Type de produit	Gyroroue électrique (monocycle électrique)
Marque	KINGSONG
Modèle	KS14S
Vitesse maximale	25 km/h
Autonomie	Jusqu'à 80 km selon capacité batterie (340Wh à 840Wh)
Pente maximale	~30°
Charge maximale	100 kg
Dimensions (L x l x H)	475 x 437 x 400 mm
Hauteur des pédales	125 mm
Poids net	14.5 kg
Taille de roue	14 pouces (Φ295 mm)
Batterie	Lithium intégrée, capacités disponibles : 340Wh, 420Wh, 680Wh, 840Wh
Chargeur	AC 80~240V, sortie DC 67.2V, 2A
Temps de charge	Environ 2.5h (340Wh) à 6h (840Wh)
Puissance nominale du moteur	800W
Pneu	14 pouces, pression recommandée 2.8 – 4.5 bars
Manche télescopique	Oui, intégré pour faciliter le transport
Port USB	Oui, pour recharger des appareils externes
Phare avant et feux stop	Oui, avec capteur de lumière pour allumage automatique
Bluetooth / Enceinte	Oui, haut-parleur intégré pour musique et appairage smartphone
Application smartphone	iOS et Android (téléchargement sur Apple Store ou site Kingsong)
Modes de conduite	Mode apprentissage (souple) et mode play (réactif)
Calibration	Via application ou procédure manuelle (bip de confirmation)
Sécurité	Alarme vocale, bip, tilt-back, arrêt automatique en cas d'inclinaison excessive
Entretien	Nettoyage avec chiffon humide, vérification régulière de la pression des pneus, recharge mensuelle si inutilisé
Garantie	Moteur et carte mère : 730 jours ; batterie : 365 jours à compter de la date de facture
Service après-vente	Contacter le revendeur local ou Kingsong Europe (www.kingsong-europe.com)

FOIRE AUX QUESTIONS - GyroroueKS14S KINGSONG

Comment charger la batterie du Kingsong KS14S ?

Branchez d'abord la prise du chargeur dans la gyroroue, puis branchez le chargeur sur une prise secteur (AC 80-240V). Le voyant rouge indique la charge en cours ; quand il devient vert, la charge est terminée. Les temps de charge varient de 2,5h (batterie 340Wh) à 6h (batterie 840Wh). Il est recommandé d'attendre la charge complète avant de débrancher.

Quelle est l'autonomie réelle du KS14S ?

L'autonomie dépend de la capacité de la batterie : de 20-30 km (340Wh) à 60-80 km (840Wh). D'autres facteurs comme le poids du conducteur, le relief, la température et le style de conduite influencent également l'autonomie. La température optimale se situe autour de 20-30°C.

Comment calibrer la gyroroue ?

Allumez la roue et laissez-la à la verticale. Connectez-vous à l'application Kingsong, allez dans le menu et sélectionnez 'level calibration'. Cliquez sur le bouton. Si vous entendez un bip, éteignez l'appareil, posez-le à plat sur le sol, puis appuyez sur l'interrupteur sans relâcher jusqu'à entendre cinq bips continus. Éteignez et rallumez : la calibration est effective. Si vous réentendez cinq bips, recommencez.

Comment utiliser l'application smartphone avec le KS14S ?

Pour iOS, téléchargez 'kingsong new' depuis l'Apple Store. Pour Android, téléchargez l'APK depuis le site kingsong-europe.com ou kingsong.com. Activez le Bluetooth de la roue, cherchez 'King Song' dans les paramètres Bluetooth de votre téléphone et appariez. L'application affiche la vitesse, le kilométrage, la batterie, permet de changer le mode de conduite et de calibrer.

Quelle pression de pneu recommandée pour le KS14S ?

La pression du pneu doit être comprise entre 2,8 et 4,5 bars. Il est conseillé d'utiliser une extension de valve pour faciliter le gonflage. Vérifiez régulièrement la pression pour une conduite optimale et une bonne adhérence.

Quel est le poids maximum supporté par le KS14S ?

Le poids maximum autorisé est de 100 kg (charge maximale). Respectez cette limite pour garantir la sécurité et le bon fonctionnement de l'appareil.

Que faire en cas d'alarme sonore ou vocale pendant la conduite ?

Les alarmes (overpower, low-battery, etc.) indiquent un danger potentiel. Vous devez immédiatement décélérer et descendre de la gyroroue pour éviter une chute ou un dommage. L'alarme vocale peut être désactivée via l'application, mais les bips restent actifs pour la sécurité.

Comment entretenir le KS14S ?

Nettoyez l'appareil avec un chiffon humide ; n'utilisez pas d'essence, de solvants ou de produits chimiques. Si vous ne l'utilisez pas, rechargez la batterie au moins une fois par mois pour éviter sa détérioration. Vérifiez régulièrement l'état du pneu et la pression, et assurez-vous que toutes les vis sont serrées.

Quelle est la différence entre le mode apprentissage et le mode play ?

Le mode apprentissage (learning mode) rend les pédales plus souples et permet une conduite plus indulgente, idéal pour les débutants et les longs trajets. Le mode play rend les pédales plus dures et réactives, offrant une conduite plus dynamique et sportive. Vous pouvez changer de mode via l'application.

Que faire si la gyroroue ne s'allume pas ou ne s'équilibre pas ?

Vérifiez le niveau de batterie : si elle est déchargée, chargez-la. Assurez-vous que la roue est à la verticale lorsqu'elle s'allume. Si le gyroscope ne s'active pas, essayez de la remettre à plat et de l'éteindre/rallumer. Si le problème persiste, contactez votre revendeur ou le service après-vente Kingsong Europe.

MODE D'EMPLOI GyroroueKS14S KINGSONG

Manuel d'utilisation

Sommaire

1. Introduction 5 2. Détails du produit 6

2.1 Diagramme KS16 / KS16S. 6 2.2 Diagramme KS14D 7 2.3 Diagramme KS14S 8 2.4 Spécifications 9 2.5 Équipement de base 11

3 Sécurité 12

3.1 Important 12 3.2 Attention 13

4 Caractéristiques principales 14

4.1 Application smartphone iOS et Android 15 4.2 Informations basiques 16 4.3 Mode de conduite (Riding Mode) 16 4.4 Calibration 16

5 Précautions et préparation 17

5.1 Précautions 17 5.2 Comment contrôler l'équilibre 17 5.3 Préparation 18

5.4 Comment l'utiliser? 18 5.5 Tourner 19

6 Batterie et recharge 20

6.1 Les effets de la température sur votre batterie 20 6.2 Recharge 20 6.3 Niveau de batterie 21

7 Entretien et Maintenance 22

7.1 Conservation 22

8 Garantie 23

8.1 Durée de garantie 23 8.2 Exclusion de garantie 23 8.3 Service après-vente 23 2.3 Diagramme KS14S 29

Les gyroroues (monocycles électriques) sont fabriquées pour un usage extérieur. Merci de respecter les lois et restrictions de votre juridiction. La sécurité doit toujours être la priorité, toute utilisation d'un véhicule est sous la responsabilité de l'utilisateur, des dommages corporels peuvent vous arriver lors de l'utilisation du produit.

Merci d'avoir choisi une gyroroue KINGSONG. Le manuel d'utilisation ci-dessous est un guide rapide et facile des principales fonctions d'utilisation. Merci de lire attentivement les instructions avant l'utilisation. Nous ne pouvons pas garantir que tous les types de situations d'urgence soient répertoriées. Par conséquent, nous vous rappelons de conduire prudemment, pour assurer votre sécurité.

Vehicule x 1

Chargeur x 1

Manuel d'utilisation x 1

Sangle de maintien x 1

Certificate CE x 1

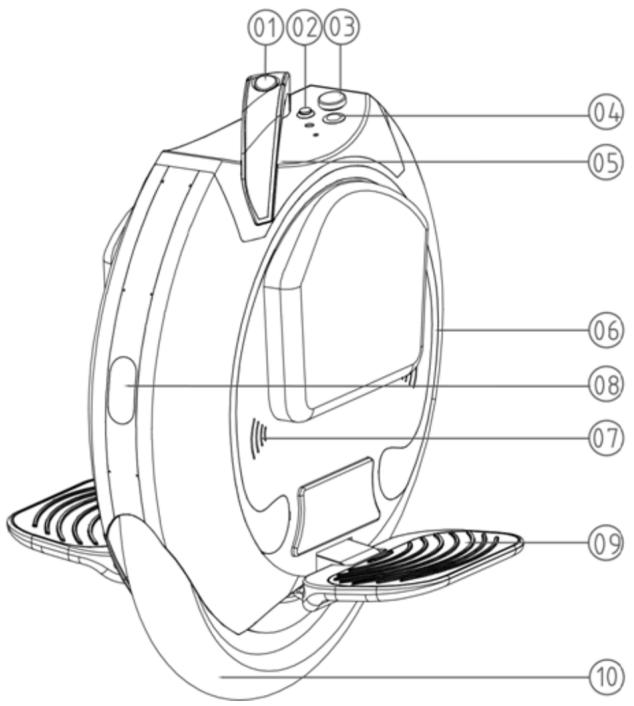

2.1 Diagramme KS16 / KS16S

1. Manche télescopique
2. Bouton auxiliaire
3. Point de recharge
4. Bouton d'allumage
5. Capteur de lumière
6. Anneau de LED
7. Enceinte
8. Phare/Feux stop
9. Pédale
10. Pneu

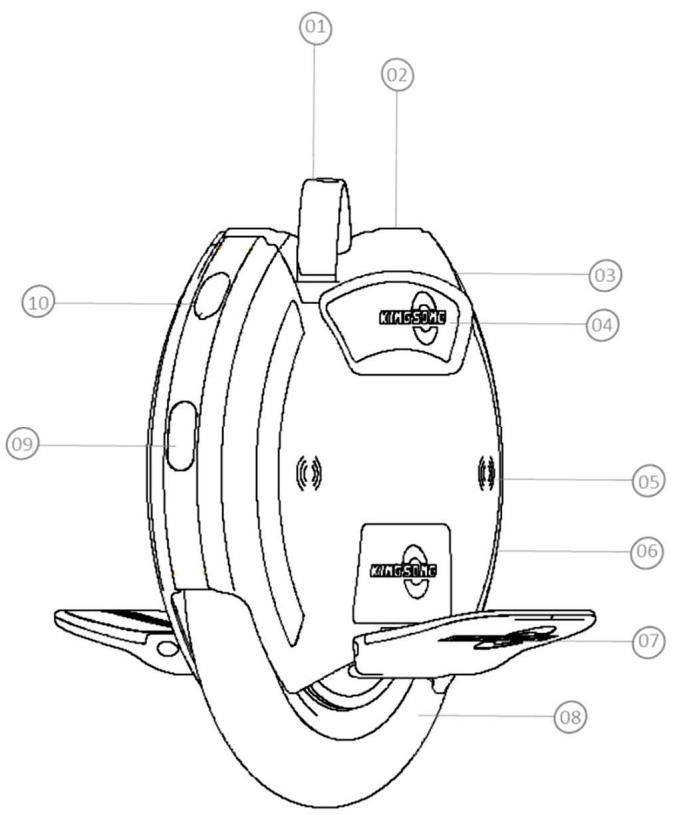

2.2 Diagramme KS14D

1. Manche télescopique
2. Bouton d'allumage
3. Point de recharge
4. Protection mousse
5. Enceinte
6. Anneau LED
7. Pédale
8. Pneu
9. Phare/Feux stop
10. Port USB/ Fuseau

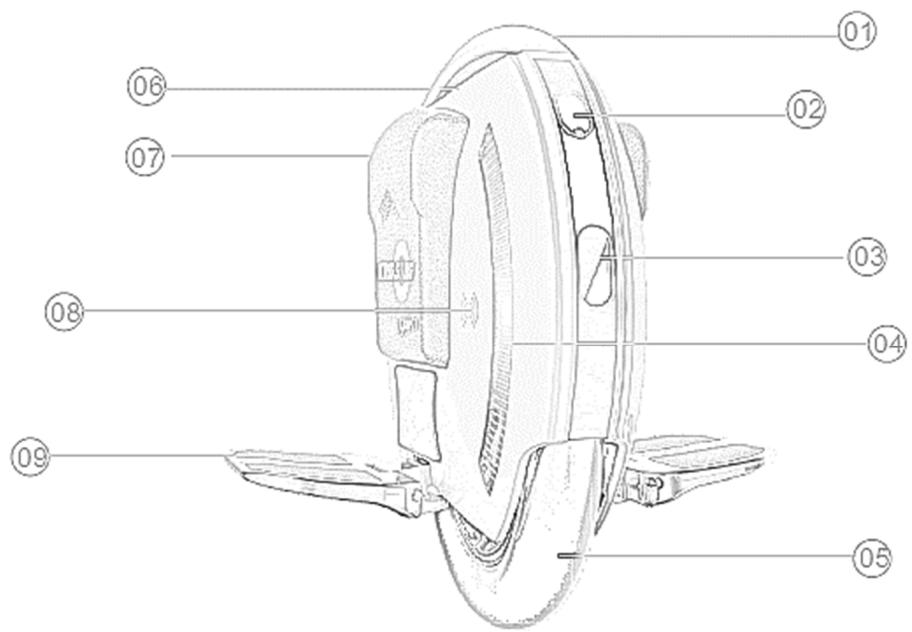

2.3 Diagramme KS14S

1. Manche télescopique
2. Port USB / Fusible
3. Phare/Feux stop
4. Anneau LED
5. Pneu
6. Bouton d'allumage
7. Protection mousse
8. Enceinte
9. Pédale

2.4 Spécifications

Performances des produits
Modèle	KS-16	KS-16S	KS-14D	KS-14S
Vitesse maximale	25 km/h
Autonomie	340Wh 20-30km 420Wh 30-40km 680Wh 40-60km 840Wh 60-80km	680Wh 50-60km 840Wh 60-80km	340Wh 20-30km 420Wh 30-40km	680Wh 50-60km 840Wh 60-80km
Pente	~30°
Température	-10°C/+60°C
Charge maximale	100 Kg
Chargeur	AC 80~240 V, Output DC 67.2V, 2A
Temps de charge	340Wh ~2.5h 420Wh ~3.5h 680Wh ~5.5h 840Wh ~6h	680Wh ~5.5h 840Wh ~6h	340Wh ~2.5h 420Wh ~3.5h	680Wh ~5.5h 840Wh ~6h
Puisance nominale	800W	1200W	800W	800W
Taille de roue	506 x 463 x 196mm	506 x 463 x 196mm	475 x 437 x 400mm	475 x 437 x 400mm
Hauteur des pédales	120mm	120mm	125mm	125mm
Taille du pneu	16" Φ417mm	16" Φ417mm	14" Φ295mm	14" Φ295mm
Poids net	14.8kg-16.8kg	17.2kg	12.5kg	14.5kg
Accessoires standard	Chargeur x1 ; Manuel d'utilisation x 1

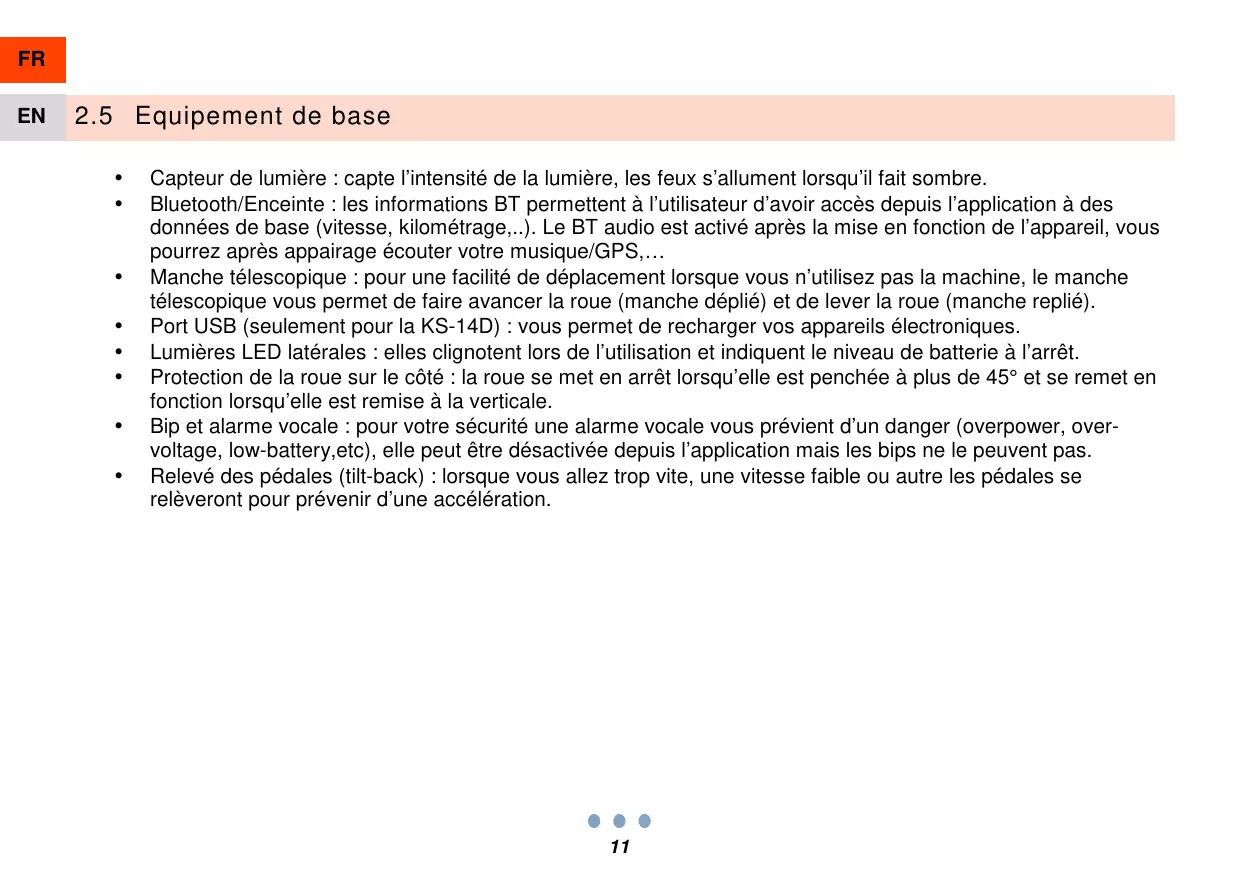

En 2.5 équipement de base

• Capteur de lumière : capte l'intensité de la lumière, les yeux s'allument lorsqu'il fait nuit.
• Bluetooth/Enceinte : les informations BT permettent à l'utilisateur d'avoir accès depuis l'application à des données de base (vitesse, kilométrage,...). Le BT audio est activé après la mise en fonction de l'appareil, vous pourrez après appairage écouter votre musique/GPS,...
• Manche téléscopique : pour une facilité de déplacement lorsque vous n'utilisez pas la machine, le manche téléscopique vous permet de faire avancer la roue (manche déplié) et de lever la roue (manche replié).
• Port USB (seulement pour la KS-14D) : vous permet de recharger vos appareils électroniques. Lumières LED latérales : elles clignotent lors de l'utilisation et indiquent le niveau de batterie à l'arrêt. Protection de la roue sur le côté : la roue se met en arrêt lorsqu'elle est penchée à plus de et se remet en fonction lorsqu'elle est remise à la verticale.
• Bip et alarme vocale : pour votre sécurité, une alarme vocale vous prévient d'un danger (overpower, over-voltage, low-battery, etc). Elle peut être désactivée depuis l'application, mais les bips ne le peuvent pas.
• Relevé des pédales (tilt-back) : lorsque vous allez trop vite, ou que la vitesse est faible, les pédales se relèveront pour prévenir d'une accélération.

3 Sécurité

Il y a des risques à conduire tous types de véhicule. La gyroroue KINGSONG n'est pas une exception.

Assurez-vous d'avoir lu et compris le manuel d'utilisation. Soyez vigilant à chaque utilisation, l'apprentissage vous permettra de comprendre les différents risques.

3.1 Important

Ne pas faire de rapide accélération ou décélération

1. Ne pas vous incliner en avant ou en arrière.
2. Ne pas utiliser la gyroroue KINGSON s'il y a des risques de chutes accidentelles.
3. Lorsque vous avez des alarmes sonores ou vocales (over-power, low-battery), il faut impérativement décélérer et descendre de la gyroroue pour éviter un dommage ou une chute.

S'il vous plaît, gardez en tête que la plupart des accidents sont causés par une accélération ou une décélération rapide.

3.2 Attention

1. S'il vous plaît, portez un casque, des gants, des protections aux poignets et genoux ainsi que des vêtements de protection.
2. Vérifiez l'appareil avant chaque utilisation, pour vous assurer qu'aucune partie est manquante ou endommagée.
3. Quand il y a des piétons, ralentissez pour vous mettre à la même vitesse qu'un piéton.
4. Quand vous portez l'appareil, assurez-vous qu'il soit éteint.
5. Ne pas mettre vos doigts sur le pneu afin d'éviter de vous coincer les doigts entre le pneu et la carrosserie.
6. Ne pas conduire la gyroroue KINGSONG sur l'autoroute et les voies rapides.
7. Ne pas conduire la gyroroue KINGSONG sur les routes chargées ou des trottoirs bondés.
8. Ne pas conduire la gyroroue KINGSONG sur des surfaces cahoteuses ou rugueuses, comme les routes de pavés ou boueuses.
9. Ne pas conduire la gyroroue KINGSONG sur les surfaces glissantes, mouillées, ou enneigées.
10. Ne laissez pas les enfants de moins de 14 ans utiliser la gyroroue KINGSONG.
11. Ne pas conduire la gyroroue KINGSONG lors de conditions hivernales difficiles.
12. Essayez d'éviter les trottoirs et escaliers, vous risquez d'endommager la roue.
13. Ne pas sauter avec la gyroroue.

D'autres risques imprévisibles et soudains peuvent se produire lors de l'utilisation. Nous vous demandons de conduire avec prudence. Le fabricant de la gyroroue KINGSONG ne pourrait en aucun cas être responsable des blessures causées par une mauvaise utilisation de la gyroroue.

4 Caractéristiques principales

1. Manche télescopique intégré.
2. Port USB pour charger les gadgets : branchez un des côtés de votre câble dans le port USB et l'autre sur l'appareil souhaité.
3. Phare avant et arrêté lors de freinage.
4. Haut-parleur Bluetooth : Activer la fonction Bluetooth sur la machine, chercher le Bluetooth disponible sur votre smartphone, chercher et coupler le nom du Bluetooth "King Song", ensuite vous pouvez écouter de la musique après l'avoir connecté avec succès.
5. Pédales confort.
6. Fusible facilement accessible (KS-14D)
7. Redéfinir le mode de conduite selon les différents terrains.
8. Application smartphone iOS et Android

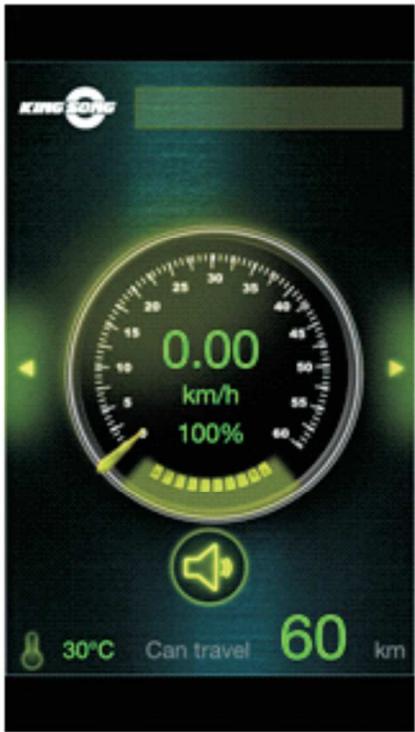

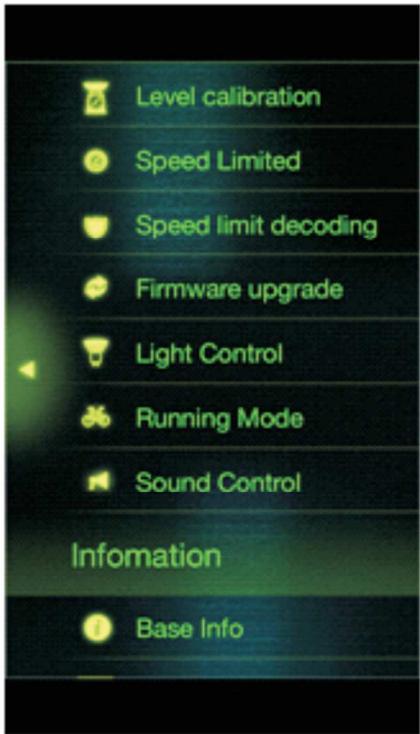

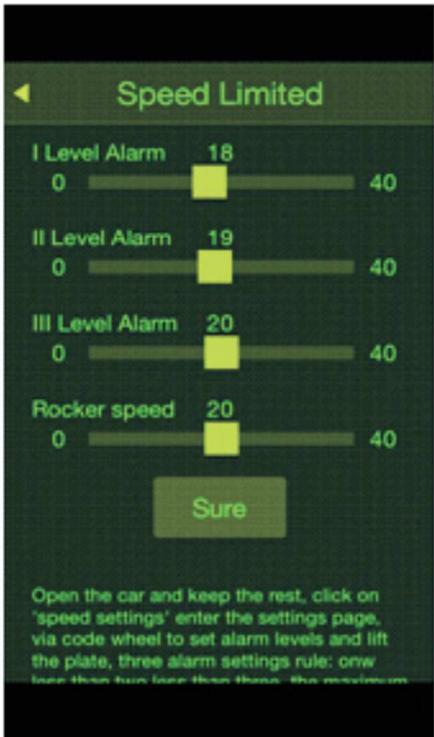

4.1 Application smartphone ios et android

Pour Android : Vous devez demander l'accès depuis le site www.kingsong-europe.com/www.kingsong.com pour télécharger l'APK. Pour iOS : Vous pouvez télécharger l'application depuis l'Apple store « kingsong new »

4.2 Information basique

L'utilisateur peut regarder toutes les informations sur l'application, kilométrage, vitesse, puissance,... Ce qui permet d'avoir une meilleure idée sur le statut de la roue électrique.

4.3 Mode de conduite (riding mode)

Le mode de conduite fait référence à la durée des pédales lors du démarrage et de l’arrêt. Sous le mode « learning mode » les pédales vont s’incliner plus profondément, le mode « Play mode » permet de prendre les pédales plus dures et donc plus reactives. Le mode « learning mode » est plus souple et donc plus agréable pour un long trajet et permet d’économiser de l’énergie.

4.4 Calibration

Premièrement, allumez l'appareil et le laissez à la verticale, connectez-vous à l'application puis allez dans le menu et sélectionnez « level calibration ». Cliquez sur le bouton « level calibration ». Si vous entendez un bip, éteignez l'appareil, mettez bien la machine à niveau, posez-la sur le sol et appuyez sur l'interrupteur sans relâcher, vous entendrez cinq bips en continu puis éteignez la machine et rallumez-la, la calibration sera effective. Si vous entendez encore cinq bips, c'est que la calibration ne s'est pas bien déroulée.

5.1 Précautions

Utilisez la ceinture auxiliaire pour une meilleure sécurité lors de la conduite.

Pour les débutants, vous pouvez utiliser la sangle pour éviter à l'appareil de tomber.

Attachez la ceinture à la poignée de la gyroroue, mettez un pied sur la pédale, ajustez la sangle à une bonne longueur.

Lorsque vous avez une perte d'équilibre, sautez de la gyroroue, vous pourrez retenir la gyroroue avec la ceinture pour la protéger.

5.2 Comment contrôler l'équilibre

La gyroroue est auto-équilibrée grâce à son système gyroscopique.

Lorsque vous la penchez en avant, la gyroroue va accélérer ; quand vous la penchez en arrière, la gyroroue va décélérer ou reculer. Il vous faut maintenir l'équilibre entre le conducteur et l'appareil lui-même.

Comme le vélo, vous devez garder l'équilibre gauche et droite par votre corps et la vitesse de conduite. Ne pas rouler sur des surfaces glissantes ou inégales, la friction entre le pneu et le sol est essentielle pour maintenir l'équilibre.

5.3 Préparation

Trouvez un endroit approprié : ne pas rouler sur l'autoroute ou des lieux trop fréquentés, ne pas rouler sur les routes de gravier, bosselées. Soyez équipé d'un casque, de protège-poignets, de cuissardes, de genouillères. Vérifiez le niveau de la batterie, bougez le monocycle à la main en avant et en arrière pour éviter des facteurs potentiellément dangereux comme le relâchement, bruit anormal, vérifiez s'il n'existe pas des frictions entre le pneu et la carrosserie.

Trouvez un ami pour vous aider en cas de besoin. Attachez la sangle à la poignée, ajustez-la à une bonne longueur.

N'accélérez pas et ne freinez pas brusquement afin de ne pas déteriorer la gyroroue.

Ne vous penchez pas trop afin de ne pas tomber, l'excès de vitesse est interdit. Reportez-vous aux étapes de conduite suivantes pour commencer l'apprentissage.

1. Première étape

Saisissez la poignée avec une main, placez la gyroroue verticalement sur le sol, et dépliez les deux pédales. La gyroroue peut s'allumer inclinée vers l'avant ou l'arrière. Attendez jusqu'à ce qu'elle retrouve sa position verticale avant de conduire.

Appuyez sur la touche d'alimentation pour mettre la gyroroue en tension, le niveau de la batterie s'illuminera et le gyroscope se mettra en route, le véhicule sera alors prêt à être utilisé.

Tenez-vous sur le centre de la pédale avec votre pied d'appui de sorte que vous pouvez pencher votre centre de gravité sur le pied.

Utilisez le pied sur la pédale pour contrôler l'équilibre avant et arrêté, et penchez votre mollet sur la plaque de caoutchouc.

Peu à peu penchez votre centre de gravité vers le centre et mettez l'autre pied sur la pédale. Nous vous conseillons de prendre appui sur un mur. Apprenez à monter et descendre de votre gyroroue.

3. Aller en avant

Pour les débutants, comme le vélo, transférez votre centre de gravité vers la gyroroue, appuyez sur la pédale légèrement en avant. La gyroroue va avancer. Mettez progressivement l'autre pied sur la pédale.

Pour début intermédiaire, accordez plus d'attention aux deux points suivants : Maintenez une certaine vitesse, contrôlez la vitesse en vous penchant en avant et en arrêtant. Essayez d'étendre la distance de conduite par des exercices répétés.

5.5 Tourner

Nous avons remarqué que les débutants ont tendance à faire tourner la partie supérieure du torse pour tourner, pour améliorer l'efficacité, nous vous suggérons d'ajuster l'inclinaison au niveau des pédales.

6.1 Les effets de la température sur votre batterie

La température extérieure fait varier les capacités de votre batterie et donc le kilométrage que vous pourrez parcourir. Le tableau est juste indicatif et non contractuel.

Température (°C)	-20	-10	0	10	20	30	40	50
174Wh ratio d'utilisation	40%	60%	80%	90%	95%	100%	105%	110%
Autonomie/Charge(Km)	8	12	16	18	19	20	21	22

6.2 Recharge

L'appareil dispose d'une batterie au lithium intégrée. Aucune installation de batterie supplémentaire est nécessaire. Il suffit de charger l'appareil quand il indique une batterie faible. Branchez la source d'alimentation après avoir inséré la prise du chargeur. Cela peut prévenir le risque potentiel pour assurer un chargeur plus sûr.

Les temps de recharge sont variables, se référer au tableau des performances produits. Lorsque les feux rouges se transforment en vert, cela indique que la charge est terminée. Si vous n'avez pas un besoin urgent, attendez jusqu'à ce que la charge soit complète avant de débrancher. Après la charge, le circuit de protection équilibrera le flux de niveau de batterie. Les lumières RVB sont utilisées pour indiquer le niveau de la batterie.

Vérifiez le niveau de batterie avant de l'utiliser pour vous assurer qu'il y ait assez de puissance pour le voyage de retard.

6.3 Niveau de batterie

Voici deux tableaux indicatifs pour les différents modèles.

Le niveau de batterie pour KS-16 et KS-16S est en 9 niveaux, ci-dessous les correspondances :

Niveau RVB	9	8	7	6	5	4	3	2	1
Voltage	>64V	>62V	>60V	>59V	>58V	>56V	>54V	>52V	Clignotement

Le niveau de batterie pour KS-14D est en 7 niveaux, ci-dessous les correspondances :

Niveau RVB	7	6	5	4	3	2	1
Voltage	>64V	>62V	>59V	>57V	>54V	>52V	>50V

7.1 Conservation

Ne placez pas la gyroroue dans un espace humide.

Si vous ne l'utilisez pas, rechargez la batterie au minimum une fois par mois pour éviter l'affaiblissement et maintenir la longévité de la batterie. En même temps, la batterie ne peut être démontée. Dans le cas d'un changement, merci de nous contacter, nous vous donnerons un support technique.

Nettoyez la gyroroue avec un tissu humide. L'essence, solvants ou autres produits de nettoyage chimique sont interdits.

Nous vous conseillons d'utiliser une extension de valve pour gonfler le pneu.

La pression du pneu doit être comprise entre 2.8 et 4.5 bars.

8.1 Durée de garantie

Le fabricant, Shenzhen KINGSONG sports Equipment Co, LTD garantit les monocycles électriques selon les différents termes suivants :

Moteur, carte mère pour une durée de 730 jours depuis la date de facture. Le pack batterie pour une durée de 365 jours depuis la date de facture.

8.2 Exclusion de garantie

La garantie ne couvre pas les dommages défectueux ou les appareils défectueux (exemple : si l'utilisation est anormale, si des modifications ont été réalisées sur l'appareil, si l'appareil a été ouvert, etc).

8.3 Service après-vente

Pour tous les services après-vente, veuillez contacter votre revendeur local, distributeur pour l'assistance.

Produit importé et distribué par la société HighTems SAS / Imported and distributed by High'Tems SAS,

1 rue Witten, Beauvais 60000 France. [phone] / [phone] : www.kingsong-europe.com
