Type de produit	Trottinette électrique (scooter)
Marque	Kingsong
Modèle	KS-N12 Pro
Dimensions (déplié)	1275 x 647 x 1250 mm
Dimensions (plié)	1275 x 647 x 625 mm
Poids net	27.5 kg
Charge maximale	120 kg
Vitesse maximale	25 km/h
Autonomie	Environ 80 km
Pente maximale	25° (47%)
Moteur	1000 W
Batterie	60 V / 14.5 Ah lithium
Temps de charge	7-8 heures
Chargeur	Input 100-240 V, Output 67.2 V / 2 A
Pneus	10 pouces (plein nid d'abeille ou gonflable)
Freins	Tambour avant + disque arrière + EABS
Suspension	Avant et arrière
Écran	LED avec affichage vitesse et batterie
Phare	1.5 W × 1 + 1 W × 2
Application mobile	iOS 10.0+ / Android 4.3+ avec Bluetooth 4.0+
Matériau du châssis	Alliage d'aluminium d'aviation
Sécurité	Protection contre surtensions, surintensités, basses tensions, courts-circuits et température
Entretien	Nettoyage avec chiffon doux ; vérifier pression pneus (250-300 kPa)

FOIRE AUX QUESTIONS - KS-N12 Pro KINGSONG

Comment plier et déplier la trottinette ?

Assurez-vous que le scooter est éteint. Pour plier, déverrouillez le mécanisme de pliage et pliez la tige du guidon pour accrocher la boucle. Pour ouvrir, retirez le crochet de la boucle, redressez le guidon et verrouillez la structure de pliage.

Quelle est l'autonomie réelle de la KS-N12 Pro ?

L'autonomie annoncée est d'environ 80 km dans des conditions optimales. Cependant, elle varie en fonction du poids du conducteur, du terrain, de la température et du mode de vitesse utilisé. Par temps froid, l'autonomie peut diminuer (ex. 60% à -10°C).

Comment régler le frein à disque ?

Utilisez la clé hexagonale fournie. Si le frein est trop serré, desserrez les vis de l'étrier et renvoyez légèrement le câble de frein pour raccourcir la longueur exposée, puis resserrez. Si trop lâche, desserrez les vis et tirez légèrement le câble pour allonger la longueur, puis resserrez.

Que faire si un code d'erreur s'affiche sur l'écran ?

Consultez la section 'Description d'erreurs' de la notice. Par exemple, E0 indique une mauvaise communication, E3 un défaut Hall, E4 un dysfonctionnement du frein. Solutions courantes : arrêter, redémarrer, vérifier les connexions ou contacter le service après-vente.

Puis-je utiliser un autre chargeur que celui fourni ?

Non, utilisez uniquement le chargeur fourni par KingSong (Output 67.2V/2A). L'utilisation d'un autre chargeur peut endommager la batterie ou causer des risques de sécurité.

Comment utiliser l'application mobile ?

Téléchargez l'application KingSong depuis l'App Store (iOS 10.0+) ou Google Play (Android 4.3+). Activez le Bluetooth et la localisation, puis recherchez le modèle KS-N12 dans l'application pour vous connecter. L'application permet de régler la vitesse, activer le régulateur de vitesse et voir les données en temps réel.

Quelle pression de pneus est recommandée ?

La pression recommandée est de 250 à 300 kPa (maximum 300-350 kPa). Vérifiez régulièrement la pression avant de rouler pour éviter une usure prématurée et une immersion dans l'eau.

Comment entretenir la batterie ?

Chargez la batterie au moins une fois par mois pour prolonger sa durée de vie. Ne la démontez pas vous-même. Vérifiez la tension dans l'application (normale : 50V-67.2V pour la N12 Pro). Si elle est hors plage, contactez le distributeur.

Puis-je rouler sous la pluie ?

Non, évitez de rouler sous la pluie ou dans des environnements humides. L'eau peut provoquer un dysfonctionnement électrique ou un choc. Rangez la trottinette dans un endroit sec, entre -20°C et 50°C avec une humidité relative de 0-75%.

Quelle est la vitesse maximale et comment changer de mode ?

La vitesse maximale est limitée à 25 km/h. Vous pouvez changer de vitesse en appuyant deux fois sur le bouton : P1 (lent) à P3 (rapide). P4 est un mode piéton limité à 6 km/h. Un appui trois fois change l'affichage entre km/h, tension (V) et courant (A).

MODE D'EMPLOI KS-N12 Pro KINGSONG

Notice d'utilisation

Précautions

La trottinette électrique est un moyen de transport personnel récréatif. Avant de maitriser les compétences de conduite, vousdezvezvousentrainer.Vous serez responsable de toute blessure ou de tout dommage causé par l'inexpérience d'un conducteur ou le non-respect des instructions de ce manuel.

Vous peuvent réduire les risques en suivant toutes les instructions ou tous les avertissements de ce manuel, mais vous ne pouvez pas éliminer tous les risques.

Respectez le code de la route ou les restrictions locales lorsque vous circuez dans des lieux publics.

Portez toujours un casque pour protégger votre tête, ainsi que les autres protections nécessaires, telles que les couidières et les genouillères.

Veuillez ralentir votre vitesse lorsque vous traversez un passage à niveau, une foule, un virage, une colline, une école ou tout autre endroit où une vitesse élevée peut causez des dommages aux personnes.

Les enfants de moins de 12 ans ne doivent pas utiliser la trottinette dans les lieux publics. Les conducteurs de moins de 18 ans doivent conduire sous la surveillance d'unadulte.

Veuillez ne pas utiliser la trottinette dans des environnements difficiles, afin d'eviter un mauvais fonctionnement de la trottinette, qui pourrait cause des dommages au corps ou à la propriété, comme la pluie, les champs de neige, les prairies, la boue, le brouillard, la fumée et ainsi de suite.

N'utilisez pas d'autres chargeurs pour recharger la trottinette électrique, mais uniquement le chargeur fourni par KingSong.

Ne pas recharger la trottinette électrique si le chargeur ou la prise de courant sont mouillés.

Ne démontez pas la trottinette sans l'aide d'un professionnel.

Ne laissez pas d'autres personnes conduire votre trottinette électrique sans qu'elles aient lu attentivement et suivi les instructions de ce manuel.

1. Détails du produit

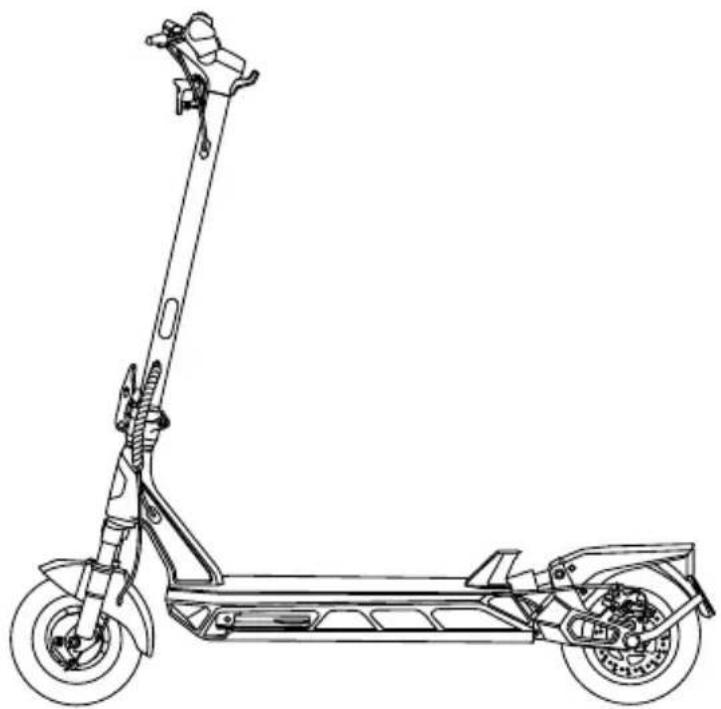

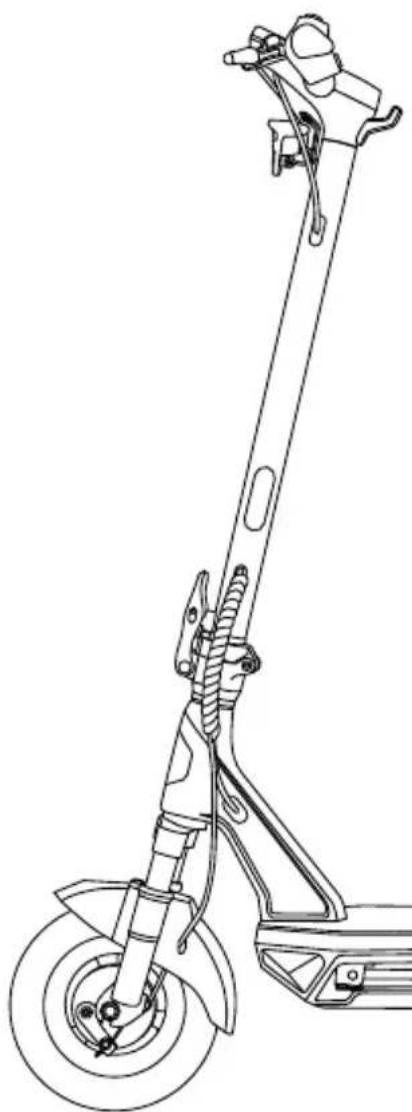

1.1 Diagramme : KS-N12 / KS-N12 Pro

Accessoires

Vis Clé hexagonale

Adaptateur de charge Notice d'utilisation

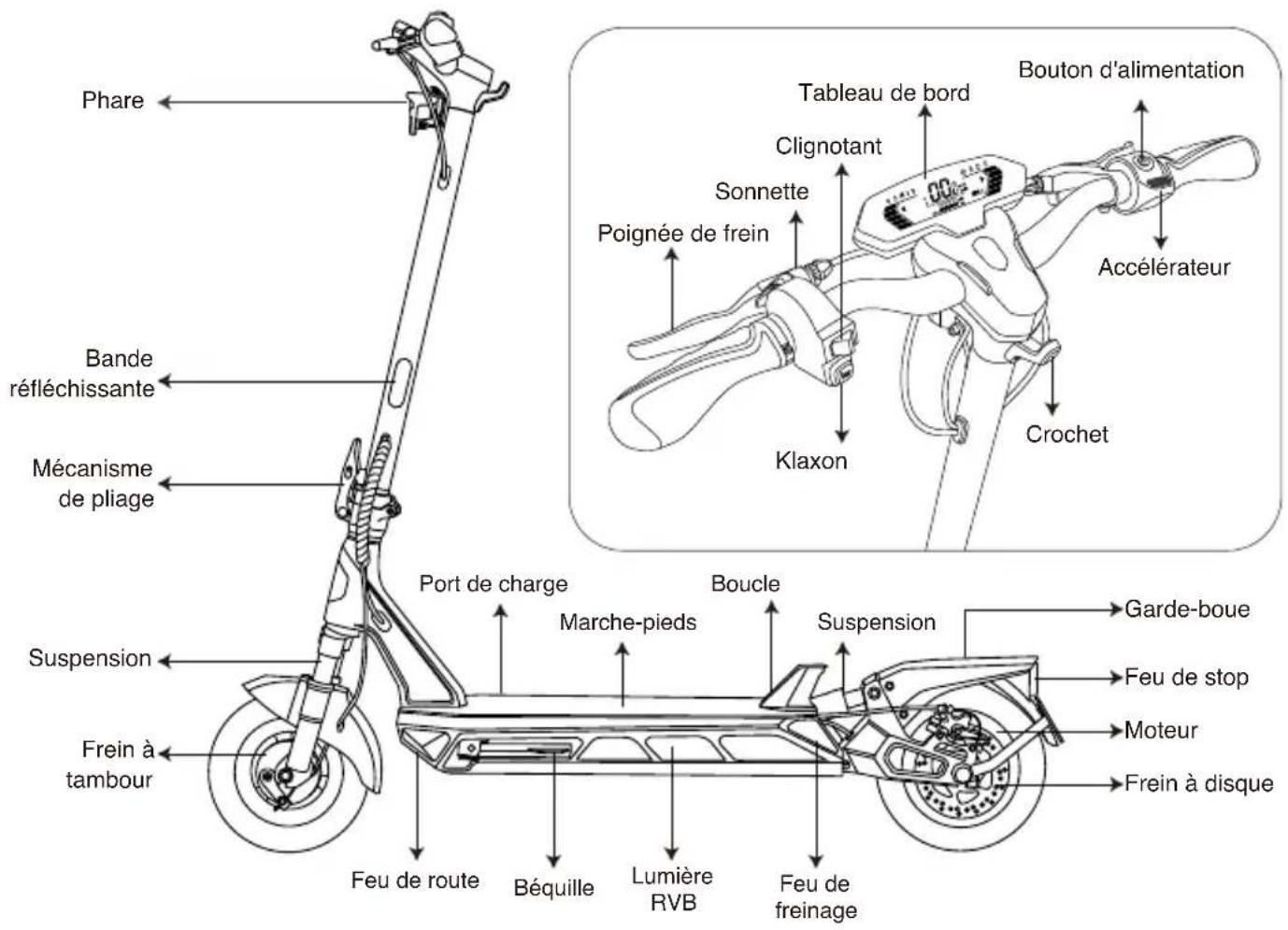

1.2 Fonctions

1.3 Spécifications

Modèle	KS-N12	KS-N12 Pro
Taille des pneus	Pneu plein nid d'abeille de 10" / pneu gonflable
Vitesse limitée	25km/h	25km/h
Autonomie	Environ 45 km	Environ 80 km
Max. Pente	Environ 15° (27%)	Environ 25° (47%)
Puisance batterie	48V / 10.4Ah	60V / 14.5Ah
Conditions d'utilisation	-10°C/+45°C; 0-75% Humidity
Conditions de stockage	-20°C/+50°C; 0-75% Humidity
Charge maximale	120kg
Chargeur	Input: 100-240V;Output: 54.6V/2A	Input: 100-240V;Output: 67.2V/2A
Temps de charge	Environ 5-6 heures	Environ 7-8 heures
Moteur	500W	1000W
Port	Charge Port *1
Phare	1.5W*1	1.5W*1 + 1W*2
Feu de freinage	LED
Taille de l'utilisateur	150-200cm
Mode parking	Béquille
Régulateur de vitesse	Contrôle de système
Amortisseur	Suspension avant et arrière
Rappel		Klaxon électriqueCloche mécar
Accélérateur	Bouton d'accélérateur
Frein	Frein à tambour avant + EABS	Frein à tambour avant + disque arrière + EABS
Écran	LED
Affichage de la batterie	5 bars sur le moniteur
Dimension (déplée)	1275 x 647 x 1250mm
Dimension (plié)	1275 x 647 x 625mm
Poids net	25.5kg	27.5kg
Liste d'emballage	Notice d'utilisation, Certificat, Chargeur secteur, 6 Vis, Clé hexagonale

2. Caractéristiques

• Alliage d'aluminium d'aviation supérieur.

• Contrôle de la température en temps réel, protection contre les courts-circuits, les basses tensions, les surintensités et les surcharges.

• Affichage numérique de la vitesse, facile à生存.

• Affichage en temps réel de la batterie à 5 barres.
• 1~4 vitesses, appuyez sur le bouton pour changer de vitesse.
• Affichage des dysfonctionnements.

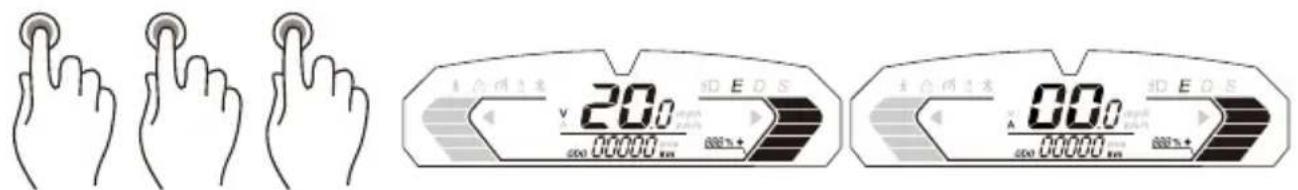

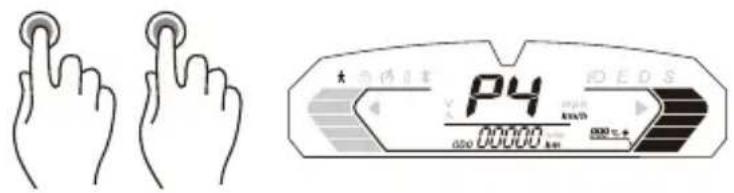

3. Utilisation des boutons

• Marche/Arrêt : appuyez sur le bouton pendant 3 secondes, toutes les icônes s'allument, indiquant la vitesse et la batterie.

• Allumage/extinction des phares : Cliquez sur le bouton Allumage des phares D

• Cliquez 2 fois sur le bouton pour changer la vitesse de 1 à 4 niveaux, l'affichage LED P1 / P2 / P3 / P4. La vitesse maximale augmente lorsque l'affichage LED passé de P1 à P3. P4 est un mode piéton avec une vitesse maximale de 6km/h .

• Cliquez sur le bouton pendant 3 fois pour changer l'affichage du compteur de vitesse km/h / de la tension V / du courant A.

4. Assemblage et mise en place

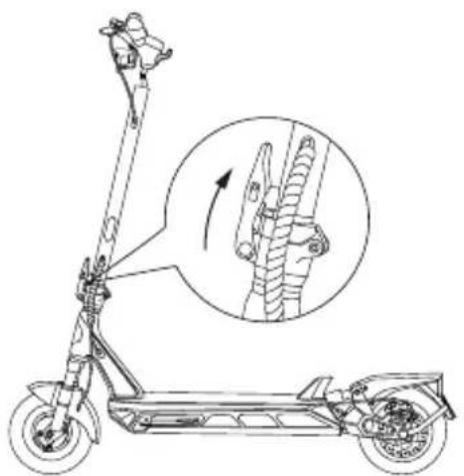

1. Dépliez la potentie du guidon et fixez-la.

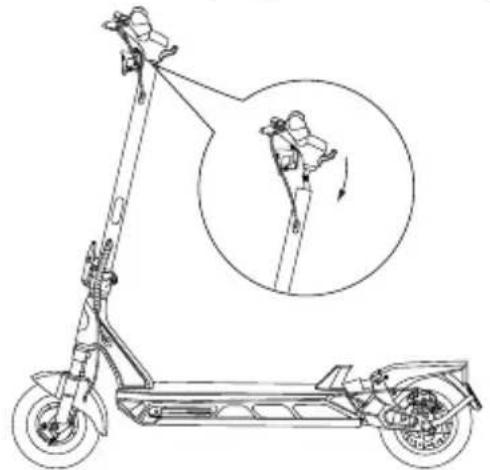

1. Connectez fermement les fils à l'intérieur de la poignée et de la tige. Glisser la poignée sur la tige.

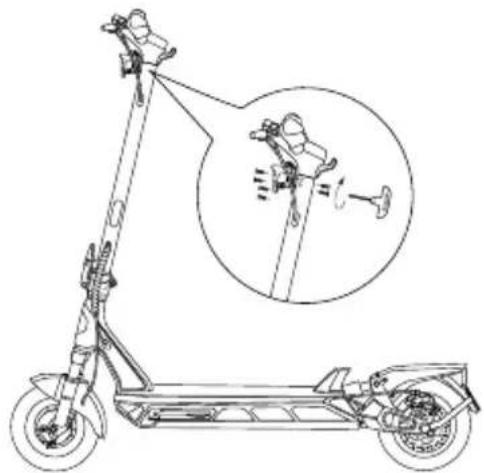

1. Serrer les vis sur les trois côtés de la tige à l'aide de la clé hexagonale.

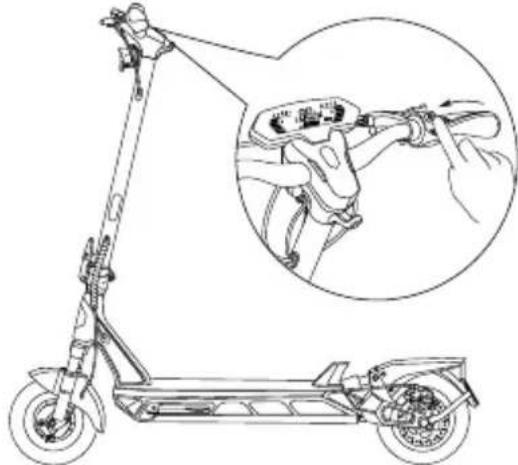

1. Avec l'assemblage, appuyez sur le bouton d'alimentation pour vérifier qu'il fonctionne correctement.

5. Utilisation de l'application

5.1 Première sortie

Exigences pour l'appareil mobile :

iOS 10.0 ou supérieur, Android 4.3 ou supérieur,

Bluetooth 4.0 ou supérieur.

Installer l'APP et s'enregistrer/se connecter.

Installer l'application et s'enregistrer/se connecter.

iOS

Android

Veuillez donner l'autorisation correspondante à l'APP du scooter, afin que l'APP puisse fonctionner normalement sur votre apparéil mobile.

Ouvrez Bluetooth/localisation (ou GPS), cliquez sur « Recherche » --> Cliquez sur le modele KS-N12 correspondant dans la liste des apparéils pour vous connecter. L'E-scooter émettra un bip lorsque l'APP sera connectée à l'E-scooter.

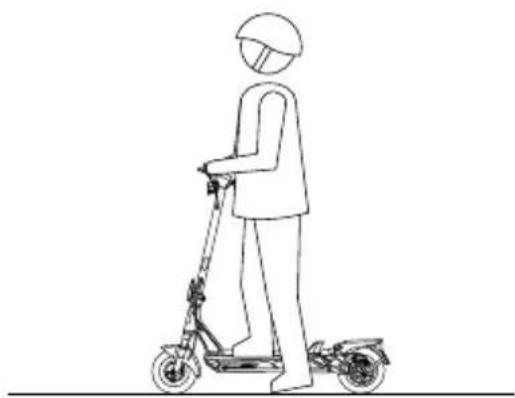

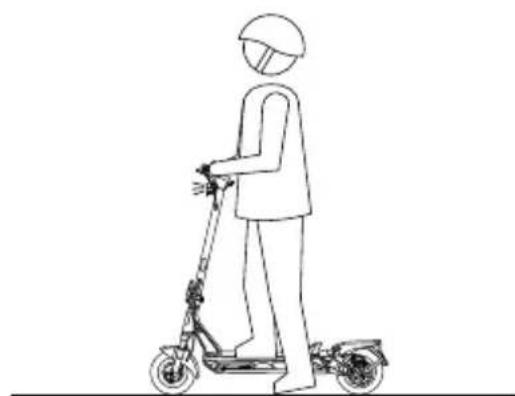

6. Apprendre à rouler

• Étape 1: Vérifier l'objet de la trottinette électrique
  Vérifiez l'environnement pour savoir si vous pouvez rouler en toute sécurité sans vous blesser ou blesser d'autres personnes. Vérifiez le niveau de la batterie et le kilométrage restant dans l'APP.

• Étape 2: Porter un équipement de protection.

• Étape 3 : Essayez de glisser avec une jambe.

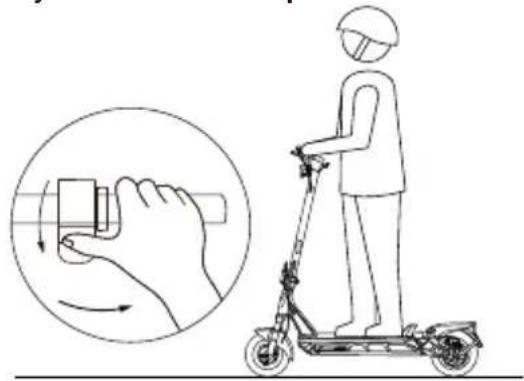

• Étape 4: Appuyez légèrement sur l'accélérateur et essayez de poser deux jambes sur le pont.

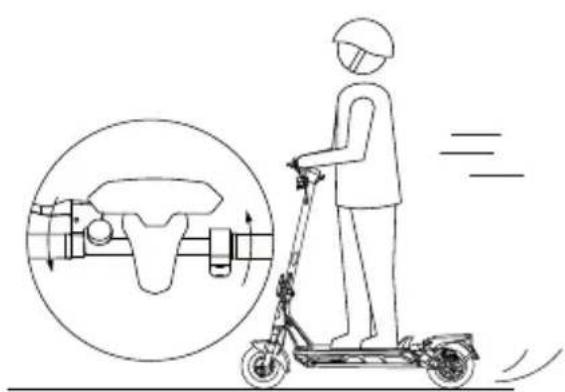

• Étape 5 : Pendant la conduite, essayez de relâcher l'accéléateur et de tirer sur le levier de frein.

• Étape 6 : Essayez d'utiliser le phare.

7. Instructions de sécurité

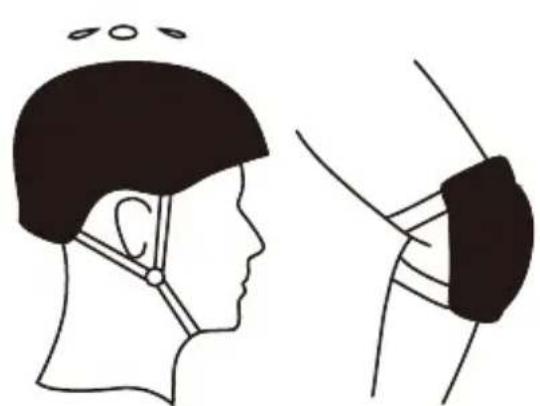

• Porter un équipement de protection.

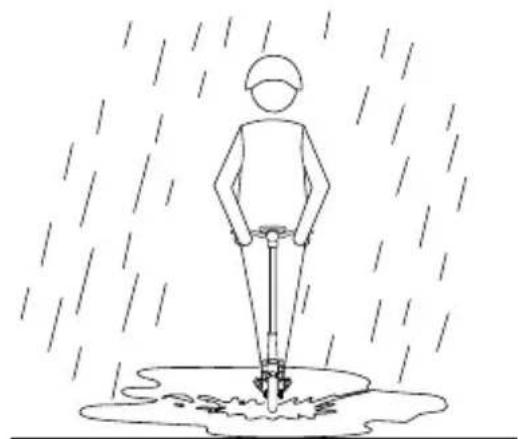

• Dans la mesure du possible, évitez de rouler sous la pluie.

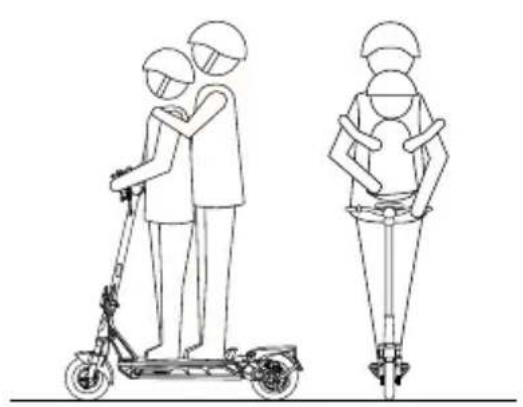

• Ne pas charger plus de 120kg .

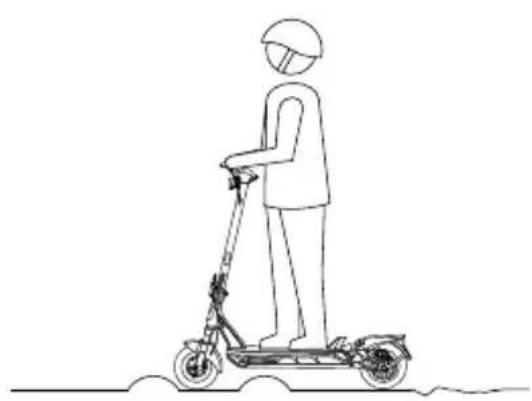

• Roulez lentement dans les cas particuliers.

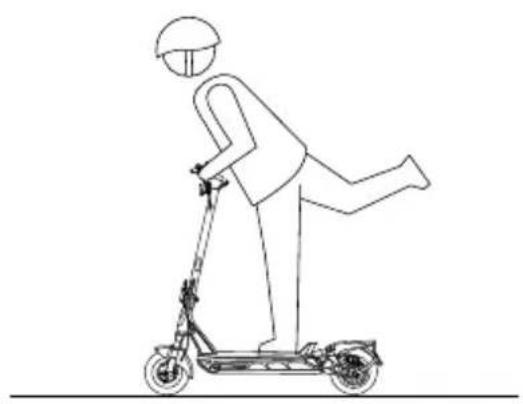

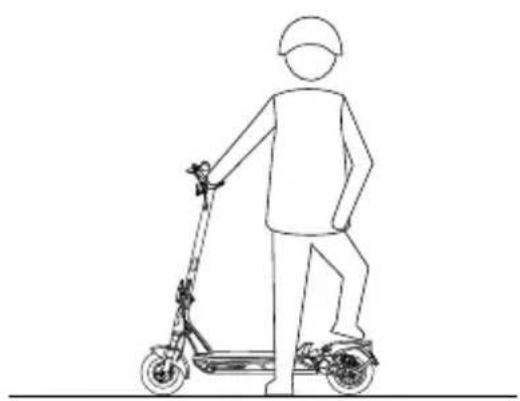

• Ne posez pas un seul pied sur la plate-forme ou sur le sol lorsque vous conduisez.

• Ne marchez pas sur l'arrière de l'aile.

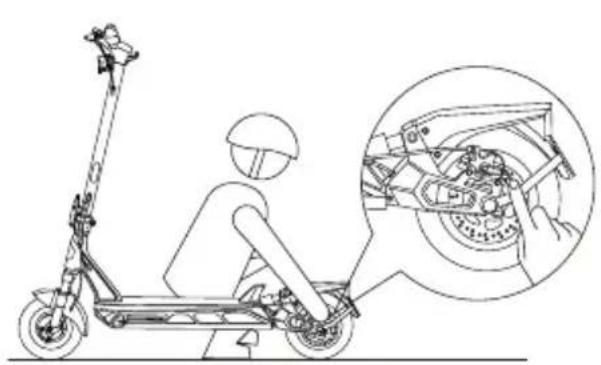

• Ne pas toucher le frein à disque.

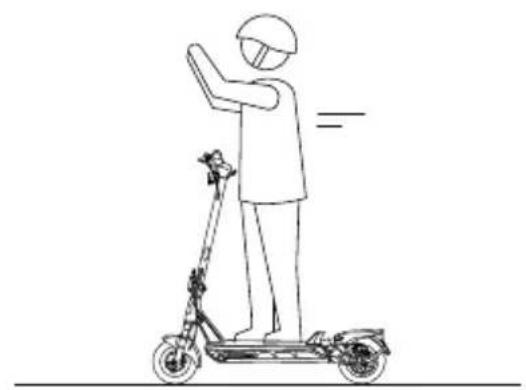

• Ne quittez pas vos mains pendant la conduite.

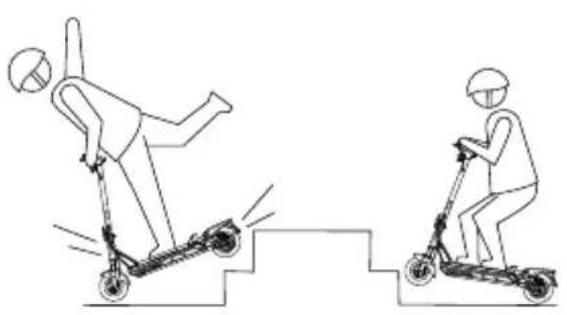

• Ne montez pas les escaliers, ne descendez pas les escaliers et ne franchissez pas d'obstacles.

• Ne tenez pas un enfant dans vos bras pendant la conduite.

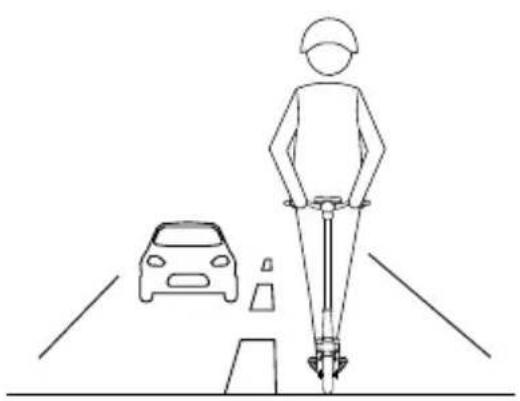

• Ne pas rouler sur une autoroute ou sur une route empruntée par des vehicules à moteur.

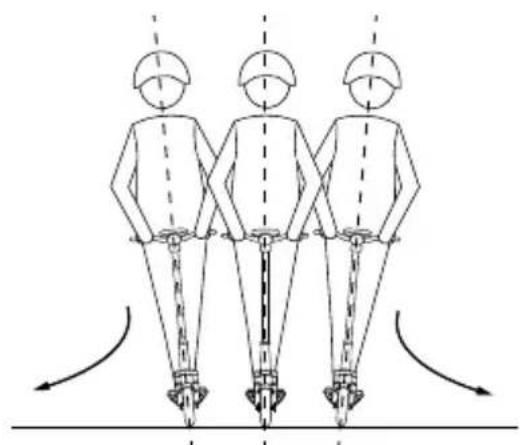

• Ne pas rouler avec des virages serrés.

8. Régulateur de vitesse

Ouvrez le régulateur de vitesse dans l'APP, tout en gardant la même vitesse, roulez pendant 3~5 secondes, l'E-scooter sera en mode régulateur de vitesse (à vitesse constante sur route plate).

9. Description d'erreurs

Affichage	Description du defaulted Solutions
EO	Mauvaise communication
E1	Rencontre des obstacles que le scooter ne peut pas franchir
E3	Hall est anormal
E4	Dysfonctionnement du système de freinage
E5	Défaut de l'accéléateur

BL	Alarme de basse tension	1. Arrêté de rouler et faire payer le scooter. 2. Redémarrez. 3. Vérifiez si le firmware a été mis à jour par erreur. 4. Remplacez la carte de contrôle.
BH Alarme haute tension		1. Vérifier si le scooter a été complètement chargé, conduire à basse vitesse, éviter de freiner brusquement lorsque le scooter est complètement chargé. 2. Redémarrer. 3. Vérifier si le firmware a été mis à jour de manière incorrecte. 4. Remplacer la carte de contrôle.
BP	Surtension, urgence	1. Vérifier si le scooter a été complètement chargé, conduire à basse vitesse, éviter de freiner brusquement lorsque le scooter est complètement chargé. 2. Redémarrer. Vérifier si le firmware a été mis à jour de manière incorrecte. 3. Remplacer le panneau de contrôle.
H1	Température du moteur élevé	1. Arrêtez de rouler ou condusez le scooter à faible vitesse, en évitant de grimper.
		2. Vérifier si le fil du moteur est endommagé et si le fil du signal de température du fil du moteur est court-circuité à la terre. 3. Remplacer le moteur.
H2	Température elevée de la carte de contrôle	1. Arrêtez de rouler ou conduisez le scooter à faible vitesse, en évitant de grimper. 2. Vérifiez l'installation du radiateur de la carte de contrôle. 3. Remplacer le panneau de contrôle.
H3	Carte de contrôle super haute température	1. Arrêtez de rouler ou conduisez à faible vitesse, en évitant de grimper. 2. Vérifiez l'installation du radiateur de la carte de contrôle. 3. Remplacer le panneau de contrôle.
LR	Surintensité	1. Relâcher l'accélérateur. 2. Redémarrer. 3. Remplacer la carte de contrôle.
S1	Court-circuit	1. Débranchez le moteur et redémarrez le scooter. Si l'alarme n'a pas été supprimée, faites remplacer la carte de contrôle; sinon, tout va bien, remplacez le moteur.
S2	Manque de phase, défaillance de l'entrainment du tube mos	1. Redémarrez et allumez le scooter comme s'il était statique, en évitant d'allumer le scooter pendant que vous avancez. 2. Remplacer la carte de contrôle.
SN Lack	of series number	1. Vérifiez que la version du micrologiciel est correcte. 2. Réinitialiser le numéro de série.

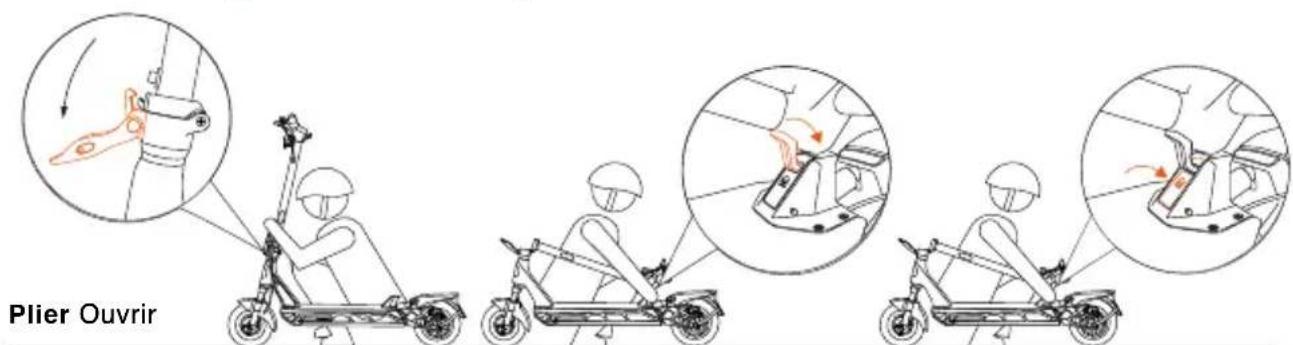

10. Pliage et transport

Assurez-vous que le scooter est eteint. Pour plier, deverrouillez le mecanisme de piage, et pliez la tige du guidon pour accrocher la boucle, Pour ouvrir, retirez le crochetde la boucle, redressez le guidon et verrouillez la structure de piage.

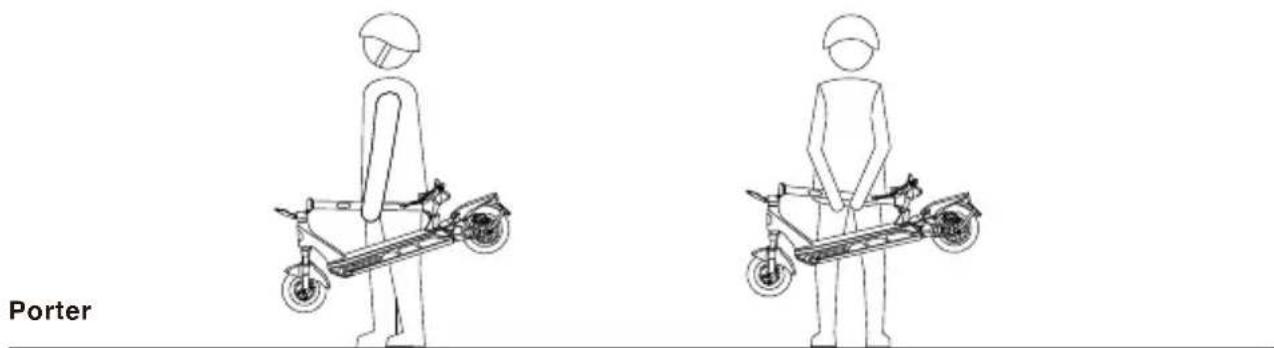

Tenez le guidon d'une main ou des deux mains pour le transporter.

11. Réglage du frein à disque

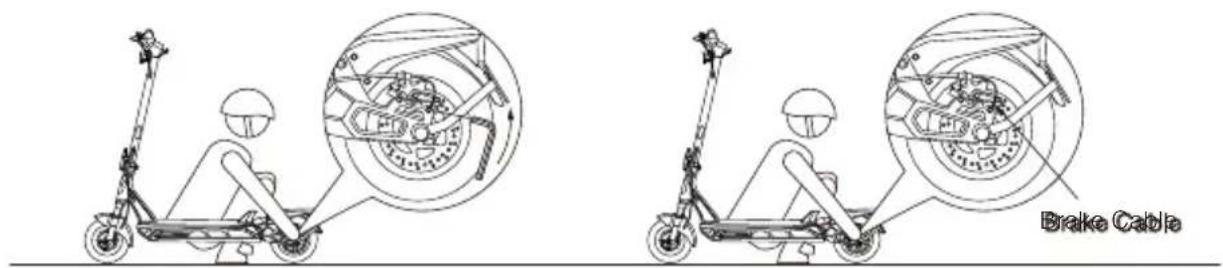

Si le frein est trop serré, utilisez la clé hexagonale pour desserrer les vis de l'étrier, et renvoyez légèrement le cable de frein pour raccourcir la longueur exposée, puis serrez les vis. Si le frein est trop lâche, desserrer les vis et tirer légèrement le cable de frein pour allonger la longueur exposée, puis serrer les vis.

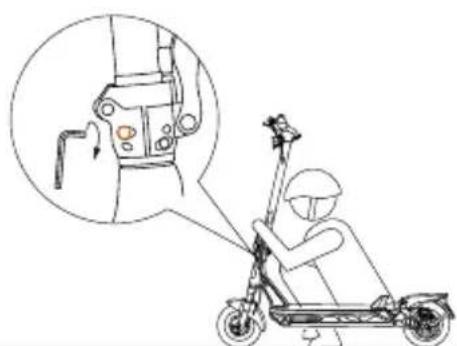

12. Régler le guidon

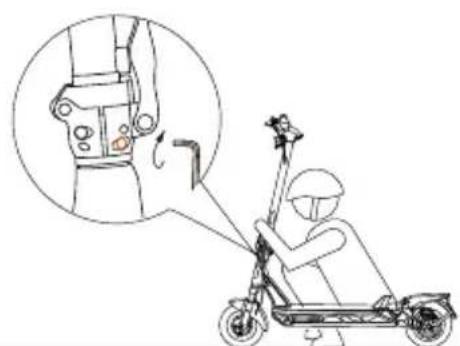

Si le guidon et sa potentence oscillent pendant la conduite, utilisez la clé hexagonale pour serrer les vis du mécanisme de pliage.

13. Batterie

13.1 Effet de la température sur la batterie

La puissance de la batterie varie en fonction de la température, le kilométrage par charge varie légèrement en fonction de la température, et le tableau suivant n'est donné qu'à titre indicatif.

Temperature(℃)	-20	-10	0	10	20	30	40	50
Autonomie	40%	60%	80%	90%	95%	100%	105%	110%

13.2 Chargement

L'appareil est équipé d'une batterie au lithium intégrée, il n'est pas nécessaire d'installer une batterie supplémentaire, il suffit de charger l'appareil lorsqu'il indique que la batterie est faible.

Branchez la source d'alimentation après avoir inséré la fiche du chargeur, afin d'éviter tout risque potentiel et de garantir un chargeur plus sûr.

Il faut environ 5-6 heures (N12) / 7-8 heures (N12Pro) pour obtenir une charge à 100% , lorsque les lumières rouges deviennent vertes, ce qui indique que la charge est terminée. Si vous n'avez pas un besoin urgent, veuilles attendre la fin de la charge avant de débrancher le chargeur, car après la charge, le circuit de protection effectuera l'équilibre du flux.

14. Nettoyage et entretien

14.1 Nettoyage et entretien

Lors du chargement

• Placez l'appareil dans un endroit frais et ventilé pour evacuer la chaleur.
• Évitez les températures élevées et l'humidité.
• Évitez que de l'eau ne pénétre dans le scooter électrique afin d'éviter tout chocolélectrique, en particulier les gouttes d'eau entre le cable de chargement et le port de charge.

Lors du nettoyage

Assurez-vous que l'appareil est eteint.
- Utilisez un chiffon doux pour nettoyer le scooter électrique.
N'utilisez pas d'eau pour layer l'appareil et ne le mettez pas dans I'eau.

Lorsque le stockage

• Veuillez placer l'E-scooter dans un endroit frais et ventilé (température -20 50^ , humidité relative 0 75% ).
• Ne placez pas de sujets sur l'E-scooter ou des sujets lourds.

14.2 Entretien de la batterie

Lorsque le scooter électrique est complètement chargé, vérifie la tension de la batterie dans l'APP.

tension de la batterie dans APP. La tension normale est de 50V-67.2V (N12 Pro) / 40V-54.6V (N12).

Si la tension n'est pas dans cette plage, veuillez contacter le distributeur pour l'entretien de la batterie.

Veuillez charger l'E-scooter au moins une fois par mois, afin de prolonger la durée de vie du bloc-batterie.

Ne démontez pas, n'assemblez pas et ne changez pas la batterie vous-même.

14.3 Entretien régulier

• Ne démonze pas et n'assemblez pas le scooter électrique sans le guide ou l'aide d'un professionnel de l'entretien du vendeur ou du distributeur.
• Veillez à ce que le scooter électrique soit étant et envoyez une video ou une photo aux distributeurs en cas de fonctionnement anomal du scooter électrique.

• Veuillez utiliser un chiffon deux pour nettoyer l'E-scooter, ainsi que le numéro de série.

• Vérifiez la pression des pneus avant de rouler; si la pression des pneus est insuffisante, le scooter électrique sera immergé dans l'eau.

• La pression recommandée est de 250 à 300 kPa, et la pression maximale est de 300 à 350 kPa.

Attentions avant de rouler

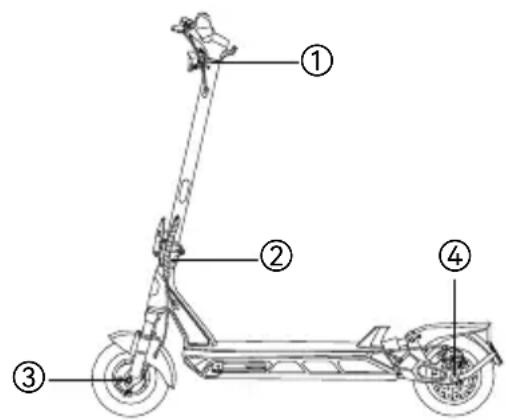

Vérifiez les parties ①②③④ de l'appareil avant de rouler. Ferme ou non. Serrez les vis s'il y a un signe de desserrement.

Note:

Le serrage de la vis de ① est de 4N/m;

Le serrage de la vis de ② est de 14N / m

Le serrage de la vis de ③ est de 20N/m;

Le serrage de la vis de ④ est de 50N / m

15. Garantie

Pour la politique de garantie, veuillez consulter le point de vente ou envoyer un courriel à l'equipe de service du fabricant : [e-mail]

Encore une fois, nous vous remercions d'avoir acheté des produits Kingsong.
