Type de produit	Hotte aspirante
Marque	FABER
Modèle	LINEAL iLOT ASO
Usage	Domestique, élimination des odeurs de cuisine
Alimentation électrique	220-240 V ~ 50/60 Hz (estimation)
Mise à la terre	Obligatoire (classe I)
Nombre de vitesses	4 vitesses (dont une temporisée 10 min)
Éclairage	Lampe halogène 20 W
Diamètre sortie d'air	150 mm (réductible à 120 mm)
Distance minimale au plan de cuisson	650 mm
Type d'installation	Îlot (fixation au plafond/étagère)
Filtres à graisse	Métalliques autoporteurs, lavables au lave-vaisselle
Filtre à charbon actif (optionnel)	Non lavable, remplacer tous les 4 mois
Matériau	Métal et verre (estimation)
Commandes	Touches électroniques avec voyants

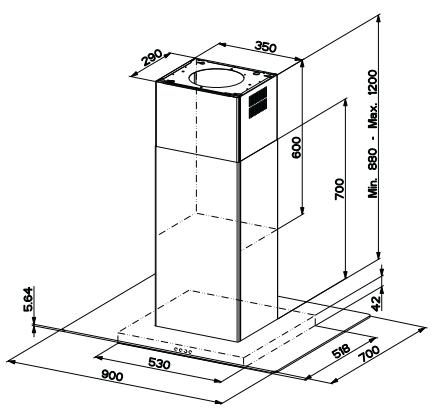

Dimensions (approximatives)	Conduit télescopique réglable, corps de hotte standard
Poids	Non spécifié, environ 15-25 kg (estimation)
Accessoires fournis	Bride de réduction, raccords, chevilles, vis, gabarit de perçage
Entretien	Débrancher avant nettoyage, chiffon humide et détergent neutre
Sécurité	Ne pas utiliser avec flammes libres, surveillance des friteuses, dépression max 0,04 mbar
Réparabilité	Remplacer le cordon par le SAV, pièces détachées disponibles (filtres, lampes)
Normes	Conforme aux normes électriques en vigueur

FOIRE AUX QUESTIONS - LINEAL iLOT ASO FABER

Quelle est la distance minimale entre la hotte et le plan de cuisson ?

La distance minimale de sécurité est de 650 mm entre le plan de cuisson et la hotte. Certains modèles peuvent être installés à une hauteur inférieure, mais vérifiez les instructions spécifiques.

Puis-je utiliser la hotte avec des appareils à gaz ?

Oui, mais vous devez assurer une aération suffisante de la pièce. La dépression maximale ne doit pas dépasser 0,04 mbar. Si la cuisine n'a pas d'aération, pratiquez une ouverture vers l'extérieur.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse métalliques sont lavables au lave-vaisselle. Retirez-les en poussant vers l'arrière et en tirant vers le bas. Lavez-les sans les plier, séchez-les, puis remontez-les avec la poignée visible.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif n'est ni lavable ni régénérable. Remplacez-le au moins tous les 4 mois, ou plus fréquemment en cas d'utilisation intensive.

Comment remplacer l'ampoule halogène ?

Débranchez la hotte, enlevez le dispositif de blocage du verre en exerçant une pression, extrayez l'ancienne ampoule et insérez une nouvelle ampoule halogène de 20 W. Remettez le blocage en place.

Puis-je utiliser la hotte en version recyclage (filtrante) ?

Oui, en version filtrante, installez le raccord de sortie d'air avec les rallonges et assurez-vous que le filtre à charbon actif est présent. La hotte recycle l'air dans la pièce.

Comment régler la hauteur du conduit télescopique ?

Desserrez les vis métriques sur la partie avant, réglez la hauteur souhaitée, puis resserrez les vis. Placez le treillis sur les vis de fixation et serrez. Assurez-vous que le treillis est stable.

Que faire en cas d'endommagement du cordon d'alimentation ?

Ne pas utiliser la hotte. Faites remplacer le cordon par le constructeur ou le service après-vente pour éviter tout risque électrique.

Puis-je laisser les flammes sous la hotte ?

Non, ne laissez pas de flammes libres à forte intensité sous la hotte. Réglez toujours les flammes pour éviter qu'elles ne débordent des marmites. Risque d'incendie.

Comment brancher la hotte électriquement ?

Connectez la hotte au secteur via un interrupteur bipolaire avec une ouverture de contacts d'au moins 3 mm. Assurez-vous que la tension correspond à celle indiquée sur la plaquette interne.

MODE D'EMPLOI LINEAL iLOT ASO FABER

⚠ La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l'art.

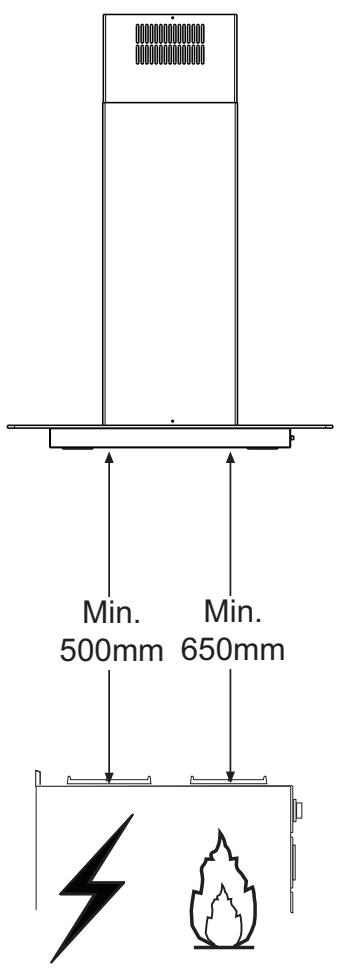

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la lère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur. Pour un emploi correct et sans risque, la dépression maximum dans la pièce ne doit pas dépasser 0,04 mbar.
• En cas d'endommagement du cordon d'alimentation, faites-le remplacer par le constructeur ou par le service après-vente, afin de prévenir tout risque.

UTILISATION

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• « ATTENTION : Les parties accessibles peuvent devenir très chaudes si utilisées avec des appareils de cuisson. »

ENTRETIEN

• Avant de procéder à toute opération d'entretien, débrancher la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée (Risque d'incendie).
  • Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détersif liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

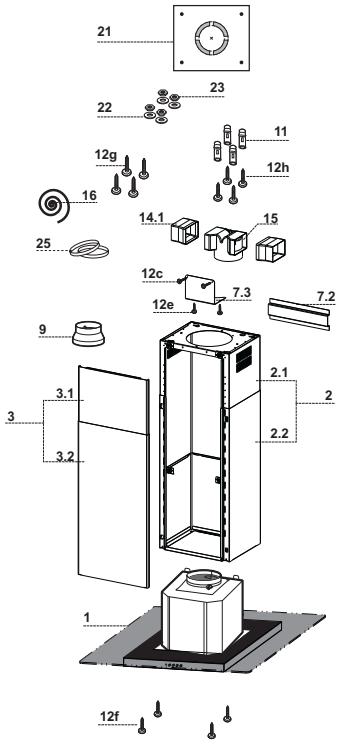

Réf.	Q.té	Composants du produit
1	1	Corps de hotte comprenant : Commandes, Éclairage, Filtres
2	1	Conduit télescopique constitué de :
2.1	1	Conduit supérieur
2.2	1	Conduit inférieur
3	1	Conduit télescopique constitué de:
3.1	1	Panneau supérieur
3.2	1	Panneau inférieur
9	1	Bride de réduction ø 150 - 120 mm
14.1	1	Rallonge raccord de sortie de l'air
15	1	Raccord de sortie de l'air
16	1	Bande Novastick
25		Colliers serre-tube (non compris)

Réf.	Q.té	Composants d'installation
7.3	1	Bride de serrage raccord sortie air
7.2	1	Bride de serrage conduit télescopique
11	4	Chevilles ø 10
12c	2	Vis 2,9 x 6,5
12e	2	Vis 2,9 x 9,5
12f	4	Vis M4 x 80
12g	4	Vis M6 x 80
12h	4	Vis 5,2 x 70
21	1	Gabarit de perçage
22	4	Rondelles ø 6,4
23	4	Écrous M6

Q. té Documentation

1 Manuel d'instructions

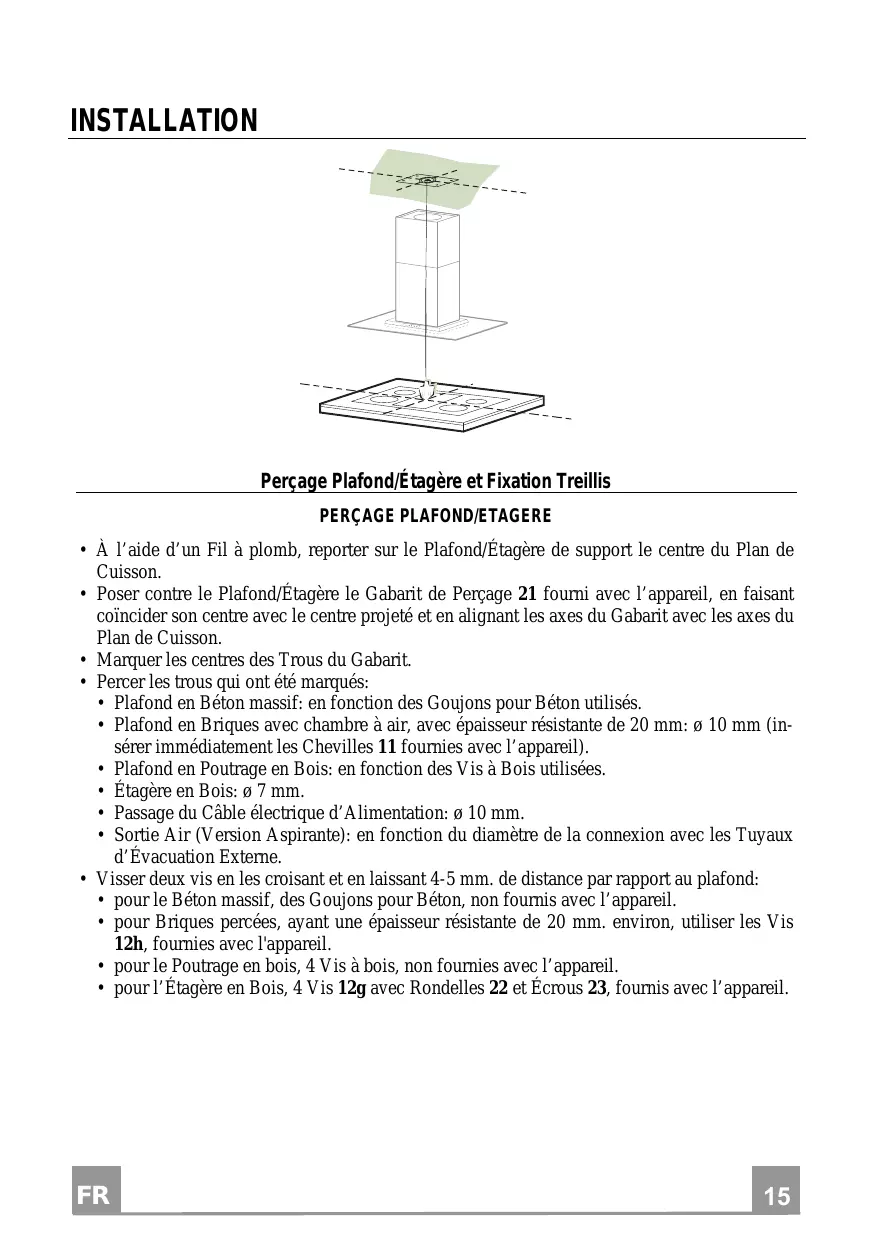

Perçage Plafond/Étagère et Fixation Treillis

PERÇAGE PLAFOND/ETAGERE

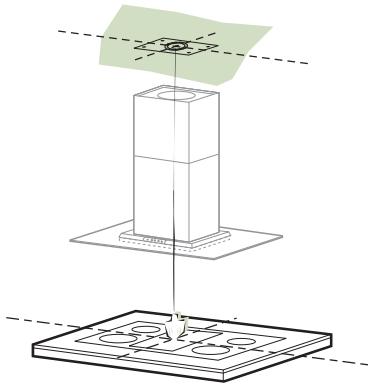

• À l'aide d'un Fil à plomb, reporter sur le Plafond/Étagère de support le centre du Plan de Cuisson.

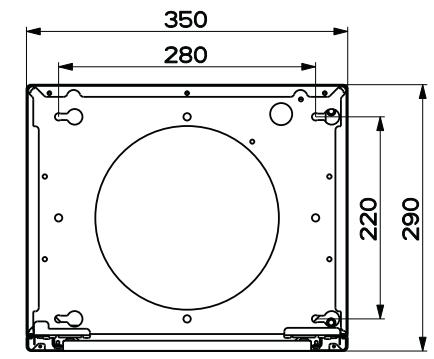

• Poser contre le Plafond/Étagère le Gabarit de Perçage 21 fourni avec l'appareil, en faisant coïncider son centre avec le centre projeté et en alignant les axes du Gabarit avec les axes du Plan de Cuisson.
  • Marquer les centres des Trous du Gabarit.

• Percer les trous qui ont été marqués:

• Plafond en Béton massif: en fonction des Goujons pour Béton utilisés.

• Plafond en Briques avec chambre à air, avec épaisseur résistante de 20 mm: ø 10 mm (insérer immédiatement les Chevilles 11 fournies avec l'appareil).
• Plafond en Poutrage en Bois: en fonction des Vis à Bois utilisées.
• Étagère en Bois: 7 mm.
• Passage du Câble électrique d'Alimentation: 10 mm.
• Sortie Air (Version Aspirante): en fonction du diamètre de la connexion avec les Tuyaux d'Évacuation Externe.

- Visser deux vis en les croissant et en laissant 4-5 mm. de distance par rapport au plafond:

• pour le Béton massif, des Goujons pour Béton, non fournis avec l'appareil.
• pour Briques percées, ayant une épaisseur résistante de 20 mm. environ, utiliser les Vis 12h, fournies avec l'appareil.
• pour le Poutrage en bois, 4 Vis à bois, non fournies avec l'appareil.
• pour l'Étagère en Bois, 4 Vis 12g avec Rondelles 22 et Écrous 23, fournis avec l'appareil.

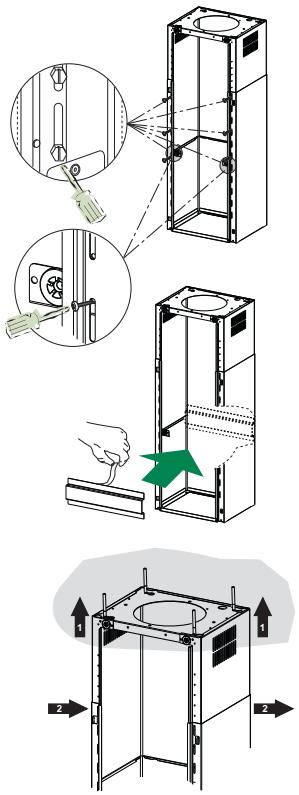

Fixation Treillis/Conduit

Au cas où l'on souhaiterait régler la hauteur du treillis, suivre la marche ci-dessous :

• Desserrer les vis métriques d'assemblage des deux parties frontales visibles par la partie avant ;
• Régler la hauteur désirée du treillis et resserrer les vis précédemment retirées, en ayant soin d'en placer 2 à proximité du blocage du panneau ;
• Soulever le treillis, emboîter les fentes sur les vis et faire coulisser jusqu'en butée ;
• Serrer les deux vis et visser les deux autres vis fournies.
• Saisir la bride de serrage du conduit télescopique 7.2, retirer le film biadhésif et le coller intérieurement au treillis de manière à ce qu'il soit plus solide.

Avant de serrer définitivement les vis, on pourra effectuer des réglages en déplaçant le treillis, en veillant à ce que les vis ne sortent pas du logement de la fente de réglage.

• La fixation du treillis doit être ferme tant par rapport au poids de la hotte qu'en ce qui concerne les contraintes résultant des poussées latérales occasionnelles subies par l'appareil une fois monté. Une fois fixé, vérifier que la base est stable même si le treillis fait l'objet d'efforts en flexion.
• Dans tous les cas où le plafond n'est pas suffisamment robuste au point de suspension, le monteur devra prendre des mesures pour le renforcer avec des plaques et contreplaques appropriées, ancrées sur des parties structurellement résistantes.

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 150 ou 120 mm, au choix de l'installateur.

• En cas de branchement avec un tube de 120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tuyau à l'aide des Colliers de serrage serre-tube 25 (ne fournis pas).
• Retirer les éventuels filtres anti-odeur au charbon actif.

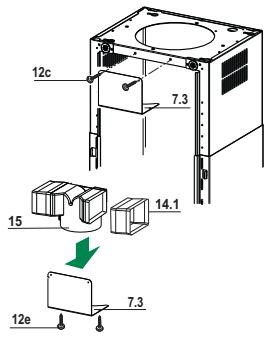

Sortie de l'air version filtrante

• Monter latéralement les rallonges du raccord 14.1 sur le raccord 15 ;
• Placer le raccord 15 dans l'étrier de soutien 7.3 en le fixant avec les vis ;
• Fixer l'étrier de soutien 7.3 en le fixant avec les vis à la partie supérieure.
• S'assurer que la sortie des rallonges du raccord 14.1 se trouve en face des ouvertures du conduit, aussi bien horizontalement que verticalement ;
• Raccorder le raccord 15 à la sortie du corps de hotte au moyen d'un tuyau rigide ou flexible de 150 mm de diamètre, au choix de l'installateur ;
• S'assurer de la présence du filtre anti-odeur au charbon actif.

Application Bande Novastick

- Appliquer la bande Novastick 16 sur le bord frontal du conduit supérieur en partant du haut jusqu'au début du conduit inférieur.

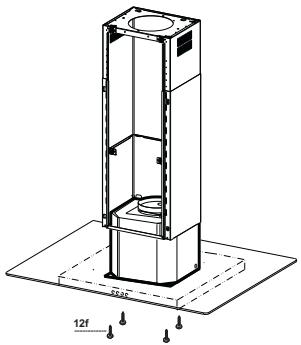

Montage du panneau et fixation du corps de hotte

Avant de fixer le corps de hotte au treillis :

• Retirer les filtres à graisse du corps de hotte.
• Retirer les éventuels filtres anti-odeur au charbon actif.
• En passant par-dessous, fixer ensuite le corps de hotte au treillis, avec les 4 vis 12f fournies (M6 x 10).
• Accrocher ensuite la partie supérieure du panneau 3, réglé sur mesure, sur les supports en caoutchouc présents dans la partie supérieure du treillis et également dans celle inférieure ;
• Faire coulisser la partie inférieure du panneau 3 jusqu'à ce que ses languettes métalliques s'emboîtent dans les trous du treillis ;

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

Tableau des commandes

TOUCHE	VOYANT	FONCTIONS
T1 Vitesse	Allumé	Démarre le moteur en première vitesse.
		Coupe le moteur.
T2 Vitesse	Allumé	Démarre le moteur en deuxième vitesse.
T3 Vitesse	Fixe	Appuyée brièvement, démarre le moteur en troisième vitesse.
	Clignotant	Appuyée pendant 2 secondes.
		Démarre la quatrième vitesse avec une temporisation de 10 minutes, après lesquelles le moteur retourne à la vitesse précédemment programmée. Fonction indiquée pour faire face aux pointes d’émission de fumées de cuisson.
L Lumière	Branche et débranche l’éclairage.

Attention : La touche T1 coupe le moteur en passant toujours par la première vitesse.

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

• Ni lavable, ni régénérable, le remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtre anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtre anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques.

Lampe halogène de 20 W.

• Enlever le dispositif métallique de blocage du verre par encliquetage en exerçant une pression sous l'embout en le soutenant d'une main.
  • Extraire la lampe du support
• Remplacer la lampe par une nouvelle ayant le mêmes caractéristiques, en prenant soin d'insérer correctement les deux fiches dans le support.
• Remonter le dispositif de blocage du verre par encliquetage.
