Intitulé	Description
Type de produit	Routeur sans fil
Normes Wi-Fi	Wi-Fi 802.11ac
Vitesse maximale	AC1200 (jusqu'à 1200 Mbps)
Bandes de fréquence	Dual-band (2.4 GHz et 5 GHz)
Ports Ethernet	4 ports Gigabit Ethernet
Alimentation électrique	Adaptateur secteur inclus
Dimensions approximatives	25 x 15 x 4 cm
Poids	0.5 kg
Compatibilités	Compatible avec tous les appareils Wi-Fi 802.11a/b/g/n/ac
Fonctions principales	Contrôle parental, QoS, sécurité WPA/WPA2
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Non spécifié, consulter le service client pour assistance
Sécurité	Chiffrement WPA/WPA2, mise à jour du firmware recommandée
Informations générales	Installation facile via application mobile, garantie limitée

FOIRE AUX QUESTIONS - EA64006-EW BELKIN

Comment réinitialiser le routeur BELKIN EA64006-EW ?

Pour réinitialiser le routeur, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton enfoncé pendant environ 10 secondes jusqu'à ce que les lumières clignotent. Cela rétablira les paramètres d'usine.

Pourquoi ma connexion Internet est-elle lente avec le BELKIN EA64006-EW ?

Une connexion lente peut être causée par plusieurs facteurs, tels que l'emplacement du routeur, le nombre d'appareils connectés ou des interférences. Essayez de rapprocher le routeur d'autres appareils ou de réduire le nombre de connexions simultanées.

Comment changer le mot de passe Wi-Fi sur le BELKIN EA64006-EW ?

Connectez-vous à l'interface d'administration du routeur via un navigateur en entrant l'adresse IP du routeur. Allez dans les paramètres sans fil, puis modifiez le mot de passe Wi-Fi et enregistrez les modifications.

Que faire si je ne peux pas accéder à l'interface d'administration ?

Assurez-vous que vous êtes connecté au réseau Wi-Fi du routeur. Vérifiez également l'adresse IP utilisée pour vous connecter. Si le problème persiste, essayez de réinitialiser le routeur.

Le BELKIN EA64006-EW ne s'allume pas, que faire ?

Vérifiez que le routeur est correctement branché et que la prise fonctionne. Essayez de changer de prise ou de câble d'alimentation. Si le problème persiste, le routeur pourrait avoir besoin d'une réparation.

Comment mettre à jour le firmware du BELKIN EA64006-EW ?

Accédez à l'interface d'administration du routeur, allez dans la section de mise à jour du firmware et recherchez les mises à jour disponibles. Suivez les instructions pour télécharger et installer la dernière version.

Mon routeur perd la connexion régulièrement, que faire ?

Cela peut être dû à des interférences ou à des problèmes de configuration. Essayez de changer le canal Wi-Fi dans les paramètres du routeur et assurez-vous que le firmware est à jour.

Comment configurer le contrôle parental sur le BELKIN EA64006-EW ?

Connectez-vous à l'interface d'administration, allez dans les paramètres de contrôle parental et suivez les instructions pour définir des restrictions d'accès pour les appareils connectés.

Est-il possible de connecter des appareils via Ethernet sur le BELKIN EA64006-EW ?

Oui, le routeur dispose de plusieurs ports Ethernet à l'arrière pour connecter des appareils via des câbles Ethernet. Assurez-vous que le câble est bien branché.

MODE D'EMPLOI EA64006-EW BELKIN

Routeursans fil intelligent avec AC

Guide de l'utilisateur

Contenu

Vue d'ensemble du produit

EA6400. 1 Montage mural 4

Configuration : notions de base

Création d'un réseau domestique 5
Qu'est-ce qu'un réseau? 5
Configuration d'un réseau domestique 5
Ou trouver de plus amples renseignements 5 Comment installer votre routeur. 6
Configuration de votre routeur. 7 Comment se connecter au sans fil intelligent de Linksys 7 Comment se connecter directement à votre routeur 8 Comment améliorer la vitesse de votre connexion sans fil 8 Comment modifier le nom et le mot de passer du routeur 9 Modification du mot de passer d'accès local de votre routeur 9 Modification du fuseau hora de votre routeur 10

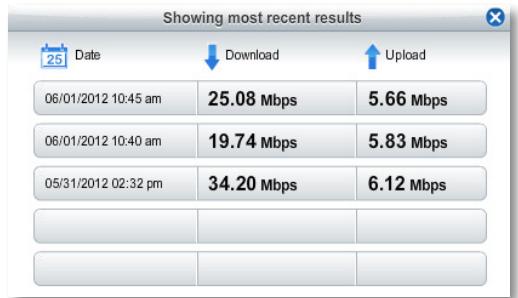

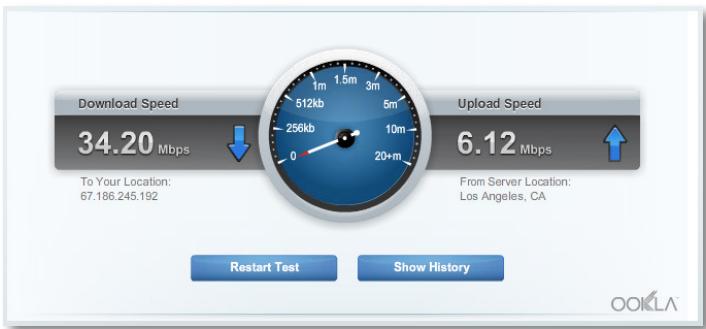

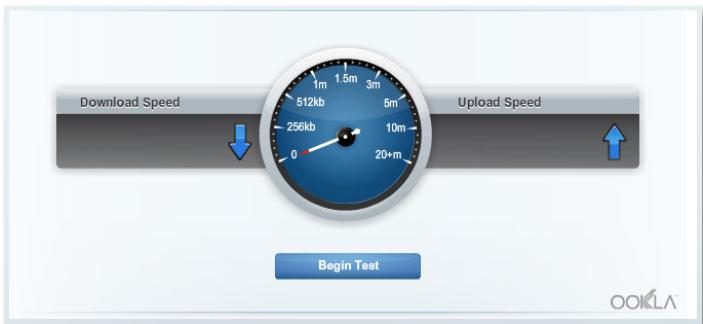

Vérification de la vitesse de votre connexion Internet 10
Connexion de péripériques à votre réseau. 11
Connexion d'un ordinateur à votre réseau 11

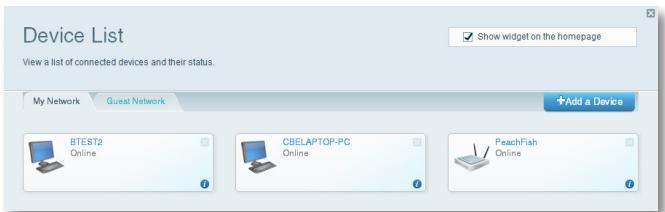

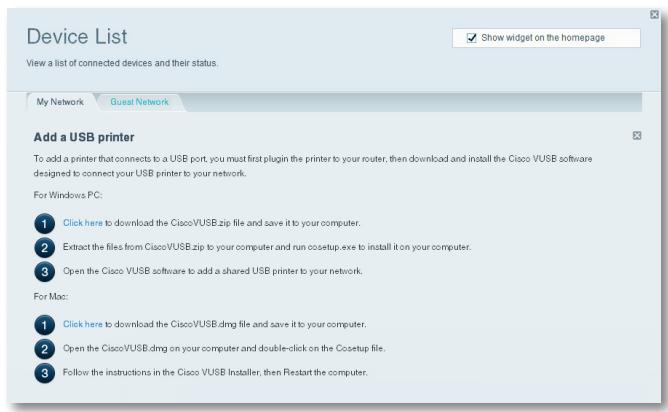

Connexion d'une imprimante USB 11
Connexion des autres péripériques 12

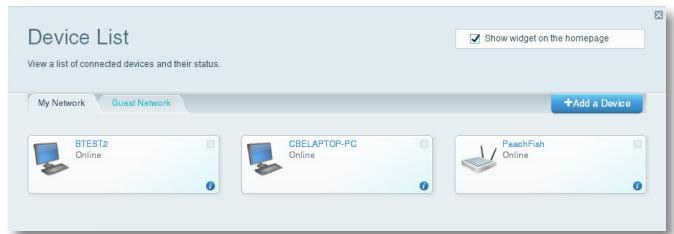

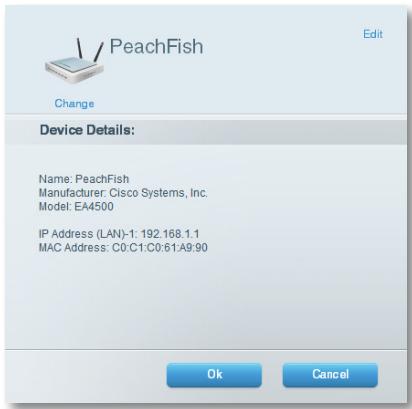

Affichage des détails du péripérisque 13

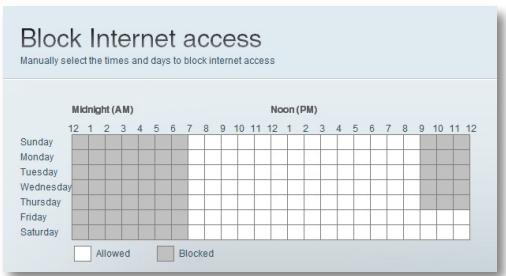

Configuration du contrôle parental 14
Configuration du contrôle parental 14
Configuration de votre réseau d'invite 15

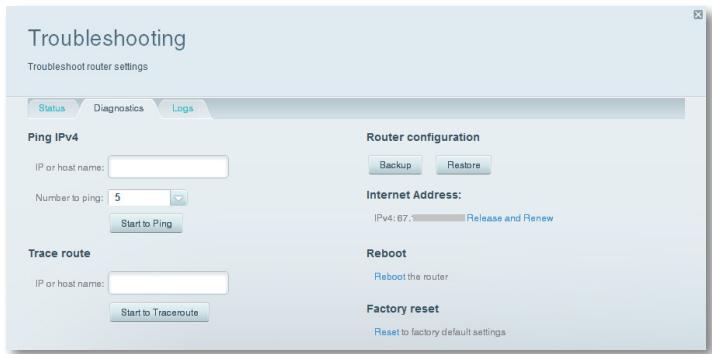

Création d'une copie de sauvégarde de la configuration de votre routeur 16

Personnalisation du sans fil intelligent de Linksys 17

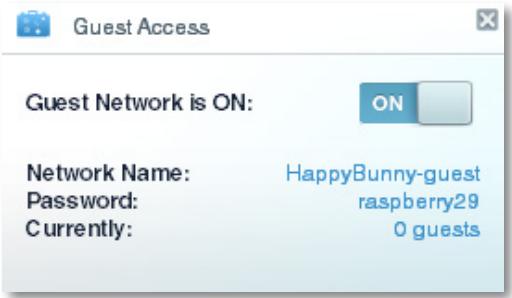

Utilisation des objets 17
Personnalisation de la Liste des péripériques 17

Utilisation d'un disque dur externe

Vue d'ensemble 18

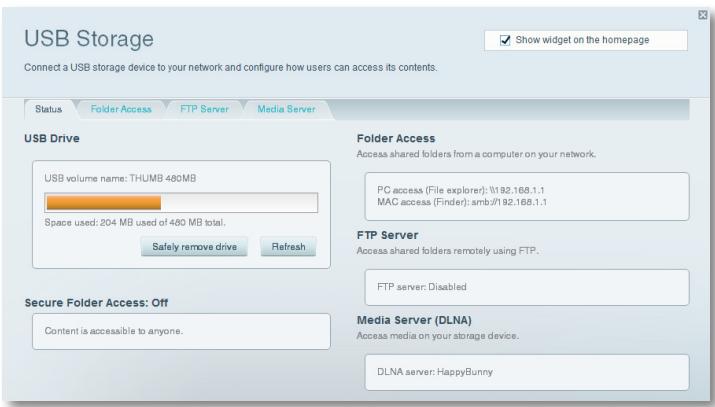

Branchement d'un lecteur USB. 18

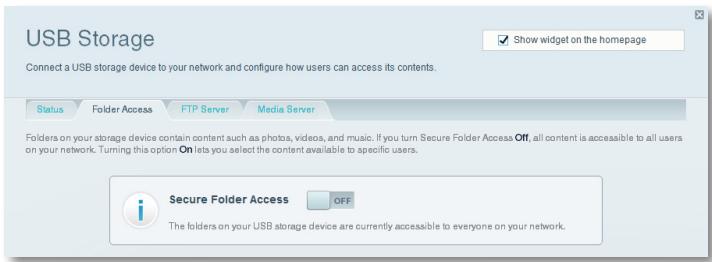

Utilisation de l'accès au dossier sécurisé 19

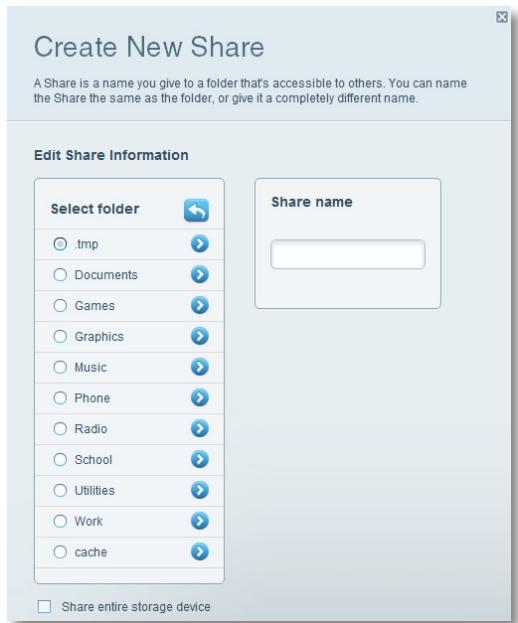

Configuration des utilisateurs autorisés et des dossiers partagés 19
Comment accéder aux dossiers partagés 20

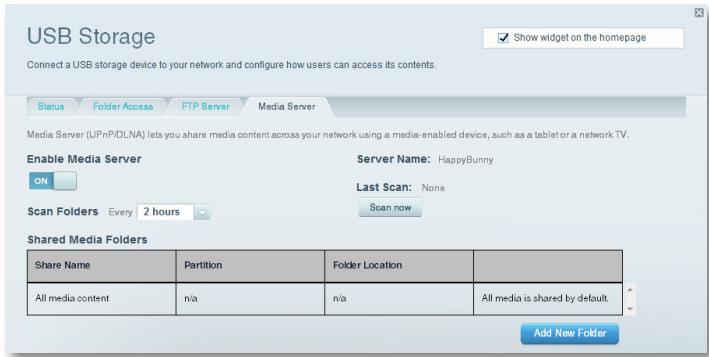

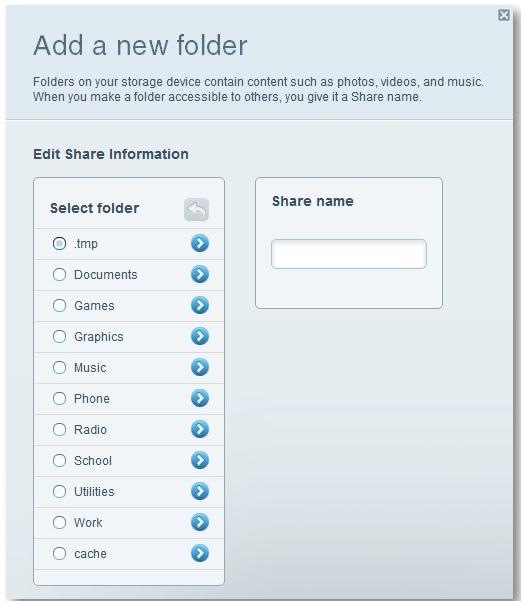

Configuration de votre routeur comme serveur multimédia . 21 Connexion de votre périphérique UPnP au serveur multimédia 22 Accès à distance au périphérique de stockage . 23

Configuration : avancée

Configuration manuelle de votre routeur 25

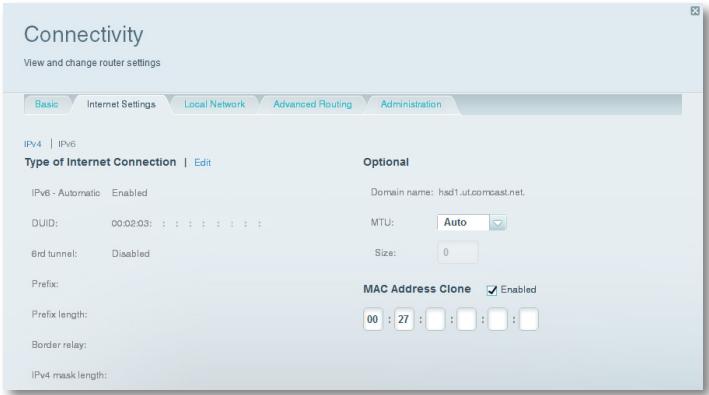

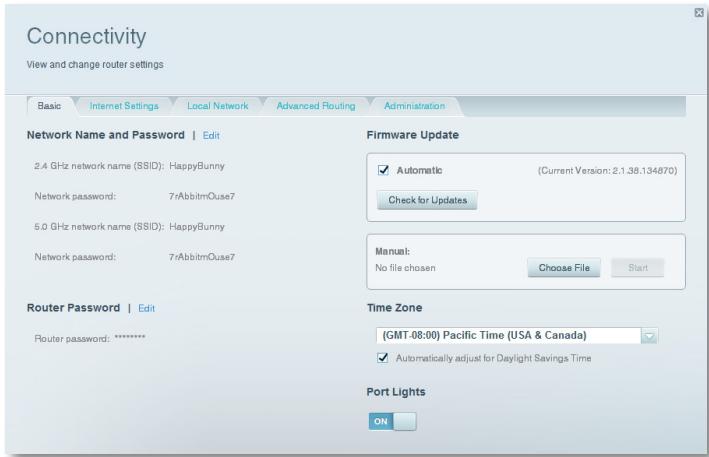

Configuration manuelle de votre connexion Internet 25
Associer un routeur à votre compte sans fil intelligent de Linksys26
Obtenir deAILleurs résultats avec votre routeur double bande27

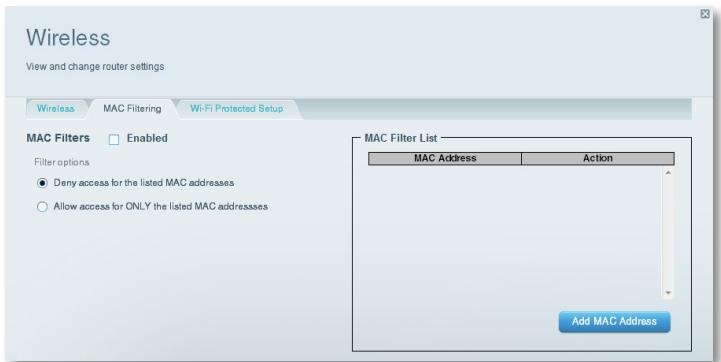

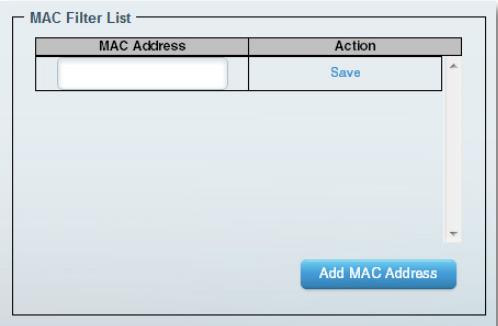

Contrôle de I'accès au reseau 29

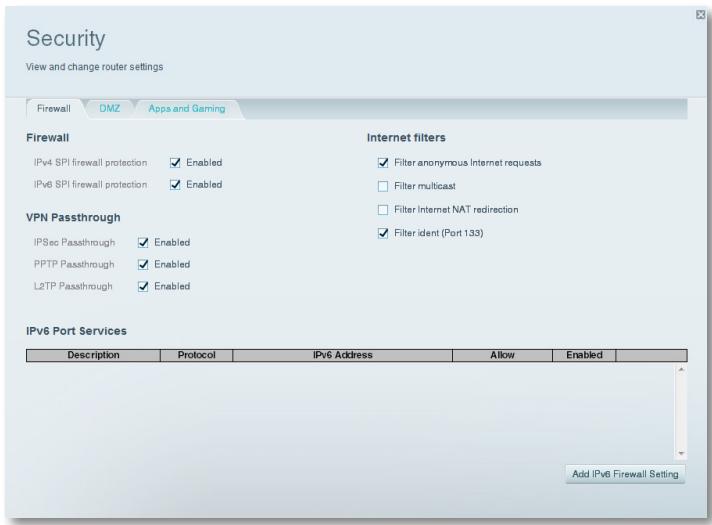

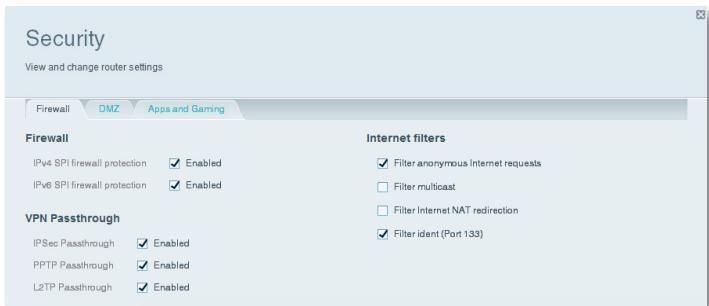

Amélioration de la sécurité à l'aide du pare-feu intégré 30

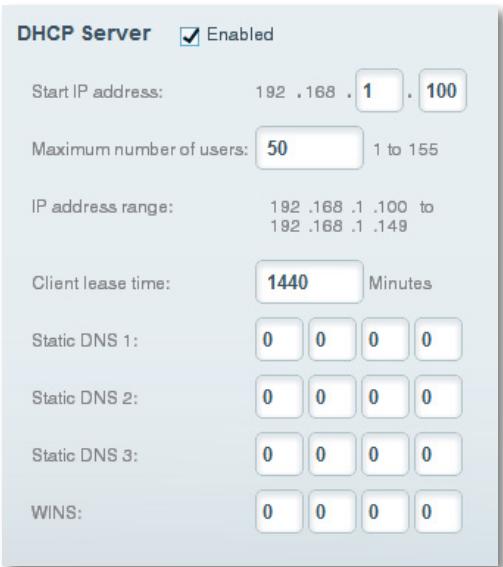

Configuration du serveur DHCP de votre routeur 32 Configuration des adresses IP réservées dans le serveur DHCP 33
Acceder au réseau à partir d'Internet 33

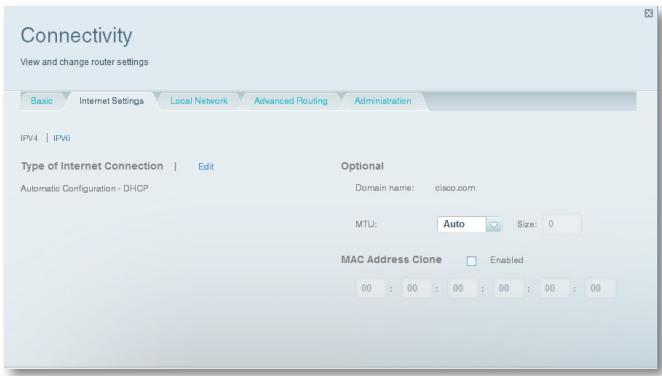

Clonage d'une adresse MAC 34

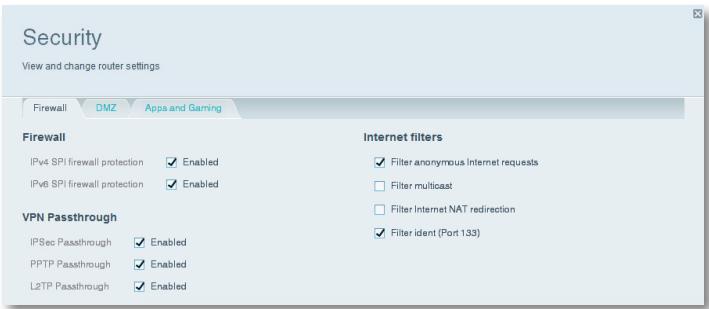

Connexion à votre bureau à l'aide d'une connexion VPN . . . . 35

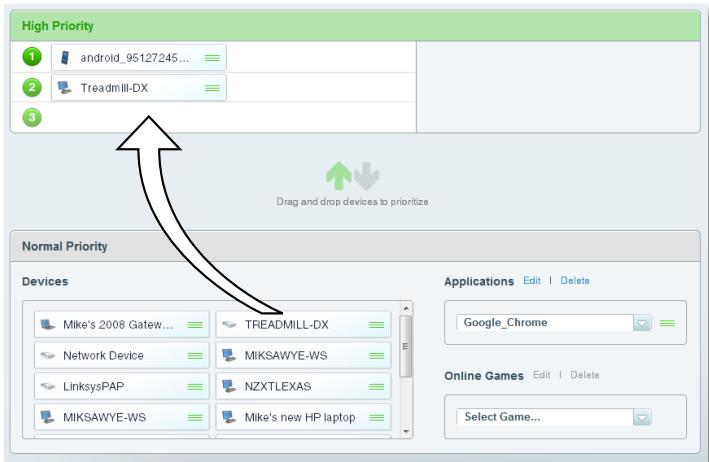

Optimisation du routeur pour les yeux et la téléphonie 35

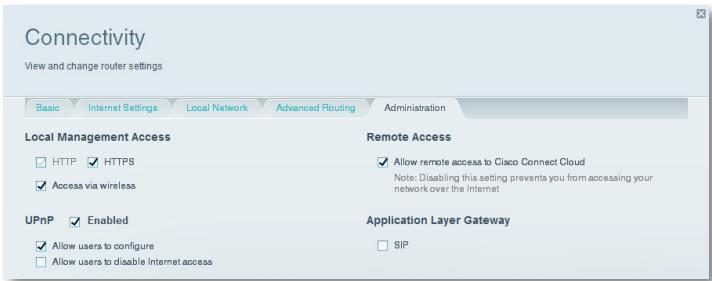

Activation d'un service VoIP dans votre réseau. 37

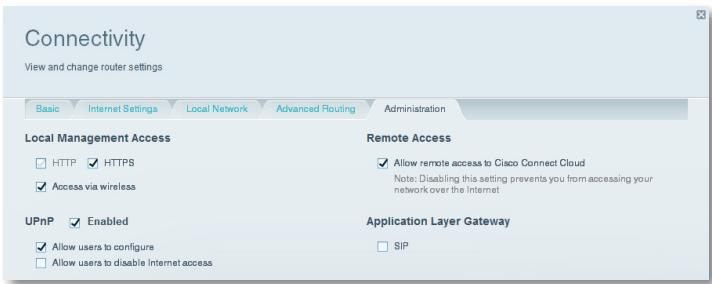

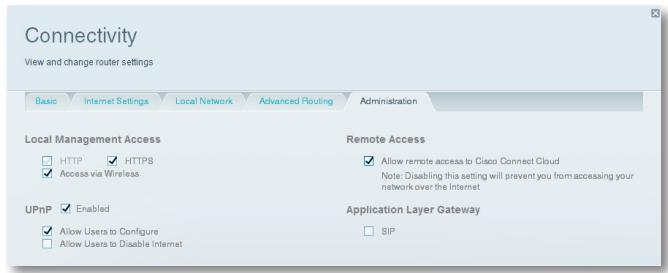

Configuration de UPnP 38

Utilisation d'un routeur comme point d'accès 38

Utilisation du nouveau routeur derrière un routeur existant . .40

Ajout de votre routeur à un routeur existant ou à une passerelle existante40

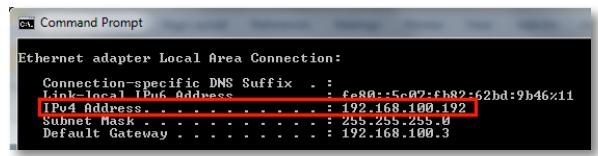

Partaged'une connexion Internet 40

Étendre vous réseau 42

Rendre un périphérique accessible par Internet 43

Routage de ports et Déclenchement de ports

Configuration du routage de ports 45

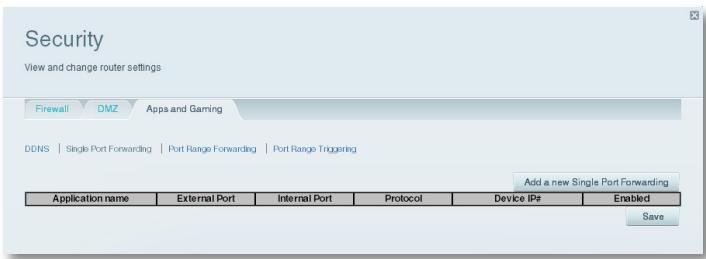

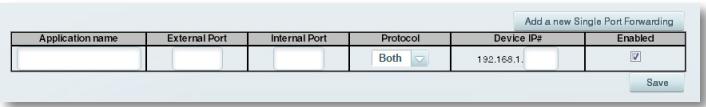

Configuration du routage de ports pour un port unique 45

Configuration du routage de plusieurs ports 46

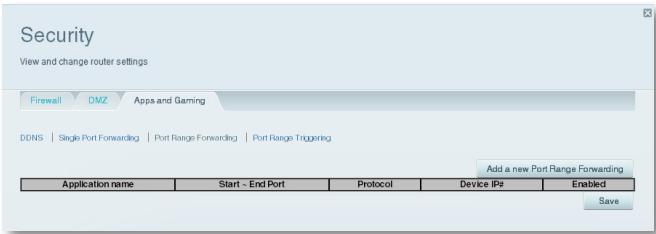

Configuration du routage d'une plaque de ports 47

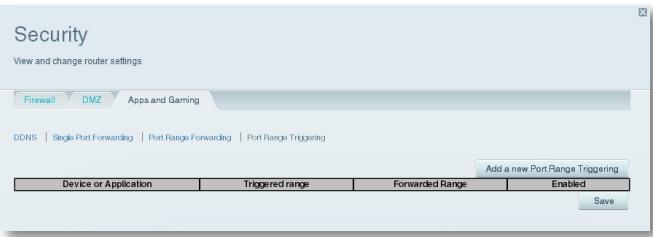

Configuration du déclenchement de plage de ports pour des yeux en ligne. 48

Maintien et surveillance

Creation et restauration d'une copie de sauvegarde de la configuration de votre routeur. 49

Mise à niveau du micrologiciel du routeur. 50

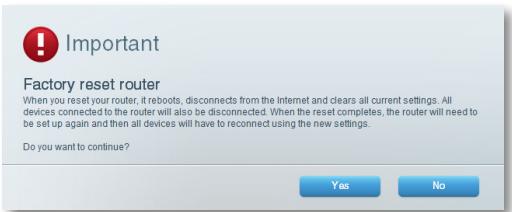

Rétabillisement des paramètres par défaut 50

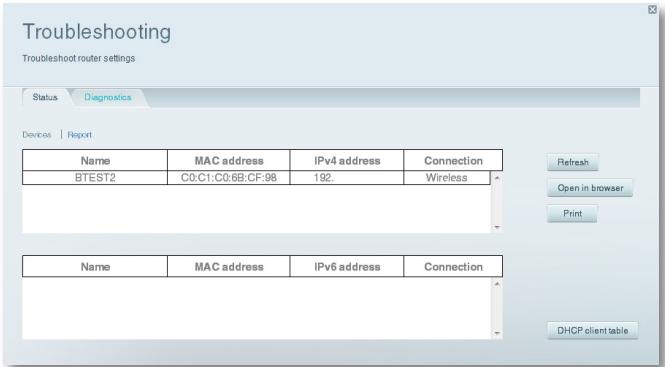

Vérification de l'état de votre routeur. 51

Désactivation des voyants d'etat des ports Ethernet 52

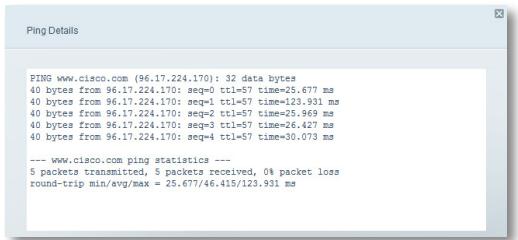

Vérification de votre connexion Internet 52

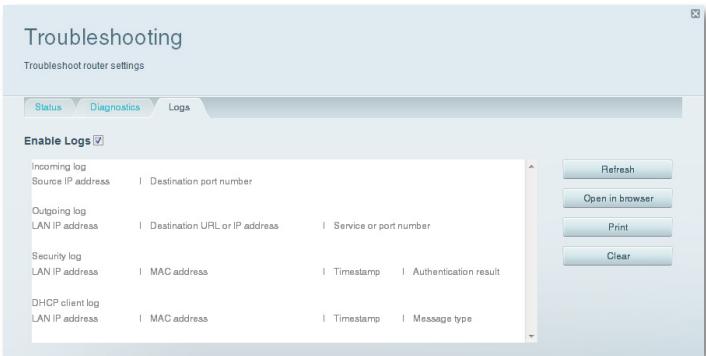

Configuration et utilisation des journaux 53

Dépannage

Vorreetrouer n'apa sété configurécorrectement. 54

Mise à jour de Windows XP Service Pack. 54

Message Your Internet cable is not plugged in (Votre cable Internet n'est pas branché). 55

Message Cannot access your router (impossible d'acceder au routeur) 55

Aprés la configuration 57

L'accès à Internet ne semble pas été disponible 57

Le sans fil intelligent de Linksys ne s'ouvre pas dans votre navigateur Web 57

Impossible d'acceder au sans fil intelligent de Linksys 58

Toutes les autres étapes de dépannage ont échoué 58

Specifications

Linksys EA6400. 59

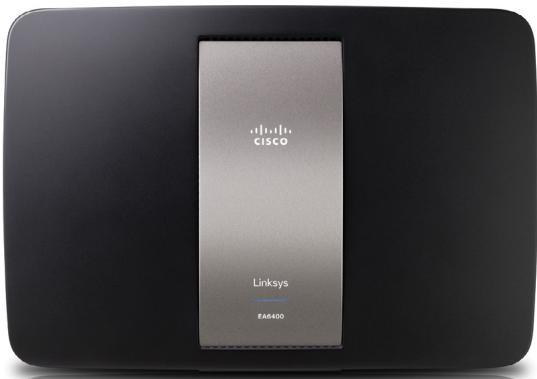

Vue d'ensemble du produit

EA6400

Contenu de l'emballage

En plus de votre routeur, l'emballage comprend :

Cable reseau (Ethernet)
Adaptateur courant c.a.
- Carte Réponse «à la carte»MC

éristiques

Technologie sans fil AC

Viete routeur integre la technologie de pointe 802.11ac et offre une vitesse et une portee maximisées, pour vous permettre de creator des reseaux à haut rendement concus pour les cinémas maison. Raccordez vos ordinateurs, téléviseurs Internet, consoles de produits, téléphones intelligents et autres péripériques Wi-Fi à des taux de transfert de données incroyablement rapides pour une expérience inégalée.

La puissance de la double bande

DoublezYOURande passante de reseau avec une double bande AC en simultanee.La fonction de double bande est conque pour eviter les interferences et optimiser le débit pour la diffusion de video HD,les transferts de fichiers et les yeux sans fil plus fluides et rapides.

SpeedBoost

Une technologie d'antenne de qualité supérieure aide à maintainir des vitesses élevées sur des distances plus grandes partout dans votre domicile.

Sécurité avancée

Protégéz-vous des menaces Internet et de ceux qui veulent profiter de votre connexion sans fil, grâce au cryptage WPA2 et au pare-feu SPI.

Avantages du gigabit

Utilisez les quatre ports Ethernet Gigabit (10/100/1000) pour accélérer le partage de fichiers (jusqu'à dix fois plus rapide qu'une connexion Ethernet standard) avec d'autres péripériques Gigabit, notamment des ordinateurs et des serveurs.

Port USB et serveur multimédia DLNA intégrés

Le port USB vous permet d'ajouter un disque externe USB à votre réseau pour partager des fichiers dans votre maison ou au travers d'Internet. Il comprend aussi un serveur multimédia DLNA intégré vous permettant de diffuser des videos et des fichiers multimédia en continu vers une console Xbox 360, PS3 ou tout autre périphérique compatible. Vous pouvez également connecter une imprimante USB et la partager sur votre réseau.

Idéal pour le cinema maison

Profitez chez vous du meilleur de la technologie de divertissement en connectant vos ordinateurs, vos téléviseurs compatibles Internet, vos consoles deieux,vos lecteurs multimédia,etc.àvotre reseau sans fil et à Internet.La technologie d'établissement des priorités simultanée pour le traffic sur deux bandes N et pour QoS permet de maximiser la vitesse et le rendement pour vous offrir des téléchargesements plus rapides,des flux de musique et de vidEOS fluides, ainsi que des yeux en ligne et un service VoIP friables.

Installation rapide

Le logiciel sans fil intelligent de Linksys vous aide à configurer facilement votre routeur.

IPv6 pris en charge

Prend en charge la dernière technologie de protocole Internet pour un réseau prét pour l'avenir.

Gestion aisee

Le logiciel sans fil intelligent de Linksys vous aide à personneliser vos paramètres et à ajouter rapidement plusieurs périphériques à votre réseau :

Réseau d'invité distinct

Creez un réseau distinct et protégé par mot de passer pour vos invitations.

Contrôle parental

Limits z'accès à Internet à certaines heures et à certains sites grâce aux fonctions de contrôle parental.

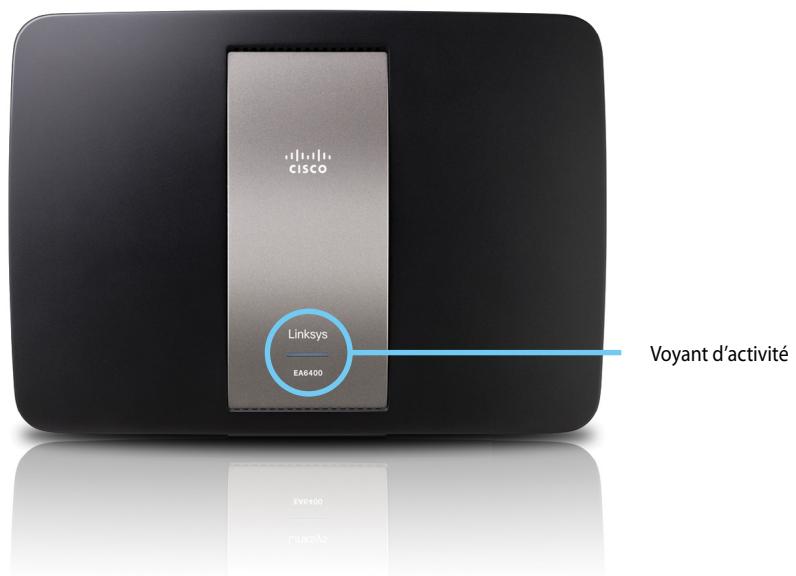

Vuede dessus

Voyant d'activité — Est allumé lorsque le routeur est branché et suite à l'établissement d'une connexion Wi-Fi Protected Setup réussie. Clignote lentement lors du démarrage, de la mise à niveau du micrologiciel, du rétablissement des paramètres par défaut et de la méthode Wi-Fi Protected Setup. Clignote rapidement lorsqu'une erreur se produit pendant la méthode Wi-Fi Protected Setup.

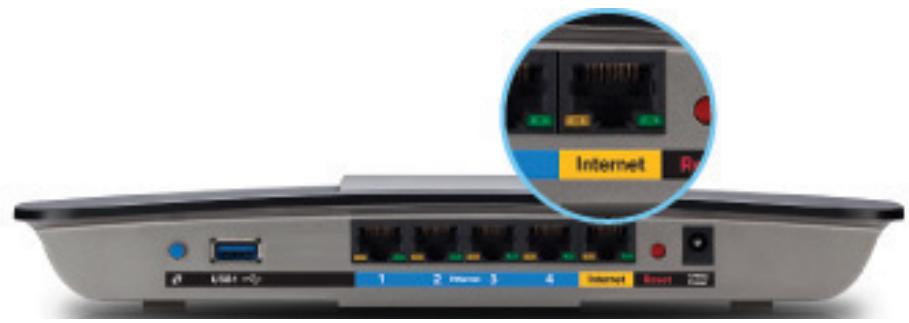

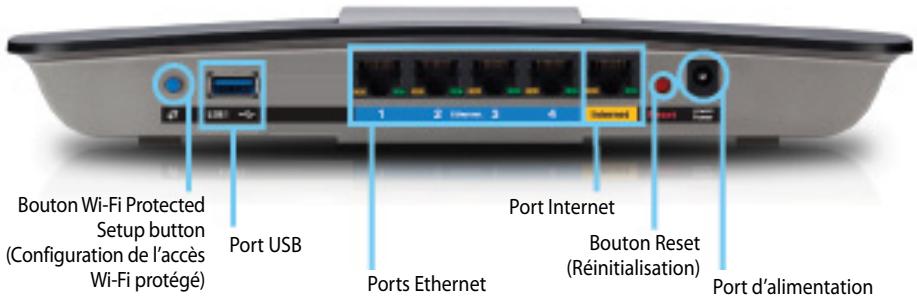

Vue arrière

• Ports Ethernet — Connectez des cables Ethernet (aussi appelés « cables réseau ») à ces ports Ethernet Gigabit (10/100/1000), de couleur bleue, et aux périphériques Ethernet câblés de votre réseau.

REMARQUE

Pour obtenir de plusieurs résultats, branchez des cables de grade CAT5E ou supérieur aux ports Ethernet.

• Port Internet — Connectez un cable Ethernet (aussi appelé « cable réseau » ou « cable Internet ») à ce port, de couleur jaune, et à votre modem.

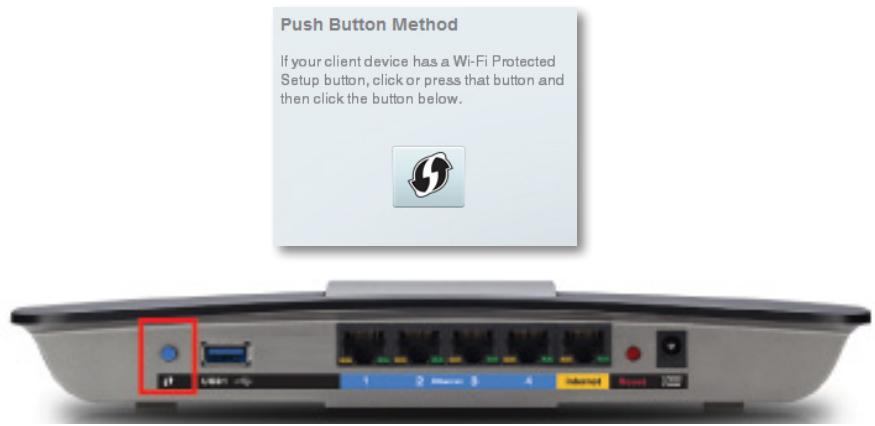

• Bouton Wi-Fi Protected Setup™ — Appuyez sur ce bouton pour ajouter automatiquement des péripériques utilisant Wi-Fi Protected Setup. Pour de plus amples renseignements, consultez la rubrique « Connexion d'un péripérique à l'aide de Wi-Fi Protected Setup » à la page 12.

• Port USB — Pour/partager facilement de l'espace disque avec d'autres utilisateurs sur votre réseau ou sur l'Internet, connectez un lecteur USB à ce port. Pour obtenir de plus amples renseignements, consultez la rubrique « Utilisation d'un disque dur externe » à la page 18. Vous pouvez également connecter une imprimante USB et la partager sur votre réseau. Pour Brokerir de plus amples renseignements, consultez la rubrique « Connexion d'une imprimante USB » à la page 11.

• Bouton Reset — Appuyez sur ce bouton 10 secondes (jusqu'à ce que les voyants des ports clignotent en même temps) pour restaurer les paramètres d'usine du routeur. Vous pouvez également restaurer les paramètres d'usine à l'aide de l'utilitaire basé sur le navigateur Web. Pour obtenir de plus amples renseignements, consultez la rubrique « Réttablissement des paramètres par défaut » à la page 50.

• Port d'alimentation — Branchez le cordon d'alimentation c.a. fourni dans cette prise.

MISE EN GARDE

Utilisez uniquement l'adaptateur livre avec le routeur.

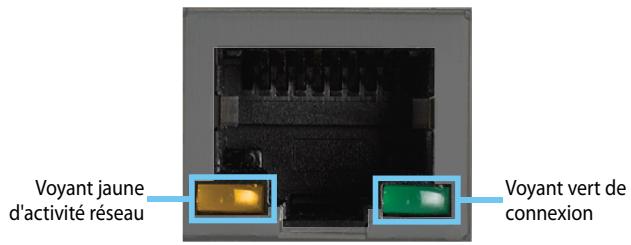

Indicateurs d'activité des ports

Port reseau ou Internet

• Voyant vert de connexion — Sur les ports Ethernet, s'allume quand un cable connecte le port à un autre port Ethernet Gigabit. Sur le port Internet, s'allume alors qu'il est raccordé à un modem.
• Voyant d'activité du réseau jaune — Clignote lorsqu'il y a du traffic réseau sur ce port.

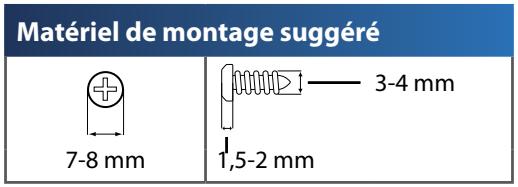

Montage mural

Le dessous du routeur est muni de deux fentes pour montage mural. La distance entre les fentes est de 82mm . Deux vis sont nécessaires pour monter le routeur.

REMARQUE

Cisco ne peut être tenue responsable des dommages causés par l'utilisation de matériel de montage mural mal fixé.

Procedez comme suit :

1. Choisissez l'endetroit voulu pour installer le routeur. Assurez-vous que le mur est plat, sec et suffisamment solide. Choisissez un emplacement situé pres d'une prise électrique.
2. Percez deux troughs dans le mur, Assurez-vous que les troughs sont séparés de 82 mm.
3. Insérez une vis dans chaque trou en laissant dépasser la tête de 3 mm.
4. Placez le routeur de maniere à aligner les trous de montage avec les deux vis.
5. Placez les troussur les vis et abaissez le routeur jusqu'à ce qu'il soit bien en place.

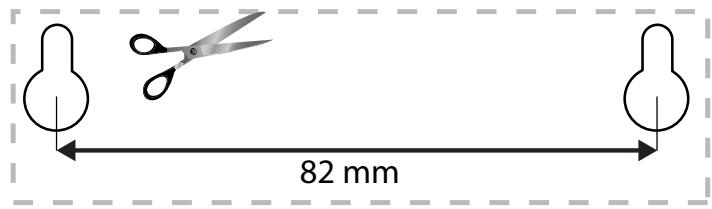

Gabarit pour montage mural

Imprimez cette page grandeur réelle.

Découpez le long de la ligne pointillée et placez le gabarit au mur pour assurer l'espacement approprié entre les trouss.

Configuration : notions de base

Creation d'un réseau domestique

Qu'est-ce qu'un réseau?

Un réseau est un groupe de périphériques qui peuvent communiquer entre eux. Un réseau domestique peut également inclure l'accès Internet, qui nécessite un routeur comme celui-ci.

Un réseau domestique type comprend plusieurs ordinateurs, une imprimante, un modem et un routeur. Un grand réseau domestique peut également comprendre un commutateur, des routeurs supplémentaires, des points d'accès et plusieurs périhériques multimédia Internet, par exemple des téléviseurs, consoles de yeux et des camères Web.

• Modem — Connecte un ordinateur ou un routeur à votre FAI (fournisseur d'accès Internet). Notre FAI pourrait vous en fournir un. Le modem est un périphérique qui se connecte à une prise téléphonique ou à votre prise de câblodistribution.
• Routeur — Connecte vos périphériques réseau câbés et sans fil entre eux et au modem (et à votre FAI).
• Commutateur — Vous permet de connecter plusieurs péripériques réseau câbés à votre réseau domestique.您的 routeur est doté d'un commutateur réseau intégré (les ports Ethernet). Si vous posséez plus de péripériques réseau câbés que le nombre de ports Ethernet disponibles sur votre routeur, vous aurez besoin d'un commutateur additionnel pour consolider les connexions câblées.

Configuration d'un réseau domestique

1. Achetez l'équipement approprié. Pour un réseau qui comprend un accès Internet, vous avez besoin :

2. d'ordinateurs avec un port Ethernet ou des capacités de réseau sans fil;

3. d'un modem pour vous connecter à votre FAI (habituellement fourni par votre FAI);

4. d'un routeur pour connecter vos ordinateurs entre eux et au modem;

5. de service Internet à votre domicile, fourni par un FAI (fournisseur d'accès Internet).

6. Assurez-vous que votre modem fonctionne.您的 FAI peut vous aider à configurer leur modem et à vérifier qu'il fonctionne correctement.

7. Configurez votre routeur.Consultez la rubrique « Comment installer librevez toute routeur » à la page 6.
8. Pour connecter un ordinateur ou un autre périphérique au réseau, consultez la rubrique « Connexion d'un ordinateur à votre réseau » à la page 11 et « Connexion des autres périphériques » à la page 12.

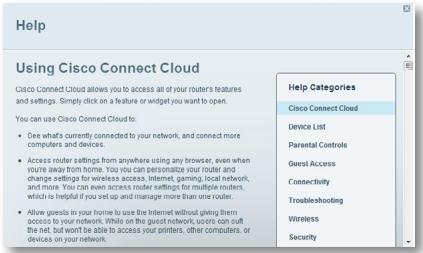

Où trouver de plus amples renseignements

En plus du present guide d'utilisateur, vous pouvez partager de l'aide à ces endroits:

• Linksys.com/support (documentation, télécharges, FAQ, soutien technique, clavardage en ligne, forums)
• Aide du sans fil intelligent de Linksys (allez au sans fil intelligent de Linksys, puis cliquez sur Help (aide) en haut de l'écran)

Comment installer votre routeur

Pour installer votre routeur :

1. Allumez votre nouveau routeur. Si vous remplacez un routeur existant, déconnectez ce dernier.

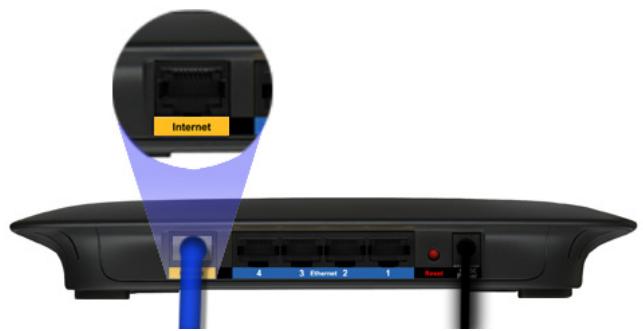

2. Connectez le cable Internet de votre modem au port Internet jaune de votre routeur. Patientez jusqu'à ce que levoyant d'alimentation à l'avant du routeur soit allumé.
3. Connectez-vous sur le réseau sans fil sécurisé indiqué dans le Guide de démarrage rapide fourni avec votre routeur. (Vous pourrez modifier le nom et le mot de passer du réseau plus tard, au cours de la configuration du réseau.) Si vous avez besoin d'aide pour vous connecter au réseau, reportez-vous à la documentation de votre périphérique. Remarque : Vous n'aurez pas accès à Internet jusqu'à ce que votre réseau soit complètement configuré.
4. Ouvrez un navigateur Internet et suivez les instructions afin de configurer votre routeur. Si les instructions n'apparaissent pas dans la fenêtre du navigateur, entrez l'adresse linksyssmartwifi.com dans la barre d'adresse du navigateur.

5. À la fin de l'installation, suivez les instructions à l'écran pour configurer votre compte sans fil intelligent de Linksys. Utilisez le sans fil intelligent de Linksys pour:gérer facilement les paramétres de votre routeur, par exemple:

6. la modification du nom du routeur et du mot de passer;

7. la configuration de l'accès d'invétés;
8. la configuration du contrôle parental;
9. l'ajout de périphériques à votre réseau;
10. la vérification de la vitesse de votre connexion Internet.

REMARQUE:

Lors du processus de configuration du routeur, vous receivez un courriel de vérification. Depuis votre réseau domestique, cliquez sur le lien dans le courriel pour associer votre routeur au compte sans fil intelligent de Linksys. Assurez-vous que le lien s'ouvre dans un navigateur pris en charge, par exemple Internet Explorer 8 ou version ultérieure, Firefox 8 ou version ultérieure, Google Chrome 10 ou version ultérieure et Safari 5 (pour Mac) ou version ultérieure.

Si vous ne pouvez pas cliquer sur le lien tout en étant derrière votre nouveau réseau Linksys, ouvrez une session sans fil intelligent de Linksys tout en étant derrière le réseau et ajoutez votre réseau à cet endroit. Pour de plus amples renseignements, consultez la rubrique « Associer un réseau à votre compte sans fil intelligent de Linksys » à la page 26.

CONSEIL :

Imprimerz cette page, puis inscrivez vos paramétres de routeur et de compte dans le tableau ci-dessous à titre de référence. Gardez votre notes en lieu sûr. Le programme Setup enregistre aussi vos informations de configuration dans un fichier sur le bureau de votre ordinateur.

Nom du réseau (SSID)
Mot de passer du réseau
Mot de passer du routeur
Nom du réseau d'invité
Mot de passer du réseau d'invité
Nom d'utilisateur sans fil intelligent de Linksys
Mot de passer sans fil intelligent de Linksys

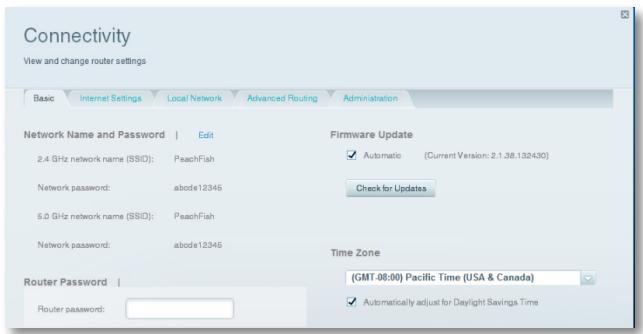

Configuration de votre routeur

Vous pouvez changer les paramètres du réseau pour rendre votre réseau plus sécuritaire ou pour qu'il fonctionne比较好 avec un périphérique ou un jeu. Étre en mesure de régler les paramètres pendant que vous étés à l'extérieur du domicile peut faciliter l'administration du réseau. Vous pouvez configurer votre réseau de partout dans le monde à l'aide du sans fil intelligent de Linksys, mais vous pouvez également configurer votre réseau directement de votre réseau domestique.

Le sans fil intelligent de Linksys pourrait également être disponible pour vous apparéil mobile. Consultez le magasin d'applications de votre apparéil pour des renseignements.

Utilisez le sans fil intelligent de Linksys pour gérer facilement les paramètres de votre routeur, par exemple :

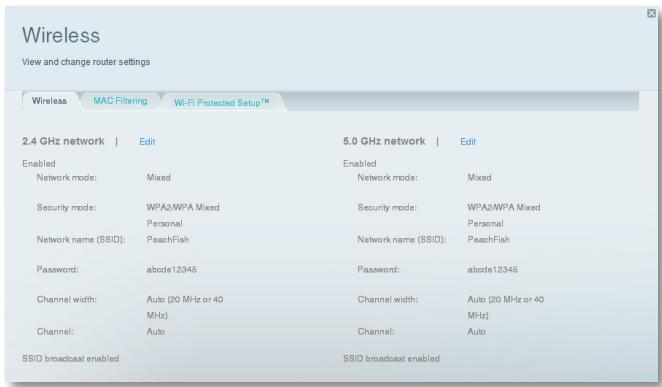

la modification du nom du routeur et du mot de salle;
la configuration de l'accès d'invétés;
la configuration du contrôle parental;
- l'ajout de périphériques à votre réseau;
- la vérification de la vitesse de votre connexion Internet.

Votre compte sans fil intelligent de Linksys peut également être utilisé pour:gérer de multiples routeurs Linksys. Pour de plus amples renseignements, consultez la rubrique « Associer un routeur à votre compte sans fil intelligent de Linksys » à la page 26.

Comment se connecter au sans fil intelligent de Linksys

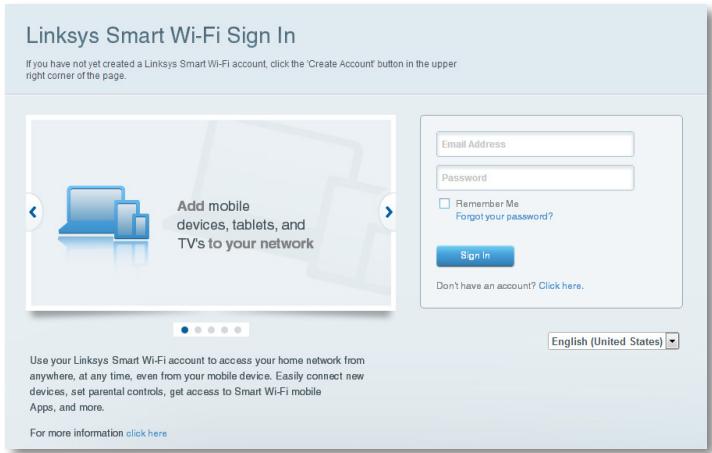

Pour se connecter au sans fil intelligent de Linksys :

1. Ouvrez le navigateur Web de votre ordinateur.
2. Rendez-vous au site www.linksyssmartwifi.com et connectez-vous à votre compte.

Si vous avez oublié votre mot de passer, cliquez sur Forgot your password? (vous avez oublié votre mot de passer?) et suivez les instructions à l'écran pour le recupérer.

Déactualisation d'un accès distant

Si vous désirez configurerer votre routeur uniquement lorsque vous estes sur leur réseau domestique, vous devriez-dessactiver l'accès distant.

Pour désactiver l'accès distant :

1. Ouvrez le sans fil intelligent de Linksys.

2. Dans Router Settings (paramètres du routeur), cliquez sur Connectivity (connectivité).

3. Cliquez sur l'onglet Administration, puis désélectionnez Allow remote access to Linksys Smart Wi-Fi (permètre l'accès à distance au sans fil intelligent de Linksys).

1. Cliquez sur OK.

Comment se connecter directement à votre routeur

Vous pouvez configurer votre routeur en y accédant directement sur votre réseau domestique au lieu d'utiliser le sans fil intelligent de Linksys par le biais d'Internet.

Pour vous connecter à votre routeur alors que vous étés sur votre réseau domestique :

1. Ouvrez le navigateur Web de votre ordinateur.
2. Rendez-vous à www.linksyssmartwifi.com et connectez-vous à votre routeur à l'aide du mot de passer du routeur que vous avez créé lorsque vous avez installé votre routeur. (Si aucune connexion Internet n'est disponible, cette adresse est redirigée vers votre routeur.)

Comment améliorer la vitesse de votre connexion sans fil

Suivez ces conseils afin d'améliorer la vitesse de connexion sans fil de votre réseau :

Assurez-vous que votre routeur se situe dans un bon endroit :
- Pour une zone de couverture la plus étendue, installez votre routeur après du centre de votre domicile, et après du plafond, si possible.
- Évitez de placer le routeur sur ou pres des objets métalliques (notamment des classeurs et meubles en métal), des surfaces réfléchissantes (par exemple du verre ou des miroirs) ou des murs en maconnerie.
- Toute obstruction peut affaibrir le signal sans fil (meme des objets non métalliques), donc moins il y a d'obstructions entre le routeur et l'appareil sans fil, plus vous obtiendarez une bonne connexion.
- Placez le routeur dans un endroit éloignée des autres apparèils électroniques, des moteurs et de l'éclairage fluorescent.
- Un grand nombre de variables de l'environnement peuvent affecter les performances du réseau, donc si vous signal sans fil est faisible, placez le réseau à plusieurs endroits et testez la force du signal afin de déterminer l'endetroit idéal.
- Si possible, mettez à niveau les interfaces réseau sans fil (notamment les cartes réseau sans fil dans les ordinateurs) des anciennes normes sans fil à la norme 802.11n. Si un pérophérique réseauté sans fil utilise une norme plus ancienne, les performances du réseau sans fil en entier pourraient être plus lentes.
- Si vous routeur est un routeur double bande, partagez le traffic de votre réseau, afin que le traffic de grand calibre utilise la bande de 5 GHz. Pour de plus amples renseignements, consultez la rubrique « Obtenir de plusieurs résultats avec votre routeur double bande » à la page 27.

Comment modifier le nom et le mot de passage du routeur

Vous pouvez modifier le nom (SSID) et le mot de passer de votre réseau, mais le cas échéant, tous les péripériques sans fil connectés à votre routeur perdron leur connexion Internet jusqu'à ce que vous les reconnectctiez à l'aide des nouveaux nom et mot de passer du réseau.

Pour modifier le nom du routeur et le mot de salle :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).

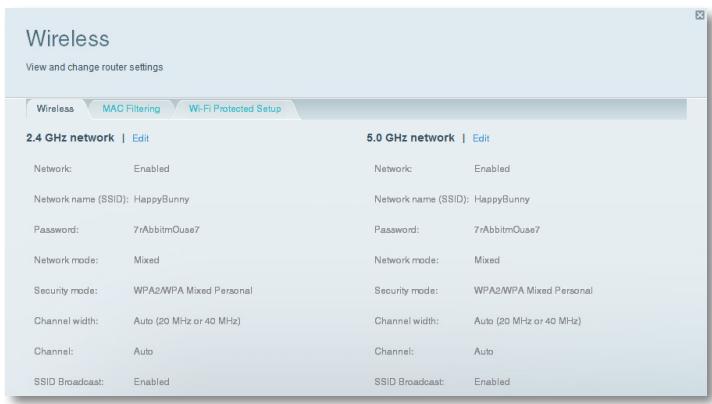

2. Dans Router Settings (paramètres du routeur), cliquez sur Wireless (sans fil).

1. Cliquez sur I'onglet Wireless (sans fil), puis cliquez sur Edit (modifier).

• Pour modifier le nom du réseau, tapez un nouveau nom dans la boîte Network name (SSID) (nom du réseau).

• Pour modifier le mot de passer du réseau, tapez un nouveau mot de passer dans la boîte Password (mot de passer).

• Cliquez sur OK pour appliquer vos modifications.

CONSEIL

Si vous possédez un routeur à double bande, chaque bande (2,4 GHz et 5 GHz) peut avoir un nom et un mot de passage de réseau distincts.

Modification du mot de passer d'accès local de votre routeur

Le mot de passer d'accès local de votre routeur a été réglé quand vous avez exécuté le logiciel d'installation du routeur, mais vous pouze le modifier en tout temps. Vous avez besoin du mot de passer du routeur pour modifier les paramètres du routeur quand vous n'avez pas de connexion Internet. Quand vous avez une connexion Internet, connectez-vous à votre compte sans fil intelligent de Linksys en suivant les consignes de la section « Comment se connecter au sans fil intelligent de Linksys » à la page 7.

Pour modifier le mot de passer d'accès local de votre routeur

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
2. Cliquez sur Connectivity (connectivite) sous Router Settings (paramètres du routeur).
3. Cliquez sur l'onglet Basic (paramètres de base).
4. Dans Router Password (mot de passer du routeur), tape le nouveau mot de passer, puis cliquez sur OK.

Modification du fuseau hora de votre routeur

Le fuseau hora de votre routeur devrait être régle à votre fuseau hora local

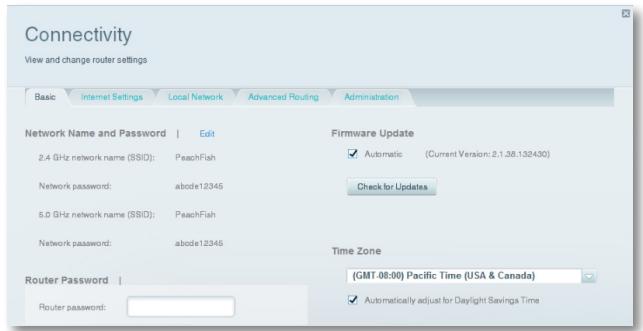

Pour régler le fuseau horsaire de votre routeur :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
2. Cliquez sur Connectivity (connectivité) sous Router Settings (paramètres du routeur).
3. Cliquez sur l'onglet Basic (paramètres de base), puis sélectionnez votre fuseau horsaire dans la liste déroulante Time Zone (fuseau horsaire) et cliquez sur OK.

Vérification de la vitesse de votre connexion Internet

REMARQUE

Pour executer le test de vitesse, vous devez acceder à l'Internet en utilisant le routeur que vous testez. Vous ne pouvez pas executer le test de vitesse à distance.

Pour vérifier la vitesse de votre connexion Internet :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
2. Cliquez sur Speed Test (test de début) sous Apps (applications). L'écran Speed Test (test de début) s'ouvre.

1. Cliquez sur Begin Test (commencer le test). Le test mesure vos vitesses de téléchargement et téléversement.

REMARQUE

Les vitesses de connexion Internet sont déterminées par divers facteurs, comprant le type de compte FAI, le traffic Internet local et mondial, ainsi que le nombre de périphériques dans votre domicile qui partagent la connexion Internet.

1. Cliquez sur Restart Test (redémarrer le test) pour l'exécuter à nouveau, puis cliquez sur Show History (afficher l'historique) pour afficher les résultats des tests précédents.

Connexion de péripériques à votre réseau

Votre routeur Linksys est le centre nerveux de votre réseau domestique. Notre routeur ouvre de façon sécuritaire l'Internet à votre réseau, et tous vos ordinateurs et périphériques réseau se fondent sur votre routeur pour passer des fichiers, multimédia et commandes de réseau d'une manière organisée et sans erreur. Qu'elle soit connectée avec des cables ou sans fil, chaque partie de votre réseau a besoin du routeur afin de fonctionner de façon friable avec les autres parties de votre réseau.

Connexion d'un ordinateur à votre réseau

Pour connecter un ordinateur à votre réseau :

1. À l'ordinateur à connecter, entrez les informations de connexion de votre réseau dans le gestionnaire de connexion sans fil.
2. ÀpRES que l'ordinateur se connecte à votre réseau, ouvre une session sans fil intelligent de Linksys, puis cliquez sur Device List (liste des périhériques) pour confirmer que votre routeur reconnait le nouvel ordinateur. Vous pouvez utiliser la liste des périhériques pour surveiller tous les périhériques connectés au réseau.

Connexion d'une imprimante USB

Quand vous installez une imprimante qui nécessite un cable, vous pouvez :

• suivre les instructions de l'imprimante pour la configurer, puis suivre les instructions du système d'exploitation de votre ordinateur pour partager l'imprimante avec votre réseau.
  -OU-
• Vous pouvez racorder une imprimante USB au port USB du routeur pour rendre l'imprimante disponible à tout ordinateur du réseau.

Quand vous configrez une imprimante sans fil, vousdezvezvousassurerque:

• votre imprimante a eté complètement configurée, à l'exception de sa connexion au réseau;
• votre imprimante prend en charge la norme de chiffrement sans fil WPA/WPA2;
• si vous imprimante sans fil prend en charge Wi-Fi Protected Setup, vous devriez utiliser Wi-Fi Protected Setup pour connecter l'imprimante à votre réseau. Consultez la rubrique « Connexion d'un périphérique à l'aide de Wi-Fi Protected Setup » à la page 12.

Pour connecter une imprimante USB à votre réseau par le biais du port USB du routeur :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
2. Cliquez sur Device List (liste des périhériques), puis sur Add a Device (ajouter un périhérique).

1. Sous Select the type of device to add to your network (seLECTIONnez le type de péripérisque à ajouter sur votre réseau), cliquez sur USB Printer (imprimante USB). L'écran Add a USB printer (ajouter une imprimante USB) s'affiche.

1. Suívez les instructions à l'écran pour télécharger et installer le logiciel VUSB (virtual USB) pour votre ordinateur.

Pour connecter une imprimante sans fil à votre réseau :

1. Suivez les instructions de l'imprimante pour la connecter à votre réseau. Utilisez l'information de connexion disponible dans le sans fil intelligent de Linksys ou enregistrée sur le bureau de votre ordinateur.
2. ÀpRES que l'imprimante se connecte à votre réseau, ouvre une session sans fil intelligent de Linksys, puis cliquez sur Device List (liste des péripériques) pour confirmer que vous routeur reconnait la nouvelle imprimante.

Connexion des autres péripériques

Bien d'autres types de périphériques réseau sans fil peuvent se connecter à votre réseau domestique, y compris :

• Consoles deieux
• Téléviseurs Internet et lecteurs multimédia
  Lecteurs de musique numérique
• Telefones intelligents

En raison du grand nombre de périphériques et modes de connexion, vous nevez entrer manuellement l'information de réseau dans les périphériques afin d'obtenir une connexion réseau réussie.

CONSEIL

Pour plus instructions sur la connexion d'une console deiaux àyerseau,consultezegalementlesrubriques：

• « Optimisation du réseau pour les produits et la téléphonie » à la page 35
• « Configuration du routage de ports » à la page 45
• « Configuration du déclenchement de plage de ports pour des yeux en ligne » à la page 48

Connexion manuellement d'un périphérique

Pour connecter manuellement un périphérique à votre réseau :

1. Suivez les instructions du périphérique pour le connecter à votre réseau. Utilisez l'information de connexion disponible du sans fil intelligent de Linksys ou enregistrée sur le bureau de votre ordinateur.
2. ÀpRES que le périphérique se connecte à votre réseau, ouvrez une session sans fil intelligent de Linksys, puis cliquez sur Device List (liste des périhériques) pour confirmer que votre routeur reconnaît le nouveau périhérique.

Connexion d'un périphérique à l'aide de Wi-Fi Protected Setup

Pour connecter un périphérique à l'aide de Wi-Fi Protected Setup™ :

1. Branchez et allumez le périphérique. Si le périphérique ne prend pas en charge Wi-Fi Protected Setup, suivez les instructions pour une installation réseau standard.
2. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
3. Dans Wireless (sans fil), cliquez sur l'onglet Wi-Fi Protected Setup.

4. Utilisez une des méthodes suivantes pour compléter la configuration :

5. Si le périphérique est doté d'un bouton Wi-Fi Protected Setup, appuyez sur ce bouton, puis cliquez sur le bouton Wi-Fi Protected Setup dans le sans fil intelligent de Linksys ou appuyez sur le bouton à l'arrête de votre routeur.

• Si le périphérique a un NIP de Wi-Fi Protected Setup, entrez ce numéro dans la boîte Device PIN (NIP périphérique) dans le sans fil intelligent de Linksys, puis cliquez sur Register (enregister).

• Si le logiciel d'installation du périphérique demande le NIP de Wi-Fi Protected Setup du routeur, entrez le numéro sous Router PIN (NIP du routeur) dans le sans fil intelligent de Linksys.

Router PIN

Affichage des détails du périphérique

Vous pouvez utiliser le sans fil intelligent de Linksys pour afficher les informations réseau de tout périphérique réseau.

Pour afficher les détails d'un périphérique réseau :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
2. Dans Apps (applications), cliquez sur Device List (liste des périhériques). L'écran Device List (liste des périhériques) s'ouvre.

1. Cliquez sur i dans le coin inférieur droit du périhérique.

Des informations sur le périphérique s'affichent à l'écran.

1. Cliquez sur OK.

Configuration du contrôle parental

You pouvez utiliser le contrôle parental de votre routeur pour :

définir à quels moments l'accès à Internet est autorisé;
- bloquer des sites Web en particulier ou encore, des sites Web en fonction de leur contenu;
- définir ces types de restrictions pour des ordinateurs en particulier.

CONSEIL

Lorsqu'une personne tente d'ouvoir un site Web bloqué, une page du sans fil intelligent de Linksys s'affiche. Pour afficher le contenu bloqué, vous doivent vous connecter à votre compte sans fil intelligent de Linksys et modifier les restrictions du contrôle parental.

Configuration du contrôle parental

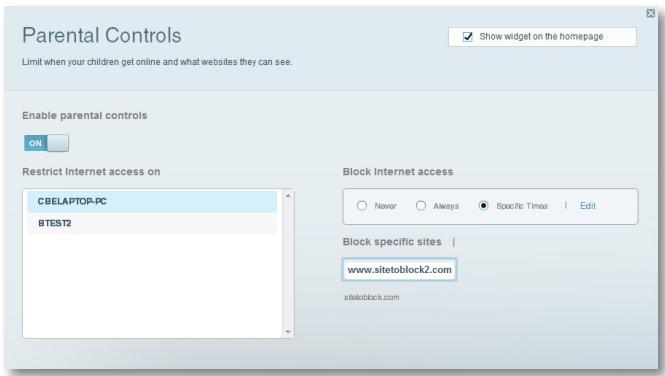

Pour définir le contrôle parental :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
2. Dans Apps (applications), cliquez sur Parental Controls (contrôle parental). L'écran Parental Controls (contrôle parental) s'affiche.

1. Pour activer le contrôle parental, cliquez sur le bouton Enable parental controls (activer le contrôle parental) de manière à ce que ON (Activé) soit affchéé.

CONSEIL

Il n'est pas nécessaire de configurer le contrôle parental pour chaque ordinateur de votre réseau domestique. Vous pouvez désirir de ne configurer le contrôle parental que sur les ordinateurs auxquels les enfants ont accès.

1. Pour sélectionner un ordinaire auquel le contrôle parental sera appliqué, cliquez sur le nom de l'ordinaire dans la liste Restrict Internet access on (restreindre l'accès à Internet sur).

2. Pour bloquer l'accès à Internet sur des ordinateurs, sous Block Internet access (bloquer l'accès à Internet):

3. Cliquez sur Never (ja mais) afin de permettre l'accès à Internet.

4. Cliquez sur Always (toujours) afin de tous jours bloquer l'accès à Internet.

5. Cliquez sur Specific Times (périodes précises) pour définir les périodes pendant lesquelles l'accès à Internet est autorisé.

6. Cliquez sur Edit (modifier) pour changer l'horaire d'accès à Internet. Vous pouvez glisser-deposer pour selectionner ou déslectionner une plage horaire.

1. PourbloquerdessitesWeben particulier:

a. Sous Block specific sites (bloquer des sites spécifique), cliquez sur Add (ajouter).

b. Entrez l'adresse Web (URL) du site Web à broquer, puis cliquez sur OK.
Vous pouze broquer jusqu'à dix sites Web.

CONSEIL

Il est plus facile de copier-coller une adresse Web que de l'entrée manuellement. Copiez l'adresse à partir du champ d'adresse de votre navigateur Web, puis collez-la dans une case disponible dans l'écran Block specific sites (bloquer des sites spécifique) du sans fil intelligent de Linksys.

1. Cliquez sur OK pour appliquer vos modifications.

Configuration de votre réseau d'invité

Vous pouvez utiliser le réseau d'invitation de votre routeur pour offrir à vos invitations un accès à Internet tout en restreignant leur accès aux autres ressources de votre réseau local. Pour empêcher les utilisateurs non autorisés d'utiliser votre accès Internet, votre réseau d'invitation nécessite la saisie d'un mot de passer. Le réseau d'invitation est activé par défaut.

Le réseau d'invite et le mot de passer de votre réseau sans fil sont configurés lorsque vous exécutez le logiciel d'installation du routeur, mais vous pouvez les modifier en tout temps.

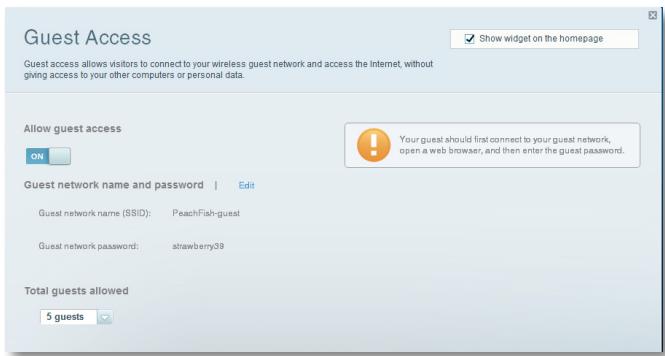

Pour configurer l'accès d'invite sur votre réseau :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
2. Dans Apps (applications), cliquez sur Guest Access (accès invite). Voitre réseau d'invite, qui a été configuré lors de l'installation du routeur, s'affiche.

• Pour activer ou désactiver l'accès d'invité, cliquez sur le bouton Allow guest access (autoriser l'accès invite).
• Le nom du réseau d'invite est général automatiquement à partir du nom de votre réseau sans fil 2,4 GHz.
• Pour modifier le mot de passer de votre réseau d'invite,-cliquez sur la case pres de Guest network password (mot de passer du réseau d'invite), puis entrez a nouveau le mot de passer.
  Pour modifier le nombre d'utiliseurs autorisés à utiliser le réseau d'invite simultanément, cliquez sur la liste déroulante sous Total guests allowed (nombre total d'invités autorisés), puis cliquez sur le nombre souhaité.

CONSEIL

Pour assurer la sécurité de votre réseau d'invite, cliquez sur Edit (modifier) pour modifier le mot de passer des invitations lorsqu'ils n'ont plus besoin d'avoir accès à leur compte.

1. Cliquez sur OK pour appliquer vos modifications.

CONSEIL

La première fois qu'un invite tente d'acceder à l'Internet à l'aide d'un navigateur Web, un écran Guest Access (accès invite) lui estprésenté. Pour continuer, il doit entraîre le mot de passer que vous luiavez fourni dans le champ Password (mot de passer), puis cliquer sur-login (connexion).

Creation d'une copie de sauvégarde de la configuration de votre routeur

Lorsque vous avez terminé de configurer votre routeur, vous devriez faire une copie de sauvegarde de vos paramètres pour être en mesure de les rétablir plus tard, au besoin. Pour plus de détails, consultez la rubrique « Création et restauration d'une copie de sauvegarde de la configuration de votre routeur » à la page 49.

Personnalisation du sans fil intelligent de Linksys

Vous pouvez personnelier la page d'accueil du sans fil intelligent de Linksys en ajoutant ou en retardant des objets. Les objets sont des versions miniatures des menus vous permettant de modifier les paramètres de base ou de vérifier l'état de votre réseau.

Utilisation des objets

Pour ajouter un objet :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
2. Ouvrez un menu, puis selectionnez Show widget on the homepage (afficher l'objet sur la page d'accueil) dans le coin supérieur droit.

Pour retirer un objet :

1. Dans la page d'accueil, cliquez sur le × dans le coin supérieur droit de l'objet que vous souhaitezPTRirer.

Personnalisation de la liste des péripériques

Vous pouvez modifier l'icone et la description de chaque périphérique de votre réseau.

Pour modifier l'apparence du périhérique :

1. Dans la Device List (liste des périphériques), cliquez sur le périphérique dont vous souhaitez modifier l'apparce. L'écran des renseignements sur le périphérique s'ouvre.

1. Pour modifier la description, cliquez sur Edit (modifier), saisissez le nouveau nom, puis cliquez sur OK.

1. Pour modifier l'icone, cliquez sur Change (modifier), cliquez sur une nouvelle icone, puis cliquez sur OK.

Utilisation d'un disque dur externe

Vue d'ensemble

Vous pouvez fixer la plupart des lecteurs USB (y compris une clé USB ou un lecteur externe à haute capacité) au port USB de votre routeur. Vous pouvez alors utiliser le lecteur comme stockage réseauté, comme serveur multimédia (pour les péripériques compatibles par exemple une télévision en réseau), et serveur FTP (File Transfer Protocol). Vous pouvez également préciser quels utilisateurs peuvent acceder au contentu du lecteur. Les menus peuvent changer.

Pour afficher l'etat et les paramètres de votre lecteur connecté :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).

2. Cliquez sur USB Storage (stockage USB) sous Apps (applications). L'onglet Status (état) affiche des informations, notamment:

3. la capacité et l'utilisation du lecteur;

4. l'etat de l'accès au dossier sécurisé;
5. les adresses pour acceder aux dossiers partages, le serveur FTP et le serveur multimédia.

Branchement d'un lecteur USB

Si un lecteur USB est déjà connecté au routeur, et que vous désirez raccorder un lecteur différent à ce port USB, vous doivent, tout d'abord, déconnecter l'ancien lecteur de manière sécuritaire.

Pour-retirer un lecteur USB du routeur de manière sécuritaire :

1. Ouvrez une session sans fil intelligent de Linksys, puis cliquez sur USB Storage (stockage USB) sous Apps (applications).
2. Dans l'onglet Status (état), clique sur Safely remove drive (retirer le périphérique en toute sécurité).
3. Debranchez l'ancien disque dur du routeur.

Pour raccorder un lecteur USB au routeur :

1. Connectez le lecteur USB à un port USB disponible à l'arrière de votre routeur. Voiture routeur détecte le disque dur.
2. Pourmettreàjourl'écranUSBStorage(stockageUSB)，vousdevrezpeutétrecliquer surRefresh(actualiser).

Utilisation de l'accès au dossier sécurisé

Pourquoi devrais-je utiliser l'accès au dossier sécurisé? Par défaut, quand vous connectez un lecteur USB à votre routeur, tout le contenu du lecteur est disponible pour un accès de lecture et d'écriture à toute personne se trouvant sur votre réseau local (aucune donnée d'authentication n'est requise). Toutefois, vous pouvez également rendre le lecteur et ses dossiers sécuritaire, afin que seuils les utilisateurs autorisés puissant acceder au contenu du lecteur.

CONSEIL

Quand Secure Folder Access (accès au dossier sécurisé) est activé, tout le lecteur USB est sécurisé.

Configuration des utilisateurs autorisés et des dossiers partagés

Pour activer l'accès aux dossiers partages :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
2. Cliquez sur USB Storage (stockage USB) sous Apps (applications), puis cliquez sur l'onglet Folder Access (accès au dossier).

1. Cliquez sur le paramètre Secure Folder Access (accès au dossier sécurisé) pour l'activer.

Secure Folder Access

La liste Authorized users (utilisateurs autorisés) s'affiche.

1. Dans la liste Authorized users (utilisateurs autorisés), entrez le Nombre (nom d'utilisateur) et le Password (mot de passer) de chaque nouvel utiliser.

Deux comptes, Admin et Guest (invite), sont déjà configurés et ne peuvent être supprimés.

1. Sélectionné les autorisations que vous souhaitez attribuer à l'utilisateur.
2. Read Only (lecture seule) permet à l'utilisateur de dire (ouvrir) le fichier.
3. Read & Write (lecture et écriture) permet à l'utilisateur de dire, de renomer, d'écraser et de supprimer le fichier. L'utilisateur peut aussi enregistrer de nouveaux fichiers dans le dossier.
4. Cliquez sur Select Share (seLECTIONner un partage). La boîte de dialogue Select Existing Share (seLECTIONner un partage existant) s'ouvre.
5. Si le dossier partagé est déjà configuré :

a. Cochez la case pres de chaque dossier auquel vous souhaitez donner accès à l'utilisateur, puis cliquez sur OK.

1. Si vous doivent configurer le dossier partagé :

a. Cliquez sur Create new share (créer un nouveau partage). La boîte de dialogue Create new share (créer un nouveau partage) s'ouvre.

b. Cliquez sur le bouton près du dossier que vous souhaitez partager.

Pour afficher les sous-dossiers, cliquez sur l'icone > pres du nom du dossier.
Pour returner au dossier parent, cliquez sur l'icone dans le haut de la liste.
- Pour sélectionner tout le lecteur, sélectionnez Share entire storage device (partager la totalité du périphérique de stockage).

CONSEILS

• Le nom du dossier sélectionné est automatiquement besoin comme nom de partage.
• Vous ne pouvez pas seLECTIONner plus d'un dossier pour chaque partage.

Pour utiliser un nom de partage différent, entrez le nom dans le champ Share name (nom du partage).

c. Cliquez sur OK.

d. Cochez la case pres de chaque dossier auquel vous souhaitez donner accès à l'utilisateur, puis cliquez sur OK.

1. Cliques sur Add User (ajouter un utiliser).

2. Dans la liste Authorized users (utilisateurs autorisés), vous pouvez aussi :

3. Cliquer sur Edit (modifier) pour modifier les données d'authentication d'un utiliser.

4. Cliquer sur Shares (partages) pour modifier les partages accessibles à un utilisateur.
5. Cliquez sur Delete (supprimer) pour supprimer le compte de l'utilisateur.

Comment accéder aux dossiers partages

Pour acceder aux dossiers partages à partir de votre réseau :

1. Dans le sans fil intelligent de Linksys, cliquez sur USB Storage (stockage USB) sous Apps (applications).
2. Dans l'onglet Status (état), prenez note des informations sous Folder Access (accès au dossier). Vous aurez besoin de cette adresse pour acceder aux dossiers partages à partir d'un gestionnaire de fichiers.

Folder Access

1. Entrez l'adresse d'accès dans votre gestionnaire de fichiers.

CONSEIL

Vous pouvez habituèlement identifier le dossier en naviguant dans le gestionnaire de fichiers de votre ordinateur.

1. Entrez votre nom de compte d'utilisateur et votre mot de passer. Le contenu du lecteur (fichiers et dossiers) s'affiche dans une fenêtre.
2. Utilisez le gestionnaire de fichiers pour ouvrir, copier ou afficher le contenu du dossier.

CONSEILS

Les gestionnaires de fichiers affichent le contenu de plusieurs manières, mais vous pouvez généralement utiliser ces actions courantes pour naviguer dans les dossiers :

• Cliquez ou double-cliquez sur un dossier pour l'ouvrir.
• Cliquez, double-cliquez ou cliquez avec le bouton droit de la souris sur un fichier pour l'ouvrir, le copier ou visionner son contenu.
  Glissez un fichier à partir d'une autre fenêtre et déposeze le dans la fenêtre du dossier partagé pour le copier dans ce dossier. (Pour copier un fichier vers le dossier partagé, votre compte d'utilisateur doit avoir un accès en écriture.)

Configuration de votre routeur comme serveur multimédia

Qu'est-ce qu'un serveur multimédia et comment devrais-je l'utiliser? Un serveur multimédia vous permet de partager du contenu multimédia dans tout votre réseau. Your routeur peut servir de serveur multimédia si une clé USB y est annexée et si vous ave un périphérique UPnP AV (audio-video) ou compatible à DLNA (Digital Living Network Alliance) à votre domicile. Des exemples de périphériques UPnP AV comprend les lecteurs multiméias numériques, les consoles de peux doté d'un lecteur multimédia intégré et les cadres de photo numérique.

Par exemple, si vous avez un adaptateur multimédia numérique transmettant du contenu vers votre système de divertissement et votre routeur est configuré comme serveur multimédia, alors l'adaptateur multimédia numérique peut acceder au lecteur USB externe connecté à votre routeur.

Vous pouvez préciser quels dossiers sont utilisés par le serveur multimédia, ajouter et supprimer des dossiers en plus d'indiquer la fréquence à laquelle s'effectueront les analyses du contenu.

REMARQUE

Le modele EA3500 ne prend pas en charge les fonctionnalités de serveur multimédia.

Pour configurer votre routeur comme serveur multimédia :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
2. Cliquez sur USB Storage (stockage USB) sous Apps (applications). L'écran USB Storage (stockage USB) s'ouvre.
3. Cliquez sur l'onglet Media Access (accès multimédia).

1. Cliquez sur le paramètre Enable Media Server (activer le serveur multimédia) pour l'activer.

Enable Media Server

1. Cliquez sur Add New Folder (ajouter un nouveau dossier). La boîte de dialogue Add New Folder (ajouter un nouveau dossier) s'ouvre.

1. Cliquez sur le bouton après du dossier que vous souhaitez partager, puis cliquez sur OK.

2. Pour afficher les sous-dossiers, cliquez sur l'icone pres du nom du dossier.

3. Pour returner au dossier parent, cliquez sur l'icone dans le haut de la liste.

CONSEILS

• Le nom du dossier sélectionné est automatiquement besoin comme nom de partage.

• Vous ne pouvez pas seLECTIONner plus d'un dossier à la fois.

• Cliquez sur OK de nouveau pour enregistrer les modifications.

Connexion de votre périphérique UPnP au serveur multimédia

Après avoir configuré le serveur multimédia de votre routeur, vous devez connecter un périphérique compatible avec UPnP (par exemple, une console deiaux video ou un lecteur multimédia numérique compatible avec UPnP) au réseau pour etre en mesure de dire le contenu du serveur multimédia.

Pour connecter un périphérique UPnP au serveur multimédia de votre routeur :

1. Connectez votre péripérisque UPnP à votre réseau local à l'aide d'un cable Ethernet ou d'une connexion sans fil. Si vous vous connectez sans fil, vous doivent connaître votre nom d'utilisateur et leur mot de passer pour acceder au réseau. Pour obtenir de l'aide, consultez la documentation de votre péripérisque.
2. Sur votre périphérique UPnP, désisissez le nom de serveur multimédia de votre routeur comme source multimédia. (Consultez la rubrique « Configuration de votre routeur comme serveur multimédia » à la page 21).
3. Consultez la documentation de votre périphérique UPnP pour obtenir de l'aide sur la lecture de contenu multimédia sur le périphérique.

Accès à distance au périphérique de stockage

Pourquoi devrais-je acceder à distance le péripérisque de stockage de mon serveur? ÀpRES avoir activé le serveur FTP (File Transfer Protocol) du serveur, vous pouvez acceder aux fichiers du lecteur externe connecté au serveur à partir de n'importe quel endroit, en utilisant un navigateur Web ou un client FTP.

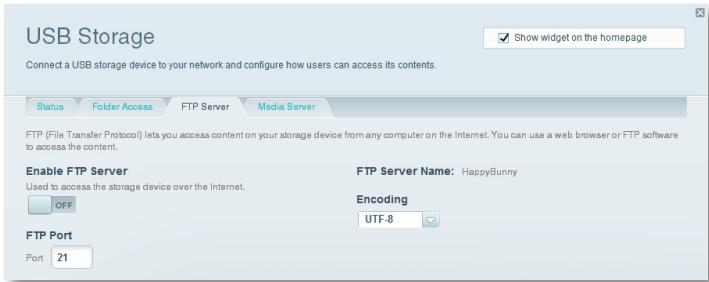

Pour configurer le serveur FTP :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
2. Cliquez sur USB Storage (stockage USB) sous Apps (applications). L'écran USB Storage (stockage USB) s'ouvre.
3. Cliquez sur l'onglet FTP Server (serveur FTP).

1. Cliquez sur le paramètre Enable FTP Server (activer le serveur FTP) pour l'activer.

Enable FTP Server

1. Il est recommendé de conserver les paramètres par défaut pour FTP Port (port FTP) et Encoding (encodage), sauf si vous étés un utiliser chevronné et avez de bonnes raisons de modifier ces paramètres.
2. Cliquez sur OK.

3. Cliquez sur l'onglet Status (état).

4. Prenez note des informations sous FTP Server (serveur FTP). Vous aurez besoin de ces informations pour acceder à distance au périphérique de stockage.

1. Pour acceder au périphérique de stockage à l'aide d'un navigateur Web :

a. Ouvrez un navigateur Web.
b. Dans le champ Address (adresse) ou URL du navigateur, entrez l'adresse indiquée dans l'onglet Status (état) ci-dessus, en début avec ftp://... Si vous utilisez DDNS (Dynamic Domain Name Service), vous pouze aussi utiliser le nom de domaine de votre routeur.
c. Entrez votre nom de compte d'utilisateur et votre mot de passer. Il s'agit du nom et du mot de passer que vous avez configuré dans la liste Authorized users (utilisateurs autorisés) pour les dossiers partages. Consultez la rubrique « Configuration des utilisateurs autorisés et des dossiers partages » à la page 19.

Le contenu du lecteur (fichiers et dossiers) s'affiche dans une fenetre de navigation.

d. Cliquez sur un fichier pour le télécharger sur votre ordinateur ou glissez-deposez un fichier à partir du gestionnaire de fischiers de votre ordinateur vers la fenêtre de navigation pour téléverser un fichier (uniquement si vous avez accès en lecture et en écriture).

1. Pour acceder au périphérique de stockage à l'aide d'un client FTP :

a. Executez le logiciel de client FTP.
b. Consultez l'aide du logiciel pour déterminer comment vous pouvez vous connecter à un site FTP. Utilisez les informations suivantes pour vous connecter :

• L'adresse indiquée dans l'onglet Status (état) ci-dessus, en début avec ftp://... Si vous utilisez DDNS (Dynamic Domain Name Service), vous pouvez aussi utiliser le nom de domaine de votre réseau.

• Les nom d'utilisateur et mot de passer. Il s'agit du nom et du mot de passer que vous avez configuré dans la liste Authorized users (utilisateurs autorisés) pour les dossiers partages. (Consultez la rubrique « Configuration des utiliseristes autorisés et des dossiers partages » à la page 19).

• Le port et l'encodage sélectionns lors de la configuration de votre serveur FTP (il s'agit habituèlement du port 21 et de l'encodage UTF-8)

c. Consultez l'aide du logiciel pour déterminer comment vous pouvez télécharger et téléverser des fichiers.

CONSEILS

Les clients FTP et les navigateurs Web affichent le contenu de plusieurs manières, mais vous pouvez généralement utiliser ces actions courantes pour naviguer dans les dossiers FTP :

• Cliquez sur le nom d'un dossier pour l'ouvrir.
• Cliquez sur deux points (.ou sur la flèche vers le dossier de niveau supérieur pour ouvrir le dossier parent.
• Cliquez ou cliquez avec le bouton droit de la souris sur un fichier pour le télécharger ou pour visionner son contenu.
  Glissez un fichier à partir d'une autre fenêtre et déposeze-le dans la fenêtre FTP pour le téléverser. (Pour téléverser un fichier, votre compte d'utilisateur doit avoir un accès en écriture.)

Configuration : avancée

Configuration manuelle de votre routeur

Meme si la meilleure méthode pour configurer votre routeur consiste à exéçuter son logiciel de configuration, les utilisateurs Experts peuvent désirir de le configurer manuellement. Si vous désisissez cette méthode, soyez prudents lorsque vous modifiez les paramètres.

Configuration manuelle de votre routeur :

1. Branchez l'adaptateur d'alimentation de votre routeur à une prise murale.
2. Branchez un cable Ethernet à l'ordinateur, puis à l'un des ports Ethernet numérotés (bleus) à l'arrière de votre routeur.
3. Débranchez le cable du port Internet du routeur.
4. Ouvrez un navigator Web sur l'ordinateur et accedez à la page www.linksyssmartwifi.com. (Si aucune connexion Internet n'est disponible, cette adresse est redirigée vers votre routeur.)
5. Entrez admin comme nom d'utilisateur, puis entrez le mot de passer par défaut (admin). Le menu principal s'ouvre.
6. Àprous avoir terminé la configuration,clinquez sur Save (enregister) et fermez la fenetre du navigateur Web.

CONSEIL

Pour obtenir une description des paramètres, cliquez sur Help (aide) en haut de l'écran.

Configuration manuelle de votre connexion Internet

Votre connexion Internet est configurée lorsque vous exécutez le programme de configuration. Toutefois, certains fournisseurs d'accès Internet (FAI), en particuliers ceux hors des États-Unis, peuvent nécessiter une configuration manuelle de la connexion Internet de votre routeur.

Configuration des paramètres de base de la connexion Internet

Pour configurer manuellement la connexion Internet de votre routeur :

1. Utilisez un cable Ethernet pour raccorder un port Ethernet sur votre routeur au port Ethernet de votre ordinateur.
2. Débranchez le cable du port Internet du routeur.
3. Ouvrez un navigateur Web sur l'ordinateur et accededez à la page www.linksyssmartwifi.com. (Si aucune connexion Internet n'est disponible, cette adresse est redirigée vers votre routeur.)
4. Connectez-vous à votre routeur à l'aide du mot de passer par défaut, admin.
5. Dans Router Settings (paramètres du routeur), cliquez sur Connectivity (connectivité). La page Connectivity (connectivité) s'ouvre et affiche l'onglet Basic (paramètres de base).

1. Prés de Type of Internet Connection (type de connexion Internet), cliquez sur Edit (modifier).

2. Sélectionnez le type de connexion Internet de votre FAI dans la liste déroulante. Remplissez les Paramètres facultatifs uniquement si vous FAI l'excige.

CONSEIL

Pour obtenir une description des champs, cliquez sur Help (aide) en haut de l'écran.

1. Cliquez sur OK.

Paramètres de connexion Internet IPv6

IPv6 est un nouveau protocole IP se basant sur les en-têtes de paquets simplifiés et nécessitant IPSec. Il offre également une meilleure prise en charge des IP et périhériques informatiques mobiles.

REMARQUE

Pour utiliser les paramètres de connexion Internet IPv6 de votre routeur, votre fournisseur d'accès à Internet doit prendre en charge le service IPv6. Pour plus d'information sur ce service, communiquez avec votre FAI.

Pour configurer manuellement les paramètres IPv6 de votre routeur :

1. Utilisez un cable Ethernet pour raccorder un port Ethernet sur votre routeur au port Ethernet de votre ordinateur.
2. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
3. Dans Router Settings (paramètres du routeur), cliquez sur Connectivity (connectivité). La page Connectivity (connectivité) s'affiche.
4. Cliquez sur l'onglet Internet Settings (paramètres Internet), puis cliquez sur IPV6.

1. Cliquez sur Edit (modifier). Vous pouvez maintainant modifier les paramètres suivants:

2. IPv6 - Automatic (automatique) — Sélectionnez l'option Enabled (activé) pour utiliser IPv6 pour tous les adressages de réseau.

3. DUID (nom d'utilisateur du périphérique) — Utilisé par DHCP pour identifier les clients réseau.
4. 6rd Tunnel (tunnel 6rd) — Permet au routeur d'envoyer des adresses IPv6 des réseaux IPv4. Pour qu'il soit possible d'activer cette option, IPv6 - Automatic (automatique) ne doit pas être sélectionné. Pour que votre routeur puisse gérer les paramètres 6rd Tunnel (tunnel 6rd) (par exemple les prefixes et les masques d'adresses), réglez le paramètre 6rd Tunnel (tunnel 6rd) à Automatic (automatique). Sélectionnez Manual (manuel) pour modifier ces paramètres manuellement.
5. Prefix (préfixe) — Saisissez l'adresse du préfixe utilisé pour le tunnel fourni par votre fournisseur d'accès.
6. Prefix Length (longueur du préfixe) — Saisissez la longueur de l'adresse du préfixe utilisé pour le tunnel, fourni par votre fournisseur d'accès.
7. Border Relay (relais frontière) — Saisissez l'adresse du relais frontière pour le tunnel, fourni par votre fournisseur d'accès.

8. IPv4 mask length (longueur du masque IPv4) — Entrez la longueur du masque de l'adresse IPv4 utilisé par le tunnel fourni par votre FAI.

9. Cliquez sur OK.

Associer un routeur à votre compte sans fil intelligent de Linksys

Pour associer un autre routeur à votre compte sans fil intelligent de Linksys:

1. Execuétz le programme Setup pour le routeur supplémentaire. Lorsque la configuration est terminée, le système vous demande de créé un nouveau compte sans fil intelligent de Linksys.

2. Plutôt que de creer un nouveau compte, cliquez sur Login (connexion) dans le haut de l'écran. Vous doivent enter votre nom d'utilisateur (vous adresse courriel) et votre mot de passer.

3. Entrez le nom et le mot de passer correspondant à votre compte sans fil intelligent de Linksys d'origine, puis cliquez sur Log in (connexion). Le routeur supplémentaire est ajouté à votre compte sans fil intelligent de Linksys.

4. Pour configurer un autre routeur, ouvre une session dans le sans fil intelligent de Linksys, puis selectionnez le SSID (nom du réseau) du routeur dans la liste déroulante en haut de l'écran.

Obtenir de plusieurs résultats avec votre routeur double bande

J'ai acheté un routeur double bande, mais je ne suis pas certain d'obtenir des résultats optimaux. Que doit je vérifier? Parmi les principales raisons motivating l'achat d'un routeur double bande, la plus courante est d'obtenir une bande passante suffisante pour diffuser des vidés haute définition. Le propriétaire du routeur souhaite aussi s'assurer que ses flux video ne seront pas interrompus par le reste du traffic réseau. Pour obtenir de更好地 résultats avec votre routeur double bande, vous pouvez:

• Mettre à niveau vos clients sans fil
  Répartir votre traffic réseau

Mettre à niveau vos clients sans fil

Si vous possédez des adaptateurs réseau ne prendant en charge que les ancîennes normes de réseau sans fil, comme 802.11b, vous devriez envisager de lesmettre à niveau en installing des adaptateurs réseau sans fil N (802.11n). Les apparèils utilisant la norme de réseau sans fil B (802.11b) peuvent ralentir l'ensemble de votre réseau sans fil. Pour obtenir de更好地 résultats, tous vos apparèils dévaient utiliser la norme de réseau sans fil N. Vous pouvez ensuite sélectionner le mode réseau Wireless-N Only (sans fil N seulement) ci-dessous.

REMARQUE

Si vous sélectionnez Wireless-N Only (sans fil N seulement), vous devrez peut-être modifier temporairement vos paramètres réseau et désirir le mode Mixed (mixte), pour offrir un accès aux invitations n'utilisant pas la norme de réseau sans fil N.

Répartir votre traffic réseau

La meilleure manière d'améliorer le rendement multimédia de votre réseau sans fil consiste à répartir votre traffic réseau dans les deux bandes (plages de fréquences radio) de votre routeur. Your routeur prend en charge les bandes de 2,4 GHz et de 5 GHz en tant que réseaux sans fil distincts, pour vous aider à mistrieux gérer le traffic réseau.

Habituèlement, le traffic reseau sans fil est réparti de la manière suivante : la bande de 2,4 GHz est utilisé pour les tâches Internet de base, comme la navigation sur le Web, les courriels et les téléchargesments, tandis que la bande de 5,0 GHz est utilisé pour les flux multimédia. Plusieurs raisons motivent cette approche :

• Mème si la bande de 2,4 GHz est plus sollicitée par le traffic réseau provenant de vos voisins, elle est parfaite pour transmettre le traffic réseau de base, qui n'est pas sensible à la latence (par exemple, les courriels).
• Mème si vous étés connecté à votre propre réseau sans fil, vous partagez tout de même un « espace de transmission » avec les réseaux voisins.
• La bande de 5 GHz est beaucoup moins sollicitée que la bande de 2,4 GHz, alors elle est ideale pour la transmission de contenu multimédia.
• La bande de 5 GHz offre un plus grand nombre de canaux disponibles, alors vous avez la possibilité d'obtenir votre propre canal dédié et libre de toute interférence pour votre réseau sans fil.

Par défaut, votre routeur double bande utilise le même nom de réseau sur les deux bandes de 2,4 GHz et de 5 GHz. La manière la plus simple de segmenter votre traffic réseau consiste à renomer l'un de vos réseaux sans fil. Avec un nom distinct et évocateur, il sera plus facile de se connecter au réseau approprié.

Pour reconfigurer votre réseau sans fil :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
2. Dans Router Settings (paramètres du routeur), cliquez sur l'onglet Wireless (sans fil). La page Wireless (sans fil) s'ouvre et affiche l'onglet Wireless (sans fil).

1. Cliquez sur Edit (modifier) pres de la bande reseau que vous souhaitez modifier. Au besoin, modifiez les parametes ci-dessous :

a. Enabled (activé) — Désélectionné cette option pour désactiver la bande de réseau.
b. Network name (SSID) (nom du réseau) — Vous pouvez fournir un nom SSID unique pour chaque bande de votre réseau sans fil. La longueur du nom ne doit pas dépasser 32 caractères.
c. Password (mot de passer) — Vous pouvez fournir un mot de passer unique pour chaque bande de votre réseau sans fil.
d. Network mode (mode réseau) — Notre choix dépend des clients qui se connecteront à votre réseau. Si tous vos apparèils peuvent utiliser le réseau sans fil N, vous pouvez sélectionner Wireless-N Only (sans fil N seulement) pour l'une ou l'autre des bandes.

Pour la bande de 2,4 GHz, vous pouvez selectionner :

• Mixed (mixte)
• Wireless-N Only (sans fil N seulment)
• Wireless-G Only (sans fil G seulment)

Pour la bande de 5 GHz, vous pouvez selectionner :

• Mixed (mixte) (par défaut), qui accepte les connexions de clients utilisant 802.11a et 802.11n
• Wireless-N Only (sans fil N seulment) (802.11n seulment)
• Wireless-AC Only

e. Security mode (mode de sécurité) — Vous pouvezCHOISIR diverses options de sécurité pour les reseaux de 5 GHz et 2,4 GHz. Si le mode de sécurité choisi nécessite une phrase de verification, un champ Passphrase (phrase de verification) s'affiche et vous devez le replir. Vous pouvez selectionner :

• None (aucune sécurité)
  WEP
  WPA Personal (WPA personnel)
  WPA Enterprise (WPA Enterprise)
  WPA2 Personal (WPA2 personnel)
  WPA2 Enterprise (WPA2 Enterprise)
  WPA2/WPA Mixed Personal (mode mixte WPA2/WPA personnel)
  WPA2/WPA Mixed Enterprise (mode mixte WPA2/WPA enterprise)

CONSEIL

Pour obtenir de plusieurs résultats, les réseaux sans fil N devraient utiliser le mode de sécurité WP2 personnel (WP2 personnel).

f. Channel width (largeur du canal) — Nous recommendons de conserver le parametre par defaut (Automatic) pour chaque bande. En mode Automatic (automatique), le routeur et les clients du réseau passent automatiquement au mode 40MHz si:

• Vos clients sans fil prennant en charge le mode 40 MHz (parfois appelé mode Bonded [lié]), qui lie deux canaux de 20 MHz pour améliorer le rendement.
  Il n'y a pas d'interfERENCEAdjacente.

Avec un plus grand nombre de canaux disponibles et un risque moindre d'interférences sur la bande de 5 GHz, vous pouvez forcer l'utilisation du mode 40 MHz.

Pour la bande de 2,4 GHz, vous pouvez selectionner :

• Auto (20 MHz or 40 Mhz) (automatique)
  20 MHz Only (20 MHz installment)

Pour la bande de 5 GHz, vous pouvez selectionner :

• Auto (seLECTION automatique à partir des options ci-dessous)
  20 MHz Only (20 MHz installment)
  40 MHz Only (40 MHz installment)
  80 MHz Only (80 MHz installment)

g. Channel (canal) — Choisissez le canal utilisé par chaque bande. Notre routeur sélection automatiquement le canal compteant le moins d'interférences, si vous conservez le paramètre par défaut Auto. Il est recommendé de conserver les paramètres par défaut pour les deux bandes.

1. Cliquez sur OK pour enregistrer les modifications.

Contrôle de l'accès au réseau

Pourquoi devrais-je contrôle l'accès à mon réseau sans fil? Par défaut, le logiciel d'installation active la sécurité WPA (Wi-Fi Protected Access) utilisant le mode mixte WPA2/WPA. Si vous avez configuré votre réseau sans fil manuellement et n'avez pas activé la sécurité sans fil, leur réseau sera « ouvert » et toute personne utilisant un apparéil Wi-Fi à proximité pourrait y avoir accès.

Qu'est-ce que le Filtrage MAC? Si vous choisissez de ne pas utiliser les caractéristiques de sécurité intégrées à votre routeur, vous pouze contrôler l'accès à votre réseau sans fil à l'aide du Filtrage MAC. Chaque péripérisque réseau possède une adresse MAC (Media Access Control) unique de 12 chiffres. À l'aide du Filtrage MAC, vous pouze désirir de n'autoriser que les adresses MAC connues (péripérisques connus) à acceder à votre réseau. Vous pouze aussi exclure certaines adresses MAC ou leur interdire l'accès à votre réseau sans fil.

CONSEIL

Le Filtrage MAC n'est pas une méthode de sécurité puissant. La meilleure manière de protégger votre réseau consiste à utiliser la sécurité WPA2.

Exemple: Puisque chaque configuration de filtrage MAC est unique, la procédure suivante utilise l'exemple le plus simple qui soit pour la configuration du filtrage MAC, en ne donnant accès au réseau qu'a un seul péripérisque sans fil.

CONSEIL

Vous pouvez aussi utiliser le filtrage MAC pour empêcher certains ordinateur d'acceder à votre réseau en selectionnant Deny (bloquer). Toutefois, il est plus facile de désir l'option Allow (autoriser) pour n'autoriser que certains péripériques connus,只不过 que d'exclure des péripériques inconnus.

Pour configurer le filtrage MAC afin de permettre à un seul périphérique sans fil d'acceder au réseau :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
2. Dans Router Settings (paramètres du routeur), cliquez sur l'onglet Wireless (sans fil). La page Wireless (sans fil) s'affiche.
3. Cliquez sur l'onglet MAC Filtering (filtrage MAC).

1. Sélectionnez Enabled (activé) après de MAC Filters (filtres MAC), puis sélectionnez Allow access for ONLY the listed MAC addresses (autorisier l'accès UNIQUÉMENT aux adresses MAC indiquées).

MAC Filters

Filter options

1. Cliquez sur Add MAC Address (ajouter une adresse MAC), puis entrez l'adresse MAC dans la MAC Filter List (liste de filtrage d'adresses MAC) et cliquez sur Save (enregistrer).

Amélioration de la sécurité à l'aide du pare-feu intégré

Pourquoi devrais je modifier mes paramètres de sécurité? Par défaut, les paramètres de pare-feu dans votre routeur ont été optimisés pour la plupart des environnementes domestiques, de sorte qu'aucun changement n'est nécessaire. Le pare-feu SPI (Stateful Packet Inspection) est activé par défaut. De plus, les requêtes anonymes provenant d'Internet et les requêtes IDENT sont bloquées par défaut. Tous les filtres Web sont désactivés, parce que leur activation peut cause des problèmes sur des sites utilisant des objets ActiveX, Java ou des cookies.

Modification des paramètres du pare-feu

Pour modifier les paramètres de votre pare-feu :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
2. Dans Router Settings (paramètres du routeur), cliquez sur Security (sécurité). La page Security (sécurité) s'ouvre et affiche l'onget Firewall (pare-feu).

1. Vous pouvez maintainant modifier les paramètres suivants :

CONSEIL

Pour obtenir une description des paramètres, cliquez sur Help (aide) en haut de l'écran.

• Firewall: SPI firewall protection (pare-feu : protection par pare-feu SPI) — Cette option vous aide à protéger votre réseau local contre les menaces provenant d'Internet. Par défaut, cette option est activée. Sur certains modèles de routeur, ce paramètre se subdivise en options pour IPv6 et IPv4, pour vous permettre de les géné r séparément.

MISE EN GARDE

Pour vous aider à protégger votre réseau, vous devriez vous assurer que cette option est activée.

• IPSec Passthrough (intercommunication IPSec) — La technologie IPSec (Internet Protocol Security) désigne une série de protocoles utilisés pour la mise en place d'un échange sécurisé des paquets au niveau de la couche IP. Les clients VPN du réseau local peuvent étabir un tunnel VPN IPSec à travers le routeur. Par défaut, cette option est activée.

• PPTP Passthrough (intercommunication PPTP) — Le protocole PPTP (Point-to-Point Tunneling Protocol) permet d'étabrir un tunnel PPP (Point-to-Point Protocol) à travers un réseau IP. Les clients VPN du réseau local peuvent étabrir un tunnel VPN PPTP à travers le routeur. Par défaut, cette option est activée.
  L2TP Passthrough (intercommunication L2TP) — Le protocole L2TP (Layer 2 Tunneling Protocol) permet d'étabrir une session point à point par Internet sur la couche liaison de données (2). Les clients VPN du réseau local peuvent étabrir un tunnel VPN L2TP à travers le routeur. Par défaut, cette option est activée.

• Internet filters: (filtres Internet :)

• Filter anonymous Internet requests (filtrage des requêtes Internet anonymes) — Ce filtré bloque les requêtes provenant d'Internet, par exemple les requêtes Ping, lorsque la source est inconnue. Par défaut, cette option est activée.

• Filter multicast (filtrage multidiffusion)—La multidiffusion permet à une transmission unique d'atteindre plusieurs destinataires dans votre réseau local. Sélectionnez cette option pour bloquer la multidiffusion. Cette option est désactivée par défaut.
• Filter Internet NAT redirection (filtrre la redirection NAT Internet) — Cette option permet d'interdire à un ordinateur de votre réseau d'utiliser une adresse URL ou une adresse IP pour acceder au serveur local. Sélectionnez cette fonction pour activer le contrôle. Cette option est désactivée par défaut. Sur certains modèles de routeur, cette option s'applique à Internet IPv4 seulement.

• Filter ident (Port 133) (Filtrage ident) — Ce filtré empêche les intrus d'acceder à votre routeur par le biais d'Internet à l'aide du port 113. Par défaut, cette option est activée.

• Cliquez sur Save (enregisterr) pour enregisterr vos modifications.

Modification des paramètres du pare-feu IPv6

Sur certains modèles de routeur, le pare-feu IPv6 vous permet de personneliser les services de port IPv6 pour les applications. Lorsque des utilisateurs envoient ce type de requête vers votre réseau par le biais d'Internet, le routeur transfère ces requêtes vers l'ordinateur approprié.

REMARQUE

Pour utiliser les paramètres de connexion Internet IPv6 de votre routeur, votre fournisseur d'accès à Internet doit prendre en charge le service IPv6. Pour plus d'information sur ce service, communiquez avec votre FAI.

Pour configurer les paramètres du pare-feu IPv6 :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
2. Dans Router Settings (paramètres du routeur), cliquez sur Security (sécurité). La page Security (sécurité) s'ouvre et affiche l'onglet Firewall (pare-feu).

1. Cliquez sur Add IPv6 Firewall Setting (ajouter les paramètres du pare-feu IPv6). Vous pouvez maintainant modifier les champs suivants :

2. Description — Entrez une description de l'application.

3. Protocol (protocole) — Sélectionnez TCP, UDP ou Both (les deux) (valeur par défaut).
4. IPv6 Address (adresse IPv6) — Entrez l'adresse IPv6 de l'ordinateur qui receives la traffic entrant.

5. Allow (autoriser) — Sélectionnez la plage de ports utilisée par le traffic entrant.

6. Cliquez sur Save (enregistrer) pour enregistrer vos modifications. La liste est mise à jour et contient notamment Maintenant les paramètres que vous avez enregistrés.

7. Pour modifier un paramètre enregistré, cliquez sur Edit (modifier) après celui-ci.

8. Pour supprimer un paramètre enregistré, cliquez sur Remove (supprimer) après de celui-ci.

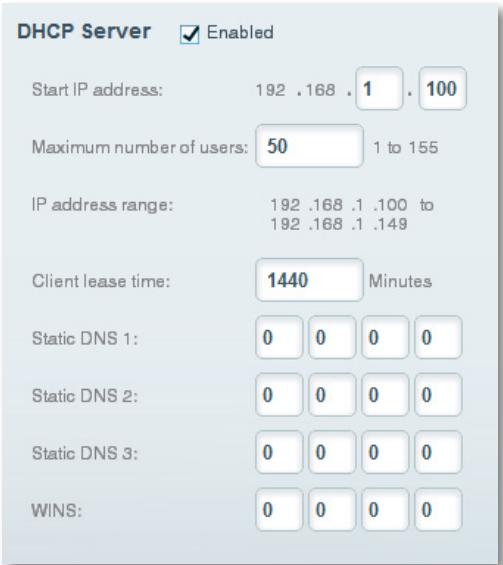

Configuration du serveur DHCP de votre routeur

Votre routeur peut etre utilise comme serveur DHCP (Dynamic Host Configuration Protocol) pour attribuer automatiquement une adresse IP a tous les ordinateurs et peripheriques de votre réseau. Le serveur DHCP est activé par défaut. Si vous réseau compte déjà un serveur DHCP ou si vous ne souhaitez pas utiliser votre routeur comme serveur DHCP, vous devez désactiver ce paramètre.

Pour configurer les paramètres de serveur DHCP de votre routeur :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).

2. Dans Router Settings (paramètres du routeur), cliquez sur Connectivity (connectivité).

3. Cliquez sur l'onglet Local Network (réseau local).

1. Pour désactiver le serveur DHCP, décochez la case Enabled (activé).

2. Pour modifier les paramètres suivants, la case Enabled (activé) doit être cochée :

3. Start IP address (adresse IP de début)
   Maximum number of users (nombres maximal d'utilisateurs)

4. IP address range (plage d'adresse IP) (non modifiable)

5. Client lease time (durée de validité client)
   Static DNS values (valeurs DNS statiques)
   WINS

6. Cliquez sur OK pour enregistrer les modifications.

Configuration des adresses IP réservées dans le serveur DHCP

Pourquoi utiliser les adresses IP réservées? La fonctionnalité DHCP reservation (réservation DHCP) vous permet d'attribuer une adresse IP locale statique à un pérophérique en particulier sur votre réseau. L'attribution d'une adresse IP statique permet de:gérer plus efficacement des pérophériques tels les serveurs d'impression, les caméras Web, les imprimantes réseau et les consoles de jours. Il est aussi recommandé d'attribuer une adresse IP statique aux pérophériques recevant du traffic en provenance d'Internet (consultez la rubrique « Configuration du routage de ports » à la page 45).

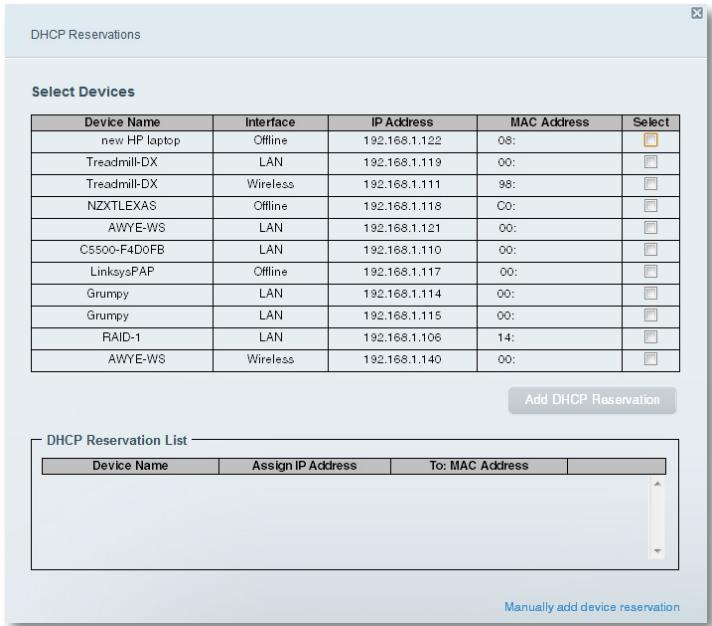

Pour configurer les adresses IP réservées dans DHCP :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
2. Dans Router Settings (paramètres du routeur), cliquez sur Connectivity (connectivité).
3. Cliquez sur l'onglet Local Network (réseau local), puis sur DHCP réservations (réservations DHCP). La liste DHCP réservations (réservations DHCP) s'ouvre et indique les périhériques réseau connectés et les adresses IP actuellement réservées dans DHCP.

1. Pour réserver une adresse IP pour un périphérique, cochez la case Select (seLECTIONner) après de celui-ci, puis cliquez sur Add DHCP Reservation (ajouter une réservation DHCP).
2. Cliquez sur Edit (modifier) pour modifier les détails de la réservation ou sur Delete (supprimer) pour supprimer la réservation.

CONSEIL

Pour obtenir une description des champs, cliquez sur Help (aide) en haut de l'écran.

Acceder au réseau à partir d'Internet

Pourquoi aurais-je besoin de couver mon réseau à partir d'Internet? Si vous souhaitez acceder à distance à un lecteur connecté à votre routeur ou afficher les images d'uneamera Web connectée à votre réseau domestique, vous doivent en mesure d'entrez l'adresse de votre réseau dans un navigateur Web.

Compatible avec plusieurs fournisseurs de service DDNS (Dynamic Domain Name System), la fonctionnalité DDNS de votre routeur vous permet de configurer un nom de domaine pour votre réseau, que vous pouvez ensuite utiliser pour acceder à votre réseau à partir d'Internet. Lorsque votre FAI change l'adresse IP de votre réseau (ce qui peut se produit fréquement), le fournisseur de service DDNS détecte le changement d'adresse et continue à acheminer le traffic destiné à votre nom de Domaine vers la nouvelle adresse.

CONSEIL

Avant de configurer DDNS sur votre routeur, vous doivent vous abonner à un serveur DDNS auprès d'un fournisseur pris en charge par votre routeur.

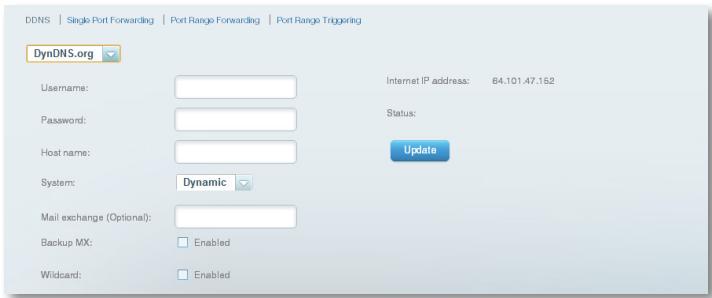

Pour configurer DDNS :

1. Abonnez-vous au fournisseur de service DDNS www.dyndns.org ou www.tzo.com. Prenez en note toutes les informations fournies par votre fournisseur de service DDNS.

2. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).

3. Dans Router Settings (paramètre du routeur), cliquez sur Security (sécurité), puis cliquez sur l'onglet Apps and Gaming (applications et peux). L'écran DDNS s'affiche.

1. Dans la liste déroulante DDNS Service (service DDNS) (la valeur Disabled [désactivé] est sélectionnée par défaut), sélectionnez votre fournisseur de service DDNS.

1. Remplissez les champs à l'aide des renseignements fournis par votre fournisseur DDNS, puis cliquez sur OK.
2. Pour acceder au réseau à partir d'Internet, entrez le nom du domaine fourni par le fournisseur de service DDNS.

Pour acceder à un périphérique réseau à partir d'Internet :

a. Configurez le routeur pour utiliser le routage de port pour le péripérisque (consultez la rubrique « Configuration du routage de ports pour un port unique » à la page 45). Prenez note du numéro de port utilisé pour le péripérisque.
b. Entre le nom de Domaine du réseau, suivi des deux-points (:) et du numero de port. Par exemple, si le nom de Domaine enregistré auprès de votre fournisseur de service DDNS est JoyeuxLapinlinksysnet.com et votreamera Web est configurée pour utiliser le port 1024, vous doivent enter : JoyeuxLapinlinksysnet.com : 1024

Clonage d'une adresse MAC

Dans un réseau domestique, chaque péripérisque réseau possède une adresse MAC (Media Access Control) unique. Certains FAI enregistrrent l'adresse MAC du péripérisque (en général, un routeur ou un ordinateur) connecté directement au modem. Si l'adresse MAC de vote der ordinateur est enregistrée auprès de votes FAI et vous ne souhaitez pas réenregistrer l'adresse MAC, alors vous poupez cloner l'adresse (attribuér à vote nouveau routeur l'adresse MAC de vote der péripérisque précédent, qui est enregistrée auprès de votes FAI). Si vous souhaitez utiliser l'adresse MAC d'un ancien routeur que vous remplacez par vote nouvelle routeur, vous devriez tout d'abord déterminer l'adresse MAC de l'ancien routeur, puis l'entrée manuelle dansVote nouvelle routeur.

REMARQUE

De nombreux FAI attribuient des adresses IP dynamiques et lorsque vous réinitialisez le modem, l'adresse MAC stockée dans le modem est réinitialisée. Si vous installez ce routeur pour la première fois, réinitialisez le modem avant d'y connecter le routeur. Pour réinitialiser le modem, débranchez son cable d'alimentation pendant environ une minute, puis rebranche-ile.

Pour cloner une adresse MAC à partir de votre ordinateur :

1. Ouvrez le sans fil intelligent de Linksys. « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
2. Dans Router Settings (paramètres du routeur), cliquez sur Connectivity (connectivité). La page Connectivity (connectivité) s'affiche.
3. Cliquez sur l'onglet Internet Settings (parametes Internet).

1. Dans MAC Address Clone (clonage d'adresse MAC), cliquez sur Enabled (activé).
2. Entrez l'adresse MAC à 12 chiffres de votre ancien routeur, puis cliquez sur OK.

Connexion à votre bureau à l'aide d'une connexion VPN

Qu'est-ce qu'un VPN et doit je modifier les paramètres de mon routeur?

Un VPN (réseau privé virtuel) est un réseau qui utilise un réseau public comme l'Internet pour établier des communications sécurisées entre un ordinateur distant et un autre réseau. Les grandes entreprises fournissent souvent un accès VPN à leur réseau, pour permettre aux employés de travailler à partir d'emplacements distants ou lors de leurs déplacements. La plupart des VPN d'entreprise utilisent Internet pour offrir une connectivité entre les employés distants et le réseau de l'entreprise.

Généralement, pour offrir un service VPN à ses employés, une grande entreprise installe une passerelle VPN dans son réseau d'entreprise. Les employés autorisés à travailler à distance se connectent à la passerelle VPN par Internet à l'aide d'un logiciel VPN et des méthodes de sécurité fournies par leur employeur. L'utilisation de méthodes de sécurité et d'authentication robustes garantit la sécurité de la connexion et limite l'accès aux seuils utilisateurs autorisés.

Les paramètres VPN par défaut de votre routeur ont été configurés pour autoriser la création de tunnels pour la majorité des protocoles VPN courants, de sorte qu'aucune modification n'est nécessaire.

Pour modifier les paramètres de création de tunnels VPN :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
2. Dans Router Settings (paramètres du routeur), cliquez sur Security (sécurité). La page Security (sécurité) s'ouvre et affiche l'onglet Firewall (pare-feu).

1. Activez tous les paramètres que vous souhaitez modifier.

2. IPSec Passthrough (intercommunication IPSec) — La technologie IPSec (Internet Protocol Security) désigne une série de protocoles utilisés pour la mise en place d'un échange sécurisé des paquets au niveau de la couche IP. Les clients VPN du réseau local peuvent étabir un tunnel VPN IPSec à travers le routeur. Par défaut, cette option est activée.

3. PPTP Passthrough (intercommunication PPTP) — Le protocole PPTP (Point-to-Point Tunneling Protocol) permet d'étabrir un tunnel PPP (Point-to-Point Protocol) à travers un réseau IP. Les clients VPN du réseau local peuvent étabrir un tunnel VPN PPTP à travers le routeur. Par défaut, cette option est activée.

4. L2TP Passthrough (intercommunication L2TP) — Le protocole L2TP (Layer 2 Tunneling Protocol) permet d'établier une session point à point par Internet sur la couche liaison de données (2). Les clients VPN du réseau local peuvent établier un tunnel VPN L2TP à travers le routeur. Par défaut, cette option est activée.

5. Cliquez sur OK pour enregistrer vos modifications.

Optimisation du routeur pour les yeux et la téléphonie

Comment mon routeur peut-il accorder des priorités au traffic vers Internet?

Votre routeur peut accorder des priorités au traffic voyageant entre votre réseau et l'Internet. Le rendement des applications exigeantes et fonctionnant en temps réel, comme les jours en ligne, les appeals VoIP, la diffusion de contenu video et la videoconference, peut être amélioré en configurant la priorité du multimédia.

Les paramètres de priorité sont appliqués uniquement au traffic en direction d'Internet. Le routeur n'est pas en mesure de contrôle la qualité du traffic après qu'il a été transmis à Internet.

CONSEIL

Pour de plus amples renseignements sur l'optimisation de votre routeur pour les jours en ligne, consultez la rubrique « Routage de ports et Déclenchement de ports » à la page 45.

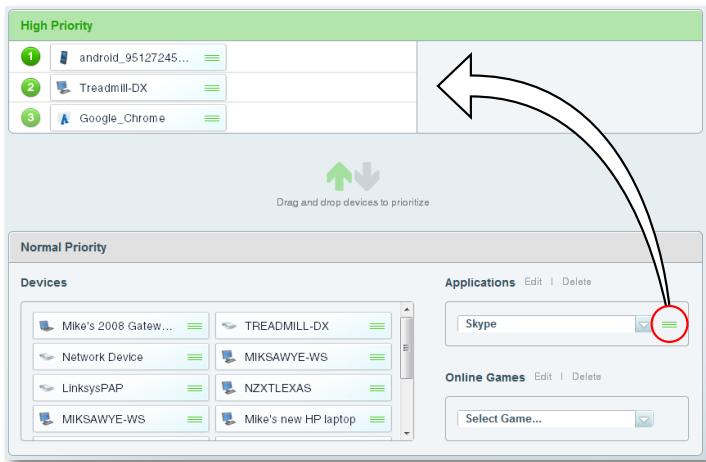

Pour configurer la priorité du multimédia :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
2. Dans Apps (applications), cliquez sur Media Prioritization (priorité du multimédia). L'écran Media Prioritization (priorité du multimédia) s'affiche.

1. Activez la Prioritization (priorité) si ce n'est pas deja fait.
2. Sélectionné les périphériques prioritaires dans la liste Normal Priority (priorité normale) et glissez-deposez-les dans la liste High Priority (priorité élevé).

1. Pour attribuer une priorité à une application ou à un jeu, Sélectionnez son nom dans la liste déroulante, puis glissez-deposez l'icone ≡ pres du nom vers la liste High Priority (priorité élevé).

• Si le nom de l'application n'est pas dans la liste, cliquez sur Edit (modifier) et ajoutez le nom.

CONSEIL

Si vous souhaitez ajouter une nouvelle application ou un nouveau jeu, vous doivent connaître les ports et les protocoles utilisés (consultez la documentation de l'application ou du jeu pour obtenir de l'aide).

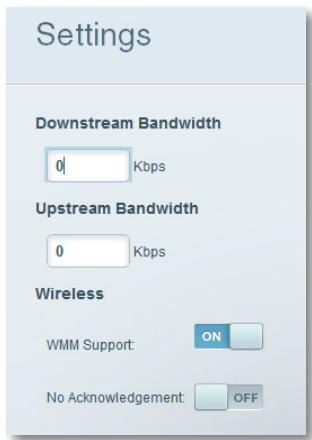

1. Cliquez sur Settings (paramètres). L'écran Settings (paramètres) s'affiche.

a. Réglez la Downstream Bandwidth (bande passante descendante) maximale. Si vous réglez la bande passante à une valeur inférieure à la bande passante réelle de votre routeur, le rendement pourrait en souffrir.
b. Reglezla Upstream Bandwidth (bande passante montante) maximale.
c. Pour faciliter la gestion de la priorité du traffic pour les péripériques prénant en charge WMM, activez la WMM Support (prise en charge WMM).

CONSEIL

La prise en charge WMM (Wi-Fi MultiMedia) est une fonctionnalité utilisant la norme IEEE 802.11e. WMM améliore la qualité des applications audio, video et de téléphonie en gérant la priorité du traffic sans fil. Pour pouvoir utiliser cette fonction, les péripériques sans fil clients doivent prendre en charge WMM.

d. Pour que le routeur retransmette les données lorsque des erreurs se produit, désactiver No Acknowledgement (aucune confirmation).

MISE EN GARDE

Si vous indiquez une bande passante maximale trop élevée, le routeur n'est pas en mesure d'appliquer correctement les priorités et des problèmes d'établissement des priorités peuvent se produit.

e. Cliquez sur OK.

Activation d'un service VoIP dans votre réseau

Dois-je configurer la téléphonie IP (VoIP)? La technologie VoIP (Voice over Internet Protocol) permet d'utiliser Internet comme interface pour les communications téléphoniques. Pour utiliser VoIP, vous nevez obtenir un compte auprès d'un fournisseur de service VoIP. Le fournisseur vous fournit habituellément un adaptateur de téléphone se connectant à votre réseau. Si vous n'utilise pas votre réseau pour effectuer des appeals téléphoniques, il n'est pas nécessaire de modifier les paramétres par défaut.

La fonction Application Layer Gateway SIP (passerelle de couche d'application [ALG] du protocole d'ouverture de session [SIP]) permet aux paquets SIP, utilisés par certains fournisseurs de service VoIP, de traverser le pare-feu de votre routeur.

Pour configurer un service VoIP dans votre routeur :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
2. Dans Router Settings (paramètres du routeur), cliquez sur Connectivity (connectivité), puis cliquez sur l'onglet Administration.

1. Si vous service VoIP utilise SIP, cochez la case SIP sous Application Layer Gateway (passerelle de couche d'application).

-OU-

Si vous fournisseur de services VoIP utilise d'autres solutions pour traverser le NAT, par exemple les protocoles STUN (Session Traversal Utilities for NAT), TURN (Traversal Using Relay NAT) ou ICE (Interactive Connectivity Establishment), décochez la case SIP.

REMARQUE

Vous devrez peut-être communiquer avec votre fournisseur de service VoIP pour déterminer le type de configuration est utilisé pour traverser le NAT.

Configuration de UPnP

Qu'est-ce que UPnP? La fonction UPnP (Universal Plug and Play) permet aux péripériques connectés à un réseau de se détecter les uns les autres et de créé automatiquement des configurations de travail. Péripériques dotés de la fonctionnalité UPnP : cameras Web, applications deiaux en ligne et péripériques VoIP. La fonction UPnP est activée par défaut.

Pour configurer UPnP :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
2. Dans Router Settings (paramètres du routeur), cliquez sur Connectivity (connectivité), puis cliquez sur l'onglet Administration.

1. Pour utiliser UPnP, Sélectionnéz Enabled (activement) (valeur par défaut) après UPnP.
2. Pour autoriser la modification des paramètres du routeur lors de l'utilisation de UPnP, Sélectionnez Allow Users to Configure (permétre la configuration par les utilisateurs).
3. Pour empêcher les utilisateurs locaux de désactiver votre connexion Internet par UPnP, décochez la case Allow users to disable Internet access (autoriser les utilisateurs à désactiver l'accès à Internet).

UPnP

Enabled

Utilisation d'un routeur comme point d'accès

Comment puis-je utiliser ce nouveau routeur comme point d'accès? Si votre signal sans fil doit couvir un grand espace ou si des parties de votre maison reçoivent un signal affaibli par les interférences, vous pouvez utiliser ce routeur pour étendre la portée du réseau sans fil de votre ancien routeur.

Pour configurer votre nouveau routeur comme point d'accès :

1. Utilisez un cable réseau pour connecter le port Internet de ce routeur au port Ethernet ou au port de réseau local du routeur connecté à votre modem.
2. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
3. Dans Router Settings (paramètres du routeur), cliquez sur Connectivity (connectivité), puis cliquez sur l'onglet Internet Settings (paramètres Internet).
4. Cliquez sur IPv4.
5. Pour le champ Type of Internet Connection (type de connexion Internet), sélectionnez Bridge Mode (mode pont).
6. Cliquez sur Obtenir automatiquement une adresse IPv4, puis cliquez sur OK. La nouvelle adresse IP de réseau local de votre routeur sera modifiée et obtenue du routeur connecté à votre modem.

Comment puis-je utiliser mon ancien routeur comme point d'accès? Si voiture signal sans fil doit couvir un grand espace ou si des parties de votre maison recoivent un signal affaibli par les interférences, vous pouvez utiliser cette ancien routeur pour étendre la portée du réseau sans fil de ce routeur. Il s'agit d'une méthode complexe et l'on suppose que vous possédez des connaissances sur les réseaux.

CONSEIL

Consultez la documentation de votre ancien routeur. Certains routeurs sont dotés d'un interrupteur à l'extérieur du boîtier ou une option du logiciel permettant de le convertir en point d'accès. Si ces deux options ne sont pas disponibles, suivez les instructions de votre ancien routeur pour le convertir en point d'accès.

Vou devez noter les paramètres de votre nouveau réseau, puis appliquer certains de ces paramètres à votre ancien réseau, pour qu'il puisse être utilisé comme point d'accès.

Pour afficher les paramètres de votre nouveau réseau :

1. Assurez-vous que votre nouveau réseau soit connecté à Internet.
2. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique «« Comment se connecter au sans fil intelligent de Linksys » à la page 7)
3. Dans Router Settings (paramètres du routeur), cliquez sur Wireless (sans fil), puis notez le Network name (SSID) (nom du réseau), le Password (mot de passer), le Security mode (mode de sécurité) et le Channel (canal).
4. Dans Router Settings (paramètres du routeur), cliquez sur Connectivity (connectivité), puis cliquez sur l'onglet Local Network (réseau local). Notez la plage d'adresses IP du serveur DHCP (par défaut, 192.168.1.100 à 192.168.1.149).

Pour utiliser votre ancien routeur comme point d'accès :

1. Connectez votre ordinateur à votre ancien routeur et ouvrez son'utilitaire de gestion dans un navigateur Web.

REMARQUE

Enregistrez vos modifications après avoir effectué chaque étape ci-dessous.

1. Ouvrez la page de configuration pour le réseau local (LAN).
2. Dans le champ Router IP address (adresse IP du routeur), entrez une adresse IP inutilisée pour le réseau local de votre nouveau routeur.

Par exemple, si vous一个新的seau routeur possede l'adresse IP 192.168.1.1, vous devriez besoinir une adresse IP dans le réseau 192.168.1.0. Vous devriez besoinir une adresse IP dans la plage d'adresses 192.168.1.2 à 192.168.1.254.Vous devriez excloreles adresses dela plage quiserautilisée par le serveur DHCP de votre routeur (192.168.1.100 à 192.168.1.149).Unchioix judicieux serait l'adresse 192.168.1.250.Notez cette adresse, car vous l'utiliserez a I'avvenir pour gerer voire ancien routeur.

1. Dans le champ Subnet Mask (masque de sous-réseau), entreprises 255.255.255.0 ou, s'il est disponible, Sélectionnez ce masque de sous-réseau dans une liste déroulante.

2. Désactivez le serveur DHCP de votre ancien routeur. (Puisque votre ancien routeur sera utilisé comme point d'accès et non comme routeur, vous ne pouze pas qu'il attribue des adresses IP. Youre réseau ne devrait compter qu'un seul serveur DHCP actif et il devrait s'agir de votre nouveau routeur.)

3. Pour reconfigurer le réseau sans fil de votre ancien routeur :

a. Ouvrez la page de configuration du réseau sans fil.
b. Modifiez le nom du réseau (SSID) pour qu'il corresponde au nom de votre nouveau réseau. En utilisant le même nom de réseau et les mêmes paramètres de sécurité, votre connexion pourra passer de votre ancien routeur à votre nouveau routeur sans cœur.
c. Modifiez le mode de sécurité pour qu'il corresponde au mode de sécurité de votre nouveau réseau.
d. Changez la phrase de vérification (parfois appelée « clé partagée ») dans votre ancien routeur pour qu'elle corresponde à la phrase de vérification de votre nouveau routeur.
e. Sélectionnez un canal sans fil qui n'entre pas en conflit avec un canal déjà sélectionné. Certains fabricants offrent une fonction de seLECTION de canal « Automatique», qui permet au routeur de désirir un canal n'entrant pas en conflit avec les réseaux sans fil à proximité. Si vous ancien routeur offre cette fonction, choisissez-la. Sinon, vous devrez désirir manuellement le canal sans fil qui sera utilisé par votre ancien routeur. Dans le spectre de fréquences sans fil de 2,4 GHz, il n'y a que trois canaux sans chevauchement : 1, 6 et 11. Choisissez un canal qui ne chevauche pas le canal utilisé par votre nouveau routeur. Par exemple, si vous nouveau routeur utilise le canal 11, configurez votre ancien routeur pour qu'il utilise le canal 1 ou le canal 6.

1. Connectez un cable Ethernet à l'un des ports de réseau local ou Ethernet de votre ancien routeur et à un port Ethernet de votre nouveau routeur.

MISE EN GARDE

Ne connectez pas le cable au port Internet de votre ancien routeur. Si vous le faites, vous ne pourrez peut-être pas configurer le routeur comme point d'accès pour le réseau existant.

Utilisation du nouveau routeur derrière un routeur existant

Pourquoi devrais-je utiliser mon nouveau routeur derrière un routeur existant? Il est possible d'imaginer plusieurs scenarios justifiant l'installation du routeur « derrière » un autre routeur :

1. Voiture environnement reseau partage peut-etre la connexion du proprieteaire avec tous les locataires. Dans ce cas, vous devriez installerer votre routeur derriere le routeur du proprieteaire, pour creer votre propre reseau local privé et isoler les ordinateurs de votre réseau du reste de l'immeuble.
2. Vous partagez peut-être une connexion pour un immeuble de bureaux et vous souhaitez contrôle l'accès à Internet ou le contenu auquel vos employés ont accès.
3. Vous avez déjà un réseau et vous souhaitez étendre sa portée ou y ajouter la connectivité sans fil.
4. Vous souhaitez séparer les périphériques réseau plus anciens et plus vulnérables du reste du réseau.

REMARQUE:

Lors du processus de configuration du routeur, vous receivez un courriel de vérification. Depuis votre réseau domestique, cliquez sur le lien dans le courriel pour associer votre routeur au compte sans fil intelligent de Linksys. Assurez-vous que le lien s'ouvre dans un navigateur pris en charge, par exemple Internet Explorer 8 ou version ultérieure, Firefox 8 ou version ultérieure, Google Chrome 10 ou version ultérieure et Safari 5 (pour Mac) ou version ultérieure.

Ajout de votre routeur à un routeur existant ou à une passerelle existante

Dans la plupart des cas, vous pouvez ajouter facilement votre routeur à un réseau sans fil existant en exécutant le sans fil intelligent de Linksys. Si vous n'êtes pas en mesure de configurer un réseau supplémentaire à l'aide des directives ci-dessous, consultez la rubrique « Partage d'une connexion Internet » à la page 40 ou « Étendre votre réseau » à la page 42.

Pour ajouter votre routeur à votre réseau sans fil existant :

1. Connectez le port Internet de votre routeur au port de réseau local (LAN)/Ethernet de votre routeur existant ou de votre passerelle existante.
2. Connectez-vous sur le réseau sans fil sécurisé indiqué dans le Guide de démarrage rapiè de fourni avec votre routeur. (Vous pourrez modifier le nom et le mot de passer du réseau plus tard, au cours de la configuration du routeur.) Si vous avez besoin d'aide pour vous connecter au réseau, reportez-vous à la documentation de votre périhérique. Remarque : Vous n'auriez pas accès à Internet jusqu'à ce que votre routeur soit complètement configuré.
3. Ouvrez un navigateur Internet et suivez les instructions afin de configurer votre routeur. Si les instructions n'apparaissent pas dans la fenêtre du navigateur, entrez l'adresse linksyssmartwifi.com dans la barre d'adresse du navigateur.
4. À la fin de l'installation, suivez les instructions à l'écran pour configurer votre compte sans fil intelligent de Linksys.

Partage d'une connexion Internet

REMARQUE

Il s'agit d'une procédure complexe et l'on suppose que vous possédez des connaissances sur les réseaux.

Pour ajouter un autre routeur et partager une connexion Internet :

Cette rubrique traite des cas 1 et 2 décrites ci-dessus

1. Déterminéz la plage d'adresses IP de votre réseau en avant (du bureau ou de l'immeuble).

Pour déterminer la plage d'adresses IP à l'aide d'un ordinateur utilisant Windows:

a. Connectez votre ordinateur au routeur du réseau en amont.
b. Cliquez sur Start (démarrer), Run... (exécuter), puis entrez CMD et cliquez sur OK. Une fenêtre d'invite de commande s'affiche.
c. Tapez ipconfig et appuyez sur Enter (entree).

CONSEIL

Meme s'il existe plusieurs méthodes pour déterminer l'adresse IP de votre ordinateur, cette méthode est rapide et relativement facile.

d. Notez l'adresse IP. Dans cet exemple, l'adresse IP est 192.168.100.192.
Pour déterminer la plage d'adresses à l'aide d'un ordinateur Mac :
a. Connectez votre ordinateur au routeur du réseau en amont.
b. Dans le Dock, cliquez sur System preferences (préférences système), cliquez sur Network (réseau), puis cliquez sur Ethernet dans la fenêtre de gauche. Une fenêtre d'etat du réseau s'affiche.

c. Notez l'adresse IP. Dans cet exemple, l'adresse IP est 192.168.100.139.

Exemple : Les exemples ci-dessus montrent que les adresses IP du réseau en amont se trouvent dans le réseau 192.168.100.0. (Le « 0 » représenté le réseau en entier.) L'adresse réseau de votre réseau en amont pourrait être différente. Par défaut, l'adresse IP de votre nouveau routeur Linksys est 192.168.1.1. En installing un routeur derrière un autre routeur, vous devez vous assurer que le réseau local de votre nouveau routeur soit distinct du réseau du routeur en amont. Dans l'exemple ci-dessus, parce que le réseau local par défaut de votre routeur Linksys 192.168.1.0 se trouve dans un sous-réseau différent du réseau du bureau 192.168.100.0, vous étes en mesure d'installer votre routeur Linksys derrière l'autre routeur.

1. Connectez un cable réseau Ethernet à un port de réseau local (LAN)/ Ethernet du réseau en amont et au port Internet jaune de votre routeur.

MISE EN GARDE

Connectez le réseau en amont au port Internet jaune de votre routeur, et non à l'un des ports Ethernet bleus. Si vous le connectez à un port Ethernet, vous créez un problème d'adressage IP au réseau du bureau.

CONSEILS

Un réseau de bureau comporte souvent une prise réseau murale avec un port Ethernet à laquelle vous pouvez vous connecter.

Si vous effectuez ce type d'installation dans un environnement domestique (sans prise murale), connectez un cable réseau Ethernet à un port de réseau local (LAN) du routeur en avant et au port Internet de votre routeur Linksys.

1. Executez le CD d'installation de votre routeur sur chaque ordinateur que vous désirez connecter au routeur Linksys. Chaque ordinateur a besoin d'une connexion cablee ou sans fil vers le routeur Linksys. Pour de plus amples renseignements, consultez la rubrique « Connexion d'un ordinateur à votre réseau » à la page 11.

Les ordinateurs connectés au routeur Linksys sont maintenant dans le même réseau et sont isolés du réseau en amont. Toutefois, vous avez accès à Internet grâce à la connexion au routeur en amont (à l'aide de votre routeur Linksys). Puisque deux routeurs se trouvent entre leur ordinateur et l'Internet, le traffic Internet doit subir deux traductions d'adresse réseau. Cette situation est parfois appelée Double NAT.

Vos ordinateurs peuvent aussi utiliser les fonctionnalités intégrées à votre routeur Linksys, comme le contrôle parental. Si vous devez exercer un contrôle approfondi du type de contenu auquel ont accès vos employés ou les membres de votre famille, vous pouze créé un compte dans un site de filtrage de contenu Internet tel www.opendns.com ou www.bsecure.com. ÀpRES avoir créé un compte, utilisez leur service DNS au lieu de celui de votre FAI.

Pour utiliser leur service DNS :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « « Comment se connecter au sans fil intelligent de Linksys » à la page 7).

2. Dans Router Settings (paramètres du routeur), cliquez sur Connectivity (connectivité).

3. Cliquez sur l'onglet Local Network (réseau local).

1. Remplissez les champs Static DNS (DNS statiques) à l'aide des renseignements fournis par votre fournisseur de service de filtrage de contenu.
2. Cliquez sur OK.

Étendre votre réseau

Cette rubrique traite des cas 3 et 4 décrits ci-dessus

REMARQUE

Il s'agit d'une procédure complexe et l'on suppose que vous possédez des connaissances sur les réseaux.

Pour épendre votre réseau ou y ajouter la connectivité sans fil :

1. Si vous souhaitez étendre votre réseau, vous pouvez suivre les directives générées ci-dessous. Par exemple, vous souhaitez peut-être offrir un réseau sans fil distinct à vos enfants, pour séparer leur traffic réseau du reste de votre réseau sans fil. Vous souhaitez peut-être aussi isoler vos réseaux, pour que les ressources partagées dans chacun ne soient pas visibles dans les autres. Pour ce faire, utilisez un cable Ethernet pour connecter le port Internet de l'un des routeurs à un port de réseau local (LAN) du routeur en amont. Assurez-vous que les sous-réseaux locaux des deux routeurs sont distincts.

-OU-

Vous pouvez étendre votre réseau en transformant l'un des routeurs en point d'accès. (Consultez la rubrique « Utilisation d'un réseau comme point d'accès » à la page 38). Lorsque vous utilisez un réseau comme point d'accès, les ordinateurs connectés au point d'accès utilisent le même sous-reseau IP que les autres péripériques connectés au réseau. Le partage de fichiers, imprimantes et contenu multimédia est facilité si tous les péripériques sont sur le même sous-reseau.

Rendre un pérophérique accessible par Internet

Pourquoi devrais-je rendre un périphérique accessible par Internet? Si vous utilisez un serveur Web, un serveur de courriel ou uneamera Web, vous souhaitez peut-etre rendre ce périphérique disponible sur Internet, pour que tous puissant y acceder. Voitre routeur est doté d'une fonction DMZ (zone publique) qui transmet tous les ports entrantsprésentés sur le réseau étendu, à l'exception de ceux qui sont transmis à une adresse IP ou MAC précise. Cette fonction n'est pas habituèlement utilisée, car elle comporte des risques de sécurité importants pour le périphérique que vous désignez comme étant dans la DMZ. Un périphérique de DMZ n'est pas protégé par les pare-feux, les filtres Internet et les filtres Web de routeur intégrés, ce qui le rend vulnérable aux attaques des pirates informatiques.

Une méthode plus sécuritaire pour rendre un périphérique visible sur Internet est le routage de port. Consultez la rubrique « Configuration du routage de ports » à la page 45.

Pour configurer un périphérique de DMZ :

1. Attribuez une adresse IP statique au périphérique. Consultez la documentation de votre périphérique pour obtenir de l'aide sur l'attribution d'une adresse IP statique ou l'utilisation des réservations DHCP (consultez la rubrique « Configuration du serveur DHCP de votre routeur » à la page 32).
2. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
3. Dans Router Settings (paramètres du routeur), cliquez sur Security (sécurité), puis cliquez sur l'onglet DMZ.

1. Cliques sur le paramètre de la DMZ pour l'activer.

1. Sélectionnez Enabled (acté).
2. Dans la section Source IP Address (adresse IP d'origine), Sélectionnez Any IP Address (toutes les adresses IP) pour autoriser l'accès à votre périphérique de la DMZ à partir de tout l'Internet ou Sélectionnez l'autre bouton et entreprises une plage d'adresses source autorisées.
3. Dans la section Destination IP Address (adresse IP de destination), entrez les trois derniers chiffres du périphérique de la DMZ. Le reste de l'adresse IP est déjà entré.

-OU-

Si vous souhaitez indiquer l'adresse MAC à 12 chiffres du périphérique au lieu de configurer une réservation DHCP, vous pouvez replacer l'étape 6 par les étapes suivantes :

a. Dans la section Destination IP Address (adresse IP de destination), Sélectionnez MAC Address (adresse MAC), puis cliquez sur View DHCP Client Table (afficher la table des clients DHCP). L'écran DHCP Client Table (table des clients DHCP) s'affiche.

b. Cliquez sur Select (seLECTIONner) après du périphérique que vous souhaitez inclure dans la DMZ, puis cliquez sur Close (fermer) L'adresse MAC correspondante est copiee dans le champ MAC Address (adresse MAC).
c. Cliquez sur OK.

Routage de ports et Déclenchement de ports

Configuration du routage de ports

Pourquoi utiliser le routage de ports? Le routage de ports est une fonction qui transmet le traffic entrant depuis l'Internet sur un ou des ports particuliers vers un périphérique en particulier sur votre réseau local. Vous pouvez configurer le routage de ports pour :

• Un port unique (consultez la rubrique « Configuration du routage de ports pour un port unique » ci-dessous)
• Ports multiples (consultez la rubrique « Configuration du routage de plusieurs ports » à la page 46)
• Une plage de ports (consultez la rubrique « Configuration du routage d'une plage de ports » à la page 47)

Configuration du routage de ports pour un port unique

Pourquoi devrais-je utiliser le routage des ports pour un port unique? Le routage de port unique est une fonction qui transmet le traffic entrant depuis l'Internet sur un port particulier vers un périphérique unique sur votre réseau local. Un exemple de routage d'un seul port consiste à acheminer les requêtes Web entrantes, en général sur le port 80, vers un serveur Web.

CONSEIL

Consultez la documentation du périphérique pour des renseignements sur les ports et protocoles.

Pour configurer le routage de port unique :

1. Suívez les instructions de votre périphérique pour le configurer à l'aide d'une adresse IP statique ou de l'utilisation des réservations DHCP pour lui attribuer une adresse permanente (consultez la rubrique « Configuration du serveur DHCP de votre routeur » à la page 32).
2. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).

3. Dans Router Settings (paramètres du routeur), cliquez sur Security (sécurité).

4. Cliquez sur l'onglet Apps and Gaming (applications etleans).

5. Cliquez sur Single Port Forwarding (routage de port unique). L'écran Single Port Forwarding (routage de port unique) s'ouvre.

1. Cliquez sur Add a new Single Port Forwarding (ajouter un nouveau routage de port unique).

1. Dans le champ Application name (nom de l'application), saississez un nom descriptorif.
2. Dans le champ External Port (port externe), tapez le numéro de port externe (qui n'est always obligatoire).
3. Dans le champ Internal Port (port interne), entrez le numero de port interne (qui n'est always obligatoire).
4. Dans la liste déroulante Protocol (protocole), Sélectionnez TCP, UDP ou Both (les deux) (valeur par défaut).
5. Dans le champ Device IP# (numéro IP du périphérique), entrez les trois derniers chiffres de l'adresse IP que vous avez réservée pour l'ordinateur vers lequel vous acheminez le traffic. Le reste de l'adresse IP est déjà entré.
6. Sélectionnez Enabled (activé), puis cliquez sur Save (enregistrer). Si vous ne poulez pas utiliser le routage de ports, mais vous désirez conserver les renseignements dans le tableau, déslectionnez la case à cocher.

Configuration du routage de plusieurs ports

Pourquoi devrais-je configurer le routage de plusieurs ports? Le routage de ports transmet le traffic entrant depuis l'Internet sur un port particulier vers un périphérique unique sur votre réseau local. À la différence d'uneamera Web, qui ne nécessite habituèlement qu'un seul port à réacheminer, certaines applications exigent le routage de plusieurs ports. Le logiciel VNC (Virtual Network Computing), qui vous permet d'utiliser votre ordinateur à distance par Internet, peu importe où vous étés, est un exemple d'application nécessitant le routage de plusieurs ports. Pour effectuer un routage vers des ports multiples, créez tout simplement des entrées supplémentaires pour acheminer d'autres ports à la même adresse IP.

Exemple : Vous souhaitez configurer votre ordinateur pour une utilisation à distance à l'aide du logiciel VNC. Par défaut, VNC utilise les ports TCP 5800 et 5900.

Pour configurer le routage simple de plusieurs ports :

1. Assurez-vous que le logiciel que vous souhaitez utiliser est installé sur un ordinateur accessible par le réseau.
2. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
3. Configurez la réservation DHCP pour l'adresse IP de l'ordinateur où le logiciel est installé. (Consultez la rubrique « Configuration du serveur DHCP de votre routeur » à la page 32).
4. Dans Router Settings (paramètres du routeur), cliquez sur Security (sécurité).
5. Cliquez sur l'onglet Apps and Gaming (applications etieux).
6. Cliquez sur Single Port Forwarding (routage de port unique). L'écran Single Port Forwarding (routage de port unique) s'ouvre.

1. Cliquez sur Add a new Single Port Forwarding (ajouter un nouveau routage de port unique).

1. Dans le champ Application name (nom de l'application), saississez un nom descriptorif.
2. Entrez le même numéro de port pour External Port (port externe) et Internal Port (port interne).
3. Dans la liste déroulante Protocol (protocole), Sélectionnez TCP, UDP ou Both (les deux) (valeur par défaut).
4. Dans le champ Device IP# (numéro IP du périphérique), entrez les trois derniers chiffres de l'adresse IP que vous avez réservée pour l'ordinateur vers lequel vous acheminez le traffic. Le reste de l'adresse IP est déjà entré.
5. Sélectionnez Enabled (activé), puis cliquez sur Save (enregister). Si vous ne pouze pas utiliser le routage de ports, mais vous désirez conserver les renseignements dans le tableau, déslectionnez la case à cocher.

REMARQUE

Si vous souhaitez utiliser un logiciel tel VNC sur plusieurs ordinateurs, vous doivent reconfigurer les ports par défaut utilisés par VNC sur chaque ordinateur supplémentaire. Ensuite, créez des entrées de routage de ports pour chaque ordinateur. Pour obtenir de l'aide, consultez la documentation de votre ordinateur.

Configuration du routage d'une plage de ports

Pourquoi devrais-je configurer le routage d'une plage de ports? Le routage de ports est une fonction qui transmet le traffic entrant depuis l'Internet sur une plage de ports vers un périphérique unique sur votre réseau local. À la différence d'uneamera Web, qui ne nécessite habituèlement qu'un seul port à réacheminer, certaines applications exigent le routage d'une plage de ports.

Exemple : Vous souhaitez configurer votre ordinateur pour utiliser BitTorrent, une application populaire de partage de fichiers d'égal à égal. Par défaut, BitTorrent utilise le port 6881. Si ce port est en'utilisation, le client BitTorrent à l'origine de la requête fait une tentative avec le prochain port de la série. La configuration la plus courante pour les routeurs domestiques avec un seul ordinateur utilisant BitTorrent consiste à effectuer le routage de la plage de ports de 6881 à 6889.

Pour configurer le routage d'une plage de ports :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
2. Configurez la réservation DHCP pour l'adresse IP de l'ordinateur où le logiciel est installé. (Consultez la rubrique « Configuration du serveur DHCP de votre routeur » à la page 32). Dans cet exemple, l'adresse IP de l'ordinateur où BitTorrent est installé est 192.168.1.140.
3. Dans Router Settings (paramètres du routeur), cliquez sur Security (sécurité).
4. Cliquez sur l'onglet Apps and Gaming (applications etleans).
5. Cliquez sur Port Range Forwarding (routage de plage de ports). L'écran Port Range Forwarding (routage de plage de ports) s'ouvre.

1. Cliquez sur Add a new Port Range Forwarding (ajouter un nouveau routage de plage de ports).

Application name	Start - End Port	Protocol	Device IP#	Enabled
	-	Both	192.168.1	√

1. Dans le champ Application name (nom de l'application), saisissez un nom DESCRIPTIF.
2. Dans les champs Start ~ End Port (port de début et de fin), entrez la plage de ports. Dans cet exemple, la plage de ports est 6881 à 6889.

Application name	Start - End Port			Protocol	Device IPe		Enabled
BitTorrent - Desktop	6881	- 6889		TCP	192.168.1.140		√

1. Sélectionnéz le protocole TCP.

2. Dans le champ To IP Address (Adresse IP de destination), entrez les trois derniers chiffres de l'adresse IP du péripérisque où le logiciel est installé. Le reste des champs d'adresse IP est déjà utilisé. Dans cet exemple, vous auriez entre 140.

3. Sélectionnez Enabled (activé), puis cliquez sur Save (enregister). Si vous ne poulez pas utiliser le routage de plage de ports, mais vous désirez conserver les renseignements dans le tableau, déslectionnez la case à cocher.

CONSEILS

Pour utiliser un logiciel comme BitTorrent sur plusieurs ordinateurs de votre réseau, créez d'autres entrées avec des plages de ports-Uniques, de la manière montré ci-dessus. BitTorrent ne fonctionné qu'avac les ports entre 6881 et 6999.

Selon le logiciel de pare-feu utilisé par votre ordinateur, vous devrez peut-être ouvrir une plage de ports dans le pare-feu pour autoriser le logiciel à utiliser les ports routés.

Configuration du déclenchement de plaque de ports pour des jours en ligne

Pourquoi devrais je utiliser le déclenchement de port plutôt que le routage de port? Le déclenchement de plage de ports permet au routeur de contrôler les données sortantes de certains numérios de ports spécifique. L'adresse IP de l'ordinateur qui envoie les données correspondantes est enregistrée par le routeur. Ainsi, lorsque les données transient de nouveau par le routeur, elles sont renvoyées vers l'ordinateur approprié. Un exemple de déclenchement d'une plage de ports serait l'utilisation d'un casque d'écoute USB ou Bluetooth pour le clavardage ou les yeux en ligne.

Pour configurer le déclenchement de plage de ports pour plusieurs ports:

1. Reportez-vous à la documentation de votre périphérique pour obtenir des renseignements concernant les ports utilisés par le périphérique.
2. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
3. Dans Router Settings (paramètres du routeur), cliquez sur Security (sécurité).
4. Cliquez sur l'onglet Apps and Gaming (applications etieux).
5. Cliquez sur Port Range Triggering (déclenchement de plage de ports). L'écran Port Range Triggering (déclenchement de plage de ports) s'ouvre.

1. Cliquez sur Add a new Port Range Triggering (ajouter un nouveau déclenchement de plage de ports).

1. Dans le champ Device or Application (péripérique ou application), entrez un nom évocateur (par exemple, Casque d'écoute PS3).
2. Pour les ports uniques, entrez le même numéro de port dans chaque champ Triggered range (ports déclenchés) et Forwarded range (ports transférés).
3. Pour les plages de port, entrez le même nombre de plages dans chaque champ Triggered range (ports déclenchés) et Forwarded range (ports transférés).

1. Sélectionnez Enabled (activé), puis cliquez sur Save (enregister). Si vous ne poulez pas utiliser le déclenchement de plage de ports, mais vous désirez conserver les renseignements dans le tableau, déslectionnez la case à cocher.

Maintien et surveillance

Création et restauration d'une copie de sauvegarde de la configuration de votre routeur

Pourquoi doit je creator une copie de sauvegarde de la configuration de mon routeur? Tout comme n'importe qu'elle donnée de valeur, vous devriez creator une copie de sauvegarde de la configuration de votre routeur. Voteur routeur pourrait containir un grand nombre de paramètres personnalisés. Ces paramètres seraient perdus si vous réinitialisez aux valeurs par défaut, et vous auriez à les resaisir tous manuellement. Si vous créEZ une copie de sauvegarde de la configuration de votre routeur, la restauration des paramètres est facile.

REMARQUE

Voussouspouceseyleument sauvegarderlaconfiguration du routeur localement(nepeutetre faita distance).

Pour创建工作 une copie de sauvégarde de la configuration de votre routeur :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
2. Dans Router Settings (paramètres du routeur), cliquez sur Troubleshooting (dépannage).
3. Cliquez sur l'onglet Diagnostics.

1. Dans Router configuration (configuration du routeur), cliquez sur Backup (sauvegarde). Une invite vous demande d'enregistrer le fichier.
2. Préçisez un emplacement de fichier, puis cliquez sur Save (enregistrer).

CONSEIL

Pour enregistrer plusieurs fichiers de sauvegarde, indiquez le date de sauvegarde dans le nom de fichier au moment d'enregistrer.

Pour restaurer la configuration de votre routeur :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
2. Dans Router Settings (paramètres du routeur), cliquez sur Troubleshooting (dépannage).
3. Cliquez sur I'onglet Diagnostics.
4. Dans Router configuration (configuration du routeur), cliquez sur Restore (restaurer). La boîte de dialogue Restore Router Configuration (restaurer la configuration du routeur) s'ouvre.

1. Cliquez sur Choose File (choix du fichier) pour naviguer vers l'emplacement de votre fichier de configuration, puis selectionnez le fichier et cliquez sur Open (ouvrir).
2. Pour restaurer la configuration, cliquez sur Start to Restore (commencer la restauration).

Mise à niveau du micrologiciel du routeur

Pourquoi devrais-jemettreàniveaulemicrologicielde monroute? Linksyspeut publier periodiquementun misea niveau de micrologiciel soit pourcorriger un problemeou pourajouterdes fonctionsavtoreoute.

IMPORTANT

La mise à niveau ne doit pas être interrompue. Vous ne devez pas couper l'alimentation du routeur ou appuyer sur le bouton Resetpendant la procédure de mise à niveau. Le cas échéant, le routeur pourrait être désactivé de façon permanente.

CONSEILS

Votre routeur vérifie automatique l'existence de mises à jour disponibles et les installe par défaut. Utilisez les instructions suivantes uniquement si la mise à niveau automatique du micrologiciel a été désactivée.

Pourmettreàniveaulemicrologicieldurouteur:

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
2. Dans Router Settings (paramètres du routeur), cliquez sur Connectivity (connectivité).
3. Cliquez sur l'onglet Basic (paramètres de base).
4. Dans Firmware Update (mise à jour du microcode), cliquez sur Check for Updates (recherche de mises à jour)
5. S'il y a une nouvelle mise à jour, suivez les instructions à l'écran pour l'installer.

CONSEIL

Pour que vous routeur vérifie automatiquement l'existence de mises à jour et les installes, Sélectionnez Automatic (automatique) sous Firmware Update (mise à jour du microcode).

Rétablissement des paramètres par défaut

Si vous avez tenté d'exécuter sans succès les étapes de dépannage précédentes, vous pourriez avoir à rétabrir les paramètres par défaut de votre routeur. Pour rétabrir les paramètres par défaut de votre routeur, vous pouvez utiliser le bouton Reset du routeur ou utiliser le sans fil intelligent de Linksys.

Pour réinitialiser votre routeur à l'aide du bouton Reset :

ATTENTION

Lorsque vous réinitialisez le routeur, tous les journaux non enregistrés sont perdus.

1. Branchez votre routeur à la prise murale et allumez-le, puis maintenez enforcé le bouton Reset, qui se l'arrête du routeur, pendant environ 10 secondes (jusqu'à ce que levoyant d'alimentation clignote).

Pour réinitialiser votre routeur et rétabrir les paramètres par défaut à l'aide du sans fil intelligent de Linksys:

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
2. Dans Router Settings (paramètres du routeur), cliquez sur Troubleshooting (dépannage).
3. Cliquez sur I'onglet Diagnostics.
4. Dans Factory reset (rétablissement des paramètres par défaut), cliquez sur Reset (réinitialiser).

Factory reset

Reset to factory default settings

Un écran de confirmation s'ouvre.

1. Cliquez sur Yes (oui) pour confirmer. Tous les paramètres et les journaux sont supprimés et les paramètres par défaut de votre routeur sont rétablis.

Vérification de l'etat de votreouteur

Pourquoi devrais-je vérifier l'etat de mon routeur? L'etat de votre routeur vous indique si vous connexion à Internet est sécurisée et vous informe de l'etat des périphériques connectés à votre réseau.

Pour vérifier l'etat de votre routeur :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).

2. Dans Router Settings (paramètres du routeur), cliquez sur Troubleshooting (dépannage).

3. Cliquez sur l'onglet Status (état). Des informations détaillées sur votre routeur sont affichées.

CONSEIL

Pour obtenir une description des champs, cliquez sur Help (aide) en haut de l'écran.

1. Pour afficher une liste des péripériques réseau connectés, cliquez sur Devices (péripériques). Pour afficher un rapport complet de l'état de votreouteur, cliquez sur Report (rapport).

1. Cliquez sur OK pour fermer la fenêtre.

Désactivation des voyants d'etat des ports Ethernet

Pourquoi devrais-je désactiver les voyants d'etat des ports Ethernet? Lorsque votre routeur est installé à certains endroits dans votre domicile, les voyants peuvent vous déranger. Vous pouvez facilement désactiver les voyants à l'aide du sans fil intelligent de Linksys.

Pour désactiver les voyants :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
2. Dans Router Settings (paramètres du routeur), cliquez sur Connectivity (connectivité).
3. Cliquez sur l'onglet Basic (paramètres de base).
4. Dans Port Lights (voyants d'etat des ports), cliquez sur le bouton ON/OFF (activé/désactivé).

Vérification de votre connexion Internet

Quels outils sont intégrés à mon réseau pour vérifier ma connexion Internet? Notre réseau comprend deux outils de diagnostic, Ping et Traceroute, qui vous permettent de vérifier vos connexions réseau, y compris vos péripériques réseau et votre connexion Internet.

Pour diagnostiquer votre connexion Internet :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
2. Dans Router Settings (paramètres du routeur), cliquez sur Troubleshooting (dépannage).
3. Cliquez sur l'onglet Diagnostics.

1. Pour vérifier si une adresse est atteignable :

a. Sous Ping IPv4 (IPv4 ping), entreprises une adresse IP ou une URL dans le champ IP or host name (IP ou nom d'hôte).

b. Sélectionnez le nombre de requêtes Ping à transmettre dans la liste déroulante Number to ping (nombre de ping).
c. Cliquez sur Start to Ping (démarrer le test Ping). Une fenêtre s'ouvre et affiche les résultats du test Ping. Une réponse est affichée pour chaque requête Ping réussie.

REMARQUE

Si une URL Internet ne répond pas à une requête Ping, cela ne signifie pas toujours que le site est hors ligne. Pour des raisons de sécurité, certains sites sont configurés pour ne pas répondre aux requêtes Ping.

1. Pour déterminer l'itinétaire des paquets entre votre routeur et une adresse IP:

a. Sous Trace route (déterminer l'itinéraire), entrez une adresse dans le champ IP or host name (IP ou nom d'hôte).

b. Cliquez sur Start to Traceroute (démarrer le test Traceroute). Une fenêtre s'ouvre et affiche les résultats du test.

Configuration et utilisation des journaux

Quelles sont les capacities de journalisation de mon routeur? Notre routeur peut faire le suivi de tout le traffic de votre connexion Internet et enregistrer ces informations dans un fichier journal.

Pour activer et afficher les fichiers journaux :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Comment se connecter au sans fil intelligent de Linksys » à la page 7).
2. DansRouterSettings(paramètresduroute),cliquezsurTroubleshooting (dépannage).
3. Cliquez sur l'onglet Logs (fichiers journaux).

1. Pour activer les journaux, cliquez sur le bouton Enable Logs (activer les fichiers journaux) de manière à ce que ON (activé) soit affchéé.

Vous pouvez :

• afficher les fichiers journaux directement dans la liste;
  ouvr les fichiers journaux dans un fenetre de navigation distincte;
  imprimer les fichiers journaux.

Dépannage

Ce chapitre peut vous aider à résoudre les problèmes courants d'installation et de connexion à Internet. Vous pouze才知道 de l'aide supplémentaire auprès de notre service à la clientèle primé à l'adresse wwwlinksys.com/support.

Votrerouteur n'a pas ete configurécorrectement.

Si Le sans fil intelligent de Linksys n'a pas pu terminer l'installation, vous pouvez essayer les solutions suivantes :

• Maintenez le bouton Reset (réinitialisation) enforcé sur votre routeur à l'aide d'un trombone ou d'une épingle pendant environ 10 secondes (jusqu'à ce que levoyant commence à clignoter), puis reconnexe l'installation du routeur.

L'apparence de votre routeur peut varier

• Désactivez temporairement le pare-feu de votre ordinateur (consultez les instructions du logiciel de sécurité pour de l'aide), puis réinstallé le routeur.
• Si vous possédez un autre ordinateur, utilisez-le pour réinstaller le routeur.

Mise à jour de Windows XP Service Pack

Sur les ordinateurs Windows XP, Le sans fil intelligent de Linksys exige le Service Pack 3 pour fonctionner. Si le Service Pack actuellément installé est antérieur à la version 3, vous doivent télécharger et installer le Service Pack 3.

CONSEIL

Pour vous connecter temporairement à Internet et télécharger le Service Pack, vous pouvez utiliser le cable Ethernet inclus pour connecter votre ordinateur directement à votre modem.

Pour installer le Service Pack 3 :

1. Connexion au site de mise à jour Microsoft Update (update.microsoft.com/windowsupdate).
2. Suívez les instructions du site Web ou communique avec Microsoft si vous avez besoin d'aide.
3. Àprous avoir téléchargeé et installé le Service Pack 3, réinstallé le routeur.

Message Your Internet cable is not plugged in (Votre cable Internet n'est pas branché)

Si vous obtenez le message « Voiture cable Internet n'est pas branché » en essayant d'installer votre routeur, suivez ces instructions de dépannage.

Pour régler le problème :

1. Assurez-vous que le cable Ethernet ou Internet (ou un cable comme celui fourni avec votre routeur) est correctement connecté au port jaune Internet à l'arrière du routeur et au port approprié de votre modem. Le port du modem est généralement marqué Ethernet, mais peut aussi s'appeler Internet ou WAN.

Vue arrête du routeur

Vue arrrière du modem cable

Vue arrriere du modem DSL

1. Assurez-vous que votre modem est branché au secteur et allumé. S'il possède un interrupteur, assurez-vous qu'il est sur la position ON ou I.
2. Si vous utilisez une connexion cablee à Internet, vérifie que le port CABLE du modem est connecté au cable coaxial fourni par votre FAI. Ou, si vous utilisez une connexion DSL, assurez-vous que la ligne téléphonique DSL est connectee au port DSL du modem.
3. Si votre ordinateur était précédemment connecté à votre modem par un cable USB, déconnectez-le.
4. Réinstallé le routeur.

Message Cannot access your router ( Impossible d'acceder au routeur)

Si vous ne pouvez pas acceder à votre routeur parce que votre ordinateur n'est pas connecté à votre réseau, suivez ces instructions de dépannage.

Pour acceder à votre routeur, vous devez être connecté à votre propre réseau. Si votre accès Internet est sans fil, il se peut que vous soyez accidentellement connecté à un autre réseau sans fil.

Pour régler le problème sur les ordinateurs Windows :

1. Sur votre bureau Windows, cliquez avec le bouton droit sur l'icone sans fil dans la zone de notification.

1. Cliquez sur View Available Wireless Networks (Afficher les réseaux sans fil disponibles). Une liste des réseaux déetectés apparait.

Disable Status Repair

View Available Wireless Networks

Change Windows Firewall settings

Open Network Connections

1. Cliquez sur le nom de votre propre réseau, puis cliquez sur Connect (Se connecter). Dans l'exemple ci-dessous, l'ordinateur était connecté à un autre réseau sans fil nommé JimsRouter. Le nom du réseau du routeur Linksys de la série E, BronzeEagle dans cet exemple, est sélectionné.

1. Si on vous demande d'entrez une clé réseau, saisissez votre mot de passer (Security key: clé de sécurité) dans les champs Network key (Clé réseau) et Confirm network key (Confirmez la clé réseau), puis cliquez sur Connect (Se connecter).

Votre ordinateur se connecte au réseau et vous devriez pouvoir acceder au routeur.

Pour régler le problème sur les ordinateurs Mac :

1. Dans la barre de menu en haut de l'écran, cliquez sur l'icone AirPort. Une liste des réseaux sans fil apparaît. Le sans fil intelligent de Linksys attribue automatiquement un nom à votre réseau.

Dans l'exemple ci-dessous, l'ordinateur était connecté à un autre réseau sans fil nommé JimsRouter. Le nom du réseau du routeur Linksys de la série E, BronzeEagle dans cet exemple, est sélectionné.

1. Cliquez sur le nom du réseau sans fil de votre routeur Linksys de la série E (BronzeEagle dans l'exemple).
2. Saisissez le mot de passer de votre réseau sans fil (Security key : clé de sécurité) dans le champ Password (Mot de passer), puis cliquez sur OK.

Après la configuration

L'accès à Internet ne semble pas être disponible

Si vous routeur a de la difficulté à communiquer avec Internet, le problème peut provoquer l'affichage d'un message du type « Cannot find [Internet address] » (impossible d'ouvrir [adresse Internet]) dans votre navigateur Web. Si vous savez que votre accès Internet fonctionne et ave tenté d'ouvrir sans succès plusieurs adresses Internet valides, ce message peut indiquer qu'il y a un problème avec votre FAI ou dans la communication entre votre modem et votre routeur.

Essayez ce qui suit :

Assurez-vous que les câbles d'alimentation et de réseau sont fermement connectés.
Assurez-vous que la prise d'alimentation où vous avez branché le routeur est sous tension.
Redemarrez yourerouteur.
- Communiquez avec votre FAI et demandez s'il y a des pannes dans votre secteur.

Pourquoi devrais-je redémarrer mon routeur? La méthode la plus couramment utilisée pour résoudre des problèmes de routeur consiste à fermer le routeur, puis à le remettre sous tension. Notre routeur peut ensuite recharger les paramètres personalisés et les autres périphériques ( comme le modem) poursont « rédigouvrir » le routeur et communiquer avec celui-ci. Ce processus se nomme redémarrage.

Redémarrage de votre routeur

Pour redémarrer votre routeur à l'aide du cordon d'alimentation :

1. Debranche les cordons d'alimentation du routeur et du modem.
2. Attendez 10 secondes, puis rebranche le cordon d'alimentation du modem. Assurez-vous qu'il est sous tension.
3. Attendez que le témoin « En ligne » arrêté de clignoter ou attendez deux minutes, puis reconnectectez le cordon d'alimentation du routeur.
4. Attende que levoyant d'alimentation arrête de clignoter, puis attendez deux minutes avant de tenter de vous connecter à Internet à partir d'un ordinateur.

Pour redémarrer votre routeur à l'aide du sans fil intelligent de Linksys :

1. Ouvrez le sans fil intelligent de Linksys. (Consultez la rubrique « Configuration de votre routeur » à la page 7).
2. DansRouterSettings(paramètres du routeur), cliquez sur Troubleshooting (dépannage).
3. Cliquez sur I'onglet Diagnostics.
4. Sous Reboot (redémarrage), cliquez sur Reboot (redémarrage).

Un écran de confirmation s'ouvre.

1. Cliquez sur Yes (oui) pour confirmer. Le routeur redémarre. Pendant le redémarrage du routeur, tous les périphériques connectés perdent leur connexion Internet.

Le sans fil intelligent de Linksys ne s'ouvre pas dans votre navigateur Web

Les versions les plus récentes des navigateurs Web les plus populaires sont compatibles avec le sans fil intelligent de Linksys. Le sans fil intelligent de Linksys fonctionne dans les navigateurs Web suivants :

• Internet Explorer 8 ou version ultérieure
• Firefox 8 ou version ultérieure
  Google Chrome 10 ou version ultérieure
• Safari 5 (pour Mac) ou version ultérieure

Impossible d'acceder au sans fil intelligent de Linksys

Pour acceder directement à votre routeur, consultez la rubrique « Configuration manuelle de votre routeur » à la page 25 :

Toutes les autres étapes de dépannage ont échoué

Si vous avez tenté d'executer sans succès les étapes de dépannage précédentes, vous pourriez avoir à rétablier les paramètres par défaut de votre routeur.

Pourquoi devrais je restaurer les paramètres par défaut? Lorsque toutes les autres étapes de dépannage ont échoué, vous pouze tenter de rétabrir les paramètres par défaut du routeur; ceux-ci correspondant aux paramètres les plus couramment utilisés dans les reseaux domestiques. La réinitialisation du routeur supprime vos paramètres personnalisés, ce qui signifie que vous devrez ensuite les rétabrir. Nous vous recommendons de créé une copie de sauvegarde de votre configuration avant de rétabrir les paramètres par défaut de votre routeur. Consultez la rubrique « Création et restauration d'une copie de sauvegarde de la configuration de votre routeur » à la page 49.

Pour rétablier les paramètres par défaut de votre routeur, vous pouze utiliser le bouton Reset du routeur ou utiliser le sans fil intelligent de Linksys. Pour obtenir des instructions, consultez la rubrique « Rétablissement des paramètres par défaut » à la page 50.

Specifications

Linksys EA6400

Nom du modele	Linksys EA6400
Description	Routeur intelligent Wi-Fi Linksys AC 1600
Numéro de modele	EA6400
Interrupteur de vitesse du port	10/100/1 000 Mbits (Gigabit Ethernet)
Fréquence radio	2,4 et 5 GHz
Nombre d'antennes	2 (2,4 GHz) + 3 (5 GHz)
Ports	Alimentation, USB, Internet, Ethernet (1 à 4)
Touches	Reset (Réinitialiser), Wi-Fi Protected Setup (configuration de l'accès Wi-Fi protégé), Alimentation (modèles européen uniquement)
Voyants	Panneau supérieur : Alimentation Panneau arrière : Internet, Ethernet (1 à 4)
UPnP	Pris en charge
Cryptage	WEP, WPA, WPA2, RADIUS
Bits de clé de sécurité	Cryptage de données jusqu'à 128 bits
Systèmes de fichiers pris en charge pour les péripériques de stockage	FAT32, NTFS, et HFS+
Prise en charge du navigateur	Internet Explorer 8 ou version ultérieure, Firefox 4 ou version ultérieure, Google Chrome 10 ou version ultérieure et Safari 4 ou version ultérieure

Environnement d'exploitation

Dimensions	256 x 40 x 184 mm (10,8 po x 1,58 po x 7,25 po)
Poids	17,67 oz (501 g)
Alimentation	12 V, 3 A
Certifications	FCC, IC, CE, Wi-Fi a/b/g/n/draft ac, Windows 7, Windows 8, DLNA
Température (marche)	De 0 à 40 °C (32 à 104 °F)
Température (entreposeage)	De -20 à 60 °C (-4 à 140 °F)
Humidité (fonctionnement)	10 à 80 %, humidité relative, sans condensation
Humidité (entreposeage)	5 à 90 %, sans condensation

REMARQUES

Pour les renseignements sur les règlements, la garantie la sécurité, consultez le CD fourni avec votre routeur ou allez sur www.linksys.com/support.

Les specifications peuvent changer sans préavis.

Performance maximale avec les specifications de la norme IEEE 802.11. Les performances réelles peuvent varier, en particulier la capacité du réseau sans fil, le débit des données, la portée et la couverture. Les performances dépendent de plusieurs facteurs, conditions et variables, comme la distance avec le point d'accès, le volume du traffic du réseau, les matériaux et la construction de l'immeuble, le système d'exploitation utilisé, les différents autres produits sans fil utilisés, les interférences et autres parasites.

Pour communiquer avec le soutien technique primé 24 h/24 et 7 jours sur 7, visitez linksys.com/support

Cisco, le logo Cisco et Linksys sont des marques de commerce ou des marques déposées de Cisco ou de ses sociétés associées aux États-Unis et dans d'autres pays.
Vous trouvrez une liste des marques de commerce de Cisco à l'adresse www.cisco.com/go/trademarks. Les autres marques commerciales mentionnées dans ce document sont la propriété de leur détenteur respectif.
