MODE D'EMPLOI OPERA 3 PIANO NOIR PRO-JECT
Contrôles, caractéristiques et branchements
- vis de verrouillage du moteur pour le transport (marquées en rouge)
- poulie étagée du moteur
- courroie d'entraînement
- contre-plateau
- plateau avec feutrine*
- contrepoids du bras*
- lèvebras
8/18. Repose bras et sécurité de transport
- bras
- couverage*
- charnière de couvercle
- vis de fixation des charnières du couvercle
- prise d'alimentation
- cable de sortie du signal
- doigt annelé de l'anti-skating (anti-patinage)
- poids anti-skating
- arceau de déport du poids anti-skating
- interrupteur M/A
- porte-cellule avec doigt lève-bras*
- moteur
transformateur 16V/500mA*
Sélecteur de vitesse 33-45/78 tours
Merci d'avoir acquis cette platine PRO-JECT AUDIO.
Afin de pouvoir vous servir de ce produit, vous devez étudier soigneusement les instructions suivantes.
Avertissement de risque pour l'utilisateur, l'unité ou une possible mauvaise utilisation.
Note importante
La platine PRO-JECT est fournie avec une cellule pré-montée et réglée.
Les instructions suivantes pour ajuster la cellule sont fournies au cas où elle serait remplacée par un modèle différent par la suite.
Pendant l'assemblage et l'ajustement de la platine, de petites pièces peuvent être perdues si elles ne sont pas placées soigneusement dans un réceptacle approprié.
Avant l'assemblage, assurez-vous que toutes les pièces énumérées ci-dessus et également numérotées dans les schémas techniques fournis se trouvent dans l'emballage. Les articles emballés séparément sont identifiés par un astérisque « * »
Installation
La platine est fournie partiellement démontée et soigneusement emballée pour un transport sûr. Enlevez soigneusement toutes les pièces de l'emballage. Assurez-vous que la surface que vous souhaitez employer pour la platine tourne-disques est à niveau avant de placer la platine dessus.
Enlevez les deux vis rouges (1) de transport qui fixent le moteur (22) pendant le transport.
Placez la courroie d'entraînement (3) autour du contre-plateau (4) et de la poulie étagee du moteur (2).
Évitez de mettre de la sueur ou de la graisse sur la courroie car cela déteriorerait la performance et réduirait la durée de vie de la courroie. Utilisez du papier absorbant de cuisine pour enlever toute huile ou graisse du rebord du contre-plateau et de la courroie.
Placez le plateau (5) sur le contre-plateau et la feutrine sur le plateau.
Enlevez la sécurité de transport du bras (18). Conservez-la (ainsi que les deux vis rouges) dans l'emballage d'origine ; ainsi elles seront disponibles pour protéger la platine lors d'un futur transport.
Mise en place de la cellule
Toutes les cellules pour vus de trous de montage d'un demi pouce peuvent être montées. En laissant en place la protection du diamant, montez la cellule sous le porte-cellule (21) à l'aide des vis fournies avec la cellule. Disposez le doigt de bras sur la partie supérieure du porte-cellule (et non pas entre le porte-cellule et la cellule). Placez les écrous mais ne les serrez pas complètement.

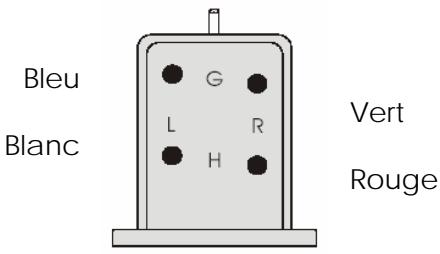

Reliez les fils du bras aux broches de la cellule comme suit :
Blanc canal gauche positif (L^+)
Rouge canal droit positif (R^+)
Vert canal droit négatif (R-)
Bleu canal gauche négatif (L-)
Pour les cellules Pro-Ject K4 et K6 :
Les fils sont très fragiles, ne jamais tirer dessus !
Le résultat sonore optimal de la PRO-JECT OPERA ne peut être obtenu que si la cellule est correctement ajustée. Des outils particuliers comme un pese-cellule ou l'outil d'alignement de PRO-JECT (CAT) sont nécessaires pour accomplir parfaitement cette tâche. Si vous ne maîtrisez pas l'ajustement de la cellule, nous vous conseillons de demander de l'aide après de votre revendeur PRO-JECT.
Lorsque le réglage est correct, vous pouvez serrer les écrous.
Ajustement de la force d'appui de la cellule
Le contrepoids (6) fourni convient aux cellules dont le poids est compris entre 3,5 et 5,5 g. Un contrepoids pour les cellules dont le poids est compris entre 6 et 9 g est disponible en option (les cellules K4 et K6 font 6 gr par exemple).
Ajustez la force d'appui avant d'installer le poids anti-skating.
Pour cela, poussez doucement et tournez le contrepoids (6) sur l'extrémité du bras. Abaissez le lève-bras et placez la cellule dans l'espace entre le repose-bras et le plateau.
Tournez prudemment le contrepoids jusqu'à ce que le bras tienne en équilibre (à l'horizontal).
Le bras doit revenir à la position d'équilibre s'il est levé ou abaissé. Cet ajustement doit être effectué soigneusement.
N'oubliez pas de retirer la protection de la cellule si elle est installée (comme pour les Pro-Ject K4 ou K6).
Une fois que le bras est correctement équilibré, remettez-le en position de repos. Tenez le contrepoids sans le bouger, et tournez doucement l'anneau de réglage de la force d'appui (le vernier) (6a) jusqu'à ce que le zéro soit aligné avec le doigt annelé de l'anti-skating (15) (position « midi »).
Vérifiez à nouveau que le bras est équilibré.
Tournez le contrepoids dans le sens contraire des aiguilles d'une montre (vu de face) pour ajuster la force d'appui aux recommandations du fabricant de la cellule. Chaque trait sur l'échelle représente 1nM (=0,1g) de la force d'appui. 10 sur le vernier représente donc une force d'appui de 1g, 18 une force d'appui de 1,8g.
Pour information : cellule Ortofon OM5e : 17,5nM (ou 1,75g) ; cellule Pro-Ject K4 : 18nM (ou 1,8g) ; cellule Pro-Ject K6 : 18nM (ou 1,8g)
Ajustement de l'azimut
Le diamètre de la cellule doit être aligné perpendiculairement avec le disque afin de lire correctement les modulations des canaux droit et gauche du sillon.
Une petite vis à l'articulation du bras (qui est cachée par la bague externe de l'articulation) permet de corriger un azimuth incorrect.
Pour permettre l'accès à la vis, le doigt annelé de l'anti-skating (15) doit être dévissé avec précaution à l'aide d'une pince plate ou d'une grosse pince à épiler. Conservez le doigt annelé dans un lieu sûr jusqu'au remontage.
Levez l'avant du bras vers le haut, et desserrez la vis juste assez pour permettre de bouger le tube du bras sans effort! N'enlevez pas la vis complètement!
Ajustez le porte cellule (21) de façon à ce qu'il soit parallèle au disque. Lorsque vous êtes satisfait du réglage, resserrez les vis avec précaution et revissez le doigt annelé de l'anti-skating (15).
En aucun cas, le bras ne doit être ajusté avec l'aiguille placée dans le sillon du disque! Des dommages irréparables peuvent être causés à la cellule!
Le bras doit être soulevé pour faire chaque ajustement et être abaissé après pour vérifier.
Ajustement de la force anti-skating
La force de l'anti-skating doit être ajustée selon la masse de la cellule comme suit :
Force d'appui
10-15 mN (1 à 1,5g)
15-20 mN (1,5 à 2g)
20 mN et plus (2 g et +)
Support d'ajustement de l'anti-skating (15)
1er anneau en partant de l'articulation
2ème anneau en partant de l'articulation
3ème anneau en partant de l'articulation
Glissez la boucle du fil de nylon de l'anti-skating sur la deuxième gorge du doigt annelé de l'anti-skating (15) afin d'obtenir une force correcte d'anti-skating pour la cellule montée en usine (Ortofon OM5e).
Faites passer le fil par l'arceau de déport de l'anti-skating (17).
En effectuant une légère traction sur le fil, amenez-le jusqu'à ce qu'il soit positionné comme sur le schéma de la page numéro 2 (17/9a).
Changement de la vitesse de lecture
Appuyez sur le bouton de changement de vitesse (24) pour passer du 33 au 45 tours. La vitesse sélectionnée est indiquée par un LED vert (33 tours) ou rouge (45 tours ou 78 tours).
Pour dire des disques à une vitesse de 78 tours, suivez les étapes suivantes : enlevez le plateau (5) et, en utilisant l'accessoire fourni (3a), placez la courroie (3) sur l'étage le plus large de la poulie du moteur (2). Remontez le plateau. Commencez la lecture en 33 tours puis changez la vitesse en 45 / 78 tours, le plateau tournera alors en 78 tours.
Pour lire les disques en 45 ou 78 tours, commencez toujours en 33 tours et attendez que la vitesse soit pleinement atteinte avant de passer à la vitesse supérieure.
Connexion à l'amplificateur
La PRO-JECT OPERA a un câble de liaison audio (14) pour la connexion à un amplificateur.
Utilisez l'entrée marquée Phono (appelée aussi parfois gram, disc ou RIAA) sur votre amplificateur. Assurez-vous que l'entrée Phono correspond au genre de cellule utilisée (aimant mobile MM ou bobine mobile MC). Les entrées de ligne (telles que CD, Tuner, Tape ou Video) ne sont pas appropriées.
Prenez soin de connecter correctement le canal gauche et droit. Le canal droit est habituellement en rouge et le gauche en blanc, noir ou bleu. Consultez le manuel fourni avec votre amplificateur pour plus de renseignements. Il est conseillé de relier le câble de masse du bras à la borne de masse de votre amplificateur si celui-ci en est équipé.
Si votre amplificateur ne compte pas d'entrée appropriée pour votre cellule, vous aurez besoin d'un étage phono séparé pour les cellules MM ou MC, tels que le Pro-Ject Phono Box, le Pro-Ject Phono Box SE ou le Pro-Ject Tube Box, qui sera alors connecté entre la platine et une entrée libre de l'amplificateur.
Branchement de l'alimentation secteur, marche et arrêt
La platine tourne-disques est fournie avec une alimentation secteur adaptée à votre pays.
Vérifiez toutes les étiquettes avant le branchement afin de vous assurer de la compatibilité avec la tension secteur de votre domicile. Connectez la mini fiche du transfo à la mini prise (13) située à l'arrière du tourne-disque avant de relier l'autre fiche du transfo à votre prise secteur.
En pressant l'interrupteur (20), vous pourrez allumer et éteindre le moteur.
Mise en place du couvercle
Placez le couvercle (10) soigneusement sur les charnières (11) et ajustez les vis (12) jusqu'à ce que le couvercle reste ouvert comme vous le désirez, en faisant toutefois attention à ce qu’il ne soit pas trop difficile de l’ouvrir ou de le fermer.
Entretien et nettoyage
Votre platine ne nécessite aucun ou peu d'entretien régulier. Enlevez la poussière avec un tissu antistatique légèrement humidifié. N'utilisez jamais de tissu sec car cela crée de l'électricité statique, ce qui attire encore plus la poussière ! Les liquides de nettoyage antistatiques sont disponibles dans des magasins spécialisés mais ils doivent être appliqués en petite quantité pour ne pas endommager les pièces en caoutchouc. Afin d'éviter des dommages, il est recommandé de mettre le cache de l'aiguille avant que le nettoyage ou l'entretien soit effectué.
Si la platine n'est pas utilisée pendant un certain temps, la courroie peut être enlevée pour éviter un étirement inégal.
Débranche toujours la platine de l'alimentation secteur avant de la nettoyer.
Astuces utiles
Le couvercle n'est pas seulement un "anti-poussière" mais aussi une structure résonnante par laquelle peut passer l'énergie acoustique venant de vos enceintes pendant l'écoute. Il est par conséquent recommandé d'enlever le couvercle pendant l'écoute pour obtenir un meilleur résultat sonore.
La platine devrait être positionnée sur une surface de faible résonance telle que le bois ou un panneau en multicouches afin d'éviter que des vibrations structurées viennent perturber la lecture.
Spécifications techniques ortofon OM 5E
| Bande passante | 20Hz - 20kHz | Impédance de charge | 47kohms |
| Balance des canaux | <2dB | Connexion amplificateur | Entrée MM |
| Déparation des canaux | >22dB | Force d'appui nécessaire | 17,5mN (1,75g) |
| Tension de sortie | 4mV | Poids | 5g |
Spécifications techniques pro-ject opera
Vitesses 33,33/45,11 et 78 tours
Précision de vitesse ±0,8%
Plurage et scintillement ±0,12 %
Signal bruit -65dB
Force d'appui possible 10 - 30mN (0,1 à 3g)
Longueur effective du bras 8,6" (218,5mm)
Surplomb 18,5mm
Dimension (H x L x P) 118 x 415 x 320mm
Poids 5,5kg
Utilisation incorrecte et panne
Les platines PRO-JECT sont fabriquées dans le plus grand respect des normes en vigueur et sont soumises à des contrôles stricts de qualité avant de quitter l'usine.
Les problèmes qui peuvent néanmoins apparaître ne sont pas nécessairement des défauts de matériel ou de fabrication, mais peuvent quelquefois être provoqués par une utilisation incorrecte ou « un malheureux concours de circonstances »
Une liste des erreurs les plus fréquentes est donc fournie.
Le plateau ne tourne pas alors que l'interrupteur est enclenché :
L'appareil n'est pas connecté à la prise d'alimentation secteur. - Pas de courant à la prise. La courroie d'entraînement n'est pas mise en place ou a glissé de son support.
Pas de signal sur un canal ou sur les deux :
- Faux contacts entre la cellule et le câblage du bras ou bien entre celui-ci et le câble de sortie du signal ou entre celui-ci et le préampli phono ou entre celui-ci et l'amplificateur.
- Cela peut également être causé par un mauvais branchement, un fil ou une soudure cassée, ou tout simplement par une prise défectueuse. L'entrée Phono n'est pas sélectionnée sur l'amplificateur. L'amplificateur n'est pas allumé. L'amplificateur ou les haut-parleurs sont défectueux ou en mode silence.
- Les haut-parleurs ne sont pas raccordés.
Fort ronflement sur l'entrée Phono :
- Absence de connexion de masse entre la cellule et le bras ou entre la platine et l'ampli.
Bruit déformé ou incohérent sur un ou deux canaux :
- La platine est branchée à une mauvaise entrée de l'amplificateur, ou le réglage MM/MC n'est pas correct. Diamant ou suspension endommagée.
- Choix du nombre de tours erroné, courroie trop détendue ou sale, axe du contre plateau sans huile, sale ou endommagé
Service
Si vous rencontrez un problème dont la solution n'a pas été abordée ci-dessus, veuillez consulter un revendeur pour plus de conseils.
L'appareil ne peut être renvoyé au distributeur de votre pays que lorsque le problème n'a pu être résolu par votre revendeur.
Ne renvoyez jamais une platine sans être sûr qu'elle est correctement démontée et placée dans son emballage d'origine comme indiqué sur les schémas de la page 10 de cette notice.
La garantie ne s'appliquera que si l'appareil est retourné correctement emballé. Nous vous conseillons donc de conserver l'emballage d'origine.
Démontez les éléments suivants et emballez-les à part :
Couvercle (10), contre-poids (6), poids anti-skating (16), plateau (5), cellule, courroie (3) et le transfo 16V/500mA.
Insérez les vis de transport pour le moteur (1) et la sécurité de transport du bras (18) avant d'emballer la platine avec précautions.

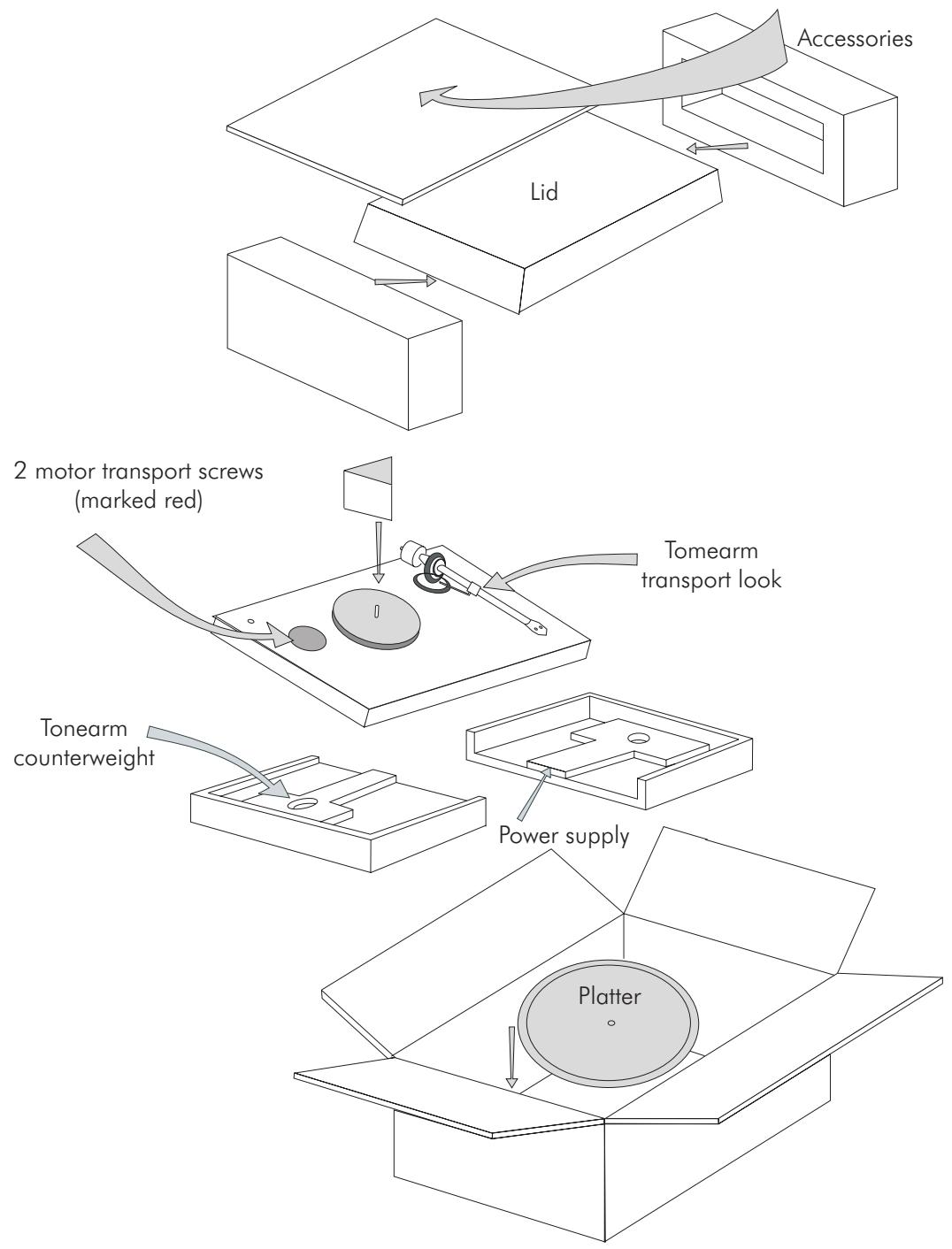

Lexique du schéma :
Accessories
Lid
2 vis de transport du moteur
Sécurité de transport du bras contrepoids du bras
Transfo
Plateau
Garantie
Le fabricant n'est en aucun cas responsable des préjudices causés par un non-respect des instructions d'utilisation et/ou par le transport de l'appareil sans son emballage d'origine.
Toute modification ou remplacement de n'importe quelle pièce du produit par des personnes non qualifiées et non autorisées dégage le fabricant de toute responsabilité au-delà des droits légaux du client.
PRO-JECT est une marque déposée de H. Lichtenegger. Cette notice a été conçue par : ATR-Audio Trade GmbH et traduite par Audio Marketing Services S. A. S. Copyright © 2001-2006 Audio Tuning - PRO-JECT AUDIO. Tous droits réservés.
Ces informations étaient correctes à la date d'envoi à l'impression. Le fabricant se réserve le droit de modifier les spécifications techniques sans préavis.
Le fabricant se réserve le droit de modifier les spécifications techniques sans préavis. © Pro-Ject Audio - Traduction de Audio Marketing Services. Pour plus de détails sur les produits, veuillez vous référer au catalogue complet de Pro-Ject ou allez sur les sites www.project-audio.net ou www.AudioMarketingServices.fr
