MODE D'EMPLOI RiT 500PT1+1EW1396706 COPIC

500 Mbps kit 2 adaptateurs cpl-wifi

MODÈLE: CPL500W

Table des matières

CHARACTERISTIQUES 3

MISES EN GARDE 3

DESCRIPTION 4

Présentation du produit 4

Contenu de l'emballage 4

DESCRIPTION DU MATÉRIEL ET BRANCHÉMENTS 4

Description des boutons et de l'état des témoins LED 4

Description des interfaces... 6

Installation du matériel 6

Configuration du système 6

Avant de commencer 7

Branchements 7

Portée de fonctionnement 7

Améliorer la qualité de transmission du réseau 7

CONFIGURATION DU PC LAN. 8

Connexion à l'adaptateur CPL sans fil 10

Réglages 11

Assistant. 11

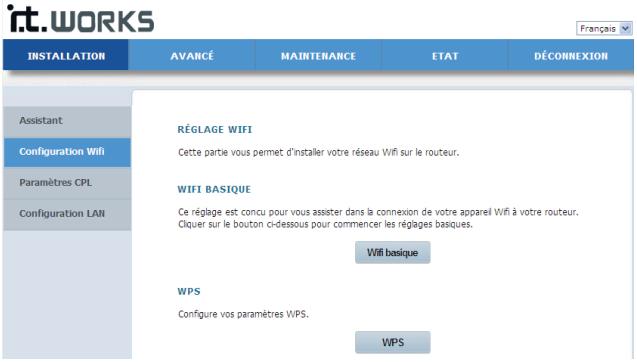

Configuration sans fil 19

A. Paramètres sans fil de base 19

Configuration CPL 23

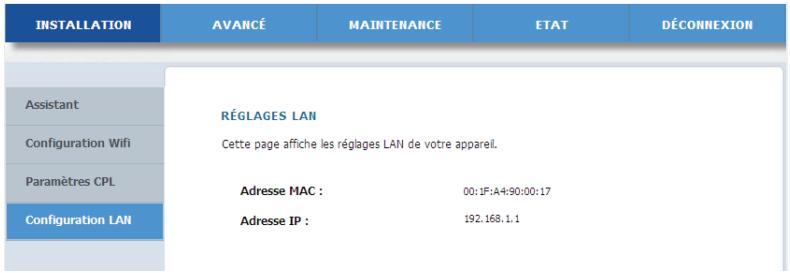

Configuration LAN 24

Réglages avancés 25

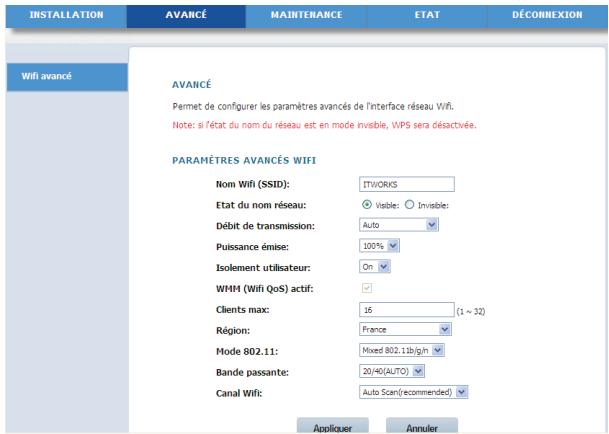

Sans fil avancé 25

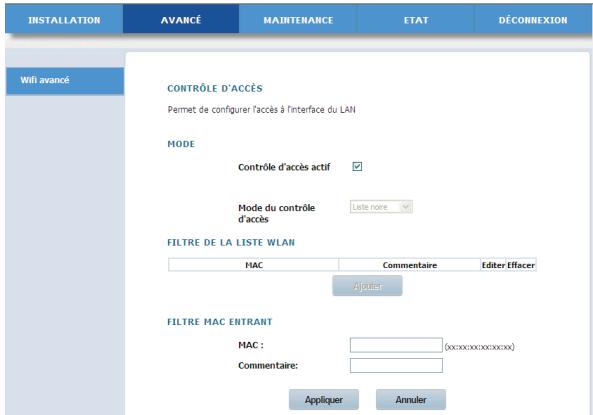

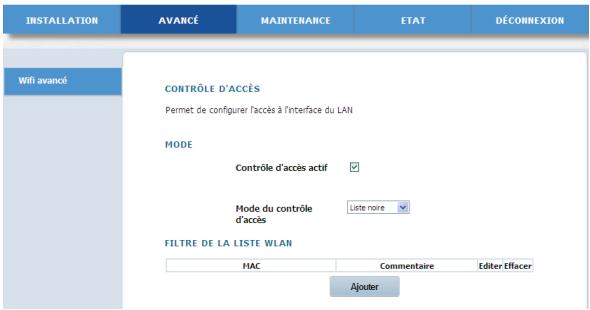

Contrôle d'accès 26

Sécurité avancée 27

ENTRETIEN 28

Gestion du périhérique 28

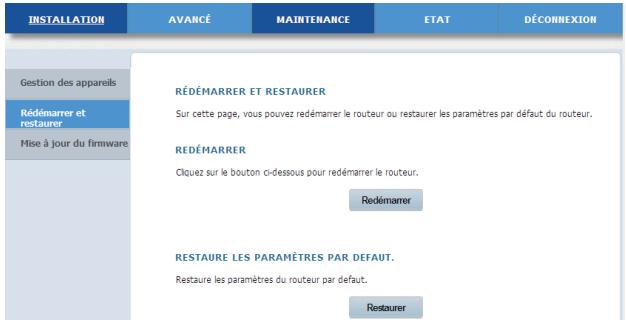

Redémarrer et réinitialiser 28

Mise à jour du micrologiciel 29

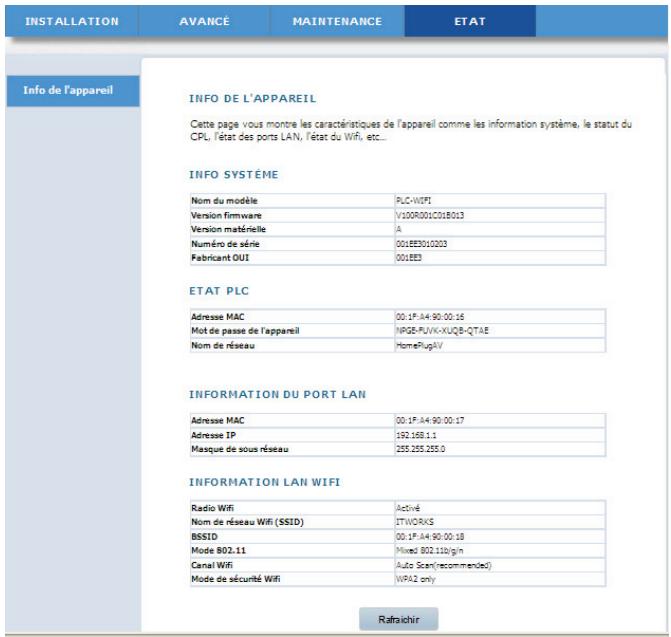

Etat 30

Infos périphérique 30

Déconnexion 30

UTILISATION DU BOUTON SECURITY (sécurité) 30

Création de réseau logique HomePlug AV 30

Rejoindre un réseau AVLN 31

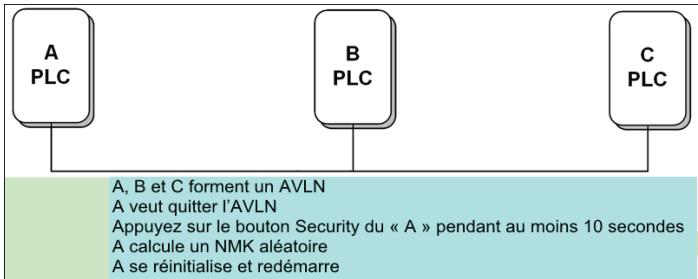

Quitter un réseau AVLN 32

DEPANNAGE 32

Spécifications 33

MISEAU REBUT 34

Caracteristiques CPL

• Plage de tension: 100-240V AC 50/60 Hz.
• Compatible avec les protocoles HomePlug AV et IEEE1901.
• Débit de liaison physique CPL: jusqu'à 500 Mbps.
• Compatible avec les modulations suivantes: OFDM QAM 4096/1024/256/64/16/8, QPSK, BPSK et ROBO
• Permet le chiffrement de liaison AES 128 bit et l'authentification NMK, pour une plus grande sécurité des communications CPL.
• Compatible avec l'OFDM à fenêtres avec atténuation du bruit basée sur la technique de synchronisation de ligne brevetée, permettant de préserver l'intégrité des données. Estimation et auto-adaptation de canal, permettant d'optimiser le débit en temps réel.
• Accès canal CSMA/CA avec priorisation, permettant d'optimiser le rendement et le débit.
• QoS quatre niveaux.
• Classifications de paquets ToS et CoS. Sessions de gestion multidiffusion IGMP.

Caractéristiques sans fil

• Compatible avec les normes IEEE802.11b, IEEE802.11g, IEEE802.11n, IEEE802.3, IEEE802.3u, IEEE802.11i et IEEE802.11e.
• Compatible avec le mode 2T2R. Débit de transmission de données : jusqu'à 300 Mbps.
• Compatible avec WEP et WPA pour plus de sécurité dans la transmission des données.
• Compatible avec le serveur DHCP.
• Permet de mettre à jour la version par Internet.
• Permet de rétablir tous les paramètres par défaut.
• Compatible avec les modes de sécurité sans fil suivants: WEP, WPA-PSK, WPA2-PSK, et WPA/WPA2-PSK mixte.
• Affichage de l'état du système.
• Affichage du journal système.

MISES en GARDE

Cet appareil est conçu pour être relié au réseau CPL AC. Avant d'utiliser cet appareil, lisez les mises en garde suivantes:

Respectez l'intégralité des instructions et des mises en garde figurant sur l'appareil. - Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon sec pour le nettoyage. N'utilisez pas de nettoyant liquide ou en aérosol. - Ne mettez pas l'appareil près de l'eau. - Ne mettez pas l'appareil à proximité d'une source de chaleur (ex: radiateur).

• Cet appareil ne doit pas être relié à la prise de courant par l'intermédiaire d'une rallonge. Seul un technicien dument qualifié est habilité à réparer cet appareil. N'essayez en aucun cas d'ouvrir l'appareil ou d'enlever des panneaux: vous risqueriez entre autres une dangereuse exposition à des pièces sous tension.
• Débranchez l'appareil et faites appel à un réparateur qualifié dans les cas suivants:

Si un liquide a pénétré dans l'appareil ; Si l'appareil a été exposé à la pluie ou à l'eau en général ; Si l'appareil ne fonctionne pas normalement alors que vous avez respecté les indications du mode d'emploi ; Si le fonctionnement de l'appareil est perturbé de manière visible.

Ce symbole indique que l'appareil est conforme aux normes européennes de sécurité et de compatibilité électromagnétique.

Présentation du produit

Cet appareil est compatible avec les protocoles HomePlug AV, IEEE1901 et 802.11b/g/n. Il est compatible avec les modulations CCK et OFDM. Il possède un débit de liaison physique CPL maximum de 500 Mbps, et un débit physique sans fil maximum de 300 Mbps en mode 802.11n.

Cet appareil permet le chiffrement de liaison AES 128 bit pour les communications CPL ; il accepte les modes de sécurité sans fil WEP, WPA-PSK, WPA2-PSK et WPA/WPA2-PSK mixte, permettant d'assurer la sécurité et la fiabilité des communications entre les usagers.

Contenu de l'emballage

Le contenu de l'emballage doit être le suivant:

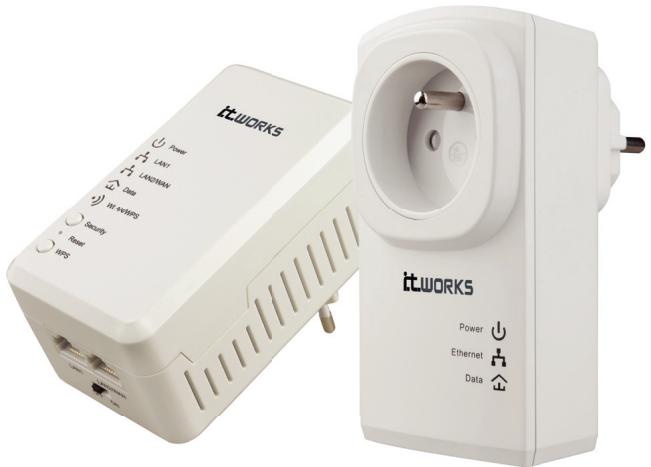

1x adaptateur CPL sans fil de 500 Mbps 1x adaptateur CPL intermédiaire de 500 Mbps 2x câbles réseau Mode d'emploi (CD)

Description des boutons et de l'état des témoins LED

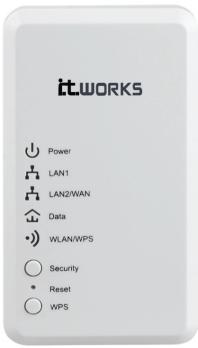

Votre adaptateur CPL sans fil compte 5 témoins LED sur son panneau avant. Ceux-ci vous permettent de savoir si l'appareil fonctionne normalement ou non.

Le tableau suivant décrit les différents états des témoins LED du panneau avant.

Témoin LED	Couleur	État	Description
Alimentation	Vert	Allumé	Le système fonctionne normalement.
	Vert	Clignotant	Le système est en train de se réinitialiser. Le système est en train de synchroniser le mot de passer.
	—	Éteint	L'appareil est étant ou le système est désactivé.
LAN1	Vert	Allumé	Connexion réussie via l'interface LAN1.
	Vert	Clignotant	Données en cours de transmission via l'interface LAN1.
	—	Éteint	Aucune connexion établie via l'interface LAN1.
LAN2/WAN	Vert	Allumé	Connexion réussie via l'interface LAN2.
	Vert	Clignotant	Données en cours de transmission via l'interface LAN2.
	—	Éteint	Aucune connexion établie via l'interface LAN2.
Données	Vert	Allumé	Débit de transmission CPL supérieur ou égal à 40 Mbps.
	Orange	Allumé	Débit de transmission CPL compris entre 20 et 40 Mbps.
	Rouge	Allumé	Débit de transmission CPL inférieur ou égal à 20 Mbps.
	—	Éteint	L'appareil n'est pas connecté au réseau CPL.
WLAN/WPS	Vert	Allumé	WLAN activé.
	Vert	Clignotant	Données sans fil en cours de transmission.
	—	Éteint	WLAN désactivé.
	Orange	Allumé	WLAN activé et connexion WPS établie avec succès.
	Orange	Clignotant	Négociations WPS et transmission de données sans fil en cours.

Le tableau suivant décrit les boutons situés sur le panneau avant.

Bouton	Description
Security (sécurité)	Permet de définir le statut des périhériques membres.Maintenez enforcée la touche Security pendant au moins 10 secondes pour quitter le réseau actuel et créé un mot de passer aléatoire de membre de réseau.Maintenez enforcée la touche Security pendant environ trois secondes pour intégrer l'adaptateur CPL sans fil à l'AVLN existant.
Reset (réinitialisation)	Maintenez enforcée la touche Reset pendant environ trois secondes, puis relâchez-la.Les paramètres par défaut du système seront réinitialisés.

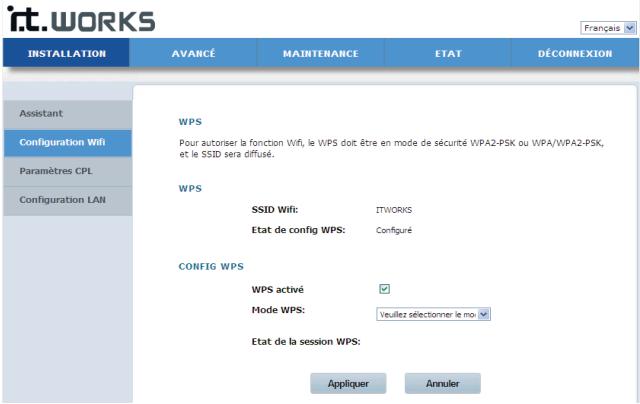

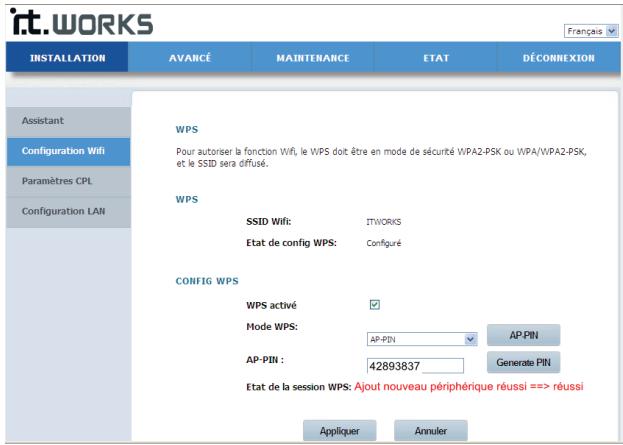

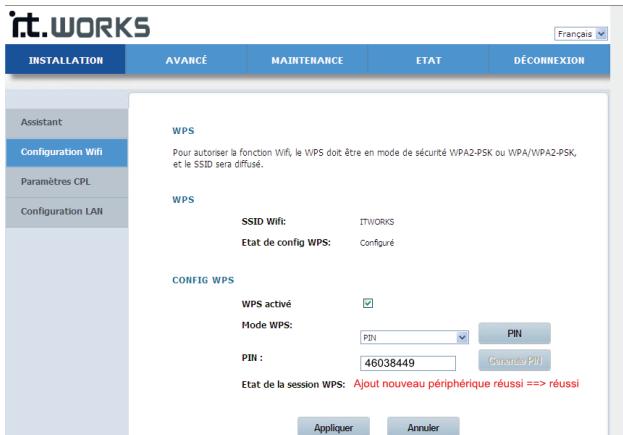

WPS (configuration protégée par Wi-Fi)	Cette touche a les fonctions suivantes:Maintenez enforcée la touche WPS pendant environ 3 secondes pour activer la négociation de mode PBC.Maintenez enforcée la touche WPS pendant environ 5 secondes pour activer ou désactiver le WLAN.

Description des interfaces

Le tableau ci-dessous décrit les interfaces de l'adaptateur CPL sans fil:

Interface:	Description
LAN1	Interface LAN RJ45, pour connecter un hub, un commutateur ou un ordinateur à un LAN.
LAN2
OFF ON	Allumer ou éteindre l'appareil.

Configuration du système

Avant de procéder à l'installation de l'appareil, vous devez avoir à votre disposition:

Au moins 1 câble Ethernet RJ45 (10Base-T/100Base-T) - 1 adaptateur CPL sans fil - 1 adaptateur CPL intermédiaire pour la communication CPL - Un PC installé avec le protocole TCP/IP et pouvant accéder à Internet.

Avant de commencer

Avant de procéder à l'installation, veuillez noter les points suivants:

Lorsque l'appareil est relié à un ordinateur, à un hub, à un routeur ou à un commutateur, le câble Ethernet ne doit pas faire plus de 100 mètres de long. - Placez l'appareil sur un support ou une surface stable. Ne le posez pas par terre. - L'appareil doit rester propre. Ne laissez jamais l'appareil exposé au soleil. Aucun objet métallique ne doit être introduit dans l'appareil. - Placez l'appareil au centre de l'emplacement choisi, en essayant d'optimiser la couverture sans fil.

Branchements

Pour connecter l'appareil, procédez de la manière suivante:

Étape 1 Reliez une extrémité du câble RJ45 à l'interface LAN de l'adaptateur CPL sans fil. Étape 2 Reliez l'autre extrémité du câble RJ45 à votre PC. Étape 3 Branchez directement la fiche de l'appareil sur une prise de courant.

Portée de fonctionnement

La portée de fonctionnement de l'adaptateur CPL sans fil dépend des conditions de l'environnement. La trajectoire et l'effet de la transmission du signal dépendent de l'emplacement dans la maison ou le bureau. En théorie, la portée de transmission CPL est de 300 mètres maximum.

Dans la pratique, cette distance peut varier selon le nombre de périphériques CPL reliés au réseau. Pour la transmission sans fil, la portée en ligne droite à l'air libre peut atteindre 300 mètres pour certains appareils, en intérieur, elle n'est que de 100 mètres.

Améliorer la qualité de transmission du réseau

Pour améliorer la qualité de transmission du réseau, il est conseillé de brancher la fiche de l'appareil directement sur la prise de courant. N'utilisez pas de multiprise.

Configuration du PC LAN

Le serveur DHCP est activé par défaut. L'adresse IP LAN de l'adaptateur CPL sans fil est 192.168.1.1, et le masque de sous-réseau est 255.255.250.0.

Remarque:

Les étapes et les illustrations de la méthode de configuration sont valables pour Windows XP et ne sont données qu’à titre d’exemple. La méthode de configuration peut être différente selon le système d’exploitation de votre PC.

Pour paramétrer manuellement l'adaptateur réseau sur un PC avec Windows XP, précisez de la manière suivante:

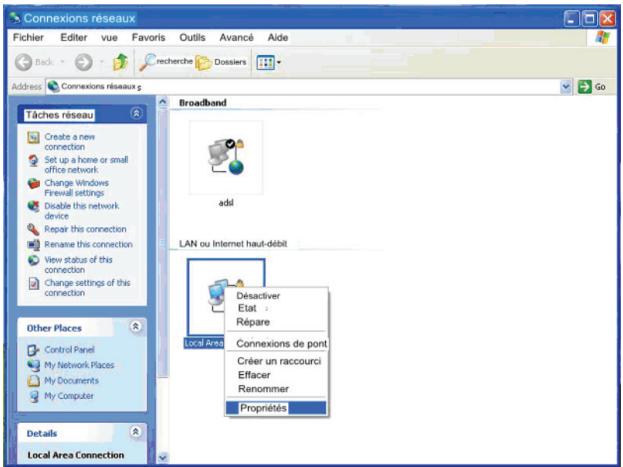

Étape 1 Faites un clic droit sur l'icône Favoris réseau et choisissez Propriétés dans le menu. La fenêtre Connexions réseau apparait.

Étape 2 Faites un clic droit sur l'icone de l'adaptateur réseau et choisissez Propriétés dans le menu. La fenêtre Propriétés de la connexion au réseau local apparait.

Remarque:

Si plusieurs cartes réseau sont installées sur votre PC, vous verrez peut-être apparaître une autre fenêtre que Propriétés de la connexion au réseau local.

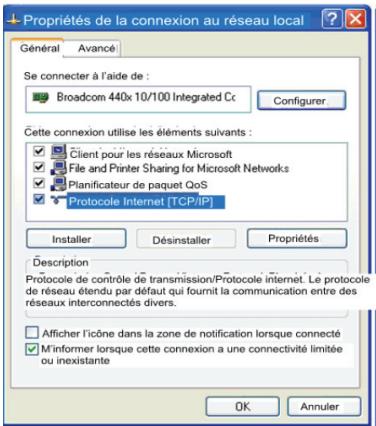

Étape 3 Faites un double clic sur Protocole Internet (TCP/IP) ; la fenêtre Propriétés du protocole Internet (TCP/IP) apparait.

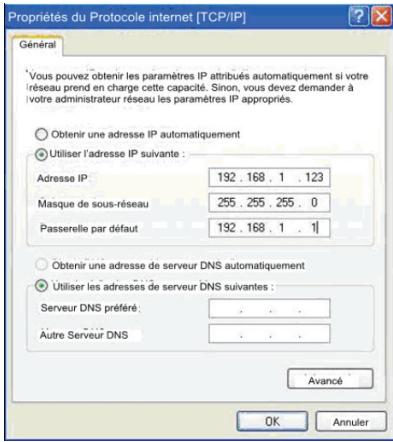

Étape 4 Allez dans Utiliser l'adresse IP suivante, puis tapez l'adresse IP de l'adaptateur réseau. Réglez l'adresse IP sur 192.168.1.X (X étant un nombre de 2 à 254) et le masque de sous-réseau sur 255.255.255.0. Configurez la passerelle par défaut et les adresses IP des serveurs DNS selon votre réseau actuel, sinon laissez-les vides. Une fois tous les paramètres régés, cliquez sur OK.

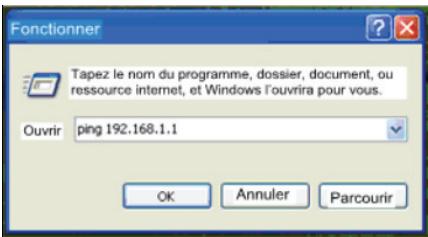

Étape 5 Testez l'adresse IP par défaut de l'adaptateur CPL sans fil afin de vous assurer que la connexion actuelle entre l'adaptateur et votre PC est normale. Sur le bureau, allez dans Démarrer > Exécuter et tapez ping 192.168.1.1. Voir image ci-dessous:

Remarque:

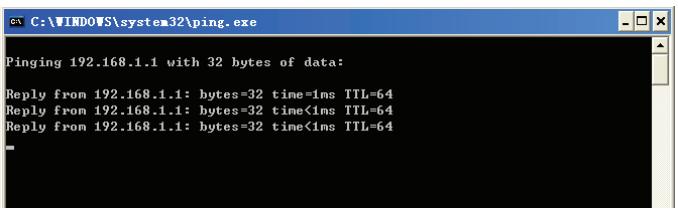

Dans la commande ping, 192.168.1.1 est l'adresse IP par défaut de l'interface LAN. En cas de changement de l'adresse IP, mettez ici l'adresse IP actuelle.

Étape 6 Si votre PC réussit à tester l'adresse IP par défaut de l'adaptateur CPL sans fil, la page suivante apparait, indiquant que la connexion actuelle entre l'adaptateur et votre PC est normale:

Configuration WEB

Cette section vous explique comment vous connecter à l'adaptateur CPL sans fil en tant que super utilisateur et comment configurer les paramètres dans les pages Web.

Connexion à l'adaptateur CPL sans fil

Lors de la première connexion à l'adaptateur, procédez de la manière suivante:

Étape 1 Ouvrez Internet Explorer et tapez http://192.168.1.1 dans la barre d'adresse.

Étape 2 Dans la page de connexion, tapez le nom d'utilisateur et le mot de passe.

Remarque:

• Le mot de passe par défaut est admin.
• La langue se change en haut à droite de l'écran (anglais et français disponibles).

Étape 3 Cliquez sur Connexion ; l'écran suivant apparait.

Assistant

L'assistant:

Pour configurer l'assistant, procédez de la manière suivante:

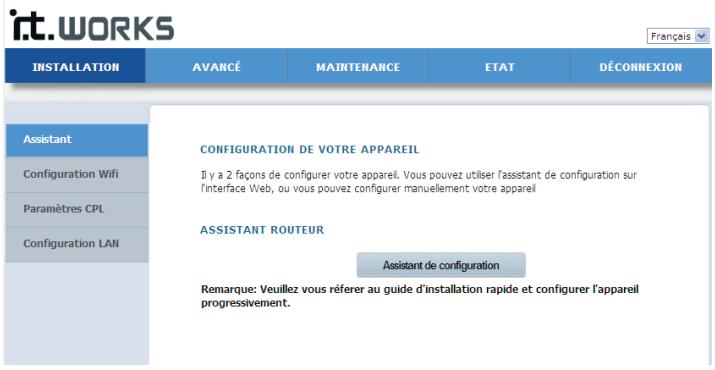

Étape 1 Allez dans CONFIGURATION > Assistant ; l'écran suivant apparait.

Remarque:

Lorsque vous commandez un service de bande passante, faites attention au type de connexion Internet. L'adaptateur CPL sans fil utilise la connexion Ethernet. Les paramètres techniques des propriétés de la connexion Internet sont fournis par votre fournisseur d'accès Internet (ISP). Par exemple, votre ISP est censé vous dire si la connexion à internet se fait par adresse IP statique ou dynamique, et si le protocole utilisé pour la communication Internet est DHCP ou PPPoE.

Étape 2 Cliquez sur Configurer l'assistant ; l'écran suivant apparait : Étape 3 La configuration de l'assistant se fait en 4 étapes. Cliquez sur Suivant pour passer à la page suivante.

Remarque:

Le mot de passe par défaut de cet adaptateur est admin. Pour la sécurité de votre réseau, nous vous conseillons de changer le mot de passe.

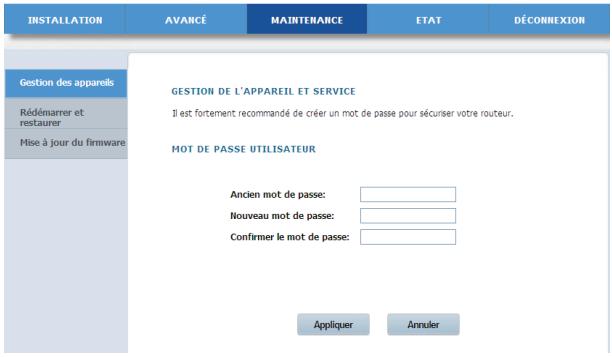

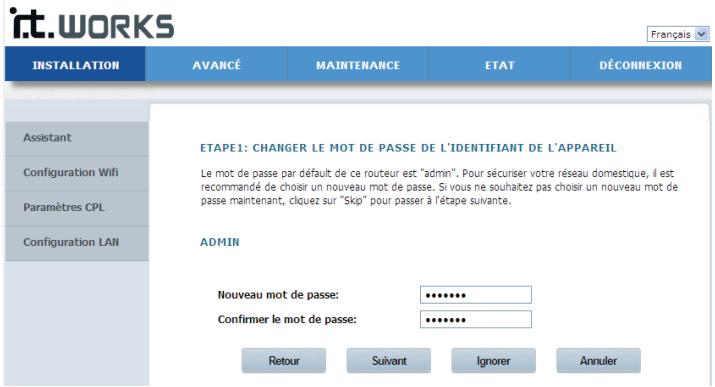

Étape 4 Sur cette page, vous pouvez changer le mot de passe de l'adaptateur CPL sans fil. Si vous ne souhaitez pas changer le mot de passe, cliquez sur Suivant ou sur Ignorer. Après avoir changé le mot de passe, cliquez sur Suivant; l'écran suivant apparait: Étape 5 Sur cette page, vous pouvez configurer les paramètres sans fil de l'adaptateur.

Le tableau ci-dessous décrit les paramètres de cette page :

Étape 6 Après avoir réglé les paramètres sans fil, cliquez sur Suivant ; l'écran suivant apparait :

Champ	Description
Activer l'interface sans fil	Activer ou déactiver l'interface sans fil.
Nom de réseau sans fil(SSID)	Le nom de réseau sans fil (SSID) peut containir jusqu'à 32 caractères (lettres, chiffres ou tirets bas, seuls ou mélangés). Le SSID prend en compte les majuscules.
État de visibilité	• Si vous choisissez Visible, l'adaptateur CPL sans fil diffuse son SSID sur le réseau sans fil.• Si vous choisissez Invisible, l'adaptateur ne diffuse pas son SSID sur le réseau sans fil.
Pays	Choisissez dans le menu déroulant le pays dans lequel vous vous trouvez.
Mode 802.11	• Choisissez le mode sans fil qui convient. Le mode par défaut est Mixed802.11b/g/n.• 802.11b seulement: Le débit maximal est de 11 Mbps.• 802.11g seulement: Le débit maximal est de 54 Mbps.• 802.11n seulement: Pour une bande passante de 20M, le débit maximal est de 130 Mbps (150 Mbps préambule court); pour une bande passante de 40M supérieur (+) or 40M inférieur (-), le débit maximal est de 270Mbps (300 Mbps préambule court).• 802.11b/g mixte:Compatible avec 802.11b et 802.11g.• 802.11n/g mixte:Compatible avec 802.11n et 802.11g.• 802.11b/g/n mixte: compatible avec 802.11b, 802.11n, et 802.11g.
Bande passante	La bande passante ne peut être régée que dans le mode 802.11 compatible avec 802.11n. Pour une bande passante de 20M, le débit maximal est de 130 Mbps (150 Mbps préambule court); pour une bande passante de 40M supérieur (+) or 40M inférieur (-), le débit maximal est de 270Mbps (300 Mbps préambule court).
Canal sans fil	Permet deCHOISIR le canal de service du réseau sans fil. Le réglage par défaut estRecherche auto, significante que le routier sans fil recherche automatique lemeilleur canal parmi les canaux disponibles.

Étape 7 Sur cette page, vous pouvez régler le mode de sécurité sans fil.

L'adaptateur CPL sans fil fournit les 5 modes de sécurité sans fil suivants: None, WEP, WPA-PSK, WPA2-PSK, et WPA/WPA2-PSK.

Aucun

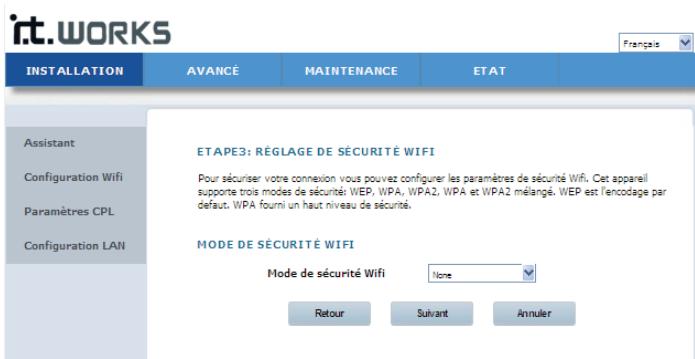

Si vous choisissez Aucun dans le menu déroulant, la page suivante s'affiche.

Aucun signifie que les données ne sont pas cryptées, que le réseau n'est pas sécurisé et que n'importe quelle station peut donc accéder au réseau.

Cette option n'est pas conseillée.

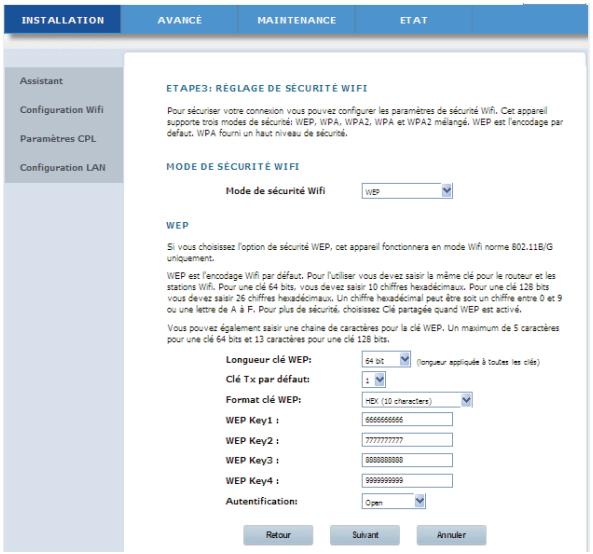

Si vous choisissez WEP dans le menu déroulant des modes de sécurité sans fil, la page suivante s'affiche.

Le tableau ci-dessous décrit les paramètres en rapport avec le mode WEP:

Champ	Description
Longueur de la clé WEP	Choisir la longueur de cryptage de la clé WEP. Les options sont les suivantes: 64 bit ou 128 bit.
Clé Tx par défaut	Choisisir l'une des quatre clés comme clé par défaut pour le réseau sans fil.
Format de la clé WEP	• Si le format de clé est réglé sur 64 bit, vous nevez taper 5 caractères ASCII ou 10 caractères hexadécimaux. • Si le format de clé est réglé sur 128 bit, vous nevez taper 13 caractères ASCII ou 26 caractères hexadécimaux.
Clé WEP 1/2/3/4	Choisissez 64 bit ou 128 bit selon le format de la clé.
Authentication	Permet de besoin le mode d'authentication ajustat. Vous ave le besoin entre Clé ouverte et Clé partagée.

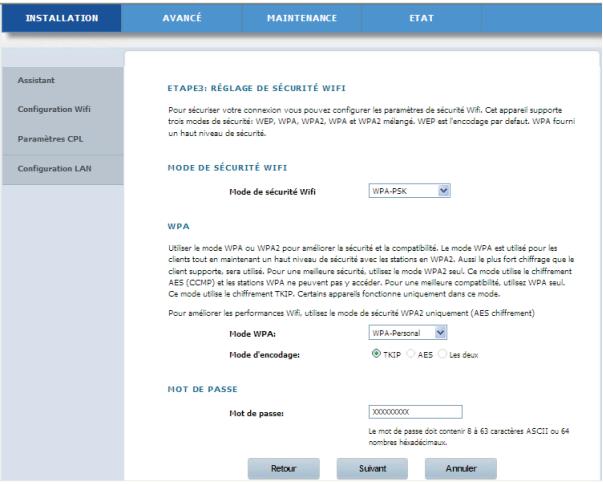

Si vous choisissez WPA-PSK dans le menu déroulant des modes de sécurité sans fil, la page suivante s'affiche.

Le tableau ci-dessous décrit les paramètres en rapport avec le mode WPA:

Champ	Description
Mode WPA	Seul le mode WPA-Personnel est disponible.
Mode de cryptage	Seul le mode TKIP est disponible.
Clé pré-partagée	Définir la clé partagée. Cette clé permet à l'adaptateur d'authentifier l'identité du poste de travail.

(4) WPA2-PSK

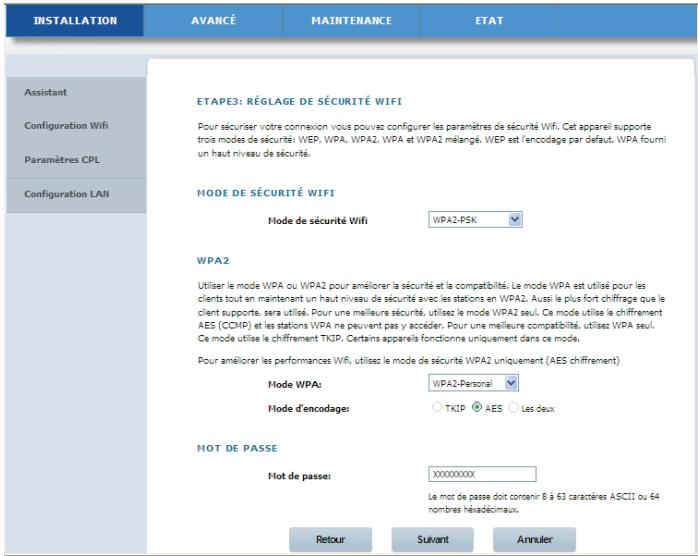

Si vous choisissez WPA2-PSK dans le menu déroulant des modes de sécurité sans fil, la page suivante s'affiche.

Le tableau ci-dessous décrit les paramètres en rapport avec le mode WPA2:

Champ	Description
Mode WPA	Seul le mode WPA2-Personnel est disponible.
Mode de cryptage	Seul le mode AES est disponible.
Clé pré-partagée	Définir la clé partagée. Cette clé permet à l'adaptateur d'authentifier l'identité du poste de travail.

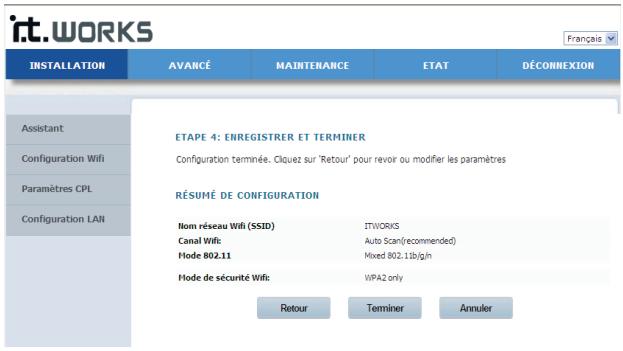

(5) Wpa/Wpa2-Psk

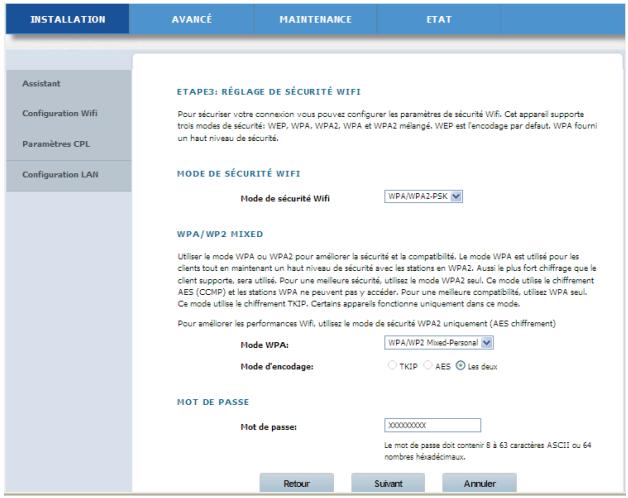

Si vous choisissez WPA/WPA2-PSK dans le menu déroulant des modes de sécurité sans fil, la page suivante s'affiche.

Le tableau ci-dessous décrit les paramètres en rapport avec le mode WPA/WPA2 mixte:

Champ	Description
Mode WPA	Seul le mode WPA/WPA2 mixte-personnel est disponible.
Mode de cryptage	La seule option possible est Les deux.
Clé pré-partagée	Définir la clé partagée. Cette clé permet à l'adaptateur d'authentifier l'identité du poste de travail.

Étape 8 Après avoir choisi le mode de sécurité sans fil et les paramètres correspondants, cliquez sur Suivant; la page suivante s'affiche.

Étape 9 Sur cette page, vous pouvez vérifier les informations de configuration de l'adaptateur. Si vous souhaitez modifier certains des paramètres, cliquez sur Retour. Si vous souhaitez appliquer les paramètres, cliquez sur Terminer.

Remarque:

Sur chacune des pages de configuration de l'assistant, vous avez la possibilité de cliquer sur Retour pour modifier les paramètres précédents, ou sur Annuler pour quitter la page.

Configuration sans fil

Allez dans CONFIGURATION > Configuration sans fil ; l'écran suivant apparait.

A. paramètres sans fil de base

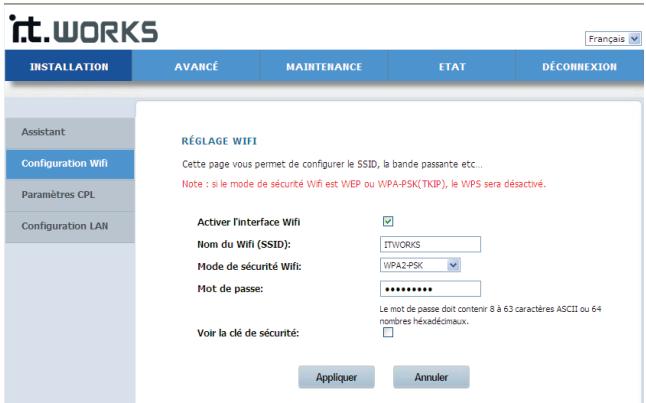

Allez dans Configuration sans fil > Paramètres sans fil de base dans le panneau de gauche ou cliquez sur Paramètres sans fil de base dans la page CONFIGURATION SANS FIL ; l’écran suivant apparait.

Sur cette page, vous pouvez configurer les paramètres sans fil de base.

Le tableau ci-dessous décrit les paramètres de cette page:

Champ	Description
Activer l'interface sans fil	Activer ou désactiver l'interface sans fil.
Nom de réseau sans fil (SSID)	Le nom de réseau sans fil (SSID) peutContainir jusqu'à 32 caractères(lettres, chiffres ou tirets bas, seuls ou mélangés). LeSSID prend en compte les majuscules.
Mode sécurité sans fil	5 modes de sécurité sans fil sont disponibles:Aucun, WEP, WPA-PSK, WPA2-PSK, et WPA/WPA2-PSK.
Mot de passer	Le mot de passer doit composer entre 8 et 63 caractères ASCII ou 64 caractères hexadécimaux.
Afficher la clé de cryptage	Afficher ou-cache la clé de cryptage.

Une fois les paramètres régés, cliquez sur Appliquer pour les sauvegarder.

B. WPS (configuration protégée par wi-fi)

WPS signifie Wi-Fi Protected Setup (configuration protégée par Wi-Fi). La fonction de configuration WPS vous permet d'ajouter un client sans fil sur un réseau sans avoir à régler certains paramètres comme le SSID, le mode de sécurité et le mot de passe. Pour pouvoir utiliser cette fonction, le client sans fil doit accepter la fonctionnalité WPS. Si votre client sans fil n'accepte pas la fonctionnalité WPS, vous devrez le configurer manuellement afin qu'il ait le même SSID et les mêmes paramètres de sécurité que ceux de l'adaptateur.

Allez dans Configuration sans fil > WPS dans le panneau de gauche ou cliquez sur WPS dans la page CONFIGURATION SANS FIL ; l'écran suivant apparait.

Le tableau ci-dessous décrit les paramètres de cette page :

Champ	Description
Activer WPS	Activer ou désactiver la fonction WPS.
Mode WPA	Afficher le mode WPA actuel.

Si vous souhaitez utiliser la fonction WPS, vous devez avoir le mode WPA-PSK/WPA2-PSK et le SSID doit être diffusé.

Les modes WPS sont les suivants: PBC, PIN et AP-PIN.

Mode PBC

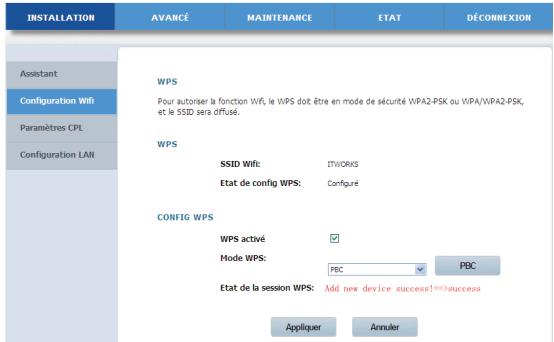

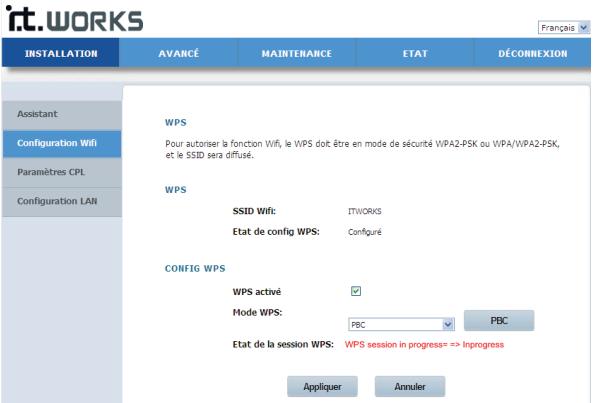

Choisissez PBC dans le menu déroulant des modes WPS puis cliquez sur PBC dans la page WPS, ou appuyez sur la touche WPS de l'adaptateur pour lancer la connexion WPS.

Appuyez sur la touche WPS de la carte réseau ou cliquez sur PBC dans la page de l'utilitaire de configuration de la carte réseau dans les deux minutes qui suivent ; la connexion WPS se lance. Une fois établie la connexion WPS, l'écran suivant apparait. Le client peut maintenir acceder au LAN.

Cliqueur Appliqueur pour sauvegarder notre configuration.

Mode PIN

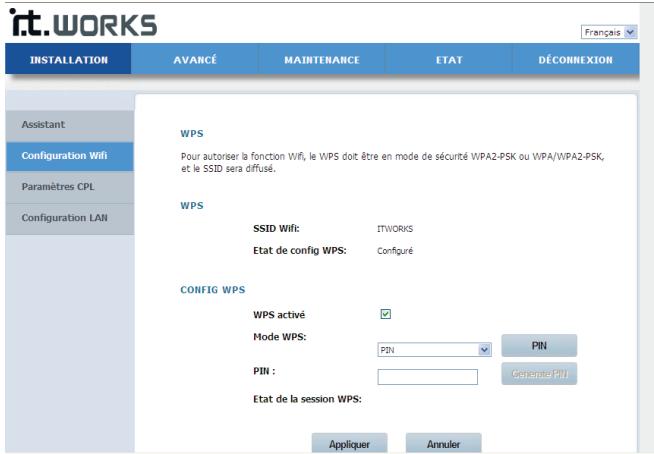

Choisissez PIN dans le menu déroulant des modes WPS.

Tapez la valeur PIN de la carte réseau dans la page WPS (en vous référant au client de la carte réseau), puis cliquez sur le bouton PIN dans la page droite de l'utilitaire de configuration de la carte réseau dans les deux minutes qui suivent ; la connexion WPS se lance.

Mode AP-PIN

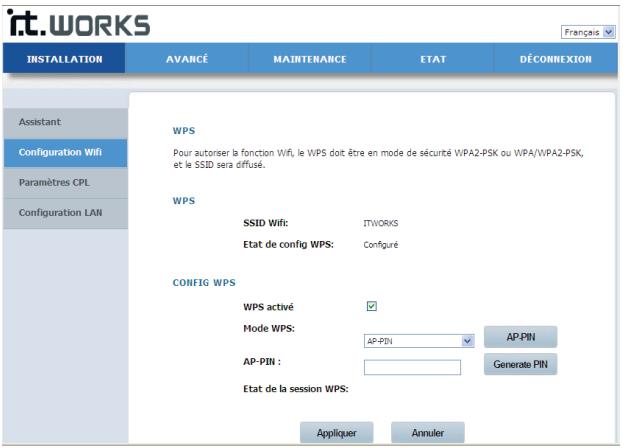

Choisissez AP-PIN dans le menu déroulant des modes WPS.

Tapez la valeur PIN de la carte réseau dans la page WPS (en vous référant au client de la carte réseau), puis cliquez sur le bouton AP-PIN dans la page droite de l'utilitaire de configuration de la carte réseau dans les deux minutes qui suivront ; la connexion WPS se lancera.

Configuration CPL

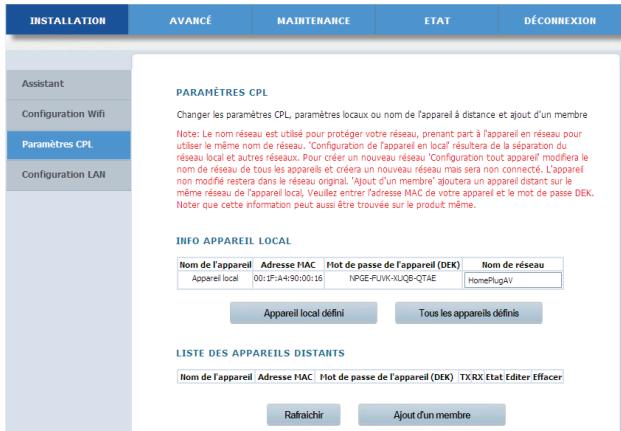

Allez dans CONFIGURATION > Configuration CPL ; l'écran suivant apparait.

Ct t i a e

Clique sur Rafraîchir pour rafraîchir la page. Clique sur Ajouter un membre pour entrer les informations d'un nouveau périphérique.

LISTES des appareils distants

Nom de l'appareil Adresse MAC Mot de passe de l'appareil (DEK) TXRX État Éditer Effacer

Rafraichir

Ajout d'un membre

Informations des membres

Nom de l'appareil

Adresse MAC

Mot de passe de l'appareil (DEK)

Applicuer

Annuler

Tapez les informations du nouveau membre puis cliquez sur Appliquer pour les sauvegarder.

Configuration LAN

Allez dans CONFIGURATION > Configuration LAN ; l'écran suivant apparait.

Cette page contient les paramètres LAN de votre adaptateur.

Réglages avancés

Sans fil avancé

Allez dans AVANCE > Sans fil avancé > Avancé dans le panneau de gauche ou cliquez sur Avancé dans la page Sans fil avancé ; l'écran suivant apparait.

Le tableau ci-dessous décrit les paramètres de cette page:

Champ	Description
Nom de réseau sans fil (SSID)	Le nom de réseau sans fil (SSID) peut containir jusqu'à 32 caractères (lettres, chiffres ou tirets bas, seuls ou mélangés). LeSSID prend en compte les majuscules.
État du nom de réseau	• Si vous choisissez Visible, l'adaptateur CPL sans fil diffuse sonSSID sur le réseau sans fil.• Si vous choisissez Invisible, l'adaptateur ne diffuse pas sonSSID sur le réseau sans fil.
Débit de transmission	Régler le débit de transmission ajustat.
Puisance de transmission	Choisissez la puissance de transmission qui convient dans le menu déroulant. Les options sont les suivantes: 100%, 80%, 60%, 40% ou 20%.
Isolation des utilisateurs	• ON signifie que les ordinateurs connectés sans fil au mêmeSSID ne peuvent pas communiquer entre eux.
	OFF signifie que les ordinateurs connectés sans fil au même SSID peuvent communiquer entre eux.
Activer WMM (QoS sans fil)	Cette fonction n'est pas disponible. Si cette fonction est déactivée, l'adaptateur adopté le WMM pour marquer les priorités et définir l'ordre de la file d'atteinte pour le réseau WiFi.
Clients Max	L'intervalle de balise indique la fréquence avec laquelle l'adaptateur envoie la trame de balise. Par défaut, l'adaptateur envoie la trame de balise toutes les 100 ms. La plage de réglage est de 20 à 1024.
Région	Choisissez dans le menu déroulant le pays dans lequel vous vous trouvez.
Mode 802.11	Choisissez le mode sans fil qui convient. Le mode par défaut est Mixed 802.11b/g/n. 802.11b seulement: Le débit maximal est de 11 Mbps. 802.11g seulement: Le débit maximal est de 54 Mbps. 802.11n seulement: Pour une bande passante de 20M, le débit maximal est de 130 Mbps (150 Mbps préambule court); pour une bande passante de 40M supérieur (+) or 40M inférieur (-), le débit maximal est de 270Mbps (300 Mbps préambule court). 802.11b/g mixte: compatible avec 802.11b et 802.11g. 802.11n/g mixte: compatible avec 802.11n et 802.11g. 802.11b/g/n mixte: compatible avec 802.11b, 802.11n, et 802.11g.
Largeur de bande	La bande passante ne peut être régée que dans le mode 802.11 compatible avec 802.11n. Pour une bande passante de 20M, le débit maximal est de 130 Mbps (150 Mbps préambule court); pour une bande passante de 40M supérieur (+) or 40M inférieur (-), le débit maximal est de 270Mbps (300 Mbps préambule court).
Canal sans fil	Permet de désirir le canal de service du réseau sans fil. Le réglage par défaut est Recherche auto, significant que le routeur sans fil recherche automatiquement le meilleur canal parmi les canaux disponibles.

Une fois les paramètres régés, cliquez sur Appliquer pour les sauvegarder.

Contrôle d'accès

Allez dans AVANCE > Sans fil avance > Contrôle d'accès dans le panneau de gauche ou cliquez sur Contrôle d'accès dans la page Sans fil avance ; l'écran suivant apparait.

Le tableau ci-dessous décrit les paramètres de cette page:

Champ	Description
Activer le contrôle d'accès	Activer ou déactiver le contrôle d'accès.
Mode contrôle d'accès	Vous avez le besoin entre liste noire et liste blanche.liste blanche signifie que si l'adresse MAC d'un pérophérique LAN correspond à l'adresse MAC spécifiée, 'adaptateur attribue l'adresse IP attachée au pérophérique en question.liste noire signifie le contraire.
Ajouter	Ajouter de nouveaux filtres WLAN.

Cliquez sur Ajouter pour passer à la page suivante.

Tapez l'adresse MAC et les commentaires du filtre MAC d'entrée, puis cliquez sur Appliquer pour sauvegarder la configuration.

Sécurité avancée

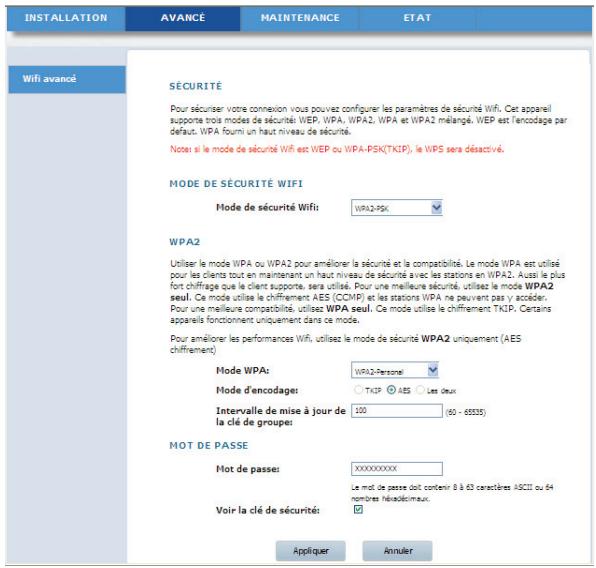

Allez dans Sans fil avancé > Sécurité avancée dans le panneau de gauche ou cliquez sur Sécurité avancée dans la page SANS FIL AVANCE ; l'écran suivant apparait.

Pour les paramètres de cette page, référez-vous à l'Assistant.

Gestion du périphérique

Allez dans ENTRETIEN > Gestion du périphérique ; l'écran suivant apparait.

Sur cette page, vous pouvez changer le mot de passe d'accès à l'adaptateur.

Le tableau ci-dessous décrit les paramètres de cette page:

Champ	Description
Ancien mot de passer	Tapez l'ancien mot de passer.
Nouveau mot de passer	Tapez le nouveau mot de passer.
Confirmer mot de passer.	Retapez le nouveau mot de passer.

Une fois les paramètres régés, cliquez sur Appliquer pour les sauvegarder.

Redémarrer et réinitialiser

Allez dans ENTRETIEN > Redémarrer et réinitialiser ; l'écran suivant apparait.

Dans cette page, vous pouvez redémarrer l'adaptateur et rétablir tous ses paramètres par défaut.

Redémarrer

Cliquez sur Redémarrer pour redémarrer l'adaptateur.

Réinitialiser

Cliquez sur Réinitialiser pour rétablir tous les paramètres par défaut de l'adaptateur. Pour réinitialiser l'adaptateur, vous pouvez également appuyer sur le bouton Reset du panneau avant pendant 3 secondes.

Attention:

N'appuyez pas sur le bouton Reset au cours des manipulations décrites dans cette page.

Mise à jour du micrologiciel

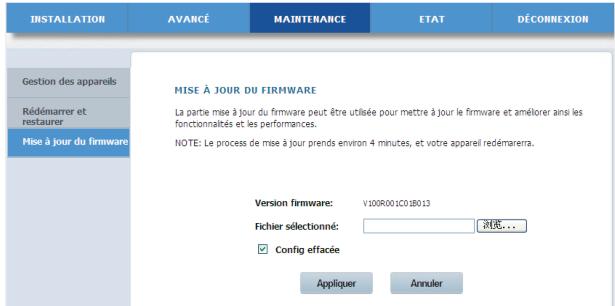

Allez dans ENTRETIEN > Mise à jour du micrologiciel ; l'écran suivant apparait.

Sur cette page, vous pouvez mettre à jour la version du micrologiciel de l'adaptateur.

Le tableau ci-dessous décrit les paramètres de cette page:

Champ	Description
Version micrológiciel	Afficher la version actuelle du micrologiciel.
Sélectionner fischié	Cliquez sur Parcourir... pour retrouver le dernier micrologiciel.
Effacer config	Si vous cochez la case Effacer config, l'adaptateur CPL rétablira les paramètres par défaut après chaque mise à jour. Dans le cas contraire, l'adaptateur conservera les paramètres actuels.

Cliquez sur Appliquer ; le système lance la mise à jour du micrologiciel.

Une fois la mise à jour terminée, l'adaptateur redémarre automatiquement.

Attention:

Sauvegardez la dernière configuration de l'adaptateur afin d'éviter de la perdre après la mise à jour.

Pendant la mise à jour, n'appuyez pas sur la touche Reset et ne coupez pas l'alimentation.

État

Infos périphérique

Allez dans ETAT > Infos périphérique ; l'écran suivant apparait.

Cette page contient les informations en rapport avec le périphérique : _infos système, état CPL, infos LAN et WLAN. Cliquez sur Rafraîchir pour rafraîchir la page.

Déconnexion

Cliquez sur Déconnexion pour vous déconnecter de la page de configuration web.

Utilisation du bouton security (sécurités)

Cette section explique comment ajouter de nouveaux périphériques ou enlever un périphérique existant dans un réseau logique HomePlug AV (AVLN). La touche Security (NMK) permet d'effectuer ces deux manipulations.

Les LED d'alimentation et de données indiquent l'état d'avancement du processus puis son résultat.

Création de réseau logique homeplug AV

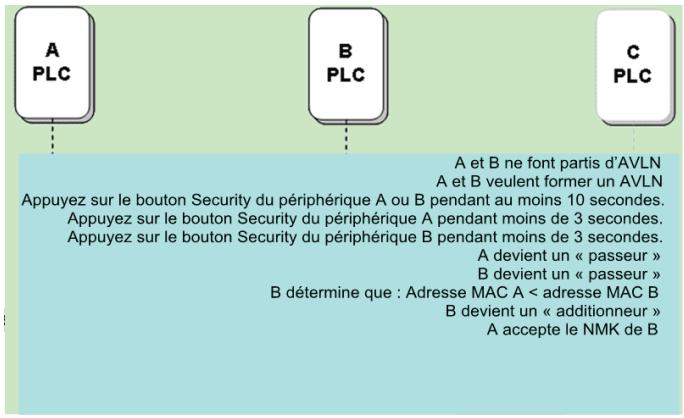

Quand deux périhériques A et B de valeurs NMK différentes sont connectés au même réseau CPL, il est pertinent de les combiner en un réseau logique. Procédez de la manière suivante:

Étape 1 Appuyez sur le bouton Security du périphérique A ou B pendant au moins 10 secondes. Le périphérique redémarrera et se réinitialisera avec une valeur NMK aléatoire.

Étape 2 Appuyez sur le bouton Security du périphérique A pendant moins de 3 secondes.

Étape 3 Appuyez sur le bouton Security du périphérique B pendant moins de 3 secondes. Appuyez sur le bouton du périphérique B dans les 2 minutes qui suivront.

Étape 4 Attendez que la connexion soit établie.

Le témoin d'alimentation des deux périphériques clignote de manière stable, à 1 seconde d'intervalle, jusqu'à ce que l'opération réussisse ou échoue. Si la connexion réussit, les LED d'alimentation et de données restent allumées. Si la connexion échoue, les LED d'alimentation des deux périphériques restent allumées mais les LED de données s'éteignent. Dans ce cas, reprenez les étapes 1 à 4.

Rejoindre un réseau AVLN

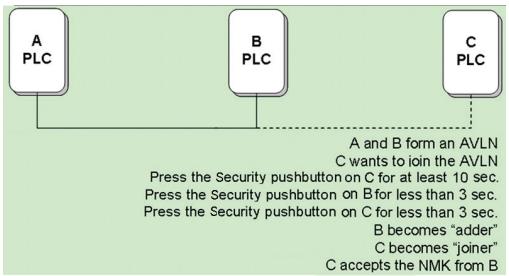

Imaginons qu'un nouveau périphérique, dit "le nouveau", doit être intégré à un réseau existant. N'importe quel périphérique du réseau existant peut jouer le rôle d'ajouteur.

Étape 1 Appuyez sur le bouton Security du "nouveau" pendant au moins 10 secondes. Le périphérique redémarre et se réinitialise avec une valeur NMK aléatoire. Étape 2 Appuyez sur le bouton Security du "nouveau" pendant moins de 3 secondes. Étape 3 Appuyez sur le bouton Security de n'importe quel périphérique du réseau pendant moins de 3 secondes; ce périphérique est maintenant l'"ajouteur". Appuyez sur ce bouton dans la minute qui suit. Étape 4 Attendez que la connexion soit établie.

Le témoin d'alimentation des deux périphériques clignote à 1 seconde d'intervalle jusqu'à ce que l'opération réussisse ou échoue. Si la connexion réussit, les LED d'alimentation et de données restent allumées. Si la connexion échoue, les LED d'alimentation des deux périphériques restent allumées mais les LED de données s'éteignent. Dans ce cas, répétez les étapes 1 à 4.

Quitter un réseau AVLN

Imaginons un réseau existant. Si vous souhaitez enlever un périphérique (dit "le sortant") d'un réseau AVLN ou le sortir d'un réseau existant pour ensuite l'intégrer à un réseau logique, procédez de la manière suivante:

Étape 1 Appuyez sur le bouton Security du "sortant" pendant au moins 10 secondes.

Le périphérique redémarre et se réinitialise avec une valeur NMK aléatoire.

Étape 2 : Attendez la fin de la réinitialisation.

Le témoin d'alimentation du "sortant" s'est éteint provisoirement pendant la réinitialisation, clignote lors du redémarrage, puis reste allumé. Le "sortant" n'appartient plus au réseau existant.

Une fois la procédure terminée, vous pouvez déconnecter le périphérique du support ou l'intégrer à un autre réseau logique situé sur le même support.

Dépannage

Tous les témoins LED sont éteints. Pourquoi?

L'adaptateur secteur est peut-être mal branché. L'appareil n'est peut-être pas allumé.

Le témoin Ethernet est éteint. Pourquoi?

Vérifiez la connexion entre l'adaptateur et l'ordinateur (ou le hub, ou le commutateur le cas échéant). Vérifiez l'état de fonctionnement de votre ordinateur (ou hub, ou commutateur, le cas échéant) ; peut-être ne fonctionne-t-il pas normalement. Vérifiez le câble réseau reliant l'adaptateur aux autres périphériques.

Je n'arrive pas à accéder à la page web. pourquoi?

Vérifiez la connexion entre l'ordinateur et le périphérique de la manière suivante :

Allez dans Démarrer > Exécuter et tapez la commande ping 192.168.1.1 (correspondant à l'adresse IP de l'adaptateur). Si vous n'arrivez pas à accéder à l'adaptateur, vérifiez les points suivants:

Type de câble réseau - Connexion entre l'adaptateur et l'ordinateur Paramètres TCP/IP du PC

La configuration que j'ai effectuée est incorrecte. comment puis-je rétablir les paramètres par défaut?

Maintenez enfoncée la touche Reset pendant environ 3 secondes, puis relâchez-la. L'adresse IP par défaut de l'adaptateur est 192.168.1.1, et le masque de sous-réseau est 255.255.255.0. Le nom et le mot de passe du super-utilisateur sont tous les deux admin.

Conforme à la norme Homeplug AV

Débit de transmission de données CPL jusqu'à 500Mbps

Chiffrement de liaison AES 128 bit avec gestion de clé

2 antennes internes

802.11b+g+n

Vitesse sans fil jusqu'à 300 Mbps

IEEE 802.3, IEEE 802.3U, HomePlug 1.1

Bande de fréquences 2MHz-68MHz

Compatible avec les modulations OFDM QAM 8/16/64/256/1024/4096, BPSK, QPSK et ROBO

Consommation électrique: 6,5W en fonctionnement

Mise au rebut

En tant que distributeurs responsables, nous sommes soucieux de l'environnement.

Nos vous prions donc de bien vouloir respecter la procédure de mise au rebut de votre produit, de l'emballage et, le cas échéant, des accessoires, afin de contribuer à la préservation des ressources naturelles et de garantir le recyclage des matériaux d'une manière respectueuse de la santé et de l'environnement.

Ce produit doit être mis au rebut d'une manière conforme aux lois et réglementations locales. Les produits électriques usagés ne doivent pas être jetés avec les ordures ménagères à la fin de leur durée de vie.

Contactez le magasin d'achat et les autorités locales pour plus d'informations concernant les procédures de mise au rebut et de recyclage.

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans le mode d'emploi. Veuillez nous excuser pour la gène occasionnée.
