Type de produit	Lave-vaisselle encastrable
Marque	TECNOLEC
Modèle	TLVI 49
Capacité	12 couverts
Classe énergétique	A+
Consommation énergétique annuelle	291 kWh
Consommation d'eau annuelle	3360 litres
Consommation en mode veille	0,4 W
Consommation à l'arrêt	0 W
Niveau sonore	49 dB(A)
Dimensions (H x L x P)	82 x 59,5 x 54 cm
Pression d'eau	0,04 - 1 MPa (0,4 - 10 bar)
Alimentation électrique	220-240 V ~ 50 Hz, 1760-2100 W
Longueur du câble d'alimentation	Non spécifié (prise accessible)
Programmes de lavage	3 en 1, Normal (55°C), Eco (50°C), Express (40°C)
Durée du programme standard (Eco)	165 min
Adoucisseur d'eau	Oui, réglable selon dureté (0-60 °dH)
Distributeur de détergent	Oui, avec compartiment prélavage et lavage principal
Distributeur de liquide de rinçage	Oui, réglable (position 1 à 6, défaut 4)
Filtres	Trois parties : principal, central, microfiltre ; nettoyage hebdomadaire
Bras de lavage	Supérieur et inférieur, démontables pour nettoyage
Matériau de la cuve	Inox
Installation	Encastrable sous plan, bande de condensation fournie
Sécurité enfants	Non spécifié (porte ne doit pas rester ouverte)
Pays de fabrication	Non spécifié

FOIRE AUX QUESTIONS - TLVI 49 TECNOLEC

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez d'abord que l'appareil est allumé (bouton ON/OFF) et que la porte est bien fermée. Assurez-vous que le fusible n'a pas sauté ou que le disjoncteur n'est pas déclenché. Vérifiez également que la prise électrique est branchée correctement.

L'eau ne s'évacue pas du lave-vaisselle, que faire ?

Contrôlez que le tuyau d'évacuation n'est pas plié ou obstrué. Nettoyez le filtre (voir section Nettoyage des filtres). Si l'évier de cuisine est bouché, le lave-vaisselle ne pourra pas vidanger correctement.

Comment charger les paniers pour un lavage optimal ?

Placez les articles légers et fragiles (verres, tasses) dans le panier du haut. Les casseroles, assiettes et couverts vont dans le panier du bas. Les couteaux et fourchettes doivent être placés manche vers le haut pour la sécurité. Assurez-vous que rien ne bloque la rotation des bras de lavage.

Comment régler l'adoucisseur d'eau ?

La dureté de l'eau locale détermine le réglage. Tournez le sélecteur sous le bouchon du réservoir de sel selon le tableau : pour 0-8 °dH, position ' / ' (pas de sel) ; 8-22 °dH, position '-' ; 22-45 °dH, position 'Milieu' ; 45-60 °dH, position '+'. Utilisez uniquement du sel spécial lave-vaisselle.

Quels programmes de lavage sont disponibles ?

L'appareil propose quatre programmes : 3 en 1 (pour tablettes multi-fonctions), Normal 55°C, Eco 50°C (cycle standard économe) et Express 40°C (lavage rapide pour vaisselle peu sale). Sélectionnez le programme en appuyant sur le bouton Progr..

Comment nettoyer les filtres du lave-vaisselle ?

Les filtres doivent être nettoyés une fois par semaine. Retirez le filtre central, le filtre principal et le microfiltre. Rincez-les sous l'eau courante avec une brosse à poils doux. Ne faites jamais fonctionner l'appareil sans les filtres en place.

Pourquoi la vaisselle reste-t-elle humide après le séchage ?

Vérifiez que le liquide de rinçage est suffisant et que le réglage est adapté (augmentez si nécessaire). Assurez-vous que la vaisselle est bien disposée pour permettre l'écoulement de l'eau. Un programme plus long (comme Eco) améliore le séchage.

Que signifie le témoin lumineux 'Sel épuisé' ?

Le voyant [S] indique que le réservoir de sel doit être rempli. Dévissez le bouchon, versez environ 1,5 kg de sel spécial lave-vaisselle à l'aide de l'entonnoir fourni, puis revissez. Lancez un programme de lavage pour éliminer l'excès de solution saline.

Puis-je utiliser des tablettes tout-en-un ?

Oui, sélectionnez le programme 3 en 1. Dans ce cas, vous n'avez pas besoin d'ajouter de sel ou de liquide de rinçage séparément. Notez que le témoin de sel peut rester allumé en permanence, ce qui est normal.

Comment démonter les bras de lavage pour les nettoyer ?

Pour le bras supérieur, dévissez-le dans le sens antihoraire. Pour le bras inférieur, tirez-le vers le haut. Lavez-les sous l'eau courante pour déboucher les orifices. Replacez-les en vous assurant qu'ils tournent librement.

MODE D'EMPLOI TLVI 49 TECNOLEC

Conditions pour l'emplacement 6

Préparation et montage de la porte du meuble (non fournie)....7

Réglage de la tension du ressort de porte....8

Branchement sur les canalisations ....8

Branchement sur l'évacuation d'eau 9

Branchement sur la prise de courant 9

Bande de condensation 10

Mise à niveau.... 10

UTILISATION....10

Chargement 12

Chargement du panier à couverts....13

Adoucisseur d'eau....14

Réglage de l'adoucisseur.... 14

Remplissage 15

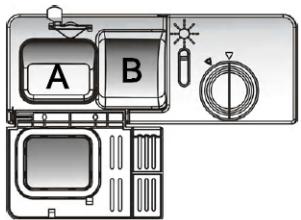

Liquide de rinçage et distributeur de détergent 15

Remplissage du liquide de rinçage.... 15

Réglage du réservoir du liquide de rinçage 16

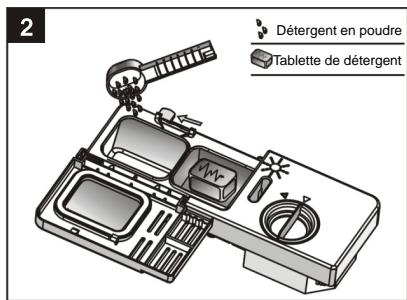

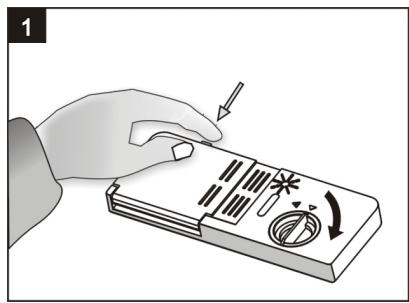

Remplissage du détergent.... 16

Séquence d'utilisation.... 18

ENTRETIEN ET NETTOYAGE ....19

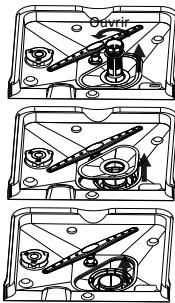

Nettoyage des filtres....19

Nettoyage de la porte 19

Nettoyage du bras de lavage 19

Précautions contre le gel 19

DÉPANNAGE 20

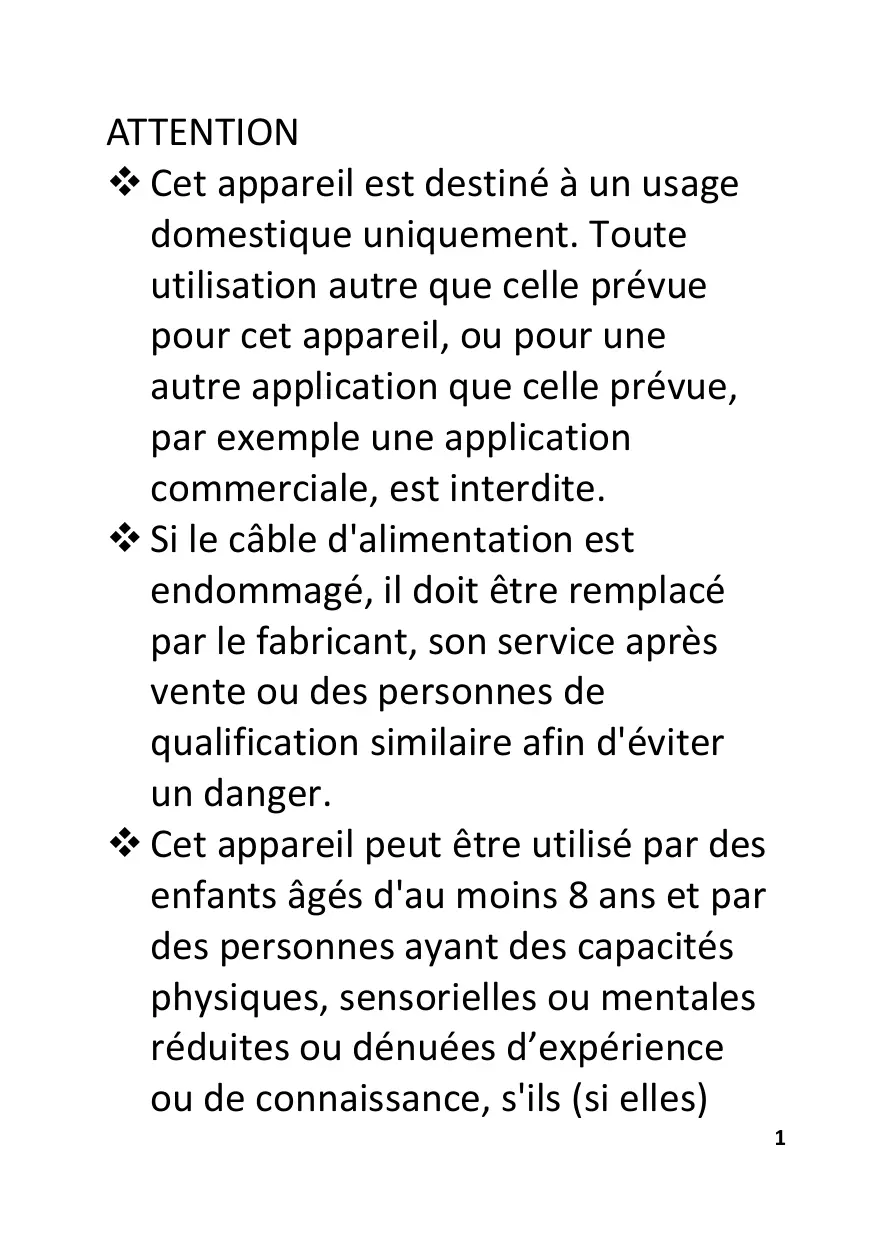

ATTENTION

Cet appareil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet appareil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles)

sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

Les ouvertures ne doivent pas être obstruées par un tapis.

✿ MISEN EN GARDE: Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe vers le bas ou en position horizontale.

Il convient que la porte ne soit pas laissée en position ouverte dans la mesure où cela pourrait présenter un danger de basculement.

Les détails concernant la méthode et la fréquence du nettoyage sont définis en page 19 dans la section de “ENTRETIEN ET NETTOYAGE”.
Les ensembles de raccordement neufs fournis avec l'appareil doivent être utilisés; Il convient de ne pas réutiliser les ensembles de raccordement usagés.
Les informations sur la façon de charger le lave-vaisselle sont définis en pages 12-13 dans la section "CHARGEMENT".
La pression maximale admissible pour l'arrivée d'eau est de 1 MPa.
La pression minimale admissible pour l'arrivée d'eau est de 0,04 MPa.
La fiche de prise de courant doit demeurer facilement accessible après l'installation de l'appareil.

MISES EN GARDE IMPORTANTES

Ce lave-vaisselle ne peut servir qu'à laver la vaisselle et les ustensiles de cuisine.
✿ Ne débranchez jamais l'appareil en tirant sur le câble, tirez toujours sur la prise mâle.
- Ne touchez pas l'appareil avec les mains ou les pieds mouillés ou humides.
N'ouvrez pas la porte au cours du lavage, des jets d'eau et de vapeur brûlante pourraient se produire.
- Évitez de surcharger le lave-vaisselle; il est conçu pour laver la vaisselle de 12 personnes maximum.
Si vous souhaitez vous débarrasser d'un vieil appareil comportant une serrure sur la porte, veillez à ce que celle-ci soit désactivée afin d'éviter que des enfants ne risquent de se retrouver enfermés à l'intérieur en jouant.
Les ensembles de raccordement neufs fournis avec l'appareil doivent être utilisés; Il convient de ne pas réutiliser les ensembles de raccordement usagés.

DESCRIPTION

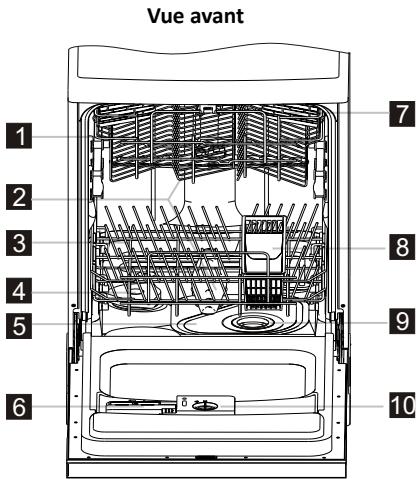

Vue avant 1 2 3 4 5 6 7 8 9 10

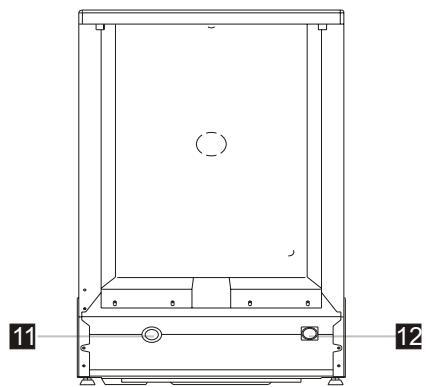

Vue arrière

1 Panier du haut
2 Bras de lavage
3 Panier du bas
4 Réservoir de sel

5 Filtre principal
6 Distributeur de détergent
7 Étagère à tasses
8 Panier à couverts

9 Bloc de filtrage
10 Distributeur de liquide de rinçage
11 Tuyau de vidange
12 Vanne d'arrivée d'ea

Panneau de commande

55°C 55°C Eco 50°C R 40°C
Progr.
○※ ○※
①

Boutons:

Progr. ▶▶: Programme de lavage

▷||: Démarrage/Réinitialisation

①: ON/OFF (Marche / Arrêt)

Témoins lumineux:

3n/1 55°C: Programme 3 en 1 avec tablette

55°C: Programme normal

Eco 50°C: Programme éco

R 40^ C : Programme rapide

: Liquide de rinçage épuisé

[S] : Sel épuisé

AVANT D'INSTALLER LE LAVE-VAISSELLE

Avant de brancher le lave-vaisselle, vérifiez que la tension indiquée sur la plaque signalétique correspond à celle des prises de votre domicile.

L'appareil doit être mis à la terre. Le fabricant n'est pas responsable des dommages pouvant résulter du branchement sur une prise sans mise à la terre.

ATTENTION: Coupez l'alimentation électrique avant de procéder à l'installation du lave-vaisselle.

INSTRUCTIONS D'INSTALLATION

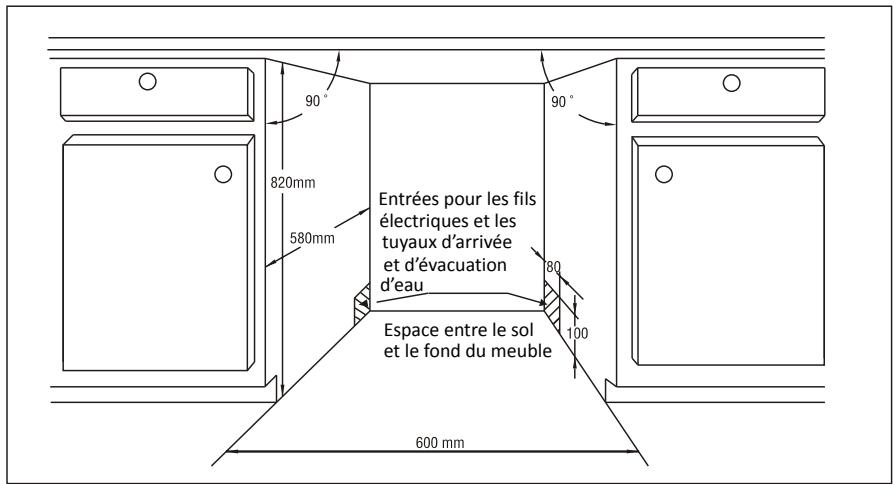

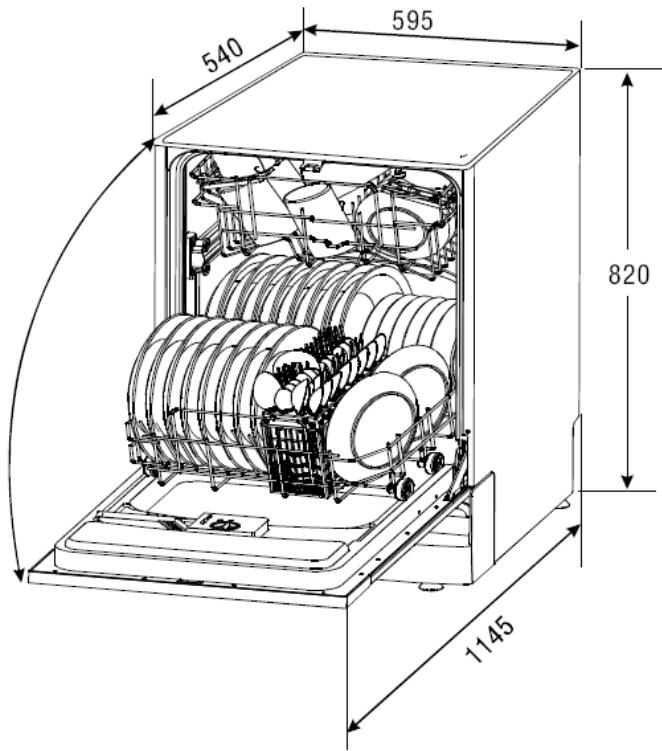

Conditions pour l'emplacement

90° 820mm 580mm Entrées pour les fils électriques et les tuyaux d'arrivée et d'évacuation d'eau Espace entre le sol et le fond du meuble 600 mm 80 100° 90°

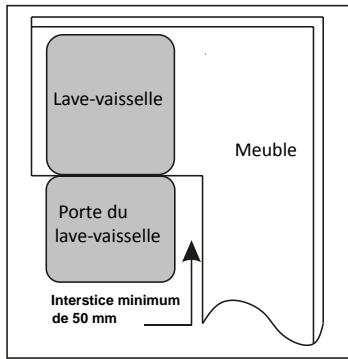

L'interstice entre le haut du lave-vaisselle et le dessous du plan de travail doit être inférieur à 5 mm.

Lave-vaisselle Porte du lave-vaisselle Meuble Interstice minimum de 50 mm

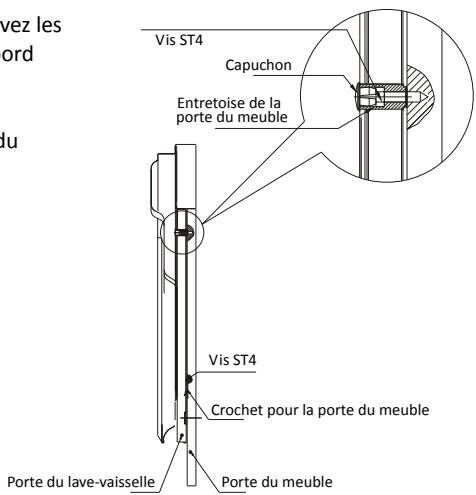

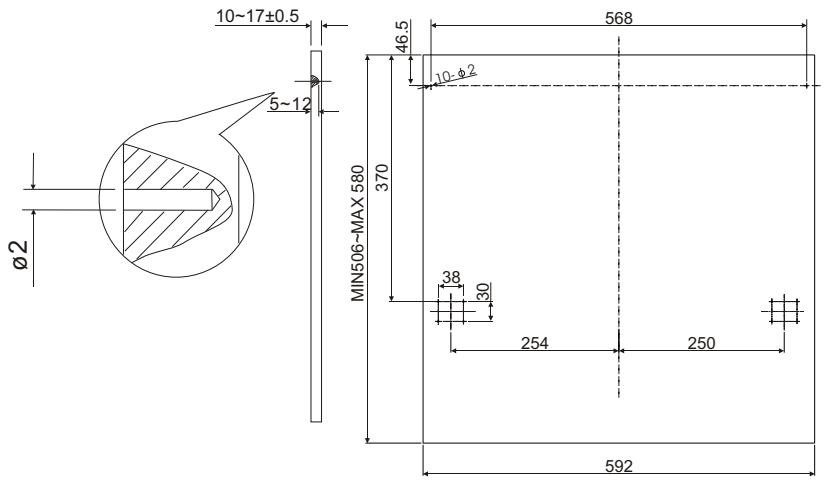

Préparation et montage de la porte du meuble (non fournie)

10~17±0.5 5~12 Ø2 MIN506-MAX 580 46.5 568 10-Ø2 370 38 30 254 250 592

Marquez les emplacements des trous à l'aide du gabarit de montage, puis percez les trous dans la porte.

Levez les crochets de la position 1 à la position 2; la porte du meuble et celle du lave vaisselle sont ainsi alignées.

• Ouvrez la porte du lave-vaisselle et enlevez les capuchons situés de part et d'autre du bord extérieur.
• Vissez les vis dans les trous de la porte du meuble.
• Remettez les capuchons en place.

vez les ord u Vis ST4 Capuchon Entretoise de la porte du meuble Vis ST4 Crochet pour la porte du meuble Porte du lave-vaisselle Porte du meuble

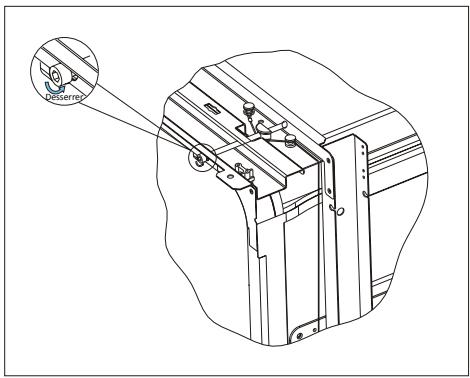

Réglage de la tension du ressort de porte

La porte du lave-vaisselle est montée sur des ressorts. Ceux-ci font l'objet d'un réglage à l'usine; leur tension est réglée de manière à ce que la porte puisse s'ouvrir et se fermer doucement.

• Une fois montée la porte du meuble, vous aurez donc besoin de régler la tension de ces ressorts.
• À l'aide d'une clé Allen (non fournie), tournez la vis de réglage de manière à serrer ou desserrer le câble en acier.
• La tension du ressort est correctement réglée si:

a) La porte reste bien à l'horizontale lorsqu'elle est abaissée.
b) La porte est facile à fermer.

ATTENTION: L'appareil risque d'être endommagé si la tension du ressort est mal réglée.

Branchement sur les canalisations

Tuyau d'arrivée d'eau (Alimentation en eau froide)

Le tuyau d'arrivée d'eau de la machine se termine par un connecteur femelle de 3/4". La canalisation doit donc comporter un connecteur mâle similaire ainsi qu'un robinet d'arrêt à proximité.

Vissez le connecteur droit du tuyau d'arrivée au robinet et serrez bien; les rondelles doivent impérativement être bien en place à chaque bout du tuyau.

Pression d'eau

Pour que l'appareil fonctionne parfaitement, la pression d'arrivée d'eau doit être comprise entre 0,04 MPa et 1MPa. L'arrivée d'eau se contrôle au moyen d'un "interrupteur de pression"; si la pression des canalisations n'est pas assez forte, le lave-vaisselle mettra plus de temps à se remplir et peut ne pas fonctionner.

ATTENTION: Refermez le robinet après usage.

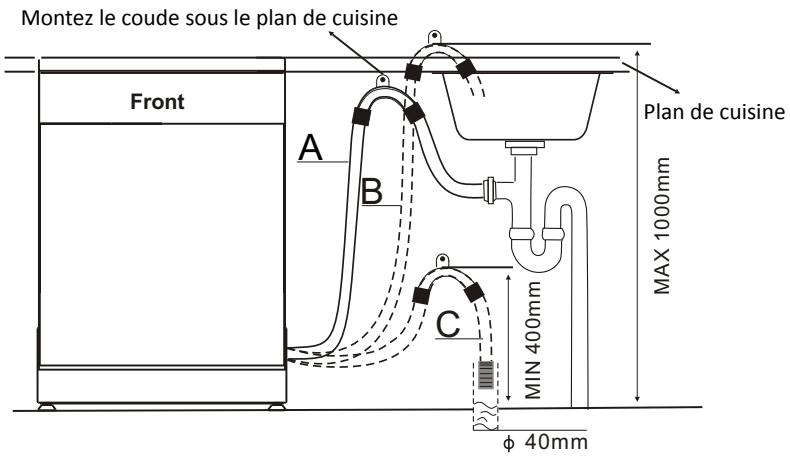

Branchement sur l'évacuation d'eau

Montez le coude sous le plan de cuisine Front A B C Plan de cuisine MAX 1000mm MIN 400mm φ 40mm

Fixez le tuyau d'évacuation au mur à l'aide du coude prévu à cet effet, de l'une des trois manières indiquées ci-dessus (A, B ou C). Cette extrémité du tuyau doit aboutir dans une colonne d'évacuation, dont la hauteur doit être comprise entre 40 cm et 1 m par rapport à la base du lave-vaisselle. Le diamètre de la colonne d'évacuation doit être d'au moins 40 mm afin de permettre une entrée d'air autour de l'extrémité du tuyau d'évacuation.

Branchement sur la prise de courant

IMPORTANT:

• La prise doit rester accessible en permanence.
• Pour des raisons de sécurité, évitez d'utiliser une rallonge avec cet appareil.

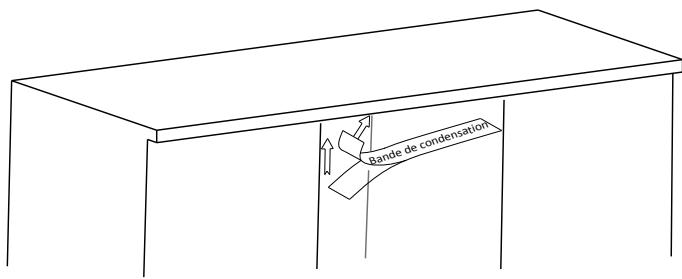

Bande de condensation

Barde de condensation

La bande de condensation se colle sous le plan de travail; elle permet d'empêcher l'infiltration d'humidité.

1. Assurez-vous que le dessous du plan de travail est propre.
2. Décollez la bande de condensation de son papier protecteur.
3. Collez la bande sous le plan de travail.

Mise à niveau

Placez le lave-vaisselle sur une surface plane et stable.

Il est essentiel que le lave-vaisselle soit installé parfaitement d'aplomb, faute de quoi il risque de mal fonctionner. Le cas échéant, réglez les pieds pour corriger la position.

La hauteur maximale des pieds est de 60 mm.

UTILISATION

Ce lave-vaisselle nettoie la vaisselle en aspergeant un mélange d'eau propre et de détergent (sous pression) sur la surface sale des ustensiles. L'eau est pompée via un bras de lavage tournant, passe par un filtre qui enlève les restes de nourriture et les particules sales, puis est pompée par le bras de lavage.

L'eau sale est pompée et remplacée par de l'eau propre à la fin de chaque cycle (le nombre de fois dépend du cycle utilisé).

REMARQUE:

Une eau trop dure a une influence négative sur le fonctionnement du lave-vaisselle. L'eau dure provoque également des dépôts d'hydroxyde de calcium (pellicule blanche) et/ou de tartre sur la surface intérieure en inox de la cuve et sur la résistance du lave-vaisselle, située dans le puisard sous la grille amovible du filtre.

Pour minimiser les conséquences de ce problème, il est recommandé de faire fonctionner le lave-vaisselle à vide avec 1 verre de vinaigre blanc une fois par semaine.

Conseils et mises en garde générales

Avant d'utiliser le lave-vaisselle pour la première fois, il est conseillé de lire les instructions suivantes, qui concernent les différents types d'articles de vaisselle ainsi que leur mode de placement.

Avant de mettre la vaisselle dans l'appareil, vous devez:

• Enlever le gros des résidus alimentaires (ex: os) qui risqueraient de boucher le filtre ou d'abîmer le puisard.
• Faire tremper les résidus brûlés au fond des poêles et des casseroles avant de les mettre au lave-vaisselle.

Il n'est en revanche pas nécessaire de prélaver la vaisselle sous le robinet avant de la mettre dans la machine.

ATTENTION:

• Faites en sorte que toute la vaisselle tienne bien en place et ne risque pas de se renverser ou de gêner la rotation du bras de lavage au cours du cycle.
• Les récipients (tasses, bols, saladiers, verres, casseroles) doivent impérativement être placés avec l'ouverture vers le bas et toutes les éventuelles cavités en biais, faute de quoi l'eau risque de rester piégée à l'intérieur.
• Ne mettez pas les articles les uns sur les autres.
• Évitez de placer les verres trop près les uns des autres: ils risqueraient de se heurter et de se casser.
• Chargez les articles les plus volumineux ou ceux qui sont les plus difficiles à nettoyer dans le panier du bas.
• Vérifiez que tous les articles à laver peuvent aller au lave-vaisselle.

Articles ne pouvant pas aller au lave-vaisselle:

• Plats, casseroles et poêles en bois
• Objets d'artisanat
• Plats en plastique (sauf indication contraire)
• Plats (et autres objets) en cuivre, en étain, en zinc ou en laiton
• Plats en aluminium
• Argenterie
• Verres en cristal
• Articles portant des décorations

Chargement

Chargement des paniers du haut et du bas

Le panier du haut est conçu pour placer les articles légers et fragiles (verres, tasses, soucoupes, bols et poêles).

Le panier du bas est conçu pour placer les casseroles, les couvercles, les assiettes, les saladiers, les couverts etc.

Mettez les plats de service et les couvercles volumineux sur les bords du panier et assurez-vous qu'ils ne gênent pas la rotation du bras de lavage supérieur.

La vaisselle doit être disposée de manière à ce que l'eau puisse atteindre toutes les surfaces.

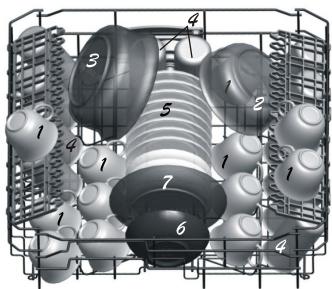

Panier du haut

1. Tasses
2. Ramequin
3. Saladier
4. Verres
5. Soucoupes

6. Plat

7. Assiettes à dessert

8. Plat ovale
9. Grandes assiettes
10. Assiettes creuses
11. Panier à couverts

Le panier du haut comporte des étagères.

Celles-ci servent à placer les verres, les tasses et les couteaux; elles peuvent se replier en position verticale.

Pour surélever le panier du haut:

1. Enlevez les butées situées au bout des rails.
2. Sortez le panier des rails.
3. Remettez le panier en position haute.
4. Remettez les butées en place.

Les supports d'assiettes du panier du bas peuvent être mis à l'horizontale afin de gagner de la place, lorsque vous devez laver un plat très volumineux, par exemple.

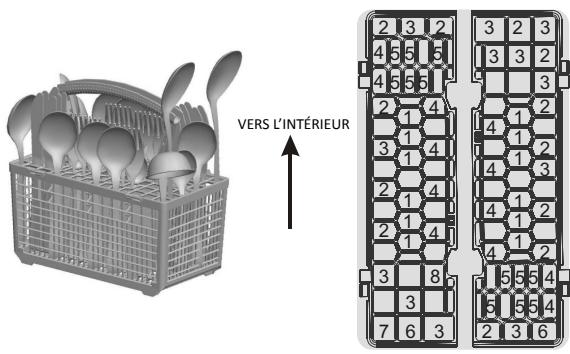

Chargement du panier à couverts

Les couverts doivent être disposés d'une manière précise dans le panier, avec le manche vers le bas. Pour des raisons de sécurité, les fourchettes et les couteaux doivent être placés avec le manche vers le haut.

Lors du chargement, faites attention à ne pas vous blesser avec les lames des couteaux.

VERS L'INTÉRIEUR

1. Fourchette
2. Cuillère à soupe
3. Cuillère à dessert
4. Cuillère à café
5. Couteau
6. Cuillère de service
7. Louche
8. Fourchette de service

Faites en sorte qu'aucun ustensile coupant ou pointu ne dépasse en dessous du panier.

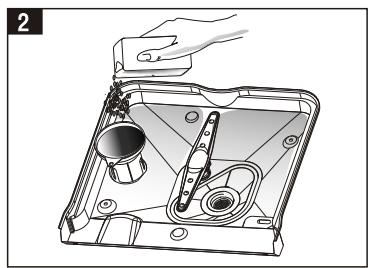

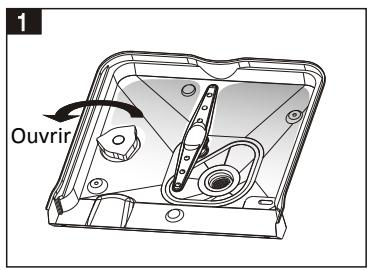

Adoucisseur d'eau

La dureté de l'eau dépend de l'endroit où l'on se trouve. Si vous utilisez de l'eau dure avec votre lave-vaisselle, des dépôts se formeront sur la vaisselle. Cet appareil est équipé d'un dispositif spécial d'adoucisseur d'eau fonctionnant avec un réservoir de sel pour éliminer le calcaire et les minéraux présents dans l'eau.

ATTENTION:

• Utilisez seulement du sel spécialement conçu pour lave-vaisselle!
• N'utilisez pas du sel de table: il contient des substances insolubles susceptibles d'endommager le système d'adoucissement.
• Remplissez l'adoucisseur avant de lancer le programme de lavage. Ainsi, l'excès de solution saline sera immédiatement emporté par l'eau; la présence prolongée d'eau salée dans le réservoir crée un risque de corrosion.
• Si vous avez l'intention d'utiliser des tablettes lave-vaisselle, vous n'aurez pas besoin d'utiliser du sel ou du liquide de rinçage. Veuillez noter que dans ce cas, le témoin lumineux de niveau de sel restera allumé en permanence sur le panneau de contrôle; ceci est normal et n'affecte pas le fonctionnement du lave-vaisselle.

Réglage de l'adoucisseur

1. Dévissez le bouchon du réservoir de sel.
2. Mettez le sélecteur sur le cran correspondant au niveau souhaité (voir tableau ci-dessous).

DURETÉ DE L'EAU				Position sélecteur	Consommation de sel (grammes/cycle)	Autonomie (cycles/1kg)
°dH	°fH	°Clarke	mmol/l
0~8	0~14	0~10	0~1,4	/	0	/
8~22	14~39	10~28	1,4~3,9	-	20	50
22~45	39~80	28~56	3,9~8	Milieu	40	25
45~60	80~107	56~75	8~11	+	60	16

REMARQUE:

1 °dH=1,25 °Clarke=1,78 °fH=0,178mmol/l

°dH: degrés allemands

°fH: degrés français

°Clarke: degrés britanniques

/	Pas de sel
-	Mettre le sélecteur sur - .
+	Mettre le sélecteur sur + .
Milieu	Mettre le sélecteur entre - et + .

Remplissage

1 Dévissez le bouchon du réservoir de sel.
2 Placez le bout de l'entonnoir fourni dans l'ouverture du réservoir de sel. Versez environ 1,5 kg de sel dans le réservoir.

1 Ouvrir

Remettez le bouchon en place en le vissant dans le sens des aiguilles d'une montre.

Liquide de rinçage et distributeur de détergent

Le liquide de rinçage aide la vaisselle à sécher plus vite et permet d'éviter la formation de tartre et de taches. Il se déverse automatiquement dans l'eau lors du cycle de rinçage final.

Les distributeurs de détergent et de liquide de rinçage sont situés du côté intérieur de la porte: le distributeur de détergent à gauche et le distributeur de liquide de rinçage à droite.

Remplissage du liquide de rinçage

1 Tournez le bouchon du réservoir dans le sens inverse des aiguilles d'une montre pour l'ouvrir.
2 Versez le liquide de rinçage jusqu'à ce que le réservoir soit plein.

L'indicateur visuel de niveau à côté du bouchon doit être entièrement sombre.

3 Remettez le bouchon en place et vissez-le dans le sens des aiguilles d'une montre.

1 2 四卷

REMARQUE: Lorsque l'indicateur visuel devient clair, ou lorsque le témoin de niveau de liquide s'allume, le réservoir a besoin d'être rechargé.

Réglage du réservoir du liquide de rinçage

Le réglage par défaut est de 4 pour ce lave-vaisselle. Il existe au total 6 réglages disponibles.

La quantité de liquide de rinçage distribuée est proportionnelle à la position du sélecteur.

Sélecteur de liquide de rinçage ↑MAX

1. Pour modifier le réglage, ôtez le bouchon du réservoir.

2. À l'aide d'un tournevis (non fourni), tournez le sélecteur jusqu'au cran souhaité.

3. Remettez le bouchon en place et vissez-le dans le sens des aiguilles d'une montre.

REMARQUE: Si la vaisselle est terne ou présente des taches circulaires, la quantité de liquide de rinçage doit être augmentée. Si la vaisselle est collante ou présente des coulées blanches, la quantité de liquide doit être diminuée.

Remplissage du détergent

Pour ouvrir le couvercle du réservoir à détergent, appuyez délicatement su le bouton d'ouverture.
2 Versez le détergent, puis refermez délicatement le couvercle.

1

2 Détergent en poudre Tablette de détergent

A B

A détergent pour le cycle de lavage principal B détergent pour le prélavage

REMARQUE: N'utilisez que du détergent conçu spécifiquement pour lave-vaisselle. Pour un meilleur résultat, il est important d'utiliser un détergent de bonne qualité.

Programmes de lavage

Programme	Degré de saleté	Description du cycle	Quantité recommandée de détergent prélavage/lavage	Durée du lavage (min.)	Énergie (kWh)	Eau (L)	Liquide de rinçage?
3 en 1	Pour la vaisselle raisonnablement sale, lavée avec du détergent multi-fonctions	Prélavage (50°C)Lavage (55°C)RinçageRinçage(65°C)Séchage	3 en 1	160	1,35	16
Normal	Pour la vaisselle raisonnablement sale, par exemple les casseroles, verres et poêles pas trop sales.	Prélavage (50°C)Lavage (55°C)RinçageRinçage (65°C)Séchage	5 g / 25 g	160	1,3	16	Oui
Éco (*EN 50242)	Cycle standard pour le lavage quotidien de vaisselle normalement sale (casseroles, assiettes, verres etc.)	PrélavageLavage (50°C)Rinçage (65°C)Séchage	5 g / 25 g	165	1,02	12	Oui
Express	Lavage rapide pour une vaisselle légèrement sale	Lavage (40°C)RinçageRinçage (40°C)	20 g	30	0,5	11

* Programme de test pour EN 50242

REMARQUE:

1. La durée du lavage varie selon la température de l'eau des canalisations et selon la température ambiante.
2. L'appareil consomme env. 0,4W en mode veille et 0W lorsqu'il est éteint.

Séquence d'utilisation

1. Ouvrez la porte de l'appareil.
2. Vérifiez les filtres.

Assurez-vous qu'ils sont propres et placés correctement. Voir section "Entretien et nettoyage".

1. Vérifiez que les réservoirs de sel et de liquide de rinçage sont remplis.
2. Mettez la vaisselle.

Assurez-vous que le bras de lavage peut tourner librement.

1. Versez la quantité requise de détergent dans le distributeur (voir tableau "Programmes de lavage").
2. Fermez bien la porte du lave-vaisselle.
3. Appuyez sur Ⓐ pour allumer l'appareil.

Le témoin d'alimentation s'allume.

1. Sélectionnez le programme de lavage souhaité en appuyant sur Progr. ➞ le nombre de fois nécessaire.

Le témoin lumineux du programme correspondant clignote.

1. Appuyez sur ▷|| pour lancer le lavage.

2. À la fin du programme de lavage, un signal sonore retentit et le lave-vaisselle s'arrête automatiquement.

3. Éteignez le lave-vaisselle en appuyant sur Ⓘ.
4. Attendez environ 15 minutes avant d'ouvrir la porte du lave-vaisselle; vous éviterez ainsi de vous brûler.
5. Sortez la vaisselle.

Si vous ouvrez la porte en cours de lavage, le lave-vaisselle s'interrompt momentanément. Le témoin lumineux du programme arrête de clignoter et un signal sonore retentit jusqu'à ce que la porte soit refermée. Une fois la porte refermée, le lave-vaisselle redémarre au bout de 10 secondes.

Changement de programme

1. Maintenez enfoncée la touche ▷II jusqu'à ce que le témoin lumineux de programme s'éteigne.
2. Sélectionnez un nouveau programme en appuyant sur Progr. le nombre de fois nécessaire.
3. Appuyez sur ▷II pour lancer le lavage.

ENTRETIEN ET NETTOYAGE

Débranchez l'appareil avant de le nettoyer.

N'utilisez pas de solvants chimiques ou de détergents durs, cela pourrait abîmer la finition de l'appareil.

Nettoyez les surfaces extérieures et la cavité du lave-vaisselle avec un chiffon mouillé.

Nettoyage des filtres

Le bloc de filtrage est constitué d'un filtre principal (1), d'un filtre central (2) et d'un microfiltre (3).

Pour éviter que le filtre ne soit bouché par des particules alimentaires et pour garantir l'efficacité du lavage, nettoyez le filtre une fois par semaine. Pour optimiser les performances, rincez abondamment les plats sales avant de les mettre dans l'appareil. Vérifiez que le filtre est correctement positionné avant utilisation.

1 2 3

1

Ovivir

Démontage des filtres

1 Retirez le filtre central.
2 Retirez le filtre principal.
3 Retirez le microfiltre.

Rincez les filtres sous le robinet à l'aide d'une brosse à poils mous.

ATTENTION : Ne faites jamais fonctionner le lave-vaisselle sans les filtres.

3

Nettoyage de la porte

Nettoyez les bords de la porte avec un chiffon mouillé.

Afin d'éviter que l'eau ne pénètre dans le dispositif de verrouillage de la porte et n'atteigne les composants électriques, n'utilisez pas de produits nettoyants en aérosol.

Nettoyage du bras de lavage

Les embouts des bras de lavage doivent faire l'objet d'un nettoyage régulier afin d'éviter tout risque de bouchage; les bras se démontent facilement.

DÉVISSEER haut bas TIRER

Pour démonter le bras de lavage du haut, dévissez-le; pour démonter celui du bas, tirez-le vers le haut.

Lavez les bras de lavage sous le robinet puis remettez-les dans leurs

emplacements et assurez-vous que rien ne peut gêner leur mouvement de rotation.

Précautions contre le gel

Évitez de placer le lave-vaisselle dans un endroit où la température est inférieure à 0°C. Si cela s'avère indispensable, videz le lave-vaisselle, fermez la porte, débranchez le tuyau d'arrivée d'eau et videz-le.

DÉPANNAGE

Problème	Causes possibles	Solutions
Le lave-vaisselle ne démarre pas	Le fusible a sauté ou le disjoncteur s'est déclenché.	Remplacez le fusible ou relancez le disjoncteur. Débranchez tous les autres appareils branchés sur le même circuit que le lave-vaisselle.
	Le lave-vaisselle n'est pas sous tension.	Vérifiez que le lave-vaisselle est allumé et que la porte est bien fermée.Vérifiez que le câble électrique est bien branché.
	La porte est mal fermée.	Fermez bien la porte.
L'eau ne s'évacue pas du lave-vaisselle.	Le tuyau d'évacuation est plié.	Vérifiez le tuyau d'évacuation.
	Le filtre est bouché.	Vérifiez le filtre (voir section "Nettoyage des filtres").
	L'évier est bouché.	Vérifiez que l'évier se vide normalement. Si l'évier ne se vide pas, faites venir un plombier.
Formation de mousse à l'intérieur	Mauvais choix de détergent	N'utilisez que du détergent spécial pour lave-vaisselle afin d'éviter la formation de mousse. Néanmoins si cela arrive ouvrez la porte du lave-vaisselle et laissez la mousse s'évaporer. Refermez et verrouillez la porte, puis lancez le programme "Rinçage" pour vider l'eau. Répétez si nécessaire.
	Du liquide de rinçage a débordé.	En cas de débordement, essuyez toujours les coulures.
Taches sur les surfaces intérieures	Le détergent utilisé contenait du colorant.	Le détergent utilisé ne doit pas contenir de colorant.
Film blanc sur les surfaces intérieures	Minéraux provenant d'une eau dure	Pour nettoyer l'intérieur, utilisez une éponge humide avec un peu de détergent pour lave-vaisselle, et mettez des gants en caoutchouc.N'utilisez jamais autre chose que du détergent pour lave-vaisselle afin d'éviter la formation de mousse.
Taches de rouille sur les couverts	Les couverts lavés ne résistent pas à la corrosion.
	Du sel a été rajouté sans qu'un programme de lavage ne soit lancé immédiatement après.Des traces de sel se sont mêlées à l'eau de lavage.	Utilisez le toujours le programme de lavage rapide.Mettez du sel dans l'appareil sans mettre de vaisselle.
La machine est bruyante.	La vaisselle s'entrechoque. Le bras de lavage cogne contre quelque chose.	Redisposez la vaisselle (voir section "Chargement").
La vaisselle n'est pas propre.	La vaisselle n'est pas disposée correctement.	Voir section "Chargement".
	Le programme de lavage choisi n'est pas assez intensif.	Choisissez un programme plus intensif. Voir section "Programmes de lavage".
	Quantité de détergent insuffisante, ou détergent inadéquat.	Utilisez plus de détergent ou changez-en.
	Les bras de lavage sont bloqués.	Changez la disposition de la vaisselle de manière à ce que les bras de lavage puissent tourner librement.
	Les filtres ne sont pas propres ou ne sont pas disposés correctement.	Nettoyez et/ou assemblez le dispositif de filtrage correctement.
Taches et traces sur la vaisselle.	Le réglage du distributeur de liquide de rinçage est trop élevé.	Modifiez le réglage du réservoir à liquide de rinçage.
La vaisselle sèche mal.	Mauvaise disposition de la vaisselle.	Voir section "Chargement".
	Le réservoir de liquide de rinçage est vide ou pas assez rempli.	Remplissez le réservoir ou augmentez le réglage, le cas échéant.
	Mauvais choix de programme	Choisissez un programme avec un temps de lavage plus long.

Codes d'erreur

Code	Signification	Cause possible
Le témoin lumineux rapide clignote rapidement.	L'arrivée d'eau prend trop de temps.	Le robinet n'est pas ouvert, l'arrivée d'eau est obstruée ou la pression d'eau est insuffisante.
Le témoin lumineux normal clignote rapidement.	Débordement	Fuite de certaines pièces du lave-vaisselle.

DONNÉES TECHNIQUES

Fiche technique de lave-vaisselle ménager conforme à la directive européenne 1059/2010

Fabricant	TECNOLEC
Type/description	TLVI 49 BLC/IX/NR
Nombre de couverts standard	12
Classe d'efficacité énergétique 1	A+
Consommation d'énergie annuelle 2	291 kWh
Consommation d'énergie pour un cycle de lavage standard	1,02 kWh
Consommation à l'arrêt	0 W
Consommation en mode veille (porte ouverte)	0,4 W
Consommation d'eau annuelle 3	3360 litres
Classe d'efficacité de séchage 4	A
Cycle de nettoyage standard 5	ECO 50°C
Durée du cycle de lavage standard	165 min
Niveau sonore	49 dB(A) re 1 pW
Construction	Montage sous plan de travail
Hauteur	82 cm
Largeur	59,5 cm
Profondeur (avec connecteurs)	54 cm
Consommation	1760-2100 W
Tension/fréquence nominale	220-240 V~50Hz
Pression hydraulique	0,4-10 bar = 0,04-1 MPa

REMARQUE :

1. A+++ (efficacité maximale) à D (efficacité minimale)
2. Consommation d'énergie de 291 kWh par an, sur la base de 280 cycles de lavage standard avec alimentation en eau froide et de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.
3. Consommation d'eau de 3360 litres par an, sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil.
4. A (efficacité maximale) à G (efficacité minimale)
5. Ce programme convient au lavage de vaisselle normalement sale. Il est le plus efficace pour ce type de vaisselle en termes de consommation d'eau et d'énergie.

L'appareil est conforme aux normes et directives européennes dans la version actuelle à la livraison:

• LVD 2006/95/EC
• EMC2004/108/EC
• ErP 2009/125/EC

Les valeurs ci-dessus ont été mesurées conformément aux normes des conditions de fonctionnement spécifiées.

Les résultats peuvent varier considérablement selon la quantité et la saleté de la vaisselle, la dureté de l'eau, la quantité de détergent, etc.

Le mode d'emploi est basé sur les normes et les règles de l'Union européenne.

540 595 820 1145

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans le mode d'emploi. Veuillez nous excuser pour la gène occasionnée.
