MODE D'EMPLOI PK7400DVD PEEKTON
LECTEUR DVD & RECEPTEUR TNT HD
LETTORE DVD E RICEVITORE VIDEO DIGITALE
PK 7400
HDMI
Manuel d'utilisation
Upscaling
1080p
INT
Homi
DVD
Introduction 2-9
Mentions légales. 3
Déploiement et couverture de la TNT en France métropolitaine 4-5
Liste des chaînes standard. 6
Précautions d'installation. 8
Service après-vente. 9
Présentation 10-13
Télécommande 10-12

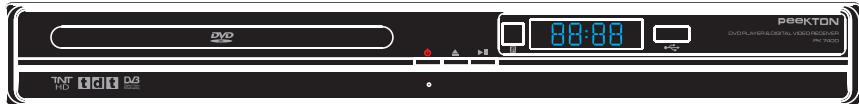

Vue avant. 13
Vue arriere 13
Connexions 14-16
Avant de commencer 14
Raccordement à votre téléviseur avec le câble HDMI 14
Raccordement à votre téléviseur avec le câble péritel. 15

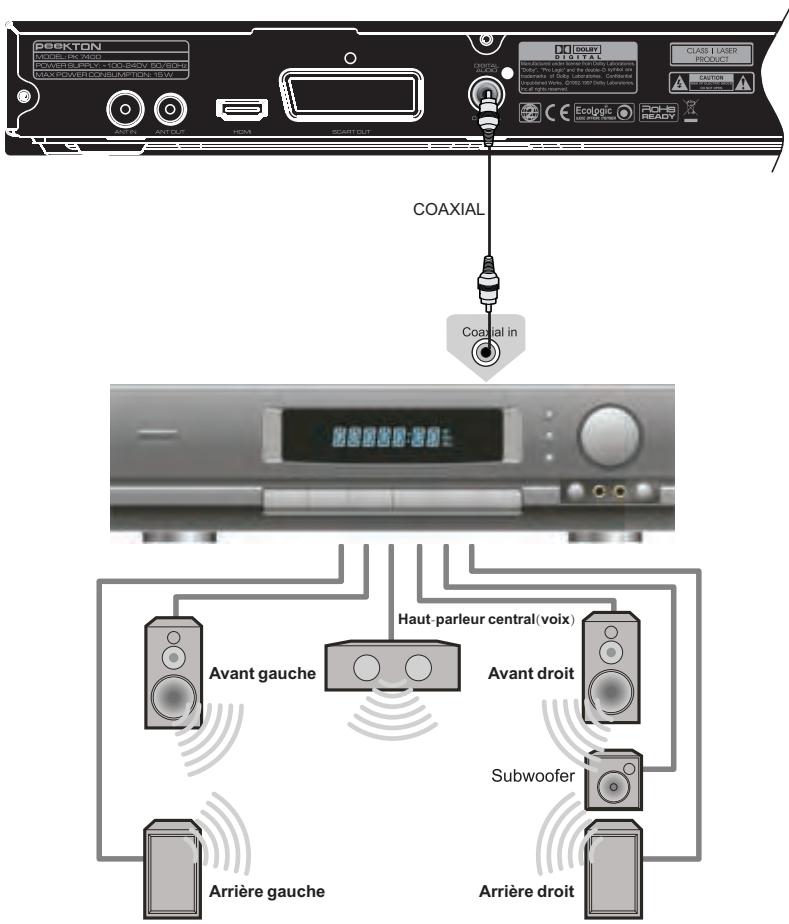

Branchement à un amplificateur 5.1 16
Introduction premier démarrage 17
OPÉRATION 18-36
Fonctionnement de base 18-19
Menu Configuration. 20-28

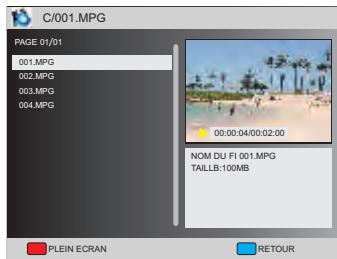

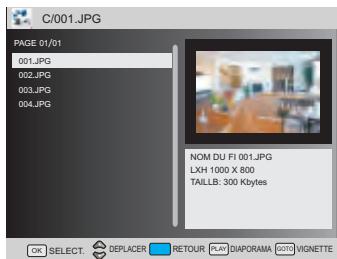

Lecteur Multimédia 29
Lecture d'un DVD. 30

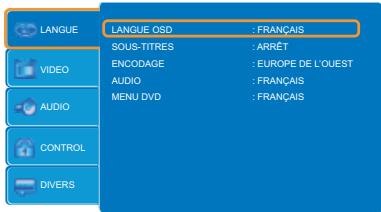

Configuration du DVD 31-36
Glossaire 37
Dépannage 38
Spécifications 39

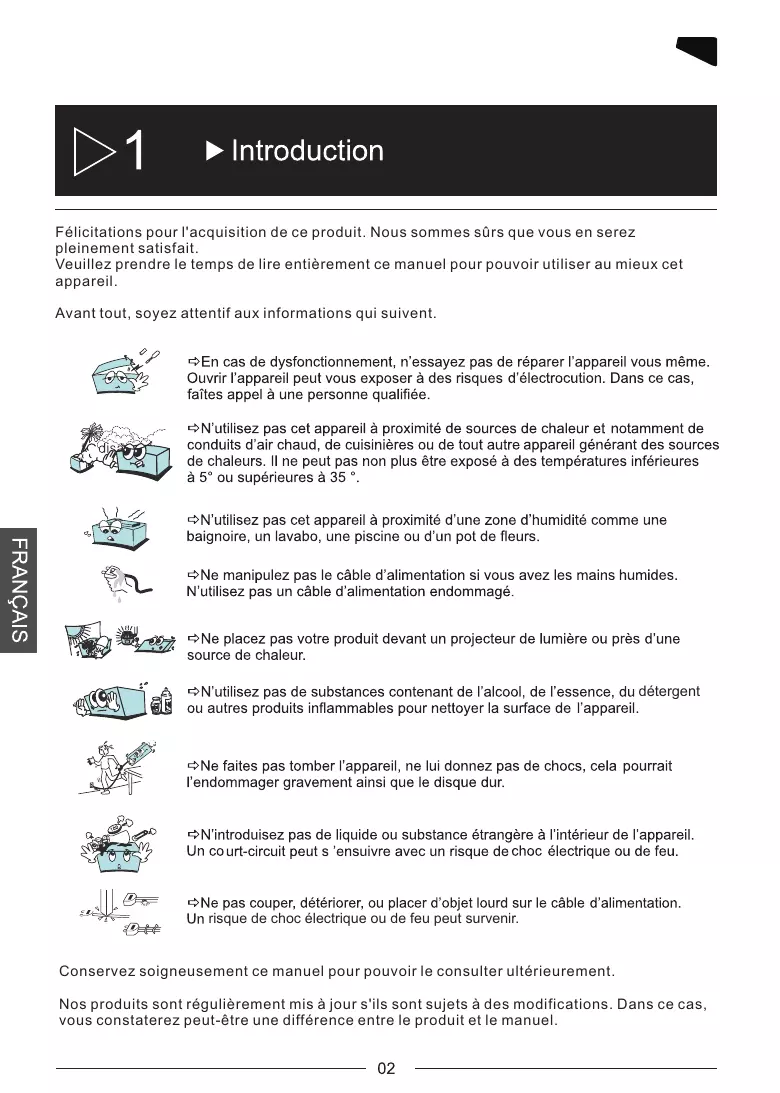

Félicitations pour l'acquisition de ce produit. Nous sommes sûrs que vous en serez pleinement satisfait.
Veuillez prendre le temps de lire entièrement ce manuel pour pouvoir utiliser au niveau cet appareil.
Avant tout, soyez attentif aux informations qui suivent.
En cas de dysfonctionnement, n'essayez pas de réparer l'appareil vous-même. Ouvrir l'appareil peut vous exposer à des risques d'électrocution. Dans ce cas, faîtes appel à une personne qualifiée.
N'utilisez pas cet appareil à proximité de sources de chaleur et notamment de conduits d'air chaud, de cuisinières ou de tout autre appareil générant des sources de chaleur. Il ne peut pas non plus être exposé à des températures inférieures à ou supérieures à.
N'utilisez pas cet appareil à proximité d'une zone d'humidité comme une baignoire, un lavabo, une piscine ou d'un pot de fleurs.
Ne manipulez pas le câble d'alimentation si vous avez les mains humides. N'utilisez pas un câble d'alimentation endommagé.
Ne placez pas votre produit devant un projecteur de lumière ou près d'une source de chaleur.
N'utilisez pas de substances contenant de l'alcool, de l'essence, du détergent ou autres produits inflammables pour nettoyer la surface de l'appareil.
Ne faites pas tomber l'appareil, ne lui donnez pas de chocs, cela pourrait l'endommager gravement ainsi que le disque dur.
N'introduisez pas de liquide ou substance étrangère à l'intérieur de l'appareil. Un court-circuit peut s'ensuivre avec un risque de choc électrique ou de feu.
Ne pas couper, détériorer, ou placer d'objet lourd sur le câble d'alimentation. Un risque de choc électrique ou de feu peut survenir.
Conserve soigneusement ce manuel pour pouvoir le consulter ultérieurement.
Nos produits sont régulièrement mis à jour s'ils sont sujets à des modifications. Dans ce cas, vous constaterez peut-être une différence entre le produit et le manuel.
1.1 Mentions légales
Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective). Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des
matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez consulter cette municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.
Par la première, ESM déclare que le modèle PK 7400 TNT est conforme à la directive 2004/108/EC et aux standards de test suivants:
EN55013:2001+A1+A2, EN55020:2007, EN61000-3-2:2006, EN61000-3-3:2008.
Les produits PEEKTON sont tous fabriqués selon les normes RoHS depuis le 1er juillet 2006.
La société ESM est membre fondateur de la société ECOLOGIC afin de collecter sélectivement, puis traiter les déchets des équipements électriques et électroniques ménagers (DEEE) en fin de vie.
Ce symbole indique que votre appareil est pourvu d'une double isolation électrique prévue pour les appareils de classe II.
Ce symbole indique la présence de courants électriques dans l'appareil, constituant un risque d'électrocution.
Avertissement : pour éviter tout risque d'électrocution ou d'incendie, ne pas ouvrir l'appareil. En cas de panne, confiez votre appareil exclusivement à une personne qualifiée.
Cet appareil a été conçu et fabriqué pour la lecture des DVD codés pour la zone géographique "2". Le code régional des étiquettes de certains disques DVD indique le type de lecteur pouvant reproduire ces disques.
Cet appareil peut lire uniquement des DVD portant l'étiquette "2" ou "ALL".
Si vous essayez de lire d'autres disques, le message "région du disque non valide" apparaît sur l'écran du téléviseur. Certains disques DVD peuvent être identifiés au moyen d'un code régional même si leur lecture est interdite par des limites de zones géographiques.
Ce symbole imprimé sur la façade arrêté indique qu'il est classé comme un produit CLASS 1 LASER.
Autorisé par Dolby Laboratories. "Dolby", "AC3", "Pro Logic" et le symbole double D sont des marques commerciales déposées de Dolby Laboratories.
1.2 Déploiement et couverture de la TNT en France métropolitaine (suite)
Dates de passage au tout numérique
| Zones | Régions | Dates |
| 1 | Nord-Cotentin | 18 novembre 2009 |
| Alsace | 2 février 2010 |
| Basse-Normandie (sauf le Nord-Cotentin) | 9 mars 2010 |
| Pays-de-la-Loire | 18 mai 2010 |
| Bretagne | 8 juin 2010 |
| 2 | Lorraine | 28 septembre 2010 |
| Champagne-Ardenne | 28 septembre 2010 |
| Poitou-Charentes | 19 octobre 2010 |
| Centre | 19 octobre 2010 |
| Bourgogne | 16 novembre 2010 |
| Franche-Comté | 16 novembre 2010 |
| Nord-Pas-de-Calais | 7 décembre 2010 |
| 3 | Haute-Normandie | 1er février 2011 |
| Picardie | 1er février 2011 |
| Île-de-France | 8 mars 2011 |
| Aquitaine | 29 mars 2011 |
| Limousin | 29 mars 2011 |
| Auvergne | 10 mai 2011 |
| Corse | 24 mai 2011 |
| Côte-d'Azur | 24 mai 2011 |
| Rhône-Alpes | 14 juin 2011 |
| 4 | Provence-Alpes | 5 juillet 2011 |
| Alpes | 20 septembre 2011 |
| Midi-Pyrénées | 8 novembre 2011 |
| Languedoc-Roussillon | 29 novembre 2011 |
1.3 Liste des chaînes standard
| Numéroes | Châînes | Numéroes | Châînes |
| 1 | TF1 | 19 | FRANCE ⓰ |
| 2 | FRANCE 2 | 21 | DEMAIN TV |
| 3 | FRANCE 3 | 22 | IDF1 |
| 4 | CANAL +* | 23 | NRJ PARIS |
| 5 | FRANCE 5 | 24 | BFM BUSINESS PARIS |
| 6 | M6 | 30 | TPS STAR** |
| 7 | ARTE | 31 | PARIS PREMIÈRE** |
| 8 | DIRECT 8 | 32 | CANAL+ SPORT** |
| 9 | W9 | 33 | CANAL+ CINEMA** |
| 10 | TMC | 35 | PLANETE** |
| 11 | NT1 | 36 | TF6** |
| 12 | NRJ12 | 38 | LCI** |
| 13 | LCP | 39 | EUROSPORT** |
| 14 | FRANCE 4 | | |
| 15 | BFM TV | | |
| 16 | I>TELE | | |
| 17 | DIRECT STAR | * Certaines émissions peuvent être momentanément cryptées
** Châînes cryptées |
| 18 | GULLI | La liste des chaînes peut varier en fonction de l'endetroit où
vous vous trouzez. |
1.4 Liste des chaînes haute défiITION
| Numéroes | Chaînes |
| 51 | TF1 HD |
| 52 | FRANCE 2 HD |
| 56 | M6 HD |
| 57 | ARTE HD |
| |
| |
| |
1.5 Précautions d'installation
Félicitations pour l'achat de ce produit. Nous sommes sûrs que vous serez pleinement satisfait de ce récepteur TNT. Prenez le temps de lire ce mode d'emploi de façon à utiliser l'appareil au moyen de ses possibilités. Conservez soigneusement ce mode d'emploi pour être en mesure de vous y référer chaque fois que cela sera nécessaire.
Assurez-vous que l'alimentation secteur de votre domicile correspond bien à celle indiquée sur la plaque d'identification apposée à dos de votre appareil. Installez celui-ci sur un support adaptable plat, en lui ménageant suffisamment d'espace libre pour une bonne ventilation (10 à 15 cm). Assurez-vous que les fentes de ventilation ne soient pas recouvertes. Ne placez pas d'autres appareils sur votre récepteur TNT. Ne le placez pas sur des amplificateurs ou sur tout autre équipement pouvant dégager de la chaleur. En laissant l'appareil en mode veille, vous n'interrupez pas son alimentation électrique. Pour déconnecter complètement le récepteur, il doit être débranché de sa prise murale, ce qui est conseillé si vous ne l'utilisez pas pendant un certain temps.
Pour votre sécurité, n'ouvrez jamais l'appareil et ne démontez aucun de ses éléments. Cela peut être dangereux pour vous et pour certaines pièces fragiles. Vous risquez de recevoir une décharge électrique.
Protégez le récepteur de l'humidité et de la chaleur excessive, ainsi que de tout équipement créant de puissants champs magnétiques, électriques (Haut-parleur). Déconnectez le câble d'alimentation du secteur si le récepteur fonctionne mal. Voiture récepteur n'est pas conçu pour une utilisation industrielle ou commerciale, mais pour une utilisation familiale. L'usage de ce produit est destiné à des fins purement privées.
Condensation: Si votre appareil a passé un certain temps dans une température ambiante froide, par ex. pendant un transport en hiver, attendez environ 2 heures qu'il ait atteint la température ambiante afin d'éviter de l'endommager.
N'utilisez jamais d'atomiseurs de nettoyage, benzine, liquides pour nettoyer votre récepteur. Essuyez-le délicatement avec un chiffon douple et humide (uniquement de l'eau).
Piles: Les piles utilisées dans cet appareil contiennent des produits chimiques nuisibles à l'environnement. Ne jetez pas les piles avec les déchets domestiques. Nous recommandons de les déposer dans un lieu pouvant accepter ce type de déchet.
Pour empêcher les risques de feu ou de choc électrique, n'exposez pas l'appareil à la pluie ou à l'humidité. Afin d'éviter tout risque de choc électrique, n'ouvrez pas la partie supérieure de l'appareil. En cas de panne, confiez votre matériel exclusivement à une personne qualifiée.
1.6 Service après-vente
Votre appareil est garanti 1 an pièces et main d'œuvre. Toute immobilisation dans un centre SAV excédant 7 jours, entraîne automatiquement une prolongation de la garantie pour une durée égale à cette période d'immobilisation.
Pour tout renseignement concernant le service après-vente, veuillez contacter votre revendeur. Pour toute question liée à l'utilisation de l'appareil, contactez notre hotline au 0820.03.03.03 (*) Lors de l'envoi de votre produit dans un centre agréé (contactez votre revendeur pour connaître l'adresse de ce centre), nous vous prions de joindre la copie de votre facture d'achat ou du ticket de caisse et d'écrire dessus la nature de la panne constatée. Notre garantie exclut toute défectuosité due à une utilisation anormale, les dommages matériels, la reprise de toute intervention effectuée par un tiers non autorisé par PEEKTON ainsi que :
Les tentatives de réparation effectuées par une station technique non agréée. L'absence du numéro de série ou de preuve d'achat. Les incidents entraînés par l'emploi de consommables ou d'accessoires non conformes aux spécifications PEEKTON. Toutes opérations qui incombent à l'utilisateur, lesquelles sont décrites dans le manuel d'utilisation. Une alimentation électrique non conforme aux spécifications d'installation et d'environnement. Les accidents ou catastrophes y compris les incendies, dégâts des eaux, foudre et tremblements de terre. Les pièces d'usure normale dites consommables : piles, accus etc... Le remplacement de pièces cosmétiques ou de pièces dues à la dépréciation ou à la déformation anormale d'un produit. Les accessoires égarés ou manquants. Lorsqu'un produit est utilisé à titre professionnel. Lors d'une mise à jour d'un firmware non agréé par PEEKTON France.
NE TENTEZ PAS de réparer l'unite vous-meme.
IMPORTANT : En cas de retour de votre produit, veuillez conserver une preuve d'expédition de votre produit.
Pour connaître les conditions SAV, merci de bien fouvoir contacter votre revendeur.
Du lundi au vendredi de 9h30 à 12h30 et de 14h à 18h (0,15 €/mn)
Site Internet: www.peekton.com
Informations : info@peekton.com

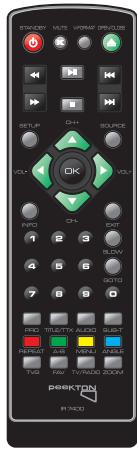

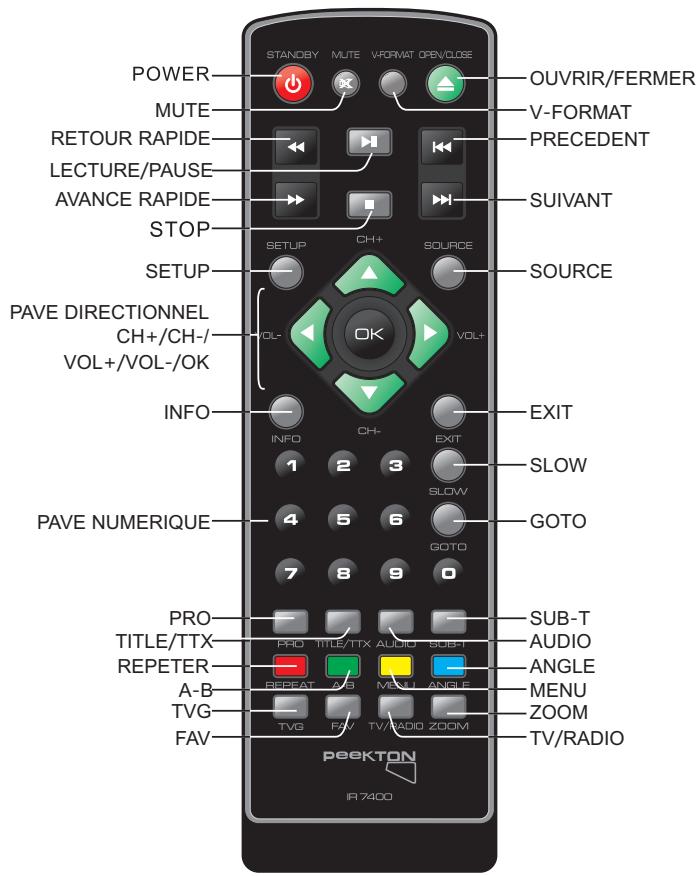

2.1 Télécommande
Mise en place des piles
Utilisation de la télécommande
Dirigez votre télécommande vers le récepteur infrarouge situé sur votre unité en respectant un angle maximal de.
2.1 Télécommande (suite)
POWER: Permet d'allumer le récepteur ou leMETTE en veille.
MUTE: Permet de couper ou remettre la sortie audio.
AVANCE/RETOUR RAPIDE: Permet de faire avancer ou reculer rapidement la lecture du film en cours.
LIRE/PAUSE: Permet de démarrer la lecture ou la mise en pause.
STOP: Permet d'arrêter l'enregistrement ou la lecture en cours.
Setup: Permet de configurer les paramètres de réglage.
PAVÉ DIRECTIONNEL (HAUT/BAS/GAUCHE/DROITE) : Appuyez sur les touches de navigation pour déplacer la barre du curseur dans le menu.
CH+/CH-: Permet d'accéder à la chaîne suivante/précédente.
VOL+/VOL-: Permet d'augmenter/de diminuer le niveau du volume.
INFO: Permet d'afficher les informations sur la lecture en cours.
PAVE NUMÉRIQUE [0-9]: Permet de sélectionner directement le N° de la chaîne ou de saisir les numéros dans les menus.
PRO: Permet de créer une liste de lecture programmée.
TITRE/TTX: Permet d'accéder au TITRE du disque DVD ou de visualiser le TELETEXTE lorsque vous regardez la TV.
RÉPÉTER : Permet d'activer le mode de lecture répétée, TITRE, CHAPITRE, PISTE et DISQUE.
A-B: Permet de régler le mode de lecture répétée A-B.

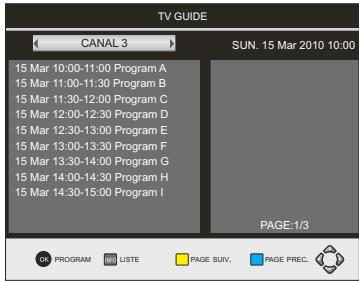

TVG: Permet d'ouvrir le guide des programmes TV.
FAV: Permet d'accéder à la liste de vos chaînes préférées.
OUVRIR/FERMER: Permet d'éjecter ou de fermer le tiroir à disques.

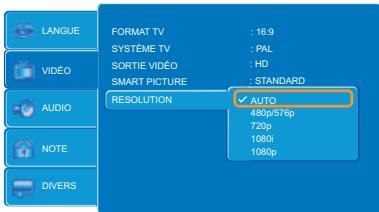

V-FORMAT: Permet de commuter la sortie vidéo entre 576i/576P(SD), 720P/1080i(HD) et 1080P (Full HD pour la résolution DVD)
PRÉCÉDENT/SUIVANT: Permet d'accéder au chapitre ou fichier précédent ou suivant.
SOURCE: Permet d'alterner entre le récepteur DVB-T et le lecteur DVD.
EXIT: Permet de quitter le menu en cours.
SLOW: Permet de mettre en mode ralenti.
GOTO: Permet de sauter vers un point spécifique pendant la lecture d'un film.
SUB-T: Permet de modifier les sous-titres si la fonction « multi sous-titres » est disponible.
AUDIO: Permet de modifier le son si la fonction « multi-audio » est disponible.
MENU: Permet de revenir au menu principal du disque DVD.
ZOOM: Permet d'augmenter ou de réduire l'image ou la vidéo en cours de lecture.
TV/RADIO: Permet d'alterner entre les sources DVB-T et Radio.

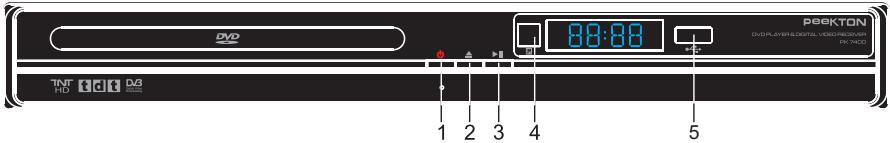

1. Interrupteur marche/arrêt
Permet d’allumer ou d’éteindre l’appareil.
Permet d'éjecter ou de fermer le tiroir à disque.
3. Lire/pause
Permet de démarrer la lecture ou de la mettre en pause.
5. PORT HOST usb2.0
Permet de brancher le périphérique de stockage USB externe.

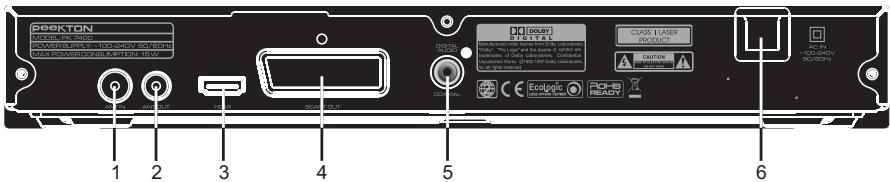

1. ANTIN
Connexion à l'antenne extérieure.
Redistribue le signal RF vers un autre appareil comme la TV par exemple.
3. HDMI
Transmet les signaux audio/vidéo numériques vers la TV en haute définition, jusqu'à 1080P pour la vidéo.
4. SCART OUT
Transmet le signal RGB SCART vers le téléviseur.
5. Coaxial & digital AUDIO
Transmet le signal audio numérique (SPDIF) vers un amplificateur externe.
3.1 Avant de commencer
Les illustrations suivantes seront les raccordements de base au moyen des cordons audio et vidéo (non fournis). Pour déterminer les valeurs liasions à réaliser avec les appareils audio/video que vous utilisez, reportez-vous au mode d'emploi qui accompagne chaque appareil qui doit être relié à votre récepteur TNT.
Avant de changer une connexion, appuyez sur ON/OFF sur la télécommande pour entrer en mode veille, ou appuyez sur la touche veille située sur l'appareil pour l'éteindre.
Insérez complètement les fiches dans les prises. Une fiche mal insérée peut provoquer des parasites audio / vidéo ou d'autres interférences.
Pour raccorder le récepteur à un téléviseur, veuillez suivre les instructions ci-dessous.

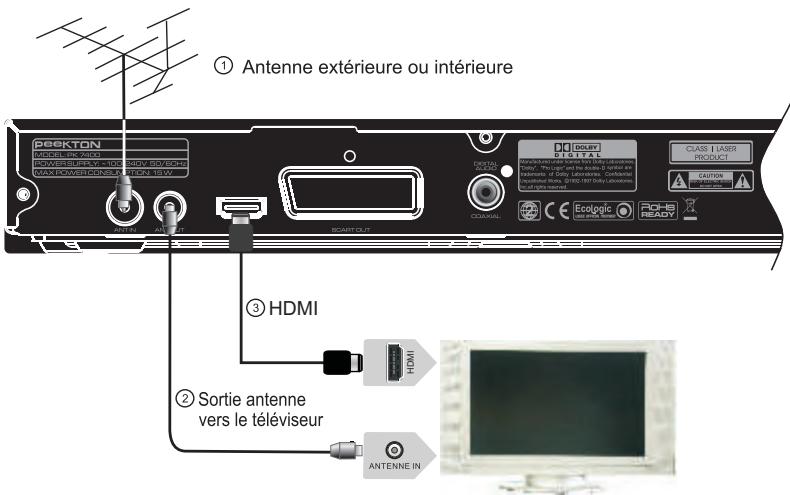

3.2 Raccordement à votre téléviseur avec le cable HDMI
① Raccordez vous arrivée d'antenne sur le connecteur ANT IN sur la gauche du panneau arrêté du récepteur. ② Raccordez la sortie antennne ANTOUT sur l'entrée antenné de votre téléviseur. ③ Si la TNT HD est disponible, il est préférend d'utiliser un cable HDMI pour raccarder votre TV afin d'obtenir deailles performances audio et video.

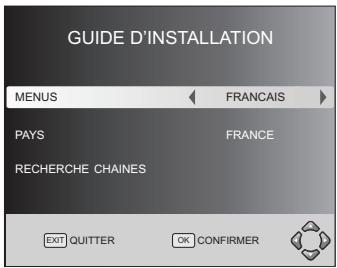

Introduction premier démarrage
Après avoir bien effectué tous les branchements, allumez d'abord la TV puis l'appareil, vous verrez apparaître le menu d'installation (image ci-dessous) sur votre écran afin de configurer le réglage et terminer l'initialisation.
MENUS- Sélectionnez votre langue préférée pour l'affichage à l'écran
PAYS- Sélectionnez le pays de votre lieu de résidence pour le balayage de la TNT.
RECHERCHE CHAINES - Démarrez la recherche automatique des chaînes.
Le système va rechercher et sauvegarder toutes les chaînes disponibles sur votre lieu de résidence pendant environ 1-2 minute(s). À la fin du balayage, une chaîne sélectionnée au hasard s'affichera sur tout écran.

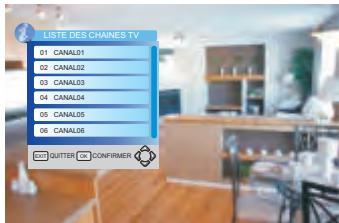

Sélection de canal
Appuyez sur les touches "CH+"/'CH-' pour accéder à la chaîne suivante ou précédente.
Appuyez sur les touches "OK" pour afficher la liste de toutes les chaînes disponibles, puis sélectionnez celle que vous désirez visionner.
Appuyez sur les touches "0-9" du pavé numérique de la télécommande pour saisir directement le numéro de la chaîne de votre choix.

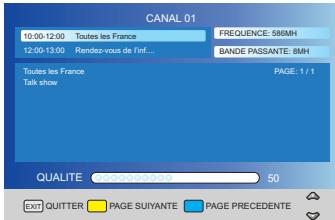

Appuyez sur la touche "INFO" pour afficher les informations sur le statut de la chaîne en cours.
Appuyez à nouveau sur la touche "INFO" pour obtenir plus de détails.
Sélection audio
Appuyez sur la touche "AUDIO" pour changer la piste audio si plusieurs pistes sont disponibles.

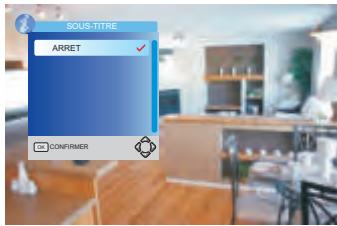

Sélection des sous-titres
Appuyez sur la touche "SUB-T" pour changer les sous-titres si plusieurs sous-titres sont disponibles.

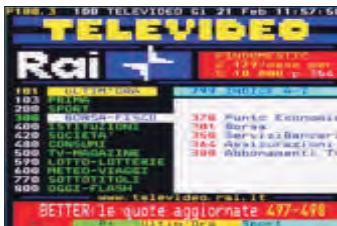

Voir le télétexte
Appuyez sur la touche "TTX" pour afficher le TELETEXTE.

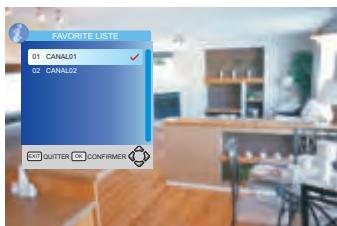

Voir votre canal favori
Appuyez sur la touche "FAV" pour accéder facilement à vos chaînes préférées, Possibilité d'appliquer les chaînes favorites sur 4 groupes prédéfinis.
Appuyez sur les touches "HAUT/BAS" pour sélectionner une chaîne et les touches "GAUCHE/DROITE" pour changer de groupe.
Remarque: Avant de changer de groupe, vous devez ajouter des chaînes à vos listes de préférentes dans le menu CONFIGURATION.

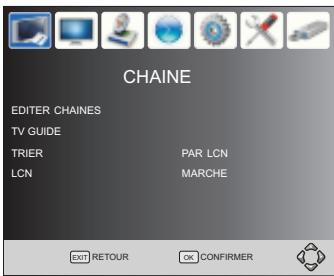

Appuyez sur la touche "SETUP" pour accéder au menu de configuration.
Appuyez sur les touches "GAUCHE/DROITE" pour naviguer dans le menu. À l'aide des touches "HAUT/BAS" désoir une option, puis appuyez sur la touche "OK" ou "DROITE" pour rentrer dans les options sélectionnées.
Appuyez sur la touche "QUITTER" pour quitter le menu.

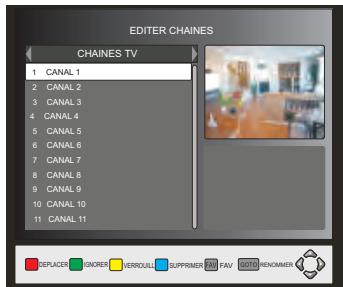

CHAINE
Pour éditer vos préférences sur la liste des chaînes (verrouillage, ignorer, favori, déplacer ou supprimer), vous devez entrer dans le menu d'édition des chaînes. L'accès à ce menu nécessite un code "000000".
Déplacer une chaîne de télévision ou une station de radio
1. Sélectionnez la chaîne désirée, puis appuyez sur le bouton ROUGE. Un symbole de déplacement apparait. 2. Appuyez sur "HAUT/BAS" pour déplacer la chaîne. 3. Appuyez sur "OK" pour confirmer. 4. Répétez l'étape précédente pour déplacer plus de chaînes.
Ignorer une chaîne de télévision ou une station de radio
1. Sélectionnez la chaîne que vous souhaitez ignorer, puis appuyez sur le bouton VERT. Un symbole 'Skip' s'affiche. La chaîne est marquée comme ignorée. 2. Répétez l'étape précédente pour ignorer plus de chaînes. 3. Pour sauvegarder vos réglages et quitter le menu, appuyez sur la touche EXIT.
Note pour désactiver la fonction : Sélectionnez la chaine ignorée et appuyez sur le bouton VERT de la télécommande pour annuler.
Verrouiller une chaîne ou une station de radio
1. Sélectionnez la chaîne souhaitée, puis appuyez sur le bouton "JAUNE". Un symbole en forme de cadenas s'affiche. La chaîne est à présent marquée comme verrouillée. 2. Répétez l'étape précédente pour sélectionner plus de chaînes. 3. Pour confirmer vos réglages et quitter le menu, appuyez sur la touche EXIT. 4. Appuyez à nouveau sur le bouton "JAUNE" pour déverrouiller la chaîne. 5. Pour regarder les chaînes verrouillées, vous devrez entrer le code par défaut "000000" ou votre dernier mot de passe enregistré.
Supprimer une chaîne de télévision ou une station de radio
1. Sélectionnez la chaîne puis appuyez sur le bouton BLEU. Un message d'alerte apparait. Appuyez sur "OK" pour supprimer la chaîne. 2. Répétez l'étape précédente pour supprimer d'autres chaînes.
Réglage des chaînes favorites
Vous pouvez créer une sélection de chaînes favorites pour ensuite les ouvrir rapidement. Mémoiressez d'abord vos chaînes de télévision ou vos stations de radio favorites :
- Sélectionnez la chaîne souhaitée, puis appuyez sur le bouton FAV. Un symbole en forme de cœur apparait et la chaîne est marquée comme favorite. 2. Répétez l'étape précédente pour sélectionner plus de chaînes favorites.
- Pour confirmer et sortir du menu, appuyez sur la touche EXIT.
Désactiver une chaîne de télévision ou station de radio favorite :
Sélectionnez la chaîne favorite et appuyez sur le bouton FAV de la télécommande pour la désactiver.
TV GUIDE (GUIDE électronique des programmes TV)
Le TVG est un guide des programmes qui vous informe sur les émissions TV des jours à partir pour chaque chaîne. Appuyez sur le bouton TVG de la télécommande pour accéder au guide des programmes TV.
Vous pouvez utiliser les touches HAUT/BAS pour sélectionner le programme préféré et les touches GAUCHE/DROITE pour sélectionner une chaîne. S'il y a plus d'une page d'informations, utilisez le bouton BLEU pour faire défiler les pages vers le haut et le bouton JAUNE pour faire défiler vers le bas.
Triez vos chaînes selon les options suivantes :
Par LCN Triez les chaînes selon une classification prédéfinie.
Par Nom de Service Triez les chaînes dans l'ordre alphabétique.
Par Code de Service Triez les chaînes selon les stations.
Par ONID Triez les chaînes selon un Code réseau.
LCN (classement logique des chaînes)
Réglez LCN sur marche ou arrêt pour activer ou désactiver cette fonction.
Cette fonction permet de classer les chaînes dans leur ordre logique selon une classification prédéfinie.
Vous pouvez sélectionner le format d'affichage de l'écran entre 16:9 ou 4:3
Résolution
Vous pouvez sélectionner la résolution d'affichage de l'écran entre:
480P: pour le système de télévision NTSC.
576P: pour le système de télévision PAL.
720P: pour le système de télévision NTSC ou PAL.
1080i: pour le système de télévision NTSC ou PAL.
Si l'image ne semble pas être correcte, vous pouvez changer ce réglage.
Il doit correspondre au réglage le plus courant dans votre pays.
NTSC: pour le système de télévision NTSC.
PAL: pour le système de télévision PAL.
Vous pouvez sélectionner la sortie vidéo entre CVBS et RGB
Recherche automatique
Cette option recherche automatiquement les chaînes et les sauvegarde une fois que la recherche est achevée. Toutes les chaînes sauvegardées antérieurement seront effacées.
- Sélectionnez "RECHERCHE AUTOMATIQUE" et appuyez sur "OK" ou "DROITE" pour commencer la recherche des chaînes.
- Pour annuler la recherche des chaînes, appuyez sur EXIT. Toutes les chaînes trouvées seront sauvegardées.

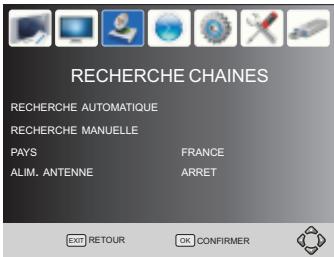

Recherche manuelle
Cette option vous permet de rechercher de nouvelles chaînes sans effacer les chaînes et les réglages sauvegardés antérieurement.
1. Sélectionnez "RECHERCHE MANUELLE" puis appuyez sur "OK" ou "DROITE". L'écran de recherche des chaînes apparait. 2. Appuyez sur la touche "DROITE/GAuche" pour sélectionner la frquence de la chaîne. 3. Appuyez sur "OK" pour commencer la recherche des chaine.
Si une chaîne est trouvée, elle est sauvegardée et ajoutée à la liste des chaînes. Si des chaînes ne peuvent pas être trouvées pendant la recherche, l'appareil quitte automatiquement la recherche.
Sélectionnez votre pays de résidence.
ALIM. antenne
Active la puissance d'antenne en cas d'utilisation d'une antenne amplifiée 5 Voltes externe, non connectée au secteur électrique (100/240V). Si suinte n'a pas besoin d'être alimentée, laissez-la sur « Off » car il y a un risque de court-circuit.
Mode horaire
Sélectionne le mode horaire automatique ou manuel.
Indique la région lorsque "Mode Horaire" est réglé sur Auto.
FUSEAU horaire
Sélectionne le décalage horaire lorsque "Mode Horaire" est réglé sur manuel.
OPTION
Sélectionne la langue des menus.
Active l'affichage des sous-titres sur les chaînes de la TNT et permet de sélectionner la langue des sous-titres. Note: Si le dernier sous-titre n'est pas disponible, rien ne s'affichera.
Sélectionne la langue audio préférée pour regarder les chaînes de la TNT. Si la langue n'est pas disponible, la langue par défaut du programme sera utilisée.
AUDIO Numerique
Sélectionnez le son numérique entre RAW et PCM. RAW : reproduit la source audio originale sans aucune modification. PCM : transforme toutes les sources audio en PCM.
Controle parental
Sélectionnez les paramètres du contrôle parental. Vous devrez introduire un code pour accéder à cette option. Le code d'accès par défaut est « 000000 » ou saisissez le dernier mot de passe que vous avez réglé.
Changer code
Règle ou change le code pour les programmes verrouillés.
Entrez cet ancien code ou le code par défaut "000000". Il vous sera alors demandé d'entrer la nouvelle code.
Appuyez sur le bouton "OK" pour confirmer votre nouveau code.
Appuyez sur EXIT pour quitter le menu. Le code de déverrouillage est "88888".
Reinitialisation
Permet de réinitialiser votre appareil pour rétablir tous les réglages sur les paramètres par défaut.
Dans le menu principal, sélectionnez « Réglage usine » à l'aide des touches DROITE/GAUCHE, puis appuyez sur "OK" pour restaurer ou "EXIT" pour quitter. Toutes
Les chaînes seront effacées et tous les réglages seront remis à leur valeur par défaut.
Le code de déverrouillage maître est "88888".
Permet d'obtenir des informations sur la version du modèle, matériel et logiciel de votre appareil.
Lorsqu'un périphérique USB est relié, vous pouvez désirer les options Musique, Photo, Film ou PVR dans le menu, à l'aide des touches DROITE/GAUCHE et OK pour sélection. Si aucun dispositif USB n'est connecté, le message d'alerte "Aucun périphérique USB trouvé" apparait.
Reglages PHOTO
Durée Diapo: Règle le temps de transition dans l'affichage du diaporama (de 1 à 8 secondes).
Mode Diaporama: Règle l'effet du diaporama de 0 à 8 ou sur aléatoire.
Petit: Affiche les sous-titres avec une police de petite taille.
Normal: Affiche les sous-titres avec une police de taille moyenne.
Gros: Affiche les sous-titres avec une police de grande taille.

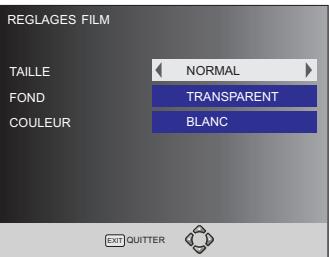

Fond
Transparent: Affiche les sous-titres avec un arrière-plan transparent.
Gris: Affiche les sous-titres avec un arrêté-plan gris.
Jaune-Vert: Affiche les sous-titres avec un arrêté-plan jaune-vert.
Blanc: Affiche les sous-titres avec un arrêté-plan blanc.
Couleur
Blanc: Affiche les sous-titres en blanc.
Noir: Affiche les sous-titres en noir.
Rouge: Affiche les sous-titres en rouge.
Bleu: Affiche les sous-titres en bleu.
Vert: Affiche les sous-titres en vert.
5.3 Lecteur multimédia
En plus de sa fonction de télévision, l'appareil permet également de regarder des films jusqu'en
format HD, écouter de la musique et de visionner des images, préalablement copiées sur un périphérique de stockage externe en USB et connecté sur le port Host USB2.0 de l'appareil.
Dans le menu, appuyez sur les touches "GAUCHE/DROITE" pour sélectionner le mode MUSIQUE, PHOTO ou FILM et confirmez-la en appuyant sur la touche "OK".

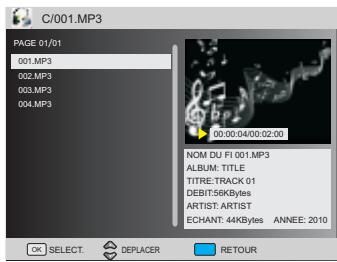

Écouter la musique
1. Sélectionnez "MUSIQUE". Déplacez le curseur avec les touches "HAUT/BAS" pour désirer le fichier audio souhaité. 2. Appuyez sur le bouton "OK" pour démarrer la lecture du fichier audio.
Lire des photos
- Sélectionnez "PHOTO". Déplacez le curseur avec les touches "HAUT/BAS" pour désigner le fichier photo souhaité. 2. Appuyez sur le bouton "OK" pour démarrer la lecture du fichier photo.
Lire un film
1. Sélectionnez "FILM". Déplacez le curseur avec les touches "HAUT/BAS" pour désirer le fichier vidéo. 2. Appuyez sur le bouton "OK" pour démarrer la lecture du fichier vidéo.
5.4 Lecture d'un DVD
① STANDBY
Si il n'y a pas de disque dans le lecteur, l'unité affiche "no disc"
OPEN/CLOSE
Insérez le disque dans le lecteur
▶PLAYOU ENTER
PAUSE
PRECEDENT
SUVANT
AVANCE RAPIDE
RETOUR RAPIDE
STOP
5.5 Configuration de DVD (suite)
Cet additif s'intercale dans le manuel du PK 7400 au chapitre 5 et entre les pages 30 et 31.
Accederaumodelecteurdvd:
Appuyez sur la touche SOURCE pour accéder au mode LECTEUR DVD.
Appuyez sur la touche OPEN/CLOSE pour ouvrir ou fermer le tiroir du disque.
Remarque: Le tiroir du lecteur DVD est bloqué lorsqu vous êtes en mode TNT. Vous devez d'abord accéder au mode lecteur DVD avant de pouvoir ouvrir le tiroir du disque.
5.5 Configuration de DVD
Appuyez sur "SETUP" pour accéder au menu de configuration.
Appuyez sur "GAUCHE / DROITE" pour naviguer dans le menu, sélectionnez une option et appuyez sur "OK" ou "DROITE" pour ajuster le réglage.
Appuyez sur "SETUP" pour quitter le menu.
Cette option permet de sélectionner la langue du menu des réglages et des fenêtres d'affichage sur l'écran.

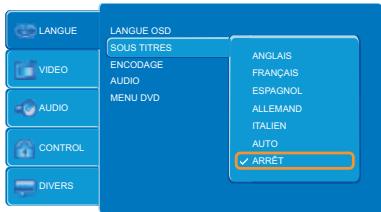

Cette option permet d'activer et de définir une langue par défaut pour l'affichage des sous-titres dans les films DVD.
Suivez les instructions décrites dans RÉGLAGES MENU DVD en complément de l'option souhaitée.
5.5 Configuration de DVD (suite)

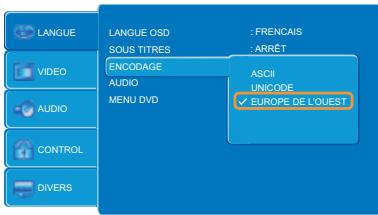

Permet de choisir le type d'encodage des caractères pour l'affichage des sous-titres DivX.
Suivez les instructions décrites dans RÉGLAGES MENU DVD en complément de l'option souhaitée. Cette option permet de définir une langue audio par défaut dans les films DVD (si existant).

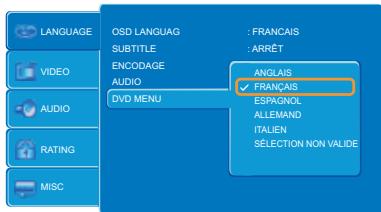

Cette option permet de définir une langue par défaut dans l'affichage du menu des films DVD.
Suivez les instructions décrites dans RÉGLAGES MENU DVD en complément de l'option souhaitée.
4:3 PAN SCAN / 4:3 LETTER BOX: CHOISSEZ ce réglage si votre lecteur DVD est connecté à une TV avec un écran de type 4:3.
L'image remplira la totalité de l'écran de votre TV (4:3 PS). Cela signifie que certaines parties de l'image (bords gauche et droit) seront rognées.
16:9: CHOISSEZ CE REGLAGE Si votre lecteur DVD est connecté à une TV de type panoramique en 16:9. Si vous choisissez cette option alors que vous n'avez pas de TV panoramique, les images apparaissent déformées en raison de la compression verticale.
Remarques:
Le format d'affichage de l'image dépend du format enregistré sur le disque. Certains disques ne permettent pas d'afficher les images dans le format sélectionné. Si vous lisiez un disque enregistré au format 4:3 sur une TV panoramique, des bandes noires apparaîtront sur les côtés droit et gauche de l'écran. Vous devrez ajuster le réglage de l'écran en fonction du type de télévision que vous avez.
L'appareil supporte différentes normes TV dont AUTO, NTSC, PAL. Si votre TV n'est que NTSC ou PAL et que vous avez besoin du mauvais système TV, l'écran clignotera et deviendra blanc.
Remarque: Pour plus d'informations sur le mode de sortie, veuillez vous référer au manuel de votre téléviseur.
SORTIE VIDEO
Permet de sélectionner le mode de Sortie Video entre:
COMPOSITE: Régle la sortie vidéo sur COMPOSITE.
RGB: Règle la sortie vidéo sur SCART. Si vous utilisez un câble SCART, vous devez régler le mode de lecture sur RGB.
HD: Règle la sortie vidéo sur HDMI.
Permet d'ajuster ou d'appliquer différents effets sur l'image de votre écran.
STANDARD: Effet par défaut.
CLAIR: Apporte un effet lumineux sur l'image de votre écran.
DOUX: Apporte un effet doux sur l'image de votre écran.
DYNAMIQUE: Permet d'ajuster manuellement les réglages sur la luminosité, le contraste, les couleurs, etc.
Permet de définir la résolution d'affichage de l'écran soit automatique ou soit manuellement selon plusieurs choses : 480p/576p (SD), 720p/1080i (HD), 1080p (Full HD).

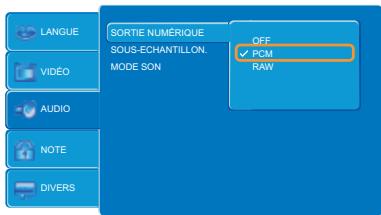

SORTIE numérique
Utilisez les paramètres de SORTIE NUMÉRIQUE pour activer ou désactiver la sortie audio numérique ou S/PDIF coaxiale
OFF: Sortie audio numérique désactivée.
PCM: Choisissez cette option lorsque vous souhaitez utiliser le signal audio numérique en stéreo (sur 2 canaux).
RAW: Choisissez cette option lorsque vous souhaitez utiliser le signal audio numérique sans compression, en mode multicanaux. DOLBY Digital AC3 par exemple.
Reduction
ON: Réduit le taux d'échantillonnage d'un signal audio s'il est élevé (plus de 96k).
OFF: Permet de réduire un signal audio avec taux d'échantillonnage élevé.
Smart Sound : permet de sélectionner différents effets musicaux lorsque vous écoutez de la musique.

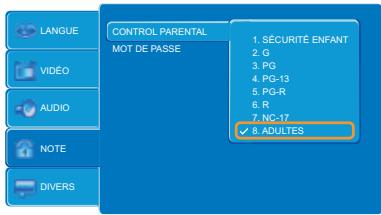

Controle parental
Permet d'appliquer une sécurité pour le contrôle parental.
Choisissez CONTROLLE PARENTAL et appuyez sur ENTREE pour passer à un autre mode.
Remarque: déverrouillez le mot de passe avant de régler le CONTRôle PARENTAL.
Definir le MOT de PASSE
Utilisez les touches 0-9 pour insérer le mot de passe à quatre chiffres puis appuyez sur ENTREE pour valider.
Remarque: si vous avez oublié votre mot de passe, utilisez le mot de passe prédéfini 0000 pour procéder au déverrouillage.
Utiliser paramètres d'usine
Réinitialise toutes les préférences du système et les paramètres de lecture à leurs valeurs d'usine afin de corriger des problèmes de performances dus à une configuration déféctueuse par exemple.
6.1 Glossaire
Voici un tableau récapitulatif des deux formats de télévision existants et de leur affichage en fonction de l'image source.
| IMAGES | ECRAN TV |
| 4:3 | 16:9 |
| Pan-Scan | Letterbox |
| 4:3 | | | |
| 16:9 | | | |
6.2 Dépannage
Vous pouvez vous aider du tableau ci-dessous pour résoudre les problèmes de fonctionnement mineurs.
Si vous ne parvenez pas à solutionner votre problème, n'hésitez pas à contacter le support technique par mail ou par téléphone.
| Problèmes | Causes possibles | Solutions |
| Le témoin lumineux du mode veille ne s'allume pas | Câbles électriques débranchés
Le fusible a sauté | Vérifiez les cables électriques
Vérifiez le fusible |
| Aucun signal trouvé | L'antenne est débranchée
L'antenne est endommagée/ presente un défaut d'alignement Hors de portée du signal numérique | Vérifiez le cable de l'antenne
Vérifiez l'antenne
Contactez le détaillant pour vérification |
| Son | Réglage sur le télétexte d'une chaîne numérique | Réglaz sur une autre chaîne |
| L'image se décompose en mosaïque ou se fige | Il se peut que l'antenne ne soit pas compatible | Vérifiez l'antenne |
| Message de la chaîne brouillé | La chaîne est brouillée | Sélectionnez une autre chaîne |
| You've ozoublié le code de verrouillage de chaînes | | Installez à nouveau les chaînes pour annuler le verrouillage des chaînes |
| La télécommande ne répond pas | Récepteur étant
Combiné mal dirigé
Panneau avant obstrué
Mauvaise installation des piles de la télécommande
Les piles du combiné sont épuisées | Branchez et allumez le récepteur Dirigez le combiné vers le panneau avant
Vérifiez d'éventuelles obstructions
Vérifiez le sens des piles Changez les piles de la télécommande |
| Plus de réception numérique après déplacement du récepteur dans une autre pièce | L'alimentation de l'antenne peut parvenir d'un système de distribution pouvant réduire le signal numérique maintainant reçu par le récepteur | Essayez une alimentation directe depuis l'antenne |
| Disque MAUVAIS s'affiche | Assurez-vous que le disque n'est pas alteré, endommagé ou déformé. Assurez-vous que le disque n'est pas sérieusement taché ou endommagé. Assurez-vous que le format du disque est compatible avec le lecteur. Veuillez vérifier que vous avez essayé de dire un CD logiciel. Si c'est le cas, redémarrez le lecteur. |
| Aucun disque ne s'affiche | Assurez-vous que vous avez mis le disque sur le tiroir et que le disque n'est pas à l'envers. Assurez-vous que le disque n'est pas alteré, taché ou rayé. |
6.3 Spécifications
| Paramètres | Spécifications |
| Tuner | |
| • Type DVB | Terrestre |
| • Fréquence d'entrée | 170~230MHz |
| 470~860MHz |
| • Niveau d'entrée RF | -78~-20 dBm |
| • Largeur de bande F.I. | 7 Mhz et 8 MHz |
| • Modulation | QPSK,16QAM,64QAM |
| Vidéo | |
| • Format du décodeur | DIVX4/5/6, XVID, MPEG 1/2/4, MKV/H.264, TS, M2TS, DAT(VCD), VOB, MP4, MOV |
| • Format de sortie | 576I/P, 720P, 1080I, 4:3 et 16:9 |
| • Port de sortie | HDMI, SCART |
| Audio | |
| • Format du décodeur | MP3, WMA, AC3, AAC, WAV |
| • Sortie audio | HDMI, SCART, SPDIF Coaxial |
| Système optique | Diode laser AlGaAs, longueur d'onde : 650nm, 780nm |
| Alimentation | |
| • Tension d'alimentation | 100-240V~50/60Hz |
| • Consommation maximale | 15W |
| • Consommation en veille | <1W |
| Poids | 1kg |
| Dimensions | 270x168x40mm |
Notice Facile
