Type de produit	Lave-linge frontal
Capacité de chargement	8 kg
Vitesse d'essorage	1400 tours/minute
Classe énergétique	A+++
Dimensions approximatives	84.8 x 59.8 x 55 cm
Poids	70 kg
Alimentation électrique	220-240 V, 50 Hz
Consommation d'eau	49 litres par cycle
Fonctions principales	Programmes de lavage variés, option de départ différé, contrôle de la mousse
Entretien et nettoyage	Nettoyage régulier du filtre, entretien du joint de porte
Pièces détachées et réparabilité	Accessibilité aux pièces pour réparation, disponibilité des pièces de rechange
Sécurité	Protection contre les fuites, verrouillage de sécurité pour enfants
Compatibilités	Compatible avec divers détergents et assouplissants

FOIRE AUX QUESTIONS - WAQ28321FF 8OSCH

Comment puis-je allumer l'appareil 8OSCH WAQ28321FF ?

Pour allumer l'appareil, branchez-le sur une prise électrique et appuyez sur le bouton d'alimentation situé sur le panneau de contrôle.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, contactez le service client.

Comment effectuer un entretien régulier de l'appareil ?

Nettoyez l'extérieur avec un chiffon doux et humide. Assurez-vous de ne pas utiliser de produits abrasifs. Consultez le manuel pour des instructions spécifiques sur l'entretien.

L'appareil fait du bruit pendant son fonctionnement, est-ce normal ?

Un léger bruit est normal pendant le fonctionnement. Cependant, si le bruit est excessif, vérifiez si des objets obstruent le ventilateur ou si des pièces sont desserrées.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton de réinitialisation pendant 10 secondes. Consultez le manuel pour des instructions détaillées.

L'écran affiche un code d'erreur, que dois-je faire ?

Référez-vous au manuel d'utilisation pour la signification du code d'erreur. Suivez les instructions pour résoudre le problème ou contactez le support technique.

Où puis-je trouver les pièces de rechange pour mon appareil ?

Les pièces de rechange peuvent être commandées sur notre site officiel ou auprès de revendeurs agréés.

L'appareil ne fonctionne pas correctement, que faire ?

Vérifiez que l'appareil est correctement configuré et que toutes les connexions sont sécurisées. Si le problème persiste, contactez le service client.

MODE D'EMPLOI WAQ28321FF 8OSCH

Notice d'utilisation et d'installation

Votre nouveau lave-linge

Vous avez opté pour un lave-linge de marque Bosch.

Prenez quelques minutes pour consulter cette documentation et découvrir les avantages de votre lave-linge.

Conformément à la politique de qualité de la marque Bosch, nous soumettons chaque lave-linge qui quitte notre usine à des contrôles minutieux afin de garantir son bon état et son bon fonctionnement.

Pour plus d'informations sur nos produits, nos accessoires, nos pièces de rechange et nos services, consultez notre site Internet www.bosch-home.com ou adressez-vous à nos centres de service après-vente.

Si la notice d'installation et d'utilisation porte sur différents modèles, les différences sont indiquées là où cela est nécessaire.

Ne mettez le lave-linge en service qu'après avoir lu cette notice d'installation et d'utilisation !

Avertissement!

L'association de ce symbole et de ce mot indique une situation potentiellement dangereuse. En cas de non-observation, risques de blessures voire de mort.

Attention!

Ce mot indique une situation potentiellement dangereuse. En cas de non-observation, risques de dégâts matériels et/ou d'atteinte à l'environnement.

Remarque/astuce

Indications permettant d'utiliser l'appareil et autres informations utiles.

Les séquences d'opérations sont indiquées par des chiffres ou des lettres.

Les listes sont matérialisées par des puces ou des tirets.

Table des matières

Conformité d'utilisation. 4

Consignes de sécurité 5

Sécurité électrique 5

Risques de blessure. 5

Sécurité pour les enfants 5

Protection de l'environnement...7

Emballage / Appareil usagé. 7

Conseils pour économiser de l'énergie7

Présentation de l'appareil.......8

Lave-linge 8

Bandeau de commande. 9

Bandeau d'affichage. 9

Linge 10

Préparation du linge 10

Trier le linge 10

Amidonnage 11

Produit lessiviel 11

Choix de la bonne déshuile 11

Économiser de l'énergie et du produit lessiviel. 12

Préréglages des programmes.12

Vitesse d'essorage 12

Fin dans 13

Options de programmes supplémentaires 13

Speed Perfect 13

Eco Perfect 13

Rincage. 14

Niveau plus. 14

Repassage facile 14

Utilisation de l'appareil 14

Préparation du lave-linge 14

Sélectionner un programme/allumer

l'appareil 14

Modifier les préréglages des

programmes 15

Introduire le linge dans le tambour...15

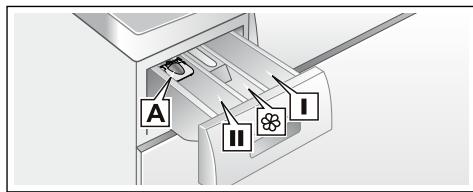

Doser et verser le produit lessiviel et le

produit d'entretien 15

Lancer le programme 16

Sécurité-enfants. 17

Ajouter du linge. 17

Modifier le programme 17

Interrompre le programme 17

Fin du programme. 17

Retirer le linge/éteindre l'appareil...18

Technique sensorielle. 18

Calcul de charge. 18

Système de contrôle anti-balourd…18

Réglage des signaux. 19

Nettoyage et entretien. 20

Corps de la machine / bandeau de commande 20

Tambour de lavage. 20

Détartrage 20

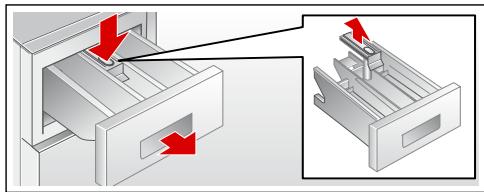

Bac à produits et boîtier 20

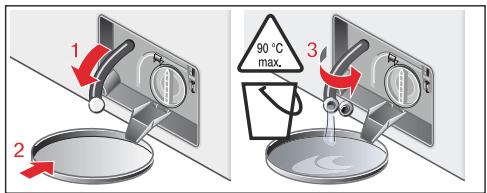

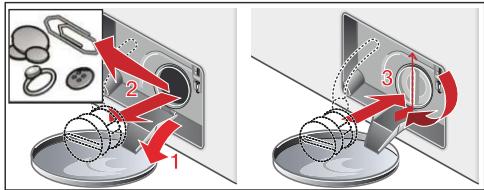

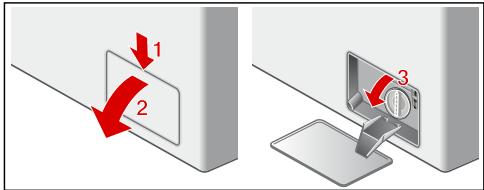

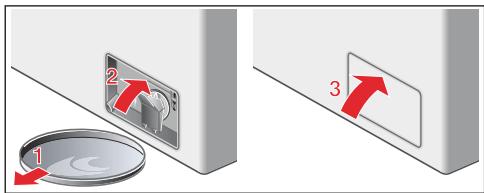

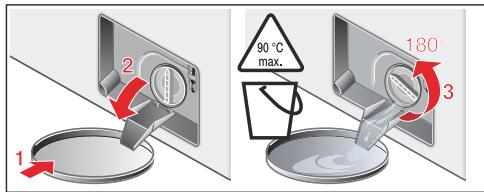

Pompe de vidange bouchée. 21

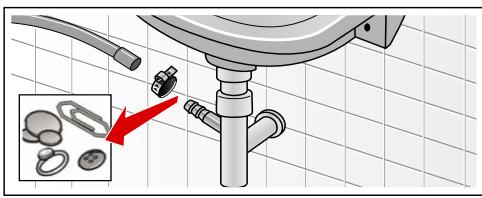

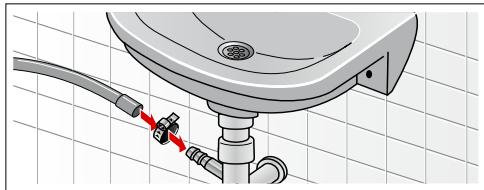

Flexible d'écoulement bouché au niveau du siphon 22

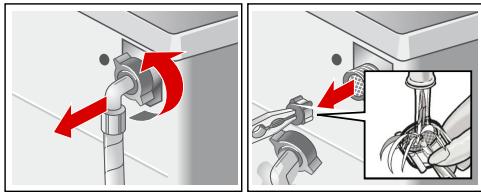

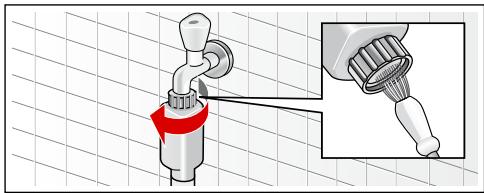

Filtre bouché dans l'arrivée d'eau...22

Dérangements, Que faire si... 22

Déverrouillage d'urgence. 22

Indications dans le bandeau d'affichage 23

Dérangements, Que faire si... 24

Service après-vente 26

Données techniques 26

Installation et branchement...27

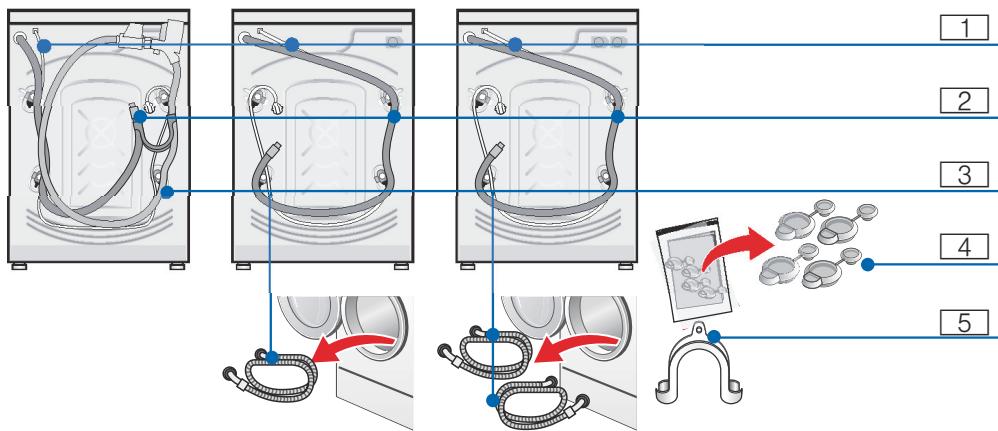

Etendue des fournitures 27

Consignes de sécurité. 28

Surface d'installation 28

Installation sur un socle ou un plancher à poutres de bois 28

Installation sur un socle avec tiroir. 28

Installation de l'appareil sous un plan de travail / dans une cuisine intégrée.. 28

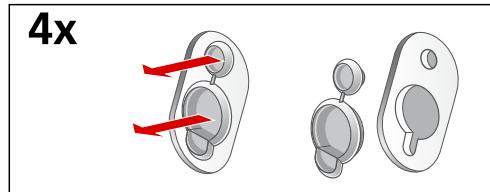

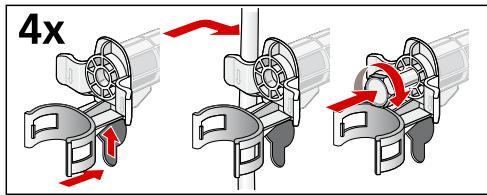

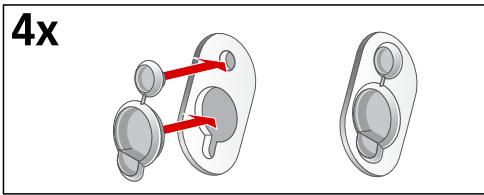

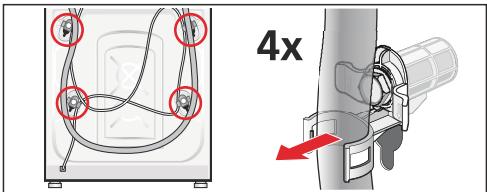

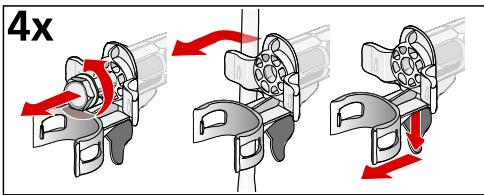

Enlever les cales de transport. 29

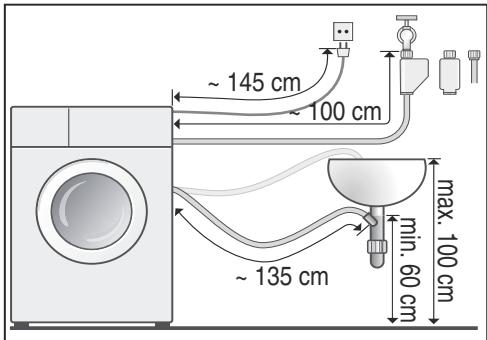

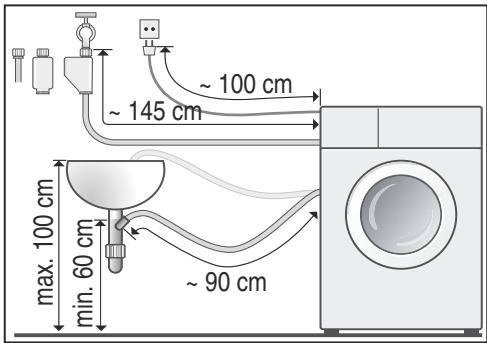

Longueurs de flexibles, conduites et lignes 30

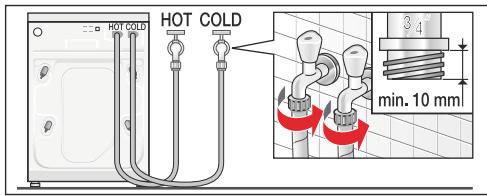

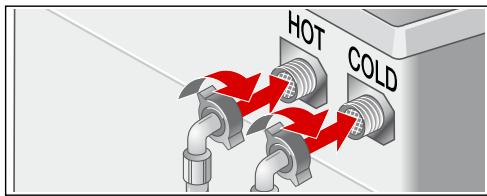

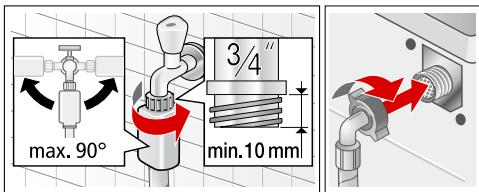

Arrivée de l'eau 30

Évacuation de l'eau 32

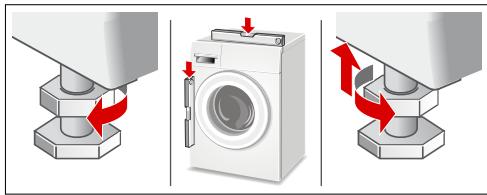

Nivellement 33

Raccordement électrique. 33

Avant le premier lavage. 33

Transport 34

Conformité d'utilisation

Destiné exclusivement à un usage domestique dans un foyer privé, et à l'environnement domestique. - Ce lave-linge sert à laver des textiles lavables en machine et la laine lavable à la main dans un bain lessiviel. Fonctionne à l'eau froide ou à l'eau froide et chaude (maximale 60°C) et avec les produits lessiviels et d'entretien en vente habituelle dans le commerce, adaptés à l'emploi en lave-linge. Lors du dosage de tous les produits lessiviels, produits d'aide au lavage, produit d'entretien et détergents, respectez impérativement les consignes de leurs fabricants. Le lave-linge est utilisable par les personnes suivantes : enfants à partir de 8 ans, personnes détenant des capacités physiques, sensorielles ou mentales réduites et personnes ne détenant pas l'expérience ou les connaissances nécessaires, à condition que cela ait lieu sous surveillance ou qu'une personne responsable leur en désigne l'utilisation. Ne permettez jamais aux enfants d'effectuer des travaux de nettoyage et de maintenance sans surveillance. Éloignez les animaux domestiques du lave-linge.

Veuillez lire la notice d'utilisation et les instructions d'installation, ainsi que toutes les informations jointes au lave-linge, et respecter toutes les instructions qu'elles contiennent.

Conserve ces documents pour toute utilisation ultérieure.

• selon le modèle

Mise en garde danger de mort !

Risque d'électrocution en cas de contact avec des composants sous tension.

Ne saisissez jamais la fiche avec les mains mouillées. Retirez le cordon électrique uniquement par la fiche et jamais par le cordon car il pourrait être endommagé.

Mise en garde risque de blessure !

Si vous soulevez le lave-linge par des pièces saillantes (par ex. le hublot), elles risquent de casser et de provoquer des blessures. Ne soulevez pas la machine à laver par ses pièces saillantes. En montant sur le lave-linge, la plaque de recouvrement risque de casser et d'engendrer des blessures. Ne montez pas sur le lave-linge. En s'appuyant/s'asseyant sur le hublot ouvert, le lave-linge peut se renverser et engendrer des blessures. Ne vous appuyez pas sur le hublot ouvert.

En introduisant les doigts dans le tambour en rotation, il y a risque de blessures aux mains. Ne mettez jamais la main dans le tambour en rotation. Attendez que le tambour ait cessé de tourner.

Mise en garde risque de brûlure !

Vous risquez de vous ébouillanter pendant le lavage à haute température, en cas de contact avec le bain lessiviel très chaud, par exemple pendant la vidange du bain très chaud dans un lavabo. Ne mettez pas la main dans le bain lessiviel chaud.

Mise en garde danger de mort !

Les enfants risquent, en jouant au lave-linge, de se retrouver en danger de mort ou de se blesser.

Ne laissez pas les enfants jouer sans surveillance près du lave-linge! - Ne permettez pas aux enfants de jouer avec le lave-linge!

Mise en garde danger de mort !

Les enfants risquent de s'enfermer dans les appareils et de se retrouver en danger de mort.

Lorsque l'appareil ne sert plus :

Débranche la fiche mâle de la prise de courant. - Coupez le cordon d'alimentation et jetez-le avec la fiche mâle. Détruisez la serrure du hublot.

Mise en garde risque d'étouffement !

Les enfants risquent en jouant de s'enrouler dans des emballages / feuilles ou de s'enfiler des pièces d'emballage sur la tête, et d'étouffer dans les deux cas. Tenez les emballages, films et pièces d'emballage hors de portée des enfants.

Mise en garde risque d'intoxication!

Si des lessives et produits d'entretien sont ingérés, ils risquent de provoquer une intoxication.

Rangez les produits lessiviels et produits d'entretien hors de portée des enfants.

Mise en garde irritations oculaires/cutanées !

Les lessives et produits d'entretien peuvent conduire à des irritations oculaires/cutanées en cas d'entrée en contact.

Rangez les produits lessiviels et produits d'entretien hors de portée des enfants.

Mise en garde risque de blessure!

Pendant le lavage à haute température, le verre du hublot devient très chaud.

Empêchez les enfants de toucher le hublot très chaud.

Emballage / appareil usage

Jetez l'emballage selon les consignes de tri sélectif.

Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une回收请注意，我需要你仅纠正提供的文本片段，而不应翻译成中文。请按照规则纠正以下内容： Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une recyclage des appareils usagés applicables dans les pays de la CE.

Conseils pour économiser de l'énergie

Utilisez la quantité maximale de linge permise par le programme respectif. Récapitulatif des programmes → Supplément à la notice d'utilisation et d'installation

Lavez le linge normalement sale sans prélavage.

• Les températures de programme indiquées s'orientent sur la température mentionnée sur l'étiquette d'entretien que compte chaque article textile. Pour des raisons d'économie d'énergie, tout en assurant un résultat de lavage optimal, la température de lavage réelle peut différer de la température de programme indiquée.

Mode économie d'énergie :

L'éclairage du bandeau d'affichage s'éteint au bout de quelques minutes, la touche Départ clignote. Appuyez sur n'importe quelle touche pour activer l'éclairage. Pendant l'exécution d'un programme, le mode Économie d'énergie ne s'active pas.

Si ensuite le linge doit passer au sèche-linge, réglez la vitesse d'essorage en respectant les instructions du fabricant du sèche-linge.

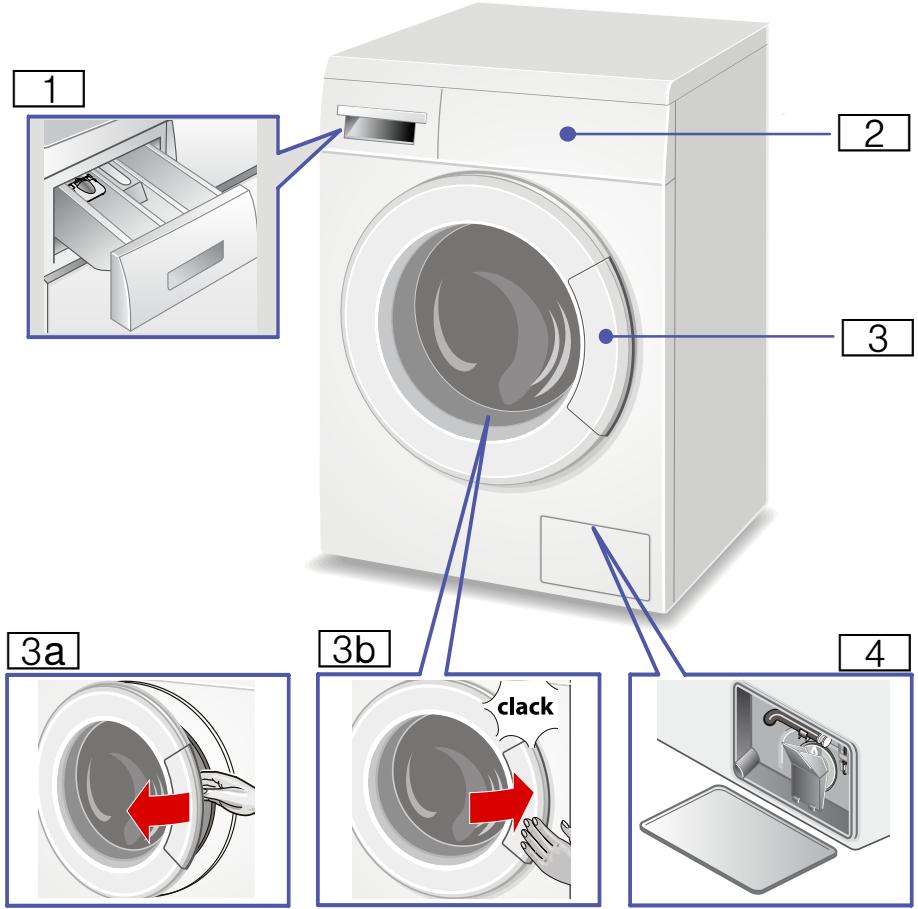

Lave-linge

1 Tiroir à produit lessiviel 2 Bandeau de commande et d'affichage 3 Hublot avec poignée

3a Ouvrir le hublot 3b Fermer le hublot

4 Trappe de service avec ou sans tuyau de vidange* * selon le modèle

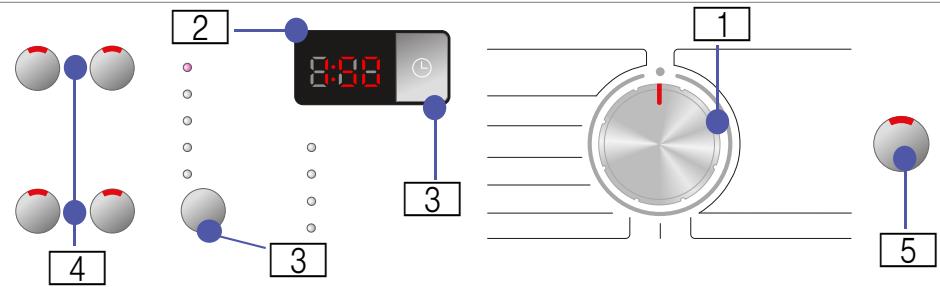

Bandeau de commande

Remarque : Dans la vue d'ensemble, vous trouvez des préréglages de programmes et des options de programmes additionnelles possibles, celles-ci sont différentes selon le modèle.

1 Programmateur pour sélectionner un programme et pour allumer et éteindre par la position Arrêt. 2 Bandeau d'affichage des réglages et informations. 3 Préréglages de programmes : vitesse d'essorage et Fin dans. Modification des préréglages de programmes Page 12.

4 Options de programmes additionnelles : Speed Perfect = Eco Perfect, Repassage facile, Niveau plus ou Rincage plus. Sélection des options de programmes additionnelles Page 13. 5 Touche Départ pour démarrer, interrompre, par ex. rajouter du linge, et stopper un programme.

Bandeau d'affichage

Remarque : Dans le tableau, vous trouvez des réglages et informations possibles indiqués dans le bandeau d'affichage, ils sont différents selon le modèle.

Réglages possibles et informations pour le programme choisi

/ Cuve pleine ... 1400 ©	Vitesse d'essorage	en tr/min (tours par minute) ; / Cuve pleine
1.30	Durée du programme	Après la sélection du programme en h:min (heures:minutes)
1 - 24 h	Fin dans	Fin du programme après ... h (heures)
8,0 kg	Charge max.	en kg (kilogrammes)

Remarques

CL : sécurité-enfants.

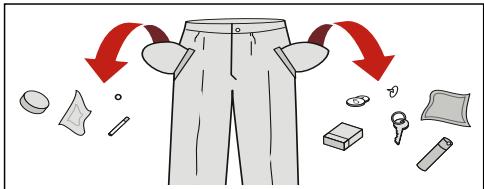

Endommagement de l'appareil/des textiles

Des corps étrangers (par ex. des pièces de monnaie, trombones, épingles, pointes) risquent d'endommager le linge ou des composants du lave-linge.

Pour cette raison, respectez les consignes suivantes lors de la préparation de votre linge :

Videz les poches des vêtements.

Faites attention aux pièces métalliques (trombones, etc.) et retirez-les. Lavez les textiles délicats dans un filet (bas, soutien-gorge à baleines). Fermez les fermetures Éclair, boutonnez les housses. - À l'aide d'une brosse, enlevez le sable éventuellement présent dans les poches et dans les revers. Enlevez les petites roulettes des rideaux ou placez-les dans un filet.

Trier le linge

Triez le linge selon les consignes d'entretien et indications du fabricant figurant sur les étiquettes d'entretien par :

Type de tissu / de fibre.

Couleur :

Remarque: Le linge peut déteindre ou ne sera pas correctement propre. Lavez séparément le linge blanc et de couleur.

Lavez séparément le linge de couleur neuf.

Degré de salissure :

Lavez ensemble le linge du même degré de salissure.

Quelques exemples pour les degrés de salissure :

• peu sale : ne pas prélaver, CHOISISSEZ eventuellement l'option de programme additionnelle speed Perfect =U normalement sale très sale : réduisez la quantité de linge, Sélectionnez le programme avec prélavage taches : enlevez/prétraitez les taches tant qu'elles sont encore fraîches. Tamponnez-les d'abord avec de l'eau savonneuse, ne frottez pas. Lavez ensuite le linge avec le programme approprié. Les taches rebelles/incrustées peuvent nécessiter plusieurs lavages avant de disparaître complètement.

Symboles sur les étiquettes d'entretien :

Les chiffres figurant dans les symboles indiquent la température maximale de lavage à employer.

• : convient pour un lavage normal; par ex. programme Coton.
• ∨ : nécessite un lavage ménageant; par ex. programme Synthétiques.
• ∨: nécessite un lavage particulièrement ménageant; par ex. programme Délicats/Soie
• : lavable à la main; par ex. programme Laine.
• : ne pas laver le linge en machine.

Amidonnage

Remarque: Le linge ne doit pas avoir été traité avec un adoucissant.

L'amidonnage peut être inclus à tous les programmes de lavage avec un amidon liquide. Versez la quantité d'amidon selon les indications du fabricant dans le compartiment (rincez au préalable si nécessaire).

Ne teintez qu'en quantités habituelles pour un foyer. Le sel peut attaquer l'acier inoxydable! Respectez les instructions du fabricant de la teinture.

Ne décolorez pas de linge dans le lave-linge!

Trempage

1. Versez le produit de trempage/produit lessiviel selon les indications du fabricant dans le compartiment II.
2. Réglez le programmateur sur le programme Coton 30°C
3. Appuyez sur la touche Départ.
4. Réappuyez sur la touche Départ au bout d'env. 10 minutes, pour sélectionner une pause.
5. Une fois le temps de trempage voulu écoulé, réappuyez sur la touche Départ si le programme doit continuer ou modifiez le programme.

Remarques

Introduisez du linge de même couleur dans le tambour. Vous n'avez pas besoin de produit lessiviel supplémentaire car le bain de trempage sert aussi de bain de lavage.

Choix de la bonne déshuileuse

Le symbole d'entretien du linge définit le choix de la lessive correcte, de la bonne température et du traitement adéquat du linge. → aussi www. sartex. ch

Sur le site www.cleanright.eu vous trouverez un grand nombre d'autres informations sur les lessives, produits d'entretien et de nettoyage destinés à la consommation privée.

Lessive toutes températures avec azurants optiques appropriée au linge blanc résistant à l'ébullition, en lin ou en coton. Sélectionnez le programme Coton / froid - max. 90°C. Lessive pour linge de couleur, sans produit blanchissant, sans azurants optiques appropriée au linge de couleur en lin ou en coton. Sélectionnez le programme Coton / froid - max. 60°C. Lessive pour linge de couleur/linge délicat, sans azurants optiques appropriée au linge de couleur en fibres d'entretien facile et synthétiques. Sélectionnez le programme Synthétiques / froid - max. 60°C. Lessive pour linge délicat appropriée aux textiles fins et délicats, en soie ou en viscose. Sélectionnez le programme Délicat/Soie / froid - max. 40°C. Lessive pour lainages appropriée aux lainages. Sélectionnez le programme Laine / froid - max. 40°C.

Économiser de l'énergie et du produit lessiviel

Avec du linge légèrement et normalement sale, vous pouvez économiser de l'énergie (en abaissant la température de lavage) et de la lessive.

Degré de salissure/remarque

Température et quantité de lessive réduites selon la recommandation de dosage

Peu sale

Pas de salissures, pas de taches visibles. Les vêtements ont pris des odeurs de transpiration par ex.:

vêtements d'été et desport légers (portés quelques heures) T-shirts, chemises, chemisiers (portés au max. 1 jour) linge de lit et serviettes de bain d'invités (utilisés 1 jour)

Température selon l'étiquette d'entretien et quantité de lessive selon la recommandation de dosage/très sale

Normalement sale

salissures visibles ou quelques petites taches, par ex. :

T-shirts, chemises, chemisiers (imprégnés de sueur, portés à plusieurs reprises) serviettes, linge de lit (utilisés au max. 1 semaine)

Très sale

Salissures et/ou taches bien visibles, par ex. torchons à vaisselle, linge de bébé, vêtements professionnels

Remarque: Lors du dosage de tous les produits lessiviels, produits d'aide au lavage, produit d'entretien et détergents, respectez impérativement les consignes de leurs fabricants et les indications. Page 15

Prérogatives des programmes

Remarque : Dans la vue d'ensemble, vous trouvez des prépréréglages de programmes possibles, ils sont différents selon le modèle.

Les préréglages des programmes sont préréglés à l'usine pour tous les programmes et sont affichés dans le bandeau d'affichage après avoir sélectionné le programme.

Vitesse d'essorage

Avant et pendant le programme, vous pouvez modifier la vitesse d'essorage (en tr/min ; tours par minute) en fonction de la progression du programme.

Pour ce faire, appuyez répétitivement sur la touche de la vitesse d'essorage, jusqu'à ce que la vitesse d'essorage désirée soit indiquée dans le bandeau d'affichage. La vitesse maximale pouvant être sélectionnée dépend du programme sélectionné et du modèle.

Réglage: cuve pleine = sans essorage final. Avant le dernier rinçage, le linge baigne dans l'eau afin d'éviter qu'il se froisse s'il n'est pas immédiatement retiré du tambour.

(2)

Avant le démarrage du programme, il est possible de différer de 24 heures maximum la fin du programme (Fin dans) par pas d'une heure (h = heure).

1. Sélectionnez le programme souhaité. Remarque: La durée du programme s'affiche dans le bandeau d'affichage.
2. Appuyez répé\-titive\-ment sur la touche Fin dans, jusqu'à ce que le nombre d'heures voulu soit indiqué dans le bandeau d'affichage.
3. Appuyez sur la touche Départ. Le temps Fin dans... régle est maintenant actif. Le programme sélectionné démarre automatiquement et se termine après écoulement du nombre d'heures sélectionné.

Après le démarrage du programme, la durée du programme, par ex. 2:30 (heures: minutes), est affichée dans le bandeau d'affichage.

1. Appuyez sur la touche Départ.
2. YES s'allume dans le bandeau d'affichage. Vous pouvez ouvrir le hublot et rajouter du linge.
3. Fermez le hublot de replissage.
4. Réappuyez sur la touche Départ. Le temps préselectionné continue à s'écouler.

Options de programme supplémentaires

Remarque : Dans la vue d'ensemble, vous trouvez des options de programmes additionnelles possibles, elles sont différentes selon le modèle.

Pour laver en un temps plus court avec un rendement de lavage comparable au programme sans sélection de l'option additionnelle Speed Perfect

Remarque : Ne dépassez pas la charge maximale de linge du programme. Voir le supplément à la notice d'utilisation et d'installation ; récapitulatif des programmes.

Eco perfect

Lavage en économisant de l'énergie par une réduction de la température avec une efficacité de lavage équivalente à celle du programme standard.

Remarque: La température de lavage est plus basse que la température sélectionnée.

En cas d'exigences particulières d'hygiène, il est recommandé de seélectionner le programme pour Hygiène/Allergie/Sensible. Si vous ne disposez pas de programme Hygiène/Allergie/Sensible sur le programmateur, CHOISSEZ une température plus élevée ou seélectionnez le préréglage de programme additionnel Speed Perfect =OJ.

(Rinçage plus)

Rinçage supplémentaire. Cette option est destinée aux régions à eau très douce ou pour améliorer un peu plus encore le résultat du rinçage.

Niveau plus

Niveau d'eau plus haut et cycle de rinçage supplémentaire, temps de lavage plus long. Cette option est destinée aux régions à eau très douce ou pour améliorer un peu plus encore le résultat du rinçage.

(Repassage facile)

Pour l'essorage final en douceur suivi d'un défoulage. L'humidité résiduelle du linge est légèrement plus élevée.

Préparation du lave-linge

Remarque: Le lave-linge doit être installé et branché correctement. À partir de Page 27.

1. Branchez la fiche dans la prise de courant.
2. Ouvrez le robinet d'eau.
3. Ouvrez le hublot.
4. Vérifiez si le tambour est entièrement vide. Videz-le le cas échéant.

Sélectionner un programme/allumer l'appareil

Remarque : Si vous avez activé la sécurité-enfants, vous devez d'abord la désactiver avant de pouvoir régler un programme. → Page 17.

Sélectionnez le programme souhaité à l'aide du programmateur. Il peut tourner dans les deux sens.

L'appareil est allumé.

Les préréglages du programme et les informations concernant la charge pour le programme choisi apparaissent dans le bandeau d'affichage :

la durée du programme, la vitesse d'essorage préréglée et la charge maximale.

Modifier les préréglages des programmes

Vous pouvez modifier les préréglages du programme :

Pour cela, appuyez répétement sur la touche désirée pour les préréglages du programme jusqu'à ce que le réglage souhaité apparaisse dans le bandeau d'affichage. Appuyez ensuite sur la touche Départ pour lancer le programme.

Les préreglages du programme ne restent pas en mémoire après avoir été éteint l'appareil.

Préreglages des programmes → Page 12.

Mise en garde danger de mort!

Les pièces de linge qui ont été préalablement traitées avec des détergents contenant des solvants, comme par exemple des produits détergents, risquent de provoquer une explosion après avoir été placées dans l'appareil.

Avant de placer les pièces de linge dans l'appareil, rincez-les d'abord à fond à la main.

Remarques

Mélangez les grandes et les petites pièces de linge. Les pièces de linge de tailles différentes se répartiront mieux pendant l’essorage. Certaines pièces de linge peuvent engendrer un déséquilibre. Ne dépassez pas la charge max. de linge indiquée. Un surremplissage PENALISE le résultat de lavage et favorise le froissage.

1. Dépliez les pièces de linge préalablement triées avant de les introduire dans le tambour.

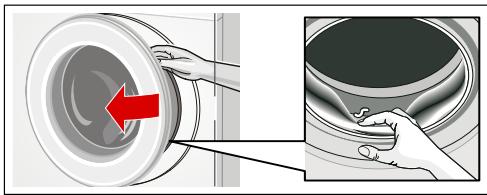

2. Veillez à ce que du linge ne reste pas coincé entre le hublot et le joint en caoutchouc et fermez le hublot.

Dommage de l'appareil

Les produits nettoyants et les produits servant à prétraiter le linge (par ex. détachant, aérosol de prélavage,...) peuvent endommager les surfaces du lave-linge en cas de contact. Veillez à ce que ces produits n'entrent pas en contact avec les surfaces du lave-linge. Le cas échéant, essuyez immédiatement, avec un chiffon humide, les résidus de brouillard de pulvérisation et d'autres résidus/gouttes.

Dosage

Dosez les produits lessiviels et additives en fonction :

de la durée de l'eau. Informez-vous auprès de votre compagnie distributrice d'eau. des indications fournies par le fabricant du produit. de la quantité de linge. du degré de salissure Page 10.

Irritations oculaires/cutanées

Si vous ouvrez le tiroir à produit lessiviel pendant le fonctionnement, de la lessive / du produit d'entretien risque de jaillir. Ouvrez prudemment le tiroir. En cas de contact de produit lessiviel / d'entretien avec les yeux ou la peau, lavez-les / rincez-les abondamment. Consultez un médecin si le produit a été avalé par inadvertance.

Remarque: Diluez les produits de rinçage assouplissant et produits amidonnant dans de l'eau, cela empêche des obstructions.

Versez les produits lessiviels et d'entretien dans les compartiments correspondants :

Système de dosage* A

Pour du produit lessiviel liquide

Compartment II

Produit lessiviel pour le lavage principal, adoucisseur d'eau, produit blanchissant, cristaux de détachant

Compartment

Produit assouplissant, amidon, Ne dépassez pas le repère Max

Compartment

Produit lessiviel pour le prélavage

1. Retirez le tiroir à produit lessiviel jusqu'en butée.
2. Versez le produit lessiviel et/ou le produit d'entretien.
3. Fermez le tiroir à produit lessiviel.

Système de dosage pour du produit lessiviel liquide

• selon le modèle

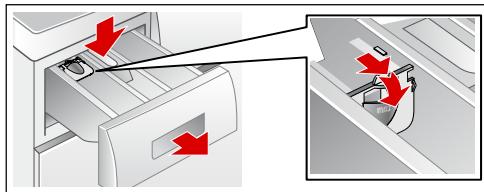

Positionnez le système de dosage pour le produit lessiviel liquide :

1. Retirez le tiroir à produit lessiviel, enfoncez l'insert puis extrayez complètement le tiroir.
2. Poussez le système de dosage vers l'avant, rabattez-le et encliquetez-le.
3. Refermez le tiroir.

Remarque: N'utilise pas le système de dosage avec des produits lessiviels gélifiés et des poudres de lavage ni avec les programmes incluant un prélavage ou si vous avez besoin Fin dans.

Sur les modèles sans système de dosage, versez le produit lessiviel liquide dans un doseur correspondant et placez-le dans le tambour.

Lancer le programme

Appuyez sur la touche Départ pour lancer le programme.

Dans le bandeau d'affichage est indiquée "Fin dans" en cours d'exécution du programme ou bien la durée du programme et les symboles pour la progression du programme après le début du programme de lavage. Bandeau d'affichage Page 9.

Remarque: Sélectionnez la sécurité enfants contre un déréglage involontaire du programme.

Sécurité-enfants

Empêchez une modification involontaire des fonctions réglées sur le lave-linge, en activant la sécurité-enfants après le démarrage du programme.

Activez la sécurité-enfants en appuyant env. 5 secondes sur la touche Départ. CL apparaît dans le bandeau d'affichage et s'éteint après quelques minutes.

Désactivez la sécurité-enfants en appuyant env. 5 secondes sur la touche Départ.

Remarques

• CL est allumé : La sécurité-enfants est active et le programmeur a été déréglé. Afin d'éviter l'interruption du programme, replacez le programmeur sur le programme initial. La sécurité-enfants reste active après la fin du programme et l'arrêt de l'appareil. Vous devez toujours la désactiver lorsque vous voulez lancer un nouveau programme.

Rajouter du linge

Après le démarrage du programme, vous pouvez rajouter du linge ou en enlever :

1. Appuyez sur la touche Départ pour interrompree le programme. Levoyant lumineux de la touche Départ clignote et la machine vérifie s'il est possible de rajouter du linge. Remarque : Lorsque vous rajoutez du linge, ne laissez pas le hublot ouvert longtemps - de l'eau sortant du linge pourrait couler. Si dans le bandeau d'affichage :
2. YES est allumé, il est possible de rajouter du linge.
3. NO clignote, attendez que YES s'allume. N'ouvrez le hublot que lorsque YES est allumé.
4. NO est allumé, il n'est pas possible de rajouter du linge. En présence d'un niveau d'eau élevé, d'une température élevée ou si le tambour tourne, le hublot reste verrouillé pour des raisons de sécurité et il n'est pas possible de rajouter du linge.
5. Réappuyez sur la touche Départ pour continuer le programme.

Modifier le programme

1. Appuyez sur la touche Départ pour interrompre le programme.
2. Réglez un autre programme.
3. Réappuyez sur la touche départ. Le nouveau programme reprend depuis le début.

Interrompre le programme

1. Appuyez sur la touche Départ pour annuler le programme.
2. Faire refroidir le linge : réglez le programme de rinceage.
3. Réappuyez sur la touche Départ. Le programme Rincage démarre.

À la fin du programme, vous pouvez enlever le linge.

Fin du programme

□ apparait dans le bandeau d'affichage et le voyant lumineux de la touche Départ est éteint.

Si le symbole s'affiche en plus, ceci signifie que le lave-linge a détecté un excès de mousse pendant le programme de lavage, puis il ajoute automatiquement un cycle de rinçage pour supprimer la mousse.

Remarque : Dosez une plus faible quantité de lessive lors du prochain lavage avec une charge de linge équivalente.

Retirer le linge/éteindre l'appareil

1. Ouvrez le hublot et retirez le linge.

Remarques

• Si vous ne pouvez pas ouvrir le hublot, l'appareil est encore verrouillé. Attendez la fin du programme.
• Si le bandeau d'affichage n'est pas allumé, le mode économique d'énergie est actif. Appuyez sur n'importe qu'elle touche pour l'activation.
• Réglez le programmateur sur la position Arrêt. L'appareil est éteint.
• Fermez le robinet d'eau.

Remarque: C'est inutile sur les modèles équipés de l'Aqua-Stop.

Remarques

Ne laissez aucune pièces de linge dans le tambour. Elles risquent de rétrécir lors du lavage suivant ou de teindre d'autres articles. Retirez les corps étrangers éventuellement présents dans le tambour et le joint en caoutchouc - Risque de rouille.

Laissez le hublot et le tiroir à produit lessiviel ouverts afin que l'eau restante puisse s'évaporer.

Calcul de charge

Suivant le type de textile et la charge de linge, la détection automatique de quantité adapte la consommation d'eau de façon optimale à chaque programme.

Système de contrôle antibalourd

Le système de contrôle du balourd détecte automatiquement ce dernier et veille, en faisant redémarrer plusieurs fois l'essorage, à ce que le linge se répartisse uniformément.

Pour des raisons de sécurité, le lave-linge réduit la vitesse de rotation lorsque le linge est très mal réparti, ou n'effectue pas d'essorage.

Remarque : Mettez ensemble de petites et grandes pièces de linge dans le tambour. Page 24

1. Régler les signaux des touches et d'indication

Réglez le programmateur sur la position Arrêt et tournez-le ensuite une position vers la droite.

Appuyez sur la touche pour Eco Perfect ⑥, maintenez-la appuyée et avancez en même temps le programmateur d'une position vers la droite.

2. Régler le volume sonore pour les signaux des touches

Le volume actuel des signaux sonores apparaît. Appuyez répétitivement sur la touche Fin jusqu'à l'obtention du volume désiré des signaux sonores.

a 3. pour régler le volume sonore du signal d'indication, ou

Réglez sur la position Arrêt, pour quitter le menu.

3. Régler le volume sonore pour les signaux affectés aux indications

Amenez le programmateur sur la position suivante.

Appuyez répétitivement sur la touche Fin, jusqu'à l'obtention du volume sonore désiré de l'indication.

Réglez le programmateur sur la position Arrêt, pour quitter le menu.

Mise en garde danger de mort!

Risque d'électrocution en cas de contact avec des composants sous tension.

Eteignez l'appareil et retirez la fiche de la prise.

Mise en garde risque d'intoxication!

Des détergents contenant des solvants, par ex. essence de nettoyage, peuvent dégager des vapeurs toxiques.

N'utilisez jamais de détergents contenant des solvants.

Dommage de l'appareil

Des détergents contenant des solvants, par ex. l'essence de nettoyage, peuvent endommager les surfaces et pièces de la machine.

N'utilisez jamais de détergents contenant des solvants.

Corps de la machine / bandeau de commande

• Essuyez le corps de la machine et le bandeau de commande avec un chiffon humide. Enlevez immédiatement les restes de la lessive. Le nettoyage au jet d'eau est interdit.

Tambour de lavage

Utilisez un produit de nettoyage sans chlore, n'utilisez pas de laine d'acier.

Détartrage

Un détartrage n'est pas nécessaire si la lessive a été correctement dosée. Si un détartrage s'impose malgré tout,

Procédez comme indiqué par le fabricant du produit détartrant. Vous pouvez vous procurer des produits détartrants appropriés via notre site Internet ou le service après-vente.

Bac à produits et boîtier

S'il contient des résidus de produit lessiviel ou de produit assouplissant :

1. Tirez le bac à produit lessiviel. Appuyez sur l'insert et retirez complètement le bac.
2. Retirez l'insert : avec un doigt, poussez l'insert de bas en haut.

1. Avec de l'eau et une brosse, nettoyez le bac d'introduction du produit et l'insert, puis séchez-les. Nettoyez le boîtier aussi à l'intérieur.
2. Posez l'insert et faites-le s'encastrer (introduisez le cylindre sur la tige de guidage).
3. Introduisez le tiroir à produit lessiviel.

Remarque: Laissez le bac à produit lessiviel ouvert afin que l'eau restante puisse s'évaporer.

Risque de brûlure !!

Lors du lavage à haute température, le bain lessiviel est très chaud. Si vous touchez le bain lessiviel très chaud, vous risquez de vous ébouillanter. Attendez que le produit lessiviel ait refroidi.

1. Refermez le robinet d'eau afin que l'eau cesse d'affluer et qu'il ne soit pas nécessaire de l'évacuer par la pompe de vidange.
2. Éteignez l'appareil puis débranchez-le.
3. Ouvrez la trappe de service et retirez-la.
4. Dépliez la gouttière devant le couvercle de pompe

• Retirez le tuyau de vidange de la fixation et retirez le capuchon de fermeture.

Laissez le bain lessiviel s'écouler dans un réseau approprié. Enforcez le capuchon de fermeture du tuyau de vidange et remettez le tuyau de vidange dans la fixation.

Sans le tuyau de vidange

Tournez ensuite le couvercle de la pompe une fois lentement de degrés, sans l'enlever. L'eau s'écoule maintenant de la pompe de vidange. Répétez l'opération jusqu'à ce que le bain lessiviel soit complètement évacué.

1. Désvissez maintenant prudemment le couvercle de pompe. L'eau résiduelle risque de couler.

Nettoyez le compartiment intérieur, le filetage du couvercle de pompe et le carter de pompe. Le rotor de la pompe de vidange doit pouvoir tourner librement.

Remettez le couvercle en place et vissez-le. La poignée doit se trouver à la verticale.

1. Repliez la gouttière.
2. Remettez la trappe de service en place et refermez-la.

Remarque: Pour empêcher que lors du lavage suivant, le produit lessiviel non utilisé gagne le flexible d'écoulement : versez 2 litre d'eau dans le compartiment II, puis lancez le programme de vidange.

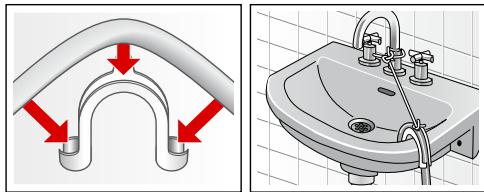

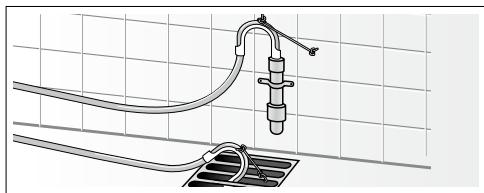

Flexible d'écoulement bouché au niveau du siphon

1. Éteindre l'appareil. Débranchez la fiche mâle de la prise de courant.
2. Dévissez le collier du flexible. Retirez prudemment le flexible d'écoulement, l'eau résiduelle risque de couler.
3. Nettoyez le flexible d'écoulement et l'embout du siphon.

1. Remarquez le flexible d'écoulement et sécurisez le point de raccordement à l'aide du collier du flexible.

Filtre bouché dans l'arrivée d'eau

Pour cela, résorber d'abord la pression de l'eau régnant dans le flexible d'accueil d'eau :

1. Fermez le robinet d'eau.
2. Sélectionnez un programme quelconque (sauf Rincage, Essorage ou Vidange).
3. Appuyez sur la touche Départ. Laissez le programme fonctionner env. 40 secondes.
4. Réglez le programmateur sur la position Arrêt. Débranchez la fiche mâle de la prise de courant.
5. Nettoyage du filtre au robinet d'eau :

Débranchez le flexible du robinet d'eau.

Nettoyez le filtre à l'aide d'une petite brosse.

1. Nettoyage du filtre à l'arrière de l'appareil sur les modèles Standard et Aqua-Secure :

Retirez le flexible au dos de l'appareil,

Extrayez le filtre avec une pince et nettoyez-le.

1. Raccordez le flexible et vérifiez son étanchéité.

Déverrouillage d'urgence

Par exemple, en cas de coupure de courant. Le programme continue quand le courant est rétabli. Si vous posez malgré tout du linge, vous pouvez ouvrir le hublot de remplissage en procédant comme décrit ci-après :

Risque de brûlure !!

Vous risquez de vous ébouillanter pendant le lavage à haute température, en cas de contact avec le bain lessiviel et le linge très chauds. Laissez-les refroidir le cas échéant.

Risque de blessure!

Si vous introduisez les doigts dans le tambour en rotation, vous risquez de vous blesser les mains.

Ne mettez jamais la main dans le tambour en rotation. Attendez que le tambour ait cessé de tourner.

Dégâts des eaux

L'eau qui s'écoule risque de provoquer des dégâts.

N'ouvre pas le hublot de remplissage si de l'eau demeure visible au niveau du hublot.

1. Réglez le programmateur sur la position Arrêt. Débranche la fiche mâle de la prise de courant.
2. Vidangez le bain lessiviel. À l'aide d'un outil, tirez le dispositif de déverrouillage d'urgence vers le bas, puis relâchez-le. Illustration d'exemple sans tuyau de vidange - selon le modèle.

Ensuite, le hublot peut s'ouvrir.

Indications dans le bandeau d'affichage

Affichage	Cause / Remède
YES	Le hublot estdéverrouillé. Il est possible d'ajouter du linge.
NO	■ Le hublot ne peut pas être ouvert en raison de la température élevé dans le tambour. Attendez que la température baisse.■ Le hublot ne peut pas être ouvert en raison du niveau d'eau élevé. Vidangez l'eau (choisissez par ex. le programme d'essorage ou de vidange) (si vous poulez seulement vidanger : réglez tr/min. (vitesse d'essorage) sur ⇌ cuve pleine = Ⓞ sans essorage final).
E:16	Du linge est éventuellesment coincé. Fermez correctement le hublot.
E:17	■ Ouvrez le robinet d'eau froide en grand
E: 29	■ Le flexible d'arrivée d'eau est plié / coincé.■ Pression d'eau insuffisante. Nettoyez le filtré.
A: 10	■ Ouvrez le robinet d'eau chaude en grand, flexible d'arrivée d'eau plié / coincé.■ Le flexible d'arrivée d'eau est plié/coincé ; la pression de l'eau est trop faible. Nettoyez le filtré.■ Le flexible d'eau chaude n'est pas raccordé, le lave-linge fonctionné unique-ment avec de l'eau froide. Ignorez cette indication, ce message s'affiche uniquement lors du premier lavage.
E:18	Pompe de vidange bouchée. Nettoyez la pompe de vidange.Flexible d'écoulement / Tuyau d'égout bouché. Nettoyez le flexible d'écou-lement au niveau siphon.
E:23	Présence d'eau dans la cuvette de fond en raison d'une fuite dans l'appareil.Contactdez le service après-vente.
CL	La sécurité-enfants est activée ; désactive-la.
Autres affichages	Éteignez l'appareil, attendez 5 secondes puis rallumez-le. Si la mention se réa-fiche, prévenez le service après-vente.

Dérangements, que faire si...

Dérangements	Cause / Remède
De l'eau fuit.	Raccordez correctement/remplacez le flexible d'évacuation.Serrez à fond le raccord du flexible d'arrivée d'eau.
L'appareil n'est pas ali-menté en eau.Dans ce cas, le produit lessiviel n'est pas entrainé par l'eau en direction de la cuve.	Avez-vous bien appuyé sur la touche Départ ?Avez-vous bien ouvert le robinet d'arrivée d'eau ?Filtre évientulement bouché ?Nettoyez le filtr.Le flexible d'arrivée d'eau est peut-être coudé ou pince ?
Le hublot refuse de s'ouvrir.	Fonction de sécurité active. Programme annulé ?Avez-vous sélectionné ◁ cuve pleine = ◁ sans essorage final?Ouverture possible uniquement par le dispositif de déverrouillage d'urgence ?
Le programme ne démarre pas.	Avez-vous appuyé sur la touche Départ pour une interruption ou sur Fin dans... ?Hublot fermé ?Protection enfants active ?Désactivez-la.
Le bain lessiviel n'est pas évacué.	Avez-vous sélectionné ◁ cuve pleine = ◁ sans essorage final ?Nettoyez la pompe de vidange.Nettoyez le tuyau d'évacuation et/ou le flexible d'évacuation.
L'eau dans le tambour n'est pas visible.	C'est normal - L'eau se trouve en dessous de la zone visible.
Le résultat de l'essorage n'est pas satisfaisant.Linge mouillé / trop humide.	C'est normal - Le système de contrôle anti-balourd a interrompu l'essorage car le linge était inégalement réparti dans le tambour. Répartissez les petites et grosses pièces de linge dans le tambour.Avez-vous choisi une vitesse trop faible ?
Démarrages répétitifs de l'essorage court.	Il ne s'agit pas d'un défaut. Le système de détention anti-balourd tente de mistroux répartir la charge de linge dans le tambour.
Le programme est plus long que d'habitude.	C'est normal - Le système de contrôle du balourd compensé le balourd en répartissant plusieurs fois le linge.C'est normal - Le système de contrôle de la mousse est actif, il a ajouté un rincege supplémentaire.
La durée du programme varie pendant le cycle de lavage.	C'est normal - L'appareil optimise le déroulement du programme lors du processus de lavage respectif. Cela peut entraîner une modification de la durée du programme indiquée dans le bandeau d'affichage.
Présence d'eau dans le compartment à produits d'entretien.	Il ne s'agit pas d'un défaut. L'efficacité de l'additif n'est pas compromise.Nettoyez l'insert le cas échéant.
Des odeurs se dégagent du lave-linge.	Exécutez le programme Coton 90°C sans linge. Pour ce faire, utilisez un produit lessiviel toutes températures.
Le symbole clignote.De la mousse sort éven-tuellesment du bac à produits.	Avez-vous utilisé trop de produit lessiviel ?Versez 1 cuillerée àSoupe de produit assouplissant dans 1/2 l d'eau, mélangez puis versez le mélange dans le compartment II (pas avec les textiles pour le plein air, tenues de sport et les duvet !)Lors du lavage suivant, diminuez la quantité de dessive utilisée.
Bruits et vibrations impar-tants, l'appareil se déplace tout seul pendant l'essorage.	L'appareil est-il bien nivélé ? Nivelez l'appareil.Avez-vous immobilisé les pieds de l'appareil ? Fixez / Stabilisez les pieds de l'appareil.Cales de transport enlevées ? Enlevez les cales de transport.
La zone d'affichage ou les voyants ne fonctionnent pas alors que l'appareil est en marche.	Coupure de courant ?Fusibles disjonctés ? Réarmez les disjoncteurs / Changez les fusibles.Si cette panne se reproduit, contactez le service après-venture.
Présence de résidus de lessive sur le linge.	Les produits lessiviels sans phosphate contiennent parfois des résidus insolubles dans l'eau.Sélectionnez le programme de rinceage ou Brossez le linge après le lavage.
NO apparait dans le ban-deau d'affichage à l'état Rajout de linge.	Le niveau d'eau est trop élevé. Il n'est pas possible d'ajouter du linge. Le cas échéant, refermez le hublot immédiatement.Pour poursuivre le programme, appuyez sur la touche Départ.
YES apparait dans le ban-deau d'affichage à l'état Rajout de linge.	Le hublot est déverrouillé. Il est possible d'ajouter du linge.
Si vous ne parvenez pas à remédier vous-même au dérangement (après avoir étéint/allumé l'appareil) ou si une réparation s'impose :Réglez le programmateur sur la position Arrêt. L'appareil est étéint.Retirez la fiche de la prise de courant.Refermez le robinet d'eau et appelez le service après-venture.

Si vous ne parvenez pas à supprimer le dérangement vous-même -

Dérangements, que faire ? → Page 24 -, veuillez-vous adresser à notre service après-vente. → Page de couverture

Nous trouverons toujours une solution adaptée, aussi afin d'éviter des déplacements inutiles du technicien.

Veuillez indiquer au service après-vente le numéro de série (E-Nr.) et le numéro de fabrication (FD).

E-Nr. FD

Numéro de série

Numéro de fabrication

Vous trouverez ces indications aux endroits suivants selon le modèle :

côté l'intérieur du hublot / trappe de service ouverte et au dos de l'appareil.

Faites confiance aux compétences du fabricant.

Adressez-vous à nous. Vous assurez ainsi que les réparations soient réalisées par des techniciens du SAV formés à cet effet, qui recourent à des pièces de rechange d'origine.

Données techniques

Dimensions :

60 × 55 × 85 cm

(longueur x largeur x hauteur)

Poids :

66-73 kg*

Raccordement au secteur :

Tension nominale : 220-240 V, 50 Hz

Intensité nominale : 10 A / 13 A*

Puissance nominale : 2300 W

Pression de l'eau :

100 - 1000 kPa (1-10 bar)

Puissance absorbée hors service : 0,17 W

Puissance absorbée état prêt (état non hors service) :

2,00 W

• selon le modèle

Étendue des fournitures

Remarque : Vérifiez si la machine présente des avaries de transport. Ne mettez pas en service une machine endommagée. En cas de réclamation, veuillez vous adresser au revendeur auprès duquel vous avez acquis l'appareil ou à notre service après-vente.

1 Cordon électrique 2 Évacuation de l'eau 3 Flexible d'eau arrivée 4 Couvercles pour les cales de transport 5 Coude pour fixer le flexible d'écoulement d'eau

* selon le modèle

Accessoire supplémentaire éventuellement nécessaire: un collier à vis de 24 - 40 mm (commerce spécialisé) permettant le raccordement du flexible d'écoulement d'eau à un siphon.

Outillage utile

Niveau à bulle pour la mise à niveau Clés à vis avec embout :

• calibre 13 pour retirer les cales de transport et
• calibre 17 pour ajuster les pieds de l'appareil

Mise en garde risque de blessure!

Le lave-linge est lourd. Prudence lorsque vous soulevez le lave-linge. Si vous soulevez le lave-linge par des pièces faisant saillie (par ex. le hublot), elles risquent de casser et de provoquer des blessures. Ne soulevez pas le lave-linge par ses pièces saillantes. Si les flexibles et les lignes du secteur n'ont pas été posés correctement, vous risquez de trébucher et de vous blesser. Disposez les flexibles et le cordon de manière à éviter tout risque de chute.

Dommage de l'appareil

Les flexibles dans lesquels l'eau gèle peuvent se déchirer / éclater. N'installez pas le lave-linge sur des lieux exposés au risque de gel et / ou en plein air.

Dégât des eaux

Les points de raccordement des flexibles d'arrivée d'eau et d'écoulement d'eau sont sous une pression d'eau élevée. Pour éviter des fuites ou des dégâts des eaux, veuillez impérativement respecter les consignes figurant dans ce chapitre.

Remarques

• Outre les consignes énoncées ici, vous aurez peut-être à respecter aussi les prescriptions particulières énoncées par vos compagnies distributrices d'eau et d'électricité. En cas de doute, confiez le branchement à un spécialiste.

Surface d'installation

Remarque: Le lave-linge doit se trouver bien d'aplomb, sinon il risque de se déplacer en cours de fonctionnement!

La surface d'installation doit être dure et plane. Les sols / revêtements de sol soude, mous ne conviennent pas.

Dommage de l'appareil

Pendant l'essorage, la machine risque de se déplacer et de basculer/se renverser au bord du socle.

Fixez impérativement les pieds de l'appareil avec des pattes de retenue. N° de ref. WMZ 2200, WX 975600.

Remarque : Sur un plancher en poutres de bois, placez le lave-linge :

de préférence dans un coin, sur une plaque en bois résistante à l'eau (épaisseur min. 30 mm) visée sur le sol.

Installation sur un socle avec tiroir

Socle N° de ref.: WMZ 20490, WZ 20490.

Mise en garde danger de mort!

Risque d'électrocution en cas de contact avec des composants sous tension.

Séparez l'appareil du secteur.

Remarques

La niche doit faire 60 cm de largeur. N'installez le lave-linge que sous un plan de travail continu fermement relié aux placards voisins.

Si vous enlevez le couvercle de l'appareil pour un encastrement sous plan ou un encastrement, vous devez impérativement le replacer par une tôle de recouvrement.

N° de ref. WMZ20331; WZ20331.

Dommage de l'appareil

Pour le transport, la machine est immobilisée par des cales de transport. Pendant la marche de la machine, les cales de transport non retirées risquent d'endommager le tambour par exemple. Avant la première utilisation, enlevez impérativement et entièrement les 4 cales de transport. Rangez les cales. Pour éviter des dégâts au cours d'un transport ultérieur, réincorporez impérativement les cales avant d'effectuer le transport.

Remarque : Conservez les vis et les douilles.

1. Retirez les flexibles des fixations.

1. Dévissez les 4 vis des cales de transport et enlevez-les. Enlevez les douilles. Sortez le cordon électrique de ses fixations.

1. Mettez les couvercles en place.

Raccordement à droite

Conseil : Equipement disponible auprès du revendeur spécialisé/service après-vente :

Une rallonge pour flexible d'arrivée Aquastop ou d'eau froide (env. 2,50 m) ; n° de ref. WMZ2380, WZ10130. Un flexible d'arrivée d'eau plus long (env. 2,20 m) pour le modèle Standard.

Mise en garde danger de mort!

Risque d'électrocution en cas de contact avec des composants sous tension.

Ne plongez pas le dispositif de sécurité Aquastop dans l'eau (il contient une électrovanne).

Respectez les consignes suivantes lors du raccordement

Remarques

• Faites fonctionner le lave-linge avec de l'eau potable froide en cas de raccordement d'eau froide. Faites fonctionner le lave-linge avec de l'eau potable froide et chaude, température maximale 60°C, en cas de raccordement d'eau chaude. Ne raccordez jamais la machine au mitigeur d’un chauffe-eau accumulateur ouvert. N’utilisez que le flexible d’arrivée d’eau livré d’origine ou acheté chez un revendeur spécialisé/agréé ; n’utilisez jamais de flexible d’arrivée d’occasion. Ne pliez, ne coincez, ne modifiez ni ne coupez le flexible d’arrivée (la solidité n’est plus garantie). Ne serrez les raccords qu’à la main. Si vous serrez des raccords trop fermement avec un outil (pince), cela risque d’endommager les filetages.

Pression optimale de l'eau dans le réseau de conduites

au minimum 100 kPa (1 bar)

au maximum 1000 kPa (10 bar)

Robinet grand ouvert, il doit couler au minimum 8 litres/minutes.

Si la pression de l'eau est plus élevée, il faut installer un réducteur de pression en amont.

Remarque :

Raccordez le flexible d'arrivée d'eau chaude (rouge) au robinet d'eau chaude et à la vanne rouge sur l'appareil. Raccordez le flexible d'arrivée d'eau froide au robinet d'eau froide et à la vanne blanche sur l'appareil.

Raccord aux robinets d'eau (3/4" = 26,4 mm)

Raccordement sur l'appareil

Raccordement eau froide uniquement

Si un raccord d'eau chaude n'est pas disponible, raccordez uniquement le flexible d'arrivée d'eau froide.

Recouvre le raccord d'eau chaude sur l'appareil pour le protéger contre des salissures.

Remarque: Ouvrez prudemment le robinet d'eau tout en vérifiant si les raccords sont étanches. La jonction par vis se trouve sous la pression régnant dans la conduite d'eau.

Raccordement à l'eau froide

Raccordez le flexible d'arrivée d'eau au robinet (3 / 4" = 26,4mm) et sur l'appareil (pas nécessaire sur les modèles avec Aquastop, installé en fixe):

Modèle : Standard Modèle : Aqua-Secure

Modèle : Aquastop

Remarque: Ouvrez prudemment le robinet d'eau tout en vérifiant si les raccords sont étanches. La jonction par vis se trouve sous la pression régnant dans la conduite d'eau.

Dégât des eaux

Si, en raison de la pression élevée de l'eau pendant la vidange, le flexible d'écoulement glisse hors du lavabo ou du point de raccordement, l'eau qui s'écoule peut provoquer des dégâts. Sécurisez le flexible pour l'empêcher de sortir.

Remarque: Ne coudez pas le flexible d'évacuation et ne l'étirez pas.

Vous pouvez poser le flexible d'évacuation de la manière suivante :

Évacuation dans une vasque de lavabo

Mise en garde risque de brûture

Vous risquez de vous ébouillanter pendant le lavage à haute température, en cas de contact avec le bain lessiviel très chaud, par exemple pendant la vidange du bain très chaud dans un lavabo. Ne mettez pas la main dans le bain lessiviel chaud.

Endommagement de l'appareil/des textiles

Si l'extrémité du flexible d'écoulement plonge dans l'eau vidangée, de l'eau risque d'être réaspirée dans l'appareil et endommager l'appareil/les textiles. Veillez à ce que :

• que le bouchon n'obture pas l'orifice d'écoulement du lavabo.
• l'extrémité du flexible d'écoulement d'eau ne plonge pas dans l'eau vidangée.
• que l'eau s'écoule avec une rapidité suffisante.

• Écoulement dans un siphon Le point de raccordement doit être sécurisé par un collier de flexible de Ø 24 - 40 mm (commerce spécialisé).

Écoulement dans un tuyau en plastique avec manchon en caoutchouc ou dans un avaloir d'égout

Nivellement

Alignez le lave-linge à l'aide d'un niveau à bulle.

Si le lave-linge ne se trouve pas parfaitement à l'horizontal, il risque de faire beaucoup de bruit, d'engendrer des vibrations et de se déplacer tout seul !

1. Desserrer les contre-écrous dans le sens des aiguilles d'une montre à l'aide d'une clé à vis.
2. Vérifiez l'horizontalité du lave-linge à l'aide d'un niveau à bulle, rectifiez-la le cas échéant. Tournez le pied de l'appareil pour modifier la hauteur. Les quatre pieds de l'appareil doivent reposer fermement sur le sol.
3. Serrez le contre-écrou contre le capot de l'appareil. Ce faisant, retenez fermement le pied et ne modifiez pas sa hauteur. Le contre-écrou de chaque pied doit être visser fermement contre le corps de l'appareil!

Mise en garde danger de mort!

Risque d'électrocution en cas de contact avec des composants sous tension.

Ne saisissez jamais la fiche avec les mains mouillées. Retirez le cordon électrique uniquement par la fiche et jamais par le cordon car il pourrait être endommagé.

Ne débranchez jamais la fiche pendant que la machine marche.

Respectez les consignes suivantes et assurez-vous que :

Remarques

La tension secteur et la tension indiquée sur le lave-linge (plaque signalétique) concordent. La tension de fonctionnement ainsi que l'ampérage nécessaire du fusible/disjoncteur figurent sur la plaque signalétique. Le lave-linge est raccordé à une prise de courant alternativement réglementairement installée et comptant un contact de terre. La fiche mâle et la prise de courant sont ensemble. Les fils du cordon présentent une section suffisante. Le système de mise à la terre est correctement installé. Le changement du câble d'alimentation par le secteur est une opération réservée à un électricien/agréé. Vous pouvez obtenir un câble d'alimentation secteur de rechange auprès du SAV. N'utilisez pas de fiches/prises multiples ni de câbles prolongateurs. En cas d'utilisation d'un disjoncteur différentiel, n'utilisez qu'un type de disjoncteur arborant le symbole. Seul ce symbole garantit que les prescriptions actuellement en vigueur seront remplies. La fiche mâle reste à tout moment accessible. Le cordon électrique ne doit pas être plié, écrabouillé, modifié, coupé ou entrer en contact avec des sources de chaleur.

Avant le premier lavage

Avant de quitter l'usine, le lave-linge a été soumis à des tests approfondis. Effectuez un premier lavage sans linge.

pour évacuer l'eau résiduelle issue des contrôles de fabrication.

Remarques

Le lave-linge doit être installé et branché correctement. → Page 27 Ne mettez jamais en service une machine endommagée. Prévenez le service après-vente.

1. Contrôlez la machine.
2. Branchez la fiche dans la prise de courant.
3. Ouvrez le robinet d'eau.
4. Refermez le hublot. (N'introduisez pas de linge dans le tambour!)
5. Sélectionnez le programme pour coton et réglez la température 90°C.
6. Ouvrez le tiroir à produit lessiviel.
7. Versez env. 2 litres d'eau dans le compartiment II.
8. Versez le produit lessiviel dans le compartiment II. Remarque: Évitez la formation de mousse en utilisant uniquement la moitié de la quantité de produit lessiviel recommandée par le fabricant du produit lessiviel. N'utilisez pas de lessive pour lainages ou textiles délicats.
9. Fermez le tiroir à produit lessiviel.
10. Appuyez sur la touche Départ.
11. Eteignez l'appareil en fin de programme. Votre lave-linge est prêt à l'emploi.

Transport

par ex. en cas de déménagement

Préparatifs :

1. Fermez le robinet d'eau.
2. Faites se résorber la pression régnant dans le flexible d'arrivée d'eau. Maintenance - Filtre situé dans l'arrivée d'eau → Page 22
3. Vidangez l'eau de lavage restée dans l'appareil.

Maintenance - Pompe de vidange bouchée → Page 21

1. Débranchez le lave-linge du secteur.
2. Démontez les flexibles.

Poser les cales de transport :

1. Enlevez et rangez les couvercles. Utilisez éventuellement un tournevis.

1. Mettez les 4 douilles en place. Bridez fermement le cordon d'alimentation électrique contre les fixations. Mettez les vis en place et serrez-les à fond.

Remarques

Enlevez impérativement les cales de transport! Pour empêcher que lors du lavage suivant de la lessive non utilisée gagne le flexible d'écoulement : versez env. 2 d'eau dans le compartiment II puis sélectionnez le programme de vidange et lancez-le.
