KRF-V5300D - Système audio KENWOOD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio multicanal
Caractéristiques techniques principales	5.1 canaux, puissance de 100 W par canal
Alimentation électrique	AC 220-240 V, 50/60 Hz
Dimensions approximatives	430 x 150 x 400 mm
Poids	8,5 kg
Compatibilités	Compatible avec les formats audio Dolby Digital et DTS
Entrées audio	4 entrées RCA, 1 entrée optique, 1 entrée coaxiale
Fonctions principales	Réglage du volume, contrôle de tonalité, modes d'écoute
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès des revendeurs agréés
Sécurité	Ne pas exposer à l'humidité, respecter les instructions de sécurité
Informations générales	Idéal pour les systèmes home cinéma, facile à installer

FOIRE AUX QUESTIONS - KRF-V5300D KENWOOD

Pourquoi mon KENWOOD KRF-V5300D ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Comment réinitialiser mon KENWOOD KRF-V5300D ?

Pour réinitialiser l'appareil, éteignez-le, puis maintenez enfoncé le bouton 'Power' et le bouton 'Input Select' simultanément jusqu'à ce que l'affichage clignote.

Pourquoi n'entends-je pas de son lorsque je connecte mes appareils ?

Vérifiez que les câbles audio sont correctement connectés et que l'entrée correcte est sélectionnée sur le récepteur. Assurez-vous également que le volume n'est pas à zéro.

Comment ajuster le niveau de basses et d'aigus sur le KENWOOD KRF-V5300D ?

Utilisez les boutons 'Bass' et 'Treble' sur le panneau avant pour ajuster le niveau de basses et d'aigus selon vos préférences.

Mon KENWOOD KRF-V5300D affiche un message d'erreur. Que dois-je faire ?

Consultez le manuel d'utilisation pour le code d'erreur spécifique. En général, essayez de redémarrer l'appareil ou de vérifier les connexions de vos haut-parleurs.

Comment configurer les haut-parleurs sur mon KENWOOD KRF-V5300D ?

Connectez vos haut-parleurs aux bornes correspondantes à l'arrière de l'appareil. Assurez-vous que les polarités (+ et -) sont respectées pour chaque haut-parleur.

Le son se coupe souvent. Qu'est-ce qui pourrait causer cela ?

Cela peut être dû à une surcharge de l'amplificateur. Assurez-vous que l'impédance de vos haut-parleurs correspond à celle recommandée dans le manuel d'utilisation.

Comment mettre à jour le firmware de mon KENWOOD KRF-V5300D ?

Visitez le site Web de KENWOOD pour télécharger la dernière version du firmware. Suivez les instructions fournies pour effectuer la mise à jour.

Comment régler le niveau de volume pour chaque entrée ?

Utilisez le bouton 'Volume' sur le panneau avant ou la télécommande pour ajuster le niveau de volume. Vous pouvez également ajuster le niveau de sortie de chaque source audio dans les paramètres.

Mon KENWOOD KRF-V5300D chauffe-t-il trop ?

Assurez-vous que l'appareil est bien ventilé et qu'il n'est pas obstrué par des objets. Si la surchauffe persiste, éteignez l'appareil et consultez un professionnel.

MODE D'EMPLOI KRF-V5300D KENWOOD

Déclaration de conformité se rapportant à la directive EMC 2004/108/EC

Fabricant :

Kenwood Corporation

2967-3 Ishikawa-machi, Hachioji-shi, Tokyo, 192-8525 Japon

Représentants dans l'UE :

Kenwood Electronics Europe BV

Amsterdamseweg 37, 1422 AC Uithoorn, Pays-Bas

dtts

Digital Surround

DIGITAL

PRO LOGIC II

Attention : Lire attentivement cette page pour garantir une exploitation sans danger.

Les appareils sont destinés aux opérations comme les suivantes.

Europe CA 230 V unicité

Information sur l'élimination des anciens équipements électriques et électroniques (applicable dans les pays de l'union européenne qui ont adopté des systèmes de collecte sélective)

Les produits sur lesquels le pictogramme (poubelle barrée) est apposé ne peuvent pas être éliminés comme ordures ménagères. Les anciens équipements électriques et électroniques doivent être recyclés sur des

sites capables de traiter ces produits et leurs déchets.

Contactez vos autorités locales pour connaître le site de recyclage le plus proche.

Un recyclage adapté et l'élimination des déchets aideront à conserver les ressources et à nous préserver des effets nocifs sur notre santé et sur l'environnement.

Avertissement :

POUR EVITER TOUT INCENDIE OU CHOC ELECTRIQUE, NE PAS EXPOSER CET APPAREIL A LA PLUIE OU A L'HUMIDITE.

Attention

RISQUE DE CHOC ELECTRIQUE NE PAS OUVIR

ATTENTION : POUR REDUIRE LES RISQUES DE CHOC ELECTRIQUE, NE PAS DEPOSER LE COUVERCLE (OU LE PANNEAU ARRIERE). ANCUNE PIECE REPARABLE PAR L'UTILISATEUR NE SE TROUVE A L'INTERIEUR. CONFIER TOUT TRAVAIL D'ENTRETIEN A UN PERSONNEL DE SERVICE QUALIFIE.

LE SYMBOLE DE L'ECLAIR DANS UN TRIANGLE EQUILATERAL A POUR BUT D'ATTIRER L'ATTENTION DE L'UTILISATION SUR LA PRESENCE, A L'INTERIEUR DU COFFRET, D'UNE TENSION DANGEREUSE ET NON ISOLEE D'UNE PUISSANCE SUFFISANTE POUR CONSTITUER UN RISQUE DE COMMOTION ELECTRIQUE AUX ETRES HUMAINS.

LE POINT D'EXCLAMATION DANS UN TRIANGLE EQUILATERAL A POUR BUT D'ATTIRER L'ATTENTION DE L'UTILISATEUR SUR LA PRESENCE, DANS LA LITTERATURE QUI ACCOMPAGNE CET APPAREIL, D'INFORMATIONS IMPORTANTES RELATIVE A L'EXPLOitation ET A L'ENTRETIEN.

Déballage

Déballez soigneusement l'appareil et assurez-vous que tous les accessoires ci-dessous sont prêts.

Antenne FM intérieure (1)

Antenne cadre AM (1)

Télécommande (1) RC-R0517

Piles* (R03) (2)

• Les piles sont fixées à l'emballage.

Si quelconque des accessoires est manquant, ou encore si l'appareil est endommagé ou ne fonctionne pas, prévenez immédiatement le revendeur. Si l'appareil vous a été livré directement, faites des réserves auprès du transporteur. Kenwood vous suggère de conserver l'emballage d'origine de manière que vous puissiez ultérieurement réexpédier l'appareil sans risque.

Gardez ce manuel pour une référence future.

Remarques sur les instructions

Les instructions figurant dans ce mode d'emploi présupposent que l'utilisateur se sert essentiellement de la télécommande pour agir sur le récepteur. Lorsque la même opération peut être effectuée sur l'appareil proprement dit, la façon de procéder est indiquée sur les illustrations.

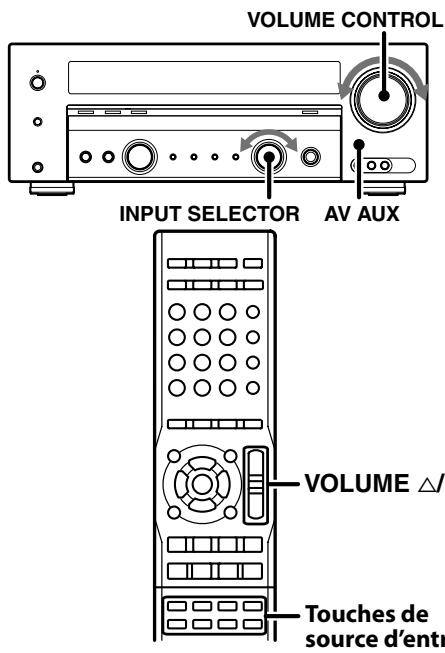

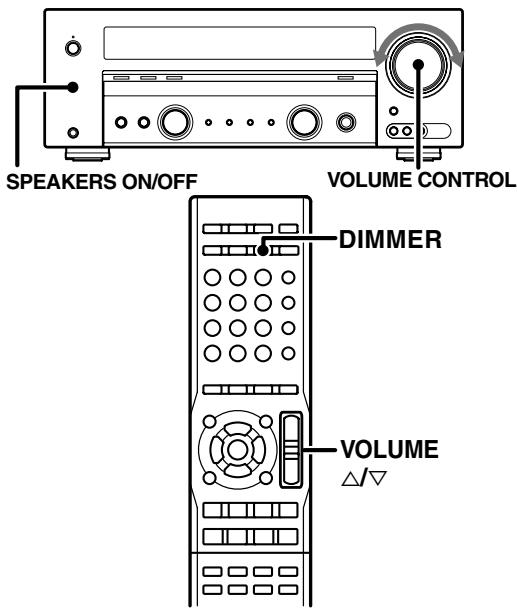

Les boutons [VOLUME CONTROL], [MULTI CONTROL] et [INPUT SELECTOR] sur l'appareil se tournent dans le sens horaire et antihoraire.

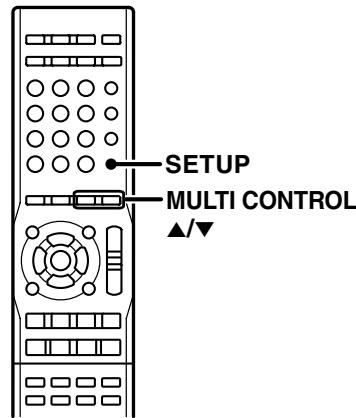

Passage au mode de configuration

La procédure est identique pour tous les éléments devant être réglés. Si vous souvenez bien de la procédure, vous pourriez facilement régler les autres éléments.

SETUP MULTI CONTRC

1 Appuyez sur [SETUP] pour choisir le mode de configuration. 2 Utilisez [MULTI CONTROL / ], pour sélectionner l'élément devant être réglé.

Le bouton sur l'appareil principal est marqué de flèches qui indiquent les directions dans lesquelles il peut être tourné.

Les procédures mentionnées sont celles que l'on doit effectuer avec la télécommande. La touche (ou le bouton) de même nom sur l'appareil principal peut aussi être utilisée pour

Afficheur	Sélection
"SP SETUP"	Configuration des enceintes
"TEST TONE"	Tonality d'essay
"DISTANCE"	Distance
"LFE LVL"	Niveau des effets à basses fréquences
"EXIT"	Sortie du mode de configuration

Appuyez sur [SETUP] pour acceder au mode de configuration de l'élément sélectionné.

Les options pouvant être sélectionnées sont indiquées dans ce tableau.

Attention: lire attentivement cette page pour garantir une exploitation sans danger.

Lire toutes les instructions - Lire attentivement toutes les consignes de sécurité et les instructions de fonctionnement avant d'utiliser le produit.

Conserver ce mode d'emploi - Conserver les consignes de sécurité et les instructions de fonctionnement pour pouvoir s'y reporter ultérieurement.

Tenir compte des avertissements - Respecter tous les avertissements individuels sur le produit et dans le mode d'emploi.

Suivre les instructions - Suivre toutes les instructions de fonctionnement et d'utilisation.

1. Nettoyage - Débrancher la prise murale du produit avant d’entreprendre son nettoyage. Ne pas utiliser de nettoyants liquides ni de produits en aérosol. Utiliser un chiffon humide pour le nettoyage.
2. Equipements auxiliaires - Ne jamais employer des équipements auxiliaires autres que ceux que recommande le fabricant du produit car ils peuvent partager un risque.
3. Eau et humidité – Ce produit ne doit pas être exposé aux écoulements d'eau ni aux éclaboussures – par exemple, après une baignoire, d'un lavabo, d'un évier, ou d'une cuve à lessive, dans un sous-sol humide, ou après d'une piscine, etc. Ne placer aucun objet contenant un liquide, tel qu'un vase de fleurs, sur l'appareil.
4. Accessoires - Ne pas placer le produit sur un socle, un chariot, untrépied, une console ou une table instable. En plus des dégradations qu'il subirait, sa chute pourrait provoquer de graves blessures aux enfants ou adultes.

à proximité. Utiliser un socle, un chariot, un trépied, une console ou une table conformes aux recommandations du fabricant ou bien vendus avec le produit. Pour fixer le produit, suivre les instructions du fabricant et utiliser des accessoires recommandés par le fabricant. Si le produit est placé sur un support mobile, le déplacer avec soin. Les arrêts brusques, contraintes ou irrégularités du plancher peuvent provoquer une chute du produit.

1. Aération - Le coffret compte des ouïes et des ouvertures destinées à assurer une ventilation suffisante pour que l'appareil fonctionne bien sans échauffement. Ne jamais obstruer ces ouvertures. Ne jamais bloquer les orifices d'aération en utilisant l'appareil sur un lit, un divan, un tapis ou autre surface similaire. Le produit ne peut être installé dans une bibliothèque ou un autre meuble qu'à condition de prévoir une ventilation suffisante et sous réserve de respecter les instructions du fabricant.
2. Sources d'alimentation - Ce produit ne doit être raccordé qu'à une alimentation du type indiqué sur le produit. En cas de doute sur les caractéristiques du secteur local, contacter le revendeur du produit ou la compagnie d'électricité.
3. ATTENTION - Polarisation - La fiche du cordon d'alimentation du produit est de type fiche d'alimentation en courant alternatif polarisée (fiche dont l'une des lames est plus large que l'autre). L'une des broches de la fiche est plus large que l'autre et la fiche ne rentre dans la prise que dans un seul sens. Cette particularité est une mesure de sécurité. Si vous ne parvez que pas à introduire la fiche dans la prise, essayez dans l'autre sens. Si la fiche ne rentre pas dans l'autre sens non plus, faites replacer par un électricien qualifié la prise murale par une prise du nouveau modèle. Ne supprimez pas la fiche de sécurité.
4. Protection du cordon d'alimentation - Les cordons d'alimentation doivent être placés de manière qu'ils ne soient pas piétinés ni écrasés; faire attention en particulier aux cordons près des prises ou réceptacles et au point où ils sortent du produit.
5. Foudre - Pour assurer la protection de ce produit par temps d'orage, ainsi que lorsqu'on le laisse sans surveillance et ne prévoit pas de s'en servir avant longtemps, il est recommandé de débrancher le cordon d'alimentation ainsi que la prise d'antenne ou de distribution cablée. On évitera ainsi le risque d'endommagement du produit par la foudre ou les surtensions.
6. Surcharge - Ne pas utiliser les prises murales ou rallonges en surcharge car cela fait courir le risque d'incendie ou d'électrocution.
7. Pénétration d'objets et de liquides - Ne jamais enfourner d'objets d'aucune sorte dans les ouvertures du produit car ils risquent de toucher des points de tension dangereux ou de court-circuiter des pièces, ce qui pourrait provoquer un feu ou un choc électrique. Ne jamais renverser de liquide d'aucune sorte sur le produit.
8. Entretien - Ne pas tenter de réparer le produit soi-même car l'ouverture ou le retrait d'un couvercle risque d'exposer l'utilisateur à des dangers, par exemple une tension dangereuse. Toute réparation doit être confiée à un personnel d'entretien qualifié.
9. Endommagement demandant réparation – Débrancher le produit de la prise secteur et le faire réparer par un technicien qualifié dans les cas suivants:

a) Lorsque le cordon d'alimentation secteur ou sa fiche sont endommagés, b) Lorsqu'un liquide a été renversé, ou que des objets sont tombés, dans le produit, c) Lorsque le produit a été exposé à la pluie ou à l'eau, d) Si le produit ne fonctionne pas normalement alors qu'il est utilisé conformément au mode d'emploi, e) Si le produit est tombé ou qu'il a subi des dégâts, f) Si les performances du produit se sont manifestement dégradées. - Cela signifie que le produit a besoin d'être réparé. g) Si une odeur anormale ou de la fumée se dégage.

1. Pièces de rechange - Lorsqu'il faut changer une pièce, s'assurer que le dépanneur utilise la pièce de rechange prescrite par le fabricant ou bien une pièce représentant les mêmes caractéristiques que la pièce originale. Les pièces de substitution non agréées par le fabricant font courir un risque d'incendie, d'électrocution et d'autres risques encore.
2. Contrôle de sécurité – Avant toute intervention d'entretien ou de réparation sur ce produit, demander au dépanneur d'effectuer les vérifications de sécurité pour s'assurer qu'il est en bon état de marche.
3. Montage au mur ou au plafond - En cas de montage du produit au mur ou au plafond, suivre les recommandations du fabricant.
4. Chaleur - Ce produit doit être tenu à l'écart de sources de chaleur comme les radiateurs, les trappes de chaleur, les poêles et autres produits. Ne placer aucun objet en combustion, telle qu'une bougie ou une lanterne, sur le produit ou dans son voisinage immédiat. 18. Lignes électriques - Une antenne extérieure ne doit jamais s'installer à proximité de lignes électriques aériennes ou des fils d'un circuit électrique force ou lumière ou encore à un endroit où elle risque de tomber sur de tels circuits ou lignes. Pendant l'installation d'une antenne extérieure, observer la plus grande prudence car tout contact avec une ligne ou un circuit électrique fait courir un danger de mort.

Remarque:

• L'article 7 n'est pas requis sauf pour un équipement mis à la terre ou polarisé.

Avant la mise sous tension 2

Précautions de sécurité 2

Déballage 2

Remarques sur les instructions 2

Consignes de sécurité importantes

Particularités 4

Noms et fonctions des éléments 5

Unité principale 5

Télécommande 6

Préparation de la télécommande. 7

Configuration de base de l'ensemble 8

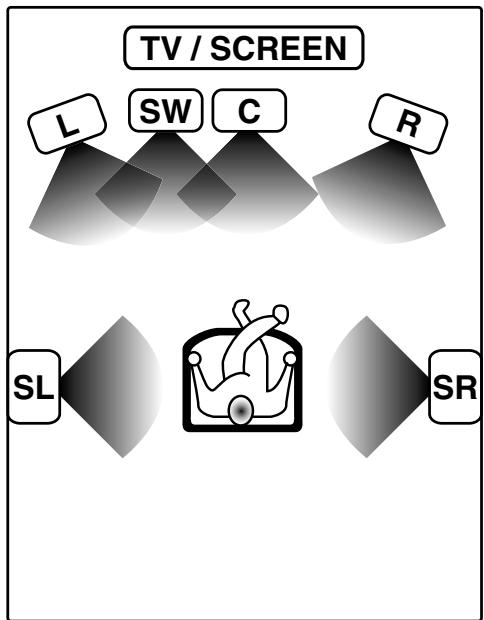

Emplacement des enceintes 8

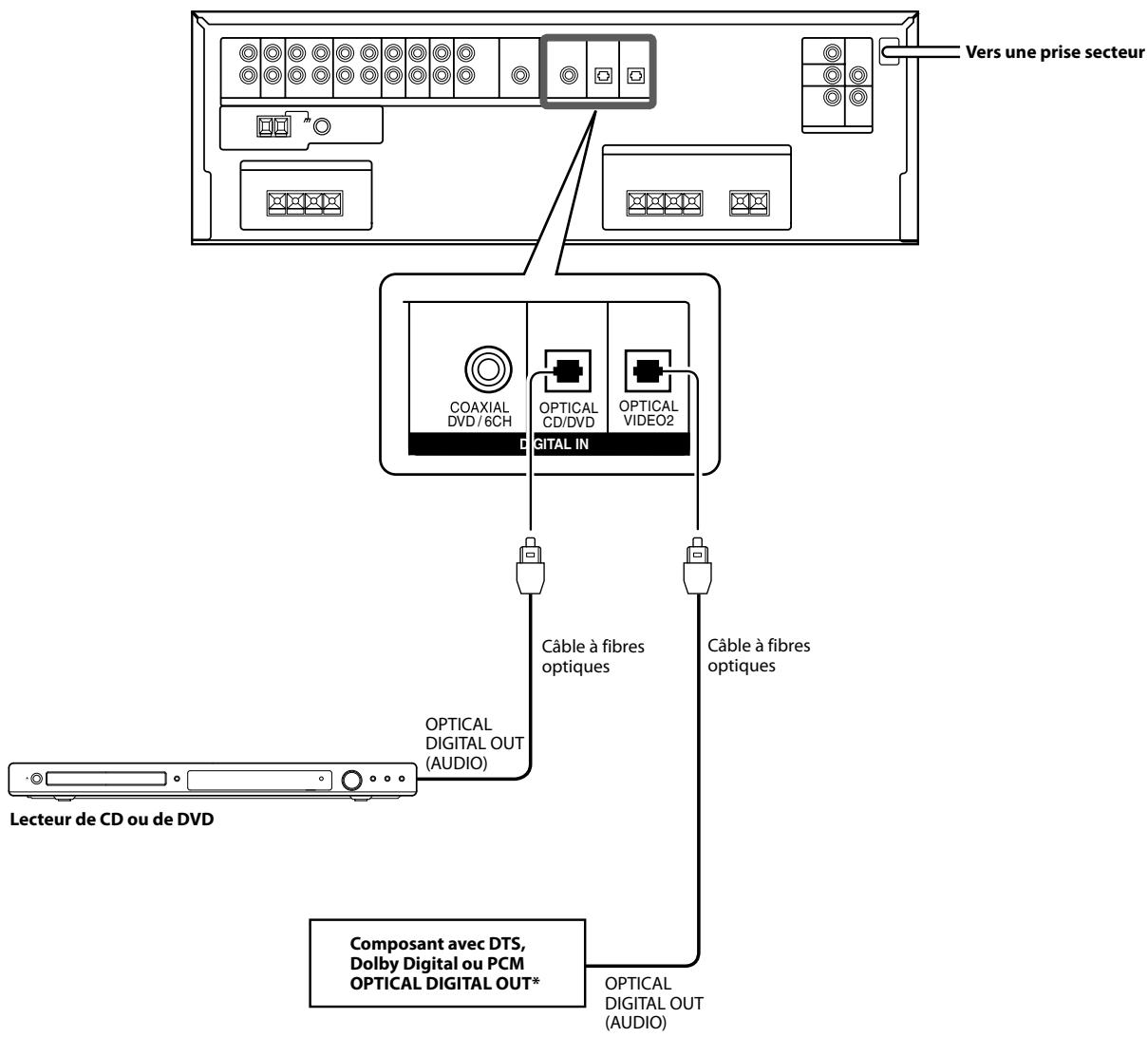

Raccordements pour les signaux numériques............9

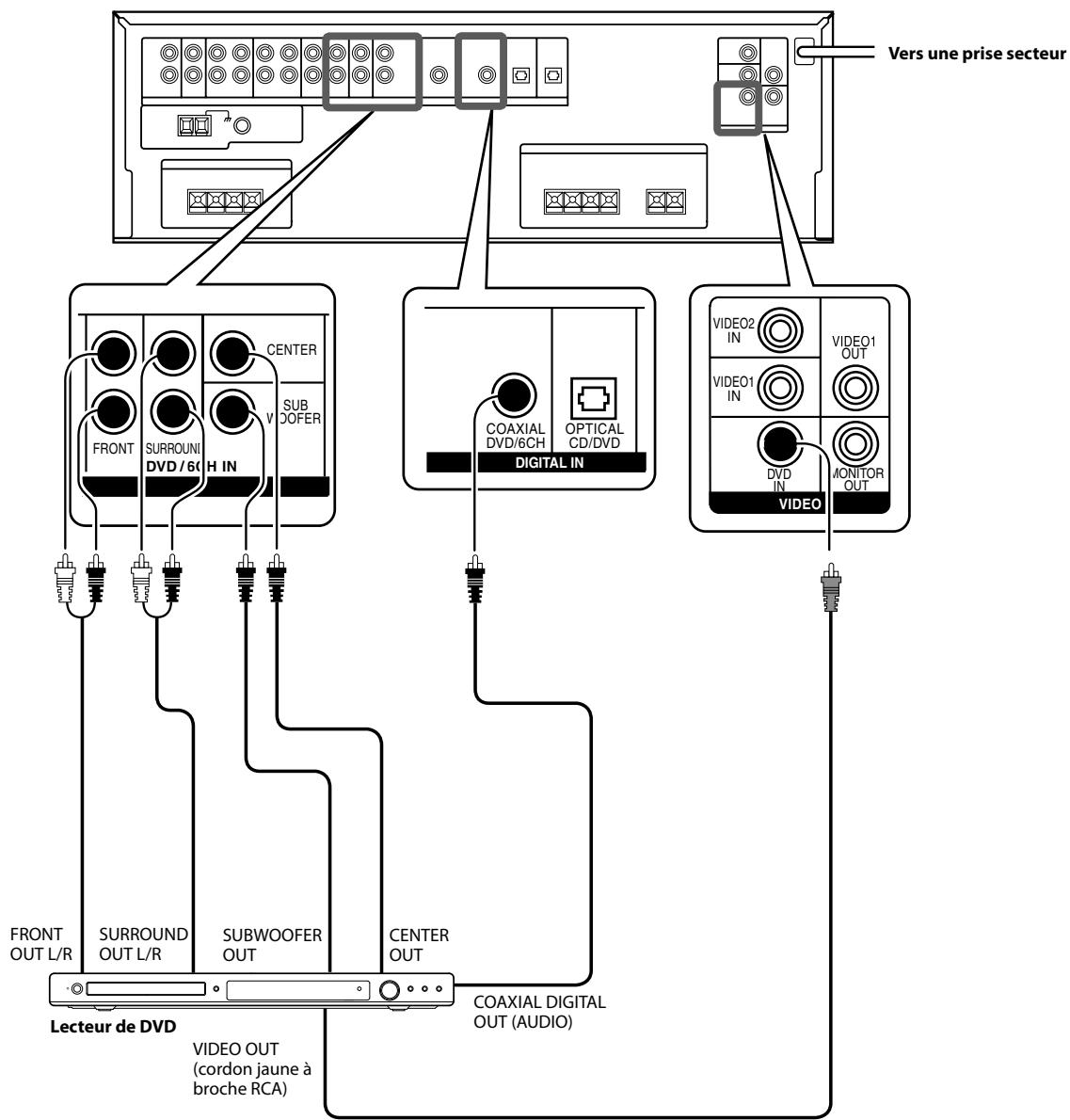

Raccordement d’un lecteur de DVD (entrée 6 voies) 10

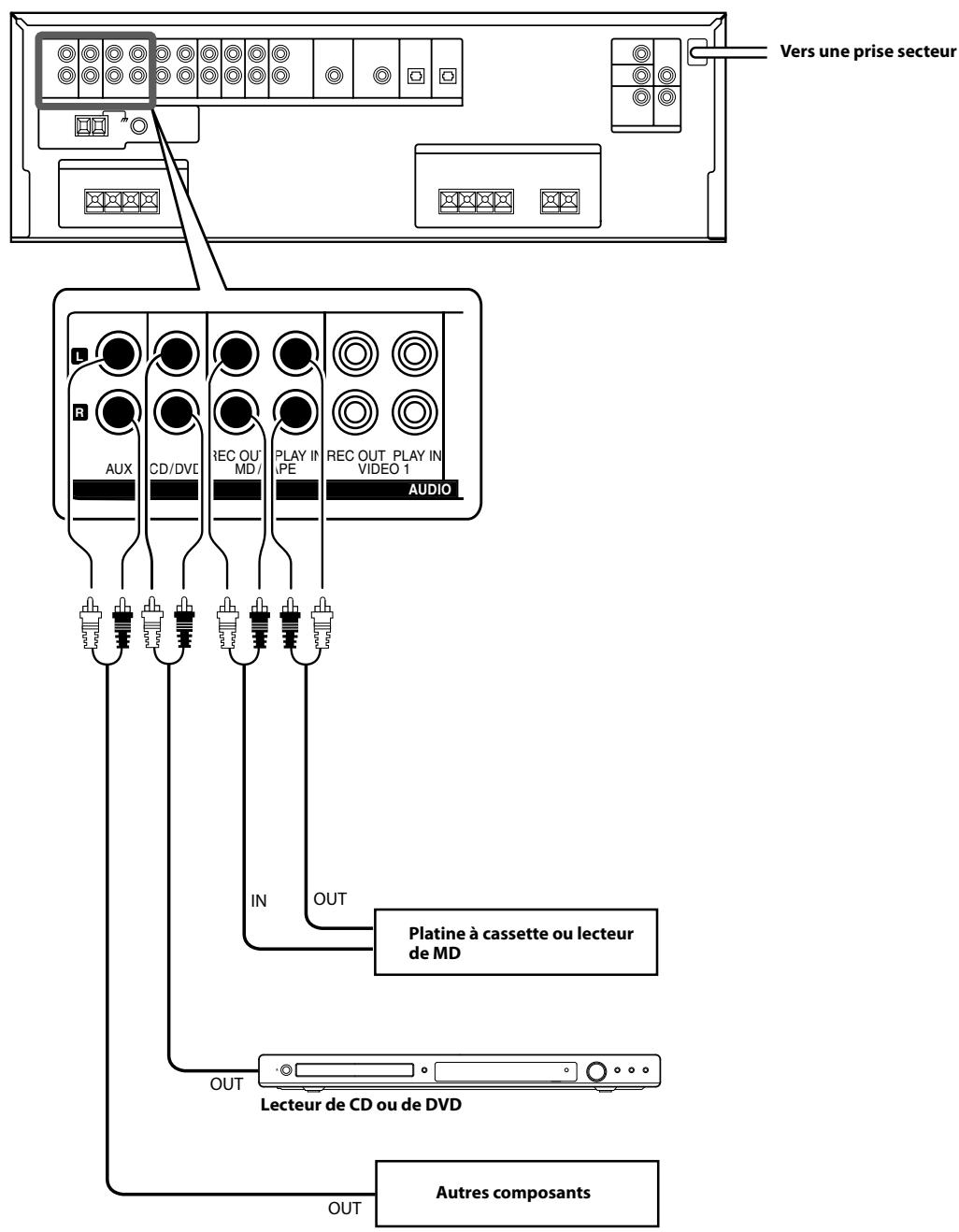

Raccordement des appareils audio 11

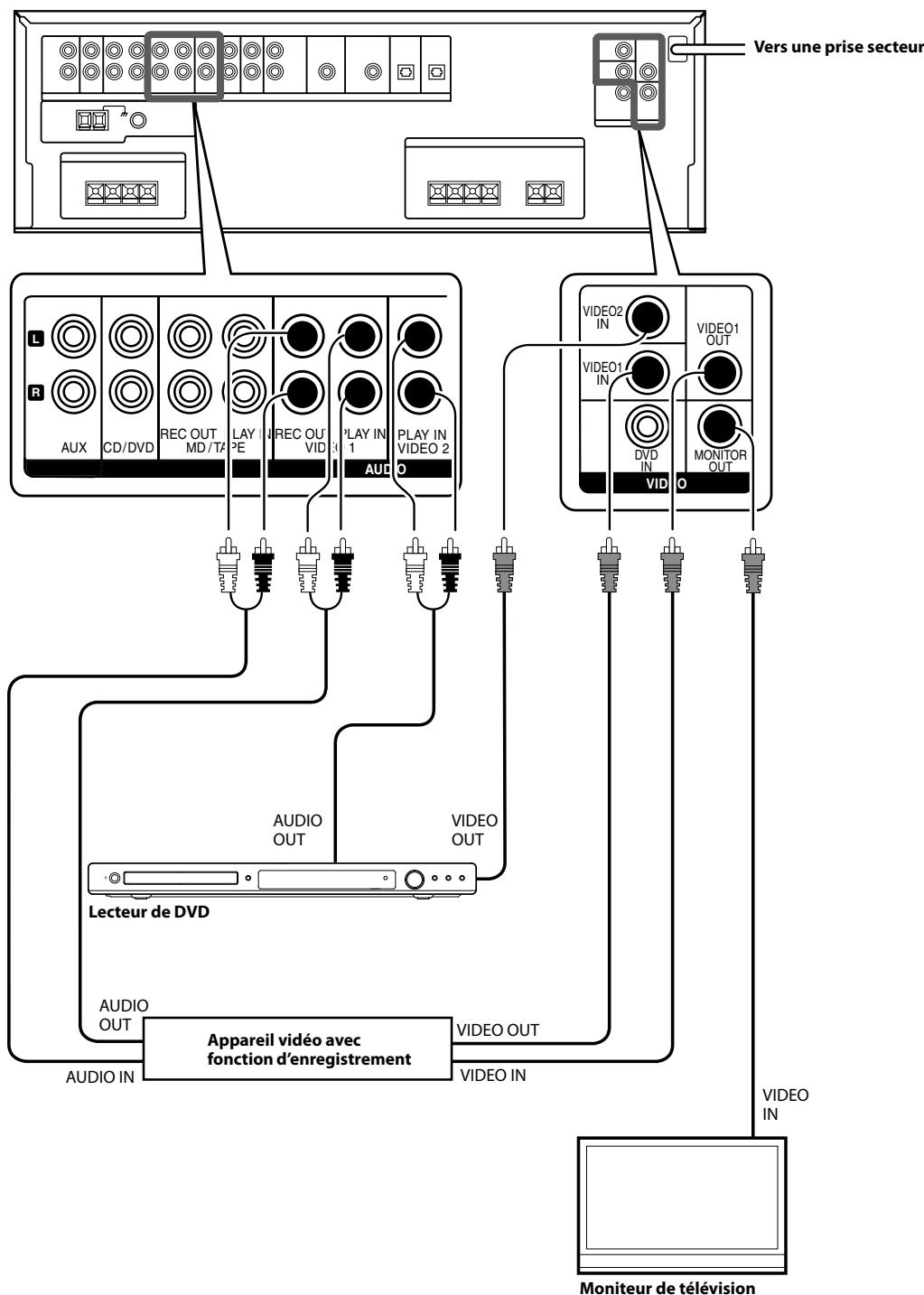

Raccordement des appareils vidéo 12

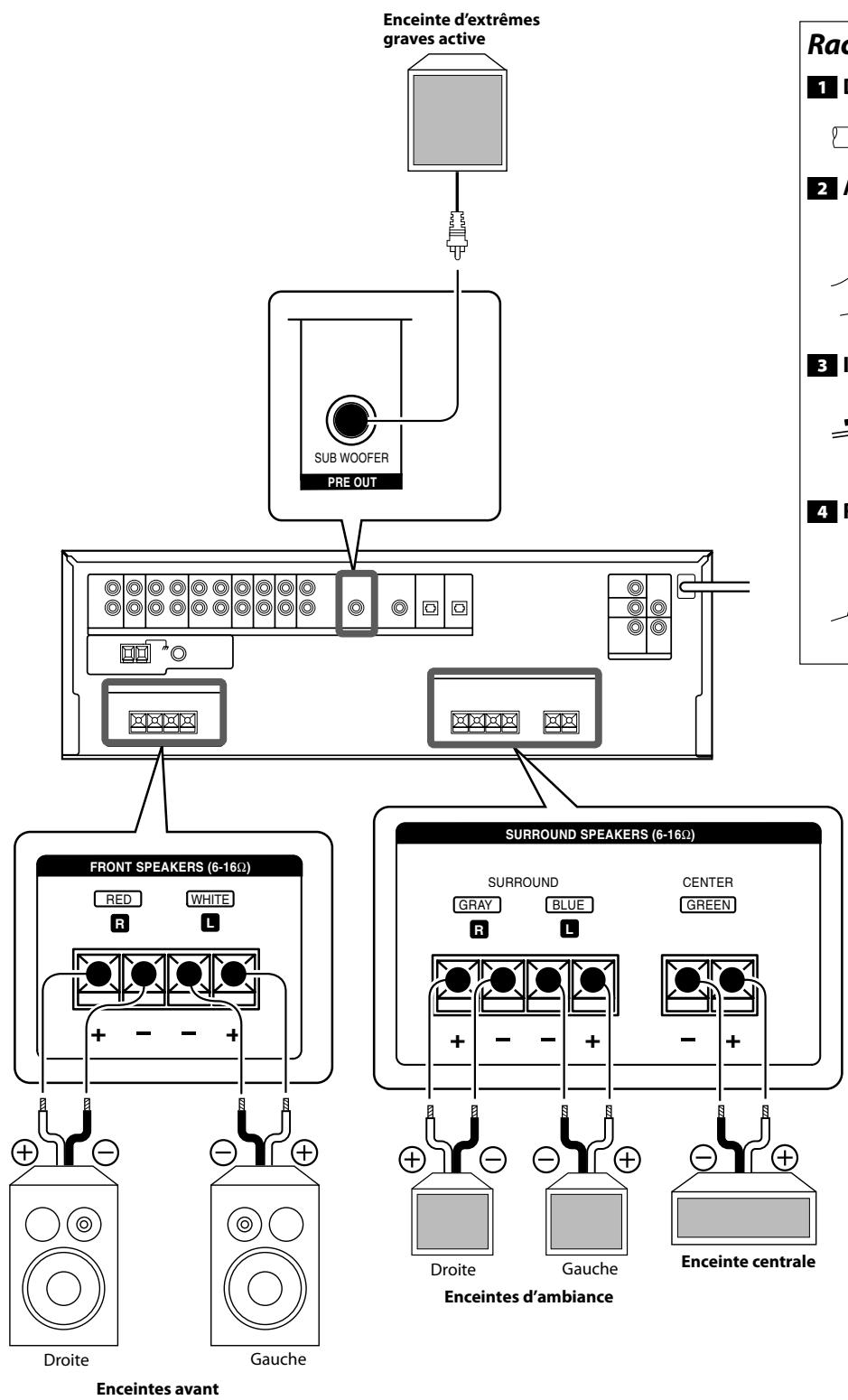

Raccordement des enceintes. 13

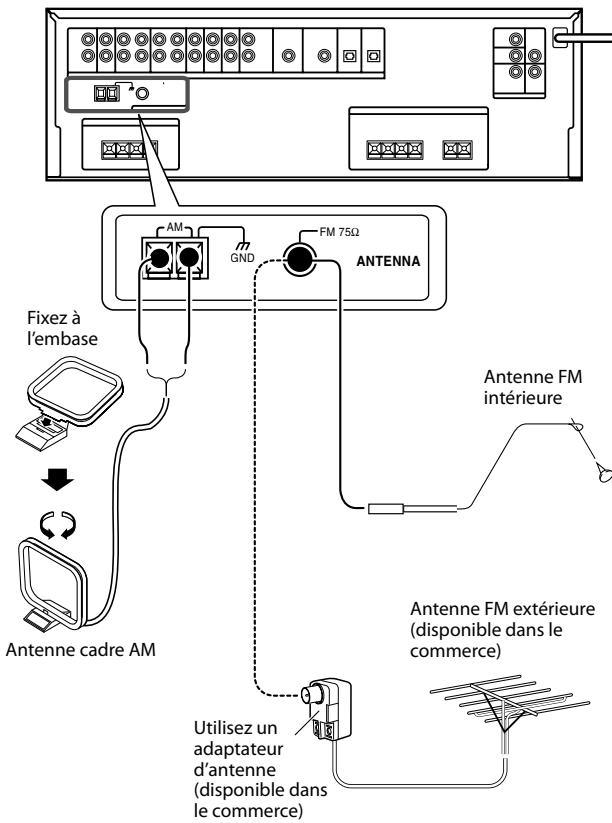

Raccordement des antennes 14

Raccordement aux prises AV AUX 14

Réglage des enceintes 15

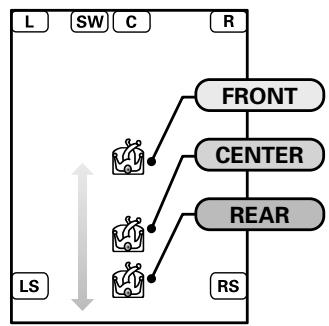

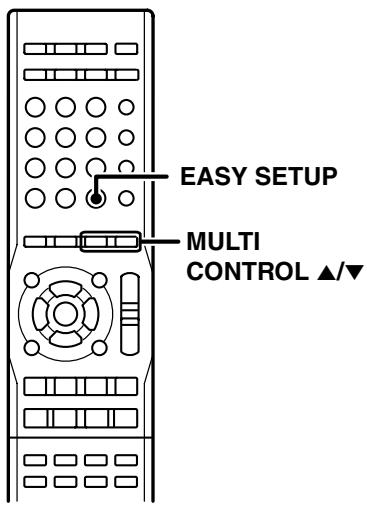

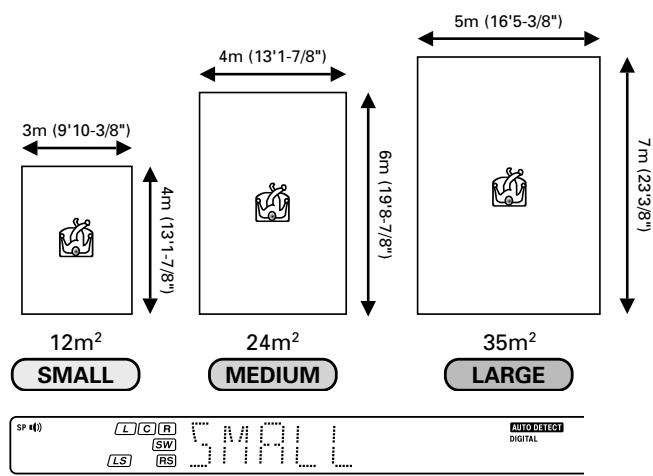

Configuration des enceintes (Easy Setup) 15

Organigramme du réglage des enceintes. 16

Passage au mode de configuration 16

Configuration des enceintes ("SP SETUP") 17

Réglage du niveau des enceintes ("TEST TONE")......17

Réglage de la distance ("DISTANCE") 18

Niveau des effets à basses fréquences ("LFE LVL").... 18

Lecture normale. 19

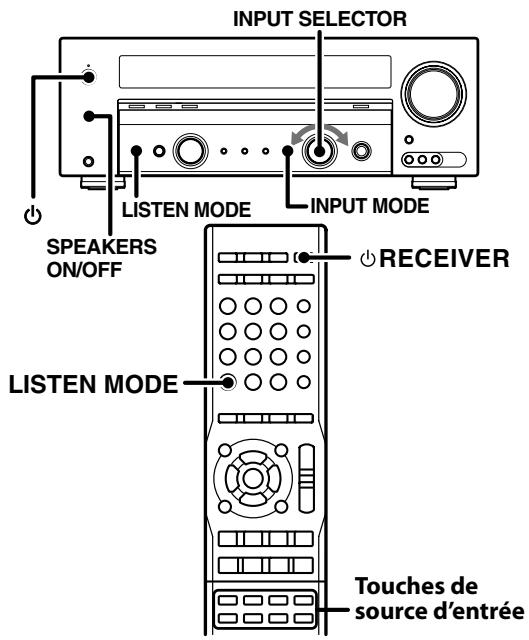

Préparation de la lecture 19

Écoute d'une source 20

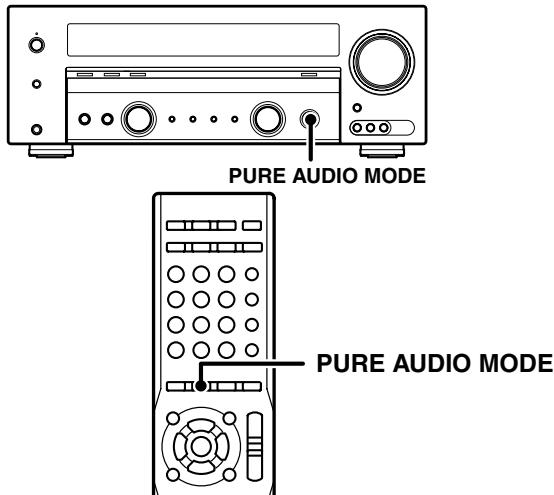

Écoute de la musique en PURE AUDIO MODE. 20

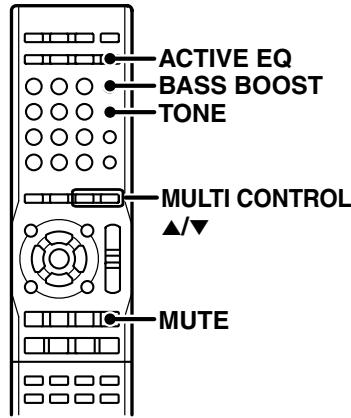

Réglage du son 21

Effets d'ambiance 22

Modes d'ambiance 22

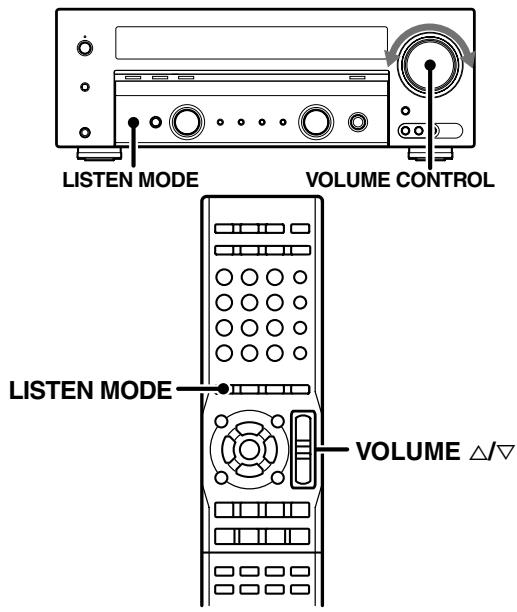

Lecture d'ambiance 24

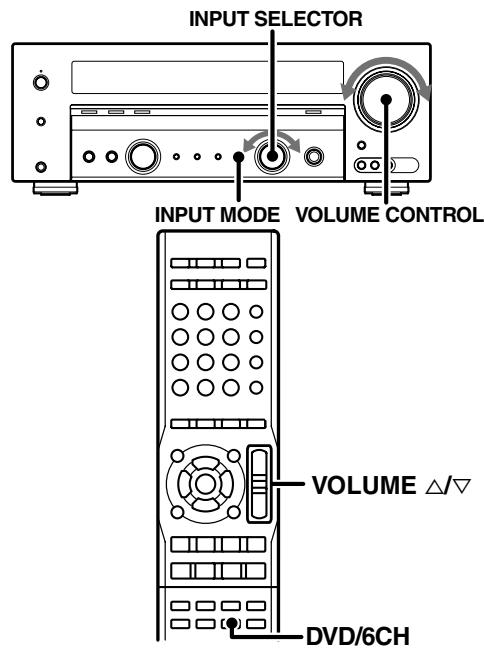

Lecture sur 6 voies DVD. 25

Écoute de la radio 26

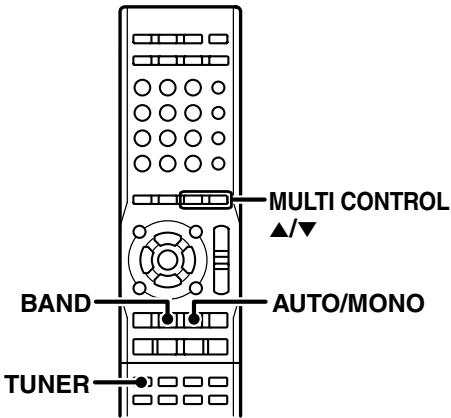

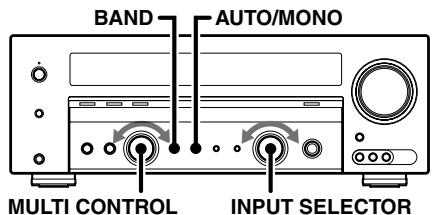

Réglage des stations radiophoniques (non-RDS)……26

Utilisation du RDS (Radio Data System) 26

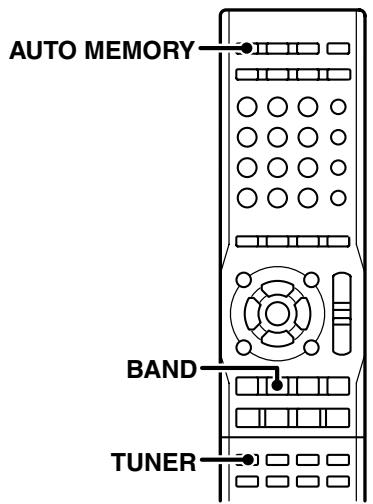

Mémorisation automatique de stations RDS 27

Mise en mémoire manuelle des fréquences de stations de radio. 27

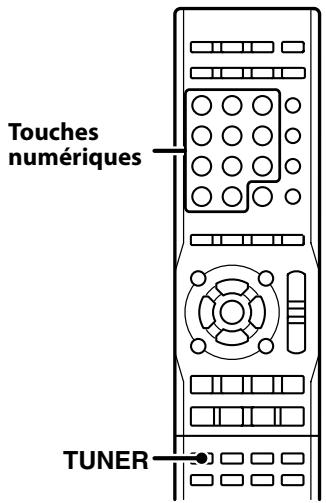

Réception d'une station météorisée 28

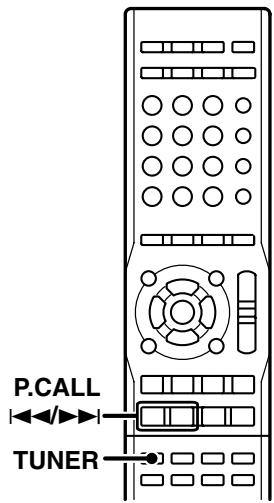

Réception successive des stations mémorisées (P. CALL) 28

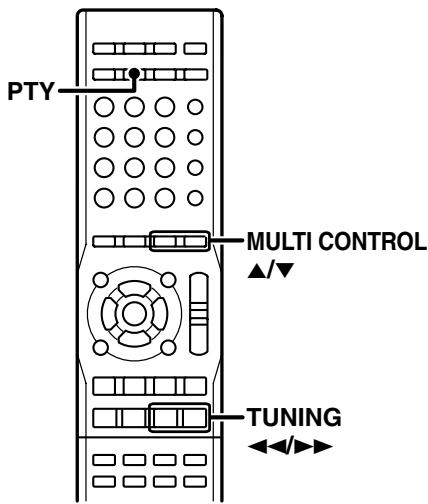

Réception d'une émission d'un type donné (recherche PTY). 29

Utilisation de la touche RDS DISP. (affichage) 29

Enregistrement 30

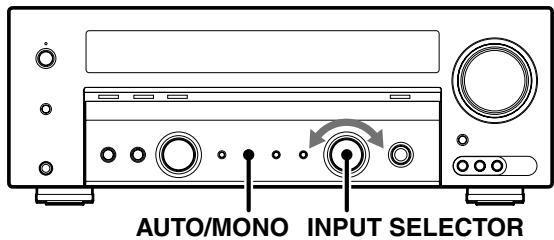

Enregistrement du réglage de mode pour l'enregistrement d'une source audionumérique (appareil seulement). 30

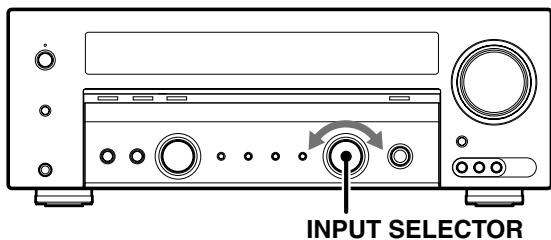

Enregistrement d'un signal audio (sources analogiques) 30

Enregistrement d'un signal vidéo 30

Autres réglages 31

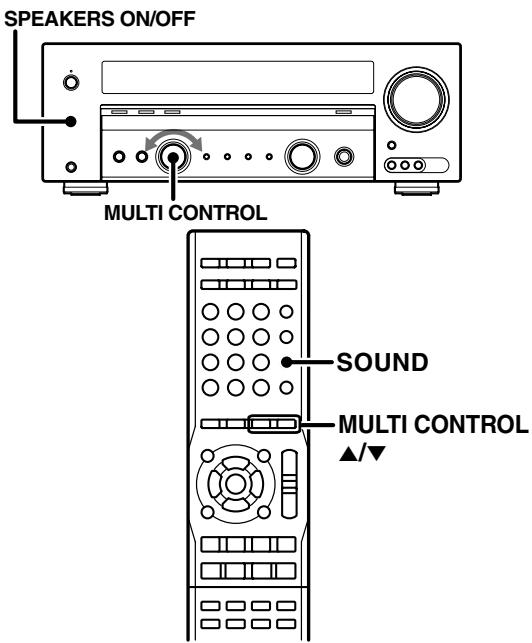

Réglage précis du son 31

Autres fonctions 33

Fonctions intelligentes 33

PURE AUDIO Mode - 20

Ce mode permet d'écouter des sources audio dans une excellente qualité stéréophonique. Le circuit vidéo et l'affichage sont désactivés de manière à éliminer les parasites qu'ils peuvent produire sur le circuit audio et à améliorer la qualité du son.

Les sonorités d'une salle de cinéma - 22

Cet appareil offre de nombreux modes visant à créer des ambiances sonores vous permettant de profiter pleinement de vos programmes et enregistrements vidéo. Adoptez le mode d'ambiance convenant le mieux à votre équipement et au divertissement que vous avez sélectionné.

• Dolby Digital Dolby Pro Logic II DTS
• Modes d'ambiance DSP
• Entre 6 voies DVD

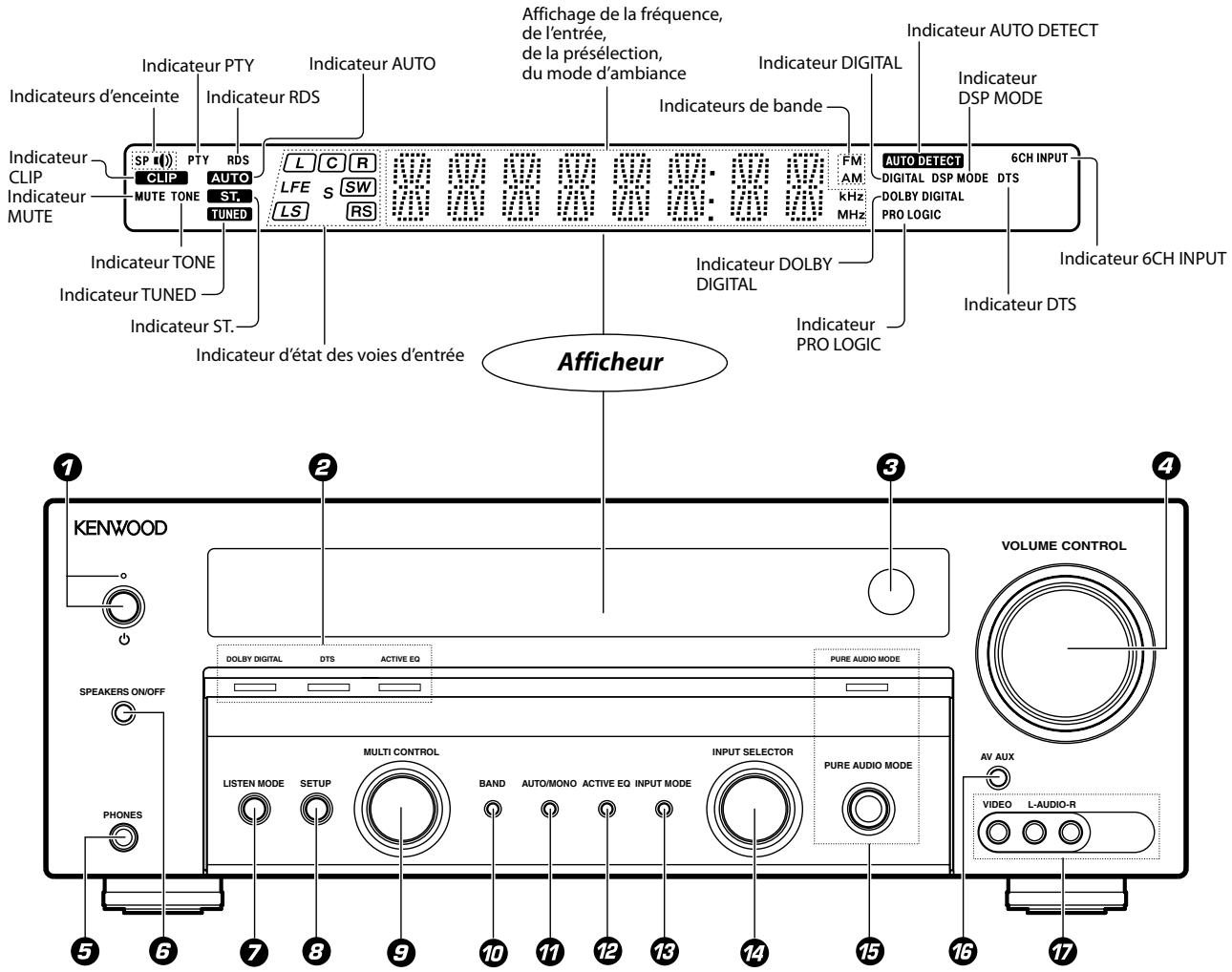

Touche (alimentation) indicateur de veille

Mets l'appareil sous tension et en veille.

Lorsque l'appareil est en veille, l'indicateur de veille s'allume.

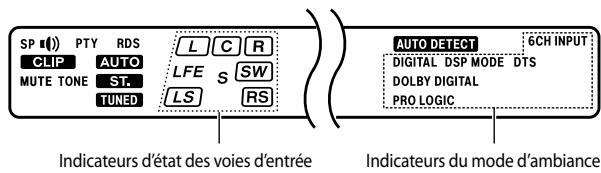

Indicateurs d'ambiance indicateur DOLBY digital

S'allume lorsque cet appareil est en mode Dolby Digital.

Indicateur DTS

S'allume lorsque cet appareil est en mode DTS.

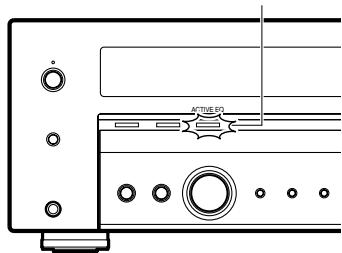

Indicateur ACTIVE EQ

S'allume lorsque cet appareil est en mode ACTIVE EQ.

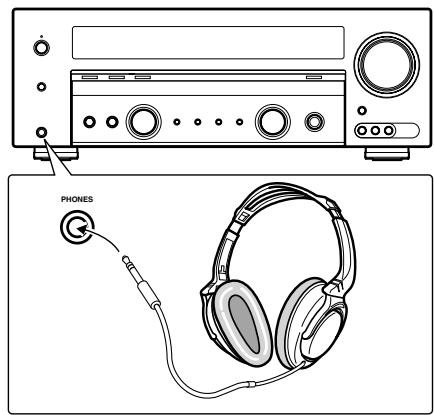

5 Prise PHONES

Utilisez cette prise pour le raccordement d'un casque

Utilisez cette touche pour allumer et éteindre les enceintes ON/OFF.

Touche LISTEN mode

Utilisez cette touche pour sélectionner le mode d'écoute.

Touche SETUP → Utilisez cette touche pour sélectionner les réglages des enceintes, etc.

Bouton MULTI CONTROL Utilisez ces touches pour effectuer divers réglages.

10 Touche BAND

Utilisez cette touche pour sélectionner la gamme de fréquence.

1 Touche AUTO/MONO Utilisez cette touche pour sélectionner le mode d'accord automatique ou manuel. 26 Utilisez cette touche pour sélectionner le mode d'enregistrement. 30

12 Touche ACTIVE EQ Utilisez cette touche pour sélectionner le réglage de la fonction ACTIVE EQ.

13 Touche INPUT MODE 19 Utilisez cette touche pour commuter entre le plein automatique les entrées numériques et analogiques.

14 Bouton INPUT SELECTOR Utilisez ce bouton pour sélectionner les sources d'entrée.

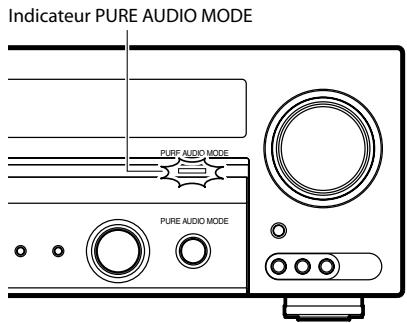

Indicateur PURE AUDIO mode

Utilisez cette touche pour sélectionner le PURE AUDIO MODE. Lorsque ce mode est activé, l'indicateur PURE AUDIO MODE s'éclaire.

16 Touche AV aux

Utilisez cette touche pour sélectionner une source AV AUX.

7 Prise AV aux

Utilisez cette prise pour raccorder un caméscope, une console de jeu ou un appareil de même type.

Mode de veille

Lorsque l'indicateur de veille est éclairé, une faible quantité de courant est consommée par l'appareil pour assurer la sauvegarde du contenu de la mémoire. On dit alors que l'appareil est en veille. Dans cette condition, il peut être mis en service au moyen du boîtier de télécommande.

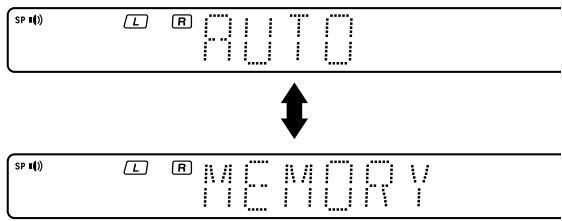

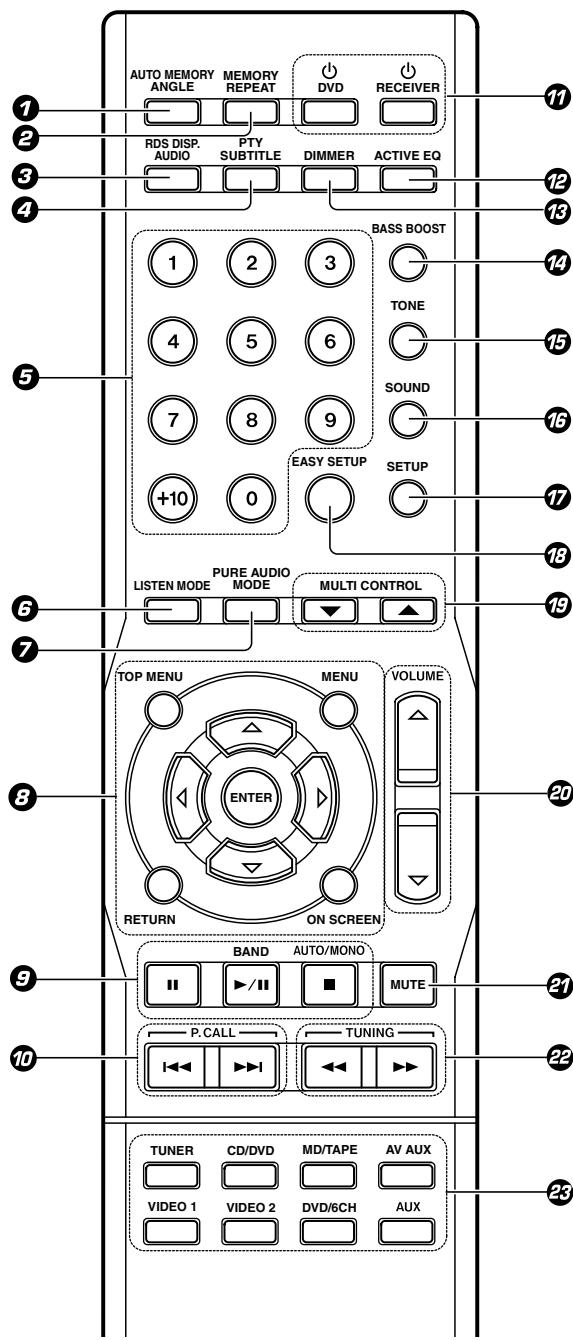

1 Touche AUTO MEMORY

Utilisez cette touche pour activer la mémorisation automatique des stations radio RDS et FM.

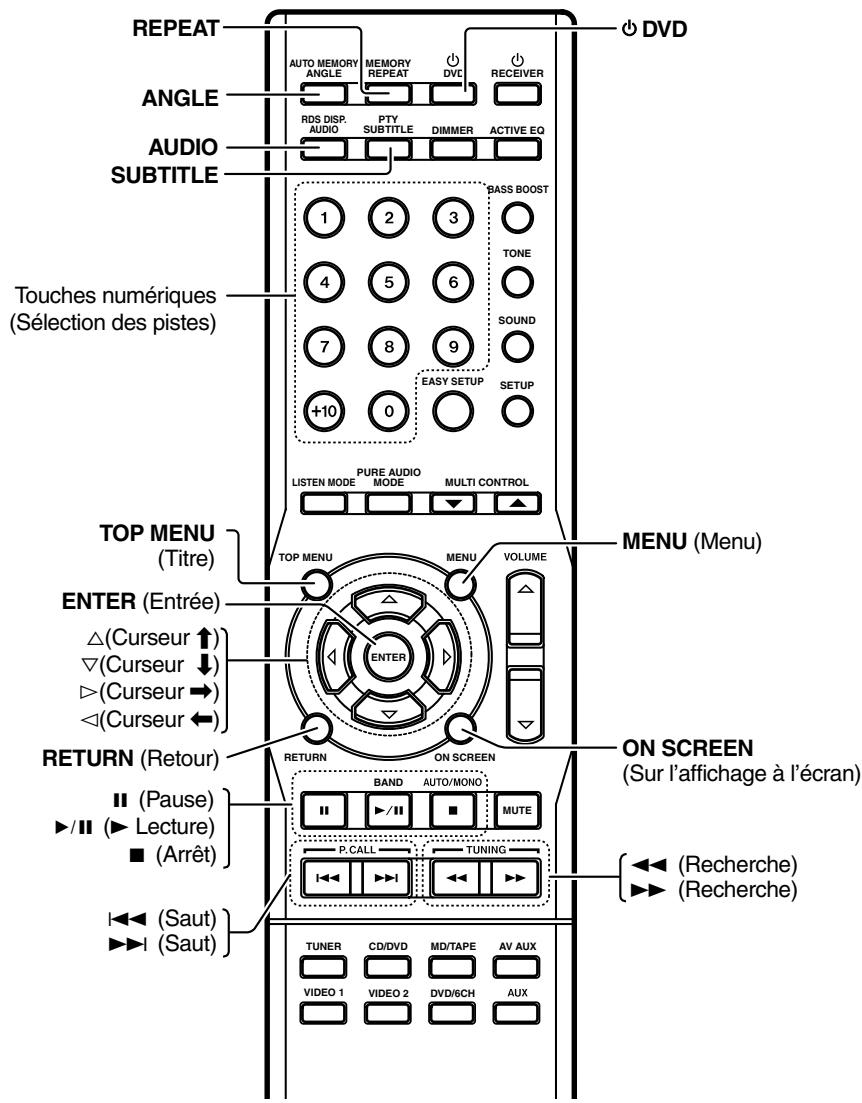

Touche ANGLE

Utilisez cette touche pour commander le lecteur DVD Kenwood.

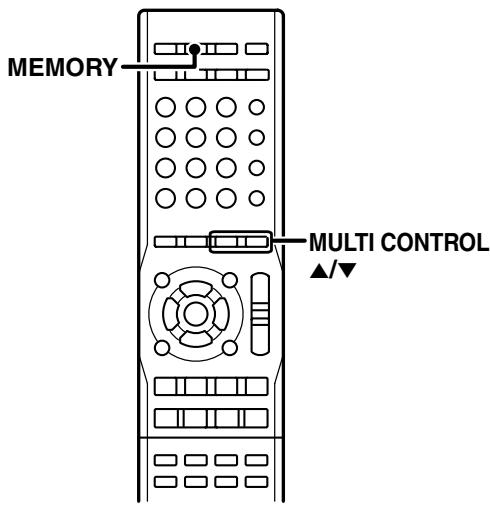

2 Touche MEMORY

Utilisez cette touche pour mémoriser manuellement les stations radio.

Touche REPEAT

Utilisez cette touche pour commander le lecteur DVD Kenwood.

Touche RDS DISP.

Utilisez cette touche pour afficher les informations RDS.

Touche AUDIO

Utilisez cette touche pour commander le lecteur DVD Kenwood.

4 Touche PTY

Permet de partager à une recherche PTY (type de programmes).

Touche subtitle

Utilisez cette touche pour commander le lecteur DVD Kenwood.

Touches numériques

Utilisez ces touches pour rappeler les stations présélectionnées. Utilisez cette touche pour commander le lecteur DVD Kenwood.

6 Touche LISTEN mode 24

Utilisez cette touche pour sélectionner un mode d'écoute.

Touche PURE AUDIO MODE-20

Utilisez cette touche pour sélectionner le PURE AUDIO MODE.

Touche on SCREEN

Utilisez cette touche pour commander le lecteur DVD Kenwood.

Utilisez cette touche pour commander le lecteur DVD Kenwood.

Touche BAND

Utilisez cette touche pour sélectionner la gamme de fréquences.

Touche II

Utilisez cette touche pour commander le lecteur DVD Kenwood.

Touche auto/mono

Utilisez cette touche pour sélectionner le mode d'accord automatique ou manuel.

Touche

Utilisez cette touche pour commander le lecteur DVD Kenwood.

10 Touches p. CALL

Utilisez pour appeler une station préréglée. 28

Utilisez cette touche pour commander le lecteur DVD Kenwood.

Touche receiver

Utilisez pour mettre l'appareil en et hors service.

Touche DVD

Utilisez cette touche pour mettre le lecteur de DVD Kenwood en et hors service.

13 Touche ACTIVE EQ

Utilisez cette touche pour sélectionner le réglage de la fonction ACTIVE EQ.

6 Touche DIMMER

Utilisez cette touche pour régler la luminosité de l'afficheur et des indicateurs.

14 Touche BASS BOOST

Utilisez cette touche pour sélectionner le niveau maximum de la plage des basses fréquences.

15 Touche TONE

Utilisez cette touche pour changer le statut de contrôle de TONE.

16 Touche SOUND 31

Utilisez cette touche pour régler la qualité sonore et les effets d'ambiance.

7 Touche SETUP

Utilisez cette touche pour sélectionner les réglages des enceintes.

13 Touche EASY SETUP

Utilisez cette touche pour sélectionner un réglage d'enceintes.

15 Touches MULTI control ▲/▼

Utilisez ces touches pour sélectionner un paramètre.

40 Touches volume △/▽

Utilisez ces touches pour régler le niveau d'écoute.

2 Touche MUTE

Utilisez cette touche pour atténuer fortement les sons de manière momentanée.

Touches TUNING

Utilisez pour sélectionner la station de radio.

Utilisez cette touche pour commander le lecteur DVD Kenwood.

Touches de source d'entrée

Utilisez ces touches pour sélectionner la source d’entrée.

Remarque :

• Pour savoir comment utiliser ces touches pour agir sur le lecteur de DVD Kenwood, reportez-vous à p. 34.

2 Introduisez les piles.

• Insérez deux piles (R03) en respectant leur polarité.

Mode d'emploi

Lorsque l'indicateur STANDBY est allumé, l'appareil se met en service dès que vous appuyez sur [RECEIVER] de la télécommande. Une fois l'appareil sous tension, appuyez sur la touche correspondant à la fonction que vous souhaitez utiliser.

Plage de fonctionnement (approx.)

• Pour appuyer sur plusieurs touches de la télécommande les unes après les autres, attendez au moins une seconde après chaque pression sur une touche.

Remarques :

1. Les piles fournies sont destinées à vérifier le fonctionnement. Par conséquent, leur durée peut être plus courte que celle des piles ordinaires.
2. Lorsque la distance télécommandable décroît, remplacez les deux piles par de nouvelles.
3. Un dysfonctionnement peut se produire si le capteur de la télécommande est exposé à la lumière directe du soleil ou à celle d'une lampe fluorescente haute fréquence.

Dans ce cas, modifiez l'emplacement du système pour éviter tout dysfonctionnement.

Procédez aux raccordements indiqués ci-dessous.

Lors du raccordement des autres appareils, reportez-vous impérativement aux modes d'emploi qui les accompagnent.

Ne branchez pas le cordon d'alimentation sur le secteur tant que tous les raccordements ne sont pas terminés.

Remarques:

1. Veillez à ce que tous les cordons de raccordement soient correctement enchaînés. Un mauvais contact peut entraîner des sons parasites ou une absence de son.
2. Avant de brancher ou de débrancher un cordon de raccordement, veillez à débrancher le cordon d'alimentation de la prise secteur. Dans le cas contraire, l'appareil pourrait subir un dysfonctionnement ou être endommagé.

Connexions analogiques

Les connexions audio sont effectuées à l'aide de cordons à broche RCA. Ces cordons transmettent le signal audio stéréo sous forme "analogique". Cela signifie que le signal audio correspond au signal audio de deux canaux. Ces cordons comportent généralement 2 fiches à chaque extrémité, une rouge pour le canal droit et une blanche pour le canal gauche. En général, les cordons sont fournis avec l'appareil. Dans le cas contraire, vous pouvez vous les procurer dans le commerce.

Anomalie de fonctionnement du microprocesseur

Si l'appareil ne fonctionne pas bien que tous les raccordements aient été exécutés comme il convient, procédez à la réinitialisation du microprocesseur ; reportez-vous ci-après au paragraphe.

Attention

L'alimentation provenant de la prise murale n'est pas entièrement interrompue lorsque vous appuyez sur la touche d'alimentation pour éteindre l'appareil. Installez cet appareil de sorte que la fiche soit facilement accessible pour pouvoir rapidement la débrancher de la prise secteur en cas de problème.

Attention

Veuillez respecter ce qui suit, faute de quoi la ventilation de l'appareil serait perturbée, ce qui pourrait causer son endommagement, voire un incendie.

• Ménagez un espace autour de l'appareil au moins égal aux valeurs ci-dessous (compté à partir des parties faisant saillie).
• Panneau latéral : 10 cm
• Panneau arrêté : 10 cm
• Cet appareil est refroidi par un ventilateur. Ne le placez pas sur un lit, un sofa, un tapis ou toute autre surface similaire. La poussière aspirée pourrait causer un incendie.

Emplacement des enceintes

Enceintes avant :

Placer les enceintes gauche et droite des côtés opposés de votre téléviseur. Diriger les enceintes vers la zone d'écoute pour augmenter l'effet stéréo.

Enceinte centrale :

Placez l'enceinte centrale sur le centre entre les enceintes gauches et droites d'avant. Inclinez l'enceinte vers le haut ou vers le bas afin de la tourner directement vers la zone d'écoute.

Enceintes d'ambiance :

Placer les enceintes d'ambiance aussi haut que possible, directement sur les côtés de la zone d'écoute ou légèrement derrière celle-ci. Régler leur angle d'orientation afin de les diriger directement vers les auditeurs.

Enceinte d'extremes graves :

En général, placez l'enceinte d'extrêmes graves à l'avant au milieu de la salle d'écoute, après l'une des enceintes avant. (Comme pour l'enceinte d'extrêmes graves, la direction du son est moins importante que pour les autres enceintes, vous pouvez la placer à peu près n'importe où, du moment qu'elle puisse offrir la meilleure restitution des basses fréquences en fonction de la disposition de la pièce.)

Remarque :

• Bien que l'installation idéale doive compter toutes les enceintes mentionnées ci-dessus, il est toutefois possible d'obtenir de bons résultats même si vous ne possédez ni enceinte centrale, ni enceinte d'extrêmes graves. Pour cela, il suffit de diriger, vers les enceintes disponibles, les signaux qui sont destinés aux enceintes manquantes, ce qui est expliqué dans la section réglage des enceintes.

Raccordements pour les signaux numériques

Les prises DIGITAL IN peuvent accepter les signaux DTS, Dolby Digital ou PCM. Raccordez des appareils capables de fournir des signaux numériques au format DTS, Dolby Digital ou PCM (CD).

Si vous avez raccordé des appareils numériques à cet appareil, lisez attentivement la section -19.

Remarque :

• Appliquez les signaux vidéo et les signaux audio analogiques sur les prises VIDEO 2. (-12)

Raccordement d'un lecteur de DVD (entrée 6 voies)

Si vous avez raccordé un lecteur de DVD à cet appareil en effectuant une liaison numérique, veillez à lire attentivement la section → 19.

Raccordement des appareils vidéo

Remarque :

• Il faudra raccorder un appareil vidéo avec sorties audio numériques aux prises VIDEO 2.

Raccordement des bornes

1 Dénudez le cordon.

2 Appuyez sur la languette.

3 Introduisez le câble.

4 Relâchez la languette.

Remarques:

Impédance des enceintes Après avoir vérifié l'impédance des enceintes indiquée sur le panneau arrière du récepteur, raccordez des enceintes ayant une impédance nominale appropriée. Si vous utilisez des enceintes d'une impédance autre que celle indiquée sur le panneau arrière du récepteur, vous risquez de provoquer des dysfonctionnements ou d'endommager les enceintes ou le récepteur. Veillez à ce que les cordons + et – ne soient jamais en contact. - Si vous inversez les cordons de liaison des enceintes droite et gauche ou si vous ne respectez pas la polarité de ces cordons, le son produit ne sera pas naturel et l'image acoustique sera déformée. Veillez donc à effectuer correctement les raccordements.

Raccordement des antennes

Impossible de recevoir des émissions si les antennes ne sont pas connectées. Raccordez correctement les antennes selon les directives ci-dessous.

Antenne cadre AM

Posez l'antenne cadre fournie le plus loin possible du récepteur, du téléviseur, des cordons d'enceintes et du cordon d'alimentation. Orientez-la pour améliorer la réception.

Fixez à l'embase.

2 Appuyez sur la languette.

3 Introduisez le cordon d'antenne.

4 Relâchez la languette.

5 Posez l'antenne et orientez-la.

Antenne FM intérieure

L'antenne FM n'est fournie que pour un usage provisoire. Pour obtenir une bonne réception, nous vous conseillons d'utiliser une antenne extérieure. Dans ce cas, vous nevez débrancher l'antenne intérieure.

Introduisez le cordon d'antenne.

Fixez l'antenne au mur.

Antenne FM extérieure

Branchez le câble coaxial 75 provenant de l'antenne FM extérieure sur la prise FM 75

Configuration des enceintes (easy setup)

Les réglages d'enceintes peuvent être effectués simplement en sélectionnant le type de pièce et la position d'écoute. Le son est automatiquement corrigé en fonction des caractéristiques des enceintes utilisées.

Pour de plus amples informations sur les réglages d'enceintes, procédez comme indiqué dans

1 Appuyez sur [EASY SETUP] pour accéder au mode de configuration facile. 2 Utilisez [MULTI CONTROL / ] pour sélectionner le type de pièce.

3 Appuyez sur [EASY SETUP].

4 Utilisez [MULTI CONTROL △ / ▽ ] pour sélectionner la position d'écoute.

5 Appuyez sur [EASY SETUP].

• Les enceintes sont réglées de la façon suivante.

Enceinte d'extrêmes graves : ON Enceinte avant : Taille moyenne Enceinte centrale : Taille moyenne Enceinte d'ambiance : Taille moyenne Mixage enceinte d'extrêmes graves : ON Cette fonction ajoute les graves des autres voies à la voie de l'enceinte d'extrêmes graves selon la configuration des enceintes.

Remarque :

• La configuration facile peut être inadaptée dans le cas de certaines enceintes ou de certains environnements. Le cas échéant, passez à

Organigramme du réglage des enceintes

Les réglages détaillés suivants vous permettront de tirer le meilleur parti des possibilités offertes par votre récepteur, selon l'environnement de votre salle d'écoute.

Les réglages des enceintes comprennent 4 éléments.

Configuration des enceintes ("SP SETUP") - 17

Indiquez si chaque voie doit être utilisée, et le cas échéant la taille de l'enceinte.

La fonction Easy Setup offre un moyen plus rapide et simple de régler les enceintes.

Reportez-vous à -15.

Tonalité d'essai ("TEST TONE") - 17

Sélectionnez le niveau de sortie de chaque enceinte.

Distance ("DISTANCE") → 18

Sélectionnez la distance entre chaque enceinte et la position d'écoute.

Niveau des effets à basses fréquences ("LFE LVL")

Sélectionnez le niveau d'accentuation des sons graves.

La voie LFE (effets à basses fréquences) transmet des sons graves non directifs à l'enceinte d'extrêmes graves, qui permettent de renforcer la dynamique du registre grave.

Passage au mode de configuration

La procédure est identique pour tous les éléments devant être réglés. Si vous vous souvenez bien de la procédure, vous pourrez facilement régler les autres éléments.

SETUP MULTI CONTROL

1 Appuyez sur [SETUP] pour accéder au mode de configuration. 2 Utilisez [MULTI CONTROL / ] pour sélectionner l'objet devant être réglé.

Afficheur	Sélection
"SP SETUP"	Configuration des enceintes
"TEST TONE"	Tonality d'essay
"DISTANCE"	Distance
"LFE LVL"	Niveau des effets à basses fréquences
"EXIT"	Sortie du mode de configuration

3 Appuyez sur [SETUP] pour passer au mode de configuration de l'élément sélectionné.

Pour sortir du mode de configuration

Sélectionnez "EXIT" à l'étape 2 et appuyez sur [SETUP].

Configuration des enceintes ("SP SETUP")

Permet de régler les enceintes en fonction du système acoustique utilisé. Les enceintes doivent être régler à chaque changement du système acoustique.

1 Reportez-vous à (-) et sélectionnez "SP SETUP". 2 Utilisez [MULTI CONTROL / ] pour sélectionner le réglage de l'enceinte des extrêmes graves.

Enceinte	Afficheur	Sélection
Enceinte d'extrêmes	"SUBW ON"	Avec enceinte d'extrêmes graves
graves	"SUBW OFF"	Sans enceinte d'extrêmes graves

3 Appuyez sur [SETUP]. 4 Répétez les étapes 2 - 3 pour les autres réglages d'enceintes.

Enceinte	Afficheur	Sélection
Enceinte avant	"FRNT LRG"	Enceinte avant de grande taillie
	"FRNT NML"	Enceinte avant de taillie moyenne
Enceinte centrale	"CNTR NML"	Enceinte centrale de taillie moyenne
	"CNTR LRG"	Enceinte centrale de grande taillie
	"CNTR OFF"	Pas d'enceinte centrale raccordée.
Enceinte d'ambiance	"SURR NML"	Enceinte d'ambiance de taillie moyenne
	"SURR LRG"	Enceinte d'ambiance de grande taillie
	"SURR OFF"	Pas d'enceinte d'ambiance raccordée.
Mixage enceinte d'extremes graves*	"RMX ON"	Le mixage avec l'enceinte d'extremes graves est activé.
	"RMX OFF"	Le mixage avec l'enceinte d'extremes graves est déactivé.

• Cette fonction ajoute les graves des autres voies à la voie de l’enceinte d’extrêmes graves selon la configuration des enceintes.

5 Passez au réglage suivant, "TEST TONE". - Si vous voulez sortir du mode de configuration, reportez-vous à -16.

Remarques :

• Lorsque "SUBW OFF" est sélectionné, les enceintes avant se règlent automatiquement sur "FRNT LRG".
• Si vous sélectionnez "FRNT LRG", aucun son ne sera émis par l'enceinte d'extrêmes graves, même si elle est en service. Toutefois, si vous sélectionnez "RMX ON", le son sera émis par l'enceinte d'extrêmes graves.
• Lorsque l'appareil est en mode STEREO, le son sort directement des enceintes avant.
• Si "FRNT NML" est sélectionné, "CNTR LRG" ne peut pas être sélectionné.
• Si "CNTR NML" ou "CNTR OFF" est sélectionné, "SURR LRG" ne peut pas être sélectionné.

Réglage du niveau des enceintes ("TEST TONE")

À partir de votre position d'écoute habituelle, réglez le niveau de sortie de chaque enceinte. Toutes les enceintes doivent être au même niveau.

1 Reportez-vous à (-16) et sélectionnez "TEST TONE". 2 Utilisez [MULTI CONTROL ▲/▼] pour sélectionner "AUTO" ou "MANUAL".

Afficheur	Sélection
"AUTO"	Une tonalité d'essay est émise par chaque enceinte, l'une à la suite de l'autre, pendant 2 secondes chacune.
"MANUAL"	La tonalité d'essay est émise par l'enceinte sélectionnée.

3 Appuyez sur [SETUP]. 4 Réglez niveau de sortie.

Si vous sélectionnez "AUTO" :

Lorsque la tonalité d'essai est émise par l'enceinte que vous pouvez régler, utilisez [MULTI CONTROL /] et réglez-en le volume. Lorsque le réglage est terminé, appuyez sur [SETUP].

Si vous sélectionnez "MANUAL" :

Utilisez [MULTI CONTROL / ] pour régler le volume de la tonalité d'essai et appuyez sur [SETUP]. La tonalité d'essai est émise par l'enceinte suivante.

Passez au réglage suivant, "DISTANCE".

• Si vous voulez sortir du mode de configuration, reportez-vous à -16.

Réglage de la distance ("distance")

Spécifie la distance de chaque enceinte à la position d'écoute.

1 Mesurez la distance de la position d'écoute à chaque enceinte et notez-la dans le tableau suivant.

Enceinte	Indicateur	Distance depuis la position d'écoute
Enceinte avant (gauche)	"L"	pieds (mètres)
Enceinte centrale	"C"	pieds (mètres)
Enceinte avant (droite)	"R"	pieds (mètres)
Enceinte d'ambiance (droite)	"RS"	pieds (mètres)
Enceinte d'ambiance (gauche)	"LS"	pieds (mètres)
Enceinte d'extrêmes graves	"SW"	pieds (mètres)

2 Reportez-vous à (-16) et sélectionnez "DISTANCE". 3 Utilisez [MULTI CONTROL / ] pour sélectionner la distance jusqu'à l'enceinte avant.

Le réglage commence par l'enceinte avant gauche.

Indicateur

SP 00

4 Appuyez sur [SETUP]. 5 Répétez les étapes 3 - 4 pour spécifier la distance pour les autres enceintes. 6 Passez au réglage suivant, "LFE LVL".

• Si vous voulez sortir du mode de configuration, reportez-vous à -16.

Niveau des effets à basses fréquences ("LFE LVL")

Le signal des effets à basses fréquences sert exclusivement à renforcer la dynamique des sons graves dans les signaux Dolby Digital et DTS.

1 Reportez-vous à (-6) et sélectionnez "LFE LVL". 2 Utilisez [MULTI CONTROL △/∇] pour régler le niveau des effets à basses fréquences.

Le niveau s'ajuste de 0dB à -10dB par intervalles régressifs de 1dB.

SP #0

L

R

3 Appuyez sur [SETUP].

SP #0)	L	R

• La configuration est terminée lorsque l'indication "EXIT" apparait. 4 Appuyez sur [SETUP] pour sortir du mode de configuration.

Préparation de la lecture

Certaines opérations préliminaires sont nécessaires pour pouvoir effectuer une lecture.

Mise sous tension

1 Mettez les appareils concernés sous tension. 2 Appuyez sur [RECEIVER] pour permettre le récepteur sous tension.

Réglage de l'état des enceintes (appareil seulement)

Appuyez [SPEAKERS ON/OFF] pour permettre les enceintes en ou hors service.

L'indicateur d'enceintes s'éclaire lorsque les enceintes sont en service.

Remarque :

• Réglez les enceintes sur OFF pour l'écoute en stéréophonie. Lorsque les enceintes sont remises sous tension, le mode d'écoute reste en stéréo si le signal d'entrée est numérique.

Sélection du mode d'entrée (appareil seulement)

Si vous avez sélectionné un appareil raccordé aux prises DIGITAL IN (CD/DVD, VIDEO2 et DVD/6CH INPUT), vérifiez que le mode d'entrée est réglé correctement pour le type de signal audio qui doit être utilisé.

1 Utilisez [INPUT SELECTOR] pour sélectionner "CD/DVD", "VIDEO2" ou "DVD/6CH". 2 Appuyez sur [INPUT MODE].

À chaque pression sur la touche, le réglage change comme suit :

Afficheur	Réglage	Signal d'entrée
"F-AUTO"*1	Entitément automatique	Entrée numérique ou entrée analogue
"D-MANUAL"	Manuel numérique	Entrée numérique
"6CH INPT"*2*3	Entrée 6 voies	Entrée DVD/6 voies
"ANALOG"*3	Entrée analogue	Entrée analogue

1 Réglage usine 2 Le réglage "6CH INPT" ne peut être utilisé que lorsque le sélecteur d'entrée est réglé sur "DVD/6CH". *3 Ne peut pas être sélectionné pendant le mode de lecture DTS.

Anticipation automatique ("F-AUTO")

L'appareil détecte automatiquement le signal numérique ou analogique entrant. L'appareil sélectionne automatiquement le mode d'entrée ainsi que le mode d'écoute pendant la lecture en fonction du type de signal d'entrée (Dolby Digital, DTS ou PCM) et du réglage des enceintes. Utilisez normalement le mode entièrement automatique. Dans ce mode, l'indicateur "AUTO DETECT" s'éclaire. L'indicateur "DIGITAL" s'éclaire aussi en présence d'un signal d'entrée numérique.

Indicateurs "AUTO DETECT" et "DIGITAL"

Manuel numérique ("d-manual")

Certains disques présentent des coupures de son même lorsque F-AUTO" est spécifique. Dans ce cas, sélectionnez "D-MANUAL". Le mode d'entrée manuel numérique a pour avantage d'accélérer le traitement du signal d'entrée, en empêchant le changement de mode, et rend inaudibles les coupures de son pouvant se produire.

Si le son est interrompu en raison du changement des signaux d'entrée, appuyez sur la touche [LISTEN MODE].

Entrée à 6 voies ("6CH INPT")

Sélectionnez ce réglage si vous utilisez le lecteur de DVD raccordé aux prises DVD/6CH IN.

Entrée analogique ("ANALOG")

Sélectionnez cette entrée pour lire les signaux analogiques d'une platine cassette, d'un magnétoscope ou d'une platine disque.

Remarque :

• Si vous appuyez rapidement sur la touche [INPUT MODE], il est possible qu'aucun son ne soit produit. Appuyez de nouveau sur [INPUT MODE].

1 Sélectionnez la source que vous voulez écouter.

Lorsque vous utilisez la télécommande : Utilisez les touches de source d'entrée pour sélectionner une source.

La télécommande présente les touches de source d'entrée suivantes:

• Syntoniseur (réception d'émissions FM/AM) "CD/DVD" "MD/TAPE" "VIDEO1" "VIDEO2" "DVD/6CH" "AUX"
• "AV AUX"

Lorsque vous utilisez l'appareil : Utilisez [INPUT SELECTOR] pour sélectionner une source.

Les sources d'entrée changent dans l'ordre suivant avec [INPUT SELECTOR]:

① Syntoniseur (réception d'émissions FM/AM) ② "CD/DVD" ③ "MD/TAPE" ④ "VIDEO1" ⑤ "VIDEO2" ⑥ "DVD/6CH" ⑦ "AUX"

• "AV AUX" peut être sélectionné avec [AV AUX].

2 Commandez la lecture sur l'appareil source sélectionné. 3 Utilisez [VOLUME △/∇] pour régler le volume.

Écoute de la musique en PURE AUDIO mode

Le PURE AUDIO MODE permet d'écouter de la musique dans une excellente qualité stéréophonique.

1 Sélectionnez la source de musique que vous pouvez écouter. 2 Commandez la lecture sur l'appareil source sélectionné. 3 Appuyez sur [PURE AUDIO MODE].

• Avec PURE AUDIO MODE, le mode d'écoute se règle sur stéréo. L'affichage s'éteint et l'indicateur PURE AUDIO MODE s'allume.

Appuyez de nouveau sur [PURE AUDIO mode]

• Le mode de son pur se désactive aussi lorsque le mode d'écoute change. Reportez-vous à. - 24

Remarques :

Lorsque le mode d'entrée sélectionné est "6CH INPT", le mode d'écoute ne change pas. (< Sélection du mode d'entrée> -19) - Pendant l'utilisation du PURE AUDIO MODE, aucun signal vidéo n'est fourni. - Lorsque le PURE AUDIO MODE est annulé, le mode d'écoute reste en stéréo si le signal d'entrée est numérique.

Réglage du son

MULTI CONTROL ACTIVE EQ

Réglage de la tonalité (télécommande seulement)

Vous pouvez régler la qualité du son lorsque l'appareil se trouve en mode PCM stéréo et en mode stéréo analogique.

Appuyez sur [TONE] pour sélectionner le mode de tonalité. Utilisez [MULTI CONTROL / ] pour sélectionner "TONE ON" ou "TONE OFF".

SP	L	R
TONE										DIGITAL

3 Lorsque "TONE ON" est sélectionné, appuyez sur [TONE] pour afficher les éléments suivants.

Afficheur	Réglage	Plage
"BASS"	Règle la plage de basses fréquences.	-10 – +10 (par incréements de 2)
"TREB"	Règle la plage de hautes fréquences.	-10 – +10 (par incréements de 2)

Utilisez [MULTI CONTROL △ / ▽ ] pour régler la qualité du son.

SP ### TONE

L

R

AUTOSELECT

DIGITAL

• Lorsque le mode ACTIVE EQ est régélé sur OUI, réglez-le sur NON puis ajustez le réglage TONE. 5 Appuyez sur [TONE].

Accentuation des basses fréquences par pression unique sur la touche (bass boost)(télécommande seulement)

Vous pouvez régler la qualité du son lorsque l'appareil se trouve dans les modes PCM stéréo et stéréo analogique.

Appuyez sur [BASS BOOST]

• Appuyez une fois sur la touche pour sélectionner l'accentuation maximale des basses fréquences (+10). TONE sera automatiquement activé.
• Cette touche ne fonctionne pas si cet appareil est en mode de réglage de la qualité sonore ou des effets d'ambiance.
• Lorsque le mode ACTIVE EQ est réglé sur OUI, régalez-le sur NON puis ajustez le réglage BASS BOOST.

Pour annuler

Appuyez de nouveau sur [BASS BOOST].

Coupure du son (télécommande seulement)

Appuyez sur [MUTE] pour couper le son des enceintes. L'indicateur "MUTE" clignote.

Pour annuler

Appuyez de nouveau sur [MUTE] de manière à éteindre l'indicateur "MUTE".

• La coupure du son (MUTE) peut aussi être désactivée par le réglage du volume.

Mode ACTIVE EQ

Vous pouvez jouir d'un effet sonore plus intense lorsque la fonction ACTIVE EQ est activée lors de la lecture en Dolby Digital et DTS et lorsque vous êtes en mode PCM et en mode stéréo analogique.

Appuyez sur [ACTIVE EQ] pour afficher les sélections suivantes.

Afficheur	Réglage
"ACTIVE EQ MUSIC"	Opérationnel lorsque vous écoutez de la musique.
"ACTIVE EQ CINEMA"	Opérationnel lorsque vous regardez un film.
"ACTIVE EQ GAME"	Valide pendant l'utilisation d'un jeu.
"ACTIVE EQ OFF"	La fonction Active EQ est désactivée.

• La fonction ACTIVE EQ ne sera pas disponible lorsque REC MODE, AUTO TUNING ou PRESET MEMORY est activé et durant la lecture LPCM 96kHz LPCM.

L'indicateur ACTIVE EQ s'éclaire.

Modes d'ambiance

Cet appareil est équipé de modes d'écoute qui vous permettent de profiter d'un son d'ambiance amélioré avec diverses sources vidéo.

Pour obtenir des modes d'ambiance ayant un effet optimal, réglez préalablement les enceintes en conséquence.

Reportez-vous à

Les emplacements des enceintes qui figurent ci-après sont conçus pour un système d'ambiance de canal 5.1;

• Dolby Digital
• Dolby Pro Logic II DTS Mode DSP DVD 6 voies

L: Enceinte avant gauche SW: Enceinte d'extrêmes graves C: Enceinte centrale R: Enceinte avant droite LS: Enceinte d'ambiance gauche RS: Enceinte d'ambiance droite

Dolby digital

Le Dolby Digital est une technologie de codage et de décodage du son extrêmement sophistiquée et souple. Il peut restituer du son en monophonie, en stéréophonie (deux voies) ou du son d'ambiance sur 5.1 canaux (son multivoies discret*).

Dans le cas du son d'ambiance sur 5.1 voies, les trois voies avant (gauche/centre/droite) restituent des dialogues clairs et limpides et les répartissent avec précision selon la position des locuteurs, tandis que les voies d'ambiance (ambiance gauche et ambiance droite) enveloppent le spectateur et le plongent dans l'action. La voie LFE (avec effets à basses fréquences) restitue les effets d'explosion ou autres avec un réel impact, au point d'avoir l'impression de les ressentir.

L'efficacité du codage numérique du Dolby Digital et sa capacité à fournir un signal audio multivoies discret de haute qualité, sans perte de qualité vidéo, en a fait la norme universelle en matière de DVD.

• Les informations sonores contenues dans chacune des six voies disponibles sont distinctes et indépendantes. Ces six voies sont désignées par le terme "5.1 voies", parce qu'elles consistent en cinq voies à bande passante complète de 3 Hz à 20 kHz pour les enceintes avant gauche et droite, centrale et d'ambiance, plus une voie "LFE" (avec effets à basses fréquences) dédiée aux fréquences de 3 à 120 Hz.

Dolby pro logic II

Le Dolby® Pro Logic® II restitue la bande son des films de haute qualité stéréophonique (deux voies) et les enregistrements de musique sur les cinq voies qui caractérisent le son d'ambiance. Le Dolby Pro Logic II, une technique de décodage matriciel du son d'ambiance, détecte les signaux directionnels contenus dans les enregistrements stéréophoniques et utilise ces éléments pour répartir les signaux sur cinq voies et créer une véritable ambiance. Le Dolby Pro Logic II est entièrement compatible avec toutes les autres technologies Dolby Pro Logic. Il fournit un son optimal lors de la lecture de vidéocassettes et d'émissions de télévision codées en Dolby Surround à quatre voies sur les chaînes Home Theater à 5.1 voies (c'est l'équivalent en matière de codage de la technologie de décodage du Dolby Pro Logic). (Mode d'ambiance film Dolby Pro Logic II)

Le Dolby Pro Logic II permet aussi aux consoles de jeux vidéo de coder les informations du son d'ambiance à cinq canaux en signal stéréo et de réduire l'impact sur le processeur du jeu, si bien que le son ne risque pas de ralentir le jeu. (Mode d'ambiance jeu Pro Logic II)

Le Dolby Pro Logic II peut redonner vie à votre sélection de CD. Écoutez de la musique par votre chaîne Home Theater et vous serez émerveillé par la nouvelle profondeur et la précision d'un son coulant et naturel. Vous aurez l'impression d'écouter un CD remastérisé.(Mode d'ambiance musique Pro Logic II)

Fabriqué sous licence de Dolby Laboratories. Les termes "Dolby" et "Pro Logic", ainsi que le sigle double D sont des marques commerciales de Dolby Laboratories.

Le DTS Digital Surround est le standard utilisé par les produits électroniques grand public et les enregistrements pour la restitution du son numérique discret sur 5.1 voies. Le DTS contient un plus grand nombre d'informations que le Dolby Digital et peut reproduire un son d'ambiance de haute qualité. Ce sont les mêmes que celles du Dolby Digital 5.1 voies, mais ce format abaisse le taux de compression du son lors de l'enregistrement numérique. Pour cette raison, un son riche peut être produit avec un haut rapport S/B. Le DTS se caractérisse aussi par un son d'ambiance magnifique, pourvu d'une large dynamique et d'une excellente séparation des voies.

DTS possède une voie ".1" ou LFE.

L'indication "LFE" apparait sur l'afficheur quand un signal entre sur cette voie.

Modedsp

Le mode DSP produit l'ambiance d'un concert pour la quasi-totalité des types de programmes. Ces modes sont particulièrement efficaces lorsqu'ils sont utilisés avec des programmes stéréo, comme les CD, la télévision et la radio FM. Vous pourrez essayer le mode ARENA, JAZZ CLUB, THEATER, STADIUM, ou DISCO la prochaine fois que vous regarderez un concert ou un événement sportif.

Qu'est-ce que le DSP?

DSP signifie Digital Signal Processor (processeur de signaux numériques).

La manière dont un son est entendu en réalité dépend de différents facteurs. L'un des facteurs les plus importants est la réverbération (l'affaiblissement du son se refléchissant en plusieurs fois).

Les modes DSP reproduisent cette ambiance en utilisant le DSP pour créer la réverbération, sans ALTERER la qualité du signal d'origine.

Mode 6 voies DVD

Si vous utilisez un lecteur de DVD ou un appareil similaire équipé de six (5.1) voies de sortie avec cet appareil, vous pourrez profiter pleinement des DVD avec codage multivoies. Les signaux source étant numériques et chaque voie étant envoyée indépendamment, la tonalité, le relief sonore et la dynamique sont absolument extraordinaires.

L'indication "6CH INPUT" s'affiche lors de la sélection du mode 6 voies DVD.

Remarque :

• LFE = Low Frequency Effects (effets dus aux fréquences très basses).

Cette voie émet des sonorités non directives qui permettent de renforcer la dynamique du registre grave.

Indicateur d'état des voies d'entrée

Indique les voies contenues dans le signal d’entrée. Notez que l’indicateur des voies d’entrée n’indique pas la voie du mode d’écoute.

L'indicateur "LFE" s'allume lorsque le niveau des effets à basses fréquences est réglé. Reportez-vous à (→ 18).

L'indicateur "S" s'allume lorsque le composant d'ambiance ne comprend qu'un seul canal.

Indicateurs du mode d'ambiance

L'indicateur du mode d'écoute sélectionné s'éclaire. "DIGITAL" s'éclaire aussi lorsque le signal d'entrée est numérique.

Lecture d'ambiance

Sélectionnez le mode d'écoute en fonction de la source écoutée.

Préparations

• Allumez les appareils concernés.
• Suivez la procédure décrite à la section. -16
• Sélectionnez la source que vous souhaitez écouter avec un son d'ambiance.
• Sélectionnez le mode d'entrée (analogue ou numérique) de la source que vous pouvez écouter. (Du bruit sera émis si vous sélectionnez l'entrée analogue pour écouter une source DTS.) -19

2 Appuyez sur [LISTEN MODE] pour sélectionner le mode d'écoute.

Les réglages du mode d'écoute sont enregistrés séparément pour chaque entrée. Si le mode d'entrée est réglé sur entièrement automatique ("AUTO DETECT" s'éclaire), l'appareil sélectionnera le mode d'écoute optimal selon le type de signal d'entrée et les réglages d'enceintes.

Chaque fois que vous appuyez sur [LISTEN MODE], le réglage change comme indiqué.

Lorsqu'un signal Dolby Digital est fourni :

Afficheur	Mode d'écoute	Indicateur
"DOLBY DIGITAL"	Mode d'ambiance Dolby Digital	"DOLBY DIGITAL"
"PL II MOVIE"*	Mode d'ambiance film Pro Logic II	"DOLBY DIGITAL" et "PRO LOGIC"
"PL II MUSIC"*	Mode d'ambiance musique Pro Logic II	"DOLBY DIGITAL" et "PRO LOGIC"
"PL II GAME"*	Mode d'ambiance jeu Pro Logic II	"DOLBY DIGITAL" et "PRO LOGIC"
"PRO LOGIC"*	Mode Pro Logic	"DOLBY DIGITAL" et "PRO LOGIC"
"STEREO"	Mode stéréo	"DOLBY DIGITAL"

• Disponible lorsque le signal d'entrée consiste seulement en 2 voies.

Lorsque "Dolby Digital" est sélectionné :

L'indication "DOLBY DIGITAL" défile de droite à gauche.

Lorsqu'un signal DTS est fourni :

Afficheur	Mode d'écoute	Indicateur
"DTS"	Format d'ambiance DTS à 5.1 voies	"DTS"
"STEREO"	Mode stéroyo	"DTS"

Lorsque "DTS" est sélection :

Lorsque le signal analogique ou numérique (sauf pour le signal Dolby Digital ou DTS) est entre :

Afficheur	Mode d'écoute	Indicateur
"PL II MOVIE"	Mode d'ambiance film Pro Logic II	"PRO LOGIC"
"PL II MUSIC"	Mode d'ambiance musique Pro Logic II	"PRO LOGIC"
"PL II GAME"	Mode d'ambiance jeu Pro Logic II	"PRO LOGIC"
"PRO LOGIC"	Mode Pro Logic	"PRO LOGIC"
"ARENA"	Mode d'ambiance ARENA DSP	"DSP MODE"
"JAZZ CLUB"	Mode d'ambiance JAZZ CLUB DSP	"DSP MODE"
"THEATER"	Mode d'ambiance THEATER DSP	"DSP MODE"
"STADIUM"	Mode d'ambiance STADIUM DSP	"DSP MODE"
"DISCO"	Mode d'ambiance DISCO DSP	"DSP MODE"
"STEREO"	Mode stéreo	—

Remarques :

• Les possibilités de sélection des modes d’écoute dépendent du type de signal ou du réglage des enceintes.
• Au démarrage de la lecture, le son peut être coupé ou interrompu avant que la source entrée soit reconnue comme Dolby Digital.
• Afin de profiter de l'ambiance Dolby Digital (et des autres modes d'écoute), vous devez vous assurer que l'appareil source est compatible avec ce format.
• Si un signal Dolby Digital ou DTS possède plus de voies que le nombre maximum de voies disponibles avec les réglages actuels de cet appareil, une réduction s'effectuera pour faire concorder le nombre de voies disponibles.

Lecture 96KHZ LPCM

Cet appareil est compatible avec la lecture LPCM à 96kHz. Pour lire un DVD 96kHz, réglez le mode d'écoute sur "STEREO".

• En mode d'entrée "F-AUTO", le mode d'écoute sera automatiquement STEREO.
• En mode "D-MANUAL" (le mode d'écoute n'est pas stéréo), "FS 96kHz" s'affiche et les enceintes ne produisent aucun son. Appuyez sur [LISTEN MODE] (le mode d'écoute devient le mode "STEREO") pour que les enceintes produisent du son.

Lecture sur 6 voies DVD

Si vous utilisez un lecteur de DVD ou un appareil similaire équipé de six (5.1) voies de sortie avec cet appareil, vous pourrez profiter de la lecture ambisonique du son.

Il est également possible de relier un lecteur de DVD qui puisse décoder le signal d'ambiance.

Préparations

• Raccordez votre lecteur de DVD aux prises DVD/6CH INPUT de cet appareil.
• Mettez sous tension tous les autres appareils nécessaires.
• Suivez la procédure décrite à la section.

1 Sélectionnez "DVD/6CH" comme source d'entrée. 2 Appuyez sur [INPUT MODE] pour sélectionner "6CH INPT". 3 Démarrez la lecture d'un DVD. 4 Réglez volume.

Remarques :

• Il est impossible de régler individuellement le niveau des enceintes ou l'effet sur le son ([SETUP], [SOUND], [LISTEN MODE], [ACTIVE EQ] et [TONE] ne seront pas fonctionnelles) des voies lorsque cet appareil est en mode 6CH INPUT. Réglez le niveau d'écoute avec les commandes du lecteur de DVD. Reportez-vous au mode d'emploi des lecteurs de DVD pour de plus amples informations.
• Pour l'enceinte d'extrêmes graves active, vous pouvez régler le niveau d'écoute avec la propre commande de niveau d'écoute de l'enceinte d'extrêmes graves.

Cet appareil peut mémoriser jusqu'à 40 stations qui peuvent être rappelées en appuyant simplement sur une touche. Les stations de radio peuvent être classées en deux catégories : "stations RDS" (Radio Data System) et "autres stations". Pour écouter une station RDS ou pour mémoriser la fréquence d'une station RDS, procédez comme indiqué à la section.

Réglage des stations radiophoniques (non-rds)

1 Utilisez [TUNER] pour sélectionner le syntoniseur. 2 Utilisez [BAND] pour sélectionner la gamme de fréquence.

À chaque pression sur la touche, la bande change comme suit :

①FM ②AM

SP MHz)

L

R

AUTO

Utilisez [AUTO/MONO] pour sélectionner la méthode d'accord.

Chaque appui sur la touche permet de passer d'une méthode d'accord à l'autre, comme suit :

Sélection	Mode d'emploi	Indicateur
Accord automatique	L'accord se fait automatiquement sur la station suivante.	"AUTO" éclairé
Accord manuel	Sélectionné vous-même une station.	"AUTO" non éclairé

• En temps normal, désirez "AUTO" (accord automatique). Utilisez le mode manuel lorsque le signal radio est faible et la réception médiocre. (En mode d'accord manuel, les émissions stéréo sont reçues en monaural.)

Utilisez [MULTI CONTROL ▲/▼] ou [TUNING]

[MULTI CONTROL ▲/▼] pour sélectionner la station.

"ST." s'allume à la réception d'une émission stéréo.

SP #0)

L

R

AUXO

FM

P-32

MMHz

Utilisation du RDS (radio data system)

Le système RDS transmet des informations utiles (sous la forme de données numériques) dans les signaux d’émission en FM. Les récepteurs conçus pour la réception RDS peuvent extraire des informations du signal et les utiliser avec différentes fonctions, telles que l'affichage automatique du nom des stations.

Avant d'utiliser une fonction RDS, vous devez effectuer les opérations décrites dans la section. (-27)

Fonction RDS AUTO MEMORY

Cette fonction permet de mémoriser automatiquement jusqu'à 40 stations RDS.

Si vous mémorisez moins de 40 stations RDS dans la mémoire, les stations FM ordinaires seront mémorisées dans les adresses mémoires restantes.

Affichage du nom de la chaîne de programmes (PS)

Affiche automatiquement le nom de la station émise par la station RDS.

Recherche par identification du type de programme (PTY)

Recherche automatiquement une station diffusant le type de programme spécifique.

Affichage de texte alphanumérique (RT)

Le texte alphanumérique transmis par la station RDS s'affiche lorsque vous appuyez sur [RDS DISP.]. Si aucun texte n'est transmis, l'indication "NO RT" ou "RT ---" s'affiche.

L'indication "RDS" s'affiche lorsque une émission (signal) RDS est reçue.

SP M0)	X80S L R
	MAIN
	ST.
	TINJO

Remarque :

• Certaines fonctions et noms de fonctions peuvent être différents selon les régions et le pays.

Mémorisation automatique de stations RDS

Cette fonction permet de mettre automatiquement en mémoire les fréquences de 40 stations RDS. Pour utiliser la fonction PTY, les stations RDS doivent être mises en mémoire à l'aide de la fonction RDS AUTO MEMORY.

1 Utilisez [TUNER] pour sélectionner le syntoniseur. 2 Utilisez [BAND] pour sélectionner la gamme de fréquence "FM". 3 Appuyez sur [AUTO MEMORY].

• Après quelques minutes, les fréquences de 40 stations RDS, au maximum, sont mémorisées en commençant par le canal de mémoire "01".
• Les fréquences déjà enregistrées dans la mémoire peuvent être remplacées par des fréquences de stations RDS. (cela signifie que, si la fonction RDS AUTO MEMORY détecte 15 stations RDS, celles-ci remplaceront les stations déjà enregistrées sur les canaux 01 à 15.)

Mise en mémoire manuelle des fréquences de stations de radio

La fonction de mise en mémoire automatique des fréquences RDS attribue des numéros de canaux aux stations RDS en commençant par le numéro "1". Par conséquent, avant de mettre en mémoire manuellement des fréquences de stations FM, AM et RDS, vous devez effectuer la mise en mémoire automatique des fréquences RDS.

Reportez-vous à.

1 Accordez l'appareil sur la station que vous souhaitez enregistrer. 2 Appuyez sur [MEMORY] pendant la réception de la station.

L'opération 3 doit être exécutée dans les 20 secondes. (Si plus de 20 secondes se sont écoulées, appuyez à nouveau sur [MEMORY].)

3 Utilisez [MULTI CONTROL △ / ∇ ] pour sélectionner une des stations préréglées (1 - 40). 4 Appuyez de nouveau sur [MEMORY] pour valider le réglage.

• Répétez les opérations 1, 2, 3, et 4 pour chaque station à mémoriser.
• Si vous mémorisez une station sous un numéro déjà choisi, la nouvelle station remplace l'ancienne.

Réception d'une station mécanisée

1 Appuyez sur [TUNER] pour sélectionner le syntoniseur comme source. 2 Tapez le numéro de la station préréglée que vous souhaitez recevoir (il ne peut pas être supérieur à "40").

Appuyez sur les touches numériques dans l'ordre suivant:

Pour "15": appuyez sur [+10], [5]

Pour "20": appuyez sur [+10], [+10], [0]

• En cas d'erreur sur un nombre à deux chiffres, appuyez plusieurs fois sur la touche [+10] pour revenir à l'affichage d'origine et recommencez.

Numéro de préréglage

Réception successive des stations mémorisées (P. CALL)

1 Appuyez sur [TUNER] pour sélectionner le syntoniseur comme source. 2 Utilisez [P. CALL / ] pour sélectionner la station souhaitée.

À chaque appui sur la touche, l'appareil s'accorde sur la station préréglée suivante.

• Si vous maintenez [P. CALL▶I/▲] enfoncée, vous passerez d'une station mémorisée à l'autre et vous pourrez entendre l'émission de chaque station pendant 0,5 seconde.

Réception d'une émission d'un type donné (recherche PTY)

Cette fonction est utilisée pour balayer automatiquement les stations qui diffusent le type de programme que vous souhaitez écouter.

Dans certaines conditions de réception, la recherche peut durer plus d'une minute.

Préparations

• Procédez à la mise en mémoire automatique des fréquences RDS.
• Choisissez la gamme FM.
• Accordez le récepteur sur une station RDS.

Appuyez sur [PTY] pour activer le mode de recherche PTY.

SP PYY RDS	L	R	1	2	3	4	5	6	7
			11	11	11	11	11	11	11

Le type de programme s'affiche lorsqu'une émission RDS est reçue. Si aucune donnée PTY n'est disponible, ou s'il ne s'agit pas d'une station RDS, "NONE" s'affiche.

2 Si l'indicateur "PTY" est allumé, utilisez [MULTI CONTROL ▲/▼] ou [TUNING ⇌/▶] pour sélectionner le type de programme de votre choix.

Type de programme	Afficheur	Type de programme	Afficheur
Musique pop	"POP M"	Bulletin météorologique	"WEATHER"
Musique rock	"ROCK M"	Finances	"FINANCE"
Musique variée	"EASY M"	Emissions pour enfants	"CHILDREN"
Musique classique légère	"LIGHT M"	Affaires sociales	"SOCIAL"
Musique classique sérieue	"CLASSICS"	Religion	"RELIGION"
Autre style de musique	"OTHER M"	Programmes à ligne ouverte	"PHONE IN"
Informations	"NEWS"	Voyages	"TRAVEL"
Magazine	"AFFAIRS"	Loisirs	"LEISURE"
Services	"INFO"	Musique jazz	"JAZZ"
Sport	"SPORT"	Musique country	"COUNTRY"
Education	"EDUCATE"	Musique nationale	"NATION M"
Art dramatique	"DRAMA"	Vieux succès musicaux	"OLDIES"
Culture	"CULTURE"	Musique folk	"FOLK M"
Science	"SCIENCE"	Documentaires	"DOCUMENT"
Émission de variétés	"VARIED"

Appuyez sur [PTY] pour démarrer la recherche.

Recherche de musique rock.

Affichage au cours de la recherche. Clignote

Affichage du nom du type de programme

Affichage à la réception d'une fréquence. S'éteint

Affichage du nom de la station

• Aucun son n'est émis lorsque "PTY" clignote.
• Lorsqu'un type de programme ne peut pas être trouvé, l'indication "NO PROG" s'affiche et l'afficheur revient à l'affichage d'origine.

Changement du type de programme

Répétez les étapes 1, 2 et 3.

Utilisation de touche RDS DISP. (affichage)

Vous pouvez modifier l'affichage en appuyant sur [RDS DISP].

Chaque appui sur cette touche permet de passer d'un mode d'affichage à l'autre comme suit :

① Affichage du nom de la chaine de programmes (PS) ② Affichage RT (Radio Text) ③ Affichage de la fréquence

① Affichage du nom de la chaîne de programmes (PS):

Le nom de la station s'affiche automatiquement lors de la réception d'une émission RDS.

En l'absence de données PS, l'afficheur indique "NO PS".

SP #0)

RDS L R

AUTO

ST-1

② Affichage RT (Radio Text):

Un message textuel lié à l'émission RDS défile sur l'afficheur. L'indication "NO RT" ou "RT---" apparait lorsque la station RDS n'émet pas de message.

Affichage de la fréquence :

Affiche la fréquence de la station reçue.

SP M0)	RDS L R										FM
	AUTO
	STG
	TUNED										MHz

Enregistrement du réglage de mode pour l'enregistrement d'une source audio-numérique (appareil seulement)

Lors de l'enregistrement d'une source audionumérique multivoies, il est conseillé de régler correctement le mode d'enregistrement pour convertir le signal numérique à l'entrée pour obtenir un signal analogique à 2 voies à la sortie. Normalement, utilisez le mode "A-REC" (enregistrement automatique).

Toutefois, certains disques représentent souvent des coupures de sons. Le mode "M-REC" (enregistrement manuel) devrait être utilisé pour ces disques.

Utilisez [INPUT SELECTOR] pour sélectionner la source (CD/DVD, DVD/6CH ou VIDEO2) que vous souhaitez enregistrer. 2 Réglez l'enregistreur de MD ou de cassette pour l'enregistrement. 3 Appuyez au moins 2 secondes sur [AUTO/MONO] pour sélectionner le mode d'enregistrement en cas de signal numérique.

Mode d'enregistrement	Afficheur	Mode d'emploi
Mode d'enregistrement déactivé	----	Le mode d'enregistrement numérique est déactivé.
Mode d'enregistrement automatique	"A-REC"	Les signaux d'entrée numériques (DTS, Dolby Digital ou PCM) sont automatiquement identifiés et convertis en signaux stéréophoniques prêts pour l'enregistrement.
Mode d'enregistrement manuel	"M-REC"	Le type du signal d'entrée au moment où ce modele est sélectionné est conservé pendant tout la durée d'activation de ce modele.

• Quand vous sélectionnez le mode "M-REC", le signal d'entrée numérique est converti en signaux stéréophoniques (mélange à la baisse). Cependant, si le signal numérique change de type, chaque signal n'est émis.
• Quand vous sélectionnez le mode "A-REC", le signal d'entrée numérique est converti en signaux stéréophoniques même si le signal numérique est modifié.
• Si le mode numérique change pendant l'enregistrement en mode "A-REC", le signal audio peut être interrompu momentanément.

Pour le mode "A-REC":

Pour le mode "M-REC":

4 Commandez la lecture, puis l'enregistrement.

• Si la reproduction du signal audio s'interrompt en raison du changement des signaux d'entrée, etc., appuyez sur [AUTO/MONO].

Enregistrement d'un signal audio (sources analogiques)

1 Utilisez [INPUT SELECTOR] pour sélectionner la source (autre que "MD/TAPE") que vous souhaitez enregistrer. 2 Réglez l'enregistreur de MD ou de cassette pour l'enregistrement. 3 Commandez la lecture, puis l'enregistrement.

Utilisez [INPUT selector] pour sélectionner la source vidéo (autre que "VIDEO1") que vous souhaitez enregistrer.

2 Réglez la platine vidéo raccordée à VIDEO 1 en vue de l'enregistrement. - Choisissez en REC MODE pour enregistrer une source numérique. Reportez-vous à. Commandez la lecture, puis l'enregistrement. - Avec certains enregistrements vidéo, l'enregistrement peut ne pas s'effectuer correctement en raison du système de protection contre les copies.

Réglage précis du son

Vous pouvez parfaire le réglage du son lors de la lecture en mode d'ambiance.

1 Appuyez sur [SOUND] jusqu'à ce que l'élément souhaité apparaisse sur l'afficheur.

Chaque fois que vous appuyez sur cette touche, le menu défile comme suit. Notez que les éléments qui s'affichent dépendent du réglage des enceintes et du mode d'écoute sélectionné.

Afficheur	Réglage	Plage
"C"	Niveau de l'enceinte centrale*1	-10 – +10dB
"RS"	Niveau de l'enceinte d'ambiance droite*1	-10 – +10dB
"LS"	Niveau de l'enceinte d'ambiance gauche*1	-10 – +10dB
"SW"	Niveau de l'enceinte d'extrêmes graves*1	-10 – +10dB
"INPUT"	Niveau d'entrée*2	-6, -3, 0
"LIGHT"	Mode d'écoute nocturne*3	"ON", "OFF"
"PANorama"	Mode Panorama*4	"ON", "OFF"
"DIMENSION"	Dimension *4
"CENTERWIDTH"	Largeur au centre *4
Nom de la source d'entrée	Sortie du mode de réglage

Le réglage n'est que temporaire pour la sélection d'entrée en cours. La valeur se réajustera automatiquement à la valeur configurée au préalable lorsque l'appareil sera mis hors/tension ou lorsque la sélection d'entrée sera modifiée. Mode analogique Mode Dolby Digital et DTS seulement Mode Pro Logic II Music tableau

Réglage du niveau des enceintes

Le niveau de sortie des voies d’enceintes souhaitées peut être réglé selon les propriétés de chaque disque. Le réglage n’est que temporaire pour la sélection d’entrée en cours. La valeur se réajustera automatiquement à la valeur configurée au préalable lorsque l’appareil sera mis hors/sous tension ou lorsque la sélection d’entrée sera modifiée.

1. Appuyez plusieurs fois de suite sur [SOUND] jusqu'à ce que l'enceinte que vous voulez régler apparaisse sur l'afficheur. ("C", "RS", "LS", ou "SW") 2. Utilisez [MULTI CONTROL / ] pour régler le niveau.

Réglage du niveau d'entrée (sources analogiques seulement)

Quand le niveau d'entrée d'un signal analogique est trop élevé, l'indicateur CLIP clignote pour l'indiquer. Réglez le niveau d'entrée.

1 Appuyez plusieurs fois de suite sur [SOUND] jusqu'à ce que "INPUT" apparaisse sur l'afficheur. 2 Utilisez [MULTI CONTROL / ] pour régler le niveau.

Mode d'écoute nocturne (mode dolby digital et DTS seulement)

Il est possible que vous ne puissiez pas augmenter le volume autant que vous le souhaitez lorsque vous regardez des films. Le mode Midnight comprime la gamme dynamique du passage sonore heavy de la bande son Dolby Digital et DTS mode spécifiée précédemment (comme les scènes avec une augmentation soudaine du volume) pour réduire la différence de volume entre les scènes à passage sonore heavy et les scènes à passage sonore normal. Ceci permet une écoute plus facile de toute la bande son même si l'on est à des volumes bas.

1 Appuyez plusieurs fois de suite sur [SOUND] jusqu'à ce que "NIGHT" apparaisse sur l'afficheur. Cette sélection n'est possible que si vous avez sélectionné "CD/DVD", "DVD/6CH" ou "VIDEO2" comme source et que le mode d'écoute est réglé sur "DOLBY DIGITAL" ou "DTS". 2 Utilisez [MULTI CONTROL / ] pour sélectionner "ON" ou "OFF".

• Certains enregistrements Dolby Digital ou DTS ne permettent pas d'utiliser le mode minuit.

Mode panorama (mode pro logic II music tableau)

Lorsque vous écoutez de la musique, vous pouvez profiter de l'effet sonore "panoramique" en activant le mode panorama.

1 Appuyez plusieurs fois de suite sur [SOUND] jusqu'à ce que "panorama" apparaisse sur l'afficheur.

L'indication du réglage "PANORAMA" défile sur l'afficheur.

SP #0)

L

R

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

196

197

198

199

200

201

202

203

204

205

206

207

208

209

210

211

212

213

214

215

216

217

218

219

220

221

222

223

224

225

226

227

228

229

230

231

232

233

234

235

236

237

238

239

240

241

242

243

244

245

246

247

248

249

250

251

252

253

254

255

256

257

258

259

260

261

262

263

264

265

266

267

268

269

270

271

272

273

274

275

276

277

278

279

280

281

282

283

284

285

286

287

288

289

290

291

292

293

294

295

296

297

298

299

300

301

302

303

304

305

306

307

308

309

310

311

312

313

314

315

316

317

318

319

320

321

322

323

324

325

326

327

328

329

330

331

332

333

334

335

336

337

338

339

340

341

342

343

344

345

346

347

348

349

350

351

352

353

354

355

356

357

358

359

360

361

362

363

364

365

366

367

368

369

370

371

372

373

374

375

376

377

378

379

380

381

382

383

384

385

386

387

388

389

390

391

392

393

394

395

396

397

398

399

400

401

402

403

404

405

406

407

408

409

410

411

412

413

414

415

416

417

418

419

420

421

422

423

424

425

426

427

428

429

430

431

432

433

434

435

436

437

438

439

440

441

442

443

444

445

446

447

448

449

450

451

452

453

454

455

456

457

458

459

460

461

462

463

464

465

466

467

468

469

470

471

472

473

474

475

476

477

478

479

480

481

482

483

484

485

486

487

488

489

490

491

492

493

494

495

496

497

498

499

500

501

502

503

504

505

506

507

508

509

510

511

512

513

514

515

516

517

518

519

520

521

522

523

524

525

526

527

528

529

530

531

532

533

534

535

536

537

538

539

540

541

542

543

544

545

546

547

548

549

550

551

552

553

554

555

556

557

558

559

560

561

562

563

564

565

566

567

568

569

570

571

572

573

574

575

576

577

578

579

580

581

582

583

584

585

586

587

588

589

590

591

592

593

594

595

596

597

598

599

600

601

602

603

604

605

606

607

608

609

610

611

612

613

614

615

616

617

618

619

620

621

622

623

624

625

626

627

628

629

630

631

632

633

634

635

636

637

638

639

640

641

642

643

644

645

646

647

648

649

650

651

652

653

654

655

656

657

658

659

660

661

662

663

664

665

666

667

668

669

670

671

672

673

674

675

676

677

678

679

680

681

682

683

684

685

686

687

688

689

690

691

692

693

694

695

696

697

698

699

700

701

702

703

704

705

706

707

708

709

710

711

712

713

714

715

716

717

718

719

720

721

722

723

724

725

726

727

728

729

730

731

732

733

734

735

736

737

738

739

740

741

742

743

744

745

746

747

748

749

750

751

752

753

754

755

756

757

758

759

760

761

762

763

764

765

766

767

768

769

770

771

772

773

774

775

776

777

778

779

780

781

782

783

784

785

786

787

788

789

790

791

792

793

794

795

796

797

798

799

800

801

802

803

804

805

806

807

808

809

810

811

812

813

814

815

816

817

818

819

820

821

822

823

824

825

826

827

828

829

830

831

832

833

834

835

836

837

838

839

840

841

842

843

844

845

846

847

848

849

850

851

852

853

854

855

856

857

858

859

860

861

862

863

864

865

866

867

868

869

870

871

872

873

874

875

876

877

878

879

880

881

882

883

884

885

886

887

888

889

890

891

892

893

894

895

896

897

898

899

900

901

902

903

904

905

906

907

908

909

910

911

912

913

914

915

916

917

918

919

920

921

922

923

924

925

926

927

928

929

930

931

932

933

934

935

936

937

938

939

940

941

942

943

944

945

946

947

948

949

950

951

952

953

954

955

956

957

958

959

960

L'indication "PANORAMA" défile de droite à gauche.

2 Utilisez [MULTI control / ] pour sélectionner "on" ou "OFF".

① "ON": Le mode PANorama est activé. ② "OFF": Le mode PANorama est désactivé.

SP 时钟	L	R	………	I	J	K	L	M	N	O
										PRO LOGIC
										DIGITAL
										PRO LOGIC

Mode dimension (mode pro logic II music tableau)

Lorsque vous écoutez de la musique provenant de certains enregistrements, vous pouvez également obtenir une balance correcte de toutes les enceintes en activant le mode Dimension.

1 Appuyez plusieurs fois de suite sur [SOUND] jusqu'à ce que "dimension" apparaisse sur l'afficheur.

L'indication "DIMENSION" défile dans la fenêtre d'affichage.

Le champ sonore est en position neutre.

SP 0001

L

R

Le champ sonore est réglé vers l'arrière.

Ce réglage vous permet d’apprécier un meilleur son lorsque vous écoutez de la musique via une image centrale depuis l’enceinte centrale uniquement, ou depuis les enceintes gauche et droite ou depuis différentes combinaisons d’enceintes.

1 Appuyez plusieurs fois de suite sur [SOUND] jusqu'à ce que "CENTER WIDTH" apparaisse sur l'afficheur.

• L'indication "CENTERWIDTH" défil sur l'afficheur.

2 Utilisez [MULTI control / ] pour régler la sortie gauche-centre-droite.

L'image centrale est entendue depuis l'enceinte centrale uniquement.

SP #()	L	R	...	...	...	...	...	...	PROLOGIC
									DIGITAL
									PRO LOGIC

L'image centrale est entendue depuis les enceintes gauche et droite uniquement.

SP #0)	L	R	...	...	...	...	...	...	...	PRO LOGIC
			...	...	...	...	...	...

• Sur d'autres positions, vous pouvez entendre simultanément et selon différentes combinaisons, l'image centrale depuis l'enceinte centrale, les enceintes gauche et droite. Lorsque l'enceinte centrale est déactivée, ce mode est inopérant.

Réglage de la luminosité

Le réglage de luminosité permet de sélectionner le niveau d’éclairage de l’afficheur et des indicateurs de cet appareil. Cela peut être utile lorsque vous désirez regarder un film ou écouter de la musique dans l’obscurité totale.

Appuyez sur [DIMMER]

La luminosité de l'afficheur peut être réglée sur 3 niveaux. Sélectionnez le niveau que vous trouvez le plus agréable.

- La luminosité des indicateurs LED se règle sur 2 niveaux.

1 Appuyez sur [speakers on/off] de manière à être dans l'indicateur d'enceintes.

Assurez-vous que l'indicateur "SP" est éteint.

• Si vous éteignez toutes les enceintes en mode d'ambiance, ce mode s'annule également, ce qui activera la lecture stéréophonique.

Fonctionnement de la télécommande pour lecteurs de DVD kenwood

Cette télécommande peut contrôler directement les lecteurs DVD Kenwood sans utiliser la télécommande fournie avec le lecteur DVD. DV-4900, DV-4070B, DV-2070, DV-203, DVF-9010, DVF-K7010, DVF-5010, DVF-R9030, DVF-R7030, DVF-3530, DV-402, DV-5900, DV-5700, DVF-R9050, DVF-J6050, DV-505, DV-503, DV-502, DVF-3550, DVF-3050, DVF-R4050, DVF-605, DV-6050, DVF-R5060, DVF-3060, DVF-3060K, DV-705, DVF-R5070, DVF-3070, DVF-3080, DVF-N7080, DVF-8100, DVF-3200, DVF-3250, DVF-3300, DVF-3400, DVF-5400, DVF-3500 et DVF-5500.

Utilisation du lecteur de DVD avec la télécommande

1. Appuyez sur [DVD] pour allumer le lecteur de DVD. 2. Appuyez sur [CD/DVD] ou [DVD/6CH] pour utiliser les fonctions du lecteur de DVD. 3. Appuyez sur la touche correspondante à chacune des fonctions décrites dans les pages sur la lecture DVD. Reportez-vous au mode d'emploi des lecteurs de DVD pour de plus amples informations. (Pour revenir au mode de fonctionnement du récepteur, appuyez sur l'autre touche d'entrée.)

Touches de fonctionnement du lecteur de DVD

Veuillez utiliser les fonctions de base à l'aide des touches décrites ci-dessous lors d'une connexion à un lecteur de DVD Kenwood.

Les pannes ne sont pas toujours dues à un mauvais fonctionnement ou à une défaillance de la chaîne. En cas de problème, vérifie les points suivants avant de faire appel à un réparateur.

Amplificateur

Symptôme	Cause	Remède
Aucun son ne sort des enceintes.	Les cordons des enceintes sont débranchés.	Branchez-les correctement en vous reportant à la section <Raccordement des enceintes>. →13
	Le bouton VOLUME est régé au minimum.	Réglez le niveau d'écoute à un niveau approprié.
	MUTE est sur ON.	Déactivé la fonction MUTE. →21
	Les commutateurs SPEAKERS sont sur OFF.	Mettez le(s) commutateur(s) SPEAKERS sur ON. →19
L'indicateur STANDBY clignote et aucun son ne sort.	Il s'est produit un court-circuit au niveau des cordons d'enceintes.	Coupez l'alimentation, éliminez le court-circuit, puis remettez sous tension.
	Un composant interne peut être endommagé.	Si l'indicateur de veille continue à clignoter après l'élimination du court- circuit, un composant interne est peut-être endommagé. Eteignez l'appareil, débranchez le cordon d'alimentation et faites appel à un réparateur.
Le son ne sort pas de l'une des enceintes.	Le cordon de l'enceinte est débranché.	Branchez-les correctement en vous reportant à la section <Raccordement des enceintes>. →13
	L'enceinte est mal réglée.	Configuez-la correctement en vous reportant à <Réglage des enceintes>. →15
Le son ne sort pas ou soit faisément des enceintes d'ambiance et/ou de l'enceinte centrale.	Les cordons de l'enceinte d'ambiance et/ou de l'enceinte centrale est(SON) débranché(s).	Branchez-les correctement en vous reportant à la section <Raccordement des enceintes>. →13
	L'enceinte est mal réglée.	Configuez-la correctement en vous reportant à <Réglage des enceintes> →15
	Un mode d'ambiance n'a pas été sélectionné.	Sélectionnez un mode d'ambiance. →24
	Les boutons du niveau d'écoute d'ambiance et/ou central sont au minimum.	Réglez les niveaux des enceintes à l'aide de la tonality d'essai. →17
Lorsqu'un signal de source Dolby Digital est lu par un lecteur de DVD, le son est coupé dès le début de la lecture.	Il existe de nombreuses causes possibles à ce problème suivant le type de lecteur de DVD utilisé.	Spécifiez le mode d'entrecée numérique manuel avant d'écouter une source Dolby Digital. →19
Aucun son ne sort au cours de la lecture sur un lecteur de DVD.	Le mode d'entrée est régé sur manuel numérique.	Appuyez sur la touche [INPUT MODE] pour sélectionner le mode entierement automatique. →19
Une source videoe ne peut pas être enregistrée normalement.	L'enregistrement est protégé contre la copie.	Les enregistements videoe protégés contre la copie ne peuvent pas être enregistrés.
Aucun signal de sortie video.	Le mode de son pur est activé.	Déactivé le mode de son pur. →20
L'afficheur est étant.	Le mode de son pur est activé.	Lorsque le mode de son pur est activé, l'afficheur s'estient. →20

Syntoniseur

Symptôme	Cause	Remède
Les stations de radio ne peuvent pas être captées.	Aucune antennene n'est raccordée.	Raccodéz une antennne. →14
	La gamme de fréquence n'est pas réglée correctement.	Réglez correctement la gamme de fréquence. →26
	La fréquence de la station recherche n'est pas réglée.	Réglez la fréquence de la station recherche. →26
Interférences	Bruit dû à l'allumage du moteur d'une voiture.	Installez l'antenne extérieure loin de la route.
	Bruit dû aux parasites d'un apparil électrique.	Mettez l' apparil hors tension.
	Bruit dû à la proximité d'un téléviseur.	Installez cet apparil à l'écart du téléviseur.
Une station préalablement mémorisée ne peut pas être captée même en appuyant sur la touche numérique correspondante.	La station mémorisée correspond à une fréquence qui ne peut pas être captée.	Présélectionnez une station dont la fréquence peut être captée. →27
	La mémoire de préselection a été effacée car le cordon d'alimentation a été débranché pendant une longue période.	Présélectionnez à nouveau la station. →27

Télécommande

Symptôme	Cause	Remède
La commande à distance de l'appareil est impossible.	La télécommande est réalisée sur le mode de fonctionnement du lecteur de DVD.	Appuyez sur l'une des touches d'entrée pour sélectionner le mode de fonctionnement approprié.
	Les piles sont déchargées.	Remplacez les piles.
	La télécommande est trop loin de l'appareil, l'angle de commande est trop grand ou il y a un obstacle entre le ceturreille et la télécommande.	Utilisez la télécommande dans la zone de fonctionnement.→7
	La télécommande n'a pas été réalisée sur le mode de fonctionnement du lecteur de DVD Kenwood que vous souhaitez commander.	Appuyez sur la touche [CD/DVD] ou [DVD/6CH] pour activer le mode de fonctionnement de l'appareil sur lequel vous souhaitez agir avant de l'utiliser.

Réinitialisation du micro-ordinateur

Il se peut que le micro-ordonateur présente un dysfonctionnement (l'appareil ne fonctionne pas ou présente un affichage erreur) si le câble d'alimentation est débranché alors que l'alimentation est sur ON ou en raison de facteurs externes. Si ceci se produit, effectuez les opérations suivantes pour réinitialiser le micro-ordonateur et ramener l'appareil en état de fonctionnement normal.

• Veuillez noter que la réinitialisation du micro-ordinateur effacera le contenu de la mémoire et ramènera l'appareil à l'état de sortie d'usine.

Secours de la mémoire

Notez que les éléments suivants seront effacés du contenu de la mémoire si le cordon d'alimentation est débranché de la prise secteur pendant environ 1 jour.

• Réglages du sélecteur d'entrée
• Niveau de volume
• Niveau BASS, TREBLE, INPUT, TONE ON/OFF Mode ACTIVE EQ
• Niveau d'atténuateur
• Réglage des enceintes
• Réglage du son (Niveau d'entrée, Mode d'écoute nocturne, Mode Panorama, Mode Dimension, Mode Largeur centre)
• Réglage du mode d'écoute
• Réglage du symphoniseur

En ce qui concerne les produits à nettoyer les verres de contact

Ne pas utiliser de nettoyeur de contact car ceci pourrait provoquer un mauvais fonctionnement. ATTENTION en particulier aux nettoyeurs de contact contenant de l'huile car ils risquent de déformer les éléments de plastique.

Entretien de l'appareil

Si la face avant ou le coffret sont sales, les nettoyer avec un chiffon propre et sec. N'utiliser ni diluant, essence, alcool, etc., car ces produits peuvent décolorer les surfaces.

Section AUDIO

Puissance de sortie nominale en mode STEREO (63 Hz - 12,5 kHz, 0,7% distortion harmonique totale à 6 Ω)............100 W + 100 W

Puissance de sortie effective en mode STEREO RMS (1 kHz, 10% distorsion harmonique totale à 6Ω) 120 W + 120 W

Puissance de sortie effective en mode SURROUND FRONT (Avant) (1 kHz, 0,7% distorsion harmonique totale à 6 Ω, une voie pilotée).100 W + 100 W (1 kHz, 10% distorsion harmonique totale à 6 Ω, une voie pilotée).120 W + 120 W CENTER (Centrale)

(1 kHz, 0,7 % distorsion harmonique totale à 6 Ω, une voie pilotée). 100 W

(1 kHz, 10 % distorsion harmonique totale à 6 Ω, une voie pilotée) 120 W SURROUND (Ambiance)

(1 kHz, 0,7 % distorsion harmonique totale à 6 Ω, une voie pilotée) 100 W + 100 W

(1 kHz, 10% distorsion harmonique totale à 6 Ω, une voie pilotée) 120 W + 120 W

Distorsion harmonique totale : 0,05 % (1 kHz, 50 W, 6 Ω)

Réponse en fréquence (IHF'66) CD/DVD 20 Hz - 70 kHz, +0 dB -3,0 dB

Rapport signal-bruit (IHF'66) CD/DVD 100 dB

Sensibilité / impédance d'entrée CD/DVD, AUX, MD/TAPE, VIDEO 1, VIDEO 2...550 mV / 40 kΩ AV AUX...550 mV / 50 kΩ DVD/6CH INPUT...550 mV / 27 kΩ

Niveau / impédance de sortie REC OUT (MD/TAPE, VIDEO 1)............550 mV / 470 Ω PRE OUT (SUBWOOFER)............1,5 V / 1,5 kΩ

Contrôle de tonalité BASS. ±10 dB (à 100 Hz) TREBLE. ±10 dB (à 10 kHz)

Fréquence d'échantillonnage 32 kHz, 44,1 kHz, 48 kHz, 96 kHz

Niveau / longueur d'onde d'entrée Optique........................................................... -15 dBm -21 dBm / 660 nm ±30 nm

Niveau / impédance Coaxial : 0,5 Vp-p / 75 Ω

Sectionvideo

Entrées / impédance VIDEO VIDEO (composite) 1 Vp-p / 75 Ω

Sorties / impédance VIDEO VIDEO (composite) 1 Vp-p / 75 Ω

Section syntoniseur FM

Plage de fréquence d'accord : 87,5 MHz - 108,0 MHz

Sensibilité usable (DIN à 75 Ω) MONO 1,3 μV / 13,2 dBf (40 kHz DEV., S/N 26 dB) STEREO 45 μV / 42,1 dBf (46 kHz DEV., S/N 46 dB)

Distorsion harmonique totale (DIN à 1 kHz) MONO 0,2% (entrée 71,2 dBf) STEREO 0,8% (entrée 71,2 dBf)

Rapport signal-bruit (pondéré DIN à 1 kHz) MONO 65 dB (40 kHz DEV., entrée 71,2 dBf) STEREO 60 dB (46 kHz DEV., entrée 71,2 dBf)

Déphasage des deux voies (DIN 1 kHz) 36 dB Sélectivité (DIN ±300 kHz) 64 dB Réponse en fréquence (30 Hz - 15 kHz) +0,5 dB, -3,0 dB

Section syntoniseur AM

Plage de fréquence d'accord : 531 kHz - 1.602 kHz Sensibilité utilisable (30% mod., S/N 20 dB) 16 μV / (600 μV/m)

Rapport signal-bruit (30% mod.) 50 dB (60 dBμV entrée EMF)

Généralités

Consommation 250W

La consommation de puissance en état d'attente est inférieure à 0,6 W

1. Kenwood suit une politique de progrès continus en matière de développement. Pour cette raison, les spécifications peuvent être modifiées sans notification.
2. Il est possible que les appareils ne soient pas aussi performants dans un environnement très froid (à une température de gel).

Pour votre référence

Inscrivez le numéro de série, que vous trouverez à l'arrière de l'appareil, dans les espaces prévus de la carte de garantie et dans l'espace prévu ci-dessous. Indiquez les numéros de module et de série au cas où vous devrez faire appel à votre concessionnaire pour des renseignements ou réparations de cet appareil.

Modèle Numéro de série
