SDW 499 WH - Lave-vaisselle PROLINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle pose libre
Marque	PROLINE
Modèle	SDW 499 WH / SDW 499 SILVER
Nombre de couverts	9
Classe d'efficacité énergétique	A+
Consommation d'énergie annuelle	222 kWh/an
Consommation d'eau annuelle	2520 litres/an
Niveau sonore	49 dB(A)

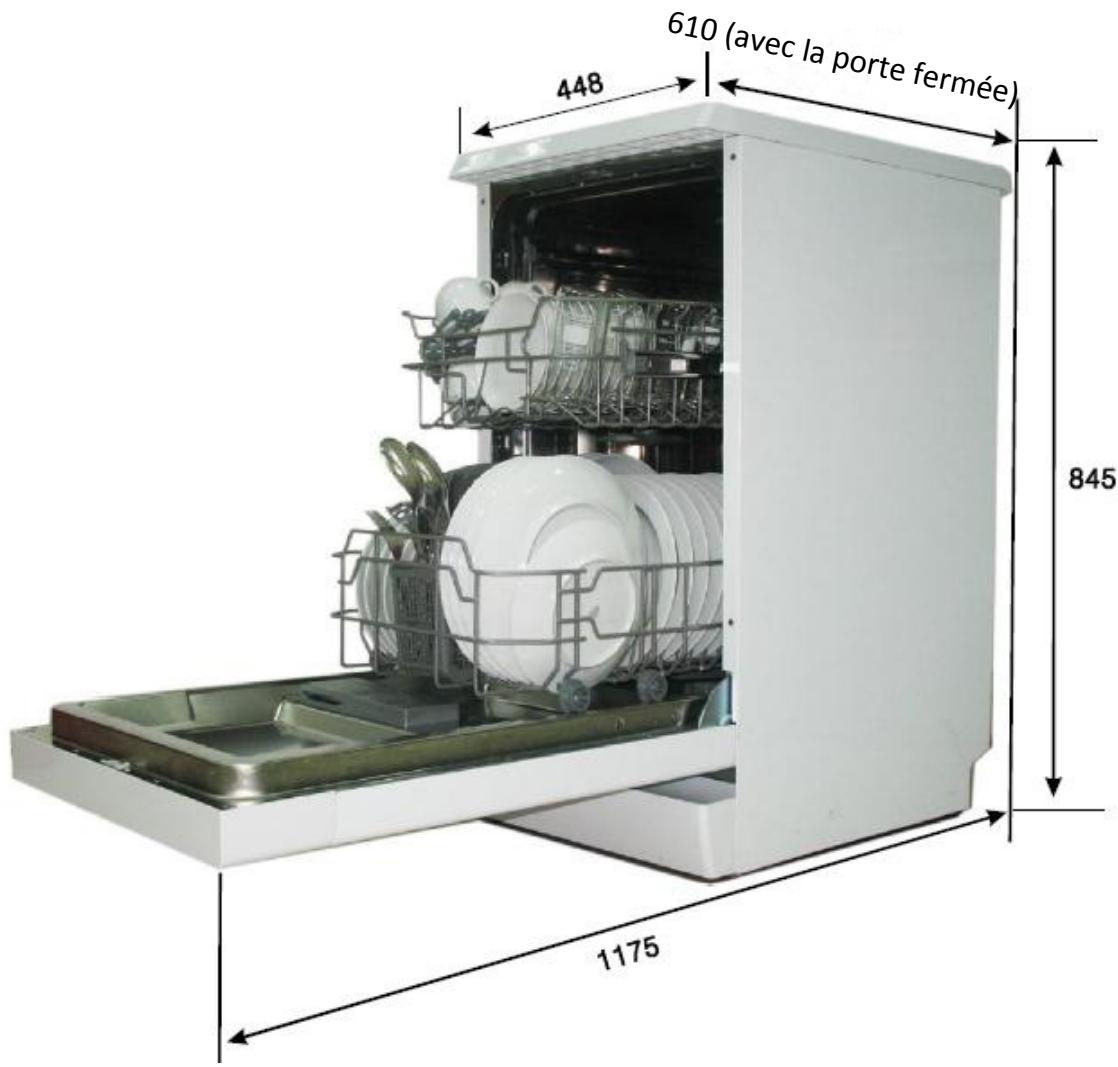

Dimensions (H × L × P)	845 × 448 × 610 mm
Tension/Fréquence	220-240 V ~ 50 Hz
Puissance maximale	2100 W
Pression d'eau admissible	0,04 à 1 MPa
Programmes de lavage	6 programmes : Intensif, Normal, Eco, Verres, 90 minutes, Express
Fonctions spéciales	Départ différé, demi-charge, verrouillage sécurité enfants
Adoucisseur d'eau	Oui, réglable (H1 à H6)
Distributeur de liquide de rinçage	Oui, réglable (6 niveaux)
Type de détergent	Poudre, liquide ou pastilles 3-en-1
Capacité du réservoir de sel	Environ 1,5 kg
Système de filtration	Filtre principal, filtre central et micro-filtre
Sécurité	Fermeture de porte, verrouillage enfants, protection contre les fuites (code E4)
Entretien	Nettoyage régulier des filtres, des bras d'aspersion et de la porte
Installation	Raccordement eau froide, vidange vers colonne de 40 mm, hauteur max 1000 mm
Câble d'alimentation	Non amovible, ne pas utiliser de rallonge
Poids	Non spécifié

FOIRE AUX QUESTIONS - SDW 499 WH PROLINE

Comment installer le tuyau d'arrivée d'eau ?

Raccordez le tuyau d'arrivée d'eau (connecteur femelle 3/4") au robinet d'eau froide. Serrez fermement avec les rondelles en place. La pression doit être entre 0,04 et 1 MPa. Refermez le robinet après usage.

Comment régler l'adoucisseur d'eau ?

Maintenez le bouton ▷|| enfoncé jusqu'à ce que 'H3' clignote. Appuyez plusieurs fois sur ▷|| pour choisir H1 à H6 selon la dureté de l'eau. Confirmez avec le bouton ⏻. Le sel spécial lave-vaisselle est nécessaire.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que l'appareil est sous tension, que la porte est bien fermée et que le fusible/disjoncteur est en état. Assurez-vous que le robinet d'eau est ouvert.

Comment nettoyer les filtres ?

Tournez le dispositif de filtrage dans le sens inverse des aiguilles d'une montre pour le déverrouiller. Séparez les filtres et rincez-les sous l'eau courante avec une brosse souple. Replacez en tournant dans le sens des aiguilles jusqu'au verrouillage. Ne jamais faire fonctionner sans filtres.

Que signifie le code d'erreur E1 ?

Le code E1 indique que l'arrivée d'eau prend trop de temps. Causes possibles : robinet fermé, arrivée d'eau obstruée ou pression d'eau insuffisante. Vérifiez ces points.

Comment charger correctement les couverts ?

Placez les couverts dans le panier avec les poignées vers le bas. Les couteaux et fourchettes pointus doivent être orientés pointe vers le bas ou en position horizontale pour éviter les blessures.

Quels détergents utiliser ?

Utilisez exclusivement du détergent spécial lave-vaisselle (poudre, liquide ou pastilles). Pour les pastilles 3-en-1, il est recommandé d'ajouter du liquide de rinçage pour un meilleur séchage.

Comment activer le verrouillage sécurité enfants ?

Appuyez simultanément sur les boutons 1/2 et √ jusqu'à ce que l'indicateur de verrouillage s'allume. Pour désactiver, refaites la même opération jusqu'à ce que l'indicateur s'éteigne.

Pourquoi y a-t-il des traces blanches sur la vaisselle ?

Cela peut être dû à une eau dure ou à un réglage insuffisant de l'adoucisseur. Augmentez la consommation de sel ou le réglage du liquide de rinçage. Nettoyez l'intérieur avec une éponge humide et du détergent.

Comment entretenir les bras d'aspersion ?

Retirez régulièrement les bras d'aspersion en dévissant ou en tirant dessus. Lavez-les sous l'eau courante pour éliminer les obstructions. Assurez-vous qu'ils tournent librement après remontage.

MODE D'EMPLOI SDW 499 WH PROLINE

Branchement à l'arrivée d'eau 8

Mise à niveau....9

FONCTIONNEMENT....9

Recommendations et mises en garde générales ...... 9

Chargement des paniers.... 10

Utilisation de l'adoucisseur d'eau ....13

Utilisation du liquide de rinçage et distributeur de détergent ....15

Programmes de lavage....17

Démarrage du lave-vaisselle ....18

NETTOYAGE ET ENTRETIEN....20

Nettoyage du dispositif de filtrage....20

Nettoyage de la porte....21

Nettoyage des bras d'aspersion 21

Précautions contre le gel....21

GUIDE DE DÉPANNAGE....21

FICHE PRODUIT 24

AVERTISSEMENTS

Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que:

• des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels;
• des fermes;
• l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel;
• des environnements du type chambres d'hôtes.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles)

sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

Les détails concernant la méthode et la fréquence du nettoyage sont définis en page 20&21 dans la section de “NETTOYAGE ET ENTRETIEN”.

Il convient que la porte ne soit pas

laissée en position ouverte dans la mesure où cela pourrait présenter un danger de basculement.

MISE EN GARDE: Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe vers le bas ou en position horizontale.

Les ensembles de raccordement neufs fournis avec l'appareil doivent être utilisés; il convient de ne pas réutiliser les ensembles de raccordement usagés.

Les informations sur la façon de charger le lave-vaisselle sont définies en pages 10&13 dans la section "CHARGEMENT DES PANIERS".

La pression minimale admissible pour l'arrivée d'eau est de 0.04 MPa.

La pression maximale admissible pour l'arrivée d'eau est de 1 MPa.

La fiche de prise de courant doit demeurer facilement accessible après l'installation de l'appareil.

Le nombre maximal de couverts à laver par ce lave-vaisselle est de 9 couverts.

Nos emballages / produits peuvent faire l'objet d'une consigne de tri, pour en savoir plus : www.quefairedemesdechets.fr

INSTRUCTIONS IMPORTANTES DE SÉCURITÉ

• Le lave-vaisselle ne doit être utilisé que pour le lavage de la vaisselle et des ustensiles de cuisine.
• Ne déconnectez jamais l'appareil du réseau électrique en tirant sur le câble d'alimentation, saisissez toujours la prise.
• Ne touchez jamais le lave-vaisselle lorsque vous êtes pieds nus ou que vous avez les mains ou les pieds mouillés.
• N'ouvrez pas la porte durant un cycle de lavage car de la vapeur et de l'eau chaude pourraient être éjectées du lave-vaisselle.
• Si vous souhaitez vous débarrasser d'un appareil hors d'usage comportant une serrure / un loquet sur la porte, veillez à ce que celui-ci soit désactivé afin d'éviter que des enfants ne se retrouvent enfermés à l'intérieur en jouant.
• Ne laissez pas les enfants grimper sur la porte du lave-vaisselle et ne mettez aucun objet lourd sur la porte lorsqu'elle est ouverte; cela risquerait de déséquilibrer l'appareil.

DESCRIPTION

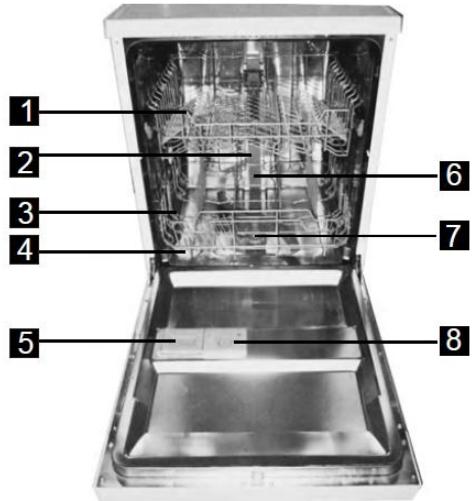

Vue avant (Intérieur)

1. Étagère porte-tasses
2. Panier supérieur
3. Panier inférieur
4. Réservoir de sel
5. Compartiment à détergent

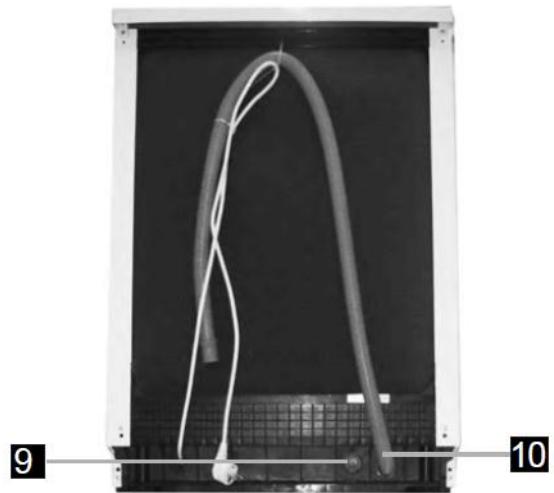

Vue arrière

1. Bras d'aspersion supérieur
2. Dispositif de filtrage
3. Distributeur de liquide de rinçage
4. Valve d'arrivée d'eau
5. Tuyau de vidange

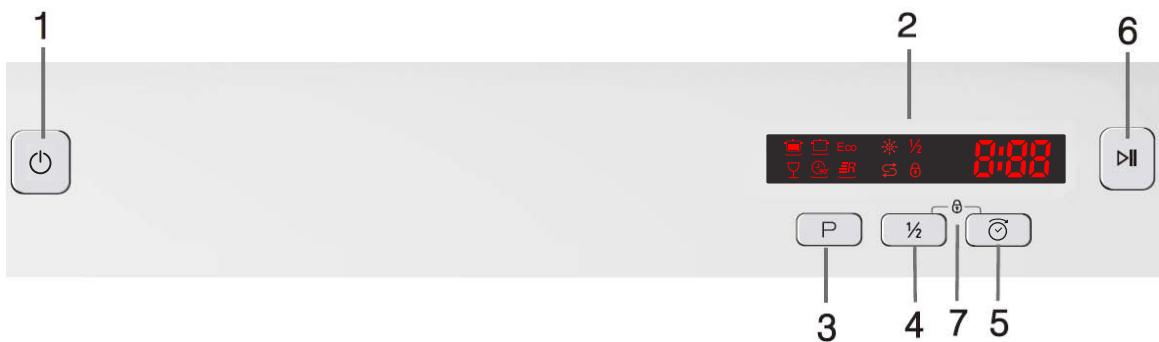

Panneau de contrôle

Présentation

Bouton marche/arrêt

1. Affichage indiquant la durée de lavage, le départ différé et les indicateurs lumineux suivants:

- Indicateurs lumineux des programmes de lavage

Intensif

Normal

Lavage

économique

Verres

90 minutes

Express

- Autres indicateurs lumineux :

Remplissage

du liquide de rinçage

Fonction

demi-charge

Remplissage

du compartiment de sel

Verrouillage

sécurité enfants

1. P Bouton de programme de lavage
2. 1/2 Bouton de fonction demi-charge
3. √ Bouton de départ différé
4. ▷|| Bouton de Départ/Pause
5. Fonction de verrouillage sécurité enfants

- Appuyez simultanément sur les deux boutons ( 12+ √) pour activer ou désactiver cette fonction.

Avant de brancher le lave-vaisselle à l'alimentation, vérifiez que la tension indiquée sur la plaque signalétique de votre lave-vaisselle correspond à la tension de votre domicile.

Cet appareil doit être relié à la terre. Le fabricant n'est pas responsable pour les dommages se produisant à cause de l'utilisation de l'appareil sans mise à la terre.

AVERTISSEMENT : Coupez l'alimentation électrique avant de procéder à l'installation du lave-vaisselle.

INSTRUCTIONS D'INSTALLATION

Ce lave-vaisselle peut être installé n'importe où dans votre cuisine à partir du moment où vous disposez d'assez d'espace pour le brancher et le relier aux canalisations d'arrivée et de sortie d'eau.

Pour des raisons de sécurité, n'utilisez pas de rallonge avec cet appareil.

Branchement à l'arrivée d'eau

Tuyau d'arrivée d'eau (alimentation en eau froide)

Le tuyau d'arrivée d'eau de la machine se termine par un connecteur femelle de 3/4". La canalisation doit donc comporter un connecteur mâle similaire ainsi qu'un robinet d'arrêt à proximité.

Vissez le connecteur droit du tuyau d'arrivée au robinet et serrez fermement; les rondelles doivent impérativement être bien en place à chaque extrémité du tuyau.

Pression d'eau

Pour que l'appareil fonctionne parfaitement, la pression d'arrivée d'eau doit être comprise entre 0,04 MPa et 1MPa. L'arrivée d'eau se contrôle au moyen d'un "interrupteur de pression"; ainsi, si la pression des canalisations n'est pas assez forte, le lave-vaisselle mettra plus de temps à se remplir et pourra ne pas fonctionner.

AVERTISSEMENT: Refermez le robinet après usage.

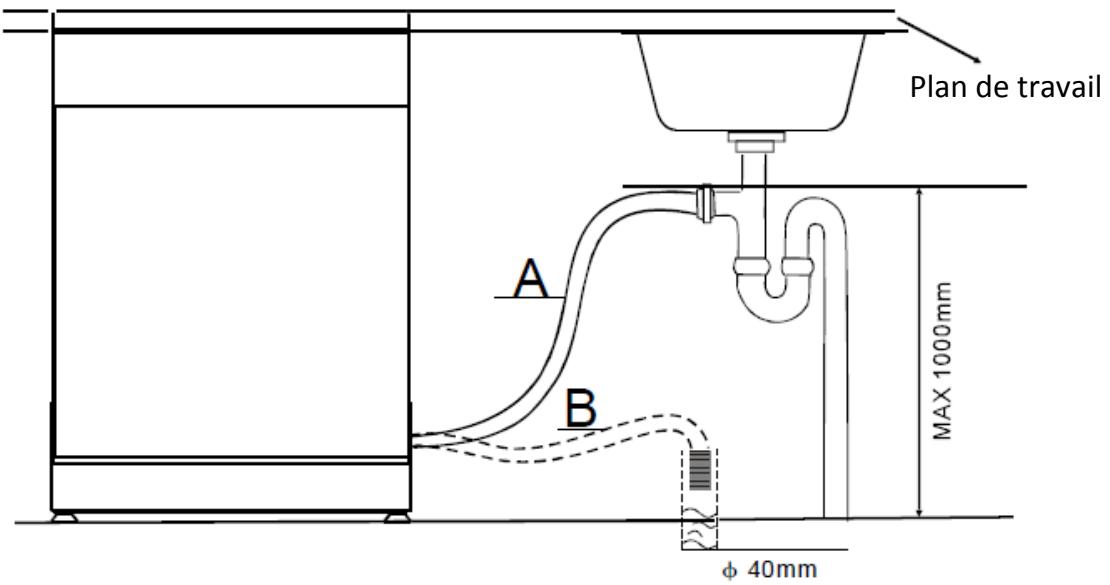

Branchement à l'évacuation d'eau

Insérez le tuyau de vidange dans un tuyau d'évacuation ou une colonne d'évacuation.

L'extrémité du tuyau doit être raccordée à un tuyau d'évacuation dont la hauteur maximale doit être de 1000 mm au-dessus de la base du lave-vaisselle. L'autre extrémité du tuyau ne doit pas être immergée dans l'eau pour éviter tout risque de reflux.

Le diamètre de la colonne d'évacuation doit être d'au moins 40 mm afin de permettre une entrée d'air autour de l'extrémité du tuyau d'évacuation.

Si des fuites sont détectées, coupez immédiatement l'alimentation en eau et vérifiez tous les raccords de tuyaux. Resserrez les raccords si nécessaire.

Si, pour une raison quelconque, vous n'êtes pas en mesure d'arrêter la fuite vous-même, veuillez consulter un plombier qualifié.

Mise à niveau

Placez le lave-vaisselle sur une surface plane et stable.

Il est très important que le lave-vaisselle soit parfaitement de niveau pour lui permettre de fonctionner correctement. Le cas échéant, réglez les pieds pour corriger la position.

FONCTIONNEMENT

Ce lave-vaisselle nettoie la vaisselle en aspergeant un mélange d'eau propre et de détergent (sous pression) sur la surface sale des ustensiles. L'eau est pompée par le bras d'aspersion en rotation, passe par un filtre qui enlève les restes de nourriture et les particules sales, puis retourne dans le bras d'aspersion.

L'eau sale est pompée et remplacée par de l'eau propre à la fin de chaque cycle (le nombre de fois dépend du cycle utilisé).

REMARQUE :

Une eau trop dure affecte le fonctionnement du lave-vaisselle. L'eau dure provoque également des dépôts d'hydroxyde de calcium (pellicule blanche) et/ou de tartre sur la surface intérieure en inox de la cuve et sur la résistance du lave-vaisselle, située dans le puisard sous la grille amovible du filtre.

Pour minimiser les conséquences de ce problème, il est recommandé de faire fonctionner le lave-vaisselle à vide avec 1 verre de vinaigre blanc (au moins une fois par semaine).

Recommandations et mises en garde générales

Avant d'utiliser le lave-vaisselle pour la première fois, il est conseillé de lire les instructions ci-dessous pour savoir quels types d'articles mettre au lave-vaisselle, et comment.

Avant d'insérer la vaisselle dans l'appareil, vous devez:

• Enlever le gros des résidus alimentaires (ex: os) qui risqueraient de boucher le filtre ou d'abîmer la pompe de lavage.
• Faire tremper les résidus brûlés au fond des poêles et des casseroles avant de les mettre au lave-vaisselle.

Il n'est en revanche pas nécessaire de rincer la vaisselle sous le robinet avant de la mettre dans la machine.

AVERTISSEMENTS:

• Faites en sorte que toute la vaisselle tienne bien en place et ne risque pas de se renverser ou de gêner la rotation du bras d'aspersion au cours du cycle.
• Les récipients (tasses, bols, saladiers, verres, casseroles) doivent impérativement être placés avec l'ouverture vers le bas et toutes les éventuelles cavités en biais, faute de quoi l'eau risque de rester piégée à l'intérieur.
• N'empilez pas les articles à laver les uns sur les autres.
• Évitez de placer les verres trop près les uns des autres: ils risqueraient de se heurter et de se casser.
• Chargez les articles les plus volumineux ou ceux qui sont les plus difficiles à nettoyer dans le panier inférieur.
• Vérifiez que tous les articles à laver peuvent être lavés au lave-vaisselle.

Articles ne pouvant pas aller au lave-vaisselle:

• Plats et couverts en bois
• Objets d'artisanat
• Plats en plastique (sauf indication contraire)
• Plats (et autres objets) en cuivre, en étain, en zinc ou en laiton
• Plats en aluminium
• Argenterie
• Verres en cristal
• Articles portant des décorations (sauf indication contraire)

Chargement des paniers

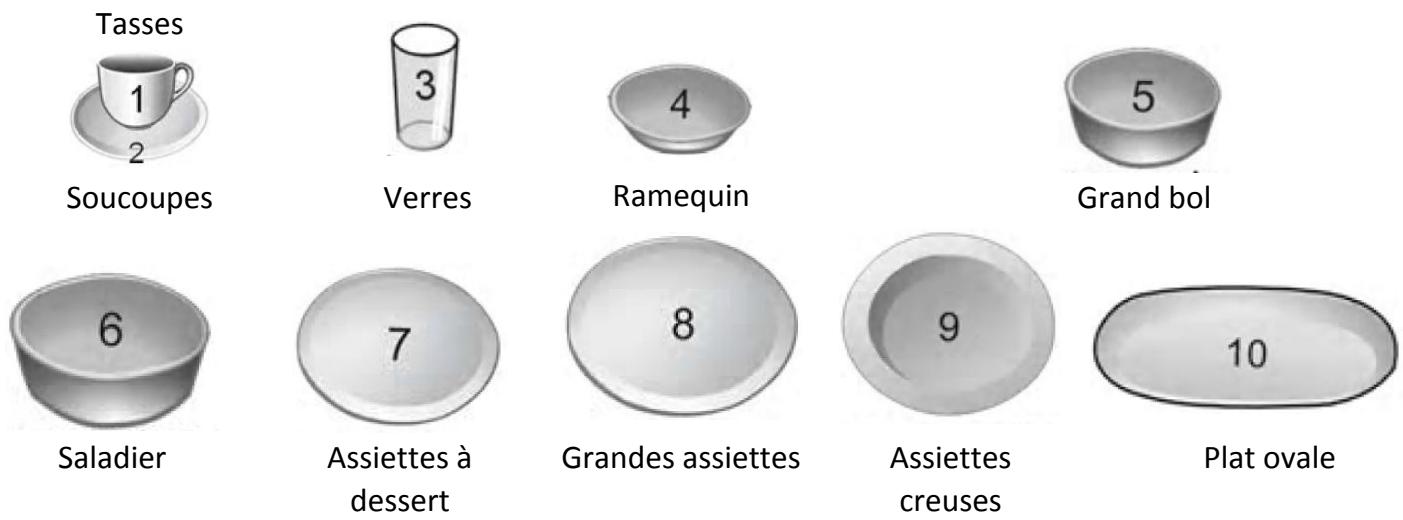

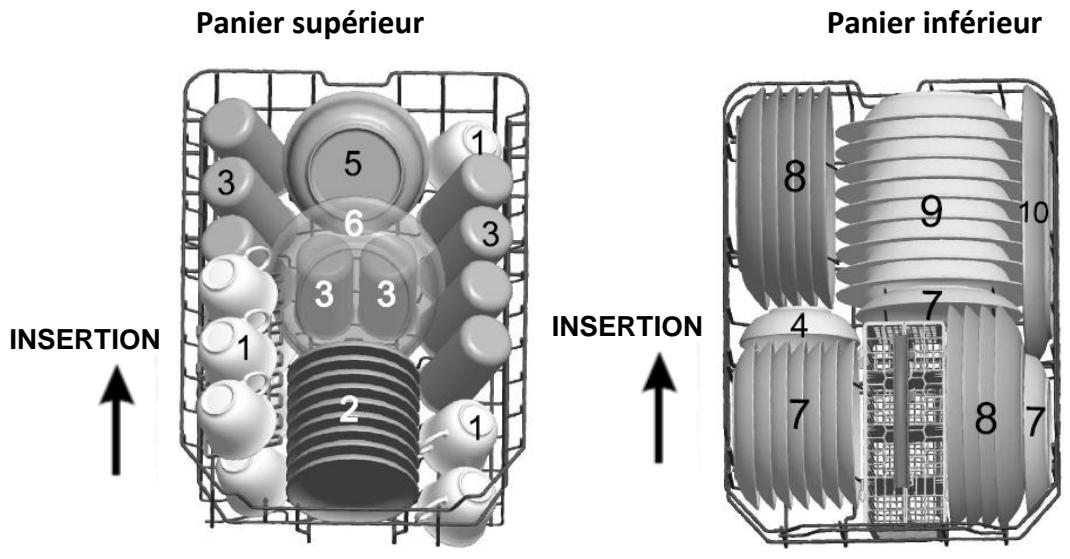

Chargement des paniers supérieur et inférieur

Le panier supérieur est conçu pour accueillir les articles de vaisselle les plus délicats et les plus légers, comme les verres, les tasses et leurs soucoupes, ainsi que les petits bols et les plats peu profonds.

Le panier inférieur est conçu pour accueillir les casseroles, les couvercles, les assiettes, les saladiers, les couverts, etc.

Les plats et les grands couvercles doivent être disposés de préférence sur les bords du panier, en veillant à ce que le bras d'aspersion supérieur puisse tourner librement.

La vaisselle doit être disposée de manière à ce que l'eau puisse atteindre toutes les surfaces.

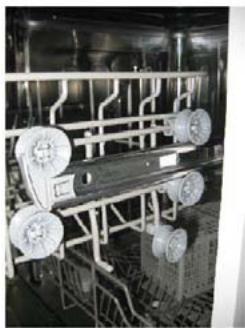

Le panier supérieur est équipé d'une étagère porte-tasses.

Pour les charges réduites, l'étagère porte-tasses supplémentaire peut être repliée si nécessaire, comme illustré ci-dessous.

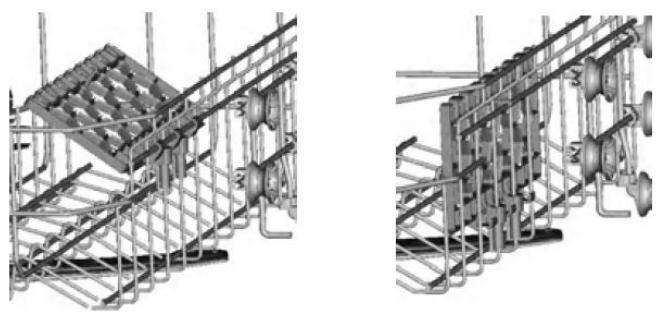

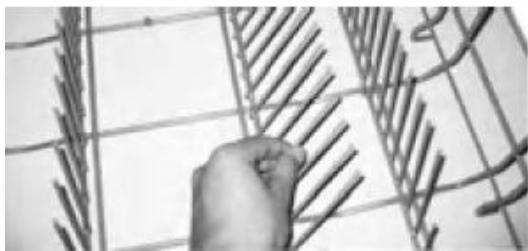

Les supports d'assiettes peuvent être mis à l'horizontale afin de gagner de la place dans le panier inférieur, lorsque vous devez laver un plat très volumineux, par exemple.

Le panier supérieur est réglable en hauteur. Pour le monter ou le descendre, procédez de la manière suivante :

1. Sortez le panier en le faisant glisser puis en le soulevant.
2. Placez le panier à la hauteur désirée (la hauteur doit absolument être la même à droite et à gauche).
3. Rebasculez les arrêts de façon à bloquer le panier sur les rails.

Position inférieure

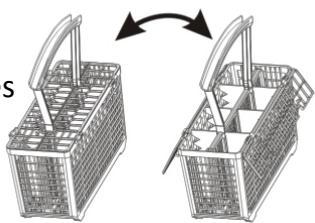

Chargement du panier à couverts

Les couverts doivent être disposés en ordre à l'intérieur du panier, avec les poignées orientées vers le bas. Pour plus de sécurité, insérez les couteaux et les fourchettes en les tenant par les poignées.

Lors du chargement, faites attention à ne pas vous blesser avec les lames des couteaux.

Assurez-vous que les ustensiles tranchants ne dépasser pas du panier.

1. Cuillères de service

1. Couteaux

1. Fourchettes de service

1. Petites cuillères

1. Louches

Utilisation de l'adoucisseur d'eau

La dureté de l'eau dépend de l'endroit où l'on se trouve. Si vous utilisez de l'eau dure avec votre lave-vaisselle, des dépôts se formeront sur la vaisselle. Cet appareil est équipé d'un dispositif spécial d'adoucisseur d'eau fonctionnant avec un réservoir de sel pour éliminer le calcaire et les minéraux présents dans l'eau.

ATTENTION:

• Utilisez uniquement du sel spécialement conçu pour lave-vaisselle domestique !
• N'utilisez pas du sel de table: il contient des substances insolubles susceptibles d'endommager le système d'adoucissement.
• Remplissez le réservoir de sel avant de lancer le programme de lavage. Ainsi, l'excès de solution saline sera immédiatement emporté par l'eau; la présence prolongée d'eau salée dans le réservoir crée un risque de corrosion.
• Si vous prévoyez d'utiliser des pastilles pour lave-vaisselle pour vos besoins de lavage, il ne sera pas nécessaire d'utiliser de sel ou d'agent de rinçage mais veuillez

noter que l'indicateur de remplissage du compartiment de sel ↔ restera allumé sur le panneau de contrôle. Ceci est normal et n'affectera pas la performance de votre lave-vaisselle.

Réglage de la consommation de sel

1. Une fois que le lave-vaisselle est en marche, accédez au mode de réglage de la consommation de sel en maintenant la touche ▷∥ enfoncée jusqu'à ce que la valeur "H3" (réglage par défaut) clignote sur l'affichage.
2. Alors que la valeur clignote, appuyez plusieurs fois sur ▷II pour sélectionner le réglage de H1 à H6 adapté à la dureté de l'eau.
3. Appuyez sur ⏻ pour confirmer le réglage.

DURETÉ DE L’EAU				Affichage	Consommation de sel (grammes/cycle)
°dH	°fH	°Clarke	mmol/l
0~5	0~9	0~6	0~0,94	H1	0
6~11	10~20	7~14	1,0~2,0	H2	9
12~17	21~30	15~21	2,1~3,0	H3	12
18~22	31~40	22~28	3,1~4,0	H4	20
23~34	41~60	29~42	4,1~6,0	H5	30
35~55	61~98	43~69	6,1~9,8	H6	60

REMARQUE :

1 °dH=1,25 °Clarke=1,78 °fH=0,178mmol/l

°dH: Degré allemand

°fH : Degré français

°Clarke: Degré britannique

Remplissage du réservoir de sel

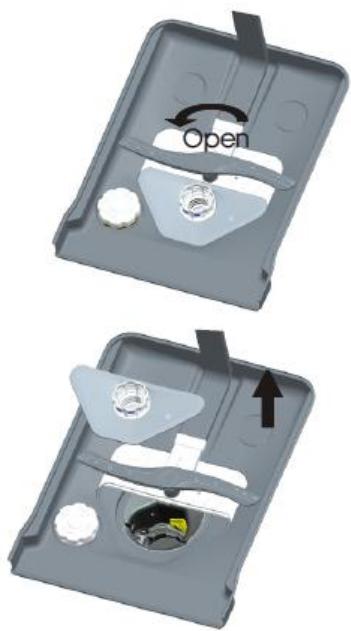

1 Dévissez le bouchon du réservoir de sel en le tournant dans le sens contraire des aiguilles d'une montre.

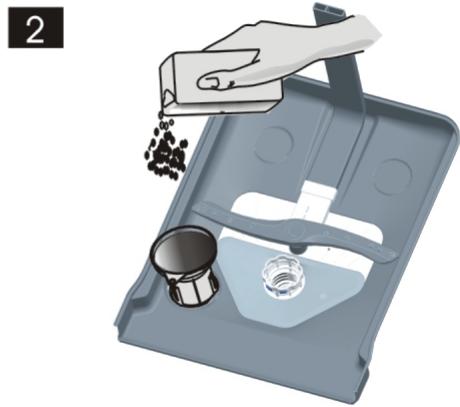

2 Placez l'entonnoir fourni dans l'ouverture du réservoir de sel. Versez environ

1,5kg de sel dans le réservoir.

Remettez le bouchon en place en le vissant dans le sens des aiguilles d'une montre.

REMARQUE : Ne rajoutez du sel dans le réservoir que si l'indicateur lumineux du sel

s'allume. Il se peut que l'indicateur reste allumé un certain temps alors que le compartiment de sel a été rempli, cela dépend de la vitesse à laquelle le sel se dissout.

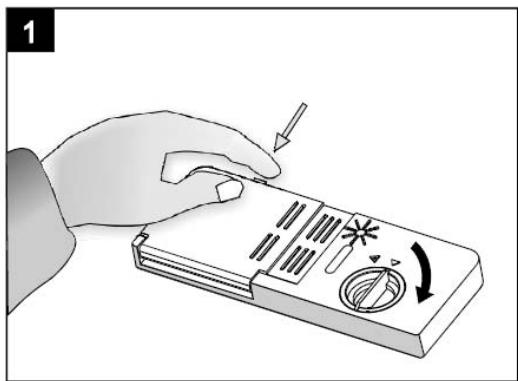

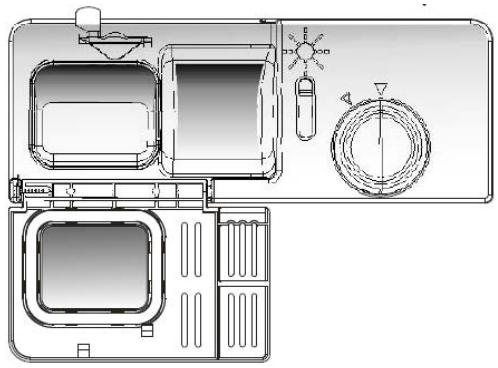

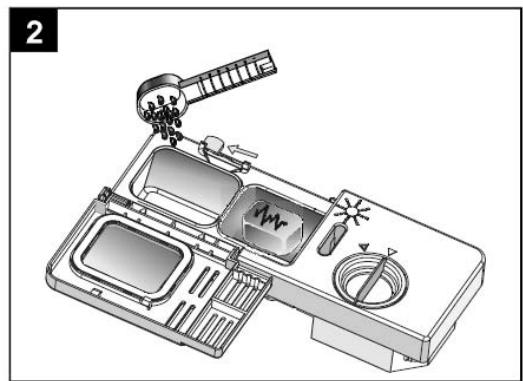

Utilisation du liquide de rinçage et du distributeur de détergent

Le liquide de rinçage aide la vaisselle à sécher plus vite et permet d'éviter la formation de tartre et de taches. Il se déverse automatiquement dans l'eau lors du cycle de rinçage final.

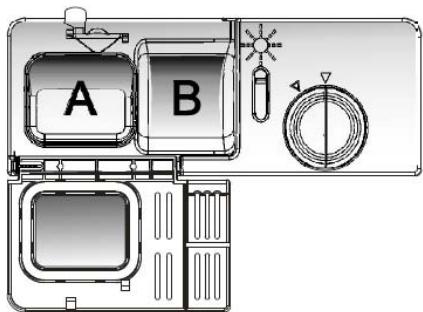

Les distributeurs de détergent et de liquide de rinçage sont situés du côté intérieur de la porte: le distributeur de détergent à gauche et le distributeur de liquide de rinçage à droite.

Remplissage du réservoir de liquide de rinçage

1 Tournez le bouchon du réservoir dans le sens inverse des aiguilles d'une montre pour l'ouvrir.
2 Versez le liquide de rinçage jusqu'à ce que le réservoir soit plein.

- L'indicateur visuel de niveau à côté du bouchon doit être entièrement sombre.

3 Replacez le bouton en le tournant dans le sens des aiguilles d'une montre.

REMARQUE : Lorsque l'indicateur visuel devient clair, ou lorsque l'indicateur du niveau de liquide s'allume, le réservoir a besoin d'être rempli de nouveau.

Réglage du réservoir du liquide de rinçage

Le réglage par défaut est de 5 pour ce lave-vaisselle. Il existe au total 6 réglages disponibles.

La quantité de liquide de rinçage distribuée est proportionnelle à la position du sélecteur.

1. Pour modifier le réglage, ôtez le bouchon du réservoir.
2. À l'aide d'un tournevis (non fourni), tournez le sélecteur jusqu'au cran souhaité.
3. Replacez le bouton en le tournant dans le sens des aiguilles d'une montre.

REMARQUE : Si la vaisselle est terne ou présente des taches circulaires, la quantité de liquide de rinçage doit être augmentée. Si la vaisselle est collante ou présente des rayures blanchâtres, la quantité de liquide doit être diminuée.

Remplissage du détergent

Pour ouvrir le couvercle du compartiment à détergent, appuyez doucement sur le bouton d'ouverture.
2 Versez le détergent, puis refermez soigneusement le couvercle.

A détergent pour le cycle de lavage principal
B détergent pour le prélavage

REMARQUE : N'utilisez que du détergent conçu spécifiquement pour lave-vaisselle. Pour un meilleur résultat, il est important d'utiliser un détergent de bonne qualité.

Afin d'obtenir de meilleures performances de séchage, il est recommandé d'utiliser un agent de rinçage lors de l'utilisation d'une pastille « 3-en-1 » ou « tout-en-1 ».

Programmes de lavage

Programme	Degré de saleté	Description du cycle	Quantité recommandée de détergent pour le prélavage/lavage	Durée du lavage (min.)	Énergie (kWh)	Eau (L)	Le liquide de rinçage est-il nécessaire ?
Intensif	Pour une vaisselle très sale et les casseroles, poêles et plats avec des résidus alimentaires séchés.	Prélavage (50°C)Lavage (60°C)RinçageRinçageRinçage (70°C)Séchage	5/22 g	165	1,4	16,5	Oui
Normal	Pour une vaisselle raisonnablement sale, par exemple assiettes, verres et poêles pas trop sales.	Prélavage (45°C)Lavage (55°C)RinçageRinçage (65°C)Séchage	5/22 g	175	1,1	13	Oui
*Eco	Cycle standard journalier pour une vaisselle normalement sale, telle que casseroles, assiettes et verres.	Prélavage Lavage (45°C)Rinçage (65°C)Séchage	5/22 g	190	0,78	9	Oui
Verres	Pour une vaisselle légèrement sale ne nécessitant pas un séchage approfondi.	Prélavage Lavage (40°C)RinçageRinçage (60°C)Séchage	5/22 g	125	0,75	13,5	Oui
90 minutes	Pour une vaisselle légèrement sale ne nécessitant pas un séchage approfondi.	Lavage (65°C)RinçageRinçage (65°C)Séchage	27 g	90	1,15	11,5	Oui
Express	Lavage rapide pour une vaisselle légèrement sale.	Lavage (45°C)Rinçage (50°C)Rinçage (55°C)	20 g	30	0,7	10	Non

* Programme de comparaison pour EN 50242
Les informations de comparaison étant en conformité avec la norme EN 50242, comme suit :

- Capacité : 9 couverts

- Position du panier supérieur : Position basse

- Position de réglage du liquide de rinçage : 6

- Durée du mode de veille : 30 minutes.

REMARQUE :

1. La durée du lavage varie selon la température de l'eau des canalisations et selon la température ambiante.
2. La consommation d'énergie en mode de veille est de 0,49W (avec la porte ouverte), et en mode hors tension, de 0,45W.

Démarrage du lave-vaisselle

1. Ouvrez le robinet d'eau.
2. Ouvrez la porte du lave-vaisselle.
3. Vérifiez les filtres.

- Assurez-vous qu'ils sont propres et placés correctement. Reportez-vous au paragraphe "Nettoyage et entretien".

1. Vérifiez que les réservoirs de sel et de liquide de rinçage sont remplis.
2. Mettez la vaisselle.

- Assurez-vous que le bras d'aspersion peut tourner librement.

1. Versez la quantité requise de détergent dans le distributeur (voir le tableau "Programmes de lavage").

2. Fermez bien la porte du lave-vaisselle.

3. Appuyez sur ⏻ pour mettre le lave-vaisselle en marche.

4. L'indicateur lumineux du programme ECO s'allumera et la durée du lavage s'affichera.

5. Sélectionnez le programme de lavage désiré en appuyant plusieurs fois sur P.

- L'indicateur lumineux du programme de lavage sélectionné s'allumera.

Intensif

Normal

Eco

Lavage

économique

Verres

90 minutes

Express

- Retardateur : Le retardateur vous permet de retarder le début d'un programme de lavage de 1 heure à 24 heures au maximum.

Appuyez plusieurs fois sur √ jusqu'à ce que le délai souhaité s'affiche, par exemple H:03 pour un départ différé 3 heures après.

Une fois le retardateur réglé, appuyez sur ▷‖ pour activer la fonction.

Pour annuler le départ différé, appuyez tout d'abord sur ▷|| puis appuyez

plusieurs fois sur √ jusqu'à ce que l'affichage indique "H:00".

1. Si vous souhaitez effectuer un lavage à demi charge, appuyez sur l'indicateur lumineux correspondant s'allumera.

2. Cette fonction peut être seulement utilisée avec les programmes Intensif, Normal, Eco, Verres et 90 minutes.

3. Lorsque cette fonction est activée, le lave-vaisselle réduira automatiquement la consommation d'eau et d'énergie et la durée de lavage.

4. Démarrez le programme de lavage en appuyant sur ▷II.

5. À la fin du programme de lavage, un signal sonore retentit et le lave-vaisselle s'arrête automatiquement.
6. Afin d'éviter de vous brûler, attendez environ 15 minutes avant d'ouvrir la porte du lave-vaisselle.
7. Sortez la vaisselle.

Le cycle de lavage ne pourra pas démarrer si la porte est ouverte ou si elle est mal fermée.

N'ouvrez pas la porte tant que l'appareil fonctionne: vous risqueriez de vous brûler avec les jets d'eau bouillante.

Ajout de vaisselle supplémentaire

1. Sans éteindre la machine, appuyez sur ▷∥ pour la mettre en pause.
2. Ouvrez la porte en faisant attention à éviter la vapeur brûlante.
3. Mettez la vaisselle dans le lave-vaisselle
4. Fermez la porte et appuyez sur ▷II. Le cycle de lavage reprendra au point où il avait été interrompu.

Changement d'un programme de lavage en cours

Si vous vous êtes trompé lors du choix du programme, il est possible de changer de programme ultérieurement.

1. Appuyez sur ▷∥ pour mettre la machine en pause.
2. Appuyez sur P et maintenez ce bouton enfoncé durant 3 secondes. Vous entendrez un bip sonore.
3. Appuyez plusieurs fois sur P pour sélectionner un nouveau programme.

- L'indicateur lumineux correspondant au nouveau programme s'allumera.

1. Appuyez sur ▷|| pour démarrer le programme.

Fonction de verrouillage sécurité enfants

Cette fonction vous permet de verrouiller les boutons du panneau de contrôle. Ainsi, vos enfants ne risquent pas de démarrer accidentellement le lave-vaisselle en appuyant sur l'un des boutons.

Pour activer cette fonction, appuyez simultanément sur 12 et sur et maintenez ces boutons enfoncés jusqu'à ce que l'indicateur lumineux de verrouillage s'allume.

Pour désactiver cette fonction, appuyez et maintenez simultanément les deux boutons enfoncés jusqu'à ce que l'indicateur lumineux 📄 s'éteigne.

NETTOYAGE ET ENTRETIEN

Eteignez toujours l'appareil et débranchez le câble d'alimentation avant de procéder au nettoyage.

N'utilisez pas de solvants chimiques ou de puissants détergents, cela pourrait endommager le revêtement de l'appareil.

Nettoyez les surfaces extérieures et la cavité du lave-vaisselle avec un chiffon mouillé.

Nettoyage des filtres

Le dispositif de filtrage est constitué d'un filtre principal (1), d'un filtre central (2) et d'un micro-filtre (3).

Démontage des filtres

Tournez le dispositif de filtrage dans le sens contraire des aiguilles d'une montre pour déverrouiller les filtres de l'appareil.

Soulevez le dispositif de filtrage, puis séparez les filtres.

Rincez les filtres sous l'eau courante à l'aide d'une brosse à poils souples.

Nettoyez régulièrement les filtres. Replacez le dispositif de filtrage en le tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'il se verrouille en position.

ATTENTION : Ne faites jamais fonctionner le lave-vaisselle sans les filtres.

Nettoyage de la porte

Nettoyez les bords de la porte avec un chiffon mouillé.

Afin d'éviter que l'eau ne pénètre dans le dispositif de verrouillage de la porte et n'atteigne les composants électriques, n'utilisez pas de produits nettoyants en aérosol.

Nettoyage du bras d'aspersion

Le bras d'aspersion doit faire l'objet d'un nettoyage régulier afin d'éviter tout risque d'obstruction; il se démonte facilement.

Pour retirer le bras d'aspersion, maintenez-le en le dévissant ou tirez dessus.

Lavez le bras d'aspersion sous l'eau courante puis remettez-le en place et assurez-vous que rien ne peut gêner son mouvement de rotation.

Précautions contre le gel

Évitez de placer le lave-vaisselle dans un endroit où la température est inférieure à 0°C. Si cela s'avère indispensable, videz le lave-vaisselle, fermez la porte, débranchez le tuyau d'arrivée d'eau et videz-le.

GUIDE DE DÉPANNAGE

Problème	Causes possibles	Solutions
Le lave-vaisselle ne démarre pas	Le fusible a sauté ou le disjoncteur s'est déclenché.	Remplacez le fusible ou relancez le disjoncteur. Débranchez tous les autres appareils qui seraient branchés sur le même circuit que le lave-vaisselle.
	Le lave-vaisselle n'est pas sous tension.	Vérifiez que le lave-vaisselle est en marche et que sa porte est bien fermée. Vérifiez que le câble électrique est correctement branché.
	La porte est mal fermée.	Fermez bien la porte.
L'eau ne s'évacue pas du lave-vaisselle	Le tuyau d'évacuation est plié	Vérifiez le tuyau d'évacuation.
	Le filtre est bouché	Vérifiez les filtres (voir le paragraphe "Nettoyage du bloc de filtrage").
	L'évier de la cuisine est bouché	Vérifiez que l'évier se vide normalement. Si l'évier ne se vide pas, faites venir un
		plombier.
Formation de mousse à l'intérieur	Mauvais choix de détergent ou détergent périmé	N'utilisez que du détergent spécial pour lave-vaisselle afin d'éviter la formation de mousse. Néanmoins si cela se produit, ouvrez la porte du lave-vaisselle et laissez la mousse s'évaporer. Refermez et verrouillez la porte, puis lancez un programme de lavage pour vider l'eau. Répétez si nécessaire.
	Du liquide de rinçage a débordé.	En cas de débordement, essuyez immédiatement les coulures.
Taches sur les surfaces intérieures	Le détergent utilisé contenait du colorant.	Vérifiez que le détergent utilisé ne contient pas de colorant.
Film blanc sur les surfaces intérieures	Minéraux provenant d'une eau dure	Pour nettoyer l'intérieur, n'utilisez qu'une éponge humide avec un peu de détergent pour lave-vaisselle, et portez des gants en caoutchouc. N'utilisez jamais d'autre détergent que du détergent pour lave-vaisselle, afin d'éviter la formation de mousse.
Taches de rouille sur les couverts	Les couverts lavés ne résistent pas à la corrosion.
	Du sel a été rajouté sans qu'un programme de lavage soit lancé après. Des traces de sel se sont mêlées à l'eau de lavage.	Utilisez toujours le programme de lavage Express. Ajoutez du sel dans l'appareil sans insérer de vaisselle.
Le lave-vaisselle est bruyant.	La vaisselle s'entrechoque. Le bras d'aspersion cogne contre quelque chose.	Reportez-vous au paragraphe "Chargement des paniers" pour placer correctement la vaisselle.
La vaisselle n'est pas propre	La vaisselle n'a pas été disposée correctement.	Reportez-vous au paragraphe "Chargement des paniers".
	Le programme de lavage sélectionné n'est pas assez intensif.	Choisissez un programme plus intensif. Reportez-vous au paragraphe "Programmes de lavage".
	Quantité de détergent insuffisante, ou détergent non approprié.	Utilisez plus de détergent ou changez-en.
	Le bras d'aspersion est bloqué.	Changez la disposition de la vaisselle de manière à ce que le bras d'aspersion puisse tourner librement.
	Les filtres ne sont pas propres ou ne sont pas disposés correctement.	Nettoyez et/ou assemblez le dispositif de filtrage correctement.
Taches et traces sur la vaisselle.	Le réglage du distributeur de liquide de rinçage est trop élevé.	Modifiez le réglage du réservoir à liquide de rinçage.
La vaisselle sèche mal.	La vaisselle n'est pas disposée correctement	Reportez-vous au paragraphe “Chargement des paniers”.
	Le réservoir de liquide de rinçage est vide ou n'est pas assez rempli.	Remplissez le réservoir ou augmentez le réglage, le cas échéant.
	Mauvais choix de programme	Choisissez un programme avec une durée de lavage plus long.

Codes d'erreur

En cas de mauvais fonctionnement, l'appareil affiche des codes d'erreurs pour vous avertir :

Code d’erreur	Signification	Cause possible
E1	L’arrivée d’eau prend trop de temps.	Le robinet n’est pas ouvert, l’arrivée d’eau est obstruée ou la pression d’eau est insuffisante.
E4	Débordement	Certaines parties du lave-vaisselle fuient.

AVERTISSEMENT !

En cas de débordement, coupez l'arrivée d'eau avant d'appeler le réparateur.

Fiche du produit :

Cette fiche produit est conforme à la directive européenne N° 1059/2010.

Marque	Proline
Modèle	SDW 499 WH, SDW 499 SILVER
Nombre de couverts standard	9
Classe d'efficacité énergétique 1	A+
Consommation d'énergie annuelle 2	222kWh/an
Consommation d'énergie pour un cycle de lavage standard	0,78 kWh/cycle
Consommation de puissance en mode d'arrêt	0,45W
Consommation de puissance en mode de veille (porte ouverte)	0,49W
Durée du mode de veille	minutes
Consommation d'eau annuelle 3	2520 litres
Classe d'efficacité de séchage 4	A
Cycle de nettoyage standard 5	Eco 45°C
Durée du cycle de lavage standard	190 minutes
Niveau sonore	49 dB(A) re 1 pW
Montage	Pose libre
Hauteur	845mm
Largeur	448mm
Profondeur (avec les connecteurs)	610mm
Puissance de consommation	1760-2100W
Tension/fréquence nominale	220-240V~ 50Hz
Pression hydraulique (pression du flux)	0,4-10 bar = 0,04-1 MPa

REMARQUE :

1 A+++ (efficacité maximale) à D (efficacité minimale)
2 Consommation d'énergie de "222" kWh par an, sur la base de 280 cycles de lavage standard avec alimentation en eau froide et de la consommation des modes à faible puissance La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.
③ Consommation d'eau de "2520" litres par an, sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil.
4 A (efficacité maximale) à G (efficacité minimale)
5 Ce programme convient au lavage de vaisselle normalement sale. Il est le plus efficace pour ce type de vaisselle en termes de consommation d'eau et d'énergie.

L'appareil est conforme aux normes et directives européennes dans la version actuelle à la livraison:

-LVD 2006/95/CE

-EMC 2004/108/CE

-ErP 2009/125/CE

Les valeurs ci-dessus ont été mesurées conformément aux normes dans des conditions de fonctionnement spécifiées, la quantité de détergent, etc.

Le manuel d'instructions est basé sur les normes et les règles de l'Union européenne.

Nous nous excusons pour tout inconvénient causé par des incohérences mineures du manuel d'instructions, pouvant se produire en raison de l'amélioration et du développement du produit.

Darty Holdings SNC © Bondy 93140 France16/03/2015
