RESEAURBK20-100FRS - Routeur Wi-Fi NETGEAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Routeur Wi-Fi maillé (système Orbi)
Modèle	RBR20 (routeur) et RBS20 (satellite)
Norme Wi-Fi	IEEE 802.11 a/b/g/n/ac tri-bande (AC2200)
Débit maximal	Jusqu'à 2,2 Gbps (400 Mbps 2,4 GHz + 866 Mbps 5 GHz + 866 Mbps 5 GHz dédié)
Ports Ethernet	1 port WAN 1 Gbps + 3 ports LAN 1 Gbps sur le routeur, 4 ports LAN 1 Gbps sur le satellite
Dimensions (routeur)	Environ 182 x 119 x 68 mm
Dimensions (satellite)	Environ 182 x 119 x 68 mm
Poids (routeur)	Environ 0,7 kg
Poids (satellite)	Environ 0,7 kg
Alimentation	Adaptateur secteur 12 V / 2,5 A (par appareil)
Consommation électrique	Moyenne 15 W (routeur), 12 W (satellite)
Fonctions principales	Wi-Fi maillé, roaming transparent, contrôle parental, invité réseau, pare-feu SPI, VPN pass-through
Sécurité Wi-Fi	WPA2-PSK, WPA-PSK, WEP
Entretien et nettoyage	Débrancher l’appareil, nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Pièces détachées et réparabilité	Non réparable par l’utilisateur. Contacter le support NETGEAR ou un centre agréé.
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	90 % maximum (sans condensation)
Contenu de l’emballage	1 routeur Orbi (RBR20), 1 satellite (RBS20), 2 adaptateurs secteur, 1 câble Ethernet, guide d’installation
Garantie	1 an (selon région)
Informations générales	Marque NETGEAR, fabriqué au Vietnam. Site support : www.netgear.com/support

FOIRE AUX QUESTIONS - RESEAURBK20-100FRS NETGEAR

Comment configurer le système Orbi avec l'application NETGEAR Orbi ?

Téléchargez l'application NETGEAR Orbi depuis l'App Store ou Google Play. Lancez l'application et suivez les instructions à l'écran pour connecter le routeur au modem et ajouter le satellite.

Que faire si l'anneau lumineux du satellite reste magenta ?

Si l'anneau lumineux est magenta, le satellite ne parvient pas à se synchroniser. Rapprochez-le du routeur (moins de 2 mètres) et appuyez sur le bouton Sync des deux appareils. L'anneau doit devenir blanc puis bleu ou orange.

Comment réinitialiser le routeur Orbi aux paramètres d'usine ?

Avec un trombone, maintenez enfoncé le bouton Reset à l'arrière du routeur pendant au moins 10 secondes jusqu'à ce que l'anneau lumineux clignote en orange. Relâchez, l'appareil redémarre.

Puis-je utiliser un seul satellite sans le routeur ?

Non, le système Orbi nécessite le routeur pour fonctionner. Le satellite se connecte uniquement au routeur Orbi, pas directement au modem.

Comment trouver le mot de passe Wi-Fi par défaut ?

Le mot de passe est imprimé sur l'étiquette à l'arrière du routeur et du satellite (SSID et clé réseau). Vous pouvez aussi le modifier dans l'interface d'administration.

Quelle est la signification des couleurs de l'anneau lumineux ?

Blanc : tentative de synchronisation. Bleu : connexion bonne. Orange : connexion correcte (rapprocher si possible). Magenta : échec de synchronisation. L'anneau s'éteint après 3 minutes en fonctionnement normal.

Comment connecter un périphérique Ethernet au satellite ?

Branchez simplement un câble Ethernet entre le périphérique (ordinateur, console) et l'un des ports Ethernet jaunes du satellite. La connexion est automatique.

Puis-je utiliser le routeur Orbi comme point d'accès ?

Oui, vous pouvez configurer le routeur en mode point d'accès via l'interface web (orbilogin.com) ou l'application, en désactivant le serveur DHCP et en utilisant le port WAN pour un câble depuis le routeur principal.

Comment mettre à jour le firmware du système Orbi ?

Connectez-vous à l'interface d'administration via orbilogin.com ou l'application Orbi. Allez dans Paramètres avancés > Mise à jour du firmware. Cliquez sur Vérifier et installer les mises à jour disponibles.

Que faire si j'ai oublié le mot de passe administrateur ?

Réinitialisez le routeur aux paramètres d'usine (bouton Reset). Les identifiants par défaut sont admin (nom d'utilisateur) et password (mot de passe).

MODE D'EMPLOI RESEAURBK20-100FRS NETGEAR

Configuration de votre routeur et du satellite orbi

Configurez votre routeur et votre satellite avec l'application NETGEAR Orbi ou un navigateur Web. Configuration de l'application NETGEAR Orbi

1. Scannez un code QR ou recherchez NETGEAR Orbi dans l'Apple App Store ou sur Google Play Store.
2. Téléchargez et lancez l'application NETGEAR Orbi sur votre appareil mobile et suivez les instructions à l'écran.

Configuration via un navigateur web

1. Débranchez votre modem, puis retirez et réinsérez la batterie de secours (le cas échéant).
2. Rebranche le modem.
3. Branchez ensuite votre modem au port Internet jaune de votre routeur à l'aide du câble Ethernet fourni.

Remarque: si vous souhaitez connecter votre routeur à une passerelle existante, nous vous recommandons de désactiver le WiFi de votre passerelle existante.

1. Connectez votre routeur.

Le voyant d'alimentation à l'arrière du routeur s'allume en vert. Si le voyant d'alimentation ne s'allume pas, appuyez sur le bouton Power (Alimentation).

1. Attendez que l'anneau lumineux du satellite s'allume en blanc.
2. Placez votre satellite, branchez-le et attendez que l'anneau lumineux du satellite s'allume en bleu ou orange.

Si l'anneau lumineux du satellite s'allume en magenta, rapprochez le satellite du routeur. Pour plus d'informations, consultez la section Couleurs de synchronisation de l'anneau lumineux du satellite.

1. Connectez votre ordinateur, votre tablette, votre smartphone ou votre appareil mobile à la base ou aux satellites à l'aide d'une connexion Ethernet ou Wi-Fi :
2. Ethernet. Utilisez un cable Ethernet pour connecter un ordinateur au routeur ou au satellite. WiFi. Utilisez le nom de réseau WiFi (SSID) et le mot de passer sur l'étiquette du réseau ou du satellite pour vous connecter.
3. Lancez un navigateur Web, rendez-vous sur orbilogin.com, et suivez les instructions à l'écran.

Si une fenêtre de connexion s'ouvre, saisissez le nom d'utilisateur et mot de passe. Le nom d'utilisateur et le mot de passe par défaut sont respectivement admin et password.

Couleurs de synchronisation de l'anneau lumineux du satellite

Après la mise sous tension du satellite, l'anneau lumineux du satellite devient blanc pendant que le satellite tente de se synchroniser avec le routeur. L'anneau lumineux s'allume avec l'une des couleurs suivantes pendant 3 minutes environ avant de s'éteindre :

Bleu

Orange

La connexion entre le satellite et le routeur est bonne.

La connexion entre le satellite et le routeur est correcte. Vous pouvez eventuellement rapprocher le satellite du routeur.

Magenta

Le satellite a échoué à se synchroniser avec le routeur. Rapprochez le satellite du routeur.

Remarque: si l'anneau lumineux reste allumé en magenta après environ une minute, appuyez sur le bouton Sync (Synchronisation) situé sur le routeur et sur le satellite. Si le satellite se synchronise avec le routeur, l'anneau lumineux du satellite devient blanc, puis s'allume en bleu (la connexion est bonne) et enfin s'éteint.

Contenu de l'emballage

Satellite Orbi (modèle RBS20)

Routeur Orbi (modèle RBR20)

Adaptateurs secteur (2) (en fonction des régions)

Cable Ethernet

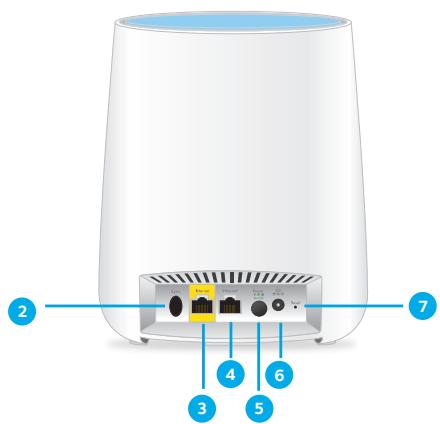

Aperçu du routeur orbi

1 Anneau lumineux (non illustré dans l'image) 2 Bouton Sync (largement utilisé pour la connexion WPS) 3 Port Internet (non fourni avec le satellite) 4 Ports Ethernet

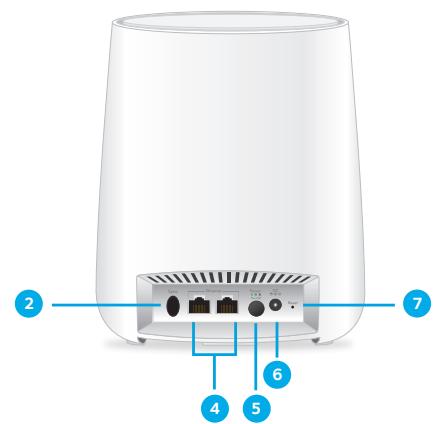

Aperçu du satellite orbi

5 Bouton Power On/Off (Marche/Arrêt) et voyant d'alimentation 6 Connecteur d'alimentation Bouton de réinitialisation

Assistance

Nous vous remercions pour l'achat de ce produit NETGEAR. Rendez-vous sur www.netgear.com/support pour enregistrer votre produit, obtenir de l'aide, accéder aux téléchargements et manuels de l'utilisateur les plus récents et rejoindre notre communauté. Nous vous recommandons d'utiliser uniquement les ressources d'assistance officielles de NETGEAR.

Pour consulter la déclaration de conformité actuelle, rendez-vous à l'adresse http://kb.netgear.com/11621.

Pour obtenir les informations relatives à la conformité légale, rendez-vous sur http://www.netgear.com/about/regulatory/.

Avant de brancher l'alimentation, reportez-vous au document de conformité légale.
