Intitulé	Valeur / Description
Type de produit	Plasma TV
Taille de l'écran	60 pouces
Résolution	1920 x 1080 pixels (Full HD)
Technologie d'affichage	Plasma
Alimentation électrique	AC 100-240V, 50/60Hz
Dimensions approximatives	1361 x 835 x 98 mm (sans pied)
Poids	38 kg
Connectivité	HDMI, USB, Composite, Composant, S-Video
Fonctions principales	Affichage haute définition, traitement d'image avancé
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité variable, consulter un technicien agréé pour les réparations
Sécurité	Ne pas exposer à l'humidité, respecter les instructions de sécurité fournies
Informations générales	Modèle LG-GOLDSTAR 60PF95, idéal pour les cinéphiles et les gamers

FOIRE AUX QUESTIONS - 60PF95 LG-GOLDSTAR

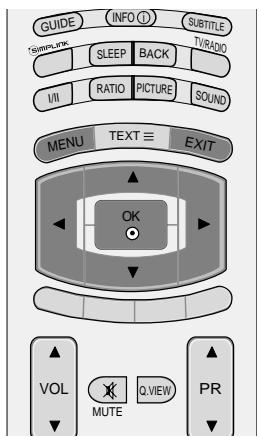

Comment réinitialiser le téléviseur LG-GOLDSTAR 60PF95 aux paramètres d'usine ?

Pour réinitialiser votre téléviseur, allez dans le menu 'Paramètres', sélectionnez 'Support', puis 'Réinitialisation d'usine'. Suivez les instructions à l'écran pour terminer le processus.

Que faire si l'écran reste noir ?

Vérifiez d'abord que le téléviseur est allumé et que le câble d'alimentation est correctement branché. Essayez de changer de source d'entrée pour voir si l'image réapparaît. Si le problème persiste, effectuez une réinitialisation d'usine.

Comment résoudre les problèmes de son sur le LG-GOLDSTAR 60PF95 ?

Vérifiez que le volume n'est pas en mode silencieux ou à zéro. Assurez-vous que les câbles audio sont correctement connectés. Si le problème persiste, essayez de réinitialiser les paramètres audio dans le menu 'Paramètres'.

Pourquoi le téléviseur ne capte-t-il pas les chaînes ?

Assurez-vous que l'antenne ou le câble est correctement connecté. Allez dans le menu 'Chaînes', puis 'Recherche automatique' pour rechercher les chaînes disponibles. Si aucune chaîne n'est trouvée, vérifiez votre connexion Internet ou consultez votre fournisseur de services.

Comment mettre à jour le logiciel du téléviseur ?

Allez dans le menu 'Paramètres', sélectionnez 'À propos de ce téléviseur', puis 'Mise à jour du logiciel'. Si une mise à jour est disponible, suivez les instructions à l'écran pour l'installer.

Les couleurs de l'écran semblent déformées, que faire ?

Accédez aux paramètres d'image dans le menu 'Paramètres' et réinitialisez les paramètres d'image par défaut. Vous pouvez également ajuster les paramètres de couleur et de contraste selon vos préférences.

Comment connecter des appareils externes au téléviseur ?

Utilisez les ports HDMI, USB ou AV situés à l'arrière ou sur le côté de votre téléviseur. Assurez-vous que l'appareil est allumé et sélectionnez la source appropriée à l'aide de la télécommande.

Le téléviseur ne répond pas à la télécommande, que faire ?

Vérifiez si les piles de la télécommande sont chargées. Si le problème persiste, essayez de réinitialiser le téléviseur en le débranchant pendant quelques minutes, puis rebranchez-le.

Comment régler les paramètres de langue sur le LG-GOLDSTAR 60PF95 ?

Allez dans le menu 'Paramètres', sélectionnez 'Langue', puis choisissez votre langue préférée dans la liste proposée.

MODE D'EMPLOI 60PF95 LG-GOLDSTAR

Avant de mettre en marche votre poste de télévision, lisez attentivement ce manuel.

Vous pourrez aussi vous y référer pour tous les réglages futurs.

Notez le numéro de série et le numéro du modèle, qui figurent sur la plaque signalétique fixée à l'arrière du poste. Votre

revendeur vous les demandera pour le service après-vente.

Assurez-vous que les accessoires suivants sont fournis avec votre téléviseur. S'il vous manque un ou plusieurs de ces accessoires, veuillez contacter le distributeur qui vous a vendu l'appareil.

Mode d'emploi

Cordon d'alimentation

Telekommande

Piles

Chiffon doux Nettoyez l'écran avec ce chiffon.

Si la surface externe comporte des traces de doigts ou des taches, nettoyez-la avec un chiffon doux spécial.

Évitez de frotter lorsque vous tentez d'éliminer une tache. Vous risquez de rayer ou de décolorer la surface.

MODELES DE TV Plasma

Un support de pied

type-bureau couverture de protection Voir page 15

3 boulons. Voir page 15.

• Cette fonction n'est pas disponible pour tous les modèles.

2 supports muraux

2 boulons à oeil

• Cette fonction n'est pas disponible pour tous les modèles.

Deux vis en caoutchouc. Voir page 15.

Modeles de TV LCD

• Cette fonction n'est pas disponible pour tous les modèles.

Attache de fixation Regroupez les câbles à l'aide de l'attache de fixation.

ou Protège-cables

4 Protège-cables Voir page 10

TABLE des matières

ACCESSIONS 1

Preparation

COMMANDES DU PANNEAU AVANT 4

INFORMATIONS SUR LE PANNEAU ARRIÈRE...... 7

INSTALLATION DU SOCLE 10

FIXATION MURALE DU TELVISEUR 11

COUVERTURE DU PANNEAU ARRIÈRE POUR LA

DISPOSITION DES CÂBLES 12

Installation du socle 15

Montage au mur : Installation horizontale... 15

Raccordement à une antenne. 16

Configuration de l'équipement externe

CONFIGURATION DU RÉCEPTEUR HD 17

Branchement d'un DVD 20

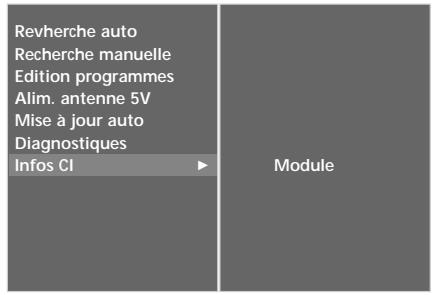

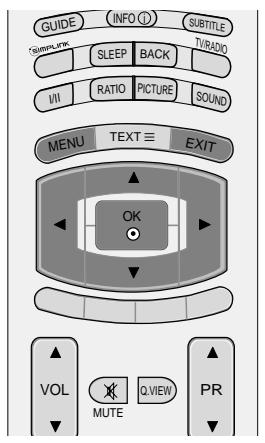

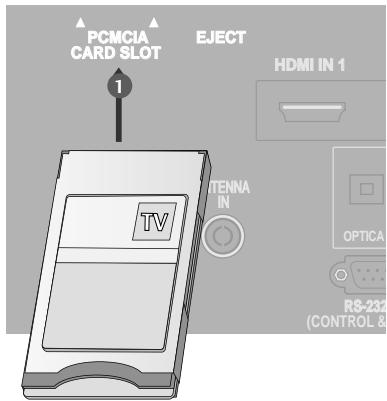

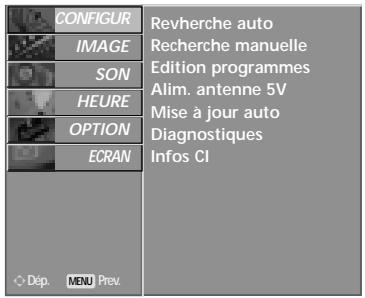

Insertion du module CI 22

Branchement d'un magnétoscope 23

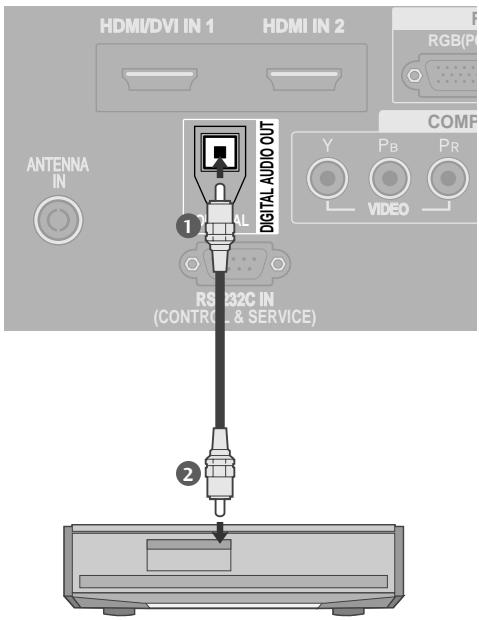

CONFIGURATION DE LA SORTIE DIGITAL AUDIO OUT

OPTICAL 25

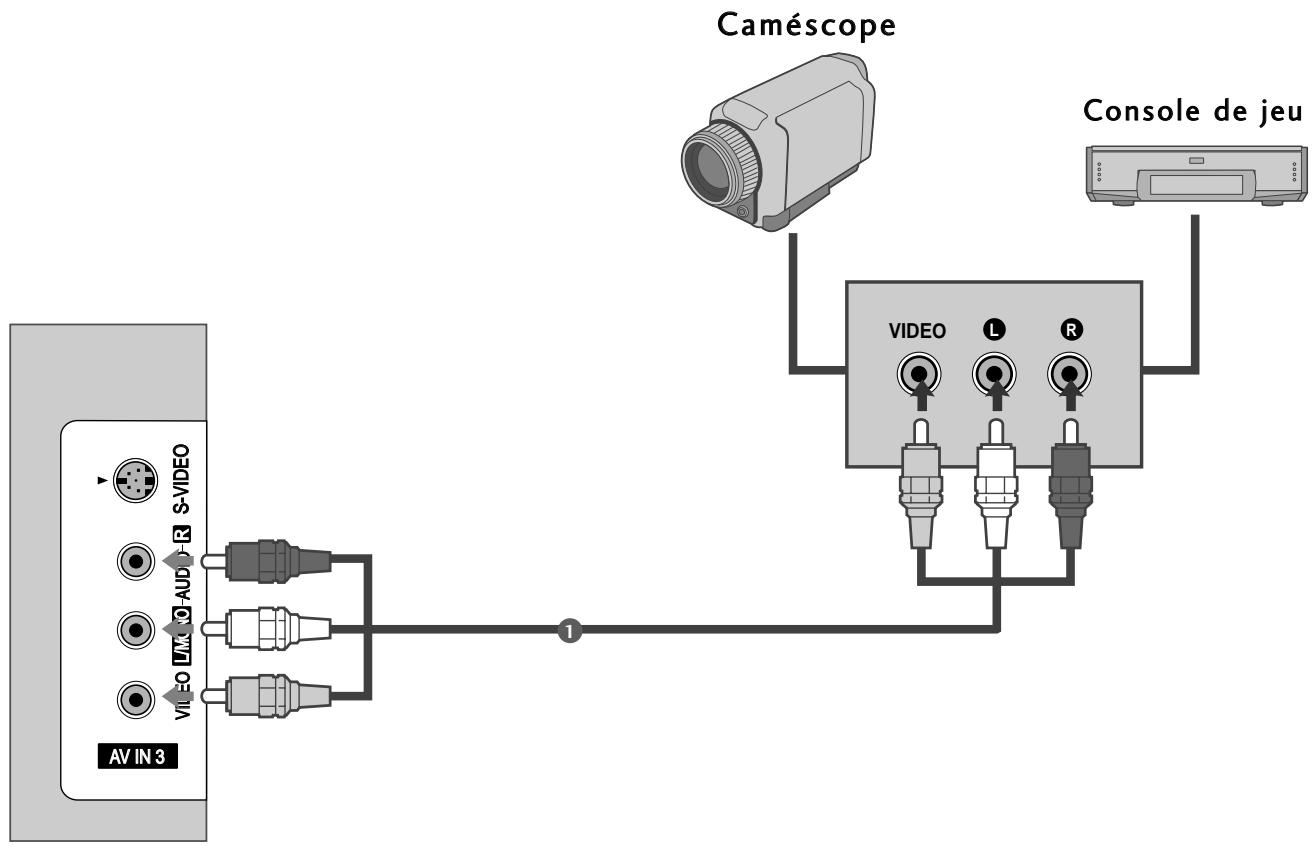

CONFIGURATION D'UNE AUTRE SOURCE

AUDIO/VIDÉO 26

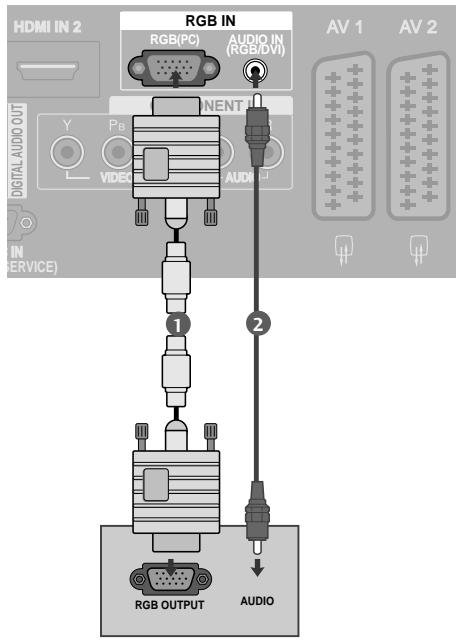

Branchement d'un PC 27

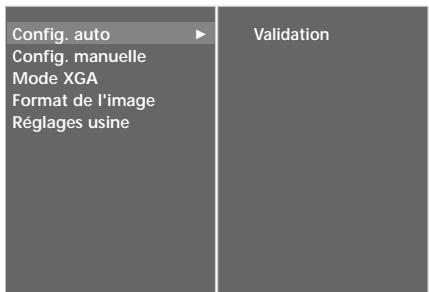

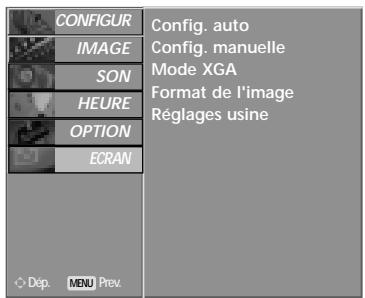

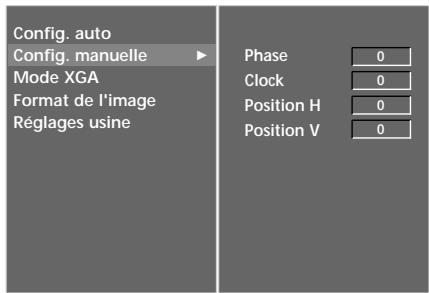

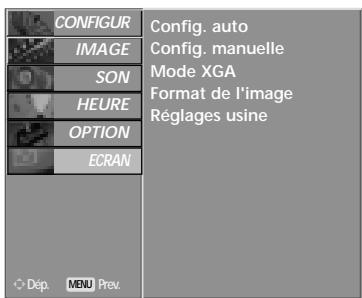

• Configuration de l'écran pour le mode PC.... 30

Utilisation du téléviseur / commande des programmes

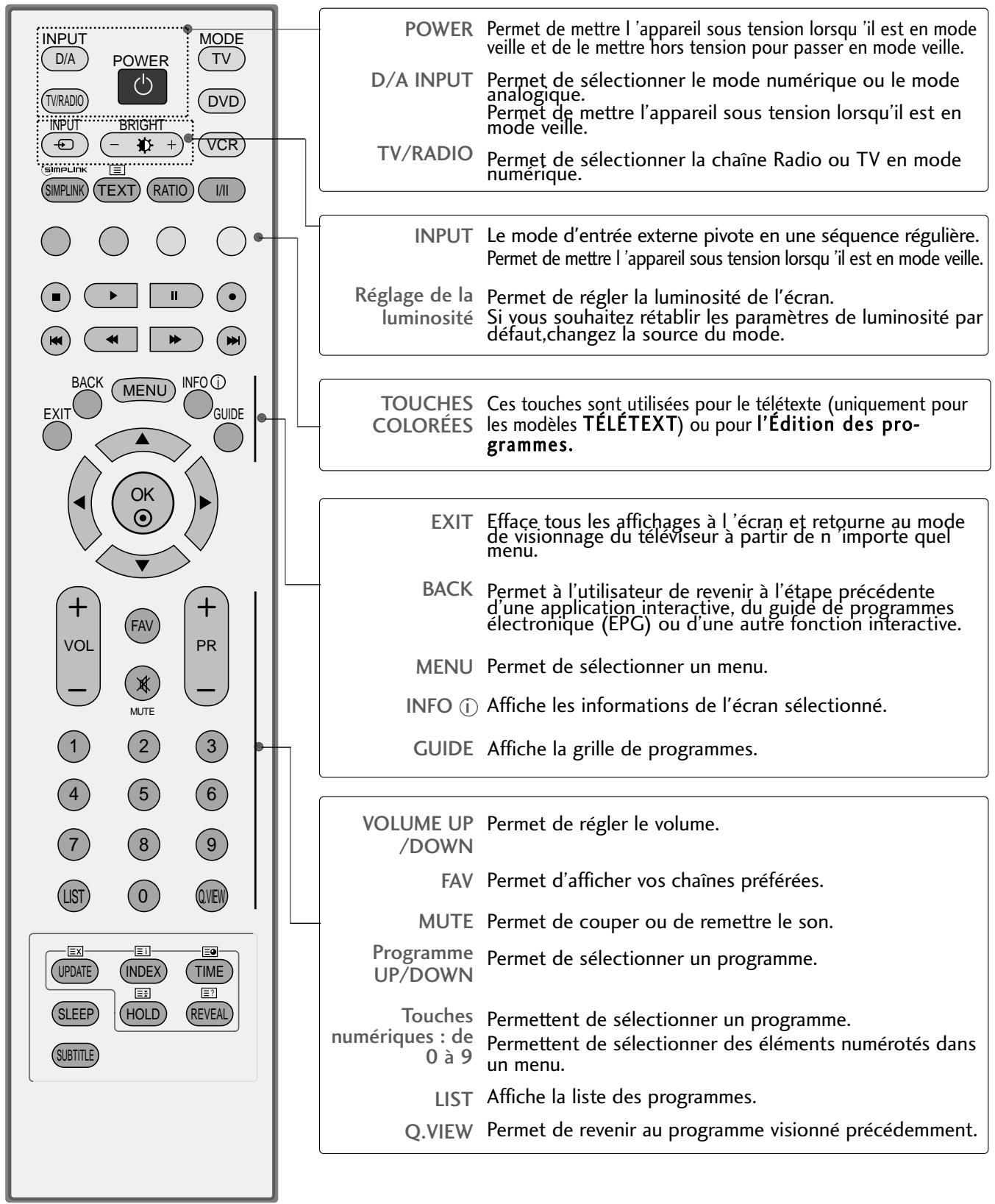

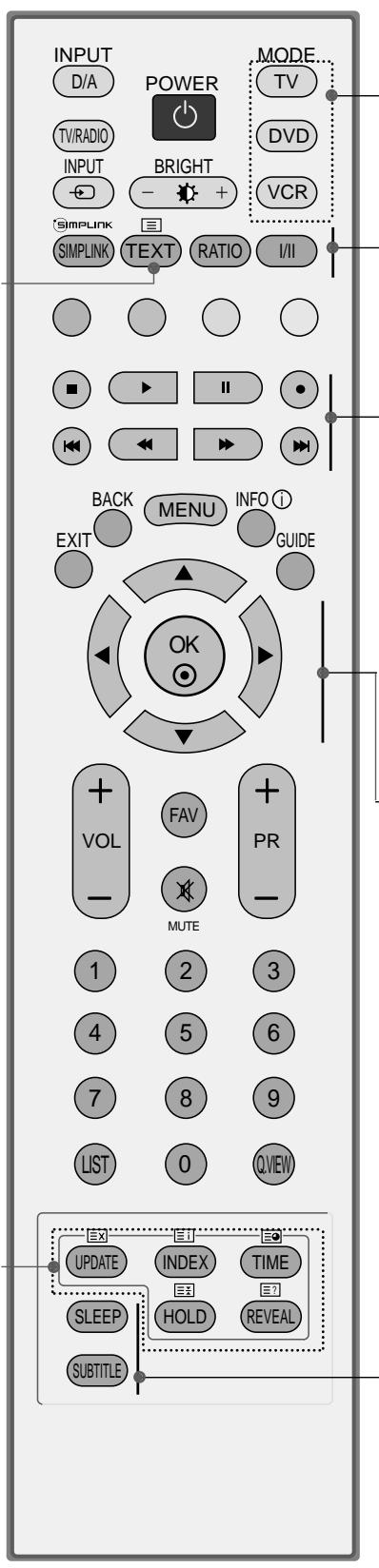

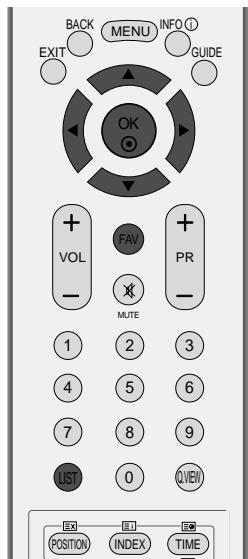

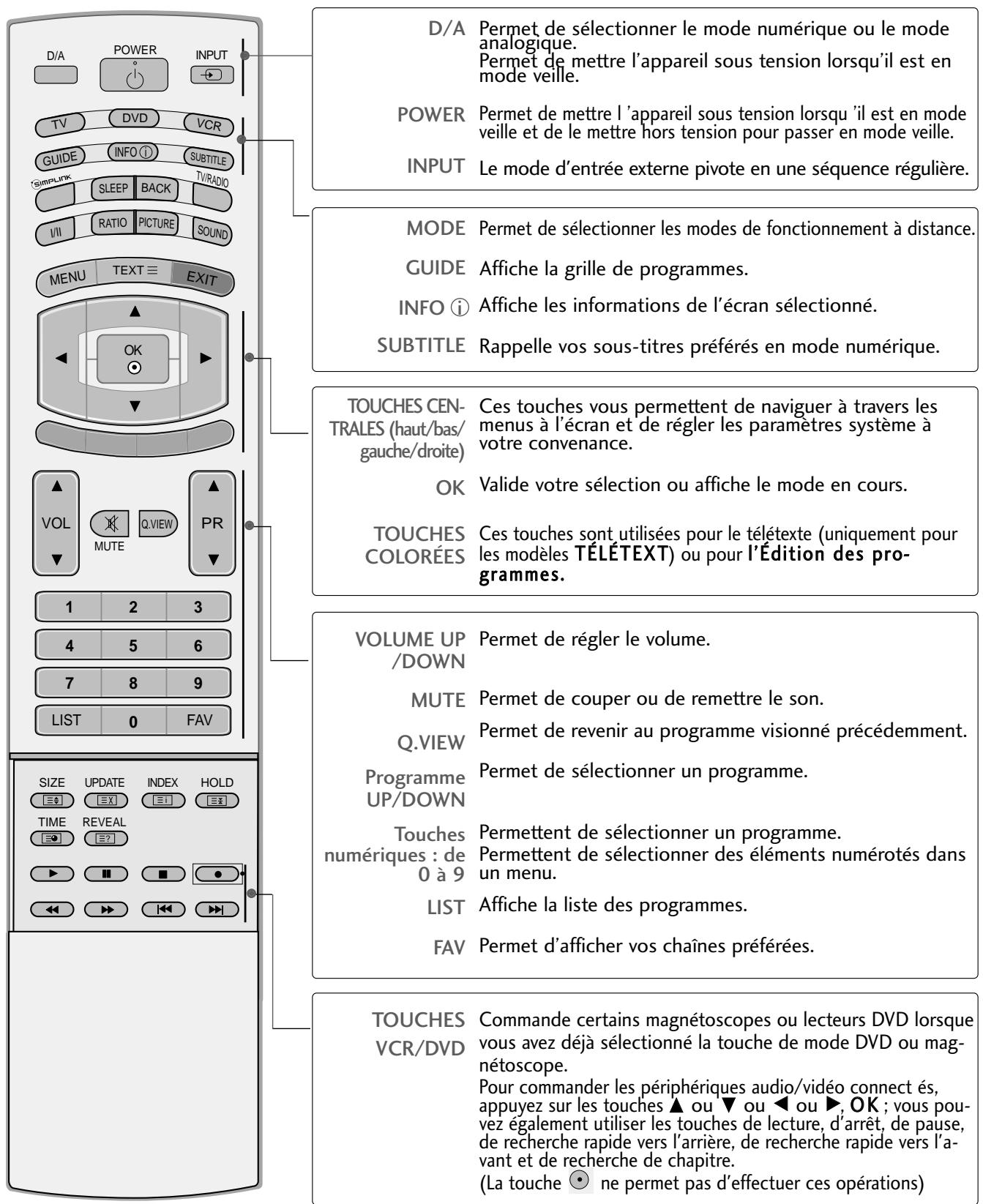

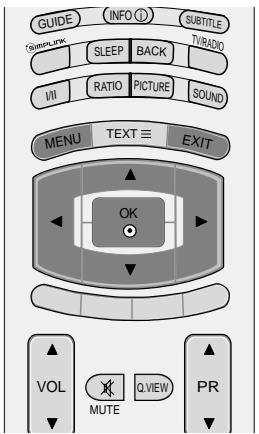

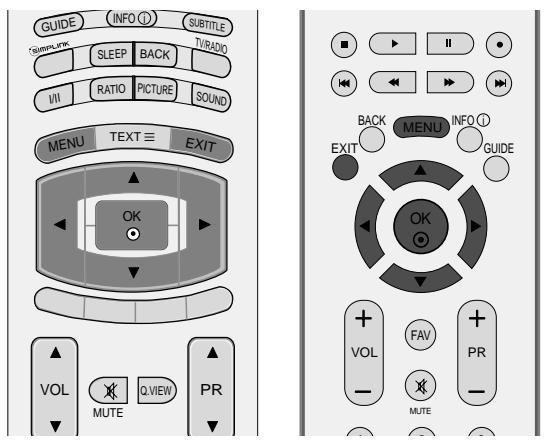

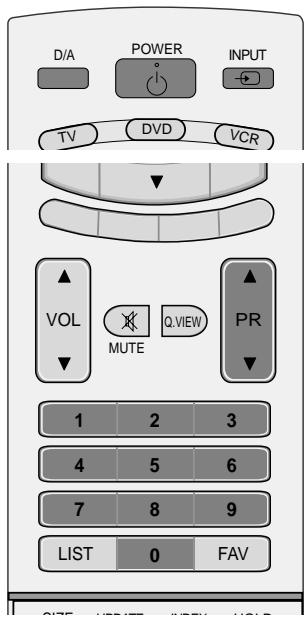

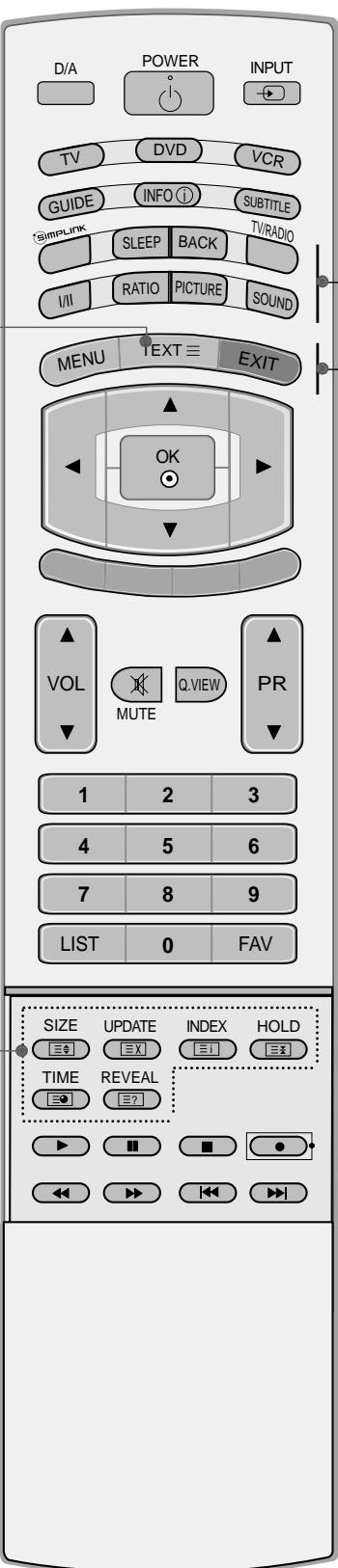

Fonctions des touches de la télécommande. 34

Mise sous tension du téléviseur 38

Sélection des programmes 39

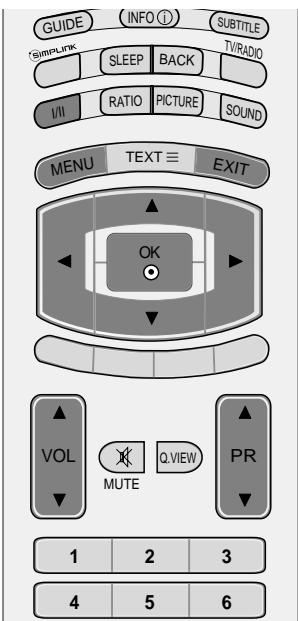

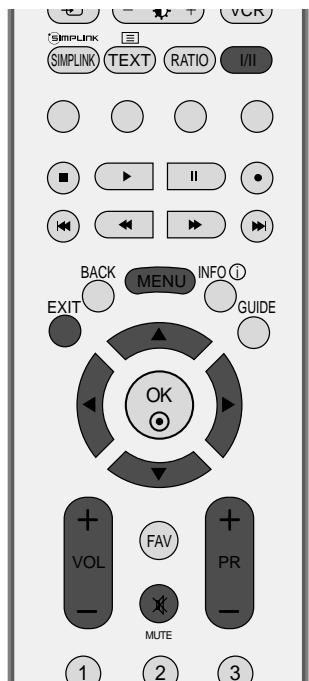

Réglage du volume 39

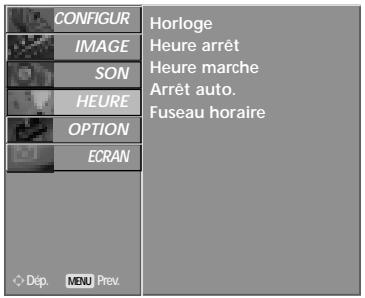

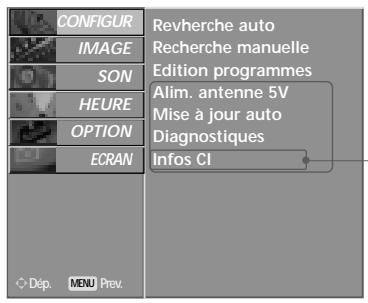

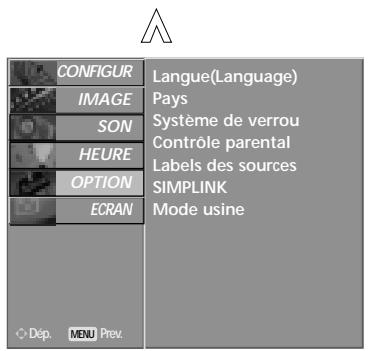

SELECTION ET RÉGLAGE DES MENUS À L'ÉCRAN.... 40

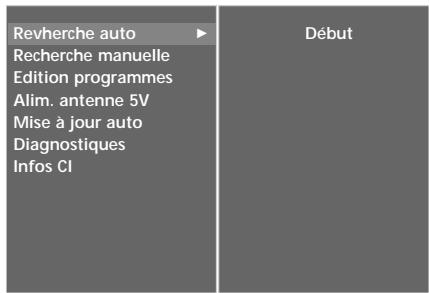

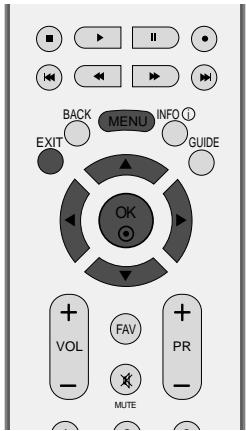

Mémorisation des chaînes (EN MODE NUMÉRIQUE)...... 41

Programmation manuelle (EN MODE NUMÉRIQUE)...... 42

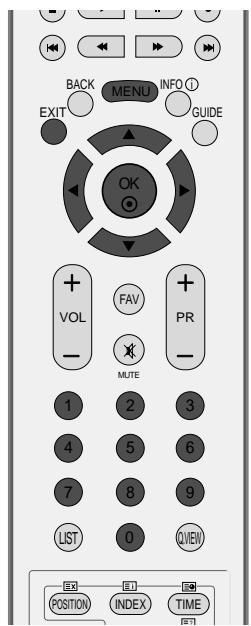

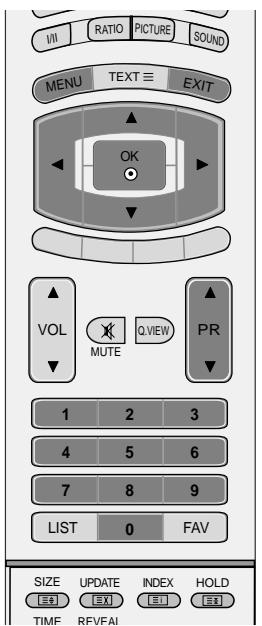

Édition des programmes (EN MODE NUMÉRIQUE)...... 43

Puisance antenne 5V (EN MODE NUMERIQUE

UNIQUEMENT) 45

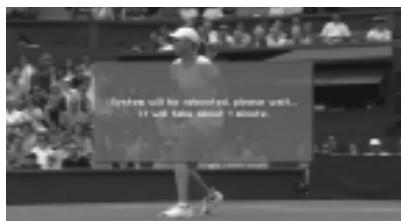

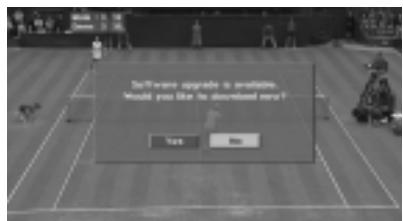

Mise à jour logique (EN MODE NUMÉRIQUE

UNIQUEMENT) 46

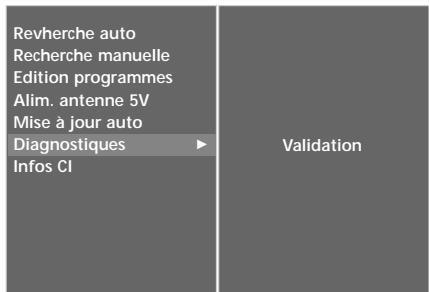

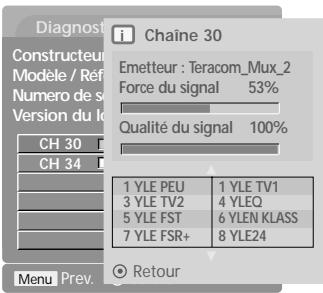

Diagnostics (EN MODE NUMÉRIQUE UNIQUÉMENT).... 47

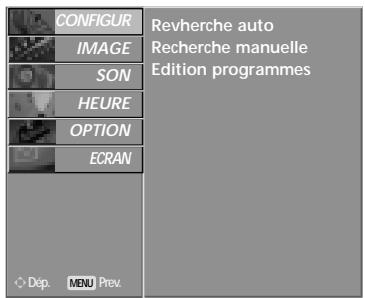

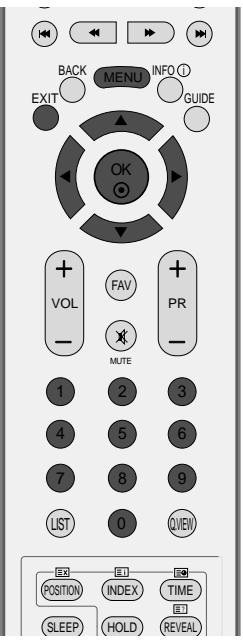

Mémorisation des chaînes (EN MODE ANALOGIQUE).... 49

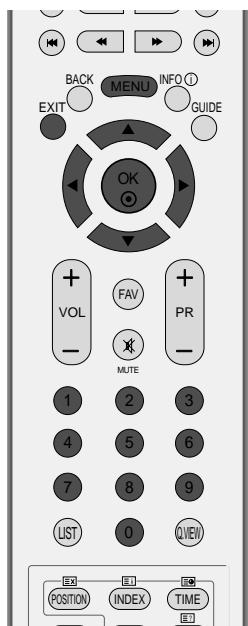

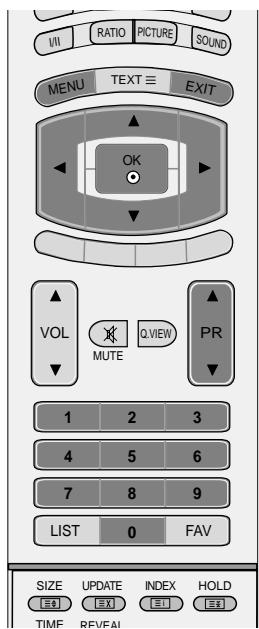

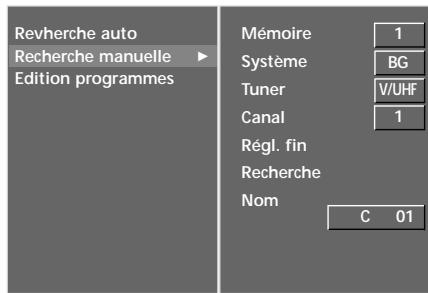

Programmation manuelle (EN MODE ANALOGIQUE)...... 50

Réglage de précision (EN MODE ANALOGIQUE)...... 51

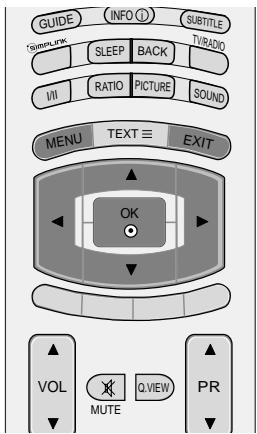

Affectation d'un nom à une chaîne (EN MODE

ANALOGIQUE) 51

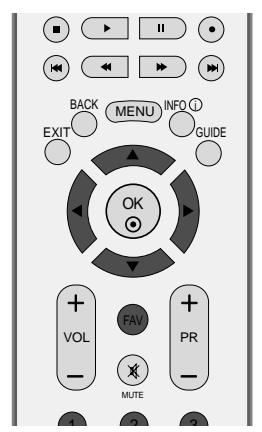

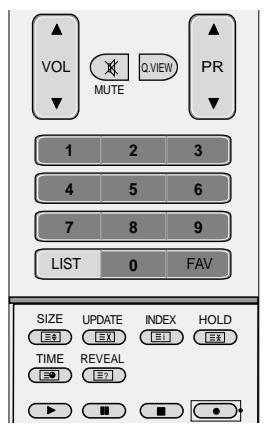

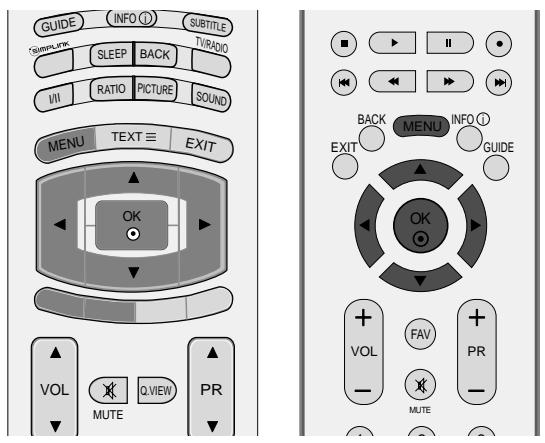

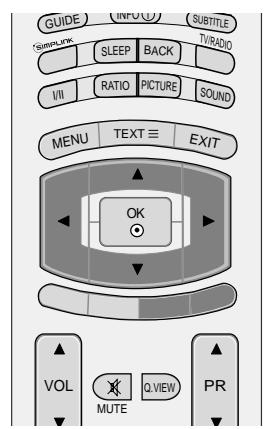

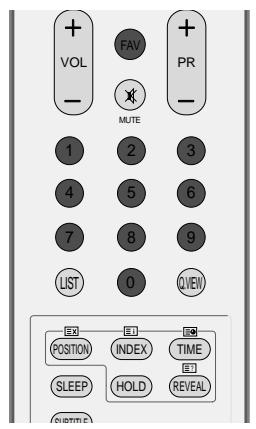

Édition des programmes (EN MODE ANALOGIQUE).... 52

Table des programmes 54

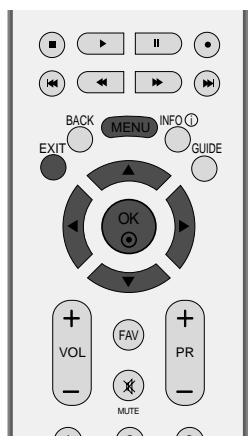

ETIQUETTEENTREE 55

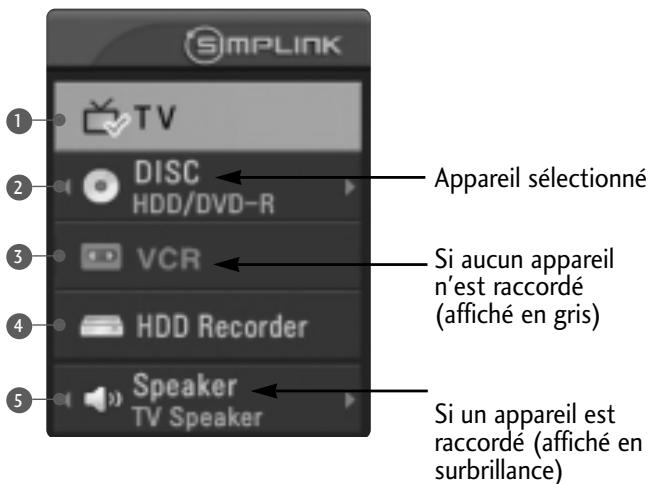

SIMPLINK 56

Réglages de l'image

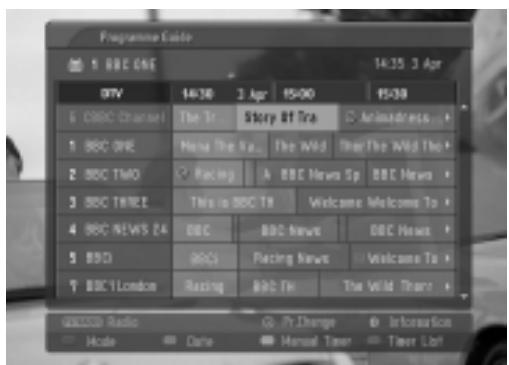

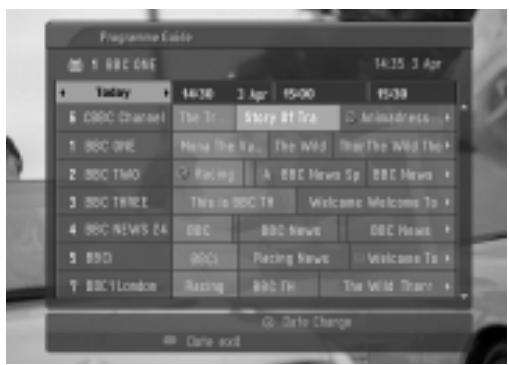

EPG (Electronic Programme Guide) (en mode numérique)

• Activation / désactivation du guide de programmes électronique 58

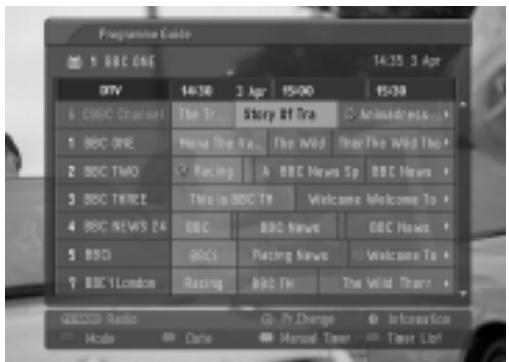

• Sélectionnez un programme 58

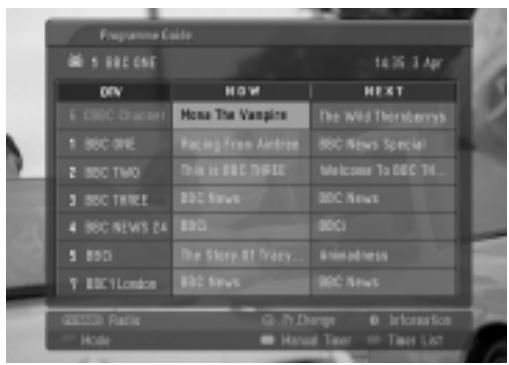

• Signification des touches en mode de guide NOW/NEXT (Actuel/Suivant). 59 Signification des touches en mode Guide sur 8 jours. 59 Signification des touches en mode Modification date. 59

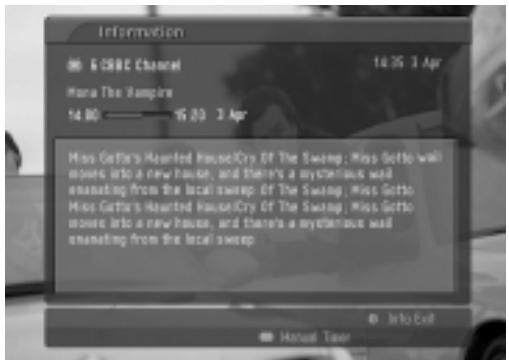

• Signification des touches dans la boîte de description détaillée 60

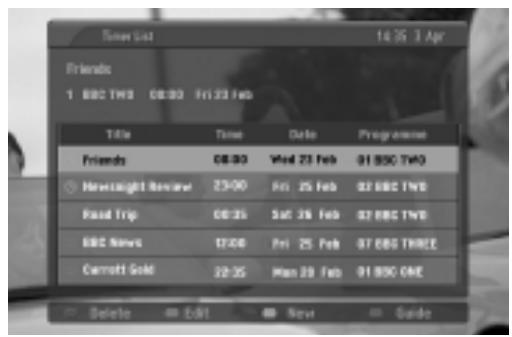

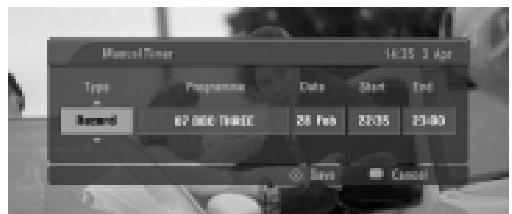

• Signification des touches en mode de réglage Enregistrement/Rappel 60 Signification des touches en mode Listhorloge.... 60

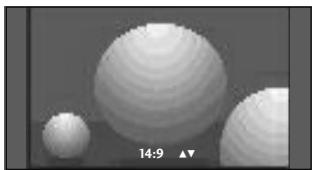

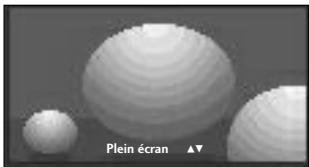

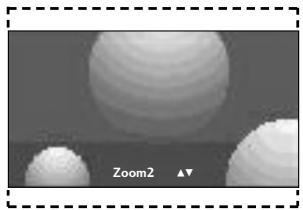

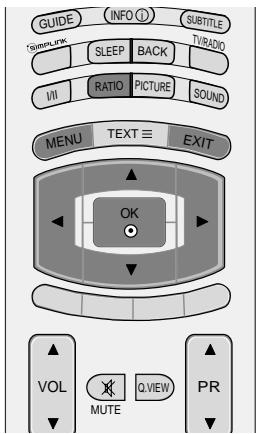

RéGLAGE DE LA TAILLE DE L'IMAGE (FORMAT

D'IMAGE) 61

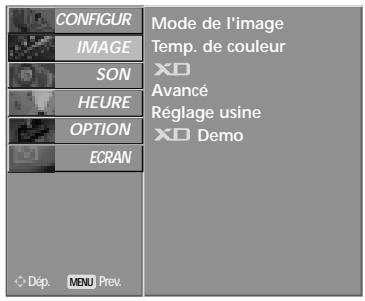

Réglages prédéfinis de l'image

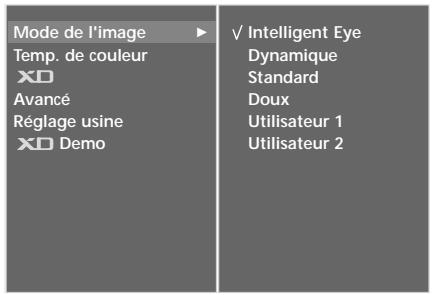

• Picture Mode (Mode image) - Réglages prédéfinis.... 63
• Réglages automatiques de la tonalité de couleur (Chaud / Moyen / Froid) 64

Réglage manuel de l'image

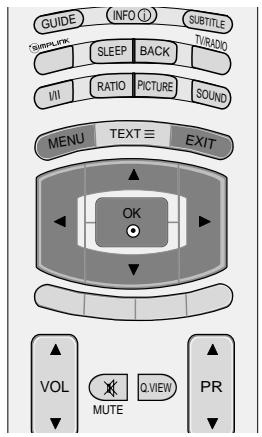

• Mode image - Option Utilisateur 65 - Tonalité de couleur - Option Utilisateur.....66

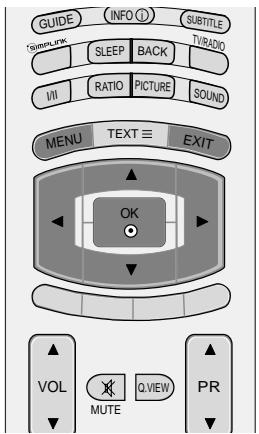

TECHNOLOGIE D'OPTIMISATION DE L'IMAGE... 67 Demo 68 MODE AVANCE - MODE TELECINE 3:2 CINEMA. 69 MODE AVANCE - NIVEAU NOIR 70 MODE REINITIAL. IMAGE.. 71 Réduction de la rémanence à l'écran (Méthode ISM)..... 72 MODE ECO. 73

Réglages du son et de la language

NIVELAGE AUTO VOLUME (VOLUME AUTO)..74

Réglages prédéfinis du son -

SOUND MODE (Mode du son) 75

RéGLAGES DU SON - MODE USER (UTILISATEUR). 76

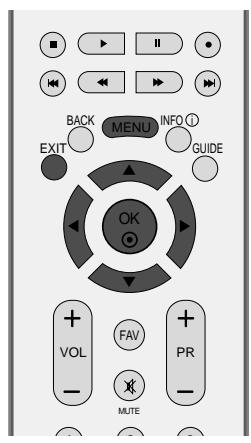

Balance 77

• Réception de la stéréo reproduction (En mode analogique uniquement) 80
• Réception NICAM (En mode analogue uniquement). 81 - Sélection de la sortie audio 81

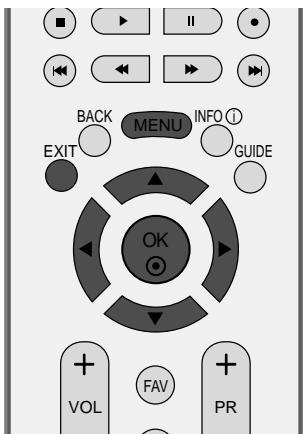

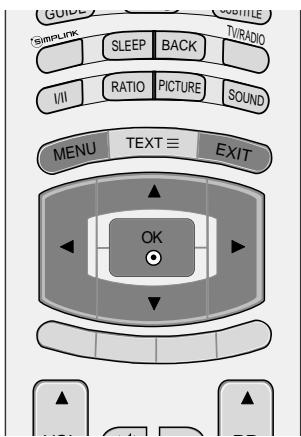

Langue du menu à l'écran / Sélection du pays 82

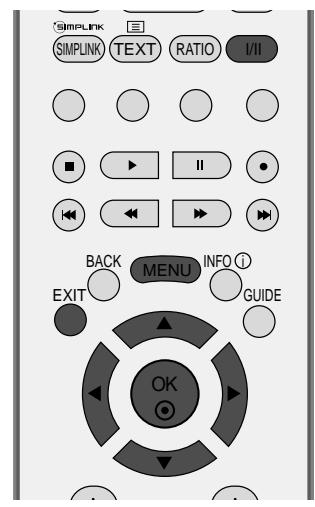

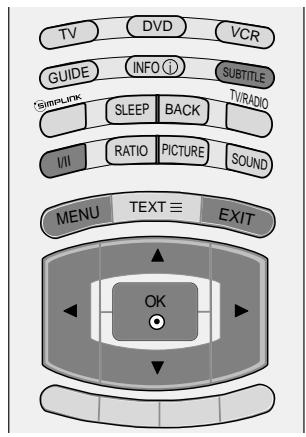

SELECTION DE LA LANGUAGE (EN MODE

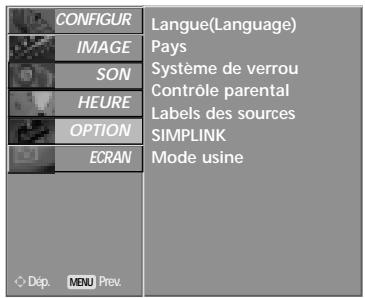

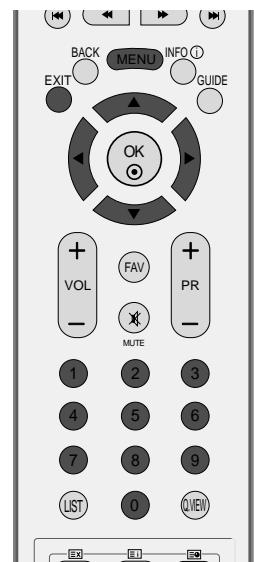

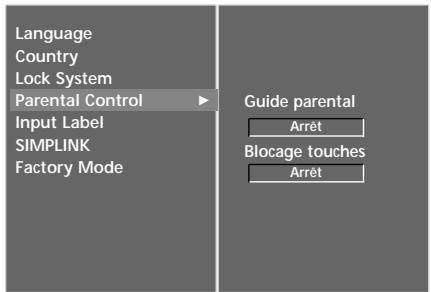

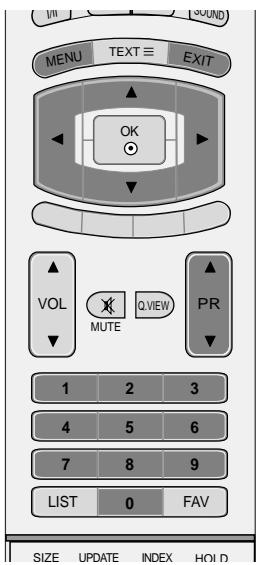

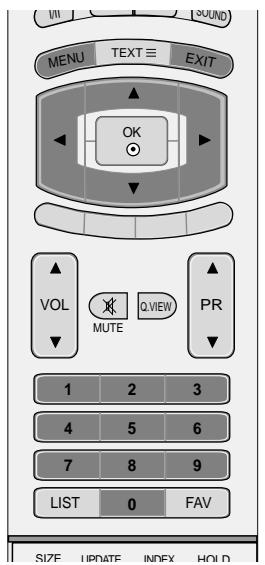

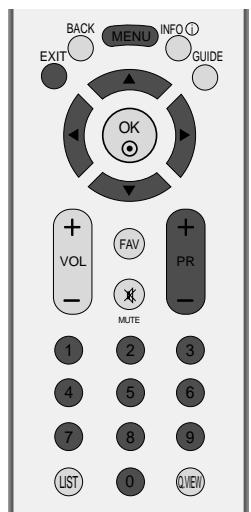

Contrôle parental 89

Pour activer/désactiver le télétexte 90

Texte SIMPLE 90

Texte TOP 90

FASTEXT 91

Fonctions téletexte spéciales 91

Teletexte numérique

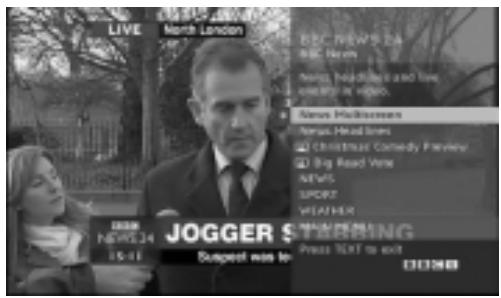

TELETEXTE DANS LE SERVICE NUMÉRIQUE... 92

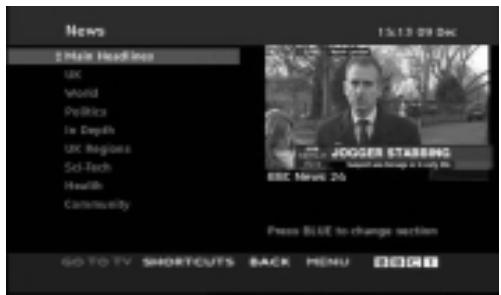

TELETEXTE DU SERVICE NUMÉRIQUE 92

ANNEXE

DÉPANNAGE 93

ENTRETIEN 95

SPECIFICATIONS DE L'APPAREIL 96

PROGRAMMATION DE LA TÉLÉCOMMANDE 98

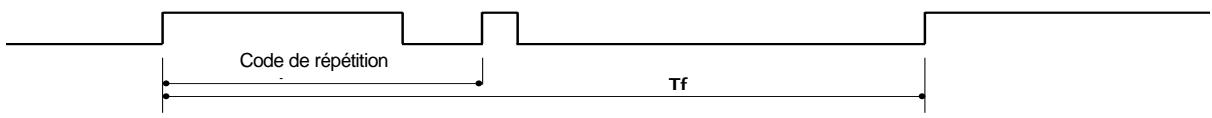

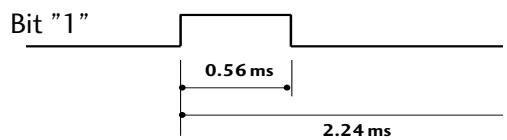

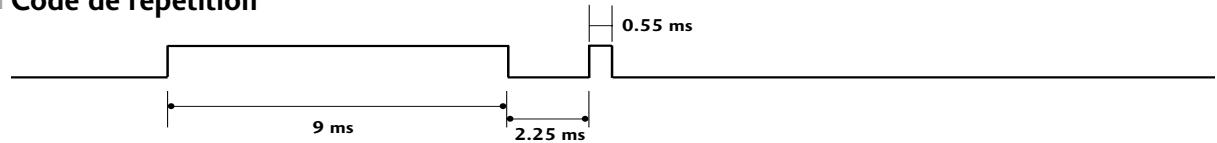

Codes IR 102

Installation du système de commande externe 104

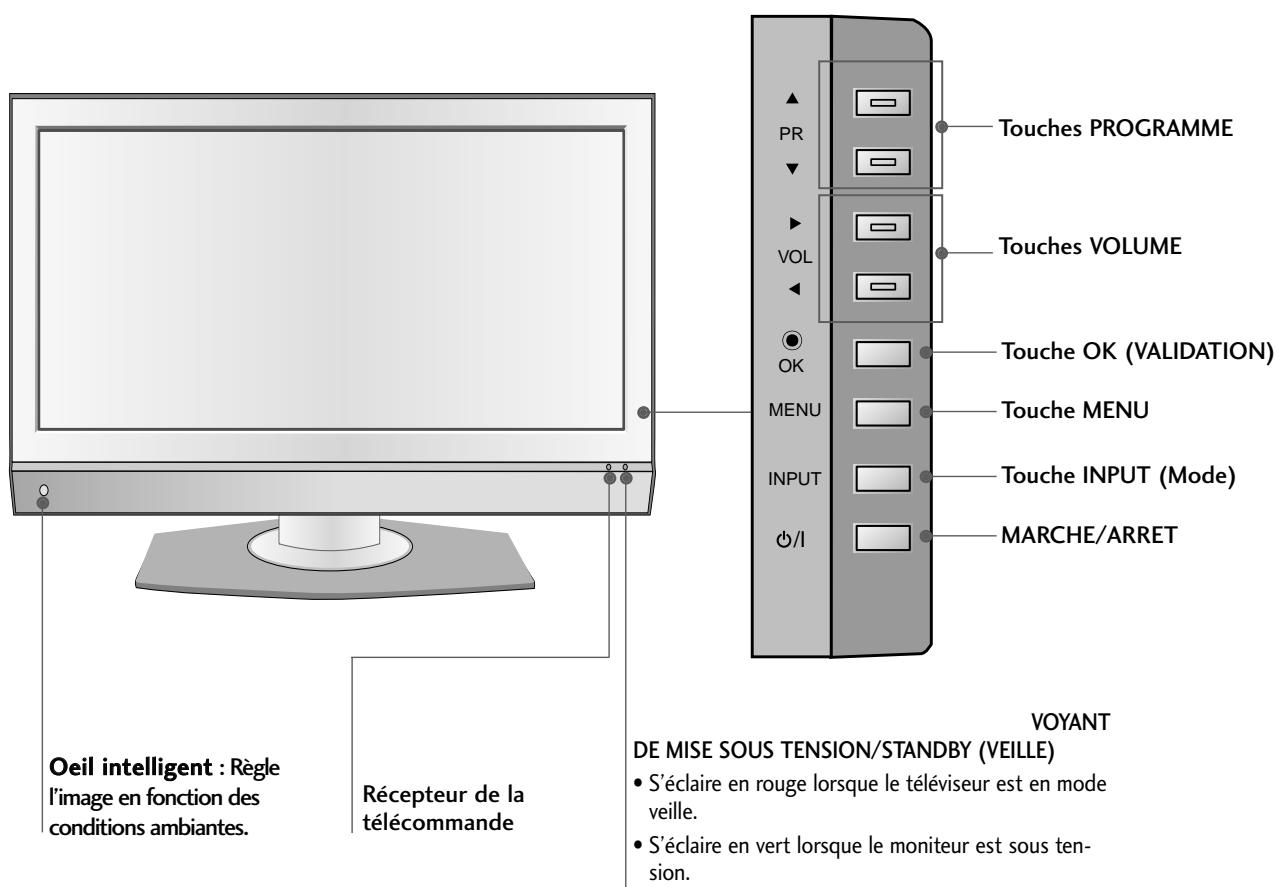

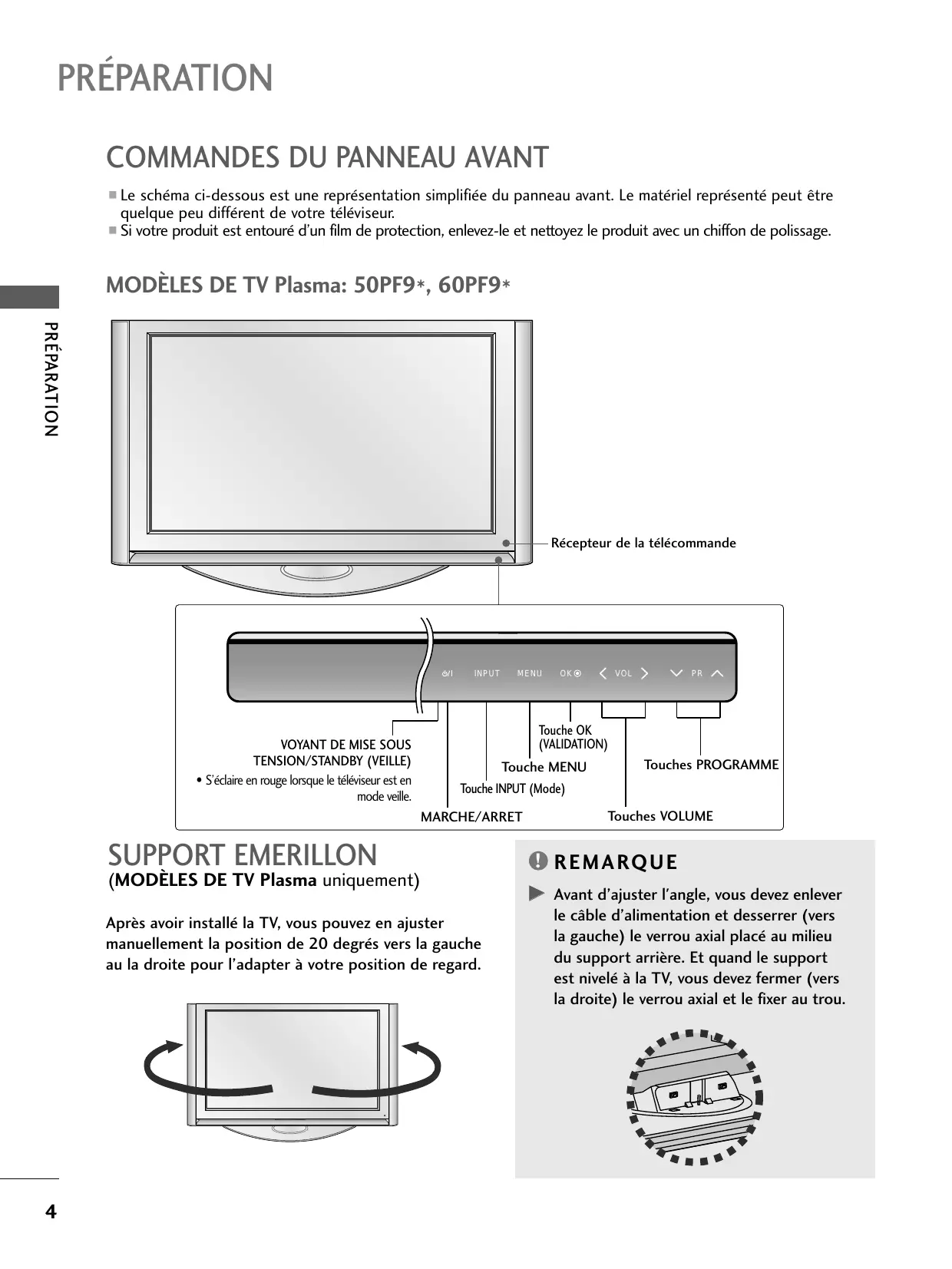

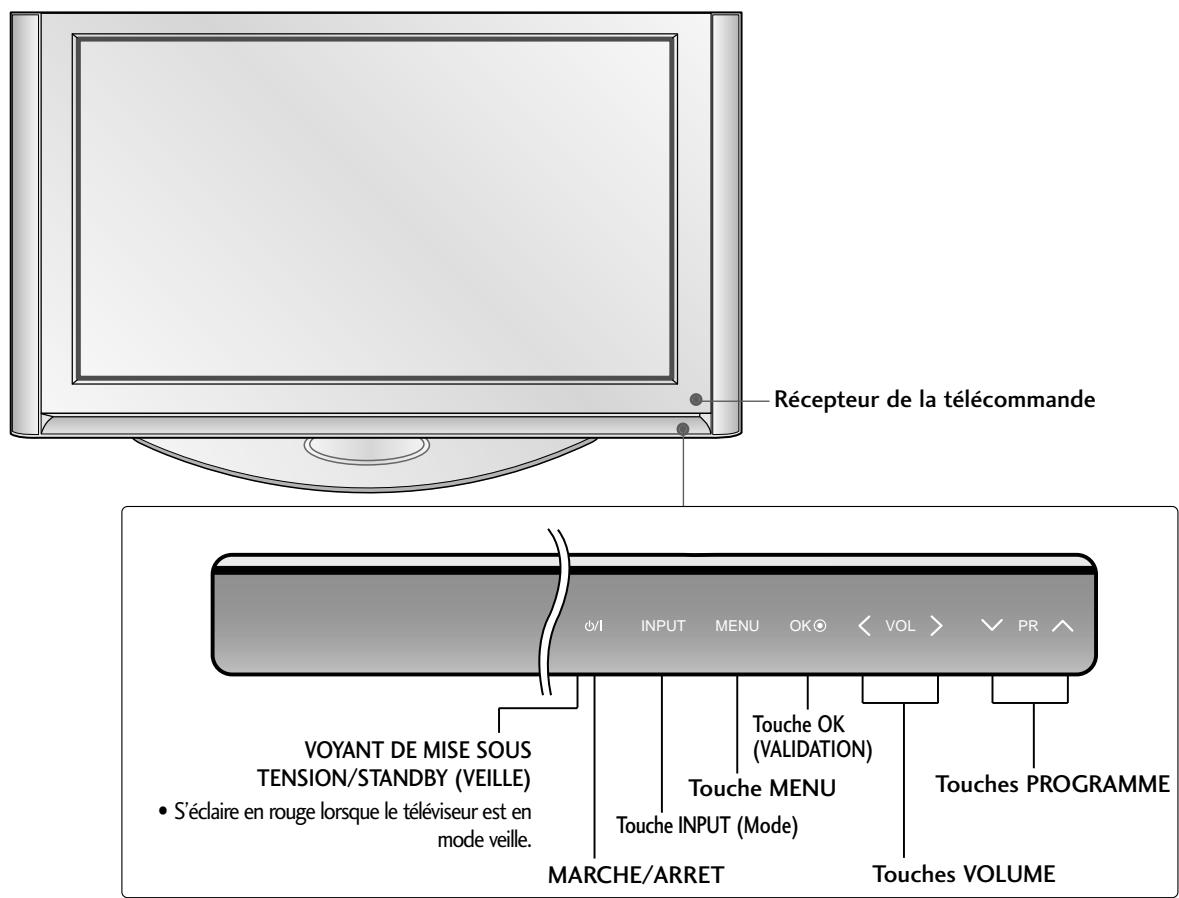

Commandes du panneau avant

Le schéma ci-dessous est une représentation simplifiée du panneau avant. Le matériel représenté peut être quelque peu différent de votre téléviseur. Si tout est entouré d’un film de protection, enlevez-le et nettoyez le produit avec un chiffon de polissage.

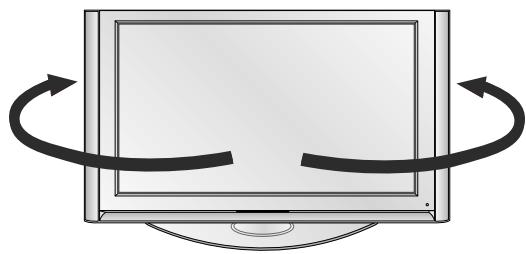

Support emerillon

(MODELES DE TV Plasma uniquement)

Après avoir installé la TV, vous pouvez en ajuster manuellement la position de 20 degrés vers la gauche ou la droite pour l'adapter à votre position de regard.

Remarque

Avant d'ajuster l'angle, vous devez enlever le câble d'alimentation et desserrer (vers la gauche) le verrou axial placé au milieu du support. Et quand le support est nivelé avec la TV, vous devez fermer (vers la droite) le verrou axial et le fixer au trou.

MODELES DE TV LCD: 37LY9, 42LY9, 47LY9, 52LY9

Oeil intelligent :

Règle l'image en fonction des conditions ambiantes.

Récepteur de la télécommande

VOYANT de mise sous tension/standby (VEILLE)

• S’éclaire en rouge lorsque le téléviseur est en mode veille. S’éclaire en vert lorsque le moniteur est sous tension.

MODELES DE TV LCD: 37/42LF7*

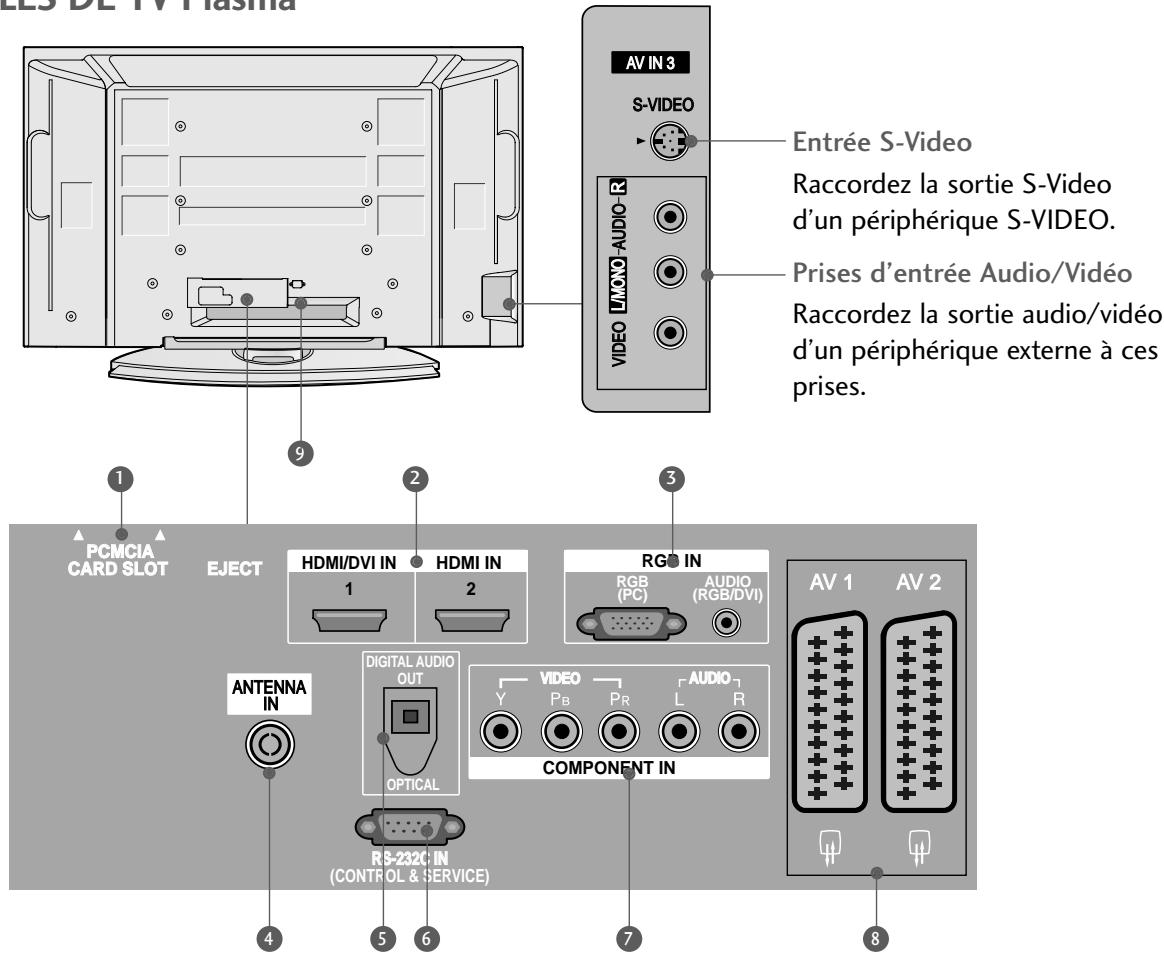

Informations sur le panneau arrière

Le schéma ci-dessous est une représentation simplifiée du panneau arrière. Le matériel représenté peut être quelque peu différent de votre téléviseur.

MODELES DE TV Plasma

Logement pour cartes PCMCIA (Personal Computer Memory Card International Association). (Cette fonction n'est pas disponible dans tous les pays.) Entrée HDMI Connectez le signal HDMI à la borne HDMI IN. Vous pouvez également connecter le signal DVI (VIDEO) au port HDMI/DVI à l'aide du câble DVI à HDMI. 3 Entrée audio RGB/DVI Raccordez la prise de sortie du moniteur d'un ordinateur ou d'un téléviseur numérique (Audio uniquement) au port d'entrée approprié. 4 Entrée antenne Connectez des signaux numériques en liaison radio à cette prise. Sortie DIGITAL AUDIO OUT OPTICAL Permet de raccorder un appareil audio numérique à partir de divers types d'équipements. Remarque : en mode veille, ces ports ne sont pas disponibles.

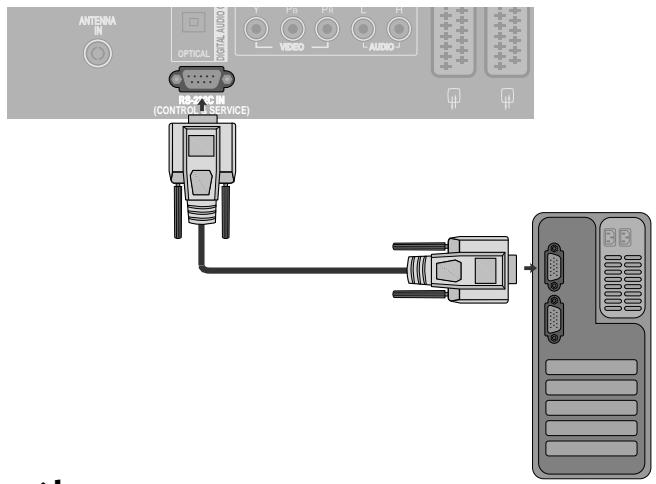

Port d'entrée RS-232C (CONTRÔLE & SERVICE) Raccordez le port de série des péripériques de contrôle à la prise RS-232C. Entrée Composant Connectez vous télécommande câblée à ce port. Péritel euroconnecteur (AV1/AV2) Raccordez l'entrée ou la sortie de la prise Péritel d'un périphérique externe à ces prises. 9 Prise du cordon d'alimentation Ce téléviseur fonctionne en alimentation en alternatif (CA). La tension est indiquée à la section Spécifications. Ne jamais faire fonctionner le téléviseur en courant continu (CC).

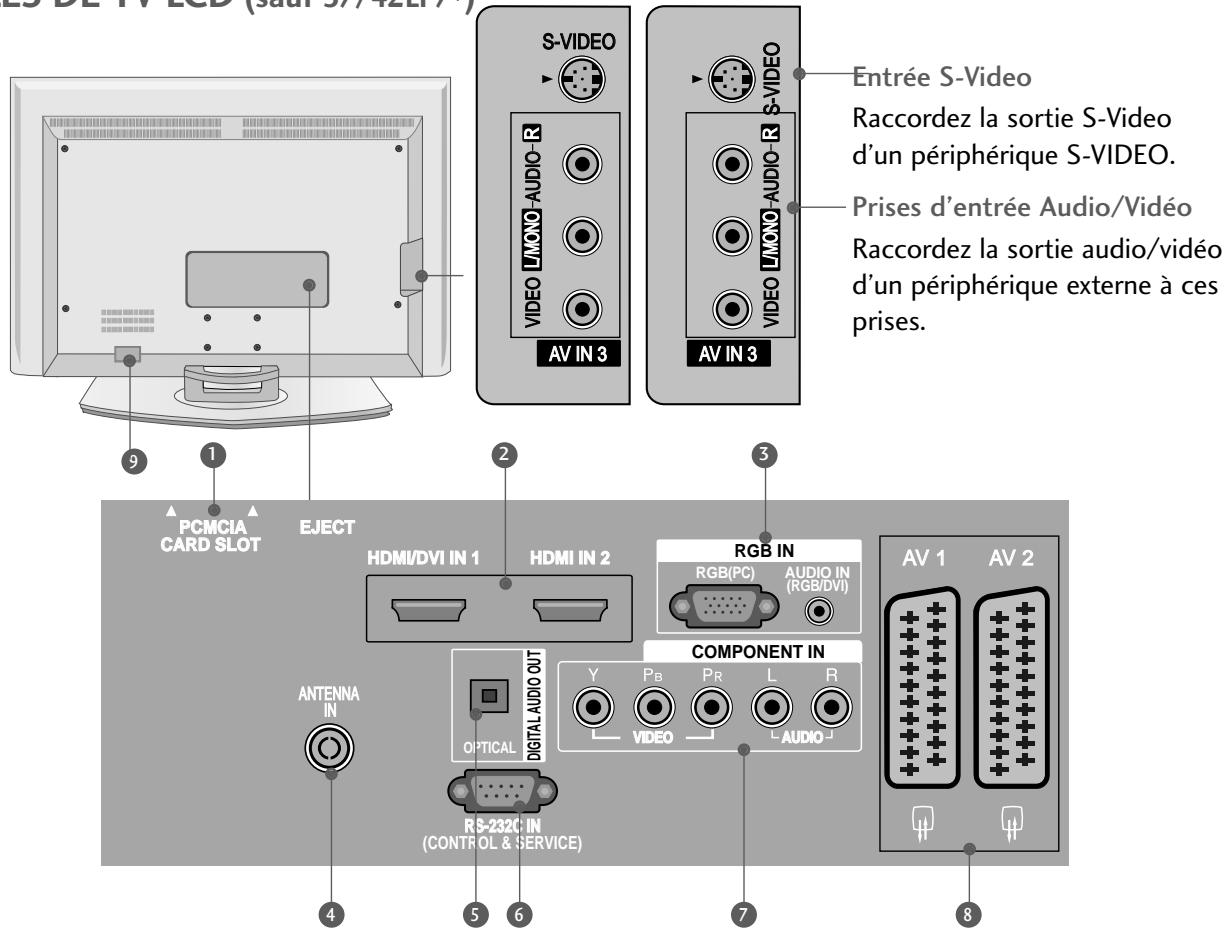

Modeles de TV LCD (sauf 37/42LF7*)

Logement pour cartes PCMCIA (Personal Computer Memory Card International Association). (Cette fonction n'est pas disponible dans tous les pays.) Entrée HDMI Connectez le signal HDMI à la borne HDMI IN. Vous pouvez également connecter le signal DVI (VIDEO) au port HDMI/DVI à l'aide du câble DVI à HDMI. 3 Entrée audio RGB/DVI Raccordez la prise de sortie du moniteur d'un ordinateur ou d'un téléviseur numérique (Audio uniquement) au port d'entrée approprié. 4 Entrée antenne Connectez des signaux numériques en liaison radio à cette prise. Sortie DIGITAL AUDIO OUT OPTICAL Permet de raccorder un appareil audio numérique à partir de divers types d'équipements. Remarque : en mode veille, ces ports ne sont pas disponibles.

Port d'entrée RS-232C (CONTRÔLE & SERVICE) Raccordez le port de série des péripériques de contrôle à la prise RS-232C. 7 Entrée Composant Connectez votre télécommande câblée à ce port. Péritel euroconnecteur (AV1/AV2) Raccordez l'entrée ou la sortie de la prise Péritel d'un périphérique externe à ces prises. 9 Prise du cordon d'alimentation Ce téléviseur fonctionne en alimentation en alternatif (CA). La tension est indiquée à la section Specifications. Ne jamais faire fonctionner le téléviseur en courant continu (CC).

Modeles de TV LCD: 37/42LF7*

Logement pour cartes PCMCIA (Personal Computer Memory Card International Association). (Cette fonction n'est pas disponible dans tous les pays.) Entrée HDMI Connectez le signal HDMI à la borne HDMI IN. Vous pouvez également connecter le signal DVI (VIDEO) au port HDMI/DVI à l'aide du câble DVI à HDMI. 3 Entrée audio RGB/DVI Raccordez la prise de sortie du moniteur d'un ordinateur ou d'un téléviseur numérique (Audio uniquement) au port d'entrée approprié. 4 Entrée antenne Connectez des signaux numériques en liaison radio à cette prise. Sortie DIGITAL AUDIO OUT OPTICAL Permet de raccorder un appareil audio numérique à partir de divers types d'équipements. Remarque : en mode veille, ces ports ne sont pas disponibles.

Port d'entrée RS-232C (CONTRÔLE & SERVICE) Raccordez le port de série des périphériques de contrôle à la prise RS-232C.

Entrée Composant Connectez-vous télécommande câblée à ce port.

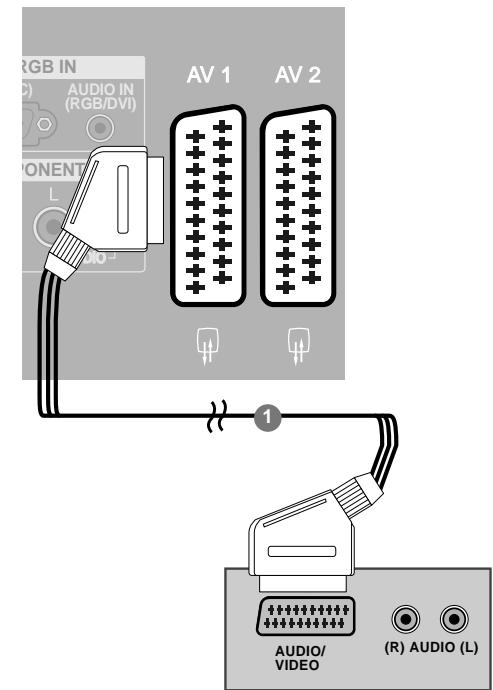

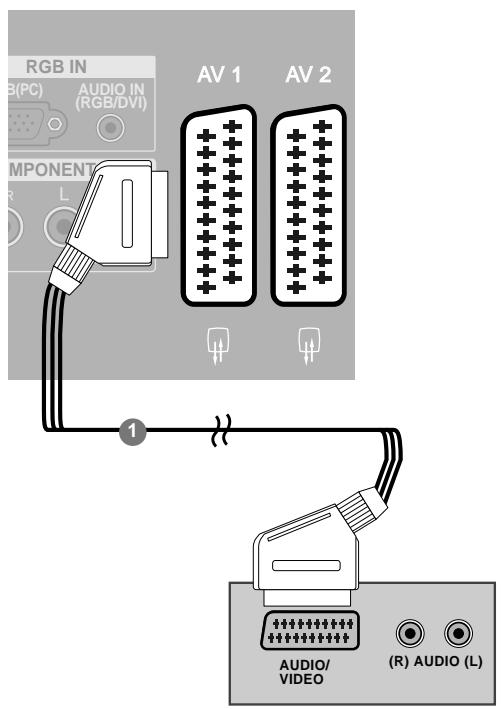

Péritel euroconnecteur (AV1/AV2) Raccordez l'entrée ou la sortie de la prise Péritel d'un périphérique externe à ces prises.

9 Prise du cordon d'alimentation Ce téléviseur fonctionne en alimentation en alternatif (CA). La tension est indiquée à la section Spécifications. Ne jamais faire fonctionner le téléviseur en courant continu (CC).

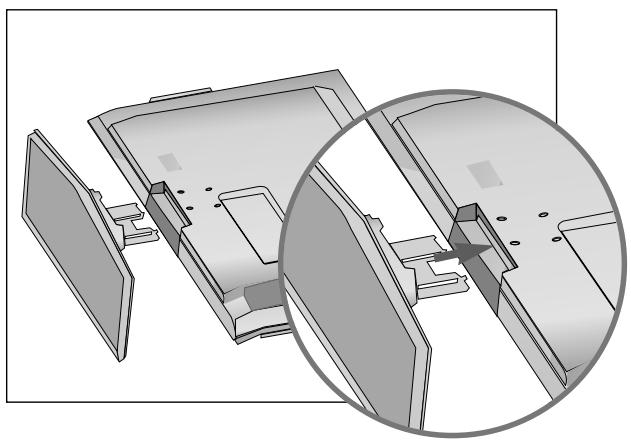

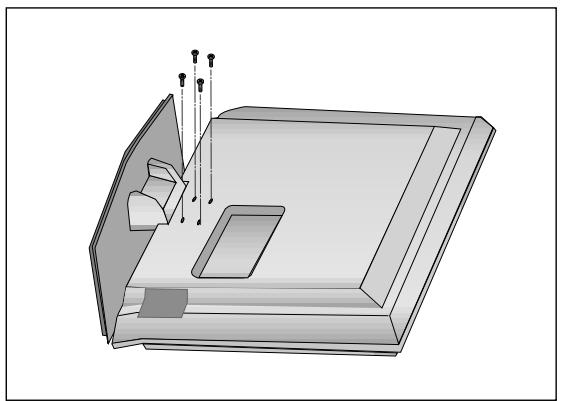

Installation du SOCLE (modèles de téléviseurs LCD de 37 pouces uniquement)

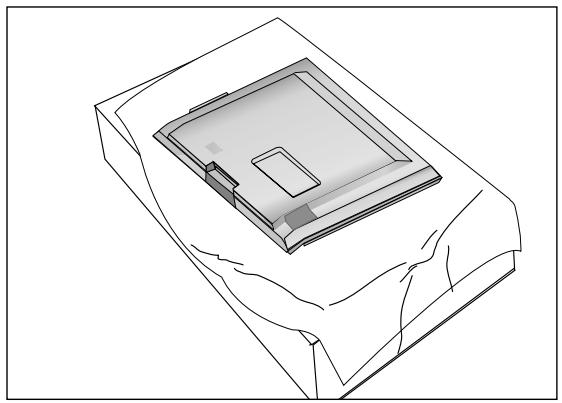

1 Placez le téléviseur écran face au sol sur une surface protégée afin de ne pas endommager l'écran.

2 Assemblez le socle sur le téléviseur comme indiqué dans le schéma.

3 Insérez 4 boulons dans les orifices prévus à cet effet situés à l'arrière du téléviseur.

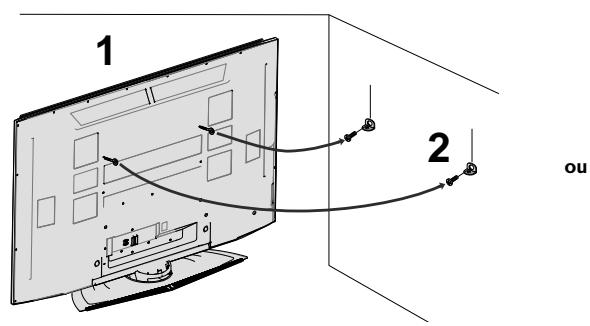

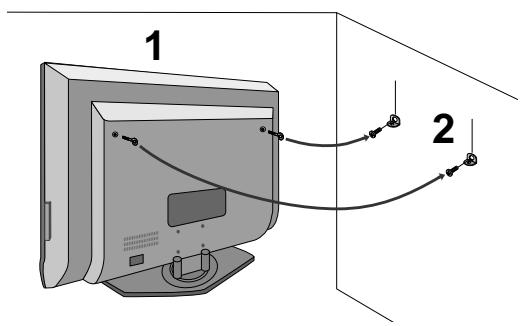

Fixation MURALE du téléviseur

• Cette fonction n'est pas disponible pour tous les modèles. Afin d'éviter les accidents et les dégâts causés par la chute du téléviseur, installer celui-ci assez près du mur pour qu'il ne tombe pas lorsqu'il est poussé vers l'arrière et suivre les instructions illustrées ci-dessous montrant comment le fixer au mur pour éviter les chutes en avant. Veiller à ce que les enfants ne se suspendent pas au téléviseur et ne tentent pas de monter dessus.

1 Utilisez les boulons à œil ou les supports/boulons du téléviseur pour fixer l'appareil au mur, comme indiqué dans l'illustration ci-dessous. (Si avant d'insérer les boulons de l'appareil, ceux-ci sont déjà placés dans la position des boulons à œil, déserrez-les.) * Insérez les boulons à œil ou les supports/boulons du téléviseur, puis serrez-les solidement dans les orifices supérieurs. Fixez les supports muraux à l'aide des boulons (non fournis avec l'appareil, vendus séparément). Ajustez la hauteur du support fixé au mur.

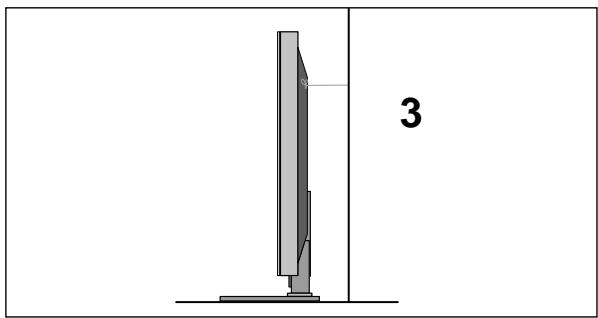

3 Utiliser une corde solide (non fournie avec l'appareil, à acheter séparément) pour attacher l'appareil. Pour plus de sécurité, la corde doit être à l'horizontalité entre le mur et l'appareil.

Remarque

Retirer la corde avant de déplacer l'appareil. Utiliser un support ou un meuble assez grand et solide pour la taille et le poids de l'appareil. Pour utiliser l'appareil en toute sécurité, veiller à ce que le support fixé au mur soit de la même hauteur que l'appareil.

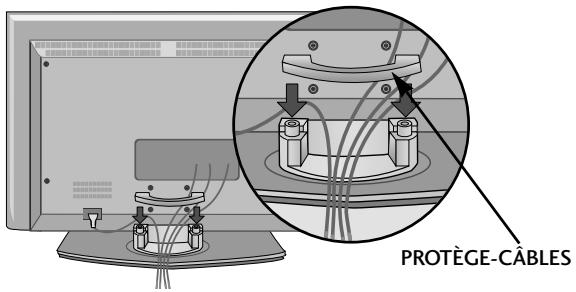

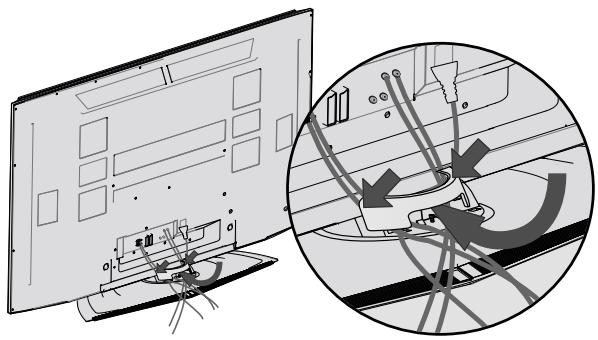

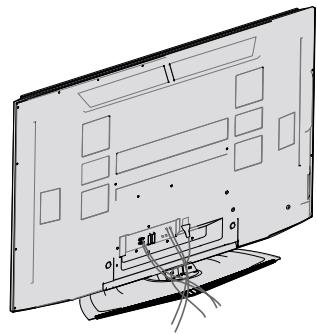

Couverture du panneau arrière pour la disposition des câbles

MODELES DE TV Plasma

Tenez le PROTEGE-CABLES avec vos deux mains et tirez dessus comme indiqué.

PROTEGE-CÁBLES

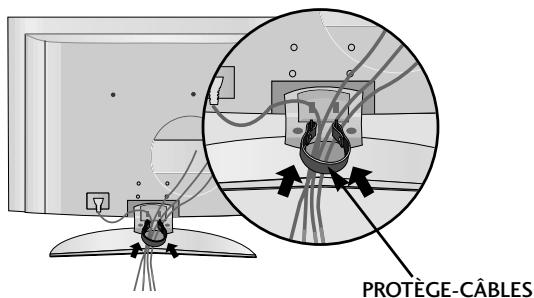

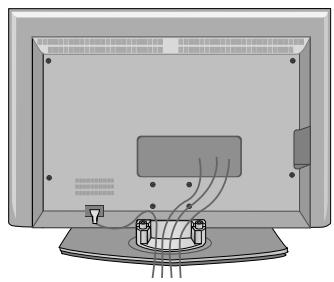

Raccordez les câbles.

Pour raccorder d'autres équipements, reportez-vous à la section Branchements d'un équipement externe.

3 Replacez le PROTEGE-CABLES comme indiqué.

1 Raccordez les câbles.

Pour raccorder d'autres équipements, reportez-vous à la section Raccordement d'un équipement externe.

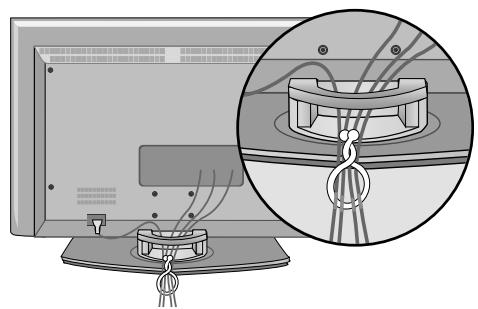

3 Regroupez les câbles à l'aide de l'attache de fixation fournie.

(Cette fonction n'est pas disponible pour tous les modèles.)

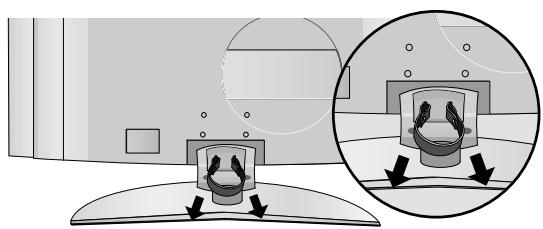

Comment retirer le protege-cábles?

Tenez le PROTEGE-CABLES avec les deux mains, puis tirez-le vers le haut.

Remarque

Lorsque vous déplacez l'appareil, ne le tenez pas par le PROTÉGE-CÂBLES. - Si l'appareil tombe, vous risquez de vous blesser ou d'endommager l'appareil.

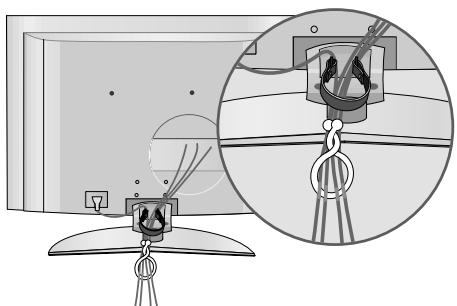

1 Raccordez les câbles.

Pour raccorder d'autres équipements, reportez-vous à la section Raccordement d'un équipement externe.

Comment retirer le protege-cábles?

Prenoze la Gestion DE CABLAGE avec les deux mains et tirez dehors.

Tirez dehors en soutenant les boucles des deux côtés de gestion de câblage.

Remarque

Lorsque vous déplacez l'appareil, ne le tenez pas par le PROTÉGE-CÂBLES. - Si l'appareil tombe, vous risquez de vous blesser ou d'endommager l'appareil.

• Vous pouvez installer ce téléviseur sur le mur, sur un bureau, etc. Le téléviseur est conçu pour être installé à l'horizontal.

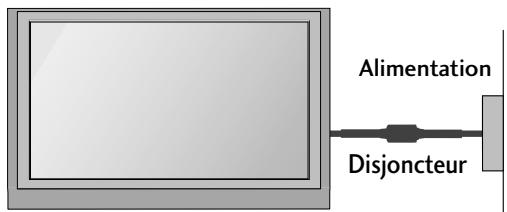

Mise à la TERRE

Assurez-vous de raccorder ce téléviseur à la terre afin d'éviter les chocs électriques. Si la mise à la terre n'est pas possible, demandez à un electricien qualifié d'installer un disjoncteur indépendant. N'essayez pas de mettre cet appareil à la terre en le raccordant à des cables téléphoniques, à un paratonnerre ou à des tuyaux de gaz.

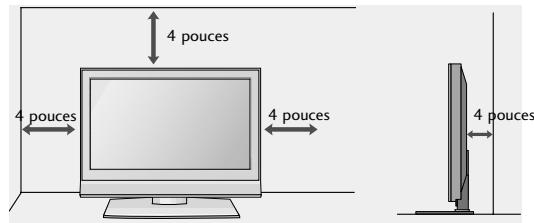

Installation du SOCLE

Afin de permettre une aération suffisante, l'espace minimum requis est de 10 cm de chaque côté et derrière le mur.

Lors de la non utilisation du support type-bureau (60PF9* uniquement)

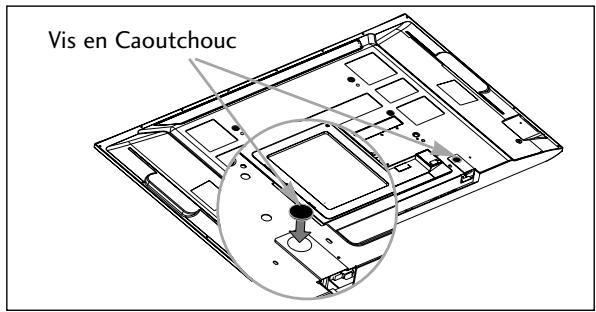

Lors de la non utilisation du support type-bureau, installez les vis en caoutchouc fournis pour protéger le support de pied type-bureau comme il est montré sur la figure.

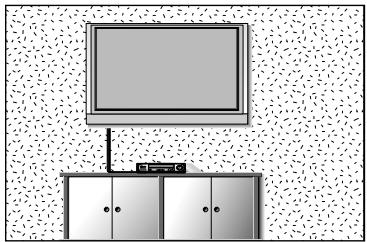

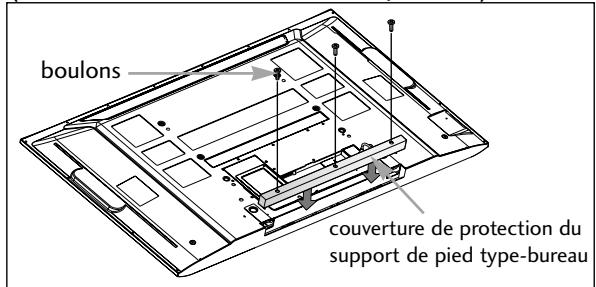

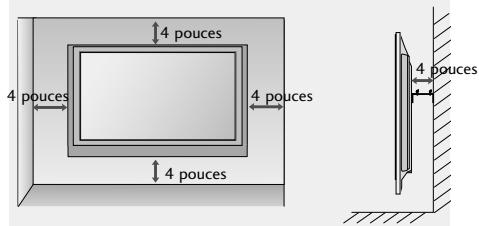

Montage au MUR : installation horizontale

Afin de permettre une aération suffisante, l'espace minimum requis est de 10 cm de chaque côté et derrière le téléviseur. Vous trouverez les instructions détaillées de l'installation chez votre revendeur ; reportez-vous également au Guide de configuration et d'installation de l'interface de montage au mur.

Si vous voulez installer la couverture de protection du support de pied type-bureau (MODELES DE TV Plasma uniquement)

• Pour que des matières étrangères n’entrent pas dans le support de pied type-bureau, fixez la couverture de protection du support de pied type-bureau au moyen des verrous fournis comme il est montré sur la figure.

Preparation

• Ne jamais brancher le cordon d'alimentation avant d'avoir terminé de raccorder tous les équipements pour ne pas endommager l'appareil.

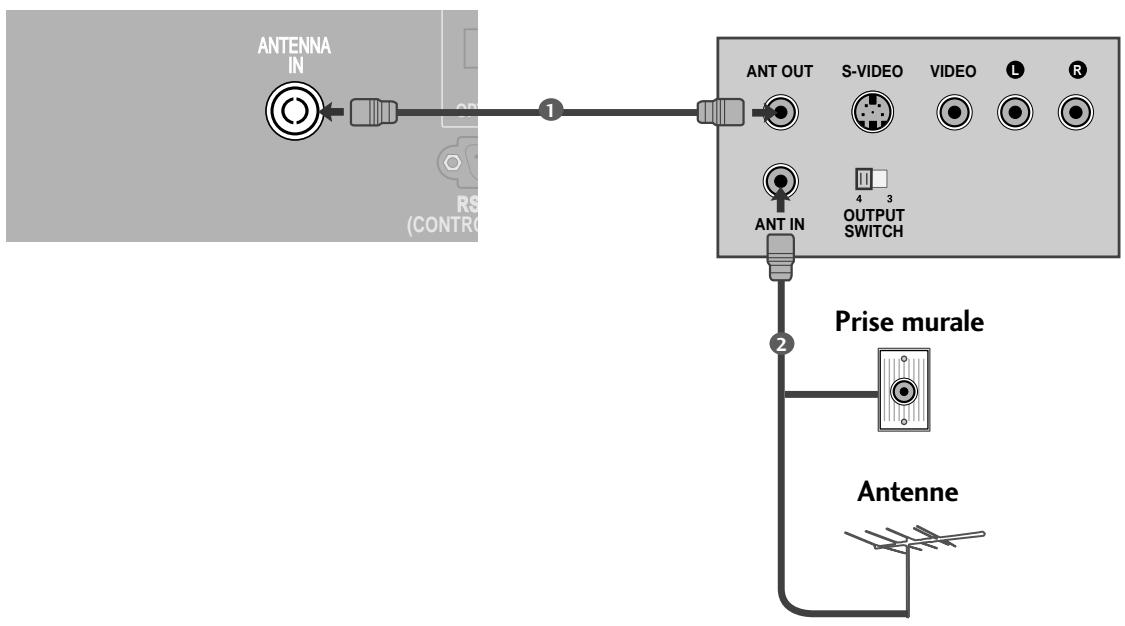

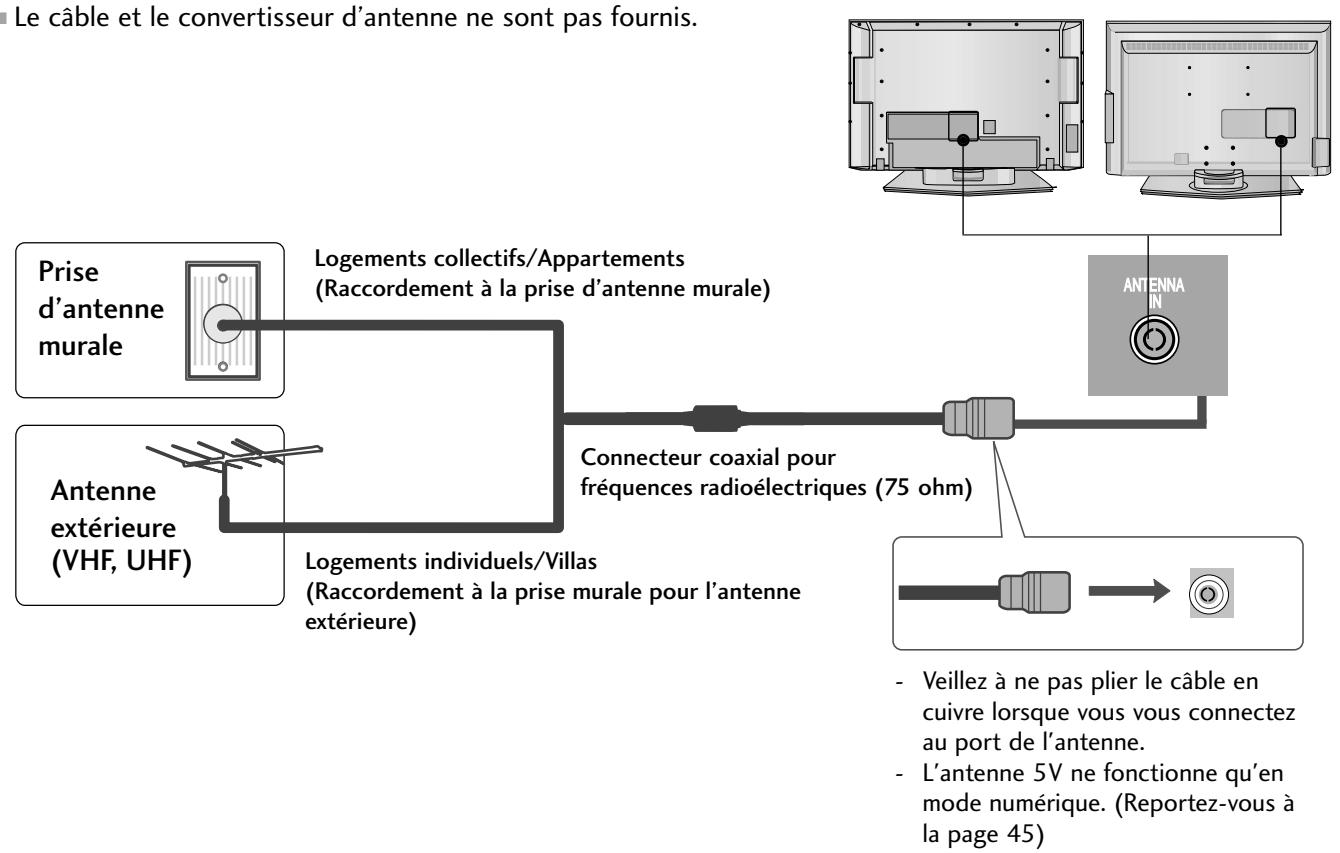

Raccordement à une antenne

Afin d'obtenir la meilleure qualité d'image, réglez la direction de l'antenne. Le câble et le convertisseur d'antenne ne sont pas fournis.

Pour recevoir une image de toute valeur qualitative dans les zones où les signaux se reçoivent mal, installez sur l'antenne un amplificateur de signaux comme indiqué sur le schéma de droite. Pour acheminer le signal dans deux branchements de télévision, veuillez utiliser un diviseur.

Configuration de l'équipement externe

Ne jamais brancher le cordon d'alimentation avant d'avoir terminé de raccorder tous les équipements pour ne pas endommager l'appareil. - Cette section utilise principalement les illustrations des modèles de téléviseur LCD.

Configuration du récepteur HD

• Ce téléviseur peut recevoir des signaux numériques en liaison radio ou des signaux de cable sans un boîtier décodeur numérique. Cependant, si vous recevez des signaux numériques d'un boîtier décodeur ou d'un autre dispositif externe numérique, reportez-vous à l'illustration ci-dessous.

Raccordement avec un câble composante

Raccordez les prises de sortie vidéo (Y, PB, PR) du DVD sur les prises d’entrée COMPONENT IN VIDEO du téléviseur. Raccordez les sorties audio du DVD aux prises d’entrée COMPONENT IN AUDIO du téléviseur. 3 Allumez le boîtier décodeur numérique (reportez-vous au Mode d’emploi du boîtier décodeur numérique). 4 Sélectionnez la source d’entrée COMPOSANT à l’aide de la touche INPUT de la télécommande.

Signal	Composant	HDMI1/2	HDMI3 (37/42LF7*uniquement)
480i/576i	Oui	Non	Non
480p/576p	Oui	Oui	Oui
720p/1080i	Oui	Oui	Oui
1080p	Oui (60Hz unquemement)	Oui (24Hz/50Hz/60Hz)	Oui (24Hz/50Hz/60Hz)

Sauf 37/42LF7*

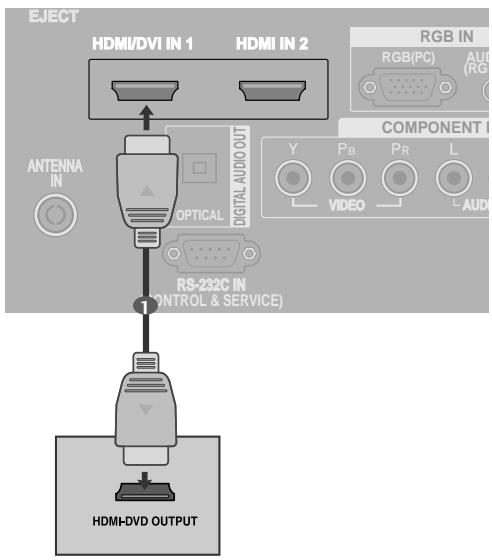

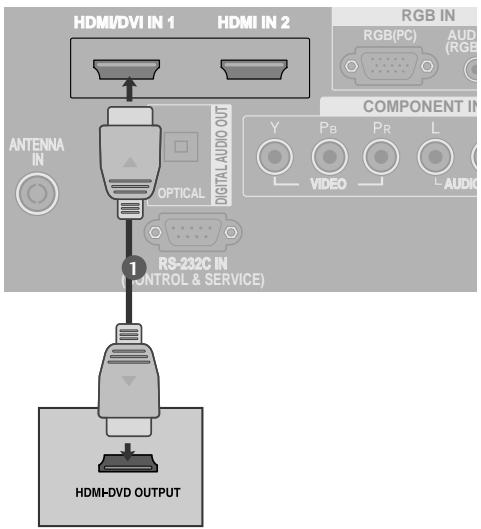

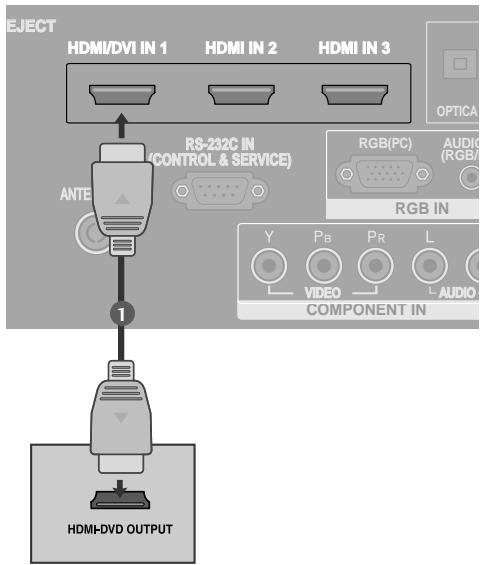

Raccordez la prise de sortie HDMI du boîtier décodeur numérique à la prise d'entrée HDMI/DVI IN 1 ou HDMI IN 2 du téléviseur. 2 Allumez le boîtier décodeur numérique (reportez-vous au Mode d'emploi du boîtier décodeur numérique). 3 Sélectionnez la source d'entrée HDMI 1 ou HDMI 2 à l'aide de la touche INPUT de la télécommande.

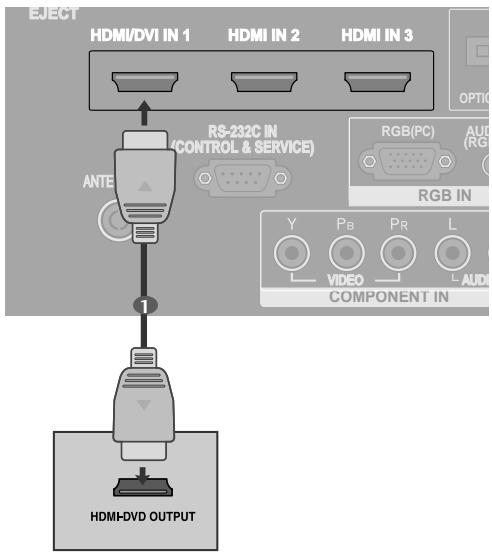

Raccordez la prise de sortie HDMI du boîtier décodeur numérique à la prise d’entrée HDMI/DVI IN 1, HDMI IN 2 ou HDMI IN 3 du téléviseur. 2 Allumez le boîtier décodeur numérique (reportez-vous au Mode d’emploi du boîtier décodeur numérique). 3 Sélectionnez la source d’entrée HDMI 1, HDMI 2 ou HDMI 3 à l’aide de la touche INPUT de la télécommande.

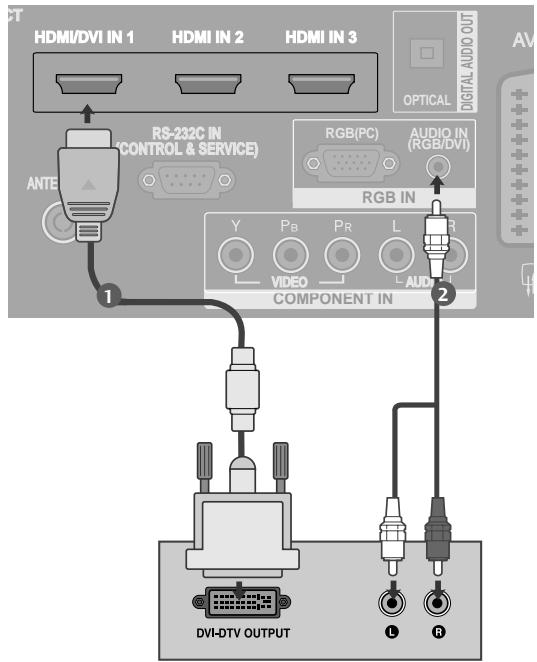

Sauf 37/42LF7*

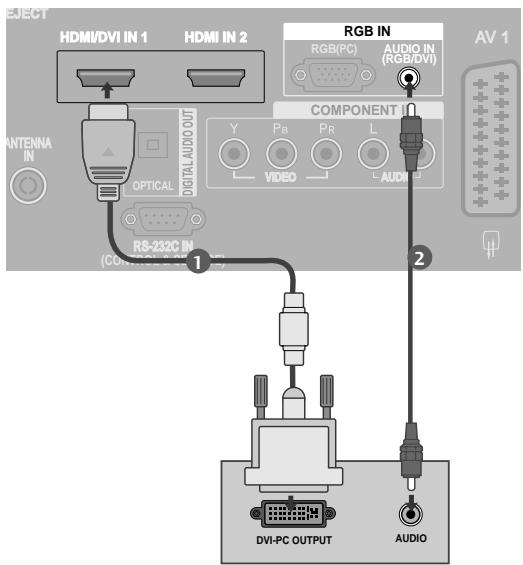

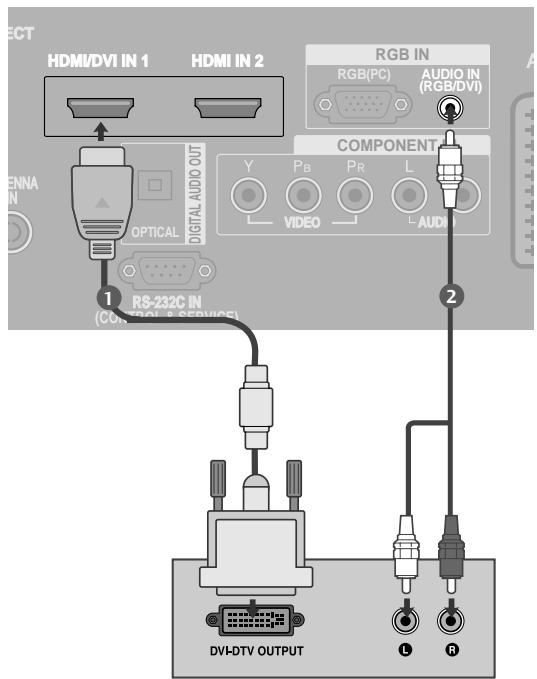

Raccordez la prise de sortie DVI du boîtier décodeur numérique à la prise d’entrée HDMI/DVI IN du téléviseur. Raccordez les câbles audio du boîtier décodeur numérique à la prise AUDIO(RGB/DVI) du téléviseur. 3 Allumez le boîtier décodeur numérique (reportez-vous au Mode d’emploi du boîtier décodeur numérique). 4 Sélectionnez la source d’entrée HDMI 1 à l’aide de la touche INPUT de la télécommande.

Raccordez la prise de sortie DVI du boîtier décodeur numérique à la prise d’entrée HDMI/DVI IN du téléviseur. Raccordez les câbles audio du boîtier décodeur numérique à la prise AUDIO(RGB/DVI) du téléviseur. 3 Allumez le boîtier décodeur numérique (reportez-vous au Mode d’emploi du boîtier décodeur numérique). 4 Sélectionnez la source d’entrée HDMI 1 à l’aide de la touche INPUT de la télécommande.

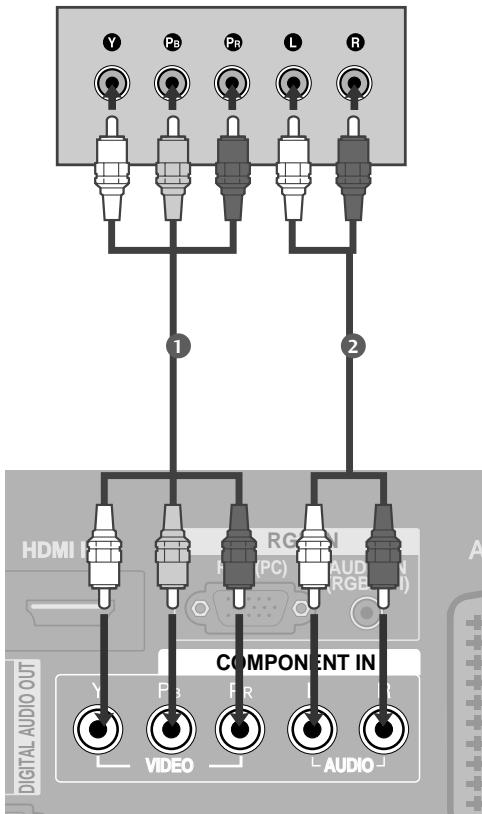

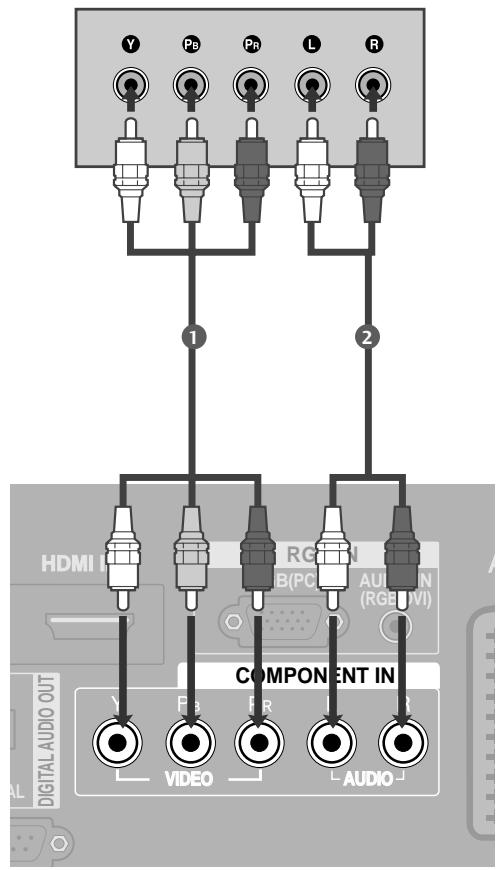

Raccordement avec un câble composante

Raccordez les prises de sortie vidéo (Y, PB, PR) du DVD sur les prises d’entrée COMPONENT IN VIDEO du téléviseur. Raccordez les sorties audio du DVD aux prises d’entrée COMPONENT IN AUDIO du téléviseur. 3 Mettez votre lecteur DVD sous tension, puis insérez un DVD. 4 Sélectionnez la source d’entrée COMPOSANT à l’aide de la touche INPUT de la télécommande. 5 Reportez-vous au Manuel du lecteur DVD pour suivre les instructions de fonctionnement.

Entrées vidéo composante

Vous pouvez améliorer la qualité de l'image en branchant le lecteur DVD sur les entrées vidéo composante, comme illustré ci-dessous.

Entrées video composante du téléviseur

Y

PB

PR

Sorties video du lecteur DVD	Y	PB	PR
	Y	B-Y	R-Y
	Y	Cb	Cr
	Y	Pb	Pr

Raccordement avec un câble péritel

Raccordez la prise Péritel du DVD à la prise Péritel AV1 du téléviseur. 2. Mettez votre lecteur DVD sous tension, puis insérez un DVD. 3. Sélectionnez la source d'entrée AV1 à l'aide de la touche INPUT de la télécommande. Si vous êtes connectés sur la prise péritel AV2, sélectionnez la source d'entrée AV2. 4. Reportez-vous au Manuel du lecteur DVD pour suivre les instructions de fonctionnement.

Remarque

Si vous souhaitez utiliser le cable du Peritel, vous devez utiliser le cable Peritel blindé.

Raccordement avec un câble s-video

Raccordez la prise de sortie S-VIDEO du DVD à la prise d’entrée S-VIDEO du téléviseur. Raccordez les prises de sortie audio du DVD aux prises d’entrée AUDIO du téléviseur. 3. Mettez votre lecteur DVD sous tension, puis insérez un DVD. 4. Sélectionnez la source d’entrée AV3 à l’aide de la touche INPUT de la télécommande. 5. Reportez-vous au mode d’emploi du lecteur DVD pour suivre les instructions de fonctionnement.

Raccordement avec un câble HDMI

sauf 37/42LF7*

1 Raccordez la prise de sortie HDMI du DVD à la prise d'entrée HDMI/DVI IN 1 ou HDMI IN 2 du téléviseur. 2 Sélectionnez la source d'entrée HDMI 1 ou HDMI 2 à l'aide de la touche INPUT de la télécommande. 3 Reportez-vous au mode d'emploi du lecteur DVD pour suivre les instructions de fonctionnement.

Raccordez la prise de sortie HDMI du DVD à la prise d’entrée HDMI/DVI IN 1, HDMI IN 2 ou HDMI IN 3 du téléviseur. Sélectionnez la source d’entrée HDMI 1, HDMI 2 ou HDMI 3 à l’aide de la touche INPUT de la télécommande. Reportez-vous au mode d’emploi du lecteur DVD pour suivre les instructions de fonctionnement.

Remarque

Si vous utilisez un cable HDMI, le téléviseur peut recevoir simultanément des signaux audio et vidéo. Si le DVD ne prend pas en charge la fonction Auto HDMI, vous devez régler correctement la résolution de sortie.

Insertion du MODULE CI

(Cette fonction n'est pas disponible dans tous les pays.)

• Pour activer les chaînes cryptées (chaînes payantes) en mode TV numérique.

1 Insérez le module CI dans le logement pour cartes PCMCIA (PCMCIA CARD SLOT) du téléviseur, comme indiqué sur le schéma.

Pour plus d'informations, reportez-vous à la page 48.

Branchement d'un magnetoscope

Afin d’éviter de possibles interférences, veillez à laisser une distance suffisante entre le magnétoscope et le téléviseur. - Tout particulièrement dans le cas de l'image figée d'un magnétoscope. Il se peut que l'utilisation du format 4:3 entraîne une rémanence de l'image sur l'écran.

Raccordement avec un câble d'antenne

Raccordez la prise ANT OUT du magnétoscope à la prise ANTENNA IN du téléviseur. 2 Raccordez le câble d'antenne à la prise ANT IN du magnétoscope. 3 Appuyez sur la touche PLAY (LECTURE) du magnétoscope, puis trouvez le canal ajustat entre le téléviseur et le magnétoscope pour pouvoir regarder la télévision.

Raccordement avec une prise péritel

Raccordez la prise Péritel du magnétoscope à la prise Péritel AV1 du téléviseur. 2. Insérez une cassette vidéo dans le magnétoscope, puis appuyez sur la touche PLAY (LECTURE) du magnétoscope (reportez-vous au Mode d'emploi du magnétoscope). 3. Sélectionnez la source d'entrée AV1 à l'aide de la touche INPUT de la télécommande. 4. Si vous êtes connectés sur la prise péritel AV2, sélectionnez la source d'entrée AV2.

Remarque

Si vous souhaitez utiliser le cable du Péritel, vous nevez utiliser le cable Péritel bliné.

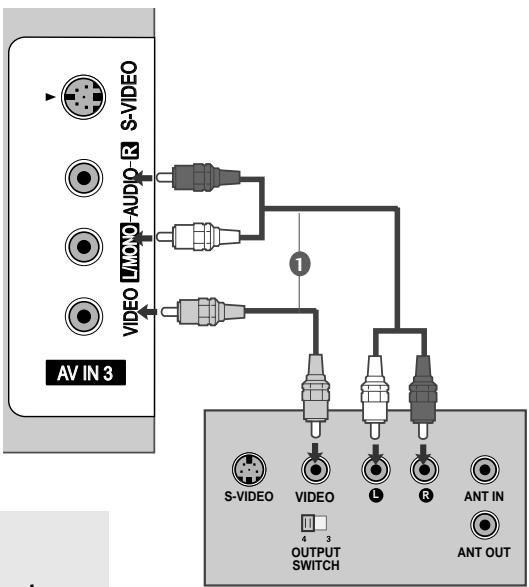

Raccordement avec un câble RCA

Raccordez les cables AUDIO/VIDEO du magneto-scope aux prises AUDIO/VIDEOS du téléviseur. Veuillez respecter les couleurs des prises :(Vidéo =jaune, Audio gauche =blanc et Audio droit =rouge). 2 Insérez une cassette video dans le magnétoscope, puis appuyez sur la touche PLAY du magnétoscope (reportez-vous au Mode d'emploi du magneto-scope). 3 Sélectionnez la source d'entrée AV3 à l'aide de la touche INPUT de la télécommande.

Remarque

Si vous avez un magnétoscope mono, raccordez le câble audio du magnétoscope à la prise AUDIO L/MONO du téléviseur.

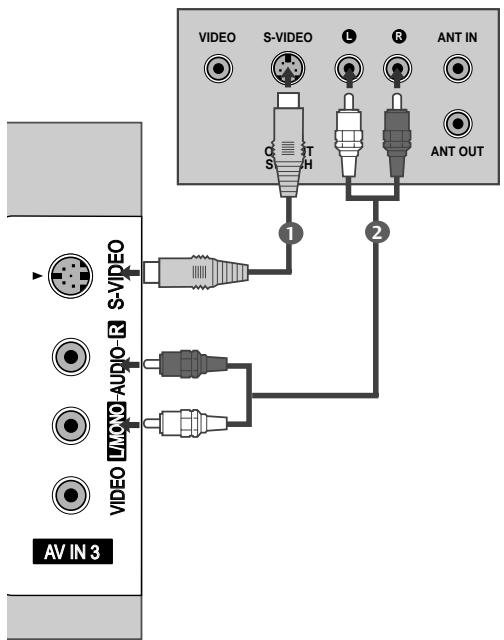

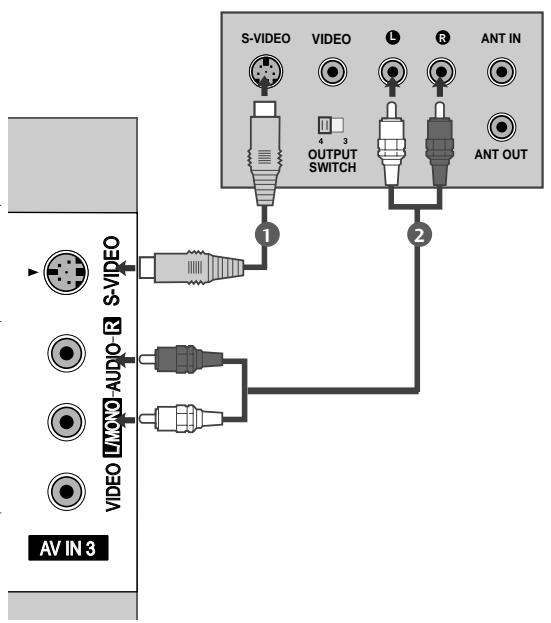

Raccordement avec un câble s-video

Raccordez la prise de sortie S-VIDEO du magnétoscope à la prise d’entrée S-VIDEO du téléviseur. Lorsque vous raccordez un magnétoscope S-Video à la prise S-Video, la qualité de l’image est nettement améliorée. 2 Raccordez le câble audio depuis le magnétoscope jusqu’aux prises AUDIO situées du téléviseur. 3 Insérez une cassette vidéo dans le magnétoscope, puis appuyez sur la touche PLAY (LECTURE) du magnétoscope (reportez-vous au Mode d’emploi du magnétoscope). 4 Sélectionnez la source d’entrée AV3 à l’aide de la touche INPUT de la télécommande.

Remarque

Si les prises S-VIDEO et VIDEO ont été raccordées simultanément au magnétoscope S-VHS, seul le signal S-VIDEO peut être reçu.

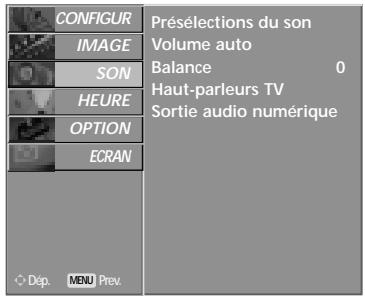

Configuration de la SORTIE digital AUDIO OUT optical

Envoie le son du téléviseur à un équipement audio externe via le port de sortie audio numérique (optique).

Raccordez une des extrémités d’un câble optique au port optique de sortie audio numérique (optique) du téléviseur. Raccordez l’autre extrémité du câble optique au port d’entrée audio numérique (optique) de l’équipement audio. 3 Réglez l’option "Haut-parleur TV - sur Désacté" dans le menu SON. (p.78). Reportez-vous au mode d’emploi de l’équipement externe.

Attention

Ne jamais regarder à l'intérieur du port de sortie optique. Cela peut représenter un danger pour votre vue.

Configuration d'une autre SOURCE audio/vidéo

Raccordez les câbles AUDIO/VIDÉO du magnétoscope aux prises AUDIO/VIDÉO du téléviseur. Veuillez respecter les couleurs des prises : (Vidéo = jaune, Audio gauche = blanc et Audio droit = rouge). 2. Sélectionnez la source d'entrée AV3 à l'aide de la touche INPUT de la télécommande. 3. Faites fonctionner la source externe correspondante. Reportez-vous au guide de fonctionnement de la source externe.

Branchement d'un PC

Ce téléviseur comprend la fonction Plug and Play, ce qui signifie que l'ordinateur s'adapte automatiquement aux paramètres du téléviseur.

Raccordement avec un câble d-sub à 15 broches

1 Raccordez la prise de sortie RGB du boîtier décodeur numérique à la prise d'entrée RGB (PC) du téléviseur. 2 Raccordez les prises de sortie audio du boîtier décodeur numérique à la prise AUDIO IN (RGB/DVI) du téléviseur. 3 Allumez l'ordinateur et le téléviseur. 4 Sélectionnez la source d'entrée RGB à l'aide de la touche INPUT de la télécommande.

Raccordement avec un cable HDMI à DVI

Raccordez la prise de sortie DVI de l'ordinateur à la prise d'entrée HDMI/DVI IN 1 du téléviseur. 2 Raccordez les prises de sortie audio du boîtier décodeur numérique à la prise AUDIO IN (RGB/DVI) du téléviseur. 3 Allumez l'ordinateur et le téléviseur. 4 Sélectionnez la source d'entrée HDMI 1 à l'aide de la touche INPUT de la télécommande.

Remarque

Si l'ordinateur est muni d'une sortie DVI et non d'une sortie HDMI, il est nécessaire d'effectuer un raccordement audio indépendant. Si l'ordinateur n'est pas compatible avec Auto DVI, vous devez régler correctement la résolution de sortie.

Remarque

Pour bénéficier d'un son et d'une image exceptionnels, raccordez l'ordinateur au téléviseur. É vitez l'affichage prolongé d'une image figé e à l'é cran. L'image figée pourrait s'incruster sur l'écran. Utilisez un économiser d'écran. Raccordez l'ordinateur au port RGB INPUT(PC INPUT) du téléviseur; changez la résolution de sortie de l'ordinateur. Il est possible que du bruit apparaisse selon la résolution, le contraste ou la luminosité en mode PC. Changez alors la résolution du mode PC, modifiez la fréquence de rafraîchissement ou réglez la luminosité et le contraste dans le menu, jusqu'à ce que l'image soit nette. Si la fréquence de rafraîchissement de la carte graphique de l'ordinaire ne peut pas être modifiée, changez la carte graphique de l'ordinaire ou demandez conseil au fabricant de la carte graphique. La synchronisation des fréquences horizontale et verticale est de type séparé. Nous vous conseillons d'utiliser 1920x1080, 60Hz pour le mode PC, car ils fournissant une meilleure qualite d'image. Nous vous recommendons d'utiliser les résolutions suivantes en mode PC:1024x768,60Hz (MODELES DE TV Plasma); elles offrent en effet la meilleure qualite d'image. Raccordez le cable de signal du port de sortie du moniteur de l'ordinateur au port RGB (PC) du téléviseur ou le cable de signal du port de sortie HDMI de l'ordinateur au port HDMI/IN (ou HDMI/DVI IN) du téléviseur. Raccordez le cable audio de l'ordinateur à l'entrée audio du téléviseur (les cables audio ne sont pas fournis avec le téléviseur).

Si vous utilisez une carte son, régalez le son de l'ordinateur en conséquence. Ce téléviseur utilise une solution VESA Plug & Play. Ce téléviseur fournit des données EDID au système de l'ordinateur avec un protocole DDC. L'ordinateur se règle automatiquement lorsque vous utilisez le téléviseur. Le protocole DDC est prédéfini pour les modes RGB (RGB analogue) et HDMI (RGB numérique). Si besoin est, définissez les paramètres de la fonction Plug and Play. Si la carte graphique de l'ordinateur ne produit pas les signaux RGB analogiques et numériques simultanément, raccordez soit RGB, soit HDMI IN (ou HDMI/DVI IN) pour afficher l'écran de l'ordinateur sur le téléviseur. Si la carte graphique de l'ordinateur produit simultanément la sortie RGB analogue et numérique, réglez le téléviseur sur RGB ou HDMI; (l'autre mode est automatiquement réglé sur Plug and Play par le téléviseur.) Il est possible que le mode DOS ne fonctionne pas selon la carte vidéo, si vous utilisez un cable HDMI à DVI. Si vous utilisez un cable RGB-PC trop long, du bruit peut se produire sur l'écran. Nous vous recommandons d'utiliser un cable inférieur à 5 mètres. Cela vous garantit une qualité d'image optimale.

Résolution d'affichage prise en charge mode RGB[PC] / HDMI[PC]

Résolution	Fréquence horizontal(KHz)	Fréquence verticale(Hz)
720x400	31,468	70,08
640x480	31,469	59,94
	37,500	75,00
800x600	37,879	60,31
	46,875	75,00
832x624	49,725	74,55
1024x768	48,363	60,00
	56,476	70,00
	60,023	75,03
1280x768	47,693	59,99
1360x768	47,649	59,94
1366x768	47,649	59,94
1280x1024	63,595	60,00
1400x1050	65,160	60,00
1600x1200	74,077	60,00
1920x1080	66,647	59,99

mode HDMI[DTV]

Résolution	Fréquence horizontal(KHz)	Fréquence verticale(Hz)
640x480	31,469	59,94
	31,469	60,00
720x480	31,47	59,94
	31,50	60,00
720x576	31,25	50,00
1280x720	37,50	50,00
	44,96	59,94
	45,00	60,00
1920x1080i	33,72	59,94
	33,75	60,00
	28,125	50,00
1920x1080p	27,00	24,00
	56,25	50,00
	67,433	59,94
	67,500	60,00

Mode HDMI [PC].

Configuration auto(mode RGB [PC] uniqueness)

Ajuste de façon automatique la position de l'image et minimise le tremblement de l'image. Si l'image n'est toujours pas nette après avoir effectué les réglages, bien que votre téléviseur fonctionne correctement, vous devez effectuer d'autres réglages.

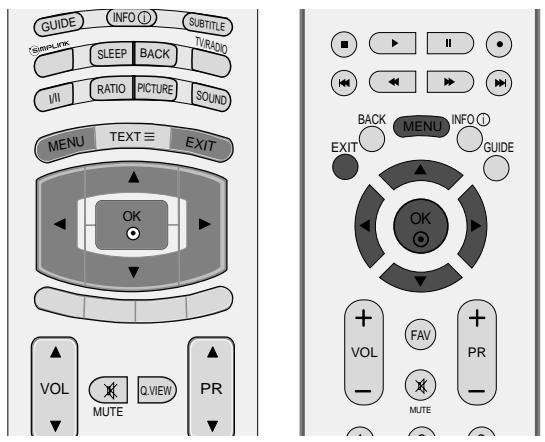

Configuration auto

Cette fonction sert au réglage automatique de la position, de l'horloge et de la phase de l'écran. L'image affichée disparaîtra pendant quelques secondes pendant l'exécution de la configuration automatique.

Appuyez sur la touche, puis utilisez les touches ou pour selectionner ECRAN.

Appuyez sur la touche, puis utilisez les touches ou pour sélectionner Config. auto.

Appuyez sur la touche pour démarrer la Config. auto.

• Une fois terminée, OK s'affiche à l'écran.
• Si la position de l'image n'est toujours pas correcte, relancez la configuration automatique.
• Si l'image nécessite un réglage supplémentaire après la configuration automatique en mode RGB (PC), vous pouvez passer en Config. manuelle.

Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

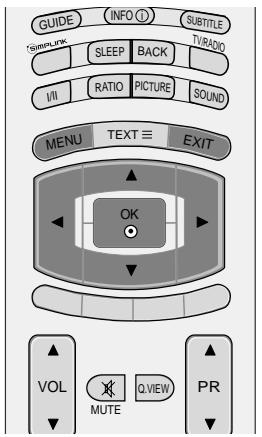

Réglage des options d'écran phase, horloge et position

Si l'image n'est toujours pas nette après l'ajustement automatique et spécialement si les caractères continuent à trembler, réglez la phase de l'image manuellement.

Cette fonction n'est pas disponible en mode 1:1 pixel.

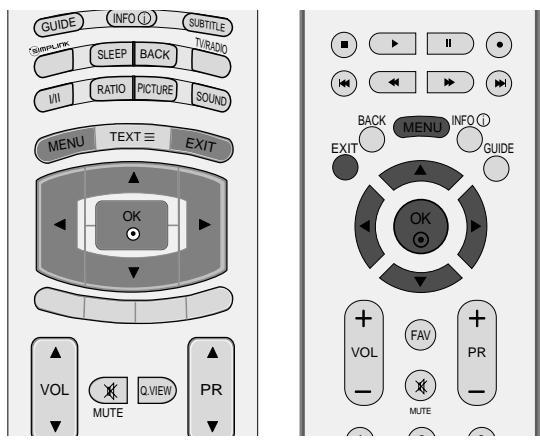

Pour corriger la taille de l'écran, ajustez Clock.

Cette fonction est disponible dans les modes suivants : mode RGB[PC].

Cette fonction permet de minimiser les barres verticales ou les striures qui apparaissent sur le fond de l'écran. La taille horizontale de l'écran changera également.

Phase Cette fonction vous permet de supprimer le bruit horizontal et d'affiner la netteté de l'image.

Appuyez sur la touche, puis utilisez les touches ou pour selectionner ECRAN.

Appuyez sur la touche, puis utilisez les touches ou pour sélectionner Config. auto.

Appuyez sur la touche, puis utilisez les touches ou pour sélectionner Phase, Clock, Position H ou Position V.

Réglez le niveau avec la touche ou.

Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

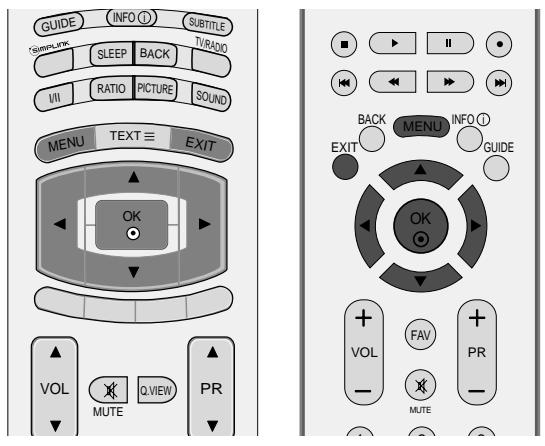

Sélection du mode XGA plein

Pour visualiser une image normale, faites correspondre la résolution du mode RGB et la sélection du mode XGA.

Cette fonction est disponible dans les modes suivants : mode RGB[PC].

1 Appuyez sur la touche, puis utilisez les touches A ou pour selectionner ECRAN. 2 Appuyez sur la touche, puis utilisez les touches A ou pour selectionner Mode XGA. 3 Appuyez sur la touche, puis utilisez les touches A ou pour selectionner la résolution XGA de votrechoix. 4 Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

2 3

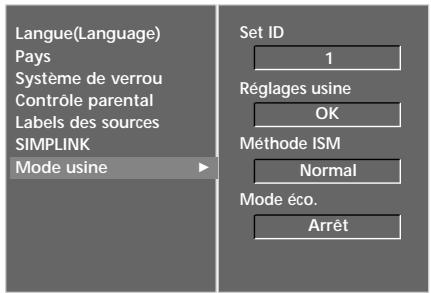

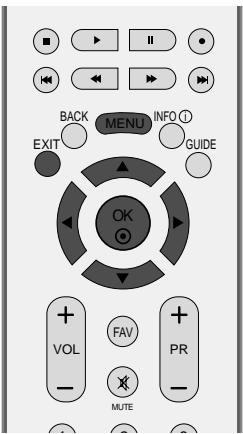

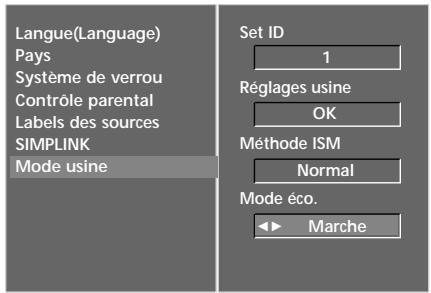

Retour aux réglages d'usine

Cette fonction est disponible dans tous les modes pour initialiser la valeur ajustée.

Les fonctions Méthod ISM et Mode éco. ne sont pas disponibles pour les télévisions LCD.

1 Appuyez sur la touche MENU, puis sur les touches A ou pour sélectionner le menu OPTION. 2 Appuyez sur la touche, puis utilisez les touches A ou pour sélectionner Mode usine. 3 Appuyez sur la touche, puis utilisez les touches A ou pour sélectionner Reglages usine. 4 Appuyez sur le bouton

Le message "Si vous entrez un mot de passe, tous les paramètres utilisés seront réinitialisés." apparaîtra.

Utilisez les touches numériques pour saisir un mot de passe à 4 chiffres.

Langue (Language) Pays Système de verrouillage Contrôle parental Labels des sources SIMPLINK Mode usine

Fonctions des touches de la télécommande

(Uniquement 37/42/47/52LY9, 50/60PF9)

Lorsque vous utilisez la télécommande, dirigez-la vers le capteur de la télécommande du téléviseur.

IMPLINK affiche une liste des périphériques audio/video connectés au téléviseur. Lorsque vous appuyez sur cette touche, le menu Simplink s'affiche à l'écran.

SLEEP Permet d'activer la mise en veille.

BACK Permet à l'utilisateur de revenir à l'étape précédente d'une application interactive, du guide de programmes électronique (EPG) ou d'une autre fonction interactive.

TV/RADIO Permet de sélectionner la chaîne radio ou TV en mode numérique.

I/II Permet de sélectionner la sortie du son.

RATIO Permet de sélectionner le format d'image de votre choix.

PICTURE Adapte l'image pré-établie en accord avec la salle.

SOUND Pour désigner le son approprié selon votre programme de regard.

Menu de sélectionner un menu.

Touches du Ces touches sont utilisées pour le télétexte.

TELETEXTE Pour de plus amples détails, veuillez vous reporter à la section 'Télétexte'.

Exit Efface tous les affichages à l'écran et retourne au mode de visionnage du téléviseur à partir de n'importe quel menu.

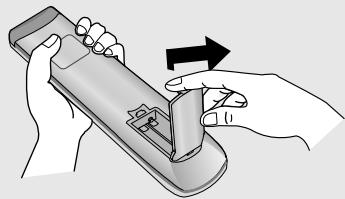

Insertion des piles

Ouvrez le capot du compartiment à piles à l'arrière de la télécommande. Utilisez deux piles alcalines de 1,5V de type AA. Ne mélangez pas une pile neuve avec une pile usagée.

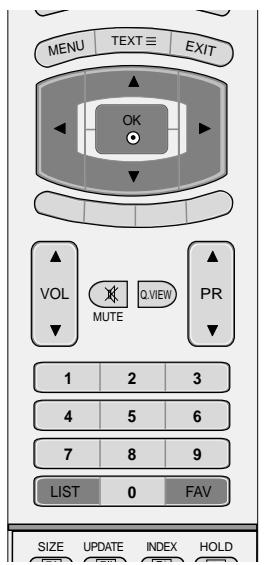

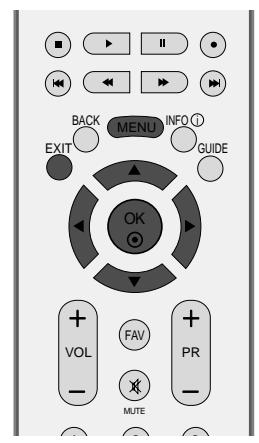

Fonctions des touches de la télécommande

(Uniquement 37/42/47/52LF6, 37/42LF7)

Lorsque vous utilisez la télécommande, dirigez-la vers le capteur de la télécommande du téléviseur.

MODE Permet de sélectionner les modes de fonctionnement à distance.

SIMPLINK affiche une liste des périphériques audio/vidéo connectés au téléviseur. Lorsque vous appuyez sur cette touche, le menu Simplink s'affiche à l'écran.

Touches du TÉLÉTEXTE Ces touches sont utilisées pour le télétexte. Pour de plus amples détails, veuillez vous reporter à la section 'Télétexte'.

RATIO Permet de sélectionner le format d'image de votre choix.

I/II Permet de sélectionner la sortie du son.

TOUCHES Commandent certains magnétoscopes ou lecteurs DVD lorsque VCR/DVD vous avez déjà sélectionné la touche de mode DVD ou magnétoscope. Pour commander les périphériques audio/vidéo connectés, appuyez sur les touches ▲ ou ▼ ou ▶ OK; vous pouvez également utiliser les touches de lecture, d’arrêt, de pause, de recherche rapide vers l’arrière, de recherche rapide vers l’avant et de recherche de chapitre. (La touche ne permet pas d’effectuer ces opérations)

TOUCHES CENTRALES (haut/bas/gauche/droite) OK Valide votre sélection ou affiche le mode en cours.

SLEEP Permet d'activer la mise en veille.

SUBTITLE Rappelle vos sous-titres préféRES en mode numérique.

Insertion des piles

Ouvrez le capot du compartiment à piles à l'arrière de la télécommande. Utilisez deux piles alcalines de 1,5V de type AA. Ne mélangez pas une pile neuve avec une pile usagée.

Mise sous tension du téléviseur

Pour pouvoir utiliser toutes les fonctions du téléviseur, vous devez mettre celui-ci sous tension.

Vous devez tout d'abord raccorder correctement le cordon d'alimentation. Le téléviseur se met alors en mode de veille. Pour allumer le téléviseur lorsque celui-ci est en mode de veille, appuyez sur la touche / I, INPUT ou PR ou du téléviseur, ou appuyez sur POWER, INPUT, D/A, PR ou (ou PR + ou -) sur les touches NUMÉRIQUES de la télécommande.

Initialisation de la configuration

Comme indiqué dans le schéma, si l'OSD (affichage à l'écran) est affiché sur l'écran après avoir mis le téléviseur sous tension, vous pouvez configurer les options suivantes : Langue, Pays, Fuseau horaire, Programmation automatique.

Remarque:

a. L'OSD disparaît automatiquement au bout de 40 secondes si vous n'appuyez sur aucune touche. b. Appuyez sur la touche BACK pour passer de l'OSD actuel à l'OSD précédent.

Selection des programmes

1 Appuyez sur la touche PR ou (ou PR ^+ ou -) ou sur les touches NUMERIQUES pour selectionner un numero de programme.

Réglage du volume

1 Appuyez sur la touche VOL ou (ou VOL ^+ ou-) pour régler le volume.

Si vous souhaitez couper le son, appuyez sur la touche MUTE.

Vous pouvez annuler cette fonction en appuyant sur les touches MUTE, VOL ou (ou VOL + ou -) ou I/II.

Selection et réglage des MENUS à l'écran

Il est possible que l'affichage à l'écran de votre téléviseur soit différent de celui indiqué dans les schémas de ce manuel.

1. Appuyez plusieurs fois sur la touche MENU et la touche ou , pour obtenir l'affichage de chaque menu. 2. Appuyez sur le bouton et sur le bouton ou pour sélectionner une option de menu. Changer le paramétrage d'une option dans le sous-menu ou le menu déroulant avec le bouton ou. Vous pouvez vous déplacer vers le menu supérieur en appuyant sur la touche OK ou sur la touche MENU.

Remarque

Les modèles de téléviseur LCD ne vous permettent pas d'utiliser les modes Méthode ISM et Mode Eco. En mode analogue, Alim. antenne 5V, Infos CI, Mise à jour auto et Diagnostics ne s'affichent pas.

Mémorisation des châines (en mode numérique)

Utilisez cette fonction pour rechercher automatiquement et memoriser tous les programmes.

Lorsque vous lancez la programmation automatique en mode Numérique, les informations préalablement enregistrées seront supprimées.

Appuyez plusieurs fois sur la touche MENU et la touche ▲ ou ▼ pour sélectionner le menu CONFIGUR.

Appuyer sur la touche et la touche ou ▼ pour selectionner la Revcherche auto.

Appuyez sur la touche pour commencer la syntonisation automatique. Utilisez les touches NUMERIQUES pour saisir un mot de passer à 4 chiffres dans Systeme de verrouillage Marche'.

Le message "Toute l'information service sera mise à jour. Continuer?"

Si vous souhaitez poursuivre la synchronisation automatique, sélectionnez Oui à l'aide de la « ou » Appuyez alors sur la touche OK. Appuyez sinon sur la touche Non.

Pour arrêter la symphonisation automatique, appuyez sur la touche MENU.

Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

Programmation manuelle (en mode numérique)

La syntonisation automatique vous permet d'ajouter manuellement un programme à la liste des programmes.

1 Appuyez plusieurs fois sur la touche MENU et la touche ou pour sélectionner le menu CONFIGUR. 2 Appuyez sur la touche et la touche ou pour sélectionner la Syntonisation man.. 3 Appuyez sur la touche, puis sur la touche A ou ou sur les touches NUMERIQUES pour sélectionner le numéro de chaine de votrechoix. Utilisez les touches NUMERIQUES pour saisir un mot de passe à 4 chiffres dans Systeme de verrouillage Marche'. 4 Appuyez sur la touche OK pour valider.

Si le numéro de chaine que vous souhaitez ajouter se trouve déjà dans la liste des programmes, le message "L'information d'installation du canal sera mise à jour." s'affiche.

Si vous souhaitez poursuivre la symtonisation manuelle, sélectionnez Oui à l'aide de la touche « ou »

Appuyez alors sur la touche OK. Appuyez sinon sur la touche Non.

Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

3 4

Edition des programmes (en mode numérique)

Si un numéro de chaîne est omis, ILA signifie que vous ne pourrez pas le sélectionner avec la touche PR ou (ou PR ^+ ou -) lorsque vous regardez la télévision.

Si vous souhaitez sélectionner le programme omis, entrez directement le numéro de chaîne à

l'aide des touches NUMÉRIQUES ou Sélectionnez-le dans le menu Édition programmes).

Cette fonction vous permet d'omettre les programmes mémorisés.

Dans certains pays, vous pouvez changer de numéro de programme au moyen de la touche JAUNE.

Appuyez plusieurs fois sur la touche MENU et la touche ▼ pour sélectionner le menu CONFIGUR.

Appuyez sur la touche et la touche △/▽ pour sélectionner la Edition programmes.

Appuyez sur la touche pour afficher le menu correspondant au mode Édition programmes.

Utilisez les touches NUMÉRIQUES pour saisir un mot de passe à 4 chiffres dans Système de verrouillage 'Marche'.

Sélectionnez un programme à mémoriser ou à omettre à l'aide de la touche ou .

Appuyez plusieurs fois sur la touche BLEUE pour omettre le programme ou le memoriser.

Si vous souhaitez omettre des programmes, les programmes omis s'affichent en bleu et vous ne pourrez pas les sélectionner à l'aide de la touche PR + ou - lorsque vous regardez la télévision.

Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

2 3

Mini glossaire

S'affiche lorsque le menu Programme DTV est à l'écran.

S'affiche lorsque le menu Programme est à l'écran.

S'affiche lorsque le menu Chaines préférées est à l'écran.

S'affiche lorsque le menu Programme sous-titré est à l'écran.

S'affiche lorsque le menu Programme verrouillé est à l'écran.

S'affiche lorsque le menu Programme crypté est à l'écran.

S'affiche lorsque le menu Programme radio est à l'écran.

S'affiche lorsque le menu Programme Dolby est à l'écran.

S'affiche lorsque le menu Programme MHEG est à l'écran.

Sauter un programme

1 Sélectionnez le programme que vous pouvez sauter à l'aide de la touche ▲ ou ▼ ou △ ou ▲. 2 Appuyez sur la touche BLEU. Le programme sauté devient bleu. 3 Appuyez de nouveau sur la touche BLEU pour libérer le programme sauté.

Lorsqu'un numéro de programme est sauté, cela peut dire que vous ne pourrez pas le sélectionner en utilisant la touche PR ou (ou PR + ou-) pendant le fonctionnement normal de la télévision.

Si vous foulez trouver directement le programme sauté, saisissez le numero de programme en utilisant les touches NUMERO-TEES ou selectionnez-le en menu 'Edition ou Table des programmes.'

Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

Verrouillage d'un programme (en mode Système de verrouillage activé uniquement)

1. Sélectionnez un programme à verrouiller à l'aide de la touche ▲ ou ▼ ou △ ou ▲. 2. Appuyez sur la touche VERTE. L'icone de verrouillage apparait devant chaque numéro de programme. 3. Appuyez à nouveau sur la touche VERTE pour quitter cette fonction.

Remarque :

Pour visionner un programme verrouillé, entrez un mot de passe à 4 chiffres dans Système de verrouillage. Veillez à mémoriser ce numéro ! Si vous oubliez votre mot de passe, appuyez sur '7', '7', '7', '7' sur la télécommande. Si vous sélectionné un autre programme après avoir quitté un programme verrouillé et si vous revenez au programme verrouillé dans la minute qui suit, il n'est pas nécessaire de saisir à nouveau le mot de passe pour sélectionner le programme verrouillé.

Sélection de votre programme préféré

1 Sélectionnez le nombre de votre programme préféré en appuyant sur la touche ▲ ou ▼ ou ▲ ou ▲, puis appuyez sur la touche FAV de la télécommande.

Le programme sélectionné est automatiquement ajouté à la liste de vos programmes préférés et une icône en forme de cœur apparait devant chaque numéro de programme.

Puissance antenne 5V (en mode numérique uniquement)

Même si l'antenne externe ne possède pas d'adaptateur secteur 5 V spécial, cette fonction peut produire 5 V sur le téléviseur.

Appuyez plusieurs fois sur la touche MENU et la touche à ou▼ pour sélectionner le menu CONFIGUR.

Appuyer sur la touche et la touche ou pour sélectionner la Alim. antennes 5V

Appuyer sur le bouton et sur le bouton ou pour sélectionner Marche ou Arrêt.

Si Alim. antenne 5V est réglé sur Activé, lorsque le téléviseur subit un court-circuit, il s'éteint automatiquement.

Le message "Surtension de l'antenne. Coupure automatique." s'affiche.

Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

Recherche auto Recherche manuelle Édition programmes Alim. antenne 5V Mise à jour auto Diagnostics Infos CI

Mise à jour LOGIC (en mode numérique uniquement)

Mise à jour logic signifie que le logiciel peut être téléchargé à l'aide du système de diffusion terrestre numérique.

1 Appuyez plusieurs fois sur la touche MENU et la touche ou pour sélectionner le menu CONFIGUR. 2 Appuyez sur la touche et la touche ou pour sélectionner la Mise à jour auto. 3 Appuyez sur le bouton et sur le bouton ou pour sélectionner Marche ou Arrêt.

• Si vous sélectionnez Marche, une boîte contenant un message de confirmation s'affiche pour vous notifier qu'un nouveau logiciel a été détecté.

Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

• Lors du réglage de l'option "Mise à jour logiciel"

De temps à autres, des informations sur la mise à jour du logiciel numérique s'affichent dans le menu suivant de l'écran TV.

Sélectionnez Oui à l'aide de la touche ou ; vous verrez alors l'image suivante.

Une fois la mise à jour du logiciel terminée, le système prend environ une minute à redémarrer.

2 3

• Lors de la mise à jour du logiciel, notez les points suivants :

L'alimentation du téléviseur ne doit pas être coupée. Le téléviseur ne doit pas être éteint. - L'antenne ne doit pas être déconnectée. Lors de la mise à jour, vous ne devez pas éteindre le téléviseur. - Vous ne devez pas mettre l'appareil hors tension, puis à nouveau sous tension. - Une fois la mise à jour terminée, vous pouvez confirmer la mise à jour de la version du calcul dans le menu Diagnostique.

Diagnostiques (en mode numérique uniquement)

Cette fonction vous permet d'afficher le fabricant, le modèle, le type, le numéro de série et la version du logiciel.

Les informations et la puissance du signal du multiplexeur syntonisé sont affichées.

Les informations sur le signal et le nom du multiplexeur sélectionné sont affichées.

1 Appuyez plusieurs fois sur la touche MENU et la touche ▼ pour sélectionner le menu CONFIGUR. 2 Appuyez sur la touche et la touche ▼ pour sélectionner la Diagnostiques. 3 Appuyez sur la touche pour afficher le fabricant, le modèle, le type, le numéro de série et la version du logiciel. 4 Appuyez sur la touche EXIT pour revenir au visionnage du télévisuel.

Recherche auto Recherche manuelle Édition programmes Alim. antenne 5V Mise à jour auto Diagnostics Infos CI

CI [COMMON Interface] information (INFOS CI (interface commune)) (en mode numérique uniquement)

Cette fonction vous permet de regarder des chaînes cryptées (chaînes payantes). Si vous retirez le module Cl, vous ne pouvez plus regarder les chaînes cryptées. Lorsque vous insérez le module dans le logement Cl, vous accédez au menu du module. Pour acheter un module et une carte intelligente, contactez votre revendeur. Évitez d'insérez et de retarder le module CAM du téléviseur trop féquèment. Cela risquérait de provoquer un dysfonctionnement. Lorsque le téléviseur se met sous tension après l'insertion du module Cl, il est possible qu'aucun son ne soit émis.

Il est possible que l'image ne soit pas naturelle selon le module CI et la carte intelligente.

La fonction d'IC (Interface Commune) ne peut être appliquée, fondée sur la circonstance d'émission de pays.

Appuyez plusieurs fois sur la touche MENU et la touche ▲ ou ▼ pour sélectionner le menu CONFIGUR.

Appuyer sur la touche et la touche ou ▼ pour selectionner la InfoS CI.

Appuyez sur la touche, puis sur la touche OK.

Appuyez sur la touche ou ∇ pour sélectionner l'option de votre choix : informations module, informations carte intelligente, langue ou téléchargement logiciel, etc.

Appuyez sur la touche OK.

Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

Cet OSD n'est donné qu'à titre indicatif et les options de menu et le format de l'écran varient selon le fournisseur de services de chaînes cryptées. - Vous pouvez changer l'écran du menu CI (interface commune). Pour cela, consultez votre revendeur.

Viaccess Module

Consultations

Authorizations

Module informations

Sélectionnez l'élément

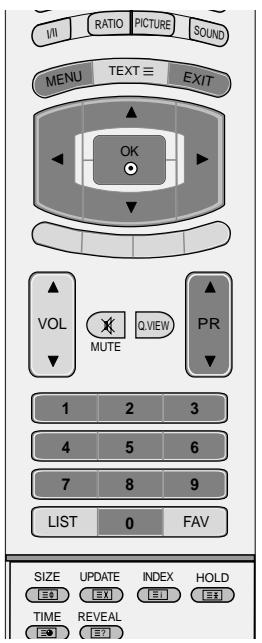

Mémorisation des châines (en mode analogique)

Cette méthode permet de mémoriser tous les programmes qui peuvent être reçus. Nous vous recommandons d'utiliser la programmation automatique lors de l'installation du téléviseur.

Appuyez plusieurs fois sur la touche MENU et la touche à ou▼ pour sélectionner le menu CONFIGUR.

Appuyez sur la touche et la touche ou ▼ pour sélectionner la Recherche auto.

Appuyez sur la touche pour sélectionner Système. Sélectionnez un système TV à l'aide de la touche ou;

BG: PAL B/G, SECAM B/G (Europe/Europe de l'Est/Asie/Nouvelle-Zélande/Moyen-Orient/Afrique/Australie)

I : PAL I/II (Royaume-Uni/Irlande/Hong Kong/Afrique du Sud)

DK : PAL D/K, SECAM D/K (Europe de l'Est/Chine/Afrique/CEI)

Appuyez sur la touche pour sélectionner Mémoire.

Démarrage à l'aide de la touche ou du clavier NUMÉRIQUE dans le menu Mémoire.

Appuyez sur la touche pour sélectionner Début.

Pour les chaînes qui reçoivent les informations VPS (Video Programme Service), PDC (Programme Delivery Control), Télétexte, le nom de la chaîne est mémoire.

Si aucun nom de chaîne peut être associé à une chaîne, le numéro de canal est attribué et mémorisé sous la forme C (V/UHF 01-69) ou S (Cable 01-47), suivi d'un numéro.

Pour arrêter la syntonisation automatique, appuyez sur la touche MENU.

En fin de programmation automatique, le mode Edition programmes apparait à l'écran.

Pour opérer le programme mémorisé, reportez-vous à la section 'Edition programmes'.

Programmation manuelle (en mode analogique)

Ce mode de programmation permet de rechercher manuellement les canaux et de leur affecter les numéros de votre choix.

1 Appuyez plusieurs fois sur la touche MENU et la touche ou pour sélectionner le menu CONFIGUR. 2 Appuyez sur la touche et la touche ou pour sélectionner la Recherche auto. 3 Appuyez sur la touche pour sélectionner Mémoire.

Sélectionnez le nombre de programme de votre choix à l'aide de la touche « ou » ou du clavier NUMÉRIQUE dans le menu Mémoire.

4 Sélectionnez Système avec la touche . Appuyez sur les touches ou pour sélectionner un menu du système TV; L : SECAM L/L' (France)

BG: PAL B/G, SECAM B/G (Europe/Europe de l'Est/Asie/Nouvelle-Zélande/Moyen-Orient/Afrique/Australie)

I : PAL I/II (Royaume-Uni/Irlande/Hong Kong/Afrique du Sud)

DK : PAL D/K, SECAM D/K (Europe de l'Est/Chine/Afrique/CEI)

Appuyez sur la touche ∇ pour sélectionner Tuner.

Appuyez sur la touche ou pour sélectionner V/UHF ou Cable as required.

Appuyez sur la touche pour sélectionner Canal. Vous pouvez également sélectionner la chaîne de votre choix à l'aide des touches ou ou des touches NUMÉRIQUES.

Sélectionnez le numéro de chaîne directement avec les touches numériques.

7 Appuyez sur la touche pour sélectionner Recherche. Appuyez sur le bouton ou pour commencer la recherche. La recherche s'arrête lorsqu'une chaine est trouvée. 8 Appuyez sur la touche OK pour le memoriser. Pour programmer une autre sation, répétez ces étapes 3 à 8. 10 Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

2 3 4 5

Réglage de precision (en mode analogique)

En règle générale, le réglage de précision ne s'avère nécessaire que lorsque la qualité de réception est médiocre.

Appuyez plusieurs fois sur la touche MENU et la touche à ou▼ pour sélectionner le menu CONFIGUR.

Appuyer sur la touche et la touche ou pour sélectionner la Syntonisation man.

Appuyer sur la touche et la touche ou pour sélectionner la Régl. fin.

Appuyer sur la touche et la touche ou pour procéder à un Réglage de précision de l'image et du son.

Appuyez sur la touche OK pour le mémoriser.

Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

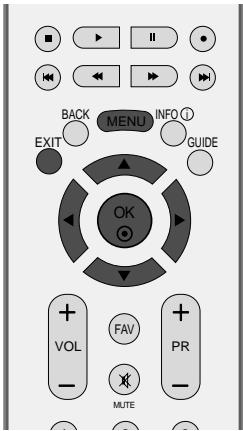

Affectation d'un nom à une châine (en mode analogique)

Vous pouvez aussi affecter à chaque numéro un nom de cinq lettres.

Appuyez plusieurs fois sur la touche MENU et la touche à ou▼ pour sélectionner le menu CONFIGUR.

Appuyer sur la touche et la touche ou pour sélectionner la Syntonisation man.

Appuyer sur la touche et la touche ou pour sélectionner la Nom.

Appuyer sur la touche et la touche ou . Vous pouvez utiliser les lettres de l'alphabet de A à Z, les chiffres de 0 à 9, +/ -, et les espaces.

Appuyez sur les touches ou pour sélectionner la position, puis choisissez le deuxième caractère et ainsi suite.

Appuyez sur la touche OK pour le ménoriser.

Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

2 3 4 5

2 3 4 5 6

Edition des programmes (en mode analogique)

Cette fonction vous permet de supprimer ou de sauter les programmes mémorisés. Vous pouvez également déplacer des chaînes vers d'autres numéros de programmes ou effectuer une copie vers les numéros de programmes suivants.

1 Appuyez plusieurs fois sur la touche MENU et la touche ou pour sélectionner le menu CONFIGUR. 2 Appuyez sur la touche et la touche ou pour sélectionner l'édition programmes. 3 Appuyez sur la touche pour afficher le menu correspondant au mode Édition programmes.

Supprimer un programme

a Sélectionnez le programme que vous pouvez supprimer à l'aide de la touche ▲ ou ▼ ou △ ou ▷. b Appuyez sur la touche ROUGE deux fois. Le programme sélectionné est supprimé et tous les programmes suivants sont avancés d'un rang dans la programmation.

Copier un programme

a Sélectionnez le programme que vous pouvez copier à l'aide de la touche ▲ ou ▼ ou △ ou ▷. b Appuyez sur la touche VERTE. Tous les programmes suivants sont avancés d'un rang dans la programmation, vers le numéro suivant dans la table.

Déplacer un programme

a Sélectionnez le programme que vous pouvez déplacer à l'aide de la touche ▲ ou ▼ ou △ ou ▲. b Appuyez sur la touche JAUNE. Déplacez le programme vers le nombre de programme souhaité, à l'aide de la touche ▲ ou ▼ ou △ ou ▲. d Appuyez de nouveau sur la touche JAUNE pour désactiver cette fonction.

Sauter un programme

a Sélectionnez le programme que vous pouvez sauter à l'aide de la touche ▲ ou ▼ ou △ ou ▲. b Appuyez sur la touche BLEU. Le programme sauté devient bleu. c Appuyez de nouveau sur la touche BLEU pour libérer le programme sauté. d Lorsqu'un numéro de programme est sauté, cela peut dire que vous ne pourrez pas le sélectionner en utilisant la touche PR ou (ou PR ^+ ou -) pendant le fonctionnement normal de la télévision.

Si vous voulez trouver directement le programme sauté, sai sissez le numero de programme en utilisant les touches NUMEROTEES ou selectionnez-le en menu 'Edition ou Table des programmes'.

Sélection de votre programme préféré

Sélectionnez votre numéro de chaîne préféré à l'aide de la touche ▲ ou ▼. Appuyez sur la touche FAV.

Le programme sélectionné est ajouté à la liste de vos chaînes préférées et une icône en forme de cœur apparait devant le numéro de programme.

TABLE des programmes

Vous pouvez vérifier les programmes enregistrés en mémoire en affichant la table des programmes.

Affichage de la table des programmes

Appuyez sur la touche LIST pour afficher la Liste de programmes.

La première page de la table des programmes s'affiche.

• Certains numéros de programmes peuvent apparaître en bleu. Il s'agit des programmes que vous avez sautés en mode Ranger les programmes.
• Pour certains programmes, le nombre de canal figure sur la table des programmes : aucun nom de chaîne n'est attribué.

Sélection d'un programme dans la table

Sélectionnez le programme pouvant avec la touche OU.

Appuyez ensuite sur la touche OK. Le téléviseur affiche la programme sélectionnée.

Pour faire défiler la table des programmes

La LISTE de programmes contient plusieurs pages et compte au total 100 programmes.

Pour passer d'une page à l'autre, utilisez la touche ▲ ou ▼.

Appuyez sur la touche LIST pour revenir au visionnage du téléviseur.

Affichage du tableau des chaînes préférées

Appuyez sur la touche FAV pour afficher le menu Tableau des chaînes préférentes.

< EN MODE NUMÉRIQUE UNIQUÉMENT >

< EN MODE ANALOGIQUE >

Mini glossaire

S'affiche lorsque le menu Chaînes préférées est à l'écran.

S'affiche lorsque le menu Programme verrouillé est à l'écran.

Etiquette ENTREE

Définir une étiquette pour chaque source d'entrée qui n'est pas utilisée lorsque vous appuyez sur la touche INPUT.

1 Appuyez plusieurs fois sur la touche MENU et la touche ou pour sélectionner le menu OPTION. Appuyez sur la touche et la touche ou pour sélectionner la Labels des sources. 3 Appuyez sur la touche, puis utilisez la touche A ou V pour sélectionner la source : AV1, AV2, Comp., RGB, HDMI1, HDMI2 ou HDMI3 (37/42LF7* uniquement). 4 Appuyez sur la touche ou pour sélectionner l'étiquette. 5 Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

37/42LF7* unicité 2 3 4

Il ne fonctionne qu'avec le dispositif qui comporte le logo SIMPLINK. Vérifier l'existence de celui-ci.

Cela vous permet de commander et de contrôler d'autres périphériques audio/video connectés au téléviseur avec le câble HDMI, sans utiliser d'autres câbles et sans effectuer de réglages.

supplémentaires.

Si vous ne souhaitez pas afficher le menu SIMPLINK, sélectionnez ARRÉT.

Pour le modèle 37/42LF7*, la fonction SIMPLINK n'est pas compatible avec l'entrée HDMI IN 3.

Appuyez plusieurs fois sur la touche MENU et la touche à ou ▼ pour sélectionner le menu OPTION.

Appuyer sur le bouton et sur le bouton ou pour sélectionner SIMPLINK.

Appuyer sur le bouton et sur le bouton ou pour sélectionner Marche ou Arrêt.

Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

2 3

Lecture du disque

Pour commander les périphériques audio/vidéo connectés, appuyez sur les touches A ou OK, et ; vous pouvez également utiliser les touches de lecture, d'arrêt, de pause, de recherche rapide vers l'arrière, de recherche rapide vers l'avant et de recherche de chapitre.

Lecture directe

Après avoir connecté les périphériques audio/video au téléviseur, vous pouvez directement commander les périphériques et lire tous les supports pris en charge sans réglage supplémentaire.

Sélection du périphérique audio/vidéo

Cette fonction vous permet de sélectionner et d'utiliser l'un des périphériques audio/vidéo connectés au téléviseur.

Mise hors tension de tous les périphériques

Lorsque vous éteignez le téléviseur, tous les périphériques connectés se mettent hors tension.

Changement de la sortie audio

Cette fonction vous permet de changer facilement la sortie audio.

• Si un périphérique connecté au téléviseur à l'aide du câble HDMI ne prend pas en charge la fonction Simplink, cette fonction n'est pas disponible.

MENU Simplink

Appuyez sur la touche / / /, puis sur la touche OK pour sélectionner la source SIMPLINK de votre choix.

• Visionnage du téléviseur (TV) : passer à la chaîne TV précédente indépendamment du mode actuel. Θ Lecture disque (DISC) : sélectionne et lit les disques insérés. Si plusieurs disques sont disponibles, les titres des disques sont affichés en bas de l'écran. Θ Fonction magnétoscope (VCR) : utilise et commande le magnétoscope raccordé. • Lecture d'enregistrements du disque dur (HDD Recorder) : lit et commande les enregistrements stockés sur le disque dur. Θ Sortie audio au système home theater / Sortie audio au téléviseur (SPEAKER) : sélectionnez Home theatre (Home cinema) ou TV Speaker (Haut-parleur TV) pour la sortie audio.

Remarque

Connecter la cable HDMI à HDMI/DVI IN ou au terminal (HDMI output) sur l'arrière du dispositif SIM-PLINK ou du terminal HDMI IN. Pour le Home Theater disposant de la fonction SIMPLINK, connecter le cable DIGITAL AUDIO OUT au terminal DIGITAL AUDIO IN sur l'arrière de la TV et le terminal OPTICAL sur l'arrière du dispositif SIM-PLINK, après avoir connecté le terminal HDMI suivant le processus décrit ci-dessus. Quand you utilisez le dispositif externe avec le SIMPLINK, appuyer sur la touche TV du bouton MODE du contrôle à distance pour le faire fonctionner. Lorsque la source d'entrée passé à l'autre source à l'aide de la touche INPUT du contrôle à distance ou à d'autres sources, le dispositif qui fonctionne avec le SIMPLINK s'arrête. Quand you selectionnez ou faites fonctionner le dispositif avec la fonction Home Theater, le haut-parleur passse automatiquement sur le haut-parleur HT (celui du Home Theater).

EPG (electronic programme GUIDE) (en mode numérique uniquément)

Ce système est muni d'un guide de programmes électronique (EPG) afin de vous guider dans les options d'affichage disponibles.

Le guide de programmes électronique vous donne des informations, telles que liste des programmes, heures de début et heures de fin des services disponibles, etc. De plus, le guide de programmes électronique vous donne souvent des informations détaillées concernant le programme (le volume et la fréquence de ces informations dépendant des moyens de radiodiffusion).

Cette fonction peut être utilisée uniquement si les radiodiffuseurs transmettent les informations du guide de programmes électronique.

L'EPG affiche la grille des programmes des 8 prochains jours.

Activation / désactivation du guide de programmes électronique

Appuyez sur la touche GUIDE pour activer l'EPCG.

Appuyez sur la touche GUIDE ou EXIT pour désactiver l'EPG et revenir à l'écran standard du téléviseur.

Sélectionnez un programme

Appuyez sur la touche ou , ou, PR ou (ou PR + ou -) pour sélectionner le programme de votre choix, puis appuyez sur la touche OK pour afficher le programme sélectionné.

Signification des touches en mode de guide now/next (actuel/suivant)

Touches de la télécommande	Fonction
ROUGE	permet de changer le mode EPG
JAUNE	permet d'entrer le mode de réglageEnregistrER/Rappeler horloge
BLEUE	permet d'entrer le mode de listeEnregistrER/Rappeler horloge
©	permet de passer à la chaine sélectionnéeseLECTIONnez NOW (Actuel) ou NEXT (Suisant)
« ou »
▲ ou▼	sélectionnez le programme de radiodiffusion
PR	page précédente / page suivante
GUIDE/EXIT	cette touche permet de désactiver l'EPG
TV/RADIO	cette touche permitted seLECTIONner leprogramme TV ou RADIO
INFO ①	informations détaillées activées ou désactivées

Signification des touches en mode guide sur 8 jours

Touches de la télécommande	Fonction
ROUGE	permiet de changer le mode EPG
VERTE	entrez le mode de réglage Date (Date)
JAUNE	permiet d'entrer le mode de réglage Enregistrer/Rappeler horloge
BLEUE	permiet d'entrer le mode de liste Enregistrer/Rappeler horloge
©	permiet de passer à la chaîne sélectionnée
« ou »	séléctionnez NOW (Actuel) ou NEXT (Suivant)
▲ ou▼	séléctionnez le programme de radiodiffusion
PR	page précédente / page suivante
GUIDE/EXIT	cette touche permet de désactiver l'EPG
TV/RADIO	cette touche permitted selectionner le programme TV ou RADIO
INFO ①	informations détaillées activées ou désactivées

Signification des touches en mode modification date

Touches de la télécommande	Fonction
VERTE	désactive le mode de réglage Date
	Passe à la date sélectionnée
« ou »	seLECTIONne une date
▼	désactive le mode de réglage Date
GUIDE/EXIT	cette touche permet de désactiver l'EPG

Signification des touches dans la boîte de description détaillée

Touches de la télécommande	Fonction
▲ ou▼	texte précédent / texte suivant
JAUNE	permét d'entrez le mode de réglage Enregistrer/Rappeler horloge
INFO ①	informations détaillées activées ou désactivées
GUIDE/EXIT	cette touche permet de désactiver l'EPG

Signification des touches en mode de réglage enregistrement/rappel

• Cette fonction est disponible uniquement lorsque le dispositif d'enregistrement utilisant un signal d'enregistrement à 8 broches est raccordé à la borne DTV-OUT à l'aide d'un câble péritel.

Touches de la télécommande	Fonction
JAUNE	permét d'entrez le mode de réglageEnregistrer/Rappeler horloge
©	pour passer en mode d'enregistrement de la fonction Enregistrer/Rappeler horloge
« ou »	sélectionnez Type, Programme, Date, Démarriage ou Fin
▲ ou▼	configuration de la fonction

Signification des touches en mode liste horloge

Touches de la télécommande	Fonction
JAUNE	permét d'ajouter le nouveau mode de réglage Horloge manuelle
VERTE	permét d'entrez le mode d'édition Listé horloge
ROUGE	permét de supprimer un élément sélectionné
BLEUE	permét de changer le mode Guide
▲ ou▼	permét de sélectionner Listé horloge

Réglage de la taille de l'image (FORMAT d'image)

Vous pouvez regarder l'écran dans plusieurs formats d'image ; Spectacle (sauf 37/42LF7), Plein écran, Original, 4:3, 16:9, 14:9, Zoom1/2 et 1:1 Pixels (ou Just Scan (37/42LF7 uniquement)).

Si une image figée est affichée à l'écran pendant une période prolongée, il est possible qu'elle s'incruste à l'écran et reste visible.

Le mode Full (Plein) peut vous sembler désagréable.

Passez alors à un autre mode.

Vous pouvez régler la proportion d'agrandissement à l'aide des touches ▲ ou ▼.

Cette fonction est disponible dans les signaux suivants.

1 Appuyez plusieurs fois sur la touche RATIO pour sélectionner le format d'image de votre choix.

Vous pouvez également régler le Format de l'image en utilisant ECRAN.

- Spectacle(sauf 37/42LF7*)

Quand votre poste TV reçoit un signal d'écran large, cette option vous permet de régler l'image horizontalement, selon un rapport non linéaire, pour remplir tout l'écran.

- Plein écran

Quand votre poste TV reçoit un signal d’écran large, cette option vous permet de régler l’image horizontalement ou verticalement, selon un rapport linéaire, pour remplir la totalité de l’écran.

Quand votre poste TV reçoit un signal d'écran large, cette option s'adapte automatiquement au format d'image envoyé.

La sélection de ce format d'image vous permet de visionner une image en 4:3 avec des barres grises à gauche et à droite.

La sélection de ce format d'image vous permet de visionner une image horizontalement, en proportion linéaire, pour occuper complètement l'écran (utile pour visionner des DVD au format 4:3).

L'écran 14:9 est visualisé juste comme ce ce mais l'écran 4:3 est magnifié au haut / inférieur et left / droite de sorte que l'écran 14:9 soit plein.

- ZOOM1

Permet de visionner l'image sans l'alterer, écran complet.

Cependant, les parties supérieure et inférieure de l'image seront tronquées.

- ZOOM2

Cette option vous permet d'altérer l'image : elle s'étire horizontalement et est tronquée verticalement. L'image est divisée entre l'altération et le plein écran.

1:1 Pixel (ou Just Scan (37/42LF7* uniquement)) La sélection suivante vous permettra de voir une image de toute qualité sans perdre l'image de base dans celle de haute définition.

Remarque

Vous pouvez sélectionner 4:3, 16:9 et Zoom 1/2 en mode Component et HDMI. Vous pouvez sélectionner 4:3 et 16:9 en mode RGB uniquement. Au Mode HDMI (1080i 50Hz/60Hz, 1080p 24Hz/50Hz/60Hz), 1:1 Pixels est viable.

Dynamique

Sélectionnez cette option pour afficher une image nette.

Standard

État d'affichage de l'écran le plus utilisé et le plus naturel.

Doux

Sélectionnez cette option pour afficher une image douce.

Utilisateur 1/2 Sélectionnez cette option pour utiliser les réglages définis par l'utilisateur.

Appuyez sur la touche MENU, puis sur les touches ou pour sélectionner le menu Image.

Appuyez sur la touche MENU, puis sur les touches ou pour sélectionner Mode de l'image.

Appuyez sur le bouton et sur le bouton ou pour sélectionner Intelligent Eye (sauf 50/60PF9*), Dynamique, Standard, Doux, Utilisateur 1 ou Utilisateur 2.

Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

Le mode Mode image permet de régler le téléviseur de façon à obtenir une image parfaite. Sélectionnez la valeur prédéfinie dans le menu Mode de l'image selon la catégorie du programme.

Les réglages Intelligent Eye (sauf 50/60PF9*), Dynamique, Standard et Doux sont régés en usine et ne peuvent donc pas être modifiés.

Réglages automatiques de la tonalité de couleur (chaud / moyen / froid)

Pour réinitialiser les valeurs prédéfinies, sélectionnez l'option Froid.

Choisissez l'un des réglages de couleur automatiques. Réglez sur Chaud pour augmenter les couleurs chaudes, telles que le rouge, ou sur Froid pour afficher des couleurs moins intenses, comme par exemple le bleu.

Cette fonction est disponible en mode Utilisateur.

1 Appuyez sur la touche MENU, puis sur les touches ou pour sélectionner le menu Image. 2 Appuyez sur la touche et la touche ou pour sélectionner Temp. de couleur. 3 Appuyez sur la touche ou , puis sur les touches ou $\nab pour sélectionner Froid, Moyen, Chaud ou Utilisateur. 4 Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

2 3

Mode image - option utilisateur

Contraste Règle la différence entre les niveaux clairs et foncés de l'image.

Luminosité Augmente ou réduit les niveaux de blanc de l'image.

Couleur Règle l'intensité de toutes les couleurs.

Netteté Règle le niveau de netteté des coins entre les zones claires et foncées de l'image. Plus le niveau est bas, plus l'image est nette.

Teinte Règle l'équilibre entre les niveaux de rouge et de vert.

1 Appuyez sur la touche MENU, puis sur les touches ou pour sélectionner le menu IMAGE. 2 Appuyez sur la touche, puis sur les touches ou pour sélectionner Mode de l'image. 3 Appuyez sur la touche, puis sur les touches ou pour sélectionner Utilisateur 1 ou Utilisateur 2. 4 Appuyez sur la touche, puis sur les touches ou pour sélectionner l'option d'image de votre choix (Contraste, Luminosité, Couleur, Netteté et Teinte). 5 Appuyez sur les touches ou pour effectuer les réglages de votre choix. 6 Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

Remarque

Vous ne pouvez pas régler la couleur, la netteté ou la teinte selon votre choix en mode RGB-PC.

2 3

Tonalité de couleur - option utilisateur

Vous pouvez régler la température des couleurs rouge, verte et bleue à votre convenance.

Appuyez sur la touche MENU, puis sur les touches ou pour sélectionner le menu IMAGE. Appuyez sur la touche et la touche ou pour sélectionner Temp. de couleur. Appuyez sur la touche et la touche ou pour sélectionner Utilisateur. Appuyez sur la touche et la touche ou pour sélectionner Rouge, Vert ou Bleu. Réglez le niveau avec la touche ou. Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

2 3

XD est la seule technologie d'amélioration de l'image de LG Electronic qui vous permette d'afficher des sources haute définition grâce à un algorithme avancé de traitement de signaux numériques.

La fonction n'est pas disponible sous le mode RGB[PC/HDMI].

1 Appuyez sur la touche MENU, puis sur les touches ou pour sélectionner le menu IMAGE. 2 Appuyez sur la touche et la touche ou pour sélectionner XD. 3 Appuyez sur la touche et la touche ou pour sélectionner Auto ou Manuel. 4 Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

• Sélection de Manuel

Ce menu est activé après avoir sélectionné Utilisateur1 ou Utilisateur2 du menu PSM.

1 Appuyez sur la touche, puis sur les touches ou pour sélectionner XD Contraste, XD Couleur, XD NR ou MPEG NR. 2 Appuyez sur le bouton et sur le bouton ou pour sélectionner Marche ou Arrêt. 3 Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

• XD Contraste : Optimise le contraste automatiquement selon la luminosité.
• XD Color: Règle les couleurs automatiquement pour reproduire les couleurs naturelles.
• XD NR: Supprime le bruit là où le point ne puisse pas endommager l'image originale.
• MPEG NR : Pour réduire le bruit de l'image qui peut apparaître sur l'écran pendant le regard de la TV.

Utilisez cette fonction pour savoir si Xo DEMO est activée ou désactivée.

La fonction n'est pas disponible sous le mode RGB[PC], HDMI[PC] mode.

1 Appuyez sur la touche MENU, puis sur les touches ou pour sélectionner le menu IMAGE. 2 Appuyez sur le bouton et sur le bouton ou pour sélectionner XD Demo. 3 Appuyez sur la touche pour démarrer XD Demo. Pour arrêter XD Démo, appuyez sur la touche MENU ou EXIT.

2 3

- XD Demo

Mode AVANCE - mode téléciné 3:2 cinéma

Permet de régler le téléviseur de façon à obtenir la meilleure qualité d'image pour le visionnage de films.

Cette fonction est disponible uniquement en modes TV analogique, AV, S-Video et Composant 480i/576i, DTV.

1 Appuyez sur la touche MENU, puis sur les touches ou pour sélectionner le menu IMAGE. 2 Appuyez sur la touche et la touche ou pour sélectionner Avancé. 3 Appuyez sur la touche et la touche ou pour sélectionner Cinéma. 4 Appuyez sur le bouton et sur le bouton ou pour sélectionner Marche ou Arrêt.. 5 Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

Mode AVANCE - niveau NOIR

Lorsque vous visionnez un film, cette fonction règle automatiquement le téléviseur de manière à ce qu’il restitue la meilleure qualité d’image possible. Réglage du contraste et de la luminosité de l’écran à l’aide du niveau noir.

Cette fonction est disponible dans les modes suivants : AV (NTSC-M), S-Video (NTSC-M) ou HDMI.

1 Appuyez sur la touche MENU, puis sur les touches ou pour sélectionner le menu IMAGE. 2 Appuyez sur la touche, puis sur les touches ou pour sélectionner Avance. 3 Appuyez sur la touche, puis sur les touches ou pour sélectionner Cinéma ou Niveau noir. 4 Appuyez sur la touche, puis sur les touches ou pour sélectionner Marche, Arrêt, Bas ou haut.

■ Bas : l'image devient plus sombre. Haut : l'image devient plus lumineuse.

Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

3 4

Réinitial. IMAGE

Permet de rétablir les paramètres par défaut de Mode de l'image, Temp. de couleur, XD et Advanced Avancé.

1 Appuyez sur la touche MENU, puis sur les touches ou pour sélectionner le menu IMAGE. 2 Appuyez sur le bouton et sur le bouton ou pour sélectionner Réglage usine. 3 Appuyez sur la touche pour réinitialiser la valeur réglée.

2 3

ISM METHOD (réduction de la rémanence à l'écran) (méthode ISM)

L'affichage prolongé de l'image figée d'un ordinateur ou d'un jeu vidéo peut provoquer une image fantôme qui risque de rester à l'écran, même si vous changez l'image. Évitez l'affichage d'une image figée à l'écran pendant une période prolongée.

Cette fonction n'est pas disponible pour les modèles LCD.

Céruse

Cette option permet de supprimer les rémanences à l'écran. Remarque : il est possible que cette option ne puisse pas supprimer complètement une rémanence excessive.

Orbiter

Cette option vous permet d'éviter les images fantômes. Cependant, nous vous recommandons d'éviter l'affichage d'images figées. Pour éviter une rémanence à l'écran, vous devez déplacer l'écran toutes les 2 minutes.

Inversion

Cette fonction vous permet d'inverser la couleur de l'écran. La couleur de l'écran est automatiquement inversée toutes les 30 minutes.

Appuyez sur la touche MENU, puis sur les touches ou pour sélectionner le menu OPTION.

Appuyez sur la touche, puis sur les touches ou pour sélectionner Mode usine.

Appuyez sur la touche, puis sur les touches ou pour sélectionner Méthode ISM.

Appuyez sur la touche, puis sur les touches ou pour sélectionner Normal, Céruse, Orbiter ou Inversion. Si vous ne souhaitez pas régler cette fonction, maintenez la valeur par défaut Normal.

Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

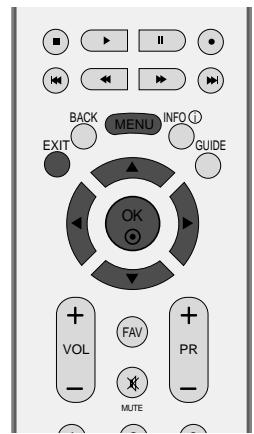

Mode éco.

Cette fonction permet de réduire la consommation d'énergie du téléviseur.

Cette fonction n'est pas disponible pour les modèles LCD.

1 Appuyez sur la touche MENU, puis sur les touches A ou pour sélectionner le menu OPTION. 2 Appuyez sur la touche, puis sur les touches A ou pour sélectionner Mode usine. 3 Appuyez sur le bouton et sur le bouton ou pour sélectionner Mode ecO.. 4 Appuyez sur le bouton et sur le bouton ou pour sélectionner Marche ou Arrêt. 5 Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

3 4

Nivelage AUTO volume (volume AUTO)

Le mode Auto Volume (Volume auto) permet de maintenir un niveau de volume égal, même si vous changez de programme.

Appuyez plusieurs fois sur la touche MENU et la touche ▲ ou ▼ pour sélectionner le menu SON. Appuyez sur la touche et la touche ▲ ou ▼ pour sélectionner Volume auto. Appuyez sur la touche et la touche ▲ ou ▼ pour sélectionner Marche ou Arrêt. Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

2 3

Réglages prédéfinis du son - mode du son

Vous pouvez sélectionner les paramètres sons de votre choix : SurroundMAX, Flat(Normal), Music(Musique), Movie(Film) ou Sports. Vous pouvez également régler la fréquence sonde l'égaliseur.

Le mode du son vous permet de bénéficier d'une meilleure qualité sonore sans aucun réglage particulier car le téléviseur règle automatiquement les effets sonores selon le contenu du programme en cours.

Les options Surround MAX, Plat, Musique, Film et Sports sont prédéfinies en usine et ne peuvent donc pas être modifiées.

Surround MAX Sélectionnez cette option pour avoir un son réaliste.

Plat Son le plus puissant et le plus naturel. Musique Sélectionnez cette option pour bénéficier d'un son original lorsque vous écoutez de la musique. Film Sélectionnez cette option pour bénéficier d'un son sublime. Sports Sélectionnez cette option pour regarder des émissions de sport. Utilisateur Sélectionnez cette option pour utiliser les réglages définis par l'utilisateur. 1 Appuyez plusieurs fois sur la touche MENU et la touche ou pour sélectionner le menu SON. 2 Appuyez sur la touche et la touche ou pour sélectionner Présélections du son. 3 Appuyez sur la touche et la touche ou pour sélectionner Surround MAX, Plat, Musique, Film, Sports ou Utilisateur. 4 Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

Réglages du son - mode utilisateur

Réglez l'égaliseur de sons.

1 Appuyez plusieurs fois sur la touche MENU et la touche ▲ ou ▼ pour sélectionner le menu SON. 2 Appuyez sur la touche et la touche ou pour sélectionner Présélections du son. 3 Appuyez sur la touche et la touche ou pour sélectionner Utilisateur. 4 Appuyez sur la touche 5 Sélectionnez une fréquence de son en appuyant sur les touches « ou »

Réglez le niveau sonore selon votre choix en appuyant sur les touches ou

Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

2 3

Balance

Vous pouvez régler l'équilibre du son du haut-parleur selon votre choix.

1 Appuyez plusieurs fois sur la touche MENU et la touche ou pour sélectionner le menu SON. 2 Appuyez sur la touche et la touche ou pour sélectionner Balance. 3 Appuyez sur la touche, puis utilisez les touches ou pour effectuer les réglages de votre choix. 4 Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

2 3

Activation et désactivation des haut-parleurs

Vous pouvez régler le statut des haut-parleurs du téléviseur.

Dans AV1, AV2, AV3, COMPOSANT, RGB et HDMI1, HDMI1 avec HDMI au câble de DVI, le speaker de TV peut être interrompu même s'il n'y a certain signal vidéo.

Si vous souhaitez utiliser votre système hi-fi stéréo externe, éteignez les haut-parleurs du téléviseur.

1 Appuyez plusieurs fois sur la touche MENU et la touche ▲ ou ▼ pour sélectionner le menu SON. 2 Appuyez sur la touche et la touche ou pour sélectionner Haut-parleurs TV. 3 Appuyez sur la touche puis utilisez les touches ou pour sélectionner Marche ou Arrêt. 4 Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

2 3

Selection de la SORTIE AUDIO numérique

Cette fonction vous permet de sélectionner la sortie audio numérique de votre choix.

Le téléviseur peut reproduire le son Dolby Digital uniquement sur une chaîne qui transmet ce type de son.

Lorsque le format Dolby Digital est appliqué, si vous sélectionnez Dolby Digital dans le menu Sortie audio numérique, la sortie SPDIF produit le son Dolby Digital. Même si Dolby Digital est sélectionné, si le format Dolby Digital n'est pas appliqué, la sortie SPDIF produit le PCM (Modulations par impulsions et codage). Même si Dolby Digital et Langue audio ont été réglés sur une chaîne qui diffuse un son Dolby Digital, seul Dolby Digital est produit.

Cette fonction n'est pas affichée en mode ATV.

Fabriqué sous licence de Dolby Laboratories. "Dolby" et le symbole double-D sont des marques commerciales de Dolby Laboratories.

Appuyez plusieurs fois sur la touche MENU et la touche ▲ ou ▼ pour sélectionner le menu SON.

Appuyez sur la touche et la touche ou pour sélectionner Sortie audio numérique.

Appuyez sur la touche, puis sur la touche ou pour sélectionner Dolby Digital ou PCM.

Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

Réception sté reproduction (en mode analogue uniquement)

Lorsqu'un programme est sélectionné, les paramètres son apparaissent sur l'écran, après la disparition des informations relatives au numéro de programme et un nom à une chaîne.

Diffusion	Affichage écran (OSD)
Mono	MONO
Stéréo	STEREO
Dual (bilinge)	DUAL I

Sélection du son mono

Si le signal stéreo est faible, l’émission sera (Meilleure en mono. Pour passer en mono, appuyez sur la touche I/II. Pour repasser en stéreo, rappuyez sur la touche I/II.)

Sélection de la langue pour les émissions bilingues

Si une émission est diffusée en deux langues, vous pouvez sélectionner DUAL I, DUAL II ou DUAL I+II en appuyant une ou plusieurs fois sur la touche I/II.

DUAL I permit de retransmettre la langue originale sur les haut-parleurs.

DUAL II permit de retransmettre la langue du doublage sur les haut-parleurs.

DUAL I+II permit de retransmettre une langue sur chaque haut-parleur.

Réception NICAM (en mode analogue uniquement)

Votre magnétoscope est équipé d’un décodeur de son numérique, qui vous permet de recevoir un son numérique NICAM (Near Instantaneous Compressed Audio Multiplexing) d’excellente qualité.

La sortie audio peut être sélectionnée en fonction du type d'émission reçue avec la touche I/II.

Lorsque vous recevez un son NICAM mono, sélectionnez NICAM MONO ou FM MONO. Lorsque vous recevez un son NICAM stéréo, sélectionnez NICAM STEREO ou FM MONO. Si le signal stéréo est mauvais, passez en mono. Lorsque vous recevez un son NICAM dual (bilingue), sélectionnez NICAM DUAL I, NICAM DUAL II ou NICAM DUAL I+II ou MONO.

Sélection de la sortie audio

En mode AV, S-Video, Composant, RGB et HDMI vous pouvez diriger la sortie son vers le haut-parleur droit ou gauche.

Pour sélectionner la sortie audio, appuyez une ou plusieurs fois sur la touche I/II. L + R : Le signal audio de l'entrée audio L sort sur le haut-parleur gauche, le signal audio de l'entrée R sur le haut-parleur droit. L + L : Le signal audio de l'entrée audio L sort sur les haut-parleurs droit et gauche. R + R : Le signal audio de l'entrée audio R sort sur les haut-parleurs droit et gauche.

LANGUE Du MENU à l'écran/ selection du PAYS

Le menu du guide d'installation s'affiche sur l'écran du téléviseur lorsque vous mettez celui-ci sous tension pour la première fois.

1 Appuyez sur la touche ou , puis sur la touche OK pour sélectionner la langue de votre choix. 2 Appuyez sur la touche ou , puis sur la touche OK pour sélectionner votre pays.

• Si vous souhaitez modifier la langue ou le pays sélectionné

1 Appuyez plusieurs fois sur la touche MENU et la touche ou pour sélectionner le menu OPTION. 2 Appuyez sur le bouton et sur le bouton ou pour sélectionner la Langue (Language). Le menu peut être affiché à l'écran en mode de langue désirée.

Appuyez sur le bouton et sur le bouton ou pour sélectionner la Pay.

Appuyez sur la touche, puis utilisez la touche ou pour sélectionner la langue ou le pays de votre choix. Appuyez plusieurs fois sur la touche OK. Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Remarque

Si vous ne terminez pas la configuration du Guide d'Installation en appuyant sur la touche EXIT ou bien avant que l'OSD (Affichage Écran) ne s'éteigne, le guide réapparaitra lors du rallumage de l'appareil. Si vous sélectionnez le mauvais pays, il se peut que le télétexte n'apparaisse pas correctement à l'écran ou que certains problèmes surgissent lors de l'utilisation du télétexte. La fonction d'IC(Interface Commune) ne peut être appliquée, fondée sur la circonstance d'émission de pays. Les touches de contrôle DTV peuvent ne pas fonctionner, selon les caractéristiques techniques d'émission locales.

Selection de la language (en mode numérique uniquement)

Cette fonction vous permet de sélectionner la langue audio de votre choix. Si les données audio ne sont pas émises dans la langue sélectionnée, elles le seront dans la langue par défaut.

Utilisez la fonction Sous-titres lorsqu'une ou plusieurs langues de sous-titres est diffusée.

Si les sous-titres ne sont pas émis dans la langue désirée, ils s'afficheront dans la langue par défaut.

1 Appuyez plusieurs fois sur la touche MENU et la touche ou pour sélectionner le menu OPTION. 2 Appuyez sur le bouton et sur le bouton ou pour sélectionner la Langue (Language). 3 Appuyez sur la touche, puis utilisez la touche ou pour sélectionner Audio, Sous-titres ou Sous-titres pour sourds et malentendants. 4 Appuyez sur la touche, puis utilisez les touches ou pour sélectionner la langue de votre choix. 5 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Remarque

Sélection de la Langue Audio

Si une ou plusieurs langues sont diffusées, vous pouvez sélectionner la langue audio de votre choix à l'aide de la touche I/II de la télécommande. Appuyez sur la touche ou pour sélectionner la langue audio. Appuyez sur la touche ou pour sélectionner L+R, L+L ou R+R.

Sélection de la Langue des Sous-titres

Lorsque les sous-titres sont émis en deux langues ou plus, vous pouvez sélectionner la langue des sous-titres à l'aide de la touche SUBTITLE de la télécommande. Appuyez sur les touches ou pour sélectionner la langue des sous-titres.

Information OSD de la Langue Audio

Affichage	États
N.A	Non disponible
HPEG	Audio MPEG
TUG	Audio Dolby Digital
	Audio pour “Visual Impaired”
ARC	Audio pour “Hearing Impaired”

Information OSD de la Langue des Sous-titres

Affichage	États
N.A	Non disponible
TEXT	Sous-titres Télétexte
ARC	Sous-titres pour “Malentendants”

• Les sous-titres et l'audio peuvent être affichés dans leur forme la plus simple avec entre 1 et 3 caractères émis par le diffuseur.
• Lorsque vous sélectionnez une source Audio supplémentaire (Audio pour "malentendants ou déficients visuels"), il se peut que le son soit de l'Audio principal.

Horloge

L'horloge est automatiquement réglée lors de la réception du signal numérique. (Vous pouvez régler l'horloge si le téléviseur n'a pas de signal DTV.)

Vous devez regarder l'horloge avant d'utiliser la fonction de mise en marche/arrêt automatique.

Appuyez le bouton MENU, ensuite le bouton ou pour sélectionner le menu HEURE.

Appuyez sur la touche et la touche ou pour sélectionner la Horloge.

Appuyez sur la touche, puis sur la touche ou pour sélectionner l'année, la date ou l'heure.

Une fois l'option de votre choix sélectionnée, utilisez la touche ou pour régler l'année, la date et l'heure.

Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

Activation et désactivation de l'horloge

Le minuteur de mise en arrêt commute automatiquement l'appareil à la position stand-by après que le temps de pré-réglage se soit écoulé.

Si aucune touche de la télécommande n'est activée durant les deux heures qui suivent la mise en service, l'appareil s'arrête automatiquement.

Cette fonction de "démarrage et arrêt automatique à heures choisies" est une programmation journalière.

L'arrêt automatique prime sur la mise en marche automatique si la même heure est programmée pour chacune de ces fonctions.

Le téléviseur doit être en mode veille pour pouvoir se mettre automatiquement en marche.

Appuyez sur le bouton MENU, ensuite le bouton ou pour sélectionner le menu HEURE.

Appuyer sur la touche et la touche ou pour sélectionner la Heure arrêt/Heure marche.

Appuyer sur la touche et la touche ou pour sélectionner la Marche.

• Pour annuler la mise en marche/arrêt automatique, appuyez sur la touche ou pour sélectionner Arrêt.

Appuyez sur les touches, puis ou pour régler les heures.

Appuyez sur les touches, puis ou pour régler les minutes.

• Programme: Appuyez sur la touche, puis sur la touche ou pour sélectionner TV, DTV ou Radio dans le menu Mode. Appuyez sur la touche, puis sur la touche ou pour sélectionner le programme: Volume: appuyez sur la touche, puis sur les touches ou pour régler le niveau du volume lors de la mise sous tension.

Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

Réglage de la mise en VEILLE automatique

Si cette fonction est activée et qu'il n'y a aucune signal d'entrée, le téléviseur s'éteint automatiquement après 10 minutes.

Appuyez sur le bouton MENU, ensuite sur le bouton ou pour sélectionner le menu HEURE. Appuyez sur le bouton et sur le bouton ou pour sélectionner Arrêt auto.. Appuyez sur le bouton et sur le bouton ou pour sélectionner Marche ou Arrêt.. Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

2 3

Consiguration du FUSEAU horaire

Lorsque vous sélectionnez le fuseau horaire d'une ville, l'heure du téléviseur est réglée selon les informations horaires basées sur le fuseau horaire et l'heure du méridien de Greenwich (HMG). Ces informations sont reçues par le signal de diffusion lorsque l'heure est automatiquement réglée par un signal numérique.

1 Appuyez le bouton MENU, ensuite le bouton ou pour sélectionner le menu HEURE. 2 Appuyez sur le bouton et sur le bouton ou pour sélectionner Fuseau hora. 3 Appuyez sur la touche, puis sur la touche ou pour sélectionner le fuseau hora de votre région. 4 Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

Réglage de la minuterie de VEILLE

Vous n'avez plus à vous soucier d'éteindre le poste avant d'aller vous coucher. Cette fonction vous permet de mettre automatiquement le téléviseur en mode veille après un certain délai.

Appuyez plusieurs fois sur la touche SLEEP pour sélectionner le nombre de minutes. L'option ' - - - Min' apparaît tout d'abord à l’écran, suivie des options de mise en veille suivantes : 10, 20, 30, 60, 90, 120, 180 et 240 minutes. Lorsque le nombre de minutes que vous avez réglé s’affiche à l’écran, la minuterie démarre.

Pour savoir combien de minutes il reste avant que le téléviseur ne s'éteigne, appuyez une fois sur la touche SLEEP.

Pour annuler la mise en veille, appuyez plusieurs fois sur la touche SLEEP jusqu'à ce que ' -- Min' apparaisse. Si vous éteignez l'appareil, le paramètre sélectionné est annulé.

2 3

DEFIN. M. d. PASSE & systéme de verrouillage

Si vous saisissez tout d'abord le mot de passe, appuyez sur '0', '0', '0', '0' sur la télécommande.

1. Appuyez sur le bouton MENU, ensuite sur le bouton ou pour sélectionner le menu OPTION. 2. Appuyez sur le bouton et sur le bouton ou pour sélectionner Système de verrou. 3. Appuyez sur la touche, puis sur les touches ou pour sélectionner Marche.

Pour définir le mot de passe

Appuyez sur la touche, puis utilisez les touches NUMÉRIQUES pour saisir un mot de passe à 4 chiffres.

Veillez à mémoriser ce numéro !

Saisissez à nouveau le mot de passe pour confirmer.

Si vous oubliez votre mot de passe, appuyez sur '7', '7', '7', '7' sur la télécommande.

Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

2 3

Controle parental

Cette fonction fonctionne selon les informations de la station de diffusion. Par conséquent, si le signal diffuse des informations incorpores, cette fonction ne fonctionne pas.

Cette fonction vous permet de bloquer le contenu de certaines chaînes et de certaines sources de visionnage externes.

Un mot de passe est requis pour accéder à ce menu.

Ce téléviseur est programmé pour memoriser les dernières options qui ont été configurées, même si celui-ci est éteint.

1. Appuyez sur le bouton MENU, ensuite sur le bouton ou pour sélectionner le menu OPTION. 2. Appuyez sur le bouton et sur le bouton ou pour sélectionner Contrôle parental.

Appuyez ensuite sur la touche pour entrer le mot de passe.

Le téléviseur est configuré avec le mot de passe initial "0-0-0-0".

Appuyez sur la touche, puis sur la touche ou pour sélectionner Guide parental ou Blocage touches.

Guide parental (en mode numérique uniquement) Cette fonction évite que des enfants aient accès à certains programmes pour adultes, selon les limites prévues. Blocage touches

Le téléviseur peut être configuré de manière à ce qu'il soit impossible de l'utiliser sans la télécommande.

Cette fonction permet d'interdire éventuellement l'utilisation du téléviseur.

4 Appuyez sur la touche ou pour effectuer les réglages de votre choix. 5 Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

Lorsque vous régalez l'option Blocage touches sur 'Marche', et que le téléviseur est hors tension, appuyez sur les touches / I, INPUT, PR ou du téléviseur ou sur les touches POWER, INPUT, D/A, PR ou (ou PR + ou -) ou les touches NUMÉRIQUES de la télécommande.

Lorsque vous régalez l'option Blocage touches sur Marche, 'Blocage touches Marche' s'affiche à l'écran si vous n'appuyez sur aucune touche du panneau avant du téléviseur pendant le visionnage.

Le télétexte est un service gratuit diffusé par la plupart des chaînes de télévision. Il propose des informations de dernière minute concernant les actualités, la météo, les programmes TV, les valeurs de la bourse, ainsi que de nombreux autres sujets.

Le décodeur télétexte de ce téléviseur est compatible avec les systèmes SIMPLE, TOP et FASTEXT. Un télétexte SIMPLE (standard) contient un certain nombre de pages, que l'on peut sélectionner en tapant directement le numéro correspondant. TOP (Table Of Page) et FASTEXT offrent des méthodes de sélection de page plus modernes, vous permettant d'afficher une page sans connaître son numéro.

Pour activer/désactiver le téletexte

Pour activer le télétexte, appuyez sur la touche TEXT. La première page ou la dernière page sélectionnée s'affiche. Le décodeur de télétexte sélectionne le mode télétexte retransmis par la station. Deux numéros de page, le nom de la chaîne, la date et l'heure sont maintenant affichés sur la première ligne de l'écran. Le premier numéro de page indique votre sélection, tandis que le second indique le numéro de la page actuellement affichée.

Pour désactiver le télétexte, appuyez sur la touche TEXT ou EXIT. Le téléviseur réaffiche le mode précédent.

Sélection des pages

1 Tapez les trois chiffres correspondant au numero de la page avec les touches NUMEROTEES. Si vous tapez un mauvais chiffre, completez le numero errone et recommencez, afin de selectionner le numero correct. Pour selectionner la page precedente ou la page suivante, vous pouvez utiliser la touche PR ou (ou PR + ou -).

Le guide utilisateur situé en haut de l'écran affiche quatre zones colorées en rouge, vert, jaune et bleu. La zone jaune désigne le groupe suivant, la zone bleue le bloc suivant.

Sélection des groupes/blocs/page

La touche BLEU permet de passer d'un bloc au suivant. La touche JAUNE permet de passer au groupe suivant (avec fin de page automatique au bloc suivant). La touche VERTE permet d'afficher la page suivante (avec fin de page automatique au groupe suivant). Vous pouvez également utiliser la touche PR (ou PR +). La touche ROUGE permet de revenir en arrêté. Vous pouvez également utiliser la touche PR (ou PR -).

Sélection directe des pages

En mode TOP, comme en mode SIMPLE, vous pouvez selectionner une page télétexte en tapant les trois chiffres correspondant à son nombre avec les touches NUMEROTES.

Les pages télétexte sont codées en fonction des cases colorées figurant en bas de l'écran. Pour sélectionner une page, il suffit d'appuyer sur la touche de couleur correspondante.

Sélection des pages

1 Sélectionnez la page d'index en appuyant sur la touche INDEX. 2 Vou puez selectionner les pages codées en fonction des cases colorées en appuyant sur la touche de couleur correspondante. En mode FASTEXT, comme en mode SIMPLE, vous pouvez selectionner une page télétexte en tapant les trois chiffres correspondant à son numéro avec les touches NUMEROTES. Pour selectionner la page precedente ou la page suivante, utilisez la touche PR ou (ou PR ^+ ou -).

Fonctions téletexte speciales

Certaines pages contiennent des informations cachées (solutions de devinettes ou d'énigmes, par exemple). Une simple pression sur la touche permet d'afficher les informations cachées.

Une seconde pression cache à nouveau les informations.

Cette fonction permet d'afficher l'image TV, pendant la recherche d'une page télétexte. Le symbole apparaît alors dans le coin supérieur gauche de l'écran. Lorsque la page mise à jour est disponible, le symbole est remplacé par le nombre de la page.

Appuyez sur cette touche pour visualiser la page de télétexte mise à jour.

Pour afficher l'heure en haut à droite de l'écran pendant la retransmission d'un programme de télévision. Pour la faire disparaitre, appuyez sur la touche. En mode télétexte, pressez le bouton pour selectionner un numéro de sous-page. Le numéro de sous-page est affiché en bas de l'écran. Pour garder ou changer la sous-page, presser les boutons Rouge ou Vert, PR ▲ ou ∇ (ou PR + ou -) ou NUMEROTEES.

Presser encore pour quitter la fonction.

Interrompt le défilé automatique des pages pour les pages télétexte complémentaires sur plusieurs pages écran. Le nombre de pages écran et le numéro de celle qui est actuellement affichée apparaît normalement au-dessous de l'heure. Lorsque vous appuyez sur cette touche, le symbole stop apparaît dans le coin supérieur gauche de l'image et le défilé automatique des pages écran est bloqué.

Une nouvelle pression permet de relancer le défillement.

Télétexte numérique

Cette fonction n'est disponible qu'au Royaume-Uni.

Ce téléviseur vous donne accès à un télétexte numérique qui a été considérablement amélioré, notamment au niveau du texte, des graphiques, etc.

Vous pouvez accéder à ce télétexte numérique au moyen de services de télétextes numériques spéciaux qui diffusent ce genre de service.

Vous devez sélectionner Arrêt dans le menu des langues de sous-titres pour afficher le télétexte. Pour ce faire, appuyez sur la touche SUBTITLE.

Télétexte dans le service numérique

1. Appuyez sur le clavier numérique ou sur la touche PR ▲ ou ▼ (ou PR + ou -) pour sélectionner un service numérique qui diffuse le télétexte numérique. Pour connaître les divers services de télétexte numériques, reportez-vous à la liste des services EPG. 2. Suivez les indications du télétexte numérique, puis passez à l'étape suivante en appuyant sur la touche TEXT, OK, ou ▼, « ou », ROUGE, VERTE, JAUNE, BLEUE ou sur les touches NUMÉRIQUES. Pour changer de service de télétexte numérique, il vous suffit de sélectionner un autre service à l'aide des touches numériques ou de la touche PR ▲ ou ▼ (ou PR + ou -).

Si vous appuyez sur la touche MENU, GUIDE ou INFO, le service de télétexte disparaît momentanément. Si vous appuyez à nouveau sur ces touches, il réapparaît.

Télétexte du service numérique

1 Appuyez sur le clavier numérique ou sur la touche PR ▲ ou ▼ (ou PR + ou -) pour sélectionner un service qui diffuse le télétexte numérique. 2 Appuyez sur la touche TEXT ou sur les touches de couleur pour activer le télétexte. 3 Suivez les indications du télétexte numérique, puis passez à l'étape suivante en appuyant sur la touche OK, ▲ ou ▼, ▲ ou ▲, ROUGE, VERTE, JAUNE, BLEUE ou sur les touches NUMÉRIQUES. 4 Appuyez sur la touche TEXT ou sur les touches de couleur pour désactiver le télétexte numérique et revenir à l'écran du téléviseur.

Il est possible que certains services ne vous permettent pas d'accéder aux services de texte lorsque vous appuyez sur la touche ROUGE.

Si vous appuyez sur la touche MENU, GUIDE ou INFO, le service de télétexte disparaît momentanément. Si vous appuyez à nouveau sur ces touches, il réapparaît.

Dépannage

L'opération ne fonctionne pas normalement.
Mauvais fonctionnement de la télé-commande	■ Vérifiez qu'aucun obstacle n'empêche la transmission du signal de la télécommande vers le moniteur.■ Vérifiez que la polarité des piles est correcte (+ sur +, - sur -)■ Vérifiez que le mode de fonctionnement à distance est correct : TV, VCR etc.Remplacez les piles.
L'appareil s'éteint soudainement	■ Le mode veille est peut-être activé.■ Vérifiez les réglages de mise sous/hors tension. L'alimentation a été interrompu.Aucune station d'émission n'est signés avec le mode de mise en voille activé.

Mauvais fonctionnement de la fonction video.
Absence d'image et de son	■ Vérifiez que l'appareil est allumé. ■ Essayez de passer sur une autre châne. Il s'agit peut-être d'un problème d'émission. ■ Vérifiez que le cordon d'alimentation est correctement branché sur la prise secteur. ■ Vérifiez la direction et/ou l'emplacement de l'antenne. ■ Vérifiez la prise secteur en y branchant un autre appareil.
L'image apparait lentement après avoir allumé l'appareil	■ Il est normal que l'image apparaisse lentement lorsque l'appareil s'allume. Si aucune image n'apparait au-delà de cinq minutes, contactez le service technique.
L'image et les couleurs sont mauvaises	■ Réglez la Couleur à l'aide des options du menu. ■ Assurez-vous que l'appareil et le magnétoscope sont suffisamment espacés l'un de l'autre. ■ Essayez de passer sur une autre châne. Il s'agit peut-être d'un problème d'émission. ■ Assurez-vous que les cables du magnétoscope sont correctement installés. ■ Activez n'importe qu'elle fonction pour restaurer la luminosité de l'image.
Barres verticales/horizontales ou tremblement de l'image	■ Décelez une possible interférence avec un appareil ou un outil électrique.
Mauvaise réception de certaines chânes	■ Il se peut que la station d'émission aït des problèmes, symtonisez sur une autre châne. ■ Le signal émis par la station d'émission est faible; changez la direction de l'an-tenne pour recevoir un signal. ■ Détectez les sources de possibles interférences.
L'image apparait avec des raiés ou des lignes	■ Vérifiez l'antenne (changez la direction de l'antenne).

Mauvais fonctionnement de la fonction audio.

Appuyez sur la touche VOL. Le son est-il activé ? Appuyez sur la touche MUTE. Essayez de passer sur une autre chaîne. Il s'agit peut-être d'un problème d'émission. Assurez-vous que les câbles audio sont correctement installés.

Absence de son sur un des haut-parleurs

Réglez la Balance à l'aide des options du menu.

Bruit particulier provenant de l'appareil

L'appareil émet un bruit particulier lorsque vous l'activez et le désactivez. Ce bruit est dû au changement de température ou du taux d'humidité et n'est en aucun cas le signe d'un dysfonctionnement de l'appareil.

Il existe un problème en mode PC. (s'applique seulement au mode PC)

Le signal est hors de la gamme.

• Ajustez la résolution, la fréquence de lignes ou la fréquence du balayage vertical. Vérifiez la source d'entrée.

Barres verticales ou rayés à l'arrière-plan, bruit horizontal, position incorrecte

Activez la configuration automatique ou ajustez l'horloge, la phase, ou la position H/V.

La couleur de l'écran n'est pas stable ou devient monochrome

Vérifiez le câble du signal. Réinstallez la carte vidéo du PC.

Entretien

Vous pouvez éviter les dysfonctionnements prématurés. Un nettoyage régulier permet d'accroître la durée de vie utile de votre téléviseur. Assurez-vous de mettre votre téléviseur hors tension et de débrancher le cordon d'alimentation avant de procéder au nettoyage.

Nettoyage de l'écran

Pour dépoussierer correctement votre écran, procédez comme suit. Humidifiez un chiffon doux avec un mélange d'eau tiède et d'adoucisseur (ou liquide vaisselle). Essorez le chiffon jusqu'à ce qu'il soit presque sec, puis frottez l'écran délicatement. Assurez-vous de retirer l'excès d'eau sur l'écran et laissez sécher à l'air libre avant de remettre votre téléviseur sous tension.

Nettoyage de la carafe

Pour retirer la poussière ou les salissures, nettoyez la carasse avec un chiffon non pelucheux doux et sec. N'utilisez pas de chiffon humide.

Absence prolongée

Attention

En cas d'inutilisation prolongée de votre téléviseur (par exemple si vous partez en vacances), nous vous conseillons de débrancher le cordon d'alimentation afin de ne pas endommager votre téléviseur en cas d'orage ou de surcharges électriques.

SPECIFICATIONS DE L'APPAREIL

MODELES		37LF6*	42LF6*	47LF6*	52LF6*
		37LF65-ZC37LF66-ZE	42LF65-ZC42LF66-ZE	47LF65-ZC47LF66-ZE	52LF65-ZC52LF66-ZE
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	927,0 x 692,8 x 280,5 mm36,5 x 27,3 x 11,0 pouces	1033,1 x 750,0 x 300,0 mm40,7 x 29,6 x 11,9 pouces	1144,5 x 825,6 x 331,0 mm45,1 x 32,5 x 13,1 pouces	1032,7 x 750,0 x 287,6 mm40,7x 29,5 x 11,3 pouces
	sans le socle	927,0 x 630,0 x 88,0 mm36,5 x 24,8 x 3,5 pouces	1033,1 x 686,5 x 88,5 mm40,7 x 27,1 x 3,5 pouces	1144,5 x 754,9 x 103,0 mm45,1 x 29,8 x 4,1 pouces	1032,7 x 685,5 x 88,5 mm40,7 x 27,0 x 3,5 pouces
Poids	avec le soclesans le socle	20,0 kg / 44,0 lbs16,0 kg / 35,3 lbs	27,5 kg / 60,7 lbs23,0 kg / 50,8 lbs	37,46 kg / 82,6 lbs31,4 kg / 69,3 lbs	24,5 kg / 54,0 lbs20 kg / 44,1 lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz 1,8A180W	AC100-240V~ 50/60Hz 2,5A240W	AC100-240V~ 50/60Hz 3,2A310W	AC100-240V~ 50/60Hz 3,5A350W
MODELES		37LY9*	42LY9*	47LY9*	52LY9*
		37LY95-ZA37LY96-ZB	42LY95-ZA42LY96-ZB	47LY95-ZA47LY96-ZB	52LY95-ZA52LY96-ZB
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	1005,0 x 653,0 x 267,0 mm39,6 x 25,8 x 10,6 pouces	1113,3 x 722,5 x 294,3 mm43,9 x 28,5 x 11,6 pouces	1236,8 x 795,5 x 325,6 mm48,7 x 31,4 x 12,9 pouces	1033,1 x 749,5 x 287,6 mm40,7x 29,5 x 11,3 pouces
	sans le socle	1005,0 x 594,4 x 88,0 mm39,6 x 23,5 x 3,5 pouces	1113,3 x 656,5 x 88,5 mm43,9 x 25,9 x 3,5 pouces	1236,8 x 725,4 x 103,0 mm48,7 x 28,6 x 4,1 pouces	1033,4 x 686,8 x 88,5mm40,7 x 27,0x 3,5 pouces
Poids	avec le soclesans le socle	23,0 kg / 50,8 lbs18,8 kg / 41,5 lbs	30,5 kg / 673 lbs24,3 kg / 53,6 lbs	39,5 kg / 87,1 lbs33,0 kg / 72,8 lbs	24,5 kg / 54,1 lbs20,4 kg / 45,0 lbs
Conditions d'alimentationConsommation électrique		AC100-240V~ 50/60Hz 1,8A180W	AC100-240V~ 50/60Hz 2,6A260W	AC100-240V~ 50/60Hz 3,2A310W	AC100-240V~ 50/60Hz 3,5A350W
Système TVCouverture de programmeImpédance de l'antenne extérieure		PAL/SECAM B/G/D/K, PAL I/II, SECAM L/L'VHF: E2 ~ E12, UHF: E21 ~ E69, CATV: S1 ~ S20, HYPER: S21 ~ S4775 Ω
Conditiond'environnement	Température de fonctionnementHumidité de fonctionnement	0 ~ 40°C / 32 ~ 104°FMoins de 80%
	Température de stockageHumidité de stockage	-20 ~ 60°C / -4 ~ 140°FMoins de 85%

Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.

MODELES		50PF9*	60PF9*
		50PF95-ZA50PF96-ZB	60PF95-ZA60PF96-ZB
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	1360 x 889 x 370 mm53,5 x 35 x 14,5 pouces	1613,6 x 1036,8 x 452,0 mm63,5 x 40,9 x 17,8 pouces
	sans le socle	1360 x 822,5 x 95,5 mm53,5 x 32,3 x 3,7 pouces	1613,6 x 970,0 x 98,5 mm63,5 x 38,2 x 3,9 pouces
Poids	avec le soclesans le socle	57,5 kg / 126,7 lbs48,5kg / 106,9 lbs	81,0 kg / 178,6 lbs65,0 kg / 143,3 lbs
Conditions d'alimentationConsommation électricque		AC100-240V~ 50/60Hz 4,5A450W	AC100-240V~ 50/60Hz 6,5A650W
Système TVCouverture de programmeImpédance de l'antenne extérieure		PAL/SECAM B/G/D/K, PAL I/II, SECAM L/L'VHF: E2 ~ E12, UHF: E21 ~ E69, CATV: S1 ~ S20, HYPER: S21 ~ S4775 Ω
Conditiond'environnement	Température de fonctionnementHumidité de fonctionnement	0 ~ 40°C / 32 ~ 104°FMoins de 80%
	Température de stockageHumidité de stockage	-20 ~ 60°C / -4 ~ 140°FMoins de 85%

MODELES		37LF7*	42LF7*
		37LF75-ZD	42LF75-ZD
Dimensions(Largeur x Hauteur x Profondeur)	avec le socle	929,0 x 709,1 x 301,9 mm36,6 x 27,9 x 11,9 pouces	1030,8 x 779,8 x 333,2mm40,58 x 30,7 x 13,1 pouces
	sans le socle	929,0 x 633,3 x 88 mm36,6 x 24,9 x 3,5 pouces	1030,8 x 693 x 88,5 mm40,58 x 27,28 x 3,48 pouces
Poids	avec le soclesans le socle	21,8 kg / 48,1 lbs18,6 kg / 41,0 lbs	27,2 kg / 59,96 lbs23,3 kg / 51,3 lbs
Conditions d'alimentationConsommation électricité		AC100-240V~ 50/60Hz 1,8A180W	AC100-240V~ 50/60Hz 2,3A230W
Système TVCouverture de programmeImpédance de l'antenne extérieure		PAL/SECAM B/G/D/K, PAL I/II, SECAM L/L'VHF: E2 ~ E12, UHF: E21 ~ E69, CATV: S1 ~ S20, HYPER: S21 ~ S4775 Ω
Conditiond'environnement	Température de fonctionnementHumidité de fonctionnement	0 ~ 40°C / 32 ~ 104°FMoins de 80%
	Température de stockageHumidité de stockage	-20 ~ 60°C / -4 ~ 140°FMoins de 85%

Afin d'améliorer la qualité de ce produit, les spécifications ci-dessus sont sujettes à des modifications sans préavis.

Programmation de la télécommande

(Uniquement 37/42/47/52LY9, 50/60PF9)

La télécommande fonctionne avec d'autres marques de téléviseurs ; c'est une télécommande universelle. Elle peut être programmée pour commander la plupart des autres appareils qui fonctionnent avec une télécommande.

Néanmoins, il se peut que la télécommande ne fonctionne pas sur tous les modèles d'autres marques.

Pour savoir si votre télécommande peut faire marcher l'appareil sans programmation, allumez l'appareil tel qu'un magnétoscope et appuyez sur le bouton du mode correspondant de la télécommande.

Ensuite, cliquez sur POWER. Si l'appareil est éteint, il répond correctement et il ne faut donc pas programmer la télécommande.

Cas contraire, la télécommande devrait être programmée pour faire marcher l'appareil. Les procédés de programmation sont expliqués ci-dessous.

Cliquez constamment sur MENU et sur MUTE en même temps pendant 2 secondes, le bouton de l'appareil ainsi choisi sera allumé.

Si vous ne pressez pas de bouton au bout de 20 secondes, la lumière sur le bouton sera éteinte. Dans ce cas, vous devrez répéter le pas 2.

Mettez les codes chiffrés à l'aide des boutons numéraux sur la télécommande, d'après le tableau de codes que vous trouverez sur les pages suivantes. Quand vous pressez le bouton, une lumière scintille à la fois.

Si l'appareil s'éteint, la programmation est réussie.

Cliquez sur MENU pour fixer le code. Après avoir scintillé deux fois, ce code est sauvegardé.

Testez les fonctions de la télécommande pour savoir si l'appareil répond correctement. Sinon, reprenez le pas 2.

VCRs

Marque	Codes				Marque	Codes				Marque	Codes
AIWA	034				KENWOOD	014	034	039	043	PORTLAND	108			TATUNG
AKAI	016	043	046	124		047	048			PULSAR	072			TEAC
	125	146			LG (GOLDSTAR)	001	012	013	020	QUARTZ	011	014		TECHNICS
AMPRO	072					101	106	114	123	QUASAR	033	066	075	145
ANAM	031	033	103		LLOYD	034				RCA	013	020	033	034
AUDIO DYNAMICS	012	023	039	043	LXI	003	009	013	014		040	041	062	063
BROKSONIC	035	037	129			017	034	101	106		107	109	140	144
CANON	028	031	033		MAGIN	040					145	147
CAPEHART	108				MAGNAVOX	031	033	034	041	REALISTIC	003	008	010	014
CRAIG	003	040	135			067	068				031	033	034	040
CURTIS MATHES	031	033	041		MARANTZ	012	031	033	067		053	054	101
DAEWOO	005	007	010	064		069				RICO	058
	065	108	110	111	MARTA	101				RUNCO	148
	112	116	117	119	MATSUI	027	030			SALORA	014
DAYTRON	108				MEI	031	033			SAMSUMG	032	040	102	104
DBX	012	023	039	043	MEMOREX	003	010	014	031		105	107	109	112
DYNATECH	034	053				033	034	053	072		113	115	120	122
ELECTROHOME	059					101	102	134	139		125
EMERSON	006	017	025	027	MGA	045	046	059		SANSUI	022	043	048	135
	029	031	034	035	MINOLTA	013	020			SANYO	003	007	010	014
	036	037	046	101	MITSUBISHI	013	020	045	046		102	134
	129	131	138	153		049	051	059	061	SCOTT	017	037	112	129
FISHER	003	008	009	010		151					131
FUNAI	034				MTC	034	040			SEARS	003	008	009	010
GE	031	033	063	072	MULTITECH	024	034				013	014	017	020
	107	109	144	147	NEC	012	023	039	043		031	042	073	081
GO VIDEO	132	136				048					101
HARMAN KARDON	012	045			NORDMENDE	043				SHARP	031	054	149
HITACHI	004	018	026	034	OPTONICA	053	054			SHINTOM	024
	043	063	137	150	PANASONIC	066	070	074	083	SONY	003	009	031	052
INSTANTREPLAY	031	033				133	140	145			056	057	058	076
JCL	031	033			PENTAX	013	020	031	033		077	078	149
JCPENNY	012	013	015	033		063				SOUNDESIGN	034
	040	066	101		PHILCO	031	034	067		STS	013
JENSEN	043				PHILIPS	031	033	034	054	SYLVANIA	031	033	034	059
JVC	012	031	033	043		067	071	101			067
	048	050	055	060	PILOT	101				SYMPHONIC	034
	130	150	152		PIONEER	013	021	048		TANDY	010	034

DVD

Marque	Codes	Marque	Codes	Marque	Codes	Marque	Codes
APEX DIGITAL	022	MAGNAVOX	013	PHILIPS	013	SONY	007
DENON	020 014	MARANTZ	024	PIONEER	004 026	THOMPSON	005 006
GE	005 006	MITSUBISHI	002	PROCEED	021	TOSHIBA	019 008
HARMAN KARDON	027	NAD	023	PROSCAN	005 006	YAMAHA	009 018
JVC	012	ONKYO	008 017	RCA	005 006	ZENITH	010 016 025
LG	001 010 016 025	PANASONIC	003 009	SAMSUNG	011 015

Programmation de la télécommande

(Uniquement 37/42/47/52LF6, 37/42LF7)

La télécommande fonctionne avec d'autres marques de téléviseurs ; c'est une télécommande universelle. Elle peut être programmée pour commander la plupart des autres appareils qui fonctionnent avec une télécommande.

Néanmoins, il se peut que la télécommande ne fonctionne pas sur tous les modèles d'autres marques.

Testez votre télécommande.

Pour savoir si vous telécommande peut commander un apparéil externe sans aucune programmation préal-able, mettez l' apparéil externe sous tension ( comme par exemple un magnétoscope), puis appuyez sur la touche de mode correspondante (par ex.: DVD ou VCR) de la telécommande, tout en dirigeant celle-ci vers l' apparéil. Essayez de faire fonctionner les touches POWER et PR +/- pour voir si l' apparéil externe répond correctement. Si ce n'est pas le cas, vous doivent programmermer la telécommande pour qu'elle puisse commander l' apparéil externe.

6 Essayez de faire fonctionner votre télécommande pour voir si l'appareil externe répond correctement. si ce n'est pas le cas, renouvelez l'objet 2.

DVD

Marque	Codes				Marque	Codes			Marque	Codes
APEX DIGITAL	022				MITSUBISHI	002			RCA	005	006
DENON	020	014			NAD	023			SAMSUNG	011	015
GE	005	006			ONKYO	008	017		SONY	007
HARMAN KARDON		027			PANASONIC	003	009		THOMPSON	005	006
JVC	012				PHILIPS	013			TOSHIBA	019	008
LG	001	010	016	025	PIONEER	004	026		YAMAHA	009	018
MAGNAVOX	013				PROCEED	021			ZENITH	010	016	025
MARANTZ	024				PROSCAN	005	006

VCR

Marque	Codes				Marque	Codes				Marque	Codes
AIWA	034				MAGNAVOX	031	033	034	041	SAMSUNG	032	040	102	104
AKAI	016	043	046	124		067	068				105	107	109	112
	125	146			MARANTZ	012	031	033	067		113	115	120	122
AMPRO	072					069					125
ANAM	031	033	103		MARTA	101				SANSUI	022	043	048	135
AUDIO DYNAMICS	012	023	039	043	MATSUI	027	030			SANYO	003	007	010	014
BROKSONIC	035	037	129		MEI	031	033				102	134
CANON	028	031	033		MEMOREX	003	010	014	031	SCOTT	017	037	112	129
CAPEHART	108					033	034	053	072		131
CRAIG	003	040	135			101	102	134	139	SEARS	003	008	009	010
CURTIS MATHES	031	033	041		MGA	045	046	059			013	014	017	020
DAEWOO	005	007	010	064	MINOLTA	013	020				031	042	073	081
	065	108	110	111	MITSUBISHI	013	020	045	046		101
	112	116	117	119		049	051	059	061	SHARP	031	054	149
DAYTRON	108					151				SHINTOM	024
DBX	012	023	039	043	MTC	034	040			SONY	003	009	031	052
DYNATECH	034	053			MULTITECH	024	034				056	057	058	076
ELECTROHOME	059				NEC	012	023	039	043		077	078	149
EMERSON	006	017	025	027		048				SOUNDESIGN	034
	029	031	034	035	NORDMENDE	043				STS	013
	036	037	046	101	OPTONICA	053	054			SYLVANIA	031	033	034	059
	129	131	138	153	PANASONIC	066	070	074	083		067
FISHER	003	008	009	010		133	140	145		SYMPHONIC	034
FUNAI	034									TANDY	010	034
GE	031	033	063	072	PENTAX	013	020	031	033	TATUNG	039	043
	107	109	144	147		063				TEAC	034	039	043
GO VIDEO	132	136			PHILCO	031	034	067		TECHNICS	031	033	070
HARMAN KARDON	012	045			PHILIPS	031	033	034	054	TEKNIKA	019	031	033	034
HITACHI	004	018	026	034		067	071	101			101
	043	063	137	150	PILOT	101				THOMAS	034
INSTANTREPLAY	031	033			PIONEER	013	021	048		TMK	006
JCL	031	033			PORTLAND	108				TOSHIBA	008	013	042	047
JCPENNY	012	013	015	033	PULSAR	072					059	082	112	131
	040	066	101		QUARTZ	011	014			TOTEVISION	040	101
JENSEN	043				QUASAR	033	066	075	145	UNITECH	040
JVC	012	031	033	043	RCA	013	020	033	034	VECTOR RESEARCH	012
	048	050	055	060		040	041	062	063	VICTOR	048
	130	150	152			107	109	140	144	VIDEO CONCEPTS	012	034	046
KENWOOD	014	034	039	043		145	147			VIDEOSONIC	040
	047	048			REALISTIC	003	008	010	014	WARDs	003	013	017	024
LG (GOLDSTAR)	001	012	013	020		031	033	034	040		031	033	034	040
	101	106	114	123		053	054	101			053	054	131
LLOYD	034				RICO	058				YAMAHA	012	034	039	043
LXI	003	009	013	014	RUNCO	148				ZENITH	034	048	056
	017	034	101	106	SALORA	014					058	072	080	101
MAGIN	040

1. Branchement

• Branchez la télécommande à fil sur la prise du téléviseur prévue à cet effet.

Forme de mise

Impulsion unique, fréquence de 37.917 KHz modulée à 455 KHz

Fréquence de l'onde porteuse

FPorteuse = 1 / Tc = FOscillateur/12

Ratio = T1 / Tc = 1 / 3

Configuration de la trame

Première trame

Trame repétée

Intervalle de trame : tf

Le signal est transmis tant qu'une touche est maintenue enfoncée.

Code (Héxa)	Fonction	Remarque
00	PR (▲) ou PR +	Touche de la télécommande
01	PR (▼) ou PR -	Touche de la télécommande
02	VOL (▲) ou VOL +	Touche de la télécommande
03	VOL (▼) ou VOL -	Touche de la télécommande
40	Up (▲)	Touche de la télécommande
41	Down (▼)	Touche de la télécommande
06	Right (▲)	Touche de la télécommande
07	Left (▲)	Touche de la télécommande
08	POWER	Touche de la télécommande (marche/arrêt)
09	MUTE	Touche de la télécommande
10	Touches numériotées 0	Touche de la télécommande
11	Touches numériotées 1	Touche de la télécommande
12	Touches numériotées 2	Touche de la télécommande
13	Touches numériotées 3	Touche de la télécommande
14	Touches numériotées 4	Touche de la télécommande
15	Touches numériotées 5	Touche de la télécommande
16	Touches numériotées 6	Touche de la télécommande
17	Touches numériotées 7	Touche de la télécommande
18	Touches numériotées 8	Touche de la télécommande
19	Touches numériotées 9	Touche de la télécommande
0B	INPUT	Touche de la télécommande
AA	INFO (1)	Touche de la télécommande
AB	GUIDE	Touche de la télécommande
56	SUBTITLE	Touche de la télécommande
5B	EXIT	Touche de la télécommande
1E	FAV	Touche de la télécommande
1A	Q.VIEW	Touche de la télécommande
50	D/A	Touche de la télécommande
FO	TV/RADIO	Touche de la télécommande
7E	SIMPLINK	Touche de la télécommande
EO	BRIGHT +	Touche de la télécommande
E1	BRIGHT -	Touche de la télécommande
0A	I/II	Touche de la télécommande
OE	SLEEP	Touche de la télécommande
43	MENU	Touche de la télécommande
44	OK(◎)	Touche de la télécommande
53	LIST	Touche de la télécommande
20	TEXT	Touche de la télécommande
2A	REVEAL	Touche de la télécommande
26	TIME	Touche de la télécommande
28	BACK	Touche de la télécommande
62	UPDATE	Touche de la télécommande
70	INDEX	Touche de la télécommande
65	HOLD	Touche de la télécommande
61	BLUE Key	Touche de la télécommande
63	YELLOW Key	Touche de la télécommande
71	GREEN Key	Touche de la télécommande
72	RED Key	Touche de la télécommande
79	RATIO	Touche de la télécommande
B0	▶	Touche de la télécommande
BA	II	Touche de la télécommande
B2	I<	Touche de la télécommande
B3	▶I	Touche de la télécommande
8F	<	Touche de la télécommande
8E	▶	Touche de la télécommande
B1	■	Touche de la télécommande
BD	●	Touche de la télécommande
4D	PICTURE	Touche de la télécommande (37/42/47/52LY9*, 50/60PF9* uniquely)
52	SOUND	Touche de la télécommande (37/42/47/52LY9*, 50/60PF9* uniquely)

Installation du dispositif rs-232c

Connectez le jack RS-232C à un matériel de commande externe (tel qu'un ordinateur ou un système de commande A/V) pour contrôler les fonctions de la télévision en externe.

Connectez le port série du matériel externe au jack RS-232C, à l'arrière du poste TV.

Remarque : le câble de connexion RS-232C n'est pas fourni avec le poste TV.

Type de connecteur : D-Sub 9 broches mâle

N°	Nom de broche
1	Pas de connexion
2	RXD (réception de données)
3	TXD (envoi de données)
4	DTR (terminal de données prêt)
5	GND (terre)
6	DSR (modem prêt)
7	RTS (préts à envoyer)
8	CTS (préts à émettre)
9	Pas de connexion

Configurations rs-232c

Configurations 7 fils (cable RS-232C standard)

	PC	TV
RXD	2	3	TXD
TXD	3	2	RXD
GND	5	5	GND
DTR	4	6	DSR
DSR	6	4	DTR
RTS	7	8	CTS
CTS	8	7	RTS
	D-Sub 9	D-Sub 9

Configurations 3 fils (non standard)

	PC	TV
RXD	2●3	3	TXD
TXD	3●2	2	RXD
GND	5●5	5	GND
DTR	46	6	DTR
DSR	64	4	DSR
RTS	77	7	RTS
CTS	88	8	CTS
	D-Sub 9	D-Sub 9

Utilisez cette fonction pour spécifier un numéro d'identificateur du moniteur (numéro ID).

Consultez 'Mise en correspondance réelle' p. 109

1 Appuyez sur la touche MENU, puis utilisez les touches ou▼ pour sélectionner le menu OPTION. 2 Appuyez sur la touche, puis utilisez les touches ou pour sélectionner Mode usine. 3 Appuyez sur la touche, puis utilisez les touches ou pour sélectionner Set ID. 4 Appuyez sur la touche, puis à l'aide des touches ou réglez Set ID pour désir l'identificateur du moniteur de votre choix. La gamme de réglage de Set ID est de 1 à 99. 5 Appuyez sur la touche EXIT pour revenir au visionnage du téléviseur.

3 4

Paramètres de communication

Débit en baud : 9600 bps (UART - émetteur-récepteur universel asynchrone) Code de communication : code ASCII Longueur des données : 8 bits Utilisez un câble croisé (inversé). Parité : aucune Bit d'arrêt : 1 bit

Liste des références de commandes

	COMMANDE COMMANDE		DATA (Hexadecimal)
	1	2
01. Marche	k	a	0 ~ 1
02. Sélection de l'entrée	k	b	Voir page 107
03. Format de l'image	k	c	Voir page 107
04. Sommeil écran	k	d	0 ~ 1
05. Volume muet	k	e	0 ~ 1
06. Contrôle du volume	k	f	0 ~ 64
07. Contraste	k	g	0 ~ 64
08. Luminosité	k	h	0 ~ 64
09. Couleur	k	i	0 ~ 64
10. Teinte	k	j	0 ~ 64
11. Nettété	k	k	0 ~ 64
12. Sélection menu	k	l	0 ~ 1
13. Mode de commande exteme	k	m	0 ~ 1
14. Balance	k	t	0 ~ 64
15. Température de Couleur	k	u	0 ~ 3
16. Réglage de Rouge	k	v	0 ~ 50
17. Réglage de Vert	k	w	0 ~ 50
18. Réglage de Bleu	k	$	0 ~ 50
19. État anormal	k	z	0 ~ 9
20. Méthode ISM	j	p	Voir page 109
21. Economie d'énergie	j	q	0 ~ 1
22. Réglage automatique	j	u	1
23. Commande desctions de chaine	m	a	Voir page 110
24. Envoi du code IR	m	c	Code Clé
25. Sélection de l'entrée (principal)	x	b	Voir page 110

• Lorsque vous configurez les commandes 19 ~ 25, chaque menu ne s'affiche à l'écran.

Transmission

• [Command 1] : première commande. (j, k, m ou x)
• [Command 2] : seconde commande.
• [Set ID]: vous pouvez régler cette fonction pour qu'elle désigne l'ID du moniteur désiré, dans le Special menu (Menu spécial). La plage de réglage va de 1 à 99. Si vous sélectionnez l'identificateur "0", vous pouvez contrôler tous les moniteurs connectés. L'identificateur (Set ID) est indiqué en décimales (1~99) dans le menu et en hexadécimales (0x0~0x63), dans le protocole de transmission/reception.
• [DATA]: pour transmettre des données de commande.

Transmettre "FF" pour voir l'état des commandes.

• [Cr] : retour chariot. Code ASCII "0x0D"
• [ ] : code ASCII 'espace (0x20)'

Accusé de réception OK

[Command2][Set ID][OK][Data][x]

• Le moniteur transmet un accusé de réception (ACK) de ce format quand il reçoit des données normales. Si les données reçues sont en mode lecture, il indique l'état actuel des données. Si ces données sont en mode écriture, ce sont celles de l'ordinateur.

Erreur accusé de réception

[Command2][Set ID][NG][Data][x]

• Le moniteur transmet un accusé de réception (ACK) de ce format quand il reçoit des erreurs de communication ou des données anormales de fonctions non viables.

Donnée 1: code non autorisé 2: fonction non prise en charge 3: patientez

01. Marche (commande 2 : a)

pour allumer et éteindre le poste TV. Transmission

[K][A][ ][Set ID][ ][Data][CR]

Donnée 0: éteint 1: allumé

Accusé de réception

[Set ID] [OK] [Data] [x]

pour montrer si le poste est allumé ou éteint.

Accusé de réception

[k][a][ ][Set ID][ ][FF][Cr]

Accusé de réception

[Set ID][OK][Data][x]

• De la même manière, pour les autres fonctions, si les données 'FF' sont transmises selon ce format, le retard des données d'accusé de réception indique l'état de chaque fonction.

02. Sélection de l'entrée (commande 2 : b)

Pour sélectionner la source d'entrée du téléviseur. Vous pouvez également sélectionner une entrée en utilisant la touche INPUT de la télécommande.

Transmission

[K][B] [Set ID] [Data] [Cr]

Donnée 0: DTV

1: Analogue 2: AV1 3: AV2 4: AV3

03. Format de l'image (COMMANDE2: c) (taille de l'image principale)

Pour régler le format de l'écran. Vous pouvez aussi régler le format de l'écran avec la touche ARC (CF : commande format) de la télécommande ou dans le menu à l'écran.

Transmission

[K][C] [Set ID] [Data][Cr]

Donnée 1: Normal screen (4:3)

2 : Wide screen (16:9) 3 : Horizon (Spectacle) (sauf 37/42LF7*) 4 : Zoom1 5 : Zoom2

• En mode PC, seuls les formats 16:9 et 4:3 sont disponibles.
• Au Mode HDMI (1080i 50Hz/60Hz, 1080p 24Hz/50Hz/60Hz), 1:1 Pixels est viable.

04. Sommeil écran (COMMANDE2: d)

Permettre l'écran en sommeil ou le réactiver.

Transmission

[K][D] [Set ID] [Data] [Cr]

Donnée 0: écran actif (activé)

1: écran en sommeil (désactivé)

Accusé de réception

[Set ID][OK][Data][x]

05. Volume muet (command 2 : e)

pour allumer ou éteindre le son.

Vous pouvez aussi éteindre le son avec la touche MUTE (MUET) de la télécommande.

Transmission

[K][E][ ][Set ID][ ][Data][Cr]

Donnée 0 : volume actif

1 : volume désactivé (muet)

Accusé de réception

[Set ID][OK][Data][x]

06. Contrôle du volume (commande 2 : f)

Ajuster le volume.

Données Min : 0 ~ Max : 64

• Consultez 'Mise en correspondance réelle 1' à la page 109.

Accusé de réception

[Set ID][OK][Data][x]

07. Contraste (command 2: g)

Pour régler le contraste de l'écran. Vous pouvez aussi régler le contraste dans le menu Image.

Transmission

[Set ID] [Data] Cr

Donnée Min: 0~Max: 64

• Consultez 'Mise en correspondance réelle 1' à la page 109.

Accusé de réception

[Set ID][OK][Data][x]

08. Luminosité (commande 2 : h)

pour régler la luminosité de l'écran. Vous pouvez aussi régler la luminosité dans le menu Image.

Transmission

[Set ID] [Data] Cr

Donnée Min: 0~Max: 64

• Consultez 'Mise en correspondance réelle 1' à la page 109.

Accusé de réception

[Set ID] [OK] [Data] [x]

09. Couleur (command 2 : i)

Pour régler la couleur de l'écran. Vous pouvez aussi régler la couleur dans le menu Image.

Transmission

[k][i] [Set ID] [Data][Cr]

Donnée Min: 0~Max: 64

• Consultez 'Mise en correspondance réelle 1' à la page 109.

Accusé de réception

[Set ID][OK][Data][x]

10. Teinte (command 2: j)

Pour régler la teinte de l'écran. Vous pouvez aussi régler la teinte dans le menu Image.

Transmission

[Set ID][Data]

Donnée Min: 0~Max: 64

• Consultez 'Mise en correspondance réelle 1' à la page 109.

Accusé de réception

[Set ID][OK][Data][x]

11. Netteté (command 2 : k)

pour régler la netteté de l'écran. Vous pouvez aussi régler la netteté dans le menu Image.

Transmission

[Set ID] [Data] Cr

Donnée Min: 0~Max: 64

• Consultez 'Mise en correspondance réelle 1' à la page 109.

Accusé de réception

[K] [Set ID] [OK] [Data] [X]

12. Sélection menu (command 2:1)

Pour activer ou désactiver le menu à l'écran (OSD).

Transmission

[K][I] [Set ID] [Data] [Cr]

Donnée 0 : OSD (menu à l'écran) active

1: OSD (menu à l'écran) en sometime

Accusé de réception

[Set ID][OK][Data][x]

13. Mode de commande externe (command 2: m)

Permet de verrouiller les touches du téléviseur et de la télécommande.

Transmission

[K][M][ ][Set ID][ ][Data][Cr]

Données 0: Pas d'affichage 1: Affichage

Accusé de réception

[m] [SetID] [OK] [Data] [x]

• Si vous n'utilisez pas la télécommande, utilisez ce mode. Lorsque l'alimentation principale est sous/hors tension, le verrouillage externe est désactivé.

14. Balance (command 2 : t)

Permet de régler la balance. Vous pouvez également régler la balance à partir du menu SON.

Transmission

[Set ID] [Data] Cr

Donnée Min: 0~Max: 64

• Consultez 'Mise en correspondance réelle 1' à la page 109.

Accusé de réception

[Set ID][OK][Data][x]

15. Température de couleur (command 2: u)

Permet de régler la température de couleur. Vous pouvez également régler le Temp. de couleur à partir du menu IMAGE.

Transmission

[K][U] [Set ID] [Data] [Cr]

Données 0: Froid 1: Plat 2: Moyen 3: Utilisateur

Accusé de réception

[Set ID][OK][Data][x]

16. Réglage de rouge (command 2: v)

Permet de régler le rouge dans le menu température de couleur.

Transmission

[k][v] Set ID [Data] Cr

Données Min : 0 ~ Max : 50

• Consultez 'Mise en correspondance réelle 2' à la page 109.

Accusé de réception

[V][ ][Set ID][ ][OK][Data][X]

17. Réglage de vert (command 2: w)

Permet de régler le vert dans le menu température de couleur. Transmission

[k][w] Set ID Data Cr

Donnée Min: 0~Max: 50

• Consultez 'Mise en correspondance réelle 2' à la page 109.

Accusé de réception

[Set ID][OK][Data][x]

18. Réglage de bleu (command 2: $)

Permet de régler le bleu dans le menu température de couleur. Transmission

[Set ID] [Data] Cr

Données Min : 0 ~ Max : 50

• Consultez 'Mise en correspondance réelle 2' à la page 109.

Accusé de réception

[Set ID] [OK] [Data] [x]

19. État anormal (command 2 : z)

Permet d'identifier un état anormal.

Transmission

[K][Z][ ][Set ID][ ][FF][ ][Cr]

Donnée FF : Read

Accusé de réception

[Set ID][OK][Data][x]

Donnée 0: permet de mettre le téléviseur hors tension à l'aide de la télécommande

1: permet de mettre le téléviseur hors tension à l'aide de la fonction Arrêt auto. (Auto Sleep). 2: Arrêt du téléviseur avec la télécommande 3: Arrêt du téléviseur avec la fonction de mise en veille 4: permet de mettre le téléviseur hors tension à l'aide de la fonction RS-232C 5: 5V éteint 6: AC éteint 7: Arrêt du téléviseur avec la fonction d'alarme du ventilateur (en option) 8: Arrêt du téléviseur avec la fonction d'arrêt automatique 9: Arrêt du téléviseur avec la fonction de mise en veille automatique

• Cette fonction est en "lecture seule".

20. Méthode ISM

(Commande 1: j, Commande 2: p)

Pour contrôler la méthode ISM. Vous pouvez également régler la fonction ISM Méthode dans le menu OPTION.

Cette fonction n'est pas disponible pour les modèles LCD.

Transmission

[Set ID] [Data] Cr

Accusé de réception

Donnée 0 : Normal

2: Orbiter

1: Céruse

3: Inversion

[Set ID][OK/NG][Data][x]

21. Économie d'énergie

Pour réduire la consommation électrique du moniteur.

Vous pouvez également utiliser la fonction Économie d'énergie dans le menu OPTIONS.

Cette fonction n'est pas disponible pour les modèles LCD.

Transmission

[Set ID][Data][Cr]

Donnée 0: Arrêt

1: Marche

Accusé de réception

[Q][ ][Set ID][ ][OK/NG][Data][X]

• Mappage réel des données 1

0: Etape 0

A: Etape 10 (Set ID 10)

F: Étape 15 (Set ID 15)

10: Étape 16 (Set ID 16)

64: Etape 100

15 110

6E: Etape 110

73: Etape 115

74 : Etape 116

C7: Etape 199

FE: Etape 254

FF : Etape 255

• Mappage réel des données 2

0:-40

1:-39

2:-38

28:0

4E:+38

4F: +39

50:+40

22. Réglage automatique

• Cette fonction permet de régler automatiquement le centrage et la phase de l'image. Elle ne peut être utilisée qu'en mode RGB (PC).

Transmission

[ j ] [ u ] [ ] [ SetID ] [ ] [ Data ] [ Cr ]

Donnée 1: Validation

Accusé de réception

[ u ] [ ] [ Set ID ] [ ] [ OK / NG ] [ Data ] [ x ]

23. Commande de sélection de chaîne (command 1 : m, command 2 : a)

Permet de sélectionner les chaînes selon le nombre physique suivant.

Transmission

[m] [a] [] [SetID] [] [Data0] [] [Data1] [] [Data2] [Cr]

Donnée 0 : données de la chaîne supérieure

Donnée 1 : données de la chaîne inférieure ex. No. 47 -> 00 2F (2FH) No. 394 -> 01 88 (188H), DTV No. 0 -> Peu import

Donnée 2 : 0x00 : ATV principal 0x10 : DTV principal

Plage de données de la chaîne Analogue - Min: 00 ~ Max: 63 (0~99) Numérique - Min: 00 ~ Max: 3E7 (0~999)

Accusé de réception

[ a ] [ ] [ Set ID ] [ ] [ OK / NG ] [ Data ] [ x ]

Donnée Min: 00 Max: FF

24. Envoi du code IR

(Commande 1 : m, Commande 2 : c)

Pour envoyer le code de touche de la télécommande infrarouge.

Transmission

[ m ] [ c ] [ ] [ SetID ] [ ] [ Data ] [ Cr ]

Donnée : Code clé - Voir page 103.

Accusé de réception

[C] [ ] [SET ID] [ ] [OK/NG] [DATA] [X]

25. Sélection de l'entrée (command 1 : x, command 2 : b) (principal)

Permet de sélectionner la source d'entrée de l'image principale.

Transmission

[ x ] [ b ] [ ] [ Set ID ] [ ] [ Data ] [ Cr ]

Donnée : Structure

MSB				LSB
0	0	0	0	0	0	0	0
LEntrée externe	LNuméro d'entrée	LNuméro d'entrée	LNuméro d'entrée	LNuméro d'entrée	LNuméro d'entrée	LNuméro d'entrée	LNuméro d'entrée

Entrée externe				Donnée
0	0	0	0	DTV
0	0	0	1	Analagogue
0	0	1	0	AV
0	0	0	0	Composant
0	1	0	0	RGB
0	1	0	1	HDMI

Entrée externe				Donnée
0	0	0	0	Entrée1
0	0	0	1	Entrée2
0	0	1	0	Entrée3
0	0	1	1	Entrée4

Accusé de réception

[ b ] [ ] [ Set ID ] [ ] [ OK / NG ] [ Data ] [ x ]
