MODE D'EMPLOI MUSIC SYSTEM BLANC ELIPSON
Mode d'emploi - User manual

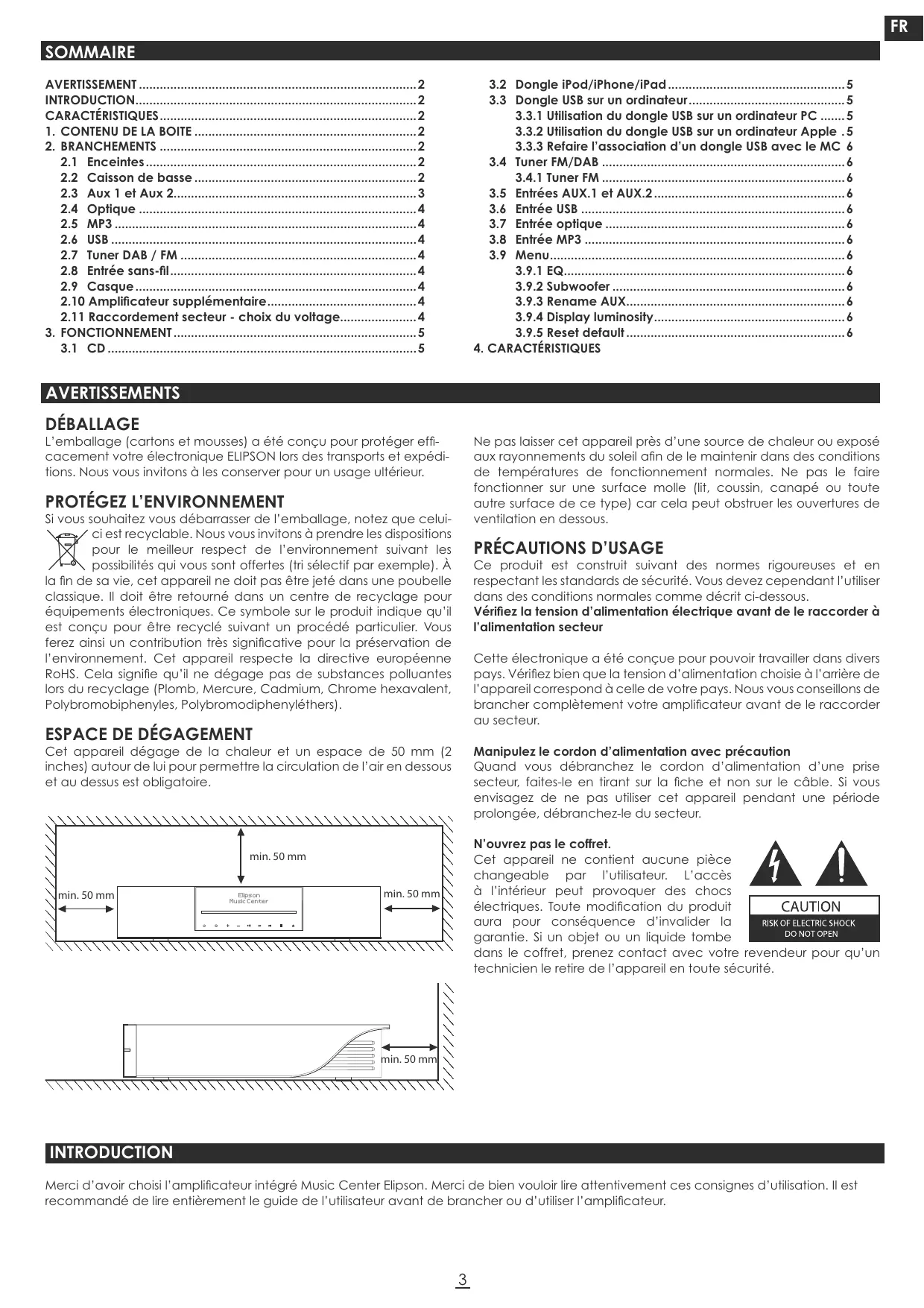

AVERTISSEMENT 2 INTRODUCTION. 2 CHARACTERISTIQUES 2 1. CONTENU DE LA BOITE 2 2. BRANCHEMENTS 2 2.1 Enceintes 2 2.2 Caisson de masse 2 2.3 Aux 1 et Aux 2. 3 2.4 Optique 4 2.5 MP3 4 2.6 USB 4 2.7 Tuner DAB / FM 4 2.8 Entreesans-fil 4 2.9 Casque 4 2.10 Amplificateur supplémentaire 4 2.11 Raccordement secteur -choix du voltage. 4 3. FONCTIONNEMENT 5 3.1 CD 5
3.2 Dongle iPod/Phone/iPad 5 3.3 Dongle USB sur un ordinateur 5 3.3.1 Utilisation du dongle USB sur un ordinateur PC....5 3.3.2 Utilisation du dongle USB sur un ordinateur Apple.5 3.3.3 Refaire l'association d'un dongle USB avec le MC 6 3.4 Tuner FM/DAB 6 3.4.1 Tuner FM 6 3.5 Entrées AUX.1 et AUX.2 6 3.6 Entrée USB 6 3.7 Entrée optique 6 3.8 Entrée MP3 6 3.9 Menu 6 3.9.1 EQ. 6 3.9.2 Subwoofer 6 3.9.3 Rename AUX.. 6 3.9.4 Display luminosity 6 3.9.5 Reset default 6
- CARACTÉRISTIQUES
Deballage
L'emballage (cartons et mousse) a été conserved pour protéger efficacement votre électronique ELIPSON lors des transports et expéditions. Nous vous invitons à les conserver pour un usage ultérieur.
Protegez l'environnement
Si vous souhaitez vous débarrasser de l'emballage, notez que celui-
ci est recyclable. Nous vous invitons à prendre les dispositions pour le meilleur respect de l'environnement suivant les possibilités qui vous sont offertes (tri sélectif par exemple). À la fin de sa vie, cet appareil ne doit pas être jeté dans une poubelle classique. Il doit être retourné dans un centre de recyclage pour équipements électroniques. Ce symbole sur le produit indique qu'il est destiné à être recyclé suivant un procédé particulier. Vous ferez ainsi une contribution très significative pour la préservation de l'environnement. Cet appareil respecte la directive européenne RoHS. Cela signifie qu'il ne dégage pas de substances polluantes lors du recyclage (Plomb, Mercure, Cadmium, Chrome hexavalent, Polybromobiphenyles, Polybromodiphenyléthers).
ESPACE de dégagement
Cet appareil dégage de la chaleur et un espace de 50 mm (2 inches) autour de lui pour permettre la circulation de l'air en dessous et au-dessus est obligatoire.
Ne pas laisser cet appareil près d'une source de chaleur ou exposé aux rayonnements du soleil afin de le maintenir dans des conditions de températures de fonctionnement normales. Ne pas le faire fonctionner sur une surface molle (lit, coussin, canapé ou toute autre surface de ce type) car cela peut obstruer les ouvertures de ventilation en dessous.
Precautions d'usage
Ce produit est construit suivant des normes rigoureuses et en respectant les standards de sécurité. Vous devez cependant l'utiliser dans des conditions normales comme décrit ci-dessous.
Vérifiez la tension d'alimentation électrique avant de le raccorder à l'alimentation secteur
Cette électronique a été conçue pour pouvoir travailler dans divers pays. Vérifiez bien que la tension d'alimentation désignée à l'arrière de l'appareil correspond à celle de votre pays. Nous vous conseillons de brancher complètement votre amplificateur avant de le raccorder au secteur.
Manipulez le cordon d'alimentation avec précaution
Quand vous débranchez le cordon d'alimentation d'une prise secteur, faites-le en tirant sur la fiche et non sur le cable. Si vous envisagez de ne pas utiliser cet appareil pendant une période prolongée, débranchez-le du secteur.
N'ouvre pas le coffret.
Cet appareil ne contient aucune pièce changeable par l'utilisateur. L'accès à l'intérieur peut provoquer des chocs électriques. Toute modification du produit aura pour conséquence d'invalider la garantie. Si un objet ou un liquide tombe
Dans le coffret, prenez contact avec votre revendeur pour qu'un technicien le retire de l'appareil en toute sécurité.
Merci d'avoir choisi cet amplificateur intégral Music Center Epipson. Merci de bien vouloir lire attentivement ces consignes d'utilisation. Il est recommandé de lire entièrement le guide de l'utilisateur avant de brancher ou d'utiliser l'amplificateur.
1. Contenu de la boite
Avant utilisation, vérifier la présence des accessoires ci-dessous:
Le Music Center - Dongle USB - Télécommande - Notice Cordon secteur Cable antenne
2.1 Enceintes
Lors du branchement de vos enceintes, raccordez l'enceinte gauche au bornier L et l'enceinte droite au bornier R. Respectez la polarité du câblage : le plus de l'ampli sur le plus de l'enceinte, le moins de l'ampli sur le moins de l'enceinte.
Vous pouvez raccorder vos enceintes de deux manières :
- Câble nu : dénudez et torsadez le câble sur 10 mm avant de l'introduire dans le bornier
- Câble avec fiche banane : enlevez les protections situées au centre des bornes et insérez la fiche banane
2.2 Caisson de basse
Pour brancher un caisson de basse, veuillez connecter celui-ci à la sortie « Sub out ». Pour le réglage et la configuration avancée de la sortie caisson de basse, voir page 6.
2.3 Aux 1 et aux 2
Vous pouvez relier deux appareils munis des sorties audio analogiques RCA.
2.4 Optique
Vous sous-poucez relier un appareil muni d'une sortie optique pour profiter d'une qualité de son numérique.
2.5 MP3
Vous pouvez relier un lecteur MP3 ou tout autre appareil disposant d'une sortie casque en utilisant le câble mini-jack fourni.
2.6 USB
Vous pouvez brancher une clef USB sur le MC par l'intermédiaire de la prise USB placée sur le côté.
2.7 Tuner DAB / FM
Pour recevoir la radio, le câble antenne fourni doit être visé sur la fiche « Radio antenna »
2.8 Entrée sons-
La liaison entre le dongle USB « well » EUD-1 (fourni) ainsi qu'avec le dongle pour produit Apple « well » (dongle EID-1 et produit Apple non fourni) est réalisée de manière non-compressée avec une qualité CD.
2.9 Casque
Vous pouvez brancher un casque filaire par l'intermédiaire de la prise casque.
2.10 Raccordement d'un amplificateur supplémentaire
Bien que disposant déjà d'un amplificateur, le MC dispose d'une sortie Pre out qui permet de connecter un autre amplificateur plus puissant par exemple. Cet amplificateur devra être branché sur la sortie Pre out.
2.11 Raccordement au secteur - choix du voltage
Choisir le voltage correspondant à la norme de votre pays de résidence, puis brancher le câble secteur.
3.1 Cd CD
Le MC est doté d'un lecteur CD sans tiroir ①. Pour lire un CD, insérez délicatement le disque par l'ouverture sur la face avant. La lecture commencera automatiquement.
CD 4 : pour CHOISIR L'ENTRE CE CD
Joystick 6 droite/gauche : retour/avance rapide
Eject 9: éjecte le CD
Bouton next/previous track 7: morceau précédent ou suivant
Pavé numérique 1: accès direct à la piste
Display 14: temps écoulé chanson/temps restant chanson/temps écoulé CD/temps restant CD
Répéter n : chanson/CD CD1 CD A
3.2 Dongle ipod iphone/ipad eid-1 wireless
Lors de l'utilisation du dongle pour produit Apple, vous pilotez votre MC du bout du doigt pour les fonctions suivantes : lecture, pause, volume, changement de morceau.
Attention: ne régler pas le volume du produit apple à fond, le MC sera alors au maximum de la puissance avec des dégâts possible auprès de vos enceintes et de vos oreilles.
Première utilisation du dongle iPod/Phone/iPad :
- Sélectionner l'entrée wireless sur le MC 4
- Insérer le dongle et appuyer sur le bouton d'association. Appuyer sur le bouton «Memory» 13 de la télécommande.
- L'association prend 30 secondes durant lesquelles le son pourra couper et revenir
La télécommande du MC commandera votre iPod/iPhone/iPad pour les fonctions suivantes : lecture/pause/volume/changement de morceau/avance, retard rapide.
ATTENTION : pour maximiser la portée de la liaison «elipson well», ne pas placer le MC ou votre produit Apple dans un meuble métallique ou au niveau du sol. Cela diminuera considérablement la portée provoquant coupures temporaires de son ou décrochages complets. Une portée de 10m sans coupures a été testée et confirmée en aire ouverte.
3.3 Dongle USB sur un ordinateur eud-1 wireless
Le MC est livré avec un dongle USB qui vous permet d'envoyer l'audio de votre ordinateur vers le MC. Ce dongle a déjà été associé avec le MC. Pour les programmes iTunes et Windows Media Player, la télécommande pourra contrôler les fonctions suivantes : lecture, pause, volume, changement de morceau. Les autres programmes devront être commandés depuis l'ordinateur, le volume restant modifiable sur le MC.
ATTENTION : pour maximiser la portée de la liaison « elipson well », ne pas placer le MC ou votre ordinateur dans un meuble métallique ou au niveau du sol. Cela diminuera considérablement la portée, provoquant coupures temporaires de son ou décrochages complets. Une portée de 10m sans coupures a été testée et confirmée en aire ouverte.
La configuration a été testée sur les systèmes d'exploitation suivants : Windows XP, Vista, Seven et Mac OSX. En fonction des configurations matérielles et logicielles, les résultats peuvent varier. Nous ne recommandons pas l'utilisation de Windows XP qui ne permet pas de fixer la sortie audio sur 16bit/44kHz, avec comme conséquence la coupure, le ralentissement ou une importante distorsion du son.
3.3.1 Utilisation du dongle USB EUD-1 sur un ordinateur PC wireless
- Sélectionner l'entrée « Wireless » sur le MC 4
- Insérer le dongle USB sur un port libre de votre ordinateur (aucune lecture de fichier audio en cours sur l'ordinateur)
- À la première insertion dans votre ordinateur, un programme installera le dongle comme une carte son.
- Pour vérifier la bonne installation, vous pouvez regarder dans :
- « Panneau de configuration » « Sons et périphériques » « Audio », l'unité par défaut doit être « elipson well »
- Vous pouvez MAINTENANT utiliser votre ordinateur pour envoyer de la musique sur votre MC.
3.3.2 Utilisation du dongle USB eud-1 sur un ordinateur apple wireless
- Sélectionner l'entrée « wireless » sur le MC 4
- Insérer le dongle USB sur un port libre de votre ordinateur (aucune lecture de fichier audio en cours sur l'ordinateur)
- À la première insertion dans votre ordinateur, un programme installera le dongle comme une carte son.
- Aller dans le menu. Puis « Préférences système »
- sélectionner le menu « Son » dans la catégorie Matériel. Enfin sélectionnez le périphérique audio de sortie « elipson well »
- Vous pouvez maintenant utiliser votre ordinateur pour envoyer de la musique sur votre MC.
3.3.3 Refaire l'association d'un dongle USB avec le MC :
- Sélectionner l'entrée « wireless » sur le MC 4
- Insérer le dongle USB sur un port libre de votre ordinateur (aucune lecture de fichier audio en cours sur l'ordinateur)
- Appuyer pendant 5 secondes sur le bouton d'association du dongle USB, la diode clignotera rapidement.
- Presser le bouton « Memory » 13 de la télécommande du MC, l'indication « well connect » apparaît sur l'afficheur du MC. L'afficheur du MC indiquera « well done » puis « well » pour confirmer la bonne association.
- Le bouton d'association du dongle USB clignotera 1 fois toutes les 5 secondes pour confirmer la bonne association.
3.4.1 Tuner FM
Pavé directionnel gauche/droit 6 : change la fréquence par saut de 0.05MHz
Pavé directionnel haut/bas 6 : change la fréquence jusqu'à la prochaine radio disponible dans votre région
Pour enregistrer une radio (jusqu'à 25 prêglages) :
- Positionnez-vous sur la fréquence de la radio. Appuyez sur le bouton « Memory » 13.
- Rentrer un numéro avec le pavé numérique
- Confirmer avec la touche « Enter » 6
Bouton next/previous track ⑦ : navigation entre les stations mémorisées
Touche Display 14: affiche les informations RDS si disponible
3.4.2 Tuner DAB
Pavé directionnel haut/bas 6 : relance la mémorisation des radios DAB (appui long)
Pour enregistrer une radio (jusqu'à 25 prééglages) :
- Positionnez-vous sur la radio souhaitée. Appuyez sur le bouton « Memory » 13
- Rentre un nombre avec le pavé numérique
- Confirmer avec la touche « Enter » 6
Bouton Next/previous track ⑦ : permet de passer d'une radio mémorisée à l'autre
Touche Display 14 : affiche les informations DAB si disponible
3.5 Entrées aux. 1 et aux. 2 aux 1/2
Vous pouvez uniquement ajuster le volume sur cette entrée.
3.6 Entre USB
Une fois la clé USB branchée sur le côté de l'appareil, le MC scanne son contenu et affiche le nombre de pistes. La navigation se fait avec les boutons de changement de piste. Compatibilité MP3 et WMA.
3.7 Entrée optique optical
Vous pouvez uniquement ajuster le volume sur cette entrée.
3.8 Entrée MP3 MP3
Vous pouvez uniquement ajuster le volume sur cette entrée.
3.9 Menu menu
Le menu du MC vous permet de configurer certaines fonctionnalités. La navigation et la validation se font avec le pavé directionnel et la touche de confirmation « Enter » au centre.
3.9.1 EQ
Vous pouvez régler les aigus, les graves et la balance sur le MC pour modifier le son de vos enceintes.
3.9.2 Subwoofer
Vous pouvez configurer le MC pour qu'il fourthe le signal envoyé aux enceintes et à la sortie Sub-out. Ceci permettra une meilleure intégration du caisson de basse avec vos enceintes. La fréquence de coupure des basses est réglable de 50 Hz à 200 Hz par pas de 5 Hz. Les fréquences coupées sur la sortie enceintes du MC seront envoyées vers la sortie Sub out.
No filter : la sortie Sub out comporte les mêmes fréquences que la sortie enceinte.
Filter : la sortie Sub out compte les fréquences qui ont été coupées sur la sortie enceinte.
Les deux entrées Aux peuvent être renommées pour permettre une reconnaissance plus facile par les utilisateurs. Une indication de 4 lettres peut être rajoutée (AUX.1, TV, AUX.2 TNT par exemple)
La luminosité de l'écran du MC peut être réglée sur quatre niveaux : 1-2-3-AUTO
La position AUTO adapte la luminosité de l'écran en fonction de la lumière présente dans votre pièce
3.9.5 Reset default
Vous sous-poucez remettre le MC dans sa configuration d'usine en utilisant la fonction Reset default. Tous les réglages seront remis à zéro.
4. Caractéristiques
- Amplificateur ICEpower® 2 x 120 W / 4 ohms
- Lecteur CD (compatible MP3/WMA)
- Dongle technologie well®: Transmetteur sans fil USB pour ordinateur (inclus) ou iPod® / iPhone® / iPad® (optionnel) de signal audio non compressé, son stéréo qualité CD (codage 16 bit / 44kHz, sans compression).
- Entrée optique 2 entrées analogiques (RCA)
- entrée USB (Compatible MP3/WMA)
- Entrée MP3 analogique (mini-jack 3.5 mm)
- Tuner FM / DAB / DAB+
- Entrée casque (mini-jack 3.5 mm)
- Sortie Prë-amplificateur
- Sortie Subwoofer
- Capteur de luminosité
- Alimentation : 100-120V / 220-240V AC - 200 W
- Telecommande Dimensions: 0330mm× H73mm
Une question sur le MC ? Veuillez nous écrire à : mc@elipson.com
Cher Client,
Merci d'avoir acheté les produits Elipson.
Prenez le temps de lire attentivement ce mode d'emploi avant d'installer vos enceintes. Il contient des conseils pour en tirer le meilleur profit et des instructions
pour les utiliser sans risque. Nous vous recommandons vivement de conserver
l'emballage et ce mode d'emploi pour d'éventuels usages ultérieurs.
Dear Customer,
Installer l'enceinte à hauteur de tête ou plus haut
Caractéristiques
Enceinte Bass-reflex
Amplificateur recommandé : 30 - 80 W
Haut-parleur coaxial 2 voies
Grave-médium de 6.5" (165 mm) membrane papier avec traitement amortissant
Tweeter à dôme tissu de 25 mm
Réponse en fréquence : 48 - 20 kHz
Impédance: 6 Ohms
Blindage magnétique
Dimensions: 290mm
Poids:7kg
Couleurs : laque noire, blanche ou rouge
Livré avec un support de table
Pied spécifique ou support mural livrés en option
Bass-reflex speaker
Amplification: 30 - 80 W
Garanties et services
Les enceintes Epilson sont conçues et fabriquées suivant les meilleurs standards de qualité. Si votre enceinte Epilson présente un défaut, Epilson ou un revendeur agréé pourrait prendre en charge la réparation dans les limites de cette garantie.
La garantie est de 2 ans à partir de la date d'achat chez un revendeur agréé.
Definition de la garantie
La garantie est limitée à la réparation de l'équipement Epilson. En aucun cas, le transport, les coûts associés ainsi que l'installation ne sont couverts par la garantie.
La garantie n'est applicable qu'au premier propriétaire et n'est pas transférable.
La garantie ne s'applique pas dans les cas suivants :
- Le dommage est causé par une installation ou un branchement incorrect.
- Le dommage est causé par un usage incorrect, autre que celui décrit dans ce manuel, par nég
- Les dommages causés par des accidents, la foudre, l'eau, le feu, une chaleur excessive ou toutes autres causes ne pouvant être contrôlées par Elipson.
- Pour les produits dont l'identification par le numéro de série n'est plus possible.
- Dans le cas d'une réparation par du personnel non autorisé.
Cette garantie compte les garanties légales en vigueur dans le pays du revendeur agréé.
Prenez simplement contact avec votre revendeur agréé. Pour garantir un transport dans de bonnes conditions, utilisez toujours l'emballage d'origine.
Si vous utilisez un produit dans un autre pays que celui où vous l'avez acheté, prenez contact avec l'importateur de tout pays de résidence qui vous orientera vers un centre technique/agréé.
La liste des distributeurs agréés est disponible sur le site :
http://www.elipson.com
Pour valider votre garantie, vous devez produire comme preuve d'achat l'original de toute facture contenant la date de votre achat et le cachet de votre revendeur.
