DA-E750/ZF - Enceinte bluetooth SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte Bluetooth avec station d'accueil (Wireless Audio with Dock)
Marque	Samsung
Modèle	DA-E750/ZF
Dimensions (L x P x H)	450 x 244,1 x 168,5 mm
Poids	9 kg
Température de fonctionnement	+5 °C à +35 °C
Humidité de fonctionnement	10 % à 75 %
Alimentation	CA, se référer à l'étiquette au dos de l'appareil
Consommation électrique	Voir étiquette sur le produit
Puissance de sortie (avant G/D)	20 W / 4 Ω, THD 1 %, 1 kHz
Puissance de sortie (caisson de graves)	60 W / 8 Ω, THD 1 %, 70 Hz
Réponse en fréquence (entrée analogique)	20 Hz ~ 20 kHz (±3 dB)
Rapport signal/bruit (entrée analogique)	65 dB
Entrée audio	AUX IN (prise jack 3,5 mm)
Port USB	Type A, USB 1.1, sortie CC 500 mA
Réseau	Ethernet 100BASE-TX, Wi-Fi intégré (802.11n)
Sécurité réseau	WEP (OPEN), WPA-PSK (TKIP), WPA2-PSK (AES), WPS (PBC/PIN)
Connectivité sans fil	Bluetooth (A2DP), AirPlay, AllShare (DLNA)
Station d'accueil	Double dock : connecteur 5 broches pour Samsung Galaxy, 30 broches pour Apple (iPod/iPhone/iPad)
Fonctions principales	Lecture Bluetooth aptX, AirPlay, AllShare, USB Host, mode TV (SoundShare), réglage des basses
Compatibilité USB	FAT16/FAT32, fichiers MP3/WMA (80-320 kbps / 56-128 kbps)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas obstruer les orifices de ventilation ; éviter l'humidité et les sources de chaleur ; débrancher en cas d'orage.
Pièces détachées et réparabilité	Pile au lithium 3V pour télécommande ; câbles d'alimentation, audio, LAN fournis ; réparation par professionnel.

FOIRE AUX QUESTIONS - DA-E750/ZF SAMSUNG

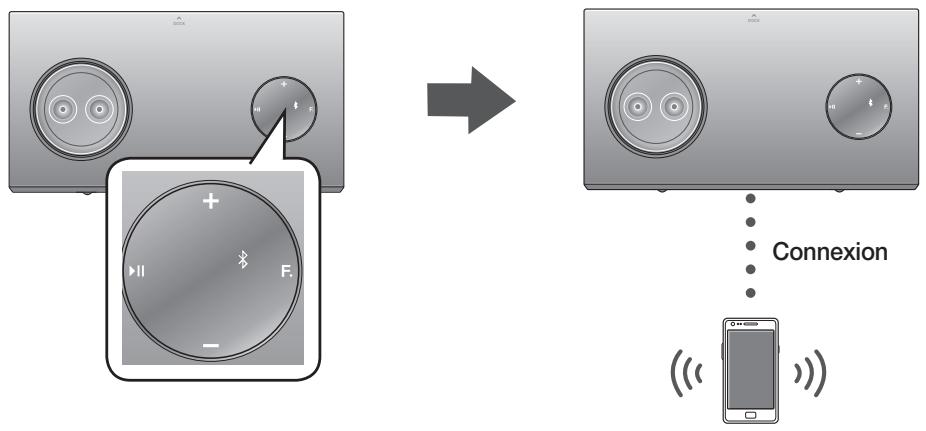

Comment connecter mon smartphone en Bluetooth ?

Appuyez plusieurs fois sur le bouton F. jusqu'à ce que l'icône Bluetooth apparaisse. Sur votre smartphone, activez le Bluetooth et recherchez les appareils. Sélectionnez [Samsung]W_AudioXXXXX dans la liste. Si un code PIN est demandé, saisissez 0000.

Puis-je utiliser AirPlay avec cet appareil ?

Oui, l'appareil prend en charge AirPlay. Assurez-vous que votre appareil Apple et l'enceinte sont connectés au même réseau Wi-Fi. Depuis l'écran de votre appareil Apple, sélectionnez l'icône AirPlay et choisissez Samsung W_Audio E750.

Que faire si je n'entends aucun son ?

Vérifiez que l'appareil est allumé, que le volume n'est pas au minimum et que la fonction Mute n'est pas activée. Assurez-vous que la source d'entrée est correctement sélectionnée (ex. Bluetooth, AUX). Si le problème persiste, débranchez puis rebranchez l'alimentation.

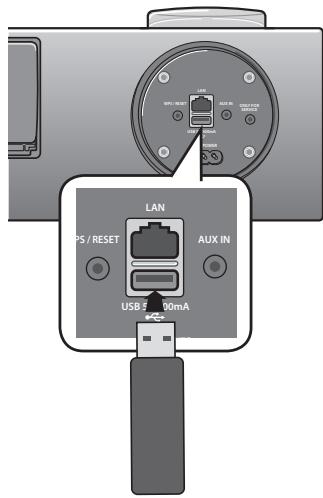

Comment brancher un périphérique USB ?

Insérez une clé USB formatée en FAT16 ou FAT32 dans le port USB à l'arrière. Appuyez sur le bouton F. jusqu'à ce que l'icône USB s'affiche. La lecture démarre automatiquement. Les fichiers MP3 et WMA sont pris en charge.

Puis-je utiliser mon téléviseur Samsung avec cette enceinte ?

Oui, grâce à la fonction SoundShare. Mettez l'enceinte en mode TV en appuyant sur F. jusqu'à l'icône TV. Sur le téléviseur Samsung compatible, allez dans Menu > Système > Gestionnaire de périphériques > SoundShare et ajoutez un nouvel appareil. Suivez les instructions à l'écran.

Comment mettre à jour le logiciel ?

Téléchargez la dernière mise à jour sur le site Samsung. Décompressez le fichier sur une clé USB formatée en FAT16. Insérez la clé dans le port USB de l'enceinte allumée en mode USB. La mise à jour se lance automatiquement (ne pas débrancher). Une fois terminée, l'appareil redémarre.

Quels appareils Apple sont compatibles avec le dock ?

Le dock 30 broches est compatible avec : iPod touch (3e/4e génération), iPod nano (5e/6e génération), iPhone 3GS/4/4S, iPad et iPad 2. Mettez à jour votre appareil Apple vers la dernière version iOS avant utilisation.

Comment utiliser la fonction Dual Dock pour Galaxy ?

Téléchargez l'application Samsung Wireless Audio Dock depuis le Play Store. Connectez votre Samsung Galaxy au connecteur 5 broches. Lancez l'application, sélectionnez l'enceinte et profitez de la musique. Le chargement s'effectue automatiquement.

La télécommande ne fonctionne pas, que faire ?

Vérifiez la pile au lithium (3V) : insérez-la avec le pôle + vers le haut. Assurez-vous d'être à moins de 7 mètres de l'enceinte et dans un angle de 30°. Si nécessaire, remplacez la pile.

Comment réinitialiser les paramètres réseau ?

Maintenez enfoncé le bouton WPS/RESET à l'arrière pendant plus de 5 secondes jusqu'à ce que le voyant clignote en rouge. Relâchez. L'appareil passe en mode de réglage réseau. Vous pouvez alors refaire la connexion Wi-Fi via WPS ou manuellement.

MODE D'EMPLOI DA-E750/ZF SAMSUNG

Wireless Audio with Dock (Lecteur audio sans fil avec station d'accueil) manuel d'utilisation

imaginez les possibilités

Merci d'avoir besoin cet apparéil Samsung.

Pour obtenir une assistance plus complète,

veuilles enregistrer votre

www.samsung.com/register

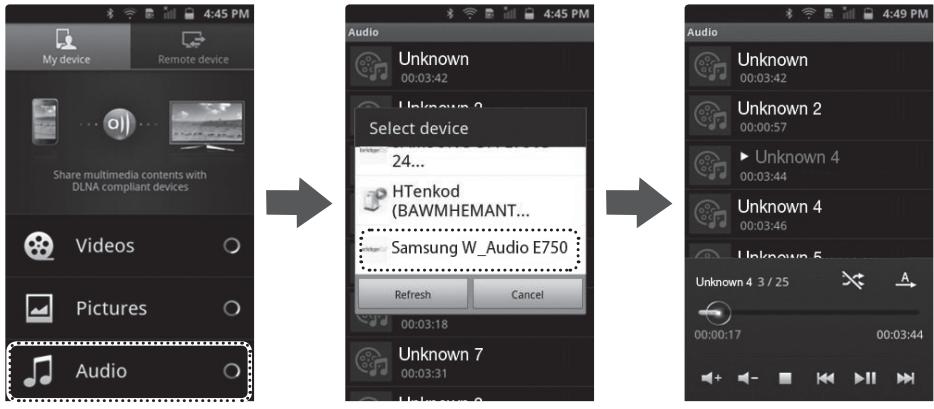

Lecture AllShare

Cette fonction permet d'éçouter la musique enregistrée sur vos appareils (ex. : ordinateur, Smartphone ou serveur NAS) à l'aide du lecteur audio sans fil avec station d'accueil via une connexion réseau.

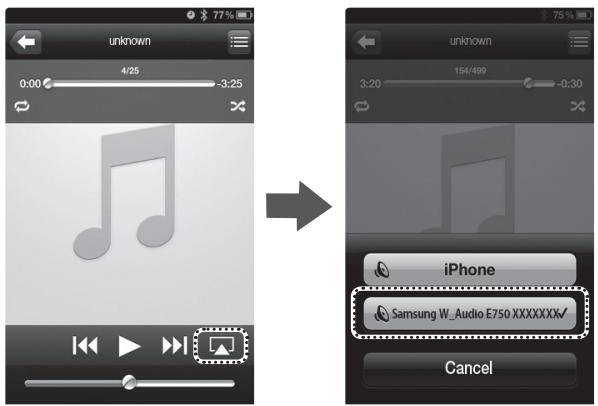

AirPlay

La technologie Airplay permet d'écouter la musique stockée sur vos apparéils Apple à l'aide du lecteur audio sans fil avec station d'accueil.

Enceintes de la station d'accueil Dual Docking Audio

La station d'accueil dual docking pour apparéils Samsung Galaxy ou Apple permet le chargement et la lecture de fichiers stockés sur ces apparéils via ses enceintes intégrées.

Prise en charge de la fonction USB Host

Vouse puez connecter des peripheriques de stockage USB externes (lecteur MP3, mmoire flash USB, etc.) afin d'en dire les fichiers musicaux à l'aide de la fonction USB HOST du lecteur audio sans fil avec station d'accueil.

Fonction Bluetooth

Vou pouvez connecter un périhérique Bluetooth au lecteur audio sans fil avec station d'accueil pour écouter de la musique stockée sur le périhérique avec un son stéreo de grande qualité, le tout sans fil !

aptX®

aptX permet d'écouter un son stéreo Bluetooth de haute qualité, en délivrant une qualité audio cablee via une connexion sans fil.

LICENCE

AirPlay, le logo AirPlay, iPhone, iPod, iPod classic, iPod nano, iPod shuffle et iPod touch sont des marques de commerce d'Apple Inc., déposées aux États-Unis et dans d'autres pays. iPad est une marque commerciale d'Apple Inc.

Assurez-vous que l'alimentation CA de votre domicile est conforme aux instructions indiquées au dos de l'appareil. Posez votre apparéil sur une surface horizontally appropriée (un meuble stable par exemple) en veillant à laisser un espace de 70 à 100 mm jusqu'à dercien afin de permettre sa ventilation.

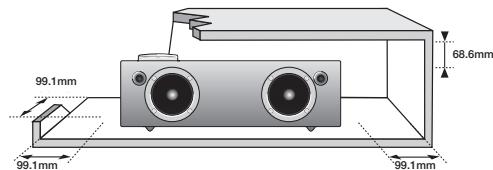

Veiliez à ne pas obstruer les orifices de ventilation. Ne posez pas l'appareil sur un amplificateur ou un autre apparéil susceptible de chauffer. Cet apparéil est conçu pour une utilisation en continu. Pour êtreindre complètement l' apparéil, débranchez la fiche CA de la prise murale. Débranchez l' apparéil si vous envisagez de ne pas l'utiliser durant une longue période.

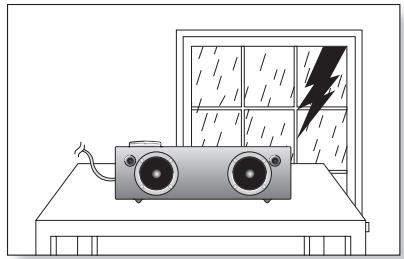

En cas d'orage, débranche la fiche CA de la prise murale. Les créées de tension occasionnées par l'éclair risquent d'endommager l'appareil.

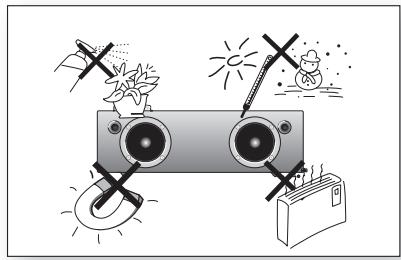

Placez le produit à l'abri de la moissure (ex.: vases), de toute chaleur excessive (ex.: cheminées) ou d'apparèils susceptibles de générer des champes magnétiques ou électriques importants. Débranchez le cable d'alimentation de l'alimentation CA en cas de dysfonctionnement de l'appareil.

Ce produit n'est pas destiné à un usage industriel. Cet apparéil est destiné exclusivement à un usage personnel.

De la condensation peut se former si votre produit est stocké dans un lieu où la température est BASSE.

Si l'appareil a eté transporte pendant l'hiver, attendez environ 2 heures pour qu'il atteigne la température ambiente avant toute utilisation.

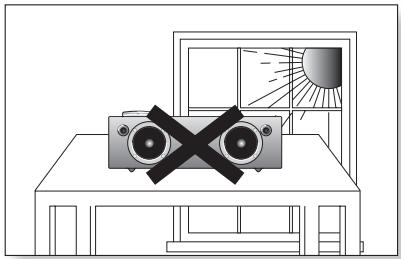

N'expose pas l'appareil au rayonnement direct du soleil ou à toute autre source de chaleur. Cela risquerais d'entrainer une surchauffe ou un dysfonctionnement de l'appareil.

Les batteries utilisées dans ce produit contiennent des produits chimiques néfastes pour l'environnement.

Ne jetez pas les batteries avec vos déchets menagers.

table des matières

CHARACTERISTIQUES

MISE EN ROUTE

DESCRIPTION

TELECOMMANDE

MISE SOUS TENSION ET CONTROLE DU VOLUME

BRANCHEMENTS

LECTURE

FONCTIONS

DéPANNAGE

ANNEXES

2 Caracteristiques
2 Licence

3 Avertissements relatifs à la sécurité
4 Consignes

6 Avant de dire le manuel d'utilisation
6 Contenu

7 Sommet/Façade/Panneau arrêté
9 Boitier de la télécommande

10 Mise sous et hors tension de I'appareil
10 Réglage du volume

11 Installation du tore de ferrite sur le cable d'alimentation
11 Installation d'un noyau en ferrite sur le cable lan
12 Utilisation de la protection intermédiaire
13 Branchement d'un appeareil au Double Dock
14 Branchement d'un apparéil audio au port AUX IN (ENTRÉE AUX.)
15 Connexion à votre réseau
21 Connexion aux peripherals Bluetooth

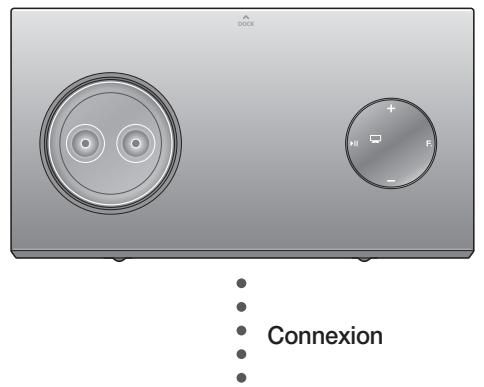

23 Utilisation du mode TV (SoundShare)
23 Utilisation du mode d'accueil avec des appareils Samsung Galaxy et Apple
25 Lecture en mode Bluetooth
26 Utilisation du mode USB
27 Lecture en mode AirPlay et AllShare
28 Fonctions de base
29 Fonctions avancées
30 Mise à niveau du logiciel (mode USB uniquement)
31 Dépannage

32 Caracteristiques techniques

AVANT DE LIRE LE MANUEL D'UTILISATION

Prenez reconnaissance des termes suivants avant de dire le manuel d'utilisation.

Icônes utilisées dans ce manuel

Icône	Terme	Définition
	Attention	Indique une situation dans laquelle une fonction est inopérante ou des paramètres peuvent être annulés.
	Remarque	Indique des astuces ou des instructions sur la page qui aident à utiliser une fonction.

Consignes de sécurité et dépannage

1) Veiliez à bien assimilier les instructions de sécurité avant d'utiliser ce produit. (Voir page 3)
2) En cas de problème, reportez-vous à la section Dépannage. (Voir page 31)

Copyright

©2012 Samsung Electronics Co., Ltd.

Tous droits réservés ; il est interdit de reproductive ou de copier tout ou partie de ce manuel d'utilisation sans l'accord préalable écrit de Samsung Electronics Co., Ltd.

CONTENU

Vérifiez que les accessoiresprésentés ci-dessous ont bien été fournis.

Télécommande / Pile au lithium (3V)	Câble d'alimentation	Câble audio	Câble LAN
(Large) (Pour le cable d'alimentation 1EA) (Discret) (Pour le cable LAN 1EA)
Noyau torque en ferrite	Protection intermédiaire / Cache de protection	Chiffon	Manuel d'utilisation

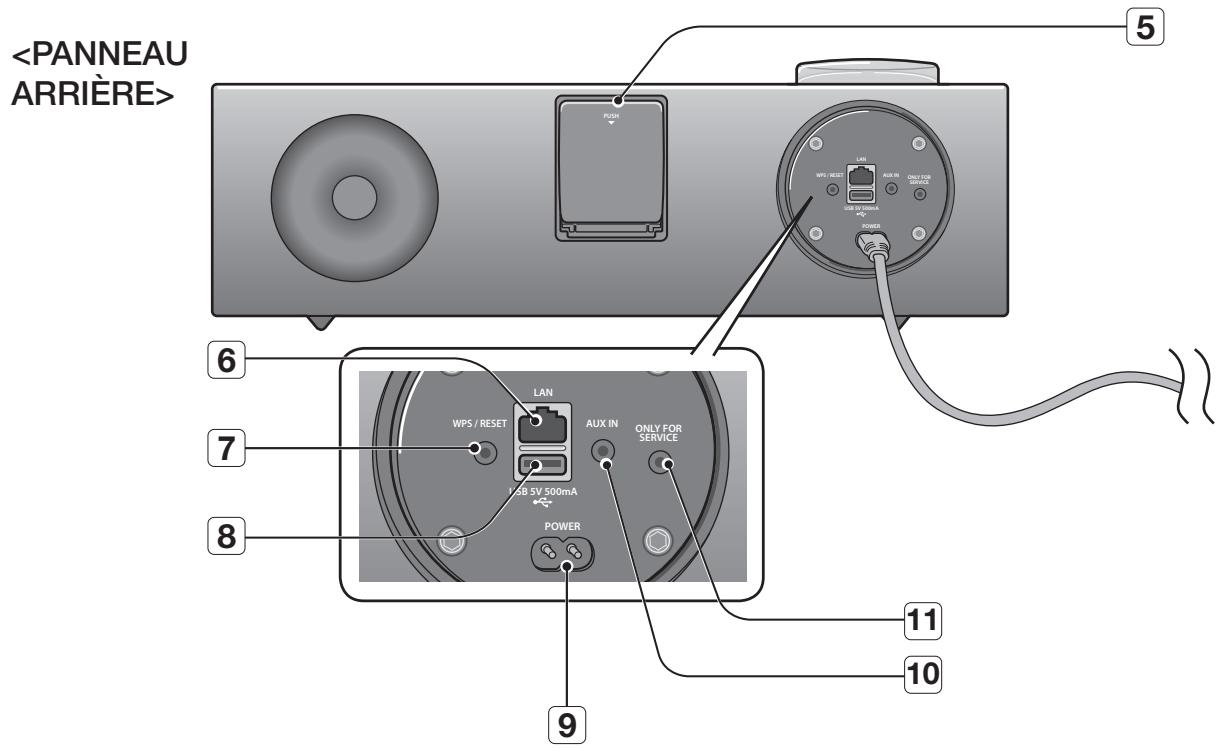

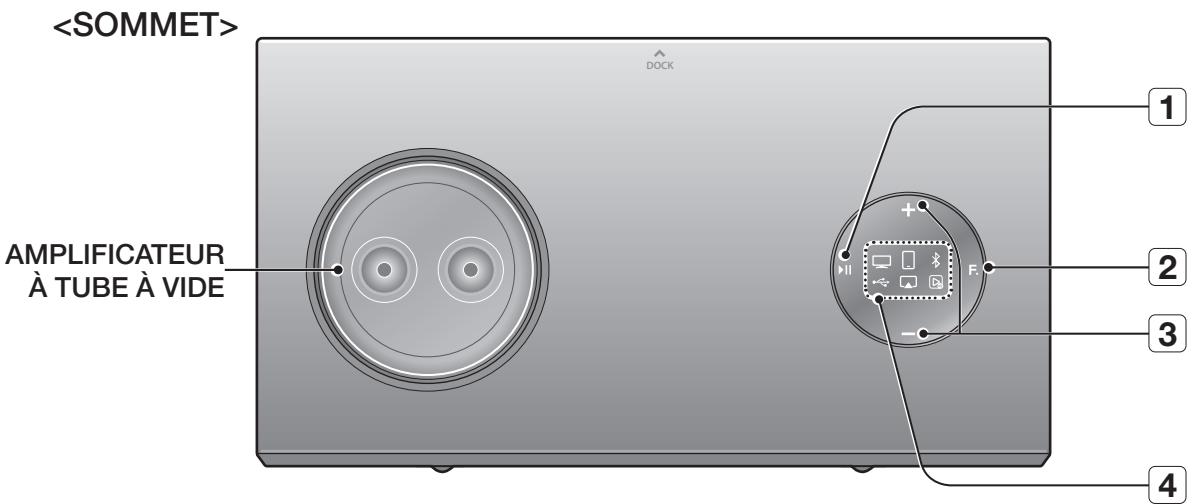

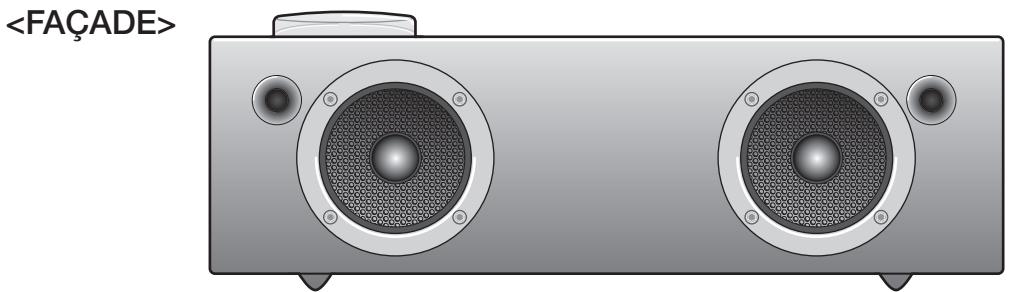

SOMMET/FAÇADE/PANNEAU ARRIÈRE

1	BOUTON LECTURE/PAUSE	Permet de dire ou de restre en pause un fichier musical.
2	BOUTON F. (FONCTION)	Permet de faire défilier les modes dans l'ordre suivant: → → → ← → → → AUX. (DEL Éteint)
3	BOUTON DE VOLUME +/-	Permet de régler le volume.
4	ÉCRAN D'AFFICHAGE DES FONCTIONS	Lorsque vous changez de mode à l'aide du bouton Function (Fonction), l'icône du mode sélectionné s'affiche en blanc sur l'écran d'affichage des fonctions. La DEL clignote lorsque l'appareil est mis sous tension et s'arrête de clignoter lorsque l'appareil est sous tension et prét à fonctionner.
5	DOUBLE DOCK	Fournit un dock 5 broches pour les apparciels Samsung Galaxy ou un dock 30 broches pour les apparciels Apple.
6	PRISE LAN	Permet la connexion à un réseau à l'aide d'un cable LAN.

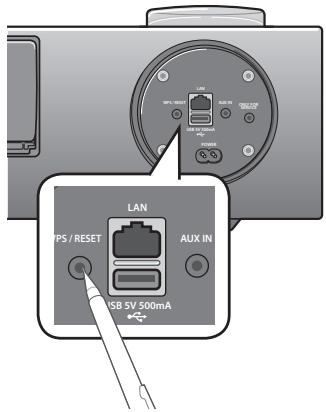

7	BOUTON WPS/ RESET (WPS/ RéINITIALISATION)	Utilisé dans les procédures de connexion de l'appareil aux réseaux sans fil.

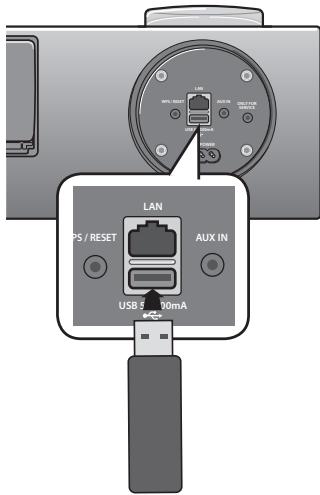

8	PORT USB	Connectez un périphérique de stockage externe USB tel qu'un lecteur MP3 pour dire les fichiers enregistrés sur le périphérique.
9	PRISE D'ALIMENTATION	Connectez le cordon d'alimentation à l'appareil
10	AUX IN (ENTRÈE AUX.)	Permet la connexion à la sortie analogue d'un périphérique externe.
11	UNIQUEMENT POUR LES RÉPARATIONS	Cette prise est destinée uniquement aux réparations.

• Lors de la mise sous tension de l'appareil, environ 20 secondes sont nécessaires pour le chauffage du tube à vide et la production d'un son stable.
  Pourmettrea jourlelogiciel duproduiviazile portUSB,ilestnecessaired'utiliser un periphériquede mémoire USB.

• Prenez garde lorsque vous tenez ou déplacez le produit car l'enceinte du caisson de graves s'y trouve au fond.
• Cette unité peut être connectée aux périphériques mobiles avec des niveaux de puissance audio élevés. Lorsque vous connectez cette unité à des périphériques externes avec des niveaux de puissance élevés, la puissance audio peut être réduite pour protégger l'amplificateur et les enceintes.
• Tenez la fiche lorsque vous débranchez le cable d'alimentation de la prise murale.
  Ne tirez pas le cable.
• Le son émis est susceptible d'être déformé si vous placez d'autres apparèils électroniques sur le produit.
  Tenez l'appareil hors de portée des enfants lorsqu'il fonctionne. afin d'éviter tout risque de brûlure.

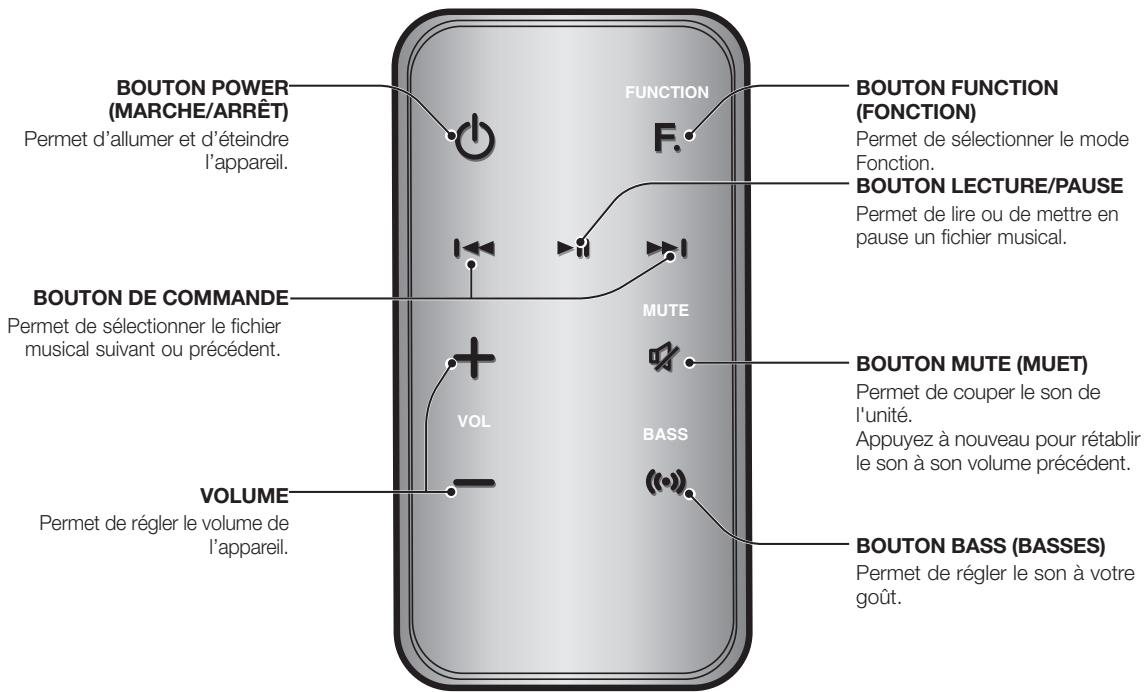

BOITIER DE LA TÉLECOMMANDE

Insertion de la pile dans la télécommande

1. Ouvrez le couvercle de la télécommande en insérant votre ongle dans le jeu entre le couvercle et le boitier de la télécommande. Puis, soulevez le couvercle et détachez-le complètement.

2. Insérez la pile au lithium 3V.
   Insérez la pile dans le compartment en orientant l'électrode + vers le haut.

3. Fixez le couvercle de la télécommande à la télécommande. Insérez d'abord le côte supérieur puis abaissez le couvercle de manière à l'encastrer dans le boîtier de la télécommande. Ensuite, avec votre main, pousez les bords du couvercle vers le boîtier de la télécommande.

• Faites attention à ne pas coincer votre ongle dans le jeu lorsque vous soulevez le couvercle.
  Vous risquieriez d'abîmer votre ongle.

Portée de la télécommande

Voussupoezutilser la telecommandedeans unrayon maximumde7mresdepuis l'appareil et dans an angle horizontal maximum de 30^ a partir du capteur de la telecommande.

mise sous tension et contrôle du volume

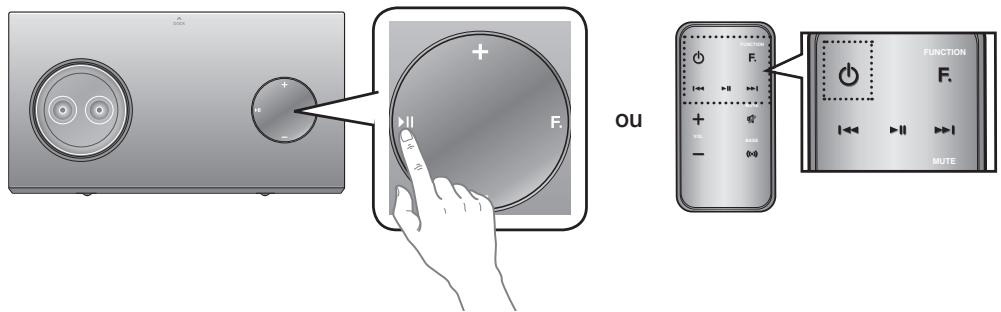

MISE SOUS ET HORS TENSION DE L'APPAREIL

1. Pour allumer cette unité, appuyez sur n'importequel bouton du panneau supérieur de l'unité lorsque cette dernière est en mode Veille.

ou

Appuyez sur le bouton POWER (MARCHE/ARRÉT) de la télécommande.

1. Pour êtreindre cette unité, appuyez sur le bouton du panneau supérieur de l'unité pendant plus de 3 secondes.

ou

Appuyez à nouveau sur le bouton POWER (MARCHE/ARRÉT) de la télécommande.

En raison du temps de préchauffage de l'amplificateur, l'appareil se met en route au bout de 20 secondes.

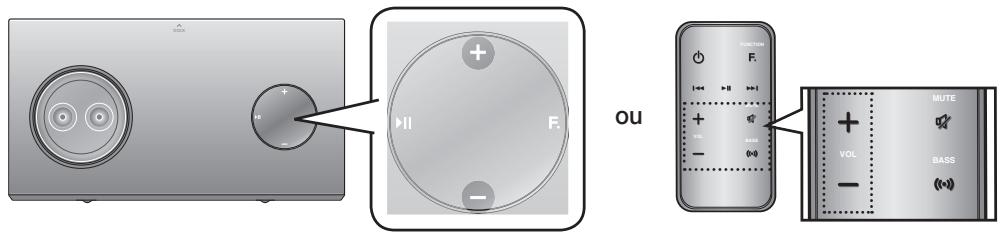

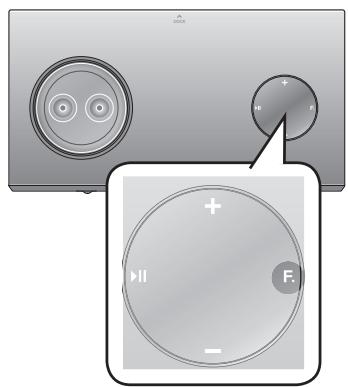

RéGLAGE DU VOLUME

Utilisez les boutons +, - pour régler le volume. Les DEL de fonction s'allument de gauche à droite lorsque vous augmentez le volume et de croite à gauche lorsque vous le baissez. La DEL s'éteint si vous augmentez le volume lorsqu'il est déjà régé au maximum, ou lorsque vous baissez le volume s'il est déjà régé au minimum.

Appuyez sur le bouton de + / - situé dans la partie droite du sommet de l'appareil.

ou

Appuyez sur le bouton VOL + / - de la télécommande.

Le volume augmente ou diminue lorsque vous appuyez sur VOL (VOLUME) +/-.
- Vous pouvez également utiliser les commandes de volume des appareils branchés à l'aide de la technologie Dual Dock ou Bluetooth pour régler le volume. Notez que les possibités d'utiliser les commandes de volume des appareils connectés à l'aide de la technologie Bluetooth pour régler le volume peuvent être limitées.

INSTALLATION DU TORE DE FERRITE SUR LE CABLE D'ALIMENTATION

Soulevez pour déverrouiller et ouvrir le tore de ferrite.

Verrouillez à nouveau le tore.

Enroulez trois fois le cable d'alimentation autour du tore. (Commencez l'enroulement à 5-10 cm des prises)

INSTALLATION D'UN NOYAU EN FERRITE SUR LE CABLE LAN

Soulevez pour déverrouiller et ouvrir le tore de ferrite.

Verrouillez à nouveau le tore.

Placez le cable LAN sur le tore ouvert.

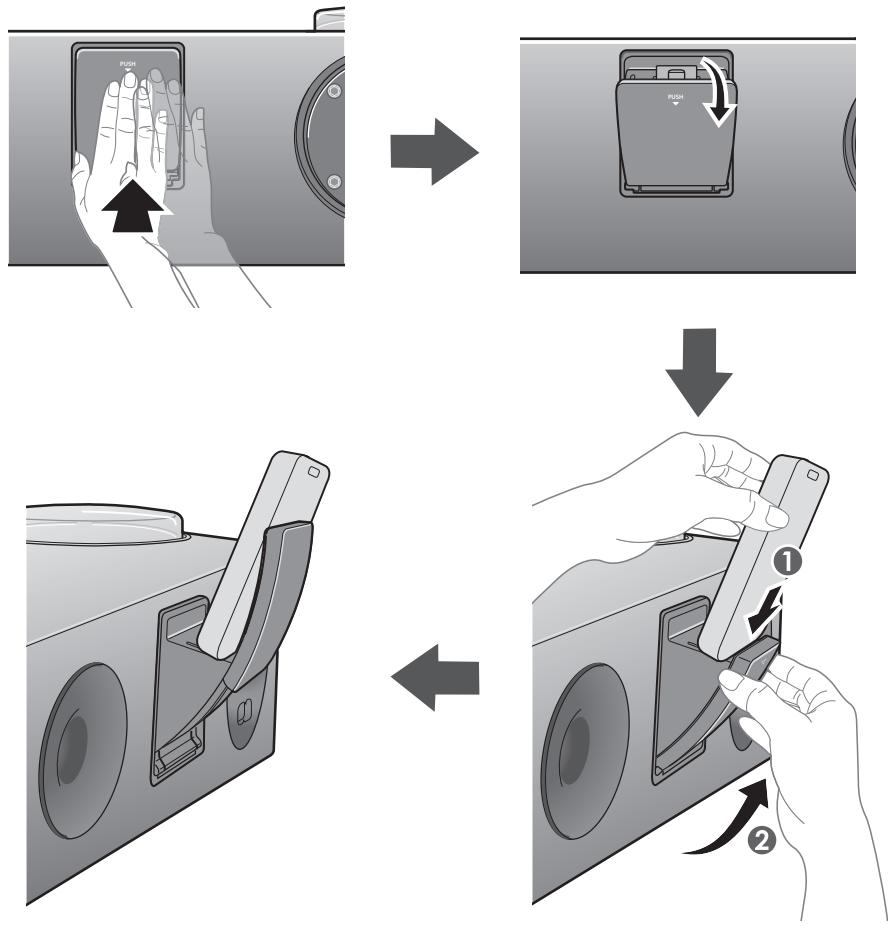

UTILISATION DE LA PROTECTION INTERMÉDIAIRE

Installez le cache de compensation si vous souhaitez connecter un apparéil Samsung Galaxy ou Apple ne disposant pas de cache de protection sur le Dual Dock.

• Utilisez-le pour une installation stable du périhérique compte tenu de sa forme.

Le double dock est également livré avec un cache protecteur pour le connecteur 30 broches des apparéils Apple. Utilisiez le cache protecteur du connecteur 30 broches lorsque vous fixez le péripérisque Samsung Galaxy 5 broches.

Pour de plus amples informations, reportez-vous aux illustrations insérées ci-dessous.

<Pour les utilisateurs d'appareils Apple>	<Pour les utilisateurs d'appareils Galaxy>
Lorsque vous connectez un apparéil, utilisez un support approprié en prénant en compte le cache de protection et la forme de l' apparéil pour garantir la stabilité.
	Cache de protection
Utilisation pour les apparéils ne disposant pas de cache de protection.
	Cache de protection Protection intermédiaire

• Il n'est pas possible d'installer sur le double dock un apparéil possédant un étui épais de plus de 1,5 mm ou possédant un fond arrondi inhabituel.

Comment brancher un appareil au double dock ?

1. Le compartment du dock DUAL DOCK est situé au dos de l'appareil. Pour l'ouvrir, appuyez dessus en douceur.

2. Appuyez plusieurs fois sur le bouton F. Situé sur la partie supérieure du lecteur audio sans fil avec station d'accueil jusqu'à ce que l'icone ne apparaisse à l'écran.

3. Chaque fais que vous appuyez sur ce bouton, les fonctions défilent dans l'ordre suivant :

业 业 业 业 AUX (DEL Éteint)
- Le mode sélectionné s'affiche en blanc sur l'écran d'affichage des fonctions.

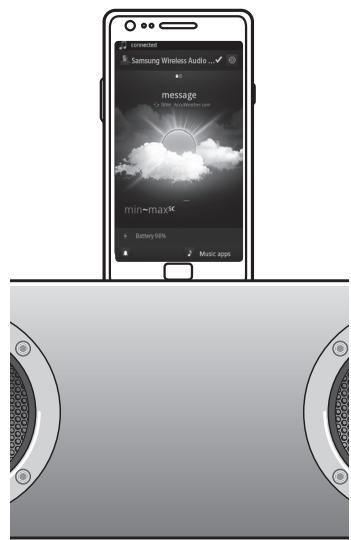

1. Si vous disposez d'un apparéil Samsung Galaxy, branchez le périphérique au connecteur à 5 broches (le plus petit) pour le brancher au double dock. Si vous disposez d'un apparéil Apple, branchez l' apparéil au connecteur à 30 broches (le plus grand) du double dock.
2. Soulevez le support de l'appareil comme indiqué pour l'empêcher de glisser ou de tomber du double dock.

• Allumez vous appareil Samsung Galaxy avant de le connecter au double dock.
• Cet apparéil ne permet pas le branchement simultané d'appareils Samsung Galaxy et Apple.
• Branchez l'appareil Samsung Galaxy et l'appareil Apple à la station d'accueil audio avant de démarrer le mode d'accueil. (Voir page 23)

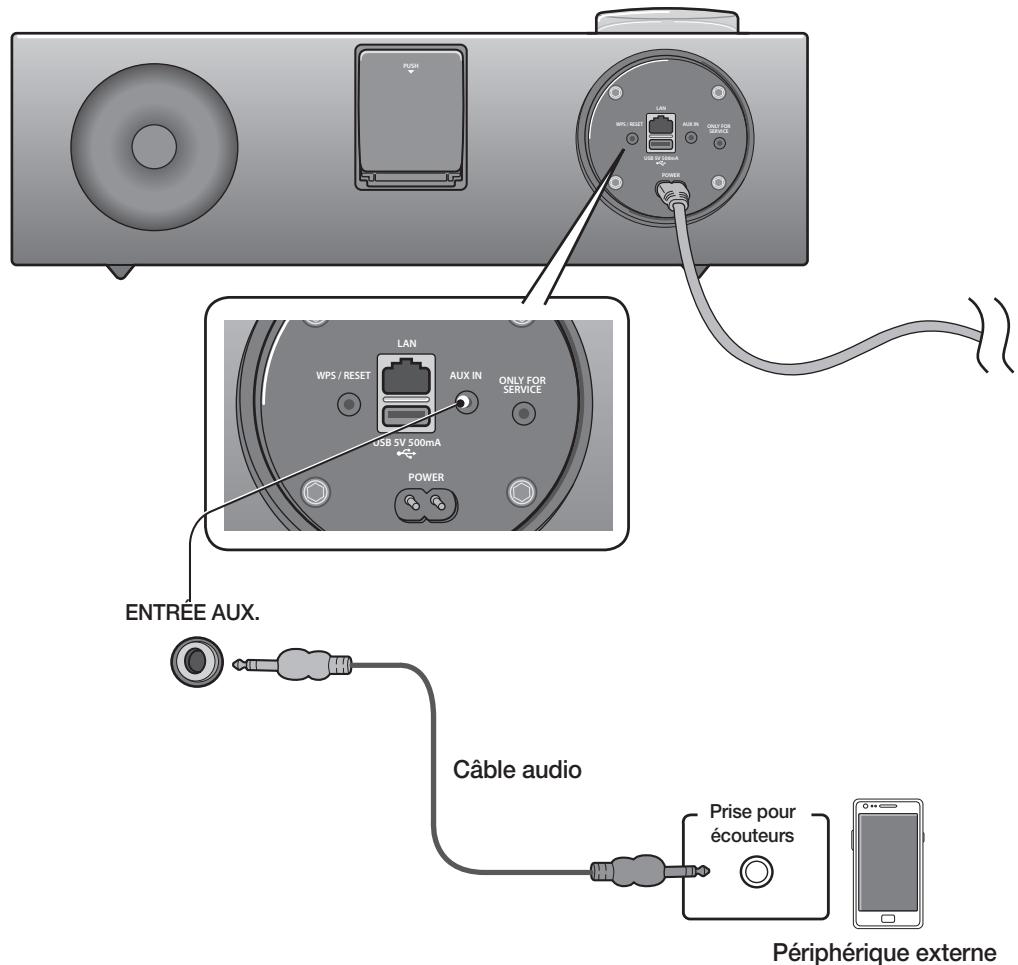

BRANCHEMENT D'UN APPAREIL AUDIO AU PORT AUX IN (ENTRÉE AUX.)

Cette section explique comment relier l'appareil à un périphérique audio.

Cet apparéil est équipé d'une prise analogue audio pour le branchement à un périphérique audio.

ENTRÉE AUX.

1. Branchez la prise pour écouteurs du péripérisque externe ou du péripérisque audio à la source AUX IN (ENTRÉE AUX) (Audio) située à l'arrête de l'unité.

2. Appuyez plusieurs fois sur le bouton F. jusqu'à ce que les DEL de fonction s'éteignent.

3. Le mode AUX est actif lorsque aucune DEL de fonction n'est allumée.

Avant de deplacer ou d'installer l'appareil, mettez-le hors tension et débranchez le cordon d'alimentation.

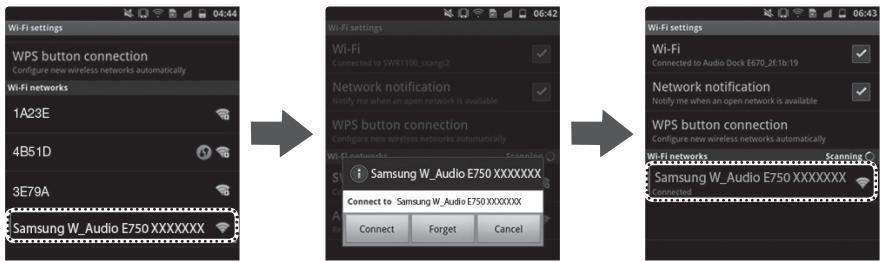

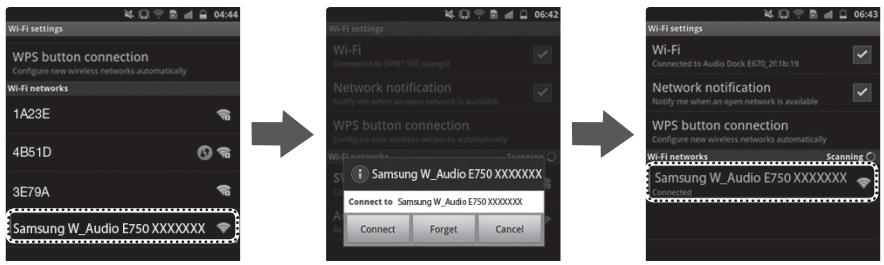

Vouss pouvez relier vos lectureur audio sans fil avec station d'accueil au routeur reseau en utilisant l'une des méthodes décrites aux pages suivantes.

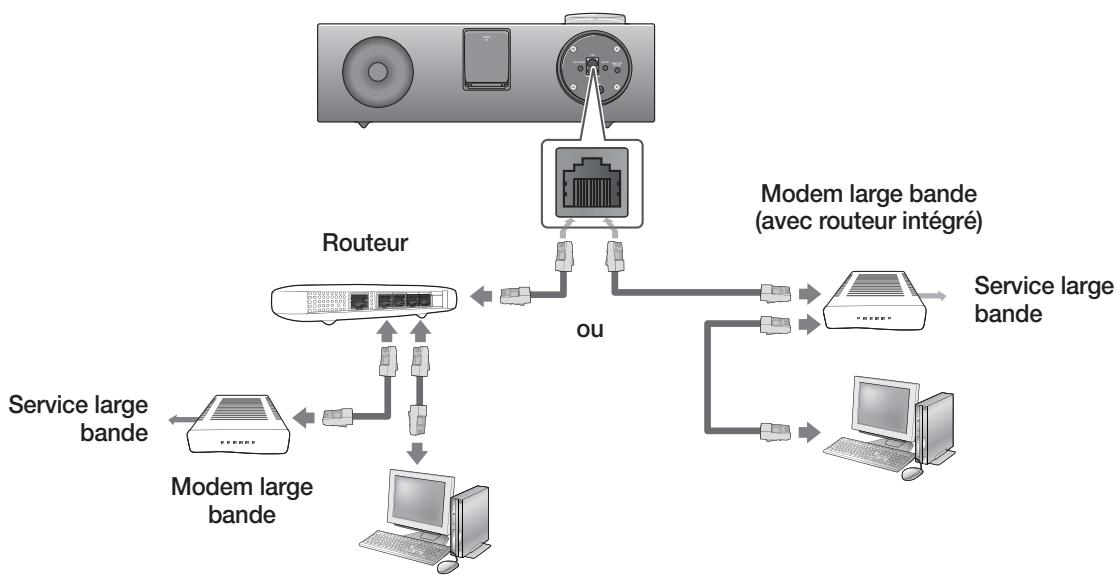

Connexion du lecteur audio sans fil avec station d'accueil à un réseau cable

Veillez à bien éteindre le lecteur audio sans fil avec station d'accueil avant de brancher le cable LAN.

1. Éteignez le lecteur audio sans fil avec station d'accueil.
2. Connectez le lecteur audio sans fil avec station d'accueil au routeur à l'aide d'un cable LAN.
3. Allumez le lecteur audio sans fil avec station d'accueil.

4. Appuyez plusieurs fois sur le bouton F. Situé sur la partie supérieure du lecteur audio sans fil avec station d'accueil jusqu'à ce que l'icone ou apparaisse à l'écran.

5. Chaque fois que vous appuyez sur ce bouton, les fonctions défilent dans l'ordre suivant :

$$ \square \rightarrow \square \rightarrow \S \rightarrow \Lsh \rightarrow \triangle \rightarrow \boxdot \rightarrow A U X. (D E L E t e i n t) $$

1. Levoyant ou s'allume en rouge puis devient fixe une fois le lecteur audio sans fil avec station d'accueil connecté au routeur.

Si you've connecte le cable LAN lorsque l'appareil etait allumé, eteignez l'appareil puis rallumez-le.
- Si la connexion au réseau n'a pas pu etre établie, débranchez le cable LAN et rebranchez-le, puis redemarrez le produit.
- Les utilisateurs xDSL doivent passer par un réseau pour la connexion au réseau.

Cte 4 h 15

• Certaines opérations relatives au réseau peuvent être différentes des opérations expliquées en fonction des performances et des fonctions du PA utilisé prises en charge.

• Afin de configurer la connexion réseau au routeur ou au modem, reportez-vous au manuel d'utilisation du routeur ou du modem.
  Le lecteur audio sans fil avec station d'accueil prend en charge les protocoques de sécurité suivants :

• WEP Open

• WPA-PSK TKIP

• WPA2-PSK AES

• Vous pouze également connecter le lecteur audio sans fil avec station d'accueil à un réseau sans système de sécurité ni mot de passer.
  Si le routeur sans fil prend en charge le protocole DHCP, le lecteur audio sans fil avec station d'accueil pourra utiliser une adresse DHCP ou une adresse IP fixe pour la connexion au réseau sans fil.

• Sélectionnez un canal sur le routeur sans fil qui n'est pas en cours d'utilisation. Si le canal défini pour le routeur sans fil est actuellément en cours d'utilisation par un autre péripérisque situé à proximité, il pourrait en résultat des interférences et un échéac de commutation.
  Lorsque le mode Pure High-throughput (Greenfield) 802.11n est selectionné et le type de cryptage de votre routeur défini sur WEP ou TKIP, le lecteur audio sans fil avec station d'accueil ne prend pas en charge les connexions compatibles avec les nouvelles specifications de certification Wi-Fi.
• Par nature, le réseau LAN peut provoquer des interférences, selon les conditions de fonctionnement (performance du routeur, distance, obstacles, interférences avec d'autres appareils radio, etc.).
  WPS(PBC) / WPS(PIN) ne fonctionne pas lorsqu'le protocole sécurité est régle sur WEP.
  Si vous n'arrivez pas à configurer le réseau, appuyez sur le bouton WPS/RESET (WPS/ REINITIALISATION) situé à l'arrière jusqu'à ce que levoyant clignote deux fois.

Patientez jusqu'à ce que levoyant rouge cesse de clignoter, eteignez et rallumez l'appareil. Reessayez.

Connexion du lecteur audio sans fil avec station d'accueil à votre apparéil Apple équipé d'iOS 5.0 ou version ultérieure (Partage D'informations)

Cette méthode de configuration réseau est destinée aux utilisateurs d'appareils Apple qui disposent de la version iOS 5.0 ou d'une version ultérieure.

1. Connectez l'appareil Apple à votre réseau.
2. Sélect sur le lecteur audio sans fil avec station d'accueil, puis connectez votre apparéil iPod/ iPhone/iPad au double dock.
3. Maintenez enforcé le bouton WPS/RESET (WPS/REINITIALISATION) situé à l'arrête du lecteur audio sans fil avec station d'accueil à l'aide de la pointe d'un stylo ou d'un objet similaire pendant plus d'une seconde. L'icône clignote une fois. Relâchez le bouton.

4. Sélectionnez dans le menu contextuel sur l'écran de l'appareil Apple.

5. Réglez le mode sur Le voyant clignote alors en rouge, puis passes au blanc fixe. Une fois le lecteur audio sans fil avec station d'accueil connecté, le voyant arrêté de clignoter en rouge et s'affiche en blanc.

6. La connexion réseau est terminée.

Connexion du lecteur audio sans fil avec station d'accueil à l'aide d'un WPS (PBC)

1. Appuyez plusieurs fois sur le bouton F. Situé sur la partie supérieure du lecteur audio sans fil avec station d'accueil jusqu'à ce que l'icône ou apparaissé à l'écran.

2. Chaque fois que vous appuyez sur ce bouton, les fonctions défilent dans l'ordre suivant :

业 业 业 业 业 AUX. (DEL Éteint)

Levoyant passedeblanc au rouge et clignote.

1. Maintenez enforcé le bouton WPS/RESET (WPS/

Réinitialisation) situé à l'arrête de l'appareil à l'aide de la pointe d'un stylo ou d'un object similaire pendant plus d'une seconde. Le voyant clignote une fois en blanc. ÀpRES que le voyant a clignoté, relâchéz le bouton.

Levoyantclignote en rouge.

1. Appuyez sur le bouton WPS/RESET (WPS/RéINITIALISATION) de votre routeur ou de votre modem dans les 90 secondes.

2. Une fois le lecteur audio sans fil avec station d'accueil connecté, levoyant ou Rouge passée du rouge clignotant au blanc.

3. La connexion réseau est terminée.

Connexion du lecteur audio sans fil avec station d'accueil via une connexion JBC (JukeBox Connect)

1. Appuyez plusieurs fois sur le bouton F. Situé sur la partie supérieure du lecteur audio sans fil avec station d'accueil jusqu'à ce que l'icone ou apparaissé à l'écran.

2. Chaque fois que vous appuyez sur ce bouton, les fonctions défilent dans l'ordre suivant :

业 业 业 业 AUX (DEL Éteint)

Levoyant passede blanc au rouge et clignote.

1. Maintenez enforcé le bouton WPS/RESET (WPS/RéINITIALISATION) situé à l'arrête de l'appareil à l'aide de la pointe d'un stylo ou d'un objet similaire pendant plus de 5 secondes. Levoyant clignote une fois en blanc. Patientez jusqu'à ce que le voyant clignote deux fois de plus en blanc, puis relâchéze le bouton WPS/RESET (WPS/RéINITISALITION).

2. Levoyant clignote en rouge, puis cesse de clignoter et reste rouge lorsquel'appareil accede au mode de réglage du réseau.

3. Pour connecter le lecteur audio sans fil avec station d'accueil au réseau, recherche "Samsung W_Audio E750 XXXXXXX" dans la liste des paramètres Wi-Fi de votre périphérique Wi-Fi, puis sélectionnez-le.

Ex.) Appareil Samsung Galaxy

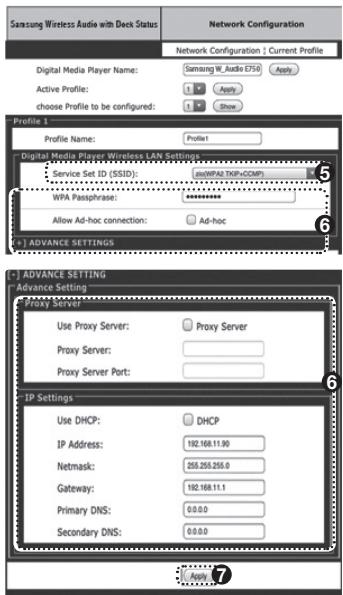

1. Ouvrez le navigateur Web du périphérique Wi-Fi, puis saisissez "http://192.168.1.1" dans la barre d'adresse du navigateur Internet pour acceder à la page Web du lecteur audio sans fil avec station d'accueil.
2. Dans le champ "Service Set ID (SSID) (Identifient du réseau sans fil (SSID))", Sélectionné le point d'accès (routeur ou modem) auquel votre Wi-Fi est connecté.
3. Saisissez le mot de passer du point d'accès dans le champ "WPA Passphrase (Phrase secrête WPA)". Si vous souhaitez définir l'IP statique, sélectionnez les paramètres avancés. Saisissez l'adresse IP statique souhaitatione.
4. Appuyez sur .

Si un averissement s'affiche sur votre périphérique Wi-Fi, cliquez sur OK.

1. Une fois que la connexion entre le lecteur audio sans fil avec station d'accueil et le point d'accès sélectionné est établie, levoyant sur le lecteur audio sans fil avec station d'accueil devient blanc.

2. La connexion au lecteur audio sans fil avec station d'accueil est terminée.

× L'image ci-dessus représenté l'écran qui apparait après avoir effectué la connexion réseau avec succès, ainsi vous pouvez lancer AirPlay ou DLNA normalement.

Connexion du lecteur audio sans fil avec station d'accueil à l'aide d'un WPS PIN

1. Appuyez plusieurs fois sur le bouton F. Situé sur la partie supérieure du lecteur audio sans fil avec station d'accueil jusqu'à ce que l'icone ou apparaisse à l'écran.

2. Chaque fois que vous appuyez sur ce bouton, les fonctions défilent dans l'ordre suivant :

业 心 AUX (DEL Éteint)

Levoyant passede blanc au rouge et clignote.

1. Maintenez enforcé le bouton WPS/RESET (WPS/RéINITIALISATION) situé à l'arrête de l'appareil à l'aide de la pointe d'un stylo ou d'un objet similaire pendant plus de 5 secondes. Levoyant clignote une fois en blanc. Patientez jusqu'à ce que le voyant clignote deux fois de plus en blanc, puis relâchéze le bouton WPS/RESET (WPS/RéINITISALITION).

2. Levoyant clignote en rouge, puis cesse de clignoter et reste rouge lorsquel'appareil accede au mode de réglage du réseau.

3. Pour connecter le lecteur audio sans fil avec station d'accueil au réseau, recherche "Samsung W_Audio E750 XXXXXX" dans la liste des paramètres Wi-Fi de votre pérophérique Wi-Fi, puis sélectionnez-le.

Ex.) Appareil Samsung Galaxy

1. Ouvrez le navigateur Web du périhérique Wi-Fi que vous souhaitez connecter et saisissez "http://192.168.1.1" dans la barre d'adresse du navigateur Internet.
2. Appuyez sur ou touchez Samsung Wireless Audio with Dock Status.

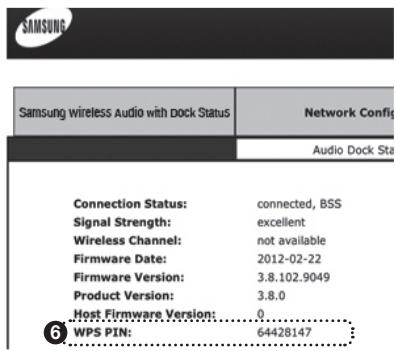

3. Le numero WPS PIN s'affiche au bas de l'écran. Notez le numero puis éteignez le lecteur audio sans fil avec station d'accueil et rallumeze-le.
4. Accédez à la page de configuration Wi-Fi de votre point d'accès (routeur ou modem sans fil) à l'aide de votre ordinateur ou d'un autre péripérisque connecté à Internet, puis définissez les paramètres Wi-Fi sur la méthode PIN. Reportez-vous au manuel d'utilisation de votre routeur ou modem pour obtenir des instructions.
5. Saisissez le numéro WPS PIN du lecteur audio sans fil avec station d'accueil dans le champ approprié de la page de configuration Wi-Fi.
6. Maintenez enforcé le bouton WPS/RESET (WPS/REINITIALISATION) Situé à l'arrête du lecteur audio sans fil avec station d'accueil à l'aide de la pointe d'un stylo ou d'un object similaire pendant plus de 10 secondes en mode ou . Levoyant clignote une fois en blanc, puis deux fois. Patientez jusqu'à ce que le voyant clignote trois fois, puis relâchéz le bouton.

L'icone clignote en rouge.

1. Si la connexion entre le lecteur audio sans fil avec station d'accueil et le point d'accès est établie dans les 90 secondes, le voyant passé du rouge au blanc.

2. La connexion au lecteur audio sans fil avec station d'accueil est terminée.

• Cet apparéil ne prend pas en charge la fonction Wi-Fi Direct.

La connexion directe peut être établie dans certains cas, mais cet apparéil ne prend pas en charge cette fonction.

Vouss pouvez connecter le lecteur audio sans fil avec station d'accueil à un périphérique Bluetooth et écouter de la musique en son stéreo de haute qualité, le tout sans fil.

Qu'est-ce que Bluetooth?

La technologie Bluetooth permet aux appareils compatibles avec Bluetooth de s'interconnector facilement en utilisant une courte connexion sans fil.

• Selon l'utilisation, un apparéil Bluetooth peut entraîner des interférences ou des défaillances dans les cas suivants :
• Un membre de votre corps est en contact avec le systeme de reception/transmission du péripérisque Bluetooth ou du lecteur audio avec station d'accueil.
• Des variations électriques peuvent se produit en raison de l'obstruction d'un mur, d'un coin ou d'une cloison de bureau;
• Il est exposé à des interférences électriques causées par des apparils fonctionnant sur la même bande de fréquence, notamment des équipements Médicaux, des jours à micro-ondes ou des RL sans fil.
• Maintenez le lecteur audio sans fil avec station d'accueil et le périphérique Bluetooth à proximé lors de l'appariement.
• Plus la distance est grande entre le lecteur audio sans fil avec station d'accueil et le pérophérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance dépasse la portée opérationnelle de Bluetooth, la connexion se perd.
• Dans les zones de faible réception, il est possible que la connexion Bluetooth ne fonctionne pas correctement.
• La connexion Bluetooth ne fonctionne que lorsque le périphérique Bluetooth est proche de la station d'accueil. La connexion est coupée automatiquement si le périphérique Bluetooth est déplace hors de la portée. Meme si la distance est respectée, il est possible que la qualité sonore soit déteriorée par des obstacles (ex.: murs, portes).
• Cet apparéil sans fil peut causeur du brouillage électrique pendant son'utilisation.

• Il peut vous être demandé de saisir un code PIN (mot de passer) lors de la connexion du péripérisque Bluetooth au lecteur audio sans fil avec station d'accueil. Si la fenêtre d'entrée du code NIP s'affiche, entrez <0000>.
• Le lecteur audio sans fil avec station d'accueil prend en charge les données d'ordinateur monocarte (44,1 kHz, 48 kHz).
  La fonction AVRCP n'est pas prise en charge.
• Connectez uniquement un apparéil Bluetooth qui prend en charge la fonction A2DP (AV).
• Vous ne pouvez pas connecter un appareil Bluetooth qui ne prend en charge que la fonction ML (mains libres).
• Un seul apparéil Bluetooth peut être jumelé à la fois.
• Une fois le lecteur audio sans fil avec station d'accueil éteint et le pérophérique associé déconnecté, l'apparlement n'est pas rétabli automatiquement. Pour les reconnectcer, vous doivent apparier les pérophériques à nouveau.

• Le lecteur audio sans fil avec station d'accueil peut rencontres des difficultés à effectuer des recherches ou des connexions dans les cas suivants :

• Ppréstance d'un champ électrique puissant autour du lecteur audio sans fil avec station d'accueil ;

• Plusieurs péripériques Bluetooth sont connectés simultanément au lecteur audio sans fil avec station d'accueil.

• L'appareil Bluetooth est eteint, defaillant ou il n'est pas en place.

• Notez que des appareils tel qu'un four à micro-ondes, un adaptateur de RL sans fil, une lampe fluorescente ou une chaudière à gaz qui utilise la même gamme de fréquences que l'appareil Bluetooth peuvent causeur du brouillage électrique.

Cette section explique comment connecter le lecteur audio sans fil avec station d'accueil aux téléviseurs et autres péripériques Bluetooth compatibles.

Connexion d'un lecteur audio sans fil avec station d'accueil à un télévisueur Samsung 2012 compatible avec le Bluetooth (SoundShare)

Afin que le son du téléviseur soit émis sur le lecteur audio sans fil avec station d'accueil via une connexion Bluetooth, vous devez commencer par apparier votre lecteur avec le téléviseur compatible avec le Bluetooth. Une fois l'apparlement terminé, les informations correspondantes sont enregistrées et conservées, et plus aucun message de connexion Bluetooth ne s'affiche. Maintenez le lecteur audio sans fil avec station d'accueil et le téléviseur à proximité avant l'apparlement. (Il est recommendé d' apparier les appareils en respectant une distance maxi. d'1 mètre.)

1. Allumez le téléviseur Samsung et le lecteur audio sans fil avec station d'accueil.

2. Réglez le menu « Add New Device » (Ajouter nouvel apparéil) sur « On » (Marche) sur le téléviseur. (Pour plus d'informations, reportez-vous au manuel d'utilisation du téléviseur.)

Menu (Menu) System (Système) Device Manager (Gestionnaire de périhériques) SoundShare Settings (Paramètres de partage du son) Add New Device (Ajouter nouvel apparéil).

1. Lorsque vous remplacez le mode du lecteur audio sans fil avec station d'accueil par , un message vous demandant si vous souhaitez poursuivre l'apparientement Bluetooth s'affiche. Sélectionnez sur l'écran du téléviseur. L'apparientement avec le lecteur audio sans fil avec station d'accueil est alors terminé.

2. Le témoin clignote et cesse de clignoter.

3. L'appariument Bluetooth du lecteur audio sans fil avec station d'accueil est terminé.

Si vous souhaitez apparier votre lecteur audio sans fil avec station d'accueil avec un téléviseur autre que le téléviseur connecté, vous doivent annuler l'apparlement existant dans le lecteur audio sans fil avec station d'accueil. Il est possible d'annuler l'apparlement de la manière suivante.

La DEL clignote une fois lorsque vous appuyez sur le bouton WPS/RESET (WPS/REINITIALISATION) situé à l'arrière de l'appareil pendant 1 seconde dans. L'appareil est automatiquement apparé avec le téléviseur une fois l'appariement existant annulé et le nouveau téléviseur est prét pour la connexion.

• Si le téléviseur ne peut pas se connecter, réessayez de le connecter après avoir appuyé sur le bouton WPS/RESET (WPS/RéINITIALISATION) situé à l'arrête de l'appareil en mode Bluetooth.
• Vous doivent le logiciel du téléviseur à jour avec la version la plus récente pour activer la fonction d'appariement du téléviseur (SoundShare).
• Vérifiez les instructions de mise à jour et les modèles compatibles sur la page d'assistance du site Web (http://www.samsung.com) ou contactez l'assistance technique.

Brancher le lecteur audio sans fil avec station d'accueil à un péripérisque Bluetooth

Tout d'abord, vérifie que votre apparéil Bluetooth prend bien en charge la fonction écouteurs stéreo compatible Bluetooth.

Péripétrique externe

1. Appuyez plusieurs fois sur le bouton F. situé sur la partie supérieure du lecteur audio sans fil avec station d'accueil jusqu'à ce que l'icone apparaisse à l'écran.
2. Chaque fais que vous appuyez sur ce bouton, les fonctions défilent dans l'ordre suivant :
   业 业 业 业 AUX. (DEL Éteint)
3. Le mode sélectionné s'affiche en blanc sur l'écran d'affichage des fonctions.
4. Sélectionné le menu Bluetooth sur votre périphérique Bluetooth.

(Reportez-vous au manuel d'utilisation du périphérique Bluetooth pour obtenir les instructions.)

1. Balayez ou recherche tous les périhériques ou les écouteurs.
2. Une liste d'appareils s'affiche.
3. Sélectionnez "[Samsung]W_AudioXXXXX" dans la liste.
4. Si le périhérique Bluetooth ne réussit pas à s'apparier au lecteur audio sans fil avec station d'accueil, supprimez le lecteur « [Samsung]W_Audio XXXXXX » trouvez par le périhérique Bluetooth, recherche à nouveau le lecteur audio sans fils avec station d'accueil, puis repêze les étapes 2, 3 et 4.

UTILISATION DU MODE TV (SoundShare)

Appuyez sur le bouton F. pour selectionner le mode , puis connectez le téléviseur au lecteur audio sans fil avec station d'accueil. (Voir page 21)

• L'appareil lit le son du téléviseur lorsqu'il est connecté à celui-ci.
• Si vous modifie la source d'entrée Bluetooth du lecteur audio sans fil avec station d'accueil ou si vous la désactivez, le son est à nouveau émis par le télévisueur.

• Vous ne pouvez contrôler le volume qu'avc la télécommande du lecteur audio sans fil avec station d'accueil.

UTILISATION DU MODE D'ACCUEIL AVEC DES APPAREILS SAMSUNG GALAXY ET APPLE

Appuyez sur le bouton F. pour selectionner le mode , puis connectez l'appareil Samsung Galaxy ou Appel au dock audio. (Voir page 13)

Pour utiliser votre appareil Samsung Galaxy avec le double dock, vousdez télécharger etinstaller l'application Docking Mode (Mode Dock) depuis Android Market sur I'appareil. Pourtelecharger, suivez ces étapes :

1. Appuyez légèrement sur l'icone Play Store (Android Market) de l'écran principal de l'appareil Samsung Galaxy.

2. Appuyez sur l'icone de recherche affichee à l'écran pour acceder à la barre de recherche.

3. Dans la barre de recherche, saisissez [Samsung Wireless Audio Dock] puis recherchez.

4. Trouvez-le dans la liste des résultats de la recherche puis tapez [Samsung Wireless Audio Dock] pour lancer le téléchargement.

5. Appuyez sur [install (Installer)].

Pour lire de la musique, suivez ces étapes :

1-1. Si vous démarrez l'application alors que le lecteur audio sans fil avec station d'accueil est le seul péripérisque disponible pour la connexion Bluetooth, la sélection de PLAY (LECTURE) sur votre péripérisque établit automatiquement la connexion Bluetooth avec le lecteur audio sans fil avec station d'accueil et l'unité lit le morceau de musique.
1-2. S'il existe plusieurs péripériques pour la connexion Bluetooth compensant le lecteur audio sans fil avec station d'accueil :

1) Lorsque vous démarrez l'application, la liste des périhériques pouvant être connectés au lecteur audio sans fil avec station d'accueil s'affiche.
2) Lisez la musique après avoir connecté le lecteur audio sans fil avec station d'accueil en le selectionnant dans la liste des périphériques.

• Si un péripérisque Bluetooth était déjà associé au lecteur audio sans fil avec station d'accueil, il n'apparait pas dans la liste et la connexion se fait automatiquement.

1. Si vous remplacez le lecteur audio sans fil avec station d'accueil que vous avez associé à votre téléphone portable, vous doivent supprimier les réglages subsistants enregistrés dans votre téléphone avant d'en associé un nouveau.

2. [Clear data (Effacer les données)].

3. Une fois l'application demarrée, le fonctionnement n'est pas perturbé par le chargement de votre téléphone portable à l'aide d'un chargeur ordinaire.
   Lorsque vous connectez un autre périhérique au lecteur audio sans fil avec station d'accueil après avoir connecté l'appareil Samsung Galaxy en mode dock, il se peut qu'il falille désactiver le mode Bluetooth de l'appareil Samsung Galaxy.

4. Si vous n'arrivez pas à connecter l'appareil Samsung Galaxy au double dock, désactivez le mode Bluetooth de tous les autres péripériques.

1. Sélectionnez le mode de la manière déscribe ci-dessus, puis connectez l'appareil Apple au double dock comme décrit dans « Branchement d'un appleil au double dock » (page 13). Une sonnerie retentit.

2. Sélectionnez le menu à partir de l'écran principal de l'appareil Apple.

3. Sélectionnez et effectuez la lecture de la musique souhaitée.

4. La musique sera lue à travers les enceintes du lecteur audio sans fil avec station d'accueil.

Lors de la lecture d'une video avec votre apparéil, il est possible que les fonctions Play/Pause/Next/Back (Lecture/Pause/Suivant/Précédent) ne soient pas disponibles.

Utilisez le bouton de votre apparéil source pour activer la fonction souhaitée.

Liste de compatibilités (Appareil Apple)

Modèle d'iPod/iPhone/iPad compatibles avec le mode dock

Mettez à jour le logiciel de votre iPod/iPhone/iPad sur la dernière version avant de l'utiliser avec cette unité.

• iPod touch (4ème génération)
• iPod touch (3ème génération)
• iPod nano (6ème génération)
• iPod nano (5ème génération)
• iPhone 4S
• iPhone 4
• iPhone 3GS
• iPad 2
• iPad
• Selon la version du logiciel de votre iPod, votre appareil peut ne pas etreCompatible ou ne pas fonctionner correctement.
  × Si vous connectez un apparéil Apple incompatible, la DEL de fonction iPod clignote.

Appuyez sur le bouton F. pour selectionner le mode 已 , puis connectez le péripérisque Bluetooth au lecteur audio sans fil avec station d'accueil. (Voir page 22)

Pour connecter votre périphérique Bluetooth lorsque le lecteur audio sans fil avec station d'accueil est en mode Bluetooth, recherche le lecteur audio sans fil avec station d'accueil dans la liste Bluetooth du périphérique. Sélectionnez le lecteur audio sans fil avec station d'accueil et connectez-le. Une fois que le lecteur audio sans fil avec station d'accueil est connecté, Sélectionnez et lisze la musique souhaitation.

La musique sera lue à travers les enceintes du lecteur audio sans fil avec station d'accueil.

• Si vous voulez changer le péripérisque qui est connecté par Bluetooth à un autre péripérisque, déconnectez le péripérisque existant et essayez de connecter à l'autre péripérisque que vous souhaitez utiliser.
• Durant la communication Bluetooth, les opérations Play/Pause/Next/Back (Lecture/Pause/Suivant/Précédent) peuvent ne pas être disponibles selon le téléphone portable et l'application utilisés.
• Le fonctionnement du périphérique Bluetooth associé au lecteur audio sans fil avec station d'accueil est susceptible de provoquer des discontinuitemés s'il est activé alors que le lecteur audio sans fil avec station d'accueil est en cours de lecture depuis l'entrée AUX.

Pour déconnecter le périphérique Bluetooth du lecteur audio sans fil avec station d'accueil

Vouss pouvez annuler l'appariument Bluetooth du lecteur audio sans fil avec station d'accueil. Pour les instructions, reportez-vous au manuel d'utilisation de ce périhérique.

• Le lecteur audio sans fil avec station d'accueil se déconnecte.

Pour déconnecter le lecteur audio sans fil avec station d'accueil du périphérique Bluetooth

Appuyez sur le bouton F. Situé sur la partie supérieure du lecteur audio sans fil avec station d'accueil pour passer de à un autre mode ou appuyez sur le bouton Power (Marche/Arrêt) de la télécommande pour désactiver le lecteur audio sans fil avec station d'accueil.

• Le périphérique actuellément connecté est alors déconnecté.

• La connexion Bluetooth ne fonctionne que lorsque le périphérique Bluetooth est proche de l'appareil. La connexion sera automatiquement coupée si la distance dépasse cette portée. Meme si la distance est respectée, il est possible que la qualité sonore soit déteriorée par des obstacles (ex.: murs, portes).

• Si le périphérique Bluetooth est replaced dans la portée conseillée, vous pouvez redémarrer pour rétablier la liaison avec ce périphérique.

• Branchez le pérophérique USB au port USB situé à l'arrête de l'appareil.

• Appuyez plusieurs fois sur le bouton F.itué sur la partie supérieure du lecteur audio sans fil avec station d'accueil jusqu'à ce que l'icone « apparaisse à l'écran.

• Chaque fais que vous appuyez sur ce bouton, les fonctions défilent dans l'ordre suivant : AUX . (DEL Éteint)

• Le mode sélectionné s'affiche en blanc sur l'écran d'affichage des fonctions.

Avant de connecter un périphérique USB

Consultez la liste ci-dessous pour vérifier la compatibilité.

• Ce produit peut ne pas être compatible avec certains types de support de stockage USB.
• Les systèmes de fichiers FAT16 et FAT32 sont pris en charge.
• Le système de fichiers NTFS n'est pas pris en charge.
• Connectez un périphérique USB directement au port USB du produit. Dans le cas contraire, vous pouvez reconnectrer un problème de compatibilité USB.
• Ne connectez pas plusieurs périphériques de stockage au produit via un lecteur à cartes multiples. Il peut ne pas fonctionner correctement.
• Les protocoles PTP des caméras numériques ne sont pas pris en charge.
• Ne retirez pas le périphérique USB lorsqu'il est en cours de lecture.
• Les fichiers musicaux protégés par la technologie DRM (MP3, WMA) d'un site Web commercial ne seront pas lus.
• Les disques durs externes ne sont pas pris en charge.
• Liste de compatibilités

Format	Musique
Nom de fichier	MP3	WMA
Extension de fichier	.MP3	.WMA
Débit binaire	80 à 320 kbps	56 à 128 kbps
Version	-	V8
Fréquence d'échantillonnage	44,1KHz	44,1KHz

× Ne branchez pas simultanément votre péripérisque mobile sur le port USB et sur la station d'accueil Docking pour recharger.

Pour utiliser la fonction ou 图 , le lecteur audio sans fil avec station d'accueil et l'appareil que vous essayez de relier doivent être connectés au même PA.

1. Lisez la musique de votrechoix dans le menu de l'écran principal de l'appareilApple.
2. Sélectionnez "Samsung W_Audio E750 XXXXXX" en appuyant sur l'icone située sur l'écran de l'appareil Apple.
3. La musique sera lue à travers les enceintes du lecteur audio sans fil avec station d'accueil.

Lorsque la connexion est etablie entre iTunes et le lecteur audio sans fil avec station d'accueil à l'aide de la même adresse IP, le mode passae automatquement au mode AirPlay lorsque vous selectionnee le lecteur audio sans fil avec station d'accueil et liquez de la musique sur iTunes dans un mode autre que AirPlay.

L'appareil peut prendre de 3 à 5 secondes pour répondre à l'actionnement de la télécommande.

1. Sélectionnez le menu à partir de l'écran principal de l'appareil Galaxy.
2. Accédez à [Audio] dans AllShare Play (Lecture Allshare), puis sélectionnez la musique de votrechoix.

3. Lorsque la fenêtre contextuelle apparait, sélectionnez "Samsung W_Audio E750 XXXXXX".

4. La musique sera lue à travers les enceintes du lecteur audio sans fil avec station d'accueil.

• La fonction de commande peut ne pas etre prise en charge par toute perephérique selon les fonctions AudioDock de toute perephérique.

FONCTIONS DE BASE

Utilisation du mode d'entrée

Yououpezselectionnerlesentresuivantes：

$$ \square \rightarrow \square \rightarrow \S \rightarrow \Leftrightarrow \rightarrow \square \rightarrow \square \rightarrow A U X. (D E L E t e i n t). $$

Appuyez sur le bouton de la télécommande correspondant au mode

souhaité ou sur F. pour sélectionner l'un des modes suivants :

$$ \square \rightarrow \square \rightarrow \S \rightarrow \Leftrightarrow \rightarrow \triangleleft \rightarrow \supseteq \rightarrow A U X. (D E L E t e i n t). $$

Mode d'entrée	Affichage
Mode TV	☐
Mode d'accueil	☐
Mode BLUETOOTH	☐
Mode USB	☐
Mode Airplay	☐
Mode de lecture Allshare	☐
Entrée AUX	DEL Éteint

Lecture/Pause

Pendant la lecture, appuyez sur le bouton II.

• Appuyez sur le bouton pour interrompre momentanément la lecture du fichier.

Appuyez à nouveau sur le bouton pour lire le fichier sélectionné.

• Cette fonction peut ne pas fonctionner dans certains modes.

Saut en avant/en Arrière

Pendant la lecture, appuyez sur le bouton I<>,>I.

• Lorsque vous appuyez sur le bouton▶pendant la lecture de plusieurs fichiers, le fjchier suivant est sélectionné.
• Lorsque vous appuyez sur le bouton «pendant la lecture de plusieurs fichiers, le fisier précédent est seLECTIONné.

• Cette fonction peut ne pas fonctionner dans certains modes.

Déactualisation du son

Cette fonction se révèle particulièrement utile lorsque vous devez ouvrir votre porte d'entrée ou répondre à un appel téléphonique.

1. Pour couper le son de cet apparéil, appuyez sur le bouton MUTE (d) de la télécommandel.
2. Appuyez à nouveau sur le bouton MUTE ( ) de la télécommande ( ou appuyez sur VOLUME +/−) pour rétablier le son.

Fonction BASS (BASSES)

Cette fonction vous permet de régler le son des basses à votre goût.

Appuyez sur le bouton BASS de la télécommande de l'appareil.

• Chaque fois que vous appuyez sur ce bouton, la sélection change dans l'ordre suivant :

BASS ON OFF

1. Rendez-vous sur le site www.samsung.com.
2. Cliquez sur SUPPORT dans le coin supérieur droit de la page.
3. Saisissez le numéro de modèle de l'appareil dans le champ de recherche, puis cliquez sur Rechercher le produit.
4. Cliquez sur Obtenir des télécharges au centre de la page sous l'en-tête Downloads (Télécharges).
5. Cliquez sur Micrologiciel au centre de la page.
6. Cliquez sur I'icone ZiP du fichier de mise a niveau..
7. Quand la fenêtre contextuelle s'affiche, cliquez sur OK ,continue à télécharger et enregistrez le fisier de mise à niveau sur votre PC.
8. Décompresséz le fichier .zip télécharge dans un dossier spécifique sur votre PC.

9. Copiez tous les fichiers dans le dossier à la racine de la clé USB à mémoire flash.

10. Lors de la mise à niveau, un seul groupe de fichiers peut être mis à jour à la fois.

1. Appuyez plusieurs fois sur le bouton F. situé sur la partie supérieure du lecteur audio sans fil avec station d'accueil jusqu'à ce que l'icone apparaisse à l'écran. Insérez le périphérique USB dans le port USB situé à l'arrête de l'appareil.

2. La DEL clignote pendant la mise à jour du logiciel. Le produit s'est automatiquement une fois que la mise à niveau du micrologiciel est terminée.

3. Cela peut prendre plus de temps en fonction de la mise à niveau. (10 minutes maximum)

4. Allumez à nouveau l'appareil.

• Ne coupez pas l'alimentation et ne retirez pas le pérophérique USB pendant la mise à niveau. L'unité principale s'éteint automatiquement une fois que la mise à niveau du micrologiciel est terminée.
• Une fois le logiciel mis à niveau, les paramètres que vous avez définis sont réinitialisés sur leur valeur par défaut.
• Nous vous conseillons de noter vos paramètres par écrit afin de pouvoir facilement les redéfinir après la mise à niveau.
• En cas d'éché de la mise à niveau du micrologiciel, nous vous recommendons de formater la clé USB au format FAT16 et de réessayer la mise à niveau.
  Pour permettre la mise a niveau, ne formatez pas la clé USB au format NTFS. Ce système de fichiers n'est pas pris en charge.
• Selon le fabricant, la clé USB peut ne pas être prise en charge.
• Déconnectez le lecteur audio sans fil avec station d'accueil d'Internet et tous les autres péripériques avant de lancer la mise à niveau du logiciel.
• Vous ne pouvez pas charger d'autres péripériques externes via ce port USB.
• Reportez-vous au guide de mise à niveau disponible sur le site web.

Avant de faire appel à l'assistante, vérifie les points suivants.

Problème	Vérification	Solution
L'appareil ne s'allume pas.	• Le cordon d'alimentation est-il branché sur la prise ?	• Branchez la prise d'alimentation sur la prise murale.
Une fonction ne s'active pas lorsque le bouton correspondant est actionné.	• Le lecteur audio sans fil avec station d'accueil ou la télécommande sont-ils exposés à de l'électricité statique ?	• Débranchez la prise d'alimentation et rebranchez-la.
Aucun son n'est produit.	• L'appareil est-il correctement relié au périphérique ?• La fonction Mute (Muet) est-elle activée ?• Le volume est-il réglé au minimum ?	• Branchez-le correctement.• Appuyez sur le bouton Mute (Muet) pour désactiver la fonction.• Réglez le volume.
La télécommande ne fonctionne pas.	• Les piles sont-elles déchargées ?• La télécommande est-elle suffisamment près de l'appareil ?	• Remplacez les piles.• Rapproche-vous de l'appareil.
Échec de la connexion au réseau Wi-Fi	• Vérifie que votre routeur Wi-Fi est certifié Wi-Fi.	• Assurez-vous que la connexion réseau est définie sur Wireless (Sans fil) (Général).• Vérifie que le lecteur audio sans fil avec station d'accueil est connecté à un routeur IP ou modem sans fil.
La fonction de partage du son SoundShare (apparlement du téléviseur) a échéué.	• Le modèle de votre téléviseur est-il pris en charge ?• La version du micrologiciel du téléviseur est-elle la plus élevée ?• Une erreur s'est-elle produit lors de la connexion ?	• Vérifie si la version de votre téléviseur est prise en charge. (http://www.samsung.com)• Mettez votre téléviseur à jour avec la version du micrologiciel la plus élevée.• Réinitialisez l'appareil. Appuyez sur le bouton WPS/RESET (WPS/RéINITIALISATION) en mode TV.• Contactez l'assistance technique.

CHARACTERISTIQUES TECHNIQUES

Nom du module

DA-E750/ DA-E751

INFORMATIONSGENÉRALES	Poids		9 kg
	Dimensions (1 x P x H)		450 x 244,1 x 168,5 mm
	Plage de températures de fonctionnement		+5°C~+35°C
	Plage de taux d'humidité		10 % à 75 %
AMPLIFICATEUR	Puisance desortinge nominale	Avant G/D	20W/4OHM, THD = 1%, 1kHz
		Caisson de graves	60W/8OHM, THD=1%, 70Hz
	Sensibilité d'entrée/Impédance		400mV/56Kohm (AUX)
	Rapport signal/bruit(entrée analogue)		65 dB
	Déparation (1 kHz)		65 dB

RÉPONSE EN FRÉquence	Entrée analogue	20 Hz~20 kHz(±3 dB)
	Entrée numérique/PCM 48 kHz	20 Hz~20 kHz(±3 dB)

PUISSANCE	iPad	5 V 2,0 A
DE	iPod	5 V 1,0 A
CONNEXION	Galaxy	5 V 1,0 A

USB	Type A	USB 1,1
	Sortie CC	500mA

Réseau	Ethernet	Borne 100BASE-TX
	LAN SANS FIL	Intégré
	Sécurité	WEP (OPEN)
		WPA-PSK (TKIP)
		WPA2-PSK (AES)
	WPS(PBC/PIN)	Pris en charge

• Le rapport signal/bruit, la distorsion, la séparation et la sensibilité utilisable sont basés sur des mesures effectuées à l'aide des directives AES (Audio Engineering Society).
• Caracteristiques nominales
• Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis.
• Le poids et les dimensions figurent à titre approximatif.
• Les vitesses de réseau égales ou inférieures à 10 Mbps ne sont pas prises en charge.
• Pour l'alimentation et la consommation d'énergie, reportez-vous à l'étiquette apposée sur le produit.
