TROTTINETTEE2-EVO-S+ - Trottinette E-TWOW - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Trottinette électrique
Caractéristiques techniques principales	Moteur de 500W, vitesse maximale de 25 km/h
Alimentation électrique	Batterie lithium-ion 36V
Dimensions approximatives	Longueur : 110 cm, Largeur : 43 cm, Hauteur : 115 cm
Poids	12 kg
Compatibilités	Compatible avec les accessoires ETWOW
Type de batterie	Batterie lithium-ion
Tension	36V
Puissance	500W
Fonctions principales	Mode éco, mode sport, éclairage LED avant et arrière
Entretien et nettoyage	Nettoyer avec un chiffon humide, vérifier régulièrement les freins
Pièces détachées et réparabilité	Disponibilité de pièces de rechange sur demande
Sécurité	Freins à disque, réflecteurs, casque recommandé
Informations générales	Autonomie de 30 km, temps de charge de 4 à 6 heures

FOIRE AUX QUESTIONS - TROTTINETTEE2-EVO-S+ E-TWOW

Comment charger la trottinette ETWOW TROTTINETTEE2-EVO-S+ ?

Pour charger la trottinette, branchez le chargeur fourni à la prise située sur le plateau de la trottinette. Assurez-vous que le chargeur est bien connecté à une prise électrique. Le voyant LED s'allumera en rouge pendant le chargement et deviendra vert lorsque la batterie est complètement chargée.

Que faire si la trottinette ne s'allume pas ?

Vérifiez d'abord si la batterie est chargée. Si elle est complètement déchargée, branchez-la au chargeur. Si la trottinette ne s'allume toujours pas après le chargement, il peut y avoir un problème avec le système électrique, et il est recommandé de contacter le service client.

Comment régler la vitesse de la trottinette ?

La vitesse de la trottinette peut être réglée via le tableau de bord. Appuyez sur le bouton de mode pour choisir entre les différentes options de vitesse. Consultez le manuel pour des instructions spécifiques sur les modes disponibles.

Que faire si la trottinette émet des bruits étranges ?

Des bruits inhabituels peuvent indiquer un problème mécanique. Vérifiez que toutes les vis et boulons sont bien serrés. Si le bruit persiste, il peut être nécessaire de faire inspecter la trottinette par un professionnel.

Comment vérifier l'état de la batterie ?

L'état de la batterie peut être vérifié via le tableau de bord. Un indicateur de batterie affichera le niveau de charge restant. Si l'indicateur clignote, cela signifie que la batterie nécessite un recharge.

Quelle est la capacité de charge maximale de la trottinette ?

La capacité de charge maximale de la trottinette ETWOW TROTTINETTEE2-EVO-S+ est de 100 kg. Dépasser cette limite peut affecter la performance et la sécurité de la trottinette.

Comment plier et déplier la trottinette ?

Pour plier la trottinette, tirez sur le levier de pliage situé sur le guidon. Pour déplier, tirez simplement le guidon vers le haut jusqu'à ce qu'il se verrouille en place. Assurez-vous que le mécanisme de verrouillage est bien engagé avant de l'utiliser.

Comment entretenir la trottinette ?

Pour entretenir la trottinette, il est recommandé de nettoyer régulièrement le plateau et les roues, de vérifier la pression des pneus, et de s'assurer que toutes les vis sont bien serrées. Consultez le manuel pour des instructions d'entretien détaillées.

Que faire si les freins ne fonctionnent pas correctement ?

Vérifiez d'abord le niveau de l'usure des plaquettes de frein. Si elles sont usées, remplacez-les. Assurez-vous également que les câbles de frein ne sont pas endommagés. Si le problème persiste, il peut être nécessaire de faire inspecter les freins par un professionnel.

Où puis-je trouver des pièces de rechange pour la trottinette ?

Les pièces de rechange peuvent être commandées directement auprès du fabricant ou de revendeurs agréés. Consultez le site web d'ETWOW pour plus d'informations sur les pièces disponibles.

MODE D'EMPLOI TROTTINETTEE2-EVO-S+ E-TWOW

Trottinette électrique ultra - portable

ELECTRIC TWO WHEELS

e·TWO

By Ecologic

MANUEL UTILISATEUR

LISEZ ATTENTIVEMENT LE MANUEL UTILISATEUR AVANT Toute UTILISATION !

SOMMAIRE :

Profil du produit :

1. pièces principales. page 4
2. compositants essentiels page 5

Consignes de sécurité :

1. averissement.. page 6
2. sécurité page 8

Mode d'emploi :

1. mise en marche page 12
2. dépliage et pliage : page 16

Utilisation de la trottinette :

1. conduite : page 20
2. batterie et chargeur page 21
3. maintenance.. page 22

Spécifications page 24

Rappel des points de sécurité. page 26

Garantie page 28

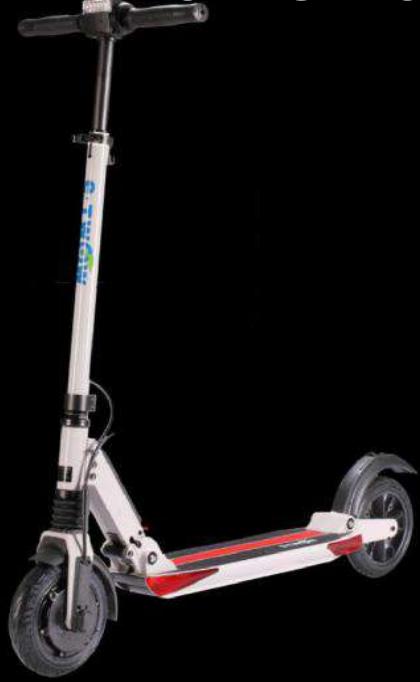

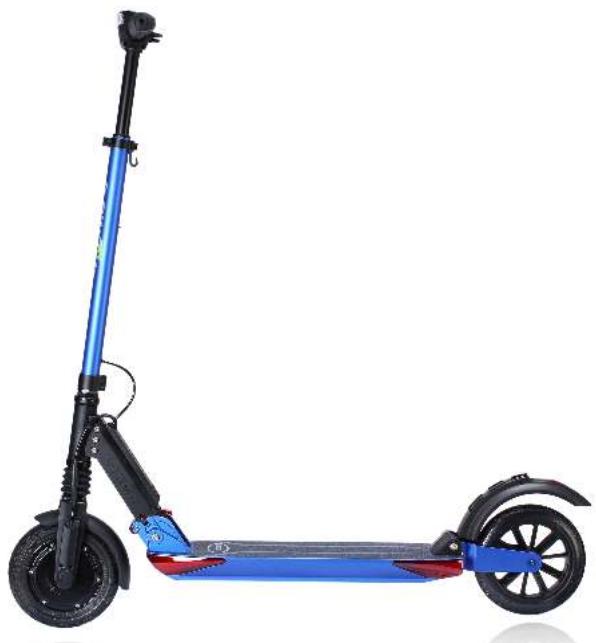

PROFIL DU PRODUIT

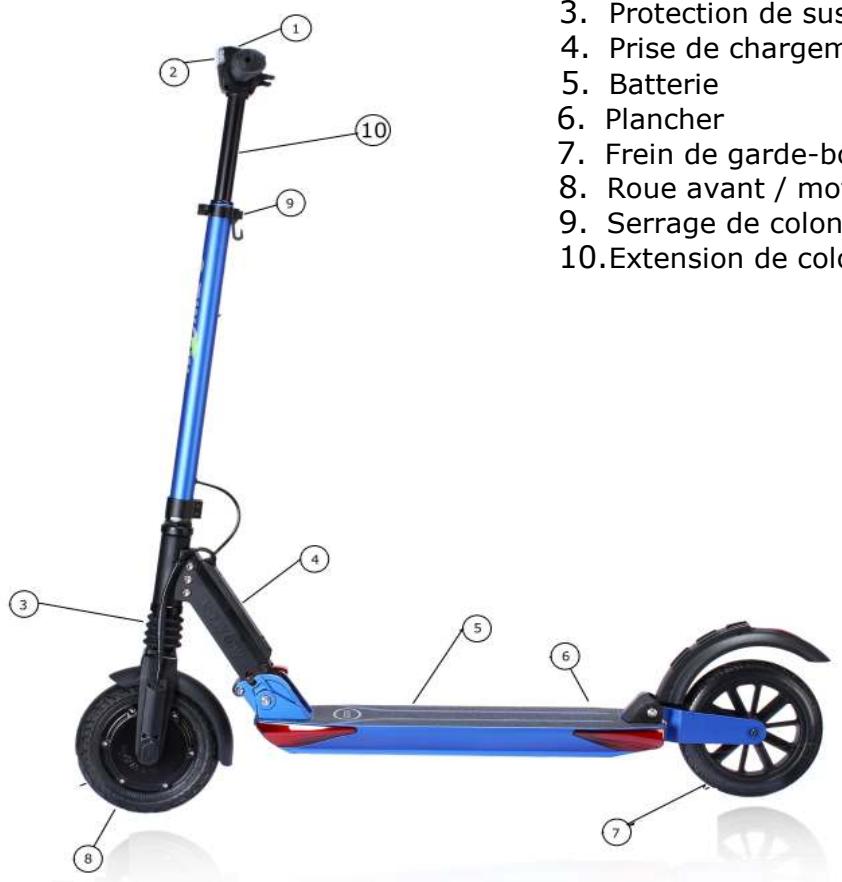

1. Pièces principales

1. Ecran
2. Phare à LED
3. Protection de suspension
4. Prise de chargement
5. Batterie
6. Plancher
7. Frein de garde-boue arrête
8. Roue avant / moteur
9. Serrage de colonne
10. Extension de colonne

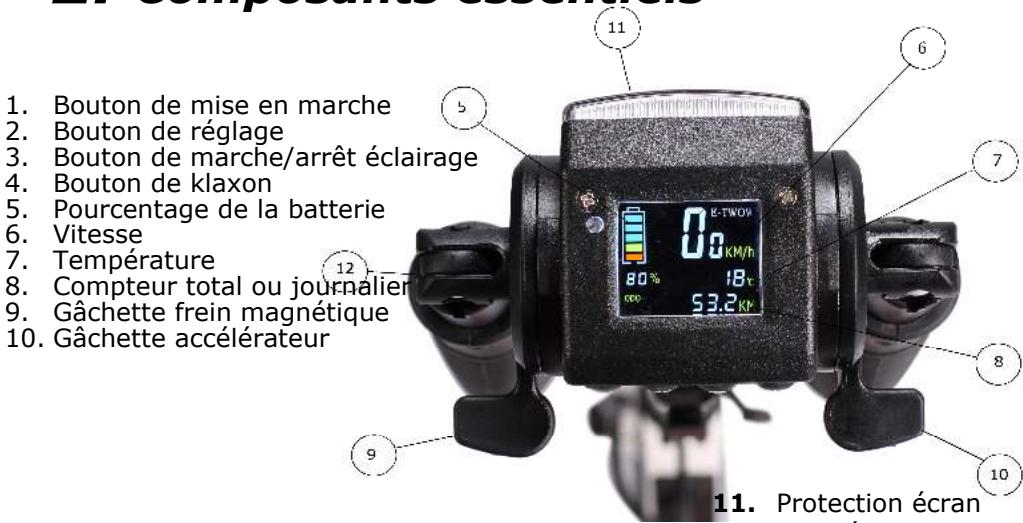

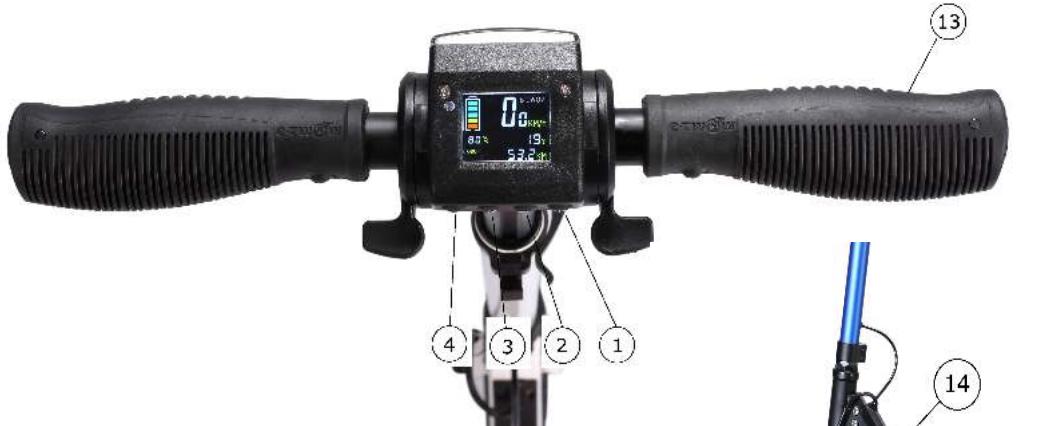

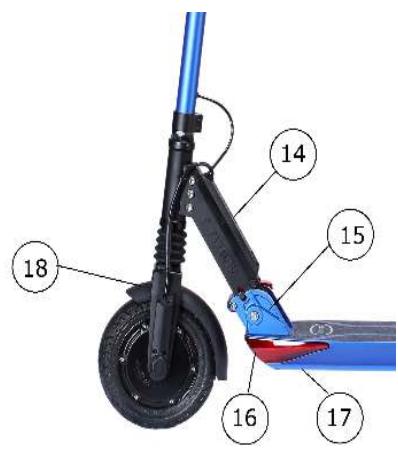

2. Composants essentiels

1. Protection écran
2. Poignée
3. Guidon

1. Logement du contrôleur
2. Système de pliage
3. Couvercle de batterie
4. Cache avant de batterie
5. Garde-boue avant

AVERTISSEMENT

A chaque fois que vous utilisez la trottinette électrique à deux roues E-TWOW®, vous risquez de subir des blessures graves causées par des collisions, des chutes ou des pertes de contrôle.

POUR ROULER EN Toute SECURITE VOUS DEVEZ LIRE ET SUIVRE TOUTES LES INSTRUCTIONS ET AVENTISSEMENTS DANS CE MANUEL.

Se référer aux lois et règlements locaux pour savoir où et comment utiliser votre trottinette légalement, vous doivent respecter les lois en vigueur.

Ce manuel comprend des instructions opérationnelles de base pour la trottinette E-Twow®. Il ne peut pas couvir toutes les situations où des blessures ou des décès peuvent survenir.

Les utilisateurs doivent être avertis et avoir un bon sens pour détecter et éviter les dangers qu'ils poursraient rencontres lors de l'utilisation de la trottinette E-Twow®.

En utilisant la trottinette E-Twow®, vous acceptez les risques inherents à l'utilisation de ce produit.

NE PAS SUIVRE LES PRECONISATIONS DE CE MANUEL VOUS EXPOSE À DES BLESSURES ET/OU DES ACCIDENTS GRAVES

NE PAS DONNER/PRETER LA TROTTINETTE À UN UTILISATEUR NON AVERTI.

Nos garanties sont conditionnées par le strict respect de nos préconisations. Toute modification faite sur la trottinette fait perdre la garantie du produit.

Les innovations et développements spécifiques de ce manuel sont une création de la société Ecologic. Ils ne peuvent être copies,reauxuts ou réutilisés sans son autorisation.

SECURITE

1. Cet apparéil peut être utilisé par des enfants âgés d'au moins 18 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doit pas être effectués par des enfants sans surveillance. Les enfants ne doivent pas jouer avec l' apparéil.

2. Le poids maximum d'une personne pouvant utiliser la trottinette est de 100 kg.

3. Toujours inspector la trottinette avant son utilisation, notamment la visserie et les pieces susceptibles de se dévisser sur sols dégradés. Ne pas utiliser la trottinette si vous avez des débattements/jeux inhabituels ou des vis dévissees car la trottinette accuse des vibrations pendant son utilisation.
4. Portez un casque de sécurité type velo avec mentionnière, qui protège l'arrière de

votre tête et des gants de protection lors de la conduite. Ne jamais rouler sur la trottinette sans chaussures, avec des sandales ou des talons aiguilles. Ne pas semettre à deux en même temps sur la trottinette.

1. Ne conduisez pas votre trottinette sans être préalablement assure. Rapprochez-vous de votre compagnie pour faire assurer votre trottinette en tant que NVEI.
2. NE PAS FAIRE des actions dangereuses, de sauts, ni de la conduite avec une seule main. Toujours garder les deux pieds sur la trottinette ou sur une forte pente.
3. NE PAS UTILISER la trottinette sur des marches d'une hauteur supérieure à 3 cm car cela peut provoquer un renversement causant des blessures et/ou des dommages au conducteur et/ou à la trottinette ou sur une forte pente.
4. VITESSE = Toujours respecter les règlements en vigueur dans les pays où vous utilisez la trottinette. Limiter la vitesse à 25km/h par mesure de sécurité. Pour les versions qui permettent de rouler au-delà, aller sur circuit ou sur terrain privé. Ne pas

dépasser les 12km/h en conduite de nuit, avec phare allumé. L'usage de la trottinette est interdit sur les voies ouvertes à la circulation. En cas d'accident votre responsabilité pourrait être engagée sur la base de l'art 1382-1383 du code civil.

1. La trottinette ne doit être utilisée avec des températures allant de -5°C et +45°C. En dehors de ces plages de températures vous risquez d'endommager la batterie et l'électronique. La garantie ne pourra pas s'appliquer

2. Utiliser uniquement le chargeur fourni avec le produit pour charger la batterie (l'utilisation d'un chargeur inadapté pourrait causeer de graves dommages à la batterie et pourrait provoquer un incendie).

3. Ne jamais laisser une trottinette en plein soleil. La température au-delà de 50^ provoque des dommages graves pour la batterie et dangereux pour l'utilisateur.

4. Veuillez ralentir ou descendre de la trottinette lorsque les conditions de la route sont mauvaises ou glissantes. Faites attention aux feuilles mortes, bandes blanches, sol mouillé...

5. Vous doivent apprendre à utiliser le frein d'urgence (frein mécanique du garde-boue arrêté) pour anticiper les situations d'urgence ou de défaut du frein électromagnétique kers. Celui-ci étant primordiale.

6. Pour éviter tout dommage aux pieces électriques de la trottinette, ne pas la laver avec de l'eau sous-pressure. La trottinette est étanche suivant le standard IPX4, vous ne devez pas rouler avec la trottinette par forte pluie, ni rouler dans l'eau. La garantie ne serait plus applicable.
7. Le nettoyage et l'entretien par l'usager ne doit pas etre effectués par des enfants sans surveillance.
8. ATTENTION: ne pas utiliser le frein moteur magnétique pendant une longue et/ou forte descente avec votre batterie pleine. Cela surcharge la batterie en énergie non stockable. Utilisez le frein à pied, sinon vous risquez de griller le condensateur de l'afficheur qui fait office de fusible, ce qui ne sera pas pris en garantie.

MODE D'EMPLOI

1. Mise en marche

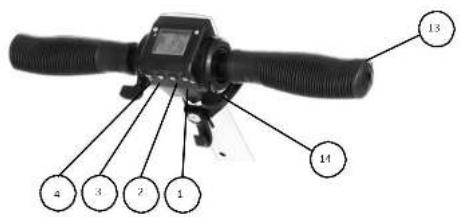

1. Marche/arrêt :

Appuyez sur le bouton (1) pendant 3 secondes, et l'affichage s'allume, indiquant que l'alimentation est allumée. Appuyez pendant 3 secondes si vous souhaitez l'eteindre. L'écran s'eteindra automatiquement si vous ne l'utilise pas pendant 3 minutes.

2. Contrôle de vitesse :

Appuyez sur la gachette droite de l'accélérateur pour contrôle la vitesse (10).

3. Freins Electromagnétiques à récapération d'énergie KERS :

La gâchette de gauche active le frein KERS à récapétation d'énergie. (9)

NOTA :

VOUS DEVEZ VOUS ENTRAINER À UTILISER ÉGALEMENT LE FREIN ARRIÈRE DE SECURITÉ POUR ANTICIPER LES SITUATIONS D'URGENCE OU D'ABSENCE DU KERS. "L'utilisateur doit être capable d'utiliser le frein mécanique en priorité dans les situations d'urgence, avant l'utilisation du frein électronique kers NE PAS UTILISER LE KERS EN FORTE DESCENTE LORSQUE LA BATTERIE EST TOTALEMENT CHARGEE, UTILISEZ LE FREIN A PIED SINON L'ENERGIE ACCUMULEE PEUT FAIRE GRILLER L'AFFICHEUR.

4. Klaxon :

Lorsque l'alimentation est activée, appuyer sur le bouton du klaxon pour le faire fonctionner. (4)

5. Phare à LED avec capteur de luminosité (3):

En mode « manuel » : si nécessaire appuyer sur le bouton Marche / Arrêt de la lumière et il y aura une icône sur l'écran indiquant les lumières allumées. Appuyez de nouveau sur le bouton lorsque vous n'avez plus besoin de l'éclairage. Appuyez sur le bouton d'éclairage quelques secondes pour utiliser l'éclairage automatique. La lumière s'allumera automatiquement en mode

« Lumière automatique », lorsque le capteur détecte une faible luminosité ambiente, jusqu'à ce que le logo « auto » disparaisse de l'écran.

6. Totalisateur kilométrique : (8)

Lorsque l'écran est allumé, il affiche deux modes : ODO (kilométrage total) et TRIP (kilométrage journalière). Vous pouvez le modifier en appuyant sur le bouton de configuration en mode « TRIP », appuyer sur le bouton de réglage « S » pendant 3 secondes et cela effacera le parcours du jour.

7. Urgences :

En cas d'urgence, lors de la conduite, utiliser le frein arrêté à pied.

8. Stabilité:

Attention lors du piage et du dépliage ou alors lors du stationnement à la stabilité de la trottinette en l'absence de béquilles.

Menu de limitation de vitesse

1. Pour configurer la limitation de vitesse :

eteindre l'ecran
maintenir enfoncée de la gachette du frein,

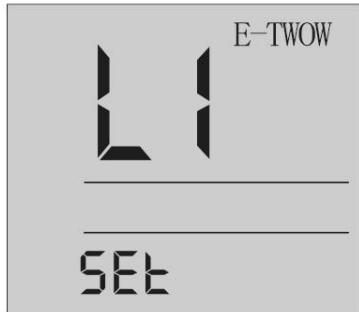

allumer l'écran : l'écran va afficher « L1 »

1. Pour se déplacer dans le menu, appuyez sur le bouton [LIGHT] L1-L2-L3-L4-L5 :

2. pour configurer la nouvelle limitation de vitesse, appuyez sur le bouton [ SET]

3. pour finaliser les réglages, relâchéz la gâchette de frein

Menu des paramètres

1. Pour configurer l'un de ces programmes :

allumez l'ecran,
- appuyez et maintainir la gâchette de frein,

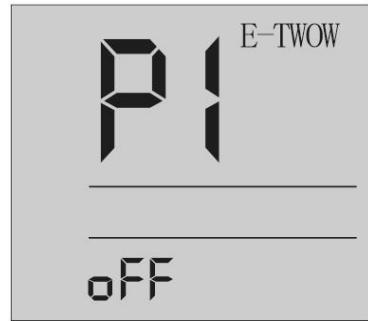

- appuyez sur le bouton [POWER] : l'écran affichera : P1.

1. Pour se déplacer dans le menu, appuyez sur le bouton [LIGHT] P1-P2-P3:

2. pour configurer la nouvelle valeur, appuyez sur le bouton [SET],

3. pour finaliser le réglage, relâchez la gâchette de frein.

Codes d'erreur :

E1

Protection contre les surintensités (le moteur ne rouge pas plus de 4 secondes). Cette erreur s'efface après la libération de l'accelération. Si ce n'est pas le cas, contactez votre service SAV.

E2-E4

Erreur de communication (aucune communication pour plus de 400ms). Cette erreur s'efface lors du démarrage de la communication. Si ce n'est pas effacé contactez votre service SAV.

E3

• Erreur de surtension (surchauffe de l'afficheur dû à l'usage intempestif du frein KERS). Dans ce cas contactez votre service SAV.
• Écran noir. Exposition sous le soleil trop longtemps. Placez-le dans l'ombre et il revient à la normale après une certaine période de temps. Si c'est pas le cas, contactez votre service SAV.

L1= Limiter la vitesse à 6km/h

L2= Limiter la vitesse à 12km/h

L3= Limiter la vitesse à 20km/h

L4= Limiter la vitesse à 25km/h

L5= Limiter la vitesse à 30km/h

Menu fonction Zéro Start

Pour configurer la fonction Zéro Start : (c'est une fonction de sécurité pour éviter qu'elle démarre par inadvertance lorsqu'une personne (ex : enfant) appuie sur la gachette d'accélération) : Pour activer ou désactiver l'anti-demarrage :

• étéindre la trottinette
• appuyer sur la gâchette de freinage et la maintenant appuyée jusqu'à la dernière étape
• allumer la trottinette en maintainant la gâchette de freinage appuyée
  appuyer 3 fois sur la gachette d'accelération en maintainant la gachette de freinage appuyée
  lacher la gachette de freinage

Menu compteur kilométrique

Lorsque l'écran est allumé, deux modes sont possibles :

ODO (kilométrage total)
TRIP (kilométrage journalier).
- Pour réinitialiser le compteur en mode « TRIP », appuyer sur le bouton de réglage « S » pendant 3 secondes et cela effacera le parcours du jour.

DEPLIAGE

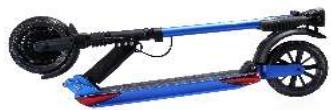

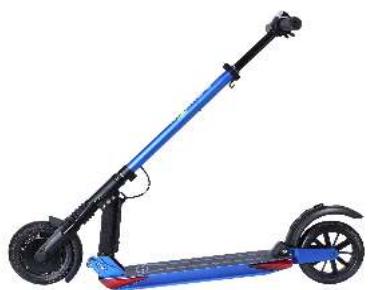

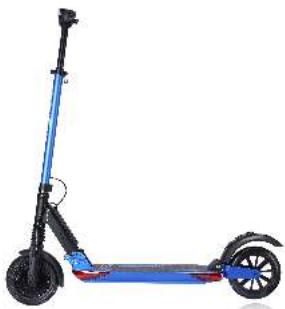

1. Étape de dépliage (partie 1)

(Trottinette entièrement pliee)

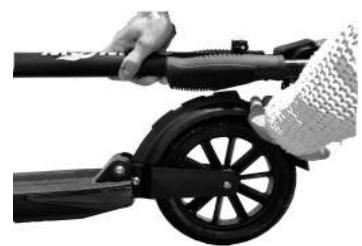

1. Afin d'assurer la stabilité de la trottinette lors de l'ouverture la mesure sur la béquille naturelle puis mesure une main sur la colonne de direction et avec l'autre main appuyez sur le garde-boue de frein arrêté comme sur la figure (b) jusqu'à ce que le crochet de piage soit relichéé.

(figure B)

1. Relevez les deux poignées du guidon en position de conduite en mettant un pied sur la trottinette, figure (c) ensuite, soulevez le guidon jusqu'à ce qu'ilatteigne la position normale et que le boulon de verrouillage soit en place comme dans la figure (d). Assurez-vous que le verrou est bloqué, comme dans la figure (e 1 et 2.)

figure (c)

figure (d)

figure (e 1 et e 2)

Vous doivent tous regardre le claquement de la languette rouge à l'ouverture de la trottinette (e), c'est la garantie que le système de pliage est correctement verrouillé. Dans le cas contraire, ne pas rouler et contactez votre SAV.

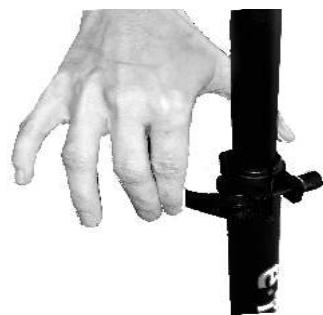

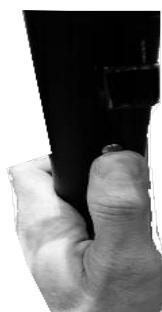

1. Pour déployer la colonne de direction à la bonne hauteur, appuyez sur le bouton illustré de la figure (f) et fixez-le dans l'un des deux trous, selon vos besoin. Verrouillez ensuite le collier de serrage (g).

. figure (f)

. figure (g)

Si vous ne verrouillez pas le collier de serrage correctement, le bouton poussoir peut-être sectionné par la colonne de direction.

4.La trottinette est entierement deployee.

PLIAGE

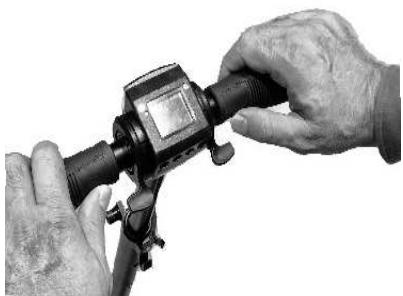

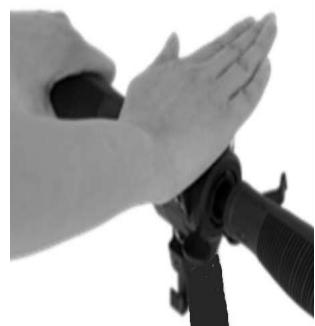

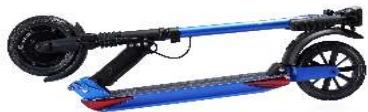

2. Étape de pliage (partie 1) :

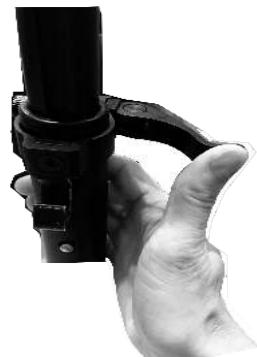

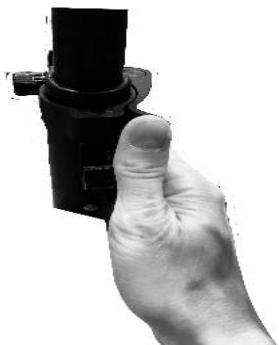

1. Mettre la trottinette sur la bequille stabilisatrice, ouvre le collier de serrage comme indiqué sur la figure (a & b).

figure (a)

figure (b)

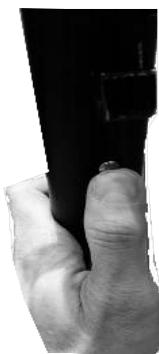

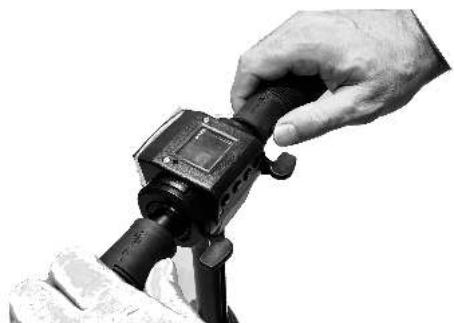

1. Appuyez sur le bouton 1 de la colonne de direction, comme montré dans la figure (c) et appuyez sur le guidon comme indiqué sur la figure (d) pour le rentrer

figure (c)

figure (d)

3.Appuyez sur la languette rouge avec le bout du pied tout en poussant simultanément avec vos mains sur les poignées la colonne de direction vers l'avant, comme illustré à la figure (e) puis rabattre les poignées en tirant fort vers l'extérieur et en appuyant sur les boutons dans les poignées pour les libérér (f) et (g), puis repliez la colonne en la ramenant vers vous jusqu'à ce que le crochet de piage attaigne l'ouverture située sur le gardeboue arrêté comme indiqué en détaïl sur la figure (h).

figure (e)

figure (f)

figure (g)

figure (h)

Pendant le piage et le dépliage ne pas mettre les mains au niveau du système de piage, vous pouvez vous coincer les doigts.

UTILISATION DE LA TROTTINETTE

1. conduite :

1. Se preparer!

1. Choisissez un lieu approprié à la conduite. Durant la première utilisation, utilisez votre trottinette dans un endroit dégagé de tout obstacle, afin de prendre en main l'accelération, le freinage, les virages... tout en gardant bien les deux mains sur le guidon. L'utilage de la trottinette électrique peut engendrer des vibrations importantes et des chocs en fonction de la surface sur laquelle on l'utilise.
2. Dépliez la trottinette conformément aux instructions de ce manuel et assurez-vous d'avoir bien entendu le claquement à l'ouverture.
3. Reglez le guidon à la hauteur appropriée selon votre taille.

PREMIÈRE UTILISATION: lorsque vous achetez la trottinette électrique E-TWOW®, avant la première utilisation, chargez la batterie complètement. La batterie E-TWOW® peut être rechargée à tout moment.

2. Commencer

1. Appuyez sur le bouton d'alimentation pour démarrer. L'écran d'information s'allume. La trottinette est en route.
2. Mettez un pied sur le plancher de la trottinette, regardez bien devant. L'autre pied pourra à tout moment être posé par terre à l'arrêt uniquement, il sert aussi pour l'équilibre.

3. Appuyez doucement sur la gachette d'accelerateur (10) avec le pouce droit, la trottinette va avancer immédiatement. Faîtes attention car c'est un entrainment direct, la sensation de vitesse apparaitès le départ. La vitesse d'accelération dépend de la pression exercée sur l'accelerateur. Plus vous pressez dessus, plus la vitesse augmente. Dés que vous relâchez, la vitesse se réduit.

4. Les freins (pour ralentir ou stopper la trottinette), appuyez soit sur :

5. le frein mécanique : les trottinéttes E-Twow® ont également un frein mécanique qui s'active en appuyant avec le pied sur le garde-boue arrrière. Utilisez en priorité le frein mécanique, le frein électromagnétique kers est a utilisé en second.

6. le frein électromagnétique : en appuyant sur la gâchette gauche (9) le frein s'activera tout en rechargeant votre batterie. Plus vous appuyez sur la gâchette, plus la force de freinage rechargera votre batterie.

7. Pour l'option Kit frein tambour : il est disponible sur le site e-twow.fr dans la partie accessoires.

8. Le régulateur de vitesse :

Cette option permet à l'utilisateur de régler et deMAINTRER une vitesse constante, sans MAINTRER le levier d'accelération enfoncé. Maintenez l'accelération à la même vitesse pendant 5 secondes et le régulateur sera enclenché. Vous pouvez aussi facilement désactiver la fonction en appuyant délicatement sur le levier de freinage ou d'accelération. La fonction de régulateur de vitesse n'est pas activée par défaut, vous nevez l'activer après l'achat de la trottinette. Cette fonction peut être activée ou désactivée à partir de l'unité de commande centrale, selon les besoins de l'utilisateur.

1. La fonction « zéro start » économique +20% de batterie :

Cette fonction est conçue pour la sécurité et de gain d'énergie (jusqu'a +20% de gain sur votre autonomie). L'option permet d'activer l'accelération uniquement si la trottinette est d'abord poussée avec le pied. La fonction de démarriage « zéro start » n'est pas activée par défaut. Vous doivent l'activer après l'achat de la trottinette. Cette fonction peut être activée ou désactivée à partir de l'unité de commande centrale, selon les besoin de l'utilisateur. De ce fait, la trottinette ne peut pas de déplacer toute seule.

6 La limitation de la vitesse maximale :

Les pays ont une législation qui impose une limitation de vitesse pour les vehicules électriques. Une fois que la vitesse maximale est réalisée par l'utilisateur, la trottinette ne dépassera pas cette vitesse. Les options de limite de vitesse maximale sont de 6km / h , 12km / h , 20km / h , 25km / h , 30km / h . Cette fonction peut être activée ou désactivée à partir de l'unité de commande centrale, selon les besoin de l'utilisateur

2. batterie et chargeur :

Batterie :

Utiliser uniquement le chargeur fourni avec le produit pour charger la batterie (l'utilisation d'un chargeur inadapté pourraitcauseer de graves dommages à la batterie et pourrait provoquer un incendie)

NE PAS PRENDRE le chargeur d'un autre modele de la gamme E-TWOW.

NE PAS SORTIR la batterie de son compartment sans avoir contacté un revendeur E-TWOW - La batterie doit être changée par votre revendeur E-TWOW uniquement.

NE JAMAIS LAISSER une batterie en charge sans surveillance.

NE PAS EXPOSER la trottinette statique au soleil.

NE PAS UTILISER la trottinette sous une forte pluie, malgré les caches sur le compartment batterie ou le connecteur du charge.

Avertissement : pendant les périodes d'inactivité, conservez TOUJOURS la batterie à mi charge et chargez minimum une fois par mois 15 minutes env. même si vous n'utilise pas la trottinette, pour maintainir la batterie

complètement fonctionnelle et prolonger sa durée de vie. En hiver, vérifie la puissance de la batterie et rechargez-la si nécessaire.

CETTE TROTTINETTE CONTIENT DES BATTERIES LITHIUM QUI DOIVENT ÉTRE RECYCLÉES DE FACON SûRE.

Recyclage : la batterie doit être retiree par un revendeur E-Twow avant d'être mise au rebus. Avant de rapporter votre

trottinette chez votre revendeur, pensez à l'éteindre et la débrancher de la prise de courant.

Chargeur :

La société fournit un chargeur dédié qui dispose d'une fonction de protection de charge : lorsque la batterie est chargée à 100% . Le temps de chargement varie de 2h à 4h suivant le modele.

Le chargeur de la batterie doit TOUJOURS être branché sur la prise murale AVANT d'être branché sur la trottinette. Sinon des étincelles de surtension pourraient endommagées le chargeur et/ou le contrôleur.

Levoyant de la batterieonne au vert quand celle-ci est complètement chargée.Toutes les 10 à 20 charges la batterie doit rester en charge 4h après le passage du témoin au vert pour rééquiliber les cellules.

Les chocs entraîneront des dommages au chargeur qui ne sont pas couverts par la garantie.

3. maintenance :

Lubrification et contrôle :

Ajoutez une petite quantité de graisse ou de lubrifier sur l'amortisseur arrrière et sur les articulations de la trottinette électrique, tous les six mois, en position piée de la trottinette, ou si vous entendez des grincements.

En utilisation fréquence ou sur sol dégradé, vérifie avec un outil les vis de la trottinette tous les mois pour vous assurer qu'elles ne se dévissant pas.

En cas d'endommagement du cableouple externe, celui-ci doit'être remplaced par le constructeur ou son agent ou par une personne qualifiée dans le but d'éviter tout danger.

Stockage :

1. Ne pas ranger, ni garer la trottinette longtemps au soleil (meme dans le coffre de votre voiture). La batterie ne doit pas etre exposée à des températures supérieures à 50^ cela pourrait l'endommager gravement.

2. Ne pas laisser votre trottinette dans des endroits humides.

3. Veuiller la stocker dans un environnement sec et chaud, à l'abri du brouillard et de l'humidité, avec une température constante d'au moins 15^ .
4. Gardez la trottinette propre et au sec.

Gardez le carton et l'emballage dans lesquels vous avez reçu la trottinette. Ces derniers pourront vous servir pour transporter votre trottinette ou pour la renvoyer en cas de problème.

Nettoyage :

1. Avant de nettoyer vérifier que votre trottinette est éteinte et débranchée, que la prise de chargement de la batterie soit bien remise afin d'en assurer l'étanchéité.
2. Utilisez un chiffon humide et un détergent doux pour les parties extérieures. Ne pas lavez avec sous-pression.
3. Utilisez un chiffon humide et un détergent doux et ne pas laver avec un tuyau d'arrosage ou un système à haute pression.

En cas de panne ou d'accident :

1. Éteignez votre trottinette.
2. Rapatriez-la dans un endroit sécurisé (point de vente, chez soi...).
3. Contactez votre revendeur ou le service après-vente.

SPECIFICATIONS

Eco + :

Taille	Position dépliée	940 x 1160 x 135 mm
	Position pliée	945 x 300 x 135 mm
	Poids	10.7 kg
	Charge maximale	100 kg
Performance	Vitesse	25 km/h
	Pente maximale	15,00%
	Autonomie	20-30 km
Batterie	Type	Lithium Polymère
	Capacité	24V 6.5ah
Moteur	Moteur	350 w
Chargeur	Tension d'entrée	220 V 2a
	Temps de chargement*	3 à 4 heures

Booster Plus :

Taille	Position déplée	940 x 1160 x 135 mm
	Position plée	940 x 330 x 150 mm
	Poids	10.8 kg
	Charge maximale	100 kg
Performance	Vitesse	25 km/h
	Pente maximale	15,00%
	Autonomie	20-30 km
Batterie	Type	Lithium Polymère
	Capacité	33V 6.5ah
Moteur	Moteur	500 w
Chargeur	Tension d'entrée	220 V
	Temps de chargement*	2 à 3 heures

Booster S+

Taille	Position dépliée	940 x 1160 x 135 mm
	Position pliee	940 x 300 x 150 mm
	Poids	10.9 kg
	Charge maximale	100 kg
Performance	Vitesse	25 km/h
	Pente maximale	Jusqu'à 23%
	Autonomie	30-35 km
Batterie	Type	Li-ion Samsung
	Capacité	36 v 8,7 ah
Moteur	Moteur	575 W
Chargeur	Tension d'entrée	220 V
	Temps de chargement	2 à 3 heures

Booster V confront:

Taille	Position dépliée	940 x 1160 x 133 mm
	Position pliee	940 x 300 x 135 mm
	Poids	10.9 kg
	Charge maximale	100 kg
Performance	Vitesse	25 km/h
	Pente maximale	Jusqu'à 23%
	Autonomie	35-40 km
Batterie	Type	Lithium Ion 36v 10.5ah
	Capacité	36v 10.5ah
Moteur	Moteur	575 w 36V Brushless DC
Chargeur	Tension d'entrée	220 V
	Temps de chargement	2 à 3 heures

Monster comfort :

Taille	Position dépliée	940 x 1160 x 135 mm
	Position pliée	940 x 300 x 150 mm
	Poids	10.9 kg
	Charge maximale	100 kg
Performance	Vitesse	25 km/h
	Pente maximale	Jusqu'à 25%
	Autonomie	25-35 km
Batterie	Type	Samsung
	Capacité	36 v 10.5ah
Moteur	Moteur	800 W
Chargeur	Tension d'entrée	220 V
	Temps de chargement	2 à 3 heures

RAPPEL DES POINTS ESSENTIELS DE SECURITE À SIGNER

SECURITE BATTERIE

1. Ne jamais laisser sa trottinette statique au soleil de façon prolongée.
2. Ne jamais laisser une trottinette en charge sans surveillance.
3. Ne jamais charger sa trottinette avec un autre chargeur.
4. Ne jamais démonter/bricoler une batterie.
5. Ne pas rouler dans l'eau, ni sous forte pluie.

SECURITE CONDUITE

1. Toujours entendre le clac de sécurité à l'ouverture de la trottinette.
2. S'entrainer à l'utilisation du frein de sécurité arrêté à pied.
3. Respecter la reglementation de conduite en vigueur localement.
4. Le port du casque et des gants de protection sont fortement recommandé.
5. Ne pas utiliser en mode freestyle, ni pour faire de sauts.

SECURITE ENTRETIEN

1. Vérifier à chaque usage sur les premiers 100m les joys/débattements anormaux et vérifie les visseries, notamment pour la roue arrrière et l'amortisseur avant.

SECURITE UTILISATEUR & PRODUIT

1. Avoir +18ans, respecter les consignes de poids, ne pas utiliser à deux,
2. Ne pas freiner au frein à gachette en descente avec une batterie chargée pleine, mais au frein à pied sinon vous risquez de griller le condensateur de l'afficheur, ca ne sera pas pris en garantie.
3. Position de conduite : ' NE PAS avoir les pieds joints, vousdezavoir les pieds alignés ET en épi, avec les talons au centre du plancher.
4. Lors des freinages et accélérations, LE POIDS DU CORPS NE DOIT PAS FORCER SUR LES POIGNEES. VOUS RISQUEZ D'ETRE FACILEMENT MIS EN DESÉQUILIBRE ET VOUS FRAGILISEZ LA POTENCE AINSI QUE LE SYSTEME DE PLIAGE.

Pour plus d'informations sur la bonne position, contactez votre revendeur ou E- TWOW France via le site web www.e-twow.fr rubrique_infos/tutoriels

1. NE PAS préter, donner, vendre votre trottinette E-TWOW sans avoir transmis à son utilisateur le manuel utilisateur.
2. Suivre et (faire) replir le carnet d'entretien

SIGNATURE(S) NOM(S) PRENOM(S) DATE(S)

1°

2^

PREMIÈRE REVISION DES 100 à 200 premiers km ou 6 mois au premier échu (par un professionnel ou par soi-même)

Date / Cachet professionnel / nom / signature

Km

POINTS DE CONTRÔLÉ À VÉRIFIER LORS DES RÉVISIONS

Tutoriels disponibles sur www.e-twow.fr dans la rubrique_infos/tutoriels

1. tenue des visseries à vérifier au tournevis/clef alen/clef plate : 2 vis roue Ar, visserie fourche ar, 6 vis du square tube, 2 grosses vis amortisseur Av haut + bas, vis axe central amortisseur Ar, 4 vis couvercle display, 4 vis garde-boue ar + cache cables av, 12 vis flasque roue moteur, 4 vis contrôleur, 2 vis bague serrage bas de colonne, vis bague serrage haut colonne, 2 écrou moteur, 2 vis axes av/ar,

2. état roulements (moteur, roue av, bague direction),

3. jeu axe central amortisseur ar, jeu entreprises fourche ar, jeu cage roulement amortisseur av, jeu barre de direction, jeu roue moteur,
4. divers : goupilles de poignées qui dépassent, usure grip de deck, usure pneu av/pneu ar, sticker protection prise diagnostic contrôleur + sticker protection connecteur moteur, graissage si bruits amortisseur ar - roue av - roue ar, languette de prise chargeur sur contrôleur, bille réglage colonne ;
5. contrôles visuels bas colonne (sortie cable de la colonne), square tube, oreilles, fourche av et fourche ar, Axe piage avant totalement enforcé dans les gorges les oreilles et centré latéralement, centrage lésral axe ar,
6. vérification étanchéité comportement batterie (optionnel pour première révision) et siliconage supplémentaire extérieur,
7. débattement/état amortisseur av et ar

P.S. 1 av = avant / ar = arrête
P.S. 2 après première vérification du serrage des vis, le contrôle suivant ne nécessite pas de serrer fort pour la vérification.

Les premiers serrages en revanche, doivent être fait de façon ferme mais sans excès, suivant le tutoriel créé sur le site www.e-twow.fr dans la rubrique_infos/tutoriels.

RéVISION DES 1000km OU 1an au 1er échu

Obligatoirement par un professionnel sous peine de déchéance de la garantie

Date / cachet professionnel / nom /signature

Km

REVISION DES 2000KM OU 2ans au 1er échu (par un professionnel ou par soi-même)

Date / cachet professionnel / nom / signature

Km

REVISION DES 3000KM

Date / cachet professionnel / nom / signature

Km

REVISION DES 5000KM

Date / cachet professionnel / nom / signature

Km

REVISION DES 10.000KM

Date / cachet professionnel / nom / signature

KM
