Type de produit	Trottinette électrique
Marque	E-TWOW
Modèle	BOOSTER PLUS EVOLUTION 2019 NOIRE
Dimensions (dépliée)	940 x 1160 x 135 mm
Dimensions (pliée)	940 x 330 x 150 mm
Poids	10,7 kg
Charge maximale	100 kg
Vitesse maximale	30 km/h
Autonomie	20 à 25 km
Type de batterie	Lithium-ion polymère (Li-po)
Tension batterie	24 V
Capacité batterie	6,5 Ah
Temps de charge	3 à 4 heures
Type de moteur	Brushless DC (sans balais)
Puissance moteur	500 W max
Système de freinage	Frein magnétique à récupération d'énergie + frein mécanique arrière
Pliage	Oui, pliage en plusieurs étapes
Éclairage avant	LED avec mode automatique et manuel
Klaxon	Oui
Affichage	LCD (vitesse, batterie, distance, température)
Garantie moteur	2 ans
Garantie batterie	1 an
Entretien recommandé	Lubrification des poignées tous les 6 mois, vérification des vis
Sécurité	Port du casque recommandé, ne pas utiliser sous la pluie, éviter les températures < -5°C
Étanchéité	Non étanche (éviter les flaques > 3 cm)

FOIRE AUX QUESTIONS - BOOSTER PLUS EVOLUTION 2019 NOIRE E-TWOW

Comment déplier la trottinette E-TWOW BOOSTER PLUS EVOLUTION ?

Pour déplier la trottinette, appuyez sur le frein arrière jusqu'à ce que le crochet de verrouillage se détache. Soulevez le guidon jusqu'à ce que le boulon de verrouillage avant se mette en place. Ensuite, levez les deux poignées en position d'utilisation. Ajustez la hauteur du guidon et fermez le levier de verrouillage. Assurez-vous que le boulon est bien clipsé.

Comment plier la trottinette ?

Pour plier la trottinette, ouvrez le levier de verrouillage, appuyez sur le bouton rouge et poussez le guidon vers le bas. Tirez les poignées vers l'extérieur puis vers le bas. Poussez le guidon vers l'avant tout en appuyant sur le levier de pliage jusqu'à ce que le crochet s'accroche sur le boulon du frein arrière.

Comment modifier les réglages d'usine (affichage et éclairage) ?

Pour accéder aux réglages, appuyez simultanément sur le bouton interrupteur et le bouton de réglage (S) jusqu'à voir P0. Utilisez le bouton (S) pour basculer entre P0 et P1. Pour P0, vous pouvez choisir km/h et °C (P0_0) ou mile/h et °F (P0_1). Pour P1, choisissez éclairage manuel (P10) ou automatique (P11). Modifiez la valeur avec le bouton interrupteur et validez avec (S).

Comment charger la batterie correctement ?

Branchez le chargeur fourni sur une prise 220V, puis sur l'entrée de charge située sous la colonne de direction. La lumière rouge indique la charge, la lumière verte indique la charge terminée. Il est recommandé de charger la batterie après chaque trajet de plus de 2 km et d'attendre au moins 15 minutes après utilisation. Ne chargez pas immédiatement après une descente si la batterie est pleine.

Que faire si l'écran LCD devient noir ?

Si l'écran LCD devient noir, cela peut être dû à une exposition prolongée au soleil. Placez l'écran à l'ombre, l'affichage devrait redevenir normal. Si le problème persiste, vérifiez les contacts et rechargez la batterie. Si rien ne fonctionne, contactez votre revendeur.

Quelle est la procédure de freinage d'urgence ?

En cas d'urgence, utilisez le frein mécanique arrière. Celui-ci actionne simultanément le frein magnétique avant. Attention, l'utilisation fréquente du frein mécanique à pleine vitesse peut user la roue arrière. En utilisation normale, privilégiez la gâchette de freinage (gauche) pour un freinage progressif.

Comment entretenir la batterie pour prolonger sa durée de vie ?

Pour prolonger la durée de vie de la batterie lithium-ion, évitez de la décharger complètement. Rechargez-la après chaque trajet de plus de 2 km. Attendez 15 minutes après utilisation avant de la recharger. Si vous n'utilisez pas la trottinette pendant longtemps, rechargez la batterie tous les 3 mois.

Quelles sont les précautions de sécurité à respecter ?

Portez un casque et des protections. Ne roulez pas sur des terrains inadaptés (sable, boue, neige). Évitez les flaques de plus de 3 cm et la pluie. Ne dépassez pas 20 km/h par précaution, surtout de nuit. La trottinette est interdite aux mineurs et ne peut pas transporter deux personnes. Respectez la législation locale.

Quelle est la garantie et que couvre-t-elle ?

La garantie standard couvre le moteur pendant 2 ans, le contrôleur, chargeur, batterie et structure pendant 1 an, et l'affichage et l'accélérateur pendant 6 mois. Les dommages dus à une utilisation non conforme, une mauvaise maintenance ou un accident sont exclus. Contactez votre revendeur pour toute réclamation.

Puis-je utiliser la trottinette sous la pluie ?

Non, la trottinette E-TWOW n'est pas étanche. Ne roulez pas sous la pluie et évitez les flaques de plus de 3 cm. L'eau peut endommager les composants électroniques et annuler la garantie.

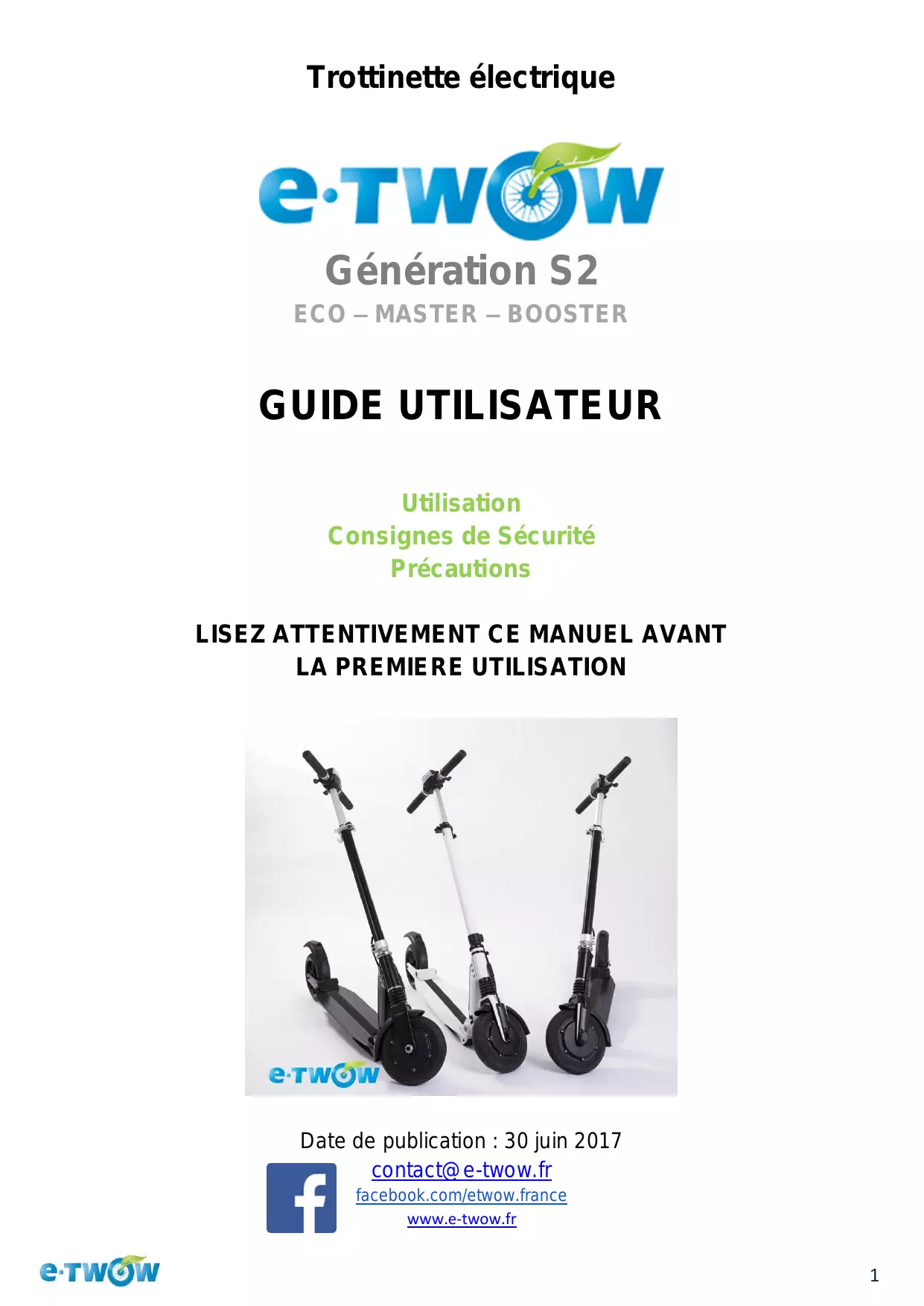

MODE D'EMPLOI BOOSTER PLUS EVOLUTION 2019 NOIRE E-TWOW

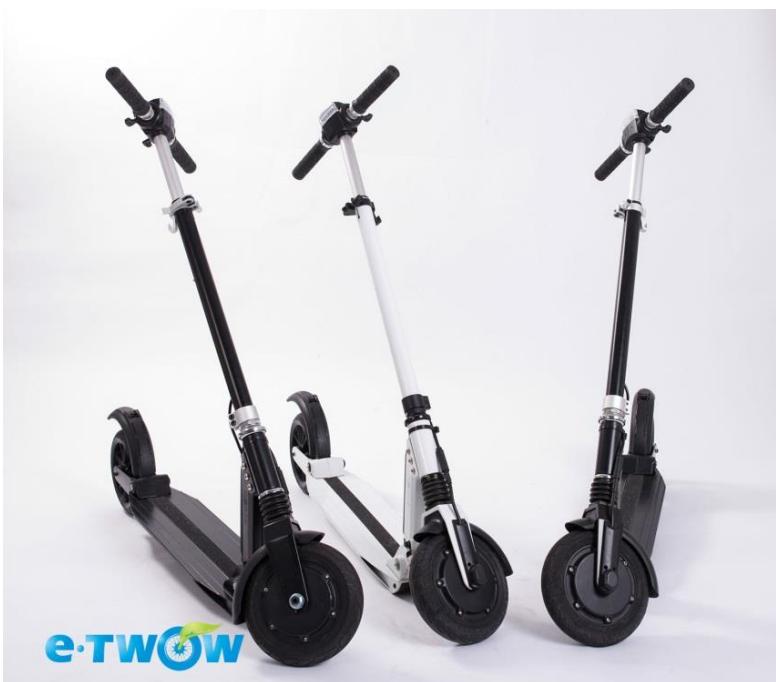

Trottinette électrique

Génération S2

ECO - MASTER - BOOSTER

GUIDE UTILISATEUR

Utilisation

Consignes de Sécurité

Précautions

LISEZ ATTENTIVEMENT CE MANUEL AVANT LA PREMIERE UTILISATION

Date de publication : 30 juin 2017

SOMMAIRE

PIECES PRINCIPALES 3

SECURITE 4

PLIAGE/DEPLIAGE 5

Phases de pliage 5

Etapes de piage 6

7

FONCTIONNEMENT 8

Differentes parties du guidon 8

Instructions d'utilisation 8

Afficher et modifier les réglages d'usine 10

UTILISATION 11

Première Utilisation 11

Démarrage 11

Freinage 11

BATTERIE ET CHARGEUR 12

Batterie 12

Chargeur 12

Instructions de charge 12

MAINTENANCE 13

Lubrification 13

Batterie 13

Placement et entretien 13

DIAGNOSTIC DES PANNES 14

SPECIFICATIONS DU PRODUIT 15

ASSURANCE QUALITE 16

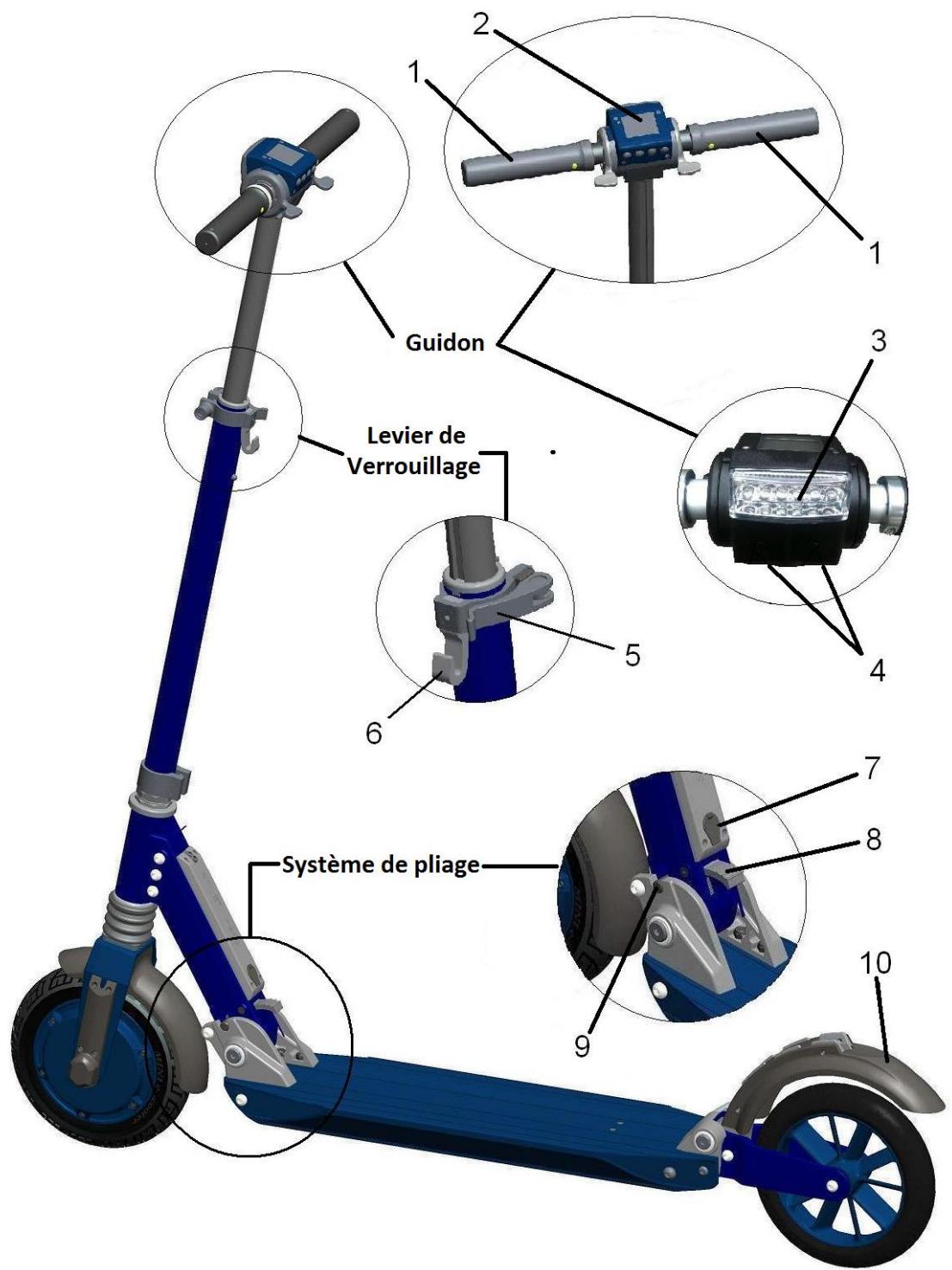

PIECES PRINCIPALES

1. Guidon
2. Console et boutons
3. Eclairage LED
4. Klaxon

5. Anneaux de serrage

6. Crochet de piage

7. Entrée recharge batterie
8. Levier de piage
9. Boulon de blocage
10. Frein mécanique arrière

SECURITE et PRECAUTIONS

Interdictions :

1. Ne pas utiliser le frein lorsque la batterie est pleinement chargée. Le frein ne saura pas où libérer l'énergie récepérée. Si le parcours débute par une pente descendante, descendre la pente avec trottinette éteinte et utiliser le frein mécanique arrêté.
2. Ne pas franchir les troitoirs rabaissé ou escaliers de plus de 3 cm, la trottinette se penchera vers l'avant et vous tomberez la tête en premier.
3. Ne pas utiliser la trottinette lorsque la température est inférieure à -5 °C.
4. Ne pas utiliser sur terrain huileux et sur de la neige.
5. La trottinette n'est pas étanche. Ne pas rouler sur flaques d'eau de plus de 3 cm de hauteur ou l'arroser avec de l'eau.
6. Ne pas rouler avec la trottinette électrique sous la pluie
7. Ne pas utiliser la trottinette sur les terrains inadaptés comme le sable, la boue, les terrains défoncés...vous doivent descendre de la trottinette

Précautions

1. Produit pour adulte et non pour mineur. Ne pas monter à 2 sur la trottinette.
2. SAUTS INTERDITS. Passer les obstacles de plus de 3cm au ralenti, sinon vous risquez de casser des pièces de la trottinette
3. Le port du casque et autres protections (gilet jaune) sont fortement conseillés pendant l'utilisation de la trottinette.
4. Produit interdit sur les voies de circulation automobile ou terrains dangereux. Respecter la législation en vigueur.
5. Essayer la trottinette sur un espace étendu avant usage au quotidien
6. Circular lentement ou descendre sur revêtement de très mauvaise qualité.

7. La vitesse maximale en pente est de 27-30 Km/h. Par précaution éviter de dépasser la vitesse de 20 Km/h. L'usage en soitée est déconseilé, si nécessaire, limiter la vitesse à 15 Km/h et utiliser l'éclairage LED avant.

8. Eviter d'utiliser la trottinette en soit et de nuit, la taille des roues rends la conduite plus dangereuse en cas de rencontres avec un obstacle

PLIAGE / DEPLIAGE

Phases de piage

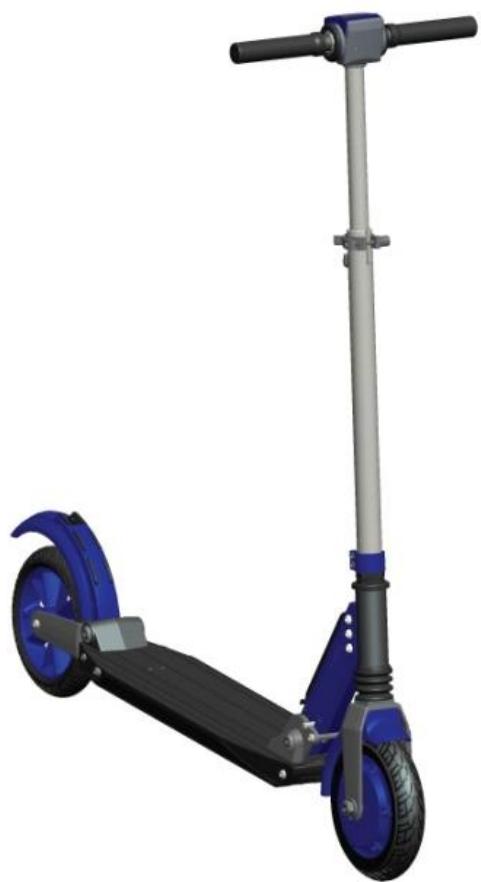

A - Déplié

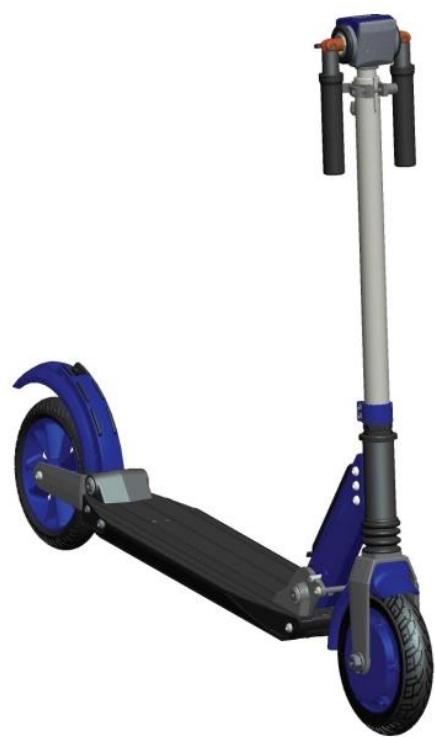

B - Guidon plié

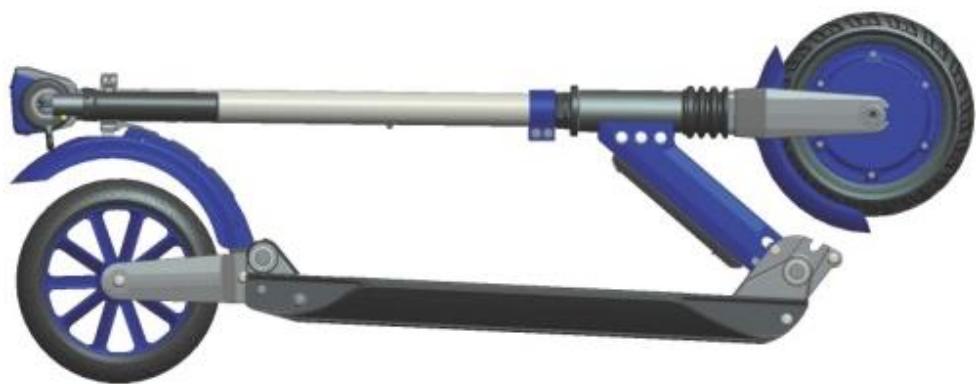

C - Entièrement plié

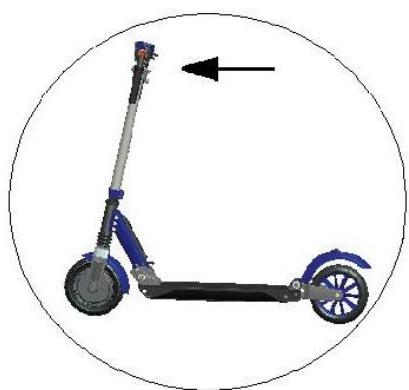

Etapes de piage

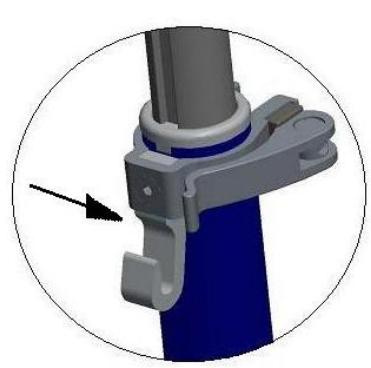

1. Ouvrir le levier de verrouillage, dans la direction de la flèche comme indiqué dans l'image (a).

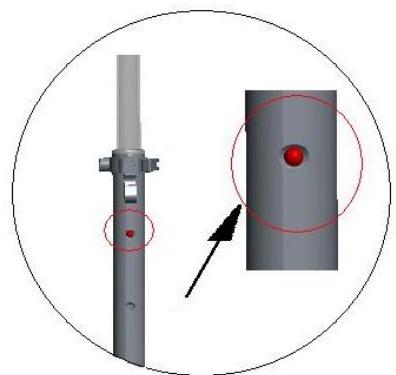

2. Appuyer sur le bouton rouge, image (b), pousser en même temps le guidon vers le bas comme indiqué sur l'image (c) puis fermer le levier de verrouillage.

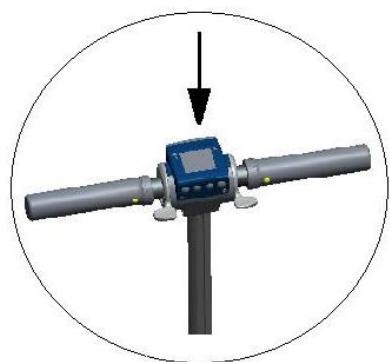

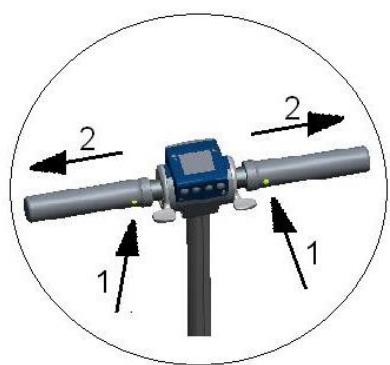

3. Tenir les poignées du guidon avec les deux mains, appuyer sur les boutons (1) cachés sous les poignées comme indiqué sur l'image (d) et tirer les poignées au maximum vers l'extérieur puis vers le bas. A la fin du pliage, les poignées doivent être positionnées comme indiqué sur l'image (e)
4. pousser le guidon vers l'avant, et appuyer en même temps sur le levier de pliage dans la direction indiquée par une flèche sur l'image (f)

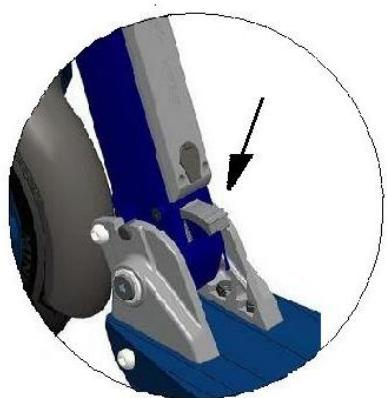

5. Continuer à plier la trottinette jusqu'à ce que le cochet de verrouillageatteigne et s'accroche sur le boulon du frein arrière

a

b

C

d

e

f

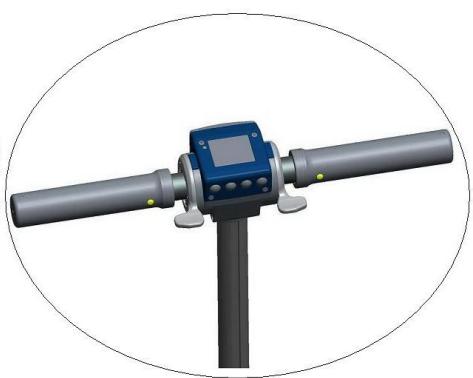

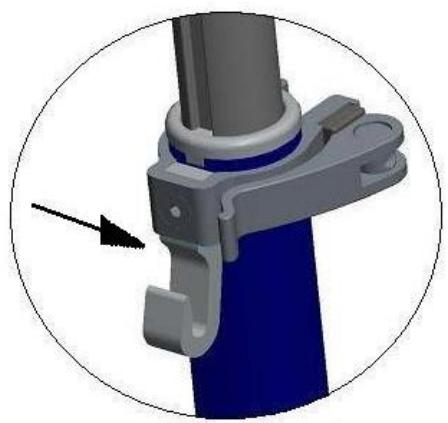

Etapes de dépliage

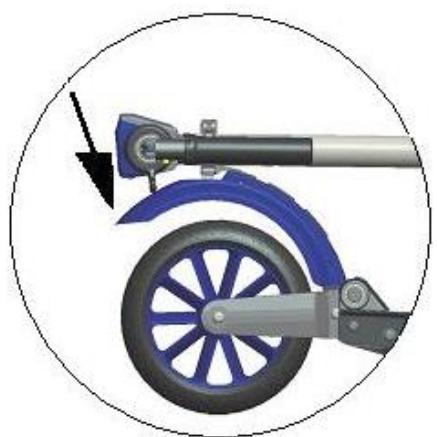

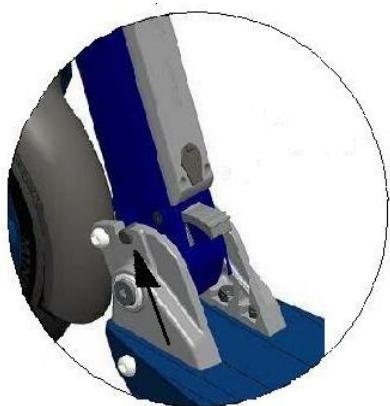

1. Appuyer sur le frein arrière dans la direction indiquée par la flèche dans l'image (a) jusqu'à ce que le crochet de verrouillage se détache du frein arrrière. Soulever le guidon jusqu'à ce qu'il attaigne la position de fonctionnement et que le boulon de verrouillage avant se mette en place, comme indiqué dans l'image (b). Attention, a bien vérifier que le boulon est entièrement clipse, si ce n'est pas le cas, la trottinette peut se replier en roulant.
2. Lever les deux poignées jusqu'à ce qu'elles se mettent en position d'utilisation, comme indiqué dans l'image (c)

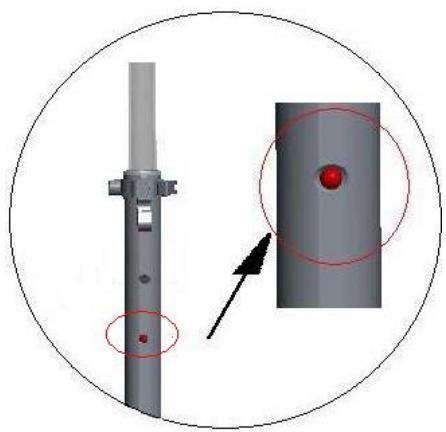

3. Appuyer sur le bouton comme indiqué dans l'image (e) et soulever le guidon à la hauteur voulue. Fermer le levier de verrouillage, dans la direction de la flèche indiqué dans l'image (d). Le levier de verrouillage doit être bien serré, si la colonne fait supporter tout son poids sur l'ergot de réglage de la hauteur, ce qui cassera le ressort (casse non prise en garantie).

a

b

C

d

e

FONCTIONNEMENT

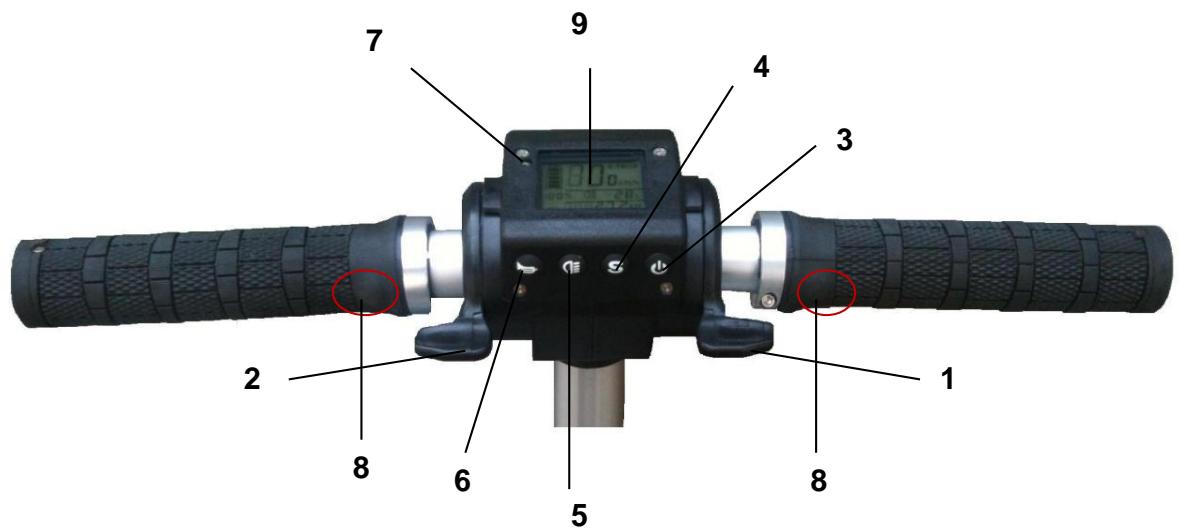

1. Différentes parties du guidon

1. Gachette d'accelération
2. Gâchette de freinage
3. Bouton interrupteur
4. Bouton de réglage (S)
5. Bouton éclairage
6. Bouton klaxon
7. Capterur de lumière
8. Bouton de piage du guidon
9. Afficheur LCD

2. Instructions d'utilisation

a. Interrupteur

Pourmettressous tension,appuyer sur le bouton interrupteur pendant 1 sec, I'affichage LCD s'allumera ensuite.Appuyer sur le bouton pendant 3 sec pour I'eteindre.Latrottinette s'eteint automatiquement après 3 minutes d'inutilisation.

b. Accélération

Appuyer sur la gâchette d'accélération pour contrôle la vitesse (1-25km/h).

c. Contrôle du freinage

Appuyer sur la gâchette de freinage pour ralentir. L'intensité de freinage dépend de la pression exercée sur la gâchette

d. Klaxon

Appuyer sur le bouton de klaxon pour klaxonner.

e. Eclairage avant LED

L'éclairage peut être régle en mode automatique ou manuel (voir réglages d'usine sur la page suivante).

En mode manuel : Appuyer sur le bouton éclairage pour allumer et éteindre l'éclairage. Un indicateur sur l'écran affiche si l'éclairage est activé.

En mode automatique : Le capteur de lumière détecte s'il y a besoin d'éclairage. Si le niveau de luminosité ambiante est faible, l'éclairage LED avant s'allume automatiquement.

Lorsque l'éclairage est en mode automatique, il suffit d'appuyer sur le bouton d'éclairage pour le faire basculer en mode manuel.

f. Affichage de la distance

L'afficheur de distance affiche la distance totale parcourue (ODO) et la distance parcourue depuis la dernière réinitialisation du compteur (TRIP). Le bouton de réglage (S) permet de basculer entre ces 2 modes d'affichage.

Pour réinitialiser le compteur en mode TRIP, appuyer sur le bouton de réglage (S) pendant 3 secondes.

g. Urgence

En cas d'urgence, l'utilisation du frein mécanique arrêté actionne simultanément le frein magnétique. En temps normal, il est déconseilé d'utiliser le frein mécanique en circulant à haute vitesse, afin d'éviter toute usure de la roue.

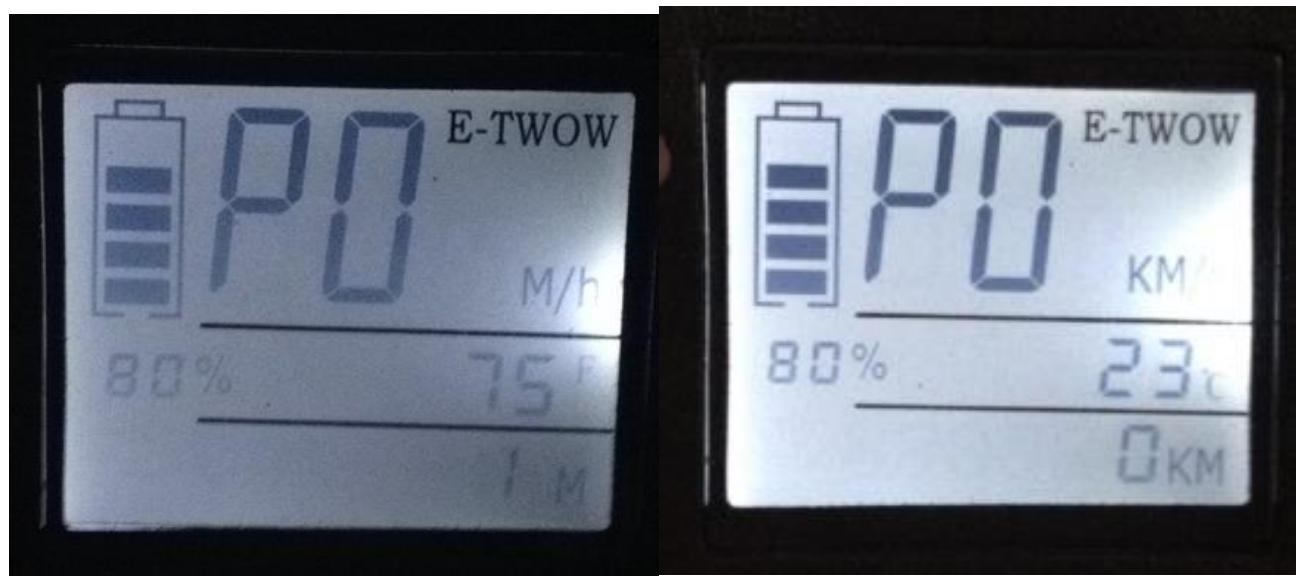

3. Afficher et modifier les réglages d'usine

Pour afficher les réglages, appuyer simultanément sur le bouton interrupteur et le bouton de réglage (S), jusqu'à ce que P0 apparaisse à l'écran.

Appuyer sur le bouton de réglage pour basculer entre les paramètres P0 et P1

Pour chacun de ces deux paramètres,les valeurs régables sont les suivantes:

P0_0 - affiche la vitesse en km/h et la température en degrés Celsius

P0_1 - affiche la vitesse en mile/h et la température en degrés Fahrenheit

P10 - éclairage LED avant en mode manuel

P1₁ - éclairage LED avant en mode automatique

Les valeurs 0 et 1 se modifiient en appuyant sur le bouton interrupteur.

Appuyer sur le bouton de réglage (S) pour valider la sélection.

Remarque: les modèles récents, le réglage P1 est supprimé et l'éclairage automatique systématiquement activé.

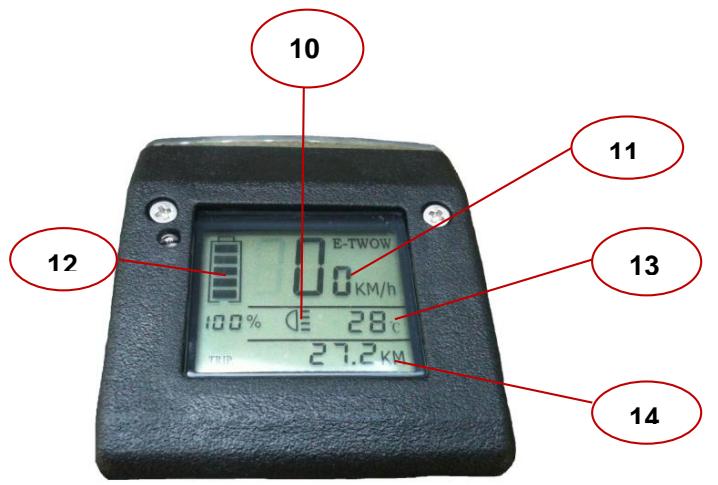

10 - Détecteur de luminosité
11 - Vitesse
12 – Niveau de batterie
13 - Température
14 - Distance parcours

UTILISATION

Première utilisation

1. Choiser un terrain large et plat pour la première utilisation.
2. Ouvrir la trottinette en suivant les instructions de pliage / dépliage.
3. Ajuster la hauteur du guidon pour qu'elle soit ni trop haut, ni trop bas.

Démarrage

1. Appuyer sur le bouton interrupteur pour allumer la trottinette E-TWOW
2. Mettre un pied sur le plateau de la trottinette et le second pied sur le sol.
3. Appuyer légèrement sur la gâchette d'accélération (à droite) pour faire avancer lentement la trottinette. Placer le pied qui était au sol sur la trottinette, et ajuster la pression sur la gâchette d'accélération pour contrôler la vitesse. Plus la pression exercée est élevé, plus la vitesse sera élevée

Freinage

La trottinette E-TWOW est équipée d'un frein magnétique à récupération d'énergie et d'un frein d'urgence mécanique.

1. En temps normal, utiliser la gâchette de freinage (à gauche) pour ralentir et freiner. Le freinage est progressif, plus pression exercée est élevé plus l'intensité de freinage avant sera élevée.

2. En cas d'urgence, l'appui du frein mécanique arrêté actionne le frein magnétique de la roue avant ainsi que le frein à friction sur la roue arrêté. L'usage de ce frein à pleine vitesse peut user la roue arrêté.

REMARQUE: pas utiliser le frein moteur en descente lorsque la trottinette est pleine, freiner uniquement avec le frein arrêté car le frein moteur ne marche pas lorsque la batterie est chargée (il ne peut recharger la batterie donc il est désactivé)

Les trottinéttes électriques E-TWOW sont équipées de batteries en lithium avec un chargeur intelligent. Les accessoires utilisés par chaque trottinette ont un numéro dédié. L'utilisation de chargeurs d'autres marques est interdite, inversement l'utilisation de ce chargeur pour batteries d'autres marques est également interdite et abimera les batteries ou le chargeur.

Batterie

Il est fortement recommandé de charger la batterie de la trottinette électrique avant la première utilisation.

La batterie peut être chargée quel que soit son niveau de charge. Il est néanmoins recommendé de recharger la batterie au minimum 15 minutes après son'utilisation. Idéalement après 1 heures pour maximiser l'esperance de vie de la batterie.

Eviter de décharger complètement la batterie, il est préféable de la charger régulièrement.

Si la trottinette n'est pas utilisée, la batterie doit être rechargée tous les 3 mois. La garantie n'est pas assurée en cas de collision, fuite d'eau et autres usages anormaux.

Chargeur

Le chargeur fourni avec l'E-TWOW est équipé d'une protection qui arrête le chargement lorsque la batterie est chargée à 100% .

Instruction de chargement

Pour recharger la batterie de l'E-TWOW :

1) brancher le chargeur sur la prise de courant puis sur la trottinette.
2) ouvrir le couvercle en caoutchouc place sur la partie inférieure de la colonne de direction, et insérer le connecteur du chargeur dans l'entrée recharge batterie localisée sur la partie inférieure de la colonne de direction. La lumière rouge sur le chargeur indique que la batterie est en cours de charge.
3) débrancher le chargeur lorsque la lumière deviendra verte. La luzière vertesur le chargeur indique que la batterie est entièrement chargée.

MAINTENANCE

Lubrification

Ajouter un peu de graisse ou de lubricifant sur les poignées en position piée tous les six mois.

Serrage de vis

Vérifier régulièrement qu'aucune vis n'est desserrée, la trottinette étant soumise à des chocs et vibrations, certaines vis peuvent progressivement se dévisser.

Batterie

La batterie en lithium permet au moins 500 cycles de recharge complète et peut être utilisé plus de 1000 fois. Pour prolonger au maximum la durée de vie de la batterie (et non l'autonomie), il est recommandé :

• d'éviter de décharger complètement la batterie
• de la recharger après chaque trajet de plus de 2 Km
• d'attendre au moins 15 minutes après utilisation pour recharger la batterie

Conditions de stationnement

Eviter d'exposer la trottinette E-TWOW pendant une durée prolongée sous le soleil ou dans un endroit humide

DIAGNOSTIC DES PANNES

Liste de vérifications

En cas de souci, se référer aux vérifications ci-dessous.

1. Ecran LCD noir

Raison: Exposition prolongée sous le soleil.

Solution: Placer l'écran à l'ombre, l'affichage devrait redevoir normal.

1. Incohérence des valeurs affichées

Raison: Paramètres d'usine incorrect.

Solution: Voir la section paramètres d'usine

1. Affichage LCD terne

Raison: Faux contact ou batterie à plat

Solution: Eteindre et rallumer, recharger la batterie. Si le problème persististe, contacter votre revendeur.

Lorsque le fonctionnement du produit est anormal, vérifier les points suivants :

a. Allumer la trottinette
b. Vérifier sur l'afficheur LCD s'il y a bien de l'électricité,
c. Vérifier que les gâchettes de freinage et d'accelération sont en position neutre,
d. Que les connecteurs externes sont bien branchés.

Si le produit ne fonctionne toujours pas après avoir réalisé les étapes cédessous, contacter votre revendeur.

SPECIFICATIONS DU PRODUIT

	Caracteristique	E-TWOW génération S2
		ECO	MASTER	BOOSTER
Dimensions	Dimension déplée	940 x 1160 x 135 mm
	Dimension plée	940 x 330 x 150 mm
	Poids	10.7 KG	11 KG
Capacités	Charge maximale	100 KG
	Vitesse maximale	25 km/h		30 km/h
	Franchissement	10° en montée		15° en montée
	Autonomie	20 à 25 km	25 à 30 km	20 à 25 km
		variable selon poids, vent, terrain, température
Batterie	Voltage	24V		33V
	Type de batterie	Li-po Lithium
	Capacité	6.5AH	8.5AH	6.5AH
Moteur	Type de moteur	Brushless DC
	Puisance Max.	350 W	450 W	500 W
	Rotation maximale	700 tours / min		950 tours / min
	Voltage	24 V		33 V
	Couple maximum	13.3 N.m		15 N.m
Chargeur batterie	Voltage en entrée	220 V
	Temps de charge	3-4 h selon batterie et chargeur		2-3 heures

ASSURANCE QUALITE

La garantie standard porte sur les éléments listés ci-dessous.

En cas de souci non résolus par la partie « diagnostic des pannes » de ce manuel pendant la période de garantie, contacter votre revendeur.

Elément	Problèmes couverts	Durée
Mateur	Moteur ne fonctionne pas en condition d'utilisation normale	2 ans
Contrôleur	Echec d'utilisation normale	1 an
Chargeur	Echec d'utilisation normale	1 an
Batterie	Ne se charge et se décharge plus en'utilisation normale	1 an
Affichage Accélérateur Electronique	Ne fonctionne plus (hors impacts et détérioration externe)	6 mois (usine)
Structure	Déformations et ruptures enutilisation normale	1 an

Remarque: E-TWOW ne sera pas responsable des dommages provoqués par une utilisation ne respectant pas les consignes d'utilisation décrites dans ce manuel.

Pendant la période de garantie, tout disfonctionnement ou dommage provoqué par les raisons suivantes sont exclues du périmètre de l'assurance qualité :

1. Non-respect des instructions de maintenance et réparation de ce guide
2. Utilisation de l'E-TWOW dans des situations non recommandées (ex : pluie, températures inférieures à 5^ , ...)
3. Désassemblage ou utilisation de pieces non fournies par E-TWOW
4. Mauvais usage ou accident / collision.
5. Marquages manquants ou numéro de série non concordant avec facture
6. Usage sur terrain inapproprié
7. Location ou exploitation non autorisée
