MODE D'EMPLOI DPI7688XT DE DIETRICH

Le design De Dietrich capitalise sur des matériaux robustes et prestigieux ; l’authentique est privilégié. En associant la technologie la plus évoluée aux matériaux nobles, De Dietrich s’assure la réalisation de produits de haute facture au service de l’art culinaire, une passion partagée par tous les amoureux de la cuisine. Nous vous souhaitons beaucoup de satisfaction dans l’utilisation de ce nouvel appareil. En vous remerciant de votre confiance.

www.dedietrich-electromenager.com

TABLE DES MATIERES Sécurité et précautions importantes3

• Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l’évolution technique. • Afin de retrouver aisément les références de votre appareil, nous vous conseillons de les noter en page “Service et Relations Consommateurs”.

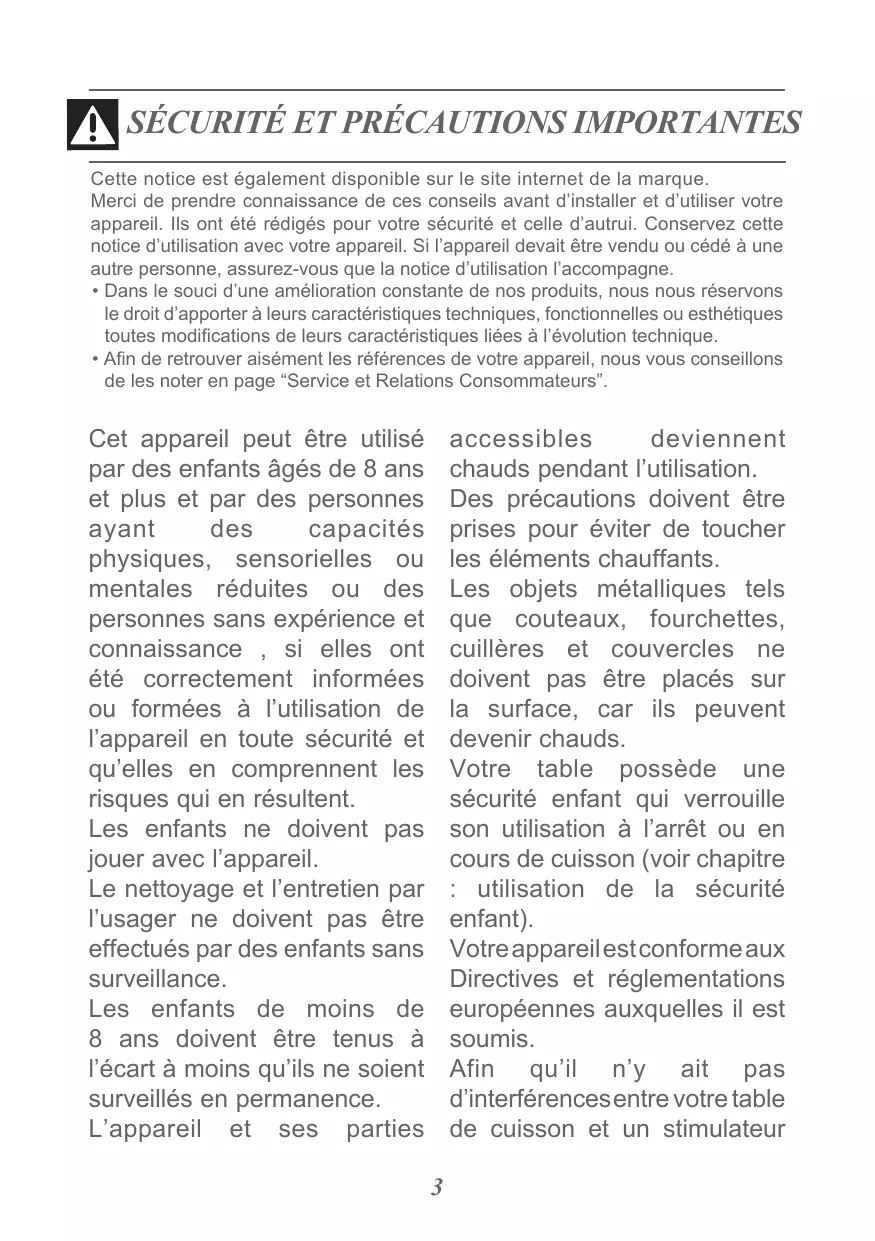

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou des personnes sans expérience et connaissance , si elles ont

été correctement informées ou formées à l’utilisation de l’appareil en toute sécurité et qu’elles en comprennent les risques qui en résultent. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants sans surveillance. Les enfants de moins de 8 ans doivent être tenus à l’écart à moins qu’ils ne soient surveillés en permanence. L’appareil et ses parties

accessibles deviennent chauds pendant l’utilisation.

Des précautions doivent être prises pour éviter de toucher les éléments chauffants. Les objets métalliques tels que couteaux, fourchettes, cuillères et couvercles ne doivent pas être placés sur la surface, car ils peuvent devenir chauds. Votre table possède une sécurité enfant qui verrouille son utilisation à l’arrêt ou en cours de cuisson (voir chapitre : utilisation de la sécurité enfant). Votre appareil est conforme aux Directives et réglementations européennes auxquelles il est soumis. Afin qu’il n’y ait pas d’interférences entre votre table de cuisson et un stimulateur 3

SÉCURITÉ ET PRÉCAUTIONS IMPORTANTES Evitez les chocs avec les récipients: la surface verre vitrocéramique est très résistante, mais n’est toutefois pas incassable.

Ne pas poser de couvercle chaud à plat sur votre table de cuisson. Un effet «ventouse» risquerait d’endommager le dessus vitrocéramique. Evitez les frottements de récipients qui peuvent à la longue générer une dégradation du décor sur le dessus vitrocéramique.

cardiaque, ce dernier doit être conçu et réglé en conformité avec la réglementation qui le concerne. Renseignez vous auprès de son fabricant ou votre médecin traitant.

Une cuisson avec de l’huile ou de la matière grasse effectuée sur une table, et sans surveillance peut être dangereuse et donner lieu à un incendie. Ne tentez JAMAIS d’éteindre un feu avec de l’eau, mais coupez l’alimentation de l’appareil avant de couvrir la flamme avec par exemple un couvercle ou une couverture anti feu.

Pour la cuisson, n’utilisez jamais de feuille de papier d’aluminium. Ne déposez jamais des produits emballés

ATTENTION : la cuisson avec de l’aluminium, ou doit être surveillée. Une en barquette d’aluminium cuisson courte nécessite une sur votre table de cuisson. L’aluminium fondrait et surveillance continue. Risque d’incendie : ne pas endommagerait définitivement stocker d’objets sur les zones votre appareil de cuisson. Ne rangez pas dans le meuble de cuisson. Si la surface est fissurée, situé sous votre table de déconnecter l’appareil pour cuisson vos produits d’entretien éviter le risque de choc ou produits inflammables. électrique. Ne plus utiliser votre table Ces tables doivent être avant changement du dessus branchées sur le réseau par verre. 4

SÉCURITÉ ET PRÉCAUTIONS IMPORTANTES de casseroles.

l’intermédiaire d’un dispositif à coupure omnipolaire conforme aux règles d’installations en vigueur. Une déconnection doit être incorporée dans la canalisation fixe.

Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son Service Après-Vente ou des personnes de qualification similaire afin d’éviter un danger. Assurez-vous que le câble d’alimentation d’un appareil électrique branché à proximité de la table, n’est pas en contact avec les zones de cuisson.

MISE EN GARDE : Utilisez uniquement des protections de tables conçues par le fabricant de l’appareil de cuisson, référencées dans la notice d’utilisation comme étant adaptées, ou incorporées à l’appareil. L’utilisation de protections non appropriées peut provoquer des accidents.

Sonde La sonde est équipée d’une batterie de type CR2032 (utilisez uniquement la pile spécifiée).

N’utilisez jamais de nettoyeur vapeur pour l’entretien de votre table.

L’appareil n’est pas destiné à être mis en fonctionnement au moyen d’une minuterie externe ou d’un système de commande à distance séparé.

Pour insérer la batterie il faut dévisser le couvercle au dos de la sonde à l’aide d’une pièce de monnaie, insérer la pile en respectant la polarité

(+ au dessus) puis revisser le couvercle. Remplacer la pile lorsqu’elle est usagée ou en cas de fuite. La batterie doit être retirée de l’appareil avant que celui-ci ne

Après utilisation, arrêter le fonctionnement de la table de cuisson au moyen de son dispositif de commande et ne pas compter sur le détecteur

SÉCURITÉ ET PRÉCAUTIONS IMPORTANTES soit mis au rebut.

La batterie doit être jetée dans les conteneurs à pile ou rapportée dans votre magasin (conformément à la réglementation en vigueur). – les différents types de batteries ou les batteries neuves et usagées ne doivent pas être mélangées; – si l’appareil doit être entreposé sans être utilisé pendant une longue période, il convient de retirer les batteries; – les bornes d’alimentation ne doivent pas être court-circuitées. - Les batteries non rechargeables ne doivent pas être rechargées. - La sonde n’est pas faite pour aller dans un four.

Nous, Brandt France, déclarons que l’appareil équipé de la fonction Perfect Sensor est conforme à la directive 2014/53/UE. La déclaration UE de conformité complète est disponible à l’adresse internet suivante : www.dedietrich-electromenager.com.

Les fonctions suivantes sont disponibles avec un retour d’information de température: Thermometre / Fondre / Réchauffer / Cuire sous vide /Cuisson lente / Bouillir

Cette table de cuisson est fournie avec sa sonde de température connectée et son support spécifique pouvant se positionner facilement sur tout type de récipient. Cette sonde est utilisable sur tous les foyers.

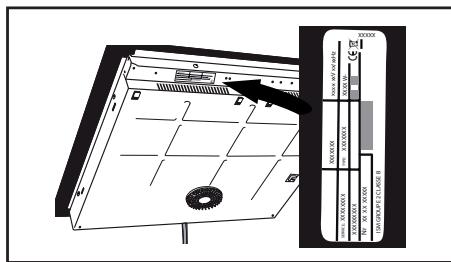

Vérifiez et respectez les caractéristiques de l’appareil figurant sur la plaque signalétique (1.1.1).

Veuillez noter dans les cadres ci-dessous les références de service et de type norme figurant sur cette plaque pour un usage futur.

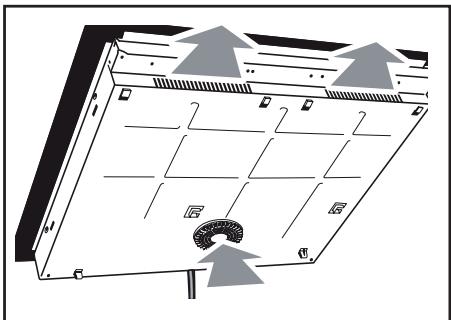

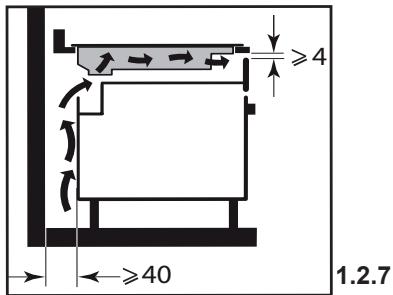

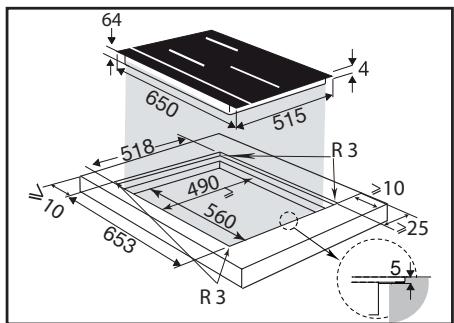

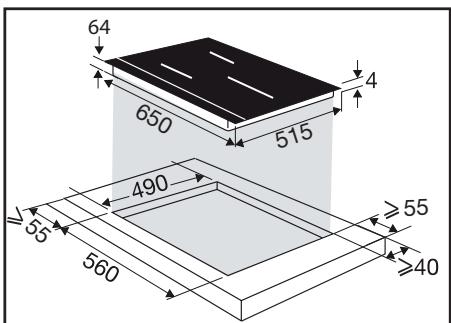

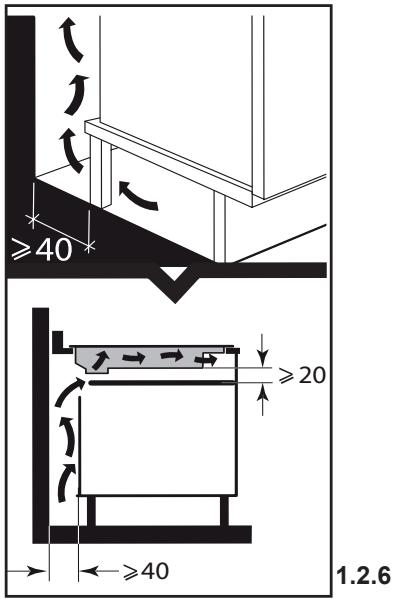

CC XXXX WXXXXXXX - Encastrement sur plan de travail Voir schéma (1.2.2)

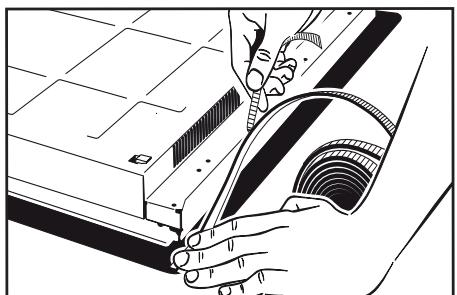

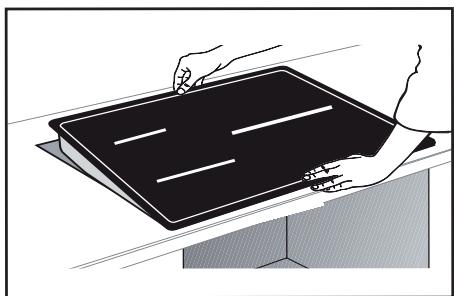

à l’avant. Collez le joint d’étanchéité sur tout le pourtour de la table (1.2.8). Introduisez la table dans le meuble (1.2.9).

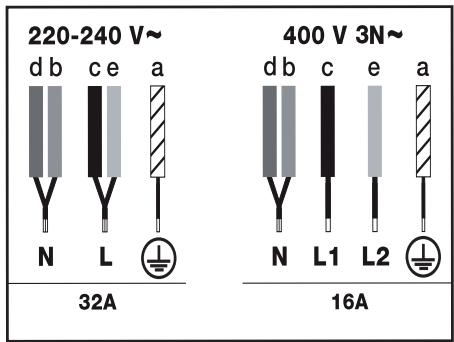

Identifiez le type de câble de votre table de cuisson, selon le nombre de fils et les couleurs:

- Câble à 5 fils (1.3.1) : a) vert-jaune, b) bleu, c) marron, d) noir, e) gris.

(cet affichage est normal et il est réservé le cas échéant à votre Service AprèsVente). En aucun cas l’utilisateur de la table ne doit en tenir compte.

. Si un récipient est détecté. le «0» clignote avec un point.

Evitez de poser des récipients sur le clavier de commande.

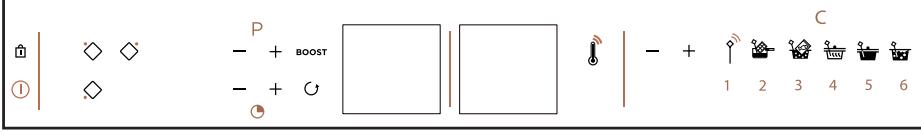

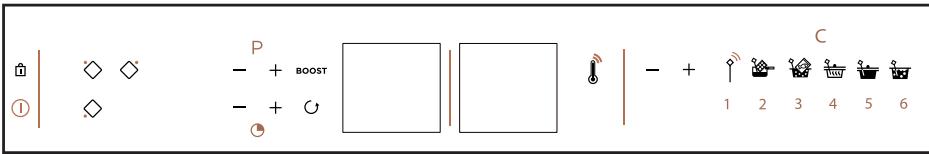

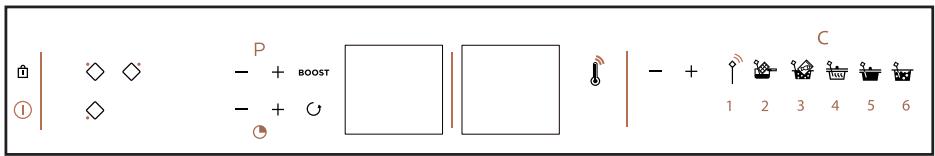

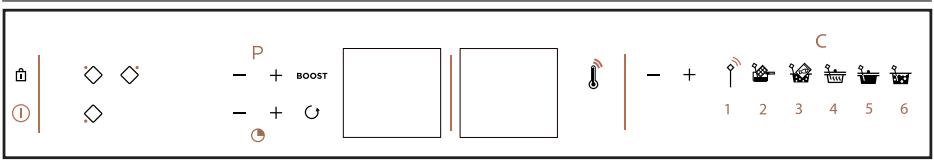

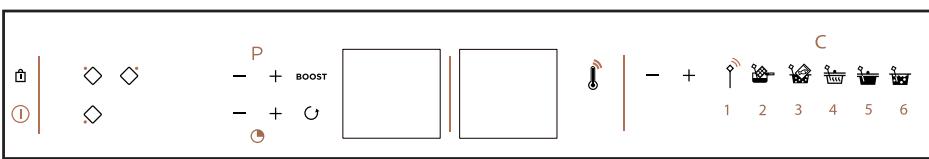

2.2 SELECTION DU FOYER Vous disposez de plusieurs foyers sur lesquels déposer les récipients. Sélectionnez celui qui vous convient, en fonction de la taille du récipient. Si la base du récipient est trop petite, l’indicateur de puissance se mettra à clignoter et le foyer ne fonctionnera pas, même si le matériau du récipient est préconisé pour l’induction. Veillez à ne pas utiliser de récipients au diamètre inférieur à celui du foyer (voir tableau). Diamètre du foyer

Puissance max. du foyer (Watt)

Diamètre du fond du récipient

, un bip long retentit et l’afficheur s’éteint ou le symbole “H” (chaleur résiduelle) apparaît. Appuyez sur la touche Marche / Arrêt pour l’arrêt complet de la table. 2.4 REGLAGE DE LA PUISSANCE Appuyez sur la touche Lors de la mise en marche vous pouvez passer directement en puissance maximum

2.5 REGLAGE DE LA MINUTERIE Chaque zone de cuisson possède une minuterie dédiée. Celle-ci peut être mise en route dès que la zone de cuisson concernée est en fonctionnement. Pour mettre en marche ou modifier la minuterie, appuyez sur la touche de la minuterie . Pour faciliter le réglage de temps très long, vous pouvez accéder directement à 8h dès le départ en

- l’affichage du temps restant est fixe.

- Vous pouvez arrêter un décompte en cours par appui long sur la touche de sélection du foyer. - A la fin du décompte, émission d’un double bip pendant 20s.

appuyant sur la touche -, chaque appui successif sur la touche - permet de passer à 7h, 6h, 5h, 4h , 3h, 2h, 99 min...

En fin de cuisson, l’affichage indique 0 et un bip vous prévient. Pour effacer ces informations, appuyez sur n’importe quelle touche de commande de la zone de cuisson concernée. A défaut, elles s’arrêteront au bout de quelques instants. Pour arrêter la minuterie en cours de cuisson, appuyez simultanément sur les

2.6 VERROUILLAGE DES COMMANDES

ou revenir à 0 avec la

Votre table de cuisson possède une sécurité enfants qui verrouille les commandes à l’arrêt ou en cours de cuisson (pour préserver vos réglages). Pour des raisons de sécurité, Seule la touche arrêt et les touches de sélection de zone sont toujours actives et autorisent l’arrêt de table ou la coupure d’une zone de chauffe.

Minuteur indépendant

Cette fonction permet de chronométrer un évènement sans réaliser une cuisson. - Sélectionnez une zone non utilisée

Appuyez sur la touche , jusqu’à ce que le symbole de verrouillage «bloc» apparaisse dans les afficheurs et qu’un bip confirme votre manoeuvre

- Faites un appui sur la touche + un “t” avec un point s’affiche

Quand vous appuyez sur les touches de puissance ou de minuterie des zones en fonctionnement : «bloc» apparait 2 secondes puis disparaît. Déverrouillage Appuyez sur la touche jusqu’à ce que le symbole de verrouillage «bloc» disparait dans l’afficheur et un bip confirme votre manoeuvre. Fonction CLEAN LOCK Cette fonction permet le verrouillage temporaire de votre table pendant un nettoyage. Pour activer Clean lock : Faites un appui court sur la touche (cadenas). Un bip est émis et le symbole «bloc» clignote dans l’afficheur. Après un temps prédéfini, le verrou sera automatiquement annulé. Un double bip est émis et «bloc» s’éteint. Vous avez la possibilité d’arrêter le Clean lock à tout moment par un appui long sur la touche .

être dévérouillée. Appuyez sur la touche Marche / Arrêt, puis faites un appui court sur la touche . Lorsque la table fonctionne (au moins un foyer allumé), faites un appui court sur la touche . La fonction permet de rappeler les réglages de puissance et de minuterie du (ou des) foyer(s) éteint(s) depuis moins de 30 secondes. Lorsque la table est éteinte (tous les foyers éteints), appuyer sur la touche Marche / Arrêt , puis faites un appui court sur la touche . La fonction permet de rappeler les réglages de puissance et de minuterie du (ou des) foyer(s) éteint(s) depuis moins de 3 minutes). Conseil économie d’énergie Cuisiner avec un couvercle bien ajusté économise de l’énergie. Si vous utilisez un couvercle en verre, vous pouvez parfaitement contrôler votre cuisson.

- Réguler la température grâce aux 5 fonctions cuisson proposées.

Appairage de la sonde avec la table L’appairage n’est à faire qu’une seule fois à la mise en service de la sonde ou en cas de remplacementde celle-ci. La table doit être éteinte. 1 - Faire un appui 3 secondes sur le bouton marche / arrêt à l’arrière de la sonde, la sonde émet un flash bleuté et clignote ensuite en vert

2 - Faire un appui long sur le picto

s’affiche la sonde

3 - Faire un appui court sur le picto

la table émet un bip de confirmation, clignote pour confirmer l’appairage. la sonde clignote en bleu (cette étape peut prendre jusqu’à

15 sec). la sonde n’est pas faite pour aller dans un four.

Positionnement de la sonde

3 positions conseillées sont à votre disposition :

Utilisation de la sonde

Pour faire fonctionner la sonde, il faut

- la sonde doit être immergée de minimum 1 cm dans le mets à cuisiner.

Fonction Thermomètre

Cette fonction est une information de la température.

Cette fonction est utilisable pour mesurer la température d’un mets en cours de cuisson sur la table ou d’un roti sorti du four par exemple. En l’absence de récipient, la température et «°C» clignotent sur l’afficheur du foyer.

Si cela n’est pas possible, adapter le diamètre de la casserole et le foyer à laquantité à cuisiner.

Il est recommandé de remuer régulièrement le contenu de votre récipient durant la cuisson. Pour accéder aux différentes fonctions: Appuyer sur la touche dédiée à la fonction (puis sur les touches + ou - si vous souhaitez modifier la température préconisée). La température s’affiche pendant 5 secondes puis le «°» s’anime jusqu’à ce que la température de consigne soit atteinte. La fonction choisie s’affiche en alternance avec la température. Un bip retenti et le «°» est fixe.La température sera maintenue jusqu’à ce que vous éteigniez le foyer.

Le rafraîchissement de la température de la sonde se fait toutes les 1.5 secondes.

Les fonctions culinaires Pour accéder aux différentes fonctions culinaires, mettre la table sous tension, choisir le foyer (en absence de récipient un 0 clignote) puis faire un appui sur le symbole de la fonction prédéfinie désirée. Dans ces fonctions, la cuisson est pilotée par la sonde.

Cette fonction permet de faire cuire des aliments en choisissant directement la température souhaitée à l’aide des

Pour toutes les fonctions, exceptée la fonction fondre :

Lors de la régulation en température on peut observer une variation d’ébullition.

Cette fonction permet de faire fondre des aliments à une température réglable entre 40 et 70°C. La température de consigne est 50°C. Durant ce type de cuisson, la sonde doit être en position verticale et le bout de la sonde doit toucher le fond de la casserole. Il faut veiller a bien mélanger lors de la cuisson pour homogénéiser le mélange. Durant ce type de cuisson, la sonde doit être au contact du fond de la casserole. Cette fonction est disponible uniquement sur les foyers 16 cm, 23 cm ou 1/2 Horizone de votre table de cuisson.

Cette fonction permet de faire bouillir de l’eau à une température de 100°C. Vous pouvez couvrir partiellement votre récipient à l’aide d’un couvercle, nous vous recommandons de le faire dès le début de la cuisson. Cette fonction n’est pas destinée à faire bouillir du lait. Dans ce cas utiliser la fonction cuisson lente.

Cette fonction permet de faire cuire des aliments à une température réglable entre 45 et 85°C. La température de consigne est 60°C.

- En fin d’utilisation, n’oubliez pas d’éteindre la sonde en effectuant un appui long sur la sonde, la led s’éclaire en rouge quelques secondes.

- La sonde s’éteint automatiquement 1 minute après extinction de la table. - Afin de ne pas dégrader votre sonde, veillez à ne pas mettre le boitier électronique de la sonde directement au dessus des émanations de cuisson. - La température d’ébullition de l’eau peut varier en fonction de l’altitude et des conditions atmosphériques de votre situation géographique. - Une perte de communication peut-être liée à une batterie trop faible.

Informations techniques sur la sonde :

Mélanger en continu durant la cuisson pour éviter de coller au fond de la casserole

Le brunissement est très rapide,

3 a 5 min (puissance rester vigilant, 10) Surveiller l'ébullition, quand elle s'arrête, le brunissement est très rapide. EXPERT (compter 1 à 1,2% de pectine /kg de fruits)

100 - 500 Fromage pour fondue

(50cl pour 1kg de fromage)

Adapter le contenant de cuisson à la quantité a cuire.

Aadapter le contenant de cuisson à la quantité a cuire. Adapter le contenant de cuisson à la quantité a cuire. La température de gélification

d'une confiture est de 105°C

20 min a 1h00 selon (thermometre à sucre). On peut le fruit, verifier abaisser cette température aux texture) environs des 90°C en ajoutant de la pectine (15g pour 1kg de fruits) Attention à l'acidité de la tomate en cuisson, sur une sauce à base

Porter l'eau à ébullition, verser les 10 à 12 min de cuisson

pâtes et cuire à frémissement.

Vérifier cuisson selon la nature des pâtes utilisées.

En cas de déclenchement de cette sécurité, la coupure de la zone de cuisson est signalée par l’affichage “AS” dans la zone de commande et un signal sonore est émis pendant 2 minutes environ. Il vous suffit d’appuyer sur une touche quelconque des commandes pour l’arrêter.

Après une utilisation intensive, la zone de cuisson que vous venez d’utiliser peut rester chaude quelques minutes. Un “H ” s’affiche durant cette période. Evitez alors de toucher les zones concernées.

Limiteur de température

Chaque zone de cuisson est équipée d’un capteur de sécurité qui surveille en permanence la température du fond du récipient. En cas d’oubli d’un récipient vide sur une zone de cuisson allumée, ce capteur adapte automatiquement la puissance délivrée par la table et limite ainsi les risques de détérioration de l’ustensile ou de la table.

Des sons semblables à ceux des aiguilles d’une horloge peuvent se produire.

Ces bruits interviennent que lorsque la table est en fonctionnement et disparaissent ou diminuent en fonction de la configuration de chauffe. Des sifflements peuvent également apparaitre selon le modèle et la qualité de votre récipient. Les bruits décrits sont normaux, ils font partie de la technologie d’induction et ne signalent pas de panne.

Protection en cas de débordement

L’arrêt de la table peut être déclenché dans les 3 cas suivants : - Débordement qui recouvre les touches de commande. - Chiffon mouillé posé sur les touches. - Objet métallique posé sur les touches de commande. Enlevez l’objet ou nettoyez et séchez les touches de commandes puis relancez la cuisson. Dans ces cas, le symbole s’affiche accompagné d’un signal sonore.

Nous ne recommandons pas de dispositif de protection de table.

• 3 ENTRETIEN Entretien de la sonde

- Nettoyer la sonde avant la première utilisation - Utiliser uniquement des produits neutre, pas de produits abrasifs, de tampons à récurer, de solvants, ni d’objets métalliques. - Ne pas laver la sonde dans le lave vaisselle. - Le support de sonde peut être lavé au lave vaisselle.

Entretien de la table

Pour des salissures légères, utilisez une éponge sanitaire. Bien détremper la zone à nettoyer avec de l’eau chaude, puis essuyez. Pour une accumulation de salissures recuites, des débordements sucrés, du plastique fondu, utilisez une éponge sanitaire et/ou un racloir spécial verre. Bien détremper la zone à nettoyer avec de l’eau chaude, utilisez un racloir spécial verre pour dégrossir, finir avec une éponge sanitaire, puis essuyez. Pour des auréoles et traces de calcaire, appliquez du vinaigre blanc chaud sur la salissure, laissez agir, et essuyez avec un chiffon doux. Pour des colorations métalliques brillantes et entretien hebdomadaire, utilisez un produit spécial verre vitrocéramique. Appliquez le produit spécial (qui comporte du silicone et qui a de préférence un effet protecteur) sur le verre vitrocéramique. Remarque importante : ne pas utiliser de poudre ni d’éponge abrasive. Privilégiez les crèmes et les éponges spéciales vaisselle délicate.

Le récipient utilisé n’est pas adapté.

Les récipients font du bruit et votre table émet un cliquetis lors de la cuisson (voir le conseil «Sécurités et recommandations»). C’est normal. Avec un certain type de récipient, c’est le passage de l’énergie de la table vers le récipient. La ventilation continue de fonctionner après l’arrêt de votre table. C’est normal. Cela permet le refroidissement de l’électronique. En cas de dysfonctionnement persistant. Mettez votre table hors tension durant 1 minute. Si le phénomène persiste, contactez le Service Après-Vente.

A la mise en service

Vous constatez qu’un affichage lumineux apparaît. C’est normal. il disparaîtra au bout de 30 secondes. Votre installation disjoncte ou un seul côté fonctionne. Le branchement de votre table est défectueux. Vérifiez sa conformité (voir chapitre branchement). La table dégage une odeur lors des premières cuissons. L’appareil est neuf. Faites chauffer chaque zone pendant une demi heure avec une casserole pleine d’eau. A la mise en marche La table ne fonctionne pas et les afficheurs lumineux sur le clavier restent éteints. L’appareil n’est pas alimenté. L’alimentation ou le raccordement sont défectueux. Inspectez les fusibles et le disjoncteur électrique. La table ne fonctionne pas et un autre message s’affiche. Le circuit électronique fonctionne mal. Faites appel au Service Après-Vente. La table ne fonctionne pas, l’information «bloc» s’affiche. Déverrouillez la sécurité enfants. Code défaut F9 : tension inférieure à 170 V. Si affichage : la sonde n’est pas appairée ou est éteinte. SI le problème persiste, vérifier le positionnement de la pile.

En cours d’utilisation

La table ne fonctionne pas, le visuel affiche et un signal sonore retentit. Il y a eu débordement ou un objet encombre le clavier de commande. Nettoyez ou enlevez l’objet et relancez la cuisson.

: la sonde est déjà utilisée sur un autre foyer. Si affichage + un BIP : La température mesurée est incompatible avec la fonction sélectionnée. Vérifiez l’adéquation entre la zone choisie et la fonction sélectionnée.

• 4 ANOMALIES La sonde clignote en rouge :

- Avant de s’éteindre si la pile est trop faible. - En cas de perte de communication, clignotement en rouge puis en vert suivant que la connexion avec la table est rétablie ou pas.

• 5 ENVIRONNEMENT RESPECT DE L’ENVIRONNEMENT Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

Nous vous remercions pour votre collaboration à la protection de l’environnement.

Les matériaux d’emballage de cet appareil sont recyclables. Participez

à leur recyclage et contribuez ainsi à la protection de l’environnement en les déposant dans les conteneurs municipaux prévus à cet effet. Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d’autres déchets. Le recyclage des appareils qu’organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne sur les déchets d’équipements électriques et électroniques.

> nous écrire à l’adresse postale suivante :

Service Consommateurs DE DIETRICH 5 avenue des Béthunes CS69526 SAINT OUEN L’AUMONE

95060 CERGY PONTOISE CEDEX Vous pouvez nous contacter du lundi au samedi de 8h00 à 20h00 au :

> nous appeler du lundi au vendredi de

Service fourni par Brandt France, S.A.S. au capital social de 100.000.000 euros.

RCS Nanterre 801 250 531.

La sonde et son support

La led de la sonde émet un flash blanc bleuté : mise sous tension de la sonde

La led de la sonde clignote en vert : connection en cours La led de la sonde est bleu : la sonde est connectée La led de la sonde clignote en rouge : pile trop faible / perte de communication

- Fonction thermomètre (info température) - Réglage de la température - Sonde (mode expert) - Fonction Fondre (50°C) - Réglage de la minuterie - Fonction BOOST (puissance maxi) - Fonction Recall (rappel des réglages)

Informations Consommateurs : www.dedietrich-electromenager.com
