SV-1650W - Système audio SOUNDVISION - Notice d'utilisation et mode d'emploi gratuit

Marque	SOUNDVISION
Modèle	SV-1650W
Type de produit	Système audio (meuble TV/HiFi)
Dimensions du meuble	183 cm (longueur) x 81,5 cm (hauteur) x 38 cm (profondeur)
Poids net	37,4 kg
Alimentation	~230 V / 50 Hz
Puissance	60 W
Réponse en fréquence	20 Hz – 20 kHz ± 2,5 dB
Rapport signal/bruit	> 90 dB (1 kHz)
Bluetooth	Version 3.0, compatible avec la plupart des appareils
Entrées	HDMI (2 entrées, 1 sortie), AV (RCA), optique, AUX, USB
Formats USB supportés	Audio : MP3, WMA ; Vidéo : AVI, DIVX, MP4 ; Image : JPEG
Station d'accueil	Pour iPod/iPhone/iPad (lecture et charge)
Conversion HDMI	Conversion des signaux vidéo standard en sortie HDMI jusqu'à 1080p
Égaliseur	Modes : Jazz, Classique, Rock, Pop, Normal
Réglages audio	Aigus, basses, volume principal
Télécommande	Oui, avec fonctions complètes
Accessoires inclus	Télécommande, câble AV, câble d'alimentation, manuel d'utilisation
Consignes de sécurité	Ne pas ouvrir, éviter l'humidité, débrancher en cas d'orage
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon humide et du savon

FOIRE AUX QUESTIONS - SV-1650W SOUNDVISION

Comment connecter mon smartphone en Bluetooth ?

Appuyez sur le bouton Input ou BT de la télécommande pour passer en mode Bluetooth. Activez le Bluetooth de votre smartphone, recherchez les périphériques et sélectionnez le meuble. Si nécessaire, maintenez enfoncé le bouton Play/Pause pendant quelques secondes pour lancer l'appairage.

Quels formats de fichiers puis-je lire via USB ?

L'appareil lit les fichiers audio MP3 et WMA, les fichiers vidéo AVI, DIVX et MP4, ainsi que les images JPEG. D'autres formats ne sont pas supportés.

Que faire si l'écran ne s'allume pas ?

Vérifiez que la prise électrique est correctement insérée et qu'il y a du courant. Assurez-vous que l'interrupteur d'alimentation à l'arrière est sur Marche, puis appuyez sur le bouton Veille de la télécommande ou du panneau avant.

Comment régler le volume du caisson de basses ?

Utilisez les touches SUB- et SUB+ de la télécommande pour augmenter ou diminuer le niveau des basses.

Puis-je regarder des vidéos depuis mon iPod ?

Oui, insérez votre iPod dans la station d'accueil et branchez la sortie vidéo du meuble à votre téléviseur via le câble AV fourni (connecteur jaune) ou via HDMI. Sélectionnez le mode iPod avec le bouton Input.

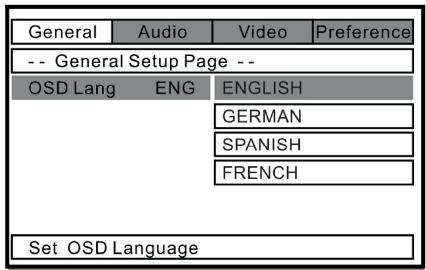

Comment changer la langue de l'affichage ?

Appuyez sur le bouton SETUP de la télécommande, allez dans General Setup Page et choisissez la langue souhaitée (anglais, allemand, espagnol, français) à l'aide des touches directionnelles.

Que faire si le son est absent ?

Vérifiez que les câbles des haut-parleurs sont correctement branchés, que la source d'entrée est bien sélectionnée et que le volume n'est pas au minimum. Si vous utilisez l'entrée AUX, assurez-vous que la source externe est allumée.

Comment utiliser la fonction de conversion HDMI ?

Branchez votre source (lecteur DVD, console, etc.) sur l'une des entrées HDMI du meuble. Le signal vidéo sera converti et envoyé via la sortie HDMI vers votre téléviseur. Utilisez le bouton Input pour sélectionner HDMI 1 ou HDMI 2.

Est-il possible de répéter une piste ou un album ?

Oui, appuyez sur la touche REPEAT de la télécommande. Une pression répète la piste en cours, une seconde pression répète toutes les pistes. Un symbole 1 ou S s'affiche.

Comment nettoyer le meuble ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon humide et un peu de savon doux pour essuyer la surface. N'utilisez pas de produits abrasifs ou de solvants.

MODE D'EMPLOI SV-1650W SOUNDVISION

Manuel d'utilisation

SV-2950B et SV-2950W

Consignes de sécurité 3
Accessoires 4
Principales fonctionnalités 5
Installation 6
Télécommande 11
Utilisation manuelle d'un iPod®/iPhone®/iPad® 11
Piloter votre iPod®/iPhone®/iPad® depuis la télécommande ou le meuble 11
Fonctions de la télécommande 13
Illustration des panneaux avant/arrière 15

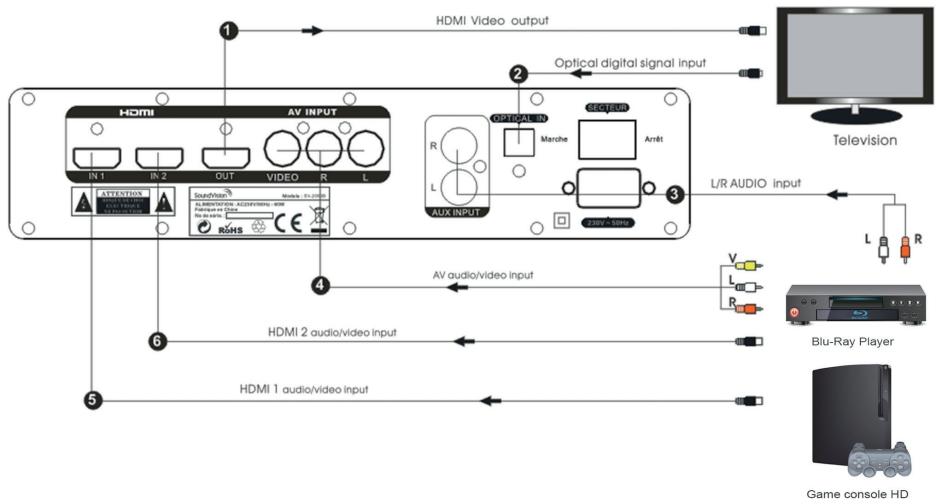

Illustration de la connectique du meuble 16
Paramétrage du système 17
Lecture d'un périphérique USB 18
Précaution d'utilisation du périphérique USB 18
Fonction entrée AUX 18
Fonction entrée optique 19
Fonction Bluetooth® 19
Fonction de conversion HDMI ^® 19
Problèmes communs et leurs solutions 21
Caractéristiques techniques / Remarques 21

Consignes de sécurité

Attention

WARNING RISK OF ELECTRIC SHOCK DO NOT OPEN

L'éclair fléché dans le triangle équilatéral sert à alerter l'utilisateur de la présence de «tension dangereuse» non isolée dans le bâti du meuble TV/HIFI qui pourrait être suffisamment importante pour causer une électrocution.

Le point d'exclamation dans un triangle équilatéral sert à alerter l'utilisateur de la présence d'instructions importantes de maintenance (entretien) dans ce manuel d'instructions.

Danger

Pour réduire les risques d'incendie ou d'électrocution, ne retirez pas le capot (ou l'arrière). l'utilisateur ne peut changer aucun élément à l'intérieur. laissez la maintenance à un personnel qualifié.

Danger

Pour éviter les risques d'incendie et de décharge électrique, n'exposez pas le meuble TV/Hifi à la pluie où à l'humidité.

Danger

Pour éviter les décharges électriques, enfoncez la prise électrique avec précautions, en l'insérant complètement.

Danger d'explosion si la pile est mal remplacée. ne remplacez la pile que par un type identique.

Danger

Afin d'éviter les accidents, n'ouvrez pas le meuble TV/HIFI, et consultez un professionnel pour l'entretien du système.

! Attention

Si de la fumée ou une odeur bizarre se produit lorsque vous utilisez le meuble TV/HIFI, veuillez l'arrêter, retirer la prise et demander à un professionnel de le réparer.

Danger

Maintenez le meuble TV/HIFI éloigné de récipients contenant du liquide. Si le liquide entre dans le meuble TV/HIFI, il peut être endommagé.

! Attention

N'exposez pas le meuble TV/HIFI à la poussière ou à l'humidité. Ne la placez pas près d'une lampe.

Danger

En cas d'orage, veuillez arrêter le meuble TV/HIFI pour éviter les accidents.

! Attention

Si le meuble TV/HIFI n'est pas utilisé pendant une longue période, veuillez débrancher l'alimentation.

Danger

Placez le meuble TV/HIFI dans un endroit bien aéré afin de réduire la chaleur.

! Attention

Débranchez la prise électrique avant de nettoyer la surface du meuble TV/HIFI avec un chiffon humide et du savon.

Dimensions du meuble : Longueur : 183 cm, Hauteur : 81.5cm, Profondeur : 38cm

Veuillez vérifiez que l'emballage contient les accessoires suivants :

Télécommande x1

Manuel d'utilisation x1 SoundVision

Cable AV x1 A

Câble d'alimentation x1 B

Veuillez lire complètement ces instructions avant de brancher, d'utiliser ou de régler votre meuble TV/HIFI. Veuillez conserver ce manuel.

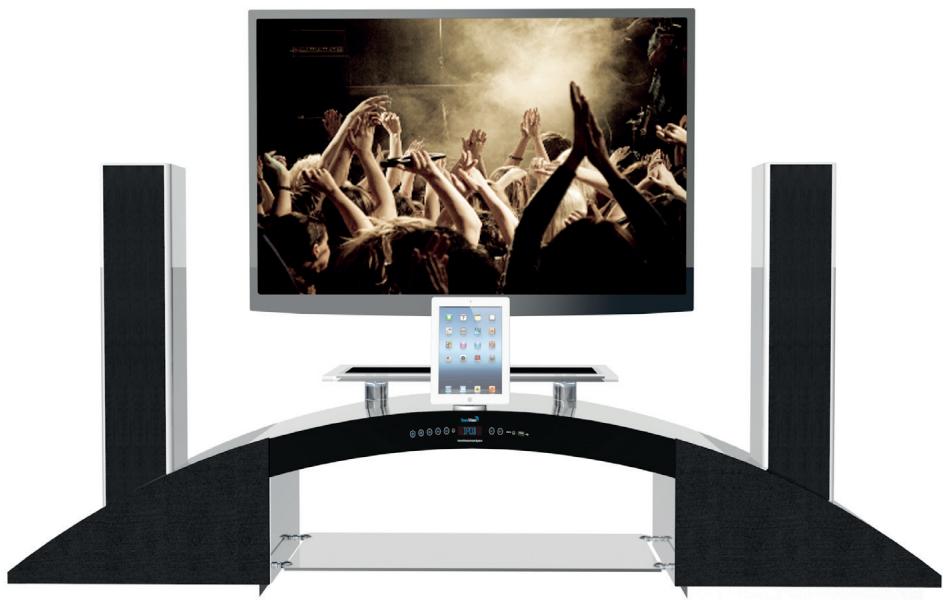

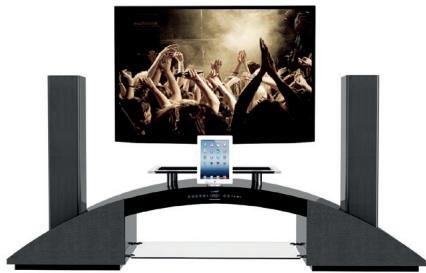

Principales fonctionnalités

01 Tweeter
02 Haut-parleur medium
03 Caisson de basses
04 Support TV en verre
05 Station d'accueil iPod®/iPhone®/ipad®
06 Panneau de commandes

07 Element principal
08 Hauts parleurs colonne
09 Cache haut parleur
10 Vitre
11 Bloc de câbles Hauts parleurs
12 Panneau arrière
13 Event

1

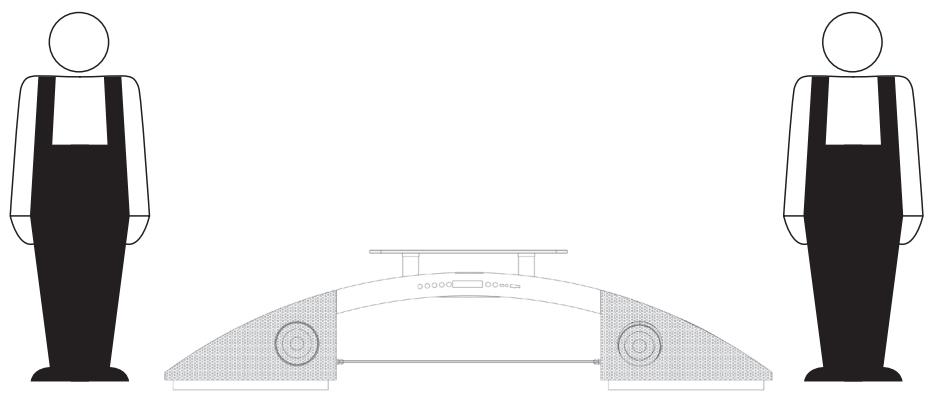

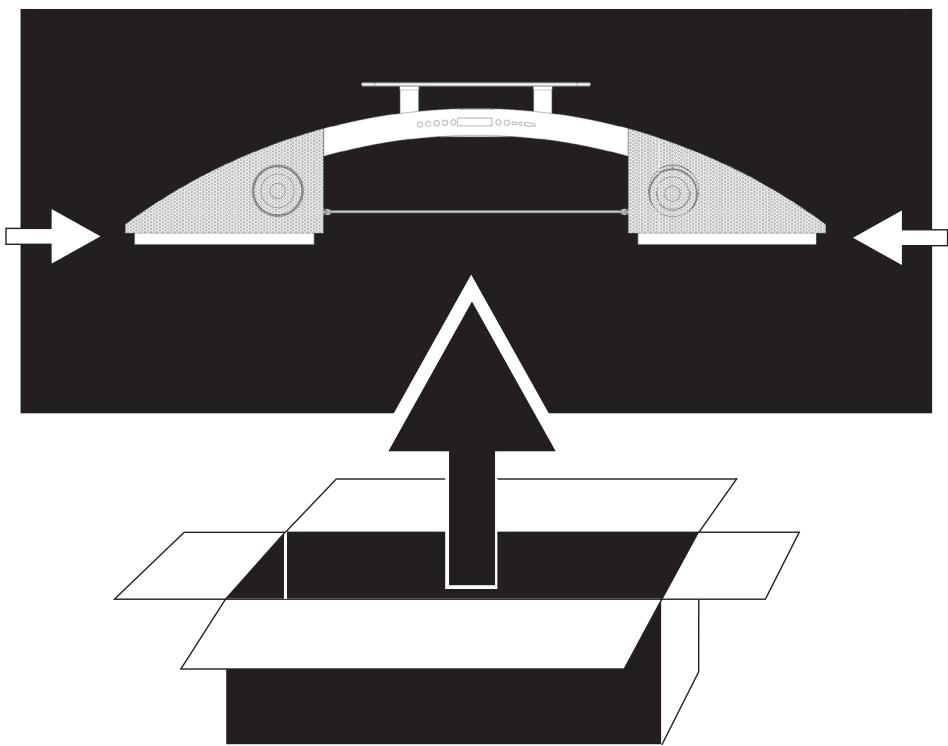

Sortez le meuble de son emballage en veillant à le soulever depuis l'étagère du bas (voir flèches sur schéma). (néscessite 2 personnes).

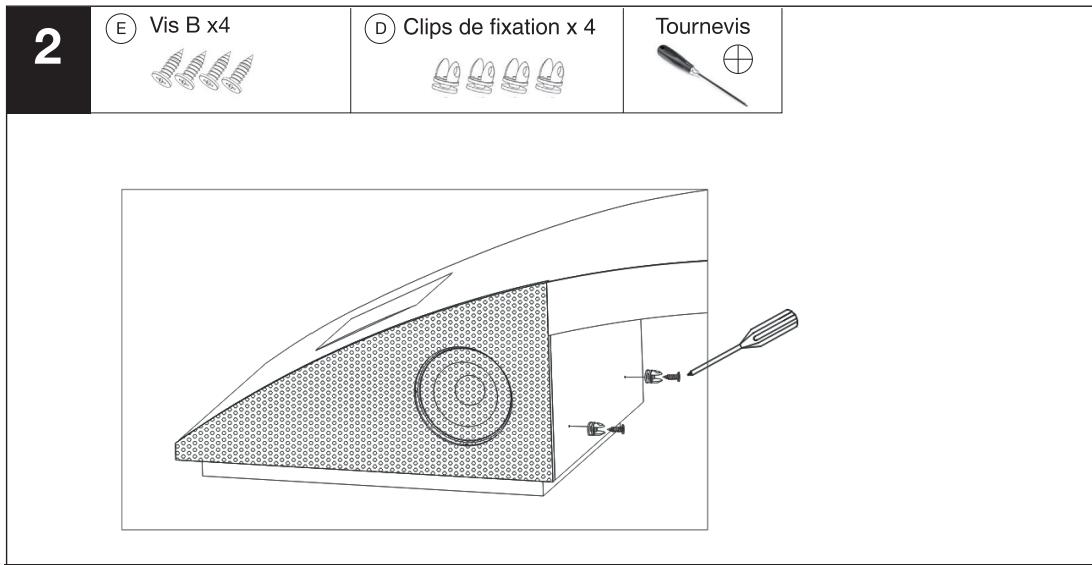

Installez les 4 clips de fixation sur les enceintes droite et gauche et vissez les avec les vis de type B à l'aide de votre tournevis.

Installez le support TV en verre sur les cylindres en aluminium et vissez les 2 vis de type A à l'aide du tournevis.

4

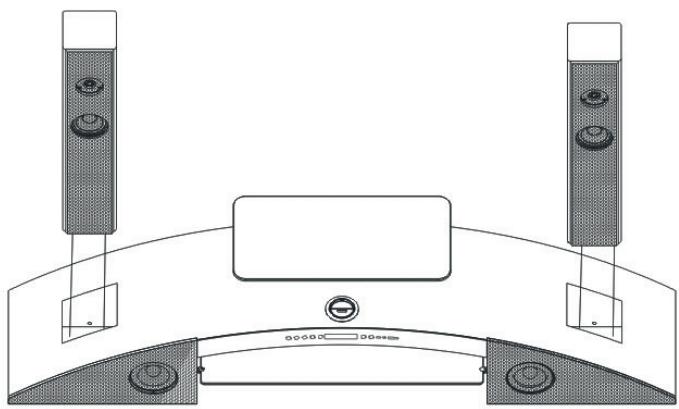

Installez les colonnes d'enceintes droite et gauche dans le module principal (cf illustration ci dessus) et brancher les branchez les câbles sur chaque enceinte.

5

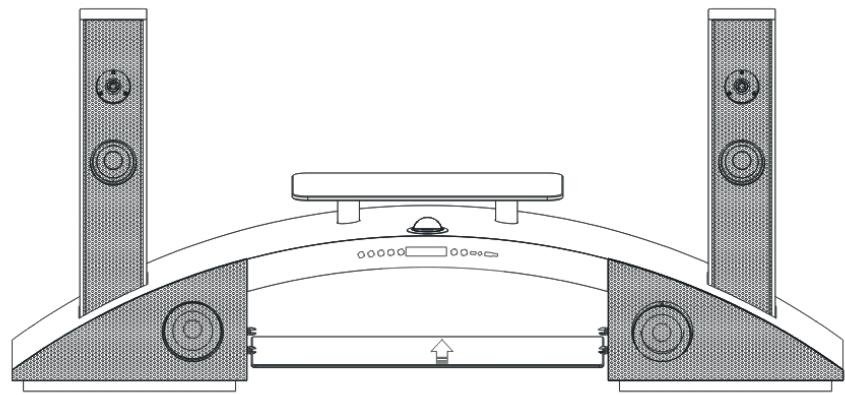

Inserez la vitre dans les clips.

6

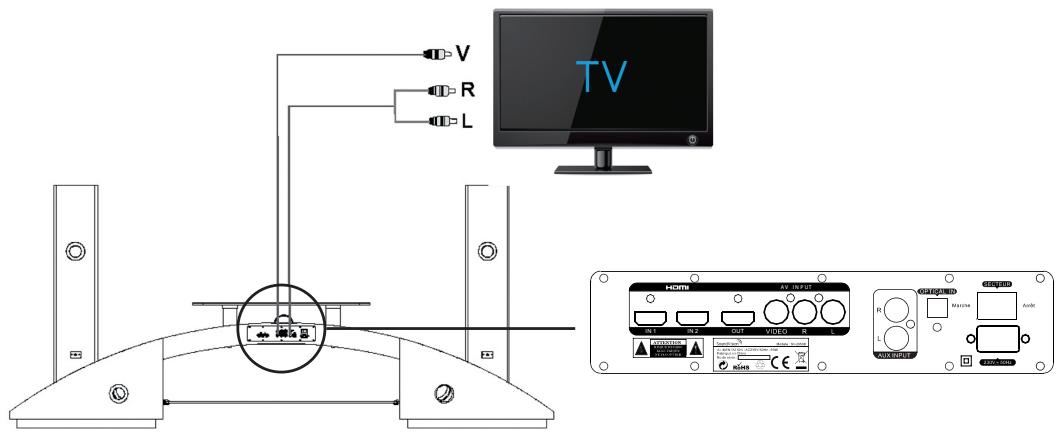

B Câble d'alimentation x 1

Ⓐ Cable AV x 1

TV HDMI AV INFUS R L OUT VIDEO R L R L AVI AC AC AC

Installation terminée. Il ne vous reste plus qu'à brancher le système selon l'illustration.

Attention

1. Le meuble TV/HIFI doit être installé de manière stable à un endroit pratique pour l'utilisation et l'entretien (il ne doit pas être incliné).
2. Il est déconseillé de le placer à un endroit où il pourrait être affecté par l'humidité, la foudre ou les éclaboussures d'eau.
3. Portez-le avec précaution pendant le transport, ne le poussez pas au sol.

Télécommande

1. Utilisation de la télécommande

Ouvrez le couvercle à l'arrière, insérez deux piles (vérifiez qu'elles soient insérées avec la bonne polarité) et replacez le couvercle. Visez le panneau de commande sur la façade avant du meuble, après quoi vous pouvez utiliser le système facilement avec la télécommande.

2. Entretien de la télécommande

! Attention

Veillez à la propreté de la surface de la télécommande et des touches, l'accumulation de poussière pouvant altérer le fonctionnement des touches.

Danger

Ne placez pas la télécommande dans un endroit humide ou exposé à la pluie.

! Attention

Les piles de la télécommande doivent être remplacées dans les conditions suivantes :

1. Utilisation continue pendant plus de trois mois.
2. La capacité de distance de la télécommande semble s'être réduite.
3. Le meuble TV/HIFI répond lentement ou ne répond pas lorsqu'on appuie sur les touches.

Utilisation manuelle d'un iPod®/iPhone®/iPad®

1. ▶ II est la touche lecture/pause. Appuyez et maintenez-la enfoncée pendant 3-5 secondes pour mettre l'iPod en veille, et appuyez de nouveau pour reprendre l'utilisation.

2. ◀◀ et ▶▶ sont les touches de piste précédente/suivante. Appuyez et maintenez les enfoncées pendant 2 à 3 secondes pour activer les fonctions d'avance/retour rapide.

3. «MENU» – appuyez sur cette touche pour utiliser les touches directionnelles

▲ et ▼ pour sélectionner la fonction que vous désirez, puis appuyez sur la touche «ENTER».

1. «REPEAT» – appuyez sur cette touche pour sélectionner la piste que vous désirez répéter. Signifie qu'une piste est répétée.
   S signifie que toutes les pistes sont répétées.

Piloter votre iPod®/iPhone®/iPad® depuis la télécommande ou le meuble.

Remarque

Le meuble TV/HIFI est compatible en lecture et en charge avec tous les modèles d'iPod®/iPhone®/iPad® les plus récents.

1. Appuyez sur le bouton INPUT. L'écran indique «iPod®».
2. Sélectionnez la musique, les photos, les vidéos, etc. que vous désirez et faites-les lire comme d'habitude par l'iPod® connecté.
3. Vous pouvez aussi sélectionner les pistes de musique suivantes ou précédentes en appuyant plusieurs fois sur les boutons ◀◀ ou ▶◀, et en appuyant sur ▶ II LECTURE/ PAUSE pour lancer la lecture ou la mettre en pause.
4. Appuyez sur le bouton VOLUME+/- pour régler le niveau sonore désiré.

Remarque

Si vous voulez regarder des photos ou des vidéos depuis l'iPod®/iPhone®/iPad®, la prise video2 doit être branchée à votre TV en plus de la connection vidéo standard.

Remarque

Pour fonctionner avec un iPod®/iPhone®/iPad®, le meuble TV/HIFI a besoin de 5-8 secondes pour identifier l'iPod®/iPhone®/iPad® après qu'il ait été inséré dans la station d'accueil.

Pour utiliser le meuble TV/HIFI pour la lecture ou la charge d'un iPod®/iPhone®/iPad®, il faut d'abord l'allumer, une fois l'écran éclairé, vous pouvez installer le dispositif iPod®/iPhone®/iPad®.

Télécommande

1. Utilisation de la télécommande

Ouvrez le couvercle à l'arrière, insérez deux piles (vérifiez qu'elles soient insérées avec la bonne polarité) et replacez le couvercle. Visez le panneau de commande sur la façade avant du meuble, après quoi vous pouvez utiliser le système facilement avec la télécommande.

2. Entretien de la télécommande

! Attention

Veillez à la propreté de la surface de la télécommande et des touches, l'accumulation de poussière pouvant altérer le fonctionnement des touches.

Danger

Ne placez pas la télécommande dans un endroit humide ou exposé à la pluie.

! Attention

Les piles de la télécommande doivent être remplacées dans les conditions suivantes :

1. Utilisation continue pendant plus de trois mois.
2. La capacité de distance de la télécommande semble s'être réduite.
3. Le meuble TV/HIFI répond lentement ou ne répond pas lorsqu'on appuie sur les touches.

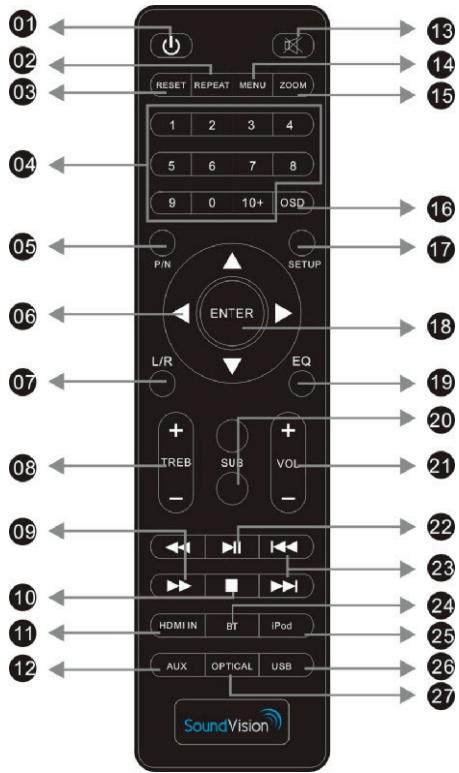

Fonctions de la télécommande

01 02 03 RESET REPEAT MENU ZOOM 1 2 3 4 5 6 7 8 9 0 10+ OSD P/N SETUP ENTER L/R EQ + IREB SUB VOL - - 21 22 23 24 25 26 27 13 14 15 04 05 06 07 08 09 10 11 12 HDMI IN BT iPod AUX OPTICAL USB SoundVision

1. VEILLE

Appuyez sur cette touche lorsque vous n'utilisez pas le meuble TV/HIFI afin d'économiser de l'énergie.

2. RÉPÉTITION

Si vous appuyez sur la touche REPEAT pendant que le meuble TV/HIFI est en mode lecture, la piste sera répétée; si vous voulez répéter tout le programme, appuyez de nouveau sur REPEAT.

3. REDEMARRAGE

Appuyez sur cette touche pour rétablir les paramètres de sortie d'usine.

4. CLAVIER NUMÉRIQUE (0-10+)

Appuyez sur les chiffres 0-9 pour sélectionner directement un programme jusqu'à 10 inclus; si le numéro du programme dépasse 10, vous pouvez appuyer sur la touche 10+, puis appuyer sur les autres nombres.

1. VEILLE
2. RÉPÉTITION
3. REDEMARRAGE
4. CLAVIER NUMERIQUE (0-10+)
5. SÉLECTION DU MODE VIDEO
6. TOUCHES DIRECTIONNELLES (HAUT/BAS/GAUCHE/DROITE)
7. GAUCHE/DROITE
8. AIGUS
9. AVANCE/RETOUR RAPIDE
10. ARRET
11. HDMI IN
12. ENTRÉE AUXILIAIRE
13. SOURDINE
    14 MENU
14. ZOOM
15. AFFICHAGE ÉCRAN
16. REGLAGES
17. VALIDER
18. EQUALIZEUR
    20 BASSES -/+
19. VOLUME PRINCIPAL -/+
20. LECTURE/PAUSE
21. PISTE PRÉCÉDENTE/SUIVANTE
22. BT
23. iPod
24. USB
25. ENTRÉE OPTIQUE

5. SÉLECTION DU MODE VIDEO

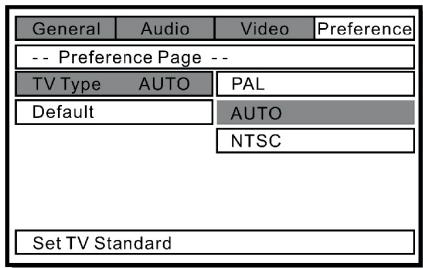

Appuyez sur cette touche pour sélectionner le mode vidéo PAL, PAL60, NTSC, AUTO.

6 TOUCHES DIRECTIONNELLES (HAUT/BAS/GAUCHE/DROITE)

À l'état Paramétrage, appuyez sur ces touches pour sélectionner le programme ou les éléments dont vous avez besoin.

7. GAUCHE/DROITE

Appuyez sur la touche L/R pour modifier la sortie audio gauche & droite lors de la lecture d'un périphérique USB (cette fonction n'est compatible qu'avec les pistes audio MP3).

8. AIGUS

Appuyez sur ces touches pour renforcer ou affaiblir l'effet des aigus.

9. AVANCE/RETOUR RAPIDE

Appuyez sur cette touche pour sélectionner

l'avance ou le retour rapide.Appuyer sur cette touche pour choisir parmi quatre types de vitesse de lecture (sans son): 2x, 4x, 8x,20x, appuyez sur la touche PAUSE pour revenir en vitesse normale.

10. ARRET

À l'état de lecture normale, appuyez sur ce bouton pour passer en mode arrêt. Appuyez deux fois sur ARRÊT pour arrêter complètement.

11. HDMI IN

Appuyez sur la touche pour sélectionner le mode d'entrée différente (HDMI 1, HDMI 2 et AV IN)

12. ENTRÉE AUXILIAIRE

Appuyez sur cette touche lorsque le meuble TV/HIFI est allumée pour modifier la source: AUX/USB/iPod®/iPhone®/iPad®

13. SOURDINE

Appuyez sur la touche «SOURDINE» pour désactiver la sortie audio; appuyez de nouveau pour annuler cette fonction.

14 MENU

En mode de lecture de votre iPod®/iPhone®/iPad®, appuyez sur cette touche pour afficher le menu principal. Appuyez sur les touches directionnelles pour sélectionner un programme puis confirmez.

15.ZOOM

Appuyez sur cette touche lorsque vous regardez des images ou des vidéos pour modifier la taille de l'image originale 2x, 3x, 4x, 1/2x, 1/3x, 1/4x.

16AFFICHAGE ÉCRAN

Appuyez sur la touche OSD pour afficher à l'écran la situation actuelle, l'heure, le temps restant et d'autres fonctions.

17. REGLAGES

Appuyez sur cette touche pour ouvrir le paramétrage général, le paramétrage audio et le paramétrage des préférences. Suivez ces instructions pas-à-pas pour les utiliser: Appuyez sur la touche SETUP pendant la lecture, et utilisez les touches directionnelles pour naviguer dans le menu. L'écran affichera les différents menus qui vous

permettent de programmer le meuble TV/HIFI. Après avoir effectué les réglages, appuyez sur la touche SETUP pour quitter ce menu.

18. VALIDER

Appuyez sur cette touche pour confirmer les sélections dans le menu affiché à l'écran.

19.EQUALIZEUR

Lorsque le meuble TV/HIFI est allumée, appuyez sur la touche EQ pour modifier le mode d'équalizer Options : JAZZ, CLASSIQUE, ROCK, POP, NORMAL.

20 BASSES -/+

Appuyez sur SUB-/SUB+ pour régler les effets du caisson de basse.

21. VOLUME PRINCIPAL -/+

Utilisez ces touches pour régler le volume principal.

22. LECTURE/PAUSE

En mode lecture, appuyez sur cette touche pour passer en mode lecture ou pause.

23 PISTE PRÉCÉDENTE/SUIVANTE

Appuyez pour sélectionner la piste audio précédente ou suivante, appuyez quelques secondes pour activer l'avance/retour rapide de l'iPod.

En mode lecture USB, cette touche sert à sélectionner la piste précédente ou suivante.

24. BT

Appuyez sur cette touche pour passer en mode BT.

25. iPod

Appuyez sur cette touche pour passer en mode iPod.

26. USB

Appuyez sur cette touche pour passer en mode USB.

27. ENTRÉE OPTIQUE

Appuyez sur cette touche pour passer en mode OPTIQUE.

Illustration des panneaux avant/arrière

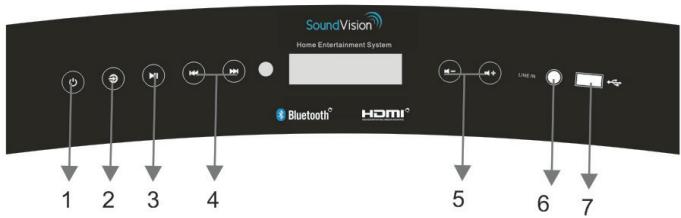

Illustration des fonctions du panneau avant

Veille

Choix de la source

Lecture/Pause

Illustration des fonctions du panneau arrière

HDMI AV INPUT IN 1 IN 2 OUT VIDEO R L ATTENTION ALMENTINATION: AC250V/50Hz - 80W PARISON EN POWER No da latte: SoundVision R-9HS MODEL: DV/350V OPTICAL IN Marche AUX INPUT SECUR Arrêt 2.50V ~ 50Hz

Entrée auxiliaire

Entrée optique audio numérique

Marche/Arrêt

Alimentation

Entrée HDMI

Sortie HDMI

Prise d'entrée audio/ vidéo (mixage gauche/droite)

Illustration de la connectique du meuble

HDMI Video output Optical digital signal input HDMI AV INPUT IN 1 IN 2 OUT VIDEO R L ATTENTION Sound/Video Model: F1.2000 L/R ADDITION: AC/DAVIDEN - HDMI Connect via HDMI RMS AV audio/video input HDMI 2 audio/video input HDMI 1 audio/video input L/R AUDIO INPUT Movie: F1.2000 Marche Arrêt L/R Audio V L R Blu-Ray Player Game console HD

1. Connexion avec une TV en HDMI pour la lecture vidéo à partir du meuble.
2. Connectez vous avec une TV en optique pour transmettre le son de la TV vers le meuble ou connectez vous avec un lecteur DVD / BLU-RAY® / Console de jeux HD pour transmettre le son vers le meuble TV.
3. Connexion audio avec un lecteur DVD / BLU-RAY® / Console de jeux HD en RCA.
4. Connexion audio/vidéo avec une lecteur DVD / BLU-RAY® / Console de jeux HD en RCA pour la lecture audio/vidéo à partir du meuble.
5. Connexion avec un lecteur DVD / BLU-RAY® / Console de jeux HD en HDMI vers le meuble TV.
6. Connexion avec un lecteur DVD / BLU-RAY® / Console de jeux HD en HDMI vers le meuble TV.

Configuration du système

Les paramètres par défaut du système sont configurés de façon à garantir une utilisation optimale. Vos activités ou vos domaines de prédilection peuvent supposer la modification de ces paramètres. Pour modifier la configuration du système, appuyez sur le bouton SETUP/UP/DOWN/LEFT/RIGHT (CONFIGURATION/HAUT/BAS/GAUCHE/DROITE) de la télécommande, puis accédez aux pages suivantes :

1) Page de configuration de la langue : Le système est disponible dans les langues suivantes : anglais, allemand, espagnol, français.

General Audio Video Preference -- General Setup Page -- OSD Lang ENG ENGLISH GERMAN SPANISH FRENCH Set OSD Language

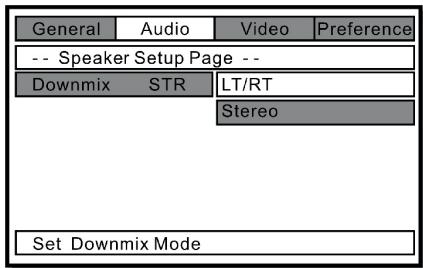

2) Page de configuration audio : Cette page de configuration permet de choisir le mode de sortie audio du système (mono ou stéréo).

General Audio Video Preference -- Speaker Setup Page -- Downmix STR LT/RT Stereo Set Downmix Mode

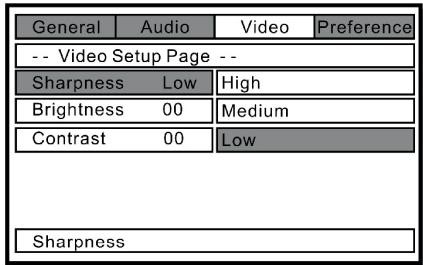

2) Page de configuration vidéo : Cette page de configuration permet de modifier les paramètres de sortie vidéo du système (définition, luminosité et contraste).

3) Page de configuration des préférences : Cette page de configuration permet de choisir parmi l'un des modes de sortie TV suivants : TV PAL, AUTO, TV NTSC.

General Audio Video Preference -- Preference Page -- TV Type AUTO PAL Default AUTO NTSC Set TV Standard

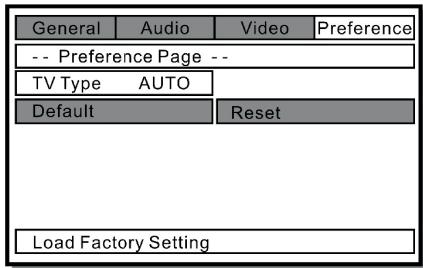

Cet élément permet de restaurer tous les paramètres par défaut de l'appareil. Si vous n'êtes pas satisfait des effets de certains paramètres, vous pouvez rétablir les paramètres par défaut de l'appareil.

General Audio Video Preference -- Preference Page -- TV Type AUTO Default Reset Load Factory Setting

Lecture d'un périphérique USB

1) À l'aide d'un câble HDMI®, raccordez la prise de sortie HDMI® de l'appareil à la prise d'entrée HDMI® du téléviseur, puis configurez le téléviseur sur le canal d'entrée

correspondant.

2) Mettez l'appareil sous tension à l'aide de l'interrupteur d'alimentation, puis activez-le en appuyant sur le bouton STANDBY (VEILLE) du panneau avant.
3) Sélectionnez le mode lecture du périphérique USB à l'aide du bouton INPUT (SÉLECTION D'ENTRÉE) du panneau avant ou de la télécommande. Une fois le mode sélectionné, le message « READING » (« LECTURE EN COURS ») et les dossiers suivants s'affichent à l'écran (voir illustration) :


music

movie

file

a) PHOTOS : Le dossier Photos affiche l'ensemble des fichiers photo du périphérique USB. Pour afficher vos photos, accédez directement au dossier, puis sélectionnez les fichiers de votre choix.
b) MUSIQUES : Le dossier Musiques affiche l'ensemble des fichiers audio du périphérique USB. Ce dossier est utilisé comme dossier par défaut en mode lecture. Pour passer en mode lecture, appuyez simplement sur le bouton PLAY/PAUSE (LECTURE/PAUSE) ou sur le bouton ENTER (ENTRÉE) une fois le périphérique USB activé.
c) FILMS : Le dossier Films affiche l'ensemble des fichiers vidéo du périphérique USB. Pour lire vos vidéos, accédez à ce dossier, puis sélectionnez les fichiers de votre choix.
d) FICHIERS : Le dossier Fichiers contient tous les fichiers pris en charge par l'appareil et permet à l'utilisateur d'effectuer facilement des recherches.

Remarques :

Cette interface permet de sélectionner les dossiers à ajouter à la liste de lecture. Pour ce faire, naviguez jusqu'au dossier de votre choix à l'aide des boutons PREVIOUS/ NEXT TRACK (PISTE PRÉCÉDENTE/ SUIVANTE) de la télécommande, puis validez votre choix à l'aide du bouton PLAY/ PAUSE (LECTURE/PAUSE) du panneau avant ou de la télécommande, ou du bouton ENTER (ENTRÉE) de cette dernière.

Précaution d'utilisation du périphérique USB

1 L'appareil est compatible avec les fichiers audio MP3/WMA, les fichiers vidéo AVI/ DIVX/MP4 et le format d'image JPEG. Aucun autre format ne peut être lu avec cet appareil.
2 En mode lecture, le périphérique MP3 utilise le dossier Musiques comme dossier par défaut. Si le périphérique n'est pas relié au téléviseur, vous pouvez activer le mode lecture à l'aide du bouton PLAY/PAUSE (LECTURE/PAUSE) du panneau avant ou de la télécommande, ou du bouton ENTER (ENTRÉE) de la télécommande.
3 Bien que l'appareil soit compatible avec les formats vidéo AVI/DIVX, il se peut que certains fichiers vidéo téléchargés sur Internet soient illisibles. Ce problème est dû à une incompatibilité de format et non à un dysfonctionnement de l'appareil.
4 La définition des vidéos est également inhérente aux fichiers.

Fonction entrée AUX

1. Appuyez sur la touche «Input» sur le panneau avant ou sur la touche «AUX» sur la télécommande pour entrer dans le mode d'entrée AUX.
2. Quand le mode "AUX" est enclenché, l'appareil recherche d'abord un signal sur la prise

« LINE IN » en façade puis sur la prise « AUX IN » sur le panneau arrière. De même, si vous déconnectez votre source de la prise « LINE IN », l'appareil recherchera ensuite automatiquement un signal sur la prise « AUX IN ».

Fonction entrée optique

1. Appuyez sur la touche "input" sur le panneau d'affichage du meuble ou sur votre télécommande, et choisissez le mode optical input.
2. Connectez votre source Audio externe au meuble TV via votre câble optique. Configurez votre source externe (TV, lecteur DVD/BR, console de jeux) sur l'option PCM. Le meuble recevra votre son en HD

Fonction Bluetooth®

1. Appuyez sur le bouton «Input» sur le devant du meuble ou sur le bouton «BT» de la telecommande pour passer en Bluetooth®. Le voyant Bluetooth® va clignoter sur l'écran du meuble.

2. Allumez le Bluetooth® de votre appareil (smartphone/iphone/ipod...), faire une recherche de nouveau périphérique, puis appuyez sur le bouton «Play/Pause» sur le devant du meuble ou sur la télécommande, en le maintenant quelques secondes, jusqu'à ce que le voyant Bluetooth® clignote rapidement sur le meuble. Le meuble est maintenant en mode Bluetooth®. si le meuble detecte un autre appareil en Bluetooth®, il emettra un son et se connectera automatiquement.

3. Quand il sera connecte a un appareil en BT

(Smartphone, iPod, iPhone...), «SV-2950» apparaîtra sur l'écran (il s'agit du nom du smartphone ou tablette sur le réseau BT). Puis le voyant bt clignotera normalement. La musique de votre smartphone pourra ainsi être lue par le meuble.

1. Après que le BT ait été connecté correctement, vous pouvez utiliser les boutons «Play/Pause/Avance rapide/Retour rapide» du meuble pour contrôler votre smartphone ou autre.

2. En mode lecture de votre musique depuis le téléphone, si vous appuyez quelques secondes sur le bouton «Play/Pause», il reviendra en mode standard, il faudra se reconnecter en mode BT (etapes precedentes).

3. Pour ce type de produit, il n'est pas nécessaire de rentrer un mot de passe pour se connecter en BT. Si un mot de passe vous est demande, merci de vous référer au manuel de votre appareil.

Remarque:

1. Ce meuble est équipe de la version Bluetooth® 3.0, qui est compatible avec la plupart des appareils équipes de BT. s'il ne fonctionne pas ou si la connection n'est pas bonne, vérifez que votre appareil fonctionne bien en mode bluetooth et si ce dernier fonctionne correctement.

2. Ce produit ne fonctionne qu'avec des fichiers audio en mode BT (pas de vidéo).

Fonction de conversion HDMI®

Cet appareil est doté d'une fonction de conversion HDMI® permettant de convertir

les signaux de sortie vidéo ordinaires en sortie HDMI® et d'effectuer les actions suivantes :

1. Grâce au mode iPod ^ , vous pouvez convertir les signaux audio/vidéo de votre iPod ^ /iPhone ^ /iPad ^ en signaux d'entrée TV HDMI ^ via la prise de sortie HDMI ^ de l'appareil, lors de la lecture de votre périphérique.

2. Vous pouvez relier l'appareil à un périphérique de sortie audio/vidéo (lecteur DVD, téléviseur, etc.) à l'aide d'un câble RCA. Pour ce faire, reliez la prise de sortie du périphérique à la prise AV IN de l'appareil à l'aide d'un câble RCA (rouge, blanc, jaune), puis sélectionnez le canal d'entrée AV IN. Une fois le périphérique activé, l'appareil convertira les fichiers audio/vidéo en signaux de sortie HDMI®.

3. Grâce à ses deux prises d'entrée HDMI (HDMI® 1 et HDMI® 2), l'appareil peut être relié simultanément à deux périphériques de sortie HDMI® (lecteur DVD, récepteur de signaux de satellite, etc.). Le bouton d'entrée (INPUT) permet de passer d'un périphérique à l'autre.

Remarques :

1. L'appareil est compatible avec des fichiers vidéo allant jusqu'à 1080P en HDMI®. La définition de l'image dépend de la résolution du fichier d'origine.

2. La fonction iPod®/USB/AV IN/HDMI® 1/HDMI® 2 suppose un temps de chargement de 18 secondes, ainsi qu'un décalage de 20 secondes de la sortie audio/vidéo. Il ne s'agit pas d'une erreur.

Problèmes communs et leurs solutions

En raison d'un usage incorrect, le meuble TV/HIFI peut être endommagé. Dans ce cas, consultez les solutions suivantes. Si elles ne sont d'aucune aide, veuillez consulter votre revendeur.

PROBLÈME	CAUSE DU PROBLÈME	SOLUTION
Aucun affichage	La prise électrique n'est pas insérée correctement ; il n'y a pas de courant dans la prise ; le meuble TV/HIFI n'est pas allumé.	La prise doit être connectée ; appuyez sur l'interrupteur ; allumez le meuble TV/HIFI.
Pas d'image	Sortie vidéo mal connectée ; TV mal paramétrée.	Connectez la sortie vidéo correctement ; paramétrez la TV sur le bon canal AV.
Pas de son	Câbles hauts-parleurs mal connectés, entrée AUX mal connectée, le volume est trop bas.	Connectez le câble des hauts parleurs correctement, connectez correctement la source à l'entrée AUX, réglez le volume.

Caractéristiques techniques / Remarques

Alimentation	~230 V/50 Hz	Spectre audio	>106 dB (1 kHz)
Puissance	60 W	Pds. N / Pds. G.	37.4KG/41.6KG
Sortie vidéo	1,0 V (crête à crête), 75	Conditions d'utilisation	Temperature : 5 °C-35 °CPosition : Horizontale
Fréquence	20 Hz – 20 kHz ± 2.5 dB	Taille	Unité principale :188.5x38x43 cm
S/B	>90 dB (1 kHz)

Remarque

** La qualité des photos JPEG et la vitesse à laquelle elles peuvent être ouvertes dépend de la résolution et du taux de compression des photos. Certaines photos JPEG peuvent ne pas être lues en raison de la qualité et des formats.

Si vous devez à l'avenir mettre cet appareil au rebut, veuillez noter qu'il ne faut pas mettre les produits électriques au rebut avec les ordures ménagères. Veuillez le faire recycler quand cette possibilité existe.

Consultez les autorités locales de votre revendeur pour des conseils concernant le recyclage. (Directive Déchets électriques et électroniques).

Importé par HDW FRANCE

157 Rue du Caporal Felix Poussineau

77190 DAMMARIE LES LYS

FRANCE
