DUALTRON MINI 17,5A - Trottinette électrique MINIMOTOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Trottinette électrique
Caractéristiques techniques principales	Double moteur, vitesse maximale de 45 km/h
Alimentation électrique	Batterie lithium-ion 17,5Ah
Tension	60V
Puissance	2 x 1000W
Dimensions approximatives	Longueur : 120 cm, Largeur : 25 cm, Hauteur : 120 cm
Poids	30 kg
Autonomie	Jusqu'à 70 km selon le mode de conduite
Compatibilités	Accessoires compatibles Dualtron
Type de batterie	Batterie lithium-ion
Fonctions principales	Modes de conduite, freinage régénératif, éclairage LED
Entretien et nettoyage	Nettoyage régulier, vérification des freins et des pneus
Pièces détachées et réparabilité	Disponibilité de pièces détachées chez le fabricant
Sécurité	Éclairage avant et arrière, klaxon, système de freinage efficace
Informations générales	Poids maximal supporté : 150 kg, garantie de 2 ans

FOIRE AUX QUESTIONS - DUALTRON MINI 17,5A MINIMOTOR

Comment charger correctement la batterie du MINIMOTOR DUALTRON MINI 17,5A ?

Pour charger la batterie, utilisez uniquement le chargeur fourni avec le scooter. Branchez le chargeur à une prise secteur, puis connectez-le à la prise de charge du scooter. La lumière du chargeur doit passer au vert lorsque la batterie est complètement chargée.

Que faire si le scooter ne s'allume pas ?

Vérifiez d'abord si la batterie est chargée. Si elle l'est et que le scooter ne s'allume toujours pas, vérifiez l'interrupteur d'alimentation et assurez-vous qu'il est en position 'ON'. Si le problème persiste, contactez le service client.

Comment vérifier l'état de la batterie ?

Appuyez sur le bouton de l'indicateur de batterie situé sur le panneau de contrôle. Cela vous montrera le niveau de charge actuel de la batterie. Si les lumières clignotent, cela indique que la batterie est faible.

Que faire si le scooter perd de la puissance pendant la conduite ?

Cela peut être dû à une batterie faible, à une surcharge ou à des pneus sous-gonflés. Vérifiez d'abord le niveau de la batterie. Si la batterie est en bon état, vérifiez la pression des pneus et assurez-vous qu'ils sont correctement gonflés.

Comment entretenir le MINIMOTOR DUALTRON MINI 17,5A ?

Pour entretenir votre scooter, vérifiez régulièrement la pression des pneus, nettoyez le cadre pour éviter l'accumulation de saleté et inspectez les freins pour vous assurer qu'ils fonctionnent correctement. Effectuez une révision complète tous les 6 mois.

Que faire si les freins ne fonctionnent pas correctement ?

Si vous remarquez que les freins ne répondent pas bien, vérifiez le niveau de liquide de frein et l'état des plaquettes. Si nécessaire, remplacez les plaquettes ou faites appel à un professionnel pour un entretien.

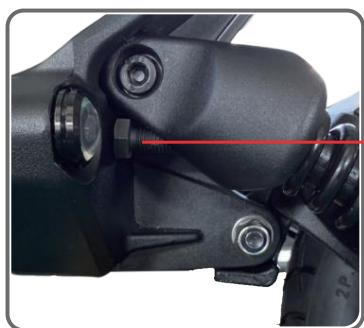

Comment régler les suspensions du scooter ?

Les suspensions peuvent être ajustées à l'aide des réglages situés sur les amortisseurs. Tournez les réglages dans le sens des aiguilles d'une montre pour durcir la suspension et dans le sens inverse pour l'assouplir. Testez les réglages sur une courte distance pour trouver le confort optimal.

MODE D'EMPLOI DUALTRON MINI 17,5A MINIMOTOR

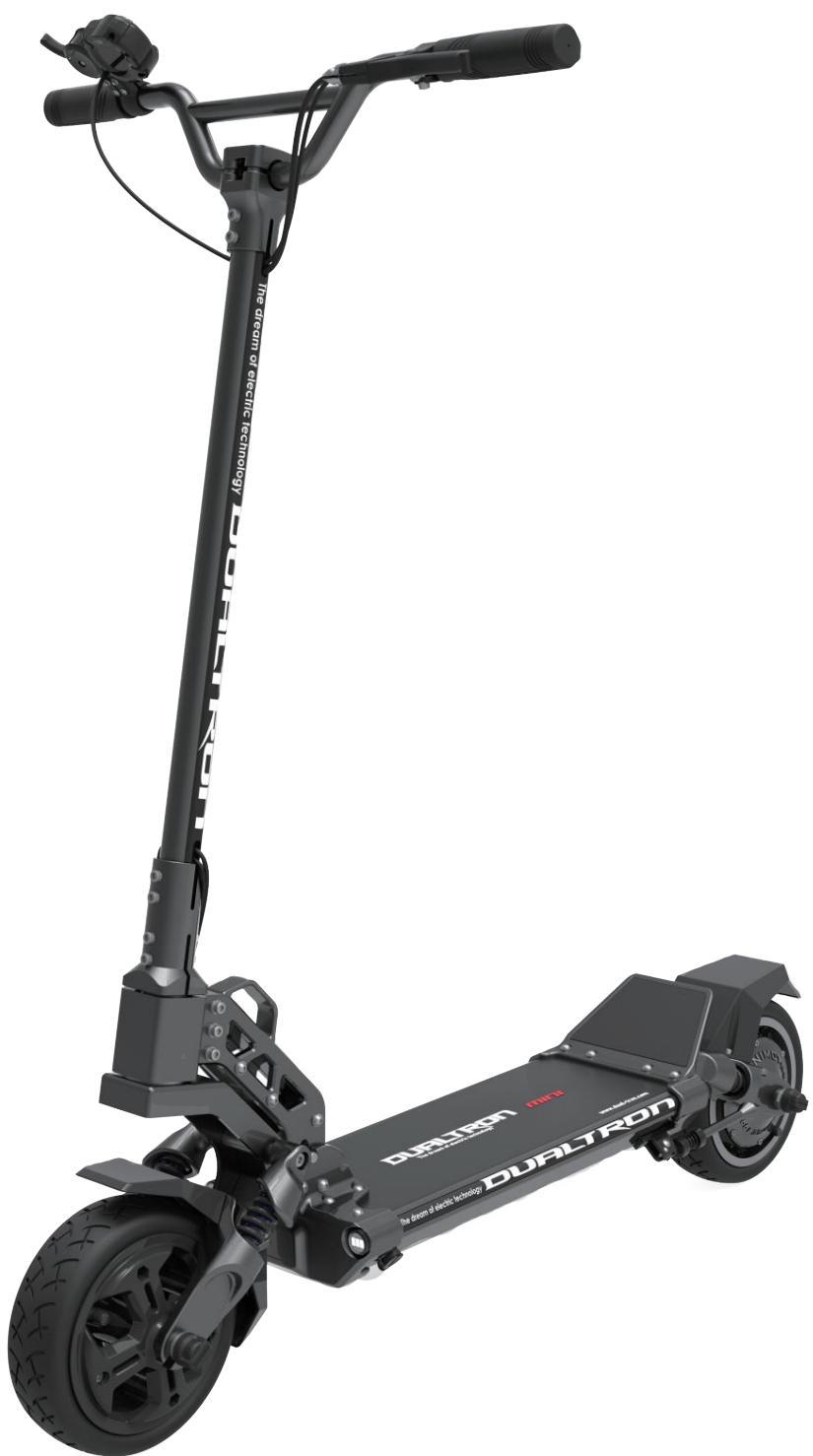

Manuel d'utilisation

Notice Originale

Consignes de sécurité

Précautions générales de sécurité de la trottinette

1. Avertissement : Cette trottinette a quelques propriétés de résistance à l'eau mais n'est pas imperméable à l'eau.

2. L'appareil DOIT être utilisé uniquement avec le chargeur FOURNI

1. CET APPAREIL PEUT ETRE UTILISÉ PAR DES ENFANTS ÂGÉS D'AU MOINS 8 ANS ET PAR DES PERSONNES AYANT DES CAPACITÉS PHYSIQUES, SENSORIELLES OU MENTALES RÉDUITES OU DENUEES D'EXPÉRIENCE OU DE CONNAISSANCE, S'ILS (SI ELLES) SONT CORRECTEMENT SURVEILLÉ(E)S OU SI DES INSTRUCTIONS RELATIVES À L'UTILISATION DE L'APPAREIL EN TOUTE SECURITE LEUR ONT ETÉ DONNÉES ET SI LES RISQUES ENCOURUS ONT ETÉ APPRÉHENDÉS. LES ENFANTS NE DOIVENT PAS JOUER AVEC L'APPAREIL. LE NETTOYAGE ET L'ENTRETIEN PAR L'USAGER NE DOIVENT PAS ETRE EFFECTUÉS PAR DES ENFANTS SANS SURVEILLANCE

Rappel des consignes de sécurité

Précautions générales de sécurité de la trottinette

1. Éviter de l'utiliser par temps de pluie ! Ne pas nettoyer la trottinette avec de l'eau.
2. Attention aux pièces en rotation : veillez à ne pas porter des vêtements amples, des accessoires (sacs, lacets) qui peuvent se bloquer dans un élément en rotation ou un élément du système de piage de la trottinette.
3. Ce produit n'est pas une trottinette pour faire des figures : sauter, cascades, acrobaties... Si une panne intervient suite à une mauvaise utilisation, cela annulera la garantie.
4. Respectez les limites de poids : Ce produit est destiné à un seul adulte, le poids maximum est de 100kg. Cette trottinette n'est pas destinée aux enfants. Elle ne doit pas être utilisée par 2 personnes.
5. Démontage / modifications : Le démontage ou la modification de la trottinette sans autorisation préalable annulera la garantie.
6. Conformité légale : Veuillez-vous conformer à toutes les lois locales relatives au trafic et aux lois régissant les véhicules électriques personnels.
7. Démarrage lent : Pour les nouveaux utilisateurs, commencez à une vitesse stable. S'entraîner à rouler dans des zones ouvertes avant de l'utiliser dans un lieu public.
8. Arrêt contrôle: Un freinage d'urgence fort et soudain risque de renverser la trottinette. Veuillez décélérer progressivement pour vous arrêter en toute sécurité. N'appliquez pas de force extrême sur le levier de frein.
9. Précaution pour les descentes : Accélérer pendant une descente est extrêmement dangereux ! Prenez soi de réduire votre vitesse, utilisez le frein en conséquence. Gérer la surchauffe des freins et votre stress sur la trottinette en s'arrêtant périodiquement pendant une longue descente
10. Ne poussez pas trop la machine : Les catégories de pente acceptables varient en fonction du poids de l'utilisateur. Les montées excessivement longues et raides entraîneront des surchauffes, des coupures de surintensité ou des creux de tension, entraînant un potentiel dommage irréversible.
11. Lorsque l'on porte la trottinette : Essayer de la soulever par les poignées risque d'endommager le système de piage. Pour la soulever correctement, tenez le plateau d'une main et tenez le guidon de l'autre. Prenez soin de ne pas vous abîmer le dos.
12. Equipement de sécurité : Veuillez porter une protection de sécurité appropriée pour rouler (casque aux normes, genouillères, coudeières, protège-poignets...)

Précautions générales de sécurité pour la conduite

1. Lorsque vous roulez dans l'obscurité, vérifiez que vos lumières fonctionnent correctement. Parce que votre capacité à réagir aux événements avec une faible lumière est altérée, veuillez garder votre vitesse sous contrôle.
2. Trouvez une position appropriée qui permet de réagir aux scénarios de conduite inattendus. Entrenez-vous à ralentir progressivement jusqu'à un arrêt complet.
3. Prendre des précautions supplémentaires lors de l'utilisation dans les environnements suivants : surface glissante, zones de circulation dense, pentes soudaines, mauvaises conditions de route et intersections
4. Ne pas s'approcher des ralentisseurs à grande vitesse, limiter à moins de 5 km/h
5. N'essayez pas d'utiliser un pied pour freiner ou décélérer, cela mettra en danger votre sécurité et n'est pas très efficace.
6. Après la conduite, les sections du moteur et du frein (en particulier le disque de frein) produisent une quantité importante de chaleur, veuillez ne pas toucher !
7. Rouler avec une seule main sur la poignée, par exemple lors de l'utilisation du téléphone portable, est fortement déconseillé.
8. Assurez-vous que la béquille n'est pas sortie lors de la mise en route.
9. Se tenir à un pied vers l'avant, un pied vers l'arrière
10. Se tenir en équilibre et accélérer au moyen de la gachette d'accélération.
11. Incliner la trottinette lorsque vous tournez.
12. Ne pas utiliser en cas de pluie
13. Ralentir en présence de ralentisseurs, fléchir légèrement les genoux pour maintenir l'équilibre
14. Faire preuve de vigilance à la hauteur des trottoirs et autres marches
15. Ne pas accélérer dans les descentes
16. Ne pas appuyer sur la gachette de l'accélérateur lorsque vous marchez à côté de la trottinette
17. Eviter les obstacles
18. Ne pas poser ni accrocher d'objets lourds sur le guidon ou aux poignées
19. Ne pas utiliser la trottinette sur un pied
20. Ne pas utiliser la trottinette sur la route
21. Ne pas tourner à une vitesse élevée
22. Eviter les flaques d'eau
23. Ne pas utiliser la trottinette à plus de 1 personne
24. Ne pas lâcher les mains du guidon
25. La trottinette doit être arrêtée et étendue après l'utilisation ou lors d'un événementuel entretien
26. Rouler avec une seule main sur la poignée, par ex. utilisation du téléphone portable, est fortement déconseillée.

Introduction du fabricant

Minimotors Co., LTD. est une entreprise de fabrication et de distribution de mobilité personnelle avec un système de production professionnel depuis 1999.

Minimotors Co., LTD. A créé la marque de mobilité électrique [DUALTRON] dans le but de prendre la mobilité personnelle plus innovante, plus sensuelle et plus pratique de 1999 à aujourd'hui et de faire un produit apprécié de tous. Minimotors Co., LTD. Fait de son mieux pour devenir la meilleure entreprise de mobilité électrique au monde.

MINIMOTORS

Présentation de la marque

La marque «DUALTRON» est une marque de scooter électrique mondiale qui a été conquise par Electier Co. LTD.

est un produit révolutionnaire qui combine le premier système de double entraînement au monde et la nouvelle technologie de suspension en caoutchouc (demande de brevet). C'est une marque de luxe coréenne qui a conquis le marché mondial des scooters électriques exportés dans plus de 20 pays.

DUALTRON™

Veuillez lire attentivement le manuel d'utilisation.

N'utilisez pas le produit avant d'avoir compris ses fonctions.

Ne laisser pas le produit à une personne qui ne peut pas utiliser le produit.

• Pour une première fois, utilisez Dualtron Thunder avec une vitesse lente pour des raisons de sécurité.

Avant de le manuel

Ce manuel contient des informations importantes pour vous aider à utiliser votre produit de la manière la plus sûre. Pour une utilisation en toute sécurité, il est indiqué «Danger», «Attention» et «Avertissement» selon le degré de danger et la signification est comme ci-dessous.

Danger

Danger: Indique une situation dangereuse pouvant résulter de blessures graves.

Attention

Attention : Indique une situation potentiellement dangereuse pouvant entraîner des blessures graves.

Mise en Garde

Avertissement : Indique une situation potentiellement dangereuse pouvant entraîner une blessure légère.

Dimension du produit

* Des erreurs peuvent se produire selon la méthode de mesure.

Chàssis

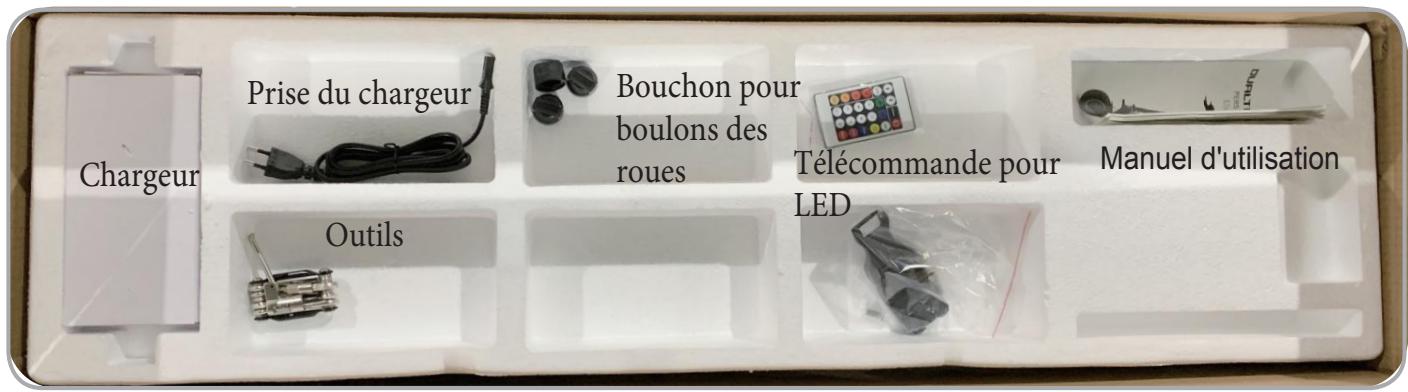

Vérification des composants à l'intérieur de la boîte

Haut: Chargeur de batterie par défaut (1.7A), Outil, Manuel de l'utilisateur,

Télécommande

Bas: trottinette (battery Lithium incluse)

Mise en

garde

Notez le numéro de série

Après avoir ouvert la boîte du produit, notez le numéro de série et conservez-le.

Il peut être utilisé pour vérifier des informations telles que la date d'achat, la période de garantie, etc.

Emplacement du numéro de série

Permet de vérifier des informations même si le produit est perdu ou volé. (Peut varier en fonction de la situation de la succursale.)

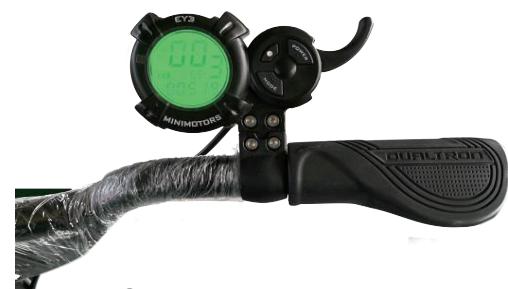

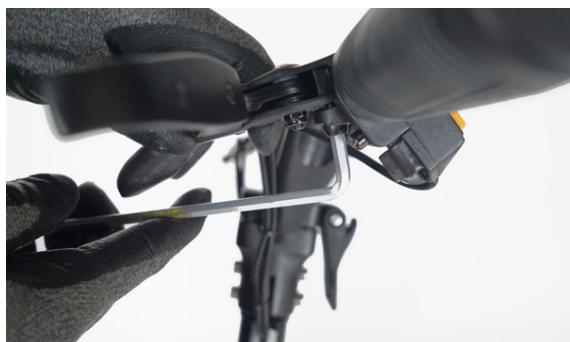

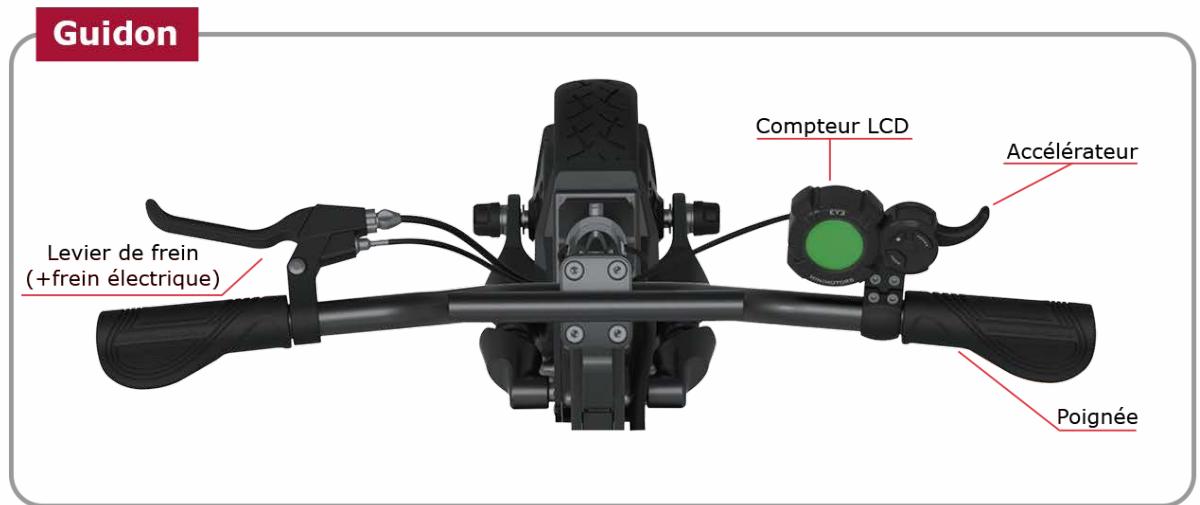

Assemblage du compteur et du frein

• Placez le Compteur et serrez les vis de fixation.

• Régler la position du frein et serrer les vis de fixation à l'aide d'une clé hexagonale de 5 mm.

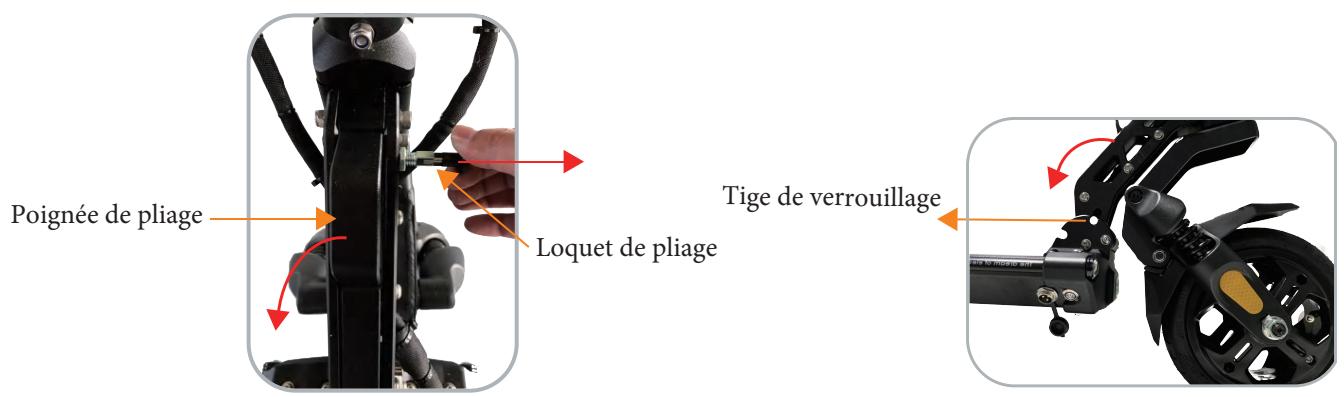

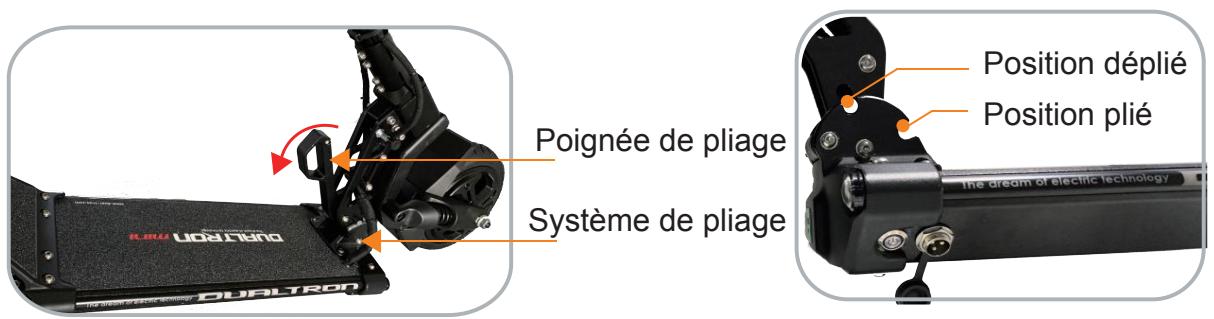

1 Tirez le loquet de piège

Tirez le loquet de piage vers l'extérieur comme sur l'image. Tournez-le ensuite un peu, le loquet se verrouillera et la poignée de piage sera déverrouillée. Le loquet de piage est utilisé pour fixer la poignée plante pour renforcer encore le système de piage

2. Tirez la poignée de piège

Tirez la poignée de pliage, la tige de verrouillage sortira de la position dépliée et glissera vers la position pliée

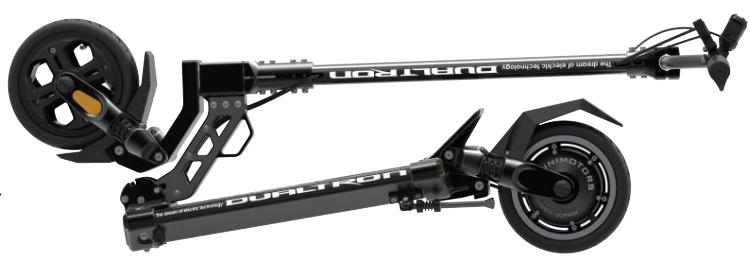

3. Pliage, fixation de la pièce

Terminez le pliage, la tige de verrouillage restera coincée dans la position pliée. La poignée de pliage se positionnera dans sa position initiale. N'oubliez pas d'insérer le loquet de pliage pour rendre le système de pliage plus solide.

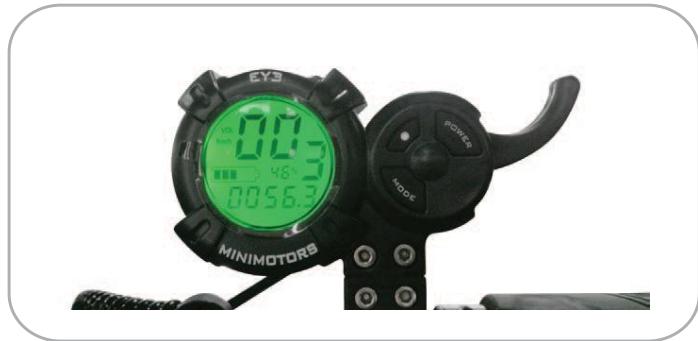

Étape 1. allumer le compteur

Appuyez sur le bouton d'alimentation du compteur pendant 2 secondes pour l'allumer. Vous pouvez modifier le mode d'allumage, le régulateur, frein électronique et fonction ABS

• Le compteur s'éteint automatiquement après quelques minutes d'inactivité. À ce moment, les LED s'éteignent également, alors éteignez-les avec le bouton de la lampe LED avant de la rallumer.

Étape 2. position de conduite

Après avoir retiré la béquille, trouvez une position stable sur le repose-pied, puis maintenez la poignée confortablement. Attention à ne pas poser le pied sur le garde-boue arrière

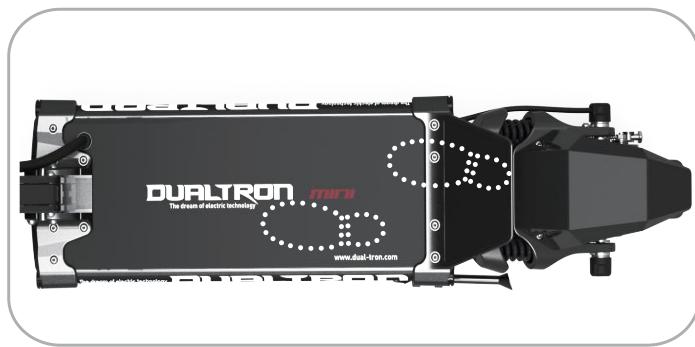

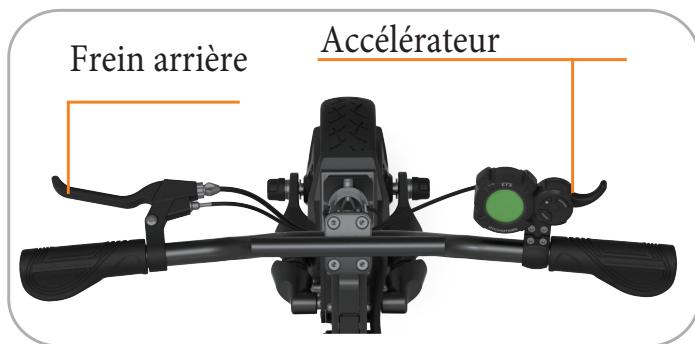

Étape 3. accélération

L'accélération peut être effectuée en utilisant l'accélérateur du compteur pendant l'utilisation, et la décélération ou l'arrêt peut être effectué en maintenant les freins sur la poignée.

Avant de conduire, vérifie la partie de piage, les poignées et que la partie principale de fixation du produit est bien attachée. Vérifiez également la position du guidon, l'état de verrouillage du levier QR et l'état de fixation du système de piage. Avertissement de dysfonctionnement de l'accélérateur. Indépendamment du fait que la manette des gaz soit actionnée ou non, le capteur du moteur peut continuer à fonctionner, entraînant des dysfonctionnements tels qu'une accélération soudaine. Dans ce cas, tenez le levier de frein pour annuler l'opération. Ce phénomène peut être causé par la corrosion, l'immersion de l'accélérateur, la déconnexion de l'aimant, des leviers cassés et la rupture du ressort. Ne pas appuyer fortement sur le

ÉTAPE1 utilisation du frein à tambour arrêté + ABS électrique

La fonction EABS est intégrée à tous les produits MINIMOTORS. Avant d'utiliser la trottinette, veuillez vérifier si la fonction ABS est activée ou non. Il est possible de l'activer ou la désactiver par vous-même.

ABS: Désactivé ABS: Activé

Étape 2 utilisation du frein à tambour arrêté + ABS électrique

Attention lors de la première utilisation, ne freinez pas brusquement.

Lorsque vous freinez doucement, la fonction ABS s'active. Ce sera très efficace pour réduire la vitesse.

Tip vérification de sécurité

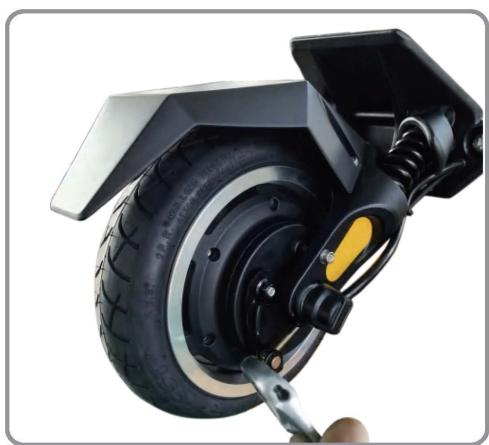

Pour un freinage en toute sécurité, vérifie si le levier de frein et la connexion du frein au tambour sont endommagés avant et après l'utilisation (endommagement du câble, rupture externe...). Et vérifier l'usure des freins et le desserrement du tambour (fil intérieur). Dans le cas des freins hydrauliques, il est également nécessaire de vérifier la fuite d'huile ou la cassure et de plusieurs vérifier que la force de freinage est suffisante.

En raison de divers facteurs tels que l'état de la chaussée et la vitesse, le frein ne peut pas arrêter la trottinette comme prévu. La fonction EABS est une fonction auxiliaire pour augmenter encore la force de freinage. L'utilisateur doit comprendre l'EABS et tenir compte du temps de freinage lors de la conduite.

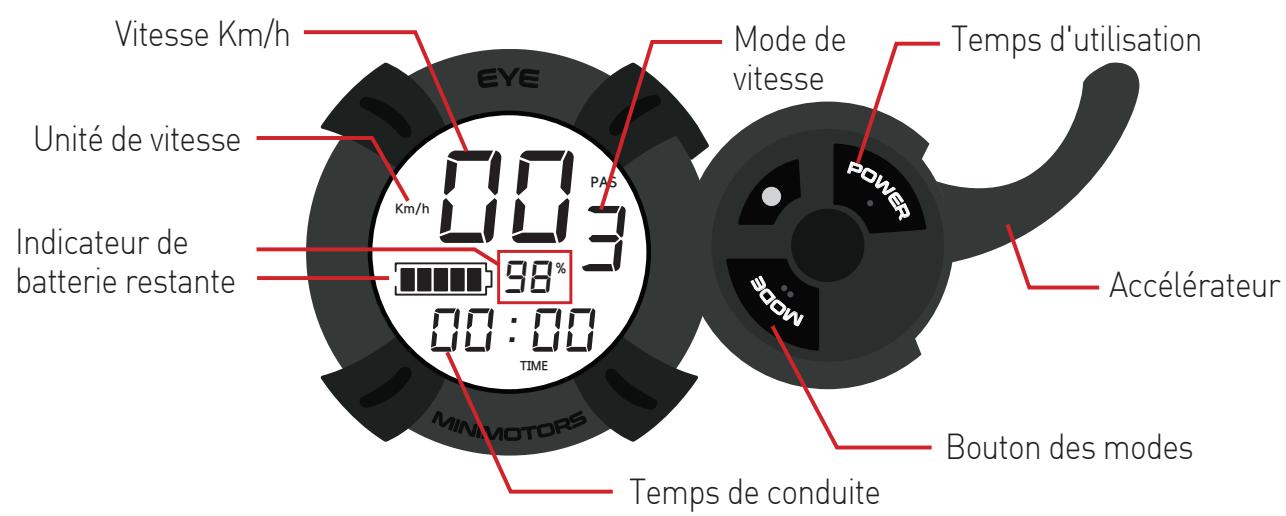

Réglage du mode de vitesse peut être réglé avec le bouton

Pendant que le display est allumé, appuyez sur pour régler la vitesse. Le réglage est terminé lorsque la valeur de vitesse sélectionnée est affichée.

Lorsque la charge restante de la batterie est de 10%, le voyant clignote 3 fois tous les 10 secondes.

Il clignote en permanence lorsque la charge restante de la batterie est de 0%.

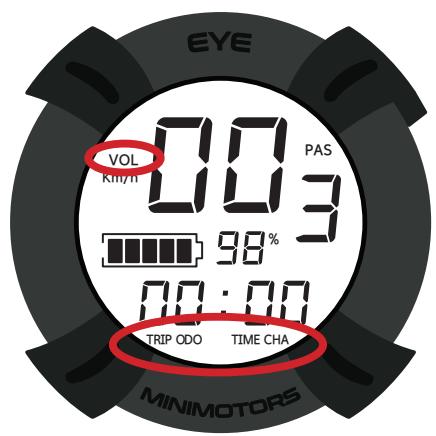

2) Mode de fonctions et réglage de l'écran principal

Mode	Discription
TRIP	Kilométrage du trajet (Appuie long sur le bouton mode pour réinitialiser)
ODO	Kilométrage total
CHA	Ne pas utiliser
VOL	Voltage courant
TIME	Temps d'utilisation

3) Fonctions détaillées du display

Vous pouvez changer le mode de réglage en mettant le tableau de bord sous tension et appuyant sur pendant 2 à 3 secondes. En mode réglage, appuyez une fois sur pour changer la valeur de réglage.

Si vous modifiez les valeurs de réglage par défaut P0 (9), P1 (52), P2 (15), P3 (0), les informations correctes ne seront pas affichées.

Mode de réglage

9 (Fixe)

52(Fixe)

15(Fixe)

0(Fixe)

Unité de vitesse 0(Km/h), 1(mph)

Mode d'allumage 0(direct) 1(avec le pied)

Régulateur de vitesse 0(OFF) 1(ON)

Départ lent 0(Off): Départ normal ~5(Départ lent)

Réglage puissance du moteur 5~100%

Éco de batterie 1 Éco Max 2 Éco intermédiaire 3 Éco désactivation

Puissance freins électriques 0(Off) ~ 5(Powerful)

Contrôle de luminosité LCD 0(rétroéclairage éteint)~5(plus lumineux)

Réglage arrêt auto 1~30 minutes

Réglage ABS 0(OFF), 1(ON)

1. Sélection du diamètre des roues - P0: 9 pouces 2. Sélection du voltage de la batterie - P1: 52 3. Sélection du nombre de pôle magnétique du moteur - P2: 15 4. Sélection du mode de calcul de la vitesse - P3: 0 (sonde interne), 1 (sonde externe) (par défaut 0) 5. Sélection de l'unité de vitesse d'affichage - P4: 0 (Km/h), 1 (mph) 6. Sélection de la méthode de démarrage - P5: 0 (démarrage direct), 1 (démarrage avec le pied) 7. Sélection du régulateur de vitesse - P6: 0 (Off), 1 (On) 8. Démarrage lent - P7: 0 (Démarrage lent désactivé) ~ 5 (Démarrage lent) 9. Sélection de la puissance moteur - P8: 0 à 100% 10. Mode d'économie de batterie - P9: 1 (Eco Max), 2 (Eco intermédiaire), 3 (pas d'Eco) 11. Mode de réglage du frein électronique - PA: 0 (Frein électronique désactivé) ~ 5 (le plus fort) 12. Réglage de la brillance de l'écran LCD - Pb: 0 (rétroéclairage éteint) ~ 5 (éclairage maximal) 13. Réglage de durée d'arrêt automatique - PC: 1 ~ 30 minutes 14. Réglage ABS - Pd: 0 (OFF), 1 (ON)

4) Caractéristiques du régulateur de vitesse (conduite automatique)

La fonction de régulateur de vitesse vous permet de maintenir automatiquement la vitesse d'utilisation. L'avantage de l'utilisation du régulateur de vitesse est que vous pouvez réduire la fatigue pendant les longues distances et la consommation de la batterie.

Démarrage du régulateur de vitesse

Sélectionnez la fonction régulateur de vitesse sur le display dans "Paramètres". Si la gâchette est maintenue à la même accélération pendant environ 7 secondes, le régulateur de vitesse démarre.

Eteindre le régulateur de vitesse

Lorsque vous maintenez et relâchez le frein pendant que le régulateur de vitesse est activé, il est automatiquement annulé.

Précautions lors de l'utilisation du régulateur de vitesse

Mise en garde

• Pour désactiver le régulateur de vitesse lors d'une situation dangereuse, assurez-vous de rouler dans une position où le frein peut être utilisé immédiatement afin de désactiver rapidement le régulateur de vitesse.
• Lors du passage du mode monomoteur à un mode bimoteur lorsque le régulateur de vitesse est activé, celui-ci ne peut être désactivé qu’en utilisant les freins et pas la gachette d’accélérateur seulement.

5) Paramètres frein électronique

Frein électronique éteint

Intensité modérée

Affiché lorsque le levier de

frein est actionné

Intensité maximale

• Précautions lors de l'utilisation du frein électronique immédiatement après la

charge complète de la batterie. Les freins électroniques ne fonctionnent pas lorsque la batterie est complètement chargée. N'utilise pas les freins électriques directement après le chargement de la batterie, mais utilise le frein électrique lorsque la capacité de la batterie est inférieure à 95%.

6) Guide de réglage de la fonction ABS

Toutes les trottinettes électriques sont soumises à un freinage brusque, ce qui provoque un blocage des roues. En conséquence, le glissement du pneu provoque la chute de l'utilisateur, ce qui peut provoquer des accidents. Ce produit est équipé d'une fonction de freinage ABS pour éviter le blocage du pneu, permettant un freinage plus sûr.

ABS OFF

ABS ON

Activer la fonction ABS

Réglez la partie de fonction ABS Pd du compteur sur 1.

Désactiver la fonction ABS désactivée

Définissez la partie de fonction ABS Pd du compteur sur 0.

• Pd - Lorsque la fonction ABS est activée, la fonction de freinage électrique PA se désactive
• Frein ABS est une abréviation du système de freins antiblocage. Il utilise le principe selon lequel la force de frottement statique maximale est supérieure à la friction cinétique, de sorte que la distance de freinage (distance entre le freinage et l'arrêt) soit plus courte que celle du frein normal.

• Précautions lors de l'utilisation de la fonction ABS

L'ABS a l'avantage de pouvoir s’arrêter à la distance de freinage la plus courte pouvant être obtenue à partir des pneus et des conditions routières. Cependant, en raison du principe de maintien et de relâchement répétés du frein plusieurs fois par seconde, de nombreuses vibrations se produisent dans le moteur et dans le corps. Les vibrations répétitives provoquées peuvent provoquer un desserrage fréquent du moteur, de la jante, de la pièce de fixation et du boulon de fixation du corps.

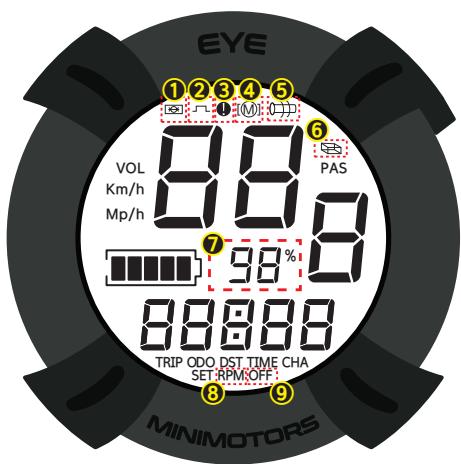

7) Autodiagnostic de tableau de board

Code erreur	Diagnostique	Solution
2	Erreur système	* Sile sinfo rmat i ons d 'erreur apparaisent, arrêtez immédiatement d'utilisér le produit et ramenez le produit au SAV. Une'utilisation excessive peut être dés modmages au produit et des accidents de sécurité.
4	Erreur de moteur
5	Erreur d'accéléateur
6	Erreur de contrôleur
7	Aucun

• Le nombre ① s'affiche lorsque le régulateur de vitesse est activé à une vitesse constante.
• Le numéro 3 s'affiche lorsque le levier de frein est actionné. (Lorsque le témoin s'allume, l'accélérateur ne fonctionne pas.)

1) Guide de fonction LED

Lorsque le voyant est allumé, l'alimentation principale est activée et la barre de moyants s'allume lorsque l'alimentation des gaz est activée. Assurez-vous que le bouton des LED sur le côté droit du plateau est allumé.

Bouton d'allumage des LED

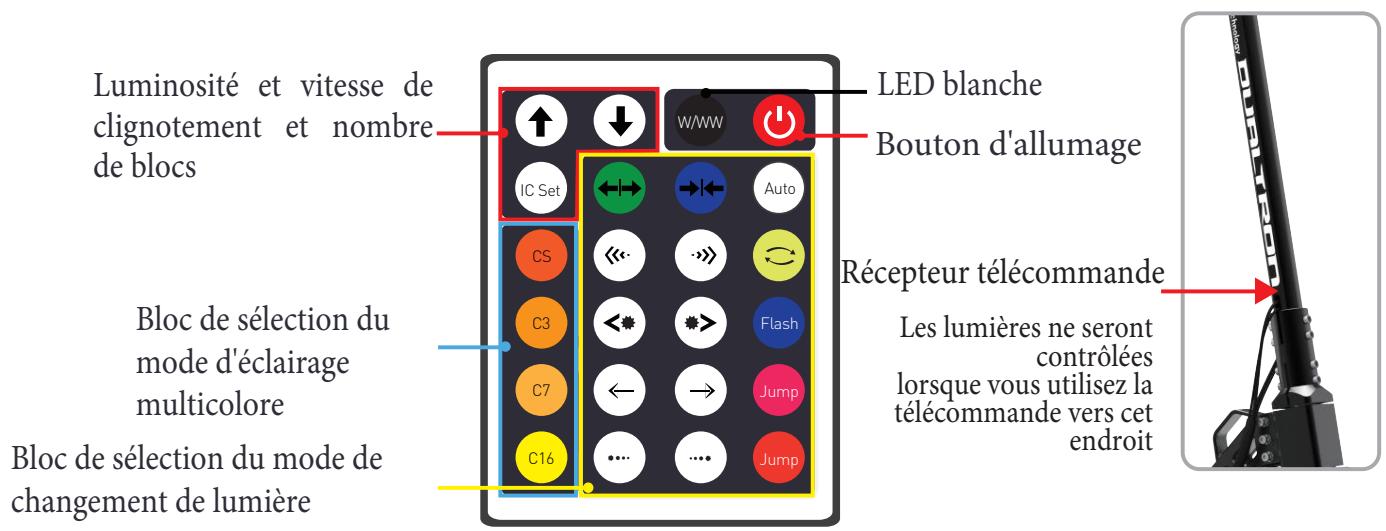

2) Fonctions et paramètres de la télécommande

La télécommande est infrarouge. Veuillez utiliser la télécommande sur le côté droit de la barre de LED

Conseil

Lorsque la lumière d'une seule couleur ou la lumière blanche entière est allumée, ↑plus claire / ↓plus nombre; lorsque la lumière multicolore est allumée, la lumière clignote plus rapidement ↑/ ↓la lumière s'exécute plus lentement. Lorsque vous appuyez sur le bouton «IC Set», vous pouvez désirir le nombre de LED qui fonctionnement. Appuyez à nouveau sur le bouton «IC Set» pour terminer le réglage.

Bloc de sélection du mode d'éclairage multicolore:

«C3», 3 couleurs de lumière brillent ensemble; «C7», 7 couleurs de lumière brillent ensemble; «C16», 16 couleurs de lumière brillent ensemble; "CS", la lumière unicolore brille.

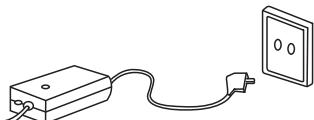

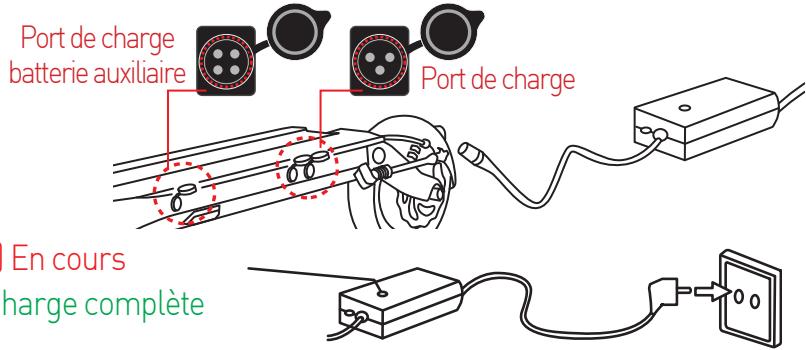

1) Recharge classique

1. Ouvrez le port de charge et connectez-le au connecteur du chargeur et branchez-le à la prise secteur.
2. Indicateur d'état de charge

1. Assurez-vous de fermer le port de charge lors de l'utilisation ou du stockage, sauf lors de la charge.
2. Lors de la connexion du chargeur au port de charge, des étincelles peuvent se produire en raison de la différence de tension, mais cela est normal.

2) Méthode de charge de base

• Une panne de chargeur et des conditions anormales de chargement peuvent provoquer un choc électrique et un incendie. Apprenez à l'utiliser correctement afin d'éviter les accidents.
• Les fabricants et les vendeurs ne sont pas responsables des problèmes découlant du démontage, de la modification ou d'utilisation d'autres chargeurs.

1. Il est interdit d'utiliser le chargeur dans des endroits soumis à une forte humidité, à la chaleur, à des matériaux inflammables, à des espaces confinés ou dans des endroits sans ventilation, comme dans une voiture.

1. Le chargeur n'est pas imperméable. Vous ne devez empêcher l'humidité de pénétrer dans le chargeur.

1. Les enfants et les animaux de compagnie sont interdits de s'approcher du chargeur.

1. Si le témoin du chargeur ne s'allume plus, ou en cas de chute du chargeur, d'un choc externe important, une charge de longue durée ou un endommagement du câble, arrêtez immédiatement l'utilisation et contactez le centre de service.

1. Une panne de chargeur peut provoquer un incendie pendant le chargement, assurez-vous de déconnecter le boîtier du chargeur lorsque vous quittez l'endroit pour une longue durée.

1. Utilisez uniquement un chargeur original. Les performances et la sécurité ne sont pas garanties lors de l'utilisation d'un autre chargeur.
2. N'insérez pas de métal dans le port de chargement.
3. Après avoir débranché le chargeur, ne touchez pas la prise environ 10 secondes.
4. Ne retirez pas le boîtier pendant le chargement.
5. N'utilisez pas le produit pendant le chargement.
6. Les bornes de charge doivent être fermement branchées pendant le chargement et ne doivent pas être utilisées si les bornes sont corrodées ou endommagées.
7. Lorsque vous débranchez le chargeur du produit, vous pouvez tenir le boîtier en toute sécurité sans tenir le fil.
8. Attention Court-circuit: Veillez à ne pas court-circuiter la batterie, c'est dangereux
9. Mise en garde de Surintensité : La batterie de ce produit est conçue pour couper automatiquement l'alimentation afin de protéger la batterie lorsque la surintensité dépasse 100A.
10. Mise en garde Basse tension: La batterie de ce produit est conçue pour être automatiquement coupée lorsque la tension chute en dessous de 48V. N'utilisez pas le produit dans l'état de basse tension.

Attention

La batterie au lithium

1. Ne pas laisser les batteries lithium à la portée des enfants et animaux de compagnie
2. Performance : La batterie au lithium est affectée par la température extérieure.

En hiver, lorsque la température est BASSE, la performance de la batterie est temporairement déteriorée et l'autonomie et la puissance sont réduites. La batterie au lithium a une caractéristique qui réduit les performances de décharge de plus de 15% lors de la charge/décharge 300 fois ou plus.

1. Chargement : La batterie au lithium doit être utilisée uniquement avec un chargeur fourni par le fabricant. Les problèmes causés par l'utilisation d'autres chargeurs ou batterie ne sont pas couverts par le fabricant. Le chargement de la batterie au lithium avec un chargeur non authentique peut provoquer un court-circuit. La batterie au lithium doit être chargée dans un endroit sec et bien aéré et en l'absence de matériaux inflammables.
2. La batterie au lithium doit être chargée entre 0 et 45 et déchargeée entre -10 et 60. Le chargement ou le déchargement à une température située en dehors de cette plage peut provoquer un dysfonctionnement, un incendie ou une explosion.
3. En cas de passage d'un endroit froid à un endroit chaud, attendez 1 à 2 heures avant de charger. Ceci permet d'éviter la formation de condensation à l'intérieur du produit en raison de la différence de température.
4. Stockage : Les batteries au lithium doivent être stockées à l'écart de la neige, de la pluie et des rayons de soleil. Ne les stockez pas et ne les chargez pas dans un coffre ou une pièce chaude. Choisissez un endroit sec et entreposez à température ambiante (10 ~ 20). Si la durée du stockage est supérieure à 3 mois, chargez le niveau de batterie restant à 70 ~ 80% (Ne pas stocker la batterie chargée à 100%).
5. Symptôme de panne, sécurité : La batterie au lithium doit être arrêtée immédiatement en cas d'endommagement ou de fuite, une odeur aigre, une déformation de l'appareil, etc. Contactez le distributeur pour un support technique ou un service. En cas de surchauffe, de fumée ou d'allumage d'un produit avec une batterie au lithium, arrêtez immédiatement le chargement et/ou l'utilisation, sortez le produit à l'extérieur le plus vite possible, puis utilisez un extincteur. Ne pas pulvériser d'eau ou immerger le produit pour éteindre, ce qui est plus dangereux. La batterie au lithium a une densité d'énergie très élevée, le chargement pendant une longue durée peut causer un court-circuit, une fuite, etc. Évitez de laisser en charge si vous quittez l'endroit.
6. Mauvaise utilisation : Si la batterie au lithium fait un court-circuit ou si elle est endommagée, un dysfonctionnement ou un incendie peut en résulter. Si vous pensez que la batterie a été endommagée, arrêtez de charger et de l'utiliser.
7. Évitez le contact de l'eau avec la batterie au lithium. Il y a un risque d'incendie ou d'électrocution si le chargeur est branché en présence d'humidité.
8. Attention, lorsque vous débranchez la batterie, veillez à ne pas recharger, installer ou utiliser d'autres applications.
9. Mise au rebut : Pour jeter la batterie au lithium, elle doit être séparée du produit au point d'achat ou à proximité afin que les bornes de charge et de décharge ne soient pas court-circuitées. Vous pouvez le jeter après comme tout autre déchet industriel.
10. L'appareil doit être déconnecté du réseau d'alimentation lorsqu'on retire la batterie
11. L'appareil doit être déconnecté du réseau d'alimentation lorsqu'on retire la batterie

Le démontage de la batterie est interdit

Le démontage, la modification et la réparation par une personne non habilitée de la batterie ne sont pas couverts par la garantie

1. Vérifiez l'accélérateur et la poignée

• Actionnez la manette de l'accélérateur environ 2 à 3 fois pour vérifier qu'elle revient à la position d'origine.
• Veillez à ce que l'accélération excessive des gaz et la manipulation de la commande des gaz ne provoquent pas des dysfonctionnements dus à l'endommagement des pièces internes.
• Vérifiez les conditions de fixation et le jeu du levier QR sur la poignée.

2. Vérification des freins et des câbles

• La force de freinage est suffisante pour vérifier les conditions de fonctionnement. Si elle est abaissée de manière significative, utilisez-la après inspection de votre revendeur.
• Vérifiez que les plaquettes de frein ne sont pas usées, que le câble n'est pas desserré ou endommagé, ou qu'il n'y a pas de fuite dans le cas des freins hydrauliques.
• S'il y a un bruit ou une sensation inhabituelle pendant le fonctionnement, vérifie qu'il n'y a pas de débris, d'usure ou de déformation du fil intérieur du câble de frein.
• Vérifiez que les boulons et les écrous des pièces de fixation du frein ne sont pas desserrés et que le disque n'est pas déformé ou endommagé.

3. Vérifiez la pression des pneus et l'usure des pneus

• Vérifiez l'usure et les crevaisons des pneus avant et arrière et vérifiez la pression d'air appropriée (3,1 à 3,44 bar) pour le pneu. Lorsque le pneu est dégonflé, la possibilité de crevaison augmente, alors vérifiez régulièrement la pression.
• Il est nécessaire de vérifier l'usure en observant l'apparence du pneu, comme les dommages au pneu, l'usure inégale.
• Cela peut provoquer une usure inégale des pneus d'un freinage brusque si la roue se bloque. Par conséquent, il est nécessaire de juger la durée de vie en observant l'apparence du pneu.

4. Vérification du serrage des vis principalement du système de pliage et du guidon

• Vérifiez soigneusement le serrage des vis avant l'utilisation. Toujours vérifier qu'il n'y a pas un jeu important entre chaque partie, que les boulons et les écrous du système de pliage soient bien serrés. Toutes les pièces de fixation du produit doivent être correctement serrées.

Si vous rencontrez l'une des situations suivantes pendant votre utilisation, arrêtez-vous immédiatement et contactez votre revendeur ou le centre de service le plus proche pour connaître les mesures appropriées. Si vous fournissez des images et des vidéos pour un diagnostic précis, des conseils professionnels sont disponibles.

Dans ce cas, stopper immédiatement l'utilisation

Si vous rencontrez l'une des situations suivantes, arrêtez immédiatement l'utilisation.

Contactez au plus vite votre revendeur.

Chauffage inhabituel du moteur Un bruit anormal est généré - Erreur d'état de freinage Fumée de produit, allumage, odeur aigre - Messages d'erreur sur le groupe d'instruments

• Quand il pleut ou quand la route est mouillée ou DANGER dans une situation similaire Lorsque la commande des gaz ne revient pas à sa position d'origine Quand une utilisation est jugée déraisonnable

2) Maintenance

Les produits électriques peuvent être endommagés par divers facteurs. La durée de vie de chaque partie varie en fonction des habitudes de conduite et de l'environnement de conduite. Les pièces qui dépassent la durée de vie peuvent provoquer des accidents. Gérons les différentes pièces et prévenons les accidents de sécurité à l'avance.

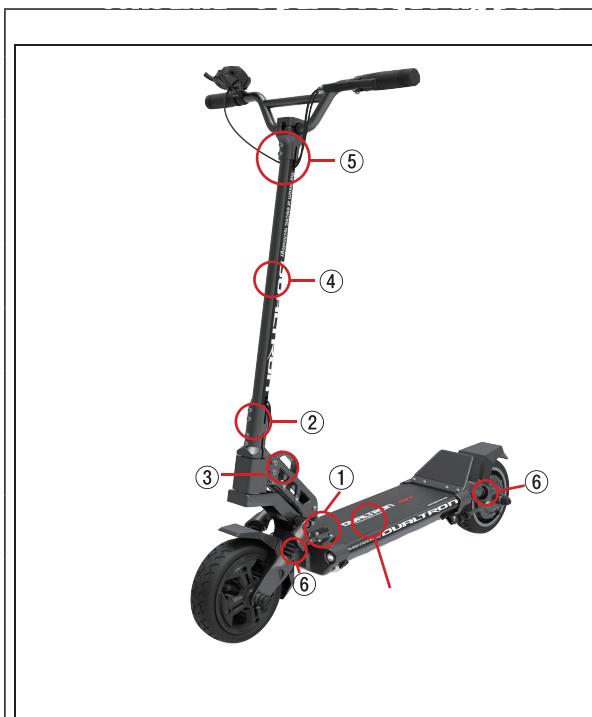

1. Vérifiez le remplacement des pièces consommables

Le caoutchouc à l'intérieur de la suspension durcit en fonction de l'utilisation des pièces consommables, les performances de la suspension sont légèrement réduites en raison de l'élasticité réduite. Les composants et les pièces de suspension du bras oscillant de la trottinette, pneus, chambres à air, roues, roulements, disques, plaquettes de frein, câbles et pièces pliables, différents supports et autres pièces consommables nécessitant une vérification périodique.

Pieces de defaillance et cycle de remplacement des pieces de maintenance
DUALTRON THUNDER
No	Nom des pièces	Cycle de rempalcement
1	Système de pliage	2 ans / 7,000
2	Charnière suppérieur	2 ans / 20,000
3	Levier de pliage	2 an / 5,000
4	Tube du guidon	2 ans / 20,000
5	Potence	2 ans/ 20,000
6	Suspension	2 ans/ 10,000
7	Batterie	1 ans / 20,000
8	Autres composants de châssis	Si l'extérieur est endommagé ou déformé

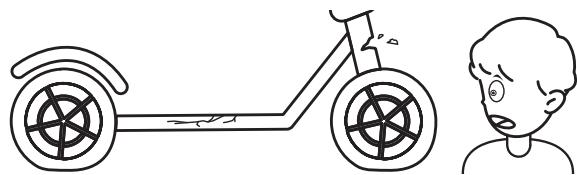

2. Contrôle des dommages externes

• Remplacer les pièces qui pourraient être endommagées par un environnement de conduite externe, telles que la déformation des pièces, les fissures dues à la compression, des signes de rouille ou de la durée de vie.
• Si le produit est exposé à une forte lumière solaire pendant une longue période, une décoloration peut se produire
• En cas de sauts, légers impacts tels que virages, collisions, ou en cas d'utilisation fréquente ou prolongée dans des conditions difficiles, remplacez les pièces pour des raisons de sécurité.

Les pannes et les pièces d'usure peuvent différer

selon les conditions d'utilisation. Vérifiez

également à tout moment toutes les autres

pièces afin de déceler tout signe d'anomalie.

Avis important

Des vibrations métalliques peuvent se produire à cause des vibrations du moteur, du disque de frein et du patin pendant l'accélération.

C'est un phénomène dans lequel toutes les révolutions (ventilateurs, automobiles, bateaux, etc.) vibrent à une fréquence de rotation spécifique (tr/min) que le produit. Cependant, si le bruit continue ou devient important, il est possible que le disque soit voilé et déformé.

Après l'utilisation, il y a un risque de brûlure en raison de la chaleur sur le côté du moteur et du frein (en particulier le disque).

Les boulons du moteur, de la jante et de l'arbre du moteur dus à la fonction ABS peuvent être desserrés.

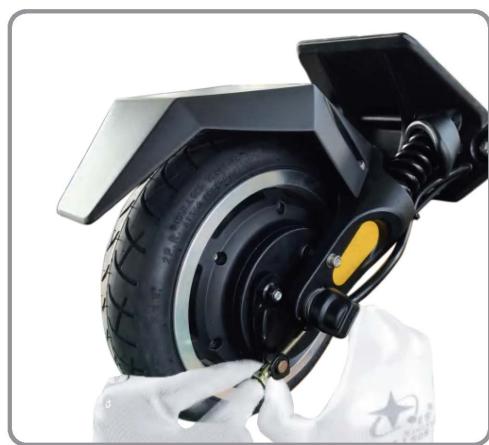

1. Méthode d'ajustement du frein

Lorsque vous utilisez les freins, le tambour de frein s'use. Lorsque la puissance de freinage diminue, veuillez utiliser la clé pour régler l'écrou comme sur la photo.

Si le levier de frein est trop serré, veuillez desserrer l'écrou pour trouver la bonne position et le serrer à fond.

2. Remplacement suspension avant et arrêté

Les suspensions doubles avant et arrêtées sont conçues par Minimotors. La suspension a deux parties importantes, le dessort et le caoutchouc, qui ont une fonction combinée pour réduire la performance parfaite.

La suspension est facile à démonter et à assembler avec un marteau en caoutchouc.

Étape 1. desserrez les vis

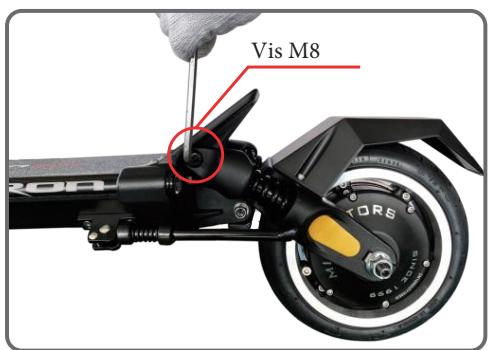

Veuillez utiliser une clé M8 pour desserrer les vis. Cette vis est utilisée pour fixer la suspension. Après voir changé la suspension, vous devez la desserrer ou la suspension est détachera et vous tombez.

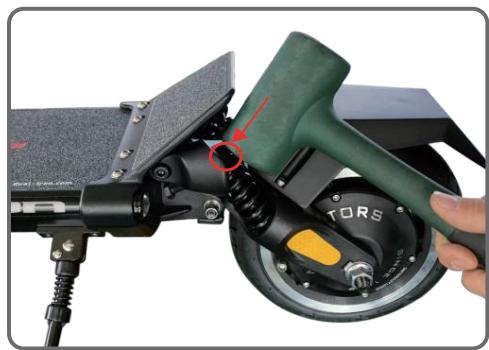

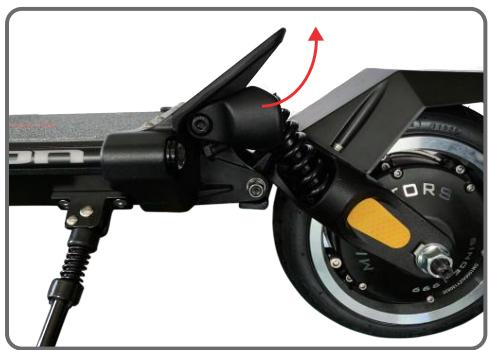

Étape 2. Retirez le capuchon de la suspension. Frappez le capuchon de suspension avec un marteau en caoutchouc.

Étape 3. sortez l'ancienne suspension et remplacez-la

Sortez l'ancienne suspension et remplacez-la

Étape 4. Remettre le capuchon de la suspension. Remettre le capuchon de suspension avec un marteau en caoutchouc. Veuillez frapper au bon endroit comme l'image ou vous endommagerez la nouvelle suspension.

Positionner la vis pas besoin de frapper fort

Voici les vis de positionnement, elles sont utilisées pour éviter de trop heurter la suspension et garder la bonne place pour le chapeau de suspension.

Nom du produit	DUALTRON MINI		Note
Moteur	MAX 2900W BLDC HUB MOTOR
Type de batterie	LG Li-ion battery	China Li-ion battery
Capacité de la batterie	52V17.5Ah	52V13Ah
Poids du produit	Environ 22kg		Batterie incluse
Temps de charge (1.7A)	10 hr+	7.6 hr+	Lors de l'utilisation du chargeur standard (1.7A)
Temps de charge (3.4A)	5 hr+	3.8 hr+	en utilisant 2EA du chargeur standard (1.7A)
Temps de charge (6.5A)	2.6 hr+	2 hr+	Enutilisant lechargeurrapide (6.5A, facultatif)
Kilométrage maximum Autonomie	Approx. 55km	Approx. 40km	Charge de 75±5kg, utilisation continue sur route plate de 25km/h
Vitesse maximum	25km/h bridé par construction 45km/h (sur voie privée)		Fonction de réglage de la vitesse sur l'affichage des gaz. Sélection simple, double mode sur le guidon (fonction de sélection simple, double moteur)
Système de piage		Double piage	en attente de brevet
Gradabilité		Environ 37% (20°)	Le poids, l'état de la route, l'état de la batterie et la température peuvent affecter la gradabilité
Charge maximale		100kg
Poids du produit	Environ 22kg		Batterie incluse
Taille déplée	1115 x 600 x 1170 mm		Longueur x Largeur x Hauteur
Taille plée	1110 x 205 x 410 mm		Longueur x Largeur x Hauteur
Tableau de bord	EYE accélérateur (Niveau de la batterie, TRIP, ODO, Heure, Affichage de la vitesse et Régulator vitesse / Frein électrique / Fonction de sauvegarde automatique (3 minutes)
Eclairage	Feu arrière à deux phares à LED, feu de freinage intégré		Le convertisseur DC-DC est intégré (sortie 12V 3A)
Frein	Frein à tambour arrêté + EABS
Suspension	Suspension avant et arrière
Pneu	Pneus gonflables 9 pouces
Matériaux	Chassisguidon Avionial aluminum forging alloy, 6082-T6, Shaft:SCM440,Covers:Polypropylene

• Les pièces et les spécifications peuvent être modifiées sans préavis pour améliorer la qualité et la sécurité du produit.
• L'autonomie indiquée dans les specifications est mesurée avec une charge de 60kg et une utilisation sur route plate à 20km/h. Si l'environnement et l'utilisation diffèrent, l'autonomie peut varier.
• L'autonomie peut être affectée par le poids de l'utilisateur, la température ambianté, la direction et la vitesse du vent, l'état de la route, le dénivélée, la pression des pneus...

: a

8002:€229 N3 ∠LOZ: Ε Λ+ Α LOZ: Α Λ+ Α LOZ: Α-5E09 N3	EN/SS/EN/LOZ/EN/SS/EN/LOZ
SLOZ:6194 N3 0LOZ:0012 LOSN3	EN/SS/EN/LOZ/EN/SS/EN/LOZ
ELOZ:€-€-000L9 N3 ΛLOZ:2-€-000L9 N3 SLOZ:2-€-LOS S N3 L00Z:2V+600Z:1V+900Z:1-€-LOS S N3	EN/SS/EN/LOZ:EN/SS/EN/LOZ
SON	NOT EN/SS/EN/LOZ
