MODE D'EMPLOI UE-32ES5500 SAMSUNG

2012-09-06 �� 4:20:59

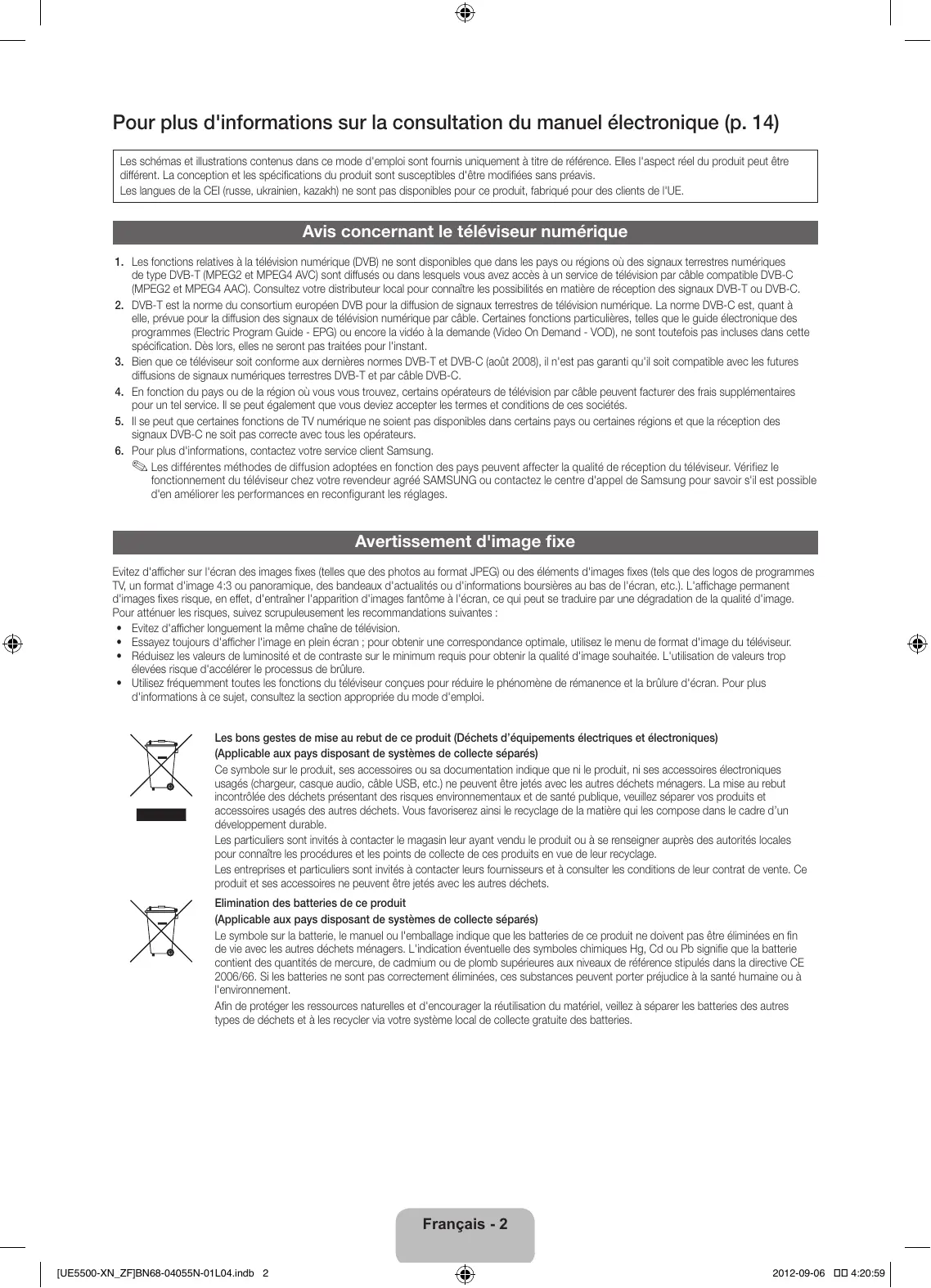

Pour plus d'informations sur la consultation du manuel électronique (p. 14) Les schémas et illustrations contenus dans ce mode d'emploi sont fournis uniquement à titre de référence. Elles l'aspect réel du produit peut être différent. La conception et les spécifications du produit sont susceptibles d'être modifiées sans préavis. Les langues de la CEI (russe, ukrainien, kazakh) ne sont pas disponibles pour ce produit, fabriqué pour des clients de l'UE.

Avis concernant le téléviseur numérique 1. Les fonctions relatives à la télévision numérique (DVB) ne sont disponibles que dans les pays ou régions où des signaux terrestres numériques de type DVB-T (MPEG2 et MPEG4 AVC) sont diffusés ou dans lesquels vous avez accès à un service de télévision par câble compatible DVB-C (MPEG2 et MPEG4 AAC). Consultez votre distributeur local pour connaître les possibilités en matière de réception des signaux DVB-T ou DVB-C. 2. DVB-T est la norme du consortium européen DVB pour la diffusion de signaux terrestres de télévision numérique. La norme DVB-C est, quant à elle, prévue pour la diffusion des signaux de télévision numérique par câble. Certaines fonctions particulières, telles que le guide électronique des programmes (Electric Program Guide - EPG) ou encore la vidéo à la demande (Video On Demand - VOD), ne sont toutefois pas incluses dans cette spécification. Dès lors, elles ne seront pas traitées pour l'instant. 3. Bien que ce téléviseur soit conforme aux dernières normes DVB-T et DVB-C (août 2008), il n'est pas garanti qu'il soit compatible avec les futures diffusions de signaux numériques terrestres DVB-T et par câble DVB-C. 4. En fonction du pays ou de la région où vous vous trouvez, certains opérateurs de télévision par câble peuvent facturer des frais supplémentaires pour un tel service. Il se peut également que vous deviez accepter les termes et conditions de ces sociétés. 5. Il se peut que certaines fonctions de TV numérique ne soient pas disponibles dans certains pays ou certaines régions et que la réception des signaux DVB-C ne soit pas correcte avec tous les opérateurs. 6. Pour plus d'informations, contactez votre service client Samsung. ✎✎Les différentes méthodes de diffusion adoptées en fonction des pays peuvent affecter la qualité de réception du téléviseur. Vérifiez le fonctionnement du téléviseur chez votre revendeur agréé SAMSUNG ou contactez le centre d'appel de Samsung pour savoir s'il est possible d'en améliorer les performances en reconfigurant les réglages.

Avertissement d'image fixe Evitez d'afficher sur l'écran des images fixes (telles que des photos au format JPEG) ou des éléments d'images fixes (tels que des logos de programmes TV, un format d'image 4:3 ou panoramique, des bandeaux d'actualités ou d'informations boursières au bas de l'écran, etc.). L'affichage permanent d'images fixes risque, en effet, d'entraîner l'apparition d'images fantôme à l'écran, ce qui peut se traduire par une dégradation de la qualité d'image. Pour atténuer les risques, suivez scrupuleusement les recommandations suivantes : • Evitez d'afficher longuement la même chaîne de télévision. • Essayez toujours d'afficher l'image en plein écran ; pour obtenir une correspondance optimale, utilisez le menu de format d'image du téléviseur. • Réduisez les valeurs de luminosité et de contraste sur le minimum requis pour obtenir la qualité d'image souhaitée. L'utilisation de valeurs trop élevées risque d'accélérer le processus de brûlure. • Utilisez fréquemment toutes les fonctions du téléviseur conçues pour réduire le phénomène de rémanence et la brûlure d'écran. Pour plus d'informations à ce sujet, consultez la section appropriée du mode d'emploi. Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Elimination des batteries de ce produit (Applicable aux pays disposant de systèmes de collecte séparés) Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement. Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Français - 2 [UE5500-XN_ZF]BN68-04055N-01L04.indb 2

2012-09-06 �� 4:20:59

Sécurisation de l'espace d'installation Maintenez les distances requises entre le produit et les autres objets (par exemple, les murs) afin de garantir une ventilation adaptée. Le non-respect de ces distances peut provoquer un incendie ou un problème au produit en raison d'une augmentation de la température interne de celui-ci. Samsung Electronics.

•• L'utilisation de pièces fournies par un autre fabricant peut occasionner un problème au niveau du produit ou la chute de celui-ci, ce qui pourrait vous blesser.

✎✎ Lors de l'utilisation d'un pied ou d'un support mural, utilisez uniquement les pièces fournies par

✎✎ L'aspect peut varier en fonction du produit. •• Soyez prudent lorsque vous touchez le téléviseur, car certaines parties peuvent être brûlantes. Installation avec un pied.

Installation avec un support de montage mural. 10 cm

Liste des fonctions •• SMART HUB : la Passerelle vers tous les contenus intégrés en un seul lieu. −− Tout est intégré pour faciliter et diversifier les possibilités de loisirs. −− Contrôlez vos loisirs avec une interface simple et conviviale. −− Accédez à diverses applications tous les jours. −− Personnalisez votre téléviseur, en regroupant ou en triant vous applications en fonction de vos goûts. •• AllShare Play : AllShare Play vous permet d'accéder à des photos, vidéos ou fichiers audio situés sur des périphériques USB, appareils photos numériques, téléphones portables ou PC. Tous les périphériques compatibles sont accessible en Wi-Fi, via votre réseau sans fil. •• Anynet+ (HDMI-CEC) : vous permet de contrôler tous les appareils Samsung connectés compatibles Anynet+ à l'aide de votre télécommande Samsung. •• e-Manual : vous permet de lire à l'écran le manuel complet. (p. 14)

2012-09-06 �� 4:21:00

✎✎ Vérifiez que les éléments suivants sont inclus avec votre téléviseur. S'il manque des éléments, contactez votre revendeur.

✎✎ Les couleurs et les formes des éléments peuvent varier en fonction des modèles. ✎✎ Les câbles qui ne se trouvent pas dans le contenu de l'emballage peuvent être achetés séparément. ✎✎ Vérifiez qu'aucun accessoire n'est caché dans l'emballage lorsque vous ouvrez la boîte. [[ATTENTION : INSÉREZ FERMEMENT DE MANIÈRE A CE QU'IL NE SE DÉTACHE PAS •• Télécommande & piles (AAA x 2)

•• Câble d'alimentation

•• Tissu de nettoyage

•• Carte de garantie (non disponible dans certains pays) / Manuel de sécurité

Support du serre-câble

4 anneaux de support

•• Des frais d'administration peuvent vous être facturés si : −− (a) un technicien intervient à votre demande et que le produit ne comporte aucun défaut (c.-à-d. si vous n'avez pas pris la peine de lire le présent manuel d'utilisation). −− (b) vous amenez le produit dans un centre de réparation alors qu'il ne comporte aucun défaut (c.-à-d. si vous n'avez pas pris la peine de lire le présent manuel d'utilisation). •• Le montant de ces frais d'administration vous sera signifié avant la réalisation de toute prestation ou visite à domicile. Installation du support du serre-câble

Français - 4 [UE5500-XN_ZF]BN68-04055N-01L04.indb 4

2012-09-06 �� 4:21:00

Utilisation du contrôleur du téléviseur (touche de panneau) Le Contrôleur TV est un bouton multi-directionnel qui permet la navigation sans télécommande.

✎✎ Certaines fonctions exigeant un code PIN peuvent ne pas être disponibles. ✎✎ La couleur et la forme du produit peuvent varier en fonction du modèle. ✎✎ Le contrôleur du téléviseur, un petit bouton de type manette de jeu situé sur le côté droit, arrière, du Français

téléviseur, vous permet de commander le téléviseur sans télécommande.

R P Capteur de la télécommande

Contrôleur du téléviseur

L'image apparaît lorsque vous êtes en face du moniteur.

✎✎ Face au téléviseur, suivez les instructions suivantes. ✎✎ Lorsque vous sélectionnez une fonction en déplaçant le contrôleur vers le haut/le bas/la droite/la

gauche, veillez à ne pas appuyer sur ce dernier. Si vous appuyez d'abord dessus, vous ne pouvez plus le faire bouger vers le haut/le bas/la droite/la gauche.

Mise sous tension Réglage du volume Sélection d'une chaîne Utilisation du menu Fonction

Sélection du MENU (m)

Sélection du SMART HUB (™)

Sélection d'une Source (s)

Mettez le téléviseur sous tension en appuyant sur le contrôleur lorsque le téléviseur est en mode veille. Réglez le volume en déplaçant le contrôleur de gauche à droite lorsque le téléviseur est allumé. Sélectionnez une chaîne en déplaçant le contrôleur vers le haut et le bas lorsque le téléviseur est allumé. Pour afficher et utiliser le menu de fonction, appuyez brièvement sur le contrôleur lorsque le téléviseur est allumé. Pour fermer le menu de fonction, appuyez de nouveau brièvement sur le contrôleur. Lorsque le menu de fonction est visible, sélectionnez le MENU (m) en déplaçant le contrôleur vers la gauche. Le menu à l'écran (OSD) s'affiche. Sélectionnez une option en déplaçant le contrôleur vers la droite. Déplacez le contrôleur vers la droite ou la gauche, ou vers le haut ou le bas, pour procéder à d'autres sélections. Pour modifier un paramètre, sélectionnez-le, puis appuyez sur le contrôleur. Lorsque le menu de fonction est visible, sélectionnez le SMART HUB (™) en déplaçant le contrôleur vers le haut. L'écran principal SMART HUB apparaît. Sélectionnez une application en déplaçant le contrôleur, puis en appuyant sur celui-ci. Lorsque le menu de fonction est visible, sélectionnez la liste Source (s) en déplaçant le contrôleur vers la droite. L'écran Source apparaît. Pour sélectionner une source, déplacez le contrôleur vers le haut et le bas. Lorsque la source de votre choix est en surbrillance, appuyez sur le contrôleur. Lorsque le menu de fonction est visible, sélectionnez Eteindre (P) en déplaçant le contrôleur vers le bas, puis appuyez sur celui-ci.

✎✎ Pour fermer le Menu, Smart Hub, ou Source, appuyez sur le contrôleur pendant plus de 1 seconde. Mode veille Votre téléviseur entre en mode Veille lorsque vous l'éteignez et continue de consommer une petite quantité d'alimentation électrique. Pour éviter les risques et réduire la consommation électrique, ne laissez pas le téléviseur en mode Veille pendant de longues périodes (lorsque vous partez en vacances, par exemple). Il est préférable de débrancher le cordon d'alimentation. Français - 5 [UE5500-XN_ZF]BN68-04055N-01L04.indb 5

2012-09-06 �� 4:21:01

Boutons de la télécommande

✎✎ Ceci est une télécommande spéciale destinée aux malvoyants. Elle dispose de points Braille sur les boutons Power, Channel et Volume.

Permet d'allumer et d'éteindre le téléviseur.

Permet d'afficher et de sélectionner les sources vidéo disponibles. (p. 12)

Permet de sélectionner directement le mode HDMI.

Donne un accès direct aux chaînes.

Choisissez Télétexte Activé, Double, Mixte ou Désactivé.

Permet de revenir à la chaîne précédente. Permet d'arrêter temporairement le son.

Permet de changer de chaîne. Permet d'afficher les listes des chaînes à l'écran. Permet d'afficher le Guide électronique des programmes (EPG).

Affiche les applications Smart Hub. Consultez le chapitre du manuel électronique sous Fonctions avancées → Smart Hub. Permet d'ouvrir l'affichage à l'écran. Permet de sélectionner rapidement les fonctions fréquemment utilisées. Ce bouton a une fonction spécifique.

Permet d'afficher des informations à l'écran. u/d/l/r : pour déplacer le curseur dans les éléments de menu à l'écran. E : permet de sélectionner le menu et de modifier la valeur de l'élément correspondante.

Permet de revenir au menu précédent.

Permet de quitter le menu affiché à l'écran. Utilisez ces boutons suivant la direction indiquée sur l'écran.

Family Story : permet de se connecter à l'application Family Story. Consultez le chapitre du manuel électronique sous Fonctions avancées → Family Story. SEARCH : Aide pour la recherche par mot pour les recommandations et la fonction de recherche. Consultez le chapitre du manuel électronique sous Fonctions avancées → Recherche. DUAL f-g: Sélection d'effets sonores. SUPPORT : permet d'utiliser diverses fonctions d'assistance, y compris e-Manual. (p. 14) P.SIZE : permet de sélectionner la Format de l'image. Consultez le chapitre du manuel électronique sous Fonction de base → Changement de la taille de l'image. AD/SUBT. : permet d'activer et de désactiver la description audio. Cette fonction n'est pas disponible pour tous les pays. / Permet d'afficher les sous-titres numériques. Consultez le chapitre du manuel électronique sous Autres fonctionnalités → Sous-titres.

Ces boutons ont des fonctions spécifiques. Pour plus d'informations, reportez-vous au manuel électronique.

Français - 6 [UE5500-XN_ZF]BN68-04055N-01L04.indb 6

2012-09-06 �� 4:21:02

Installation des piles (type de pile : AAA) 1

✎✎ REMARQUE •• Utilisez la télécommande à une distance maximale de 7 mètres du téléviseur. •• Une lumière intense peut affecter le bon fonctionnement de la télécommande. Evitez de l'utiliser à proximité d'une lampe fluorescente spéciale ou d'une enseigne au néon. •• La couleur et la forme peuvent varier en fonction du modèle.

Raccordement à une antenne Lorsque vous allumez le téléviseur pour la première fois, des réglages de base s'effectuent de manière automatique.

✎✎ Branchez le cordon d'alimentation sur une prise murale, une fois tous les autres raccordements faits. ✎✎ Si vous connectez votre téléviseur à un boîtier de télédistribution ou satellite à l'aide de connexions HDMI, Composante ou Composite, il n'est pas nécessaire que vous raccordiez la prise ANT IN à un raccordement à une antenne ou un câble.

✎✎ Si le raccordement du câble de l'antenne est court, faites preuve de prudence en déplaçant ou en pivotant le téléviseur. Vous pourriez arracher la prise de l'antenne du téléviseur. Antenne VHF/UHF

ou Câble d'antenne (non fourni)

Entrée de l'alimentation

Français - 7 [UE5500-XN_ZF]BN68-04055N-01L04.indb 7

2012-09-06 �� 4:21:02

Configuration (configuration initiale) Lorsque vous allumez le téléviseur pour la première fois, une série d'invites et d'écrans vous aident à configurer les réglages de base. Pour lancer la fonction de Configuration, appuyez sur le bouton P de votre télécommande. ✎✎ Configuration est disponible uniquement lorsque la source d'entrée est définie sur TV. Voir la section "Changement de la source d'entrée" (p. 12).

✎✎ Pour revenir à l'étape précédente de la procédure de Configuration, sélectionnez Précédent. ✎✎ Avant de commencer, vérifiez que le téléviseur est connecté à une antenne ou une connexion de télédistribution (câble) et que le téléviseur est branché (p. 7).

✎✎ Pour démarrer la fonction Configuration, sélectionnez Démarrer.

Langue des menus : Sélectionnez la langue des menus de votre choix à l'aide de la sélection de la langue télécommande, puis sélectionnez Suivant. Le téléviseur affiche un menu des menus dans la langue sélectionnée dès l'étape suivante.

Mode Utilisation : sélection du mode Util. domicile.

Sélectionnez Util. domicile à l'aide de votre télécommande, puis sélectionnez Suivant. Le mode Util. magasin est prévu pour un usage en magasin.

Paramètres réseau : configuration des paramètres réseau ✎✎ Pour vous connecter plus tard, sélectionnez Ignorer.

Pour configurer votre connexion réseau, sélectionnez Suivant à l'aide de votre télécommande. Si vous ne connaissez pas les paramètres de votre réseau ou si vous souhaitez le configurer plus tard, sélectionnez Ignorer. Pour des informations plus détaillées, reportez-vous à la section "Configuration du réseau câblé ou sans fil" dans le manuel électronique pour obtenir les spécifications et les instructions ainsi qu'à la section Connexion réseau de ce manuel (p. 13). Vous pouvez configurer la connexion réseau ultérieurement à l'aide du menu Réseau.

Mise à niveau du logiciel : mise à niveau du logiciel à la dernière version

Sélectionnez Suivant pour mettre à niveau le logiciel du téléviseur. Si nécessaire, le logiciel du téléviseur est mis à niveau automatiquement Si vous souhaitez effectuer la mise à niveau ultérieurement, sélectionnez Ignorer. Pour plus d'informations, reportez-vous à la section Mise à niveau du logiciel (Fonctions de préférence → Menu Assistance) du manuel électronique.

niveau plus tard, sélectionnez Ignorer.

✎✎ En fonction de l'état du réseau, cette opération peut prendre quelques minutes.

Sélectionnez un pays.(En fonction du pays)

Sélectionnez le pays de votre choix.

Recherche automatique(1) : sélection de votre manière de regarder la télévision

Trouvons et mémorisons les chaînes sur votre TV. Avez-vous besoin de rechercher les chaînes ?

✎✎ Après la sélection du pays dans le menu Pays, certains modèles peuvent demander, en plus, le code PIN.

•• Oui, j'en ai besoin. : Tous les chaînes disponibles seront trouvées et installées sur votre téléviseur. •• Non, je n'en ai pas besoin. : Mon décodeur externe me fournit toutes les chaînes disponibles donc je n'ai pas besoin de faire la recherche des chaînes.

Français - 8 [UE5500-XN_ZF]BN68-04055N-01L04.indb 8

2012-09-06 �� 4:21:02

Recherche automatique (2) : (En fonction du pays) Sélection des options de recherche

sélectionnez la source de chaîne à mémoriser. Lors du réglage de la source d'antenne sur Câble, une fenêtre s'affiche pour vous permettre d'attribuer des valeurs numériques (fréquences) aux chaînes. Pour plus d'informations, reportez-vous à Recherche automatique (Menu Canal → Mémorisation de chaînes) dans le manuel électronique.

✎✎ Sélectionnez Arrêter à tout moment pour interrompre la

Horloge : réglage du Mode Horloge

Fuseau Horaire (En fonction du pays) : réglage de votre fuseau horaire

•• Auto.: permet de régler l'heure automatiquement. •• Manuel : vous permet de définir manuellement la date et l'heure actuelles. Cette étape est uniquement disponible si le mode Horloge est défini sur Auto.. •• Auto. : permet de définir automatiquement le fuseau horaire. •• Manuel : permet de définir manuellement le fuseau horaire.

✎✎ Si vous avez sélectionné Manuel, vous pouvez choisir de mettre l'heure d'été sur Activé ou Arrêt. (En fonction du pays)

Configuration Complet

Sélectionnez Fermerpour terminer.

✎✎ Les paramètres effectués s'affichent.

Si vous souhaitez réinitialiser cette fonction... Sélectionnez Système - Configuration (configuration initiale). Entrez votre code PIN à quatre chiffres. Le code PIN par défaut est "0-0-0-0" (excepte France). Si vous souhaitez modifier le code PIN, utilisez la fonction Modifier PIN. Vous devez de nouveau sélectionner Configuration (Menu → Système) chez vous, bien que vous l'ayez déjà fait en magasin.

✎✎ Si vous avez oublié le code PIN, appuyez sur les boutons de la télécommande dans l'ordre suivant en

mode veille, ce qui redéfinit le code sur "0-0-0-0" (France: “1-1-1-1”): MUTE → 8 → 2 → 4 → POWER (Marche).

Français - 9 [UE5500-XN_ZF]BN68-04055N-01L04.indb 9

2012-09-06 �� 4:21:03

✎✎ Pour plus d'informations, reportez-vous à la section Connexion du téléviseur du e-Manual. ✎✎ L'image affichée peut varier en fonction du modèle.

Lecteur BD HDMI OUT Connexion HDMI Câble du casque (non fourni)

Câble HDMI (non fourni)

Entrée de l'alimentation Câble HDMI (non fourni)

HDMI OUT DVI OUT Câble HDMI vers DVI (non fourni)

AUDIO OUT Câble audio (non fourni)

Connexion PC Lecteur BD VIDEO OUT Câble vidéo (non fourni) SERVICE: Prise pour tests uniquement.

AUDIO OUT R-AUDIO-L Câble audio (non fourni) Câble SCART (non fourni)

Câble optique (non fourni)

Connexion AV Lecteur BD Connexion Ensemble DVD Home Theater

OPTICAL EXT COMPONENT OUT Câble composante (non fourni)

PR PB Y Magnétoscope ou lecteur DVD AUDIO OUT Câble audio (non fourni)

R-AUDIO-L Connexion à composantes

Français - 10 [UE5500-XN_ZF]BN68-04055N-01L04.indb 10

2012-09-06 �� 4:21:04

Connexion à un port COMMON INTERFACE (votre fente de carte de visionnement TV) Utilisation de la "CARTE CI ou CI+" Pour regarder les chaînes payantes, la carte CI ou CI+ doit être insérée. Français

•• Si vous ne l'insérez pas, certaines chaînes afficheront le message "Signal brouillé". •• Les informations de pairage contenant un numéro de téléphone, l'ID de la carte d'interface commune (CI ou CI+), l'ID de l'hôte et d'autres informations s'afficheront après 2 ou 3 minutes. Si un message d'erreur s'affiche, contactez votre fournisseur d'accès. •• Lorsque la configuration des informations sur les canaux est terminée, le message "Updating Completed" s'affiche, indiquant que la liste des chaînes est mise à jour.

✎✎ REMARQUE •• Vous devez vous procurer une carte d'interface commune CI ou CI+ auprès d'un fournisseur local de diffusion par câble. •• Lorsque vous sortez la carte d'interface commune (CI ou CI+), tirez-la délicatement. Une chute pourrait en effet l'endommager. •• Insérez la carte d'interface commune CI ou CI+ dans le sens indiqué sur celle-ci. •• L'emplacement de la fente COMMON INTERFACE peut varier en fonction du modèle. •• La carte d'interface commune (CI(CI+) CARD) n'est pas prise en charge dans certains pays et certaines régions ; vérifiez auprès de votre revendeur agréé. •• Si vous rencontrez des problèmes, contactez le fournisseur d'accès. •• Insérez la carte CI ou CI+, qui prend en charge les paramètres actuels de l'antenne. L'image sera déformée, voire invisible.

Français - 11 [UE5500-XN_ZF]BN68-04055N-01L04.indb 11

2012-09-06 �� 4:21:05

Changement de la source d'entrée

Source ™ → Source A utiliser pour sélectionner le téléviseur ou une autre source d'entrée externe, telles que des lecteurs DVD/ Blu-ray, des décodeurs câble ou des récepteurs satellite (boîtiers décodeurs). ■■ TV / Ext. / HDMI1/DVI / HDMI2 / HDMI3 / AV / Composant 1. Appuyez sur le bouton ™ de votre télécommande. L'écran Smart Hub apparaît. 2. Sélectionnez Source. L'écran Source apparaît. 3. Sélectionnez la source d'entrée externe de votre choix.

✎✎ Vous pouvez uniquement choisir des périphériques externes connectés au téléviseur. Les entrées connectées sont mises en surbrillance dans la liste Source.

✎✎ Dans la Source, Ext. reste toujours activée. Instructions d'utilisation de la fonction de modification du nom Modif. Nom vous permet d'associer un nom de périphérique à une source d'entrée. Pour accéder à Modif. Nom, ouvrez le menu Outils lorsque la Source est affichée. Les sélections suivantes apparaissent sous Modif. Nom : ■■ Magnétoscope / DVD / Décodeur Câble / Décodeur satellite / Décodeur PVR / Récepteur AV / Jeux / Caméscope / PC / DVI PC / Périph. DVI / TV / IPTV / Blu-ray / HD DVD / DMA : nommez le périphérique connecté aux prises d'entrée pour faciliter la sélection de la source d'entrée.

✎✎ Si vous avez connecté un PC au port HDMI IN 1(DVI) avec un câble HDMI, sélectionnez PC sous Modif. Nom pour entrer un nom de périphérique.

✎✎ Si vous avez connecté un PC au port HDMI IN 1(DVI) avec un câble HDMI vers DVI, sélectionnez DVI PC sous Modif. Nom pour entrer un nom de périphérique.

✎✎ Si vous avez connecté un périphérique AV au port HDMI IN 1(DVI) avec un câble HDMI vers DVI, sélectionnez Périph. DVI sous Modif. Nom pour entrer un nom de périphérique.

Informations Vous pouvez afficher des informations détaillées sur le périphérique externe sélectionné. Rafraîchir Dans Source, si les périphériques externes ne sont pas affichés, ouvrez le menu Outils, puis sélectionnez Rafraîchir, puis recherchez les périphériques connectés.

✎✎ Vous pouvez aussi rafraîchir l'écran de la liste de Source en sélectionnant a à l'aide de la télécommande.

✎✎ Cette fonction n'est disponible que si la fonction Anynet+ (HDMI-CEC) est définie sur Activé.

Français - 12 [UE5500-XN_ZF]BN68-04055N-01L04.indb 12

2012-09-06 �� 4:21:05

Connexion réseau Connexion réseau - Sans fil

Panneau latéral du téléviseur Routeur IP sans fil (routeur avec serveur DHCP)

Vous pouvez connecter votre téléviseur au réseau local par le biais d'un routeur ou d'un modem sans fil standard. Pour vous connecter sans fil, vous devez connecter un "adaptateur LAN sans fil Samsung" (WIS09ABGNX ou WIS12ABGNX - vendus séparément) au port USB du téléviseur. Voir l'illustration cidessous.

Adaptateur LAN sans fil Samsung

Câble LAN (non fourni)

L'adaptateur LAN sans fil Samsung prend en charge les protocoles de communication IEEE 802.11a/b/g et n. Samsung vous conseille d'utiliser le protocole IEEE 802.11n. Si vous lisez la vidéo sur une connexion IEEE 802.11B/G, des saccades risquent d'apparaître. La plupart des réseaux sans fil disposent d'un système de sécurité nécessitant l'accès de périphériques au réseau à un point d'accès ou un routeur sans fil (généralement un routeur IP sans fil) pour transmettre un code de sécurité crypté appelé code de sécurité ou clé d'accès. Si le mode Pure High-throughput (Greenfield) 802.11N est sélectionné et que le type de cryptage est défini sur WEP ou TKIP pour votre routeur sans fil, les téléviseurs Samsung ne prendront pas en charge la connexion, conformément aux nouvelles spécifications de certification Wi-Fi. Connexion réseau - Câble Il existe deux façons principales de connecter votre téléviseur à votre réseau à l'aide d'un câble, en fonction de votre configuration réseau. De la manière illustrée ci-dessous : Connecteur Modem mural

Modem externe (ADSL / VDSL / TV par câble)

Câble modem (non fourni)

Panneau arrière du téléviseur

Câble LAN (non fourni)

Panneau arrière du téléviseur

Câble LAN (non fourni)

✎✎ Elle n'est pas prise en charge lorsque la vitesse du réseau est égale ou inférieure à 10 Mbit/s. ✎✎ Utilisez un câble de catégorie 5 (*type STP) pour effectuer cette connexion. *Shielded Twist Pair

Français - 13 [UE5500-XN_ZF]BN68-04055N-01L04.indb 13

2012-09-06 �� 4:21:07

Consultation du manuel électronique

SUPPORT Vous pouvez trouver des instructions pour les fonctionnalités de votre téléviseur dans le manuel électronique. Pour ouvrir le manuel électronique, appuyez sur le bouton SUPPORT de votre télécommande. Vous pouvez aussi y accéder via le menu : Menu → Assistance → e-Manual

Accès au manuel électronique Pour utiliser le Manuel électronique, procédez comme suit : 1. Lorsque vous avez besoin d'aide, sélectionnez Assistance avec votre télécommande. L'écran e-Manual apparaît. 2. Sélectionnez la catégorie de votre choix. 3. Sélectionnez la rubrique de votre choix. Le manuel électronique affiche la page souhaitée.

✎ Les mots en bleu dans le manuel électronique se rapportent à la liste de menu sur l'écran du téléviseur.

✎ Une icône verte dans le manuel électronique désigne un bouton sur votre télécommande. ✎ Les étapes fléchées (par exemple, Menu → Assistance → e-Manual) du manuel électronique signifient qu'une succession d'étapes doit être suivie pour la fonction.

Comment basculer entre la rubrique de manuel électronique et le(s) menu(s) OSD correspondant(s). Changement du Mode Image prédéfini

Changement du Mode Image prédéfini Mode Image

Menu → Image → Mode Image

Les modes Image appliquent des ajustements de préréglage à l'image.

Standard Adapté à un environnement normal.

Standard Adapté à un environnement normal. Naturel pour les téléviseurs LED / Confort pour les téléviseurs des séries PDP 6500

Permet de réduire la fatigue oculaire. •

Naturel pour les téléviseurs LED / Confort pour les téléviseurs des séries PDP 6500

N Lorsque vous connectez un PC au téléviseur en utilisant un câble HDMI/DVI, vous pouvez uniquement sélectionner Entertain et Standard.

Adapté à un environnement lumineux.

Adapté à un environnement lumineux.

Les modes Image appliquent des ajustements de préréglage à l'image.

N Lorsque vous connectez un PC au téléviseur en utilisant un câble HDMI/DVI, vous pouvez uniquement sélectionner Entertain et Standard.

Permet de réduire la fatigue oculaire. •

Adapté au visionnage de films dans une pièce sombre.

Cinéma Adapté au visionnage de films dans une pièce sombre.

‘ Retour vers e-Manual

✎ Cette fonction n'est pas disponible dans certains menus. ✎ Vous ne pouvez pas utiliser la fonction Essayer si le menu est grisé. 1. Si vous voulez exécuter le(s) menu(s) correspondant(s), appuyez sur a à l'aide de la télécommande. 2. Pour revenir à l'écran de l'e-Manual, sélectionnez Assistance à l'aide de la télécommande.

Français - 14 [UE5500-XN_ZF]BN68-04055N-01L04.indb 14

2012-09-06 �� 4:21:09

Utilisation des boutons de couleur et de fonction avec le e-Manual •• Barre de défilement : permet de faire défiler vers le haut ou le bas l'écran du manuel électronique. •• l / r : permet de passer au chapitre précédent ou suivant. •• a Essayer : permet de déplacer le menu OSD qui correspond à la rubrique. Pour revenir à l'écran du manuel électronique, sélectionnez Assistance à l'aide de la télécommande. Français

•• b Accueil : permet d'accéder à l'écran d'accueil du manuel électronique. •• { Position : chaque fois que vous sélectionnez {, l'écran du manuel électronique change de position. •• } Index (En fonction du pays) : affiche l'écran d'index. •• R Retour : permet de revenir à l'écran précédent.

Recherche d'une rubrique sur la page d'index 1. Utilisez votre télécommande pour sélectionner }. L'écran Index s'affiche. 2. Pour rechercher une rubrique, sélectionnez une lettre. L'Index affiche une liste de rubriques et mots clés qui commencent par la lettre sélectionnée. 3. Sélectionnez la rubrique ou le mot-clé de votre choix. 4. La page de manuel électronique avec la rubrique apparaît.

✎✎ Pour fermer l'écran Index, appuyez sur le bouton RETURNR.

Pour changer la position du manuel électronique à l'écran Si le manuel électronique n'est pas complètement masqué en raison de l'écran des menus OSD, vous pouvez changer la position de ce manuel. 1. Basculez la sélection sur l'écran du manuel électronique en appuyant sur le bouton SUPPORT de votre télécommande. 2. Appuyez sur le bouton { de votre télécommande. Chaque fois que vous sélectionnez { avec votre télécommande, l'écran du manuel électronique change de position.

Français - 15 [UE5500-XN_ZF]BN68-04055N-01L04.indb 15

2012-09-06 �� 4:21:09

Installation du support mural Installation du kit de montage mural Le kit de montage mural (vendu séparément) permet de fixer le téléviseur au mur. Pour plus d'informations sur l'installation du support mural, reportez-vous aux instructions fournies avec le support mural. Faites appel à un technicien pour installer la fixation murale. Il n'est pas conseillé de le faire par vous même. Samsung Electronics ne saurait être tenu pour responsable d'un endommagement du produit ou d'une blessure si vous choisissez d'effectuer vous-même l'installation murale. Préparation avant l'installation d'un dispositif de fixation murale

Cas A. Installation du support de montage mural SAMSUNG Cas B. Installation du support mural d'un autre fabricant

2012-09-06 �� 4:21:10

Caractéristiques du kit de fixation murale (VESA)

✎✎ Le kit de montage mural n'est pas fourni ; il est vendu séparément. Installez votre fixation murale sur un mur solide perpendiculaire au sol. Si vous souhaitez la fixer sur d'autres matériaux de construction, veuillez prendre contact avec votre revendeur le plus proche. Si vous l'installez au plafond ou sur un mur non droit, la fixation risque de tomber et de provoquer de graves blessures. •• Les dimensions standard pour tous les kits de fixation murale sont indiquées dans le tableau cidessous.

•• Un manuel d'installation détaillé et toutes les pièces nécessaires au montage sont fournis avec le kit de fixation mural. •• N'utilisez pas de vis non conformes aux spécifications des vis VESA standard. •• N'utilisez pas de vis plus longues que la dimension standard ou non conformes aux caractéristiques des vis VESA standard. Des vis trop longues pourraient endommager l'intérieur du téléviseur. •• Pour les fixations murales non conformes aux caractéristiques des vis VESA standard, la longueur des vis peut varier, selon les caractéristiques de la fixation murale. •• Ne serrez pas trop les vis : cela pourrait endommager le produit ou provoquer sa chute, entraînant des blessures corporelles. Samsung ne peut être tenue responsable de ce type d'accident. •• Samsung ne peut être tenue responsable de tout dommage au produit ou toute blessure corporelle dans le cas de l'utilisation d'une fixation murale non-VESA ou non spécifiée, ou si l'utilisateur ne suit pas les instructions d'installation du produit. •• N'inclinez pas le téléviseur de plus de 15 degrés. Famille de produits

Téléviseur LED 46~60

N'installez pas votre kit de fixation murale lorsque le téléviseur est allumé. Vous risqueriez de vous électrocuter.

Français - 17 [UE5500-XN_ZF]BN68-04055N-01L04.indb 17

2012-09-06 �� 4:21:10

Fixation du téléviseur au mur Attention : si vous tirez ou poussez le téléviseur ou si vous grimpez dessus, il risque de tomber. Veillez notamment à ce que vos enfants ne se suspendent pas au téléviseur ni le déséquilibrent. Cela pourrait faire basculer le téléviseur et occasionner des blessures graves, voire entraîner la mort. Respectez toutes les précautions de sécurité indiquées dans la brochure relative à la sécurité fournie avec votre téléviseur. Pour une stabilité et une sécurité accrue, vous pouvez acheter et installer le dispositif antichute comme décrit ci-dessous. Pour éviter toute chute du téléviseur 1. Glissez les vis dans les colliers, puis fixez-les solidement au mur. Assurez-vous que les vis ont été fermement fixées au mur.

✎✎ En fonction du type de mur, il est possible que vous ayez besoin de matériel supplémentaire, tel que des chevilles.

✎✎ Les colliers, vis et chaînettes n'étant pas fournis, vous devez les acheter séparément.

2. Retirez les vis situées sur la partie centrale arrière du téléviseur, placez les vis dans les bagues, puis fixez-les à nouveau sur le téléviseur.

✎✎ Il est possible que les vis ne soient pas fournies avec le produit. Dans ce cas, achetez des vis présentant les caractéristiques suivantes.

✎✎ Caractéristiques des vis

•• Pour un téléviseur de 32 à 60 pouces : M8 3. Reliez les colliers fixés au téléviseur et ceux fixés sur le mur à l'aide d'un câble solide, puis attachez-les fermement.

✎✎ REMARQUE •• Placez le téléviseur à proximité du mur afin qu'il ne bascule pas vers l'arrière. •• Il est recommandé de placer la chaînette de façon à ce que les colliers fixés au mur soient placés à la même hauteur ou plus bas que ceux fixés au téléviseur. •• Détachez la chaînette avant de déplacer le téléviseur. 4. Vérifiez que toutes les connexions sont fixées correctement. Vérifiez régulièrement que les connexions ne présentent aucun signe d'usure. Si vous avez un doute quant à la sécurité des connexions, contactez un installateur professionnel.

Français - 18 [UE5500-XN_ZF]BN68-04055N-01L04.indb 18

2012-09-06 �� 4:21:11

Résolution des problèmes Si vous avez des questions sur le téléviseur, commencez par consulter la liste ci-dessous. Si aucune de ces solutions de dépannage ne s'applique à votre problème, rendez-vous sur le site "www.samsung.com", puis cliquez sur Assistance ou contactez le centre d'appels dont les coordonnées figurent sur la dernière page de ce manuel. Le téléviseur ne s'allume pas.

•• Vérifiez que le cordon d'alimentation secteur est branché correctement sur la prise murale et sur le téléviseur. •• Vérifiez que la prise murale est opérationnelle. •• Essayez d'appuyer sur le bouton P du téléviseur pour vous assurer que le problème n'est pas dû à la télécommande. Si le téléviseur s'allume, reportez-vous au problème "La télécommande ne fonctionne pas" ci-après.

Aucune image/vidéo n'est affichée.

•• Vérifiez le raccordement des câbles (retirez tous les câbles connectés au téléviseur et aux appareils externes, puis rebranchez-les). •• Réglez la sortie vidéo de votre périphérique externe (décodeur câble/ satellite, DVD, Blu-ray, etc.) pour faire correspondre les connexions à l'entrée du téléviseur. Par exemple, si la sortie d'un périphérique externe est HDMI, vous devez établir une connexion avec une entrée HDMI du téléviseur. •• Vérifiez que les appareils connectés sont sous tension. •• Veillez à sélectionner la source appropriée du téléviseur. •• Redémarrez le périphérique connecté en rebranchant le câble d'alimentation du périphérique.

La télécommande ne fonctionne pas.

•• Vérifiez que la polarité (+/–) des piles de la télécommande est respectée. •• Nettoyez la lentille de la télécommande. •• Essayez de diriger directement la télécommande vers le téléviseur à une distance de 1,5 à 1,8 m.

La télécommande du décodeur câble/boîtier décodeur ne permet pas d'allumer ou d'éteindre le téléviseur, ni de régler le volume.

•• Programmez la télécommande du décodeur câble/boîtier décodeur de telle sorte qu'elle puisse commander le téléviseur. Consultez le mode d'emploi du décodeur câble/boîtier décodeur pour obtenir le code du téléviseur SAMSUNG.

✎✎ Certaines des images et des fonctions ci-dessus sont uniquement disponibles sur des modèles spécifiques.

✎✎ Vous pouvez maintenir votre téléviseur dans des conditions optimales en le mettant à niveau avec le dernier micro logiciel (samsung.com → Support → Downloads) par le biais d'un périphérique USB.

Français - 19 [UE5500-XN_ZF]BN68-04055N-01L04.indb 19

2012-09-06 �� 4:21:11

Stockage et entretien

✎✎ Si des autocollants sont appliqués sur l'écran du téléviseur, leur retrait peut laisser quelques traces. Nettoyez-les avant d'utiliser le téléviseur.

Veillez à ne pas pulvériser d'eau directement sur le produit. Tout liquide qui entre dans le produit peut engendrer une défaillance, un incendie ou une électrocution.

Nettoyez le produit à l'aide d'un chiffon doux imprégné d'une petite quantité d'eau. N'utilisez pas de liquide inflammable (par exemple, benzène, diluants) ou un agent de nettoyage.

Français - 20 [UE5500-XN_ZF]BN68-04055N-01L04.indb 20

2012-09-06 �� 4:21:12

Spécifications Résolution de l’affichage

1920 x 1080 De 10°C à 40°C (50°F a 104°F) 10% à 80%, sans condensation De -20°C à 45°C (-4 °F a 113 °F) 5 % à 95 %, sans condensation

Système TV Système de couleur/vidéo

Analogique : B/G, D/K, L, I (en fonction de votre pays) Numérique : DVB-T/DVB-C Analogique : PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60 Numérique : MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0

HDMI IN BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC Vidéo : 1080 24p, 1080p, 1080i, 720p, 576p, 480p Audio : PCM linéaire sur deux voies 32/44.1/48 kHz, 16/20/24 bits.

Son (Sortie) Dimensions (L x H x P) Corps Avec socle Poids Sans socle Avec socle

Son (Sortie) Dimensions (L x H x P) Corps Avec socle Poids Sans socle Avec socle

Conditions ambiantes Température en service Humidité en fonctionnement Température de stockage Humidité sur le lieu de stockage

Poids Sans socle Avec socle

✎✎ La conception et les spécifications peuvent être modifiées sans préavis. ✎✎ Pour plus d'informations sur les caractéristiques d'alimentation et de consommation électrique, reportez-vous à l'étiquette fixée au produit.

✎✎ La consommation de courant normale est mesurée selon la norme CEI 62087 Ed.2

Français - 21 [UE5500-XN_ZF]BN68-04055N-01L04.indb 21

2012-09-06 �� 4:21:13

Codec vidéo Fichier Extension

Fréquence d'images (i/s)

✎✎ Le contenu vidéo ne sera pas lu, ou ne sera pas lu correctement, si une erreur est présente dans le contenu ou sur le support.

✎✎ Le son ou la vidéo peuvent ne pas fonctionner si le contenu a un débit binaire/une fréquence

d'images standard supérieur aux taux d'images par seconde repris dans le tableau ci-dessus.

✎✎ Si une erreur survient dans la table d'index, la fonction de recherche (saut) n'est pas prise en charge. ✎✎ Si vous lisez une vidéo sur une connexion réseau, des saccades risquent d'apparaître. ✎✎ Le menu peut mettre plus longtemps à apparaître si le débit binaire dépasse 10 Mbit/s. ✎✎ Certains périphériques USB/caméra numériques peuvent ne pas être compatibles avec le lecteur. Décodeur vidéo •• Prise en charge jusqu'à H.264 niveau 4.1. •• Les normes H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 ne sont pas prises en charge. •• Pour tous les codecs vidéo, sauf VP8, VP6 : −− Inférieur à 1280 x 720 : 60 images max. −− Supérieur à 1280 x 720 : 30 images max. •• GMC n'est pas pris en charge. •• Prend uniquement en charge SVAF Top/Bottom (Haut et Bas) et Side by Side (Côte à côte). Décodeur audio •• WMA 9, 10 Pro prend en charge jusqu'à 5.1 canaux et profil M2 (sauf mode LBR de M0). •• L'audio sans perte WMA n'est pas prise en charge. •• Si Vorbis se trouve uniquement dans conteneur Webm, prend en charge jusqu'à 2 canaux.

Français - 22 [UE5500-XN_ZF]BN68-04055N-01L04.indb 22

2012-09-06 �� 4:21:14

Résolution de l’affichage Résolution

Fréquence horizontale (kHz)

Fréquence verticale (Hz)

Fréquence d'horloge pixels (MHz)

Polarité synchronisée (H/V)

✎✎ REMARQUE •• Le mode entrelacé n'est pas pris en charge. •• Le téléviseur peut fonctionner de façon anormale si le format vidéo sélectionné n'est pas standard. Recommandation - UE uniquement

•• Par la présente, Samsung Electronics déclare que ce téléviseur LED satisfait aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/EC. •• La déclaration de conformité est accessible à l'adresse http://www.samsung.com, en accédant à Assistance > Recherche d'assistance pour vos produits, puis entrez le nom du modèle. •• Cet équipement peut fonctionner dans tous les pays de l'UE.

Français - 23 [UE5500-XN_ZF]BN68-04055N-01L04.indb 23
