BEDIENUNGSANLEITUNG UE-32ES5500 SAMSUNG

2012-09-06 �� 4:21:15

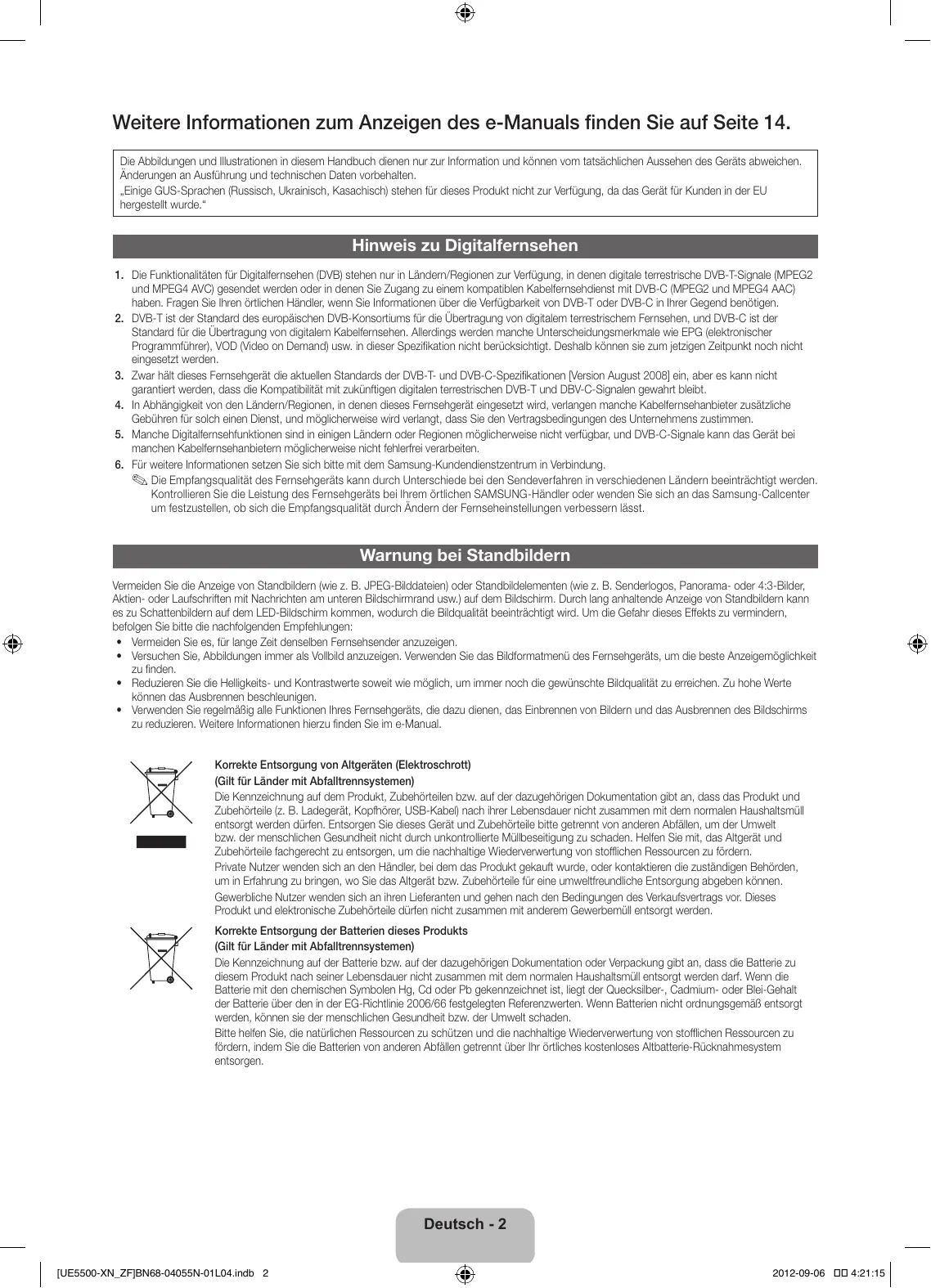

Weitere Informationen zum Anzeigen des e-Manuals finden Sie auf Seite 14. Die Abbildungen und Illustrationen in diesem Handbuch dienen nur zur Information und können vom tatsächlichen Aussehen des Geräts abweichen. Änderungen an Ausführung und technischen Daten vorbehalten. „Einige GUS-Sprachen (Russisch, Ukrainisch, Kasachisch) stehen für dieses Produkt nicht zur Verfügung, da das Gerät für Kunden in der EU hergestellt wurde.“

Hinweis zu Digitalfernsehen 1. Die Funktionalitäten für Digitalfernsehen (DVB) stehen nur in Ländern/Regionen zur Verfügung, in denen digitale terrestrische DVB-T-Signale (MPEG2 und MPEG4 AVC) gesendet werden oder in denen Sie Zugang zu einem kompatiblen Kabelfernsehdienst mit DVB-C (MPEG2 und MPEG4 AAC) haben. Fragen Sie Ihren örtlichen Händler, wenn Sie Informationen über die Verfügbarkeit von DVB-T oder DVB-C in Ihrer Gegend benötigen. 2. DVB-T ist der Standard des europäischen DVB-Konsortiums für die Übertragung von digitalem terrestrischem Fernsehen, und DVB-C ist der Standard für die Übertragung von digitalem Kabelfernsehen. Allerdings werden manche Unterscheidungsmerkmale wie EPG (elektronischer Programmführer), VOD (Video on Demand) usw. in dieser Spezifikation nicht berücksichtigt. Deshalb können sie zum jetzigen Zeitpunkt noch nicht eingesetzt werden. 3. Zwar hält dieses Fernsehgerät die aktuellen Standards der DVB-T- und DVB-C-Spezifikationen [Version August 2008] ein, aber es kann nicht garantiert werden, dass die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T und DBV-C-Signalen gewahrt bleibt. 4. In Abhängigkeit von den Ländern/Regionen, in denen dieses Fernsehgerät eingesetzt wird, verlangen manche Kabelfernsehanbieter zusätzliche Gebühren für solch einen Dienst, und möglicherweise wird verlangt, dass Sie den Vertragsbedingungen des Unternehmens zustimmen. 5. Manche Digitalfernsehfunktionen sind in einigen Ländern oder Regionen möglicherweise nicht verfügbar, und DVB-C-Signale kann das Gerät bei manchen Kabelfernsehanbietern möglicherweise nicht fehlerfrei verarbeiten. 6. Für weitere Informationen setzen Sie sich bitte mit dem Samsung-Kundendienstzentrum in Verbindung. ✎✎Die Empfangsqualität des Fernsehgeräts kann durch Unterschiede bei den Sendeverfahren in verschiedenen Ländern beeinträchtigt werden. Kontrollieren Sie die Leistung des Fernsehgeräts bei Ihrem örtlichen SAMSUNG-Händler oder wenden Sie sich an das Samsung-Callcenter um festzustellen, ob sich die Empfangsqualität durch Ändern der Fernseheinstellungen verbessern lässt.

Warnung bei Standbildern Vermeiden Sie die Anzeige von Standbildern (wie z. B. JPEG-Bilddateien) oder Standbildelementen (wie z. B. Senderlogos, Panorama- oder 4:3-Bilder, Aktien- oder Laufschriften mit Nachrichten am unteren Bildschirmrand usw.) auf dem Bildschirm. Durch lang anhaltende Anzeige von Standbildern kann es zu Schattenbildern auf dem LED-Bildschirm kommen, wodurch die Bildqualität beeinträchtigt wird. Um die Gefahr dieses Effekts zu vermindern, befolgen Sie bitte die nachfolgenden Empfehlungen: • Vermeiden Sie es, für lange Zeit denselben Fernsehsender anzuzeigen. • Versuchen Sie, Abbildungen immer als Vollbild anzuzeigen. Verwenden Sie das Bildformatmenü des Fernsehgeräts, um die beste Anzeigemöglichkeit zu finden. • Reduzieren Sie die Helligkeits- und Kontrastwerte soweit wie möglich, um immer noch die gewünschte Bildqualität zu erreichen. Zu hohe Werte können das Ausbrennen beschleunigen. • Verwenden Sie regelmäßig alle Funktionen Ihres Fernsehgeräts, die dazu dienen, das Einbrennen von Bildern und das Ausbrennen des Bildschirms zu reduzieren. Weitere Informationen hierzu finden Sie im e-Manual. Korrekte Entsorgung von Altgeräten (Elektroschrott) (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Korrekte Entsorgung der Batterien dieses Produkts (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden. Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie-Rücknahmesystem entsorgen.

Deutsch - 2 [UE5500-XN_ZF]BN68-04055N-01L04.indb 2

2012-09-06 �� 4:21:15

Absichern des Aufstellbereichs Halten Sie die erforderlichen Abstände zwischen dem Gerät und anderen Objekten (z.B. Wänden) ein, um eine ausreichende Lüftung sicherzustellen. Wenn Sie dies nicht tun, besteht die Gefahr, dass aufgrund eines Anstiegs der Temperatur im Innern des Geräts ein Brand ausbricht oder andere Probleme mit dem Gerät auftreten.

✎✎ Wenn Sie einen Standfuß oder eine Wandhalterung einsetzen, verwenden Sie ausschließlich Teile von Samsung Electronics.

•• Wenn Sie Teile eines anderen Herstellers verwenden, kann es zu Problemen mit dem Gerät oder zu Verletzungen kommen, falls das Gerät herunterfällt.

✎✎ Das Aussehen kann sich je nach Gerät unterscheiden.

Aufstellen des Geräts mit dem Standfuß

Installation des Geräts mit der Wandhalterung

•• Gehen Sie beim Anschließen des Fernsehgeräts vorsichtig vor, da einige Teile warm werden können.

Liste der Funktionen •• SMART HUB: Der Gateway zu allen integrierten Inhalten. −− Smart Hub hilft Ihnen bei der vielfältigen Auswahl Ihres Unterhaltungsprogramms. −− Dadurch können Sie Ihre Unterhaltung schnell und einfach über eine benutzerfreundliche Benutzeroberfläche steuern. −− Greifen Sie auf zahlreiche Anwendungen zu, die täglich neu hinzugefügt werden. −− Richten Sie Ihr Fernsehgerät nach Ihren Wünschen ein, indem Sie die Anwendungen gemäß Ihren Vorlieben gruppieren & sortieren. •• AllShare Play: Mit AllShare Play können Sie Fotos, Videos und Musik auf USB-Geräten, Digitalkameras, Mobilgeräten und PCs anzeigen bzw. wiedergeben und darauf zugreifen. Sie können über Ihr Drahtlosnetzwerk auf PCs, Mobilgeräte und andere kompatible Geräte zugreifen. •• Anynet+ (HDMI-CEC): Sie können alle angeschlossenen Samsung-Geräte, die Anynet+ unterstützen, mit der Fernbedienung für Ihr Samsung-Fernsehgerät bedienen. •• e-Manual: Sie können das vollständige Handbuch auf Ihrem Fernsehbildschirm anzeigen. (S. 14)

2012-09-06 �� 4:21:16

✎✎ Vergewissern Sie sich, dass im Lieferumfang des Fernsehgeräts folgende Komponenten enthalten sind. Falls irgendwelche Teile fehlen sollten, setzen Sie sich bitte mit Ihrem Händler in Verbindung.

✎✎ Farbe und Form der Teile können sich je nach Modell unterscheiden. ✎✎ Kabel, die nicht zum Paketinhalt gehören, können gesondert erworben werden. ✎✎ Achten Sie darauf, dass Sie beim Auspacken keine Zubehörteile übersehen, die durch Verpackungsmaterialien verdeckt werden.

[[ACHTUNG: STELLEN SIE DIE VERBINDUNG DAUERHAFT HER, DAMIT DAS NETZTEIL NICHT VOM GERÄT GETRENNT WERDEN KANN

•• Fernbedienung & 2 Batterien (Typ AAA)

•• Garantiekarte (nicht überall verfügbar) / Sicherheitshinweise

Kabelhalter für den Standfuß

•• Verwaltungskosten werden abgerechnet, wenn: −− (a) auf Ihren Wunsch ein Servicetechniker zu Ihnen geschickt wird, und es liegt kein Defekt des Geräts vor (d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben) −− (b) Sie das Gerät in eine Reparaturwerkstatt bringen, und es liegt kein Defekt des Geräts vor (d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben) •• Der abgerechnete Betrag wird Ihnen mitgeteilt, ehe irgendwelche Arbeiten oder Kundenbesuche ausgeführt werden. Montieren des Kabelhalters für den Standfuß

Deutsch - 4 [UE5500-XN_ZF]BN68-04055N-01L04.indb 4

2012-09-06 �� 4:21:16

Verwenden der Bedieneinheit des Fernsehers (Tasten) Der TV-Controller verfügt über einen Knopf, den Sie in alle Richtungen bewegen können, und der die Navigation auch ohne Fernbedienung ermöglicht. ✎✎ Manche Funktionen, für die Sie eine PIN eingeben müssen, stehen möglicherweise nicht zur Verfügung. ✎✎ Form und Farbe des Geräts können je nach Modell unterschiedlich sein. ✎✎ Mit Hilfe des TV-Controllers, einer kleinen Joystick-ähnlichen Taste rechts auf der Rückseite des Fernsehgeräts, können Sie den Fernseher ohne Fernbedienung bedienen. Funktionsmenü m

Fernbedienungssensor

Die Abbildung zeigt die Vorderseite des Fernsehgeräts.

✎✎ Befolgen Sie diese Anweisungen, und schauen Sie dabei von vorne auf das Fernsehgerät. ✎✎ Achten Sie darauf, dass Sie nicht auf den Controller drücken, wenn Sie ihn zum Auswählen einer

Funktion nach oben/unten/links/rechts bewegen. Wenn Sie zunächst auf den Controller drücken, können Sie ihn nicht mehr nach oben/unten/links/rechts bewegen.

Im Standby-Modus können Sie das Fernsehgerät einschalten, indem Sie auf den Controller drücken. Einstellen der Lautstärke Sie können die Lautstärke bei eingeschaltetem Fernsehgerät einstellen, indem Sie den Controller nach links bzw. rechts bewegen. Auswählen eines Senders Den Sender wechseln Sie, indem Sie den Controller bei eingeschaltetem Fernsehgerät nach oben bzw. unten bewegen. Verwenden des Zum Anzeigen und Verwenden des Funktionsmenüs drücken Sie bei eingeschaltetem Fernsehgerät kurz auf den Controller. Wenn Sie das Funktionsmenüs Funktionsmenü schließen möchten, drücken Sie erneut kurz auf den Controller. Auswählen einer Option Bei geöffnetem Funktionsmenü können Sie das MENÜ (m) auswählen, indem Sie den Controller nach links bewegen. Das Bildschirmmenü wird angezeigt. Durch Bewegen des unter MENÜ (m) Controllers nach rechts können Sie eine Option auswählen. Weitere Optionen können Sie durch Bewegen des Controllers nach rechts, links, oben oder unten auswählen. Zum Ändern eines Parameters wählen Sie diesen aus und drücken auf den Controller. Auswählen von SMART HUB Wenn Sie SMART HUB (™) auswählen möchten, bewegen Sie den Controller bei geöffnetem Funktionsmenü nach oben. Das Hauptfenster von SMART HUB (™) wird angezeigt. Wenn Sie eine Anwendung auswählen möchten, wählen Sie sie aus, und drücken Sie dann auf den Controller. Auswählen einer Quelle (s) Bei geöffnetem Funktionsmenü können Sie die Liste Quelle (s) auswählen, indem Sie den Controller nach rechts drücken. Das Fenster Quelle wird angezeigt. Zum Auswählen einer Quelle bewegen Sie den Controller nach oben bzw. hinten. Wenn die gewünschte Quelle markiert ist, drücken Sie auf den Controller. Ausschalten (P) Wählen Sie bei geöffnetem Funktionsmenü Ausschalten (P), indem Sie den Controller nach unten bewegen und dann auf ihn drücken. Einschalten

✎✎ Zum Schließen der Fenster Menü, Smart Hub oder Quelle halten Sie den Controller länger als 1 Sekunde lang gedrückt. Standby-Modus Wenn Sie den Fernseher ausschalten, wechselt das Gerät in den Standby-Modus und verbraucht auch weiterhin eine kleine Menge an Strom. Um sicher zu gehen und den Energieverbrauch zu reduzieren, sollten Sie Ihr Fernsehgerät nicht über einen längeren Zeitraum im Standby-Modus laufen lassen (z. B. wenn Sie verreist sind). Ziehen Sie in solchen Fällen das Netzkabel aus der Steckdose. Deutsch - 5 [UE5500-XN_ZF]BN68-04055N-01L04.indb 5

2012-09-06 �� 4:21:17

Fernbedienungstasten

✎✎ Dies ist eine spezielle Fernbedienung für Personen mit eingeschränktem Sehvermögen. Die Ein/AusTaste sowie die Tasten zum Einstellen des Senders und der Lautstärke sind in Braille beschriftet.

Hiermit schalten Sie das Fernsehgerät ein bzw. aus.

Hiermit zeigen Sie die verfügbaren Videosignalquellen an und wählen eine Quelle aus. (S. 12)

Direktes Aufrufen des HDMI-Modus.

Direkter Zugriff auf die Sender.

Abwechselndes Auswählen von „Videotext ein“, „Doppel“, „Mix“ oder „Aus“

Hiermit kehren Sie zum vorherigen Sender zurück. Vorübergehendes Ausschalten des Tons.

Hiermit stellen Sie die Lautstärke ein.

Wechseln des Senders. Hiermit zeigen Sie die Senderlisten auf dem Bildschirm an. Hiermit zeigen Sie den elektronischen Programmführer an.

Hiermit öffnen Sie die Smart HubAnwendungen. Siehe Kapitel „Erweiterte Funktionen“ → „Smart Hub“ im e-Manual. Das Bildschirmmenü wird geöffnet. Sie erhalten Schnellzugriff auf häufig verwendete Funktionen. Verwenden Sie diese Taste innerhalb einer bestimmten Funktion.

Hiermit zeigen Sie Informationen auf dem Bildschirm an. u/d/l/r : Bewegen des Cursors zu den Elementen des Bildschirmmenüs. E: Hiermit wählen Sie die Menüs aus und ändern die entsprechenden Elementwerte. Bildschirmmenü schließen.

Hiermit kehren Sie zum vorherigen Menü zurück. Verwenden Sie diese Tasten entsprechend den Anweisungen auf dem Bildschirm.

Family Story: Hiermit stellen Sie eine Verbindung zur Anwendung Family Story her. Siehe Kapitel „Erweiterte Funktionen“ → „Family Story“ im e-Manual. SEARCH: Unterstützung für empfohlene Suchbegriffe und die Suchfunktion. Siehe Kapitel „Erweiterte Funktionen“ → „Suchen“ im e-Manual. DUAL f-g: Auswahl von Toneffekten. SUPPORT: Hiermit rufen Sie verschiedene unterstützende Funktionen auf, wie z. B. das e-Manual. (S. 14) P.SIZE: Hiermit wählen Sie das Bildformat. Siehe Kapitel „Grundfunktionen“ → „Ändern des Bildformats“ im e-Manual. AD/SUBT.: Ein- und Ausschalten der Audiobeschreibungen. Diese Funktion ist nicht überall verfügbar. / Hiermit zeigen Sie digitale Untertitel an. Siehe Kapitel „Weitere Funktionen“ → „Untertitel“ im e-Manual.

Verwenden Sie diese Tasten innerhalb einer bestimmten Funktion. Weitere Einzelheiten entnehmen Sie dem e-Manual.

Deutsch - 6 [UE5500-XN_ZF]BN68-04055N-01L04.indb 6

2012-09-06 �� 4:21:18

Einlegen von Batterien (Batteriegröße: AAA) 1

✎✎ HINWEISE •• Setzen Sie die Fernbedienung bis zu einer Entfernung von maximal 7 m zum Fernsehgerät ein.

•• Form und Farbe können je nach Modell unterschiedlich sein.

•• Helles Licht kann die Leistung der Fernbedienung verschlechtern. Vermeiden Sie Leuchtstoffröhren oder ein Neonschild in der Nähe der Fernbedienung.

Anschließen an eine Antenne Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch die Grundeinstellungen vorgenommen.

✎✎ Verbinden Sie das Netzkabel erst dann mit der Wandsteckdose, wenn Sie alle anderen Anschlüsse vorgenommen haben.

✎✎ Wenn Sie das Fernsehgerät über ein HDMI-, Komponenten- oder Composite-Kabel an einen Kabeloder Satellitenreceiver anschließen, müssen Sie die ANT IN-Buchse nicht mit einer Antenne oder einem Kabel verbinden.

✎✎ Gehen Sie beim Bewegen oder Drehen des Fernsehgeräts vorsichtig wenn, wenn das Antennenkabel fest angeschlossen ist. Sie könnten die Antennenbuchse des Fernsehgeräts beschädigen.

Antennenkabel (nicht im Lieferumfang enthalten)

Deutsch - 7 [UE5500-XN_ZF]BN68-04055N-01L04.indb 7

2012-09-06 �� 4:21:18

Einstellung (Anfangseinstellung) Wenn Sie das Fernsehgerät zum ersten Mal einschalten, helfen eine Reihe aufeinanderfolgender Abfragen und Fenster beim Durchführen der Grundeinstellungen. Drücken Sie zum Konfigurieren der Einstellungen die Taste P auf Ihrer Fernbedienung.

✎✎ Das Menü Einstell. ist nur verfügbar, wenn die Eingangsquelle auf „TV“ eingestellt ist. Siehe „Ändern der Eingangsquelle“ (S. 12).

✎✎ Um zum vorherigen Schritt für das Konfigurieren der Einstellungen zurückzukehren, wählen Sie Zurück. ✎✎ Zunächst müssen Sie sicherstellen, dass das Fernsehgerät an eine Antenne oder ein Kabel angeschlossen ist (S. 7). ✎✎ Wählen Sie zum Starten der Funktion Einstell. die Option Start.

Menüsprache: Auswählen einer Menüsprache

Wählen Sie mit Hilfe der Fernbedienung die gewünschte Menüsprache aus, und wählen Sie dann Weiter. Ab dem nächsten Schritt zeigt das Fernsehgerät die Menüs in der ausgewählten Sprache an.

Modusauswahl: Auswählen des Modus „Privatgebrauch“.

Wählen Sie mit Hilfe der Fernbedienung zunächst Privatgebrauch und dann Weiter. Der Modus Shop-Demo ist für den Betrieb ibeim Fachhändler bestimmt.

Wenn Sie die Netzwerkverbindung jetzt einrichten möchten, wählen Sie mit Hilfe der Fernbedienung Weiter. Wenn Sie Ihre Netzwerkinformationen nicht kennen oder sie später einrichten möchten, wählen Sie Überspr. ✎✎ Wenn Sie die Verbindung Weitere Informationen zu den Konfigurationsanforderungen und -anweisungen finden Sie im e-Manual unter „Konfigurieren des Kabel- und zu einem späteren Drahtlosnetzwerks“ sowie im Abschnitt zur Netzwerkverbindung in diesem Zeitpunkt herstellen Handbuch (S. 13). Sie können die Netzwerkverbindung später mit Hilfe möchten, wählen Sie des Menüs Netzwerk einrichten. Überspr.

Software-Update: Wählen Sie Weiter, um die Software des Fernsehgeräts zu aktualisieren. Das Aktualisieren der Software mit Software-Update wird automatisch durchgeführt, wenn Ihr Fernsehgerät eine der neusten Version ältere Version verwendet. Wenn Sie die Aktualisierung später durchführen möchten, wählen Sie Überspr. Weitere Informationen finden Sie im e-Manual ✎✎ Wenn Sie das Update unter Software-Update („Voreinstellungen“ → Menü „Unterstützung“). später durchführen

Netzwerkeinstellungen: Konfigurieren der Netzwerkeinstellungen

möchten, wählen Sie Überspr.

Das Land wählen. (Je nach Land)

✎✎ Dies kann je nach Netzwerkstatus einige Zeit dauern. Wählen Sie das gewünschte Land aus.

✎✎ Nachdem Sie im Menü „Land“ das Land eingestellt haben,

werden Sie bei manchen Modellen aufgefordert, die PIN-Nummer einzurichten.

Autom. Sendersuchlauf Sendereinstellung: Ist es erforderlich, am Fernsehgerät Sender zu (1): Auswählen, wie Sie suchen und einzustellen? fernsehen möchten. •• Ja, Sendersuchl. ausführen: Alle verfügbaren Sender werden gesucht und im Fernsehgerät gespeichert. •• Nein, nicht erforderlich: Sender werden über Set-TopBox (externen Receiver) empfangen, keine Sendersuche am Fernsehgerät erforderlich.

2012-09-06 �� 4:21:18

Autom. Sendersuchlauf (2): (Je nach Land) Auswählen von Suchoptionen

Wählen Sie den Sendertyp für den Suchlauf aus. Wenn Sie den Antennentyp auf Kabel einstellen, können Sie den Sendern im nächsten Schritt einen Zahlenwert (Senderfrequenzen) zuweisen. Weitere Informationen finden Sie im e-Manual unter Autom. Sendersuchlauf (Menü „Sender“ → „Speichern von Sendern").

✎✎ Wählen Sie zum Unterbrechen des Speichervorgangs zu einem beliebigen Zeitpunkt die Option Stopp.

Uhr: Hiermit stellen Sie den Uhrmodus ein

Zeitzone (Je nach Land): Diese Funktion ist nur verfügbar, wenn Sie den Uhrmodus auf Auto Einstellen Ihrer Zeitzone eingestellt haben.

•• Auto: Hiermit wird die aktuelle Uhrzeit automatisch eingestellt. •• Manuell: Hiermit können Sie das Datum und die Uhrzeit manuell einstellen. Deutsch

•• Auto: Hiermit wird die Zeitzone automatisch eingestellt. •• Manuell: Hiermit wird die Zeitzone manuell eingestellt.

✎✎ Wenn Sie Manuell gewählt haben, können Sie auswählen,

ob Sie die Sommerzeit aktivieren Ein oder deaktivieren Aus möchten. (Je nach Land)

Einstell. abgeschlossen

Wählen Sie zum Fertigstellen Schließen.

✎✎ Alle vorgenommenen Einstellungen werden angezeigt.

So setzen Sie diese Funktion zurück: Wählen Sie System - Einstell. (Anfangseinstellung). Geben Sie Ihre 4-stellige PIN ein. Die Standard-PIN lautet „0-0-0-0“(außer Frankreich). Verwenden Sie zum Ändern der PIN die Funktion PIN ändern. Sie sollten das Verfahren für Einstell. (Menü → System) zuhause erneut durchführen, selbst wenn Sie es bereits im Geschäft durchgeführt haben.

✎✎ Wenn Sie den PIN-Code vergessen haben, drücken Sie die Tasten auf der Fernbedienung im

Standby-Modus in der angegebenen Reihenfolge, um die PIN auf „0-0-0-0“ (Frankreich: „1-1-1-1“) zurückzusetzen: MUTE → 8 → 2 → 4 → POWER (Ein).

Deutsch - 9 [UE5500-XN_ZF]BN68-04055N-01L04.indb 9

2012-09-06 �� 4:21:19

✎✎ Weitere Informationen finden Sie im e-Manual unter Anschließen des Fernsehgeräts. ✎✎ Das angezeigte Bild kann je nach Modell unterschiedlich sein. BD-Player

HDMI OUT HDMI-Anschluss

Kopfhörerkabel (nicht im Lieferumfang enthalten)

HDMI-Kabel (nicht im Lieferumfang enthalten)

Netzanschluss HDMI-Kabel (nicht im Lieferumfang enthalten)

HDMI OUT DVI OUT HDMI/DVI-Kabel (nicht im Lieferumfang enthalten)

AUDIO OUT Audiokabel (nicht im Lieferumfang enthalten)

VIDEO OUT Videokabel (nicht im Lieferumfang enthalten) SERVICE: Anschluss nur für Servicezwecke.

AUDIO OUT R-AUDIO-L Audiokabel (nicht im Lieferumfang enthalten) Scart-Kabel (nicht im Lieferumfang enthalten)

Glasfaserkabel (nicht im Lieferumfang enthalten)

Anschluss für DVD-Heimkinosystem SCART-Anschluss

OPTICAL EXT COMPONENT OUT Komponentenkabel (nicht im Lieferumfang enthalten)

PR PB Y AUDIO OUT Audiokabel (nicht im Lieferumfang enthalten)

VCR oder DVD R-AUDIO-L Komponentenanschluss

Deutsch - 10 [UE5500-XN_ZF]BN68-04055N-01L04.indb 10

2012-09-06 �� 4:21:20

Anschließen an den COMMON INTERFACE-Steckplatz (Fernsehen mit Ihrer PayTV-Karte) Verwenden der „CI“- oder „CI+“-Karte Um Bezahlsender zu sehen, müssen Sie eine „CI“- oder „CI+“-Karte einsetzen. •• Wenn Sie keine „CI“- oder „CI+“-Karte einsetzen, wird bei einigen Sendern die Meldung „Verschlüsseltes Signal“ angezeigt.

•• Wenn das Konfigurieren der Senderinformationen abgeschlossen ist, wird die Meldung „Updating Completed“ (Aktualisierung abgeschlossen) angezeigt. Dies bedeutet, dass die Senderliste aktualisiert ist.

•• Die Verbindungsinformationen mit Telefonnummer, Kennung der „CI“- oder „CI+“-Karte, Hostkennung und anderen Angaben wird nach ungefähr 2 bis 3 Minuten angezeigt. Wenn eine Fehlermeldung angezeigt wird, wenden Sie sich bitte an Ihren Dienstanbieter.

✎✎ HINWEISE •• Sie können die „CI“- oder „CI+“-Karte bei einem der örtlichen Kabelnetzbetreiber erwerben. •• Ziehen Sie die „CI“- oder „CI+“-Karte vorsichtig mit den Händen heraus. Sie könnte beim Herunterfallen ansonsten beschädigt werden. •• Die Richtung, in der Sie die „CI“- oder „CI+“-Karte einsetzen müssen, ist auf der Karte markiert. •• Die Position des COMMON INTERFACE-Steckplatzes ist modellabhängig. •• „CI“- oder „CI+“-Karten werden in einigen Ländern und Regionen nicht unterstützt. Fragen Sie diesbezüglich Ihren autorisierten Fachhändler. •• Wenden Sie sich bei Problemen an den Dienstanbieter. •• Setzen Sie eine „CI“- oder „CI+“-Karte ein, die für die aktuellen Antenneneinstellungen geeignet ist. Andernfalls ist das Bild gestört oder es fällt aus.

Deutsch - 11 [UE5500-XN_ZF]BN68-04055N-01L04.indb 11

2012-09-06 �� 4:21:21

Ändern der Eingangsquelle

Quelle ™ → Quelle Hiermit wählen Sie, ob das Fernsehgerät mit einem Fernsehsignal versorgt wird oder an externe Signalquellen wie z. B. DVD- / Blu-Ray-Player / Kabelreceiver / Satellitenreceiver (Set-Top Box) angeschlossen ist. ■■ TV / Ext. / HDMI1/DVI / HDMI2 / HDMI3 / AV / Component 1. Drücken Sie auf Ihrer Fernbedienung die Taste ™. Das Fenster Smart Hub wird angezeigt. 2. Wählen Sie Quelle. Das Fenster Quelle wird angezeigt. 3. Wählen Sie die gewünschte externe Eingangsquelle.

✎✎ Sie können lediglich externe Geräte auswählen, die an das Fernsehgerät angeschlossen sind. In der Liste Quelle sind die angeschlossenen Eingangsquellen hervorgehoben.

✎✎ Im Menü Quelle ist die Option Ext. stets aktiviert. Verwenden der Funktion „Name bearb.“ Name bearb. ermöglicht Ihnen, einer Eingangsquelle einen Gerätenamen zuzuweisen. Um die Funktion Name bearb. zu verwenden, öffnen Sie im Fenster Extras das Menü Quelle. Die Funktion Name bearb. bietet die folgenden Auswahlmöglichkeiten: ■■ VCR / DVD / Kabel-STB / Sat-STB / PVR-STB / AV-Receiver / Spiel / Camcorder / PC / DVI PC / DVI-Geräte / TV / IPTV / Blu-ray / HD DVD / DMA: Vergeben Sie Namen für die an die Eingangsbuchsen angeschlossenen Geräte, um die Auswahl der Eingangsquellen zu vereinfachen.

✎✎ Wenn Sie einen PC über ein HDMI-Kabel mit dem HDMI IN 1(DVI)-Anschluss verbunden haben, wählen Sie unter Name bearb. die Option PC, um einen Gerätenamen einzugeben.

✎✎ Wenn Sie einen PC über ein HDMI/DVI-Kabel mit dem HDMI IN 1(DVI)-Anschluss verbunden haben, wählen Sie unter Name bearb. die Option DVI PC, um einen Gerätenamen einzugeben.

✎✎ Wenn Sie ein AV-Gerät über ein HDMI/DVI-Kabel mit dem HDMI IN 1(DVI)-Anschluss verbunden

haben, wählen Sie unter Name bearb. die Option DVI-Geräte, um einen Gerätenamen einzugeben.

Information Sie können Detailinformationen zum ausgewählten externen Gerät anzeigen. Aktual. Wenn die externen Geräte nicht angezeigt werden, öffnen Sie im Fenster Quelle das Menü Extras, und wählen Sie dann Aktual.. Suchen Sie anschließend nach den angeschlossenen Geräten.

✎✎ Alternativ können Sie die Liste der verfügbaren Quelle anzeigen, indem Sie mit Hilfe der Fernbedienung die Option a auswählen.

✎✎ Diese Funktion ist nur verfügbar, wenn die Funktion Anynet+ (HDMI-CEC) aktiviert Ein ist.

Deutsch - 12 [UE5500-XN_ZF]BN68-04055N-01L04.indb 12

2012-09-06 �� 4:21:21

Netzwerkverbindung Netzwerkverbindung - Drahtlos Sie können können Ihr Fernsehgerät über einen standardmäßigen WLAN-Router oder ein Modem mit Ihrem LAN verbinden. Um die Verbindung drahtlos herzustellen, müssen Sie einen Samsung WLANAdapter (WIS09ABGNX oder WIS12ABGNX - separat erhältlich) in einen der USB-Anschlüsse am Fernsehgerät stecken. Siehe nachfolgende Abbildung. Seitenverkleidung des Fernsehgeräts LAN-Anschluss an der Wand

Drahtloser IP-Sharer (Router mit DHCP-Server)

oder Samsung WLANAdapter

LAN-Kabel (nicht im Lieferumfang enthalten)

Der Samsung WLAN-Adapter unterstützt die Kommunikationsprotokolle IEE 802.11a/b/g und n. Samsung empfiehlt, das Protokoll IEEE 802.11 N zu verwenden. Wenn Sie Videos über die IEEE 802.11b/gVerbindung anzeigen, wird das Videobild möglicherweise nicht ohne Unterbrechungen angezeigt. Die meisten Drahtlosnetzwerke verfügen über ein Sicherheitssystem, mit dem alle Geräte, die über einen Zugangspunkt oder einen drahtlosen Router (in der Regel ein drahtloser IP-Sharer) auf das Netzwerk zugreifen wollen, einen verschlüsselten Sicherheitscode (den so genannten Zugriffsschlüssel) übertragen müssen. Wenn Sie im 802.11n-Modus Pure High-throughput (Greenfield) wählen und als Verschlüsselungstyp ist für Ihren Funkrouter WEP oder TKIP eingestellt, so unterstützt das Samsung-Fernsehgerät eine Verbindung gemäß der Spezifikation für die neue Wi-Fi-Zertifizierung nicht. Netzwerkverbindung – Kabel Je nach der Konfiguration Ihres Netzwerks können Sie Ihr Fernsehgerät auf zwei Arten über ein Kabel mit Ihrem Netzwerk verbinden. Diese sind im Folgenden abgebildet: Modemanschluss an der Wand

Externes Modem (ADSL/VDSL/Kabelfernsehen)

Modemkabel (nicht im Lieferumfang enthalten)

Rückseite des Fernsehgeräts

LAN-Kabel (nicht im Lieferumfang enthalten)

LAN-Anschluss an der Wand

Rückseite des Fernsehgeräts

LAN-Kabel (nicht im Lieferumfang enthalten)

✎✎ Nicht unterstützt bei Netzwerkgeschwindigkeiten bis 10 MB/s. ✎✎ Verwenden Sie ein CAT5-Kabel (*STP-Typ) für den Anschluss. *Shielded Twist Pair

Deutsch - 13 [UE5500-XN_ZF]BN68-04055N-01L04.indb 13

2012-09-06 �� 4:21:23

So zeigen Sie das e-Manual an

SUPPORT Die Anweisungen zu den Funktionen Ihres Fernsehgeräts finden Sie im e-Manual. Zum Öffnen des e-Manual drücken Sie auf Ihrer Fernbedienung die Taste SUPPORT. Sie können auch über das entsprechende Menü darauf zugreifen: Menü → Unterstützung → e-Manual

Zugreifen auf das e-Manual Gehen Sie folgendermaßen vor, um das e-Manual zu nutzen: 1. Wenn Sie Hilfe benötigen, wählen Sie mit Hilfe der Fernbedienung die Funktion Unterstützung. Das Fenster e-Manual wird angezeigt. 2. Wählen Sie die gewünschte Kategorie. 3. Wählen Sie das gewünschte Thema. Die gewünschte e-Manual-Seite wird angezeigt.

✎ Die blauen Begriffe im e-Manual entsprechen der auf dem Fernsehbildschirm angezeigten Menüliste. ✎ Die grünen Symbole im e-Manual stehen für eine Taste auf der Fernbedienung. ✎ Mit Pfeilen verbundene Begriffe (z. B. Menü → Unterstützung → e-Manual) im e-Manual bedeuten, dass eine Abfolge von Schritten erforderlich ist, um die gewünschte Funktion nutzen zu können.

So wechseln Sie zwischen den e-Manual-Themen und den entsprechenden Bildschirmmenüs. Ändern des voreingestellten Bildmodus

Ändern des voreingestellten Bildmodus Bild

Bildmodus Menü → Bild → Bildmodus

Bildmodus Hintergrundbel.

Natürlich für LED-Fernsehgeräte / Entspannen für Plasmafernsehgeräte der Serien 6500

Standard Für normale Umgebungen geeignet.

Für geringe Augenbelastung geeignet.

N Bei Anschluss eines PCs über das HDMI/DVI-Kabel können Sie lediglich zwischen den Optionen Unterhalt. und Standard wählen.

Für normale Umgebungen geeignet. •

Durch Auswählen der verschiedenen Bildmodi werden jeweils voreingestellte Werte für das Fernsehbild übernommen.

Für helle Zimmer geeignet.

Für helle Zimmer geeignet.

Menü → Bild → Bildmodus

N Bei Anschluss eines PCs über das HDMI/DVI-Kabel können Sie lediglich zwischen den Optionen Unterhalt. und Standard wählen.

Durch Auswählen der verschiedenen Bildmodi werden jeweils voreingestellte Werte für das Fernsehbild übernommen.

Natürlich für LED-Fernsehgeräte / Entspannen für Plasmafernsehgeräte der Serien 6500 Für geringe Augenbelastung geeignet.

Zum Anzeigen von Filmen in einem abgedunkelten Zimmer geeignet.

Film Zum Anzeigen von Filmen in einem abgedunkelten Zimmer geeignet.

‘ Zurück zu "e-Manual"

✎ Diese Funktion ist in manchen Menüs nicht verfügbar. ✎ Wenn das Menü deaktiviert ist, können Sie die Funktion Jetzt test. nicht verwenden. 1. Wählen Sie zum Ausführen der entsprechenden Menübefehle mit Hilfe der Fernbedienung die Option a. 2. Wenn Sie zum e-Manual zurückkehren möchten, drücken Sie auf der Fernbedienung die Taste SUPPORT.

Deutsch - 14 [UE5500-XN_ZF]BN68-04055N-01L04.indb 14

2012-09-06 �� 4:21:25

Verwenden der Farb- und Funktionstasten in Verbindung mit dem e-Manual •• Bildlaufleiste: Blättern im e-Manual-Fenster nach oben oder unten. •• l / r: Wechseln zum vorherigen oder zum nächsten Kapitel. •• a Jetzt test.: Anzeigen des zum Thema passenden Bildschirmmenüs. Wenn Sie zum e-Manual zurückkehren möchten, drücken Sie auf der Fernbedienung die Taste SUPPORT. •• b Start: Wechseln zum Startfenster des e-Manuals. •• { Position: Jedes Mal, wenn Sie { auswählen, ändert sich die Position des e-Manual-Fensters. •• } Index (Je nach Land): Hiermit zeigen Sie das Index-Fenster an. •• R Zurück: Zurück zum vorherigen Fenster. Deutsch

So suchen Sie auf der Indexseite nach einem Thema 1. Wählen Sie mit Hilfe der Fernbedienung die Option }. Das Index-Fenster wird angezeigt. 2. Um nach einem Thema zu suchen, wählen Sie den Anfangsbuchstaben des Themas aus. Auf der Indexseite wird eine Liste mit Themen und Stichwörtern angezeigt, die mit dem ausgewählten Buchstaben beginnen. 3. Wählen Sie das gewünschte Thema oder Stichwort aus. 4. Die entsprechende Seite im e-Manual wird angezeigt.

✎✎ Drücken Sie zum Schließen des Fensters Index die Taste RETURNR.

So ändern Sie die Position des e-Manuals auf dem Bildschirm Wenn Sie das e-Manual aufgrund geöffneter Bildschirmmenüs nicht gut erkennen, können Sie die Position des e-Manuals auf dem Bildschirm ändern. 1. Markieren Sie das Fenster des e-Manuals durch Drücken der Taste SUPPORT auf Ihrer Fernbedienung. 2. Drücken Sie auf Ihrer Fernbedienung die Taste {. Jedes Mal, wenn Sie die Taste { auf Ihrer Fernbedienung drücken, ändert sich die Position des e-Manuals.

Deutsch - 15 [UE5500-XN_ZF]BN68-04055N-01L04.indb 15

2012-09-06 �� 4:21:25

Anbringen der Wandhalterung Anbringen der Wandhalterung Mit der (separat erhältlichen) Wandhalterung können Sie das Fernsehgerät an einer Wand befestigen. Detaillierte Informationen zum Montieren der Wandhalterung finden Sie in den Anweisungen, die im Lieferumfang der Wandhalterung enthalten sind. Lassen Sie sich beim Anbringen der Wandhalterung von einem Techniker helfen. Wir raten Ihnen davon ab, dies selbst zu tun. Samsung Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Montage vom Kunden selbst durchgeführt wird. Vorbereitung zum Anbringen der Wandhalterung Fall A. Anbringen der SAMSUNG-Wandhalterung

Fall B. Anbringen der Wandhalterung eines anderen Herstellers

Beim Einbau einer Wandhalterung, verwenden Sie die Halteringe 1.

Deutsch - 16 [UE5500-XN_ZF]BN68-04055N-01L04.indb 16

2012-09-06 �� 4:21:26

Spezifikation (VESA) der Wandhalterung

✎✎ Die Wandhalterung wird nicht mitgeliefert, ist aber gesondert erhältlich. Montieren Sie die Wandhalterung an einer festen Wand, die senkrecht zum Boden steht. Bei Installation auf anderen Trägermaterialien wenden Sie sich bitte an Ihren Fachhändler. Bei Montage an einer Decke oder schrägen Wand kann das Fernsehgerät herunterfallen und zu Verletzungen führen.

✎✎ HINWEISE •• Die Standardabmessungen der Wandhalterung finden Sie in der nachfolgenden Tabelle. •• Beim Kauf unserer Wandhalterung erhalten Sie eine detaillierte Installationsanleitung sowie alle für die Montage erforderlichen Teile.

•• Verwenden Sie keine Schrauben, die nicht der VESA-Standardspezifikation für Schrauben entsprechen. •• Verwenden Sie keine Schrauben, die länger sind als in der VESA-Standardspezifikation für Schrauben angegeben. Zu lange Schrauben können Schäden an den inneren Bauteilen des Fernsehgeräts verursachen. •• Bei Wandhalterungen, die nicht der VESA-Standardspezifikation für Schrauben entsprechen, hängt die Länge der Schrauben von der Spezifikation der Wandhalterung ab. •• Ziehen Sie die Schrauben nicht zu fest an, weil Sie auf diese Weise das Gerät beschädigen könnten oder weil das Gerät dadurch herunterfallen und damit Verletzungen verursachen könnte. Samsung haftet nicht bei derartigen Unfällen. •• Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet wird, die nicht dem VESA-Standard entspricht oder nicht spezifiziert ist, oder wenn der Verbraucher die Installationsanleitung für das Produkt nicht befolgt. •• Montieren Sie das Fernsehgerät nicht in einem Winkel von mehr als 15 Grad. Produktfamilie

VESA-Spezifikation (A * B)

Installieren Sie die Wandhalterung nicht bei eingeschaltetem Fernsehgerät. Sie könnten dabei einen Stromschlag erhalten und sich verletzen.

Deutsch - 17 [UE5500-XN_ZF]BN68-04055N-01L04.indb 17

2012-09-06 �� 4:21:26

Befestigen des Fernsehgeräts an der Wand Achtung: Das Fernsehgerät kann hinfallen, wenn Sie daran ziehen, es schieben oder darauf klettern. Stellen Sie insbesondere sicher, dass sich keine Kinder über das Fernsehgerät hängen oder es in sonstiger Weise destabilisieren. Andernfalls kann das Fernsehgerät umkippen und schwere oder tödliche Verletzungen zur Folge haben. Beachten Sie alle in den Sicherheitshinweisen genannten Anweisungen, die Ihrem Fernsehgerät beigefügt sind. Für zusätzliche Stabilität und Sicherheit können Sie wie unten beschrieben die Absturzsicherung erwerben und anbringen. So verhindern Sie, dass das Fernsehgerät herunterfällt 1. Stecken Sie die Schrauben durch die Halterungen und befestigen Sie sie fest an der Wand. Vergewissern Sie sich, dass die Schrauben gut halten.

✎✎ Je nach Ausführung der Wand benötigen Sie zum Befestigen weiteres Material, wie z. B. Dübel.

✎✎ Da die benötigten Halterungen, Schrauben und das Band nicht zum Lieferumfang gehören, müssen Sie diese Teile gesondert erwerben.

2. Entfernen Sie die Schrauben in der Mitte auf der Rückseite des Fernsehgeräts. Setzen Sie diese Schrauben in die Halterungen ein, und befestigen Sie die Schrauben dann wieder am Fernsehgerät.

✎✎ Die Schrauben werden möglicherweise nicht zusammen mit dem Gerät geliefert. Kaufen Sie in diesem Fall Schrauben entsprechend den folgenden Angaben.

✎✎ Daten der Schrauben •• Bei einem 32 – 60-Zoll-Gerät: M8 3. Verbinden Sie die Halterungen an der Wand und die Halterung am Fernsehgerät mit einem festen Kabel miteinander, und ziehen Sie es dann fest.

✎✎ HINWEISE •• Stellen Sie das Fernsehgerät in der Nähe der Wand auf, damit es nicht nach hinten kippen kann. •• Es ist noch sicherer, wenn die Halterungen an der Wand niedriger als die Halterungen am Fernsehgerät sind. •• Lösen Sie das Band, ehe Sie den Fernseher bewegen. 4. Kontrollieren Sie, ob alle Anschlüsse weiterhin fest verbunden sind. Prüfen Sie regelmäßig die Verbindungen auf Zeichen von Ermüdung oder Versagen. Bei Zweifeln hinsichtlich der Sicherheit Ihrer Halterungen wenden Sie sich an einen professionellen Installationsbetrieb.

Deutsch - 18 [UE5500-XN_ZF]BN68-04055N-01L04.indb 18

2012-09-06 �� 4:21:27

Fehlerbehebung Bei Fragen zum Fernsehgerät schauen Sie zuerst in dieser Liste nach. Wenn keiner dieser Tipps zur Fehlerbehebung weiterhilft, wechseln Sie zur Website „www.samsung.com“, und klicken Sie dort auf „Support“ oder wenden Sie sich an das in der Liste auf der letzten Seite angegebene Callcenter. Probleme Der Fernseher kann nicht eingeschaltet werden.

Lösungen und Erklärungen •• Vergewissern Sie sich, dass das Netzkabel sicher mit der Wandsteckdose und dem Fernsehgerät verbunden ist. •• Vergewissern Sie sich, dass die Netzsteckdose Strom liefert.

•• Überprüfen Sie die Kabelverbindungen. Unterbrechen Sie kurzzeitig alle Kabelverbindungen zwischen dem Fernsehgerät und den externen Geräten.

•• Drücken Sie die Taste P am Fernsehgerät, um zu prüfen, ob die Fernbedienung richtig funktioniert. Wenn das Fernsehgerät angeht, lesen Sie den Abschnitt „Die Fernbedienung funktioniert nicht.“ weiter unten.

•• Stellen Sie den Videoausgang Ihres externen Geräts (Kabel-/ Satellitenreceiver, DVD-/Blu-ray-Player usw.) so ein, dass er zur Verbindung mit dem Fernsehgerät passt. Zum Beispiel: Wenn der HDMI-Ausgang des externen Geräts verwendet wird, schließen Sie es an den HDMI-Eingang Ihres Fernsehers an. •• Stellen Sie sicher, dass die angeschlossenen Geräte eingeschaltet sind. •• Achten Sie darauf, dass Sie die richtige Eingangsquelle eingestellt haben. •• Schließen Sie das Netzkabel an, um das angeschlossene Gerät neu zu starten. Die Fernbedienung funktioniert nicht.

•• Ersetzen Sie die Batterien der Fernbedienung, und achten Sie dabei auf die richtige Polung (+/-). •• Reinigen Sie das Sendefenster der Fernbedienung. •• Versuchen Sie, die Fernbedienung aus einer Entfernung von 1,5 bis 1,8 m aus direkt auf das TV-Gerät zu richten.

Die Fernbedienung des Kabel-/Satellitenreceivers schaltet das Fernsehgerät nicht ein/aus und regelt auch nicht die Lautstärke.

•• Programmieren Sie die Fernbedienung des Kabel-/Satellitenreceivers so, dass sie das Fernsehgerät anspricht. Den Code für SAMSUNG TV finden Sie in der Bedienungsanleitung für Ihren Kabel-/ Satellitenreceiver.

✎✎ Manche der obigen Abbildungen und Funktionen gibt es nur bei bestimmten Modellen. ✎✎ Sie können den optimalen Zustand Ihres Fernsehgeräts erhalten, indem Sie regelmäßig die aktuelle Firmware per USB von der Website (samsung.com → Support → Downloads) herunterladen.

Deutsch - 19 [UE5500-XN_ZF]BN68-04055N-01L04.indb 19

2012-09-06 �� 4:21:27

Lagerung und Wartung

✎✎ Wenn Sie Aufkleber auf dem Bildschirm des Monitors anbringen, bleiben nach dem Entfernen Kleberückstände zurück. Entfernen Sie diese, bevor Sie fernsehen.

Sprühen Sie kein Wasser direkt auf das Gerät. Jede Flüssigkeit, die in das Gerät eindringt, kann zu einer Funktionsstörung, einem Brand oder einem Stromschlag führen.

Reinigen Sie das Gerät mit einem weichen Tuch, das Sie vorher mit einer kleinen Menge Wasser anfeuchten. Verwenden Sie keine entzündlichen Flüssigkeiten (z. B. Benzol, Verdünner) oder Reinigungsmittel.

Deutsch - 20 [UE5500-XN_ZF]BN68-04055N-01L04.indb 20

2012-09-06 �� 4:21:28

Technische Daten Anzeigeauflösung

Umgebungsbedingungen Betriebstemperatur Luftfeuchtigkeit (bei Betrieb) Temperatur (Lagerung) Luftfeuchtigkeit (Lagerung)

10° C bis 40° C (50°F a 104°F) 10% bis 80%, nicht kondensierend -20° C bis 45° C (-4 °F a 113 °F) 5 % bis 95 %, nicht kondensierend

TV-System Fernsehnorm/Videosystem

Analog: B/G, D/K, L, I (je nach eingestelltem Land) Digital: DVB-T/DVB-C Analog: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60 Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0

Drehbarer Fuß (links / rechts)

Ton (Ausgang) Abmessungen (BxHxT) Gehäuse Mit Fuß Gewicht Ohne Fuß Mit Fuß Modellbezeichnung Bildschirmgröße

Ton (Ausgang) Abmessungen (BxHxT) Gehäuse Mit Fuß Gewicht Ohne Fuß Mit Fuß

Modellbezeichnung Bildschirmgröße

UE50ES5500 50 Zoll (125 cm)

Ton (Ausgang) Abmessungen (BxHxT) Gehäuse Mit Fuß

Gewicht Ohne Fuß Mit Fuß

✎✎ Änderungen der technischen Daten und des Gerätedesigns vorbehalten. ✎✎ Die technischen Daten zur benötigten Netzspannung und zum Energieverbrauch finden Sie auf dem Etikett am Produkt.

✎✎ Der typische Stromverbrauch wird gemäß IEC 62087 Ed.2 gemessen.

Deutsch - 21 [UE5500-XN_ZF]BN68-04055N-01L04.indb 21

2012-09-06 �� 4:21:29

Videocodec Datei namenserweiterung

Sonstige Einschränkungen

✎✎ Wenn der Inhalt eines Videos oder der Container fehlerhaft sind, wird das Video nicht ordnungsgemäß oder überhaupt nicht wiedergegeben.

✎✎ Ton oder Bild stehen möglicherweise nicht zur Verfügung, wenn der Inhalt eine Standardbitrate/

Framerate aufweist, die über dem in der obigen Tabelle aufgeführten Wert der kompatiblen Framerate (Frames/Sekunde) liegt.

✎✎ Wenn die Indextabelle einen Fehler aufweist, wird die Suchfunktion (Wechsel) nicht unterstützt. ✎✎ Wenn Sie Videos über die Netzwerkverbindung anzeigen, wird das Videobild möglicherweise nicht ohne Unterbrechungen angezeigt.

✎✎ Wenn die Bitrate des Videos mehr als 10 Mb/s beträgt, wird das Menü möglicherweise verzögert angezeigt.

✎✎ Manche USB-Geräte/Digitalkameras sind mit diesem Player möglicherweise nicht kompatibel. Videodecoder •• Unterstützt max. H.264, Level 4.1. •• H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 werden nicht unterstützt. •• Für alle Videocodecs außer VP8, VP6: −− weniger als 1280 x 720: max. 60 Frames −− mehr als 1280 x 720: max. 30 Frames •• GMC wird nicht unterstützt. •• SVAF wird nur von den Optionen „Oben/Unten“ und „Nebeneinander“ unterstützt. Audiodecoder •• WMA 9 und 10 Pro unterstützen maximal 5.1-Kanäle und M2-Profile (außer bei einem LBR-Modus von M0). •• Verlustfreies WMA-Audio wird nicht unterstützt. •• Wenn Vorbis ausschließlich im Container Webm verwendet wird, werden maximal 2 Kanäle unterstützt. Deutsch - 22 [UE5500-XN_ZF]BN68-04055N-01L04.indb 22

2012-09-06 �� 4:21:30

Anzeigeauflösung Auflösung

Horizontalfrequenz (kHz)

Vertikalfrequenz (Hz)

Synchronisationspolarität (H/V)

✎✎ HINWEISE •• Das Zeilensprungverfahren wird nicht unterstützt. •• Das Fernsehgerät funktioniert möglicherweise nicht ordnungsgemäß, wenn kein StandardVideoformat ausgewählt wird. Empfehlung - Nur EU

•• Hiermit erklärt Samsung Electronics, dass dieses LED-Fernsehgerät mit allen wesentlichen Anforderungen und sonstigen relevanten Bestimmungen der Richtlinie 1999/5/EG konform ist. •• Die offizielle Konformitätserklärung finden Sie unter http://www.samsung.com. Wechseln Sie zu Support > Produktsuche, und geben Sie den Modellnamen ein. •• Dieses Gerät kann in allen Ländern in der EU verwendet werden.

Deutsch - 23 [UE5500-XN_ZF]BN68-04055N-01L04.indb 23
