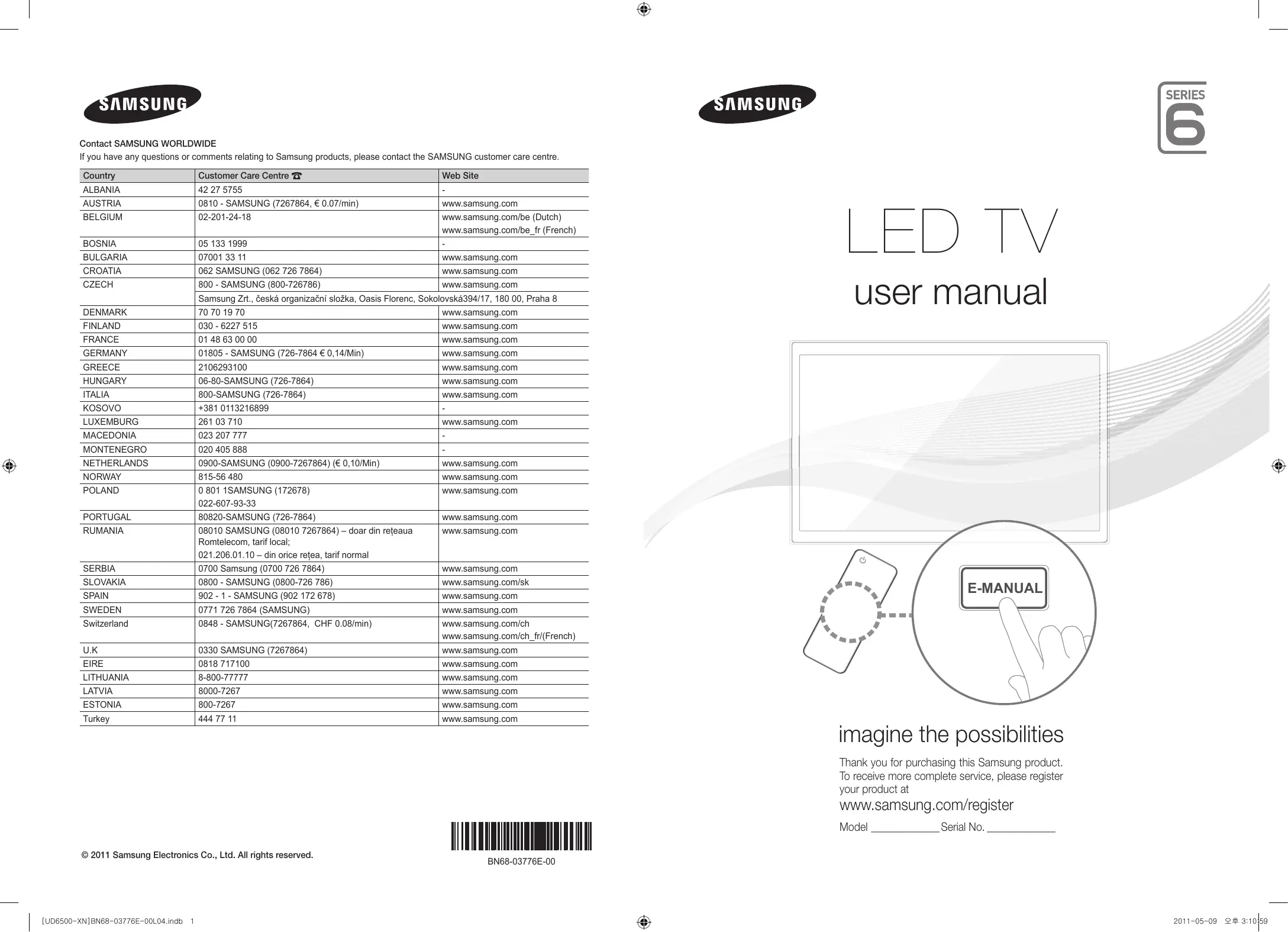

MODE D'EMPLOI UE46D6530WS SAMSUNG

2011-05-09 오후 3:11:25

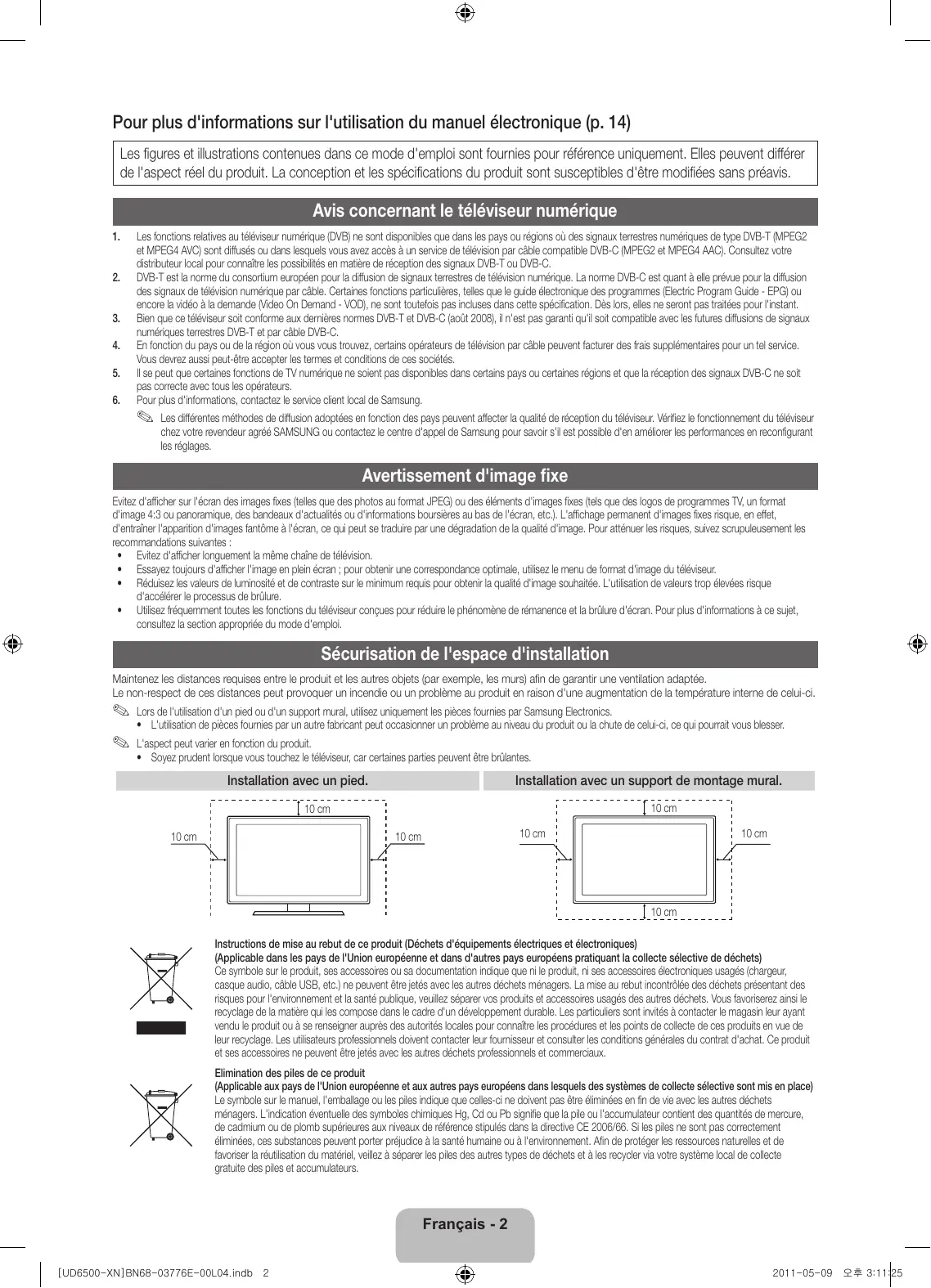

Pour plus d'informations sur l'utilisation du manuel électronique (p. 14) Les figures et illustrations contenues dans ce mode d'emploi sont fournies pour référence uniquement. Elles peuvent différer de l'aspect réel du produit. La conception et les spécifications du produit sont susceptibles d'être modifiées sans préavis.

Avis concernant le téléviseur numérique 1. 2. 3. 4. 5. 6.

Les fonctions relatives au téléviseur numérique (DVB) ne sont disponibles que dans les pays ou régions où des signaux terrestres numériques de type DVB-T (MPEG2 et MPEG4 AVC) sont diffusés ou dans lesquels vous avez accès à un service de télévision par câble compatible DVB-C (MPEG2 et MPEG4 AAC). Consultez votre distributeur local pour connaître les possibilités en matière de réception des signaux DVB-T ou DVB-C. DVB-T est la norme du consortium européen pour la diffusion de signaux terrestres de télévision numérique. La norme DVB-C est quant à elle prévue pour la diffusion des signaux de télévision numérique par câble. Certaines fonctions particulières, telles que le guide électronique des programmes (Electric Program Guide - EPG) ou encore la vidéo à la demande (Video On Demand - VOD), ne sont toutefois pas incluses dans cette spécification. Dès lors, elles ne seront pas traitées pour l'instant. Bien que ce téléviseur soit conforme aux dernières normes DVB-T et DVB-C (août 2008), il n'est pas garanti qu'il soit compatible avec les futures diffusions de signaux numériques terrestres DVB-T et par câble DVB-C. En fonction du pays ou de la région où vous vous trouvez, certains opérateurs de télévision par câble peuvent facturer des frais supplémentaires pour un tel service. Vous devrez aussi peut-être accepter les termes et conditions de ces sociétés. Il se peut que certaines fonctions de TV numérique ne soient pas disponibles dans certains pays ou certaines régions et que la réception des signaux DVB-C ne soit pas correcte avec tous les opérateurs. Pour plus d'informations, contactez le service client local de Samsung.

✎✎ Les différentes méthodes de diffusion adoptées en fonction des pays peuvent affecter la qualité de réception du téléviseur. Vérifiez le fonctionnement du téléviseur chez votre revendeur agréé SAMSUNG ou contactez le centre d'appel de Samsung pour savoir s'il est possible d'en améliorer les performances en reconfigurant les réglages.

Avertissement d'image fixe Evitez d'afficher sur l'écran des images fixes (telles que des photos au format JPEG) ou des éléments d'images fixes (tels que des logos de programmes TV, un format d'image 4:3 ou panoramique, des bandeaux d'actualités ou d'informations boursières au bas de l'écran, etc.). L'affichage permanent d'images fixes risque, en effet, d'entraîner l'apparition d'images fantôme à l'écran, ce qui peut se traduire par une dégradation de la qualité d'image. Pour atténuer les risques, suivez scrupuleusement les recommandations suivantes : • Evitez d'afficher longuement la même chaîne de télévision. • Essayez toujours d'afficher l'image en plein écran ; pour obtenir une correspondance optimale, utilisez le menu de format d'image du téléviseur. • Réduisez les valeurs de luminosité et de contraste sur le minimum requis pour obtenir la qualité d'image souhaitée. L'utilisation de valeurs trop élevées risque d'accélérer le processus de brûlure. • Utilisez fréquemment toutes les fonctions du téléviseur conçues pour réduire le phénomène de rémanence et la brûlure d'écran. Pour plus d'informations à ce sujet, consultez la section appropriée du mode d'emploi.

Sécurisation de l'espace d'installation Maintenez les distances requises entre le produit et les autres objets (par exemple, les murs) afin de garantir une ventilation adaptée. Le non-respect de ces distances peut provoquer un incendie ou un problème au produit en raison d'une augmentation de la température interne de celui-ci.

✎✎ Lors de l'utilisation d'un pied ou d'un support mural, utilisez uniquement les pièces fournies par Samsung Electronics.

• L'utilisation de pièces fournies par un autre fabricant peut occasionner un problème au niveau du produit ou la chute de celui-ci, ce qui pourrait vous blesser.

✎✎ L'aspect peut varier en fonction du produit.

• Soyez prudent lorsque vous touchez le téléviseur, car certaines parties peuvent être brûlantes.

Installation avec un pied.

Installation avec un support de montage mural. 10 cm

10 cm Instructions de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques) (Applicable dans les pays de l'Union européenne et dans d'autres pays européens pratiquant la collecte sélective de déchets) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques pour l'environnement et la santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les utilisateurs professionnels doivent contacter leur fournisseur et consulter les conditions générales du contrat d'achat. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux. Elimination des piles de ce produit (Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place) Le symbole sur le manuel, l'emballage ou les piles indique que celles-ci ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la pile ou l'accumulateur contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les piles ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement. Afin de protéger les ressources naturelles et de favoriser la réutilisation du matériel, veillez à séparer les piles des autres types de déchets et à les recycler via votre système local de collecte gratuite des piles et accumulateurs.

2011-05-09 오후 3:11:25

✎✎Vérifiez que les éléments suivants sont inclus avec votre téléviseur. S'il manque des éléments, contactez votre revendeur.

✎✎Les couleurs et les formes des éléments peuvent varier en fonction des modèles. ✎✎Les câbles qui ne se trouvent pas dans le contenu de l'emballage peuvent être achetés séparément. ✎✎Vérifiez qu'aucun accessoires n'est caché dans l'emballage lorsque vous ouvrez la boîte. [[ATTENTION : INSEREZ FERMEMENT DE MANIERE A CE QU'IL NE SE DETACHE PAS •• Télécommande et piles (AAA x 2) •• Tissu de nettoyage Manuel d'utilisation •• •• Câble d'alimentation •• Carte de garantie (non disponible dans certains pays) / Manuel de sécurité

Anneau de support (4 EA)

Support du serre-câble

AV / Adaptateur composant

Adaptateur de carte CI Des frais d'administration peuvent vous être facturés si :

–– (a) un technicien intervient à votre demande et que le produit ne comporte aucun défaut (c.-à-d. si vous n'avez pas pris la peine de lire le présent manuel d'utilisation). –– (b) vous amenez le produit dans un centre de réparation alors qu'il ne comporte aucun défaut (c.-à-d. si vous n'avez pas pris la peine de lire le présent manuel d'utilisation). Le montant de ces frais d'administration vous sera signifié avant la réalisation de toute prestation ou visite à domicile.

Installation du support du serre-câble

Français - 3 [UD6500-XN]BN68-03776E-00L04.indb 3

2011-05-09 오후 3:11:26

Présentation du panneau de configuration

✎✎La couleur et la forme du produit peuvent varier en fonction du modèle. ✎✎L'arrière du téléviseur comporte des boutons de commande. Si vous touchez ces boutons, des icônes de commande s'affichent.

✎✎La présence d'un objet (par exemple, câble électrique) à proximité du panneau de configuration peut provoquer l'activation involontaire de l'affichage à l'écran. Arrière du téléviseur

Capteur de la télécommande

Dirigez la télécommande vers ce point du téléviseur.

Témoin d'alimentation

Clignote, puis s'arrête lorsque le téléviseur est allumé. S'allume en mode Veille.

Bascule entre toutes les sources d'entrée disponibles. Dans le menu du téléviseur, ce bouton a la même fonction que le bouton ENTERE de la télécommande.

Affiche un menu à l'écran OSD (on screen display) reprenant les fonctions de votre téléviseur.

Règle le volume. Dans le menu à l'écran (OSD), utilisez les boutons ◄ et ► de la même façon que les boutons wv de la télécommande.

Permet de modifier les chaînes. Dans le menu à l'écran (OSD), utilisez les boutons <> de la même façon que les boutons ▲ et ▼ de la télécommande.

Permet d'allumer et d'éteindre le téléviseur.

Mode veille Ne laissez pas le téléviseur en mode veille pendant de longues périodes (lorsque vous partez en vacances, par exemple). Même s'il est en veille, l'appareil consomme toujours une petite quantité d'énergie. Il est préférable de débrancher le cordon d'alimentation.

Français - 4 [UD6500-XN]BN68-03776E-00L04.indb 4

2011-05-09 오후 3:11:27

Présentation de la télécommande

✎✎Ceci est une télécommande spéciale destinée aux malvoyants. Elle dispose de points Braille sur les boutons Alimentation , Canal et Volume.

ON/OFF POWER SOURCE Permet d'allumer et d'éteindre le téléviseur.

Active ou désactive l'éclairage de la télécommande. Lorsque l'éclairage est activé, les boutons enfoncés restent allumés pendant quelques instants. (Utiliser la télécommande avec ce bouton réglé sur ON réduit la durée de vie de la pile.)

Permet d'afficher et de sélectionner les sources vidéo disponibles.

Donne un accès direct aux chaînes.

Choisissez Teletext Activé, Double, Mix ou ARRET.

PRE-CH TTX/MIX MUTE Permet de revenir à la chaîne précédente. Permet d'arrêter temporairement le son.

Permet de changer de chaîne.

CH LIST Permet d'afficher les listes des chaînes à l'écran. Permet d'afficher le Guide électronique des programmes (EPG).

Permet d'ouvrir l'affichage à l'écran. Permet d'accéder à divers services d'applications. Permet de sélectionner rapidement les fonctions fréquemment utilisées.

permet d'afficher des informations à l'écran. u/d/l/r : permet de déplacer le curseur dans les éléments du menu à l’écran. ENTERE : permet de sélectionner le menu et de modifier la valeur de l'élément correspondante.

Permettent de sélectionner les éléments des menus à l'écran et de modifier les valeurs des menus. Permet de revenir au menu précédent.

Ces boutons sont utilisés dans les menus Gestion chaînes, SMART HUB, etc.

permet de quitter le menu affiché à l'écran.

TV SOCIAL E-MANUAL P.SIZE AD/SUBT.

Ces boutons ont des fonctions spécifiques. Pour plus d’informations, reportez-vous au manuel électronique.

SOCIAL TV: affiche l'écran Social TV. SEARCH: aide pour la recherche par mot pour les recommendations et la fonction de recherche. W: définit la vidéo fournissant le signal 3D. E-MANUAL: : affiche le e-Manual. P.SIZE: sélectionne le Format de l'image. AD/SUBT.: Permet d'activer et de désactiver la description audio. Cette fonction n'est pas disponible pour tous les pays. / Permet d'afficher les sous-titres numériques.

Installation des piles (type de pile : AAA)

Français - 5 [UD6500-XN]BN68-03776E-00L04.indb 5

2011-05-09 오후 3:11:28

✎✎Lorsque vous connectez un PC au port HDMI IN Changement de la source d'entrée

1(DVI) avec un câble HDMI, vous devez définir le TV en mode PC dans Modif. Nom.

Source A utiliser pour sélectionner le téléviseur ou d'autres sources d'entrée externes, telles que des lecteurs DVD/Blu-ray, des décodeurs câble ou des récepteurs satellite (boîtiers décodeurs).

✎✎Lorsque vous connectez un PC au port HDMI IN 1(DVI) avec un câble HDMI, vous devez définir le TV en mode DVI PC dans Modif. Nom.

✎✎Lorsque vous connectez un périphérique AV

au port HDMI IN 1(DVI) avec un câble HDMI/ DVI, vous devez définir le téléviseur en mode Périph. DVI dans Modif. Nom.

■■ TV / Ext. / PC / AV / Component / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB / AllShare

✎✎Les entrées connectées sont mises en surbrillance dans Source.

✎✎Les options Ext. et PC sont toujours activées. ✎✎Si les périphériques externes connectés ne sont pas mis en surbrillance, appuyez sur le bouton rouge. Le téléviseur lance une recherche de périphériques.

Modifier favoris Dans Source, appuyez sur le TOOLS pour sélectionner Modifier favoris. Vous pouvez définir une source d'entrée externe sur Favoris.

Information Affiche des informations détaillées sur le périphérique externe sélectionné.

Dans Source, appuyez sur le bouton TOOLS. Vous pouvez ensuite définir le nom de la source externe que vous souhaitez. ■■ Magnétoscope / DVD / Décodeur Câble / Décodeur satellite / Décodeur PVR / Récepteur AV / Jeu / Caméscope / PC / DVI PC / Périph. DVI / TV / IPTV / Blu-ray / HD DVD / DMA: nommez le périphérique connecté aux prises d'entrée pour faciliter la sélection de la source d'entrée.

Dans Source, si les périphériques externes ne s'affichent pas, appuyez sur le bouton TOOLS pour sélectionner Rafraîchir. Recherche des périphériques connectés.

✎✎Pour obtenir la meilleure connexion câblée possible vers cet appareil, utilisez des câbles de l'épaisseur maximale indiquée ci-dessous.

•• Epaisseur maximale – 0,55 pouce (14 mm)

Raccordement à une antenne Lorsque vous allumez le téléviseur pour la première fois, des réglages de base s'effectuent de manière automatique.

✎✎Préréglage : connexion du câble d'alimentation et de l'antenne. Antenne VHF/UHF Satellite Câble

Français - 6 [UD6500-XN]BN68-03776E-00L04.indb 6

2011-05-09 오후 3:11:28

Plug & Play (configuration initiale) Lorsque le téléviseur est allumé pour la première fois, plusieurs invites s'affichent pour vous aider à configurer les réglages de base. Appuyez sur le bouton POWERP. Plug & Play est disponible uniquement si la source Entrée est définie sur TV.

✎✎Avant de mettre le téléviseur sous tension, assurez-vous que l'antenne est branchée (p. 6). ✎✎L'option peut varier en fonction du pays.

Sélectionnez la langue de Appuyez sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTERE. des menus à l'écran. Sélectionnez la langue de votre choix pour l'affichage à l'écran. Configuration du réseau Configurez votre connexion réseau. Appuyez sur le bouton ENTERE pour démarrer. Si vous ne connaissez pas les paramètres de votre réseau ou si vous souhaitez le configurer plus tard, sélectionnez Ignorer. Nous vous recommandons d'ignorer la configuration de la connexion réseau pour le moment et de consulter la section "Menu Réseau" du manuel électronique pour obtenir les spécifications et les instructions ainsi qu'à la section Connexion réseau de ce manuel (p. 13). Vous pouvez configurer la connexion réseau ultérieurement à l'aide du menu Réseau . Mise à niveau du logiciel Une fois les paramètres de connexion réseau effectués, la fonction de mise à jour logicielle est disponible. Sélectionnez Suivant pour mettre à niveau le logiciel du téléviseur. Si nécessaire, le logiciel du téléviseur est mis à niveau automatiquement. Si vous souhaitez effectuer la mise à niveau ultérieurement, sélectionnez Ignorer. Pour plus d'informations, reportez-vous à la section "Mise à niveau du logiciel" (Préférence → Assistance) du manuel électronique.

✎✎En fonction de l'état du réseau, cette opération peut prendre quelques minutes.

Sélection du mode d'utilisation

Sélection d'un pays (En fonction du pays)

Appuyez sur le bouton ▲ ou ▼ pour sélectionner Util. domicile, puis appuyez deux fois sur le bouton ENTERE. Sélectionnez le mode Util. domicile. Le mode Enr. démo est prévu pour un usage en magasin. Appuyez sur le bouton ▲ ou ▼, puis sur le bouton ENTERE. Sélectionnez le pays de votre choix.

✎✎Après la sélection du pays dans le menu Pays, certains modèles peuvent demander, en plus, le code PIN.

✎✎Lors de l'entrée du code PIN, "0-0-0-0" n'est pas disponible. ✎✎L'option peut varier en fonction du pays. Réglage du Mode Réglez le Mode Horloge automatiquement ou manuellement. Horloge Sélection d'options pour Appuyez sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTERE. sélectionnez la recherche automatique la source de chaîne à mémoriser. Lors du réglage de la source d'antenne sur Câble, une fenêtre s'affiche pour vous permettre d'attribuer des valeurs numériques (fréquences) aux chaînes. Pour plus d'informations, reportez-vous à Channel → Mémorisation de chaînes → Recherche automatique. ✎✎Lorsque Aerial ou Câble est sélectionné en premier : Une fois que toutes les chaînes Aerial ou Câble sont enregistrées, l'étape d'enregistrement des chaînes Satellite s'affiche. ✎✎Lorsque Satellite est sélectionné en premier : Une fois que toutes les chaînes Satellite sont enregistrées, l'étape d'enregistrement des chaînes Aerial ou Câble s'affiche. ✎✎Appuyez sur le bouton ENTERE à tout moment pour interrompre la mémorisation. Profitez de votre Pour regarder une émission diffusée, sélectionez Fermer. Si vous souhaitez profiter de la fonction Smart Hub, sélectionnez Smart Hub. La fonction Smart Hub démarre. Pour plus téléviseur. d'informations, consultez la section "Smart Hub" dans le manuel électronique.

Si vous souhaitez réinitialiser cette fonction... Vous devez à nouveau sélectionner Plug & Play (MENU → Système) chez vous, bien que vous l'ayez fait en magasin. Sélectionnez Système - Plug & Play (Configuration initiale). Entrez votre code PIN à quatre chiffres. Le code PIN par défaut est "0-0-0-0"(excepte France). Si vous souhaitez modifier le code PIN, utilisez la fonction Modifier PIN.

✎✎Si vous avez oublié ce code, appuyez sur les touches de la télécommande dans l'ordre suivant, ce qui aura pour effet de réinitialiser le code sur "0-0-0-0" (France: “1-1-1-1”): MUTE → 8 → 2 → 4 → POWER (marche). Français - 7 [UD6500-XN]BN68-03776E-00L04.indb 7

2011-05-09 오후 3:11:29

Connexion à un périphérique AV disponibles : DVD, Blu-ray player, HD cable box, HD STB (Set-Top-Box) ¦¦ Périphériques satellite récepteur, Magnétoscope

Connexion HDMI HDMI OUT Connexion HDMI à DVI DVI OUT AUDIO OUT R-AUDIO-L Utilisation d'un câble HDMI ou HDMI vers DVI (jusqu'à 1080p)

✎✎HDMI IN 1(DVI), 2(ARC), 3, 4 / PC/DVI AUDIO IN xx Pour une meilleure qualité d'image et de son, effectuez la connexion au moyen d'un câble HDMI. xx Un câble HDMI prend en charge les signaux vidéo et audio numériques, et ne nécessite aucun câble audio. –– Pour connecter le téléviseur à un appareil numérique dépourvu de sortie HDMI, utilisez une prise HDMI/DVI et des câbles audio.

xx Il se peut que l'affichage soit médiocre, voire inexistant, ou que le son soit de mauvaise qualité si un périphérique externe connecté au téléviseur utilise un mode HDMI d'une ancienne version. Dans ce cas, demandez au fabricant du périphérique externe de vous communiquer la version HDMI et, dans l'hypothèse où elle serait obsolète, demandez-lui une mise à niveau.

xx Veillez à utiliser un câble HDMI de 14 mm de diamètre maximum. xx Veillez également à acheter un câble HDMI certifié. Dans le cas contraire, il se peut que l'écran n'affiche aucune image ou qu'une erreur de connexion se produise.

xx Il est recommandé d'employer un câble HDMI haut débit de base ou un câble possédant une fiche Ethernet. Ce produit ne prend pas en charge la fonction Ethernet via HDMI.

xx Ce produit prend en charge les fonctions 3D et ARC (canal de retour audio) via un câble HDMI. Cependant, la fonction ARC n'est prise en charge que sur le port HDMI IN 2(ARC).

xx La fonction ARC permet la sortie audio numérique via le port HDMI IN 2(ARC). Elle ne peut être activée que lorsque le téléviseur est connecté à un récepteur audio compatible.

Français - 8 [UD6500-XN]BN68-03776E-00L04.indb 8

2011-05-09 오후 3:11:29

G B R R R R W PB B PR G COMPONENT OUT W Connexion à composantes

Y AUDIO OUT R-AUDIO-L Connexion AV Y Y VIDEO OUT R R W AUDIO OUT W R-AUDIO-L Connexion SCART EXT Utilisation d’un câble Composant (jusqu’à 1080p) ou Audio/Vidéo (480i uniquement) et d'un câble Scart

✎✎En mode Ext., la sortie DTV prend uniquement en charge les signaux vidéo et audio MPEG SD. ✎✎Lors de la connexion à AV IN, la couleur de la prise AV IN [VIDEO] (verte) ne correspond pas à celle du câble vidéo (jaune).

✎✎Pour obtenir une qualité d'image optimale, il est préférable d'opter pour la connexion Composante (plutôt que la connexion A/V).

Français - 9 [UD6500-XN]BN68-03776E-00L04.indb 9

2011-05-09 오후 3:11:30

Connexion entre un PC et un périphérique audio ¦¦ Utilisation d'un câble HDMI, d'un câble HDMI vers DVI ou d'un câble D-Sub

✎✎En fonction du PC, la connexion à l'aide du câble HDMI peut ne pas être prise en charge.

Connexion PC HDMI OUT DVI OUT AUDIO OUT AUDIO OUT PC OUT Modes d'affichage (entrées D-Sub et HDMI vers DVI) La résolution optimale est de 1920 X 1080 à 60 Hz. Mode

Fréquence horizontale (kHz)

Fréquence verticale (kHz)

Fréquence d'horloge pixels (MHz)

Polarité de synchronisation (H/V)

✎✎REMARQUE xx Dans le cas d'une connexion avec câble HDMI/DVI, vous devez utiliser la prise HDMI IN 1(DVI). xx Le mode entrelacé n'est pas pris en charge. xx Le téléviseur peut fonctionner de façon anormale si le format vidéo sélectionné n'est pas standard. xx Les modes Separate et Composite sont pris en charge. Le mode SOG (Sync On Green) n'est pas pris en charge.

OPTICAL Connexion casque

Utilisation d'une connexion Optique (Numérique) ou d'une sortie casque

✎✎DIGITAL AUDIO OUT (OPTICAL) xx Lorsqu'un système audio numérique est connecté à la prise DIGITAL AUDIO OUT (OPTICAL), diminuez le volume du téléviseur et du système.

xx Le mode audio 5,1 CH est disponible uniquement si le téléviseur est relié à un périphérique externe prenant en charge ce mode.

xx Lorsque le récepteur (home cinéma) est activé, vous pouvez écouter le son sortant de la prise optique du

téléviseur. Lorsque le téléviseur reçoit un signal DTV, il envoie du son 5.1 canaux au récepteur du système home cinéma. Si la source est un composant numérique (par exemple, un lecteur DVD, un lecteur Blu-ray, un décodeur câble ou un récepteur satellite) connecté au téléviseur en HDMI, le récepteur home cinéma émet uniquement du son sur 2 canaux. Pour obtenir un son en mode 5.1, reliez la prise de sortie audio numérique du lecteur DVD, du lecteur Blu-ray, du décodeur câble ou du récepteur satellite (boîtier externe) directement à un amplificateur ou un système home cinéma.

✎✎Ecouteurs H : vous pouvez brancher vos écouteurs sur la prise casque du téléviseur. Lorsque le casque est branché, les enceintes intégrées n'émettent plus de son.

xx La fonction Son peut être limitée lorsque des écouteurs sont connectés au téléviseur. xx Le volume des écouteurs et celui du téléviseur sont réglés séparément.

Français - 11 [UD6500-XN]BN68-03776E-00L04.indb 11

2011-05-09 오후 3:11:32

Connexion à un port INTERFACE COMMUNE Connexion de l'adaptateur de carte CI Connectez l'adaptateur comme illustré ci-dessous. Pour connecter l'adaptateur de carte CI, procédez comme suit :

✎✎Il est conseillé de connecter l'adaptateur avant l'installation

du montage mural ou d'insérer la "CARTE CI ou CI+". 1. Insérez l'adaptateur de carte CI dans les deux trous du produit 1.

Arrière du téléviseur

✎✎Deux trous sont présents à l'arrière du téléviseur. Deux

trous sont présents à proximité du port COMMON INTERFACE. 2. Insérez l'adaptateur de carte CI dans le port COMMON INTERFACE du produit 2. 3. Insérez la "CARTE CI ou CI+".

Il est conseillé d'insérer la carte CI avant de fixer le téléviseur en position murale. L'insertion peut, en effet, se révéler difficile après le montage. Insérez la carte après avoir connecté le module CI au téléviseur. Il est difficile de connecter le module si vous insérez d'abord la carte. Utilisation de la "CARTE CI ou CI+" Pour regarder les chaînes payantes, la carte d'interface commune "CARTE CI ou CI+" doit être insérée. •• Si vous ne l'insérez pas, certaines chaînes afficheront le message "Signal brouillé". •• Les informations de pairage contenant un numéro de téléphone, l'ID de la carte d'interface commune "CARTE CI ou CI+", l'ID de l'hôte et d'autres informations s'afficheront après 2 ou 3 minutes. Si un message d'erreur s'affiche, contactez votre fournisseur d'accès. •• Lorsque la configuration des informations sur les canaux est terminée, le message "Mise à jour terminée" s'affiche, indiquant que la liste des chaînes est mise à jour.

✎✎REMARQUE xx Vous devez vous procurer une carte d'interface commune "CARTE CI ou CI+" auprès d'un fournisseur local de diffusion par câble.

xx Lorsque vous sortez la carte d'interface commune "CARTE CI ou CI+", tirez-la délicatement. Une chute pourrait en effet l'endommager.

xx Insérez la carte d'interface commune "CARTE CI ou CI+" dans le sens indiqué sur celle-ci. xx L'emplacement de la fente COMMON INTERFACE peut varier en fonction du modèle. xx La carte d'interface commune "CARTE CI ou CI+" n'est pas prise en charge dans certains pays et certaines régions ; vérifiez auprès de votre revendeur agréé.

xx Si vous rencontrez des problèmes, contactez le fournisseur d'accès. xx Insérez la carte d'interface commune "CARTE CI ou CI+", qui prend en charge les paramètres actuels de l'antenne. L'image sera déformée, voire invisible.

Français - 12 [UD6500-XN]BN68-03776E-00L04.indb 12

2011-05-09 오후 3:11:34

Connexion réseau Vous pouvez connecter votre téléviseur au réseau local par le biais d'un routeur ou d’un modem sans fil standard. Vous devez utiliser un réseau sans fil pour utiliser l'adaptateur LAN sans fil Samsung intégré dans le téléviseur. Connexion réseau - Sans fil Vous pouvez connecter votre téléviseur au réseau local par le biais d'un routeur ou d’un modem sans fil standard. Routeur IP sans fil (routeur avec serveur DHCP)

TV Câble LAN L'adaptateur LAN sans fil Samsung prend en charge les protocoles de communication IEEE 802,11a/b/g et n. Samsung vous conseille d'utiliser le protocole IEEE 802,11n. Si vous lisez la vidéo sur une connexion IEEE 802,11b/g, des saccades risquent d'apparaître. La plupart des réseaux sans fil disposent d'un système de sécurité nécessitant l'accès de périphériques au réseau à un point d'accès (connexion câblée ou sans fil) pour transmettre un code de sécurité crypté appelé code de sécurité ou clé d'accès. Si le mode Pure High-throughput (Greenfield) 802,11n est sélectionné et que le type de cryptage est défini sur WEP, TKIP ou TKIP-AES (WPS2Mixed) pour votre point d'accès, les téléviseurs Samsung ne prendront pas en charge la connexion, conformément aux nouvelles spécifications de certification Wi-Fi. Connexion réseau - Câble Il existe deux façons principales de connecter votre téléviseur à votre réseau à l'aide d'un câble, en fonction de votre configuration réseau. De la manière illustrée ci-dessous : Connecteur Modem mural

Panneau arrière du téléviseur

Modem externe (ADSL / VDSL / TV par câble)

Câble LAN Port LAN mural

Panneau arrière du téléviseur

✎✎La configuration automatique n’est pas prise en charge lorsque la vitesse du réseau est inférieure à 10 Mbit/s.

Français - 13 [UD6500-XN]BN68-03776E-00L04.indb 13

2011-05-09 오후 3:11:35

Consultation du manuel électronique Vous pouvez lire l'introduction et les instructions relatives aux fonctions de votre TV.

O MENUm → Assistance → e-Manual → ENTERE E-MANUAL

✎ Pour revenir au manuel électronique, appuyez sur la touche E-MANUAL de la télécommande. ✎ Vous ne pouvez pas utiliser la fonction Essayer si le menu n'est pas activé.

Affichage TV Screen: affiche l'écran de la source d'entrée actuelle.

Changer de catégorie. Appuyez sur le bouton l ou r pour sélectionner la catégorie de votre choix.

Fonctions de base Changement du Mode Image prédéfini Réglages des paramètres de l'image

Affiche la liste des sous-menus. Appuyez sur le bouton ENTERE pour sélectionner le sous-menu de votre choix.

Changement de la taille de l'image Modification des options d'image

Configuration du téléviseur avec le PC Aide : affiche le Guide e-Manual ou le Guide Produit. Appuyez sur le bouton ENTERE.

Index : affiche l'écran d'index. X : permet de quitter le manuel électronique.

Utilisation de l'aide Appuyez sur Aide pour afficher le Guide e-Manual et le Guide Produit. ‰ Changement du Mode Image prédéfini Vous pouvez lire l'introduction et les instructions relatives aux fonctions de votre TV.

Sync media from multiple devices with AllShare

AllShare™ synchronise vos appareils numériques de telle sorte que vous puissiez bénéficier, sur votre téléviseur grand écran, de la musique, des films et des photos stockés sur votre ordinateur, votre appareil photo et vos appareils mobiles. +Cette fonction vous connecte également à plusieurs ordinateurs.

Changement du Mode Image prédéfini Réglages des paramètres de l'image

O MENUm → Assistance → e-Manual →

ENTERE Changement de la taille de l'image Modification des options d'image Configuration du téléviseur avec le PC Aide

<Guide e-Manual> Le Guide e-Manual s'affiche comme illustré ci-dessus.

<Guide Produit> Le Guide Produit s'affiche comme illustré ci-dessus.

Comment basculer entre le manuel électronique et le(s) menu(s) correspondant(s) Fonctions de base > Changement du Mode Image prédéfini (5/10)

‰ Changement du Mode Image prédéfini O MENUm → Image → Mode Image → ENTERE

Mode Image t Sélectionnez le type d'image que vous préférez. • Dynamique : adapté à un environnement lumineux. • Standard : adapté à un environnement normal.

• Nature : permet de réduire la fatigue oculaire. • Cinéma : adapté au visionnage de films dans une pièce sombre.

• Loisirs : adapté au visionnage de films et de jeux vidéo. N Cette option n'est disponible que si vous connectez un PC.

✎ Cette fonction n'est pas disponible dans certains menus. Français - 14 [UD6500-XN]BN68-03776E-00L04.indb 14

1. Pendant la lecture du manuel électronique, déplacez le urseur pour sélectionner Essayer, si vous souhaitez exécuter le(s) menu(s) correspondant(s).

1. Appuyez sur le bouton ENTERE lors de la sélection de la zone de contenu. Le message “Exécuter?” s’affiche. Sélectionnez Oui et appuyez ensuite sur le bouton ENTERE. La fenêtre des menus à l’écran s’affiche.

2. Pour revenir à l’écran du manuel électronique, appuyez sur le bouton E-MANUAL.

2. Pour revenir à l’écran du manuel électronique, appuyez sur le bouton E-MANUAL. Affichage du contenu Fonctions de base > Changement du Mode Image prédéfini (5/10)

‰‰ Changement du Mode Image prédéfini

Zone de contenu : si vous avez sélectionné un sousmenu, vous pouvez afficher le contenu correspondant. Pour accéder à la page précédente ou suivante, appuyez sur le bouton l ou r.

OO MENUm → Image → Mode Image → ENTERE

■■ Mode Image t Sélectionnez le type d'image que vous préférez. • Dynamique : adapté à un environnement lumineux. • Standard : adapté à un environnement normal. • Naturel : permet de réduire la fatigue oculaire. • Cinéma : adapté au visionnage de films dans une pièce sombre. • Loisirs : adapté au visionnage de films et de jeux vidéo. NN Cette option n'est disponible que si vous connectez un PC.

Essayer : affiche le(s) menu(s) correspondant(s). Accueil : permet d'accéder à l'écran d'accueil du manuel électronique. Zoom : agrandit l'écran. Index : affiche l'écran d'index.

Utilisation du mode Zoom Lors de la consultation des instructions du manuel électronique, sélectionnez l'option Zoom pour agrandir l'écran. Pour parcourir l'écran agrandi, utilisez le bouton u ou d.

‰‰ Changement du Mode Image prédéfini OO MENUm → Image → Mode Image → ENTERE

✎✎Pour revenir à l'écran précédent, appuyez sur le bouton RETURN.

Sélectionnez le type d'image que vous préférez. • • • • •

Dynamique : adapté à un environnement lumineux. Standard : adapté à un environnement normal. Naturel : permet de réduire la fatigue oculaire. Cinéma : adapté au visionnage de films dans une pièce sombre. Loisirs : adapté au visionnage de films et de jeux vidéo. NN Cette option n'est disponible que si vous connectez un PC.

Recherche d'un mot-clé en utilisant la page d'index

✎✎Cette fonction n'est pas prise en charge dans toutes les langues. 1. Si vous souhaitez rechercher un mot-clé, sélectionnez Index. 2. Appuyez sur le bouton l ou r pour sélectionner l'ordre des caractères de votre choix et appuyez ensuite sur ENTERE. 3. Appuyez sur le bouton uor d pour sélectionner le mot-clé à afficher et appuyez ensuite sur ENTERE. 4. Vous accédez à l'écran d'instructions correspondant du manuel électronique.

✎✎Pour fermer l'écran Index, appuyez sur le bouton RETURN.

Français - 15 [UD6500-XN]BN68-03776E-00L04.indb 15

2011-05-09 오후 3:11:48

Installation du support mural Installation du kit de montage mural Le kit de montage mural (vendu séparément) permet de fixer le téléviseur au mur. Pour plus d'informations sur l'installation du support mural, reportez-vous aux instructions fournies avec le support mural. Faites appel à un technicien pour installer la fixation murale. Samsung Electronics ne saurait être tenu pour responsable d'un endommagement du produit ou d'une blessure si vous choisissez d'effectuer vous-même l'installation murale. Préparation avant l'installation d'un dispositif de fixation murale Cas A. Installation du dispositif de fixation murale

SAMSUNG Cas B. Installation du support mural d'un autre fabricant

2011-05-09 오후 3:11:49

Caractéristiques du kit de fixation murale (VESA) Installez votre fixation murale sur un mur solide perpendiculaire au sol. Si vous souhaitez la fixer sur d'autres matériaux de construction, veuillez prendre contact avec votre revendeur le plus proche. Si vous l'installez au plafond ou sur un mur non droit, la fixation risque de tomber et de provoquer de graves blessures.

✎✎REMARQUE xx Les dimensions standard pour tous les kits de fixation murale sont indiquées dans le tableau ci-dessous. xx Un manuel d'installation détaillé et toutes les pièces nécessaires au montage sont fournis avec le kit de fixation mural. xx N'utilisez pas de vis non conformes aux spécifications des vis VESA standard. xx N'utilisez pas de vis plus longues que la dimension standard ou non conformes aux caractéristiques des vis VESA standard. Des vis trop longues pourraient endommager l'intérieur du téléviseur.

xx Pour les fixations murales non conformes aux caractéristiques des vis VESA standard, la longueur des vis peut varier, selon les caractéristiques de la fixation murale.

xx Ne serrez pas trop les vis : cela pourrait endommager le produit ou provoquer sa chute, entraînant des blessures corporelles. Samsung ne peut être tenue responsable de ce type d'accident.

xx Samsung ne peut être tenue responsable de tout dommage au produit ou toute blessure corporelle dans le cas de

l'utilisation d'une fixation murale non-VESA ou non spécifiée, ou si l'utilisateur ne suit pas les instructions d'installation du produit.

xx Notre modèle 55" n'est pas conforme aux spécifications VESA. Vous devez, par conséquent, utiliser le kit de fixation murale approprié à ce modèle.

xx N'inclinez pas le téléviseur de plus de 15 degrés. Famille de produits

Téléviseur à rétroéclairage

N'installez pas votre kit de fixation murale lorsque le téléviseur est allumé. Vous risqueriez de vous électrocuter.

Français - 17 [UD6500-XN]BN68-03776E-00L04.indb 17

2011-05-09 오후 3:11:49

Résolution des problèmes Si vous avez des questions sur le téléviseur, commencez par consulter la liste ci-dessous. Si aucune de ces solutions de dépannage ne s'applique à votre problème, rendez-vous sur le site "www.samsung.com", puis cliquez sur Assistance ou contactez le centre d'appels, dont les coordonnées figurent sur la dernière page de ce manuel. Problèmes

Solutions et explications

La télévision ne s'allume pas.

Vérifiez que le cordon d'alimentation secteur est branché correctement sur la prise murale et sur le téléviseur. Vérifiez que la prise murale est opérationnelle. Essayez d'appuyer sur le bouton POWER du téléviseur pour vous assurer que le problème n'est pas dû à la télécommande. Si le téléviseur s'allume, reportez-vous au problème "La télécommande ne fonctionne pas" ci-après.

Aucune image/vidéo n'est affichée.

Vérifiez le raccordement des câbles (retirez tous les câbles connectés au téléviseur et aux appareils externes, puis rebranchez-les). Réglez la sortie vidéo de votre périphérique externe (décodeur câble/satellite, DVD, Blu-ray, etc.) pour faire correspondre les connexions à l'entrée du téléviseur. Par exemple, si la sortie d'un périphérique externe est HDMI, vous devez établir une connexion avec une entrée HDMI du téléviseur. Vérifiez que les appareils connectés sont sous tension. Veillez à sélectionner la source appropriée du téléviseur en appuyant sur la touche SOURCE de la télécommande. Redémarrez le périphérique connecté en rebranchant le câble d'alimentation du périphérique.

La télécommande ne fonctionne pas.

Vérifiez que la polarité (+/–) des piles de la télécommande est respectée. Nettoyez la lentille de la télécommande. Essayez de diriger directement la télécommande vers le téléviseur à une distance de 1,5 à 1,8 m.

La télécommande du décodeur câble/boîtier décodeur ne fonctionne pas.

Programmez la télécommande du décodeur câble/boîtier décodeur de telle sorte qu'elle puisse commander le téléviseur. Consultez le mode d'emploi du décodeur câble/boîtier décodeur pour obtenir le code du téléviseur SAMSUNG.

✎✎Ce téléviseur LED TFT est équipé d'un écran constitué de sous-pixels dont la fabrication nécessite une technologie sophistiquée. Il se peut toutefois que quelques points clairs ou sombres apparaissent à l'écran. Ils n'ont aucune incidence sur la performance du produit.

✎✎Vous pouvez maintenir votre téléviseur dans des conditions optimales en le mettant à niveau avec le dernier micrologiciel (samsung.com → Support → Downloads) par le biais d'un périphérique USB.

Français - 18 [UD6500-XN]BN68-03776E-00L04.indb 18

2011-05-09 오후 3:11:50

Liste des fonctions Interface numérique et réseau excellents : avec un syntoniseur numérique HD intégré, le visionnage des émissions HD sans abonnement ne nécessite pas de décodeur câble/récepteur satellite (boîtier décodeur).

3D Cette nouvelle fonctionnalité vous permet de regarder du contenu 3D.

SMART HUB La Passerelle vers tous les contenus intégrés en un seul lieu •• Tout est intégré pour faciliter et diversifier les possibilités de loisirs. •• Contrôlez vos loisirs avec une interface simple et convivial. •• Accédez à diverses applications tous les jours. •• Personnalisez votre téléviseur, en regroupant ou en triant vous applications en fonction de vos goûts.

AllShare™ AllShare™ connecte votre téléviseur et vos téléphones portables/appareils Samsung compatibles via un réseau.

Anynet+ (HDMI-CEC) Vous permet de contrôler tous les appareils Samsung connectés compatibles Anynet+ à l'aide de votre télécommande Samsung.

Stockage et entretien

✎✎Si des autocollants sont appliqués sur l'écran du téléviseur, leur retrait peut laisser quelques traces. Nettoyez-les avant d'utiliser le téléviseur.

Ne vaporisez pas d'eau ni d'agent nettoyant directement Nettoyez le produit à l'aide d'un chiffon doux imprégné d'une sur le produit. Tout liquide qui entre dans le produit peut petite quantité d'eau. engendrer une défaillance, un incendie ou une électrocution.

Français - 19 [UD6500-XN]BN68-03776E-00L04.indb 19

2011-05-09 오후 3:11:50

Fixation du téléviseur au mur Attention : si vous tirez ou poussez le téléviseur ou si vous grimpez dessus, il risque de tomber. Veillez notamment à ce que vos enfants ne se suspendent pas au téléviseur, ni ne le déséquilibrent, car cela pourrait le faire basculer et occasionner des blessures graves, voire entraîner la mort. Respectez toutes les précautions de sécurité indiquées dans la brochure relative à la sécurité. Pour une stabilité et une sécurité accrues, installez le dispositif antichute comme indiqué ci-après. Pour éviter toute chute du téléviseur : 1. Glissez les vis dans les colliers, puis fixez-les solidement au mur. Assurez-vous que les vis ont été fermement fixées au mur.

✎✎En fonction du type de mur, il est possible que vous ayez besoin de matériel supplémentaire, tel que des chevilles.

✎✎Les colliers, vis et chaînettes n'étant pas fournis, vous devez les acheter

séparément. 2. Retirez les vis situées sur la partie centrale arrière du téléviseur, placez les vis dans les bagues, puis fixez-les à nouveau sur le téléviseur.

✎✎Il se peut que les vis ne soient pas fournies avec le produit. Dans ce cas, achetez des vis présentant les caractéristiques suivantes.

✎✎Caractéristiques des vis Mur

xx Pour un téléviseur de 19 à 27 pouces : M4 xx Pour un téléviseur de 32 à 75 pouces : M8

3. Reliez les colliers fixés au téléviseur et ceux fixés sur le mur à l'aide d'un câble solide, puis attachez-les fermement.

✎✎REMARQUE xx Placez le téléviseur à proximité du mur afin qu'il ne bascule pas vers l'arrière. xx Il est recommandé de placer la chaînette de façon à ce que les colliers fixés au mur soient placés à la même hauteur ou plus bas que ceux fixés au téléviseur.

xx Détachez la chaînette avant de déplacer le téléviseur. 4. Vérifiez que toutes les connexions sont fixées correctement. Vérifiez régulièrement que les connexions ne présentent aucun signe d'usure. Si vous avez un doute quant à la sécurité des connexions, contactez un installateur professionnel.

Français - 20 [UD6500-XN]BN68-03776E-00L04.indb 20

2011-05-09 오후 3:11:51

Caractéristiques techniques Résolution de l’affichage

Conditions ambiantes Température en service Humidité en fonctionnement Température de stockage Humidité sur le lieu de stockage

De 10°C à 40°C (50°F a 104°F) 10% à 80%, sans condensation de -20°C à 45°C. (-4 °F a 113 °F) 5 % à 95 %, sans condensation

Système TV Analogique : B/G, D/K, L, I (en fonction de votre pays) Numérique : DVB-T/DVB-C/DVB-S2

Système de couleur/vidéo

Analogique : PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60 Numérique : MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0

Dimensions (L x P x H) Corps Avec socle

Poids Sans socle Avec socle

Son (Sortie) Dimensions (L x P x H) Corps Avec socle Poids Sans socle Avec socle

✎✎La conception et les spécifications peuvent être modifiées sans préavis. ✎✎Pour plus d'informations sur les caractéristiques d'alimentation et de consommation électrique, reportez-vous à l'étiquette fixée au produit.

¦¦ Recommandation - UE uniquement

•• Par la présente, Samsung Electronics déclare que ce Téléviseur à rétroéclairage LED satisfait aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/EC.

•• La déclaration de conformité est accessible à l’adresse http://www.samsung.com, en accédant à Assistance > Recherche d’assistance pour vos produits, puis entrez le nom du modèle.

•• Cet équipement ne doit être utilisé qu’en intérieur. •• Cet équipement peut fonctionner dans tous les pays de l’UE.

Français - 21 [UD6500-XN]BN68-03776E-00L04.indb 21
