BEDIENUNGSANLEITUNG UE46D6530WS SAMSUNG

2011-05-09 오후 3:11:51

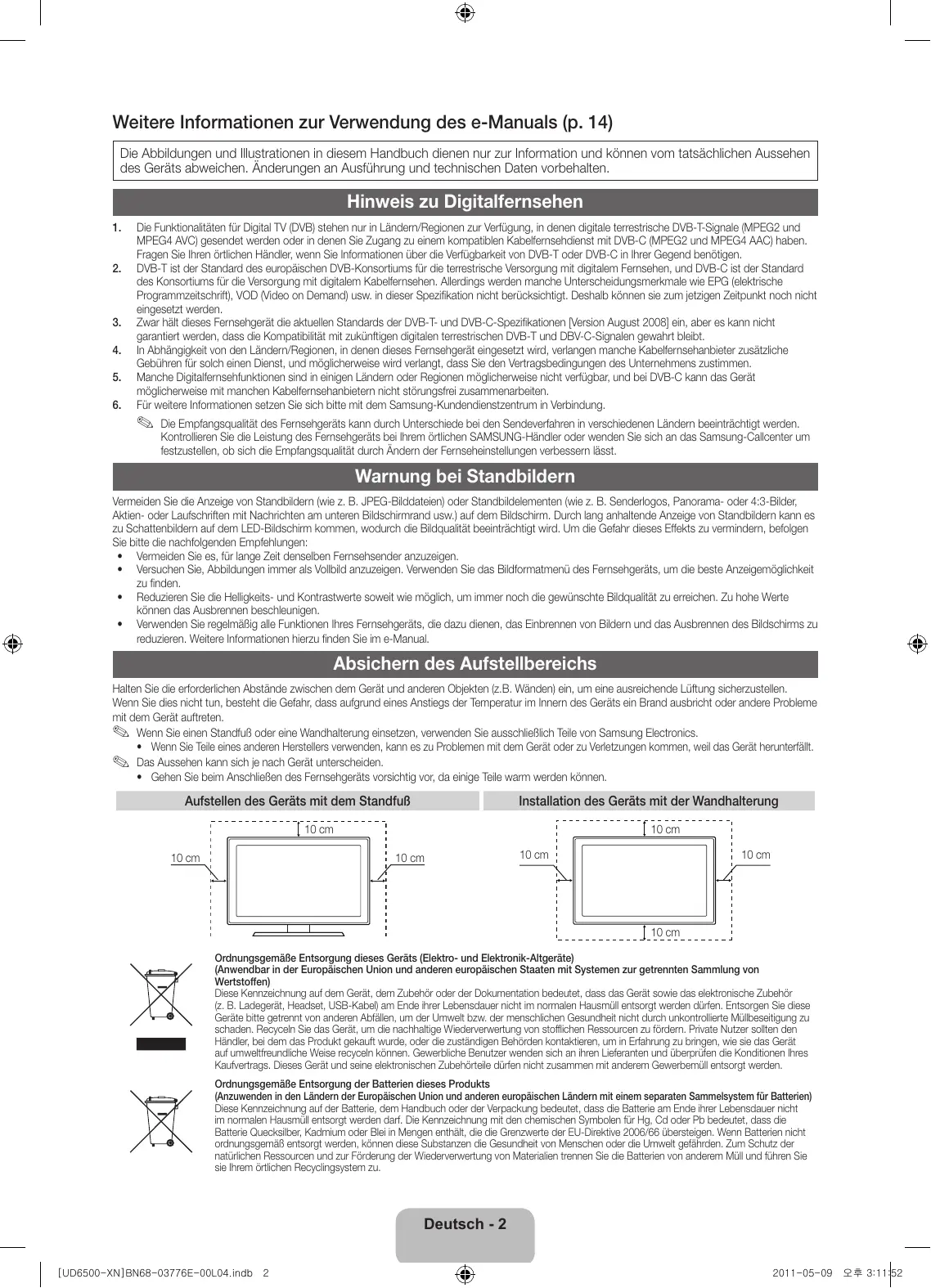

Weitere Informationen zur Verwendung des e-Manuals (p. 14) Die Abbildungen und Illustrationen in diesem Handbuch dienen nur zur Information und können vom tatsächlichen Aussehen des Geräts abweichen. Änderungen an Ausführung und technischen Daten vorbehalten.

Hinweis zu Digitalfernsehen 1. 2.

Die Funktionalitäten für Digital TV (DVB) stehen nur in Ländern/Regionen zur Verfügung, in denen digitale terrestrische DVB-T-Signale (MPEG2 und MPEG4 AVC) gesendet werden oder in denen Sie Zugang zu einem kompatiblen Kabelfernsehdienst mit DVB-C (MPEG2 und MPEG4 AAC) haben. Fragen Sie Ihren örtlichen Händler, wenn Sie Informationen über die Verfügbarkeit von DVB-T oder DVB-C in Ihrer Gegend benötigen. DVB-T ist der Standard des europäischen DVB-Konsortiums für die terrestrische Versorgung mit digitalem Fernsehen, und DVB-C ist der Standard des Konsortiums für die Versorgung mit digitalem Kabelfernsehen. Allerdings werden manche Unterscheidungsmerkmale wie EPG (elektrische Programmzeitschrift), VOD (Video on Demand) usw. in dieser Spezifikation nicht berücksichtigt. Deshalb können sie zum jetzigen Zeitpunkt noch nicht eingesetzt werden. Zwar hält dieses Fernsehgerät die aktuellen Standards der DVB-T- und DVB-C-Spezifikationen [Version August 2008] ein, aber es kann nicht garantiert werden, dass die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T und DBV-C-Signalen gewahrt bleibt. In Abhängigkeit von den Ländern/Regionen, in denen dieses Fernsehgerät eingesetzt wird, verlangen manche Kabelfernsehanbieter zusätzliche Gebühren für solch einen Dienst, und möglicherweise wird verlangt, dass Sie den Vertragsbedingungen des Unternehmens zustimmen. Manche Digitalfernsehfunktionen sind in einigen Ländern oder Regionen möglicherweise nicht verfügbar, und bei DVB-C kann das Gerät möglicherweise mit manchen Kabelfernsehanbietern nicht störungsfrei zusammenarbeiten. Für weitere Informationen setzen Sie sich bitte mit dem Samsung-Kundendienstzentrum in Verbindung.

✎✎ Die Empfangsqualität des Fernsehgeräts kann durch Unterschiede bei den Sendeverfahren in verschiedenen Ländern beeinträchtigt werden.

Kontrollieren Sie die Leistung des Fernsehgeräts bei Ihrem örtlichen SAMSUNG-Händler oder wenden Sie sich an das Samsung-Callcenter um festzustellen, ob sich die Empfangsqualität durch Ändern der Fernseheinstellungen verbessern lässt.

Warnung bei Standbildern Vermeiden Sie die Anzeige von Standbildern (wie z. B. JPEG-Bilddateien) oder Standbildelementen (wie z. B. Senderlogos, Panorama- oder 4:3-Bilder, Aktien- oder Laufschriften mit Nachrichten am unteren Bildschirmrand usw.) auf dem Bildschirm. Durch lang anhaltende Anzeige von Standbildern kann es zu Schattenbildern auf dem LED-Bildschirm kommen, wodurch die Bildqualität beeinträchtigt wird. Um die Gefahr dieses Effekts zu vermindern, befolgen Sie bitte die nachfolgenden Empfehlungen: • Vermeiden Sie es, für lange Zeit denselben Fernsehsender anzuzeigen. • Versuchen Sie, Abbildungen immer als Vollbild anzuzeigen. Verwenden Sie das Bildformatmenü des Fernsehgeräts, um die beste Anzeigemöglichkeit zu finden. • Reduzieren Sie die Helligkeits- und Kontrastwerte soweit wie möglich, um immer noch die gewünschte Bildqualität zu erreichen. Zu hohe Werte können das Ausbrennen beschleunigen. • Verwenden Sie regelmäßig alle Funktionen Ihres Fernsehgeräts, die dazu dienen, das Einbrennen von Bildern und das Ausbrennen des Bildschirms zu reduzieren. Weitere Informationen hierzu finden Sie im e-Manual.

Absichern des Aufstellbereichs Halten Sie die erforderlichen Abstände zwischen dem Gerät und anderen Objekten (z.B. Wänden) ein, um eine ausreichende Lüftung sicherzustellen. Wenn Sie dies nicht tun, besteht die Gefahr, dass aufgrund eines Anstiegs der Temperatur im Innern des Geräts ein Brand ausbricht oder andere Probleme mit dem Gerät auftreten. ✎✎ Wenn Sie einen Standfuß oder eine Wandhalterung einsetzen, verwenden Sie ausschließlich Teile von Samsung Electronics. • Wenn Sie Teile eines anderen Herstellers verwenden, kann es zu Problemen mit dem Gerät oder zu Verletzungen kommen, weil das Gerät herunterfällt. ✎✎ Das Aussehen kann sich je nach Gerät unterscheiden. • Gehen Sie beim Anschließen des Fernsehgeräts vorsichtig vor, da einige Teile warm werden können.

Aufstellen des Geräts mit dem Standfuß

Installation des Geräts mit der Wandhalterung 10 cm

10 cm Ordnungsgemäße Entsorgung dieses Geräts (Elektro- und Elektronik-Altgeräte) (Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen) Diese Kennzeichnung auf dem Gerät, dem Zubehör oder der Dokumentation bedeutet, dass das Gerät sowie das elektronische Zubehör (z. B. Ladegerät, Headset, USB-Kabel) am Ende ihrer Lebensdauer nicht im normalen Hausmüll entsorgt werden dürfen. Entsorgen Sie diese Geräte bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können. Gewerbliche Benutzer wenden sich an ihren Lieferanten und überprüfen die Konditionen Ihres Kaufvertrags. Dieses Gerät und seine elektronischen Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Ordnungsgemäße Entsorgung der Batterien dieses Produkts (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für Batterien) Diese Kennzeichnung auf der Batterie, dem Handbuch oder der Verpackung bedeutet, dass die Batterie am Ende ihrer Lebensdauer nicht im normalen Hausmüll entsorgt werden darf. Die Kennzeichnung mit den chemischen Symbolen für Hg, Cd oder Pb bedeutet, dass die Batterie Quecksilber, Kadmium oder Blei in Mengen enthält, die die Grenzwerte der EU-Direktive 2006/66 übersteigen. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können diese Substanzen die Gesundheit von Menschen oder die Umwelt gefährden. Zum Schutz der natürlichen Ressourcen und zur Förderung der Wiederverwertung von Materialien trennen Sie die Batterien von anderem Müll und führen Sie sie Ihrem örtlichen Recyclingsystem zu.

2011-05-09 오후 3:11:52

✎✎Vergewissern Sie sich, dass im Lieferumfang des Fernsehgeräts folgende Komponenten enthalten sind. Falls irgendwelche Teile fehlen sollten, setzen Sie sich bitte mit Ihrem Händler in Verbindung.

✎✎Farbe und Form der Teile können sich je nach Modell unterscheiden. ✎✎Kabel, die nicht zum Paketinhalt gehören, können gesondert erworben werden. ✎✎Achten Sie darauf, dass Sie beim Auspacken keine Zubehörteile übersehen, die durch Verpackungsmaterialien verdeckt werden.

[[VORSICHT: STELLEN SIE DIE VERBINDUNG DAUERHAFT HER, DAMIT DAS NETZTEIL NICHT VOM GERÄT GETRENNT WERDEN KANN

•• Fernbedienung und 2 Batterien (Typ AAA) •• Reinigungstuch •• Bedienungsanleitung •• Netzkabel •• Garantiekarte (nicht überall verfügbar) / Sicherheitshinweise

Standfuß mit Kabelhalter

Verwaltungskosten werden abgerechnet, wenn:

–– (a) auf Ihren Wunsch ein Ingenieur zu Ihnen geschickt wird, und es liegt kein Defekt des Geräts vor (d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben) –– (b) Sie das Gerät in eine Reparaturwerkstatt bringen, und es liegt kein Defekt des Geräts vor (d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben) Der abgerechnete Betrag wird Ihnen mitgeteilt, ehe irgendwelche Arbeiten oder Kundenbesuche ausgeführt werden.

Montieren des Standfußes mit Kabelhalter

Deutsch - 3 [UD6500-XN]BN68-03776E-00L04.indb 3

2011-05-09 오후 3:11:53

✎✎Form und Farbe des Geräts können sich je nach Modell unterscheiden. ✎✎Es gibt Bedienelemente auf der Rückseite des Fernsehgeräts. Wenn Sie die Taste berühren, wird das Bedienungssymbol angezeigt.

✎✎Jedes Objekt (z. B. ein Stromkabel), das sich in der Nähe der Systemsteuerung befindet kann zu einer unbeabsichtigten Aktivierung des Bildschirmmenüs führen. Rückseite des Fernsehgeräts

Fernbedienungssensor

Richten Sie die Fernbedienung auf diesen Sensor am Fernsehgerät.

Beim Einschalten des Fernsehgeräts blinkt die Netzleuchte kurz und erlischt anschließend. Im Standby-Modus leuchtet die Anzeige permanent.

Umschalten zwischen allen verfügbaren Signalquellen. Im Bildschirmmenü können Sie diese Taste wie die Eingabetaste ENTERE auf der Fernbedienung verwenden.

Hiermit zeigen Sie die Funktionen des Fernsehgeräts in einem Bildschirmmenü an.

Einstellen der Lautstärke. Im Bildschirmmenü können Sie die wvSchaltflächen wie die Tasten ◄ und ► auf der Fernbedienung verwenden.

Wechseln des Senders. Im Bildschirmmenü können Sie die <>-Schaltflächen wie die Tasten ▲ und ▼ auf der Fernbedienung verwenden.

Ein- oder Ausschalten des Fernsehgeräts.

Standby-Modus Der Standby-Modus ist nicht für längere Phasen der Abwesenheit gedacht (z. B. wenn Sie verreist sind). Eine kleine Menge Strom wird auch dann noch verbraucht, wenn das Gerät mit dem Netzschalter ausgeschaltet wurde. Es ist am besten, das Netzkabel aus der Steckdose zu ziehen.

Deutsch - 4 [UD6500-XN]BN68-03776E-00L04.indb 4

2011-05-09 오후 3:11:53

✎✎Dies ist eine spezielle Fernbedienung für Personen mit eingeschränktem Sehvermögen. Die Netztaste sowie die Tasten zum Einstellen des Senders und der Lautstärke sind in Braille beschriftet.

ON/OFF POWER SOURCE Ein- und Ausschalten des Fernsehgeräts.

Ein-/Ausschalten der Beleuchtung der Fernbedienung. Wenn sie eingeschaltet ist, werden die Tasten beim Drücken kurz beleuchtet. (Wenn Sie die Fernbedienung mit angeschalteter Hintergrundbeleuchtung verwenden, verkürzt dies die Lebensdauer der Batterie.)

Anzeigen und Auswählen der verfügbaren Videosignalquellen.

Direkter Zugriff auf die Sender.

Alternativ wählen Sie „Videotext ein“, „Doppel“, „Mix“ oder „Aus“

PRE-CH TTX/MIX MUTE Zurück zum vorherigen Sender. Drücken Sie diese Taste, um den Ton vorübergehend auszuschalten.

Einstellen der Lautstärke.

Wechseln des Senders.

CH LIST Das Bildschirmmenü wird geöffnet.

Anzeigen der Senderlisten auf dem Bildschirm. Anzeigen des elektronischen Programmführers.

Verbindung zu verschiedenen Anwendungsdiensten.

Anzeigen von Informationen auf dem Bildschirm

Hiermit können Sie häufig verwendete Funktionen schnell auswählen. Auswählen von Optionen im Bildschirmmenü und Ändern von Menüwerten.

u/d/l/r : Bewegen Sie den Cursor über ein Element des Bildschirmmenüs. ENTERE: Auswählen des Menüs und Ändern der entsprechenden Elementwerte.

Zurück zum vorherigen Menü.

Verwenden Sie diese Tasten bei der Arbeit in den Menüs Kanal-Manager, SMART HUB usw.

Bildschirmmenü schließen.

TV SOCIAL E-MANUAL P.SIZE AD/SUBT.

Verwenden Sie diese Tasten innerhalb einer bestimmten Funktion. Einzelheiten entnehmen Sie dem e-Manual.

SOCIAL TV: Anzeigen des Fensters Social TV. SEARCH: Unterstützung für empfohlene Suchbegriffe und die Suchfunktion. W: Einstellen des Videos, das mit dem 3D-Signal zur Verfügung gestellt wird. E-MANUAL: : Anzeigen des e-Manuals. P.SIZE: Auwählen des Bildformats. AD/SUBT.: Ein- und Ausschalten der Audiobeschreibungen. Diese Funktion ist nicht überall verfügbar. / Anzeigen digitaler Untertitel.

Einlegen von Batterien (Batteriegröße: AAA)

Deutsch - 5 [UD6500-XN]BN68-03776E-00L04.indb 5

2011-05-09 오후 3:11:54

✎✎Beim Anschließen eines PCs an den HDMI

Ändern der Eingangsquelle

IN 1(DVI)-Anschluss über ein HDMI-Kabel, müssen Sie unter Name bearb. den PCModus des Fernsehgeräts aktivieren.

Quelle Hiermit wählen Sie, ob das Fernsehgerät mit einem Fernsehsignal versorgt wird oder an externe Signaleingänge wie z. B. DVD- / Blu-Ray-Player / Kabelreceiver / Satellitenreceiver (Set-Top Box) angeschlossen ist.

✎✎Beim Anschließen eines PCs an den HDMI IN SOURCE

1(DVI)-Anschluss über ein HDMI/DVI-Kabel, müssen Sie unter Name bearb. den DVI PCModus des Fernsehgeräts aktivieren.

✎✎Beim Anschließen von AV-Geräten an den

HDMI IN 1(DVI)-Anschluss über ein HDMI/ DVI-Kabel, müssen Sie unter Name bearb. den Modus DVI-Geräte des Fernsehgeräts aktivieren.

■■ TV / Ext. / PC / AV / Component / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB / AllShare

✎✎Im Fenster Quelle werden die angeschlossenen Signalquellen hervorgehoben.

✎✎Ext. und PC bleiben immer aktiviert. ✎✎Wenn die angeschlossenen externen Geräte nicht hervorgehoben werden, drücken Sie den roten Knopf. Das Fernsehgerät sucht nach angeschlossenen Geräten.

Favorit. bearb. Wählen Sie im Fenster Quelle mit der Taste TOOLS die Option Favorit. bearb. bearb. Sie können Favoriten als externe Eingangsquelle festlegen.

Sie können Detailinformationen zum ausgewählten externen Gerät anzeigen.

Drücken Sie im Fenster Quelle die Taste TOOLS, um die gewünschten externen Eingangsquellen einzustellen.

■■ VCR / DVD / Kabelreceiver / Satellitenreceiver / PVR-Receiver / AV-Receiver / Spiele / Camcorder / PC / DVI PC / DVI-Geräte / TV / IPTV / Blu-ray / HD DVD / DMA: Vergeben Sie Namen für die an die Eingangsbuchsen angeschlossenen Geräte, um die Auswahl der Signalquelle zu vereinfachen.

Wenn die externen Geräte nicht angezeigt werden, wählen Sie im Fenster Quelle mit der Taste TOOLS die Option Aktual.. Suchen nach angeschlossenen Geräten.

✎✎Die optimale Kabelverbindung ist bei diesem Gerät gewährleistet, wenn Sie Kabel mit den nachfolgend angegebenen Maßen verwenden.

•• Maximaler Durchmesser - 0,55 Zoll (14 mm)

Anschließen an eine Antenne Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch die Grundeinstellungen vorgenommen.

✎✎Voreinstellung: Anschließen ans Stromnetz und an die Fernsehantenne. VHF/UHFAntenne Satellit Kabel

Deutsch - 6 [UD6500-XN]BN68-03776E-00L04.indb 6

Plug & Play (Anfangseinstellung) Wenn das Fernsehgerät erstmals eingeschaltet wird, helfen eine Reihe aufeinanderfolgender Abfragen beim Durchführen der Grundeinstellungen. Drücken Sie die Taste POWERP. Plug & Play ist nur verfügbar, wenn die Eingangsquelle auf TV eingestellt ist. ✎✎Stellen Sie vor dem Einschalten des Fernsehgeräts sicher, dass das Antennenkabel angeschlossen ist (S. 6). ✎✎Diese Option kann je nach Land unterschiedlich sein.

Auswählen der Sprache des Bildschirmmenüs

Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann die Taste ENTERE. Wählen Sie die gewünschte Sprache des Bildschirmmenüs (OSD) aus.

Konfigurieren des Netzwerks

Einrichten der Netzwerkverbindung. Drücken Sie zum Starten die Taste ENTERE. Wenn Sie Ihre Netzwerkinformationen nicht kennen oder sie später einrichten möchten, wählen Sie Überspr.. Wir empfehlen, dass Sie die Konfiguration der Netzwerkverbindung nun beenden und im e-Manual unter „Netzwerkmenü“ nachschlagen, um die Konfigurationsanforderungen zu erfahren, und im Abschnitt zur Netzwerkverbindung in diesem Handbuch (Seite 13) nachschlagen. Sie können die Netzwerkverbindung später mithilfe des Netzwerkmenüs einrichten. Wählen Sie „Weiter“, um die Software des Fernsehgeräts zu aktualisieren. Das SoftwareUpdate wird automatisch durchgeführt, wenn Ihr Fernsehgerät eine ältere Version verwendet. Wenn Sie das Update später durchführen möchten, wählen Sie „Überspr.“. Weitere Informationen finden Sie im e-Manual unter „Software-Update“ (Voreinstellung → Unterstützung).

Auswählen des Nutzungsmodus.

Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option Privatgebrauch und drücken Sie dann zweimal auf die Taste ENTERE. Wählen Sie den Modus Privatgebrauch aus. Der Modus Shop-Demo ist für den Betrieb in Einzelhandelsgeschäften bestimmt.

Auswählen eines Landes (je nach Land)

Drücken Sie die Taste ◄ oder ►, und drücken Sie dann auf die Eingabetaste ENTERE. Wählen Sie das gewünschte Land aus. ✎✎Nachdem Sie im Menü Land das Land eingestellt haben, werden Sie bei manchen Modellen aufgefordert, die PIN-Nummer einzurichten. ✎✎Die Ziffernkombination „0-0-0-0“ dürfen Sie als PIN-Nummer nicht eingeben. ✎✎Diese Option kann je nach Land unterschiedlich sein.

Einstellen des Uhrmodus Stellen Sie den Uhrmodus automatisch oder manuell ein.

✎✎Dies kann je nach Netzwerkstatus einige Zeit dauern.

Auswählen von Suchoptionen für die automatische Sendersuche

Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann die Taste ENTERE. Sendertyp für den Suchlauf auswählen. Wenn Sie den Antennentyp auf Kabel einstellen, können Sie den Sendern im nächsten Schritt einen Zahlenwert (Senderfrequenzen) zuweisen. Weitere Informationen hierzu finden Sie unter Sender → Speichern von Sendern → Autom. Sendersuchlauf .

✎✎Wenn zuerst terrestrische oder Kabelsender gewählt werden: Nachdem alle terrestrischen oder Kabelsender gespeichert wurden, wird der Schritt zum Speichern der Satellitensender angezeigt.

✎✎Wenn zuerst Satellit gewählt wird: Nachdem alle Satellitensender wurden, wird der Schritt zum Speichern der terrestrischen oder Kabelsender angezeigt.

✎✎Zum Unterbrechen des Speichervorgangs zu einem beliebigen Zeitpunkt drücken

Gute Fernsehunterhaltung!

Sie die Taste ENTERE. Wenn Sie eine Sendung sehen möchten, wählen Sie Schließen. Wenn Sie die Möglichkeiten von Smart Hub nutzen möchten, wählen Sie Smart Hub. Smart Hub wird gestartet. Genauere Informationen finden Sie im e-Manual unter „Smart Hub“.

So setzen Sie diese Funktion zurück: Sie sollten das Plug & Play-Verfahren (MENU → System) zuhause erneut durchführen, selbst wenn Sie es bereits im Geschäft durchgeführt haben.Wählen Sie System - Plug & Play (Anfangseinstellung). Geben Sie Ihre vierstellige PIN ein. Die Standard-PIN lautet „0-0-0-0“ (außer Frankreich). Wenn Sie die PIN ändern möchten, verwenden Sie die Funktion PIN ändern. ✎✎Wenn Sie den PIN-Code vergessen haben, drücken Sie die Tasten auf der Fernbedienung im StandbyModus in der angegebenen Reihenfolge, um die PIN auf „0-0-0-0“ (Frankreich: „1-1-1-1“) zurückzusetzen: POWER (Aus) → MUTE → 8 → 2 → 4 → POWER (Ein). Deutsch - 7 [UD6500-XN]BN68-03776E-00L04.indb 7

2011-05-09 오후 3:11:55

Anschließen an ein AV-Gerät Geräte: Verfügbare Geräte: DVD, Blu-ray-Player, HD-Kabelreceiver, HD¦¦ Verfügbare Satellitenreceiver, Videorekorder

HDMI OUT HDMI/DVI-Anschluss

DVI OUT AUDIO OUT R-AUDIO-L Mit Hilfe eines HDMI- oder HDMI/DVI-Kabels (bis zu 1080p)

✎✎HDMI IN 1(DVI), 2(ARC), 3, 4 / PC/DVI AUDIO IN xx Für bessere Bild- und Tonqualität stellen Sie die Verbindung zu digitalen Geräten mit Hilfe eines HDMI-Kabels her.

xx HDMI-Kabel unterstützen digitale Video- und Audiosignale, und Sie benötigen dann kein Audiokabel

mehr. –– Um das Fernsehgerät mit einem digitalen Gerät zu verbinden, das keine HDMI-Ausgabe unterstützt, verwenden Sie ein HDMI/DVI- und ein Audiokabel.

xx Das Bild wird möglicherweise nicht normal (wenn überhaupt) angezeigt oder es erfolgt keine

Tonausgabe, wenn ein externes Gerät an den Fernseher angeschlossen wird, das eine ältere HDMIVersion verwendet. Wenn solch ein Problem auftritt, erfragen Sie die HDMI-Version beim Hersteller des externen Geräts und bitten Sie, wenn veraltet, um ein Upgrade.

xx Verwenden Sie auf jeden Fall ein HDMI-Kabel mit einer Dicke von maximal 14 mm. xx Achten Sie darauf, nur ein zertifiziertes HDMI-Kabel zu kaufen. Andernfalls kann es passieren, dass kein Bild angezeigt wird oder ein Verbindungsfehler auftritt.

xx Es wird ein einfaches Hochgeschwindigkeits-HDMI-Kabel oder eines mit Ethernet-Anschluss empfohlen. Dieses Gerät unterstützt die Netzwerkfunktion nicht über HDMI.

xx Dieses Gerät unterstützt die 3D- und ARC-Funktionen (ARC = Audio-Rückkanal) über das HDMI-

Kabel. Beachten Sie, dass die ARC-Funktion nur vom HDMI IN 2(ARC)-Anschluss unterstützt wird.

xx Mit der ARC-Funktion werde digitale Audiosignale über den HDMI IN 2(ARC)-Anschluss

ausgegeben. Sie kann nur aktiviert werden, wenn das Fernsehgerät an einen Audioreceiver angeschlossen ist, der die ARC-Funktion unterstützt.

Deutsch - 8 [UD6500-XN]BN68-03776E-00L04.indb 8

Y Y VIDEO OUT R R W AUDIO OUT W R-AUDIO-L SCART-Anschluss

EXT Mit Hilfe eines Komponentenkabels (bis 1080p) oder eines Audio/Video-Kabels (nur 480i) und eines Scartkabels

✎✎Im Modus Ext. unterstützt DTV Out nur MPEG SD-Video und -Audio. ✎✎Bei Anschluss an AV INstimmt die Farbe des Anschlusses AV IN [VIDEO] (grün) nicht mit der des Videokabels (gelb) überein.

✎✎Um die beste Bildqualität zu erhalten, wird eine Komponentenverbindung über den A/V-Anschluss empfohlen.

Deutsch - 9 [UD6500-XN]BN68-03776E-00L04.indb 9

2011-05-09 오후 3:11:57

Anschließen an einen PC und ein Audiogerät ¦¦ Mit Hilfe eines HDMI-, HDMI/DVI- oder D-Sub-Kabels

✎✎Der Anschluss über ein HDMI-Kabel wird je nach PC möglicherweise nicht unterstützt. PC-Anschluss

HDMI OUT DVI OUT AUDIO OUT AUDIO OUT PC OUT Anzeigemodi (D-Sub- und HDMI/DVI-Eingang) Die optimale Auflösung beträgt 1920 x 1080 bei 60 Hz. Modus

Horizontalfrequenz (kHz)

Vertikalfrequenz (Hz)

Synchronisationspolarität (H/V) +/-/+

xx Bei Anschluss über ein HDMI/DVI-Kabel müssen Sie den HDMI IN 1(DVI)-Anschluss verwenden. xx Das Zeilensprungverfahren wird nicht unterstützt. xx Das Fernsehgerät funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus ausgewählt wird.

xx Separate- und Composite-Modus werden unterstützt. SOG (Sync On Green) wird nicht unterstützt.

Deutsch - 10 [UD6500-XN]BN68-03776E-00L04.indb 10

2011-05-09 오후 3:11:58

¦¦ Verfügbare Geräte: Digital-Audiosystem, Verstärker, Heimkinosystem

OPTICAL Kopfhöreranschluss

Mit Hilfe des optischen Anschlusses (digital) oder des Anschlusses für die Kopfhörer

✎✎DIGITAL AUDIO OUT (OPTICAL) xx Wenn ein Digital-Audiosystem mit dem DIGITAL AUDIO OUT (OPTICAL)-Anschluss verbunden ist, reduzieren Sie die Lautstärke von Fernsehgerät und System.

xx 5.1-Kanalton ist möglich, wenn das Fernsehgerät an ein externes Gerät angeschlossen ist, das 5.1-Kanalton unterstützt.

xx Wenn der Receiver (Heimkinosystem) angeschaltet ist, können Sie den Ton hören, der vom

optischen Ausgang des Fernsehgeräts zur Verfügung gestellt wird. Wenn das Fernsehgerät ein (terrestrisches) DTV-Signal empfängt, überträgt das Fernsehgerät 5.1-Kanalton an den Receiver des Heimkinosystems. Wenn es sich bei der Signalquelle um eine digitale Komponente wie beispielsweise einen DVD-Player/Blu-Ray-Player/Kabel- /Satellitenreceiver (Set-Top-Box) handelt, der über HDMI an das Fernsehgerät angeschlossen ist, kann der Receiver des Heimkinosystems nur Zweikanalton wiedergeben. Wenn Sie 5.1-Kanalton wünschen, müssen Sie den digitalen Ausdioausgang am DVD-/Blu-Ray-Player / Kabel- / Satellitenreceiver (Set-Top-Box) direkt an einen Verstärker oder ein Heimkinosystem anschließen.

✎✎Kopfhörer H: Sie können Ihre Kopfhörer an den Kopfhörer-Ausgang Ihres Fernsehgeräts anschließen. Wenn Kopfhörer angeschlossen sind, ist die Tonwiedergabe über die eingebauten Lautsprecher ausgeschaltet.

xx Wenn Sie Kopfhörer an das Fernsehgerät anschließen, ist die Tonfunktion eingeschränkt. xx Die Lautstärke der Kopfhörer und des Fernsehgeräts werden getrennt geregelt.

Deutsch - 11 [UD6500-XN]BN68-03776E-00L04.indb 11

2011-05-09 오후 3:11:59

Anschließen an den COMMON INTERFACE-Steckplatz Befestigen des CI-Kartenadapters Befestigen Sie den Adapter wie unten gezeigt. Gehen Sie folgendermaßen vor, um den CI-Kartenadapter anzuschließen.

✎✎Wir empfehlen, den Adapter anzuschließen, bevor

Sie die Wandhalterung befestigen oder die „CI“- oder „CI+“-Karte einstecken. 1. Setzen Sie die CI-Karte in die beiden Bohrungen am Gerät 1 ein.

Rückseite des Fernsehgeräts

✎✎Suchen Sie die beiden Bohrungen auf der

Rückseite des Fernsehgeräts. Die Bohrungen befinden sich neben dem COMMON INTERFACE-Anschluss. 2. Schließen Sie den CI-Kartenadapter an den COMMON INTERFACE-Anschluss des Geräts an 2. 3. Stecken Sie die „CI“- oder „CI+“-Karte ein. Wir empfehlen, die CI-Karte einzustecken, bevor Sie das Fernsehgerät an der Wand befestigen. Es könnte schwierig sein, sie erst nach der Montage einzustecken. Stecken Sie die Karte ein, nachdem Sie den CI-Kartenadapter am Fernsehgerät befestigt haben. Es ist schwierig, das Modul zu befestigen, wenn Sie die Karte bereits eingesteckt haben. Verwenden der „CI“- oder „CI+“-Karte Um Bezahlsender zu sehen, müssen Sie eine „CI“ oder „CI+“-Karte einsetzen. •• Wenn Sie keine „CI“ oder „CI+“-Karte einsetzen, wird bei einigen Kanälen die Meldung „Gestörtes Signal“ angezeigt. •• Die Verbindungsinformationen mit Telefonnummer, Kennung der „CI“ oder „CI+“-Karte, Hostkennung und anderen Angaben wird nach ungefähr 2 bis 3 Minuten angezeigt. Wenn eine Fehlermeldung angezeigt wird, wenden Sie sich bitte an Ihren Dienstanbieter. •• Wenn die Kanalinformationskonfiguration abgeschlossen ist, wird die Meldung „Udating Completed“ Aktualisierung abgeschlossen) angezeigt. Dies bedeutet, dass die Kanalliste aktualisiert ist.

✎✎HINWEIS xx Sie können die „CI“ oder „CI+“-Karte bei einem der örtlichen Kabelnetzbetreiber erwerben. xx Ziehen Sie die „CI“- oder „CI+“-Karte vorsichtig mit den Händen heraus. Sie könnte beim Herunterfallen ansonsten beschädigt werden.

xx Die Richtung, in der Sie die „CI“ oder „CI+“-Karte einsetzen müssen, ist auf der Karte markiert. xx Die Position des COMMON INTERFACE-Steckplatzes ist modellabhängig. xx „CI“ oder „CI+“-Karten werden in einigen Ländern und Regionen nicht unterstützt. Fragen Sie diesbezüglich Ihren offiziellen Händler.

xx Wenden Sie sich bei Problemen an den Dienstanbieter. xx Setzen Sie eine „CI“ oder „CI+“-Karte ein, die für die aktuellen Antenneneinstellungen geeignet ist. Andernfalls ist das Bild gestört oder es fällt aus.

Deutsch - 12 [UD6500-XN]BN68-03776E-00L04.indb 12

2011-05-09 오후 3:12:00

Netzwerkverbindung Sie können Ihr Fernsehgerät über einen standardmäßigen WLAN-Router oder ein Modem mit Ihrem LAN verbinden. Sie können den im Fernsehgerät eingebauten Samsung WLAN-Adapter verwenden, um die Verbindung zu einem Drahtlosnetzwerk herzustellen. Netzwerkverbindung - Drahtlos Sie können Ihr Fernsehgerät über einen standardmäßigen WLAN-Router oder ein Modem mit Ihrem LAN verbinden.

LAN-Anschluss an der Wand

Drahtloser IP-Sharer (Router mit DHCP-Server)

Der Samsung WLAN-Adapter unterstützt die Kommunikationsprotokolle IEE 802,11a/b/g und n. Samsung empfiehlt, IEEE 802,11n zu verwenden. Wenn Sie Video über die IEEE 802,11b/g-Verbindung anzeigen, wird das Videobild möglicherweise nicht ohne Unterbrechungen angezeigt. Die meisten Drahtlosnetzwerke verfügen über ein Sicherheitssystem, mit dem alle Geräte, die über einen Zugangspunkt (in der Regel ein drahtloser IP-Sharer) auf das Netzwerk zugreifen wollen, einen verschlüsselten Sicherheitscode (den so genannten Zugriffsschlüssel) übertragen müssen. Wenn Sie im 802,11n-Modus Pure High-throughput (Greenfield) wählen und als Verschlüsselungstyp ist für Ihren Zugangspunkt WEP, TKIP oder TKIP-AES (WPS2Mixed) eingestellt, so unterstützt das Samsung-Fernsehgerät eine Verbindung gemäß der Spezifikation für die neue Wi-Fi-Zertifizierung nicht. Netzwerkverbindung – Kabel Je nach der Konfiguration Ihres Netzwerks können Sie Ihr Fernsehgerät auf zwei Arten über ein Kabel mit Ihrem Netzwerk verbinden. Diese sind im Folgenden abgebildet: Modemanschluss an der Wand

Externes Modem (ADSL/VDSL/Kabelfernsehen)

Rückseite des Fernsehgeräts

LAN-Anschluss an der Wand

Rückseite des Fernsehgeräts

✎✎Diese Option wird nicht unterstützt, wenn die Netzwerkgeschwindigkeit weniger als 10 Mbit/s beträgt.

Deutsch - 13 [UD6500-XN]BN68-03776E-00L04.indb 13

2011-05-09 오후 3:12:02

So zeigen Sie das e-Manual an Hier erhalten Sie eine Einführung sowie Anweisungen zur Verwendung der TV-Funktionen Ihres Fernsehgeräts.

O MENUm → Unterstützung → e-Manual → ENTERE E-MANUAL

✎ Drücken Sie die Taste E-MANUAL auf der Fernbedienung, um zum e-Manual zurückzukehren.

✎ Wenn das Menü deaktiviert ist, können Sie die Funktion Jetzt test. nicht verwenden. Bildschirmanzeige Fernsehbildschirm: Anzeigen des Bilds der aktuellen Eingangsquelle.

Ändern Sie die Kategorie. Drücken Sie die Taste l oder r, um die gewünschte Kategorie auszuwählen.

Grundfunktionen Ändern des voreingestellten Bildmodus Anpassen der Bildeinstellungen

Anzeigen der Untermenüliste Drücken Sie die Taste ENTERE, um das gewünschte Untermenü auszuwählen.

Ändern des Bildformats Ändern der Bildoptionen Einstellen des Fernsehgeräts mithilfe Ihres PCs

Hilfe: Anzeigen der e-Manual-Anl. oder der Produktdemo. Drücken Sie die Taste ENTERE.

Index: Anzeigen des Index-Fensters. X: Schließen des e-Manuals.

Verwenden der Hilfe Klicken Sie auf die Schaltfläche Hilfe, um die e-Manual-Anleitung und die Produktdemo anzuzeigen. ‰ Ändern des voreingestellten Bildmodus Hier erhalten Sie eine Einführung sowie Anweisungen zur Verwendung der TV-Funktionen Ihres Fernsehgeräts.

O MENUm → Unterstützung → e-Manual → ENTERE

Ändern der Bildoptionen

Synchronisieren Sie mehrere Geräte mit AllShare AllShare™ synchronisiert Ihre digitalen Geräte, sodass Sie Musik, Filme und Fotos von Ihrem PC, Ihrer Kamera oder Ihren mobilen Geräten auf Ihrem großen Fernsehbildschirm anzeigen können. Sie können außerdem eine Verbindung zu mehreren PCs herstellen.

Ändern des voreingestellten Bildmodus Anpassen der Bildeinstellungen Ändern des Bildformats

Einstellen des Fernsehgeräts mithilfe Ihres PCs Hilfe

<e-Manual-Anleitung> <Produktdemo> Die e-Manual-Anleitung wird wie oben abgebildet angezeigt. Die Produktdemo wird wie oben abgebildet angezeigt. So wechseln Sie zwischen dem e-Manual und den entsprechenden Menüs. Grundfunktionen > Ändern des voreingestellten Bildmodus (5/10)

‰ Ändern des voreingestellten Bildmodus O MENUm → Bild → Bildmodus → ENTERE

Bildmodus t Wählen Sie Ihren bevorzugten Bildtyp aus. • Dynamisch: Für helle Zimmer geeignet. • Standard: Für normale Umgebungen geeignet.

• Natürlich : Für geringe Augenbelastung geeignet. • Film: Zum Anzeigen von Filmen in einem abgedunkelten Zimmer geeignet.

• Unterhalt.: Zum Anzeigen von Filmen und Spielen geeignet. N Diese Funktion ist nur bei Anschluss eines PCs verfügbar.

✎ Diese Funktion steht in einigen Menüs nicht zur Verfügung.

Deutsch - 14 [UD6500-XN]BN68-03776E-00L04.indb 14

2011-05-09 오후 3:12:11

Methode 1 1. Wählen Sie beim Anzeigen des e-Manuals mit dem Cursor die Option Jetzt test., um die entsprechenden Menüs auszuführen.

Methode 2 1. Wählen Sie mit der Taste ENTERE das Inhaltsfenster aus. Die Meldung „Möchten Sie dies ausführen?“ wird angezeigt. Wählen Sie Ja aus, und drücken Sie die Taste ENTERE. Das Bildschirmmenü wird angezeigt.

2. Drücken Sie die Taste E-MANUAL, um zum Fenster des e-Manuals zurückzukehren.

2. Drücken Sie die Taste E-MANUAL, um zum Fenster des e-Manuals zurückzukehren. Anzeigen der Inhalte Grundfunktionen > Ändern des voreingestellten Bildmodus (5/10)

‰‰ Ändern des voreingestellten Bildmodus

Inhaltsfenster: Wenn Sie ein Untermenü auswählen, können Sie die entsprechenden Inhalte anzeigen. Mit der Taste l oder r wechseln Sie zur vorherigen oder zur nächsten Seite.

OO MENUm → Bild → Bildmodus → ENTERE

■■ Bildmodus t Wählen Sie Ihren bevorzugten Bildtyp aus. • Dynamisch: Für helle Zimmer geeignet. • Standard: Für normale Umgebungen geeignet. • Natürlich : Für geringe Augenbelastung geeignet. • Film: Zum Anzeigen von Filmen in einem abgedunkelten Zimmer geeignet. • Unterhalt.: Zum Anzeigen von Filmen und Spielen geeignet. NN Diese Funktion ist nur bei Anschluss eines PCs verfügbar.

Jetzt test.: Anzeigen der entsprechenden Menüs. Start: Wechseln zum Startfenster des e-Manuals. Zoom: Vergrößern des Fensters. Index: Anzeigen des Index-Fensters.

Verwenden des Zoommodus Wenn Sie das e-Manual anzeigen, können Sie mit der Option Zoom das Fenster vergrößern. Mit der Taste u oder d können Sie durch das vergrößerte Fenster blättern.

‰‰ Ändern des voreingestellten Bildmodus OO MENUm → Bild → Bildmodus → ENTERE

✎✎Um zum vorherigen Menü zurückzukehren, drücken Sie die Taste RETURN.

Wählen Sie Ihren bevorzugten Bildtyp aus. • Dynamisch: Für helle Zimmer geeignet. • Standard: Für normale Umgebungen geeignet. • Natürlich : Für geringe Augenbelastung geeignet. • Film: Zum Anzeigen von Filmen in einem abgedunkelten Zimmer geeignet. • Unterhalt.: Zum Anzeigen von Filmen und Spielen geeignet. NN Diese Funktion ist nur bei Anschluss eines PCs verfügbar.

So suchen Sie mithilfe der Indexseite nach einen Stichwort

✎✎Diese Funktion wird, je nach Sprache, möglicherweise nicht unterstützt. 1. Wenn Sie nach einem Stichwort suchen möchten, wählen Sie mit der blauen Taste Index. 2. Wählen Sie mit der Taste l oder r den Anfangsbuchstaben des gewünschten Stichworts aus, und drücken Sie dann die Taste ENTERE. 3. Wählen Sie mit der Taste u oder d das gewünschte Stichwort aus, und drücken Sie dann die Taste ENTERE. 4. Sie können das Fenster der entsprechenden Anweisung im e-Manual anzeigen.

✎✎Drücken Sie die Taste RETURN, um das Index-Fenster zu schließen.

Deutsch - 15 [UD6500-XN]BN68-03776E-00L04.indb 15

2011-05-09 오후 3:12:13

Anbringen der Wandhalterung Anbringen der Wandhalterung Mit der (separat erhältlichen) Wandhalterung können Sie das Fernsehgerät an einer Wand befestigen. Detaillierte Informationen zum Montieren der Wandhalterung finden Sie in den Anweisungen, die im Lieferumfang der Wandhalterung enthalten sind. Lassen Sie sich beim Anbringen der Wandhalterung von einem Techniker helfen. Samsung Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Montage vom Kunden selbst durchgeführt wird. Vorbereiten für den Einbau der Wandhalterung Fall A. Anbringen der SAMSUNG-Wandhalterung

Fall B. Anbringen der Wandhalterung eines anderen Unternehmens

Beim Einbau einer Wandhalterung, verwenden Sie den Haltering 1.

Deutsch - 16 [UD6500-XN]BN68-03776E-00L04.indb 16

2011-05-09 오후 3:12:14

Spezifikation (VESA) der Wandhalterung Montieren Sie die Wandhalterung an einer soliden Wand, die senkrecht zum Boden steht. Bei Installation auf anderen Trägermaterialien wenden Sie sich bitte an Ihren Fachhändler. Bei Montage an einer Decke oder schrägen Wand kann das Fernsehgerät herunterfallen und zu Verletzungen führen.

✎✎HINWEIS xx Die Standardabmessungen der Wandhalterung finden Sie in der nachfolgenden Tabelle. xx Beim Kauf unserer Wandhalterung erhalten Sie ein detailliertes Installationshandbuch sowie alle für die Montage erforderlichen Teile.

xx Verwenden Sie keine Schrauben, die nicht der VESA-Standardspezifikation für Schrauben entsprechen. xx Verwenden Sie keine Schrauben, die länger sind als in der VESA-Standardspezifikation für Schrauben angegeben. Zu lange Schrauben können Schäden an den inneren Bauteilen des Fernsehgeräts verursachen.

xx Bei Wandhalterungen, die nicht der VESA-Standardspezifikation für Schrauben entsprechen, hängt die Länge der Schrauben von der Spezifikation der Wandhalterung ab.

xx Ziehen Sie die Schrauben nicht zu fest an, weil Sie auf diese Weise das Gerät beschädigen könnten oder

weil das Gerät dadurch herunterfallen und damit Verletzungen verursachen könnte. Samsung haftet nicht bei derartigen Unfällen.

xx Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet

wird, die nicht dem VESA-Standard entspricht oder nicht spezifiziert ist, oder wenn der Verbraucher die Installationsanleitung für das Produkt nicht befolgt.

xx Unser 55-Zoll-Modell entspricht nicht der VESA-Spezifikation. Verwenden Sie für diese Modelle deshalb unseren speziellen Wandmontagesatz.

xx Montieren Sie das Fernsehgerät nicht in einem Winkel von mehr als 15 Grad. Produktfamilie

VESA-Spezifikation Standardschraube Menge (A * B) 75 X 75 M4 200 X 100

Installieren Sie die Wandhalterung nicht bei eingeschaltetem Fernsehgerät. Sie könnten dabei einen Stromschlag erhalten und sich verletzen.

Deutsch - 17 [UD6500-XN]BN68-03776E-00L04.indb 17

2011-05-09 오후 3:12:14

Fehlerbehebung Bei Fragen zum Fernsehgerät schauen Sie zuerst in dieser Liste nach. Wenn keiner dieser Tipps zur Fehlerbehebung weiterhilft, wechseln Sie zur Website „www.samsung.com“ und klicken Sie dort auf „Support“ oder wenden Sie sich an das in der Liste auf der letzten Seite angegebene Callcenter. Probleme Der Fernseher kann nicht eingeschaltet werden.

Lösungen und Erklärungen • • •

Vergewissern Sie sich, dass das Netzkabel sicher mit der Wandsteckdose und dem Fernsehgerät verbunden ist. Vergewissern Sie sich, dass die Netzsteckdose Strom liefert. Drücken Sie die Taste POWER am Fernsehgerät, um zu prüfen, ob die Fernbedienung richtig funktioniert. Wenn das Fernsehgerät angeht, lesen Sie den Abschnitt „Die Fernbedienung funktioniert nicht“ weiter unten. Überprüfen Sie die Kabelverbindungen. Unterbrechen Sie kurzzeitig alle Kabelverbindungen zwischen dem Fernsehgerät und den externen Geräten. Stellen Sie den Videoausgang Ihres externen Geräts (Kabel-/Satellitenreceiver, DVD-/Blu-ray-Player usw.) so ein, dass er zur Verbindung mit dem Fernsehgerät passt. Zum Beispiel: Wenn der HDMIAusgang des externen Geräts verwendet wird, schließen Sie es an den HDMI-Eingangs Ihres Fernsehers an. Stellen Sie sicher, dass die angeschlossenen Geräte eingeschaltet sind. Vergewissern Sie sich, dass die richtige Signalquelle für den Fernseher eingestellt ist. Drücken Sie dazu die Taste SOURCE auf der Fernbedienung. Schießen Sie das Netzkabel an, um das angeschlossene Gerät neu zu starten.

Die Fernbedienung funktioniert nicht.

Ersetzen Sie die Batterien der Fernbedienung, und achten Sie dabei auf die richtige Polung (+/-). Reinigen Sie das Sendefeld der Fernbedienung. Versuchen Sie, die Fernbedienung von 1,5 bis 1,8 Meter Entfernung aus direkt auf das TV-Gerät zu richten.

Die Fernbedienung des Kabel-/ Satellitenreceivers schaltet das Fernsehgerät nicht ein/aus oder regelt auch nicht die Lautstärke.

Programmieren Sie die Fernbedienung des Kabel-/Satellitenreceivers so, dass sie das Fernsehgerät anspricht. Den Code für SAMSUNG TV finden Sie in der Bedienungsanleitung für Ihren Kabel-/ Satellitenreceiver.

✎✎Der TFT-LED-Bildschirm enthält Unterpixel. Hierfür ist eine ausgefeilte Fertigungstechnologie erforderlich ist. Allerdings können ein paar zu helle oder zu dunkle Pixel auf der Bildfläche zu sehen sein. Diese Pixelfehler haben keinen Einfluss auf die Geräteleistung.

✎✎Sie können den optimalen Zustand Ihres Fernsehgeräts erhalten, indem Sie die aktuelle Firmware per USB von der Website (samsung.com → Support → Downloads) herunterladen.

Deutsch - 18 [UD6500-XN]BN68-03776E-00L04.indb 18

2011-05-09 오후 3:12:15

Liste der Funktionen Hervorragende digitale Schnittstelle und Netzwerkverbindung: Mit dem eingebauten digitalen HDTV-Tuner können Sie unverschlüsselte HDTV-Sendungen ohne zusätzlichen Kabel-/Satellitenreceiver empfangen.

3D Mit dieser aufregenden neuen Funktion können Sie Inhalte räumlich anzeigen.

SMART HUB Eine integrierte Sammelstelle für alle Inhalte •• Smart Hub hilft Ihnen bei der vielfältigen Auswahl Ihres Unterhaltungsprogramms. •• Dadurch können Sie Ihre Unterhaltung schnell und einfach über eine benutzerfreundliche Benutzeroberfläche steuern. •• Greifen Sie auf zahlreiche Anwendungen zu, die täglich neu hinzugefügt werden. •• Richten Sie Ihre Fernsehgerät nach Ihren Wünschen ein, indem Sie die Anwendungen gemäß Ihren Vorlieben gruppieren und sortieren.

AllShare™ AllShare™ verbindet Ihr Fernsehgerät und Ihre Samsung-Mobiltelefone bzw. -Geräte über ein Netzwerk miteinander.

Anynet+ (HDMI-CEC) Dabei handelt es sich um eine Funktion, mit der Sie alle angeschlossenen Samsung-Geräte, die Anynet+ unterstützen, mit der Fernbedienung für Ihr Samsung-Fernsehgerät steuern können.

Lagerung und Wartung

✎✎Wenn Sie Aufkleber auf dem Bildschirm des Fernsehgeräts anbringen, bleiben nach dem Entfernen Kleberückstände zurück. Entfernen Sie diese, bevor Sie fernsehen.

Sprühen Sie kein Wasser oder Reinigungsmittel direkt auf das Gerät. Jede Flüssigkeit, die in das Gerät eindringt, kann zu einer Funktionsstörung, einem Brand oder einem Stromschlag führen.

Reinigen Sie das Gerät mit einem weichen Tuch, das Sie vorher mit einer kleinen Menge Wasser anfeuchten.

Deutsch - 19 [UD6500-XN]BN68-03776E-00L04.indb 19

2011-05-09 오후 3:12:15

Befestigen des Fernsehgeräts an der Wand Achtung: Das Fernsehgerät kann hinfallen, wenn Sie daran ziehen, es schieben oder darauf klettern. Stellen Sie insbesondere sicher, dass sich keine Kinder an das Gerät hängen oder es aus dem Gleichgewicht bringen. Anderenfalls könnte das Gerät umkippen und zu schweren Verletzungen oder dem Tod führen. Beachten Sie alle Anweisungen der beigefügten Sicherheitshinweise. Noch mehr Stabilität und Sicherheit erreichen Sie, wenn Sie den Kippschutz installieren. Gehen Sie dazu folgendermaßen vor. So verhindern Sie, dass das Fernsehgerät umkippt 1. Stecken Sie die Schrauben durch die Halterungen und befestigen Sie sie fest an der Wand. Vergewissern Sie sich, dass die Schrauben gut halten.

✎✎Je nach Ausführung der Wand benötigen Sie zum Befestigen weiteres Material, wie z. B. Dübel.

✎✎Da die benötigten Halterungen, Schrauben und das Band nicht zum

Lieferumfang gehören, müssen Sie diese Teile gesondert erwerben. 2. Entfernen Sie die Schrauben in der Mitte auf der Rückseite des Fernsehgeräts. Setzen Sie diese Schrauben in die Halterungen ein, und befestigen Sie die Schrauben dann wieder am Fernsehgerät.

✎✎Die Schrauben werden möglicherweise nicht zusammen mit dem

Gerät geliefert. Kaufen Sie in diesem Fall Schrauben entsprechend den folgenden Angaben.

✎✎Daten der Schrauben

xx Bei einem 19 – 27-Zoll-Gerät: M4 xx Bei einem 32 – 75-Zoll-Gerät: M8 3. Verbinden Sie die Halterungen an der Wand und die Halterung am Fernsehgerät mit einem festen Kabel miteinander, und ziehen Sie es dann fest.

✎✎HINWEIS xx Stellen Sie das Fernsehgerät in der Nähe der Wand auf, damit es nicht nach hinten kippen kann. xx Es ist noch sicherer, wenn die Halterungen an der Wand niedriger als die Halterungen am Fernsehgerät sind.

xx Lösen Sie das Band, ehe Sie den Fernseher bewegen. 4. Kontrollieren Sie, ob alle Anschlüsse weiterhin fest verbunden sind. Prüfen Sie regelmäßig die Verbindungen auf Zeichen von Ermüdung oder Versagen. Bei Zweifeln hinsichtlich der Sicherheit Ihrer Halterungen wenden Sie sich an einen professionellen Installationsbetrieb.

Deutsch - 20 [UD6500-XN]BN68-03776E-00L04.indb 20

2011-05-09 오후 3:12:16

Technische Daten Anzeigeauflösung

Umgebungsbedingungen Betriebstemperatur Luftfeuchtigkeit (bei Betrieb) Temperatur (Lagerung) Luftfeuchtigkeit (Lagerung)

10° C bis 40° C (50°F a 104°F) 10% bis 80%, nicht kondensierend -20° C bis 45° C (-4 °F a 113 °F) 5 % bis 95 %, nicht kondensierend

Analog: B/G, D/K, L, I (je nach eingestelltem Land) Digital: DVB-T/DVB-C/DVB-S2

Fernsehnorm/Videosystem

Analog: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60 Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0

Drehbarer Fuß (Links / Rechts) Modellname

Bildschirmgröße Ton (Ausgang) Abmessungen (BxTxH) Gehäuse Mit Fuß

Gewicht Ohne Fuß Mit Fuß Modellname

Bildschirmgröße Ton (Ausgang) Abmessungen (BxTxH) Gehäuse Mit Fuß

Gewicht Ohne Fuß Mit Fuß

✎✎Änderungen der technischen Daten und des Geräte-Designs vorbehalten. ✎✎Die technischen Daten zur benötigten Netzspannung und zum Energieverbrauch finden Sie auf dem Etikett am Produkt.

¦¦ Empfehlung - Nur EU

✎✎Hiermit erklärt Samsung Electronics, dass dieses LED-Fernseher zu allen wesentlichen Anforderungen und sonstigen relevanten Bestimmungen der Direktive 1999/5/EC konform ist.

✎✎Die offizielle Konformitätserklärung finden Sie unter http://www.samsung.com. Wechseln Sie zu Support > Produktsuche, und geben Sie den Modellnamen ein.

✎✎Dieses Gerät ist ausschließlich für die Verwendung in geschlossenen Räumen geeignet. ✎✎Dieses Gerät kann in allen Ländern in der EU verwendet werden.

Deutsch - 21 [UD6500-XN]BN68-03776E-00L04.indb 21
