UN40B6000 - Téléviseur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Téléviseur LCD
Taille de l'écran	40 pouces
Résolution	1920 x 1080 pixels (Full HD)
Technologie d'affichage	LCD avec rétroéclairage LED
Rapport de contraste	50000:1
Fréquence de rafraîchissement	60 Hz
Connectivité	3 x HDMI, 2 x USB, 1 x Composite, 1 x Composante
Alimentation électrique	100-240 V, 50/60 Hz
Dimensions (L x H x P)	95,4 x 61,5 x 8,8 cm (sans pied)
Poids	12,5 kg (sans pied)
Fonctions principales	Mode Économie d'énergie, Mode Film, Mode Sport
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles auprès de revendeurs agréés
Normes de sécurité	Conforme aux normes CE, RoHS
Garantie	2 ans

FOIRE AUX QUESTIONS - UN40B6000 SAMSUNG

Pourquoi mon téléviseur SAMSUNG UN40B6000 ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché à la prise murale et au téléviseur. Assurez-vous que la prise murale fonctionne en testant avec un autre appareil.

Comment régler le son de mon téléviseur ?

Appuyez sur le bouton 'Menu' de la télécommande, sélectionnez 'Audio', puis ajustez le niveau de volume ou les paramètres de son selon vos préférences.

Pourquoi l'image de mon téléviseur est-elle floue ?

Vérifiez les connexions des câbles vidéo. Assurez-vous également que la source d'entrée est correctement configurée et que le signal vidéo est de bonne qualité.

Comment connecter mon téléviseur à Internet ?

Accédez au menu 'Réglages', sélectionnez 'Réseau', puis 'Configurer le réseau'. Choisissez votre réseau Wi-Fi et entrez le mot de passe si nécessaire.

Que faire si mon téléviseur ne trouve pas les chaînes ?

Assurez-vous que l'antenne ou le câble est correctement connecté. Accédez au menu 'Chaînes' et lancez une recherche automatique pour détecter les chaînes disponibles.

Comment réinitialiser mon téléviseur aux paramètres d'usine ?

Accédez au menu 'Réglages', sélectionnez 'Support', puis 'Réinitialisation'. Suivez les instructions pour confirmer la réinitialisation.

Pourquoi mon téléviseur s'éteint-il tout seul ?

Vérifiez si la fonction 'Minuterie de mise hors tension' est activée dans le menu des réglages. Si ce n'est pas le cas, cela pourrait être dû à un problème matériel nécessitant une assistance technique.

Comment mettre à jour le logiciel de mon téléviseur ?

Accédez au menu 'Réglages', sélectionnez 'Support', puis 'Mise à jour logicielle'. Choisissez 'Mettre à jour maintenant' pour rechercher les mises à jour disponibles.

Comment activer le mode économique d'énergie ?

Accédez au menu 'Réglages', sélectionnez 'Écran', puis 'Mode d'économie d'énergie' et activez-le pour réduire la consommation d'énergie.

Mon téléviseur affiche un message d'erreur, que faire ?

Notez le code d'erreur et consultez le manuel d'utilisation pour des explications et des solutions. Vous pouvez également contacter le service client de Samsung pour obtenir de l'aide.

MODE D'EMPLOI UN40B6000 SAMSUNG

Comment contacter Samsung dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.

Country	Customer Care Center 📞	Web Site	Address
CANADA	1-800-SAMSUNG(726-7864)	www.samsung.com/ca	Samsung Electronics Canada Inc., Customer Service 55 Standish Court Mississauga, Ontario L5R 4B2 Canada
			Samsung Electronique Canada Inc., Service à la Clientèle 55 Standish Court Mississauga, Ontario L5R 4B2 Canada
U.S.A	1-800-SAMSUNG(726-7864)	www.samsung.com/us	Samsung Electronics America, Inc. 105 Challenger Road Ridgefield Park, NJ 07660-0511

LED TVuser manual

imagine the possibilities

Antenas de par de cables planos de 300 Ω

Guide de l’utilisateur

Imaginez les possibilités

Merci d'avoir acheté un produit Samsung. Pour obtenir un service complet, veuillez enregistrer votre produit à:

www.samsung.com/register

Modèle ____ N° de série ____

Remarques importantes sur la garantie relative au format de l'image du téléviseur

☑ Voir le bon de garantie pour avoir plus d'information sur les conditions de garantie.

Le format écran large des écrans DEL (16:9, soit le rapport hauteur/largeur de l'image) est conçu principalement pour les vidéos plein écran à écran large. Les images affichées devraient être en format écran large 16:9 ou agrandi afin de remplir l'écran si votre modèle offre cette caractéristique et que les images sont constamment en mouvement. L'affichage des graphiques et images fixes, comme les barres noires des vidéos et des émissions de télévision en format standard non agrandi doit se limiter à 5 % du temps d'écoute hebdomadaire.

De plus, il faut limiter l'affichage d'images et de textes fixes, comme les rapports boursiers, les affichages de jeux vidéo, les logos des stations, les sites Web ou les images graphiques et les schémas des ordinateurs, tel qu'indiqué ci-dessus, et ce pour tous les téléviseurs. L'affichage d'images fixes qui ne respecte pas les directives ci-dessus peut causer un vieillissement inégal des écrans DEL en y créant des images fantômes subtiles mais permanentes. Pour éviter ce problème, faites varier les émissions et les images et regardez principalement des images plein écran en mouvement et non pas des images ou des barres foncées fixes.

Dans les modèles d'écran DEL qui offrent des caractéristiques de format d'image, utiliser ces commandes pour obtenir différents formats en plein écran. Prendre garde au choix des formats et à leur durée d'utilisation. Le vieillissement inégal de l'affichage DEL résultant du choix et de l'utilisation d'un format n'est pas couvert par la garantie limitée de Samsung; les images rémanentes en sont également exclues.

- États-Unis seulement

L'appareil qui accompagne ce guide de l'utilisateur est fabriqué sous licence en vertu de droits de propriété intellectuelle de certaines tierces parties. Ce produit est protégé en vertu des brevets américains suivants : 5 991 715, 5 740 317, 4 972 484, 5 214 678, 5 323 396, 5 539 829, 5 606 618, 5 530 655, 5 777 992, 6 289 308, 5 610 985, 5 481 643, 5 544 247, 5 960 037, 6 023 490, 5 878 080, et en vertu de la demande de brevet n° 2001-44713-A1 publiée aux États-Unis.

Cette licence permet aux consommateurs d'utiliser le contenu sous licence à des fins non commerciales. Aucun droit n'est accordé à l'égard d'une utilisation commerciale. Cette licence ne couvre aucun autre appareil que celui-ci et ne s'applique pas aux produits non pourvus d'une licence ni à tout processus conforme à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3 utilisé ou vendu de pair avec ce produit. La licence ne couvre que l'utilisation de cet appareil à des fins d'encodage et/ou de décodage de fichiers audio conformément à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3. Aucun droit n'est accordé en vertu de cette licence en ce qui a trait aux caractéristiques ou fonctions du produit qui ne sont pas conformes à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3.

- Autres pays

L'appareil qui accompagne ce guide de l'utilisateur est fabriqué sous licence en vertu de droits de propriété intellectuelle de certaines tierces parties. Cette licence permet aux consommateurs d'utiliser le contenu sous licence à des fins non commerciales. Aucun droit n'est accordé à l'égard d'une utilisation commerciale. Cette licence ne couvre aucun autre appareil que celui-ci et ne s'applique pas aux produits non pourvus d'une licence ni à tout processus conforme à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3 utilisé ou vendu de pair avec ce produit. La licence ne couvre que l'utilisation de cet appareil à des fins d'encodage et/ou de décodage de fichiers audio conformément à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3. Aucun droit n'est accordé en vertu de cette licence en ce qui a trait aux caractéristiques ou fonctions du produit qui ne sont pas conformes à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3.

- ÉNONCÉ DE GARANTIE LIMITÉE DE SAMSUNG ELECTRONICS POUR L'AMÉRIQUE DU NORD

Assujettie aux exigences, conditions, exclusions et limitations de la garantie limitée originale fournie avec les produits de Samsung Electronics (SAMSUNG) et les exigences, conditions, exclusions et limitations de la présente garantie, SAMSUNG offrira en plus un service de réparation sous garantie aux États-Unis pour les produits achetés au Canada et un service de réparation sous garantie au Canada pour les produits achetés aux États-Unis pendant la période de garantie précisée à l'origine et pour l'acheteur initial seulement.

Les réparations sous garantie décrites ci-dessus doivent être effectuées dans un centre de réparation agréé SAMSUNG. En plus de la présente garantie, la garantie limitée originale et une facture datée en tant que preuve d'achat doivent être présentées au centre de réparation. Le transport de l'appareil au et à partir du centre de réparation demeure la responsabilité de l'acheteur. Les conditions couvertes ne sont limitées qu'aux vices de matériaux et de fabrication dans des conditions d'utilisation normale. Sont exclues notamment les dispositions précisées à l'origine pour le service à domicile ou sur place, les durées de réparation minimale et maximale, les échanges ou remplacements, les accessoires, les options, les extensions ou les produits remplacés périodiquement.

Pour obtenir le nom d'un centre de réparation agréé Samsung, composez sans frais :

Aux États-Unis : 1-800-SAMSUNG (1-800-726-7864)

Au Canada : 1-800-SAMSUNG

Précautions à prendre durant l'affichage d'une image fixe

Une image fixe peut causer des dommages irrémédiables à l'écran du téléviseur.

- N'affichez pas d'image fixe sur l'écran DEL pendant plus de deux heures: cela pourrait causer une image rémanente. Cela pourrait provoquer une rémanence de l'image à l'écran. Cette rémanence de l'image est également appelée « brûlure de l'écran ». Pour éviter une telle rémanence de l'image à l'écran, réduisez la luminosité et le contraste de ce dernier lorsque vous laissez une image fixe affichée.

- Afficher l'écran DEL du téléviseur en format 4:3 pendant une longue période peut laisser des traces de bordures à gauche, à droite et au centre de l'écran, à cause de la différence d'émission de lumière sur l'écran. La lecture d'un DVD ou l'utilisation d'une console de jeu peut avoir un effet similaire sur l'écran. Les dommages qui précèdent ne sont pas couverts par la garantie.

- L'affichage d'images fixes provenant de jeux vidéo et d'ordinateurs au-delà d'une certaine période peut provoquer une rémanence partielle. Pour éviter cela, réduisez la « luminosité » et le « contraste » durant l'affichage d'images fixes.

TABLE DES MATIÈRES

CONFIGURATION DE VOTRE TÉLÉVISEUR

■ Liste des caractéristiques .... 2
■ Accessoires .... 2
■ Affichage du panneau de configuration .... 3
■ Affichage de la télécommande .... 4
■ Insertion des piles dans la télécommande .... 5
■ Affichage des menus....5
■ Fonction Prêt à l'emploi....7

CONNEXIONS

■ Connexion d'antennes VHF et UHF 8

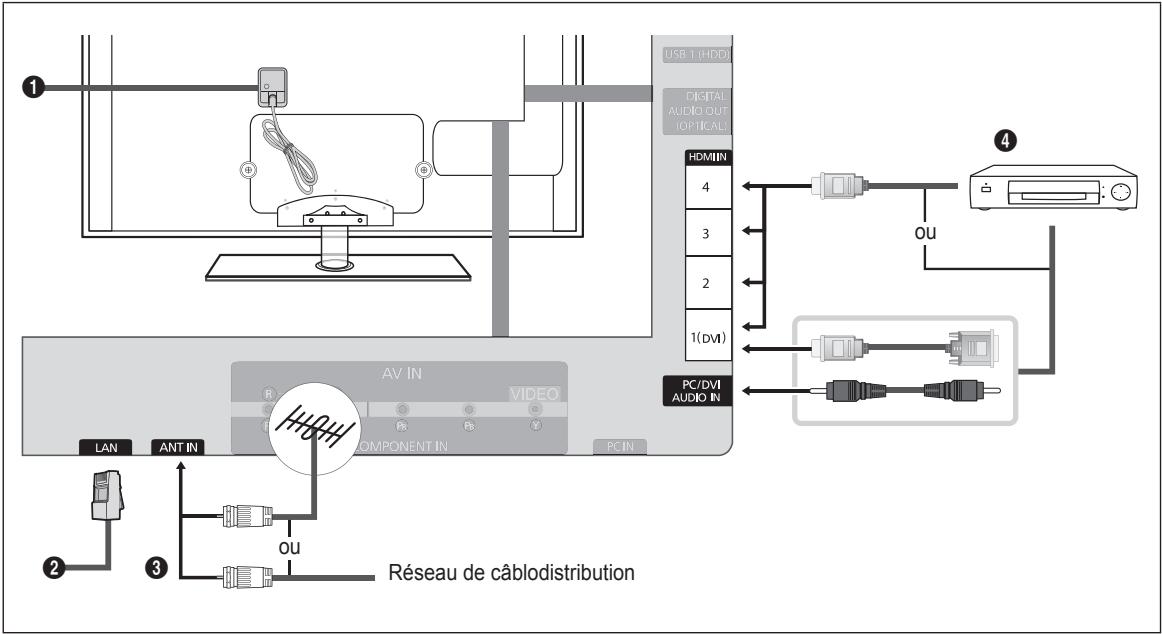

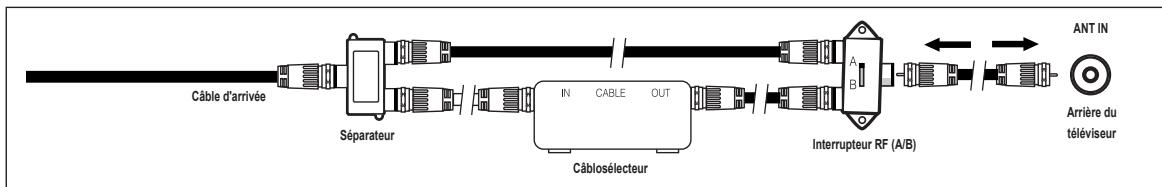

■ Connexion pour la câblodiffusion....9

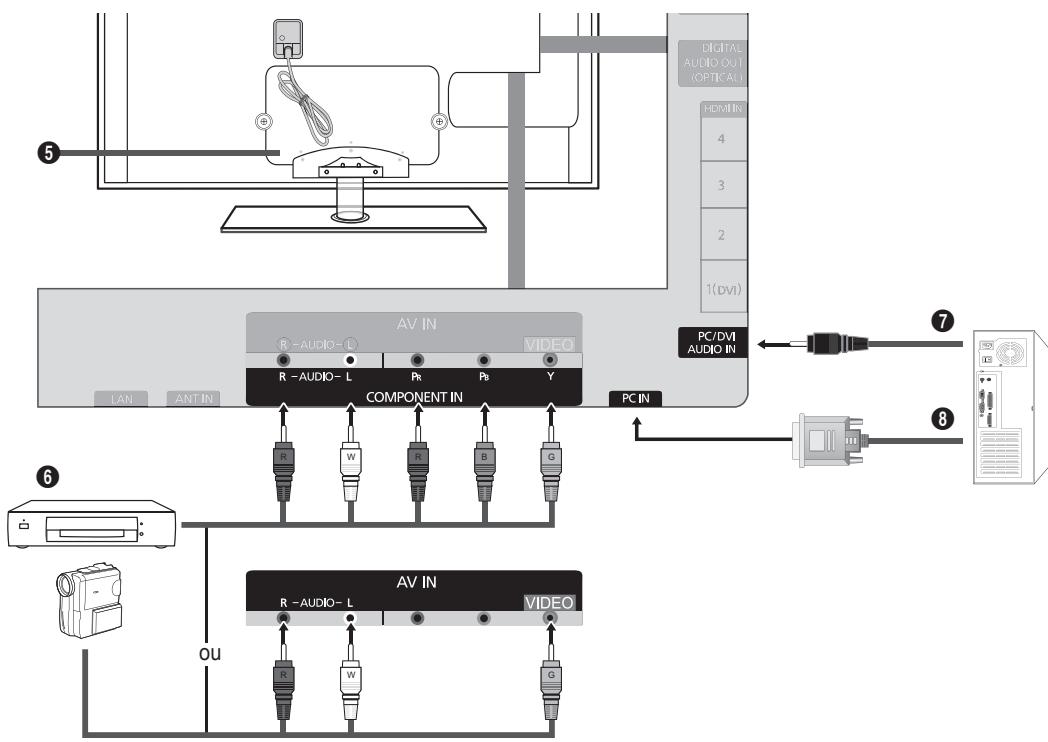

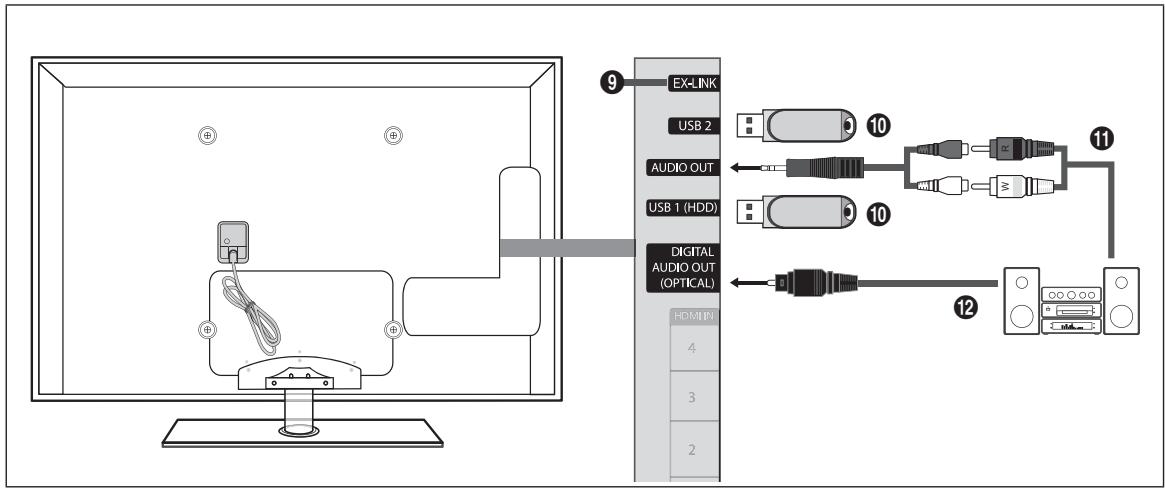

■ Affichage du panneau de branchement.... 10

CHAÎNE

■ Menu des canaux .... 13
■ Gestion des canaux.... 14


■ Configuration du menu Image 16
■ Visionnement Image sur Image 20
■ Utilisation du téléviseur comme écran PC 21

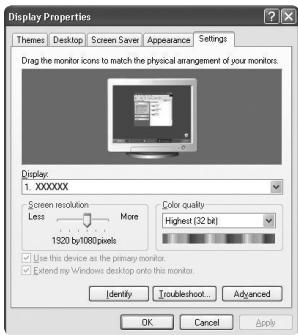

■ Configuration du téléviseur avec un PC 22

SON

■ Configuration du menu Son....23

CONFIGURATION

■ Configuration du menu de configuration.... 25
■ Réglage de l'horloge....28

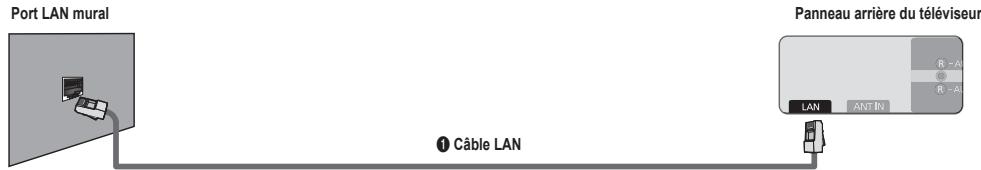

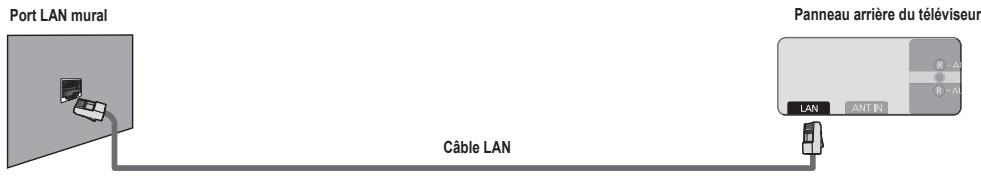

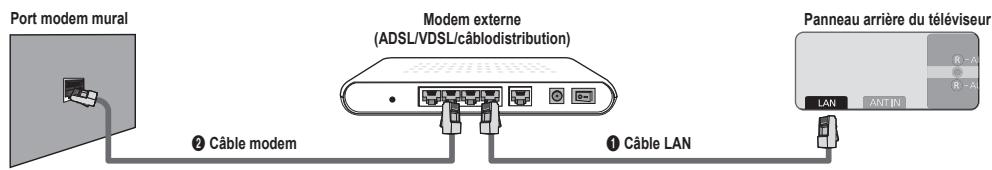

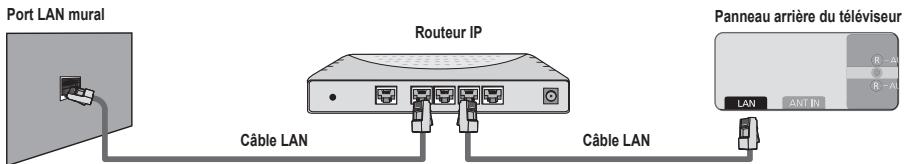

■ Connexion au réseau .... 30

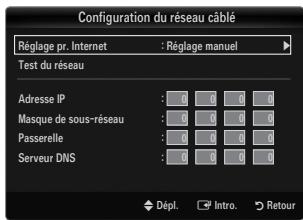

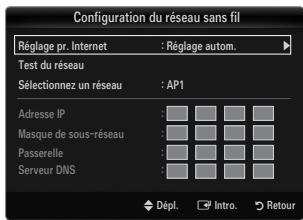

■ Configuration du réseau 33

ENTRÉE / SUPPORT TECHNIQUE

■ Menu Input....36
■ Support technique .... 36

MEDIA PLAY (USB)

■ Connecting a USB Device 38
■ Fonction Media Play 39

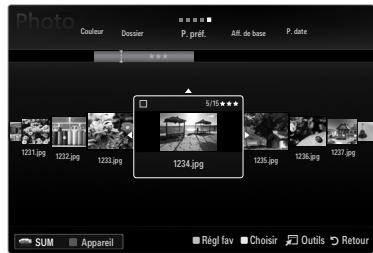

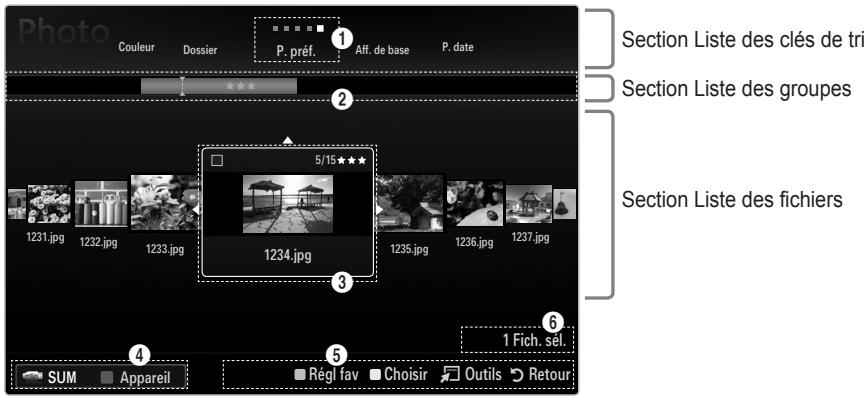

■ Classement de la liste des photos....41

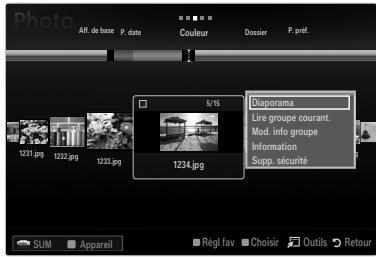

■ Options du menu Liste des photos 42

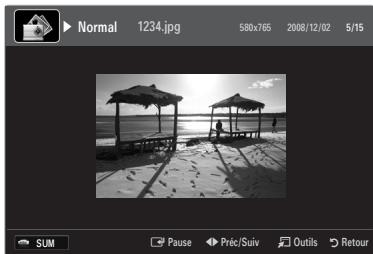

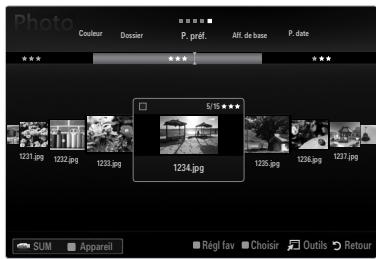

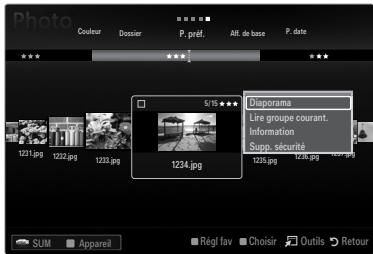

■ Lecture d'une photo ou d'un diaporama 43

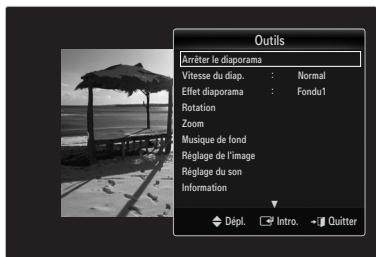

■ Options du menu Diaporama....44

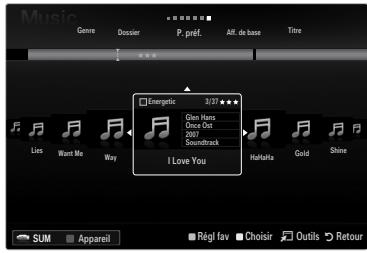

■ Classement de la liste de musique....46
■ Options du menu Liste de fichiers musicaux 47

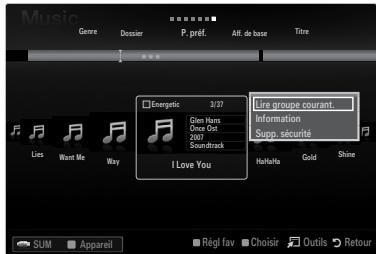

■ Lecture musicale 48
■ Options du menu Lecture de la musique....49

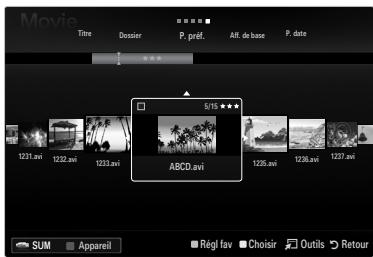

■ Classement de la liste des films .... 49
■ Options du menu Liste des films .... 50

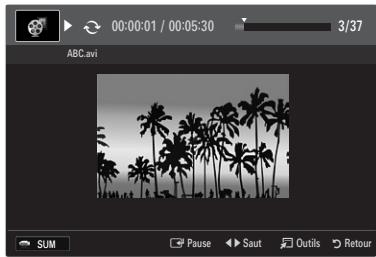

■ Lecture d'un fichier film....50
■ Options du menu Lecture de film....53

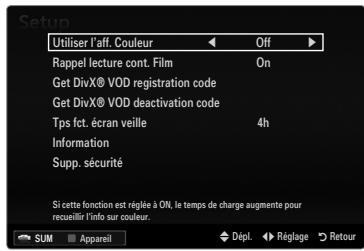

■ Utilisation du menu Setup....54

ANYNET+

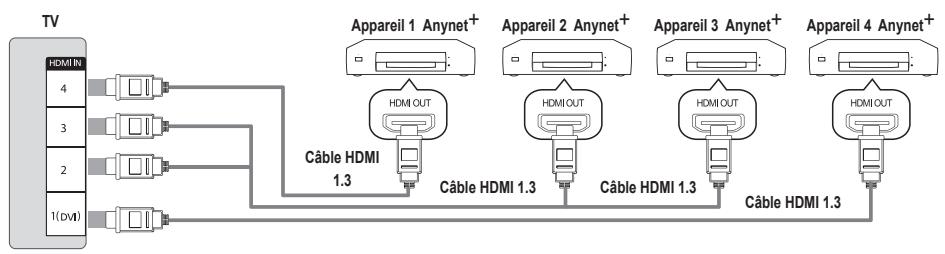

■ Branchement d'appareils Anynet ^+ 55
■ Configuration de la fonction Anynet ^+ 56
■ Permutation entre appareils Anynet ^+ 56
■ Enregistrement 57

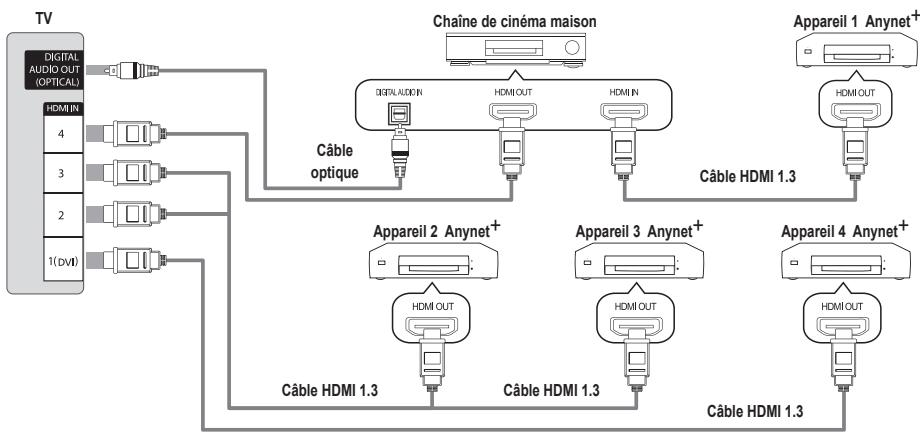

■ Écoute par l'intermédiaire d'un récepteur (chaîne de cinéma maison).. 57
■ Dépannage de la fonction Anynet ^+ 58

INFOLINK

■ Utilisation du service InfoLink 59

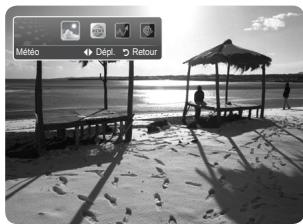

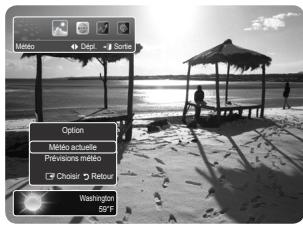

■ Utilisation de l'objet Weather Service 59

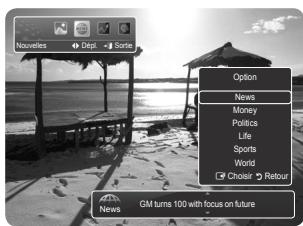

■ Utilisation de l'objet News Service....60

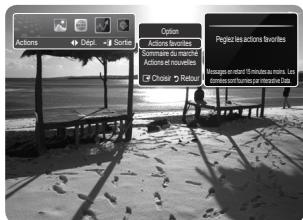

■ Utilisation de l'objet Stock Service....60
■ Configuration d'InfoLink....61

RECOMMANDATIONS

■ Dépannage 62

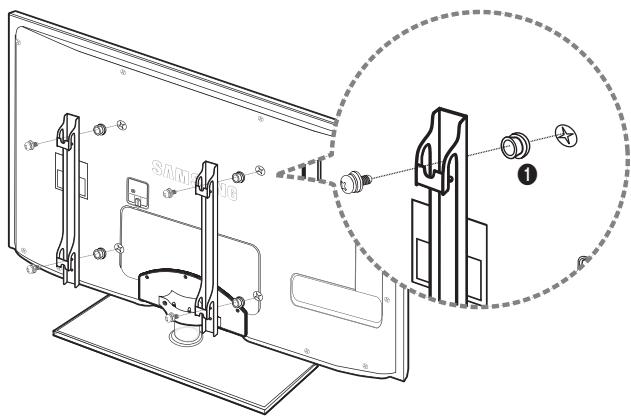

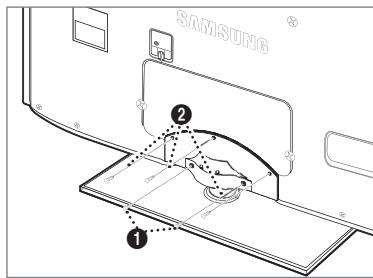

■ Installation du support 63
■ Retrait du support....63

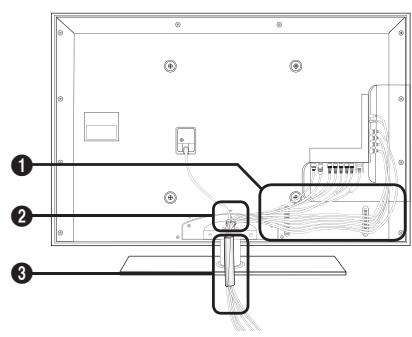

■ Disposition des câbles....64

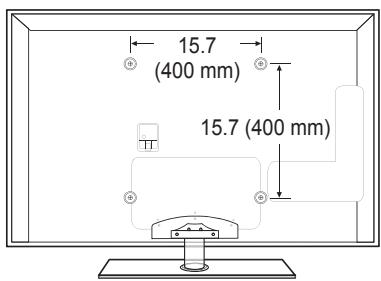

■ Spécifications de l'ensemble d'installation murale (VESA) ...... 65
■ Préparation avant l'installation de l'ensemble de fixation murale .... 66
■ Utilisation du verrou antivol Kensington 66

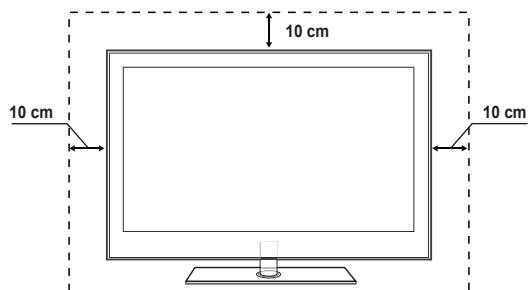

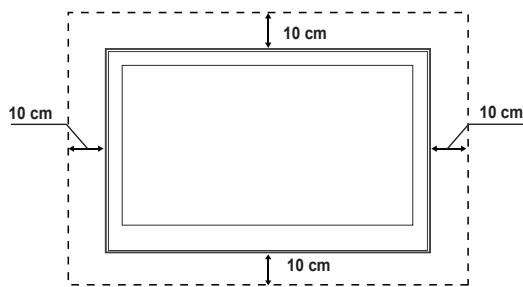

■ Sécurisation de l'espace d'installation....66

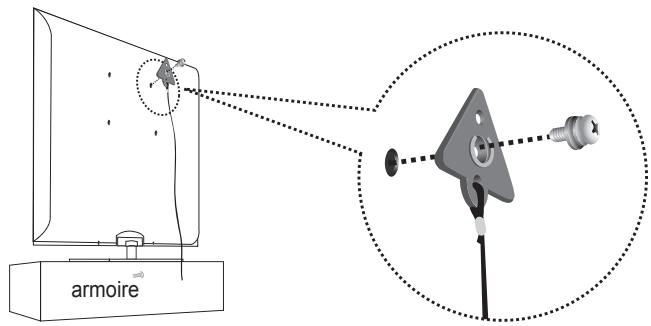

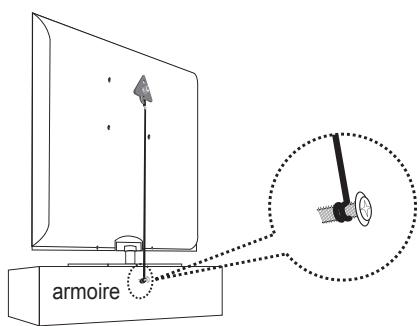

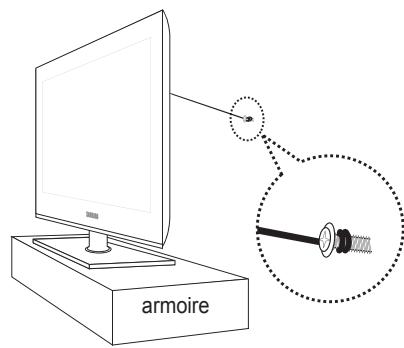

■ Stabilisation du téléviseur par rapport au mur ou une armoire...... 67
■ Spécifications 68

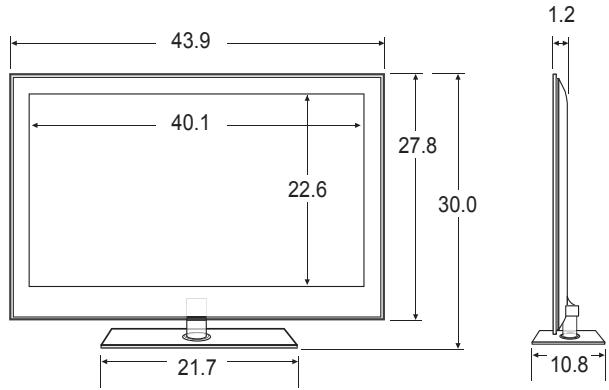

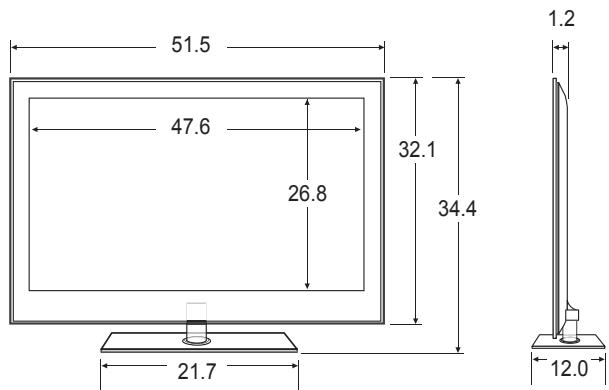

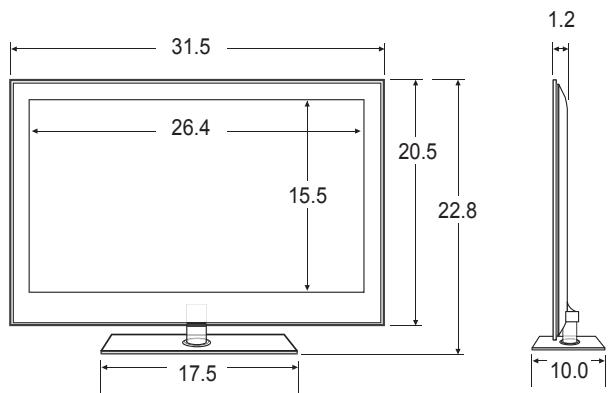

■ Dimensions....70

Licence

TruSurround HD, SRS et le symbole (●) sont des marques de commerce de SRS Labs, Inc. La technologie TruSurround HD est intégrée sous licence de SRS Labs, Inc.

DOLBY®

DIGITAL

Fabriqué sous licence par Dolby Laboratories. Dolby et le symbole en forme de double D sont des marques déposées de Dolby Laboratories.

Certifié DivX® pour la lecture de vidéos DivX®, y compris le contenu payant.

Symboles

CONFIGURATION DE VOTRE TÉLÉVISEUR

Pour utiliser votre téléviseur, vous devez d'abord le configurer en fonction de votre environnement.

Les figures et illustrations de ce guide de l'utilisateur ne sont fournies qu'à titre de référence. Elles peuvent différer du produit réel. La conception et les caractéristiques techniques du produit peuvent être modifiées sans préavis afin d'en améliorer la performance.

Liste des caractéristiques

• Paramètres d'image modifiables pouvant être stockés dans la mémoire du téléviseur.

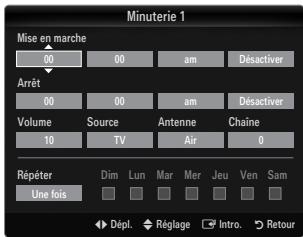

• Minuterie automatique pour allumer ou éteindre le téléviseur.
• Minuterie de mise en veille spéciale.
• Connexion HDMI/DVI entre votre PC et ce téléviseur.
  • Excellente qualité d'image.
• La technologie SRS TruSurround HD offre un son ambiophonique.
• Media Play: Lecture de fichiers musicaux, photo et film enregistrés sur un dispositif USB.

- Interface numérique et de réseau exceptionnelle. Grâce au syntoniseur numérique HD intégré, l'écoute d'émissions HD sans abonnement ne nécessite pas de câblosélecteur ni de récepteur satellite.

Accessoires

Télécommande (BN59-00850A) et piles (AAA x 2)	Chiffon de nettoyage(BN63-01798B)	Carte de garantie /Guide de sécurité
(M8xL19)
Support pour téléviseur et vis (X1)(BN96-10788B)(Selon le modèle)	Câble métallique de support(BN61-05596A)(Selon le modèle)	Support porte-fil(BN61-05491A)
Anneau de support (4ea)(BN61-05280A)	Porte-fil (3ea)(BN61-05373A)	Panneau arrière(UN32B6000: BN63-05854A)(UN40B6000: BN63-05654A)(UN46B6000: BN63-05654A)(UN55B6000: BN63-05654A)
(M4xL10)	(M4xL12)
Vis de support (X5)(6003-000337)UN32B6000, UN40B6000, UN46B6000	Vis de support (X4)(6003-001003)UN32B6000

Assurez-vous que votre téléviseur DEL comprend les éléments suivants. S'il en manque, communiquez avec votre détaillant.
La forme et la couleur des accessoires peuvent varier selon le modèle.

La couleur et la forme du produit peuvent varier en fonction du modèle.

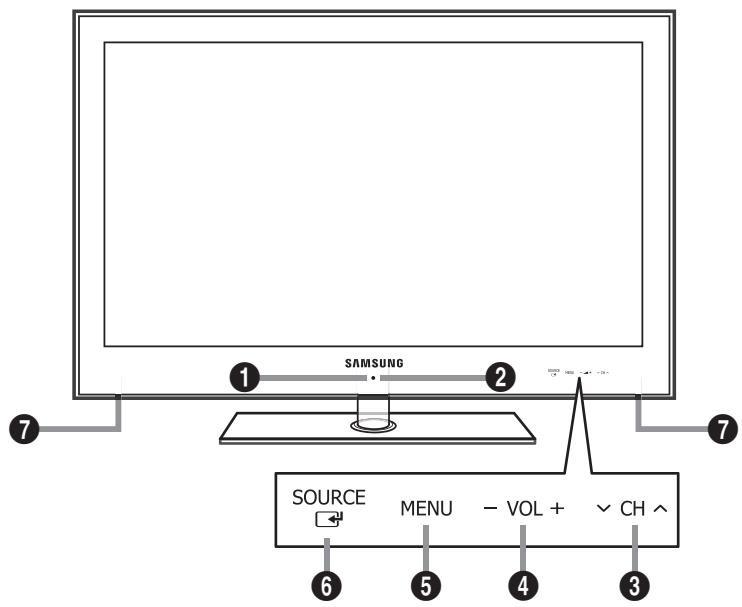

Les touches du panneau avant s'activent par effleurement.

SAMSUNG SOURCE MENU - VOL + CH ^

① CAPTEUR DE LA TÉLÉCOMMANDE: Dirigez la télécommande vers cet endroit du téléviseur.
② ⏻ (ALIMENTATION): Appuyez sur cette touche pour mettre le téléviseur sous tension et hors tension.
3 √ CH ∧: Appuyez sur cette touche pour changer de canal. Dans le menu à l'écran, utiliser les touches √ CH ∧ de la même manière que les touches ▼ et ▲ de la télécommande.
4 —VOL+: Appuyez sur cette touche pour augmenter ou réduire le volume. Dans le menu à l'écran, les touches —VOL+ ont la même fonction que les touches ◀ et ▶ de la télécommande.
⑤ MENU: Appuyez sur cette touche pour afficher à l'écran le menu des fonctions du téléviseur.
6 SOURCE 📋: Appuyez sur cette touche pour passer d'une source d'entrée à une autre. Dans le menu à l'écran, cette touche a la même fonction que la touche ENTER 📋 de la télécommande.
7 HAUT-PARLEURS

Vous pouvez utiliser la télécommande à une distance maximale du téléviseur d'environ 7 m.
Une lumière intense peut affecter le bon fonctionnement de la télécommande.

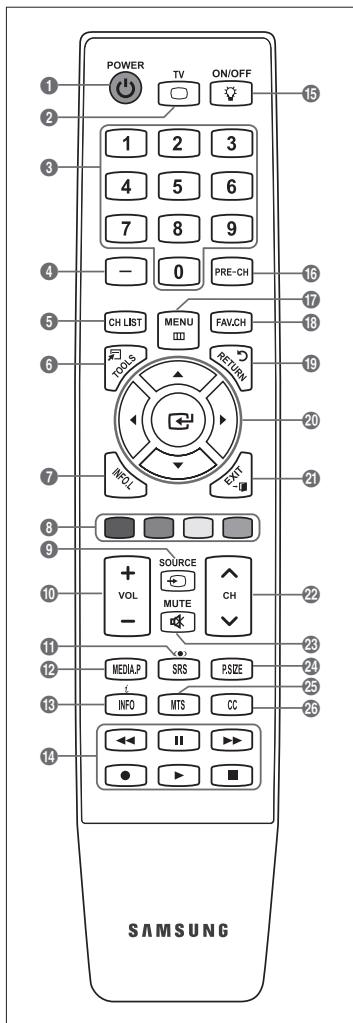

La couleur et la forme du produit peuvent varier en fonction du modèle.

1 POWER : Permet de mettre le téléviseur sous tension et hors tension.

② TV : Permet de sélectionner directement le mode TV.

③ TOUCHES NUMÉRIQUES : Ces touches servent à changer de canal.

4 —: Appuyez sur cette touche pour sélectionner des canaux supplémentaires (numériques) diffusés par une même station. Par exemple, pour sélectionner le canal « 54-3 », appuyez sur « 54 », puis sur ‘—’ et sur « 3 ».

⑤ CH LIST : Sert à afficher la liste des canaux à l'écran.

6 TOOLS : Sert à sélectionner rapidement les fonctions fréquemment utilisées.

7 INFO.L: Appuyez ici pour utiliser les services de nouvelles, de cotes boursières et de prévisions météorologiques accessibles grâce au réseau Samsung.

8 TOUCHES DE COULEUR : Appuyez sur ces touches dans les menus Liste des canaux, Media Play, etc.

9 SOURCE: Appuyez sur cette touche pour afficher et choisir les sources vidéo disponibles.

10 -VOL+ : Appuyez sur cette touche pour augmenter ou réduire le volume.

11 SRS: Appuyez sur cette touche pour sélectionner le mode SRS TruSurround HD.

12 MEDIA.P: Appuyez sur cette touche pour lire des fichiers musicaux, des images et des films.

13 INFO: Appuyez sur cette touche pour afficher de l'information à l'écran.

14 Appuyez sur ces touches en modes Media Play et Anynet ^+ . (☐: Cette télécommande commande l'enregistrement sur les enregistreurs Samsung dotés de la fonction Anynet ^+ )

15 ON/OFF 📋 : Appuyez sur la touche ON/OFF 📋 pour activer et désactiver le rétroéclairage. Lorsque la télécommande est activée et que vous appuyez sur une de ses touches, ces dernières sont rétroéclairées pendant un moment. (L'utilisation de la télécommande lorsque la touche de rétroéclairage ON/OFF 📋 est réglée à marche réduit la durée de vie des piles.)

16 PRE-CH : Permet de revenir au canal écouté précédemment.

⑰ MENU : Affiche le menu à l'écran principal.

18 FAV.CH : Appuyez sur cette touche pour naviguer entre les canaux favoris.

19 RETURN : Permet de retourner au menu précédent.

20 HAUT ▲ / BAS ▼ / GAUCHE ◀ / DROIT ▶ / ENTER 📄 : Sert à sélectionner des articles de menus affichés et à modifier les valeurs des menus.

21 EXIT : Appuyez sur cette touche pour quitter un menu.

22 √ CH ∧ : Appuyez sur cette touche pour changer de canal.

23 MUTE 📣 : Appuyez sur cette touche pour couper le son temporairement.

24 P.SIZE: Permet de choisir le format de l'image.

25 MTS: Appuyez sur cette touche pour choisir entre les modes stéréo, mono ou diffusion SAP (seconde piste audio).

26 CC: Appuyez sur cette touche pour régler la fonction de sous-titrage.

POWER TV ON/OFF 1 2 3 4 5 6 7 8 9 - 0 PRE-CH 5 CH LIST MENU FAV.CH 6 DOOL S RETURN 7 INFCL EAT 8 SOURCE VOL MUTE CH 9 + 10 CH 11 MEDIA.P SRS P.SIZE 12 INFO MTS CC 13 SAMSUNG

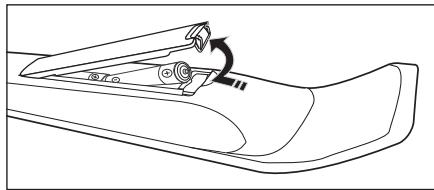

1. Soulevez le couvercle à l'arrière de la télécommande, tel qu'illustré.
2. Insérez deux piles AAA dans la télécommande.

Assurez-vous de faire correspondre les pôles + et – des piles avec le schéma situé dans le compartiment.

1. Replacez le couvercle.

Retirez les piles et rangez-les dans un endroit frais et sec si vous n'utilisez pas la télécommande pendant une longue période. (Si le téléviseur est utilisé de façon normale, les piles ont une durée de vie d'environ un an.)

Si la télécommande ne fonctionne pas, vérifiez ce qui suit :

• Le téléviseur est-il sous tension?
• Les pôles + et - des piles sont-ils inversés?
• Les piles sont-elles à plat?
• Y a-t-il une panne de courant? Le cordon d'alimentation est-il débranché?
• Y a-t-il une lampe fluorescente ou un néon à proximité?

Avant d'utiliser le téléviseur, suivez les étapes ci-dessous pour apprendre comment naviguer dans les menus et sélectionner et ajuster différentes fonctions.

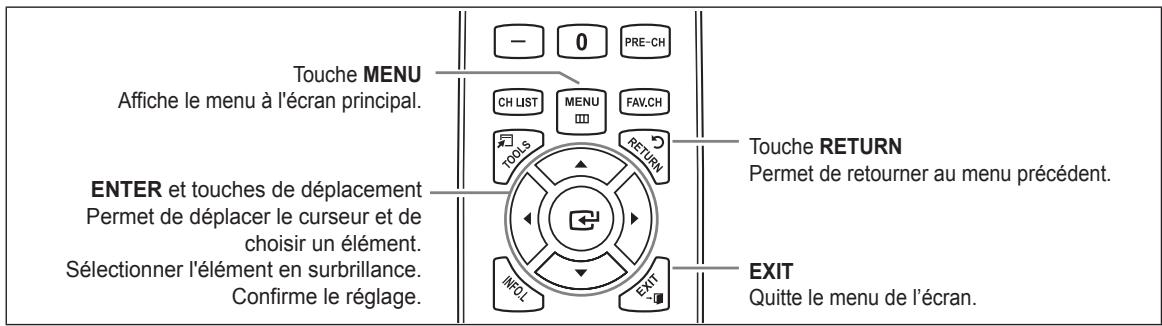

Touche MENU Affiche le menu à l'écran principal. ENTER et touches de déplacement Permet de déplacer le curseur et de choisir un élément. Sélectionner l'élément en surbrillance. Confirme le réglage. - 0 PRE-CH CH LIST MENU FAV.CH TOOLS RETURN INFOL EXIT Touche RETURN Permet de retourner au menu précédent. EXIT Quitte le menu de l'écran.

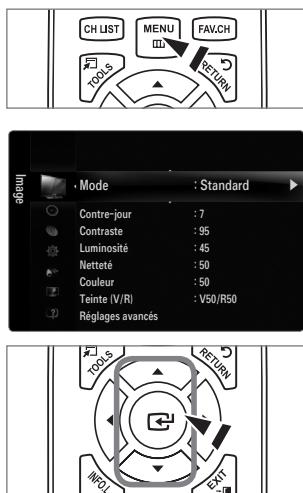

Utiliser l'affichage à l'écran OSD (On Screen Display)

La méthode d'accès varie en fonction du menu sélectionné.

1. Appuyez sur la touche MENU.

2. Le menu principal apparaît à l'écran. La partie gauche du menu comprend des icônes : Image, Son, Chaîne, Configuration, Entrée, Application, Support technique.

3. Appuyez sur la touche ▲ ou ▼ pour sélectionner une icône.

CH LIST MENU FAV.CH TOOLS RETURN MODE : Standard Contre-jour : 7 Contraste : 95 Luminosité : 45 Netteté : 50 Couleur : 50 Teinte (V/R) : V50/R50 Réglages avancés TOOLS RETURN INFOLI RETURN

1. Ensuite, appuyez sur ENTER pour accéder au sous-menu de l'icône.

2. Appuyez sur la touche ▲ ou ▼ pour sélectionner le sous-menu de l'icône.

3. Appuyez sur la touche ◀ ou ▶ pour augmenter ou réduire la valeur d'un élément particulier. Le réglage du menu OSD varie en fonction du menu sélectionné.

4. Appuyez sur ENTER pour terminer la configuration. Appuyer sur la touche EXIT pour quitter.

Mode : Standard - Contre-jour : 7 Contraste : 95 Luminosité : 45 Netteté : 50 Couleur : 50 Teinte (V/R) : V50/R50 Réglages avancés Options d'image

Contre-jour 7 Dépl. Réglage Intro. Retour Icône Aide

Au moment de la mise sous tension initiale du téléviseur, les paramètres de base sont automatiquement réglés. D'autres sont réglés en cours d'utilisation. POWER CHINESE

1. Appuyez sur la touche POWER ⏻ de la télécommande.

Vous pouvez également appuyer sur la touche POWER ⏻ du téléviseur.
Le message Select Language of the OSD. s'affiche.

1. Appuyez sur ENTER ▼. Appuyez sur la touche ▲ ou ▼ pour sélectionner la langue, suivie de la touche ENTER ▼. Le message Choisir « Util. à domicile » pour un téléviseur à la maison. s'affiche.

2. Utilisez la touche ◀ ou ▶ pour choisir Démo magasin ou Util. à domicile. Appuyez ensuite sur ENTER ↙. Le message Mémoriser une source d'antenne. s'affiche.

Nous vous recommandons de régler le téléviseur au mode Util. à domicile afin d'obtenir la meilleure image possible à votre domicile.
Démo magasin ne doit être utilisé qu'en magasin.
Si l'appareil est réglé par inadvertance au mode Démo magasin et que vous voulez revenir au mode Util. à domicile (Standard) : appuyez sur la touche de volume du téléviseur. Lorsque le réglage du volume est affiché à l'écran, appuyez sur la touche MENU du téléviseur pendant cinq secondes.

1. Utilisez la touche ▲ ou ▼ pour mémoriser les canaux de la connexion sélectionnée. Appuyez sur ENTER pour sélectionner Démarrer.

Air : signal d'antenne de type air. / Câble : signal d'antenne de type câble. / Auto : signaux d'antenne de type « air » et « câble ».
En mode Câble, vous pouvez sélectionner la source de signal appropriée parmi STD, HRC et IRC en appuyant sur la touche ▲, ▼, ◀ ou ▶, puis sur la touche ENTER. Dans le cas d'un signal de câble numérique, sélectionnez la source de signal pour une diffusion analogique et numérique. Communiquez avec votre câblodistributeur local pour déteminer le type de système de câble de votre région.

1. Appuyez sur ENTER pour sélectionner l'option Démarrer. La mémorisation des canaux disponibles commence.

Pour arrêter la recherche avant la fin, Appuyez sur ENTER ↩ lorsque l'option Arrêt est sélectionnée.
Une fois tous les canaux mémorisés, le téléviseur commence à éliminer les canaux brouillés. Puis le menu Auto program s'affiche de nouveau. Appuyez sur ENTER lorsque la mémorisation des canaux est terminée. Le message Régler le mode horloge. s'affiche.

1. Appuyez sur ENTER 📄. Appuyez sur la touche ▲ ou ▼ pour sélectionner Auto, puis sur la touche ENTER 📄. Le message Régler à l'heure avancée. s'affiche. Si vous choisissez Manuel, le message Régler la date et l'heure du jour s'affiche.
2. Appuyez sur la touche ▲ ou ▼ pour sélectionner Off, On ou Auto, puis sur la touche ENTER ↗.
3. Appuyez sur la touche ▲ ou ▼ pour mettre en surbrillance votre fuseau horaire. Appuyez sur ENTER 📄. Si vous recevez un signal numérique, l'horloge se règle automatiquement. Dans le cas contraire, reportez-vous à la rubrique « Réglage de l'horloge » pour savoir comment régler l'horloge. (voir pages 28\~29)
4. La description de la méthode de branchement assurant que la meilleure qualité HD s'affiche. Vérifiez la description et appuyez sur la touche ENTER.
5. Le message En mode diffusion. s'affiche. Appuyer sur la touche ENTER ↩ lorsque terminé.

Si vous souhaitez réinitialiser ce paramètre...

1. Appuyez sur la touche MENU pour afficher le menu. Appuyez sur la touche ▲ ou ▼ pour sélectionner Configuration, puis sur ENTER ↙.
2. Appuyez sur ENTER de nouveau pour choisir Prêt à l'emploi.

La fonction Prêt à l'emploi n'est accessible qu'en mode TV.

POWER TV ON/OFF 1 2 3

Configuration Prêt à l'emploi Langue : Français Heure Mode Jeu : Off BD Wise : On Type de réseau : Câble Réglage du réseau V-Chip

Connexion d'antennes VHF et UHF

Si votre antenne comporte un câble semblable à celui de l'illustration de droite, reportez-vous à 'Antennes avec câble bipolaire plat de 300 Ω', ci-dessous.

Si votre antenne est dotée d'un câble semblable à celui de l'illustration de droite, reportez-vous à la section 'Antenne équipée de câbles ronds 75 Ω'.

Si vous avez deux antennes, voir 'Antennes VHF et UHF séparées'.

Antennes avec câble bipolaire plat de 300 Ω

Si vous utilisez une antenne de toit ou des 'oreilles de lapin' pourvus d'un câble bipolaire plat de 300 Ω, suivez les instructions ci-dessous.

1. Placez les fils du câble bipolaire sous les vis de l'adaptateur de 300-75 Ω (non fourni). Utilisez un tournevis pour serrer les vis.

2. Branchez l'adaptateur à la borne ANT IN à l'arrière du téléviseur.

Antennes avec câble rond de 75 Ω

Branchez le câble de l'antenne à la borne ANT IN à l'arrière du téléviseur.

ANT IN

Antennes VHF et UHF séparées

Si vous disposez de deux antennes séparées pour votre téléviseur (une VHF et une UHF), vous devez combiner leurs signaux avant de les brancher au téléviseur. Cette procédure exige un multiplexeur-adaptateur (disponible dans la plupart des magasins d'électronique).

1. Branchez les deux câbles des antennes au multiplexeur.

2. Branchez le multiplexeur à la prise ANT IN située au bas du panneau arrière.

UHF VHF

UHF VHF ANT IN

Pour effectuer le branchement du service de câblodiffusion, procédez comme suit.

Câble sans câblosélecteur

Branchez le câble d'arrivée à la borne ANT IN à l'arrière du téléviseur.

Comme ce téléviseur est doté d'un convertisseur, il est inutile d'ajouter un câblosélecteur pour écouter les canaux débrouillés.

ANT IN

Branchement à un câblosélecteur servant à débrouiller tous les canaux

1. Repérez le câble connecté à la prise ANT OUT du câblosélecteur.
   Cette prise peut porter la mention 'ANT OUT', 'VHF OUT' ou simplement 'OUT'.

1. Branchez l'autre extrémité de ce Câble à la prise ANT IN située à l'arrière de la télévision.

ANT IN

Branchement d'une boîte de jonction servant à décrypter certaines canal

Si votre boîte de jonction ne décrypte que certaines canal (comme les canal dites 'premium'), suivez les instructions ci-dessous. Pour ce faire, vous avez besoin d'un séparateur bidirectionnel, d'un interrupteur RF (A/B) et de quatre longueurs de Câble coaxial. (Ces articles sont disponibles dans la plupart des magasins d'électronique.)

Câble d'arrivée Séparateur IN CABLE OUT Câblosélecteur Interrupteur RF (A/B) ANT IN Arrière du téléviseur

1. Localisez et débranchez le Câble branché à la prise ANT IN de votre boîte de jonction.
   Cette prise peut s'appeler 'ANT IN', 'VHF IN' ou simplement 'IN'.
2. Branchez ce Câble à un séparateur bidirectionnel.
3. Branchez un Câble de RF entre une des prises OUTPUT du séparateur et la prise IN de la boîte de jonction.
4. Branchez un Câble de RF entre la prise ANT OUT de la boîte de jonction et la prise B.IN de l'interrupteur RF (A/B).
5. Branchez un autre Câble entre l'autre prise OUT du séparateur et la prise A.IN de l'interrupteur RF (A/B).
6. Connectez le dernier Câble RF entre la borne OUT du commutateur RF (A/B) et la borne ANT IN située à l'arrière du téléviseur.

Après avoir établi cette connexion, réglez l'interrupteur A/B en position "A" pour regarder les canal normales. Placez l'interrupteur A/B en position 'B' pour une regarder les canal cryptées. (Lorsque vous placez l'interrupteur A/B sur "B", vous devez syntoniser votre télévision sur la canal de sortie de la boîte de jonction qui est habituellement la canal 3 ou 4.)

La couleur et la forme du produit peuvent varier en fonction du modèle.
    note right of B: AV IN
    note left of B: AV IN
    note right of C: PC/DVI
    note bottom of B: PC/DVI
    note top of C: HDMI
    note bottom of B: AU
    note bottom of C: OU
    note bottom of B: LAN ANT IN
    note bottom of C: PC/IN
    note top of B: HDMI
    note bottom of C: AU

① ENTRÉE D'ALIMENTATION

Sert à brancher le cordon d'alimentation fourni.

Selon le modèle, l'emplacement de l'ENTRÉE D'ALIMENTATION peut être différent.

② LAN

Branchez un câble LAN à ce port pour établir une connexion au réseau.

③ ANT IN

Sert à brancher à une antenne ou au service de câblodiffusion.

Utilisez le câble d'antenne dont le diamètre ne dépasse pas 14 mm (0.55 po).

④ HDMI IN 1(DVI), 2, 3, 4 / PC/DVI AUDIO IN

À brancher à la prise HDMI d'un appareil doté d'une sortie HDMI.

Aucune connexion audio n'est nécessaire entre deux appareils HDMI.
Utilisez un câble HDMI plus petit que 14 mm (0.55 po).
Qu'est-ce que le mode HDMI?

• HDMI ou (high-definition multimedia interface) est une interface permettant la transmission de signaux numériques audio et vidéo à l'aide d'un seul câble.
• La différence entre les interfaces HDMI et DVI réside dans le fait qu'un appareil HDMI est plus petit et qu'il est doté du composante de codage HDCP (High Bandwidth Digital Copy Protection).

Le téléviseur peut n'émettre aucun son et les couleurs des images peuvent être anormales lorsqu'un lecteur DVD/Blu-ray, un câblosélecteur ou un récepteur satellite (boîtier décodeur) comporte une version HDMI antérieure à 1.3. Lorsque vous branchez un câble HDMI doté d'une version antérieure et qu'aucun son n'est émis, branchez le câble HDMI à la prise HDMI IN 1(DVI) et les câbles audio aux prises PC/DVI AUDIO IN situées à l'arrière du téléviseur. Le cas échéant, communiquez avec la société qui a fourni le lecteur DVD/Blu-ray, le câblosélecteur ou le récepteur satellite (boîtier décodeur) afin de confirmer la version HDMI, puis demandez une mise à niveau.

Les câbles HDMI autres que ceux de version 1.3 peuvent provoquer un papillotement ou une absence d'image.

Utilisez la prise d'entrée HDMI IN 1(DVI) pour faire une connexion DVI vers un appareil externe. Utilisez un câble DVI vers HDMI ou un adaptateur DVI-HDMI (DVI vers HDMI) pour la connexion vidéo et les prises PC/DVI AUDIO IN pour la sortie audio. Il faut utiliser la prise d'entrée HDMI IN 1(DVI) dans le cas d'un branchement au câble HDMI/DVI.

Une connexion audio distincte doit être effectuée si vous effectuez une connexion par le biais de la prise DVI. Pour ce faire, utilisez un câble mini-prise stéréo 3.5 mm/2RCA.

⑤ VERROU KENSINGTON

Le verrou Kensington (en option) est un dispositif servant à immobiliser un appareil dans un endroit public. Si vous souhaitez utiliser un dispositif de verrouillage, communiquez avec le magasin où vous avez acheté le téléviseur.

L'emplacement du verrou Kensington peut varier en fonction du modèle.

⑥ COMPONENT IN / AV IN

À brancher à une composante vidéo/audio.

La prise d'entrée de composante COMPONENT IN sert également de prise d'entrée audio vidéo AV IN.

Faites correspondre la couleur du connecteur à celle de la prise au moment du branchement.
☐ Branchez le câble vidéo à la prise COMPONENT IN [Y/VIDEO] et le câble audio aux prises audio droite et gauche COMPONENT IN [R-AUDIO-L].
Si le magnétoscope est de type « mono » (non stéréo), il faut utiliser un connecteur en Y (non fourni) pour effectuer les connexions aux prises d'entrée audio droite et gauche du téléviseur. Il est également possible de brancher le câble à la prise « R ». Si le magnétoscope fonctionne en stéréo, deux câbles distincts doivent être branchés.
La couleur de la prise d'entrée AV IN [Y/VIDEO] (vert) ne correspond pas à la couleur du câble vidéo (jaune).

7 PC/DVI AUDIO IN

• Brancher à la prise de sortie audio du PC.
• Entrée audio DVI provenant d'appareils externes.

8 PC IN

Se branche à la prise de sortie vidéo du PC.

Si votre ordinateur prend en charge le branchement HDMI, vous pouvez relier cette prise aux bornes HDMI IN 1(DVI), 2, 3 ou 4.
Si votre ordinateur prend en charge un branchement DVI, vous pouvez relier cette prise à la borne HDMI IN 1(DVI) / PC/DVI AUDIO IN.

EX-LINK USB 2 AUDIO OUT USB 1 (HDD) DIGITAL AUDIO OUT (OPTICAL) HDMI IN 4 3 2 10 10 11 12

9 EX-LINK

Connecteur utilisé à des fins de réparation seulement.

⑩ USB1(HDD) / USB2

Connecteur pour les mises à niveau de logiciels, Media Play, etc.

Vous pouvez vous connecter sans fil au réseau Samsung à l'aide de l'adaptateur LAN sans fil de Samsung (vendu séparément).

Pour les USB HDD, utilisez le port USB1(HDD).
La mise sous tension du téléviseur lorsqu'un dispositif USB est branché pourrait endommager les fichiers enregistrés sur le dispositif USB.

11 AUDIO OUT

À brancher aux prises d'entrée audio de votre amplificateur/chaîne de cinéma maison.

Utilisez le connecteur approprié pour le branchement (vendu séparément).
Lorsqu'un amplificateur audio est branché aux prises de sortie gauche et droite AUDIO OUT : Baissez le volume du téléviseur et réglez le volume à l'aide de la commande de volume de l'amplificateur.

À connecter à un appareil audionumérique tel que le récepteur de la chaîne de cinéma maison.

Lorsqu'une chaîne audionumérique est branchée à la prise DIGITAL AUDIO OUT (OPTICAL) : baissez le volume du téléviseur, puis réglez le volume à l'aide de la commande de volume de la chaîne.
La diffusion audio en 5.1 canaux est possible lorsque le téléviseur est raccordé à un appareil externe doté de cette fonction audio.
Lorsque le récepteur de la chaîne de cinéma maison est réglé à marche, vous pouvez entendre le son provenant de la prise optique du téléviseur. Lorsque le téléviseur émet des signaux numériques (air), il transmet le son en 5.1 canaux au récepteur de la chaîne de cinéma maison. Lorsque la source est un composant numérique, comme un lecteur DVD/Blu-ray, un câblosélecteur ou un récepteur satellite (boîtier décodeur), et que ce dernier est branché au téléviseur à l'aide d'un câble HDMI, le récepteur de la chaîne de cinéma maison ne fera entendre qu'un son en deux canaux. Si vous désirez entendre un son en 5.1 canaux, branchez la prise de sortie audio numérique du lecteur DVD/Blu-ray, câblosélecteur ou récepteur satellite (boîtier décodeur) directement à un amplificateur ou une chaîne de cinéma maison, et non au téléviseur.

CHAÎNE

Vous pouvez configurer divers réglages pour les cannaux du téléviseur grâce aux fonctions telles que Prog. auto, Chaîne favorite et Puissance signal.

Menu des canaux

Antenne → Air / câble

Avant que votre téléviseur ne puisse commencer à mémoriser les canaux disponibles, vous devez spécifier le type de la source de signal branchée au téléviseur (c'est-à-dire une antenne ou le câble).

Appuyez sur la touche TOOLS pour afficher le menu Outils. Il est également possible de régler l'antenne en choisissant Outils → Commuter sur Câble (ou Commuter sur Air).

Chaine • Antenne : Air Prog. auto Effacer les canaux brouillés Liste des canaux Syn. Précise

□ Prog. auto

Air : signal d'antenne de type air. / Câble : signal d'antenne de type câble. /

Auto : signaux d'antenne de type « air » et « câble ».

Au moment de la sélection du système de câblodiffusion : Cette option choisit le système de câblodiffusion. STD, HRC et IRC désignent différents systèmes de câblodistribution. Communiquez avec votre câblodistributeur local pour déteminer le type de système de câble de votre région. La sélection de la source de diffusion est maintenant terminée.
Une fois tous les canaux mémorisés, le téléviseur commence à éliminer les canaux brouillés (Supprime les canaux brouillés). Puis le menu Auto program s'affiche de nouveau.
Pour arrêter la programmation automatique, appuyez sur ENTER. Le message Arrêter Prog. auto? s'affiche. Sélectionnez Oui en appuyant sur la touche ◀ ou ▶, puis sur ENTER.

□ Effacer les canaux brouillés (canaux numériques seulement)

Cette fonction permet d'éliminer les canaux brouillés une fois la programmation automatique Prog. auto terminée. Cette procédure peut prendre de 20 à 30 minutes.

Pour arrêter la recherche des canaux brouillés : appuyez sur ENTER pour sélectionner Arrêt. Appuyez sur la touche pour sélectionner Oui, puis sur ENTER.
Cette fonction n'est accessible qu'en mode Câble.

□ Liste des canaux

Pour connaître les procédures détaillées relatives à l'utilisation de Liste des canaux, consultez les instructions sous la rubrique « Gestion des canaux ». (voir pages 14\~15)

Vous pouvez sélectionner ces options en appuyant simplement sur la touche CH LIST de la télécommande.

□ Syn. Précise (canaux analogiques seulement)

La syntonisation de précision permet de régler manuellement un canal pour en optimiser la réception.

Si vous n'enregistrez pas les canaux syntonisés avec précision dans la mémoire, les réglages ne sont pas sauvegardés.
Le symbole « * » s'affiche en regard des canaux syntonisés.
Pour réinitialiser les réglages de syntonisation de précision, appuyez sur la touche ▼ pour sélectionner Régler, puis sur ENTER ↗.

Ce menu permet d'ajouter, de supprimer ou définir les canaux favoris et d'utiliser le télé-horaire pour les diffusions numériques.

Canux aptées 2 Air 4 Air 4-2 ♥ TV #8 8 Air 13 Air 13-1 ♥ TV #3 Alice's Adventures in Wonderland Air Antenne Zoom Choir Outils

Tous les canaux

Affiche tous les canaux actuellement accessibles.

Canaux ajoutés

Affiche tous les canaux ajoutés.

Favori

Affiche tous les canaux favoris.

Pour sélectionner les canaux favoris configurés, appuyez sur la touche FAV.CH de la télécommande.

Enregistrement par minuterie

Affichage de toutes les émissions réservées.

Sélectionnez un canal dans la liste Tous les canaux, Canaux ajoutés ou Favori en appuyant sur les touches ▲ / ▼, puis sur ENTER ▶. Vous pouvez alors visionner le canal sélectionné.
Utilisation des touches de couleur avec la « Liste des canaux »

• Rouge (Antenne) : Permet de permuter entre Air et Câble.
• Verte (Zoom) : Agrandit ou réduit un numéro de canal.
• Jaune (Choisir) : Sélectionne plusieurs listes de canaux. Dans la fonction Favorite, vous pouvez exécuter en même temps les fonctions Ajouter/supprimer ou Ajouter aux favoris/Effacer des favoris pour plusieurs canaux. Sélectionnez les canaux désirés. Appuyez ensuite sur la touche jaune pour régler simultanément tous les canaux choisis. Le symbole √s'affiche à la gauche des canaux sélectionnés.
• TOOLS (Outils): Affiche les menus Ajouter (ou Supprimer), Ajouter aux favoris (ou Effacer des favoris), Écoute par minuterie, Modifier le nom du canal, Choisir tout (ou Désélect. tout) et Prog. auto (les menus d'options peuvent différer selon le cas).

☐ Icônes d'affichage de statut des canaux

√ : Un canal sélectionné à l'aide de la touche jaune.
: Une émission en cours de diffusion.
♥ : Un canal défini en tant que favori.
☐ : Une émission réservée.

Menu d'options des listes de canaux (sous Tous les canaux, Canaux ajoutés et Favori)

Appuyez sur la touche TOOLS pour utiliser le menu d'options.
Les options du menu peuvent varier selon le statut du canal.

Ajouter / supprimer

Il est possible d'ajouter ou de supprimer un canal afin d'afficher seulement les canaux désirés.

Tous les canaux supprimés sont affichés dans le menu Tous les canaux.
Un canal affiché en gris indique que celui-ci a été supprimé.
Le menu Ajouter ne s'affiche que pour les canaux supprimés.
Il est également possible de supprimer un canal du menu Canaux ajoutés ou Favori.

Supprimer Ajouter aux favoris Écoute par minuterie Modifier le nom du canal Choisir tout Prog. auto

Ajouter aux favoris / Effacer des favoris

Vous pouvez définir comme favoris les canaux que vous regardez fréquemment.

Appuyez sur la touche TOOLS pour afficher le menu Outils. Il est également possible d'ajouter ou de supprimer des canaux dans la liste des favoris en sélectionnant Outils → Ajouter aux favoris (ou Effacer des favoris).
Le symbole « ♥ » s'affiche et le canal est défini comme canal favori.
Tous les canaux supprimés sont affichés dans le menu Favori.

- Écoute par minuterie

Si vous réservez une émission à écouter, le téléviseur passe automatiquement au canal réservé dans la liste des canaux, même si un autre canal est écouté. Pour réserver une émission, régler d'abord l'horloge.

Seuls les canaux mémorisés peuvent être réservés.
Il est possible de régler directement le canal, le jour, le mois, l'année, l'heure et les minutes à l'aide des touches numériques de la télécommande.
La réservation d'une émission s'affiche dans le menu Enregistrement par minuterie.
Télé-horaire numérique et réservation d'émission Lorsqu'un canal numérique est sélectionné et que vous appuyez sur la touche ▶, le télé-horaire du canal s'affiche. Il est possible de réserver une émission en suivant les procédures ci-dessus.

- Modifier le nom du canal (canaux analogiques seulement)

Les canaux peuvent être marqués de sorte que leur indicatif d'appel s'affiche chaque fois que le canal est sélectionné.

Les noms des canaux numériques sont automatiquement assignés et ne peuvent être marqués.

Choisir tout / Désélect. tout

• Choisir tout : Vous pouvez sélectionner tous les canaux dans la liste des canaux.
• Désélect. tout : Vous pouvez désélectionner tous les canaux sélectionnés.
  Seule l'option Désélect. tout peut être choisie lorsqu'il y a un canal choisi.

Prog. auto

Pour connaître les procédures détaillées relatives à l'utilisation de Prog. auto, consultez les instructions sous la rubrique « Menu des canaux ». (voir page 13)

Menu d'options des listes de canaux (sous Enregistrement par minuterie)

Il est possible d'afficher, de modifier ou de supprimer une réservation.

Appuyez sur la touche TOOLS pour utiliser le menu d'options.

Sélectionnez cette option pour modifier une réservation d'émission.

Annuler horaires

Sélectionnez cette option pour annuler une réservation d'émission.

Information

Sélectionnez cette option pour afficher une réservation d'émission.

(Il est également possible de modifier l'information relative à une émission.)

Choisir tout

Permet de sélectionner toutes les émissions réservées.

Ensegmentment per minute 1 / 1 / 2009 1:59 5 TV1 Information, modification Annuler horaires Information Choisir tout 4:59 2 TV3 M - Spinlane's little Air Air Name Zoom Select Outils Information


Vous pouvez configurer divers options d'image telles que le mode, le rapport de forme et les couleurs de l'image afin de l'adapter à vos préférences.

Configuration du menu Image

Mode

Vous pouvez choisir le type d'image qui correspond le mieux à vos exigences.

Appuyez sur la touche TOOLS pour afficher le menu Outils. Il est également possible de régler l'image en choisissant Outils → Image mode.

Dynamique

Choisit l'image offrant une meilleure définition dans une pièce claire.

Standard

Choisit la meilleure image possible dans un environnement normal.

Naturel

Sélectionne une qualité d'image optimale qui réduit la fatigue visuelle.

Naturel n'est pas disponible en mode PC.

Movie

Choisit une définition d'image pour regarder des films dans une pièce sombre.

Contre-jour / Contraste / Luminosité / Netteté / Couleur / Teinte (V/R)

Le téléviseur offre plusieurs options de réglage de la qualité de l'image.

• Contre-jour : Règle la brillance du rétroéclairage de l'affichage DEL.
• Contraste : Règle le niveau de contraste de l'image.
• Luminosité : Règle le niveau de luminosité de l'image.
• Netteté : Règle la définition du bord de l'image.
• Couleur : Règle la saturation des couleurs de l'image.
• Teinte (V/R) : Règle la teinte de couleur de l'image.
  Lorsque vous apportez des modifications à Contre-jour, Contraste, Luminosité, Netteté, Couleur ou Teinte (V/R), l'image s'ajuste en conséquence.
  En mode PC, il est possible de modifier uniquement les fonctions Contre-jour, Contraste et Luminosité.
  Les réglages peuvent être définis et mémorisés pour chacun des appareils externes branchés à une entrée du téléviseur.
  Il est possible de réduire considérablement la consommation d'énergie en diminuant le niveau de brillance de l'image, ce qui diminue également les coûts de fonctionnement.

Réglages avancés

Les nouveaux téléviseurs Samsung permettent d'effectuer des réglages d'image encore plus précis que les modèles précédents.

Réglages avancés est offert dans les modes Standard ou Cinéma.
En mode PC, seules les fonctions Contraste dynam., Gamma, Équilibrage du blanc peuvent être modifiées parmi les éléments de Réglages avancés.

Tonalité noire → Off / Foncé / Plus foncé / Le plus foncé

Vous pouvez choisir le niveau de noir à l'écran pour régler la profondeur de ce dernier.

Mode : Standard Contre-jour : 7 Contraste : 95 Luminosité : 45 Netteté : 50 Couleur : 50 Teinte (V/R) : V50/R50 Réglages avancés

Contre-jour 7 Dépl. Réglage Intro. Retour

Réglages avancés Tonalité noire : Off Contraste dynam. : Moyen Gamma : 0 Espace couleur : Standard Équilibrage du blanc Ton chair : 0 Amélioration des bords : On Dépl. Intro. Retour

Contraste dynam. → Off / Basse / Moyen / Haute

Vous pouvez régler le constraste de manière à l'optimiser.

Gamma

Il est possible de régler l'intensité des couleurs primaires (rouge, vert, bleu).

Espace couleur

L'espace couleur est une matrice composée des couleurs rouge, vert et bleu. Sélectionnez votre espace couleur préféré pour obtenir des couleurs les plus naturelles possibles.

• Auto : Cet espace couleur s'ajuste automatiquement aux nuances naturelles en fonction des sources des programmes.
• Standard : L'espace couleur natif offre des tons riches et pleins.
• Personnel : Règle la gamme des couleurs selon votre préférence.

Une modification de la valeur des réglages entraîne un rafraîchissement de l'écran.

Les réglages peuvent être définis et mémorisés pour chacun des appareils externes branchés à une entrée du téléviseur. Par exemple, si un lecteur DVD est branché à la prise HDMI 1 et qu'il est actuellement sélectionné, les paramètres et les réglages seront sauvegardés pour le lecteur.

– Couleur : Rouge, Vert, Bleu, Jaune, Cyan ou Magenta

Couleur est accessible lorsque Espace couleur est réglé à Personnel.
Dans Couleur, vous pouvez régler les valeurs RVB de la couleur choisie.
Pour rétablir la valeur RVB paramétrée, sélectionnez Régler.

- Rouge : règle le niveau de saturation du rouge de la couleur choisie.

• Vert : règle le niveau de saturation du vert de la couleur choisie.
• Bleu : règle le niveau de saturation du bleu de la couleur choisie.
• Régler : rétablit les valeurs par défaut de l'espace couleur.

Équilibrage du blanc

Vous pouvez régler la température de la couleur pour obtenir des couleurs d'image plus naturelles.

• Décal.-R: règle la profondeur du rouge.
• Décal.-V: règle la profondeur du vert.
• Décal.-B: règle la profondeur du bleu.
• Gain-R: règle la luminosité du rouge.
• Gain-V: règle la luminosité du vert.
• Gain-B: règle la luminosité du bleu.
- Régler : L'équilibrage du blanc mis au point précédemment sera ramené aux valeurs par défaut.

Ton chair

Vous pouvez rehausser le ton chair (rose) de l'image.

Une modification de la valeur des réglages entraîne un rafraîchissement de l'écran.

Amélioration des bords → Off / On

Vous pouvez accentuer le bord des objets sur l'image.

xvYCC → Off / On

Le fait de régler le mode xvYCC à marche augmente le détail et l'espace couleur pendant le visionnement de films depuis un appareil externe (c.-à-d. un lecteur DVD) branché aux prises HDMI ou Composante IN.

☑ xvYCC est accessible lorsque le mode image est réglé sur Cinéma et que la source d'entrée externe est réglée au mode HDMI ou Composante.

Options d'image

En mode PC, vous ne pouvez modifier que Nuance coul. et Format dans Options d'image.

Nuance coul. → Froide / Normal / Chaude1 / Chaude2 / Chaude3

Chaudet1, Chaude2 ou Chaude3 ne s'activent qu'en mode image Cinéma.
Les réglages peuvent être définis et mémorisés pour chacun des appareils externes branchés à une entrée du téléviseur.

Options d'image Nuance coul. : Normal Format : 16/9 Réduct. bruit num. : Auto Nv nr HDMI : Normal Mode Film : Off Mode bleu seu. : Off Auto Motion Plus 120Hz : Standard

Format

Il est possible de modifier la taille de l'image à l'écran. Votre téléviseur offre plusieurs options de format d'écran, chacune étant conçue pour fonctionner au mieux avec des types d'entrées vidéo particulières. Votre câblosélecteur ou récepteur satellite peut également disposer de ses propres tailles d'écran. En règle générale, toutefois, il est conseillé d'utiliser le mode 16:9, autant que possible.

Il est possible d'appuyer à répétition sur la touche P.SIZE de la télécommande pour modifier la taille de l'image.

• 16:9 : Pour régler l'image en mode 16:9.
- Zoom1 : Permet d'agrandir la taille de l'image affichée à l'écran.
- Zoom2 : Agrandit davantage la taille de l'image que Zoom1.
- Format large : Augmente le facteur de forme de l'image pour qu'elle remplisse l'écran en entier.
• 4:3 : Règle l'image en mode normal, c.-à-d. 4:3.
- Plein écran : Utilisez cette fonction pour voir l'image en entier, sans coupure, durant l'entrée de signaux HDMI (720p/1080i/1080p), composantes (1080i/1080p) ou numériques (1080i).

Plein écran

Plein écran

Lorsque le mode Double (■, ■) est réglé sur ISI, le paramètre Image Format ne peut pas être réglé.
Une rémanence d'image temporaire peut se produire si une image fixe est affichée à l'écran pendant plus de deux heures.
Après avoir sélectionné Zoom1, Zoom2 ou Format large : appuyez sur la touche ▶ pour sélectionner Position, puis sur ENTER ▶. Appuyer sur la touche ▲ ou ▼ pour déplacer l'image vers le bas et le haut. Appuyez ensuite sur la touche ENTER ▶. Appuyez sur la touche ▶ pour choisir Format, puis sur ENTER ▶. Appuyez sur la touche ▲ ou ▼ pour agrandir ou réduire le format vertical de l'image. Appuyez ensuite sur la touche ENTER ▶.
Après avoir sélectionné Plein écran en mode HDMI (1080i/1080p) ou Composante (1080i/1080p), il est possible que vous deviez centrer l'image : appuyez sur la touche ◀ ou ▶ pour sélectionner Position, puis sur ENTER ☐. Appuyez sur la touche ▲, ▼, ◀ ou ▶ pour déplacer l'image.

- Régler : Appuyez sur la touche ◀ ou ▶ pour sélectionner Régler, puis sur ENTER ☐. Il est possible d'initialiser le réglage.

HD (Haute définition) : 16:9 - 1080i/1080p (1920x1080), 720p (1280x720)
Les réglages peuvent être définis et mémorisés pour chacun des appareils externes branchés à une entrée du téléviseur.

Source d'entrée	Image Format
ATV, AV, Composante (480i, 480p)	16:9, Zoom1, Zoom2, 4:3
numérique (1080i), Composante (1080i, 1080p), HDMI (720p, 1080i, 1080p)	16:9, 4:3, Format large, Plein écran
PC	16:9, 4:3

Réduct. bruit num. → Off / Basse / Moyen / Haute / Auto

Si le signal de diffusion capté par votre téléviseur est faible, vous pouvez activer la fonction de réduction numérique des bruits pour aider à éliminer les parasites et les images fantômes qui apparaissent à l'écran.

Lorsque le signal est faible, sélectionnez une des autres options jusqu'à ce que la meilleure image soit affichée.

Nv nr HDMI → Normal / Basse

Vous pouvez choisir le niveau de noir à l'écran pour régler la profondeur de ce dernier.

Cette fonction est active seulement lorsqu'un appareil externe est branché à un téléviseur par l'entremise d'un câble HDMI. Il se peut que la fonction Nv nr HDMI ne soit pas compatible avec tous les appareils externes.

■ Mode Film → Off / Auto1 / Auto2

Il est possible de régler le téléviseur afin qu'il détecte et traite automatiquement les signaux de film provenant de toutes les sources et règle l'image pour obtenir une définition optimale.

Mode Film est accessibles en modes TV, Vidéo, Composante (480i / 1080i) et HDMI (480i / 1080i).

• Off: Désactive la fonction Mode Film.
- Auto1: Règle automatiquement l'image afin d'obtenir la meilleure qualité pour le visionnement d'un film.
- Auto2: Optimise automatiquement le texte vidéo à l'écran (sauf les sous-titres) pendant le visionnement d'un film.

■ Mode bleu seu. → Off / On

Cette fonction est réservée aux experts en mesures d'appareils audiovisuels. Cette fonction affiche le signal bleu seulement, en éliminant les signaux rouge et vert du signal vidéo, dans le but d'offrir un effet de filtre bleu servant à régler la couleur et la teinte de l'image d'un appareil vidéo, comme un lecteur de DVD, une chaîne de cinéma maison, etc. À l'aide de cette fonction, vous pouvez régler la couleur et la teinte en fonction des paramètres convenant le mieux au niveau de signal de chaque appareil vidéo, à l'aide des motifs à barres de couleur rouge, verte, bleue, cyan, magenta et jaune, sans avoir à utiliser de filtre bleu supplémentaire.

Mode bleu seu. est offert dans les modes Cinéma ou Standard.

■ Auto Motion Plus 120Hz → Off / Image claire / Standard / Lisse / Personnel / Démo

Élimine la traînée des scènes rapides très animées afin de rendre l'image plus claire.

Si vous activez le mode Auto Motion Plus 120Hz, des parasites peuvent apparaître à l'écran. Le cas échéant, réglez Auto Motion Plus 120Hz sur Off.

• Off: Désactive Auto Motion Plus 120Hz off.
• Image claire: Règle Auto Motion Plus 120Hz sur minimum.
• Standard : Règle Auto Motion Plus 120Hz sur moyen.
• Lisse: Règle Auto Motion Plus 120Hz sur maximum.
- Personnel : Règle le niveau de réduction du flou et de l'effet de saccade selon votre préférence.

• Réduction du flou: Règle le niveau de réduction du flou des sources vidéo.
• Réd. effet de flou: Règle le niveau de réduction de l'effet de saccade des sources vidéo pendant le visionnement d'un film.
• Régler : Rétablit les paramètres personnalisés.

- Démo: Affiche la différence entre l'activation et la désactivation du mode Auto Motion Plus 120Hz.

☐ Réinitialisation de l'image → Réinitial. mode image / Effacer

Ramène tous les réglages d'image aux valeurs par défaut.

Réinitial. mode image : Les valeurs d'images en cours sont ramenées aux réglages par défaut.

Il est possible d'utiliser la fonction ISI pour visionner simultanément le syntoniseur télé et une source vidéo externe. Cet appareil est doté d'un syntoniseur intégré qui ne permet pas la fonction ISI dans le même mode. Consulter la section « Paramètres ISI » ci-dessous pour les détails.

Effet lumière : M. écoute act. Économiseur énergie : Off +ISI Configuration

Appuyez sur la touche TOOLS pour afficher le menu Outils. Il est également possible de configurer le mode ISI en choisissant Outils → ISI.
Si vous choisissez le son de l'image ISI, veuillez vous reporter à la rubrique « Configuration du menu Son ». (voir page 24)
Paramètres ISI

Image principale	Image secondaire
ComposantHDMI1/DVI, HDMI2, HDMI3, HDMI4PC	TV

Quand la fonction V-Chip est activée, le mode ISI ne peut pas être utilisé.
Si vous mettez le téléviseur hors tension alors qu'il est en mode ISI, la fenêtre ISI ne s'affichera pas à la remise sous tension.
L'image de la fenêtre ISI peut sembler légèrement anormale lorsque l'écran principal est utilisé pour un jeu ou le karaoké.

☐ ISI → On / Off

Vous pouvez activer ou désactiver la fonction ISI.

Format → / / /

Vous pouvez choisir le format de l'image secondaire.

Vous pouvez choisir la position de l'image ISI.

En mode Double (☐, ☐), Position ne peut être choisi.

Air / Câble → Air / Câble

Choisissez Air ou Câble comme source d'entrée de l'écran secondaire.

Chaîne

Vous pouvez choisir le canal de l'écran secondaire.

ISI ISI : On Format : Position : Air/cable : Air Chaine : Air 3 Move Enter Return

Configuration du logiciel sur votre PC (sous Windows XP)

Les paramètres d'affichage de Windows pour un ordinateur type sont indiqués ci-dessous. Les fenêtres affichées sur votre PC auront probablement un aspect différent, selon la version de Windows et de la carte vidéo. Toutefois, même si les fenêtres semblent différentes, les mêmes données de configuration de base s'appliquent dans la plupart des cas. (Dans le cas contraire, communiquez avec le fabricant de votre ordinateur ou avec votre détaillant Samsung.)

1. Cliquez sur « Panneau de configuration » dans le menu Démarrer de Windows.
2. Lorsque le panneau de configuration s'affiche, cliquez sur « Apparence et Thèmes » et la boîte de dialogue « Propriétés de l'affichage » apparaît.
3. Lorsque le panneau de configuration s'affiche, cliquez sur « Affichage » et la boîte de dialogue « Propriétés de l'affichage » apparaît.

4. Allez à l'onglet « Paramètres » dans la boîte de dialogue « Propriétés de l'affichage ».

5. Réglage correct de la taille (résolution) - Optimale : 1920 X 1080 pixels

6. Si la boîte de dialogue Paramètres d'affichage comporte une option de fréquence
   verticale, la valeur correcte est « 60 » ou « 60 Hz ». Dans le cas contraire, cliquez sur « OK » et quittez la boîte de dialogue.

Si le signal du système équivaut au mode de signal standard, l'écran se règle automatiquement. Si le signal du système ne correspond pas au signal standard, réglez le mode en vous reportant, le cas échéant, au mode d'emploi de la carte vidéo; sinon, l'image pourrait ne pas apparaître. Pour les modes d'affichage de la page suivante, l'image de l'écran a été optimisée en usine.

Entrée D-Sub et HDMI/DVI

Il faut utiliser la prise d'entrée HDMI IN 1(DVI) dans le cas d'un branchement au câble HDMI/DVI.

Mode	Résolution	Fréquence horizontale (kHz)	Fréquence verticale (Hz)	Fréquence d'horloge des pixels (MHz)	Polarité synchro (H/V)
IBM	640 x 350	31.469	70.086	25.175	+/-
	720 x 400	31.469	70.087	28.322	-/+
MAC	640 x 480	35.000	66.667	30.240	-/-
	832 x 624	49.726	74.551	57.284	-/-
	1152 x 870	68.681	75.062	100.000	-/-
VESA CVT	720 x 576	35.910	59.950	32.750	-/+
	1152 x 864	53.783	59.959	81.750	-/+
	1280 x 720	44.772	59.855	74.500	-/+
	1280 x 720	56.456	74.777	95.750	-/+
	1280 x 960	75.231	74.857	130.000	-/+
VESA DMT	640 x 480	31.469	59.940	25.175	-/-
	640 x 480	37.861	72.809	31.500	-/-
	640 x 480	37.500	75.000	31.500	-/-
	800 x 600	37.879	60.317	40.000	+/+
	800 x 600	48.077	72.188	50.000	+/+
	800 x 600	46.875	75.000	49.500	+/+
	1024 x 768	48.363	60.004	65.000	-/-
	1024 x 768	56.476	70.069	75.000	-/-
	1024 x 768	60.023	75.029	78.750	+/+
	1152 x 864	67.500	75.000	108.000	+/+
	1280 x 1024	63.981	60.020	108.000	+/+
	1280 x 1024	79.976	75.025	135.000	+/+
	1280 x 800	49.702	59.810	83.500	-/+
	1280 x 800	62.795	74.934	106.500	-/+
	1280 x 960	60.000	60.000	108.000	+/+
	1360 x 768	47.712	60.015	85.500	+/+
	1440 x 900	55.935	59.887	106.500	-/+
	1440 x 900	70.635	74.984	136.750	-/+
	1680 x 1050	65.290	59.954	146.250	-/+
VESA GTF	1280 x 720	52.500	70.000	89.040	-/+
	1280 x 1024	74.620	70.000	128.943	-/-
VESA DMT / DTV CEA	1920 x 1080p	67.500	60.000	148.500	+/+

Préréglage: Appuyez sur la touche SOURCE pour sélectionner le mode PC.

Réglage Auto

Utilisez la fonction « Réglage Auto » afin que le téléviseur règle automatiquement les signaux vidéo qu'il reçoit. Cette fonction règle également automatiquement les paramètres, les fréquences et les positions.

Appuyez sur la touche TOOLS pour afficher le menu Outils. Il est également possible de régler l'ajustement automatique en choisissant Outils → Réglage Auto.
Cette fonction n'est pas disponible en mode numérique DVI.

Luminosité : 45 Netteuré : 50 Réglage Auto Écran Réglages avancés Options d'image Réinitialisation de l'image

Écran

Grain / Affiné

Le but du réglage de la qualité de l'image est d'éliminer ou de réduire le bruit de l'image. Si le bruit n'est pas éliminé en effectuant uniquement une syntonisation fine, réglez la fréquence le mieux possible (Grain), puis procédez à une syntonisation de nouveau. Une fois le bruit réduit, réajustez l'image pour la centrer sur l'écran.

■ Position de l'ordinateur

Régler la position de l'écran de l'ordinateur s'il ne correspond pas à celui du téléviseur. Appuyez sur la touche ▲ ou ▼ pour régler la position verticale. Appuyez sur la touche ◀ ou ▶ pour régler la position horizontale.

Rétablir l'image

Vous pouvez remplacer tous les paramètres d'image par les valeurs par défaut.

Écran Grain 50 Affiné 0 Position de l'ordinateur Rétablir l'image Dépl. Intro. Retour

Vous pouvez choisir les réglages pour le mode sonore, le volume, les options sonores multipistes, etc.

Configuration du menu Son

Mode → Standard / Musique / Cinéma / Voix claire / Personnel

Appuyez sur la touche TOOLS pour afficher le menu Outils. Il est également possible de régler le son en choisissant Outils → Son Mode.
• Standard : Choisit le mode sonore normal.
- Musique : Accentue la musique par rapport aux dialogues.
• Cinéma : Offre le meilleur son pour les films.
• Voix claire : Accentue les dialogues par rapport aux autres sons.
- Personnel : Rétablit les réglages sonores personnalisés.

Mode : Personnel Égaliseur SRS TruSurround HD : Off Langue privilégiée : Français Multi-Track Sound : Mono Volume auto : Off Sélect. le haut-parleur : Haut-parleur TV Sélect. son : Principale

Égaliseur

Vous pouvez régler les paramètres audio selon vos préférences personnelles.

• Mode: Choisit le mode sonore parmi des réglages prédéfinis.
  • Balance G/D: Règle la balance entre les haut-parleurs droit et gauche.
• 100Hz, 300Hz, 1KHz, 3KHz, 10KHz (Réglage de la largeur de bande) : Pour régler le niveau des différentes fréquences de largeur de bande.
• Régler : Ramène tous les réglages de l'égalisateur aux valeurs par défaut.

TruSurround HD est une technologie SRS brevetée qui résout le problème de la lecture de contenu multicanaux en 5.1 canaux, lorsque la chaîne ne comprend que deux enceintes. La technologie Trusurround offre une qualité audio virtuelle exceptionnelle avec n'importe quelle chaîne à deux enceintes, y compris les haut-parleurs internes d'un téléviseur. Elle est entièrement compatible avec tous les formats multicanaux.

Appuyez sur la touche TOOLS pour afficher le menu Outils. Il est également possible de régler SRS TruSurround HD en choisissant Outils → SRS TS HD.

Langue privilégiée (canaux numériques seulement)

La télédiffusion numérique assure la transmission simultanée de plusieurs pistes de son (par exemple, la traduction simultanée de l'émission en langues étrangères).

☑ Vous pouvez écouter une émission dans une langue autre que la Langue privilégiée en appuyant sur le bouton MTS de la télécommande.
Langue privilégiée n'est disponible qu'en mode numérique.
Seule une langue faisant partie des langues diffusées peut être sélectionnée.

□ Son multi-piste (MTS) (canaux analogiques seulement)

Appuyez sur la touche MTS de la télécommande pour sélectionner Mono, Stéréo ou SAP.
- Mono : Choisissez ce réglage pour les canaux diffusés en monophonie ou si la réception d'un signal stéréo s'avère difficile.
- Stéréo: Choisissez ce réglage pour les canaux diffusés en stéréophonie.
- SAP : Choisissez ce réglage pour écouter une émission diffusée en mode SAP (seconde piste audio), habituellement un doublage en langue étrangère.
Son multi-piste n'est disponible qu'en mode analogique.
Selon l'émission diffusée, il est possible de choisir parmi les modes Mono, Stéréo ou SAP.

☐ Volume auto → Off / On

Chaque station de diffusion possède son propre type de signal; il n'est donc pas facile de régler le volume chaque fois que l'on change de canal. Cette fonction permet de régler automatiquement le volume de canal désiré en abaissant la sortie de son lorsque le signal de modulation est élevé ou en haussant la sortie de son lorsque le signal de modulation est bas.

□ Sélect. le haut-parleur

Lorsque vous écoutez un téléviseur branché à une chaîne de cinéma maison, coupez le son des haut-parleurs du téléviseur afin d'entendre celui des haut-parleurs (externes) de la chaîne.

• Haut-p. externe : Permet d'entendre le son à partir des haut-parleurs externes (chaîne de cinéma maison).
• Haut-parleur TV : Permet d'entendre le son à partir des haut-parleurs du téléviseur.
  Les touches de volume et MUTE ne fonctionnent pas lorsque la fonction Sélect. le haut-parleur est réglée à Haut-p. externe. Veuillez régler le volume de votre chaîne de cinéma maison.
  Si vous choisissez Haut-p. externe dans le menu Sélect. le haut-parleur, les réglages du son seront limités.

	Haut-parleurs internes du téléviseur	Sortie audio optique (sortie G/D) vers la chaîne audio
	RF, AV, Composante, PC, HDMI	RF, AV, Composante, PC, HDMI
Haut-parleur TV	Sortie du son	Sortie du son
Haut-p. externe	Sourdine	Sortie du son
Aucun signal vidéo	Sourdine	Sourdine

☐ Sélect. son→ Principale / Secondaire

Lorsque la fonction ISI est activée, vous pouvez écouter le son de l'image (ISI) secondaire.

Vous pouvez sélectionner cette option lorsque la fonction ISI est réglée à On.
Appuyez sur la touche TOOLS pour afficher le menu Outils. Vous pouvez régler le son de l'image secondaire en choisissant Outils → ISI → Sélect. son.

☐ Réinitialisation du son → Réinitial. tout / Réinit. mode son / Effacer

Vous pouvez rétablir les paramètres audio par défaut.

Réinit. mode son : Les valeurs de son actuelles sont ramenées aux réglages par défaut.

Réinitialisation du son Choisir les options de rétablissement du son. Réinitial. tout Réinit. mode son Effacer Dépl. Intro. Retour

Vous pouvez régler des fonctions supplémentaires.

Configuration du menu de configuration

Langue

Vous pouvez régler la langue de menu.

Heure

Pour les procédures détaillées concernant les options de configuration, veuillez consulter les instructions « Réglage de l'horloge ». (voir pages 28\~29)

Prêt à l'emploi Langue : Français Heure Mode Jeu : Off BD Wise : On Type de réseau : Câble Réglage du réseau V-Chip Sous-titres

□ Mode Jeu → Off / On

En branchant une console de jeu, comme une PlayStation™ ou une Xbox™, vous pouvez vivre une expérience de jeu plus réaliste en sélectionnant le menu jeu.

Restrictions en mode Jeu (attention)

• Pour débrancher la console de jeu et brancher un autre appareil externe, désactivez le mode Jeu dans le menu de configuration.
• Si vous affichez le menu TV en mode Jeu, l'écran tremblera légèrement.

Mode Jeu n'est pas disponible en mode TV et PC standard.
Lorsque la fonction ISI est activée, la fonction Mode Jeu ne peut pas être utilisée.
Si la qualité de l'image est mauvaise lorsqu'un dispositif externe est branché au téléviseur, vérifier si le Mode Jeu est On. Définissez le Mode Jeu sur Off et connectez des périphériques externes.
Si le Mode Jeu est sur marche :

• Le mode image passe automatiquement à Standard et il ne peut pas être changé.
• Le mode sonore passe automatiquement à Personnel et il ne peut pas être changé. Réglez le son à l'aide de l'égaliseur.
• La fonction Réinitialisation du son est activée. Le fait de choisir la fonction de réinitialisation après avoir paramétré l'égaliseur le ramène aux valeurs par défaut.

☐ BD Wise → Off / On

Cette option offre une qualité d'image optimale pour les produits Samsung DVD, Blu-ray et chaînes de cinéma maison prenant en charge BD Wise. En les branchant au téléviseur Samsung, vous obtiendrez une image d'une qualité plus riche.

Branchez des produits Samsung BD Wise à l'aide d'un câble HDMI.
Lorsque le BD Wise est On, le mode image passe automatiquement à la résolution optimale.
BD Wise est accessible en mode HDMI.

□ Type de réseau / Réglage du réseau

Pour les procédures détaillées concernant la configuration des options, veuillez consulter les instructions de la rubrique « Configuration du réseau ». (voir pages 30\~35)

V-Chip

La fonction V-Chip exclut automatiquement les programmes qui sont considérés comme inappropriés pour les enfants. L'utilisateur doit entrer un NIP (numéro d'identification personnel) avant de pouvoir configurer ou modifier les restrictions de la fonction V-Chip.

V-Chip n'est pas disponible en mode HDMI, Composante ou PC.
Le code NIP par défaut d'un nouveau téléviseur est « 0-0-0-0 ».
Perm. tout: Déverrouille toutes les classifications du téléviseur. / Bloq. tout : Verrouille toutes les classifications du téléviseur.

Changer NIP

L'écran Changer NIP s'affiche. Choisissez un code NIP à quatre chiffres et saisissez-le. Lorsque vous avez entré le code NIP à quatre chiffres, l'écran Confirmer NIP apparaît. Saisissez de nouveau les quatre chiffres. Lorsque l'écran de confirmation disparaît, votre code NIP est mémorisé.

Si vous avez oublié votre code NIP, appuyez sur les touches de la télécommande dans l'ordre suivant pour rétablir le code 0-0-0-0 : POWER (Arrêt) → MUTE → 8 → 2 → 4 → POWER (Marche).

■ Blocage V-Chip → Off / On

Vous pouvez bloquer des émissions selon un système de classification.

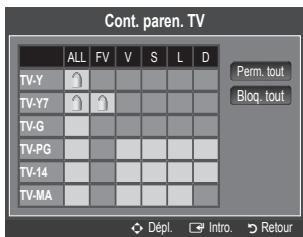

Cont. paren. TV

Vous pouvez bloquez des émissions selon leur classification. Cette fonction permet de contrôler ce que vos enfants regardent.

- TV-Y: Jeunes enfants / TV-Y7 : Enfants de plus de 7 ans / TV-G : Tout public/TV-PG : Surveillance parentale/TV-14 : Téléspectateurs de plus de 14 ans / TV-MA : Public averti

- ALL : Blocage de toutes les classifications. / FV : Fantastique et violence / V : Violence / S : Scènes de sexe / L : Langage adulte / D : Dialogue sexuellement explicite

La fonction V-Chip bloque automatiquement certaines catégories plus restrictives. Par exemple, si vous bloquez la catégorie TV-Y, la catégorie TV-Y7 sera automatiquement bloquée. De la même façon, si vous bloquez la catégorie TV-G, toutes les catégories du groupe des jeunes adultes seront alors bloquées (TV-G, TV-PG, TV-14 et TV-MA). Les sous-classifications (D, L, S et V) sont regroupées de la même façon.

La fonction V-Chip bloque automatiquement certaines catégories qui sont « plus restrictives ». Par exemple, si vous bloquez la sous-catégorie L de la catégorie TV-PG, les sous-catégories L de TV-14 et de TV-MA sont bloquées automatiquement.

Cont. paren. TV ALL FV V S L D TV-Y TV-Y7 TV-G TV-PG TV-14 TV-MA Perm. tout Bloq. tout Dépl. Intro. Retour

Classif. MPAA

Vous pouvez bloquer les films en fonction de la classification MPAA. La Motion Picture Association of America (MPAA) a établi un système de classification qui fournit aux parents ou adultes exerçant une surveillance des renseignements sur les films convenant aux enfants.

• G : Tout public (aucune restriction).
• PG : Surveillance parentale recommandée.
• PG-13 : Parents vivement mis en garde.
- R : Avec restriction. Les enfants de moins de 17 ans doivent être sous la surveillance d'un adulte.
• NC-17 : Aucun enfant de moins de 17 ans.
• X : Adultes uniquement.
• NR : Pas de classification.

La fonction V-Chip bloque automatiquement toutes les catégories qui sont « plus restrictives ». Par exemple, si vous bloquez la catégorie PG-13, les catégories R, NC-17 et X seront automatiquement bloquées.

Classif. MPAA G PG PG-13 R NC-17 X NR Perm. tout Bloq. tout Dépl. Intro Retour

Anglais canadien

• C : Émissions destinées aux enfants de moins de 8 ans.
• C8+ : Émissions convenant généralement aux enfants de 8 ans et plus, sans surveillance.
• G : Émissions grand public convenant à tous les auditoires.
• PG : Émissions à surveillance parentale.
- 14+ : Émissions dont la teneur peut ne pas convenir, en tout ou en partie, aux enfants de moins de 14 ans.
• 18+ : Émissions pour adultes.

La fonction V-Chip bloque automatiquement toutes les catégories qui sont « plus restrictives ». Par exemple, si vous bloquez la catégorie G, les catégories PG, 14+ et 18+ seront automatiquement bloquées.

Français canadien

• G : Tout public.
- 8 ans+ : Émissions convenant généralement aux enfants de 8 ans et plus, sans surveillance.
- 13 ans+ : Émissions pouvant ne pas convenir aux enfants de moins de 13 ans.
- 16 ans+ : Émissions ne convenant pas aux enfants de moins de 16 ans.
• 18 ans+ : Émissions réservées aux adultes.

La fonction V-Chip bloque automatiquement toutes les catégories qui sont « plus restrictives ». Par exemple, si vous bloquez la catégorie 8 ans+, les catégories 13 ans+, 16 ans+ et 18 ans+ seront automatiquement bloquées.

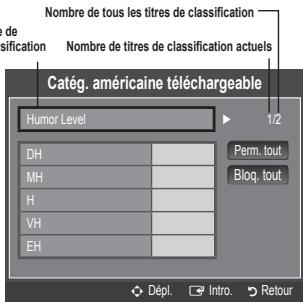

Catég. américaine téléchargeable

Il est possible d'utiliser de l'information sur le contrôle parental tout en regardant des canaux numériques.

Si l'information n'est pas téléchargée à partir de la station de radiodiffusion, le menu Catég. américaine téléchargeable est désactivé.
L'information sur le contrôle parental est téléchargée automatiquement lorsqu'on regarde des canaux numériques. Cela peut prendre plusieurs secondes.
Le menu Catég. américaine téléchargeable est disponible pour utilisation après téléchargement de l'information à partir de la station de radiodiffusion. Toutefois, selon l'information provenant de la station, il est possible qu'on ne puisse pas l'utiliser.

Les niveaux de contrôle parental diffèrent selon la station de radiodiffusion. Le nom du menu par défaut et « Downloadable US rating » changent en fonction des données téléchargées.

Même si vous réglez l'affichage à l'écran dans la langue souhaitée, le menu Catég. américaine téléchargeable s'affiche en anglais seulement.

La classification bloque automatiquement certaines catégories plus restrictives.

Les catégories (par exemple : Humor Level., etc.) et les niveaux de classification (par exemple : DH, MH, H, etc.) peuvent différer selon la station de télédiffusion.

Nombre de tous les titres de classification de sification Nombre de titres de classification actuels Catég. américaine téléchargeable Humor Level 1/2 DH MH H VH EH Perm. tout Bloq. tout Dépl. Intro. Retour

Comment réinitialiser le téléviseur lorsque la fonction V-Chip bloque un canal (solution d'urgence)

Si un canal à accès restreint est syntonisé, la fonction V-Chip le bloque. L'écran se vide et le message suivant s'affiche :

1. Entrez votre NIP. Appuyez ensuite sur les touches ▲ ou ▼ pour désactiver temporairement le blocage V-Chip.
   ☑ Si vous avez oublié votre code NIP, appuyez sur les touches de la télécommande dans l'ordre suivant pour rétablir le code 0-0-0-0 : POWER (Arrêt) → MUTE → 8 → 2 → 4 → POWER (Marche)

Classif. obtenue : MPAA X/Anglais canadien : C8+/LL/VH Ce canal est bloque en mode puce V. Veuillez entrer un NIP pour débloquer.

□ Sous-titres (Messages affichés à l'écran)

Sous-titres → Off / On

Vous pouvez activer ou désactiver la fonction des sous-titres. Si la fonction des sous-titres n'est pas disponible, il n'y a pas d'affichage à l'écran.

Appuyez sur la touche CC de la télécommande pour régler la fonction des sous-titres à marche ou arrêt.
L'option Sous-titres ne fonctionne pas dans les modes Composante, HDMI ou PC.

■ Mode ss-titres codés

Vous pouvez sélectionner le mode de sous-titrage souhaité.

L'option de sous-titrage disponible dépend de l'émission diffusée.

- Par défaut / CC1\~CC4 / Texte1\~Texte4 (canaux analogiques seulement)

La fonction de sous-titrage analogique fonctionne en mode canaux analogiques ou lorsqu'un signal est fourni au téléviseur à partir d'un appareil externe. (Selon le signal émetteur, la fonction des sous-titres analogiques peut fonctionner sur les canaux numériques.)

- Par défaut / Service1\~Service6 / CC1\~CC4 / Texte1\~Texte4 (canaux numériques seulement)

La fonction des sous-titres numériques fonctionne seulement sur les canaux numériques.

Service1 à 6 en mode Sous-titres numériques ne sont pas toujours disponibles, selon le système de diffusion utilisé.

Options de sous-titrage numérique (canaux numériques seulement)

• Format: Cette option permet de choisir entre Par défaut, Petit, Standard et Grand. La couleur par défaut est Standard.
• Style des polices : Cette option comprend Par défaut, Style 0 \~ Style 7. Vous pouvez modifier la police. La valeur par défaut est Style 0.
• Couleur avant-plan: Cette option permet de choisir entre Par défaut, Blanc, Noir, Rouge, Vert, Bleu, Jaune, Magenta et Cyan. Vous pouvez modifier la couleur des caractères. La couleur par défaut est Blanc.
• Couleur arrière-plan : Cette option permet de choisir entre Par défaut, Blanc, Noir, Rouge, Vert, Bleu, Jaune, Magenta et Cyan. Vous pouvez modifier la couleur de l'arrière-plan des sous-titres. La couleur par défaut est Noir.

• Opacité avant-plan: Cette option vous permet de choisir entre Par défaut, Transparent, Translucide, Opaque et Luminescence. Vous pouvez modifier l'opacité des caractères.

• Opacité arrière-plan: Cette option vous permet de choisir entre Par défaut, Transparent, Translucide, Opaque et Clignotant. Vous pouvez modifier l'opacité de l'arrière-plan des sous-titres.

• Retour par défaut : Cette option rétablit les paramètres par défaut des fonctions suivantes : Format, Style de police, Couleur d'avant-plan, Couleur d'arrière-plan, Opacité d'avant-plan et Opacité d'arrière-plan.
  Options de sous-titrage numérique sont accessibles uniquement lorsque les options Par défaut et Service1 \~ Service6 peuvent être sélectionnées en Mode ss-titres codés.
  L'option de sous-titrage disponible dépend de l'émission diffusée.
  Par défaut correspond à la configuration standard choisie par le diffuseur.
  L'avant-plan et l'arrière plan ne peuvent pas être configurés de la même couleur.
  Opacité avant-plan et Opacité arrière-plan ne peuvent pas être tous deux réglés sur Transparent.

☐ Mélodie → Off / Basse / Moyen / Haute

Vous pouvez choisir et configurer une mélodie qui se déclenchera à la mise en marche et à l'arrêt du téléviseur.

La mélodie ne joue pas.

• Le téléviseur n'émet aucun son parce que vous avez appuyé sur la touche MUTE.
• Le téléviseur n'émet aucun son parce que le volume a été réduit au minimum à l'aide de la touche VOL –.
• Lorsque la fonction Sleep Timer met le téléviseur hors tension.

□ Effet lumière → Off / Mode veille / M. écoute act. / Toujours

Vous pouvez activer ou désactiver la LED à l'avant du téléviseur. Désactivez-la pour économiser de l'énergie ou si elle vous incommode.

• Off: La LED est toujours éteinte.
- Mode veille : La LED est allumée lorsque le téléviseur est éteint.
• M. écoute act. : La LED est allumée lorsque vous regardez la télévision.
- Toujours: La LED est toujours allumée, peut importe les réglages du téléviseur.
Régler Effet lumière à Off pour réduire la consommation d'énergie.
La couleur de la lumière peut varier selon le modèle.

Économiseur énergie → Off / Basse / Moyen / Haute / Auto

Cette option permet de régler la luminosité de l'écran afin de réduire la consommation d'énergie. Lorsqu'on regarde la télévision le soir, il faut régler l'option du mode Économiseur énergie à Haute pour réduire la fatigue oculaire et la consommation d'énergie.

□ ISI

Pour les procédures détaillées concernant la configuration des options, veuillez consulter la rubrique « Visionnement Image sur Image ». (voir page 20)

Réglage de l'horloge

Horloge

Le réglage de l'horloge est nécessaire pour pouvoir utiliser les diverses fonctions de minuterie du téléviseur.

L'heure s'affiche chaque fois que vous appuyez sur la touche INFO.
Si vous débranchez le cordon d'alimentation, vous devez régler l'horloge de nouveau.

Prêt à l'emploi Langue : Français • Heure Mode Jeu : Off BD Wise : On Type de réseau : Câble Réglage du réseau V-Chip Sous-titres Mélodie : Moyen

Mode horloge

Vous pouvez régler l'heure manuellement ou automatiquement.

- Auto : Permet de régler l'heure automatiquement en utilisant l'heure du signal de diffusion numérique.

- Manuel : Permet de régler l'heure manuellement selon une heure particulière.

En fonction de la station de diffusion et du signal, il est possible que la fonction de réglage automatique de l'heure ne fonctionne pas correctement. Le cas échéant, réglez l'horloge manuellement.

L'antenne ou le câble doit être branché pour que le réglage automatiquement de l'horloge se fasse.

Heure Horloge : --- : -- Mise en veille : Off Minuterie 1 : Désactivé Minuterie 2 : Désactivé Minuterie 3 : Désactivé Dépl. Intro. Retour

Réglage Horloge

Il est possible de régler l'heure manuellement.

Cette fonction n'est disponible que lorsque la fonction Mode horloge est réglée à Manuel.

☑ Vous pouvez régler directement le mois, le jour, les heures et les minutes en appuyant sur les touches numériques de la télécommande.

Fuseau hor.

Choisissez votre fuseau horaire.

Cette fonction n'est disponible que lorsque la fonction Mode horloge est réglée à Auto.

■ DST (Daylight Saving Time) → Off / On / Auto

Permet d'activer et de désactiver la fonction de l'heure avancée.

Cette fonction n'est disponible que lorsque la fonction Mode horloge est réglée à Auto.

□ Mise en veille

La mise en veille éteint automatiquement le téléviseur après le délai choisi (30, 60, 90, 120, 150 ou 180 min).

Appuyez sur la touche TOOLS pour afficher le menu Outils. Il est également possible de régler la mise en veille en choisissant Outils → Mise en veille.

Pour désactiver la fonction Mise en veille, sélectionnez Off.

☐ Minuterie 1 / Minuterie 2 / Minuterie 3

Trois réglages de minuterie (mise en marche/arrêt) peuvent être effectués. Il faut d'abord régler l'horloge.

Minuterie 1 Mise en marche 00 00 am Désactiver Arrêt 00 00 am Désactiver Volume Source Antenne Chaîne 10 TV Air 0 Répéter Une fois Dim Lun Mar Mer Jeu Ven Sam Dépl. Réglage Intro Retour

Mise en marche

Sélectionnez l'heure, les minutes, am/pm et activer/désactiver. (Pour activer la minuterie avec le réglage choisi, réglez à Activer.)

Arrêt

Sélectionnez l'heure, les minutes, am/pm et activer/désactiver. (Pour activer la minuterie avec le réglage choisi, réglez à Activer.)

Volume

Sélectionner le niveau sonore désiré.

Source → TV / USB

Vous pouvez choisir le contenu de la mémoire du téléviseur ou d'un dispositif USB, à lire au moment de la mise sous tension automatique du téléviseur. Choisissez TV ou USB. (Veillez à ce qu'un dispositif USB soit branché au téléviseur.)

Il est impossible de créer un diaporama s'il n'y a qu'un seul fichier photo dans le dispositif USB.

Antenne (lorsque la fonction Source est réglée sur TV)

Choisissez Air ou Câble.

- Chaîne (lorsque la fonction Source est réglée sur TV)

Sélectionne le canal désiré.

Contenu (lorsque la fonction Source est réglée sur USB)

Vous pouvez choisir un dossier sur le dispositif USB qui contienne les fichiers musicaux ou photo à lire au moment de la mise sous tension automatique du téléviseur.

Si le nom du dossier est trop long, il ne peut être sélectionné.
☑ Si vous utilisez deux dispositifs USB de même type, assurez-vous que les noms de dossier sont différents afin que le dispositif USB approprié soit lu.

Répéter

Choisir Une fois, chaque jour, Lun\~Ven, Lun\~Sam, Sam\~Dim ou Manuel.

Si vous choisissez l'option Manuel, appuyez sur la touche ▶ pour choisir le jour approprié de la semaine. Appuyez sur ENTER ▶ sur le jour voulu et la marque √ s'affichera.
Vous pouvez régler les heures, les minutes et les canaux directement à l'aide du pavé numérique de la télécommande.
Mise hors tension automatique

Quand la minuterie marche est activée, le téléviseur s'éteint automatiquement au bout de trois heures après la mise sous tension par la minuterie si aucune commande n'est transmise au téléviseur.

Cette fonction est seulement disponible en mode Minuterie marche et évite toute surchauffe lorsque le téléviseur est sous tension pendant une période prolongée.

Vous pouvez configurer le protocole Internet (IP) pour communiquer avec différents réseaux connectés.

□ Connexion au réseau - Câble

■ Connexion LAN pour un environnement DHCP

Les procédures de configuration du réseau à l'aide du protocole DHCP (Protocole de configuration de l'hôte dynamique) sont décrites ci-dessous. Étant donné qu'une adresse IP, un masque de sous-réseau, une passerelle et le DNS sont attribués automatiquement lorsque le protocole DHCP est sélectionné, il n'est pas nécessaire de les entrer manuellement.

1. Branchez le port LAN du panneau arrière du téléviseur au modem externe à l'aide d'un câble LAN.
2. Branchez le port modem mural et le modem externe à l'aide d'un câble modem.

Port modem mural Modem externe (ADSL/VDSL/câblodistribution) ① Câble LAN ② Câble modem Panneau arrière du téléviseur LAN ANTIN R = A R = A

Vous pouvez relier le LAN par un routeur.

Port modem mural Modem externe (ADSL/VDSL/câblodistribution) Câble modem Câble LAN Routeur IP Câble LAN Panneau arrière du téléviseur LAN ANT IN R - A R - A

Vous pouvez relier directement le port LAN au téléviseur, selon l'état de votre réseau.

Les bornes (le type de port et son emplacement) de l'appareil externe peuvent varier selon la marque.
Si l'attribution de l'adresse IP par le serveur DHCP a échoué, mettez le modem externe hors tension, remettez-le sous tension au bout de 10 secondes et réessayez.
Pour les connexions entre le modem externe et le routeur, reportez-vous au mode d'emploi du produit correspondant.
Le téléviseur peut être connecté directement au réseau LAN par l'intermédiaire d'un routeur.
Il n'est pas possible d'utiliser un modem ADSL à connexion manuelle parce qu'il ne prend pas en charge le protocole DHCP. Il faut utiliser un modem ADSL à connexion automatique.

Connexion LAN pour un environnement à adresse IP statique

Les procédures de configuration du réseau à l'aide d'une adresse IP statique sont décrites ci-dessous. Vous devez entrer manuellement l'adresse IP, le masque de sous-réseau, la passerelle et le DNS fournis par votre fournisseur d'accès Internet.

1. Reliez le port LAN au panneau arrière du téléviseur et le port LAN mural à l'aide du câble LAN.

Vous pouvez relier le LAN par un routeur.

Port LAN mural Câble LAN Routeur IP Câble LAN Panneau arrière du téléviseur LAN ANT IN R - 20 R - 10 R - 50

Les bornes (le type de port et son emplacement) de l'appareil externe peuvent varier selon la marque.
Si vous utilisez une adresse IP statique, le fournisseur d'accès Internet vous transmettra l'adresse IP, le masque de sous-réseau, la passerelle et le DNS. Il faut entrer ces valeurs pour achever la configuration du réseau. Si elles ne sont pas connues, informez-vous auprès de l'administrateur du réseau.
Pour toute information sur la manière de configurer et de connecter un routeur, reportez-vous au mode d'emploi du produit correspondant.
Le téléviseur peut être connecté directement au réseau LAN par l'intermédiaire d'un routeur.
Si vous utilisez un routeur IP qui prend en charge le protocole DHCP, configurez-le en mode DHCP ou à adresse IP statique.
Pour connaître les procédures d'utilisation d'une adresse IP statique, informez-vous auprès de votre fournisseur d'accès Internet.

□ Connexion au réseau - Sans fil

Vous pouvez accéder sans fil au réseau par un routeur IP sans fil.

Panneau arrière du téléviseur

Routeur IP sans fil Port LAN mural Câble LAN

1. Branchez l'adaptateur sans fil LAN Samsung à la borne USB1(HDD) ou USB2 du téléviseur.

Pour utiliser un réseau sans fil, vous avez besoin de l'adaptateur LAN sans fil Samsung (WIS09ABGN).
L'adaptateur LAN sans fil Samsung est vendu séparément. Vous pouvez acheter l'adaptateur LAN sans fil Samsung WIS09ABGN chez un de nos détaillants sélectionnés, dans les boutiques en ligne ou sur le site Samsungparts.com.
Pour utiliser un réseau sans fil, le téléviseur doit être connecté à un routeur IP sans fil. Si le routeur IP sans fil n'est pas compatible avec le mode DHCP, le téléviseur doit utiliser une adresse IP statique ou DHCP pour établir la connexion au réseau sans fil.
L'adaptateur LAN sans fil de Samsung prend en charge IEEE 802.11A, IEEE 802.11B, IEEE 802.11G, IEEE 802.11N.
Activez la fonction de connexion Ping si le routeur IP sans fil permet de l'activer et la désactiver.
☑ Sélectionnez un canal inutilisé pour le routeur IP sans fil. Si ce canal est utilisé par un autre appareil, il y aura des interférences et la communication pourrait échouer.
Si un autre système de sécurité que ceux indiqués ci-dessous est appliqué, il ne fonctionnera pas sur le téléviseur.

- L'application de la clé de sécurité pour le routeur AP (routeur IP sans fil) est compatible uniquement avec les paramètres suivants.

1) Mode d'authentication : OPEN, SHARED, WPAPSK, WPA2PSK
2) Type de cryptage : WEP, TKIP, AES

- L'application de la clé de sécurité pour le mode Ad hoc est compatible uniquement avec les paramètres suivants.

1) Mode d'authentication : SHARED, WPANONE
2) Type de cryptage : WEP, TKIP, AES

Si votre AP prend en charge WPS (Configuration Wi-Fi protégée), vous pouvez vous connecter au réseau à l'aide de la configuration par touches (PBC) ou d'un NIP (numéro d'identification personnel (PIN)). WPS configurera automatiquement les clés SSID et WPA, peu importe le mode.
Si l'appareil n'est pas certifié, il ne peut pas être connecté au téléviseur Samsung à l'aide de l'adaptateur LAN sans fil de Samsung.

□ Type de réseau

Choisissez Câble ou Sans fil comme mode de connexion au réseau.

Le menu est activé uniquement si l'adaptateur LAN sans fil Samsung est branché.

Câble

Connexion au réseau à l'aide d'un câble.

Sans fil

Connexion au réseau sans fil.

Mode Jeu : Off BD Wise : On Type de réseau : Câble Réglage du réseau V-Chip Sous-titres Mélodie : Moyen Effet lumière : M. écoute act. Économiseur énergie : Off ISI

Réglage du réseau

Configuration du réseau câblé (lorsque l'option Type de réseau est réglée à Câble)

Vérifiez si le câble LAN est branché.

• Réglage pr. Internet → Réglage autom. / Réglage manuel
• Test du réseau: Il est possible de tester ou de confirmer l'état de la connexion réseau après avoir configuré le réseau.
  Impossible de se connecter à un réseau câblé

Si votre fournisseur Internet a enregistré l'adresse MAC de l'appareil utilisé pour vous connecter à Internet pour la première fois et procède à l'authentification de l'adresse MAC chaque fois que vous vous connectez à Internet, il se peut que votre téléviseur ne puisse pas se connecter à Internet puisque son adresse MAC est différente de celle de l'appareil (ordinateur).

Le cas échéant, demandez à votre fournisseur Internet la procédure à suivre pour connecter d'autres appareils (par exemple le téléviseur) à Internet. Si votre fournisseur Internet vous demande un mot de passe et un code d'utilisateur pour vous connecter à Internet (ou à un réseau), il se peut que le téléviseur ne puisse pas se connecter à Internet. Le cas échéant, vous devez entrer votre code d'utilisateur ou mot de passe pour la connexion à Internet à l'aide d'un dispositif de partage de la connexion Internet (routeur).

La connexion Internet peut échouer en raison d'un problème avec le parefeu. Le cas échéant, communiquez avec votre fournisseur Internet. Si vous êtes incapable de vous connecter à Internet après avoir suivi toutes les procédures données par votre fournisseur Internet, veuillez communiquer avec un centre de service Samsung Electronics au 1-800-SAMSUNG.

Configuration du réseau câblé-Réglage autom.

Si vous branchez le câble LAN et qu'il est prend en charge le protocole DHCP, les paramètres IP sont configurés automatiquement.

1. Réglez l'option Type de réseau à Câble.
2. Sélectionnez Configuration du réseau câblé.
3. Réglez l'option Réglage pr. Internet à Réglage autom.

Le protocole Internet est réglé automatiquement.

1. Sélectionnez Test du réseau pour vérifier la connectivité du réseau.

Configuration du réseau câblé Réglage pr. Internet : Réglage autom. Test du réseau Adresse IP Masque de sous-réseau Passerelle Serveur DNS Dépl. Intro. Retour

Configuration du réseau câblé-Réglage manuel

Pour brancher le téléviseur au câble LAN à l'aide d'une adresse IP statique, il faut configurer le protocole Internet.

1. Réglez l'option Type de réseau à Câble.
2. Sélectionnez Configuration du réseau câblé.
3. Réglez l'option Réglage pr. Internet à Réglage manuel.
4. Configurez les fonctions Adresse IP, Masque de sous-réseau, Passerelle et Serveur DNS.

Appuyez sur les touches numériques de la télécommande pour configurer le réseau manuellement.

1. Sélectionnez Test du réseau pour vérifier la connectivité du réseau.

Configuration du réseau câblé Réglage pr. Internet : Réglage manuel Test du réseau Adresse IP : 0 0 0 0 Masque de sous-réseau : 0 0 0 0 Passerelle : 0 0 0 0 Serveur DNS : 0 0 0 0 Dépl. Intro. Retour

Configuration du réseau sans fil

Le menu est activé uniquement si l'adaptateur LAN sans fil Samsung est branché.

• Réglage pr. Internet → Réglage autom. / Réglage manuel
• Test du réseau: Il est possible de tester ou de confirmer l'état de la connexion réseau après avoir configuré le réseau.

Impossible de se connecter à un point d'accès

Votre téléviseur n'arrive pas à trouver le point d'accès configuré en tant que SSID privé (réseau sans fil privé). Le cas échéant, modifiez les paramètres du point d'accès et essayez de nouveau. Si votre fournisseur Internet a enregistré l'adresse MAC de l'appareil utilisé pour vous connecter à Internet pour la première fois et procède à l'authentification de l'adresse MAC chaque fois que vous vous connectez à Internet, il se peut que votre téléviseur ne puisse pas se connecter à Internet puisque son adresse MAC est différente de celle de l'appareil (ordinateur).

Le cas échéant, demandez à votre fournisseur Internet la procédure à suivre pour connecter d'autres appareils (par exemple le téléviseur) à Internet. Si vous êtes incapable de vous connecter à Internet après avoir suivi toutes les procédures données par votre fournisseur Internet, veuillez communiquer avec un centre de service Samsung Electronics au 1-800-SAMSUNG.

- Choix du réseau

- Point d'accès : Il est possible de sélectionner le routeur IP lorsqu'on utilise un réseau sans fil.

Si un point d'accès sans fil ne se trouve pas dans la liste, appuyez sur la touche rouge.
Lorsque la connexion est établie, le système revient automatiquement à l'écran.
Si un point d'accès nécessitant une authentication de sécurité a été sélectionné : La fenêtre de saisie de la clé de sécurité s'affiche. Saisissez la clé de sécurité et appuyez sur la touche bleue de la télécommande.

Si le type de chiffrement de sécurité est WEP, les touches 0\~9, A\~F seront disponibles pendant la saisie de la clé de sécurité.

Configuration du réseau sans fil Code de sécurité A B C D E F Numéro Supprimer Effectué Dépl. 0 9 Numéro Intro. Retour

Branchement WPS (configuration Wi-Fi protégée)

- Si la Code de sécurité est déjà configurée : Dans la liste des points d'accès, choisissez WPS.

Vous pouvez choisir PBC, NIP, Code de sécurité.

Configuration du réseau sans fil Selectionnez du réseau 3/9 sson PBC jpe NIP AP_1 Code de sécurité Ad-hoc Ap_2 Dépl. Intro. Retour

- Branchement à l'aide de PBC : Choisissez un PBC (configuration par touches). Appuyez sur la touche PBC au-dessus du point d'accès pendant 2 minutes. Attendez que la connexion s'établisse.

Appuyez sur la touche PBC sur le point d'accès. Nom du point d'accès : AP_1 Effacer

- Branchement à l'aide de NIP : Choisissez un NIP (numéro d'identification personnel).

Un message affiche le NIP. Saisissez le NIP au point d'accès du dispositif dans les 2 minutes suivant l'affichage du message. Choisissez OK et attendez que la connexion s'établisse.

Appuyez sur OK après avoir entré le code NIP pour configurer le point d'accès. Nom du point d'accès : AP_1 NIP : 12345678 OK Effacer

Essayez de nouveau si la connexion échoue.
Lorsqu'il est impossible d'établir la connexion après plusieurs tentatives, réinitialisez le point d'accès. Veuillez consulter le guide pertinent pour change point d'accès.

- Branchement à l'aide de Code de sécurité : Lorsque vous choisissez Code de sécurité, la fenêtre de saisie s'affiche. Saisissez la clé de sécurité et appuyez sur la touche Bleu.

Essayez de nouveau si la connexion ne fonctionne pas.

Configuration du réseau sans fil Code de sécurité — A B C D E F G H I J K L M N O P Q R S T U V W X Y Z Numéro Bas casse Supprimer Effectué Dépl. 0 9 Numéro Intro. Retour

- Si la Code de sécurité n'est pas configurée : Si le réglage de sécurité du point d'accès prenant en charge la WPS est fixé à Aucun, vous pouvez sélectionner PBC, NIP, Aucune sécurité. L'option Aucune sécurité vous permet de vous connecter à un point d'accès sans utiliser la fonction WPS.

Le procédé pour PBC, NIP est le même que celui décrit plus haut. Reportez-vous y si la Code de sécurité est déjà configurée.
Essayez de nouveau si la connexion ne fonctionne pas.

Configuration du réseau sans fil Selectionnez du réseau 3/9 sson PBC jee NIP AP_1 Aucune sécurité Ap_2 Recherche Ad-hoc Dépl. Intro. Retour

- Ad-Hoc : Vous pouvez brancher un appareil portatif sans point d'accès à l'aide de l'adaptateur LAN sans fil Samsung, par un réseau poste à poste.

Comment se brancher à une nouvelle connexion Ad-hoc

1. Choississez Sélectionnez un réseau. La liste des appareils s'affiche.
2. Dans la liste des appareils, appuyez sur la touche bleue de la télécommande, ou sélectionnez Ad-hoc.

Le message La fonctionnalité du système de réseau existant est peut-être restreinte. Souhaitez-vous changer la connexion réseau? s'affiche.

1. Inscrivez le Nom du réseau (SSID) généré et la Code de sécurité dans l'appareil que vous souhaitez brancher.

Branchement d'un appareil Ad-hoc existant

1. Choississez Sélectionnez un réseau. La liste des appareils s'affiche.
2. Choisissez l'appareil à ajouter dans la liste.
3. Si une clé de sécurité à été utilisée, saisissez-la de nouveau.

Si le réseau ne fonctionne pas normalement, vérifiez de nouveau le Nom du réseau (SSID) : et la Code de sécurité. Une Code de sécurité erronée peut expliquer le mauvais fonctionnement du réseau.

La fonctionnalité du système de réseau existant est peut-être restreimte. Souhaitez-vous changer la connexion réseau? Oui Non

Configuration du réseau sans fil-Réglage autom.

Si vous désirez brancher un point d'accès, le point d'accès doit prendre en charge le protocole de configuration de l'hôte dynamique (DHCP). Seuls les appareils prenant en charge le mode Ad-hoc peuvent être branchés sans DHCP.

1. Réglez l'option Type de réseau à Sans fil.
2. Sélectionnez Configuration du réseau sans fil.
3. Réglez l'option Réglage pr. Internet à Réglage autom.

Le protocole Internet est réglé automatiquement.

1. Choisissez un réseau à partir de l'option Sélectionnez un réseau.
2. Sélectionnez Test du réseau pour vérifier la connectivité du réseau.

Configuration du réseau sans fil-Réglage manuel

1. Réglez l'option Type de réseau à Sans fil.
2. Sélectionnez Configuration du réseau sans fil.
3. Réglez l'option Réglage pr. Internet à Réglage manuel.
4. Configurez les fonctions Adresse IP, Masque de sous-réseau, Passerelle et Serveur DNS.

Appuyez sur les touches numériques de la télécommande pour configurer le réseau manuellement.

1. Choisissez un réseau à partir de l'option Sélectionnez un réseau.
2. Sélectionnez Test du réseau pour vérifier la connectivité du réseau.

Configuration du réseau sans fil Réglage pr. Internet : Réglage autom. Test du réseau Sélectionnez un réseau : AP1 Adresse IP : Masque de sous-réseau : Passerelle : Serveur DNS : Dépl. Intro. Retour

Configuration du réseau sans fil Réglage pr. Internet : Réglage manuel Test du réseau Sélectionnez un réseau : AP1 Adresse IP : 0 0 0 0 Masque de sous-réseau : 0 0 0 0 Passerelle : 0 0 0 0 Serveur DNS : 0 0 0 0 Dépl. Intro. Retour

Menu Input

□ Liste source

Permet de sélectionner le téléviseur ou d'autres sources d'entrée externes comme les lecteurs DVD/Blu-ray, les câblosélecteur ou les récepteurs satellite (boîtier décodeur) connectés au téléviseur. Permet de sélectionner la source d'entrée de votre choix.

Appuyez sur la touche SOURCE de la télécommande pour afficher une source de signal externe.

TV / AV / Composant / PC / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB

☑ Vous pouvez sélectionner uniquement les appareils externes déjà branchés au téléviseur. Dans l'option Liste source, les entrées branchées sont en surbrillance et figurent en haut de la liste. Les entrées non branchées figurent au bas de la liste.
Si des dispositifs USB sont branchés aux prises USB1(HDD) et USB2, ils apparaissent dans la liste sous la forme de USB1 et USB2 dans l'ordre.
L'ordinateur demeure toujours sous tension.
Utilisation des touches de couleur de la télécommande avec l'option Liste source - Rouge (Rafraîchir) : permet de rafraîchir les appareils externes branchés. Appuyez sur cette touche si la source est branchée et activée, mais n'apparaît pas dans la liste. - TOOLS (Outils): affiche les menus Entrer le nom et Información.

Liste source Entrer le nom

Liste source TV PC :---- AV :---- Composant :---- HDMI1/DVI :---- HDMI2 :---- ■ Rafaichir Outils

□ Entrer le nom

Magnétoscope / DVD / Câble STB / Satellite STB / PVR STB / Récepteur A/V / Jeu / Caméscope / PC / DVI / DVI PC / TV / IPTV / Blu-ray / HD DVD / DMA

Entrez l'appareil connecté aux prises d'entrée pour vous faciliter la sélection de la source d'entrée.

Lorsqu'un PC ayant une résolution de 1920 x 1080@60Hz est branché au port d'entrée HDMI IN1(DVI), vous devez régler le mode HDMI1/DVI à DVI PC dans l'option Entrer le nom du mode Entrée.
Lorsque vous branchez un câble HDMI/DVI dans le port HDMI IN 1(DVI), le réglage DVI ou DVI PC doit être sélectionné dans l'option Entrer le nom du mode Entrée pour le mode HDMI1/DVI.

Support technique

□ Autodiagnostic

Essai d'image

Si vous croyez qu'il y a un problème d'image, effectuez un essai d'image. Vérifiez le modèle des couleurs à l'écran pour voir si le problème persiste.

• Oui : Si la mire ne s'affiche pas ou s'il y a du bruit dans la mire, sélectionnez Oui. Il est possible que votre téléviseur soit défectueux. Communiquez avec le centre d'appel Samsung pour obtenir de l'assistance.
• Non : Si la mire s'affiche correctement, sélectionnez Non. Il est possible qu'un appareil externe soit défectueux. Veuillez vérifier les connexions. Si le problème persiste, consultez le guide d'utilisation de l'appareil externe.

Support technique Autodiagnostic Mise à jour du logiciel Guide de connexion HD Contacter Samsung

Autodiagnostic Essai d'image Essai de son Puissance signal Dépl. Intro. Retour

Essai de son

Si vous croyez qu'il y a un problème de son, effectuez un essai de son. Pour vérifier le son, vous pouvez faire jouer dans le téléviseur une mélodie préenregistrée.

Si les haut-parleurs du téléviseur n'émettent aucun son, assurez-vous que le mode Sélect. le haut-parleur est réglé à Haut-parleur TV dans le menu Son.
Vous entendrez la mélodie durant l'essai même si le mode Sélect. le haut-parleur est réglé à Haut-p. externe ou si vous avez coupé le son avec la touche MUTE.

• Oui : Si, au cours de l'essai de son, un seul haut-parleur émet du son ou si les deux haut-parleurs n'émettent aucun son, sélectionnez Oui. Il est possible que votre téléviseur soit défectueux. Communiquez avec le centre d'appel Samsung pour obtenir de l'assistance.
• Non : Si les haut-parleurs émettent un son normal, sélectionnez Non. Il est possible qu'un appareil externe soit défectueux. Veuillez vérifier les connexions. Si le problème persiste, consultez le guide d'utilisation de l'appareil externe.

■ Puissance signal (canaux numériques seulement)

Contrairement aux canaux analogiques, dont la qualité de réception peut varier de neigeuse à claire, les canaux numériques (HDTV) offrent soit une réception parfaite, soit aucune réception. Ainsi, contrairement aux canaux analogiques, vous ne pouvez pas syntoniser les canaux numériques. Cependant, vous pouvez régler votre antenne afin d'améliorer la réception des canaux numériques disponibles.

Si l'indicateur de puissance indique que le signal numérique est faible, déplacez l'antenne de manière à augmenter la puissance du signal. Continuez à régler l'antenne jusqu'à ce que vous trouviez la bonne orientation permettant d'obtenir un signal maximum.

□ Mise à jour du logiciel

Samsung mettra à votre disposition des mises à niveau du micrologiciel pour votre téléviseur. Les mises à niveaux peuvent être effectuées par l'entremise de votre téléviseur lorsqu'il est connecté à Internet ou en téléchargeant le nouveau micrologiciel sur une clé USB à partir du site samsung.com.

Version actuelle est le logiciel actuellement installé dans votre téléviseur.
Autre logiciel (Backup) vous montre la version précédente qui sera remplacée.
Le logiciel est présenté sous la forme « année/mois/jour_Version ». Plus la date est récente, plus la version logicielle est récente. Nous vous recommandons d'installer la version la plus récente.

USB

Insérez la clé USB contenant le microgiciel à niveau téléchargé à partir du site samsung.com dans le téléviseur. Veillez à ne pas interrompre l'alimentation ou retirer la clé USB pendant que la procédure de mise à niveau est en cours. Le téléviseur se mettra hors tension et redémarrera automatiquement une fois la mise à niveau terminée. Veuillez vérifier la version du micrologiciel une fois les mises à jour terminées (le numéro de la nouvelle version sera supérieur à celui de l'ancienne). Au moment de la mise à niveau du micrologiciel, les réglages vidéo et audio que vous avez effectués seront remplacés par les réglages par défaut (définis en usine). Nous vous recommandons de prendre en note vos réglages afin de pouvoir les rétablir facilement après la mise à niveau.

Mise à jour du logiciel Version actuelle 2009/01/17_000001 USB En ligne Autre logiciel 2009/01/16_000000 Déplacer Entrer Retour

En ligne

Mises à jour du logiciel par Internet.

Configurez d'abord votre réseau. Pour connaître le détail de l'utilisation de la fonction Réglage du réseau, consultez les instructions sous la rubrique « Configuration du réseau ». (voir pages 30\~35)
Si votre connexion Internet ne fonctionne pas correctement la connexion peu être interrompue. Veuillez télécharger de nouveau. Si le problème survient toujours, téléchargez la mise à niveau sur une clé USB et effectuez ensuite la mise à niveau du micrologiciel.

Autre logiciel (Backup)

Si un problème survient avec le micrologiciel et que le fonctionnement du téléviseur est affecté, vous pouvez revenir à la version antérieure du logiciel.

Si le logiciel a été changé, le logiciel existant est affiché.
Vous pouvez remplacer le logiciel actuel par le logiciel en option à l'aide de la fonction Autre logiciel.

□ Guide de connexion HD

Ce menu présente la méthode de branchement qui permet d'obtenir la qualité optimale pour un téléviseur à haute définition. Reportez-vous à cette rubrique lorsque vous branchez des appareils externes au téléviseur.

□ Contacter Samsung

Consultez cette rubrique lorsque votre téléviseur ne fonctionne pas correctement ou lorsque vous souhaitez mettre à niveau le logiciel. Vous pouvez consulter l'information concernant le centre d'appel, le produit ou la méthode de téléchargement du logiciel.

1. Appuyez sur la touche POWER pour mettre le téléviseur sous tension.
2. Branchez un dispositif USB contenant des photos, de la musique ou des fichiers vidéo dans la prise USB1(HDD) ou USB2, située sur le côté du téléviseur.
3. Lorsque l'écran de sélection Application s'affiche, appuyez sur la touche ENTER pour choisir Media Play (USB).

Le MTP (protocole de transfert de média) n'est pas pris en charge.
Le système de fichier prend en charge FAT16, FAT32 et NTFS.
☑ Certains types de caméra numérique et de dispositif audio USB pourraient être incompatibles avec ce téléviseur.
Media Play ne prend en charge que les dispositifs USB à mémoire de grande capacité (MSC). MSC est un dispositif de transport mémoire de grande capacité en bloc seulement. Parmi les exemples de MSC, on trouve les disques Thumb, les lecteurs de cartes Flash et USB HDD (USB HUB n'est pas pris en charge).
Veuillez vous brancher directement au port USB de votre téléviseur. L'utilisation d'un branchement de câble distinct pourrait entraîner un problème de compatibilité USB.
☑ Avant de brancher votre dispositif au téléviseur, veuillez faire une copie de sauvegarde de vos fichiers afin d'éviter les dommages ou les pertes de données. SAMSUNG n'est pas responsable des dommages ou des pertes de données.

☐ Branchez un USB HDD au port dédié, le port USB1(HDD). Avertissement : Ne pas dépasser 1.5 A.

Ne débranchez pas le dispositif USB pendant son chargement.

MSC prend en charge les fichiers MP3 et JPEG ainsi que les fichiers films, tandis qu'un dispositif PTP ne prend en charge que les fichiers JPEG.

Plus la résolution de l'image est élevée, plus elle prend du temps à s'afficher à l'écran.

La résolution JPEG maximale prise en charge est 15360 X 8640 pixels.

Le message « Format fichier non compatible. » s'affiche pour les fichiers non pris en charge ou les fichiers corrompus.

Si la clé de tri est en position Aff. de base, jusqu'à 1000 fichiers peuvent être affichés dans chacun des dossiers. L'autre clé de tri peut afficher jusqu'à 10000 fichiers.

Les fichiers MP3 protégés par DRM, téléchargés de sites payants, ne peuvent être lus. La gestion des droits numériques (DRM) est une technologie qui soutient la création, la distribution et la gestion du contenu de façon intégrée et globale, notamment par la protection des droits et intérêts des fournisseurs de contenu, la prévention de la copie illégale du contenu, ainsi que la gestion de la facturation et des règlements.

Le chargement peut prendre quelques secondes entre chaque photo. À ce moment, l'icône de chargement apparaît à l'écran.

Même si plus de deux dispositifs PTP sont branchés, vous ne pouvez en utiliser qu'un seul à la fois.

Si plusieurs dispositifs MSC sont branchés, certains pourraient ne pas être reconnus. Les dispositifs USB très énergivores (plus de 500 mA ou 5 V) pourraient ne pas être pris en charge.

En cas de surcharge, le message d'avertissement Fail add new device USB1/USB2 Power Overload s'affiche pendant le branchement ou l'utilisation d'un appareil USB, l'appareil pourrait ne pas être reconnu ou ne pas fonctionner correctement.

Media Play PHOTO SUM 651.80MB/993.02MBG Grenuite Photo Music Movie Setup SUM Appareil + Quitter

Utilisation des touches de la télécommande dans le menu Media Play

Touche	Fonctions
▲/▼/◄/►	Permet de déplacer le curseur et de choisir un élément.
ENTER ➔	Sélectionnez l'élément en surbrillance. En mode de lecture d'un diaporama, d'un film ou de musique :- Appuyer sur la touche ENTER ➔ pendant la lecture la met en pause.- Appuyer sur la touche ENTER ➔ pendant la pause reprend la lecture.
►/〔II〕	Lire ou mettre en pause le diaporama, la musique ou le film.
RETURN	Permet de retourner au menu précédent.
TOOLS	Exécuter diverses fonctions des menus Photo, Music et Movie.
■	Arrêter le diaporama, la musique ou le film en cours.
◄◄/►►	Passer au groupe de classement précédent ou suivant.
INFO	Afficher l'information sur le fichier.
MEDIA.P	Quitter le mode Media Play.
∨ CH ∧, EXIT, TV	Arrêter le mode Media Play et revenir au mode téléviseur.

Fonction Media Play

Cette fonction permet de visualiser des photographies et de lire des fichiers musicaux ou des films enregistrés sur un dispositif USB à mémoire de grande capacité (MSC).

Entrée dans le menu Media Play (USB)

1. Appuyez sur la touche MENU. Appuyez sur la touche ▲ ou ▼ pour sélectionner Application, puis sur ENTER ↙.
2. Appuyez sur la touche ▲ ou ▼ pour choisir Media Play (USB), puis sur la touche ENTER ☐.

Le menu Media Play (USB) s'affiche.

Appuyez sur la touche MEDIA.P de la télécommande pour afficher le menu Media Play.
Appuyez sur la touche SOURCE de la télécommande pour afficher la liste des sources. Appuyez ensuite sur la touche ▲ ou ▼ pour choisir USB.

Media Play PHOTO Photo Music Movie Setup SUM Appareil 651.84M/993.20MB Grenite SUM Retour

1. Appuyez sur la touche rouge, suivie de la touche ▲ ou ▼, pour choisir la mémoire USB. Appuyez sur la touche ENTER ↩.

Cette fonction varie selon de dispositif de mémoire USB utilisé.
Le nom du dispositif USB choisi s'affiche dans l'angle inférieur gauche de l'écran.

1. Appuyez sur la touche ◀ ou ▶ pour choisir une icône (Photo, Music, Movie, Setup), puis sur ENTER ↗.

Pour quitter le mode Media Play, appuyez sur la touche MEDIA.P de la télécommande.

Retrait sûr d'un dispositif de mémoire USB

Il est possible de retirer le dispositif du téléviseur de façon sûre.

1. Appuyez sur la touche TOOLS pendant l'affichage de la liste des fichiers Media Play, ou pendant la lecture d'un diaporama, de musique ou d'un film.
2. Appuyez sur la touche ▲ ou ▼ pour choisir Supp. sécurité, puis sur ENTER ↙.
3. Retirez le dispositif USB du téléviseur.

Photo Coutour Dossier P, préf. Alt. de base P, date 1231.jpg 1232.jpg 1233.jpg 1234.jpg Diaporama Lire groupe courant. Information Supp. sécurité 1235.jpg SUM Appareil Régl fav Choisir Outils Retour

Affichage à l'écran

Photo Couleur Dossier P. préf. Aff. de base P. date 1 Section Liste des clés de tri 2 Section Liste des groupes 3 Section Liste des fichiers 4 5/15 ★★★★ 1231.jpg 1232.jpg 1233.jpg 1234.jpg 1235.jpg 1236.jpg 1237.jpg 1 Fich. sél. SUM Appareil Régl fav Choisir Outils Retour

Passez à la section « Liste des clés de tri », « Liste de groupe » ou « Liste des fichiers » à l'aide des flèches verticales. Après avoir choisi une section, appuyez sur la touche ◀ ou ▶ pour choisir un élément.

Clé de tri actuelle : Ce champ indique le critère de classement actuel des fichiers. Appuyez sur la touche ◀ ou ▶ pour modifier le critère de classement des fichiers.
② Affichage des groupes : Affiche les groupes détaillés ou les fichiers selon la clé de tri choisie. Le groupe de classement comprenant le fichier sélectionné est mis en surbrillance.
3 Fichier actuellement sélectionné : Le fichier sélectionné est le fichier que vous commandez. Les fichiers photo et film s'affichent sous forme de vignettes.
4 Dispositif actuel : Affiche le nom du dispositif sélectionné. Appuyez sur la touche rouge pour choisir un dispositif.

- Touche rouge (Appareil) : Sélectionne un dispositif branché.

⑤ Éléments d'aide

• Touche verte (Régl fav) : Modifie le réglage favori du fichier sélectionné. Appuyez sur cette touche à répétition jusqu'à ce que la valeur désirée s'affiche.
• Touche jaune (Choisir) : Choisit un fichier dans la liste. Les fichiers sélectionnés sont marqués du symbole √. Appuyez une fois de plus sur la touche jaune pour annuler votre choix.
• TOOLS(Outils) : Affiche les options de menu (les options de menu varient selon l'état actuel).

6 Information sur la sélection d'éléments : Affiche le nombre de fichiers sélectionnés à l'aide de la touche jaune.

Il est possible de classer les photos de la liste selon un critère particulier.

1. Appuyez sur la touche MEDIA.P.
2. Appuyez sur la touche ◀ ou ▶ pour choisir Photo, puis sur ENTER ↙.
3. Appuyez sur la touche ▲ pour passer à la section Clé de tri.

4. Appuyez sur la touche ◀ ou ▶ pour choisir un critère de classement. (Aff. de base, P. date, Couleur, Dossier, P. préf.)
   Les photos sont classées selon le nouveau critère.

5. Appuyez sur la touche ▼ pour passer à la section Liste des fichiers. Appuyez sur la touche ▶ (Lecture)/ENTER ➕ pour lancer le diaporama dans l'ordre que vous avez choisi.

Photo Couleur Dossier P, préf. Alt. de base P, date 5/15 1231.jpg 1232.jpg 1233.jpg 1234.jpg 1235.jpg 1236.jpg 1237.jpg SUM Appareil Régl fav Choisir Outils Retour

Pour passer au groupe précédent ou suivant, appuyez sur la touche ◀◀ (REW) ou ▶▶ (FF).
L'information relative à la photo se règle automatiquement. L'information sur la couleur extraite d'un fichier photo peut être différente de ce à quoi vous vous attendez. Vous pouvez modifier la couleur et les préférences.
PTP ne prend pas en charge le mode de classement par dossier.

□ Aff. de base

Affiche les dossiers du dispositif de mémoire USB. Lorsque vous choisissez un dossier et que vous appuyez sur la touche ENTER ☐, seuls les fichiers photo du dossier choisi sont affichés.

Il n'est pas possible de régler les fichiers favoris dans le classement Aff. de base.

P. date

Les photos sont classées par date. Elles sont classées par mois et par année à partir de la photo la plus récente.

Couleur → Rouge / Jaune / Vert / Bleu / Magenta / Noir / Gris / Non classés

Les photos sont classées par couleur. Il est possible de modifier l'information de couleur d'une photo.

Activez l'option Utiliser l'aff. Couleur du menu Setup avant de classer les photos par couleur.

Dossier

Les photos sont classées par dossier. S'il y a beaucoup de dossiers dans le dispositif USB, les fichiers photo sont affichés dans l'ordre, dans chaque dossier. Les fichiers photo du dossier racine est affiché en premier et les autres dans l'ordre alphabétique, par nom.

Les photos sont classées par préférence (Favori). Il est possible de modifier les préférences de photo.

Modification du réglage favori
Choisissez la photo désirée dans la liste des photos, et appuyez ensuite à répétition sur la touche verte, jusqu'à l'affichage du réglage désiré.
Jusqu'à 3 étoiles peuvent être sélectionnées.
Les étoiles servent à des fins de regroupement seulement. Par exemple, un média trois étoiles n'a pas priorité sur un média une étoile.

1. Appuyez sur la touche MEDIA.P.
2. Appuyez sur la touche ◀ ou ▶ pour choisir Photo, puis sur ENTER ↙.
3. Appuyez sur la touche ◀ ou ▶ pour choisir le fichier photo désiré.

Sélection de plusieurs photos

• Appuyez sur la touche ◀ ou ▶ pour choisir le fichier photo désiré.
  Appuyez ensuite sur la touche jaune.
• Répétez l'étape précédente pour sélectionner plusieurs fichiers photo.

• Le symbole √ s'affiche à côté du fichier photo sélectionné.

• Appuyez sur la touche TOOLS.

Les options de menu varient selon l'état actuel.

Photo ARL. de base P. date Couleur Dossier P. prét. 5/15 Disporama Line groupe courant. Mod. info groupe Information Supp. sécurité 1231.jpg 1232.jpg 1233.jpg 1234.jpg SUM Apparell Régl fav Choisir Outils Retour

Diaporama

Ce menu permet de lire un diaporama créé à l'aide des fichiers photo du dispositif de mémoire USB.

Lire groupe courant.

Ce menu permet de lire un diaporama créé à l'aide des fichiers photo du groupe de classement choisi.

Mod. info groupe (lorsque la clé de tri est Couleur)

Vous pouvez modifier l'information de couleur d'un fichier photo (ou d'un groupe de fichiers) pour les transférer d'un groupe de couleur à un autre.

La couleur réelle de la photo n'est pas modifiée.
L'information de groupe du fichier actuel est mise à jour et les photos sont déplacées dans le nouveau groupe de couleur.
Pour modifier l'information de plusieurs fichiers, sélectionnez les fichiers désirés à l'aide de la touche jaune.

□ Désélect. tout (quand au moins un fichier est sélectionné)

Vous pouvez désélectionner tous les fichiers.

Le symbole √ indiquant que le fichier correspondant est sélectionné disparaît.

Information

L'information du fichier photo, notamment le nom, la taille, la résolution, la date de modification et le chemin, est affichée.

Vous pouvez afficher l'information des fichiers photo pendant un diaporama, à l'aide de la même procédure.
Appuyez sur la touche INFO pour afficher l'information.

□ Supp. sécurité

Il est possible de retirer le dispositif du téléviseur de façon sûre.

Lecture d'un diaporama

1. Appuyez sur la touche ▼ pour sélectionner la section Liste des fichiers.
2. Appuyez sur la touche TOOLS.
3. Appuyez sur la touche ▲ ou ▼ pour choisir Diaporama, puis sur ENTER ↙.
   Tous les fichiers de la liste des photos feront partie du diaporama.

Pendant le diaporama, les fichiers s'affichent dans l'ordre, à partir du fichier affiché.
Le diaporama se déroule dans l'ordre de classement de la section Liste des fichiers.
Les fichiers musicaux peuvent être lus automatiquement pendant le diaporama si l'option Musique de fond est réglée à On.
Pendant l'affichage d'une photo, appuyez sur la touche ▶(Lecture)/ENTER de la télécommande pour lancer le diaporama.
Touches de commande du diaporama

Touche	Fonctions
ENTER	Lecture / pause du diaporama.
	Lecture du diaporama.
	Pause du diaporama.
	Quitter le diaporama et retourner à la liste des photos.
	Modifier la vitesse de lecture du diaporama.
TOOLS	Exécuter diverses fonctions des menus Photo.

Photo Couleur Dossier P, préf. Aff. de base P, date 5/15 **** Disorama Live groupe courant. Information Supp. securiés 1231.jpg 1232.jpg 1233.jpg 1234.jpg 1235.jpg 1236.jpg 1237.jpg SUM Appareil Régl fav Choisir Outils Retour

Lecture du groupe courant

1. Appuyez sur la touche ▲ pour passer à la section Clé de tri.
2. Appuyez sur la touche ◀ ou ▶ pour choisir un critère de classement.
3. Appuyez sur la touche ▼ pour passer à la section Liste des groupes.
4. Choisissez un groupe à l'aide des touches ◀ ou ▶.
5. Appuyez sur la touche ▶ (Lecture). Un diaporama commence avec les fichiers du groupe choisi.

Photo Couleur Dossier P, préf. Alt. dre base P, date 0/15 ★★★★ 1231.jpg 1232.jpg 1233.jpg 1234.jpg 1235.jpg 1236.jpg 1237.jpg SUM Appareil Régl fav Choisir Outils Retour

- Ou encore

1. Choisissez une clé de tri. Choisissez ensuite les photos du groupe désiré dans la section Liste des fichiers.
   Pour passer au groupe précédent ou suivant, appuyez sur la touche (REW) ou (FF).

2. Appuyez sur la touche TOOLS.

3. Appuyez sur la touche ▲ ou ▼ pour choisir Lire groupe courant., puis sur ENTER ↩.

Toutes les photos du groupe de classement feront partie du diaporama.

Lecture d'un diaporama composé des fichiers choisis seulement

1. Appuyez sur la touche ▼ pour sélectionner la section Liste des fichiers.
2. Appuyez sur la touche ◀ ou ▶ pour choisir la photo désirée dans la section Liste des fichiers.
3. Appuyez sur la touche jaune.

4. Répétez la procédure ci-dessus pour choisir plusieurs photos.
   Le symbole √ s'affiche à la gauche de la photo choisie.
   Un diaporama doit contenir plus d'un fichier.
   Pour désélectionner tous les fichiers, appuyez sur la touche TOOLS et choisissez Désélect. tout.

5. Appuyez sur la touche ▶ (Lecture)/ENTER ↙.

Les fichiers sélectionnés feront partie du diaporama.

- Ou encore

1. Dans la section Liste des fichiers, appuyez sur la touche jaune pour choisir les photos désirées.
2. Appuyez sur la touche TOOLS.
3. Appuyez sur la touche ▲ ou ▼ pour choisir Diaporama, puis sur ENTER ↙.
   Les fichiers sélectionnés feront partie du diaporama.

Options du menu Diaporama

1. Pendant le diaporama (ou pendant l'affichage d'une photo), appuyez sur la touche TOOLS pour régler l'option.
2. Appuyez sur la touche ▲ ou ▼ pour choisir l'option voulue, puis sur ENTER ↙.

Outils Arrêter le diorama Vitesse du disp. : Normal Effet diorama : Fondu1 Rotation Zoom Musique de fond Réglage de l'image Réglage du son Information Dépl. Intro. Quitter

Arrêter le diaporama / Dém. Diaporama

Vous pouvez lancer ou arrêter un diaporama.

□ Vitesse du diap. → Lent / Normal / Rapide

Vous pouvez choisir la vitesse du diaporama.

Cette fonction n'est accessible que pendant un diaporama.
☑ Vous pouvez également modifier la vitesse du diaporama en appuyant sur la touche ◀◀ (REW) ou ▶▶ (FF) pendant le diaporama.

□ Effet diaporama

Vous pouvez choisir l'effet de transition à l'écran du diaporama.

Aucun / Fondu1 / Fondu2 / Masquer / Spirale / Damier / Linéaire / Escaliers / Volet / Aléatoire

Cette fonction n'est accessible que pendant un diaporama.

□ Rotation

Vous pouvez faire pivoter les photos enregistrées sur un dispositif de mémoire USB.

Chaque fois que vous appuyez sur la touche ◀, l'image pivote de 270°, 180°, 90° et 0°.
Chaque fois que vous appuyez sur la touche ▶, l'image pivote de 90°, 180°, 270° et 0°.
Le fichier pivoté n'est pas sauvegardé.

Zoom

Vous pouvez agrandir les photos enregistrées sur un dispositif de mémoire USB.

(x1 → x2 → x4)

Pour déplacer la photo agrandie, appuyez sur la touche ENTER ☑, suivie des touches ▲/▼/◄/►. Remarque : lorsque l'image agrandie est plus petite que sa taille originale à l'écran, le changement d'emplacement ne fonctionne pas.

Le fichier agrandi n'est pas sauvegardé.

Musique de fond

Vous pouvez choisir la musique de fond en regardant un diaporama.

Pour utiliser cette fonction, de la musique et des photos doivent être sauvegardés sur le dispositif USB.
Le chargement des fichiers musicaux est nécessaire pour modifier le mode BGM. Lecture des fichiers musicaux dans la catégorie à charger.

■ Musique de fond → Off / On

• Off: La musique de fond n'est pas lue.
- On: Lorsque la musique de fond est accessible, elle est lue lorsque vous choisissez On.

■ Mode mus. de fond → Ambiance / Fichier sélect. / Lect. al.

Vous pouvez choisir un mode pour la musique de fond.

Ambiance → Énergique / Rythmé / Triste / Stimulant / Calme / Non classés

La musique d'ambiance choisie est réglée comme musique de fond.

Si vous réglez le Mode mus. de fond à Ambiance, vous pouvez choisir une ambiance.

Sél. Fichier musical (0 Fich. Sél.)

Seul le fichier choisi est réglé comme musique de fond.

Si vous réglez le Mode mus. de fond à Fichier sélect., vous pouvez choisir un fichier musical.

Réglage de l'image / Réglage du son

Vous pouvez choisir les réglages de l'image et les réglages sonores.

Information

L'information du fichier photo s'affiche.

□ Supp. sécurité

Il est possible de retirer le dispositif du téléviseur de façon sûre.

1. Appuyez sur la touche MEDIA.P.
2. Appuyez sur la touche ◀ ou ▶ pour choisir Music, puis sur ENTER ↙.
3. Appuyez sur la touche ▲ pour passer à la section Clé de tri.

4. Appuyez sur la touche ◀ ou ▶ pour choisir un critère de classement. (Aff. de base, Titre, P. artis., Ambiance, Genre, Dossier, P. préf.)
   Les fichiers musicaux sont classés selon le critère nouvellement choisi.

5. Appuyez sur la touche ▼ pour passer à la section Liste des fichiers. Appuyez sur la touche ▶ (Lecture) / ENTER ▶ pour lancer la lecture musicale dans l'ordre choisi par l'utilisateur.

Pour passer au groupe précédent ou suivant, appuyez sur la touche (REW) ou (FF).
L'information relative à la musique est réglée automatiquement. L'information Mood extraite d'un fichier musical peut être différente de ce à quoi s'attend l'utilisateur. Vous pouvez modifier l'ambiance et les préférences.
S'il n'y a pas de titre pour un fichier musical, le nom du fichier est affiché.
S'il n'existe aucune information sur l'artiste, l'album, l'année ou le genre, l'élément correspondant affiché est vierge.

Music Genre Dossier P, préf. Alt. de base Titre Energetic 3/27 Glen Hans Dave Out 2001 Soundtrack I Love You Hafalls Gold Shine SUM Appareil Régl fav Choisir Outils Retour

□ Aff. de base

Affiche les dossiers du dispositif de mémoire USB. Lorsque vous choisissez un dossier et que vous appuyez sur la touche ENTER ☐, seuls les fichiers musicaux du dossier choisi sont affichés.

Il n'est pas possible de régler les fichiers favoris dans le classement Aff. de base.

Titre

Les fichiers musicaux sont classés par ordre de symbole/numéro/alphabétique/spécial et affichés.

P. artis.

Les fichiers musicaux sont classés par artiste, par ordre de symbole/numéro/alphabétique/spécial.

□ Ambiance → Énergique / Rythmé / Triste / Stimulant / Calme / Non classés

Les fichiers musicaux sont classés par ambiance. Il est possible de modifier l'information d'ambiance de la musique.

Genre

Les fichiers musicaux sont classés par genre.

Dossier

Les fichiers musicaux sont classés par dossier. S'il y a beaucoup de dossiers dans le dispositif USB, les fichiers sont affichés dans l'ordre dans chacun des dossiers. Le fichier musical dans le dossier source est affiché en premier et les autres dans l'ordre alphabétique par nom.

Les fichiers musicaux sont classés par préférence (Favori). Il est possible de modifier les préférences des fichiers musicaux.

Modification du réglage favori
Choisissez le fichier musical désiré dans la section Liste des fichiers, et appuyez ensuite à répétition sur la touche verte, jusqu'à l'affichage du réglage désiré.
Jusqu'à 3 étoiles peuvent être sélectionnées.
Les étoiles servent à des fins de regroupement seulement. Par exemple, un média trois étoiles n'a pas priorité sur un média une étoile.

1. Appuyez sur la touche MEDIA.P.
2. Appuyez sur la touche ◀ ou ▶ pour choisir Music, puis sur ENTER ↙.

3. Appuyez sur la touche ◀ ou ▶ pour sélectionner le fichier musical désiré.
   Sélection de plusieurs fichiers musicaux

4. Appuyez sur la touche ◀ ou ▶ pour choisir le fichier musical désiré. Appuyez ensuite sur la touche jaune.

5. Répéter l'étape précédente pour sélectionner plusieurs fichiers musicaux.

6. Le symbole √ s'affiche à côté du fichier musical sélectionné.

7. Appuyez sur la touche TOOLS.

Les options de menu varient selon l'état actuel.

Music Genre Dossier P, préf. All de base Titre Energetic 3/27 Glen Haus Dien Phys Sound Out 2007 Soundtrack I Love You Lis Want Me Way Live groupe courant. Information Supp. sécurité Hallefs Gold Shine SUM Appareil Régl fav Choisir Outils Retour

Lire groupe courant.

Ce menu permet de lire des fichiers musicaux du groupe de classement choisi.

Mod. info groupe (lorsque la clé de tri est Ambiance)

Il est possible de modifier l'information d'ambiance des fichiers musicaux.

L'information de groupe du fichier actuel est mise à jour et le fichier est déplacé dans le nouveau groupe.

Pour modifier l'information de plusieurs fichiers, sélectionnez les fichiers désirés à l'aide de la touche jaune.

☐ Désélect. tout (quand au moins un fichier est sélectionné)

Vous pouvez désélectionner tous les fichiers.

Le symbole √ indiquant que le fichier correspondant est sélectionné disparaît.

Information

L'information du fichier musical, notamment le nom, la taille, la date de modification et le chemin d'accès, est affichée.

Vous pouvez afficher l'information des fichiers musicaux pendant la Lire groupe courant., à l'aide de la même marche à suivre.
Appuyez sur la touche INFO pour afficher l'information.

□ Supp. sécurité

Il est possible de retirer le dispositif du téléviseur de façon sûre.

Lecture d'un fichier musical

1. Appuyez sur la touche ▼ pour sélectionner la section Liste des fichiers.
2. Appuyez sur la touche ◀ ou ▶ pour sélectionner le fichier musical à lire.
3. Appuyez sur la touche ▶ (Lecture)/ENTER

Ce menu affiche uniquement les fichiers pourvus d'une extension MP3. Les fichiers comportant d'autres extensions ne sont pas affichés, même s'ils sont sauvegardés sur le dispositif USB.
Le fichier sélectionné est affiché en tête de liste avec sa durée de lecture.
Pour régler le volume de la musique, appuyez sur la touche de volume de la télécommande. Pour couper le son, appuyer sur la touche MUTE de la télécommande.
Si le volume semble étrange pendant la lecture de fichiers MP3, réglez l'Égaliseur et le SRS TruSurround HD du menu Son (un fichier MP3 surmodulé peut causer des problèmes sonores).
Si la durée du fichier musical ne se trouve pas au début du fichier, sa durée de lecture pourrait s'afficher sous la forme « 00:00:00 ».
◀◀ (REW) ou ▶▶ (FF) ne fonctionnent pas pendant la lecture.
Touches de commande de lecture de la musique

Touche	Fonctions
ENTER	Lecture/pause du fichier musical.
	Lecture du fichier musical
	Pause du fichier musical
	Quitter le mode de lecture et revenir à la liste de musique.
TOOLS	Exécuter diverses fonctions du menu Musique.

00:00:04 / 00:04:04 3/37 Way I Love You HaHaHa SUM Pause Pric/Suiv Outils Retour

Icône d'information de la fonction Musique

	Répète la lecture de tous les fichiers musicaux (ou du fichier sélectionné) dans le dossier. Modo rep. réglé à On.
	Lecture unique de tous les fichiers musicaux (ou du fichier sélectionné) dans le dossier. Modo rep. réglé à Off.

Lecture du groupe musical

1. Appuyez sur la touche ▲ pour passer à la section Clé de tri.
2. Appuyez sur la touche ◀ ou ▶ pour choisir un critère de classement.
   3 Appuyez sur la touche ▼ ou ENTER ↩ pour passer à la section Liste des groupes.
3. Appuyez sur la touche ▶ (Lecture). La lecture des fichiers du groupe choisi s'amorce.

- Ou encore

1. Choisissez une clé de tri. Choisissez ensuite les fichiers du groupe désiré dans la section Liste des fichiers.

Pour passer au groupe précédent ou suivant, appuyez sur la touche (REW) ou (FF).

1. Appuyez sur la touche TOOLS.

2. Appuyez sur la touche ▲ ou ▼ pour choisir Lire groupe courant., puis sur ENTER ↩.

Les fichiers musicaux contenus dans le groupe de tri du fichier sélectionné sont lus.

Lecture des fichiers musicaux sélectionnés

1. Appuyez sur la touche ▼ pour sélectionner la section Liste des fichiers.
2. Appuyez sur la touche ◀ ou ▶ pour choisir le fichier musical désiré.
3. Appuyez sur la touche jaune.
4. Répétez l'étape précédente pour sélectionner plusieurs fichiers musicaux.

Le symbole √ apparaît à gauche du fichier musical sélectionné.
Pour désélectionner tous les fichiers, appuyez sur la touche TOOLS et choisissez Désélect. tout.

1. Appuyez sur la touche ▶ (Lecture)/ENTER

Les fichiers choisis sont lus.

Options du menu Lecture de la musique

☐ Modo rep. → On / Off

Vous pouvez lire des fichiers musicaux à répétition.

☐ Réglage de l'image / Réglage du son

Vous pouvez choisir les réglages de l'image et les réglages sonores.

Information

L'information du fichier musical s'affiche.

□ Supp. sécurité

Il est possible de retirer le dispositif du téléviseur de façon sûre.

Outils Modo rep. On Réglage de l'image Réglage du son Information Supp. sécurité Dépl. Réglage Quitter

Classement de la liste des films

Il est possible de classer les films dans la liste selon un critère de classement particulier.

1. Appuyez sur la touche MEDIA.P.

2. Appuyez sur la touche ◀ ou ▶ pour choisir Movie, puis sur ENTER ↙.

3. Appuyez sur la touche ▲ pour passer à la section Clé de tri.

4. Appuyez sur la touche ◀ ou ▶ pour choisir un critère de classement. (Aff. de base, P. date, Titre, Dossier, P. préf.)

Les fichiers film sont classés selon le critère nouvellement choisi.

1. Appuyez sur la touche ▶ (Lecture)/ENTER pour lancer le film dans l'ordre choisi.

L'information relative au film est réglée automatiquement. Il est possible de modifier les préférences.

Movie Titre Dossier P, préf.Air, de base P, date 5/15 ABCD.avi SUM Appareil Régl fav.Choisir Outils Retour

□ Aff. de base

Affiche les dossiers du dispositif de mémoire USB. Lorsque vous choisissez un dossier et que vous appuyez sur la touche ENTER, seuls les fichiers film du dossier choisi sont affichés.

Il n'est pas possible de régler les fichiers favoris dans le classement Aff. de base.

P. date

Les films sont classés par date. Ils sont classées par année et par mois, à partir du film le plus récent.

Titre

Les films sont classés par titre, par ordre de symbole/numéro/alphabétique/spécial.

Dossier

S'il y a beaucoup de dossiers dans le dispositif USB, les fichiers film sont affichés dans l'ordre, dans chaque dossier. Le fichier film dans le dossier source est affiché en premier et les autres le sont ensuite, par ordre alphabétique de nom.

Les films sont classés par préférence. (favori). Il est possible de modifier les prédérences de film.

Modification du réglage favori
Choisissez le fichier film désiré dans la section Liste des fichiers, et appuyez ensuite à répétition sur la touche verte, jusqu'à l'affichage du réglage désiré.

Jusqu'à 3 étoiles peuvent être sélectionnées.

Les étoiles servent à des fins de regroupement seulement. Par exemple, un média trois étoiles n'a pas priorité sur un média une étoile.

1. Appuyez sur la touche MEDIA.P.
2. Appuyez sur la touche ◀ ou ▶ pour choisir Movie, puis sur ENTER ↙.
3. Appuyez sur la touche ◀ ou ▶ pour sélectionner le fichier film désiré.

Sélection de plusieurs fichiers film

• Appuyez sur la touche ◀ ou ▶ pour choisir le fichier film désiré. Appuyez ensuite sur la touche jaune.
• Répétez la marche à suivre ci-dessus pour sélectionner plusieurs fichiers film.
• Le symbole √ s'affiche à côté du fichier film sélectionné.

Movie Titre Dossier P, préf.All. de base P, date 5/15 Lire groupe courant. Information Supp. sécurité 1231.avi 1232.avi 1233.avi ABCD.avi 1235.avi 1236.avi 1237.avi SUM Appareil Régl fav.Choiser Outils Retour

1. Appuyez sur la touche TOOLS.

Les options de menu varient selon l'état actuel.

Lire groupe courant.

Ce menu ne permet de que lire les fichiers film du groupe de classement choisi.

☐ Désélect. tout (quand au moins un fichier est sélectionné)

Vous pouvez désélectionner tous les fichiers.

Le symbole √ indiquant que le fichier correspondant est sélectionné disparaît.

Information

L'information du fichier film, notamment le nom, la taille, la date de modification et le chemin d'accès, est affichée.

Appuyez sur la touche INFO pour afficher l'information.

□ Supp. sécurité

Il est possible de retirer le dispositif du téléviseur de façon sûre.

Lecture d'un fichier film

Lecture d'un fichier film

1. Appuyez sur la touche ▼ pour sélectionner la section Liste des fichiers.
2. Appuyez sur la touche ◀ ou ▶ pour choisir le fichier film à lire.
3. Appuyez sur la touche ▶ (Lecture)/ENTER
   Le fichier sélectionné est lu.
   Le fichier sélectionné est affiché en tête de liste avec sa durée de lecture.
   Lorsqu'elle n'est pas détectée au début du fichier, la durée de lecture d'un fichier film peut s'afficher sous la forme « 00:00:00 ».
   Vous pouvez lire des fichiers jeux multimédias passionnants, mais la fonction de jeux n'est pas prise en charge.

Formats de sous-titre pris en charge

Nom	Extension de fichier	Format
MPEG-4 time-based text	.txt	XML
SAMI	.smi	HTML
SubRip	.srt	string-based
SubViewer	.sub	string-based
Micro DVD	.sub ou .txt	string-based

Formats de fichiers films compatibles

Extension de fichier	Conteneur	Décodeur vidéo	Compression / décompression audio	Résolution
*.avi	AVI	Divx 3.11 / 4.x / 5.1 / 6.0	MP3AC3LPCMADPCM	720x576
		XviD		1920x1080
		H.264 BP / MP / HP		1920x1080
		MPEG4 SP / ASP		1920x1080
		Motion JPEG		800x600
*.mkv	MKV	Divx 3.11 / 4.x / 5.1 / 6.0	MP3AC3LPCMADPCM	720x576
		XviD		1920x1080
		H.264 BP / MP / HP		1920x1080
		MPEG4 SP / ASP		1910x1080
		Motion JPEG		800x600
*.asf	ASF	Divx 3.11 / 4.x / 5.1 / 6.0	MP3AC3LPCMADPCM WMA	720x576
		XviD		1920x1080
		H.264 BP / MP / HP		1920x1080
		MPEG4 SP / ASP		1920x1080
		Motion JPEG		800x600
*.wmv	ASF	VC1	WMA	1920x1080
*.mp4	MP4(SMP4)	H.264 BP / MP / HP	MP3ADPCM AAC	1920x1080
		MPEG4 SP / ASP		1920x1080
		XVID		1920x1080
*.3gp	3GPP	H.264 BP / MP / HP	ADPCM AAC	1920x1080
		MPEG4 SP / ASP		1920x1080
*.vro	VROVOB	MPEG2	AC3MPEG LPCM	1920x1080
		MPEG1		1920x1080
*.mpg*.mpeg	PS	MPEG1	AC3MPEG PCM	1920x1080
		MPEG2		1920x1080
*.ts*.tp*.trp	TS	MPEG2	AACMP3	1920x1080
		H.264		1920x1080
		VC1		1920x1080

Touches de commande de lecture vidéo

Touche	Fonctions
ENTER	Lecture/pause du fichier film
	Lecture du fichier film
	Pause du fichier film
TOOLS	Exécuter diverses fonctions du menu Film.
	Quitter le mode de lecture et revenir à la liste des films.
◀ / ▶	Avance ou recule dans le fichier film.
▲ / ▼	Se déplacer au début ou à la fin du fichier.
	Lit le fichier à vitesse double. Selon le fichier film, cette fonction pourrait ne pas être prise en charge.

Lecture du groupe de films

1. Appuyez sur la touche ▲ pour passer à la section Clé de tri.
2. Appuyez sur la touche ◀ ou ▶ pour choisir un critère de classement.
   3 Appuyez sur la touche ▼ ou ENTER 🔍 pour passer à la section Liste des groupes.
3. Appuyez sur la touche ▶ (Lecture). Seuls les fichiers du groupe choisi sont lus.

- Ou encore

1. Choisissez une clé de tri. Choisissez ensuite les fichiers du groupe désiré dans la section Liste des fichiers.

Pour passer au groupe précédent ou suivant, appuyez sur la touche (REW) ou (FF).

1. Appuyez sur la touche TOOLS.

2. Appuyez sur la touche ▲ ou ▼ pour choisir Lire groupe courant., puis sur ENTER ↙.

Les fichiers film du groupe de classement, y compris le fichier sélectionné, sont lus.

Lecture des fichiers film sélectionnés

1. Appuyez sur la touche ▼ pour sélectionner la section Liste des fichiers.
2. Appuyez sur la touche ◀ ou ▶ pour choisir le fichier film désiré.
3. Appuyez sur la touche jaune.

Le symbole √ apparaît à gauche du fichier film sélectionné.
Pour désélectionner tous les fichiers, appuyez sur la touche TOOLS et choisissez Désélect. tout.

1. Répétez la procédure ci-dessus pour sélectionner plusieurs fichiers film.

2. Appuyez sur la touche ▶ (Lecture)/ENTER ↙.

Seul le fichier sélectionné est lu.

Fonction de lecture d'un film en continu (reprendre une lecture)

Si vous quittez un film en cours de lecture, vous pouvez en poursuivre la lecture plus tard à partir de l'endroit où vous l'avez arrêté.

1. Appuyez sur la touche ◀ ou ▶ pour sélectionner dans la section Liste des fichiers celui que vous souhaitez lire en continu.
2. Appuyez sur la touche ▶ (Lecture)/ENTER
3. Appuyez sur la touche bleu pour sélectionner Lecture continue (reprendre une lecture).

La lecture du film commence au moment de son interruption.

Si la fonction Rappel lecture cont. Film a été réglée sur On dans le menu de Setup, un message éclair s'affiche lorsque vous reprenez la lecture du film.

Options du menu Lecture de film

☐ Modo rep. → On / Off

Vous pouvez lire des fichiers film à répétition.

☐ Réglage de l'image / Réglage du son

Vous pouvez choisir les réglages de l'image et les réglages sonores.

Image Format

Ajustement

Lecture d'une vidéo à la taille de l'écran du téléviseur.

Original

Lecture d'une vidéo à sa taille d'origine.

Réglage des sous-titres

Vous pouvez réglez le sous-titrage du film.

Sous-titres → On / Off

Vous pouvez activer ou désactiver le sous-titrage du film.

■ Dimension des sous-titres → Petit / Standard / Grand

Vous pouvez modifier la taille des sous-titres.

■ Synchronis. sous-titres

Vous pouvez modifier la synchronisation des sous-titres.

Rétablir synchr. s-titres

Vous pouvez rétablir la synchronisation réglée des sous-titres.

Information

L'information du fichier film s'affiche.

□ Supp. sécurité

Il est possible de retirer le dispositif du téléviseur de façon sûre.

Outils Modo rep. On Réglage de l'image Réglage du son Image Format : Ajustement Réglage des sous-titres Information Supp. sécurité Dépl. Réglage Quitter

Le menu Setup affiche les paramètres du menu Media Play.

1. Appuyez sur la touche MEDIA.P.
2. Appuyez sur la touche ◀ ou ▶ pour choisir Setup, puis sur ENTER ↙.
3. Appuyez sur la touche ▲ ou ▼ pour sélectionner l'option désirée.
4. Appuyez sur la touche ◀ ou ▶ pour sélectionner l'option désirée.

Pour quitter le mode Media Play, appuyez sur la touche MEDIA.P de la télécommande.

Media Play SETUP Photo Music Movie Setup SUM Appareil 651.80MB/993.02MB Grenite SUM Quitter

Utiliser l'aff. Couleur → On / Off

Vous pouvez choisir de classer les photos par couleur. Si vous activez cette option (On), la durée de chargement peut être augmentée par la recherche de l'information sur la couleur des photos.

Rappel lecture cont. Film → On / Off

Sélectionnez cette fonction pour afficher le message éclair d'aide pour la lecture de film en continu.

Obtenir code enreg. vidéo s. dem. DivX®

Setup Utiliser l'aff. Couleur Off Rappel lecture cont. Film On Get DivX® VOD registration code Get DivX® VOD deactivation code Tps fct. écran veille 4h Information Supp. sécurité Si cette fonction est réglée à ON, le temps de charge augmente pour recueillir l'info sur couleur. SUM Appareil Dépl. Réglage Retour

Affiche le code d'enregistrement autorisé pour le téléviseur. Branchez-vous sur le site Web DivX® et enregistrez votre code dans un compte personnel pour télécharger le fichier d'enregistrement VOD. Lancez l'enregistrement VOD à l'aide de Media Play pour compléter l'enregistrement.

Pour de plus amples renseignements sur la vidéo-sur-demande DivX®, visitez www.DivX.com.

Obtenir code désact. vidéo s. dem. DivX®

Si le DivX® VOD n'est pas enregistré, le code de désactivation de l'enregistrement est affiché.

Si vous exécutez cette fonction quand le DivX® VOD est enregistré, l'enregistrement courant DivX® VOD est désactivé.

Tps fct. écran veille → 4 h / 8 h / 10 h

Choisir cette option pour fixer le temps d'attente avant que l'écran de veille ne soit lancé.

Information

Sélectionner cette option pour visualiser l'information sur le dispositif branché.

Supp. sécurité

Il est possible de retirer le dispositif du téléviseur de façon sûre.

Branchement d'appareils Anynet+

Qu'est-ce qu'Anynet+?

Anynet ^+ est une fonction qui permet de contrôler, à l'aide de la télécommande de votre téléviseur Samsung, tous vos appareils Samsung prenant en charge Anynet+. Le système Anynet ^+ peut être utilisé uniquement avec les appareils Samsung dotés de la fonction Anynet ^+ . Afin de vérifier si votre appareil Samsung est doté de cette fonction, vérifiez s'il arbore le logo Anynet ^+ .

Branchement au téléviseur

1. Raccordez la prise HDMI IN (1(DVI), 2, 3 ou 4) du téléviseur à la prise de sortie HDMI OUT de l'appareil Anynet ^+ correspondant à l'aide du câble HDMI.

Branchement à la chaîne de cinéma maison

1. Raccordez la prise HDMI IN (1(DVI), 2, 3 ou 4) du téléviseur à la prise de sortie HDMI OUT de l'appareil Anynet+ correspondant à l'aide du câble HDMI.
2. Raccordez la prise d'entrée HDMI IN de la chaîne de cinéma maison et la prise de sortie HDMI OUT de l'appareil Anynet+ correspondant à l'aide d'un câble HDMI.

√ Branchez le câble optique entre la prise de sortie DIGITAL AUDIO OUT (OPTICAL) du téléviseur et la prise d'entrée audio numérique de la chaîne de cinéma maison.
En suivant les instructions de connexion ci-avant, la prise optique alimente uniquement les périphériques audio 2 canaux. Vous entendrez du son uniquement au niveau des haut-parleurs gauche et droit avant de votre chaîne de cinéma maison et du caisson d'extrêmes graves. Pour avoir le son en 5.1 canaux, branchez la prise de sortie DIGITAL AUDIO OUT (OPTICAL) du récepteur DVD ou satellite (c.-à-d. l'appareil Anynet 1 ou 2) directement à l'amplificateur ou à la chaîne de cinéma maison, et non au téléviseur.
Connexion uniquement à une chaîne de cinéma maison.
Il est possible de brancher un appareil Anynet ^+ à l'aide du câble HDMI 1.3 Certains câbles HDMI ne prennent pas en charge des fonctions Anynet ^+ .
Anynet ^+ fonctionne lorsque l'appareil AV compatible avec Anynet ^+ est en mode Veille ou en mode Marche.
Anynet ^+ prend en charge jusqu'à 12 appareils audiovisuels. Vous pouvez connecter jusqu'à 3 appareils du même type.

Configuration de la fonction Anynet+

Appuyez sur la touche TOOLS pour afficher le menu Outils. Vous pouvez également afficher le menu Anynet ^+ en sélectionnant Outils Anynet ^+ (HDMI-CEC).

Configuration

Anynet ^+ (HDMI-CEC) → Arrêt / Marche

Pour utiliser la fonction Anynet ^+ , Anynet ^+ (HDMI-CEC) doit être à Marche.

Lorsque la fonction Anynet+ (HDMI-CEC) est désactivée, toutes les opérations Anynet+ connexes sont désactivées.

Arrêt automatique → Non / Oui

Réglage de la mise hors tension automatique, en même temps que celle du téléviseur, d'un appareil Anynet ^+ .

La source active de la télécommande du téléviseur doit être réglée à TV afin de pouvoir utiliser la fonction Anynet ^+ .

Si le mode Arrêt automatique est réglé à Oui, les appareils externes branchés sont également mis hors tension en même temps que le téléviseur. Cependant, si un appareil est en mode d'enregistrement, il se peut qu'il soit mis hors tension ou non.

Media Play (USB) Anynet+ (HDMI-CEC) InfoLink

Anynet* Configuration Anynet+ (HDMI-CEC) : Marche Arrêt automatique : Oui Dépl. Intro. Retour

Anynet* Configuration Anynet+ (HDMI-CEC) : Marche Arrêt automatique : Oui Dépl. Intro. Retour

Permutation entre appareils Anynet+

1. Appuyez sur la touche TOOLS. Appuyez sur la touche ENTER pour sélectionner la fonction Anynet+ (HDMI-CEC).
2. Appuyez sur la touche ▲ ou ▼ pour sélectionner Liste appareils, puis sur la touche ENTER ☐.

Anynet ^+ branchés au téléviseur s'affiche.
S'il est impossible de trouver l'appareil désiré, appuyez sur la touche rouge pour effectuer un balayage des appareils.

1. Appuyez sur la touche ▲ ou ▼ pour sélectionner un appareil, puis sur ENTER 📄. Le système commande l'appareil sélectionné.

Anynet* Regarder téléviseur Liste appareils Enregistrer: DVDR DVDR MENU DVDR INFO Récepteur: Arrêt Configuration

Ce n'est qu'après avoir réglé Anynet ^+ (HDMI-CEC) à Marche dans le menu Application que le menu Liste appareils s'affiche.

Permuter vers les appareils sélectionnés peut prendre jusqu'à 2 minutes. Il n'est pas possible d'annuler l'opération de permutation.
La durée nécessaire au balayage dépend du nombre d'appareils branchés.
Lorsque le balayage est terminé, le nombre d'appareils trouvés n'est pas affiché.
Bien que le téléviseur recherche automatiquement la liste des appareils quant marche le met sous tension à l'aide la touche de mise sous tension, les appareils qui y sont branchés n'apparaissent pas toujours automatiquement dans la liste lors de sa mise sous tension. Appuyez sur la touche rouge pour rechercher l'appareil branché.
☑ Si vous avez sélectionné un appareil externe en appuyant sur la touche SOURCE, vous ne pouvez pas utiliser la fonction Anynet+. Permutez vers un appareil Anynet+ à l'aide de la fonction Liste appareils.

Menu Anynet+

Le menu Anynet ^+ varie selon le type et l'état des appareils Anynet ^+ branchés au téléviseur.

Anynet ^+	Description
Regarder téléviseur	Anynet ^+ au mode de diffusion téléviseur.
Liste appareils	Affiche la liste des appareils Anynet ^+ .
(Nom de Dispositif) MENU	Affiche les menus des appareils branchés. Par exemple, si un enregistreur DVD est branché, le menu du disque de celui-ci s'affiche.
(Nom de Dispositif) INFO	Affiche les menus de lecture des appareils branchés. Par exemple, si un enregistreur DVD est branché, le menu de lecture du disque de celui-ci s'affiche.
Enregistrer: (*enregistreur)	Lance aussitôt l'enregistrement sur l'enregistreur. (Disponible seulement pour les appareils avec fonction d'enregistrement.)
Arrêter l'enregistrement: (*enregistreur)	Arrête l'enregistrement.
Récepteur	Le son provient du récepteur.

Si plusieurs enregistreurs sont branchés, ceux-ci s'affichent comme (*enregistreur). Si un seul enregistreur est branché, il est représenté par (*nom_appareil).

Type appar.	État de fonctionnement	Touches accessibles
Appareil Anynet+	Après une permutation vers l'appareil, lorsque le menu de l'appareil correspondant s'affiche à l'écran.	Touches numériques /Touche ▲/▼/◄/►/ ENTER ☐/Touches de couleur / Touche EXIT
	Après la permutation vers l'appareil, pendant la lecture d'un fichier	◀(Recherche vers l'arrière) / ►(Recherche vers l'avant) / ■(Arrêt) / ►(Lecture) / □(Pause)
Appareil avec syntoniseur intégré	Après la permutation vers l'appareil, pendant l'écoute d'une émission télévisée	∨ CH ∧
Appareil audio	Lorsque le récepteur est activé	- VOL + / MUTE

La fonction Anynet ^+ ne fonctionne que lorsque la source active de la télécommande du téléviseur est réglée à TV.
La touche ● fonctionne uniquement en mode d'enregistrement.
☑ Vous ne pouvez pas commander les appareils Anynet ^+ à l'aide des touches du téléviseur. Seule la télécommande du téléviseur permet de commander les appareils Anynet ^+ .
Il est possible que la télécommande du téléviseur ne fonctionne pas dans certaines conditions. Le cas échéant, sélectionnez à nouveau l'appareil Anynet+.
Les fonctions Anynet ^+ ne fonctionnent pas avec des produits d'autres marques.
Les fonctions des touches ◀◀◀ et ▶▶ peuvent varier selon l'appareil.

Enregistrement

Il est possible d'enregistrer une émission télévisée à l'aide d'un enregistreur Samsung.

1. Appuyez sur la touche TOOLS. Appuyez sur la touche ENTER pour sélectionner la fonction Anynet+ (HDMI-CEC).
2. Appuyez sur la touche ▲ ou ▼ pour sélectionner « Recording Immediately » et appuyez sur la touche ENTER ↩. L'enregistrement démarre.

Lorsque plus d'un appareil d'enregistrement est branché Lorsque plusieurs appareils d'enregistrement sont branchés, ils sont énumérés. Appuyez sur la touche ▲ ou ▼ pour sélectionner un appareil d'enregistrement, puis sur ENTER ↩. L'enregistrement démarre.

Anynet* Regarder téléviseur Liste appareils Enregistrer: DVDR DVDR MENU DVDR INFO Récepteur: Arrêt Configuration Dépl. Intro. Retour

Si l'appareil d'enregistrement ne s'affiche pas, Sélectionnez Liste appareils et appuyez sur la touche rouge pour rechercher les appareils.

1. Appuyez sur la touche EXIT pour quitter.

Vous pouvez enregistrer la source en sélectionnant Enregistrement: (nom_appareil).
Appuyez sur la touche pour enregistrer l'émission que vous êtes en train de regarder. Si vous regardez une vidéo sur un autre appareil, la vidéo de cet appareil est enregistrée.
☑ Avant d'enregistrer, vérifiez si la prise d'antenne est correctement branchée à l'appareil enregistreur. Pour brancher correctement une antenne à un appareil d'enregistrement, consultez le guide d'utilisation de l'appareil.

Écoute par l'intermédiaire d'un récepteur (chaîne de cinéma maison)

Il est possible d'écouter le son par l'intermédiaire d'un récepteur, plutôt que par les haut-parleurs du téléviseur.

1. Appuyez sur la touche TOOLS. Appuyez sur la touche ENTER pour sélectionner la fonction Anynet+ (HDMI-CEC).

2. Appuyez sur la touche ▲ ou ▼ pour sélectionner Récepteur. Appuyez sur la touche ◀ ou ▶ pour choisir Marche ou Arrêt.

3. Appuyez sur la touche EXIT pour quitter.

Si votre récepteur prend seulement le son en charge, il pourrait ne pas figurer dans la liste des appareils.
Le récepteur fonctionne lorsque la prise d'entrée optique est reliée à la prise de sortie optique DIGITAL AUDIO OUT (OPTICAL) du téléviseur.
Lorsque le récepteur (chaîne de cinéma maison) est réglé à Marche, il est possible d'entendre du son provenant de la prise optique du téléviseur. Lorsque le téléviseur émet des signaux numériques (air), il transmet le son en 5.1 canaux au récepteur de la chaîne de cinéma maison. Lorsque la source est un composant numérique, comme un lecteur DVD, et que ce dernier est branché au téléviseur à l'aide d'un câble HDMI, seul un son à deux canaux est émis par le récepteur de la chaîne de cinéma maison.
S'il y a une interruption de l'alimentation au téléviseur lorsque la fonction Récepteur est réglée à Marche (si le cordon d'alimentation est débranché ou en cas de panne de courant), la fonction Sélect. le haut-parleur peut être réglée à Haut-p. externe lorsque vous remettez le téléviseur sous tension.

Anynet* Regarder téléviseur Liste appareils Enregistrer: DVDR DVDR MENU DVDR INFO Récepteur: Arrêt Configuration Dépl. Intro. Retour

Problème	Solution possible
Anynet^+ ne fonctionne pas.	Vérifier si l'appareil est bien un appareil Anynet^+ . Le système Anynet^+ ne prend en charge que les appareils Anynet^+ .Ne brancher qu'un seul récepteur (chaîne de cinéma maison).Vérifier si le cordon d'alimentation de l'appareil Anynet^+ est correctement branché.Vérifier les branchements des câbles vidéo/audio/HDMI 1.3 de l'appareil Anynet^+ .Vérifier si la fonction Anynet^+ (HDMI-CEC) est réglée à Marche dans le menu Configuration d'Anynet ^+ .Vérifier si la télécommande est en mode TV.Vérifier s'il s'agit de la télécommande exclusive Anynet^+ . Anynet^+ ne fonctionne pas dans certaines conditions. (recherche de canaux, utilisation de Media Play, Prêt à l'emploi, etc.)Au moment du branchement ou du débranchement du câble HDMI 1.3, s'assurer d'effectuer une nouvelle détection des appareils ou de mettre le téléviseur hors tension et le redémarrer.Vérifier si la fonction Anynet^+ de l'appareil Anynet^+ est activée.
Je souhaite lancer Anynet^+ .	Vérifier si l'appareil Anynet^+ est correctement branché au téléviseur et si la fonction Anynet^+ (HDMI-CEC) est àMarchedans le menu de configuration d' Anynet^+ .Appuyer sur la touche TV de la télécommande du téléviseur pour permuter vers le téléviseur. Appuyer ensuite sur la touche TOOLS pour afficher le menu Anynet^+ et sélectionner le menu désiré.
Je souhaite quitter Anynet^+ .	SélectionnerRegardertéléviseurdans le menu Anynet^+ .Appuyer sur la touche SOURCE de la télécommande du téléviseur pour sélectionner un appareil autre que les appareils Anynet^+ .Appuyer sur les touches CH , CH LIST, PRE-CH etFAV.CHpour changer de mode au téléviseur. (Remarque : la touche des canaux ne fonctionne que si aucun appareil à syntoniseur intégré Anynet^+ n'est branché)
Le message «Connexion à l'appareil Anynet^+ ...» s'affiche à l'écran.	La télécommande ne peut être utilisée pendant la configuration d'Anynet ^+ ou pour permuter vers un mode de visionnement.Utiliser la télécommande lorsque le réglage d'Anynet ^+ ou la permutation vers le mode de visionnement sont terminés.
L'appareil Anynet^+ ne lit pas.	Vous ne pouvez pas utiliser la fonction lecture lorsque le mode Plug & Play est en cours d'exécution.
L'appareil branché n'est pas affiché.	Vérifier si l'appareil prend en charge les fonctions Anynet^+ .Vérifier si le câble HDMI 1.3 est bien branché.Vérifier si la fonction Anynet^+ (HDMI-CEC) est réglée àMarchedans le menu Configuration d'Anynet ^+ .Rechercher les appareils Anynet^+ à nouveau.Seul le câble HDMI 1.3 permet de brancher un appareil Anynet^+ . Certains câbles HDMI ne prennent pas en charge des fonctions Anynet^+ .S'il y a interruption suite à une anomalie, par exemple si le câble HDMI ou le cordon d'alimentation est déconnecté, ou s'il y a une panne de courant, répéter le balayage de détection.
L'émission ne peut pas être enregistrée.	Vérifier si la prise d'antenne de l'appareil enregistreur est branchée correctement.
Le son du téléviseur ne sort pas par le récepteur.	Brancher le câble optique entre le téléviseur et le récepteur.

Utilisation du service InfoLink

Vous pouvez consulter les nouvelles les plus récentes, les cotes de la Bourse et la météo à l'aide du service InfoLink de SAMSUNG.

Pour de plus amples renseignements sur la configuration du réseau, reportez-vous à la section « Configuration du réseau ». (voir pages 30\~35)
Les renseignements fournis provenant du USA TODAY par l'entremise du service InfoLink sont pour les États-Unis seulement. Aucune information pour les autres pays n'est fournie.

Media Play (USB) Anynet+ (HDMI-CEC) - InfoLink Application

Activation du service InfoLink

1. Appuyez sur la touche MENU pour afficher le menu. Appuyez sur la touche ▲ ou ▼ pour sélectionner Application, puis sur ENTER ↙.
2. Appuyez sur la touche ▲ ou ▼ pour choisir InfoLink, puis sur ENTER ↙.
3. Appuyez sur la touche ◀ ou ▶ pour sélectionner un service (Météo, Nouvelles, Actions ou Configuration), puis sur ENTER ☐.

Appuyez sur la touche INFO.L de la télécommande pour afficher le menu InfoLink.

Utilisation de l'objet Weather Service

1. Appuyez sur la touche INFO.L de la télécommande.
2. Appuyez sur la touche ◀ ou ▶ pour vous déplacer sur le service Météo et appuyez sur ENTER ↙.

Configuration de la région

1. Appuyez sur la touche jaune. Entrez le code zip (aux États-Unis seulement) de la région en appuyant sur les touches numérotées de la télécommande puis appuyez sur la touche ENTER ☐.

Vous pouvez consulter la météo pour la région sélectionnée.

Metlo Options Metlo actualle Previsions metlo Choisir > Retour Washington 59°F

Configuration de l'option Weather

1. Appuyez sur la touche rouge pendant que vous utilisez le service pour modifier l'option Météo du service.
2. Appuyez sur la touche ▲ ou ▼ et sélectionnez l'option Météo.
   Pour quitter le service Météo, appuyez sur la touche bleue.
   Pour quitter le service InfoLink, appuyez sur la touche EXIT.

Le fournisseur de nouvelles peut être modifié ultérieurement.

1. Appuyez sur la touche INFO.L de la télécommande.

2. Appuyez sur la touche ◀ ou ▶ pour vous déplacer sur le service Nouvelles et appuyez sur ENTER ↙.

Appuyez sur la touche ENTER pour voir le détail de l'objet.
Appuyez sur la touche ▲ ou ▼ pour voir l'objet précédent ou suivant.

1. Appuyez sur la touche rouge pendant que vous utilisez le service pour modifier l'option Nouvelles du service.

2. Appuyez sur la touche ▲ ou ▼ et sélectionnez l'option de service Nouvelles.

L'option de service News varie en fonction du service Web fourni.
Pour quitter le service Nouvelles, appuyez sur la touche bleue.
Pour quitter le service InfoLink, appuyez sur la touche EXIT.

Utilisation de l'objet Stock Service

1. Appuyez sur la touche INFO.L de la télécommande.
2. Appuyez sur la touche ◀ ou ▶ pour vous déplacer sur le service Actions et appuyez sur ENTER 📋.
3. Appuyez sur la touche rouge pendant que vous utilisez le service pour modifier l'option Actions du service.
4. Appuyez sur la touche ▲ ou ▼ pour choisir l'option de service Actions, puis sur ENTER ↙.

Actions Dépl Sorter Options Actions formants Sommare du search Actions et nouvelles Choose Rebut Perlez les actions favorites Messages en effet à moins au moins. Lundi commés sur hummes par littoral Data

Actions favorites

L'information sur le titre favori est affichée. Appuyez sur la touche jaune pour configurer l'option Actions favorites.

Sommaire du marché

Dow Jones, NASDAQ et S&P 500 sont permutés et l'index, les augmentations ou diminutions et le pourcentage sont affichés.

Actions et nouvelles

Les renseignements du titre favoris, les index et les nouvelles financières sur le Dow Jones, NASDAQ et S&P 500 sont affichés.

Les cotes des titres sont annoncées avec un retard de 15 minutes au moins.
Pour quitter le service Actions, appuyez sur la touche bleue.
Pour quitter le service InfoLink, appuyez sur la touche EXIT.

Configuration des articles Favorite Stocks

1. Appuyez sur la touche jaune lorsque l'option Actions favorites et Actions et nouvelles est sélectionnée. L'écran Set Favorite Stocks s'affiche.
2. Appuyez sur la touche ◀ ou ▶ pour passer à Category. Appuyer sur la touche ▲ ou ▼ pour choisir une catégorie. Appuyez sur la touche ENTER ☐.
3. Utilisez la touche ▲ ou ▼ pour sélectionner un article de titre, puis appuyez sur ENTER ↩.

Le titre sélectionné devient le Actions favorites.
Le symbole √ s'affiche à la gauche du nom du titre.
Appuyez de nouveau sur ENTER pour annuler le paramètre. Le symbole disparaît.
Appuyez sur la touche verte pour annuler toutes les sélections.
Appuyez sur la touche rouge pour basculer entre les choix NYSE etNASDAQ.

1. Pour compléter la configuration, appuyez sur la touche RETURN.

Peglez les actions favorites NYSE 3/1844 A - B C - E F - H I - K L - N A AA AAI AAR AAB AGILENT TECHNOLGIES, INC. ALCOA INC. AIRTRAN HOLDING, INC AMR CORPORATION ABB ASEA BROWN BOVERI LT. NASDAQ Régler Dépl. Choisir Retour

1. Appuyez sur la touche INFO.L de la télécommande.
2. Appuyez sur la touche ◀ ou ▶ pour choisir Configuration, puis sur ENTER ☐.
3. Appuyez sur la touche ▲ ou ▼ pour choisir l'option voulue, puis sur ENTER ↙.
   Pour quitter le service Configuration, appuyez sur la touche RETURN.
   Pour quitter le service InfoLink, appuyez sur la touche EXIT.

InfoLink's Setup Lancement auto. : Arrêt Durée de l'affichage : 4 heures Taille de la police : Standard Couleur arrière-plan : Noir InfoLink's Position Dépl. Choisir Retour

Lancement auto.

Détermine s'il faut lancer automatiquement le mode InfoLink lorsque le téléviseur est sous tension. Vous pouvez sélectionner Arrêt ou Marche.

Durée de l'affichage

Détermine la durée d'affichage des nouvelles à l'écran. Il est possible de sélectionner 4 heures, 8 heures, 10 heures ou Toujours.

Taille de la police

Le service InfoLink permet de sélectionner Standard ou Grand.

Couleur arrière-plan

Permet de régler la couleur de l'arrière-plan du service InfoLink. La couleur s'applique à toutes les fenêtres de service, d'option et de configuration.

InfoLink's Position

Permet de régler la position de chaque service InfoLink à l'écran. La sélection peut s'effectuer à partir de six positions InfoLink prédéfinies (Position 1 \~ Position 6).

Dépannage

Le tableau ci-dessous dresse la liste des problèmes courants et suggère des solutions. Si aucun de ces conseils de dépannage ne permet de corriger le problème, communiquez avec le service à la clientèle de Samsung en composant le 1-800-SAMSUNG.

L'écran TFT DEL utilise un affichage constitué de pixels secondaires (6 220 800) nécessitant une technologie sophistiquée. Cependant, il se peut qu'il y ait à l'écran quelques pixels lumineux ou noirs. Ces pixels n'ont aucun impact sur les performances de ce produit.

Problème	Solution possible
Image de qualité médiocre.	Essayez un autre canal. / Réglez l'antenne. / Vérifiez tous les branchements de câbles.
Son de qualité médiocre.	Essayez un autre canal. / Réglez l'antenne.
Aucune image ou aucun son.	Essayez un autre canal. / Appuyez sur la toucheSOURCE.Vérifiez si le téléviseur est branché. / Vérifiez le branchement de l'antenne.
Il n'y a pas de son ou le son est trop bas alors que le volume est réglé au maximum.	Dans un premier temps, vérifiez le volume pour les éléments branchés sur votre téléviseur (récepteur de diffusion numérique, DTV, DVD, récepteur de diffusion par câble, magnétoscope, etc.). Réglez ensuite le volume du téléviseur en conséquence. Pour désactiver la transmission du contenu média à partir d'un Sélect. le haut-parleur.
L'image roule verticalement.	Vérifiez tous les branchements des câbles.
La qualité de l'image laisse à désirer.	Effectuez l'essai d'image dans le menu Autodiagnostic.
Le son laisse à désirer.	Effectuez l'essai de son dans le menu Autodiagnostic
La télévision fonctionne irrégulièrement.	Débranchez la télévision pendant 30 secondes puis essayez de nouveau.
Le téléviseur ne s'allume pas.	Vérifiez que la prise électrique fonctionne correctement.
La télécommande ne fonctionne pas.	Remplacez les piles de la télécommande.Nettoyez la partie supérieure de la télécommande (fenêtre de transmission).Vérifiez les bornes de la batterie.
Message « Vérifier signal câble ».	Assurez- vous que le câble d'interface est solidement branché aux sources PC.
Message « Mode non disponible ».	Vérifiez la résolution maximale et la fréquence vidéo de l'appareil branché.Comparez ces valeurs aux données des modes d'affichage.
Problème d'écran en télédiffusion numérique.	Vérifiez la puissance du signal numérique et l'entrée de l'antenne.
L'image est trop claire ou trop sombre.	Réglez la luminosité et le contraste. / Utilisez la fonction de réglage fin.
Barres noires à l'écran.	Assurez-vous que votre réception est en haute définition (HD).Les stations des canaux à haute définition émettent parfois en signaux à définition standard (SD), ce qui peut causer la formation de barres noires.Réglez votre câblosélecteur ou récepteur satellite sur le mode Étirer ou format large pour éliminer les barres.
L'image a une teinte rouge, verte ou rose.	Assurez-vous que les câbles pour composante sont branchés aux prises correspondantes.
Le mode Sous-titres ne fonctionne pas.	Si vous utilisez un câblosélecteur ou un récepteur satellite, vous devez réglez le mode Sous-titres sur le récepteur et non sur le téléviseur.
Image embrouillée.	Le logiciel de votre câblosélecteur a besoin d'une mise à niveau. Communiquez avec votre câblodistributeur.
Image embrouillée.	La raison peut être une incompatibilité avec votre câblosélecteur. Pour supprimer ce problème, branchez les câbles pour composante.
Des barres horizontales clignotent, scintillent ou tremblent sur l'image.	Ajustez la fonction de réglage de base, puis réglez la fonction de réglage fin.
Des barres verticales clignotent, scintillent ou tremblent sur l'image.	Ajustez la fonction de réglage de base, puis réglez la fonction de réglage fin.
L’écran est noir et le témoin d'alimentation clignote.	Sur votre ordinateur, vérifiez : l'alimentation, le câble de signal. La télévision est en mode gestion d'énergie. Déplacez la souris de l'ordinateur ou appuyez sur une touche du clavier.
Il est possible que l'image ne soit pas stable et qu'elle donne l'impression de vibrer lorsqu'un ordinateur est connecté à l'entrée PC.	Si le réglage est incorrect, utilisez le programme utilitaire de votre ordinateur pour modifier les paramètres d'affichage. Votre téléviseur prend en charge les fonctions d'affichage multibalayage dans les domaines de fréquence suivant :- Fréquence horizontale (kHz) : 30~60- Fréquence verticale (Hz) : 60~75- Taux de rafraîchissement maximum de l'ordinateur (à 60 Hz) : 1920 x 1080
L'image n'est pas centrée sur l'écran.	Réglez la position horizontale et verticale. La position de l'écran doit être réglée sur la source de sortie (c.-à-d. STB) à l'aide d'un signal numérique.
L'image semble déformée dans un angle de l'écran.	Si la fonction Plein écran est sélectionnée pour certains appareils externes, l'image peut sembler déformée dans un angle de l'écran. Ce dommage est causé par les appareils externes et non par le téléviseur.
Le message « Rétablit tous les paramètres aux réglages prédéfinis en usine. » s'affiche.	Ce message s'affiche lorsqu'on maintient la touche EXIT enfoncée pendant quelques instants. Les paramètres sont rétablis aux réglages prédéfinis en usine.

Installation du support

Préréglage: Placez le guide de support et le collet sur le support et fixez-les à l'aide des vis. Applicables aux modèles (UN32B6000) seulement.

1. Fixez votre téléviseur DEL sur le support.

Deux personnes ou plus devraient porter le téléviseur.
S'assurer de bien distinguer le devant et l'arrière du support lors de l'assemblage.
Pour veiller à ce que le téléviseur soit installé sur le support au niveau approprié, n'exercez pas de pression excessive sur les côtés supérieurs droit et gauche du téléviseur.

1. Vissez les vis à la position ①, puis vissez les vis à la position ②.

Placez l'appareil à la verticale et vissez les vis. Si vous vissez les vis lorsque le téléviseur DEL est en position horizontale, il pourrait pencher vers un côté.

Arrière Avant

SAMSUNG ① ②

Retrait du support

1. Retirez les vis à l'arrière du téléviseur.
2. Séparez le support du téléviseur.
   Deux personnes ou plus devraient porter le téléviseur.
3. Placez le couvercle sur l'orifice inférieur.

□ Installation sur support

Faites passer les fi ls dans le porte-fi l afi n de pas les voir à travers le support transparent.

Installez votre support mural sur un mur solide et perpendiculaire au plancher. Pour le fixer à d'autres matériaux, veuillez communiquer avec votre détaillant. Si vous l'installez au plafond ou sur un mur incliné, il risque de tomber et de causer des blessures.

Les dimensions standard pour les ensembles de fixation murale figurent dans le tableau ci-dessus.
Un manuel d'installation détaillé et toutes les pièces nécessaires à l'assemblage sont comprises à l'achat de notre ensemble d'installation murale.
N'utilisez pas de vis plus longues que les dimensions standard : elles pourraient endommager l'intérieur du téléviseur.
En ce qui a trait aux supports muraux non conformes aux spécifications de vis de la norme VESA, la longueur des vis peut différer selon leurs spécifications.
N'utilisez pas de vis non conformes aux spécifications de vis de la norme VESA.
☑ Ne serrez pas trop les vis, cela pourrait endommager le produit ou provoquer sa chute et causer des blessures. Samsung décline toute responsabilité eu égard à de tels accidents.
Samsung ne saurait être tenu responsable des dommages au produit ou des blessures occasionnés par l'utilisation d'un support mural non conforme aux spécifications VESA ou non recommandé, ou si le consommateur ne suit pas les instructions d'installation du produit.
☑ Nos modèles de 145 cm (57 po) et 160 cm (63 po) ne sont pas conformes aux spécifications VESA. Par conséquent, vous devez utiliser notre ensemble de fixation conçu pour ces modèles.
Au montage, l'inclinaison du téléviseur ne doit pas dépasser 15 degrés.

Type de produits	pouces	Spéc. VESA (A * B)	Vis standard	Quantité
LED-TV	19~22	100 X 100	M4	4
	23~29	200 X 100
	30~40	200 X 200	M6
	46~55	400 X 400	M8
	57~70	800 X 400
	80~	1400 X 800
PDP-TV	42~50	400 X 400	M8	4
	58~63	600 X 400
	70~	800 X 400
	80~	1400 X 800
LFD	30~39	200 X 200	M6	4
	40~52	400 X 400	M8
	55~70	800 X 400
	70~	1400 X 800

N'installez pas l'ensemble d'installation murale lorsque le téléviseur est en fonctionnement. Une blessure par choc électrique pourrait en résulter.

A B

Utilisez l'anneau de support ① pour installer un support mural provenant d'un autre fabricant.

SAMSUNG 1

Utilisation du verrou antivol Kensington

Le verrou Kensington est un dispositif permettant de fixer physiquement un système utilisé un endroit public. L'apparence et le mode de verrouillage peuvent être différents de ceux illustrés, selon le fabricant.

Veuillez consulter le manuel fourni avec le verrou Kensington pour sa bonne utilisation.

Le verrou doit être acheté séparément.
L'emplacement du verrou Kensington peut varier en fonction du modèle.

1. Insérez le dispositif de verrouillage dans la fente Kensington du téléviseur DEL (①) et tournez-le dans le sens de verrouillage (②).

2. Branchez le câble du verrou Kensington (3).

3. Fixez le verrou Kensington sur un bureau ou tout autre objet lourd inamovible.

Sécurisation de l'espace d'installation

Respectez les distances requises entre le produit et les autres objets (p. ex., les murs) afin d'assurer une bonne ventilation.

Le non-respect de ces distances pourrait faire augmenter la température interne du produit et causer un incendie ou endommager le produit.

Installez le produit de manière que les distances obligatoires indiquées dans la figure soient respectées.

Lorsque vous utilisez un support ou un support mural, utilisez seulement les pièces fournies par Samsung Electronics.

• Si vous utilisez des pièces fournies par un autre fabricant, cela pourrait endommager le produit ou causer des blessures engendrées par la chute du produit.
• Si vous utilisez des pièces fournies par un autre fabricant, vous risquez d'endommager le produit ou de causer un incendie engendré par l'augmentation interne de la température du produit attribuable à une mauvaise ventilation.

L'aspect peut différer selon le produit.

Lorsque vous installez le produit sur un support

10 cm 10 cm 10 cm

Lorsque vous installez le produit au mur

10 cm 10 cm 10 cm 10 cm

Attention : Le téléviseur pourrait tomber si vous le tirez ou le poussez ou si vous y grimpez. Assurez-vous que les enfants ne se pendent pas au-dessus du téléviseur ou qu'ils ne le déstabilisent pas; le téléviseur pourrait basculer et causer des blessures graves ou la mort. Suivez les consignes de sécurité fournies dans le prospectus de sécurité inclus. Pour plus de stabilité, installez le dispositif anti-chute par mesure de sécurité en suivant les étapes données ci-dessous.

Composants (Selon le modèle):

Support pour téléviseur

Vis ① (M8xL19)

Pour empêcher le téléviseur de tomber :

1. Retirez les vis du coin supérieur droit à l'arrière du boîtier du téléviseur. Fixez le support pour téléviseur au téléviseur en serrant la vis ① (pour fixer le téléviseur) dans l'orifice.

Assurez-vous de n'utilisez que les vis fournies.

armoire

1. Fixez solidement les vis au mur ou à l'armoire auquel sera installé le téléviseur. Fixez le support attaché au téléviseur aux vis sur le mur ou armoire afin d'installer le téléviseur.

Les vis utilisées au mur ou dans l'armoire sont vendues séparément.
Fixez le téléviseur près du mur pour ne pas qu'il ne tombe.
Lorsque vous fixez le téléviseur au mur, attachez le cordon de niveau avec le sol ou incliné vers le bas par mesure de sécurité.
Assurez-vous que le cordon ou le lien ne se détache pas.
Avant de déplacer le téléviseur, débranchez d'abord le cordon.

armoire

armoire

1. Vérifiez l'état des connexions. Inspectez périodiquement les connexions en cas de signes de fatigue ou de pannes. Si vous n'êtes pas certain des connexions à effectuer, communiquez avec un installateur professionnel.

Modèle	UN32B6000
Taille de l’écran(diagonale)	32 pouces(31.5 pouces en diagonale)
Résolution PC(Optimale)	1920 x 1080 @ 60 Hz
Son(Sortie)	10W x 2
Dimensions (L x P x H)Sans supportAvec support	31.5 x 1.2 x 20.5 (po) / 799 x 29.9 x 520.9 (mm)31.5 x 10.0 x 22.8 (po) / 799 x 255 x 579.9 (mm)
PoidsSans supportAvec support	21.9 lb / 9.95 Kg30.3 lb / 13.75 Kg
Facteurs environnementauxTempérature de fonctionnementNiveau d'humidité durant le fonctionnementTempérature pour l'entreposageNiveau d'humidité pour l'entreposage	50°F à 104°F (10°C à 40°C)10% à 80%, sans condensation-4°F à 113°F (-20°C à 45°C)5% à 95%, sans condensation
Support pivotant(Gauche / Droite)	-20° ~ 20°

Modèle	UN40B6000
Taille de l’écran(diagonale)	40 pouces(40.0 pouces en diagonale)
Résolution PC(Optimale)	1920 x 1080 @ 60 Hz
Son(Sortie)	10W x 2
Dimensions (L x P x H)Sans supportAvec support	38.7 x 1.2 x 24.8 (po) / 983 x 29.9 x 631 (mm)38.7 x 10.0 x 27.1 (po) / 983 x 255 x 688 (mm)
PoidsSans supportAvec support	32.4 lb / 14.7 Kg40.6 lb / 18.4 Kg
Facteurs environnementauxTempérature de fonctionnementNiveau d'humidité durant le fonctionnementTempérature pour l'entreposageNiveau d'humidité pour l'entreposage	50°F à 104°F (10°C à 40°C)10% à 80%, sans condensation-4°F à 113°F (-20°C à 45°C)5% à 95%, sans condensation
Support pivotant(Gauche / Droite)	-20° ~ 20°
Modèle	UN46B6000
Taille de l’écran(diagonale)	46 pouces(46.0 pouces en diagonale)
Résolution PC(Optimale)	1920 x 1080 @ 60 Hz
Son(Sortie)	10W x 2
Dimensions (L x P x H)Sans supportAvec support	43.9 x 1.2 x 27.8 (po) / 1129 x 29.9 x 705 (mm)43.9 x 10.8 x 30.0 (po) / 1129 x 275 x 763 (mm)
PoidsSans supportAvec support	39.7 lb / 18.0 Kg50.3 lb / 22.8 Kg
Facteurs environnementauxTempérature de fonctionnementNiveau d’humidité durant le fonctionnementTempérature pour l’entreposageNiveau d’humidité pour l’entreposage	50°F à 104°F (10°C à 40°C)10% à 80%, sans condensation-4°F à 113°F (-20°C à 45°C)5% à 95%, sans condensation
Support pivotant(Gauche / Droite)	-20° ~ 20°

Modèle	UN55B6000
Taille de l’écran(diagonale)	55 pouces(54.7 pouces en diagonale)
Résolution PC(Optimale)	1920 x 1080 @ 60 Hz
Son(Sortie)	15W x 2
Dimensions (L x P x H)Sans supportAvec support	51.5 x 1.2 x 32.1 (po) / 1307 x 29.9 x 815 (mm)51.5 x 12.0 x 34.4 (po) / 1307 x 305 x 873 (mm)
PoidsSans supportAvec support	49.4 lb / 22.4 Kg60.8 lb / 27.6 Kg
Facteurs environnementauxTempérature de fonctionnementNiveau d'humidité durant le fonctionnementTempérature pour l'entreposageNiveau d'humidité pour l'entreposage	50°F à 104°F (10°C à 40°C)10% à 80%, sans condensation-4°F à 113°F (-20°C à 45°C)5% à 95%, sans condensation
Support pivotant(Gauche / Droite)	-20° ~ 20°

Le design et les spécifications peuvent changer sans préavis.

Cet appareil est un appareil numérique de catégorie B.

Pour les caractéristiques d'alimentation et de consommation électrique, voir l'étiquette fixée au produit.

UN32B6000

VUE DE DESSUS

AV IN RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RGB RV - AURD - L RV - AURD - L RV - AURD - L RV - AURD - L RV - AURD - L RV - AURD - L RV - AURD - L RV - AURD - L RV - AURD - L RV - AURD - L RV - AURD - L RV - AURD - L RV - AURD - L RV - BND RV - BND RV - BND RV - BND RV - BND RV - BND RV - BND RV - BND RV - BND RV - BND RV - BND RV - BND RV - BND RV - BND RV - BND RV - BND RV - BND RV - BND RV - BND RV - BND RV - BOD RV - BOD RV - BOD RV - BOD RV - BOD RV - BOD RV - BOD RV - BOD RV - BOD RV - BOD RV - BOD RV - BOD RV - BOD RV - BOD RV - BOD RV - BOD RV - BOD

DÉTAILS DU PANNEAU DE PRISES

31.5 26.4 15.5 20.5 22.8 17.5 1.2 10.0

VUE AVANT / VUE LATÉRALE

REMARQUE: Tous les dessins ne sont pas nécessairement des représentations à l'échelle. Certaines dimensions peuvent avoir été changées sans avis. Mesurez les dimensions avant d'installer votre téléviseur. Nous n'assumons aucune responsabilité pour les erreurs typographiques ou d'impression.

REMARQUE: Tous les dessins ne sont pas nécessairement des représentations à l'échelle. Certaines dimensions peuvent avoir été changées sans avis. Mesurez les dimensions avant d'installer votre téléviseur. Nous n'assumons aucune responsabilité pour les erreurs typographiques ou d'impression. © 2009 Samsung Electronics America, Inc.

VUE DE DESSUS

AV IN R-AUDL-L RGB R-AUDL-L RGB R-AUDL-L RGB R-AUDL-L RGB R-AUDL-L RGB R-AUDL-L RGB R-AUDL-L RGB R-AUDL-L RGB R-AUDL-L RGB R-AUDL-L RGB R-AUDL-L RGB R-AUDL-L RGB R-AUDL-L RGB R-AUCN AUCN AUCN AUCN AUCN AUCN AUCN AUCN AUCN AUCN AUCN AUCN AUCN AUCN AUCN AUCN AUCN AUCN AUCN AUCN AUCN AUCN AUCN AUCN AUCN AUCN TDAV1 TDAV2 TDAV3 TDAV4 TDAV5 TDAV6 TDAV7 TDAV8 TDAV9 TDAV10 TDAV11 TDAV12 TDAV13 TDAV14 TDAV15 TDAV16 TDAV17 TDAV18 TDAV19 TDAV20 TDAV21 TDAV22 TDAV23 TDAV24 TDAV25 TDAV26 TDAV27 TDAV28 TDAV29 TDAV30 TDAV31 TDAV32 TDAV33 TDAV34 TDAV35 TDAV36 TDAV37 TDAV38 TDAV39 TDAV40 TDAV41 TDAV42 TDAV43 TDAV44 TDAV45 TDAV46 TDAV47 TDAV48 TDAV49 TDAV50 TDAV51 TDAV52 TDAV53 TDAV54 TDAV55 TDAV56 TDAV57 TDAV58 TDAV59 TDAV60 TDAV61 TDAV62 TDAV63 TDAV64 TDAV65 TDAV66 TDAV67 TDAV68 TDAV69 TDAV70 TDAV71 TDAV72 TDAV73 TDAV74 TDAV75 TDAV76 TDAV77 TDAV78 TDAV79 TDAV80 TDAV81 TDAV82 TDAV83 TDAV84 TDAV85 TDAV86 TDAV87 TDAV88 TDAV89 TDAV90 TDAV91 TDAV92 TDAV93 TDAV94 TDAV95 TDAV96 TDAV97 TDAV98 TDAV99 TDAV100

DÉTAILS DU PANNEAU DE PRISES

REMARQUE: Tous les dessins ne sont pas nécessairement des représentations à l'échelle. Certaines dimensions peuvent avoir été changées sans avis. Mesurez les dimensions avant d'installer votre téléviseur. Nous n'assumons aucune responsabilité pour les erreurs typographiques ou d'impression. © 2009 Samsung Electronics America, Inc.

VUE DE DESSUS

AV IN R-AUDL-L RGB R-AUDL-L R R Y COMPONENTIN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN RUN R-10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

DÉTAILS DU PANNEAU DE PRISES

51.5 47.6 26.8 32.1 34.4 21.7 1.2 12.0

VUE AVANT / VUE LATÉRALE

15.7 (400 mm) 15.7 (400 mm)

VUE ARRIÈRE

REMARQUE: Tous les dessins ne sont pas nécessairement des représentations à l'échelle. Certaines dimensions peuvent avoir été changées sans avis. Mesurez les dimensions avant d'installer votre téléviseur. Nous n'assumons aucune responsabilité pour les erreurs typographiques ou d'impression. © 2009 Samsung Electronics America, Inc.

Cette page est laissée intentionnellement en blanc.
