SC-MX20E - Caméscope SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Capteur	CCD 1/6"
Résolution vidéo	720 x 576 pixels (SD PAL)
Format d'enregistrement vidéo	H.264 (MPEG-4)
Zoom optique	34x
Zoom numérique	1 200x
Focale	2,3 - 78,2 mm (éq. 35 mm : 35,3 - 1 200 mm)
Ouverture maximale	f/1,6
Vitesse d'obturation	1/60 - 1/10 000 s
Sensibilité nocturne	3 lux
Ecran LCD	2,7 pouces (112 000 pixels)
Stabilisation d'image	Numérique
Détection de visages	Oui
Formats d'image	4:3 et 16:9
Support mémoire	Carte SDHC
Sortie HDMI	Mini-HDMI
Connectique	Micro-USB, Multi/AV
Entrées microphone	2 x mini-jack
Autonomie batterie	180 min
Poids	270 g
Dimensions (L x H x P)	60 x 125 x 121 mm

FOIRE AUX QUESTIONS - SC-MX20E SAMSUNG

Quelle carte mémoire utiliser avec le Samsung SC-MX20E ?

Le SC-MX20E enregistre sur cartes SDHC (format SD haute capacité). Une carte de 8 Go offre environ 3h10 d'enregistrement en qualité maximale, et une carte de 32 Go permet jusqu'à 16 heures. Choisissez de préférence une carte Class 6 ou supérieure pour éviter les coupures à l'enregistrement.

Le SC-MX20E filme-t-il en haute définition (HD) ?

Non, le SC-MX20E est un caméscope définition standard (SD). Il enregistre en 720 x 576 pixels au format H.264 (MPEG-4). L'image est de bonne qualité pour un usage familial, mais ne correspond pas à la HD 720p ou 1080p.

Comment connecter le caméscope à la télévision ?

Vous pouvez relier le SC-MX20E à votre téléviseur via le câble Multi/AV fourni pour une connexion standard, ou via le port mini-HDMI pour une meilleure qualité d'affichage sur TV compatible. Branchez le caméscope éteint, allumez la TV sur la bonne entrée, puis mettez le caméscope en mode lecture.

Comment transférer les vidéos sur ordinateur ?

Connectez le SC-MX20E à votre PC ou Mac avec le câble Micro-USB fourni. Le caméscope apparaît comme un lecteur amovible. Vous pouvez aussi retirer la carte SDHC et la lire directement via un lecteur de cartes. Les fichiers sont au format H.264, lisibles avec VLC ou Windows Media Player.

Quelle est l'autonomie de la batterie ?

La batterie fournie offre environ 180 minutes (3 heures) d'autonomie en conditions normales. Pour prolonger l'autonomie, réduisez la luminosité de l'écran LCD et évitez d'utiliser le zoom numérique en continu. Des batteries de remplacement compatibles sont disponibles chez les revendeurs de pièces détachées.

Comment charger la batterie du SC-MX20E ?

La batterie se charge en raccordant le caméscope à l'adaptateur secteur fourni. Assurez-vous que le caméscope est éteint pendant la charge pour un chargement optimal. Le voyant lumineux indique l'état de charge ; lorsqu'il s'éteint ou change de couleur, la charge est complète.

Le zoom numérique 1 200x est-il recommandé ?

Le zoom optique 34x est à privilégier pour conserver une bonne qualité d'image. Le zoom numérique jusqu'à 1 200x agrandit l'image par interpolation électronique, ce qui dégrade nettement la netteté. Réservez le zoom numérique pour des sujets très éloignés où la qualité n'est pas primordiale.

Comment activer le mode 16:9 (grand écran) ?

Le SC-MX20E prend en charge les formats 4:3 et 16:9. Accédez au menu de configuration de l'appareil et sélectionnez le rapport d'aspect souhaité. Le format 16:9 est recommandé pour lire les vidéos sur les téléviseurs panoramiques modernes.

La détection de visages, comment ça fonctionne ?

La fonction détection de visages identifie automatiquement les visages dans le cadre et ajuste la mise au point ainsi que l'exposition pour les optimiser. Elle s'active depuis le menu. Attention, cette fonction peut être moins efficace en faible lumière ou si les visages sont de profil.

Que faire si le caméscope n'enregistre plus sur la carte ?

Vérifiez d'abord que la carte SDHC n'est pas protégée en écriture (languette de verrouillage sur le côté de la carte). Assurez-vous que la carte n'est pas pleine. Si le problème persiste, formatez la carte directement depuis le menu du caméscope (attention : le formatage efface toutes les données). Utilisez une carte SDHC compatible Class 6 ou supérieure.

Comment filmer en basse lumière avec le SC-MX20E ?

Le SC-MX20E dispose d'une sensibilité nocturne de 3 lux et d'une ouverture maximale de f/1,6. Pour de meilleures performances en faible éclairage, activez le mode nuit depuis le menu si disponible, et évitez d'utiliser le zoom (l'ouverture se referme au téléobjectif). Ajoutez un éclairage d'appoint si la scène est trop sombre.

Peut-on ajouter un microphone externe au SC-MX20E ?

Oui, le SC-MX20E est équipé de deux entrées microphone mini-jack, ce qui permet de brancher un micro externe pour améliorer la qualité sonore par rapport au micro intégré. C'est particulièrement utile pour les interviews ou les événements en milieu bruyant.

MODE D'EMPLOI SC-MX20E SAMSUNG

Guide de démarrage rapide

SC-MX20

SC-MX20B

SC-MX20H

SC-MX20L

SC-MX20R

SC-MX20C

SC-MX20CH

• Une copie (imprimée) du Démarrage rapide et un CD sont fournis avec le caméoscope. Pour plus de détails, reportez-vous au guide d'utilisation en format PDF sur le CD.

imaginez toutes les possibilités

Merci d'avoir acheté un produit Samsung.

Pour obtenir notre service complet, enregistrez votre produit sur le portail de

www.samsung.com/global/register

presentation du caméscope à mémoire flash

ARTICLES COMPRIS AVEC VOTRE CAMÉSCOPE À MÉMOIRE FLASH

Votre nouveau camoscope est distribué avec les accessoires ci-après. S'il manque un accessoire dans la boite de livraison, contactez le Centre de Service à la clientèle Samsung.

La forme exacte de chaque article peut varier selon le modele.

Bloc-piles (IA-BP85ST)	Adaptateur CA (TYPE AA - E9)	Câble téléphone	Câble USB
CD d'installation des logiciels	Guide d'utilisation sur CD	Guide de démarrage rapide	Socle de recharge*
Étui*	Mallette*

• Le contenu peut varier en fonction du lieu de vente de l'appareil.
• Les pièces et les accessoires sont disponibles chez votre revendeur Samsung le plus proche et auprès du centre de service technique.
  La carte mémoire n'est pas comprise.
  Il faut relier I'adaptateur secteur au socle lors de la connexion de periphériques externes à l'aide de ce même socle.
• Voitr camscope est foumi avec un manuel d'utilisation sur CD et un guide de demarrage rapide (imprimé). Pour obtenir des instructions plus détaillées, reportez-vous au manuel d'utilisation (PDF) contenu sur le CD.
  *En option):Cet accesaire est en option.Contactez Your revendeur Samsung le plus pres pour vous en procurer.

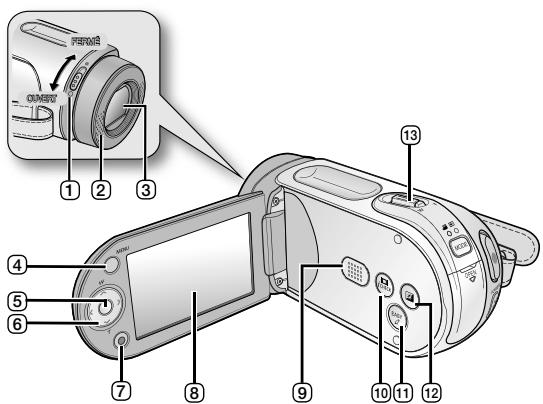

1 Commutateur d'ouverture/fermete de I'objet
2 Microphone interme
Objectif
④ Touche MENU
5 Touche OK
6 Touche de contrôle (////W/T)
⑦ Touche démar./arrêt d'enregistrement

8 Etcran ACL
Haut-parleur intégré
10 Touche 10/ iCHECK
11 Touche EASYQ
10 Touche de I'EGALISATEUR PARAMETRIQUE D'ACL) (24)
13 Molette de zoom (W/T)

Témoin de mode

(Enreg ( ) / Lecture ( )

9 Touche demar./ arrêt d'enregistrement

② Touche MODE

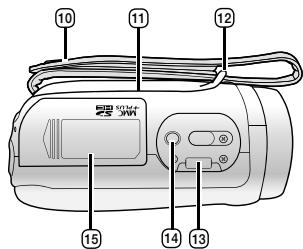

10 Dragonne

3 Prise du cable video

(11) Poignée pivotante

4 Prise USB

12 Agrafe de dragonne

5 Prise d'entrée CC (Entrée CC)

13 Fiche pour socle de recharge

6 Cache-prise

14 Emplacement pour trepied

Témoin de charge (CHG)

15 Cache de la carte mémoire et du bloc-piles

8 Touche POWER

BRANCHEMENT SUR UNE SOURCE D'ALIMENTATION

• Deux types de source d'alimentation peuvent être raccordés à votre caméoscope.

• N'utilIZE pas les adaptateursurs d'alimention compris sur d'autres apparciels.

• Le bloc-piles : utilisable lorsque vous filmez en extérieur.
  L'adaptateur CA : utilisable lorsque vous filmez en interieur ou pour la lecture.

Insertion du bloc-piles

1. Faites glisser le couvercle du logement du bloc-piles tel qu'illustré sur la figure.

2. Insérez le bloc-piles dans son logement jusqu'à ce que vous entendiez un léger déclic.

3. Prenez soit de bien orienter le logo SAMSUNG face vers le haut lorsque vous placez l'appareil, conformément à l'illustration.

4. Faites coulisser le couvercle du logement du bloc-piles pour le referrer.

Ejection du bloc-piles

1. Faites glisser le couvercle du logement du bloc-piles pour l'ouvrir et appuyez sur le bouton de verrouillage.
2. Poussez doucement le bouton de verrouillage du bloc-piles dans le sens indiqué sur l'illustration pour l'éjecter.
3. Retirez le bloc-piles dans le sens indiqué sur l'illustration.
4. Faites coulisser le couvercle du logement du bloc-piles pour le referrer.

Insertion

Ejection

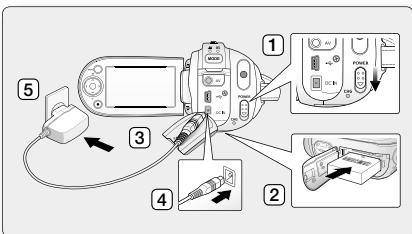

Charge du bloc-piles

1. Faites couilisser le commutateur POWER vers le bas pour eteindre l'appareil.
2. Soulevez l'écran ACL et insérez le bloc-piles dans le caméscope à mémoire flash.
3. Soulevez le cache prise DC IN/USB/AV.
4. Branchez l'adaptateur CA dans la prise DC IN du caméoscope à mémoire flash.

5. Branchez l'adaptateur d'alimentation CA sur une prise murale.

6. Le témoin orange CHG (sous charge) s'allume pour indiquer que le chargement est en cours.

7. Le témoin vert CHG (sous charge) s'allume lorsque le bloc-piles est complètement chargé.

8. À la fin du chargement, débranche l'adaptateur CA du caméoscope à mémoire flash.
   Si le bloc-piles est laissé dans son logement, il continue de se décharger, même lorsque le caméoscope à mémoire flash est hors tension. Nous vous conseillons desterolir le bloc-piles du caméoscope à mémoire flash.

à propos du support de stockage

SELECTION DU SUPPORT DE STOCKAGE (SC-MX20C/MX20CH UNIQUEMENT)

• Il est possible d'enregistrer sur la mémoire interne ou sur une carte mémoire. Vous doivent donc seLECTIONNER le support de stockage avant de lancer un enregistrement ou d'effectuer une lecture.

• Avant d'insérer ou de-retirer la carte mémoire, éteignez le caméscope.

• Appuyez sur la touche MENU.

• La liste de menus s'affiche.

• Appuyez sur la touche de contrôle (</>) pour sélectionner "Settings" (Réglage).

• Appuyez sur la touche de contrôle (A/V) pour selectionner "Storage" (Mémoire), puis appuyez sur OK.
• Appuyez sur la touche de contrôle (A/V) pour sélectionner "Memory" (Mémo.) ou "Card" (Cart), puis appuyez sur OK.

"Memory" (Mémo.) : avec la mémoire intégrée
"Card" (Cart): avec la carte mémoire.

1. Appuyez sur la touche MENU pour quitter.

INSÉRER / ÉJECTER UNE CARTE MÉMOIRE

Insérer une carte mémoire

1. Éteignez le caméscope.
2. Faites couisser le cache fente sur la croite pour l'ouvrir.
3. Insérez la carte mémoire dans la fente et dans la direction indiquée par la flèche jusqu'à ce que vous entendiez un léger déclic.
4. Refermez le cache fente.

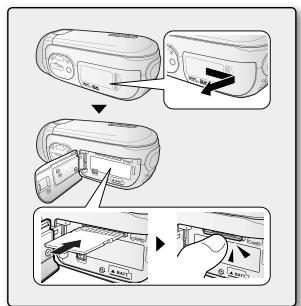

Ejecter une carte mémoire

1. Éteignez le caméscope.
2. Faites couisser le cache fente sur la croite pour l'ouvrir.
3. Poussez légèrement la carte mémoire vers l'intérieur jusqu'à ce qu'elle s'éjecte.
4. Sortez la carte mémoire de son département et refermez le cache fente.

L'ENREGISTREMENT DE VIDÉOS

Le camescope a mémoire flash vous offre deux touches marche/ arrêt de l'enregistrement. L'une est située à l'endos du camescope et l'autre sur l'écran ACL. Choisissez la touche marche/ arrêt de l'enregistrement en fonction de son utilisation.

1. Allumez le camescope.

2. Branchez une source d'alimentation sur le caméoscope à mémoire flash.
   (Un bloc-piles ou un adaptateur CA)

3. Faites coulisser le commutateur POWER vers le bas pour l'allumer.
4. Définissez le support de stockage ajustat.
   (SC-MX20C/MX20CH uniquement)
   (Si vous souhaitez enregistrer sur une carte mémoire, insérez-la maintainant.)

5. Réglez le commutateur de l'objet ouvert/fermé sur ouvert (O). - page 3

6. Reglez la mise au point du sujet sur l'écran ACL.

7. Appuyez sur la touche marche/arrêt de l'enregistrement.

8. Le témoin d'enregistrement ( Ⓒ ) s'affiche et l'enregistrement commence.

9. Si vous appuyez à nouveau sur la touche marché/arrêt de l'enregistrement

en cours d'enregistrement, le caméscope passe en mode pause d'enregistrement.

1. Éteignez le caméscope à la fin de l'enregistrement.

lecture

LECTURE DE VIDEOS

L'index des vignettes vous permet de tracer rapidement un enregistrement video.

1. Allumez le caméscope à mémoire flash.

2. Faites coulisser le commutateur POWER vers le bas pour l'allumer.

3. Définissez le support de stockage ajustat. (SC-MX20C/MX20CH uniquement)

(Si vous souhaitez enregistrer sur une carte mémoire, insérez-la maintainant.)

1. Déployez l'écran ACL.

2. Ajustez la brillance ou la couleur de l'écran ACL.

3. Appuyez sur la touche MODE.

4. Bascule en mode de lecture video (▶).
   L'index des vignettes affiche les videoes enregistrés.

5. Appuyez sur la touche de contrôle (< / > / / ) pour sélectionner la réserve, puis appuyez sur OK.

6. Le menu des raccourcis de lecture s'affiche pendant quelques instants.

7. Le mode de lecture des images video sélectionnées est déterminé par le réglage "Play Option" (Option lect).
   Pour arreter la lecture et returner sur l'index des vignettes, deplacez le levier de zoom.

INSTALLATION DE CYBERLINK MEDIASHOW4

CyberLink MediaShow4 est un logiciel convivial pour effectuer le montage des fichiers video MPEG, AVI etc., des images figées et d'autres fichiers pour creer une video.

Avant de commencer: Quittez tous les programmes en cours.

(Assurez-vous qu'aucun autre programme n'apparait sur la barre d'etat.)

• Si vous tentez d'installer le logiciel et qu'il est déjà installé, la désinstallation est lancée. Dans ce cas, réinstallé le logiciel lorsque la désinstallation sera terminée.
• Ce manuel n'expose que l'installation du logiciel et les raccords à un ordinateur. Pour plus de détails concernant ce logiciel, reportez-vous au guide d'aide en ligne "Online help/Readme" du CD CyberLink MediaShow4.

raccordement à un ordinateur

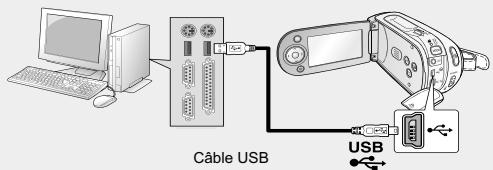

RACCORDEMENT DU CABLE USB

Raccordez le cable USB pour copier une video à partir d'un support de stockage vers un ordinateur et vice versa. Si le cable USB est branché en mode d'enregistrement ou de lecture, l'apparil passe automatiquement en mode USB.

1. Raccordez le camescope a mémoire flash à l'ordinateur à l'aide d'un cable USB.

• Ne tentez pas de force l'insertion ou l'extraction d'une fiche USB.
• Vérifiez la direction d'insertion de la fiche USB avant de l'insérer.
• Nous vous conseillons d'utiliser l'adaptateur CA comme bloc d'alimentation只不过 que le bloc-piles.
• Allumer ou eteindre le camescope a memoire flash pendant que le cable USB est branché peut provoquer une defaillance de l'ordinateur.

Ordinateur Caméoscope à mémoire flash

raccordement à d'autres appareils

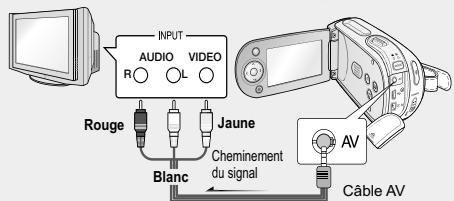

RACCORDEMENT À UN TÉLVISEUR

• Voiture teléviseur doit être compatible au format NTSC pour lui vos enregistements.
• Nous vous conseillons d'utiliser l'adaptateur CA pour alimenter le caméoscope à mémoire flash.

Utilise le cable AV compris pour raccorder le camscope au téléviseur comme suit :

1. Branchez la fiche unique du cable AV sur la prise AV du caméoscope à mémoire flash.
2. Branchez le bout avec les fiches video (jaune) et audio gauche (blanche) et droite (rouge) sur le téléviseur.

Téléviseur ordinaire Caméoscope à mémoire flash
