ECHO 550C - Sondeur de pêche GARMIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sondeur de peche couleur
Taille d'ecran	5 pouces (12,7 cm) diagonal
Resolution d'affichage	480 x 640 pixels (VGA)
Nombre de couleurs	256 couleurs
Technologie sonar	HD-ID Garmin double faisceau
Frequences sonar	200 kHz / 77 kHz
Puissance sonar	500 W RMS / 4 000 W crete a crete
Profondeur max eau douce	579 m (1 900 pieds)
Profondeur max eau de mer	213 m (700 pieds)
Angle de faisceau	60 degres (200 kHz) / 120 degres (77 kHz)
Capteur de temperature	Integre a la sonde
Alimentation	10 V - 28 V CC
Etancheite	IPX7 (1 m / 30 min)
Dimensions	15,2 x 15,0 x 4,6 cm
Poids	499 g
Retroeclairage	3 niveaux (max, 50%, min)

FOIRE AUX QUESTIONS - ECHO 550C GARMIN

Quelle est la profondeur maximale de détection de l'Echo 550C ?

En eau douce, l'Echo 550C sonde jusqu'à 579 m (1 900 pieds). En eau de mer, la profondeur maximale est de 213 m (700 pieds). Ces performances reposent sur une puissance de 500 W RMS et le transducteur double faisceau 200/77 kHz.

Comment fonctionne la double fréquence 200/77 kHz ?

La fréquence 200 kHz offre un faisceau étroit (60°) pour une image très détaillée en faible profondeur. La fréquence 77 kHz couvre un angle de 120° pour explorer de plus grandes surfaces et pénétrer en profondeur. L'écran partagé permet d'afficher les deux vues simultanément.

Qu'est-ce que la technologie HD-ID de Garmin ?

La technologie HD-ID (High Definition fish IDentification) améliore la netteté des arches de poissons et des structures sous-marines. Elle permet de distinguer les fonds durs des fonds mous et affiche des détails bien plus précis qu'un sondeur classique. C'est une exclusivité Garmin intégrée à toute la gamme Echo.

L'Echo 550C est-il étanche ?

Oui, il est certifié IPX7 : il supporte une immersion jusqu'à 1 mètre pendant 30 minutes. L'appareil est ainsi protégé contre les projections d'eau, la pluie et les éclaboussures courantes en navigation ou en pêche.

Quelle alimentation électrique faut-il pour l'Echo 550C ?

L'Echo 550C fonctionne sous une tension de 10 V à 28 V CC, compatible avec les batteries de bateau standard 12 V ou 24 V. Il est livré avec un câble d'alimentation. Lors de l'installation, protégez le circuit par un fusible adapté à la consommation de l'appareil.

Comment régler les alarmes sonores ?

Depuis le menu principal, accédez aux réglages d'alarmes pour configurer une alarme de profondeur minimale, profondeur maximale ou température de l'eau. Un signal sonore se déclenche dès que le seuil est atteint, très utile pour éviter les zones peu profondes ou surveiller une thermocline.

Comment utiliser la fonction zoom à écran partagé ?

Le zoom à écran partagé affiche simultanément la colonne d'eau complète et une zone zoomée sur le fond. Activez le mode zoom via la touche dédiée, puis ajustez la plage de profondeur dans le menu. Cette fonction est particulièrement utile pour distinguer les poissons posés sur le fond.

Que faire si aucun écho n'apparaît à l'écran ?

Vérifiez d'abord que la sonde est correctement immergée et que son câble est bien branché. Contrôlez la sensibilité (gain) dans les paramètres sonar, qui peut être trop basse. Si le problème persiste, inspectez la sonde pour détecter un dépôt (algues, coquillages) ou un dommage physique.

Comment lire la température de l'eau ?

La sonde double faisceau fournie intègre un capteur de température : la valeur s'affiche directement sur l'écran principal. Le journal des températures trace l'historique des variations thermiques pendant la session de pêche, idéal pour localiser les thermoclines où les poissons se concentrent.

Comment installer la sonde sur le bateau ?

La sonde se monte en tableau arrière (transom mount) grâce aux fixations fournies. Positionnez-la en dehors des turbulences créées par la coque et les moteurs pour éviter les faux échos et les pertes de signal. Le boîtier d'affichage se fixe sur un support pivotant à décrochage rapide inclus dans la boîte.

L'écran est-il lisible en plein soleil ?

L'écran VGA 5 pouces (256 couleurs, 480 x 640 pixels) dispose de 3 niveaux de rétroéclairage (maximum, 50%, minimum). Le réglage à pleine puissance améliore la lisibilité sous un fort ensoleillement. Orienter légèrement l'écran aide aussi à réduire les reflets.

Qu'est-ce que la fonction A-scope ?

La fonction A-scope affiche en temps réel l'intensité des échos sur la partie droite de l'écran, pendant que le défilement classique montre l'historique de la colonne d'eau. Cela permet de visualiser instantanément le passage d'un poisson ou d'une structure, sans attendre le défilement.

MODE D'EMPLOI ECHO 550C GARMIN

Ce disponif de radiocommunication de catégorie I respecte la norme CNR-210 d'Industrie Canada. Ce disponif de radiocommunication de catégorie II respecte la norme CNR310 d'Industrie Canada.

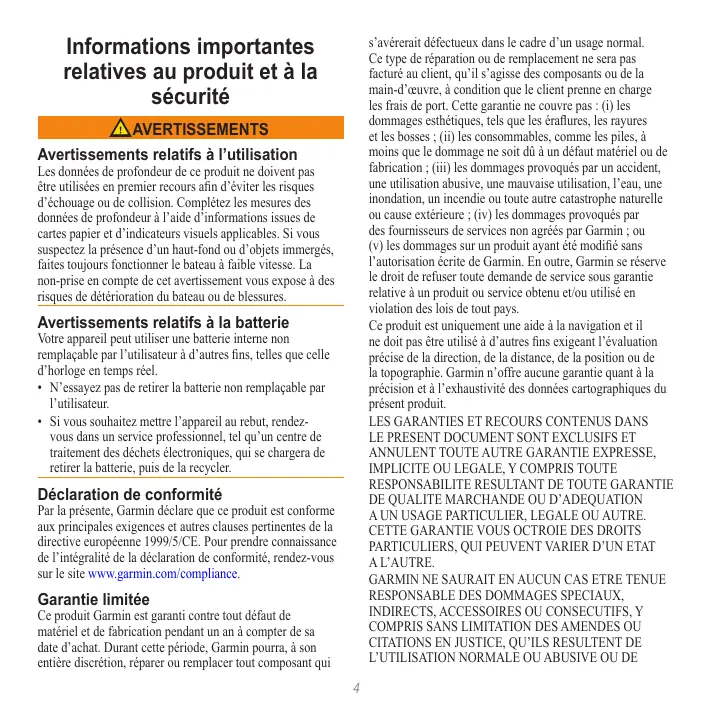

Avertissements relatifs à l'utilisation

Les données de profondeur de ce produit ne doivent pas être utilisées en premier recours afin d'éviter les risques d'échouage ou de collision. Complétez les mesures des données de profondeur à l'aide d'informations issues de cartes papier et d'indicateurs visuels applicables. Si vous suspectez la présence d'un haut-fond ou d'objets immergés, faites always fonctionner le bateau à faible vitesse. La non-prise en compte de cet avertissement you expose à des risques de détérioration du bateau ou de blessures.

Avertissements relatifs à la batterie

Votre appareil peut utiliser une batterie interne non replacable par l'utilisateur à d'autres fins, telles que celle d'horloge en temps réel.

• N'essayez pas de retirer la batterie non replacable par l'utilisateur.
• Si vous souhaitez mettre l'appareil au rebut, rendez-vous dans un service professionnel, tel qu'un centre de traitement des déchets électroniques, qui se chargera de retirer la batterie, puis de la recycler.

Déclaration de conformité

Par la présente, Garmin déclare que ce produit est conforme aux principales exigences et autres clauses pertinentes de la directive européenne 1999/5/CE. Pour prendre connaissance de l'intégralité de la déclaration de conformité, rendez-vous sur le site www.garmin.com/compliance.

Garantie limitée

Ce produit Garmin est garanti contre tout défaut de matériel et de fabrication pendant un an à compter de sa date d'achat. Durant cette période, Garmin pourra, à son entière discrétion, réparer ou remplacer tout composant qui

s'avère défectueux dans le cadre d'un usage normal. Ce type de réparation ou de remplacement ne sera pas facturé au client, qu'il s'agisse des composants ou de la main-d'œuvre, à condition que le client prenne en charge les frais de port. Cette garantie ne couvre pas : (i) les dommages esthétiques, tels que les éraflures, les rayures et les bosses; (ii) les consommables, comme les piles, à moins que le dommage ne soit dû à un défaut matériel ou de fabrication; (iii) les dommages provoqués par un accident, une utilisation abusive, une mauvaise utilisation, l'eau, une inondation, un incendie ou toute autre catastrophe naturelle ou cause extérieure; (iv) les dommages provoqués par des fournisseurs de services non agréés par Garmin; ou (v) les dommages sur un produit ayant été modifié sans l'autorisation écrite de Garmin. En outre, Garmin se réserve le droit de refuser toute demande de service sous garantie relative à un produit ou service obtenu et/ou utilisé en violation des lois de tout pays.

Ce produit est uniquement une aide à la navigation et il ne doit pas être utilisé à d'autres fins exigeant l'évaluation précise de la direction, de la distance, de la position ou de la topographie. Garmin n'offre aucune garantie quant à la précision et à l'exhaustivité des données cartographiques du présent produit.

LES GARANTIES ET RECOURS CONTENUS DANS LE PRESENT DOCUMENT ARE EXCLUSIFS ET ANNULENT Toute AUTRE GARANTIE EXPRESSE, IMPLICITE OU LEGALE, Y COMPRIS TOUTE RESPONSABILITE RESULTANT DE Toute GARANTIE DE QUALITE MARCHANDE OU D'ADEQUATION A UN USAGE PARTICULIER, LEGALE OU AUTRE. CETTE GARANTIE VOUS OCTROIE DES DROITS PARTICULIERS, QUI PEUVENT VARIER D'UN ETAT A L'AUTRE.

GARMIN NE SAURAIT EN AUCUN CAS ETRE TENUE RESPONSABLE DES DOMMAGES SPECIAUX, INDIRECTS, ACCESSOIRES OU CONSECUTIFS, Y COMPRIS SANS LIMITATION DES AMENDES OU CITATIONS EN JUSTICE, QU'ILS RESULTANT DE L'UTILISATION NORMALE OU ABUSIVE OU DE

L'IMPOSSIBILITE D'UTILISER LE PRODUIT OU ENCORE D'un DEFAULT DU PRODUIT. CERTAINS ETATS INTERDISANT L'EXCLUSION OU LA RESTRICTION DES DOMMAGES ACCESSOIRES OU CONSECUTIFS, LES RESTRICTIONS SUSMENTIONNEES PEUVENT NE PAS VOUS CONCERNER.

Garmin se reserve le droit exclusif de réparer l'appareil ou le logiciel, ou de les replacier (par un produit de remplacement neuf ou entière révié) ou de proposer le remboursement intégral du prix d'achat à son entiere décretion. CE TYPE DE RECOURS SERA VOTRE RECOURS UNIQUE ET EXCLUSIF POUR TOUTE RUMENTURE DE GARANTIE. Pour bénéficien d'un service sous garantie, contactez votre revendue/agree Garmin ou appelez le service d'assistance produit de Garmin pour obtenir les instructions relatives à l'expédition du produit, ainsi qu'un numéro de suivi RMA. Emballez avec soin l'apparil en y joignant une copie de l'original de la facture, qui fera office de preuve d'achat dans le cas de réparations sous garantie. Inscrivez lisiblement le numéro de suivi sur l'extérieur du paquet. Envoyez l'appareil, frais de port prépayés, à un centre de services sous garantie Garmin.

Achats dans le cadre d'enchères en ligne : les produits achetés au cours d'enchères en ligne ne sont pas couverts par la garantie. Les confirmations de vente aux enchères en ligne ne sont pas acceptées dans le cadre d'une vérification sous garantie. Pour bénéficier d'un service sous garantie, l'original ou une copie de la facture dressée par le premier revendeur doit être présentée. Garmin ne procédera pas au remplacement de composant manquant sur tout produit acheté dans le cadre d'enchères en ligne.

Achats internationaux : selon les pays, une garantie distincte peut être accordée par les distributeurs internationaux pour les appareils achetés hors des États-Unis. Le cas échéant, cette garantie est fournie par le distributeur du pays d'achat et ledit distributeur prend en charge les services locaux nécessaires pour votre appareil. Les garanties distributeur sont valides uniquement dans les zones de distribution visées. En cas de problème, les appareils achetés

aux États-Unis ou au Canada doivent être renvoyés aux ateliers de réparation Garmin du Royaume-Uni, des États-Unis, du Canada ou de Taiwan.
