MODE D'EMPLOI YP-20 SAMSUNG

3/9/01 2:24 PM Page 2

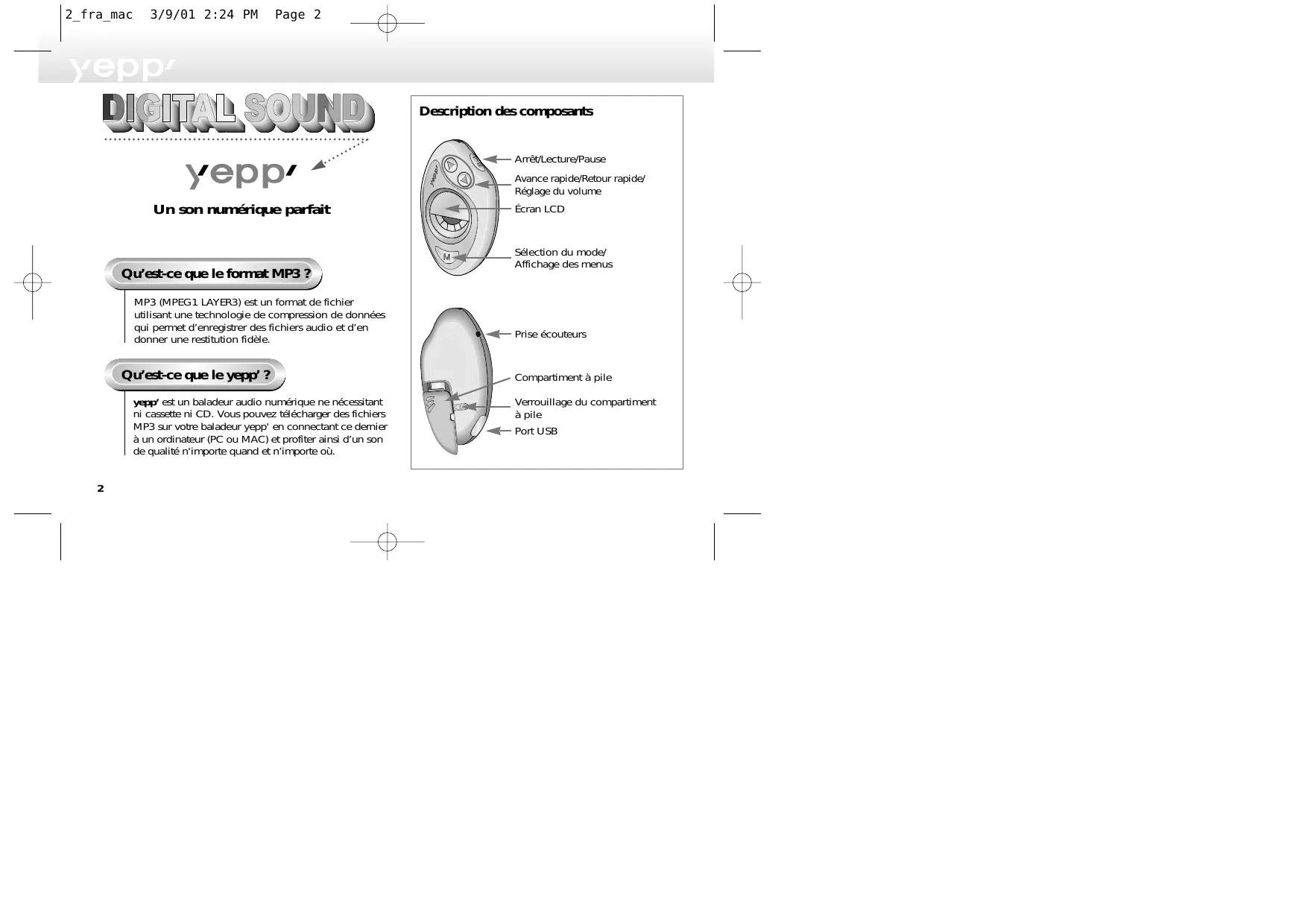

Description des composants Arrêt/Lecture/Pause Avance rapide/Retour rapide/ Réglage du volume

Un son numérique parfait

Qu’est-ce que le format MP3 ? MP3 (MPEG1 LAYER3) est un format de fichier utilisant une technologie de compression de données qui permet d’enregistrer des fichiers audio et d’en donner une restitution fidèle.

Qu’est-ce que le yepp’ ? yepp’ est un baladeur audio numérique ne nécessitant ni cassette ni CD. Vous pouvez télécharger des fichiers MP3 sur votre baladeur yepp' en connectant ce dernier à un ordinateur (PC ou MAC) et profiter ainsi d’un son de qualité n'importe quand et n’importe où. 2

Écran LCD Sélection du mode/ Affichage des menus

Compartiment à pile Verrouillage du compartiment à pile Port USB

3/9/01 2:24 PM Page 3

Lecture d'un fichier audio

Recherche rapide de fichiers MP3

Votre baladeur yepp' est livré avec des fichiers MP3 préchargés que vous pouvez écouter immédiatement. Insérez la pile dans son compartiment, puis branchez les écouteurs.

Appuyez sur la touche suivante ou précédente.

Appuyez sur la touche pendant la lecture d’un fichier pour passer à la piste suivante. Relâchez la touche pour reprendre la lecture.

Lecture du baladeur yepp', puis sur

pour passer à la piste

Recherche rapide en cours de lecture

Appuyez sur la touche

Appuyez sur la touche pendant la lecture d’un fichier pour retourner à la piste précédente.

- Appuyez sur la touche pour interrompre momentanément la lecture. L’icône PAUSE clignote sur l’écran LCD. Appuyez de nouveau sur la touche pour reprendre la lecture. A chaque pression sur cette touche, l'icône clignote pendant 3 secondes.

Appuyez deux fois sur la touche d’avance rapide ( pour passer à la piste suivante.

- La lecture rapide est possible en mode Horloge.

Réglage du volume Appuyez sur la touche . Réglez le volume à l’aide de la touche de réglage du volume ( / ) du baladeur yepp’. Remarque

Le volume peut être réglé selon 21 niveaux notés de 00 à 20. Appuyez brièvement sur la touche pour passer d’un niveau à l’autre. Maintenez la touche enfoncée pour un défilement continu.

Arrêt de la lecture Appuyez sur la touche arrêter la lecture.

du baladeur yepp' pour

Recherche d’une piste en mode Arrêt

1 Appuyez sur la touche d’avance rapide ( ) pour avancer d’une piste. Appuyez sur la touche démarrer la lecture.

2 Appuyez sur la touche de retour rapide (

retourner à la piste précédente. Remarque

Une fois la lecture d’une piste lancée, vous disposez d’un délai de 5 secondes pour appuyer sur la touche de retour rapide ( ) et passer à la piste précédente. Si ce délai est dépassé, la lecture de la piste courante reprend.

3/9/01 2:24 PM Page 4

Réglage de la date et de l’heure

Réglage des modes de lecture

Affichage de la date et de l'heure

Maintenez la touche enfoncée pour choisir l'un des modes de lecture suivants : Repeat, EQ, Hold ou Erase.

1 L’heure s'affiche si la pile est insérée. 2 Si vous n’appuyez sur aucune touche pendant une minute en mode MP3, le baladeur passe en mode Horloge.

3 Appuyez brièvement sur la touche

MP3 pour passer en mode Horloge.

4 Appuyez brièvement sur la touche

/ en mode Horloge pour afficher la date momentanément.

Lorsque vous remplacez la pile, l’heure est gardée en mémoire.

Modification de la date et de l'heure 1 Appuyez sur la touche

en mode Horloge pour passer en mode Réglage date et heure.

2 La date s’affiche en premier. Utilisez la touche / pour régler la date. Appuyez sur enregistrer le réglage.

Remarque • Réglage de la date : l’année clignote en premier. Utilisez la / pour l'ajuster, puis pour l'enregistrer. touche • Réglage de l'heure : la sélection AM/FM clignote en premier. / pour régler l'heure, puis pour Utilisez la touche l'enregistrer.

Sélection du mode répétition Maintenez la touche enfoncée en mode MP3 pour passer en mode Réglage. Appuyez sur la touche / pour sélectionner le mode Repeat, puis sur . Appuyez sur la touche / pour sélectionner le type de répétition souhaité, puis enregistrez le réglage à l’aide de la touche . ◆ Mode REPEAT : permet de répéter la piste actuellement sélectionnée. ◆ Mode REPEAT ALL : permet de répéter toutes les pistes. ◆ Mode SHUFFLE : permet la lecture aléatoire. ◆ Mode INTRO : permet de lire les 10 premières secondes des pistes enregistrées. ◆ Mode NORMAL : retour en lecture normale.

Utilisation de l’égaliseur Maintenez la touche enfoncée en mode MP3 pour passer en mode Réglage. Appuyez sur la touche / pour sélectionner le mode EQ, puis sur . Appuyez sur la touche / pour sélectionner l'un des modes suivants : CLASSIC, JAZZ, ROCK ou NORMAL. Enregistrez ensuite le réglage à l'aide de la touche .

3/9/01 2:24 PM Page 5

Réglage des modes de lecture (suite)

Connexion du baladeur yepp’ à un PC ou à un Mac Français

Verrouillage des touches Maintenez la touche enfoncée en mode MP3 pour passer en mode Réglage. Appuyez sur la touche / pour sélectionner le mode Hold, puis sur . R e m a r q u e En mode Hold, aucune touche du baladeur ne peut être activée. Si vous appuyez sur une touche, le message "Hold" s'affiche momentanément à l'écran. Pour désactiver le mode Hold, retirez la pile, puis réinsérez-la quelques secondes plus tard.

Sélection du mode Erase (Effacer) Maintenez la touche enfoncée en mode MP3 pour passer en mode Réglage. Appuyez sur la touche / pour sélectionner le mode Erase, puis sur . Le message "Erase?" s’affiche, appuyez alors sur la touche .

1 Branchez le câble USB sur

le port USB de l’ordinateur.

2 Mettez le baladeur yepp’ en marche et branchez l’autre extrémité du câble sur le port USB de l’appareil. Câble USB Remarque Assurez-vous d'installer yepp' explorer avant de connecter le baladeur yepp’ à votre ordinateur. Si le message “Assistant Ajout de nouveau matériel” apparaît à l'écran, cliquez sur [Annuler], puis installez yepp' explorer.

3/9/01 2:24 PM Page 6

Configuration de l’environnement

Installation des logiciels sur votre PC Pour le modèle YP-20S/T, vérifiez les paramètres du PC (Phoenix BIOS).

Insérez le CD d’installation dans le lecteur de CD-ROM. L’écran illustré ci-dessous s’affiche.

Configuration PC minimale -

Pentium 133 MHz au minimum Windows 98/2000 Mac OS 8.6 ~ 9.0.4 20 Mo d’espace libre Lecteur CD-ROM (Optimum : 8X et plus) Port USB intégré

1 Mettez le PC sous tension, puis appuyez sur la touche F2 du clavier pendant l’amorçage.

2 Sélectionnez "Périphériques intégrés", puis appuyez

sur la touche Entrée.

3 Utilisez les touches de direction du clavier pour passer en mode Port parallèle, puis appuyez successivement sur la touche / pour sélectionner le mode ECP et sur la touche ESC pour quitter l’écran de Réglage. R e m a r q u e La procédure de réglage des modes dépend du BIOS CMOS.

Si le logiciel ne fonctionne pas correctement une fois l'installation terminée, vérifiez la configuration du port parallèle du PC (mode ECP).

2 Cliquez sur Suivant à chaque nouvelle fenêtre qui s’affiche. R e m a r q u e Vous pouvez, selon la configuration de votre ordinateur, installer tout autre logiciel nécessaire pour télécharger ou utiliser des fichiers MP3.

3/9/01 2:24 PM Page 7

Installation de yepp’ explorer sur PC (Windows 2000)

Formatage de la mémoire Flash sur PC En cas d’erreur sur le port USB après installation de yepp’ explorer sous Windows 2000, veuillez suivre les étapes suivantes.

- Double-cliquez sur l’icône de Baby yepp Explorer sur le bureau. 2 Cliquez sur [File], puis sur [Format] et sélectionnez [Flash Memory].

1 Copiez le fichier secypusb.sys inclus dans le CD-ROM d'installation.

2 Collez le fichier secypusb.sys dans le dossier Drivers du répertoire System32 de Windows 2000. (ex:/Win2000/System32/Drivers) Remarque

Si ce fichier existe déjà, un message vous propose de le remplacer. Cliquez sur Oui.

3 Redémarrez l'ordinateur.

Installation de yepp' explorer sur Mac Insérez le CD d’installation dans le lecteur de CD-ROM.

1 Démarrez yepp’ explorer. - Double-cliquez sur l’icône yepp’ explorer sur le bureau.

2 Cliquez sur Suivant à chaque nouvelle fenêtre qui s’affiche. - Une fois l’installation terminée, le répertoire yepp' explorer est créé.

1 Démarrez yepp’ explorer. Français

Remarque - Avant de formater la mémoire Flash, connectez le yepp' à votre PC et cliquez sur l’icône Refresh ( ) dans yepp’ explorer. - Vous pouvez également formater la mémoire Flash en appuyant sur le bouton droit de la souris et en choisissant l’option Format. - Le formatage de la mémoire Flash détruit tous les fichiers existants.

Formatage de la mémoire Flash sur Mac 1 Démarrez yepp' explorer. - Double-cliquez sur l’icône yepp’ explorer sur le bureau. 2 Cliquez sur [File], puis sur [Format] et sélectionnez [Flash Memory]. Remarque - Avant de formater la mémoire Flash, connectez le yepp' à votre Mac et cliquez sur l’icône Refresh ( ) dans yepp’ explorer. - Le formatage de la mémoire Flash détruit tous les fichiers existants.

3/9/01 2:24 PM Page 8

Options Pour définir vos préférences, cliquez sur [Environment], puis sur [Options Ctrl+O] dans yepp' Explorer. Pour enregistrer les modifications, cliquez sur [OK].

Téléchargement de fichiers sur votre baladeur yepp’ (PC) Avant de télécharger des fichiers sur votre baladeur yepp', connectez ce dernier à votre PC, puis cliquez sur l’icône Refresh ( ) de yepp' explorer.

1 Démarrez yepp' explorer.

Cliquez ici R e m a r q u e Pour le modèle YP-20S/T, le pilote USB doit être correctement installé pour assurer la communication entre le baladeur yepp' et le PC. Installez le pilote USB selon la procédure suivante : “Sélectionnez USB (menu Options)”-> “Mettez votre yepp sous tension”-> “Reliez le baladeur au PC “Le message “Recherche de nouveaux périphériques” s’affiche et le pilote USB est immédiatement installé. En cas de problème, veuillez contacter votre revendeur informatique ou votre revendeur Samsung.

- Double-cliquez sur l’icône de Baby yepp Explorer sur le bureau. Cliquez sur l’icône Refresh ( ) de yepp' explorer. Cliquez sur [Copy to], puis sur [Flash Memory]. Sélectionnez le fichier que vous voulez télécharger sur votre baladeur yepp’. Cliquez sur [Open]. - Le fichier sélectionné est enregistré. Vous pouvez maintenant l’écouter avec votre baladeur yepp' après avoir débranché le câble USB.

R e m a r q u e Le baladeur yepp' requiert environ 1 Mo de mémoire pour chaque minute de musique.

3/9/01 2:24 PM Page 9

Téléchargement de fichiers sur votre baladeur yepp’ (Mac) 1 Connectez le baladeur yepp’ à votre Mac. 2 Mettez le baladeur yepp' en marche en appuyant sur la touche

Conversion d’un fichier CD audio en fichier MP3 Vous devez installer le programme RealJukebox sur votre ordinateur avant de pouvoir encoder des fichiers au format MP3.

3 Démarrez yepp’ explorer. - Double-cliquez sur l’icône yepp' explorer sur le bureau.

4 Cliquez sur l’icône Refresh de yepp' explorer. 5 Cliquez sur [Copy to], puis sur [Flash Memory]. 6 Sélectionnez le fichier que vous voulez télécharger sur votre baladeur yepp’.

7 Cliquez sur [Open]. - Le fichier sélectionné est enregistré. Vous pouvez maintenant l’écouter avec votre baladeur yepp' après avoir débranché le câble USB.

Suppression de fichiers

1 Démarrez RealJukebox. - Double-cliquez sur l'icône RealJukebox sur le bureau.

2 Insérez un CD audio dans le lecteur du PC. - Les informations du CD et le message d'enregistrement automatique s'affichent.

3 Sélectionnez la piste que vous souhaitez convertir en fichier MP3.

4 Cliquez sur [Controls] et [Record Ctrl+R]. 5 L'état de l'enregistrement s'affiche. - Téléchargez les fichiers ainsi convertis sur votre baladeur yepp’ pour pouvoir les écouter. R e m a r q u e RealJukeboxTM est un système de gestion de fichiers audio fourni par RealNetworks Inc.

1 Cliquez sur le fichier que vous voulez supprimer. 2 Cliquez sur [File], puis sélectionnez [Delete]. R e m a r q u e Vous pouvez également supprimer un fichier en cliquant sur le bouton droit de la souris et en sélectionnant l'option Delete (PC).

◆ Ne laissez pas chuter votre baladeur et ne le placez pas sous des objets lourds.

Le logiciel ne fonctionne pas.

◆ Évitez tout contact avec des liquides. Si cela arrivait, essuyez le baladeur avec un chiffon sec et contactez votre revendeur Samsung. ◆ Lorsque vous rangez votre baladeur, évitez les endroits très humides et la proximité d’un champ magnétique important ou d’une source de chaleur. ◆ N'utilisez pas de produits à base de solvants, d’alcool ou de benzène pour nettoyer le baladeur. Ces produits pourraient endommager l'appareil.

- Reportez-vous à la page 6, "Configuration de l’environnement".

Le logiciel ne fonctionne pas même si votre ordinateur est en mode ECP. - Le programme yepp’ explorer peut entrer en conflit avec un lecteur externe, tel qu’un lecteur Zip par exemple. Dans ce cas, il est recommandé de désinstaller tout lecteur externe qui utilise le port parallèle.

Le baladeur ne fonctionne pas ou rien n’apparaît sur l’écran LCD. - Vérifiez l’état de la pile. Pour fonctionner, l’appareil requiert une pile de type AAA 1,5 V. - Vérifiez la polarité (+ et -) de la pile.

Il ne se passe rien lorsque vous appuyez sur une touche. - Lorsque le mode Hold est activé, toutes les touches sont verrouillées.

Vous ne parvenez pas à télécharger des fichiers MP3. - Vérifiez et/ou remplacez la pile. - Vérifiez la connexion entre : a) le port USB de votre PC et le câble et, b) le câble et le port USB du baladeur.

3/12/01 10:00 AM Page 11

Protection des droits d'auteur et sites Internet MP3 De plus en plus de sites Internet offrent la possibilité de télécharger des fichiers MP3 en toute légalité (voir exemple ci-dessous).

Qu’est-ce que SecuMAX? La circulation d’une quantité toujours plus importante de données numériques à caractère multimédia a obligé les fournisseurs à trouver une solution au problème de la copie et de la distribution illégales d’œuvres protégées par des droits d’auteur. Le système SecuMax a ainsi été développé pour garantir le respect des droits d’auteur et l’utilisation légale des œuvres. -

SecuMAX contrôle la distribution des œuvres protégées par les droits d’auteur. SecuMAX peut être adapté à différents types de contenus numériques. Pour plus d’informations concernant SecuMAX, veuillez consulter le site : www.samsungyepp.com

Samsung et la musique électronique www.yepparty.com Le site “yepparty.com” a pour objectif de présenter et de faire découvrir le meilleur de la musique électronique à un vaste public. Compagnon idéal des baladeurs Yepp MP3, le site propose de télécharger gratuitement sa sélection de titres au format MP3 ainsi que de nombreux autres bonus.

Spécifications Modèle YP-20S/T Processeur 12 MHz, 16 bit CISC Capacité mémoire Mémoire intégrée de 32/64 Mo

Alimentation 1,5 V Pile Une pile alcaline de type AAA R e m a r q u e Pour écouter des fichiers MP3 encodés avec SecuMAX, vous devez télécharger les fichiers à partir d'Internet, puis les enregistrer sur yepp' explorer.

Dimensions (l x L x P) 42 x 70 x 22,1 mm

Site Internet ---> www.cddb.com

- RealJukeboxTM est une marque ou une marque déposée de Real Networks Inc. pour les ÉtatsUnis et/ou les autres pays.

Vitesse de transfert des fichiers 2,4 Mbps minimum

- Les titres de CD audio sont fournis sur Internet par l’intermédiaire de CDDBTM Music CD Database. - Copyright© 1998 CDDB Inc. Tous droits réservés.

(fournissant 4 heures ou plus d’autonomie)

Rapport signal/bruit85 dB Puissance de sortie des écouteurs5 mW Bande passante en sortie 20 Hz à 20 KHz 11
