MODE D'EMPLOI SDW1447D SCHNEIDER

Manuel d'instructions

Veuillez lire attentivement les instructions suivantes avant d'utiliser cet appareil.

Veuillez conserver ces instructions pour toute

Avertissements

• Cet appareil est destiné à être utilisé dans des applications domestiques.
• L'appareil doit être raccordé au réseau de distribution d'eau en utilisant les ensembles de raccordement neufs fournis avec l'appareil, il convient de ne pas réutiliser des ensembles de raccordement usages.
• Cet appare s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usage ne doivent

ne pas être effectués par des enfants sans surveillance.

• MISE EN GARDE: Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe vers le bas ou en position horizontale.
• La porte ne doit pas être laissée en position ouverte dans la mesure où cela pourrait présenter un danger de basculement.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• En ce qui concerne les informations relatives à l'installation, la manipulation, l'entretien et la mise au rebut de l'appareil, merci de se référer au paragraph suivant dans le manuel.
• Les ouvertures de ventilation ne doivent pas être obstruées par un tapis.
• L'appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé.
• Pour l'installation et connexion de l'appareil, se référer aux chapitres: « INSTALLATION » page 9 et « RACCORDEMENT » page 10.
• Pour l'entretien se réféérer aux chapitre: « NETTOYANGE ET ENTRETIEN »pages 21.
• Le nombre maximal de couverts à laver: 14.
• La pression minimale de l'eau à l'entrée est de 0,04 MPa (soit 0.4 bars).
• La pression maximale de l'eau à l'entrée est de 1 MPa (soit 10 bars).
• Pour « La façon de charger le lave-vaisselle », se référer au chapitre « CHARGEMENT DU LAVE-VAISSELLE » pages 12.

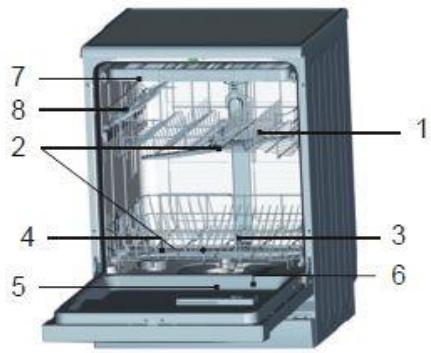

Accessoires

1. Panier supérieur
2. Bras d'aspersion
3. Panier inférieur
4. Réservoir de sel
5. Compartiment à détergent
6. Distributeur de liquide de rinçage
7. Tiroir à couverts
8. Porte-tasses
9. Support coudé pour tuyau de vidange
10. Tuyau d'arrivée d'eau
11. Entonnoir

Panneau de contrôle

Présentation

1. Bouton marche/arrêt
2. Bouton de programme de lavage
3. Bouton de départ différé
4. Bouton 3 en 1
5. Bouton Départ/Pause 6+4. Boutons de verrouillage/déverrouillage sécurité enfants
6. Indicateurs lumineux des programmes de lavage
7. Indicateur lumineux de replissage du compartiment de sel
8. Indicateur lumineux de remplissage du liquide de rinçage
9. Indicateur de verrouillage sécurité enfants
10. Indicateur 3 en 1
11. Indicateur Lavage
12. Indicateur Séchage
13. Affichage
14. Indique la durée du lavage, la durée avant le départ différé ou les codes d'erreur.

Avant d'installer votre lave-vaisselle

Avant de brancher le lave-vaisselle à l'alimentation, vérifie que la tension indiquée sur la plaque signalétique de votre lave-vaisselle correspond à la tension de votre domicile.

Cet appareil doit être relié à la terre. Le fabricant n'est pas responsable des dommages se produisant à cause de l'utilisation de la machine sans mise à la terre.

AVERTISSEMENT: Coupez l'alimentation électrique avant de procéder à l'installation du lave-vaisselle.

Instructions d'installation

Ce lave-vaisselle peut être installé n'importe où dans votre cuisine à partir du moment où vous disposez d'assez d'espace pour le brancher et le relier aux canalisations d'arrivée et de sortie d'eau.

Pour des raisons de sécurité, n'utilisez pas de rallonge avec cet appareil.

Branchement à l'arrivée d'eau

Tuyau d'arrivée d'eau (alimentation en eau froide)

Le tuyau d'arrivée d'eau de la machine se termine par un connecteur femelle de 3/4". La canalisation doit donc comporter un connecteur mâle similaire ainsi qu'un robinet d'arrêt à proximité.

Vissez le connecteur droit du tuyau d'arrivée au robinet et serrez fermement ; les rondelles doivent impérativement être bien en place à chaque extrémité du tuyau.

Pression d'eau

Pour que l'appareil fonctionne parfaitement, la pression

d'arrivée d'eau doit être comprise entre 0,04 MPa et 1 MPa. L'arrivée d'eau se contrôle au moyen d'un «interrupteur de pression». Ainsi, si la pression des canalisations n'est pas assez forte, le lave-vaiselle mettra plus de temps à se remplir et pourrait ne pas fonctionner.

AVERTISSEMENT: Refermez le robinet après usage.

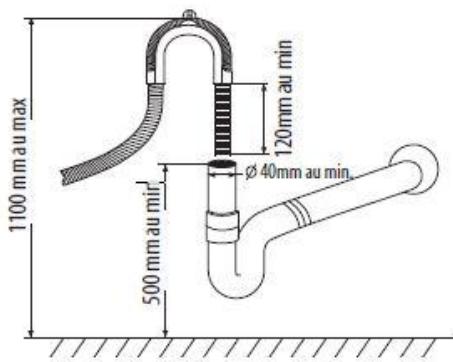

Branchement à l'évacuation d'eau

Insérez le tuyau de vidange dans un tuyau d'évacuation ou une colonne d'évacuation.

Fixez le tuyau de vidange au mur en utilisant le raccord de siphon fourni. L'extrémité du tuyau doit être raccordée à un tuyau d'évacuation dont la hauteur doit être comprise entre 500 mm et 1100 mm au-dessus de la base du lave-vaisselle.

Le diamètre de la colonne d'évacuation doit être d'au moins 40 mm afin de permettre une entrée d'air autour de l'extrémité du tuyau d'évacuation.

Si des fuites sont détectées, coupez immédiatement l'alimentation en eau et vérifiez tous les raccords de tuyaux. Resserrez les raccords si nécessaire. Si, pour une raison quelconque, vous n'êtes pas en mesure d'arrêter la fuite vous-même, veuillez consulter un plombier qualifié.

Mise à niveau

Placez le lave-vaisselle sur une surface plane et stable.

Il est très important que le lave-vaisselle soit parfaitement de niveau pour lui permettre de fonctionner correctement. Le cas échéant, ajustez les pieds situés à l'avant de l'appareil.

Fonctionnement

Ce lave-vaisselle nettoie la vaisselle en aspergeant un mélange d'eau propre et de détergent (sous pression) sur la surface sale des ustensiles. L'eau est projetée par les bras d'aspersion en rotation, passée par un filtre qui enlève les restes de nourriture et les particules sales, puis retourne dans les bras d'aspersion.

L'eau sale est pompée et remplacée par de l'eau propre à la fin de chaque cycle (le nombre de fois dépend du cycle utilisé).

Remarque :

Une eau trop dure affecte le fonctionnement du lave-vaisselle. L'eau dure provoque également des dépôts d'hydroxyde de calcium (pellicule blanche) et/ou de tartre sur la surface intérieure en inox de la cuve et sur la résistance du lave-vaisselle, située dans le fond sous la grille amovible du filtre.

Pour minimiser les conséquences de ce problème, il est recommandé de faire fonctionner le lave-vaisselle à vide avec 1 verre de vinaigre blanc une fois par.

Recommandations et mises en garde générales

Avant d'utiliser le lave-vaisselle pour la première fois, il est conseillé de lire les instructions ci-dessous pour savoir quels types d'articles mettre au lave-vaisselle, et comment.

Avant d'insérer la vaisselle dans l'appareil, vous devez:

• Enlever le gros des résidus alimentaires (ex: os) qui risqueraient de boucher le filtre ou d'abimer la pompe de lavage.
• Faire tremper les résidus brûlés au fond des poêles et des casseroles avant de les mettre au lave-vaisse.

Il n'est en revanche pas nécessaire de rincer la vaisselle sous le robinet avant de la mettre dans la machine.

Avertissements:

• Faites en sorte que toute la vaisselle tienne bien en place et ne risque pas de se renverser ou de générer la rotation des bras d'aspersion au cours du cycle.
• Les récipients (tasses, bols, saladiers, verres, casseroles) doivent impérativement être placés avec l'ouverture vers le bas et toutes les éventuelles cavités en biais, faute de quoi l'eau risque de rester piégée à l'intérieur. N'empilez pas les articles à laver les uns sur les autres.
• Évitez de placer les verres trop près les uns des autres : ils risqueraient de se heurter et de se casser.
• Chargez les articles les plus volumineux ou ceux qui sont les plus difficiles à nettoyer dans le panier du bas. Vérifiez que tous les articles à laver peuvent être lavés au lave-vaiselle.

Articles ne pouvant pas aller au lave-vaiselle:

• Plats et couverts en bois
• Objets d'artisanat
• Plats en plastique (sauf indication contraire)
• Plats (et autres objets) en cuivre, en étain, en zinc ou en laiton Plats en aluminium
• Argenterie
• Verre et cristal
• Articles portant des décorations (sauf indication contraire)

Chargement des paniers supérieur et inférieur

Le panier supérieur est conçu pour accueillir les articles de vaisselle les plus délicats et les plus légers, comme les verres, les tasses et leurs soucoupes, ainsi que les petits bols et les plats peu profonds.

Le panier inférieur est conçu pour accueillir les casserolles, les couvercles, les assiettes, les saladiers, les couverts, etc.

Les plats et les grands couvercles doivent être disposés de préférence sur les bords du panier, en veillant à ce que le bras d'aspersion supérieur puisse tourner librement.

La vaisselle doit être disposée de manière à ce que l'eau puisse atteindre toutes les surfaces.

Panier supérieur

Panier inférieur

A. Tasses B. Verres C. Soucoupes D. Bol moyen E. Grand bol

F. Petit bol G. Assiettes creuses H. Grandes assiettes I. Assiettes à dessert J. Assiette ovale

Le panier supérieur est réglable en hauteur. Pour le monter ou le descendre, procédez de la manière suivante :

1. Basculez les arrêts de gauche et de droite qui bloquent le panier sur ses rails, afin de le déverrouiller.
2. Enlevez le panier supérieur en le faisant glisser puis en le soulevant.
3. Placez le panier à la hauteur désirée (la hauteur doit absolument être la même à droite et à gauche).
4. Rebasculez les arrêts de façon à bloquer le panier sur les rails.

Le panier supérieur est réglable en hauteur. Pour abaisser le panier légèrement vers le bas, appuyez sur les leviers à gauche et à droite et poussez en même temps.

Chargement du tiroir à couverts

Placez les couverts dans le tiroir comme illustré ci-dessous

1. Petites cuillères
2. Cuillères à dessert
3. Cuillères à soupe
4. Louches
5. Fourchettes de service
6. Fourchettes
7. Couteaux
8. Cuillères de service

Utilisation de l'adoucisseur d'eau

La durée de l'eau dépend de l'endroit où l'on se trouve. Si vous utilisez de l'eau dure avec votre lave-vaiselle, des dépôts se formeront sur la vaisselle. Cet appareil est équipé d'un dispositif spécial d'adoucisseur d'eau fonctionnant avec un réservoir de sel pour éliminer le calcaire et les minéraux présents dans l'eau.

Attention:

Utilisez uniquement du sel spécialement conçu pour lave-vaisselle! - N'utilisez pas du sel de table: il contient des substances insolubles susceptibles d'endommager le système d'adoucissement. - Remplissez le réservoir de sel avant de lancer le programme de lavage. Ainsi, l'excès de solution saline sera immédiatement emporté par l'eau; la présence prolongée d'eau salée dans le réservoir crée un risque de corrosion. - Si vous prévoyez d'utiliser des pastilles pour lave-vaisselle pour vos besoins de lavage, il ne sera pas nécessaire d'utiliser de Sel ou d'agent de

rincage mais veuillez noter que l'indicateur de remplissage du compartiment de sel restera allumé sur le panneau de contrôle. Ceci est normal et n'affectera pas la performance de votre lave-vaisselle.

Réglage de la consommation de sel

1. Après avoir mis le lave-vaisselle sous tension, appuyez sur les touches

DEPART DIFFERENT et PROGRAMME jusqu' à ce que l'écran affiche "H4" (réglage d'usine) pour entrer dans le mode de réglage de la consummation de sel.

1. Quand le réglage clignote, appuyez plusieurs fois sur la touche

DEPART DIFFERE pour modifier le réglage entre H0 et H7 selon la durée de l'eau.

1. Appuyez sur la touche PROGRAMME pour confirmer le réglage.

DURETE DE L'EAU			Affiche
°H	°Clarke	mmol/l
0~11	0~8	0~1,1	H0
12~14	9~10	1,2~1,4	H1
15~18	11~12	1,5~1,8	H2
19~21	13~15	1,9~2,1	H3
22~29	16~20	2,2~2,9	H4
30~37	21~26	3,0~3,7	H5
38~54	27~38	3,8~5,4	H6
55~89	39~62	5,5~8,9	H7

REMARQUE: Dégrés français Clarke:

Remplissage du réservoir de sel

1. Dévissez le bouchon du réservoir de Sel en le tournant dans le sens contraire des aiguilles d'une montre.
2. Placez l'entonnoir fourni dans l'ouverture du réservoir de sel. Versez environ 2 kg de sel dans le réservoir.

Remettez le bouchon en place en le vissant dans le sens des aiguilles d'une montre.

REMARQUE: Ne rajoutez du sel dans le réservoir que si l'indicateur lumineux de replissage du sel s'allume. Il se peut que cet indicateur reste allumé un

certain temps alors que le compartiment de Sel a été rempli, cela dépend de la vitesse à laquelle le sel se dissolve.

Utilisation du liquide de rinçage et du distributeur de détergent

Le liquide de rinceage aide la vaisselle à sécher plus vite et permet d’éviter la formation de tartre et de taches. Il se déverse automatiquement dans l’eau lors du cycle de rinceage final.

Les distributeurs de détergent et de liquide de rincege sont situés du côté intérieur de la porte : le distributeur de détergent à gauche et le distributeur de liquide de rincege à droite.

Remplissage du liquide de rinçage

1. Tournez le bouchon du réservoir dans le sens inverse des aiguilles d'une montre pour l'ouvrir.
2. Versez le liquide de rinçage jusqu'à ce que le réservoir soit plein.
3. L'indicateur visuel de niveau à côté du bouchon doit être entièrement.
4. Replacez le bouton en le tournant dans le sens des aiguilles d'une montre.

REMARQUE : Lorsque l'indicateur visuel devient clair, ou lorsque l'indicateur du niveau de liquide s'allume, le réservoir a besoin d'être rempli de nouveau.

Réglage du réservoir du liquide de rinçage

Le réglage par défaut est de 5 pour ce lave-vaisselle. Il existe au total 6 réglages disponibles.

La quantité de liquide de rinçage distribuée est proportionnelle à la position du sélecteur.

1. Pour modifier le réglage du liquide de rinçage, ôtez le bouchon du réservoir.
2. Tournez le sélecteur jusqu'à la position désirée.
3. Replacez le bouton en le tournant dans le sens des aiguilles d'une montre.

Manette de réglage (rinçage)

REMARQUE: Si la vaisselle est terne ou présente des taches circulaires, la quantité de liquide de rinçage doit être augmentée. Si la vaisselle est collante ou présente des rayures blanchâtres, la quantité de liquide doit être diminuée.

Remplissage du détergent

1. Pour ouvrir le couvercle du compartiment à détergent, appuyez doucement sur le bouton d'ouverture.
2. Versez le détergent, puis refermez soigneusement le couvercle.

A détergent pour le cycle de lavage principal B détergent pour le prélavage

REMARQUE: N'utilise que du détergent conçu spécifiquement pour lave-vaisselle. Pour un meilleur résultat, il est important d'utiliser un détergent de bonne qualité.

Programmes de lavage

Programme	Degré de saleté	Description du cycle	Quantité recommendé de detergent pour le prélavage/lavage	Durée du lavage (mins)	Énergie (kWh)	Eau (L)	Le liquide de rincege est-il nécessaire?
INTENSIF 169 min	Pour une vaisselle très sale et des casseroles, poèles et plats avec des résidus alimentaires séchés.	Prélavage Lavage (60°C) Rinceage 1 Rinçage 2 Rinceage à chaud Séchage	5/30g (ou 3 en 1)	169	1,50	18	Oui
*Eco 178 min	Cycle standard journalier pour une vasselle normalement sale, telle que casseroles, assiettes et verres.	Prélavage Lavage (46°C) Rinceage à chaud Séchage	5/30g (ou 3 en 1)	178	0,93	11	Oui
DELICAT 147min	Pour une vaisselle légèrement sale ne nécessitant pas un séchage approfondi.	Prélavage Lavage (45°C) Rinceage Rinceage à chaud Séchage	5/20g (ou 3 en 1)	147	0,95	14	Oui
60 min	Pour une vaisselle légèrement sale ne nécessitant pas un séchage approfondi.	Rinceage à chaud 1 Rinceage à chaud 2 Rinceage à chaud (60°C) Sécchage	5/20 g	60	1,00	11,5	Oui
RAPIDE 36 min	Lavage rapide pour une vaiselle légèrement sale.	Lavage (40°C) Rinceage à chaud	15g	36	0,55	7	Non
TREMPAGE 11 min	Pour detacher et rincer les saletés de la vaiselle.	Prélavage	N/A	11	0,01	4	N/A

• Programme de comparaison pour EN 50242

Ci-dessous les informations du programme de comparaison, conformément à la norme EN 50242:

• Capacité : 14 couverts
• Position du panier supérieur : Position basse
• Position de réglage du liquide de rinçage : 5 (ou 4 pour quatre distributeur de r glage)

Remarque:

1. La durée du lavage varie selon la température de l'eau des canalisations et selon la température ambience.
2. La consommation d'énergie en mode laissé sur marche est de 0,9W (porte ouverte), et en mode arrêt, de 0,35W.

Démarrage du lave-vaiselle

1. Ouvrez le robinet d'eau.
2. Ouvrez la porte du lave-vaisselle.
3. Vérifiez les filtres.

Assurez-vous qu'ils sont propres et placés correctement. Reportez-vous au paragraphe «Nettoyage et entretien».

1. Vérifiez que les réservoirs de sel et de liquide de rinçage sont remplis.
2. Mettez la vaisselle. Assurez-vous que les bras d'aspersion peuvent tourner librement.
3. Versez la quantité requise de détergent dans le distributeur (voir le tableau «Programmes de lavage»).
4. Fermez bien la porte du lave-vaisselle.
5. Appuyez sur MARCHE/ARRET, puis mettez le lave-vaisselle en marche.
6. Sélectionnez le programme de lavage désiré en appuyant plusieurs fois sur PROGRAMME
7. L'indicateur du programme de lavage sélectionné clignotera.
8. Retardateur : Le retardateur vous permet de retarder le début d'un programme de lavage de 1 heure à 24 heures au maximum.

Appuyez plusieurs fois sur DEPART DIFFERE jusqu'à ce que le délai souhaité clignote sur l'affichage, par exemple 3H pour un départ différé 3 heures après.

Une fois le retardateur réglé, appuyez sur pour activer la fonction. L'indicateur lumineux du début sélectionné arrêtera de clignoter.

1. Si vous utilisez des tablettes 3 en 1, appuyez sur la touche 3 en 1 pour sélectionner la fonction 3 en 1.

Le voyant correspondant clignote. - Cette fonction est disponible uniquement quand vous sélectionnez intensif, éco ou léger.

1. Démarrez le programme de lavage en appuyant sur la touche

DEMARRAGE/PAUSE

1. À la fin du programme de lavage, un signal sonore retentira et le lave-vaisselle s'arrête automatiquement.
2. Afin d'éviter de vous brûler, attendez environ 15 minutes avant d'ouvrir la porte du lave-vaisselle.
3. Sortez la vaisselle.

Le cycle de lavage ne pourrait pas démarrer si la porte est ouverte ou si elle est mal fermée.

N'ouvre pas la porte tant que l'appareil fonctionne : vous risquez de vous brûler avec les jets d'eau bouillante.

Ajout de vaisselle supplémentaire

1. Sans éteindre la machine, appuyez sur DEMARRAGE/PAUSE pour la mettre en pause.
2. Ouvrez la porte en faisant attention à éviter la vapeur brûlante.
3. Mettez la vaisselle dans le lave-vaisselle.
4. Fermez la porte et appuyez sur DEMARRAGE/PAUSE. Le cycle de lavage reprendra au point où il avait été interrompu.

Changement d'un programme de lavage en cours

Si vous vous êtes trompé lors du choix du programme, il est possible de changer de programme ultérieurement.

1. Appuyez sur MARCHE/ARRÉT pour éteindre le lave-vaisselle et appuyez de nouveau sur MARCHE/ARRÉT pour le remettre en marche.
2. Appuyez plusieurs fois sur le bouton PROGRAMME pour sélectionner un nouveau programme.
3. L'indicateur lumineux du nouveau programme clignotera.
4. Appuyez sur DEMARRAGE/PAUSE pour démarrer le programme.

Fonction de verrouillage sécurité enfants

Cette fonction est donc pour empêcher les enfants d'utiliser le lave-vaisselle.

Pour activer cette fonction :

Appuyez simultanément sur 1 et maintenez ces 2 boutons enfoncés durant environ 3 secondes jusqu'à ce qu'un bip sonore retentisse. Le

Le voyant correspondant clignote.

Cette fonction ne peut être activée que lorsque la machine est en marche.

Nettoyage et entretien

Éteignez toujours l'appareil et débranchez le câble d'alimentation avant de procéder au nettoyage.

N'utilisez pas de solvants chimiques ou de puissants détergents, cela pourrait endommager le revêtement de l'appareil.

Nettoyez les surfaces extérieures et la cavité du lave-vaisselle avec un chiffon mouillé.

Nettoyage des filtres

Le dispositif de filtrage est constitué d'un filtre principal (1), d'un filtre central (2) et d'un micro-filtre (3).

Démontage des filtres

Tournez le filtre central et le micro-filtre dans le sens contraire des aiguilles d'une montre pour les retirer de l'appareil. Séparez les filtres.

Sortez le filtre principal.

Rincez les filtres sous l'eau courante à l'aide d'un rose à poils souples. Nettoyez régulièrement les filtres. Replacez le dispositif de filtrage en le tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'il se verrouille en position.

ATTENTION: Ne faites jamais fonctionner le lave-vaisselle sans les filtres.

Nettoyage de la porte

Nettoyez les bords de la porte avec un chiffon mouillé.

Afin d’éviter que l’eau ne pénétre dans le dispositif de verrouillage de la porte et n’atteigne les composants électriques, n’utilisez pas de produits nettoyants en aérosol.

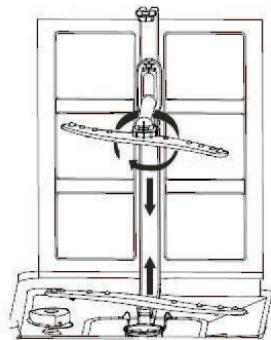

Nettoyage des bras d'aspersion

Les bras d'aspersion doivent faire l'objet d'un nettoyage régulier afin d'éviter tout risque d'obstruction; les bras se démontent facilement.

Pour référer les bras d'aspersion inférieur et supérieur, maintenez-les en les dévisant ou tirez dessus.

Lavez les bras d'aspersion sous l'eau courante puis remettez-les en place et assurez-vous qu'ils ne gênent pas leur mouvement de rotation.

Précautions contre le gel

Évitez de placer le lave-vaisselle dans un endroit où la température est inférieure à 0°C. Si cela s'avère indispensable, videz le lave-vaisselle, fermez la porte, débranchez le tuyau d'arrivée d'eau et videz-le.

Problème	Causes possibles	Solutions
Le lave-vaisselle ne démarre pas	Le fusible a sauté ou le disjoncteur s'est déclenché.	Remplacez le fusible ou relancez le disjoncteur.Débranchez tous les autres apparueils qui seraient branchés sur le même circuit que le lave-vaisselle.
	Le lave-vaisselle n'est pas sous tension	Vérifiez que le lave-vaisselle est allumé et que sa porte est bien fermée.Vérifiez que le cableélectriqueestcorrectement branché.
	La porte est mal fermée.	Fermez bien la porte.
L'eau ne s'évacue pas du lave-vaisselle	Le tuyau d'évacuation est plié	Vérifiez le tuyaud'évacuation.
	Le filtreestbouché	Vérifiez les filtres (voir le paragraph «Nettoyage des filtres»).
	L'évier de la cuisine est bouché	Vérifiez que l'évier se vide normalement.Si l'évier ne se vide pas, faites seront un plombier.
Formation de mousse à l'intérieur	MauvaisCHOIDÉTERGENT ou détergent péricmé	N'utilise que du détergent spécial pour lave-vaisselle afin d'éviter la formation de mousse.Néanmoins si cela se produit, ouvre la porte du lave-vaisselle et laissez la mousse s'evaporer.Refermez et verrouille la porte, puis lancez un programme de lavage pour vider l'eau.Répétezl'opérationsi nécessaire.
	Du liquide de rinceage a débordé.	En cas de débordement, essuyez immédiatement les coulures.
Taches sur les surfaces intérieures	Le détergent utilisé contenait du colorant.	Vérifiez que le détergent utilisé ne contient pas de colorant.
Film blanc sur les surfaces intérieures	Minéaux provenant d'une eau dure	Pour nettoyer l'intérieur, n'utilise qu'une éponge humide avec un peu de détergent pour lave-vaisselle, et portez des gants en caoutchouc. N'utilise jamais d'autre détergent que du détergent pour lave-vaisselle, afin d'éviter la formation de mousse.
Taches de rouille sur les couverts	Les couverts lavés ne résistant pas à la corrosion.
	Aucun programme de lavage n'a été lancé après l'ajout du sel.	Utilisez toujours le programme de lavage express.
	Des traces de sel se sont mélées à l'eau de lavage.	Ajoutez du sel dans l'appareil sans insérer de vaisselle.
Le lave-vaisselle est bruyant.	La vaisselle s'entrechoque.	Reportez-vous au paragraphe «Chargement des paniers» pour placer correctement la vaisselle.
	Les bras d'aspersion cognent contre des éléments de vaisselle.
La vaisselle n'est pas propre.	La vaisselle n'a pas été disposée correctement.	Reportez-vous au paragraphe «Chargement des paniers».
	Le programme de lavage sélectionné n'est pas assez intensif.	Choisissez un programme plus intensif. Reportez-vous au paragraphe «Programmes de lavage».
	Quantité de détergent insuffisante, ou détergent non approprié.	Utilisez plus de détergent ou changez-en.
	Les bras d'aspersion sont bloqués.	Changez la disposition de la vaisselle de manière à ce que les bras d'aspersion puissant tournier librement.
	Les filtres ne sont pas propres ou ne sont pas disposés correctement.	Nettoyez et/ou assembliez le dispositif de filtrage correctement.
Taches et traces sur la vaisselle.	Le réglage du distributeur de liquide de rinceage est trop élevé.	Modifiez le réglage du réservoir à liquide de rinceage.
La vaissellesèche mal.	La vaisselle n'est pas disposée correctement	Reportez-vous au paragraphe «Chargement des paniers».
	Le réservoir de liquide de rinceage est vide ou pas assez rempli.	Remplissez le réservoir ou augmentez le réglage, le cas échéant.
	Mauvaischoix de programme	Choisissez un programme avec une durée de lavage plus longue.

Codes d'erreur

Codes d'erreur	Signification
El	La porte n'est pas bien fermée.
E2	Mauvais fonctionnement de l'arrivée d'eau
E3	Mauvais fonctionnement de l'évacuation d'eau
E4	Erreur du capteur de température
E5	Débordement / fuite
E6	Fuite d'eau
E7	Chauffageanormal

Cette fiche produit est conforme à la directive européenne n° 1059/2010.

Marque	Schneider
Modèle	SDW1447D SDW1445DIX SDW1445DBM
Nombre de couverts standard	14
Classed'éfficacitéénergétique①	A++
Consommationnénergieannuelle②	266 kWh/an
Consommation d'énergie pour un cycle de lavage standard	0,93 kWh/cycle
Consommation d'électricité en mode arrêt	0,35W
Consommation d'électricité en mode laissé sur marche (porte ouverte)	0,9W
Durée du mode laissé sur marche	N/A
Consommation''eauannuelle③	3080 litres
Classed'éfficacité de séchage④	A
Cycle de nettoyage standard ⑤	Eco.
Durée du cycle de lavage standard	178 minutes
Emissions acoustiques dans l'air	45 dB(A) re 1 pWfor SDW1445DIX, SDW1445DBM
	47 dB(A) re 1 pW for SDW1447D
Montage	Pose libre
Puisance de consommation	1850W
Tension/fréquencenominale	220-240V~ 50Hz
Pression hydraulique (pression du flux)	0,4-10 bar = 0,04-1 MPa

Remarque:

1A+++ (efficacité maximale) à D (efficacité minimale) 2Consommation d'énergie de «266» kWh par an, sur la base de 280 cycles de lavage standard avec alimentation en eau froide et de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil. 3Consommation d'eau de «3080» litres par an, sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil. 4A (efficacité maximale) à G (efficacité minimale) 5Ce programme convient au lavage de vaisselle normalement sale. Il est le plus efficace pour ce type de vaisselle en termes de consommation d'eau et d'énergie.

L'appareil est conforme aux normes et directives européennes dans la version actuelle à la livraison:

• LVD 2014/35/EU
• EMC 2014/30/EU
• ErP 2009/125/CE

Les valeurs ci-dessus ont été mesurées conformément aux normes dans des conditions de fonctionnement spécifiées, la quantité de détergent, etc. Le manuel d'instructions est basé sur les normes et les règles de l'Union européenne.

Enlèvement des appareils ménagers usagés

La directive européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent, et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la poubelle barrée est apposé sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieux appareil.

Garantie

La garantie ne couvre pas les pièces d'usure du produit, ni les problèmes ou les dommages résultant de:

(1) dépréciations superficielles dues à l'usure normale du produit; (2) défauts ou déteriorations dus au contact du produit avec des liquides et dus à la corrosion provoquée par la rouille ou la présence d'insectes; (3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés; (4) toute opération propre d'entretien, utilisation non conforme aux instructions

concernant le produit ou le branchement à une tension incorrecte; (5) toute utilisation d'accessoires non fournis ou non approuvés par le fabricant.

La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de série du produit.

Importé par: SCHNEIDER CONSUMER GROUP

12 rue Jules Ferry - 93110 Rosny-Sous-Bois, FRANCE
