MODE D'EMPLOI AC200181 GAGGENAU

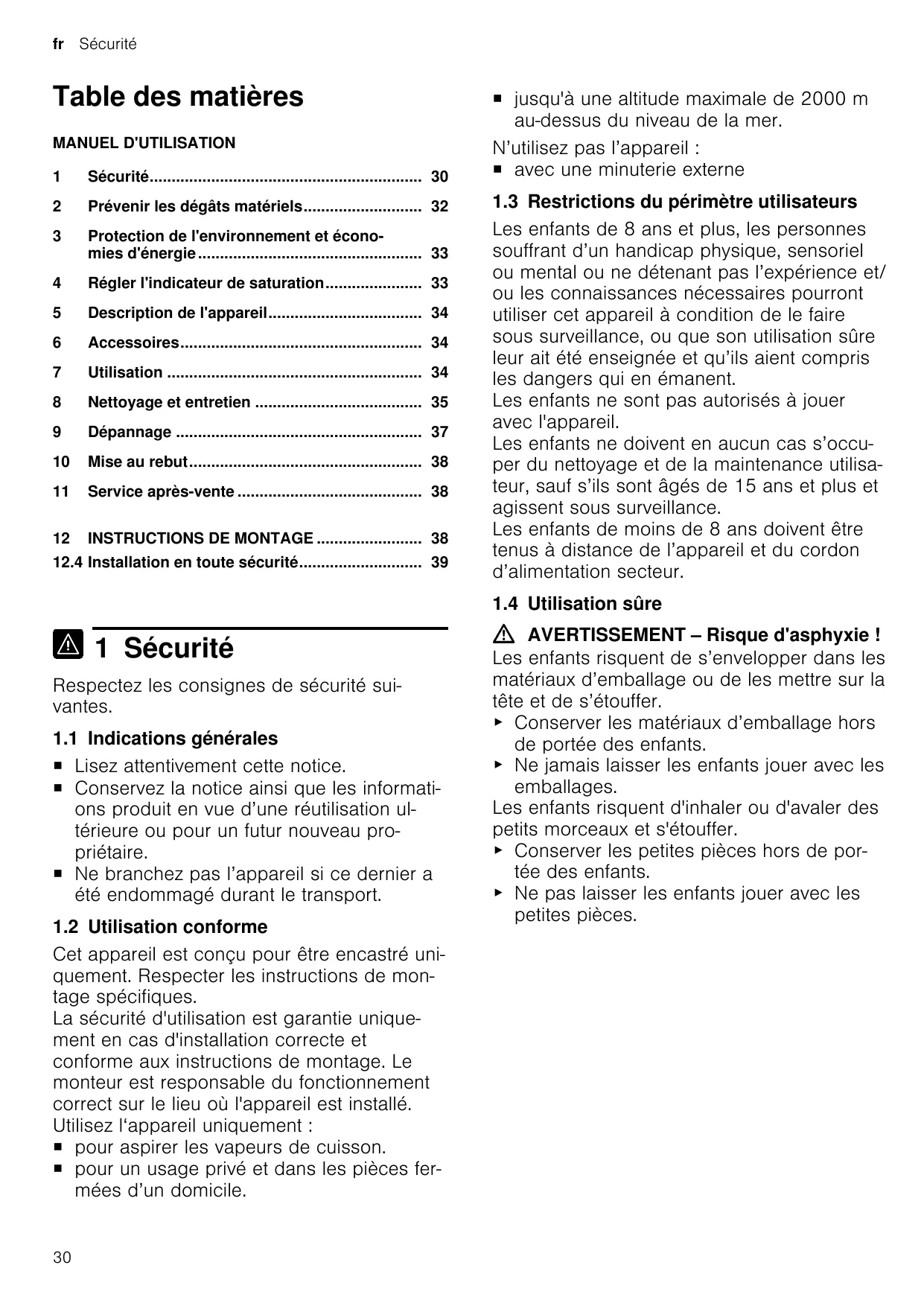

Sécurité Table des matières MANUEL D'UTILISATION
Prévenir les dégâts matériels........................... 32
Protection de l'environnement et économies d'énergie ................................................... 33
Régler l'indicateur de saturation...................... 33
12.4 Installation en toute sécurité............................ 39
¡ jusqu'à une altitude maximale de 2000 m au-dessus du niveau de la mer. N’utilisez pas l’appareil : ¡ avec une minuterie externe
1.3 Restrictions du périmètre utilisateurs
Les enfants de 8 ans et plus, les personnes souffrant d’un handicap physique, sensoriel ou mental ou ne détenant pas l’expérience et/ ou les connaissances nécessaires pourront utiliser cet appareil à condition de le faire sous surveillance, ou que son utilisation sûre leur ait été enseignée et qu’ils aient compris les dangers qui en émanent. Les enfants ne sont pas autorisés à jouer avec l'appareil. Les enfants ne doivent en aucun cas s’occuper du nettoyage et de la maintenance utilisateur, sauf s’ils sont âgés de 15 ans et plus et agissent sous surveillance. Les enfants de moins de 8 ans doivent être tenus à distance de l’appareil et du cordon d’alimentation secteur.
1.4 Utilisation sûre
1 Sécurité Respectez les consignes de sécurité suivantes.
1.1 Indications générales
¡ Lisez attentivement cette notice. ¡ Conservez la notice ainsi que les informations produit en vue d’une réutilisation ultérieure ou pour un futur nouveau propriétaire. ¡ Ne branchez pas l’appareil si ce dernier a été endommagé durant le transport.
1.2 Utilisation conforme
Cet appareil est conçu pour être encastré uniquement. Respecter les instructions de montage spécifiques. La sécurité d'utilisation est garantie uniquement en cas d'installation correcte et conforme aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé. Utilisez l‘appareil uniquement : ¡ pour aspirer les vapeurs de cuisson. ¡ pour un usage privé et dans les pièces fermées d’un domicile.
AVERTISSEMENT ‒ Risque d'asphyxie ! Les enfants risquent de s’envelopper dans les matériaux d’emballage ou de les mettre sur la tête et de s’étouffer. ▶ Conserver les matériaux d’emballage hors de portée des enfants. ▶ Ne jamais laisser les enfants jouer avec les emballages. Les enfants risquent d'inhaler ou d'avaler des petits morceaux et s'étouffer. ▶ Conserver les petites pièces hors de portée des enfants. ▶ Ne pas laisser les enfants jouer avec les petites pièces. Sécurité AVERTISSEMENT ‒ Risque d'empoisonnement ! Les gaz de combustion aspirés peuvent conduire à l'empoisonnement. Les foyers à combustion alimentés en air ambiant (par exemple appareils de chauffage au gaz, au fioul, au bois ou au charbon, les chauffe-eaux intégrés sous cuve, les chauffe-eaux accumulateurs) prélèvent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (par ex., cheminée). Lorsque la hotte aspirante est en marche, elle prélève de l'air dans la cuisine et dans les pièces voisines. L'absence d'un apport d'air suffisant crée une pression négative. Les gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation. ▶ En cas d'utilisation simultanée de l'appareil en mode évacuation extérieure et d'un foyer à combustion alimenté en air ambiant, veillez impérativement à ce que l'apport d'air soit toujours suffisant. ▶ Le fonctionnement sûr de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Cette valeur n'est réalisable que si l'apport d'air frais nécessaire à la combustion est assuré par des ouvertures non obturables, par exemple dans des portes ou fenêtres, associées à un caisson mural d'entrée et de sortie d'air, ou bien par d'autres moyens techniques. Un caisson mural d'entrée et de sortie d'air ne suffit pas à assurer la valeur minimale nécessaire. ▶ Demandez toujours conseil à un maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération. ▶ Si l'appareil est utilisé exclusivement en mode recirculation de l'air, le fonctionnement est possible sans restriction.
AVERTISSEMENT ‒ Risque d'incendie ! Les dépôts de graisse dans les filtres à graisse peuvent s'enflammer. ▶ Ne faites jamais fonctionner l'appareil sans filtre à graisse. ▶ Nettoyez régulièrement le filtre à graisse. ▶ Ne travaillez jamais avec une flamme nue à proximité de l'appareil (par ex. ne faites rien flamber). ▶ Installez l’appareil à proximité d’un foyer à combustibles solides (par ex. bois ou charbon) uniquement en présence d’un capot fermé et non amovible. Il ne doit pas y avoir de projection d’étincelles. L'huile et la graisse chaudes s'enflamment rapidement. ▶ Surveillez constamment l'huile et la graisse chaudes. ▶ N'éteignez jamais de l'huile ou de la graisse enflammée avec de l'eau. Éteignez le foyer. Étouffez les flammes prudemment avec un couvercle, une couverture ou quelque chose de similaire. Les foyers à gaz dégagent une forte chaleur lorsqu'aucun récipient n'est posé dessus. Un appareil de ventilation monté au-dessus d'eux risque alors d'être endommagé ou de prendre feu. ▶ Utilisez les foyers à gaz uniquement avec un récipient placé dessus. Le fonctionnement simultané de plusieurs foyers au gaz engendre une forte production de chaleur. Un appareil de ventilation monté au-dessus d'eux risque alors d'être endommagé ou de prendre feu. ▶ Utilisez les foyers à gaz uniquement avec un récipient placé dessus. ▶ Réglez la vitesse de ventilation la plus élevée. ▶ Ne faites jamais fonctionner en même temps deux foyers à gaz à feu vif pendant plus de 15 minutes. Deux foyers à gaz correspondent à un brûleur grande puissance. ▶ Ne faites jamais fonctionner les grands brûleurs de plus de 5 kW avec la plus grande flamme pendant plus de 15 minutes, par ex. un wok. ▶ L'appareil doit uniquement être utilisé avec des tables gaz d'une puissance totale allant jusqu'à 18 kW.
Prévenir les dégâts matériels AVERTISSEMENT ‒ Risque de brûlures ! Les éléments accessibles deviennent chauds pendant le fonctionnement. ▶ Ne touchez jamais les éléments chauds. ▶ Éloignez les enfants. L'appareil devient chaud pendant son utilisation. ▶ Laissez refroidir l'appareil avant de le nettoyer. AVERTISSEMENT ‒ Risque de blessure ! Certaines pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. ▶ Nettoyez l'intérieur de l'appareil avec précaution. Des modifications sur la construction électrique ou mécanique sont dangereuses et peuvent conduire à des dysfonctionnements. ▶ N'effectuez aucune modification sur la construction électrique ou mécanique. Le capot du filtre peut osciller. ▶ Ouvrez lentement le capot du filtre. ▶ Maintenez ouvert le capot du filtre après l'ouverture, jusqu'à ce qu'il n'oscille plus. ▶ Fermez lentement le capot du filtre. La lumière de l'éclairage par LED est très éblouissante et peut causer des dommages aux yeux (groupe de risque 1). ▶ Ne regardez pas directement l'éclairage par LED allumé pendant plus de 100 secondes. Les enfants peuvent avaler les piles. ▶ Rangez les piles hors de portée des enfants. ▶ Surveillez les enfants lorsque vous remplacez les piles. Les piles peuvent exploser. ▶ Ne chargez pas les piles. ▶ Ne court-circuitez pas les piles. ▶ Ne jetez pas les piles au feu. AVERTISSEMENT ‒ Risque d'électrocution ! L’infiltration d’humidité peut occasionner un choc électrique. ▶ Avant le nettoyage, retirez la fiche secteur ou coupez le disjoncteur. ▶ Ne pas utiliser de nettoyeur vapeur ou haute pression pour nettoyer l’appareil. AVERTISSEMENT ‒ Risque d'explosion ! Les nettoyants caustiques fortement alcalins ou acides peuvent provoquer des explosions lorsqu'ils entrent en contact avec des pièces d’aluminium situées dans le compartiment de nettoyage du lave-vaisselle. ▶ N'utilisez jamais de nettoyants caustiques fortement alcalins ou acides. Notamment, n'utilisez aucun produit de nettoyage d'origine commerciale ou industrielle pour nettoyer des pièces en aluminium, par exemple des filtres à graisse pour hottes aspirantes. AVERTISSEMENT ‒ Risque d'incendie ! Les dépôts de graisse dans les filtres à graisse peuvent s'enflammer. ▶ Nettoyez régulièrement le filtre à graisse. AVERTISSEMENT ‒ Risque de blessure ! Les réparations non conformes sont dangereuses. ▶ Seul un personnel qualifié est en droit d’effectuer des réparations sur l’appareil. ▶ Si l'appareil est défectueux, appeler le service après-vente. AVERTISSEMENT ‒ Risque d'électrocution ! L'infiltration d’humidité peut occasionner un choc électrique. ▶ N'utilisez pas de tissu éponge mouillé. 2 Prévenir les dégâts matériels ATTENTION ! La condensation peut provoquer de la corrosion. ▶ Allumez toujours l'appareil lorsque vous cuisinez afin d'éviter la formation de condensation. Si de l'humidité pénètre dans les éléments de commande, des dommages peuvent survenir. ▶ Ne nettoyez jamais les éléments de commande avec un chiffon humide. Un nettoyage incorrect endommage les surfaces. ▶ Respectez les consignes de nettoyage.
▶ N’utilisez pas de produits de nettoyage agressifs ou récurants. ▶ Nettoyez les surfaces en inox uniquement dans le sens de polissage du métal. ▶ Ne nettoyez jamais les éléments de commande avec un nettoyant pour inox. L'eau de condensation qui s'écoule à l'arrière peut endommager l'appareil. ▶ Le conduit d'évacuation doit être installé à partir de l'appareil avec au moins 1° de pente. Protection de l'environnement et économies d'énergie Si vous sollicitez les éléments de design de manière incorrecte, ils peuvent se casser. ▶ Ne tirez pas sur les éléments de design. ▶ Ne posez ou ne suspendez aucun objet sur/à des éléments de design. Les piles qui fuient endommagent la télécommande. ▶ Retirez les piles lorsque vous n'utilisez pas la télécommande. ▶ Mettez les piles vides ou défectueuses au rebut de manière sûre et écologique.
Les surfaces peuvent être endommagées par un film protecteur non retiré. ▶ Retirez le film protecteur de toutes les parties de l'appareil avant de l'utiliser pour la première fois. Les surfaces laquées sont fragiles. ▶ Respectez les consignes de nettoyage.
- "Nettoyer l'appareil", Page 35 ▶ Protégez les surfaces laquées contre les rayures. 3 Protection de l'environnement et économies d'énergie
3.1 Élimination de l'emballage
Les emballages sont écologiques et recyclables. ▶ Veuillez éliminer les pièces détachées après les avoir triées par matière. Eliminez l'emballage en respectant l'environnement.
3.2 Économies d’énergie
Si vous respectez les instructions suivantes, votre appareil consommera moins de courant. Adaptez la vitesse du ventilateur à l'intensité des vapeurs de cuisson. ¡ Une faible vitesse du ventilateur est synonyme d'une faible consommation d'énergie. Utilisez uniquement la vitesse intensive en cas de besoin. En cas de vapeurs de cuisson intensives, sélectionnez dès que possible une vitesse de ventilation plus importante. ¡ Les odeurs se répandent moins dans la pièce. Éteignez l'éclairage quand vous n'en avez plus besoin. ¡ Lorsque l'éclairage est éteint, il ne consomme pas d'énergie. Nettoyez ou remplacez les filtres aux intervalles spécifiés. ¡ L'efficacité du filtre est conservée. Utilisez le couvercle de cuisson. ¡ Les vapeurs de cuisson et les condensats sont réduits. N'utilisez les fonctions supplémentaires qu'en cas de besoin. ¡ La désactivation des fonctions supplémentaires permet de réduire la consommation d'énergie. 4 Régler l'indicateur de saturation Vous pouvez utiliser votre appareil en mode évacuation extérieure ou en mode recirculation de l'air.
4.1 Mode évacuation extérieure
L’air aspiré est débarrassé des particules de graisse par les filtres, et transite par un conduit avant de gagner l’extérieur. L'air ne doit pas être acheminé dans une cheminée servant à l'évacuation des gaz d'appareils qui sont utilisés pour la combustion de gaz ou d'autres combustibles (cela ne s'applique pas aux appareils de recyclage). ¡ Si l’air sortant circule par une cheminée ou une cheminée d'évacuation des gaz, vous devrez d'abord obtenir l’accord d’un ramoneur compétent. ¡ Si l’air sortant traverse la paroi extérieure, il convient d'utiliser un caisson télescopique mural.
L'air aspiré est nettoyé par l'intermédiaire des filtres à graisse et d'un filtre anti-odeurs, puis il est renvoyé dans la pièce. Pour neutraliser les odeurs en mode recyclage, vous devez installer un filtre anti-odeurs. Pour connaître les différentes possibilités d'utiliser l’appareil en mode recyclage, consultez notre catalogue ou votre revendeur spécialisé. Vous pouvez vous procurer les accessoires dans un commerce spécialisé, auprès du service après-vente ou sur la boutique en ligne.
Description de l'appareil 5 Description de l'appareil
5.1 Éléments de commande
Éteindre l’appareil Activer la puissance de ventilation 1 Réinitialiser l'indicateur de saturation Activer la puissance de ventilation 2 Activer la puissance de ventilation 3 Activer ou désactiver la ventilation intermittente Activer ou désactiver la vitesse intensive Allumer ou éteindre l'éclairage. Indicateur de saturation Les éléments de commande vous permettent de configurer toutes les fonctions de votre appareil et vous donnent des informations sur l'état de fonctionnement. 6 Accessoires Vous pouvez acheter des accessoires auprès du service après-vente ou sur notre site internet. Utilisez uniquement les accessoires d'origine, car ils sont parfaitement adaptés à votre appareil. Les accessoires sont spécifiques à l'appareil. Lors de l'achat, indiquez toujours la désignation exacte de votre appareil (E-Nr.). → Page 38 Pour connaître les accessoires disponibles pour votre appareil, consultez notre boutique en ligne ou le service après-vente. www.gaggenau.com Accessoires Filtre à charbon CleanAir (remplacement) Kit de recyclage Clean Air Télécommande Référence AA210110 AA211812 AA200510 7 Utilisation
7.1 Allumer l’appareil
7.5 Activer la poursuite du ventilateur
▶ Appuyer sur a L'appareil démarre à la vitesse de ventilation 1. En mode de poursuite du ventilateur, l'appareil continue à fonctionner pendant un certain temps, puis s'éteint automatiquement.
1. Activer la puissance de ventilation 1, 2 ou 3.
2. Maintenir enfoncé
a La poursuite du ventilateur est activée, la touche de la puissance de ventilation réglée clignote. a L'appareil s'éteint automatiquement après env. 30 minutes.
7.2 Régler la puissance de ventilation
7.3 Mettre l'appareil hors tension
Remarque : Si la puissance de ventilation 2 ou 3 est activée, appuyer deux fois sur
Si des odeurs ou des fumées particulièrement fortes se développent, vous pouvez utiliser la vitesse intensive. ▶ Appuyer sur . a Après environ 6 minutes, l'appareil passe automatiquement à une vitesse de ventilation inférieure. Remarque : Vous pouvez activer la vitesse intensive directement dans le mode arrêt. L'appareil s'éteint à nouveau au bout des 6 minutes.
Lors de la ventilation intermittente, l'appareil met en marche et coupe la ventilation à intervalles réguliers. ▶ Maintenir enfoncé a La ventilation intermittente est activée, clignote. a La ventilation intermittente s'arrête après 24 heures.
7.7 Désactiver la ventilation intermittente
▶ Maintenir enfoncé ou appuyer sur
Nettoyage et entretien
7.8 Allumer l'éclairage
7.11 Indicateur de saturation
Vous pouvez allumer et éteindre l’éclairage indépendamment de la ventilation. ▶ Appuyer sur . L'indicateur de saturation vous informe sur lorsque les filtres à graisse doivent être nettoyés. Après le nettoyage des filtres à graisse, vous devez réinitialiser l'indicateur de saturation.
7.9 Régler la luminosité
Réinitialiser l'indicateur de saturation ▶ Maintenir enfoncé Condition : L'appareil est éteint. ▶ Maintenir enfoncé pendant 3 secondes. a L'indicateur de saturation est réinitialisé. s'éteint. jusqu'à ce que la luminosité souhaitée soit atteinte.
8 Nettoyage et entretien Pour que votre appareil reste longtemps opérationnel, nettoyez-le et entretenez-le avec soin.
8.1 Produits de nettoyage
Vous pouvez vous procurer les produits de nettoyage appropriés auprès du service après-vente ou sur la boutique en ligne. ATTENTION ! Des produits nettoyants inappropriés peuvent endommager les surfaces de l’appareil. ▶ Ne pas utiliser de produits de nettoyage agressifs ou récurants. ▶ N’utilisez pas de nettoyants fortement alcoolisés. ▶ Ne pas utiliser de tampon en paille métallique ni d’éponge à dos récurant. ▶ N'utilisez pas de nettoyant spécial pour le nettoyage à chaud. ▶ Utilisez uniquement des nettoyants pour vitres, des racloirs à verre ou des produits d'entretien pour acier inox si ceux-ci sont recommandés dans les instructions de nettoyage de la pièce correspondante. ▶ Rincez soigneusement les tissus éponges avant de les utiliser.
8.2 Nettoyer l'appareil
Nettoyez l'appareil comme indiqué, afin de ne pas endommager les différentes surfaces et pièces par un nettoyage incorrect ou par des produits de nettoyage non appropriés. AVERTISSEMENT ‒ Risque d'explosion ! Les nettoyants caustiques fortement alcalins ou acides peuvent provoquer des explosions lorsqu'ils entrent en contact avec des pièces d’aluminium situées dans le compartiment de nettoyage du lave-vaisselle. ▶ N'utilisez jamais de nettoyants caustiques fortement alcalins ou acides. Notamment, n'utilisez aucun produit de nettoyage d'origine commerciale ou industrielle pour nettoyer des pièces en aluminium, par exemple des filtres à graisse pour hottes aspirantes. AVERTISSEMENT ‒ Risque d'électrocution ! L’infiltration d’humidité peut occasionner un choc électrique. ▶ Avant le nettoyage, retirez la fiche secteur ou coupez le disjoncteur. ▶ Ne pas utiliser de nettoyeur vapeur ou haute pression pour nettoyer l’appareil. AVERTISSEMENT ‒ Risque de brûlures ! L'appareil devient chaud pendant son utilisation. ▶ Laissez refroidir l'appareil avant de le nettoyer. AVERTISSEMENT ‒ Risque de blessure ! Certaines pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. ▶ Nettoyez l'intérieur de l'appareil avec précaution.
1. Respectez les informations sur les produits de nettoyage.
2. Selon la surface, nettoyez comme suit :
‒ Nettoyez les surfaces en acier inoxydable avec une lavette éponge et de l'eau chaude additionnée de produit de nettoyage dans le sens du brossage. ‒ Nettoyez les surfaces laquées avec une lavette éponge et de l'eau chaude additionnée de produit de nettoyage. ‒ Nettoyez l'aluminium avec un nettoyant pour vitres et un chiffon doux. ‒ Nettoyez le plastique avec un nettoyant pour vitres et un chiffon doux. ‒ Nettoyez le verre avec un nettoyant pour vitres et un chiffon doux.
3. Séchez-les ensuite avec un chiffon doux.
4. Sur les surfaces en acier inoxydable, appliquez une
fine pellicule de produit pour acier inox avec un chiffon doux. Vous pouvez vous procurer les produits d'entretien pour acier inox auprès du service après-vente ou sur la boutique en ligne.
8.3 Nettoyage des éléments de commande
AVERTISSEMENT ‒ Risque d'électrocution ! L'infiltration d’humidité peut occasionner un choc électrique. ▶ N'utilisez pas de tissu éponge mouillé.
Nettoyage et entretien
1. Respectez les informations sur les produits de net-
2. Nettoyez avec un tissu éponge et de l'eau chaude
additionnée de produit à vaisselle.
3. Séchez-les ensuite avec un chiffon doux.
8.4 Démontage des filtres à graisse

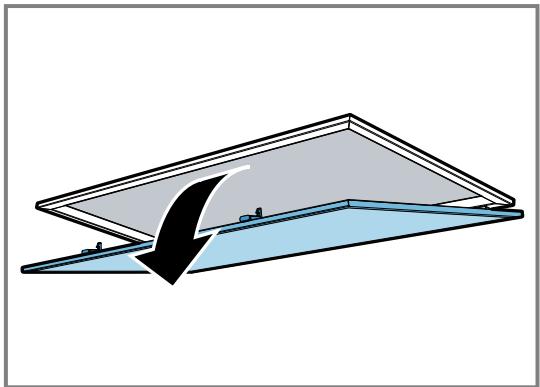

métallique AVERTISSEMENT ‒ Risque de blessure ! Le capot du filtre peut osciller. ▶ Ouvrez lentement le capot du filtre. ▶ Maintenez ouvert le capot du filtre après l'ouverture, jusqu'à ce qu'il n'oscille plus. ▶ Fermez lentement le capot du filtre.
1. Basculez vers le bas le capot du filtre pour l'ouvrir.
Condition : Les filtres à graisse sont retirés.
- "Démontage des filtres à graisse métallique", Page 36
1. Respectez les informations sur les produits de nettoyage.
2. Faites tremper les filtres à graisse dans un produit
de nettoyage chaud. En présence de salissures tenaces, vous pouvez utiliser un dégraissant spécial. Vous trouverez un dégraissant auprès du service après-vente ou sur la boutique en ligne.
3. Nettoyez les filtres à graisse à l'aide d'une brosse.
4. Rincez-les soigneusement.
5. Laissez s'égoutter les filtres à graisse.
8.6 Nettoyage des filtres à graisse au lavevaisselle
Les filtres à graisse filtrent la graisse issue de la vapeur de cuisson. Des filtres à graisse régulièrement nettoyés assurent un haut niveau d'absorption des graisses. AVERTISSEMENT ‒ Risque d'incendie ! Les dépôts de graisse dans les filtres à graisse peuvent s'enflammer.
Les filtres à graisse qui tombent peuvent endommager la table de cuisson qui se trouve en-dessous. ▶ Avec une main sous le filtre à graisse, interceptez ce dernier. Ouvrir les dispositifs de verrouillage des filtres à graisse.
3. Retirez les filtres à graisse des fixations.
Pour éviter l'égouttement de graisse, tenez les filtres à graisse à l'horizontale.
8.5 Nettoyage manuel des filtres à graisse
Les filtres à graisse filtrent la graisse issue de la vapeur de cuisson. Des filtres à graisse régulièrement nettoyés assurent un haut niveau d'absorption des graisses. AVERTISSEMENT ‒ Risque d'incendie ! Les dépôts de graisse dans les filtres à graisse peuvent s'enflammer.
ATTENTION ! Les filtres à graisse peuvent être endommagés par pincement. ▶ Ne coincez pas les filtres à graisse. Remarque : Lorsque vous nettoyez un filtre à graisse au lave-vaisselle, de légères décolorations peuvent apparaître. Ces décolorations n'ont aucune influence sur le fonctionnement des filtres à graisse. Condition : Les filtres à graisse sont retirés.
- "Démontage des filtres à graisse métallique", Page 36
1. Respectez les informations sur les produits de nettoyage.
2. Placez les filtres à graisse en vrac dans le lave-vaisselle.
Ne nettoyez pas les filtres à graisse très encrassés avec de la vaisselle. En présence de salissures tenaces, vous pouvez utiliser un dégraissant spécial. Vous trouverez un dégraissant auprès du service après-vente ou sur la boutique en ligne.
3. Démarrez le lave-vaisselle.
Pour le réglage de la température, choisissez 70 °C maximum.
4. Laissez s'égoutter les filtres à graisse.
8.7 Montage des filtres à graisse
ATTENTION ! Les filtres à graisse qui tombent peuvent endommager la table de cuisson qui se trouve en-dessous. ▶ Avec une main sous le filtre à graisse, interceptez ce dernier.
1. Insérez le filtre à graisse.

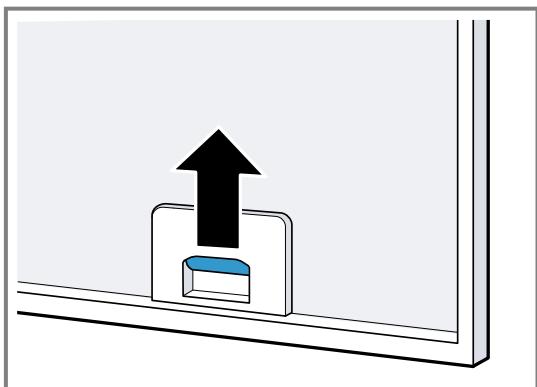

2. Basculez les filtres à graisse vers le haut, puis encliquetez les verrous.
3. Assurez-vous que les verrous s'encliquettent.
4. Fermez le capot des filtres.
8.8 Filtre anti-odeurs pour le module de
recyclage de l'air CleanAir Les filtres anti-odeurs lient les odeurs en mode recirculation de l'air. Des filtres anti-odeurs régulièrement changés garantissent un haut degré de séparation des odeurs. En fonctionnement normal, environ une heure par jour, le filtre anti-odeurs doit être remplacé tous les 12 mois. Le filtre anti-odeurs ne peut pas être nettoyé ni régénéré. Le filtre anti-odeurs est en vente auprès du Service après-vente ou sur la boutique en ligne. Utiliser uniquement un filtre anti-odeurs d'origine.
- "Accessoires", Page 34 Remarque : Les filtres anti-odeurs ne contiennent aucune substance nocive et peuvent être mis au rebut avec les déchets ménagers. Déposer le filtre anti-odeurs pour le module de recyclage de l'air CleanAir

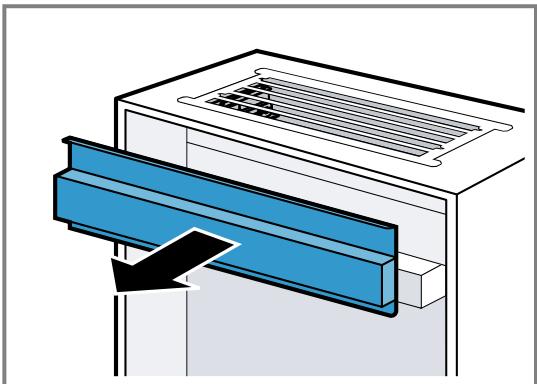

1. Retirer le bandeau de commande magnétique.

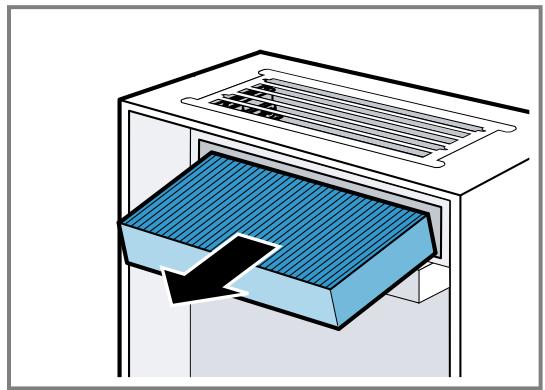

2. Retirer le filtre anti-odeurs.

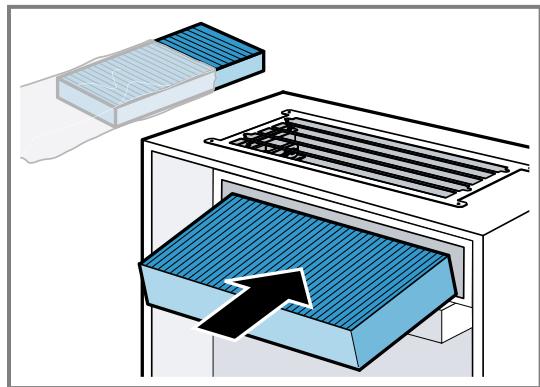

Poser le filtre anti-odeurs pour le module de recyclage de l'air CleanAir
1. Retirer le nouveau filtre anti-odeurs de son embal-
2. Insérer le nouveau filtre anti-odeurs dans le module
de recyclage de l'air.
3. Insérer le bandeau de commande de sorte qu'il soit
fermement maintenu par les aimants. 9 Dépannage Vous pouvez corriger par vous-même les petits défauts de votre appareil. Lisez les renseignements de dépannage avant de contacter le service consommateurs. Vous vous épargnerez ainsi des dépenses inutiles. AVERTISSEMENT ‒ Risque de blessure ! Les réparations non conformes sont dangereuses. ▶ Seul un personnel qualifié est en droit d’effectuer des réparations sur l’appareil. ▶ Si l'appareil est défectueux, appeler le service après-vente. AVERTISSEMENT ‒ Risque d'électrocution ! Les réparations non conformes sont dangereuses. ▶ Seul un personnel dûment qualifié peut entreprendre des réparations sur l'appareil. ▶ Seules des pièces de rechange d'origine peuvent être utilisées pour réparer l'appareil. ▶ En cas d’endommagement du cordon d’alimentation secteur, celui-ci doit être remplacé par un personnel qualifié.
9.1 Remplacement des LED défectueuses
▶ Le remplacement des LED défectueuses est exclusi- vement réservé au fabricant, à son service aprèsvente, ou à un spécialiste agréé (installateur d'équipement électrique).
9.2 Dysfonctionnements
Défaut L'appareil ne fonctionne pas. Cause et dépannage La fiche secteur du cordon d'alimentation secteur n'est pas branchée. ▶ Branchez l’appareil au réseau électrique.
Mise au rebut Défaut L'appareil ne fonctionne pas. L'éclairage ne fonctionne pas. reste allumée en permanence. Cause et dépannage Le fusible est défectueux. ▶ Vérifiez le fusible dans le boîtier à fusibles. L’alimentation électrique est tombée en panne. ▶ Vérifiez si l’éclairage du compartiment ou d’autres appareils dans la pièce. La lampe LED est défectueuse. ▶ Appelez le service après-vente. ▶ Le remplacement des LED défectueuses est exclusivement réservé au fabricant, à son service après-vente, ou à un spécialiste agréé (installateur d'équipement électrique). Les filtres à graisse sont saturés. ▶ Nettoyez les filtres à graisse. → Page 36 10 Mise au rebut
10.1 Mettre au rebut un appareil usagé
La destruction dans le respect de l’environnement permet de récupérer de précieuses matières premières. ▶ Éliminez l’appareil dans le respect de l’environnement. Vous trouverez des informations sur les circuits actuels d'élimination auprès de votre revendeur spécialisé ou de l’administration de votre commune/ ville. Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE. 11 Service après-vente Les pièces de rechange relatives au fonctionnement de l’appareil et conformes à l’ordonnance d’écoconception correspondante sont disponibles auprès de notre service après-vente pour une durée d’au moins 10 ans à partir de la mise sur le marché de votre appareil dans l’Espace économique européen. Remarque : Dans le cadre des conditions de la garantie, le recours au service après-vente est gratuit. Pour plus d'informations sur la durée et les conditions de la garantie dans votre pays, adressez-vous à notre service après-vente, à votre revendeur ou consultez notre site Web. Lorsque vous contactez le service après-vente, vous avez besoin du numéro de produit (E-Nr.) et du numéro de fabrication (FD) de votre appareil. 12 Instructions de montage Respectez ces informations lors du montage de l'appareil.
Vous trouverez les données de contact du service après-vente dans la liste ci-jointe ou sur notre site Web.
11.1 Numéro de produit (E-Nr) et numéro de
fabrication (FD) Le numéro de série (E-Nr.) et le numéro de fabrication (FD) sont indiqués sur la plaque signalétique de l’appareil. Selon le modèle, la plaque signalétique se trouve : ¡ à l'intérieur de l'appareil (retirer le filtre à graisse). ¡ sur la partie supérieure de l'appareil. Pour retrouver rapidement les données de votre appareil et le numéro de téléphone du service consommateurs, n'hésitez pas à les recopier ailleurs. Instructions de montage

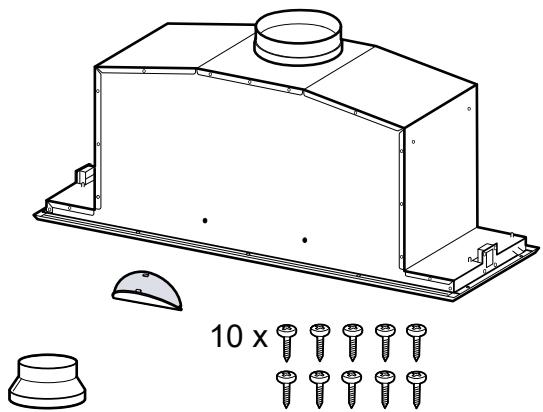

12.1 Contenu de la livraison
Après avoir déballé le produit, inspectez toutes les pièces pour détecter d’éventuels dégâts dus au transport et pour vous assurer de l'intégralité de la livraison. 10 x

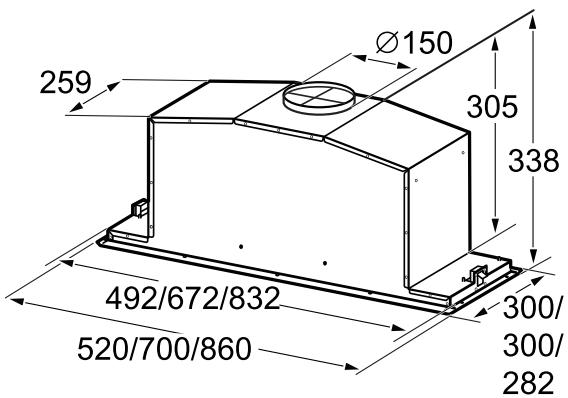

12.2 Dimensions de l’appareil
Vous trouverez ici les dimensions de l'appareil

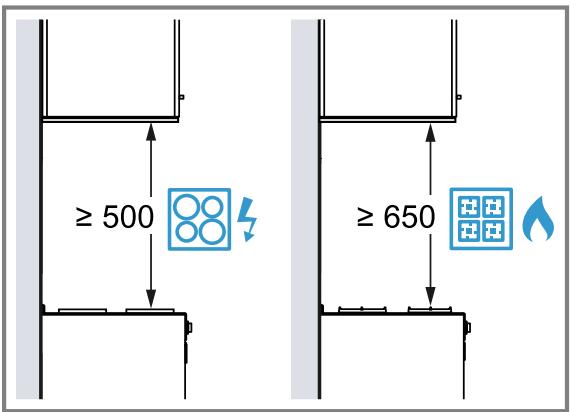

12.3 Distances de sécurité
Respectez les distances de sécurité de l'appareil.
12.4 Installation en toute sécurité
Respectez les consignes de sécurité lorsque vous installez cet appareil. AVERTISSEMENT ‒ Risque d'empoisonnement ! Les gaz de combustion aspirés peuvent conduire à l'empoisonnement. Les foyers à combustion alimentés en air ambiant (par exemple appareils de chauffage au gaz, au fioul, au bois ou au charbon, les chauffe-eaux intégrés sous cuve, les chauffe-eaux accumulateurs) prélèvent l'air de combustion dans la pièce où ils sont installés et rejettent les gaz de fumée à l'extérieur par le biais d'un système spécifique (par ex., cheminée). Lorsque la hotte aspirante est en marche, elle prélève de l'air dans la cuisine et dans les pièces voisines. L'absence d'un apport d'air suffisant crée une pression négative. Les gaz toxiques provenant de la cheminée ou du conduit d'évacuation sont réaspirés dans les pièces d'habitation. ▶ En cas d'utilisation simultanée de l'appareil en mode évacuation extérieure et d'un foyer à combustion alimenté en air ambiant, veillez impérativement à ce que l'apport d'air soit toujours suffisant. ▶ Le fonctionnement sûr de l'appareil n'est possible que si la dépression dans la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Cette valeur n'est réalisable que si l'apport d'air frais nécessaire à la combustion est assuré par des ouvertures non obturables, par exemple dans des portes ou fenêtres, associées à un caisson mural d'entrée et de sortie d'air, ou bien par d'autres moyens techniques. Un caisson mural d'entrée et de sortie d'air ne suffit pas à assurer la valeur minimale nécessaire. ▶ Demandez toujours conseil à un maître ramoneur compétent qui pourra évaluer l'ensemble du réseau de ventilation de la maison et vous proposer le moyen le mieux adapté pour l'aération.
Instructions de montage ▶ Si l'appareil est utilisé exclusivement en mode recirculation de l'air, le fonctionnement est possible sans restriction. Les gaz de combustion aspirés peuvent conduire à l'empoisonnement. ▶ Lorsqu'une hotte est installée avec un foyer exploitant l'air ambiant, l'alimentation électrique de la hotte doit être munie d'un interrupteur de sécurité approprié. Les gaz de combustion réaspirés peuvent provoquer un empoisonnement. ▶ Ne rejetez pas l'air sortant dans un conduit ou une cheminée en fonctionnement. ▶ Ne rejetez pas l’air sortant dans une gaine servant à aérer des locaux où sont installés des foyers à combustion. ▶ Si l’air sortant circule par un conduit ou une cheminée d'évacuation des gaz, vous devez d'abord obtenir l’accord d'un ramoneur compétent. AVERTISSEMENT ‒ Risque d'asphyxie ! Les enfants risquent de s’envelopper dans les matériaux d’emballage ou de les mettre sur la tête et de s’étouffer. ▶ Conserver les matériaux d’emballage hors de portée des enfants. ▶ Ne jamais laisser les enfants jouer avec les emballages. AVERTISSEMENT ‒ Risque d'incendie ! Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. ▶ Les distances de sécurité indiquées doivent être respectées, afin d'éviter une accumulation de chaleur. ▶ Respectez les indications relatives à vos appareils de cuisson. Si les instructions d'installation de l'appareil de cuisson spécifient une distance différente, tenir toujours compte de la plus grande distance. L'écart maximal s'applique si vous utilisez simultanément des foyers au gaz et à l'électricité. Les dépôts de graisse dans le filtre à graisse peuvent s'enflammer. ▶ Ne travaillez jamais avec une flamme nue à proximité de l'appareil (par ex. ne faites rien flamber). ▶ Installez l’appareil à proximité d’un foyer à combustibles solides (par ex. bois ou charbon) uniquement en présence d’un capot fermé et non amovible. Il ne doit pas y avoir de projection d’étincelles.
AVERTISSEMENT ‒ Risque de blessure ! Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. ▶ Portez des gants de protection. Si l'appareil n'est pas correctement fixé, il risque de tomber. ▶ Tous les éléments de fixation doivent être montés solidement et de façon sûre. Des modifications sur la construction électrique ou mécanique sont dangereuses et peuvent conduire à des dysfonctionnements. ▶ N'effectuez aucune modification sur la construction électrique ou mécanique. Le capot du filtre peut osciller. ▶ Ouvrez lentement le capot du filtre. ▶ Maintenez ouvert le capot du filtre après l'ouverture, jusqu'à ce qu'il n'oscille plus. ▶ Fermez lentement le capot du filtre. AVERTISSEMENT ‒ Risque d'électrocution ! Les composants à arêtes vives à l'intérieur de l'appareil peuvent endommager le câble de raccordement. ▶ Ne pincez pas et ne coincez pas le câble de raccordement. Les installations non conformes sont dangereuses. ▶ Pour le raccordement et l’utilisation de l’appareil, respectez impérativement les indications figurant sur la plaque signalétique. ▶ L’appareil doit être branché uniquement à une source d'alimentation avec courant alternatif à l'aide d'une prise murale correctement installée et reliée à la terre. ▶ Le système à conducteur de protection de l’installation électrique de la maison doit être conforme. ▶ N'alimentez jamais l'appareil par l'intermédiaire d'un appareil de commutation externe, par ex. une minuterie ou une télécommande. ▶ Si l’appareil est encastré, la fiche du cordon d’alimentation secteur doit être aisément accessible. Si un accès libre est impossible, un dispositif de coupure omnipolaire doit être installé dans l’installation à câblage fixe, conformément aux conditions de la catégorie de surtension III et aux réglementations d’installation. Instructions de montage ▶ Lors de l’installation de l’appareil, veiller à ce que le cordon d’alimentation secteur ne soit pas coincé ni endommagé.
12.5 Indications générales
Prenez en compte les remarques générales lors de l'installation. ¡ L’installation doit se faire en respectant les prescriptions actuellement en vigueur dans le bâtiment, ainsi que les prescriptions publiées par les compagnies distributrices d’électricité et de gaz. ¡ Lors de l'évacuation de l'air vicié, il convient de respecter les prescriptions officielles et légales, telles que celles établies par les autorités régionales. ¡ Pour atteindre l'appareil sans difficulté lors de l'entretien, choisissez un lieu d'installation facilement accessible. ¡ Les surfaces de l’appareil sont fragiles. Lors de l’installation, évitez de les endommager.
12.6 Remarques concernant le branchement
électrique Pour pouvoir connecter l'appareil électriquement en toute sécurité, respectez ces consignes.
¡ Pour l'installation d'accessoires spéciaux supplémentaires, respectez les instructions d'installation jointes. ¡ La largeur de la hotte aspirante doit être au moins aussi grande que celle de la table de cuisson. ¡ Pour capter de façon optimale les vapeurs de cuisson, installez l'appareil au centre, au-dessus de la plaque de cuisson.
12.8 Remarques concernant le conduit
d'évacuation Le fabricant de l'appareil n'assume aucune garantie pour les problèmes de fonctionnement liés à la tuyauterie. ¡ Utilisez un conduit d'évacuation court et droit avec un diamètre de conduit aussi grand que possible. ¡ Des conduits d'évacuation longs et rugueux, comportant plusieurs coudes ou ayant des diamètres trop petits réduisent la puissance d'aspiration et augmentent le bruit du ventilateur. ¡ Utilisez un conduit d'évacuation en matériau non inflammable. ¡ Pour éviter tout retour de condensat, montez le conduit d'évacuation de l'appareil avec 1° de pente. Conduits ronds AVERTISSEMENT ‒ Risque d'électrocution ! À tout moment, il doit être possible de débrancher l'appareil du réseau électrique. L'appareil doit uniquement être raccordé à une prise de courant de sécurité installée de manière réglementaire. ▶ La prise du cordon d'alimentation secteur doit être librement accessible après le montage de l'appareil. ▶ Si cela n'est pas possible, un dispositif de coupure omnipolaire doit être installé dans l'installation électrique fixe conformément aux conditions de la catégorie de surtension III et aux prescriptions d'installation. ▶ Seul un électricien qualifié est autorisé à procéder à l'installation électrique fixe. Nous vous recommandons d'installer un disjoncteur différentiel (interrupteur FI) dans le circuit d'alimentation de l'appareil. Les composants à arêtes vives à l'intérieur de l'appareil peuvent endommager le câble de raccordement. ▶ Ne pincez pas et ne coincez pas le câble de raccordement. ¡ Les valeurs de raccordement sont indiquées sur la plaque signalétique. → Seite 38 ¡ La ligne de raccordement fait env. 1,30 m de long. ¡ Cet appareil est conforme aux dispositions CE régissant l’antiparasitage. ¡ Cet appareil est conforme à la classe de protection
1. Par conséquent, utilisez uniquement cet appareil
avec une prise à conducteur de protection. ¡ Ne branchez pas l'appareil à l'alimentation électrique pendant l'installation. ¡ Assurez-vous que la protection contre les contacts accidentels est garantie par l'installation. Utilisez des conduits ronds avec un diamètre intérieur de 150 mm (recommandé) ou d'au moins 120 mm.
¡ Installez cet appareil dans une armoire de cuisine.
1. Vérifiez que le meuble d'encastrement est horizontal
Gaines plates Utilisez des gaines plates dont la section intérieure correspond au diamètre des conduits ronds : ¡ Un diamètre de 150 mm correspond env. à 177 cm². ¡ Un diamètre de 120 mm correspond env. à 113 cm². ¡ Si des conduits de plusieurs diamètres sont utilisés, il faut prévoir des rubans d'étanchéité. ¡ N'utilisez pas de gaines plates avec des déviations aiguës.
12.9 Remarques sur le mode évacuation
extérieure En mode évacuation extérieure, un clapet anti-retour doit être installé. Remarques ¡ Si aucun clapet anti-retour n'est fourni avec l'appareil, vous pouvez en obtenir un dans un commerce spécialisé. ¡ Si l’air sortant traverse la paroi extérieure, il convient d'utiliser un caisson télescopique mural.
12.10 Remarques sur le mode recirculation
de l'air L'appareil doit uniquement être exploité à l'état fermement fixé et avec la tuyauterie raccordée. Contrôle du meuble et a une capacité de charge suffisante. L'appareil pèse au maximum 10 kg.
Instructions de montage Remarque : Respecter les instructions du fabricant de meuble concernant la capacité de charge du meuble d'encastrement.
2. Assurez-vous que les meubles d'encastrement résistent à la chaleur jusqu'à 90 °C.
3. Assurez-vous que le meuble d'encastrement est toujours stable après les travaux de découpe.

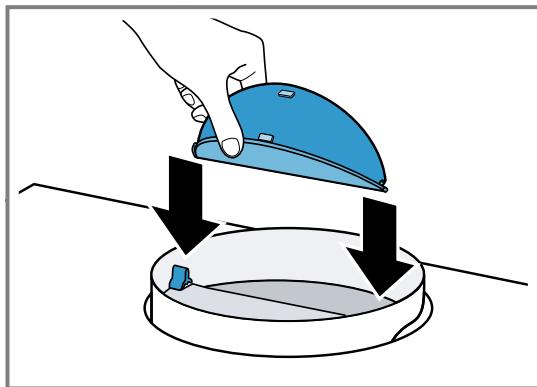

1. Monter et fixer les clapets anti-retour sur la sortie

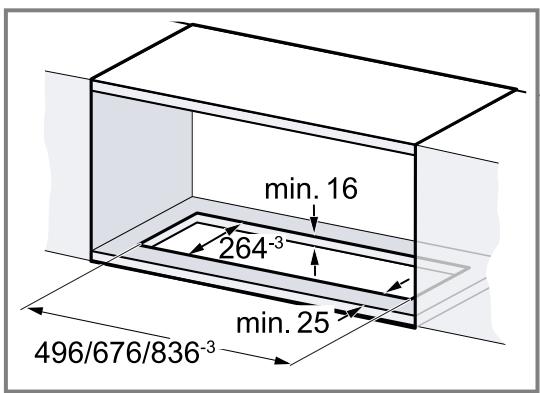

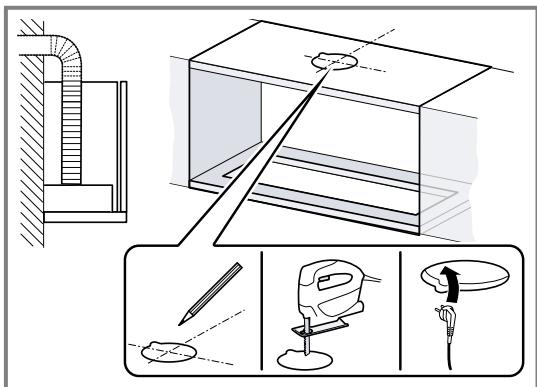

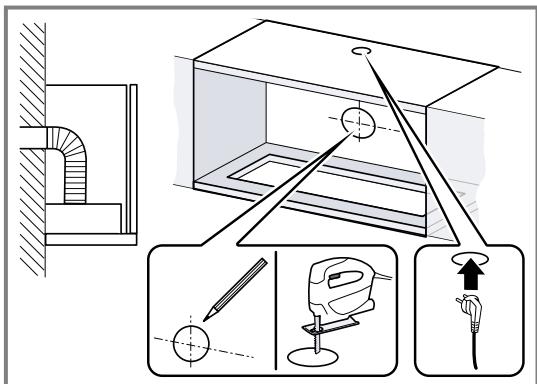

d'air. Préparer le meuble Condition : Le meuble est adapté au montage.
- "Contrôle du meuble", Page 41
1. Réaliser la découpe pour l'appareil.

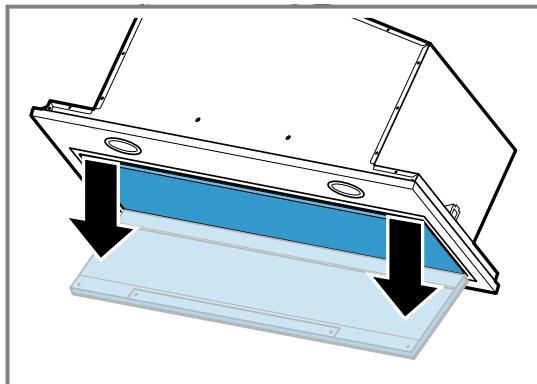

2. Ouvrir le capot du filtre.
Saisir le capot du filtre au niveau des coins avant et le tirer vers le bas d'un mouvement brusque.
2. Réaliser la découpe pour le conduit d'évacuation
d'air soit au-dessus du meuble d'encastrement, soit derrière le meuble d'encastrement.

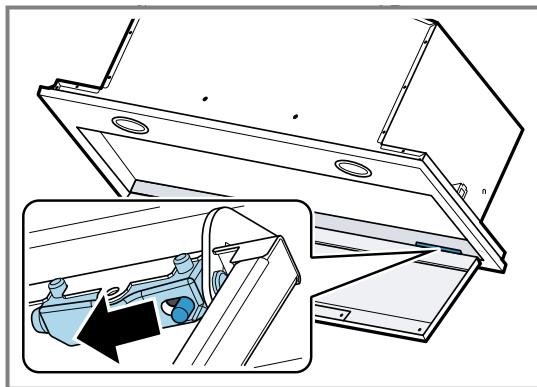

3. Démonter le dispositif de sécurité de la charnière et
retirer le capot du filtre.
4. Retirez le filtre à graisse.
Ne pliez pas le filtre à graisse, afin d'éviter tout endommagement.

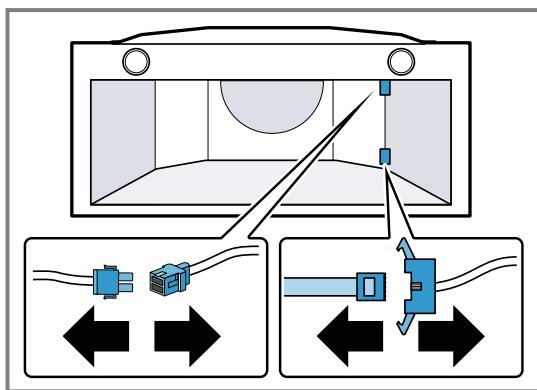

5. Détacher le câblage du bandeau de commande et
le câblage de l'éclairage.

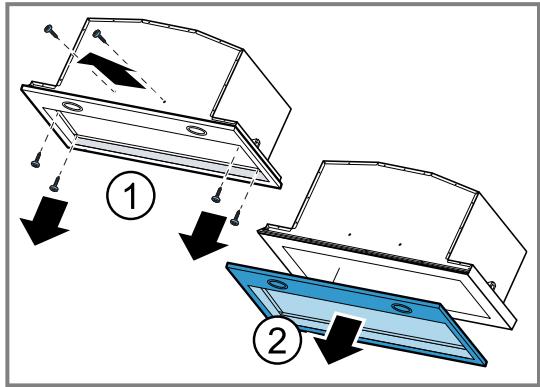

6. Desserrer les vis du cadre

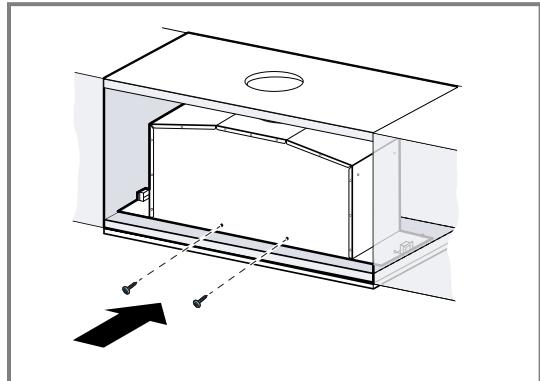

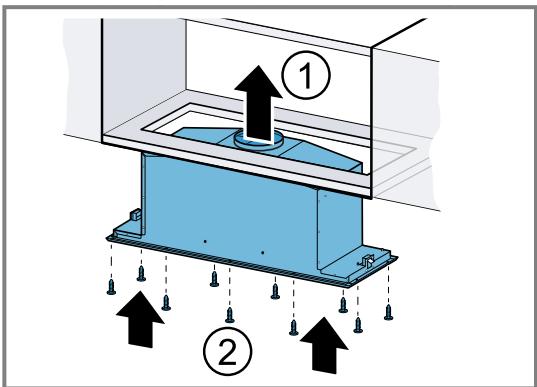

1. Insérer l'appareil dans le découpe du meuble
le visser fermement au meuble d'encastrement

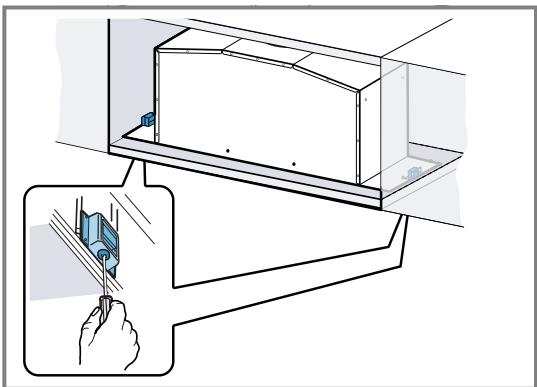

4. Fixer le cadre et l'appareil à l'aide de vis.
Si les vis ne sont pas accessibles de l'extérieur, elles peuvent également être montées de l'intérieur.

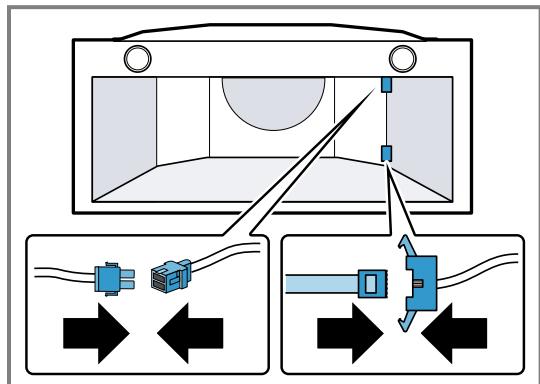

5. Rétablir le câblage du bandeau de commande et
celui de l'éclairage. La fiche ne peut être insérée que dans une seule position.

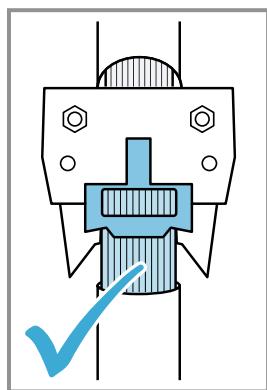

6. S'assurer que la connexion de la fiche est correctement engagée.

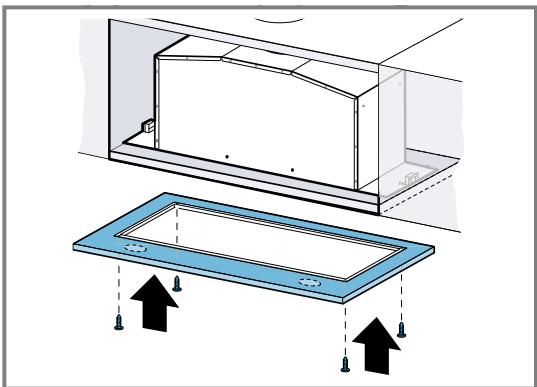

3. Mettre en place le cadre et le visser à l'appareil par
7. Insérez le filtre à graisse.
Ne pliez pas le filtre à graisse afin d'éviter tout endommagement.
8. Mettre le capot du filtre en place et le fermer.

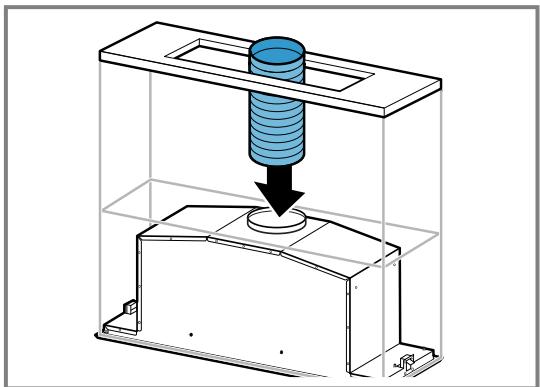

Instructions de montage Réaliser le raccordement de l'évacuation de l'air
1. Fixer le tuyau d'évacuation au manchon d'évacua-
2. Réalisez la jonction vers l'orifice d'évacuation d'air.
3. Étanchez les zones de jonction.

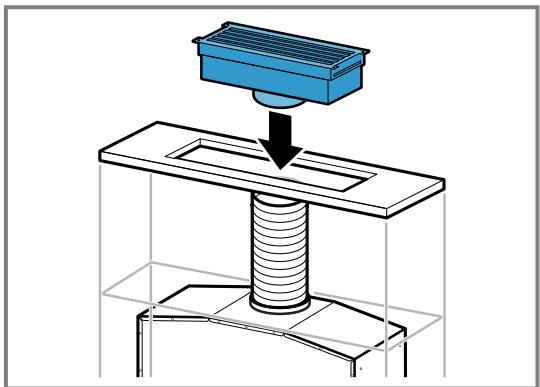

Réaliser le raccordement de la recirculation de l'air (module de recyclage de l'air) Condition : La feuille annexe pour le module de recyclage de l'air est disponible et doit être prise en compte.
1. Fixez le tuyau d'évacuation au manchon d'évacuation.
2. Réaliser le raccordement à l'orifice du module de
3. Étanchez les zones de jonction.
4. Mettre en place le filtre anti-odeurs en place.
Réaliser le raccordement électrique
1. Insérez la fiche secteur dans la prise du contact de
2. Si un raccordement fixe est nécessaire, respectez
les consignes du chapitre
- "Remarques concernant le branchement électrique", Page 41. Démonter l’appareil AVERTISSEMENT ‒ Risque de blessure ! Des pièces à l'intérieur de l'appareil peuvent présenter des arêtes vives. ▶ Portez des gants de protection.
1. Débranchez l’appareil du réseau électrique.
2. Retirez le conduit d'évacuation.
3. Si nécessaire, ouvrir le capot du filtre.
4. Retirez le filtre à graisse.
Ne pliez pas le filtre à graisse, afin d'éviter tout endommagement.
5. Enlever le cadre.
6. Détacher le câblage du bandeau de commande et
le câblage de l'éclairage.
