Type d'appareil	Réfrigérateur congélateur combiné encastrable
Capacité totale	Non précisé
Capacité réfrigérateur	Non précisé
Capacité congélateur	Non précisé
Classe énergétique	Non précisé
Type de froid	Froid ventilé
Type d'installation	Encastrement
Nombre de portes	2
Type de dégivrage	Automatique pour réfrigérateur, manuel pour congélateur
Éclairage intérieur	Oui
Type de commandes	Électroniques
Matériau des clayettes	Verre
Nombre de clayettes	Non précisé
Compartiment fraîcheur	Oui
Type de poignée	Intégrée
Dimensions (HxLxP)	Non précisé
Poids	Non précisé
Consommation électrique annuelle	Non précisé

FOIRE AUX QUESTIONS - ICUS3324 LIEBHERR

Comment régler la température de mon réfrigérateur LIEBHERR ICUS3324 ?

Pour régler la température, appuyez sur le bouton de réglage de la température situé à l'intérieur du réfrigérateur. Utilisez les flèches pour ajuster la température souhaitée, généralement entre 2°C et 8°C.

Que faire si mon réfrigérateur ne refroidit pas correctement ?

Vérifiez si le réfrigérateur est correctement branché, si la porte est bien fermée et si les ventilations ne sont pas obstruées. Nettoyez les serpentins de condensation à l'arrière de l'appareil si nécessaire.

Comment éviter la formation de givre dans le réfrigérateur ?

Assurez-vous que la porte est toujours bien fermée et évitez d'y placer des aliments chauds. En cas de formation de givre importante, débranchez l'appareil et laissez-le dégivrer complètement.

Mon réfrigérateur émet des bruits étranges, que faire ?

Des bruits de cliquetis ou de bourdonnement peuvent être normaux. Cependant, si le bruit est fort ou inhabituel, vérifiez que l'appareil est bien de niveau et que rien ne bloque le ventilateur.

Comment nettoyer l'intérieur de mon réfrigérateur LIEBHERR ICUS3324 ?

Débranchez l'appareil et utilisez un mélange d'eau tiède et de savon doux pour nettoyer l'intérieur. Évitez les produits abrasifs et les nettoyants à base de solvant.

Où se trouve le code de défaut sur mon réfrigérateur ?

Le code de défaut peut s'afficher sur l'écran de contrôle. Consultez le manuel d'utilisation pour interpréter le code et savoir comment résoudre le problème.

Pourquoi les lumières de mon réfrigérateur ne s'allument-elles pas ?

Vérifiez l'ampoule et remplacez-la si nécessaire. Assurez-vous également que l'appareil est sous tension et que la porte est correctement fermée.

Mon réfrigérateur LIEBHERR ICUS3324 a-t-il une fonction de vacances ?

Oui, ce modèle dispose d'une fonction de vacances. Vous pouvez l'activer via le panneau de contrôle pour économiser de l'énergie lorsque vous n'êtes pas chez vous pendant une période prolongée.

Comment réinitialiser mon réfrigérateur après une coupure de courant ?

Après une coupure de courant, le réfrigérateur redémarre automatiquement. Si la température ne se stabilise pas, vérifiez les réglages et assurez-vous que les aliments ne bloquent pas la circulation de l'air.

MODE D'EMPLOI ICUS3324 LIEBHERR

1 Vue d'ensemble de l'appareil. 2
1.1 Description de l'appareil et de son équipement 2
1.2 Domaine d'application de I'appareil 2
1.3 Conformité 3
1.4 Données relatives au produit 3
1.5 Economiser de I'energie 3
2 Consignes de sécurité generales 3
3 Eléments de commande et d'affichage 5
3.1 Éléments de commande et de contrôle 5
3.2 Affichage de la températe 5
4 Mise en service. 5
4.1 Activer l'appareil 5
5 Commande 5
5.1 Verrouillage enfants.. 5
5.2 Alarme de porte* 6
5.3 Alarme de températe* 6
5.4 Refrigerateur 6
5.5 Compartment congélateur 8
6 Entretien 10
6.1 Dégivrer manuellement* 10
6.2 Dégivrer avec le mode NoFrost* 10
6.3 Nettoyage de l'appareil 10
6.4 S.A.V. 11
7 Dysfonctionnements 11
8 Mise hors service. 12
8.1 Arrêt de l'appareil 12
8.2 Mise hors service 12
9 Eliminer l'appareil. 12

Le fabricant travaille constamment au développement de tous les types et modèles d'appareils. C'est pourquoit nous nous réservons le droit de modifier la forme, l'équipement et la technique de nos apparêls. Nous vous remercions de votre comprhension.

Afin de découvert tous les avantages de votre nouvel apparil, nous vous prions de dire attentivement ces instructions de montage.

Ces instructions de montage sont valables pour plusieurs modèles, des différences sont donc possibles.Les paragraphe ne concernant que certains appareils sont indiqués par un astérisque (*)

Les instructions de manipulation sont indiqués par un les résultats de manipulation par un .

1 Vue d'ensemble de l'appareil

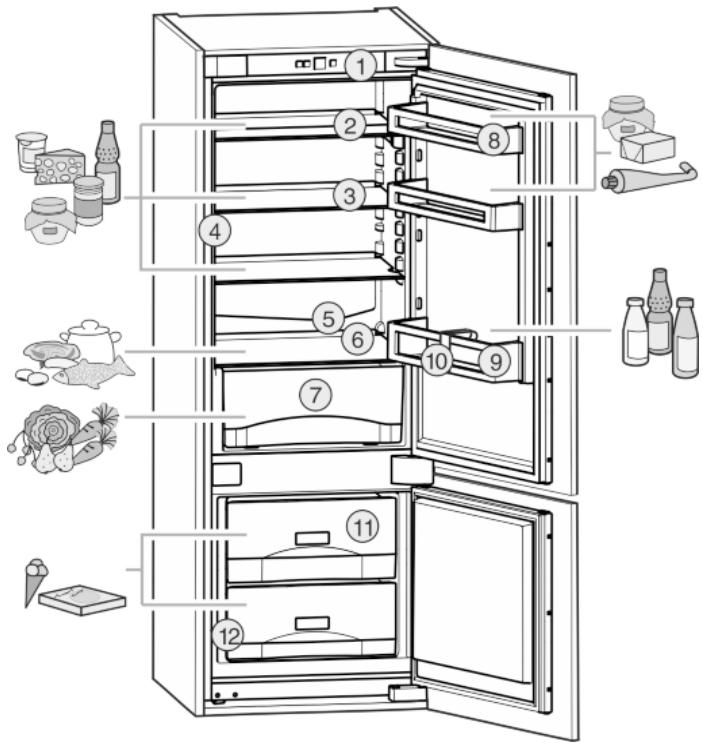

1.1 Description de l'appareil et de son équipement

Fig. 1

(1) Éléments de commande et de contrôle
(2) Tablette de rangement, en deux parties
(3) Surface de rangement
(4) Éclairage interieur LED
(5) Orifice d'écoulement
(6) Zone la plus froide

(7) Compartiment à légumes
(8) Balconnet conserves

(9) Porte-bouteilles
(10) Range-bouteilles
(11) Tiroir de congélation
(12) Plaquette signalétique

Remarque

Ranger les denrées comme indiqué sur la figure. L'appareil consommera ainsi peu d'énergie.
A la livraison, les tablettes de rangement, les bacs et les balconnets sont disposés de sorte à assurer une efficacité énergétique maximale.

1.2 Domaine d'application de l'appareil

Utilisation conforme

L'appareil est adapté uniquement au refroidissement d'aliments dans un environnement domestique ou similaire. En font par ex. partie l'utilisation

• dans des cuisines domestiques, des cham-bres d'hôtes,
• par des clients dans des maisons de campagne, des hotels, des motels et autres structures d'accueil,
• dans la restauration et les services similaires dans le commerce de gros.

Toutes les autres utilisations sont interdites.

Utilisations incorrectes prévisibles

Les applications suivantes sont formellement interdites :

• Stockage et refroidissement de médicaments, de plasma sanguin, de préparations de laboratoire ou autres matières ou produits similaires régis par la directive en matière de dispositifs Médicaux 2007/47/CE
• Utilisation dans des zones à risque d'explosion

Une utilisation incorrecte de l'appareil peut cause la détérioration ou la pourriture de la marchandise stockée à l'intérieur.

Classes climatiques

L'appareil est conçu pour fonctionner à des températures ambantes limitées selon la classe climatique. La classe climatique correspondant à votre apparéil est idiquée sur la plaque signa-létique.

Remarque

Respecter les températures ambantes indiquées pour garantir un parfait fonctionnement.

Classe climatique	pour des températures ambantes de
SN	10 °C à 32 °C
N	16 °C à 32 °C
ST	16 °C à 38 °C
T	16 °C à 43 °C

1.3 Conformité

L'étanchéité du circuit réfrigerant est contrôle. L'appareil, à l'état monté, est conforme aux règlements de sécurité et directives en vigueur 2014/35/EU, 2014/30/EU, 2009/125/CE, 2011/65/EU et 2010/30/EU.

1.4 Données relatives au produit

Les données de l'appareil sont jointes à l'appareil conformément à la disposition (UE) 2017/1369. La fiche de données complète est disponible sur le site Liebherr dans l'espace de téléchargement.

1.5 Économiser de l'énergie

• Toujours garantir une bonne aération et ventilation. Ne pas couvrir les ouvertures ou les grilles d'aération.
• Toujours laisser dégagées les fentes d'aération du ventilateur.*
• Ne pas exposer l'appareil au rayons directs du soleil, à côté d'une cusinière, d'un apparéil de chauffage ou similaire.
• La consommation énergétique dépend des conditions d'installations, ex. de la température ambiente (voir 1.2). Elle peut toutefois changer en cas d'écart de la température ambiente par rapport à la température normale de 25^ .
• Ouvrir l'appareil le plus brievement possible.

• Plus le réglage de la température est bas, plus la consommation d'énergie augmente.
  Rangez les alimentes en les triant (voir 1).

• Emballez et couvrez correctement tous les aliments pour les conserver. Vous éviterez ainsi la formation de givre.
  Sortir les alimentés pendant le temps strictement nécessaire pour qu'ils ne se rechauffent pas.

• Laissez refroidir les plats chauds à température ambiente avant de les ranger.
• Décongeler les produits congelés dans le réfrigérateur.
• En présence d'une couche de givre épaissé: dégiverr l'ap-pareil.*

2 Consignes de sécurité générales

Dangers pour l'utilisateur :

• Cet apparéil peut être utilisé par des enfants ainsi que par des personnes souffrant d'un handicap physique ou mental, d'une déficnce sensorielle, ou ne disposant pas de l'expérience ou du savoir nécessaires au fonctionnement de cet apparéil, si elles sont encadrées ou si elles ont été informées sur l'utilisation sécuritaire de l' apparéil et comprendnent les risques qui en résultat. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l' apparéil. Le nettoyage et l'entretien normal ne doivent pas être effectuels par des enfants sans surveillance. Les enfants entre 3 et 8 ans sont autorisés à charger et à décharger l' apparéil. Les enfants de moins de 3 ans doivent être tenus à l'écart de l' apparéil s'ils ne sont pas sous surveillance constante.

• Toujours débrancher l'appareil du réseau en tenant la fiche. Ne pas tirer sur le cable.

• En cas d'erreur, débrancher la prise ou couper le fusible.
• Ne pas endommager le cable de raccord au réseau. Ne pas utiliser l'appareil avec un cable de raccord au réseau défectueux.
• Les réparations et interventions sur l'appareil et le remplacement du cordon d'alimentation doivent être effectuées uniquement par le service après-vente ou des techniciens spécialisés ayant suivi une formation spéciale.
• Installer, raccorder et éliminer l'appareil uniquement selon les indications mentionnées dans les instructions.
• Uniquement exploiter l'appareil à l'état monté.
• Conservez précieusement ce mode d'emploi et remettez-le éventuellesment au nouveau propriétaire de l'appareil.
• Les lampes spéciales, comme les lampes à DEL, servent à l'éclairage de l'intérieur de l'appareil et ne sont pas adaptées pour l'éclairage de la pierce.

Risque d'incendie:

• Le réfrigérant (données sur la plaque signalétique) est ecologique mais inflammable. Le réfrigérant qui fuie peut s'enflammer.
• N'endommagez pas les conduites du circuit frigorifique.
• Ne manipulez aucune flamme vivou ou source d'ignition à l'intérieur de l'appareil.
• N'utilisez pas d'instruments électriques à l'intérieur de l'appareil (ex.: nettoyeur vapeur, radiateur, apparéils à glace, etc.).

• En cas de fuite de réfrigérant : Éloignez toute flamme vivé ou source d'ignition à proximité de la fuite. Aérez convenablement lapiece. Informez-en le S.A.V.

• Ne pas entreposer de matières explosives ou de bombes aérosols contenant des gaz propulseurs inflammables (butane, propane, pentane, etc.) dans l'appareil. Les bombes aérosols de ce type sont reconnaissables aux indications de contenu imprimées ou au symbole de la flamme. Une éventuelle fuite de gaz risque demettre feu aux composants électriques.

• Entreposer les boissons alcoolisées ou tout autre recipient contenant de l'alcool uniquement fermés hermétiquement. L'alcool évienttement échéppé peut s'enflammer au contact de composants électriques.

Risque de chute et de basculement :

• Ne pas utiliser les socles, tiroirs, portes, etc. comme marchepied ou appui. Ceci s'applique avant tout aux enfants.

Danger d'intoxication alimentaire :

• Ne pas consommer d'aliments périmés.

Risque de gelures, d'engourdissement et de douleurs :

• Eviter le contact permanent de la peau avec les surfaces froides ou les produits réfrigérés/ congelés. Preindre des mesures de protection, par ex. en portant des gants. Ne pas consommer immédiatement les glaces trop froides (surtout les sorbets et les glacons).

Risque de blessures et de dommages matériels :

• De la vapeur brûlante peut provoquer des blessures. Pour le dégivrage, ne pas avoir recours à des apparèils chauffants ou au jet de vapeur chaud, des flammes nues ou des aérosols dégivants.
• Ne pas enlever la glace avec des ustensiles tranchants.

Risque déprétement :

• Ne pasmettre les mains dans la charniere lors de l'ouverture et de la fermeture de la porte. Les doigts peuvent rester coincés.

Symboles sur l'appareil :

	Le symbole peut se couver sur le comprisseur. Il se refère à l'huile dans le comprisseur et signale le danger suivant : Peut être mortel en cas d'ingestion ou de pénetration dans les voies respiratoires. Cet avertissement est important lors du recyclage. Il n'y a aucun danger pendant le fonctionnement normal.
	Le symbole se couve sur le comprisseur et indique le danger liés à la présence de substances inflammables.
VIP/P-D	Cet autocollant ou un autocollant similaire peut se couver au dos de l'appareil. Il concerne les panneaux revêts de mousse se trouvant dans la porte et/ou l'enveloppe extérieure. Cet avertissement est important lors du recyclage. Ne pas enlever l'autocolant.

Respecter les indications spécifiques des autres sections :

!	DANGER	indique une situation dangereuse imminente entrainant la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	AVERTIS-SEMENT	indique une situation dangereuse susceptible d'entrainer la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	ATTENTION	indique une situation dangereuse susceptible d'entrainer des blessures corporelles moyennes ou légères si elle n'est pas évitée.
	ATTENTION	indique une situation dangereuse susceptible d'entrainer des dommages matériels si elle n'est pas évitée.
	Remarque	indique les remarques et conseils utiles.

3 Éléments de commande et d'affichage

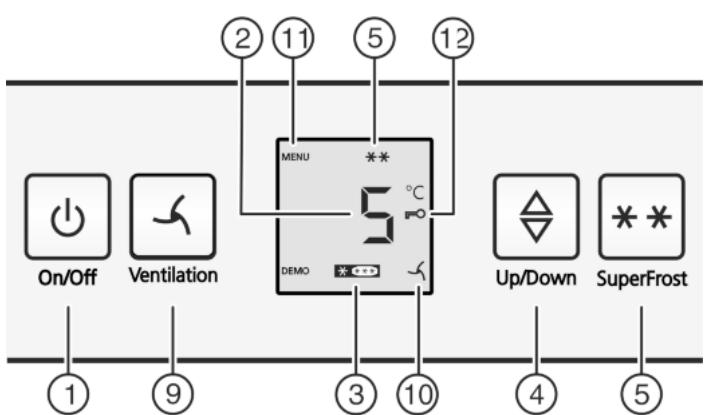

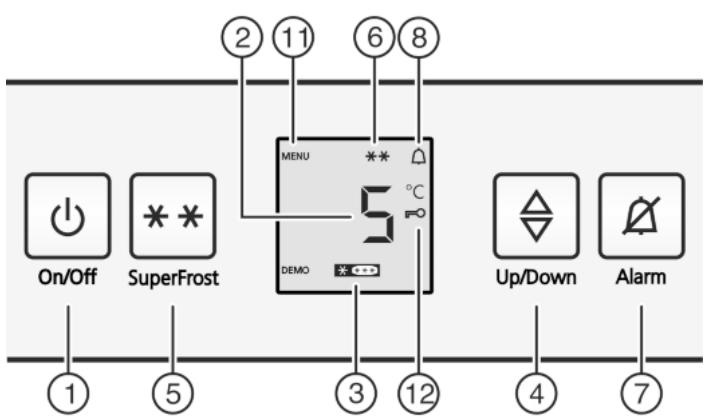

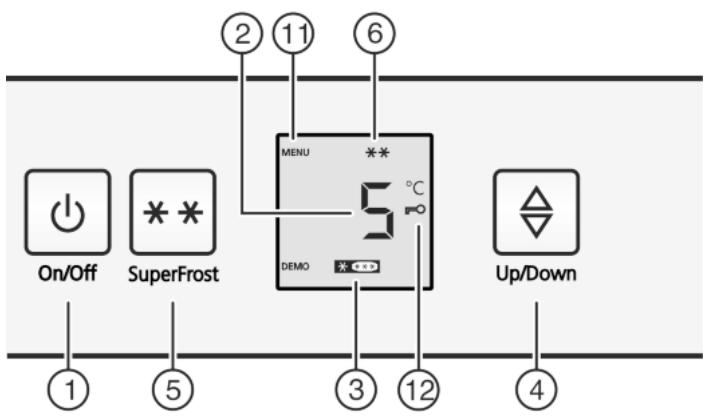

3.1 Éléments de commande et de contrôle

Fig. 2
(1) Touche On/Off
(2) Affichage de la tempé rature
(3) Affichage du fonctionnement du compaitement congélateur
(4) Touche de réglage
(5) Touche SuperFrost
(6) Symbole SuperFrost

(7) Touche alarme*

(8) Symbole alarme*

(9) Touche ventilation*

3.2 Affichage de la température

En mode de fonctionnement normal, les affichages suivants apparaisent:

• la température de congélation régée

• la température de réfrigération régée

Les affichages suivants signat un dysfonctionnement. Causes possibles et remedes : (voir 7).

• F0 à F9

4 Mise en service

4.1 Activer l'appareil

Ouvrir la porte.
Appuyez sur la touche marche/arrêt Fig. 2 (1).
L'affichage de température s'allume. L'éclairage interieur s'allume dés l'ouverture de la porte. L'appareil est enclenché.
Lorsque le display « affiche DEMO, » le mode de démonstration est activé. S'adresser au S.A.V.

5 Commande

5.1 Verrouillage enfants

Avec le verrouillage enfants vous pouvez assurer que vos enfants ne coupent pas l'appareil par inadvertance en jouant.

5.1.1 Réglage de la sécurité enfants

Pour activer cette fonction :

Activer le mode de réglage: appuyer sur la touche SuperFrost Fig. 2 (5) pendant env. 5 secondes.
Le symbole Menu Fig. 2 (11) apparait dans l'affichage.
Dans l'affichage, c clignote.
Confirmez en appuyant brièvement sur la touche SuperFrost Fig. 2 (5).
cI apparait dans I'affichage.
Confirmez en appuyant brièvement sur la touche SuperFrost Fig. 2 (5).
Le symbole Sécurité enfants Fig. 2 (12) s'allume dans l'affichage.
Dans l'affichage, c clignote.
La fonction Sécurité enfants est activée.

Pourmettre fin au mode de réglage:

Appuyer brievement sur la touche On/Off Fig. 2 (1).

-ou
Attendre 5 min.
La température réapparait dans l'affichage correspondant.

Pour désactiver cette fonction :

Activer le mode de réglage: appuyer sur la touche SuperFrost Fig. 2 (5) pendant env. 5 secondes.
Le symbole Menu Fig. 2 (11) apparait dans l'affichage.
Dans l'affichage, c clignote.
Confirmez en appuyant brièvement sur la touche SuperFrost Fig. 2 (5).
c0 apparait dans l'affichage.
Confirmez en appuyant brièvement sur la touche SuperFrost Fig. 2 (5).
Le symbole Sécurité enfants Fig. 2 (12) s'êteint.
Dans l'affichage, c clignote.
La fonction Sécurité enfants est désactivée.

Pourmettre fin au mode de réglage:

Appuyer brievement sur la touche On/Off Fig. 2 (1).
-ou
Attendre 5 min.
La température réapparait dans l'affichage correspondant.

5.2 Alarme de porte*

Pour le compartment réfrigerateur et congélateur Si la porte reste ouverte pendant plus de 60 secondes, l'avertisseur sonore retentit.

L'avertisseur sonore s'arrête automatiquement lorsque la porte est refermée.

5.2.1 Arrête l'alarme de porte

L'avertisseur sonore peut etre arrete lorsque la porte est ouverte.Le signal restera eteint aussi longtemps que la portee est ouverte.

Appuyer sur la touche Alarme Fig. 2 (7).
L'alarme de porte s'arrête.

5.3 Alarme de température*

Si la température de congélation n'est pas assez basse, l'avertisseur sonore retentit.

L'affichage de la tempéature clignote en même temps que le symbole Alarme Fig. 2 (8).

Une température trop élevé peut être due :

• au rangement d'aliments chauds dans l'appareil
• à l'entrée d'air chaud dans l'appareil lors du rangement ou du retrait d'aliments
• une coupure de courant prolongée s'était produite
• l'appareil est défectueux

L'avertisseur sonore s'esteint automatiquement et le symbole Alarme Fig. 2 (8) et l'affichage de temperature arrêtent de clignoter lorsque la temperature est de nouveau suffisamment froide.

Si I'etat d'alarme persiste (voir 7).

Remarque

Si la température n'est pas suffisamment froide, les alimentés risquent de s'abîmer.
Vérifier la qualité des alimentés. Ne pas consommer d'aliments avariés.

5.3.1 Arrêter l'alarme de températe

Il est possible d'arrêter l'avertisseur sonore. La fonction d'alarme sera de nouveau active lorsque la température sera à nouveau suffisamment froide.

Appuyer sur la touche Alarme Fig. 2 (7).
L'avertisseur sonore s'arrête.

5.4 Refrigerateur

La circulation naturelle de l'air dans le réfrigerateur permet de creer différentes zones de température. La zone la plus froide se trouve directement au-dessus des bacs à légumes et sur la paroi arrrière.La zone la plus chaude se trouve dans la partie avant du dessus et dans la porte.

5.4.1 Refroidir des alimentés

Remarque

Si la ventilation est insuffisante, la consommation électrique augmente et les performances de froid diminuent.*

Toujours maintainir les fentes d'aération du ventilateur déga- gées.
Toujours placer les alimentes facilement périssables comme les plats préparés, la viande et la charcuterie dans la zone la plus froide. Dans la zone supérieure et dans la porte, ranger le beurre et les conserveurs. (voir 1)

Pour le conditionnement, utiliser des recipients réutilisables en plastique, métal, aluminium ou verre et du film transparent.
Toujours conserver la viande ou le poisson crus dans des recipients propres et fermés sur la tablette inférieure du compartment de réfrigération afin d'eviter que d'autres alimentés n'entrent en contact ou ne coulent sur eux.
Toujours conserver les liquides et les alimentés qui prennten ou dégagent facilement les odeurs ou le goût dans des éléments fermés ou couverts.
Utiliser la surface avant du fond du réfrigerateur uniquement pour entreprises temporairement des alimentes réfrigerés (p. ex. pour les trier ou les ranger différément). Ne pas y laisser les denrées réfrigerées car elles peuvent être poussees ou basculées vers l'arrière en fermant la porte.
Ne pas entreprises les alimentes trop pres les uns des autres afin que l'air puisse circuler.

5.4.2 Stockage d'aliments dans le réfrigérateur et règles relatives à l'hygiène des alimentés

La consommation croissant de plats cuisinés à l'avance et d'autres alimentents facilement péissables, qui réagissant de manière sensible en cas d'interruption de la châne du froid, requiérènt une maitrise exacte de la température lors du transport et du stockage. Dans les foyer, l'utilisation correcte du réfrigerateur et le respect précis de règles d'hygiène strictes contribuent sensiblement à l'amélioration de la durée de conservation des alimentents.

Respect de la température

Entreposer les alimentes les plus sensibles dans la zone la plus froide de l'appareil comme indiqué sur l'illustration.
Attendre le refroidissement complet des aliments (ex. soupe) avant de les stocker dans l'appareil.
Eviter d'ouvrir la portetrop fréquemment.
Respecter les règles relatives à l'hygiène des alimentés

Règles relatives à l'hygiène des alimentés

Sortir les alimentés de leur emballage extérieur avant de les entreprises dans le réfrigérateur (exemple : emballage des packs de yaours).
Toujours emballer les aliments séparément pour éviter toute "contamination" entre les aliments.
Ranger les alimentés de sorte à ce que l'air puisse circuler librement entre ces derniers.
Avoir recours aux instructions de service, surtout pour les questions d'entretien.
Nettoyer régulierement l'intérieur de l'appareil avec un détergent (les pieces métalliques avec un produit non-oxydant).

5.4.3 Réglage de la température

La température est fonction des facteurs suivants :

• la fréquence d'ouverture de la porte
• de la durée d'ouverture de la porte
• La température de la piece dans laquelle se trouve l'appareil
• le type, la température et la quantité d'aliments

Réglage de température recommandié : 5 °C

Dans le congélateur, il est possible de régler une température moyenne d'environ -18 °C.

La température peut être modifiée en continu. Lorsque le réglage 1^ est atteint, il est possible de recommencer avec 9^ .

Appeler la fonction de températe: appuyer sur la touche de réglage Fig. 2 (4).
La valeur reglee jusqu'ici clignote dans l'affchage de la tempereature.
Modifier la tempéature par incrément de 1^ : appuyer sur la touche de réglage Fig. 2 (4) jusqu'à ce que la tempéature souhaitée apparaisse dans l'affichage de tempéuration.

Modifier la température en continu : maintainir la touche de réglage enfonnée.
Pendant le réglage, la valeur clignote.
Env. 5 secondes après la derniere pression sur la touche, le nouveau réglage est adopté et la température régée est à nouveau affichée. La température à l'intérieur adopts lente-ment à la nouvelle valeur.

5.4.4 Ventilateur*

Le ventilateur permet de refroidir rapidement des quantités importantes d'aliments frais ou d'atteindre une répartition relativement uniforme de la température sur toutes les tablettes.

Le refroidissement par ventilation est recommandé :

• à température ambiente élevée (supérieure à 33 °C)
• en cas d'humidité de l'air élevé

Le refroidissement par ventilation va de pair avec une consommation d'énergie un peu plus élevé. Pour économiser de l'énergie, le ventilateur se coupe automatiquement lorsqu'on ouvre la porte.

Enclencher le ventilateur*

Appuyer brièvement sur la touche Ventilation Fig. 2 (9).
Le symbole Ventilation Fig. 2 (10) est allumé.
Le ventilateur est activé. Dans certains appareils, il s'allume uniquement si le compresseur fonctionne.

Couper le ventilateur*

Appuyer brièvement sur la touche Ventilation Fig. 2 (9).
Le symbole Ventilation Fig. 2 (10) s'eteint.
Leventilateur est coupé.

5.4.5 Tablets de rangement

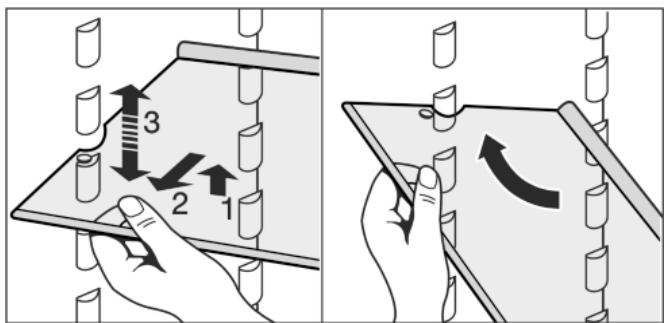

Déplacer ou-retirer les tablettes

Les tablettes de rangement sont sécurisées au moyen de stoppeurs pour empêcher de les retirer par inadvertence.

Fig. 3

Soulever la tablette de rangement et la tirer légèrement en avant.
Regler la hauteur de la tablette. Déplacer à cet effet les évidements le long des glissières de support.
Pour la prisoner complètement, placer la tablette de rangement en biais et la prisoner par devant.
Insérer la tablette de rangement avec la butée derrière, orientée vers le haut.
Les alimentes congeles ne collent pas à la paroi arrrière.

Démonter les tablettes de rangement

Les tablettes de rangement peuvent etre démontees pour le nettoyage.

5.4.6 Utiliser la tablette de rangement composée de deux parties

Glisser la tablette de rangement composée de deux parties dessous comme sur la figure.

Fig. 4

La tablette de verre avec butée (2) doit être derrière.
La tablette de verre (1) avec les stoppeurs de coulissement doit être posée vers l'avant de telle sorte que les stoppeurs (3) pointent vers le bas.

5.4.7 Balconnets de contre-porte

Déplacer les balconnets de contre-porte

Fig. 5

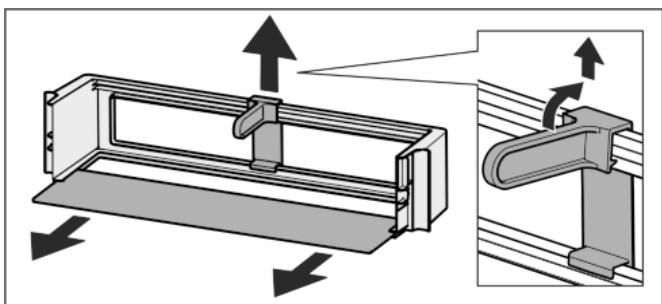

Démonter les balconnets de contre-porte

Fig. 6

• Les balconnets de contre-porte peuvent être démontés pour le nettoyage.

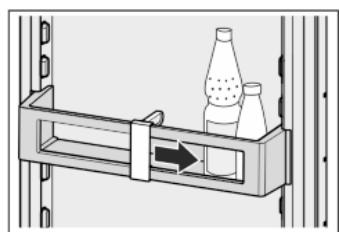

5.4.8 Utiliser le range-bouteilles.

Afin que des bouteilles ne se renversent pas, déplacer le range-bouteilles.

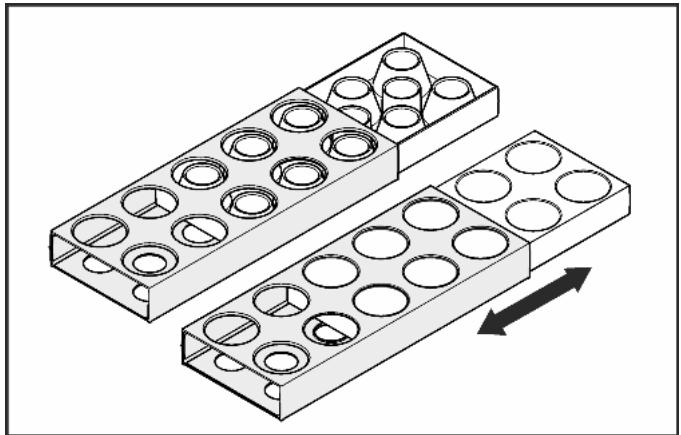

5.4.9 Casier à oeufs

Le casier à œurs peut être étendu et returné. Les deux parties du casier à œurs peuvent être utilisées pour indiquer les différences, comme la date d'achat par exemple.

Utiliser la partie supérieure pour garder les oeufs de poule.
Utiliser la partie inférieure pour garder les oeufs de caille.

5.4.10 Boite BioCool

Régler l'humidité

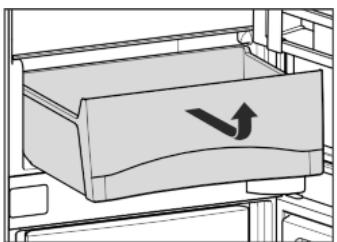

Enlever la boîte BioCool

Boîte BioCool sur plateaux à roulettes :

Fig. 7

La boite BioCool et les plateaux à roulettes peuvent être enlevés pour les nettoyer.

Dans le congelateur, vous pouvez entreposer des produits surgelés ou des alimentés à congeiler, préparer des glaçons et congeiler des alimentés frais.

5.5.1 Congeler des alimentés

Il est possible de congeler autant d'aliments frais en 24 h qu'il est indiqué sur la plaque signalétique (voir 1) sous « capacité de congélation ... kg/24h ».

Les tiroirs peuvent contenir chacun25 kg maximum de produits surgelés.

Les plaques peuvent supporter jusqu'à 35 kg d'aliments congélés chacune.

Un vide se constitue après fermeture de la porte. ÀpRES la fermeture, attendre env. 1 min afin que la porte se laisse ouvrir plus facilement.

ATTENTION

Risque de blessure d'aux débris de verre!

Les bouteilles et les canettes, surtout celles qui contiennent des boissons gazeuses, risquent d'exploser si elles sont congelezes.

Ne pas congeler de bouteilles ni de canettes!

Pour que les alimentents congèlient rapidement jusqu'au cœur, ne pas dépasser les quantités suivantes par sachet :

• Fruits, légumes jusqu'à 1 kg
  Viande jusqu'à 2,5 kg
  Emballer les alimentents par portions dans des sachets de congestion, des recipients réutilisables en plastique, métal ou aluminium.

5.5.2 Durées de conservation

Durées de conservation des alimentés au concélateur (à titre indicatif):
Glaces	2 à 6 mois
Charcuterie, jambon	2 à 6 mois
Pains, pâtisseries et viennoises-ries	2 à 6 mois
Gibier, porc	6 à 10 mois
Poisson gras	2 à 6 mois
Poisson maigre	6 à 12 mois
Fromage	2 à 6 mois
Volaille, bœuf	6 à 12 mois
Fruits, légumes	6 à 12 mois

Ces durées de conservation sont données à titre indicatif.

5.5.3 Dégivrer les aliments

• Dans le compartmenté réfrigérateur
  Au micro-ondes
• Dans le four/le four à chaleur tournante
• A température ambiente
  Uniquementsterol la quantite d'aliments requise. Traiter les aliments decongelés le plus rapidement possible.
  Ne recongeler des alimentes décongelés que dans des cas exceptionnels.

5.5.4 SuperFrost

Cette fonction vous permet de congelever rapidement des denrées fraîches à coeur. L'appareil fonctionne à puissance maximale, ce qui peut entraîner une augmentation du volume sonore du groupe frigorifique.

Les denrées déjà stockées obtiennent en plus une « réserve de froid ». Elles restent donc congelez plus longtemps lorsque vous dégelez l'appareil.*

La quantité maximale d'aliments frais que vous pouze congeler dans les 24 heures est indiquée sur la plaque signalétique sous « Capacité de congélation ... kg/24h ». Cette quantité maximale d'aliments pouvant être congélés varie en fonction du modulo et sa classe climatique.

Selon la quantité de denrées fraiches à congefer, la fonction SuperFrost doit être enclenchée à l'avance : environ 6h pour une petite quantité de denrée à congefer, 24 h avant la mise en place d'une quantité maximale de denrées à congefer.

Empaquetez les alimentés et répartissez-les sur une plus grande surface possible. Ne pasmettre des alimentés à

congeler avec des produits déjà congelées en contact de sorte que ces derniers ne se déconglient pas.

N'activez pas la fonction SuperFrost dans les cas suivants :

• lorsque vous introduizez des alimentés déjà congelés
• Lors d'une congélation de denrées fraiches allant jusqu'à environ 1 kg par jour

Congeler avec la fonction SuperFrost

Appuyer une fois brievement sur la touche SuperFrost Fig.2 (5).
Le symbole SuperFrost Fig. 2 (6) s'allume.
La température de congélation baise, l'appareil fonctionne à sa puissance frigorifique maximale.

Pour une petite quantité de produits à conçeler :

attendre env. 6 h.

Appareils sans NoFrost:*

Déposer les alimentés conditionnés dans les tiroirs inférieurs.*

Appareils avec NoFrost :*

Déposer les alimentés conditionnés dans les tiroirs supérieur.
En cas de quantité maximale de produits à congeler :
attendre env. 24 h.

Appareils sans NoFrost :*

Retirer le tiroir le plus bas etposer les alimentes directement dans l'appareil de sorte qu'ils soient en contact avec le fond ou les parois laterales.*

Appareils avec NoFrost :*

Retirer les tiroirs supérieurs etposer les alimentes directement sur les tablettes de rangement supérieures.*
La fonction SuperFrost se désactive automatiquement après 65 heures.
Le symbole SuperFrost Fig. 2 (6) s'eteint quand la congélation est terminée.
Déposer les alimentés dans les tiroirs et réinsérer ceux-ci.
L'appareil continue de fonctionner en mode normal d'économie d'énergie.

5.5.5 Tiroirs

Remarque

La consommation de courant augmente et la puissance frigorifique diminue si la ventilation est insuffisante.

Aux apparéils avec NoFrost :

laisser tiroir inférieur dans l'appareil !
Ne jamaisencer les fentes d'aération du ventilateur sur la paroi arrêté à l'intérieur!

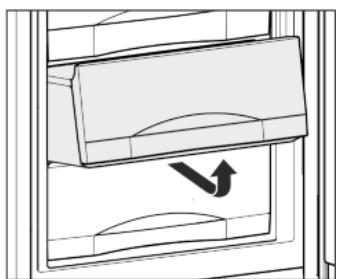

Pour placer les alimentes directement sur les étagères : Glisser le tiroir vers l'avant et le retirer.

5.5.6 Tablets

Déplacer les tablettes

Retirer la tablette de range-ment : la soulever devant et la tirer en dehors.
Remetre en place la tablette de rangement : l'insérer jusqu'à la butée.

Démonter les tablettes

Les tablettes peuvent etre demontees pour le nettoyage.

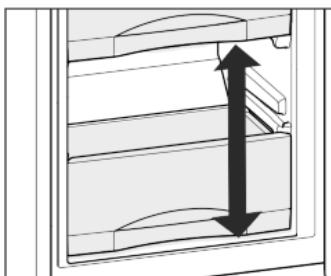

5.5.7 VarioSpace

Outre les tiroirs, vous pouvez sortir également les plans d'appui. Vous gagnez ainsi de la place pour des alimentents volumineux comme de la volaille, de la viande, de gros morceaux de gibier ainsi que de la pâtisserie haute, qui peuvent être congeles en entier et préparés ultérieurement.

• Les tiroirs peuvent contenir chacun 25kg maximum de produits surgelés.
  Les plaques peuvent supporter jusqu'à 35 kg d'aliments à congefer chacune.

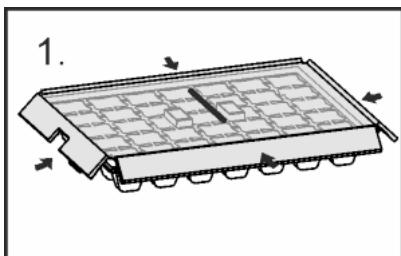

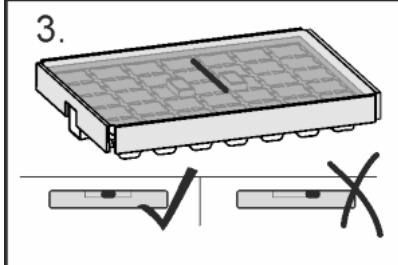

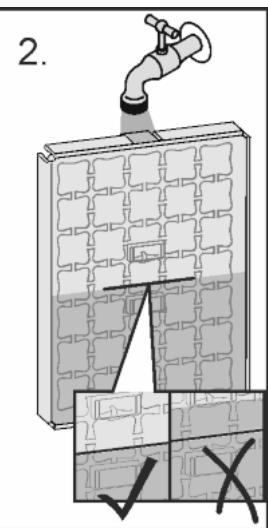

5.5.8 Bac à glaçons*

Fig. 8

Lorsque I'eau est gelée :
Rincer brievement le bac a glacons a l'eau chaude.
retirer le couvercle.
Tournier légèrement les extrémités du bac à glaçons en sens opposé pour décoller les glaçons.

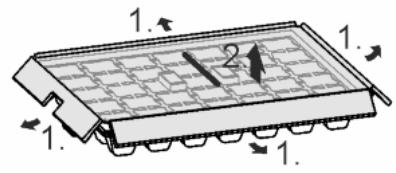

Désassembler le bac à gaçons

Fig. 9

Le bac a glaçons peut être désassemblé pour le nettoyage.

6 Entretien

6.1 Dégivrer manuellement*

Compartment réfrigérateur :

Le compartment réfrigérateur se dégivre automatiquement. L'eau de dégivrage s'évapore sous l'effet de la chaleur dissipée par le compresseur. Les gouttes d'eau sur la paroi arrêté sont dues au fonctionnement et donc tout à fait normales.

Nettoyer l'orifice d'écoulement régulièrement pour permettre à l'eau de dégivrage de s'écouler (voir 6.3).

Compartment congélateur :

Après un fonctionnement prolongé, une couche de givre ou de glace se forme dans le compartment congestérateur.

La couche de givre ou de glace se forme plus rapidement lorsqu'on ouvre l'appareil fréquemment ou lorsque les alimentés y déposés sont chauds. Une couche de glace plus épaisse augmente toutefois la consommation d'énergie. Nous recommandons de dégivrer régulièrement l'appareil.

Dégivrage :

AVERTISSEMENT

Risque d'endommagement et de blessure

Ne pas utiliser d'appareils mécaniques ou autres moyens pour accélérer le dégivrage que ceux recommendés par le fabricant.
N'utilisez pas d'appareils électriques de chauffage ni de nettoyeurs vapeurs, de flammes nues ou de sprays de dégi-vrage.
Ne pas-retirer le givre avec des objets pointus.
Ne pas endommager la tuyauterie du circuit réfrigérant.

Un jour avant le dégivrage, enclencher le mode SuperFrost.
Les denrées congelées auront ainsi une « réserve de froid supplémentaire. »
Couper l'appareil.
L'affichage de la températe s'éteint.
Lorsque l'affichage de la température ne s'éteint pas, la sécurité enfants (voir 5.1) est active.
Debrancher l'appareil du reseau ou couper le fusible.
Conserver les alimentés congelés emballés dans du papier journal dans le tiroir ou dans des couvertures et les entreprises dans un local frais.
Placer un填补ant contenant de l'eau chaude, mais pas bouillante sur l'une des tablettes du milieu.

-ou

Remplir a moitié d'eau tiède les deux tiroirs inférieurs et les placer dans l'appareil.

Le dégivrage est acceléré.
L'eau de dégivrage est collectée dans les tiroirs.
Laisser la porte ouverte pendant le dégivrage.
Retirer les morceaux de glace détachés.
Veiller à ce que l'eau de dégivrage ne coule pas dans l'encadrement de meuble.
S'il y a lieu, essuyer plusieurs fois l'eau de dégivrage restante à l'aide d'une éponge ou d'un torchon.

Nettoyer l'appareil (voir 6.3) et le sécher.

6.2 Dégivrer avec le mode NoFrost*

Le système NoFrost dégivre l'appareil automatiquement.

Réfrigérateur :

L'eau de dégivrage s'évapore sous l'effet de la chaleur dissipée par le compresseur. Les gouttes d'eau sur la paroi arrrière sont dues au fonctionnement et donc tout à fait normales.

Nettoyer l'orifice d'écoulement régulierement afin de permettre à l'eau de dégivrage de s'écouler (voir 6.3).

Congélateur:

L'humidité se condense sur l'évaporateur, se dégivre et s'évapore périodiquement.
Il n'y a pas besoin de le dégiverr manuellement.

6.3 Nettoyage de l'appareil

Nettoyer régulierement l'appareil.

AVERTISSEMENT

Risque de blessures et d'endommagement émanant de la vapeur très chaude!
La vapeur chaudi peut provoquer des brûlures et endommager les surfaces.
Ne pas utiliser d'appareils de nettoyage à la vapeur!

ATTENTION

Un nettoyage incorrect endommage l'appareil!
Ne jamais utiliser de produits de nettoyage concentrés.
Ne pas utiliser d'éponges à récurer ou abrasives ni de laine d'acier.
Ne pas utiliser de produit nettoyant agressif, abrasif, granuléux ou contenant du chloré ou de l'acide.
Ne pas utiliser de solvants chimiques.
Ne pas déterminer ou enlever la plaquette signalétique située sur la paroi interieure de l'appareil. Ceci est important pour le S.A.V.
Ne pas arracher, plier ou endommager de cables ou d'autres composants.
Ne pas faire pénétrer d'eau dans le canal d'évacuation, la grille d'aération et les composants électriques lors du nettoyage.
Utiliser des chiffons doux et un détergent courant d'une valeur pH neutre.
Pour l'intérieur de l'appareil, utiliser uniquement des détergents et des produits d'entretien non nocifs pour les aliments.

Vider l'appareil.
Debrancher la prise.

Nettoyez à la main les surfaces interieures et extérieures en matière synthétique avec de l'eau tiède et un peu de détergent.
Nettoyer l'orifice d'ecoulement : à l'aide d'un fin ustensile, par ex. un coton-tige, supprimer les dépôts.

La plupart des éléments d'équipement peuvent être démonétées pour le nettoyage : voir dans le chapitre correspondant.
Laver à la main les bacs à l'eau tiède additionnée d'une petite quantité de produit à vaisse.
Les autres éléments d'équipement sont livables en lavevaisselle.

Après le nettoyage :

Frotter l'appareil et les éléments d'équipement pour les sécher.
Rebrancher l'appareil et l'enclencher de nouveau.
Enclencher la fonction SuperFrost (voir 5.5.4).
Lorsque la température est suffisamment froide :
remetre en place les aliments.

6.4 S.A.V.

Vérifier d'abord si vous pouvez résoudre vous-même la panne (voir 7). Si ce n'est pas le cas, adressez-vous au S.A.V. Vous trouverez l'adresse du S.A.V. dans le réseau S.A.V. fourni avec votre apparéil.

AVERTISSEMENT

Risque de blessures dû à une réparation incorrecte!
Ne faire effectuer les réparations et interventions sur l'appareil et la ligne de réseau qui ne sont pas explicitement nommés (voir 6) que par le S.A.V.

Relever la désignation de l'appareil Fig. 10 (1), le n° de service Fig. 10 (2) et le n° de série Fig. 10 (3) sur la plaquette signa-letique. Cette plaquette se trouve sur la paroi interieure gauche de l'appareil.

Fig. 10

Informer le S.A.V. et lui communiquer la panne, la désignation de l'appareil Fig. 10 (1), le n^ de service Fig. 10 (2) et le n^ de série Fig. 10 (3).
Ces informations vous permettront d'obtenir un service ciblé et rapide.
Laisser l'appareil fermé jusqu'à l'arrivée du S.A.V.
Les alimentes resteront plus longtemps frais.
Debrancher la fiche du secteur (ne pas tirer sur le cable de l'appareil) ou couper le fusible.

7 Dysfunctionnancements

Votre apparéil est construit et produit de façon à assurer sa sécurité de fonctionnement et une longue durée de vie. Si une panne devait cependant se produit en cours de fonctionnement, veuilles vérifier si elle est due à une erreur de manipulation. Dans ce cas, les coûts en résultat vous seront factures même pendant la période de garantie. Vous pouvez résoudre vous-même les pannes suivantes :

L'appareil ne fonctionne pas.

L'appareil n'est pas enclenché.
Enclencher l'appareil.
La fiche secteur n'est pas correctement enforcée dans la prise.
Contrôler la fiche secteur.
Le fusible de la prise n'est pas correct.
Vérifier le fusible.

Le compresseur fonctionne lentement.

Le compresseur tourne à vitesse réduite si l'on a besoin de moins de froid. Meme s'il fonctionne plus longtemps, il économique de l'énergie.
Ceci est normal pour les modèles avec économie d'énergie.
La fonction SuperFrost est activée.
Pour refroidir rapidement les alimentes, le compresseur fonctionne plus longtemps. Ceci est normal.

Une LED clignote toutes les 5 secondes* plusieurs fois en bas à l'arrière de l'appareil (vers le compresseur).

Il y a un dysfonctionnement.
S'adresser au S.A.V. (voir 6)

Les bruits sont trop forts.

Les compresseurs à vitesse variable* peuvent occasionalner des bruits de fonctionnement divers en raison des différents niveaux de vitesse.
Ce bruit est normal.

Un gargouillagement et un clapotis.

Ce bruit provient du fluide réfrigérant qui circule dans le circuit frigorifique.
Ce bruit est normal.

Un léger cliC.

Le bruit se produit toujours lorsque le groupe frigorifique (le moteur) se met en marche ou s'arrête automatiquement.
Ce bruit est normal.

Un bourdonnement. Le bruit est brièvement plus fort lorsque le groupe frigorifique (le moteur) se met en marche.

L'activation de la fonction SuperFrost, l'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique.
Ce bruit est normal.
La température ambiente est trop élevé.
Solution: (voir 1.2)

Un grondement sourd.*

Le bruit est dû à la circulation de l'air du ventilateur.
Ce bruit est normal.

Bruits de vibrations

L'appareil n'est pas stable sur le sol. De ce fait, le fonctionnement du groupe frigorifique provoquera des vibrations sur les objets et les meubles situés près de l'appareil.
Vérifier le montage et aligner éventuelles à nouveau l'appareil.
Espacer les bouteilles et les recipients.

L'affichage de température indique : F0 à F9.

Il y a un dysfonctionnement.
S'adresser au S.A.V. (voir 6)

L'affichage de la température est allumé : DEMO.

Le mode démonstration est activé.
S'adresser au S.A.V. (voir 6)

Les parois extérieures de l'appareil sont chaudes*.

La chaleur du circuit frigorifique est utilisé pour éviter la condensation d'eau.
Ceci est normal.

La température n'est pas assez froide.

La porte de l'appareil n'est pas fermée correctement.

Fermer la porte de l'appareil.
L'aération et la ventilation sont insuffisantes.
Dégager la grille d'aération et la nettoyer.

La température ambiente est trop élevé.
Solution : (voir 1.2).
l'appareil a eté ouvert trop souvent ou trop longtemps.
Attendre que la température nécessaire se rétablisse d'ellemme. Sinon, adressé-vous au S.A.V. (voir 6)
De grandes quantités d'aliments frais ont été introduites sans utiliser la fonction SuperFrost.
Solution: (voir 5.5.4)
la température est mal régée.
Régler la température sur plus froid et vérifier au bout de 24 h.
L'appareil est placé trop pres d'une source de chaleur (cuisinière, radiateur, etc.).
Changer l'emplacement de I'appareil ou de la source de chaleur.

l'appareil n'a pas ete installe correctement dans la niche.
Vérifier si l'appareil a été correctement installé et si la porte se ferme correctement.

L'éclairage interne ne s'allume pas.

L'appareil n'est pas allumé.
Allumer l'appareil.
La porte est restée ouverte pendant plus de 15 min.
L'éclairage interieur s'eteint automatiquement après 15 min. environ lorsque la porte est ouverte.
L'éclairage LED est défectueux ou le cache est endomagé:

AVERTISSEMENT

Risque de blessure d'à un chic électrique!

Des pieces sous tension se trouvent sous le cache.

Faire replacer ou réparer l'éclairage interieur LED uniquement par le S.A.V. ou par un technicien qualifié spécialement formé.

AVERTISSEMENT

Risque de blessures dû à la lampe à DEL!

L'intensité lumineuse de l'éclairage LED correspond au groupe de risque RG 2.

Lorsque le recouvrement est defectieux :

Ne pas regarder directement le faisceau avec des lentilles optiques lorsque vous vous trouvez à proximé. Cela pourrait endommager les yeux.

8 Mise hors service

8.1 Arrêt de l'appareil

Appuyer sur la touche On/Off Fig. 2 (1) pendant env. 2 secondes.
Un long bip sonore retentit. L'affichage de tempere rature est foncé. L'appareil est coupé.
S'il est impossible de couper l'appareil, cette signifie que la sécurité infant est active (voir 5.1).

8.2 Mise hors service

Vider l'appareil.
Couper l'appareil (voir 8).
Sortir la fiche.
Nettoyer l'appareil (voir 6.3).

Laisser la porte ouverte afin d'eviter toute formation de mauvaises odeurs.

9 Eliminer l'appareil

L'appareil contient encore des matériaux précieux et est à amener à un lieu de recyclage spécial. L'élimination d'anciens apparéils est à réaliser correctement en respectant les prescriptions et lois en vigueur.

Veiller à ne pas endommager le circuit frigorifique de l'appareil pour empêcher au réfrigerant y contenu (indications sur la plaque signalétique) et à l'huile de s'échapper accidentellement.

Rendre l'appareil inopérant.
Debrancher l'appareil.
Sectionner le cable de raccord.
