ICUS3224 - Réfrigérateur encastrable LIEBHERR - Notice d'utilisation et mode d'emploi gratuit

Marque	Liebherr
Modèle	ICUS3224
Catégorie	Réfrigérateur encastrable avec compartiment congélateur
Alimentation	220-240 V, 50 Hz
Éclairage intérieur	LED (à faire réparer par le S.A.V.)
Fonctions principales	SuperFrost, verrouillage enfants, alarme porte*, alarme température*, ventilateur*, NoFrost* (selon modèle)
Affichage	Numérique de la température
Zone la plus froide	Directement au-dessus des bacs à légumes et sur la paroi arrière
Capacité de congélation	Indiquée sur la plaque signalétique (kg/24h)
Classe climatique	SN (10°C à 32°C), N (16°C à 32°C), ST (16°C à 38°C), T (16°C à 43°C) selon modèle
Réfrigérant	Écologique mais inflammable (indiqué sur plaque signalétique)
Dégivrage réfrigérateur	Automatique (eau de dégivrage s'évapore)
Dégivrage congélateur	Manuel ou NoFrost* (automatique)
Nettoyage	À la main avec eau tiède et détergent doux (pH neutre) ; ne pas utiliser de nettoyeur vapeur
Sécurité enfants	Oui (verrouillage activable/désactivable)
Alarmes	Alarme de porte* (si porte ouverte >60s), alarme température* (si température trop élevée)
Temperature recommandée	Réfrigérateur : 5°C, Congélateur : -18°C
Compatibilité encastrement	Oui, avec aération et ventilation nécessaires

FOIRE AUX QUESTIONS - ICUS3224 LIEBHERR

Comment régler la température du réfrigérateur ?

Appuyez sur la touche de réglage (Fig. 2 (4)) jusqu'à ce que la température souhaitée clignote. La température peut être réglée de 1°C à 9°C par incréments de 1°C. Le réglage recommandé est de 5°C.

Comment activer la fonction SuperFrost ?

Appuyez brièvement sur la touche SuperFrost (Fig. 2 (5)). Le symbole SuperFrost s'allume. La fonction se désactive automatiquement après 65 heures. Utilisez-la pour congeler rapidement de grandes quantités d'aliments frais.

Que faire si l'alarme de température retentit ?

L'alarme indique que la température du congélateur est trop élevée. Appuyez sur la touche Alarme (Fig. 2 (7)) pour arrêter le signal sonore. Vérifiez la qualité des aliments. Si l'alarme persiste, consultez la section Dysfonctionnements (chapitre 7).

Comment nettoyer l'intérieur de l'appareil ?

Débranchez l'appareil. Nettoyez les surfaces avec un chiffon doux et de l'eau tiède additionnée d'un peu de détergent pH neutre. Ne pas utiliser de nettoyeur vapeur, d'éponges abrasives ou de produits chlorés. Rincez et séchez. Rebranchez et enclenchez SuperFrost après nettoyage.

Comment dégivrer le congélateur manuellement ?

Un jour avant, activez SuperFrost. Coupez l'appareil et débranchez-le. Placez un récipient d'eau chaude (non bouillante) dans l'appareil et laissez la porte ouverte. Retirez les morceaux de glace. N'utilisez pas d'objets tranchants ni d'appareils chauffants. Nettoyez et séchez avant de remettre en marche.

Comment activer le verrouillage enfants ?

Appuyez sur la touche SuperFrost pendant environ 5 secondes jusqu'à ce que le symbole Menu apparaisse. Confirmez avec SuperFrost pour entrer dans le menu. Sélectionnez 'cI' pour activer. Le symbole Sécurité enfants s'allume. Pour désactiver, répétez et choisissez 'c0'.

Que signifie l'affichage DEMO ?

L'affichage DEMO indique que le mode démonstration est activé. L'appareil ne refroidit pas. Contactez le service après-vente pour le désactiver.

Pourquoi les parois extérieures de l'appareil sont-elles chaudes ?

C'est normal. La chaleur du circuit frigorifique est utilisée pour éviter la condensation. Cela fait partie du fonctionnement normal de l'appareil.

Comment déplacer ou retirer les tablettes de rangement ?

Pour les déplacer, soulevez la tablette et tirez-la vers l'avant. Pour les retirer complètement, soulevez la partie avant et tirez hors des glissières. Les tablettes sont sécurisées par des stoppeurs.

Que faire si l'éclairage intérieur ne s'allume pas ?

Vérifiez si l'appareil est allumé. Si la porte est ouverte depuis plus de 15 minutes, l'éclairage s'éteint automatiquement. Si l'éclairage LED est défectueux, faites-le remplacer uniquement par le S.A.V. (risque de choc électrique).

MODE D'EMPLOI ICUS3224 LIEBHERR

1 Vue d'ensemble de l'appareil. 2 1.1 Description de l'appareil et de son équipement.... 2 1.2 Domaine d'application de l'appareil 2 1.3 Conformité 3 1.4 Données relatives au produit 3 1.5 Economiser de l'energie 3 2 Consignes de sécurité générales 3 3 Eléments de commande et d'affichage 5 3.1 Éléments de commande et de contrôle 5 3.2 Affichage de la température 5 4 Mise en service. 5 4.1 Activer l'appareil 5 5 Commande 5 5.1 Verrouillage enfants 5 5.2 Alarme de porte* 6 5.3 Alarme de température* 6 5.4 Réfrigérateur 6 5.5 Compartiment congélateur 8 6 Entretien 10 6.1 Dégivrer manuellement* 10 6.2 Dégivrer avec le mode NoFrost* 10 6.3 Nettoyage de l'appareil 10 6.4 S. A. V. 11 7 Dysfonctionnements 11 8 Mise hors service. 12 8.1 Arrêt de l'appareil 12 8.2 Mise hors service 12 9 Éliminer l'appareil. 12

Le fabricant travaille constamment au développement de tous les types et modèles d'appareils. C'est pourquoi nous nous réservons le droit de modifier la forme, l'équipement et la technique de nos appareils. Nous vous remercions de votre compréhension.

Afin de découvrir tous les avantages de votre nouvel appareil, nous vous prions de lire attentivement ces instructions de montage.

Ces instructions de montage sont valables pour plusieurs modèles, des différences sont donc possibles. Les paragraphes ne concernant que certains appareils sont indiqués par un astérisque (*)

Les instructions de manipulation sont indiquées par un, les résultats de manipulation par un.

1.1 Description de l'appareil et de son équipement

Fig. 1

(1) Éléments de commande et de contrôle (2) Tablette de rangement, en deux parties (3) Surface de rangement (4) Éclairage intérieur LED (5) Orifice d'écoulement (6) Zone la plus froide

(7) Compartiment à légumes (8) Balconnet conserves

(9) Porte-bouteilles (10) Range-bouteilles (11) Tiroir de congélation (12) Plaquette signalétique

Remarque

Ranger les denrées comme indiqué sur la figure. L'appareil consommera ainsi peu d'énergie. À la livraison, les tablettes de rangement, les bacs et les balconnets sont disposés de sorte à assurer une efficacité énergétique maximale.

Utilisation conforme

L'appareil est adapté uniquement au refroidissement d'aliments dans un environnement domestique ou similaire. En font par ex. partie l'utilisation

• dans des cuisines domestiques, des chambres d'hôtes,
• par des clients dans des maisons de campagne, des hôtels, des motels et autres structures d'accueil,
• dans la restauration et les services similaires dans le commerce de gros.

Toutes les autres utilisations sont interdites.

Utilisations incorrectes prévisibles

Les applications suivantes sont formellement interdites :

• Stockage et refroidissement de médicaments, de plasma sanguin, de préparations de laboratoire ou autres matières ou produits similaires régis par la directive en matière de dispositifs médicaux 2007/47/CE
• Utilisation dans des zones à risque d'explosion

Une utilisation incorrecte de l'appareil peut causer la détérioration ou la pourriture de la marchandise stockée à l'intérieur.

Classes climatiques

L'appareil est conçu pour fonctionner à des températures ambiantes limitées selon la classe climatique. La classe climatique correspondant à votre appareil est indiquée sur la plaque signalétique.

Remarque

Respecter les températures ambiantes indiquées pour garantir un parfait fonctionnement.

Classe climatique	pour des températures ambantes de
SN	10 °C à 32 °C
N	16 °C à 32 °C
ST	16 °C à 38 °C
T	16 °C à 43 °C

1.3 Conformité

L'étanchéité du circuit réfrigérant est contrôlée. L'appareil, à l'état monté, est conforme aux règlements de sécurité et directives en vigueur 2014/35/EU, 2014/30/EU, 2009/125/CE, 2011/65/EU et 2010/30/EU.

1.4 Données relatives au produit

Les données de l'appareil sont jointes à l'appareil conformément à la disposition (UE) 2017/1369. La fiche de données complète est disponible sur le site Liebherr dans l'espace de téléchargement.

1.5 Économiser de l'énergie

• Toujours garantir une bonne aération et ventilation. Ne pas couvrir les ouvertures ou les grilles d'aération.
• Toujours laisser dégagées les fentes d'aération du ventilateur.
• Ne pas exposer l'appareil aux rayons directs du soleil, à côté d'une cuisinière, d'un appareil de chauffage ou similaire.
• La consommation énergétique dépend des conditions d'installation, ex. de la température ambiante (voir 1.2). Elle peut toutefois changer en cas d'écart de la température ambiante par rapport à la température normale de 25°C.
• Ouvrir l'appareil le plus brièvement possible.
• Plus le réglage de la température est bas, plus la consommation d'énergie augmente. Rangez les alimentes en les triant (voir 1).
• s pendant le temps strictement nécessaire pour qu'ils ne se rechauffent pas.
• Laissez refroidir les plats chauds à température ambiante avant de les ranger.
• Décongeler les produits congelés dans le réfrigérateur.
• En présence d'une couche de givre épaissie : dégivrer l'appareil.

Dangers pour l'utilisateur :

• Cet appare ience sensorielle, ou ne disposant pas de l'expérience ou du savoir nécessaires au fonctionnement de cet appareil, si elles sont encadrées ou si elles ont été informées sur l'utilisation sécuritaire de l'appareil et comprennent les risques qui en résultent. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. Le nettoyage et l'entretien normal ne doivent pas être effectués par des enfants sans surveillance. Les enfants entre 3 et 8 ans sont autorisés à charger et à décharger l'appareil. Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil s'ils ne sont pas sous surveillance constante.
• Toujours débrancher l'appareil du réseau en tenant la fiche. Ne pas tirer sur le câble.
• En cas d'erreur, débrancher la prise ou couper le fusible.
• Ne pas endommager le câble de raccord au réseau. Ne pas utiliser l'appareil avec un câble de raccord au réseau défectueux.
• Les réparations et interventions sur l'appareil et le remplacement du cordon d'alimentation doivent être effectuées uniquement par le service après-vente ou des techniciens spécialisés ayant suivi une formation spéciale.
• Installer, raccorder et éliminer l'appareil uniquement selon les indications mentionnées dans les instructions.
• Uniquement exploiter l'appareil à l'état monté.
• Conservez précieusement ce mode d'emploi et remettez-le eventuellement au nouveau propriétaire de l'appareil.
• Les lampes spéciales, comme les lampes à DEL, servent à l'éclairage de l'intérieur de l'appareil et ne sont pas adaptées pour l'éclairage de la pièce.

Risque d'incendie:

• Le réfrigérant (données sur la plaque signalétique) est écologique mais inflammable. Le réfrigérant qui fuie peut s'enflammer.
• N'endommagez pas les conduites du circuit frigorifique.
• Ne manipulez aucune flamme vive ou source d'ignition à l'intérieur de l'appareil.
• N'utilisez pas d'instruments électriques à l'intérieur de l'appareil (ex. : nettoyeur vapeur, radiateur, appareils à glace, etc.).
• En cas de fuite de réfrigérant : Éloignez toute flamme vive ou source d'ignition à proximité de la fuite. Aérez convenablement la pièce. Informez-en le S. A. V.
• Ne pas entreposer de matières explosives ou de bombes aérosols contenant des gaz propulseurs inflammables (butane, propane, pentane, etc.) dans l'appareil. Les bombes aérosols de ce type sont reconnaissables aux indications de contenu imprimées ou au symbole de la flamme. Une éventuelle fuite de gaz risque demettre feu aux composants électriques.
• Entreposer les boissons alcoolisées ou tout autre récipient contenant de l'alcool uniquement fermés hermétiquement. L'alcool évitemment échappé peut s'enflammer au contact de composants électriques.

Risque de chute et de basculement :

• Ne pas utiliser les socles, tiroirs, portes, etc. comme marchepied ou appui. Ceci s'applique avant tout aux enfants.

Danger d'intoxication alimentaire :

• Ne pas consommer d'aliments périmés.

Risques de gelures, d'engourdissement et de douleurs :

• Eviter le contact permanent de la peau avec les surfaces froides ou les produits réfrigérés/congelés. Prendre des mesures de protection, par ex. en portant des gants. Ne pas consommer immédiatement les glaces trop froides (surtout les sorbets et les glacons).

Risques de blessures et de dommages matériels :

• De la vapeur brûlante peut provoquer des blessures. Pour le dégivrage, ne pas avoir recours à des appareils chauffants ou au jet de vapeur chaud, des flammes nues ou des aerosols dégivants.
• Ne pas enlever la glace avec des ustensiles tranchants.

Risque de dépréciation :

• Ne pas mettre les mains dans la charnière lors de l'ouverture et de la fermeture de la porte. Les doigts peuvent rester coincés.

Symboles sur l'appareil :

	Le symbole peut se couver sur le comprisseur. Il se refère à l'huile dans le comprisseur et signale le danger suivant: Peut être mortel en cas d'ingestion ou de pénetration dans les voies respiratoires. Cet averissement est important lors du recyclage. Il n'y a aucun danger pendant le fonctionnement normal.
	Le symbole se couve sur le comprisseur et indique le danger liés à la présence de substances inflammables.
VIP/P-D	Cet autocollant ou un autocollant similaire peut se couver au dos de l'appareil. Il concerne les panneaux revêtus de mousse se trouvant dans la porte et/ou l'enveloppe extérieure. Cet averissement est important lors du recyclage. Ne pas enlever l'autocollant.

Respecter les indications spécifiques des autres sections :

!	DANGER	indique une situation dangereuse imminente entrainant la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	AVERTIS-SEMENT	indique une situation dangereuse susceptible d'entrainer la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	ATTENTION	indique une situation dangereuse susceptible d'entrainer des blessures corporelles moyennes ou légères si elle n'est pas évitée.
	ATTENTION	indique une situation dangereuse susceptible d'entrainer des dommages matériels si elle n'est pas évitée.
	Remarque	indique les remarques et conseils utiles.

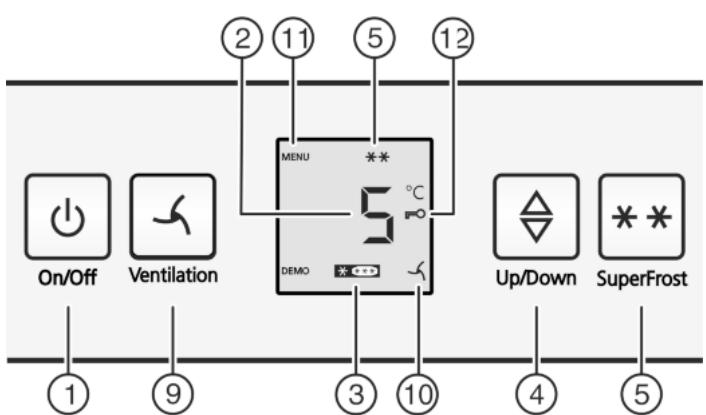

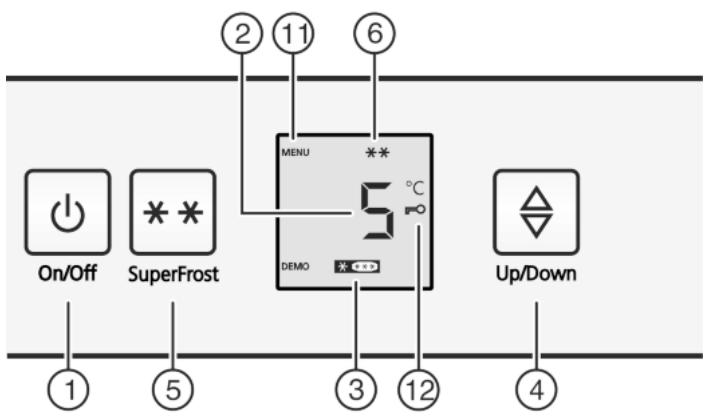

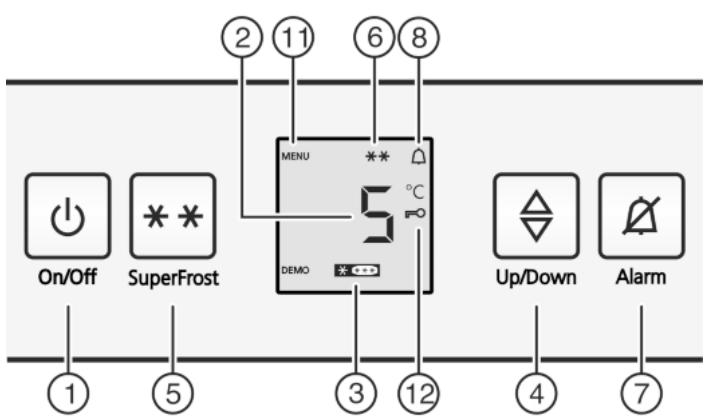

3.1 Éléments de commande et de contrôle

(1) Touche On/Off (2) Affichage de la température (3) Affichage du fonctionnement du compresseur congélateur (4) Touche de réglage (5) Touche SuperFrost (6) Symbole SuperFrost

(7) Touche alarme* (8) Symbole alarme*

(9) Touche ventilation*

3.2 Affichage de la température

En mode de fonctionnement normal, les affichages suivants apparaissent:

• la température de congélation régée
• la température de réfrigération régée

Les affichages suivants signalent un dysfonctionnement. Causes possibles et remèdes : (voir 7).

• F0 à F9

4.1 Activer l'appareil

Ouvrir la porte. Appuyez sur la touche marche/arrêt Fig. 2 (1). L'affichage de température s'allume. L'éclairage intérieur s'allume dès l'ouverture de la porte. L'appareil est enclenché. Lorsque le display « affiche DEMO, » le mode de démonstration est activé. S'adresser au S. A. V.

5.1 Verrouillage enfants

Avec le verrouillage enfants vous pouvez assurer que vos enfants ne coupent pas l'appareil par inadvertance en jouant.

Pour activer cette fonction :

Activer le mode de réglage : appuyer sur la touche SuperFrost Fig. 2 (5) pendant env. 5 secondes. Le symbole Menu Fig. 2 (11) apparait dans l'affichage. Dans l'affichage, c clignote. Confirmez en appuyant brièvement sur la touche SuperFrost Fig. 2 (5). cI apparait dans l'affichage. Confirmez en appuyant brièvement sur la touche SuperFrost Fig. 2 (5). Le symbole Sécurité enfants Fig. 2 (12) s'allume dans l'affichage. Dans l'affichage, c clignote. La fonction Sécurité enfants est activée.

Pour permettre fin au mode de réglage:

Appuyer brièvement sur la touche On/Off Fig. 2 (1).

- ou Attendre 5 min. La température réapparaît dans l'affichage correspondant.

Pour désactiver cette fonction :

Activer le mode de réglage : appuyer sur la touche SuperFrost Fig. 2 (5) pendant env. 5 secondes. Le symbole Menu Fig. 2 (11) apparait dans l'affichage. Dans l'affichage, c clignote. Confirmez en appuyant brièvement sur la touche SuperFrost Fig. 2 (5). c0 apparait dans l'affichage. Confirmez en appuyant brièvement sur la touche SuperFrost Fig. 2 (5). Le symbole Sécurité enfants Fig. 2 (12) s'éteint. Dans l'affichage, c clignote. La fonction Sécurité enfants est désactivée.

Pour permettre fin au mode de réglage:

Appuyer brièvement sur la touche On/Off Fig. 2 (1). - ou Attendre 5 min. La température réapparaît dans l'affichage correspondant.

5.2 Alarme de porte*

Pour le compartiment réfrigérateur et congélateur. Si la porte reste ouverte pendant plus de 60 secondes, l'avertisseur sonore retentit.

L'avertisseur sonore s'arrête automatiquement lorsque la porte est refermée.

5.2.1 Arrête l'alarme de porte

L'avertisseur sonore peut être arrêté lorsque la porte est ouverte. Le signal restera éteint aussi longtemps que la porte est ouverte.

Appuyer sur la touche Alarme Fig. 2 (7). L'alarme de porte s'arrête.

5.3 Alarme de température*

Si la température de congélation n'est pas assez basse, l'avertisseur sonore retentit.

L'affichage de la température clignote en même temps que le symbole Alarme Fig. 2 (8).

Une température trop élevée peut être due :

• au rangement d'aliments chauds dans l'appareil
• à l'entrée d'air chaud dans l'appareil lors du rangement ou du retrait d'aliments
• une coupure de courant prolongée s'était produite
• L'appareil est défectueux

L'avertisseur sonore s'éteint automatiquement et le symbole Alarme Fig. 2 (8) et l'affichage de température arrêtent de clignoter lorsque la température est de nouveau suffisamment froide.

Si l'état d'alarme persiste (voir 7).

Remarque

Si la température n'est pas suffisamment froide, les aliments risquent de s'abîmer. Vérifier la qualité des aliments. Ne pas consommer d'aliments avariés.

5.3.1 Arrêter l'alarme de température

Il est possible d'arrêter l'avertisseur sonore. La fonction d'alarme sera de nouveau active lorsque la température sera à nouveau suffisamment froide.

Appuyer sur la touche Alarme Fig. 2 (7). L'avertisseur sonore s'arrête.

5.4 Réfrigérateur

La circulation naturelle de l'air dans le réfrigérateur permet de créer différentes zones de température. La zone la plus froide se trouve directement au-dessus des bacs à légumes et sur la paroi arrière. La zone la plus chaude se trouve dans la partie avant du dessus et dans la porte.

Remarque

Si la ventilation est insuffisante, la consommation électrique augmente et les performances de froid diminuent.

Toujours maintenir les fentes d'aération du ventilateur dégagées. Toujours placer les aliments facilement périssables comme les plats préparés, la viande et la charcuterie dans la zone la plus froide. Dans la zone supérieure et dans la porte, ranger le beurre et les conserves. (voir 1)

Pour le conditionnement, utiliser des récipients réutilisables en plastique, métal, aluminium ou verre et du film transparent. Toujours conserver la viande ou le poisson crus dans des récipients propres et fermés sur la tablette inférieure du compartiment de réfrigération afin d'éviter que d'autres aliments n'entrent en contact ou ne coulent sur eux. Toujours conserver les liquides et les aliments qui prennent ou dégagent facilement les odeurs ou le goût dans des éléments fermés ou couverts. Utiliser la surface avant du fond du réfrigerateur uniquement pour entreposer temporairement des aliments réfrigérés (p. ex. pour les trier ou les ranger différemment). Ne pas y laisser les denrées réfrigérées car elles peuvent être poussées ou basculées vers l'arrière en fermant la porte. Ne pas entreposer les aliments trop près les uns des autres afin que l'air puisse circuler.

5.4.2 Stockage d'aliments dans le réfrigérateur et règles relatives à l'hygiène des aliments

La consommation croissante de plats cuisinés à l'avance et d'autres aliments facilement périssables, qui réagissent de manière sensible en cas d'interruption de la chaîne du froid, requièrent une maîtrise exacte de la température lors du transport et du stockage. Dans les foyers, l'utilisation correcte du réfrigerateur et le respect précis de règles d'hygiène strictes contribuent sensiblement à l'amélioration de la durée de conservation des aliments.

Respect de la température

Entreposer les aliments les plus sensibles dans la zone la plus froide de l'appareil comme indiqué sur l'illustration. Attendre le refroidissement complet des aliments (ex. soupe) avant de les stocker dans l'appareil. Éviter d'ouvrir la porte trop fréquemment. Respecter les règles relatives à l'hygiène des alimentés.

Règles relatives à l'hygiène des aliments

Sortir les alimentés de leur emballage extérieur avant de les entreposer dans le réfrigérateur (exemple : emballage des packs de yaours). Toujours emballer les aliments séparément pour éviter toute "contamination" entre les aliments. Ranger les alimentés de sorte à ce que l'air puisse circuler librement entre ces derniers. Avoir recours aux instructions de service, surtout pour les questions d'entretien. Nettoyer régulièrement l'intérieur de l'appareil avec un détergent (les pièces métalliques avec un produit non-oxydant).

5.4.3 Réglage de la température

La température est fonction des facteurs suivants :

• la fréquence d'ouverture de la porte
• de la durée d'ouverture de la porte
• La température de la pièce dans laquelle se trouve l'appareil
• le type, la température et la quantité d'aliments

Réglage de température recommandé : 5 °C

Dans le congélateur, il est possible de régler une température moyenne d'environ -18 °C.

La température peut être modifiée en continu. Lorsque le réglage 1°C est atteint, il est possible de recommencer avec 9°C.

Appeler la fonction de température : appuyer sur la touche de réglage Fig. 2 (4). La valeur régée jusqu'ici clignote dans l'affichage de la température. Modifier la température par incrément de 1°C : appuyer sur la touche de réglage Fig. 2 (4) jusqu'à ce que la température souhaitée apparaisse dans l'affichage de température.

Modifier la température en continu : maintenir la touche de réglage enfonlée. Pendant le réglage, la valeur clignote. Env. 5 secondes après la dernière pression sur la touche, le nouveau réglage est adopté et la température régée est à nouveau affichée. La température à l'intérieur adopte lentement à la nouvelle valeur.

5.4.4 Ventilateur*

Le ventilateur permet de refroidir rapidement des quantités importantes d'aliments frais ou d'atteindre une répartition relativement uniforme de la température sur toutes les tablettes.

Le refroidissement par ventilation est recommandé :

• à température ambiante élevée (supérieure à 33 °C)
• en cas d'humidité de l'air élevée

Le refroidissement par ventilation va de pair avec une consommation d’énergie un peu plus élevée. Pour économiser de l’énergie, le ventilateur se coupe automatiquement lorsqu’on ouvre la porte.

Enclencher le ventilateur*

Appuyer brièvement sur la touche Ventilation Fig. 2 (9). Le symbole Ventilation Fig. 2 (10) est allumé. Le ventilateur est activé. Dans certains appareils, il s'allume uniquement si le compresseur fonctionne.

Couper le ventilateur

Appuyer brièvement sur la touche Ventilation Fig. 2 (9). Le symbole Ventilation Fig. 2 (10) s'éteint. Le ventilateur est coupé.

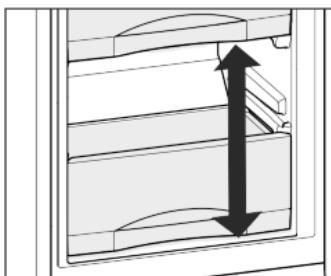

Déplacer ou retirer les tablettes

Les tablettes de rangement sont sécurisées au moyen de stoppeurs pour empêcher de les retirer par inadvertence.

Fig. 3

Soulever la tablette de rangement et la tirer légèrement en avant. Régler la hauteur de la tablette. Déplacer à cet effet les évidements le long des glissières de support. Pour la fixer complètement, placer la tablette de rangement en biais et la fixer par devant. Insérer la tablette de rangement avec la butée derrière, orientée vers le haut. Les aliments congelés ne collent pas à la paroi arrière.

Démonter les tablettes de rangement

Les tablettes de rangement peuvent être démontées pour le nettoyage.

5.4.6 Utiliser la tablette de rangement composée de deux parties

Glisser la tablette de rangement composée de deux parties dessous comme sur la figure.

Fig. 4

La tablette de verre avec butée (2) doit être derrière. La tablette de verre (1) avec les stoppeurs de coulissement doit être posée vers l'avant de telle sorte que les stoppeurs (3) pointent vers le bas.

Déplacer les balconnets de contre-porte

Fig. 5

Démonter les balconnets de contre-porte

Fig. 6

• Les balconnets de contre-porte peuvent être démontés pour le nettoyage.

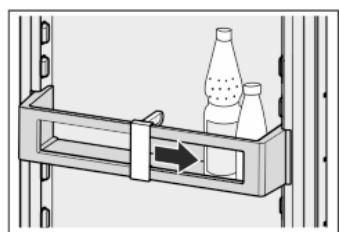

5.4.8 Utiliser le range-bouteilles.

Afin que des bouteilles ne se renversent pas, déplacer le range-bouteilles.

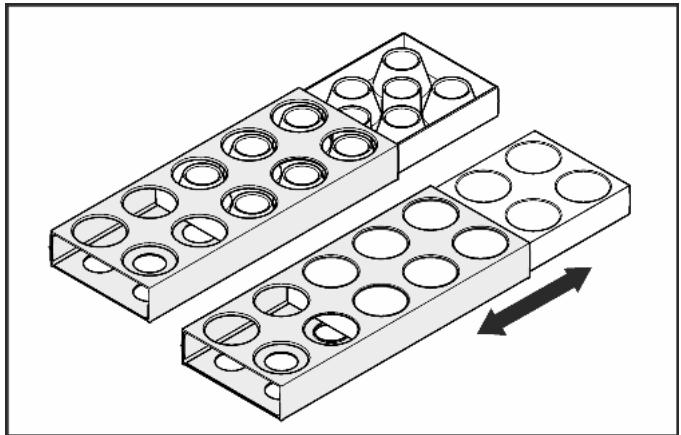

5.4.9 Casier à œufs

Le casier à œufs peut être étendu et retourné. Les deux parties du casier à œufs peuvent être utilisées pour indiquer les différences, comme la date d'achat par exemple.

Utiliser la partie supérieure pour garder les œufs de poule. Utiliser la partie inférieure pour garder les œufs de caille.

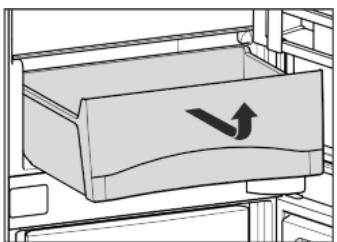

Enlever la boîte biocool

Boîte BioCool sur plateaux à roulettes :

Fig. 7

La boîte BioCool et les plateaux à roulettes peuvent être enlevés pour les nettoyer.

Dans le congélateur, vous pouvez entreposer des produits surgelés ou des aliments à congeler, préparer des glaçons et congeler des aliments frais.

5.5.1 Congeler des aliments

Il est possible de congeler autant d'aliments frais en 24 h qu'il est indiqué sur la plaque signalétique (voir 1) sous « capacité de congélation... kg/24h ».

Les tiroirs peuvent contenir chacun25 kg maximum de produits surgelés.

Les plaques peuvent supporter jusqu'à 35 kg d'aliments congélés chacune.

Un vide se constitue après fermeture de la porte. APRÈS la fermeture, attendre env. 1 min afin que la porte se laisse ouvrir plus facilement.

Attention

Risque de blessure aux débris de verre!

Les bouteilles et les canettes, surtout celles qui contiennent des boissons gazeuses, risquent d'exploser si elles sont congélées.

Ne pas congeler de bouteilles ni de canettes!

Pour que les aliments congèlent rapidement jusqu'au cœur, ne pas dépasser les quantités suivantes par sachet :

• Fruits, légumes jusqu'à 1 kg Viande jusqu'à 2,5 kg Emballer les aliments par portions dans des sachets de congélation, des récipients réutilisables en plastique, métal ou aluminium.

5.5.2 Durées de conservation

Durées de conservation des alimentés au concélateur (à titre indicatif):
Glaces	2 à 6 mois
Charcuterie, jambon	2 à 6 mois
Pains, pâtisseries et viennoises-ries	2 à 6 mois
Gibier, porc	6 à 10 mois
Poisson gras	2 à 6 mois
Poisson maigre	6 à 12 mois
Fromage	2 à 6 mois
Volaille, bœuf	6 à 12 mois
Fruits, légumes	6 à 12 mois

Ces durées de conservation sont données à titre indicatif.

5.5.3 Dégivrer les aliments

• Dans le compartiment réfrigérateur Au micro-ondes
• Dans le four / le four à chaleur tournante
• À température ambiante. Utiliser uniquement la quantité d'aliments requise. Traiter les aliments décongelés le plus rapidement possible. Ne recongeler des aliments décongelés que dans des cas exceptionnels.

5.5.4 Superfrost

Cette fonction vous permet de congeler rapidement des denrées fraîches à cœur. L'appareil fonctionne à puissance maximale, ce qui peut entraîner une augmentation du volume sonore du groupe frigorifique.

Les denrées déjà stockées obtiennent en plus une « réserve de froid ». Elles restent donc congelées plus longtemps lorsque vous dégèleZ l'appareil.

La quantité maximale d'aliments frais que vous pouvez congeler dans les 24 heures est indiquée sur la plaque signalétique sous « Capacité de congestion... kg/24h ». Cette quantité maximale d'aliments pouvant être congelés varie en fonction du modèle et sa classe climatique.

Selon la quantité de denrées fraîches à congeler, la fonction SuperFrost doit être enclenchée à l'avance : environ 6h pour une petite quantité de denrées à congeler, 24 h avant la mise en place d'une quantité maximale de denrées à congeler.

Empaquetez les aliments et répartissez-les sur une plus grande surface possible. Ne pas mettre des aliments à

congeler avec des produits déjà congélées en contact de sorte que ces derniers ne se décongèlent pas.

N'activez pas la fonction SuperFrost dans les cas suivants :

• lorsque vous introduisez des aliments déjà congelés
• Lors d'une congélation de denrées fraîches allant jusqu'à environ 1 kg par jour

Congeler avec la fonction superfrost

Appuyer une fois brièvement sur la touche SuperFrost Fig.2 (5). Le symbole SuperFrost Fig. 2 (6) s'allume. La température de congélation baisse, l'appareil fonctionne à sa puissance frigorifique maximale.

Pour une petite quantité de produits à congeler :

attendre env. 6 h.

Appareils sans NoFrost:*

Déposer les aliments conditionnés dans les tiroirs inférieurs.

Appareils avec NoFrost :*

Déposer les aliments conditionnés dans les tiroirs supérieur. En cas de quantité maximale de produits à congeler : attendre env. 24 h.

Appareils sans NoFrost:*

Retirer le tiroir le plus bas et poser les aliments directement dans l'appareil de sorte qu'ils soient en contact avec le fond ou les parois latérales.

Appareils avec NoFrost :*

Retirer les tiroirs supérieurs et poser les aliments directement sur les tablettes de rangement supérieures.* La fonction SuperFrost se désactive automatiquement après 65 heures. Le symbole SuperFrost Fig. 2 (6) s'éteint quand la congélation est terminée. Déposer les aliments dans les tiroirs et réinsérer ceux-ci. L'appareil continue de fonctionner en mode normal d'économie d'énergie.

Remarque

La consommation de courant augmente et la puissance frigorifique diminue si la ventilation est insuffisante.

Aux appareils avec NoFrost :

Laisser tiroir inférieur dans l'appareil ! Ne jamais encercler les fentes d'aération du ventilateur sur la paroi arrière à l'intérieur!

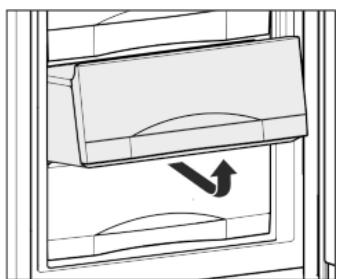

Pour placer les alimentes directement sur les étagères : Glisser le tiroir vers l'avant et le retirer.

Déplacer les tablettes

Retirer la tablette de rangement : la soulever devant et la tirer en dehors. Remettre en place la tablette de rangement : l'insérer jusqu'à la butée.

Démonter les tablettes

Les tablettes peuvent être démontées pour le nettoyage.

5.5.7 Variospace

Outre les tiroirs, vous pouvez sortir également les plans d'appui. Vous gagnez ainsi de la place pour des aliments volumineux comme de la volaille, de la viande, de gros morceaux de gibier ainsi que de la pâtisserie haute, qui peuvent être congelés en entier et préparés ultérieurement.

• Les tiroirs peuvent contenir chacun 25kg maximum de produits surgelés. Les plaques peuvent supporter jusqu'à 35 kg d'aliments à congeler chacune.

5.5.8 Bac à glaçons*

Fig. 8

Lorsque l'eau est gelée : Rincer brièvement le bac à glaçons à l'eau chaude. Retirer le couvercle. Tourner légèrement les extrémités du bac à glaçons en sens opposé pour décoller les glaçons.

Désassembler le bac à glaçons

Fig. 9

Le bac à glaçons peut être désassemblé pour le nettoyage.

Compartment réfrigérateur :

Le compartiment réfrigérateur se dégivre automatiquement. L'eau de dégivrage s'évapore sous l'effet de la chaleur dissipée par le compresseur. Les gouttes d'eau sur la paroi arrêtées sont dues au fonctionnement et donc tout à fait normales.

Nettoyer l'orifice d'écoulement régulièrement pour permettre à l'eau de dégivrage de s'écouler (voir 6.3).

Compartment congélateur :

Après un fonctionnement prolongé, une couche de givre ou de glace se forme dans le compartiment congélateur.

La couche de givre ou de glace se forme plus rapidement lorsqu'on ouvre l'appareil fréquemment ou lorsque les aliments y déposés sont chauds. Une couche de glace plus épaisse augmente toutefois la consommation d'énergie. Nous recommandons de dégivrer régulièrement l'appareil.

Dégivrage :

Avertissement

Risque d'endommagement et de blessure

Ne pas utiliser d'appareils mécaniques ou autres moyens pour accélérer le dégivrage que ceux recommandés par le fabricant. N'utilisez pas d'appareils électriques de chauffage ni de nettoyeurs vapeurs, de flammes nues ou de sprays de dégivrage. Ne pas retirer le givre avec des objets pointus. Ne pas endommager la tuyauterie du circuit réfrigérant.

Un jour avant le dégivrage, enclencher le mode SuperFrost. Les denrées congelées auront ainsi une « réserve de froid supplémentaire. » Couper l'appareil. L'affichage de la température s'éteint. Lorsque l'affichage de la température ne s'éteint pas, la sécurité enfants (voir 5.1) est active. Débrancher l'appareil du réseau ou couper le fusible. Conserver les aliments congelés emballés dans du papier journal dans le tiroir ou dans des couvertures et les entreposer dans un local frais. Placer un contenant de l'eau chaude, mais pas bouillante sur l'une des tablettes du milieu.

Remplir à moitié d'eau tiède les deux tiroirs inférieurs et les placer dans l'appareil.

Le dégivrage est accéléré. L'eau de dégivrage est collectée dans les tiroirs. Laisser la porte ouverte pendant le dégivrage. Retirer les morceaux de glace détachés. Veiller à ce que l'eau de dégivrage ne coule pas dans l'encadrement de meuble. S'il y a lieu, essuyer plusieurs fois l'eau de dégivrage restante à l'aide d'une éponge ou d'un torchon.

Nettoyer l'appareil (voir 6.3) et le sécher.

6.2 Dégivrer avec le mode nofrost*

Le système NoFrost dégivre l'appareil automatiquement.

Réfrigérateur :

L'eau de dégivrage s'évapore sous l'effet de la chaleur dissipée par le compresseur. Les gouttes d'eau sur la paroi arrière sont dues au fonctionnement et donc tout à fait normales.

Nettoyer l'orifice d'écoulement régulièrement afin de permettre à l'eau de dégivrage de s'écouler (voir 6.3).

Congélateur:

L'humidité se condense sur l'évaporateur, se dégivre et s'évapore périodiquement. Il n'y a pas besoin de le dégivrer manuellement.

6.3 Nettoyage de l'appareil

Nettoyer régulièrement l'appareil.

Avertissement

Risque de blessures et d'endommagement émanant de la vapeur très chaude! La vapeur chaude peut provoquer des brûlures et endommager les surfaces. Ne pas utiliser d'appareils de nettoyage à la vapeur!

Attention

Un nettoyage incorrect endommage l'appareil! Ne jamais utiliser de produits de nettoyage concentrés. Ne pas utiliser d'éponges à récurer ou abrasives ni de laine d'acier. Ne pas utiliser de produit nettoyant agressif, abrasif, granuleux ou contenant du chloré ou de l'acide. Ne pas utiliser de solvants chimiques. Ne pas déterminer ou enlever la plaquette signalétique située sur la paroi intérieure de l'appareil. Ceci est important pour le S. A. V. Ne pas arracher, plier ou endommager de câbles ou d'autres composants. Ne pas faire pénétrer d'eau dans le canal d'évacuation, la grille d'aération et les composants électriques lors du nettoyage. Utiliser des chiffons doux et un détergent courant d'une valeur pH neutre. Pour l'intérieur de l'appareil, utiliser uniquement des détergents et des produits d'entretien non nocifs pour les aliments.

Vider l'appareil. Débrancher la prise.

Nettoyez à la main les surfaces internes et externes en matière synthétique avec de l'eau tiède et un peu de détergent. Nettoyer l'orifice d'évacuation : à l'aide d'un fin ustensile, par ex. un coton-tige, supprimer les dépôts.

La plupart des éléments d'équipement peuvent être démontés pour le nettoyage : voir dans le chapitre correspondant. Laver à la main les bacs à l'eau tiède additionnée d'une petite quantité de produit à vaisselle. Les autres éléments d'équipement sont lavables en lave-vaisselle.

Après le nettoyage :

Frotter l'appareil et les éléments d'équipement pour les sécher. Rebrancher l'appareil et l'enclencher de nouveau. Enclencher la fonction SuperFrost (voir 5.5.4). Lorsque la température est suffisamment froide : remettre en place les aliments.

6.4 SAV

Vérifier d'abord si vous pouvez résoudre vous-même la panne (voir 7). Si ce n'est pas le cas, adressez-vous au S. A. V. Vous trouverez l'adresse du S. A. V. dans le réseau S. A. V. fourni avec votre appareil.

Avertissement

Risque de blessures dû à une réparation incorrecte! Ne faire effectuer les réparations et interventions sur l'appareil et la ligne de réseau qui ne sont pas explicitement nommés (voir 6) que par le S. A. V.

Relèver la désignation de l'appareil Fig. 10 (1), le n° de service Fig. 10 (2) et le n° de série Fig. 10 (3) sur la plaquette signalétique. Cette plaquette se trouve sur la paroi intérieure gauche de l'appareil.

Fig. 10

Informer le S. A. V. et lui communiquer la panne, la désignation de l'appareil Fig. 10 (1), le n° de service Fig. 10 (2) et le n° de série Fig. 10 (3). Ces informations vous permettront d'obtenir un service ciblé et rapide. Laisser l'appareil fermé jusqu'à l'arrivée du S. A. V. Les aliments resteront plus longtemps frais. Débrancher la fiche du secteur (ne pas tirer sur le câble de l'appareil) ou couper le fusible.

Votre appareil est construit et produit de façon à assurer sa sécurité de fonctionnement et une longue durée de vie. Si une panne devait cependant se produire en cours de fonctionnement, veuillez vérifier si elle est due à une erreur de manipulation. Dans ce cas, les coûts en résultant vous seront facturés même pendant la période de garantie. Vous pouvez résoudre vous-même les pannes suivantes :

L'appareil ne fonctionne pas.

L'appareil n'est pas enclenché. Enclencher l'appareil. → La fiche secteur n'est pas correctement enfoncée dans la prise. Contrôler la fiche secteur. → Le fusible de la prise n'est pas correct. Vérifier le fusible.

Le compresseur fonctionne lentement.

Le compresseur tourne à vitesse réduite si l'on a besoin de moins de froid. Même s'il fonctionne plus longtemps, il économise de l'énergie. Ceci est normal pour les modèles avec économie d'énergie. La fonction SuperFrost est activée. Pour refroidir rapidement les aliments, le compresseur fonctionne plus longtemps. Ceci est normal.

Une LED clignote toutes les 5 secondes plusieurs fois en bas à l'arrière de l'appareil (vers le compresseur).

Il y a un dysfonctionnement. S'adresser au S. A. V. (voir 6)

Les bruits sont trop forts.

Les compresseurs à vitesse variable* peuvent occasionnellement des bruits de fonctionnement divers en raison des différents niveaux de vitesse. Ce bruit est normal.

Un gargouillancement et un clapotis.

Ce bruit provient du fluide réfrigérant qui circule dans le circuit frigorifique. Ce bruit est normal.

Un léger clic.

Le bruit se produit toujours lorsque le groupe frigorifique (le moteur) se met en marche ou s'arrête automatiquement. Ce bruit est normal.

L'activation de la fonction SuperFrost, l'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique. Ce bruit est normal. La température ambience est trop élevée. Solution: (voir 1.2)

Un grondement sourd.

Le bruit est dû à la circulation de l'air du ventilateur. Ce bruit est normal.

Bruit de vibrations

L'appareil n'est pas stable sur le sol. De ce fait, le fonctionnement du groupe frigorifique provoquera des vibrations sur les objets et les meubles situés près de l'appareil. Vérifier le montage et aligner éventuellement à nouveau l'appareil. Espacer les bouteilles et les récipients.

L'affichage de température indique : F0 à F9.

Il y a un dysfonctionnement. S'adresser au S. A. V. (voir 6)

L'affichage de la température est allumé : DEMO.

Le mode démonstration est activé. S'adresser au SAV (voir 6)

Les parois extérieures de l'appareil sont chaudes*

La chaleur du circuit frigorifique est utilisée pour éviter la condensation d'eau. Ceci est normal.

La température n'est pas assez froide.

→ La porte de l'appareil n'est pas fermée correctement.

Fermer la porte de l'appareil. L'aération et la ventilation sont insuffisantes. Dégager la grille d'aération et la nettoyer.

→ La température ambiante est trop élevée. Solution : (voir 1.2). → L'appareil a été ouvert trop souvent ou trop longtemps. Attendre que la température nécessaire se rétablisse d'elle-même. Sinon, adressez-vous au S. A. V. (voir 6) → De grandes quantités d'aliments frais ont été introduites sans utiliser la fonction SuperFrost. Solution : (voir 5.5.4) → La température est mal régée. Régler la température sur plus froid et vérifier au bout de 24 h. → L'appareil est placé trop près d'une source de chaleur (cuisinière, radiateur, etc.). Changer l'emplacement de l'appareil ou de la source de chaleur.

→ l'appareil n'a pas été installé correctement dans la niche. Vérifier si l'appareil a été correctement installé et si la porte se ferme correctement.

L'éclairage interne ne s'allume pas.

L'appareil n'est pas allumé. Allumer l'appareil. La porte est restée ouverte pendant plus de 15 min. L'éclairage intérieur s'éteint automatiquement après 15 min. environ lorsque la porte est ouverte. L'éclairage LED est défectueux ou le cache est endommagé:

Avertissement

Risque de blessure d'un choc électrique!

Des pièces sous tension se trouvent sous le cache.

Faire replacer ou réparer l'éclairage intérieur LED uniquement par le S. A. V. ou par un technicien qualifié spécialement formé.

Avertissement

Risque de blessures dû à la lampe à DEL!

L'intensité lumineuse de l'éclairage LED correspond au groupe de risque RG 2.

Lorsque le recouvrement est défectueux :

Ne pas regarder directement le faisceau avec des lentilles optiques lorsque vous vous trouvez à proximité. Cela pourrait endommager les yeux.

8.1 Arrêt de l'appareil

Appuyer sur la touche On/Off Fig. 2 (1) pendant env. 2 secondes. Un long bip sonore retentit. L'affichage de température est foncé. L'appareil est coupé. S'il est impossible de couper l'appareil, cela signifie que la sécurité infant est active (voir 5.1).

8.2 Mise hors service

Vider l'appareil. Couper l'appareil (voir 8). Sortir la fiche. Nettoyer l'appareil (voir 6.3).

Laisser la porte ouverte afin d'éviter toute formation de mauvaises odeurs.

9 Éliminer l'appareil

L'appareil contient encore des matériaux précieux et est à amener à un lieu de recyclage spécial. L'élimination d'anciens appareils est à réaliser correctement en respectant les prescriptions et lois en vigueur.

Veiller à ne pas endommager le circuit frigorifique de l'appareil pour empêcher au réfrigérant y contenu (indications sur la plaque signalétique) et à l'huile de s'échapper accidentellement.

Rendre l'appareil inopérant. Débrancher l'appareil. Sectionner le câble de raccord.
