MODE D'EMPLOI NIVOLA ELEKTRA

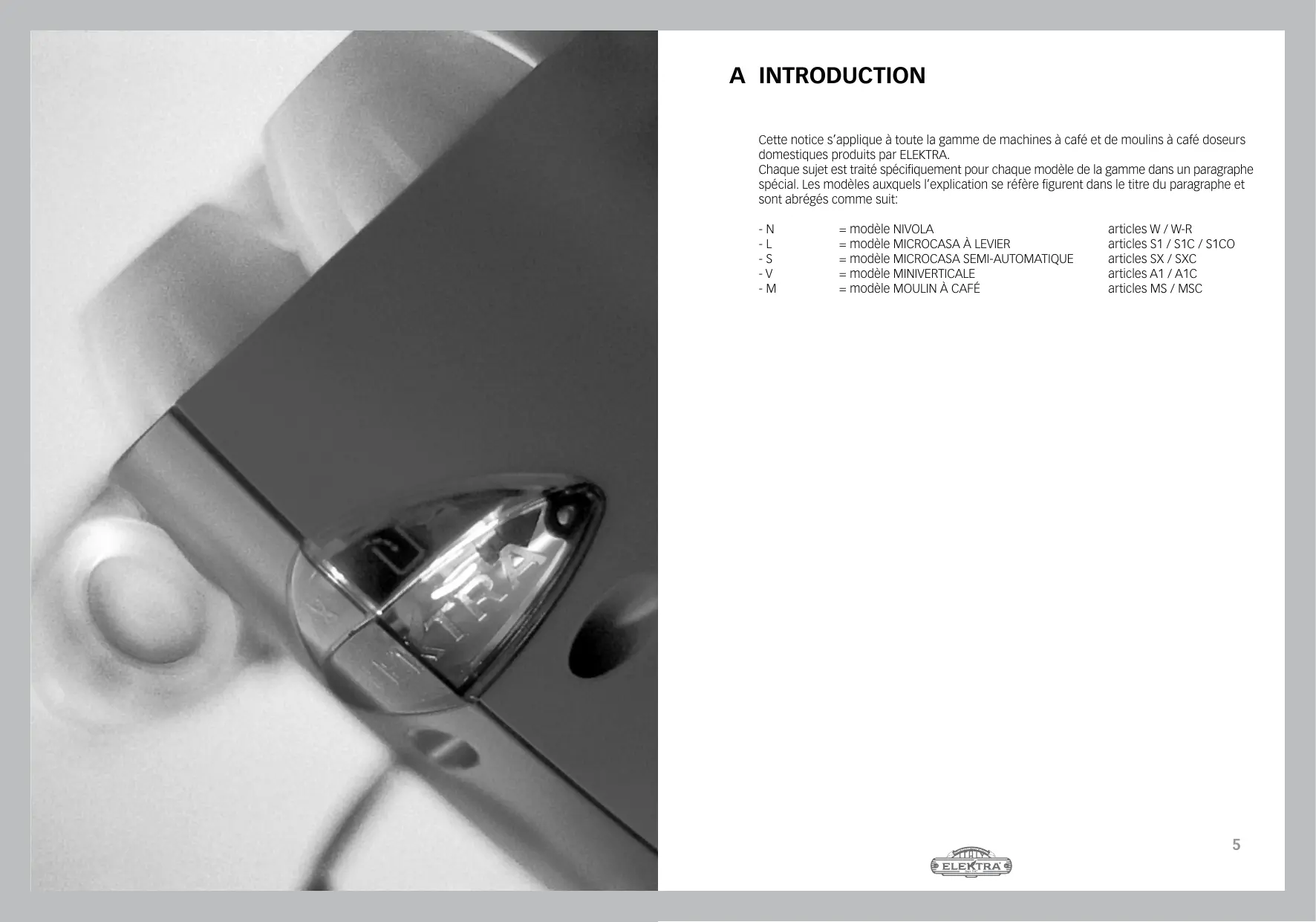

Cette notice s'applique à toute la gamme de machines à café et de moulins à café doseurs domestiques produits par ELEKTRA.
Chaque sujet est traité spécifiquement pour chaque catégorie de la gamme dans un paragraphe spécial. Les modèles auxquels l'explication se réfère figurent dans le titre du paragraphe et sont abrégés comme suit:
- N = modèle NIVOLA articles W / W-R
- L = modèle MICROCASA À LEVIER articles S1/S1C/S1CO
- S = modèle MICROCASA SEMI-AUTOMATIQUE articles SX / SXC - V = modèle MINIVERTICALE
- M = modèle MOULIN À CAFÉ articles MS / MSC
1 Le présent livre, partie intégrante et essentielle de l'appareil, doit être fourni à l'utilisateur. Lire attentivement les instructions qui y sont rapportées car elles fournissent des indications importantes concernant la sécurité d'installation, d'emploi et de maintenance. Conserver soigneusement ce livre pour pouvoir le consulter au besoin. 2 Déballer l'appareil et vérifier qu'il soit en parfait état. En cas de doute, ne pas utiliser l'appareil et s'adresser à un personnel qualifié et compétent. Les éléments de l'emballage (sachets en plastique, polystyrène expansé, clous, etc.) ne doivent pas être laissés à la portée des enfants puisqu'ils représentent une potentielle source de danger. 3 Avant de brancher l'appareil, contrôler que les données de la plaquette signalétique correspondent à celles du réseau d'alimentation électrique. La plaquette signalétique se trouve sous la base de l'appareil. L'installation doit être effectuée par un personnel qualifié conformément aux normes en vigueur et aux instructions du fabricant. Une installation erronée peut causer des lésions aux personnes, aux animaux, ou des dommages aux biens, et dégage le fabricant de toute responsabilité.
La sécurité électrique de cet appareil n'est assurée que si celui-ci est branché correctement à une installation efficace de mise à terre, effectuée dans le respect des normes de sécurité en vigueur. Il est primordial de satisfaire à cette importante condition de sécurité. En cas de doute, faire contrôler méticuleusement l'installation par un personnel qualifié et compétent.
Le Fabricant ne peut en aucun cas être tenu responsable de lésions ou de dommages eventuels causés par un défaut de mise à terre de l'installation.
Contrôler que la portée électrique de l'installation soit adaptée à la puissance maximale de l'appareil, indiquée sur la plaquette signalétique.
En cas de doute, s'adresser à une personne qualifiée et compétente en la matière. Cette personne devra contrôler notamment que la section des câbles de l'installation soit adaptée à la puissance absorbée par l'appareil.
Il est déconseilé d'utiliser des adaptateurs, des multiprises et/ou des prolongateurs. Dans l'hypothèse où leur utilisation s'imposerait, utiliser alors exclusivement des fiches, des adaptateurs simples ou multiples et des prolongateurs conformes aux normes de sécurité en vigueur, en veillant à ne pas dépasser la limite de portée de courant indiquée sur l'adaptateur simple et sur les prolongateurs, ainsi que la limite de puissance maximum indiquée sur l'adaptateur multiple.
4 Cet appareil devra être destiné exclusivement à l'utilisation pour laquelle il a été expressément conçu. Toute autre utilisation est considérée comme étant impropre et en tant que telle dangereuse. Le Fabricant ne peut en aucun cas être tenu responsable de dommages causés par une utilisation impropre, incorrecte ou illogique.
L'utilisation d'un quelconque appareil électrique impose le respect de certaines règles fondamentales:
- L'appareil ne peut pas être immergé dans l'eau pour le nettoyage;
- Ne pas toucher l'appareil les mains ou les pieds mouillés ou humides;
- Ne pas utiliser l'appareil pieds-nus;
- Ne pas utiliser de prolongateurs dans les salles d'eau;
- Ne pas tirer sur le cordon d'alimentation pour débrancher l'appareil de la prise de courant;
- Ne pas soumettre l'appareil à l'action d'agents atmosphériques (pluie, rayons solaires, etc.) à moins que sa conception ne soit telle à le permettre;
- Ne pas permettre que l'appareil soit utilisé par des enfants ou des personnes inexpertes.
6 Avant une quelconque opération de maintenance, mettre l'appareil hors tension en détachant la fiche de la prise de courant ou en éteignant l'interrupteur de l'installation. Pour le nettoyage, observer scrupuleusement les instructions reportées dans le présent livre. 7 En cas de panne et/ou de mauvais fonctionnement, éteindre l'appareil. N'essayer en aucun cas de le réparer ou d'intervenir directement. S'adresser exclusivement à un personnel qualifié et compétent en la matière. L'éventuelle réparation des produits ne doit être effectuée que par le Fabricant ou par un centre d'assistance technique agréé qui devra utiliser exclusivement des pièces détachées d'origine. Le non-respect des consignes ci-dessus peut être préjudiciable à la sécurité de l'appareil. 8 Lors de l'installation, il faudra prévoir un interrupteur omnipolaire ayant une ouverture des contacts égale ou supérieure à 3 mm conformément aux normes de sécurité en vigueur. 9 Pour éviter de dangereuses surchauffes, il est recommandé de dérouler complètement le cordon d'alimentation. 10 Ne pas obturer la grille d'aspiration ou de dissipation. Notamment, ne pas couvrir la plaque chauffante avec des torchons ou autre. 11 Le cordon d'alimentation de cet appareil ne doit pas être remplacé par l'utilisateur. En cas de cordon d'alimentation endommagé, éteindre l'appareil. Pour son remplacement, s'adresser exclusivement à un personnel qualifié et compétent. 12 Dans l'hypothèse où l'on désirerait de ne plus utiliser ce genre d'appareil, il est recommandé de le mettre hors d'usage en coupant son cordon d'alimentation après l'avoir débranché de la prise de courant.
En outre, il est recommandé de faire en sorte que les parties susceptibles de constituer un danger ne soient pas en état de nuire.
NIVOLA (N)
1 Interrupteur général 2 Lampe allumage 3 Témoin manque d'eau 4 Témoin attente 5 Vis pour extraction réservoir d'eau 6Grille chauffante 7 Couvercle chauffant 8 Réservoir d'eau 9 Manette sélection café/stop/cappuccino 0 Portefiltre 11 Cappuccinateur 12 Grille de support tasses 13 Cuvette anti-goutte 14 Verre horloge
16 Filtre pour une tasse 17 Filtre pour deux tasses 18 Cuillère de dosage 19 Presse-café
Livret d'instructions avec carte de garantie.
Dépliant "Collection division maison"
Dimensions:
Poids: Kg 9
Capacité du réservoir d'eau : Lt 1,5
Hauteur: cm37,5
Largeur: cm30
Profondeur : 35 cm

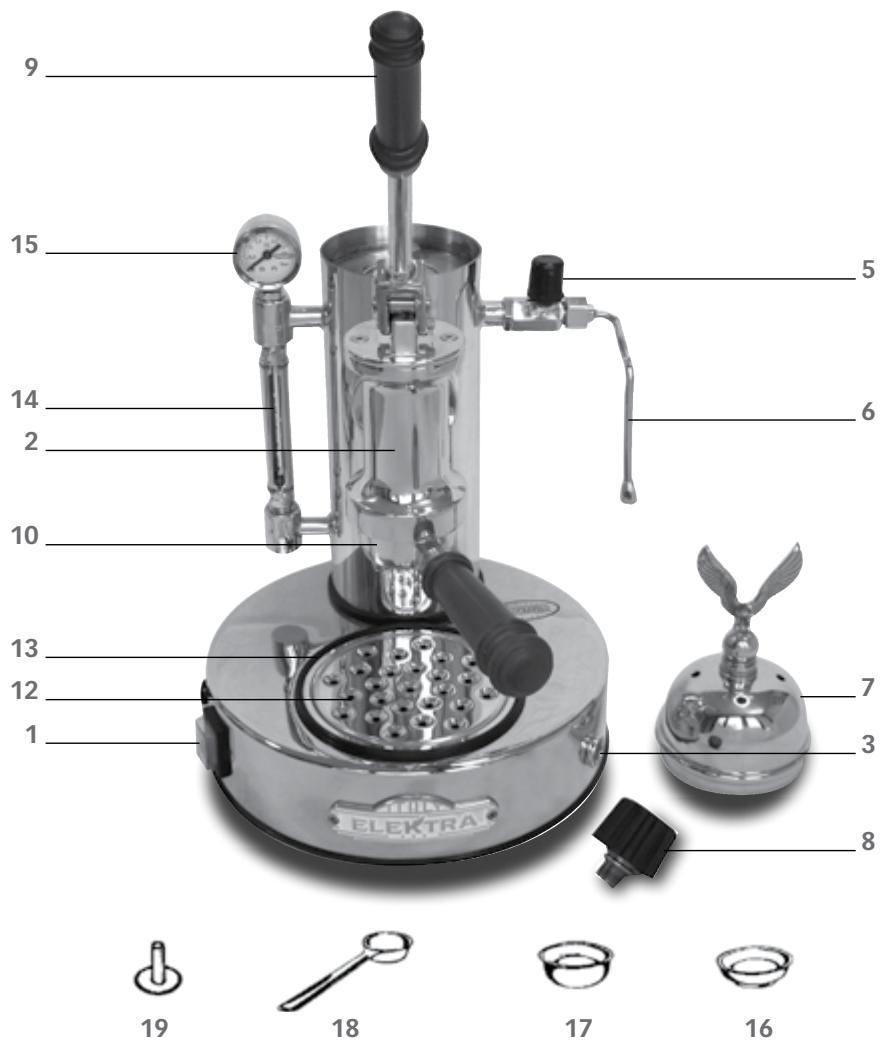

Microcasa à LEVIER (l)
1 Interrupteur général 2 Chaudière 3 Voyant de chauffe 5 Manette vaporisateur 6 Vaporisateur 7 Couvercle chaudière 8 Soupape de sécurité pression chaudière 9 Levier distribution café 10 Porte-filtre 12 Grille de support tasses 13 Cuvette anti-goutte 14 Indicateur de niveau eau en chaudière 15 Manomètre indic. pres. chaudière
16 Filtre pour une tasse 17 Filtre pour deux tasses 18 Cuillère de dosage 19 Presse-café
Livret d'instructions avec carte de garantie.
Dépliant "Collection division maison"
Dimensions:
Poids: Kg 10
Capacité chaudière : Lt 1,8
Hauteur: cm45
Diamètre base: 26 cm
MICROCASA SEMI-AUTOMATIQUE (S)
1 Interrupteur général 2 Chaudière 3 Voyant de chauffe 4 Bouton distribution café 5 Manette vaporisateur 6 Vaporisateur 7 Couvercle réservoir d'eau 8 Réservoir d'eau 9 Bouton remplissage eau en chaudière 0 Porte-filtre 12 Grille de support tasses 13 Cuvette anti-goutte 14 Indicateur de niveau eau en chaudière 15 Manomètre indic. pres. chaudière
16 Filtre pour une tasse 17 Filtre pour deux tasses 18 Cuillère de dosage 19 Presse-café Livret d'instructions avec carte de garantie. Dépliant "Collection division maison"
Dimensions:
Poids Kg 12
Capacité du réservoir d'eau : Lt 2
Capacité chaudière : Lt 2
Hauteur: cm58
Diamètre base: 26 cm
MINIVERTICALE (V)
1 Interrupteur général 2 Témoin d'allumage 3 Voyant de chauffe 4 Bouton distribution café 5 Manette vaporisateur 6 Vaporisateur 7 Couvercle réservoir d'eau 8 Réservoir d'eau 9 Compartment chauffant 0 Portefiltre 11 Bouton vapeur 12 Grille de support tasses 13 Cuvette anti-goutte 14 Base en bois noire
16 Filtre pour une tasse 17 Filtre pour deux tasses 18 Cuillère de dosage 19 Presse-café
Livret d'instructions avec carte de garantie. Dépliant "Collection division maison"
Dimensions:
Poids Kg 13
Litres réservoir: Lt 2
Hauteur: cm69
Diamètre base: 26 cm

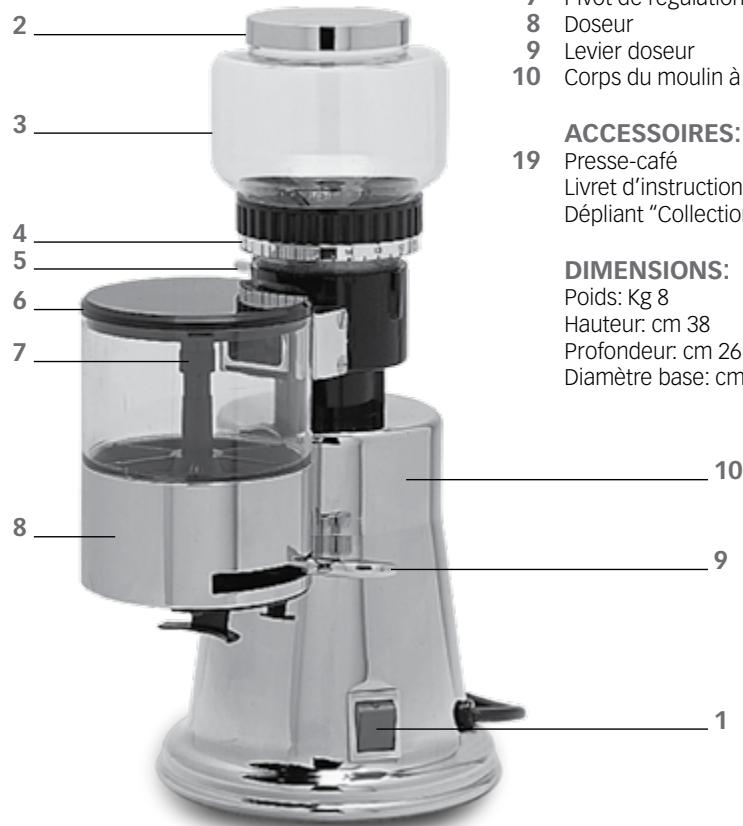

MOULIN à café (m)
1 Interrupteur général 2 Couvercle réserve à café 3 Réserve à café 4 Bague de régulation mouture 5 Pivot de régulation dose 6 Couvercle doseur 7 Pivot de régulation dose 8 Doseur 9 Levier doseur
10 Corps du moulin à café
19 Presse-café
Livret d'instructions avec carte de garantie.
Dépliant "Collection division maison"
Dimensions:
Poids: Kg 8
Hauteur: cm38
Profondeur : 26 cm
Diamètre base: 18 cm
D DEBALLAGE
L'emballage protège l'appareil contre les avaries pouvant survenir durant le transport.
Les matériaux utilisés pour l'emballage sont choisis en fonction de critères écologiques de façon à en faciliter le recyclage.
Le recyclage permet d'une part de réduire le volume des déchets et d'autre part d'économiser les ressources non renouvelables.
1) Ouvrir la boîte par le haut puis sortir l'appareil. Mettre de côté les accessoires se trouvant dans la boîte ainsi que le présent mode d'emploi afin d'en prendre connaissance dans les phases suivantes d'utilisation de l'appareil. 2) Enlever le sac de nylon couvrant la partie supérieure de l'appareil et le ranger de façon à ce que les enfants ne puissent pas y avoir accès. 3) Saisir la machine au fond de la boîte et l'extraire vers le haut. 4) Enlever éventuellement les autres éléments d'emballage et protections se trouvant sur la machine. 5) Confier l'emballage à un organisme autorisé à procéder à l'élimination et au recyclage des matériaux. 6) Ranger l'emballage en un lieu sûr. 7) En cas de déplacement ou de recours à l'assistance technique, transporter la machine à café ou le moulin-doseur – en ne pas oubliant de vider l'eau présente dans le réservoir – en utilisant l'emballage d'origine afin d'éviter tout dommage pendant le transport.
NE PAS BRANCHER LA FICHE D'ALIMENTATION ÉLECTRIQUE DE LA MACHINE AVANT D'AVoir EFFECTUÉ CE QUI EST PRESCRIT AU CHAPITRE "E PREMIÈRE MISE EN MARCHE DE LA MACHINE NEUVE"
1 Chargement d'eau (N)
1) Soulever la grille chauffante 6. 2) Verser l'eau dans le réservoir 8 avec une carafe jusqu'à un niveau maximal de 4 ou 5 centimètres sous le bord supérieur; ceci pour éviter qu'elle ne déborde. - Un manque d'eau dans le réservoir 8 est signalé par un signal sonore intermittent ou par le clignotement du témoin 3. Pour une question de sécurité, en cas de manque d'eau, toute fonction de la machine s'interrompt automatiquement (par exemple: arrêt de la distribution de café). - Une fois que le remplissage en eau a été effectué, la machine redémarre automatiquement (par exemple: la distribution du café reprend).
2 Chargement d'eau (l)
1) Remplir aux 3/4 la chaudière 2 d'eau froide potable en soulevant le couvercle 7 et en dévissant la soupape de sécurité de la chaudière 8.
Avant de remplir de nouveau la chaudière:
- Éteindre la machine en mettant l'interrupteur général sur la position "OFF"
- Tourner le bouton 5 du vapeurisateur 6 et attendre que toute la vapeur soit évacuée et que l'aiguille du manomètre 15 soit sur zéro.
3 Chargement d'eau (S-V)
1) Remplir le réservoir 8 d'eau froide potable en soulevant le couvercle 7.
Opérations à effectuer en cas de machine neuve ou après un arrêt saisonnier, sous peine d'annulation de la garantie de la machine.
1) S'assurer que l'interrupteur général 1 soit sur la position "OFF". 2) Remplir d'eau la machine comme cela est indiqué au paragraphe 1. 3) Immerger le cappuccinateur 11 dans un récipient d'eau en veillant à ce que les deux orifices latéraux d'émission de la vapeur soient couverts; cela évitera d'avoir par la suite des projections durant le cycle automatique de la machine. 4) Sélectionner la fonction cappuccino 20 au moyen de la manette 9. 5) Brancher la fiche d'alimentation électrique de la machine. 6) Allumer la machine en appuyant sur l'interrupteur général 1 en position ON. La machine émettra un signal sonore de 5 secondes avant de lancer un cycle automatique de démarrage de 24 secondes; le témoin d'attente 4 s'allume. Ce cycle a pour objectif de remplir d'eau le circuit hydrique qui a été vidangé, au moment de l'épreuve exécutée à l'usine, afin d'éviter des dommages durant le stockage et le transport de la machine. 7) Attendre la fin du cycle de démarrage, signalée par l'extinction du témoin d'attente 4. 8) Invalider la fonction cappuccino 20 en plaçant la manette 9 en position de stop 21. À ce point la machine est en fonction, prête à l'emploi.
Fonction manette 9
FONCTION CAPPUCCINO 20
POSITION STOP 21
FONCTION CAFÉ 22
5 Première mise en MARCHE (L)
Opérations à effectuer en cas de machine neuve ou après un arrêt saisonnier, sous peine d'annulation de la garantie de la machine.
1) Remplir d'eau comme cela est indiqué au paragraphe 2. 2) Brancher la fiche d'alimentation électrique de la machine. 3) Mettre la machine en marche en appuyant sur l'interrupteur général 1 : le témoin 3 s'allume. (Pour arrêter la machine appuyer sur ce même interrupteur en sens inverse)
6 Première mise en MARCHE (S)
Opérations à effectuer en cas de machine neuve ou après un arrêt saisonnier, sous peine d'annulation de la garantie de la machine.
1) Remplir d'eau comme cela est indiqué au paragraphe 3. 2) Brancher la fiche d'alimentation électrique de la machine. 3) Mettre la machine en marche en appuyant sur l'interrupteur général 1 : le témoin (3) s'allume. (Pour arrêter la machine appuyer sur ce même interrupteur en sens inverse) 4) Appuyer immédiatement sur le bouton de chargement de l'eau 9 ; en faisant cela, la machine préleve l'eau présente dans le réservoir 8 et remplit la chaudière 2. 5) Vérifier que la chaudière se remplisse normalement en contrôlant l'indicateur du niveau d'eau 14 dans la chaudière ; remplir la chaudière aux 3/4 de sa capacité seulement afin d'éviter toute surcharge de cette-ci. 6) Contrôler de nouveau le niveau d'eau dans le réservoir 8 et, si cela est nécessaire, remplir de dernier au moins à la moitié de sa capacité totale.
7 Première mise en MARCHE (V)
Opérations à effectuer en cas de machine neuve ou après un arrêt saisonnier, sous peine d'annulation de la garantie de la machine.
1) Remplir d'eau comme cela est indiqué au paragraphe 3. 2) Brancher la fiche d'alimentation électrique de la machine. 3) Mettre la machine en marche en appuyant sur l'interrupteur général 1 : le témoin 3 s'allume. (Pour arrêter la machine appuyer sur ce même interrupteur en sens inverse) 4) Appuyer immédiatement sur le bouton de distribution 4 jusqu'à ce que l'eau sorte du porte-filtre 10 ; en faisant cela, la machine prépare l'eau présente dans le réservoir 8 et remplit la chaudière.
1 Réglage de l'heure (N)
1) Tourner le verre de l'horloge 14 dans le sens des aiguilles d'une montre et l'extraire en le tirant vers soi. 2) Extraire l'horloge en la tirant vers soi. 3) Pour effectuer le réglage de l'heure, procéder de la même façon que pour les montres au quartz normales. 4) Remettre l'horloge à sa place.
2 Régulation de la mouture (M)
1) Abaisser le pivot de blocage 5 de la bague de régulation 4. 2) Tourner la bague 4 dans le sens des aiguilles d'une montre pour obtenir une mouture plus fine. 3) Tourner la bague 4 dans le sens contraire des aiguilles d'une montre pour obtenir une mouture plus grosse.
3 Régulation de la DOSE de café MOULU (m)
1) Tourner le pivot 7 à l'intérieur du doseur 8 dans le sens des aiguilles d'une montre (dose plus petite) ou dans le sens contraire (dose plus grande).
Mode d'emploi - utilisation
1) Contrôler que la manette de sélection café/cappuccino 9 soit en position de stop 21. 2) Allumer la machine en appuyant sur l'interrupteur général 1 en position ON. Le témoin 2 s'allume pour signaler la mise en fonction de la machine.
2 Mise en MARCHE (L-S-V)
1) Vérifier qu'il y a de l'eau dans la chaudière en regardant l'indicateur du niveau d'eau 14 (L-S) et dans le réservoir d'eau 8 (S-V); en cas contraire, rajouter de l'eau comme cela est indiqué aux paragraphes 2 ou 3 du chapitre "E PREMIÈRE MISE EN MARCHE DE LA MACHINE NEUVE". 2) Mettre la machine en marche en appuyant sur l'interrupteur général 1 : le témoin 3 s'allume. (Pour arrêter la machine, appuyer sur ce même interrupteur en sens inverse) 3) Attendre que la machine soit à la bonne pression indiquée par le manomètre 15 (L-S) et signalée par l'extinction du témoin 3. 4) Pour arriver plus facilement à la pression optimale, tourner la manette 5 et purger pendant quelques instants le circuit. Après quoi, placer de nouveau la manette en position normale/fermée. 5) Actionner le levier 9 jusqu'au moment où quelques gouttes d'eau s'écoulent du portefiltre 10 : ceci permettra au groupe de distribution (L) d'atteindre la température optimale.
Durant la phase d'atteinte de la pression optimale, la machine pourrait être légèrement bruyante ; ces bruits, dus à l'ébullition, s'estompent toutefois dès l'atteinte de la pression.
3 Preparation d'un café en poudre (n-l-s-v)
1) Monter sur le porte-filtre 10 le filtre pour une tasse 16 ou le filtre pour deux tasses 17 selon que l'on désire obtenir un seul café expresso ou deux simultanément. 2) Remplir le filtre de café en poudre en utilisant la cuillère de dosage 18. 3) Tasser le café en poudre dans le filtre au moyen du presse-café 19; la surface de café, une fois qu'il a été tassé, devra arriver à environ 1 cm sous le bord du filtre. 4) Mettre le porte-filtre à sa place et bien le bloquer en le tournant de la gauche vers la droite. 5) Placer selon le cas une tasse ou deux tasses sous les becs distributeurs du porte-filtre.
Pour faire un bon café expresso typique italien, c'est la mouture qui compte le plus : en effet, pour produire le meilleur café, le débit doit durer environ 25 secondes et la boisson doit avoir en moyenne un volume égal à 25 cc (touche café individuel court). Si la mouture est trop grosse, on obtiendra des cafés surchauffés et sans mousse ; si la mouture est trop fine, on obtiendra des cafés avec très peu de mousse. On obtient des cafés de bonne qualité en employant du café moulu frais et de grosseur uniforme (qui peut être obtenu seulement si le moulin-doseur possède des meules tranchantes) et dans la vente quantité (environ 7 grammes par dose). Il est important d'utiliser du café frais, parce que s'il n'est pas frais moulu, il perd rapidement ses qualités aromatiques et les substances grasses qu'il contient rancissent ; il est conseillé, par conséquent, de terminer le café avant le soir ou à la fermeture de l'établissement. Les tasses bien chaudes constituent un facteur primordial pour maintenir une expression de qualité.
4 Preparation d'un café en dosette (n-s-v)
La machine peut utiliser les dosettes en papier monodose en installant le kit spécial fourni par ELEKTRA.
1) Extraire une dosette de son emballage de protection et l'introduire dans le porte-filtre 10. 2) Mettre le porte-filtre 10 à sa place et bien le bloquer en le tournant de la gauche vers la droite. 3) Placer une tasse sous le bec distributeur du porte-filtre. 4) Une fois que les cafés ont été servis, enlever le porte-filtre 10 en le tournant dans le sens contraire des aiguilles d'une montre et jeter la dosette qui vient d'être utilisée; celle-ci peut être traitée comme déchet organique.
5 Débit de café (n)
1) Sélectionner la fonction café 22 en tournant la manette de sélection 9 dans le sens des aiguilles d'une montre. - À ce point, si les conditions de fonctionnement sont optimales pour un café parfait, la machine lance la distribution. - En cas contraire le témoin de signalisation d'attente 4 s'allume ; après quelques instants d'attente, c'est-à-dire après le temps nécessaire à la machine pour qu'elle puisse remplir ces conditions, la distribution est lancée automatiquement. 2) Une fois que la quantité de café souhaitée s'est écoulée dans la tasse, interrompre la distribution en sélectionnant la fonction stop 21 en tournant la manette de sélection 9 dans le sens contraire des aiguilles d'une montre. - La fonction café 22 est dotée de stop automatique après 40 secondes de distribution, utilisable pour obtenir des cafés longs. Pour la préparation du premier café, après avoir allumé la machine, il est recommandé de préchauffer le porte-filtre 10 en sélectionnant quelques instants la fonction café 22 avant de mettre le café en poudre ou la dosette.
6 Débit de café (l)
Actionner le levier 9, attendre et le relâcher seulement lorsque les premières gouttes de café se seront écoulé-es.
Le levier reviendra automatiquement à sa position première pendant l'écoulement du café. Pour une exécution parfaite, reprenez le levier et l'actionnez une autre fois avant qu'il arrive à la fin de sa course. Répétez l'opération tant que la quantité de café souhaitée ne s'est pas écoulée.
7 Débit de café (S-V)
1) Appuyer sur le bouton 4. 2) Une fois que la quantité de café souhaitée s'est écoulée dans les tasses, appuyer de nouveau sur le bouton 4 pour éteindre la distribution du café.
8 Preparation de cappuccino (n)
Vérifier que le cappuccinateur 11 soit bien resté immergé dans une carafe d'eau afin d'éviter que d'éventuels résidus de lait ne puissent avoir obstrué les orifices de début de la vapeur : cette opération est importante afin de garantir la sécurité de l'utilisateur.
Une faible quantité d'eau de condensation est naturellement produite au début de l'émission de vapeur : pour éviter que cette eau de condensation ne se mélange au lait et optimiser la qualité du cappuccino, faire s'échapper la vapeur quelques secondes.
1) Préparer un café expresso dans une tasse de cappuccino.
2) Immerger le cappuccinateur 11 dans un récipient de lait, haut et étroit, en veillant à ce que les deux orifices latéraux d'émission de la vapeur soient couverts.
- Ceci évitera d'avoir par la suite des projections durant le cycle automatique de la machine.
3) Sélectionner la fonction cappuccino 20 en tournant la manette 9 dans le sens contraire des aiguilles d'une montre.
- À ce point, si les conditions de fonctionnement sont optimal
- En cas contraire le témoin de signalisation d'attente 4 s'allume mplir ces conditions, la distribution est lancée automatiquement.
Durant la phase d'attente, il se produit un suintement naturel du porte-filtre 10, dû à l'expansion de l'eau en chaudière suite à l'augmentation de la température, nécessaire à la production de vapeur.
4) APRÈS avoir obtenu la quantité de mousse désirée et après atteinte de la température optimale du lait dans le récipient, interrompre la distribution en sélectionnant la fonction stop 21 en tournant la manette de sélection 9 dans le sens des aiguilles d'une montre.
- La fonction cappuccino 20 est dotée d'un stop automatique après 2 minutes de distribution, utilisable pour traiter de grandes quantités de lait.
5) Verser délicatement au moyen d'une cuillère une partie du lait chaud et une partie de mousse dans la tasse contenant le café, jusqu'à la remplir.
6) Pulvériser éventuellement du cacao pour garnir le cappuccino qui est prêt à être dégusté.
7) Immerger le cappuccinateur 11 dans une carafe d'eau de manière à ce que l'eau couvre les deux orifices latéraux de débit de la vapeur.
Sélectionner la fonction cappuccino 20 à l'aide de la manette 9 pendant quelques secondes, cette opération permet d'éviter que d'éventuels résidus de lait n'obstruent les orifices de débit de la vapeur.
9 Preparation de cappuccino, LAIT et AUTRES boissons CHAUES (l-s)
La machine est équipée d'un vaporisateur pour cappuccino, punch, chocolat chaud ou thé.
9.1 Cappuccino
1) Tourner la manette 5 du vaporisateur 6. Laisser s'écouler les condensats qui se sont éventuellement formés. Lorsque cette opération est terminée, tourner le bouton de la vapeur dans le sens inverse pour interrompre le flux de vapeur. 2) Introduire le bec de la vapeur 6 dans un récipient haut et étroit jusqu'à ce qu'il touche le fond ; tourner le bouton d'émission de la vapeur et régler le lait à la température souhaitée. 3) Baisser le récipient afin que le bec de vapeur arrive presque à la surface du lait puis soulever le récipient afin de plonger le bec dans le lait. Procéder ainsi de façon alternée plusieurs fois de suite. Effectuer cette opération quelques secondes de façon à mousser le lait. 4) Ajouter à un expresso allongé le lait chaud avec sa mousse.
9.2 Boissons chaudes
1) Tourner la manette 5 du vaporisateur 6. Laisser s'écouler les condensats qui se sont éventuellement formés. Lorsque cette opération est terminée, tourner le bouton de la vapeur dans le sens inverse pour interrompre le flux de vapeur. 2) Introduire le bec de la vapeur 6 dans un récipient haut et étroit jusqu'à ce qu'il touche le fond ; tourner le bouton d'émission de la vapeur et régler le lait à la température souhaitée.
10.1 Cappuccino
1) Appuyer sur le bouton de la vapeur 11 : le témoin de chauffe 3 s'allume. 2) Lorsque le témoin 3 s'éteint, tourner le bouton 5 du vaporisateur 6 pour faire évacuer la condensation qui s'est éventuellement formée. Lorsque cette opération est terminée, tourner le bouton de la vapeur dans le sens inverse pour interrompre le flux de vapeur. 3) Introduire le bec de la vapeur 6 dans un récipient haut et étroit jusqu'à ce qu'il touche le fond ; tourner le bouton d'émission de la vapeur et régler le lait à la température souhaitée. 4) Baisser le récipient afin que le bec de vapeur arrive presque à la surface du lait puis soulever le récipient afin de plonger le bec dans le lait. Procéder ainsi de façon alternée plusieurs fois de suite. Effectuer cette opération quelques secondes de façon à mousser le lait. 5) Tourner le bouton de la vapeur dans le sens inverse pour interrompre le flux de vapeur. 6) Appuyer sur le bouton de la vapeur 11 et le remettre en position de repos. 7) Appuyer sur le bouton de distribution du café 4 jusqu'à ce que quelques gouttes d'eau sortent du porte-filtre 10 afin de remplir de nouveau la chaudière avec de l'eau. 8) Ajouter à un expresso allongé le lait chaud avec sa mousse.
10.2 Boissons chaudes
1) Appuyer sur le bouton de la vapeur 11 : le témoin de chauffe 3 s'allume. 2) Lorsque le témoin 3 s'éteint, tourner le bouton 5 du vaporisateur 6 pour faire évacuer la condensation qui s'est éventuellement formée. Lorsque cette opération est terminée, tourner le bouton de la vapeur dans le sens inverse pour interrompre le flux de vapeur. 3) Introduire le bec de la vapeur 6 dans un récipient haut et étroit jusqu'à ce qu'il touche le fond ; tourner le bouton d'émission de la vapeur et régler le lait à la température souhaitée 4) Tourner le bouton de la vapeur dans le sens inverse pour interrompre le flux de vapeur. 5) Appuyer sur le bouton de la vapeur 11 et le remettre en position de repos. 6) Appuyer sur le bouton de distribution du café 4 jusqu'à ce que quelques gouttes d'eau sortent du porte-filtre 10 afin de remplir de nouveau la chaudière avec de l'eau.
11 Chauffage des TASSES (N-V)
Afin d'optimiser la préparation des cafés et des cappuccini, il est indispensable que toutes les parties en contact avec les liquides soient bien chaudes, notamment les tasses.
La machine est dotée d'une grille chauffante 6 (N) ou d'un compartiment chauffant 9 (V) qui atteint une température d'environ 50°C.
Il est conseillé d'y tenir toujours quelques tasses d'expresso et de cappuccino de façon qu'elles soient prêtes à l'emploi à tout instant.
12 Mouture du café (M)
1) Verser les grains de café dans la réserve à café 3. 2) Actionner l'interrupteur 1 jusqu'à obtention de la quantité de café moulu désirée. A Ne jamais remplir le doseur 8 au-delà des 2/3 de sa capacité. 3) Extraire les doses en tirant le levier 9 du doseur jusqu'en fin de course. Le laisser ensuite revenir à sa position première sans intervenir.
1 Nettoyage des filtres et porte-filtres (N-L-S-V)
Après chaque utilisation de la machine, il est recommandé de nettoyer la douchette et le joint du groupe distributeur avec un chiffon ou une éponge, puis rincer les filtres et les porte-filtres avec de l'eau bouillante afin de dissoudre les dépôts gras du café. Il est conseillé de laver l'intérieur des porte-filtres et des filtres de façon à éviter la formation d'incrustations et de dépôts de café qui, en se détachant lors de la phase de production du café, pourrait passer dans la tasse sous forme de marc.
1) Mettre une dose de détergent pour machine à café dans environ un demi-litre d'eau bouillante contenue dans un récipient résistant à la chaleur. 2) Laisser les filtres et les porte-filtres immergés dans cette solution pendant environ 20/30 minutes. 3) Ensuite, les rincer abondamment sous l'eau courante.
2 Nettoyage de la cuvette anti-goutte (N-L-S-V)
Vider et nettoyer régulièrement le bac collecteur de gouttes 13 afin d'éliminer les restes d'eau et de café:
1) Soulever la grille de support des tasses 12. 2) Extraire la cuvette anti-goutte 13 en la tirant vers le haut au moyen des supports prévus à cet effet. 3) Nettoyer la cuvette anti-goutte préférentiellement en lave-vaiselle, même si elle est en plastique. Si le nettoyage s'effectue à la main, veiller à ne pas utiliser d'éponges abrasives.
3 Nettoyage du réservoir d'eau (N)
Il est nécessaire de nettoyer régulièrement le réservoir d'eau 8 pour éliminer les incrustations et les dépôts dus à l'évaporation et à la stagnation de l'eau:
1) Éteindre la machine en plaçant l'interrupteur général 1 en position OFF et débranchez la fiche d'alimentation électrique. 2) Soulever la grille chauffante 6. 3) Dévisser la manette 5 et extraire le couvercle chauffant 7. 4) Extraire le réservoir d'eau 8 en le tirant vers le haut au moyen de la poignée prévue à cet effet. Il est possible d'extraire le réservoir avec l'eau qu'il contient sans risque de suintement grâce à la soupape qui se ferme automatiquement au moment de l'extraction. 5) Débrancher le fil électrique au réservoir à l'aide de la fiche ad hoc. 6) Nettoyer le réservoir préférawlement en lave-vaisselle. Si le nettoyage s'effectue à la main, veiller à ne pas utiliser d'éponges abrasives et à ne pas endommager la soupape qui se trouve au fond du réservoir. 7) Rebrancher le fil électrique au réservoir à l'aide de la fiche ad hoc. 8) Introduire de nouveau le réservoir dans la machine; celui-ci doit s'encastrer dans son logement sans qu'il soit besoin de forcer. 9) Remonter le couvercle 7 assurez-vous que l'extrémité la plus distante se trouve sous l'ergot de centrage situé dans le corps de la machine avant de positionner l'extrémité la plus proche. Ne forcez pas en le poussant vers le bas, ne jamais utiliser la vis 5 pour forcer le positionnement du couvercle. 10) Revisser fermement la vis 5. 11) Remettre la grille 6 en place.
4 Nettoyage du cappuccinateur (n)
Il est absolument nécessaire de nettoyer le cappuccinateur après chaque utilisation du lait et plus particulièrement dans le cas où il ne serait pas utilisé pendant longtemps, ou si le dispositif pour faire mousser le lait n'est pas resté immergé dans une carafe contenant de l'eau, comme conseillé dans les instructions ci-dessus.
1) Extraire la partie extérieure en la tirant vers le bas et en exerçant une légère rotation. 2) Dévisser la bague supérieure. 3) Enlever la partie intérieure en la tirant vers le bas. 4) Immerger le tout dans de l'eau tiède et nettoyer soigneusement tous les orifices de passage et toutes les surfaces afin d'éliminer les éventuels résidus de lait : il est indispensable que l'orifice situé sur l'extrémité inférieure soit libre/ouvert. 5) Au cours des opérations de remontage, il est nécessaire de contrôler que la bague supérieure soit parfaitement visée.
5 Nettoyage du vaporisateur (L-S-V)
Le vaporisateur 6, utilisé pour réchauffer les boissons, doit être nettoyé immédiatement après chaque usage pour éviter que des incrustations ne bouchent les orifices du vaporisateur et pour éviter d'altérer le goût de la boisson en phase de réchauffement avec le goût de celles qui ont été chauffées précédemment.
6 Nettoyage de la carrosserie (N-L-S-V-M)
Toutes les parties en aluminium, cuivre et laiton sont protégées par une peinture transparente : utiliser un simple chiffon humidifié non abrasif.
Éviter absolument d'utiliser de l'alcool ou des solvants sur les zones avec inscriptions ou vernis pour ne pas les endommager.
7 Maintenance et nettoyage (M)
1) Débrancher impérativement la fiche de la prise de courant. 2) Enlever les parties amovibles 2 - 3 - 6 de le moulin à café et les laver avec un produit lessiviel neutre dans beaucoup d'eau (ne jamais les laver en lave-vaiselle). 3) Contrôler qu'il n'y ait pas d'incrustations à l'intérieur du doseur 8. Le cas échéant, les éliminer à l'aide d'un pinceau et d'un chiffon tout à fait secs et les évacuer en actionnant le levier 9 du doseur. 4) Nettoyer les meules et leur logement avec un pinceau et un chiffon tout à fait secs.
La machine est équipée d'une horloge au quartz placée derrière la vitre 14.
2 AFFICHAGE DE LA PRESSION DANS LA CHAUDIÈRE (L-S)
Contrôler que la chaudière soit à la bonne pression en regardant le manomètre 15 : l'aiguille doit se trouver entre le repère vert et le repère rouge et le témoin de chauffe 3 doit s'éteindre lorsque la pression désirée est atteinte.
1 La machine NE chauffe PAS (N)
En cas de mise en fonction erronée de la machine sans avoir exécuté la procédure de remplissage du circuit hydraulique (voir le chapitre "E PREMIÈRE MISE EN MARCHÉ DE LA MACHINE NEUVE"), il est possible que le dispositif de protection de la résistance soit intervenu. Ce dispositif protège la résistance électrique chauffante contre tous dommages pour surchauffe de courte durée suite à un manque d'eau. Exécuter les opérations suivantes:
1) Effectuer ce qui est indiqué au chapitre "E PREMIÈRE MISE EN MARCHÉ DE LA MACHINE NEUVE". 2) Vérifier si la machine passe correctement en température : si cela ne se produit pas, éteindre la machine en plaçant l'interrupteur général 1 sur la position OFF et débrancher la fiche d'alimentation. 3) Enlever la grille chauffante 6. 4) Enlever le couvercle chauffant 7 en dévisant la vis 5. 5) Introduire un objet pointu dans l'orifice et appuyer sur le petit bouton sous-jacent. 6) Remettre en place le couvercle 7, la manette 5 et la grille 6. 7) Rebrancher la fiche et mettre en fonction la machine en plaçant l'interrupteur général 1 sur la position ON et vérifier qu'elle passe correctement en température : si cela ne se produit toujours pas, cela signifie que la résistance a été endommagée ; faire réparer la machine par un centre de service après-vente ELEKTRA.
2 La machine NE chauffe PAS (L-s)
En cas d'allumage ou d'utilisation erronés de la machine avec une quantité d'eau insuffisante dans la chaudière, il est possible que le dispositif de protection de la résistance se déclenche. Ce dispositif protège la résistance électrique chauffante contre tous dommages pour surchauffe de courte durée suite à un manque d'eau. Exécuter les opérations suivantes:
1) Effectuer ce qui est indiqué au chapitre "E PREMIÈRE MISE EN MARCHÉ DE LA MACHINE NEUVE". 2) Vérifier si la machine passe correctement en température: si cela ne se produit pas, éteindre la machine en plaçant l'interrupteur général 1 sur la position OFF et débrancher la fiche d'alimentation. 3) Introduire un objet pointu dans l'orifice et appuyer sur le petit bouton sous-jacent. 4) Rebrancher la fiche et mettre en fonction la machine en plaçant l'interrupteur général 1 sur la position ON et vérifier qu'elle passe correctement en température: si cela ne se produit toujours pas cela signifie que la résistance a été endommagée; faire réparer la machine par un centre de service après-vente ELEKTRA.
3 La machine NE chauffe PAS (v)
En cas d'allumage ou d'utilisation erronés de la machine avec une quantité d'eau insuffisante dans la chaudière, il est possible que le dispositif de protection de la résistance se déclenche. Ce dispositif protège la résistance électrique chauffante contre tous dommages pour surchauffe de courte durée suite à un manque d'eau. Exécuter les opérations suivantes:
1) Effectuer ce qui est indiqué au chapitre "E PREMIÈRE MISE EN MARCHÉ DE LA MACHINE NEUVE". 2) Vérifier si la machine passe correctement en température: si cela ne se produit pas, éteindre la machine en plaçant l'interrupteur général 1 sur la position OFF et débrancher la fiche d'alimentation. 3) Attendre quelques minutes avant la restauration du dispositif de protection de la résistance. 4) Rebrancher la fiche et mettre en fonction la machine en plaçant l'interrupteur général 1 sur la position ON et vérifier qu'elle passe correctement en température: si cela ne se produit toujours pas cela signifie que la résistance a été endommagée; faire réparer la machine par un centre de service après-vente ELEKTRA.
Dans ce cas, il est nécessaire de remplacer la batterie:
1) Tourner le verre de l'horloge 14 dans le sens des aiguilles d'une montre et l'extraire en le tirant vers soi. 2) Extraire l'horloge en la tirant vers soi. 3) Effectuer le remplacement de la pile mod. Sr626sw. 4) Remettre l'horloge à sa place en exerçant une pression de façon à la faire adhérer à la carrosserie. 5) Remettre le verre de l'horloge 14 à sa place et le tourner dans le sens contraire des aiguilles d'une montre jusqu'au déclic signalant qu'il est bien bloqué ; le verre de l'horloge 14 ne peut être inséré que dans une seule position. Veuillez veiller à aligner parfaitement les quatre ergots de centrage avec les encoches présentes dans le logement. N'exercez pas de force sur le verre pour le mettre en place.
5 Augmentation de la DUREE et du BRUIT de mouture (m)
Ce problème est dû à l'usure des meules qui, dans des conditions optimales, peuvent moudre environ 600 kg de café avant de devoir être remplacées. S'adresser à un centre d'Assistance ELEKTRA.
Élimination de l'appareil
La directive européenne 2002/96/CE (RAEE) relative aux déchets constitués d’équipements électriques et électroniques prévoit que ceux-ci ne doivent pas être éliminés avec la masse habituelle des déchets solides ménagers.
L'utilisateur devra au contraire confier l'appareil en fin de vie aux centres spécialisés de récolte différenciée de déchets électriques et électroniques ou le restituer au vendeur au moment de l'achat d'un appareil neuf de même type, à raison d'un par un.
Pour obtenir des informations sur les centres de récolte, l'utilisateur peut s'adresser au vendeur ou au service public responsable.
La récolte différenciée en vue du recyclage ultérieur de l'appareil, du traitement et de l'élimination de celui-ci dans le respect de l'environnement contribue à éviter des effets nocifs possibles sur l'environnement et sur la santé et favorise la réutilisation des matériaux composant l'appareil.
L'élimination abusive du produit de la part de l'utilisateur entraîne l'application de sanctions prévues par la législation en vigueur. Le symbole de la poubelle barrée signifie que le produit doit être éliminé selon les instructions fournies ci-dessus.
1 Homologation europeen (n-l-s-v-m)
Tous les modèles sont conformes aux directives européennes qui s'y appliquent et portent le symbole :
Ce marquage signifie que ces produits ont le droit d'être commercialisés directement dans tous les États membres de la Communauté européenne. Le marquage CE prévoit la réduction de la part du constructeur d'un livre technique que ELEKTRA met à disposition de sa clientèle pour tout type de contrôle technique.
Les produits sont conformes aux directives suivantes:
92/59/CE Sécurité générale
98/37/CE Construction des machines
02/95/CE Restriction d'utilisation de certaines substances dangereuses
02/96/CE Déchets d'équipements électriques et électroniques
73/23/CE Matériel électrique destiné à être employé dans certaines limites de tension
89/336/CE Compatibilityélectromagnétique
93/68/CE Sécurité électrique
2 Homologations amérindiennes (N-L-S-V)
Ces modèles sont conformes aux législations en vigueur aux États-Unis et au Canada et portent les numéros de file et de report suivants:
-UL E238582
Ces modèles portent les symboles :
COFFEE MAKER (86GT)
Ce modèle est homologué QAS pour l'Australie sous le numéro de fichier suivant:
- QAS TE 4945/1
Ces modèles portent les symboles :
QUALITY ASSURANCE SERVICES
4 Homologations sud-coreens (n)
Ce modèle est homologué KETI pour la Corée du Sud sous le numéro de fichier suivant:
- SGS 01.30.75.010
Ces modèles portent les symboles :
