MODE D'EMPLOI FA1504 FAGOR

• Consignes de sécurité ___________________________________

1 / INSTALLATION DE VOTRE APPAREIL

• Branchement électrique __________________________________ • Avant de brancher votre appareil ___________________________ • Protection de l’environnement _____________________________ • Recyclage ______________________________________________ • Description de l’appareil ___________________________________ • Inversion du sens d’ouverture des portes ____________________

2 / UTILISATION DE VOTRE APPAREIL

• Utilisation de la partie réfrigérateur _________________________ • Utilisation de la partie congélateur ou conservateur . . (selon modèle) ___________________________________________ • Sécurité alimentaire _____________________________________

3 / ENTRETIEN COURANT DE VOTRE APPAREIL

• Dégivrage ______________________________________________ • Nettoyage ______________________________________________ • Remplacement de l’ampoule _______________________________

4 / MESSAGES PARTICULIERS, INCIDENTS

• Problèmes de fonctionnement _____________________________

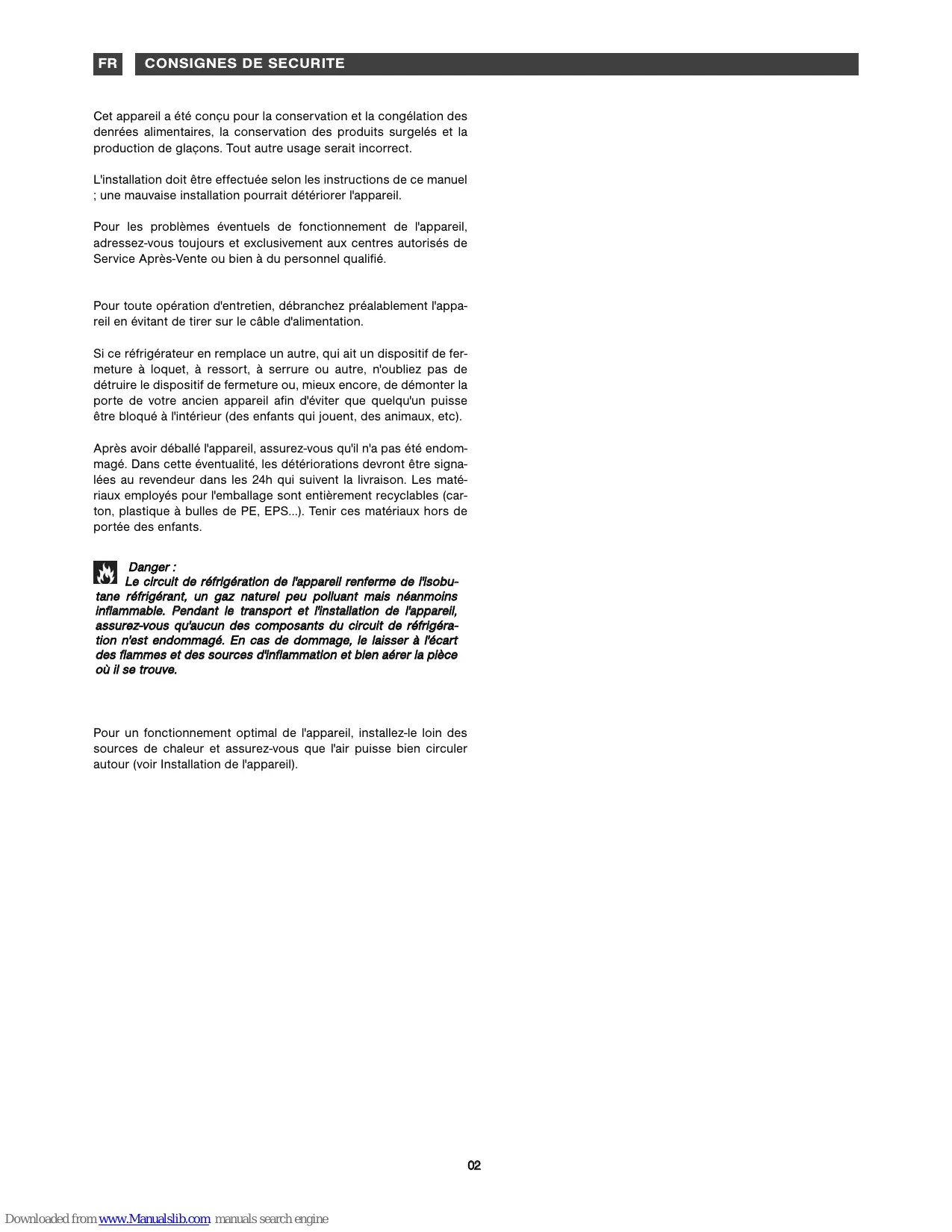

Cet appareil a été conçu pour la conservation et la congélation des denrées alimentaires, la conservation des produits surgelés et la production de glaçons. Tout autre usage serait incorrect.

L'installation doit être effectuée selon les instructions de ce manuel ; une mauvaise installation pourrait détériorer l'appareil. Pour les problèmes éventuels de fonctionnement de l'appareil, adressez-vous toujours et exclusivement aux centres autorisés de Service Après-Vente ou bien à du personnel qualifié.

Pour toute opération d'entretien, débranchez préalablement l'appareil en évitant de tirer sur le câble d'alimentation.

Si ce réfrigérateur en remplace un autre, qui ait un dispositif de fermeture à loquet, à ressort, à serrure ou autre, n'oubliez pas de détruire le dispositif de fermeture ou, mieux encore, de démonter la porte de votre ancien appareil afin d'éviter que quelqu'un puisse être bloqué à l'intérieur (des enfants qui jouent, des animaux, etc). Après avoir déballé l'appareil, assurez-vous qu'il n'a pas été endommagé. Dans cette éventualité, les détériorations devront être signalées au revendeur dans les 24h qui suivent la livraison. Les matériaux employés pour l'emballage sont entièrement recyclables (carton, plastique à bulles de PE, EPS…). Tenir ces matériaux hors de portée des enfants.

Le circuit de réfrigération de l'appareil renferme de l'isobutane réfrigérant, un gaz naturel peu polluant mais néanmoins inflammable. Pendant le transport et l'installation de l'appareil, assurez-vous qu'aucun des composants du circuit de réfrigération n'est endommagé. En cas de dommage, le laisser à l'écart des flammes et des sources d'inflammation et bien aérer la pièce où il se trouve.

Pour un fonctionnement optimal de l'appareil, installez-le loin des sources de chaleur et assurez-vous que l'air puisse bien circuler autour (voir Installation de l'appareil).

Avant de procéder à l'installation, lisez attentivement les consignes de sécurité, afin d'éviter certains inconvénients.

Cet appareil ne contient pas, dans son circuit réfrigérant et ses matières isolantes, de gaz réfrigérants nocifs à la couche d'ozone.

Il ne doit pas être mis au rebut avec les ordures urbaines et la ferraille afin d'éviter d'endommager le circuit réfrigérant, plus particulièrement à l'arrière de l'appareil. Contactez votre mairie afin de vous renseigner sur la collecte de ce type d'appareils.

Installez l'appareil dans une pièce sans humidité et bien aérée, loin de toute source de chaleur. Laissez une distance minimum de 10 cm entre le haut de l'appareil et un meuble au dessus. Si votre installation ne le permet pas, laissez 5 cm entre le haut de la carrosserie et tout autre meuble de cuisine fixé au mur, et un écart de 2,5 cm de chaque côté de l'appareil.

Si votre appareil doit être installé à côté d'un autre réfrigérateur ou congélateur, veillez à ne pas coller les deux appareils pour éviter la formation de condensation à l’extérieur.

RECYCLAGE Les matériaux d’emballage de cet appareil sont recyclables.

Participez à leur recyclage et contribuez ainsi à la protection de l’environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

La classe climatique de votre réfrigérateur est indiquée sur la plaque signalétique. Elle détermine le rang des températures ambiantes pour lequel l'unité frigorifique est conçue, en garantissant le bon fonctionnement de l'appareil.

N ST T Températures ambiantes

16° à 32° 16° à 38° 16° à 43° Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d’autres déchets. Le recyclage des appareils qu’organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d’équipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile. Nous vous remercions pour votre collaboration à la protection de l’environnement.

BRANCHEMENT ELECTRIQUE Caractéristiques de la prise : 220-240V avec prise de terre.

Evitez d'utiliser des adaptateurs ou des rallonges. Evitez que le câble soit en contact avec le compresseur. Evitez que le câble soit pris sous l'appareil. L'installation électrique de l'appareil est dotée d'une mise à la terre. Pour votre sécurité, connectez l'appareil à une prise de courant dotée d'une mise à la terre efficace (conformément aux normes en vigueur sur la sécurité de l'installation électrique). Le constructeur décline toute responsabilité pour les dommages qui auraient été causés par le manque de mise à la terre.

• Nettoyez l'intérieur du réfrigérateur à l'eau tiède additionnée de bicarbonate. Rincez et séchez soigneusement. • Attendez 2 heures avant la mise en fonctionnement pour assurer la stabilisation des lubrifiants du moto-compresseur.

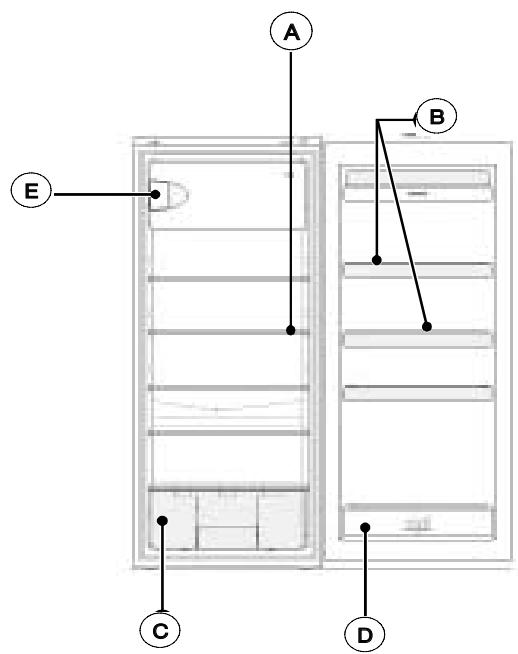

DESCRIPTION DE VOTRE APPAREIL

ll est possible de changer le sens d'ouverture de la porte :

L'appareil doit toujours être débranché lorsque vous procédez au changement du sens d'ouverture.

• Penchez l'appareil légèrement en arrière et calez-le dans cette position.

• Dévissez l'axe de la charnière inférieure, puis retirez la porte. Démontez la charnière inférieure et remontez-la du côté opposé. • Dévissez la charnière supérieure et remontez-la de l'autre côté. • Retirez de la porte le guide plastique de l’axe de la charnière supérieure et enfoncez-le dans le trou opposé après avoir oté le cache que vous placerez dans le trou libéré. • Emboitez la porte dans l'axe de la charnière supérieure et refermez-la. • Insérer l'axe de la charnière inférieure et vissez-le solidement. • Si votre appareil est équipé d'une poignée verticale, vous prendrez soin de la déplacer du côté opposé.

BB EE Il est également possible de changer le sens de la porte du compartiment conservateur . . :

• Entrouvrez la porte du compartiment .

• Dévissez le gond inférieur de la porte, et dégagez la porte. • Dévissez l'accroche de la porte et remontez-la de l'autre côté. • Déplacez le guide de l'axe supérieur de la porte dans le trou opposé. • Emboitez la porte dans le guide et maintenez le tout en revissant le gond inférieur.

D D MONTAGE DES POIGNEES DE PORTE

D Balconnet bouteilles E Compartiment . .

Les poignées se trouvent à l’intérieur du réfrigérateur.

Montez les poignées sur les portes en les positionnant en face des trous correspondants puis fixez-les à l’aide des vis fournies comme indiqué sur le schéma ci-dessous. Une fois les poignées en place, insérez les cache vis fournis dans les emplacements prévus à cet effet.

L’appareil se compose de 2 compartiments : un compartiment inférieur pour la réfrigération et la conservation d’aliments frais et un compartiment supérieur . . pour la conservation d’aliments surgelés pour un maximum de 2 semaines ou un compartiment supérieur pour la conservation d’aliments surgelés, la congélation d’aliments frais, ainsi que la fabrication de glaçons.

RETRAIT DU TOP AMOVIBLE

(selon modèle) Pour installer votre appareil sous un plan de travail, vous pourrez être amené à lui retirer son top.

L'appareil doit toujours être débranché lorsque vous procédez au retrait du top amovible.

• Retirez les deux vis situées à l’arrière du top. • Dégagez le top en le soulevant par l’arrière et en le faisant légèrement coulisser vers l’avant. 04

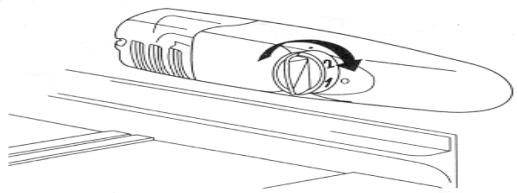

UTILISATION DE LA PARTIE REFRIGERATEUR Le thermostat, situé dans le réfrigérateur règle la température. Pour le régler, vous devez tourner la molette qui se trouve à droite de la cuve. Sur la position 0, l'appareil est éteint. Nous vous conseillons de choisir une position moyenne : 2 ou 3.

• Ne mettez pas dans le réfrigérateur des aliments chauds ou des liquides non bouchés. • N'introduisez JAMAIS de liquides volatiles, inflammables ou explosifs tels que dissolvants, alcools, acétone ou essence. Il y aurait un risque d'explosion. • Il convient d'envelopper les viandes et les poissons pour éviter les odeurs. • Laissez un espace suffisant entre les aliments pour permettre à l'air de bien circuler entre eux. De même, lors du rangement éviter de mettre les aliments en contact les uns avec les autres. • Ne faites pas entrer les aliments en contact avec la paroi froide du fond du réfrigérateur. Les clayettes disposent pour cela d'une butée. • La porte ne doit pas être laissée ouverte plus qu'il ne faut.

UTILISATION DU COMPARTIMENT CONGELATEUR

(selon modèle) Ce compartiment permet de conserver des aliments surgelés, de congeler des produits frais et de fabriquer des glaçons. Ne congelez pas une trop grosse quantité d'aliments à la fois, plus vite l'aliment est congelé, plus il conservera ses qualités. De même, veillez à bien emballer vos aliments avant la congélation, afin qu'ils conservent toute leur saveur et ne gâtent pas les autres produits. La durée de conservation des aliments surgelés ou congelés dépend du type d'aliments. Reportez vous aux instructions sur les emballages. Ne placez pas de bouteilles ou de canettes dans le compartiment conservateur. Elles peuvent éclater lorsque leur contenu gèle. Les boissons à forte teneur en carbonate peuvent même exploser ! Ne conservez JAMAIS de limonade, jus de fruit, bière, vin, champagne, etc dans le compartiment conservateurcongélateur.

UTILISATION DU COMPARTIMENT CONSERVATEUR . .

(selon modèle) Ce compartiment permet de conserver des aliments surgelés pendant un maximum de 2 semaines et de fabriquer des glaçons.

FR SECURITE ALIMENTAIRE (selon modèle)

Explication signalétique de la zone la plus froide.

Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigérateur, dont la température est

+ 4°C. Vous y rangerez viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base d'oeufs ou de crème, pâtes fraîches, pâte à tarte, pizza/quiches, produits frais et fromages au lait cru, légumes prêts à l'emploi vendus sous sachet plastique et plus généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une température de conservation + 4° C.

EE AA BB Indicateur de température :

FF Réglez votre thermostat

OK Zone la plus froide

Température correcte

C C L'indicateur de température permet de contrôler le bon fonctionnement de votre réfrigérateur.

GG L'indicateur présente la mention "OK" lorsque la zone la plus froide atteint une température moyenne de ± 4°C (4h après la mise en marche). Si la température est supérieure à + 4°C, l'indicateur reste noir. L'utilisateur doit alors faire baisser la température de son réfrigérateur en réglant son thermostat.

Une ouverture prolongée de la porte du réfrigérateur entraîne une hausse de la température interne. Afin de bien mesurer la température, la lecture de l'indicateur doit être effectuée dans les 30 secondes. De même, il y a lieu de prendre en considération que la température n'est pas totalement uniforme dans toute l'enceinte, raison pour laquelle il y a des zones appropriées pour chaque type d'aliment.

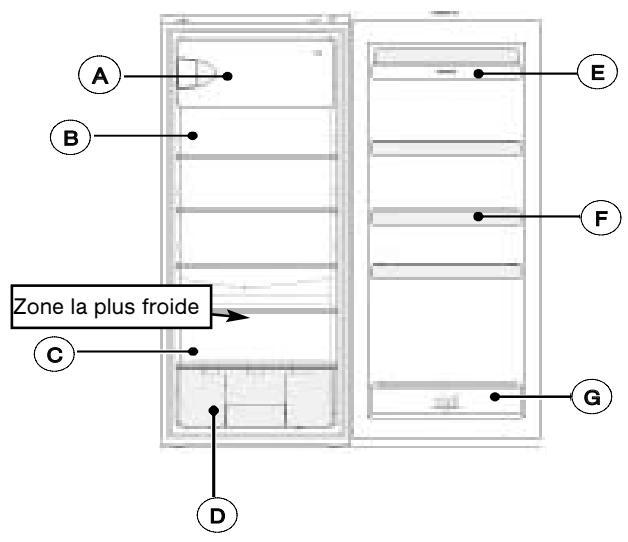

A Conservation d’aliments surgelés ou congélation

B Produits laitiers, fromage C Viandes, charcuterie, poissons D Fruits et légumes E Beurre et oeufs F Condiments G Boissons

Le système de dégivrage de votre réfrigérateur est automatique. La face arrière de l'appareil se couvre de givre lorsque le compre sse ur fo nc ti o nne e t dé gi vre l o rsque c e de rni e r e st é te i nt.

Lorsque le givre fond, l'eau s'évapore d'elle même.

Débranchez votre réfrigérateur avant de procéder au changement de l'ampoule.

• Retirez la grille. L'ampoule se trouve derrière le panneau du thermostat. • Retirez l'ampoule en la dévissant dans le sens contraire des aiguilles d'une montre.

Le compartiment ou . . doit toujours être dégivré lorsque la couche de givre a atteint une épaisseur de 4mm environ. Dans tous les cas, ce compartiment doit être dégivré au moins 1 fois par an.

• Placez une nouvelle ampoule de même puissance que la précédente.

Pour dégivrer, vous pouvez utiliser une raclette ou tout ustensile en plastique mais jamais un instrument métallique ou un appareil électrique.

• Remettez la grille, rebranchez l'appareil et rallumez-le.

Débranchez votre réfrigérateur avant de procéder au dégivrage.

• Emballez vos aliments congelés dans un sac congélation et tenez-les au frais. • Laissez la porte ouverte et épongez au fur et à mesure de la fonte. • Pour accélérer le processus de dégivrage, vous pouvez placer un récipient d'eau chaude dans le compartiment et fermer la porte. • Une fois le dégivrage terminé, procédez au nettoyage de votre appareil.

NETTOYAGE ET ENTRETIEN Débranchez votre réfrigérateur avant de procéder au nettoyage.

Nous vous recommandons de procéder régulièrement au nettoyage et à la désinfection de votre appareil. • Nettoyez l'intérieur à l'eau et au bicarbonate à l'aide d'une éponge ou d'une lavette, vous éviterez ainsi la formation de mauvaises odeurs. • N'utilisez en aucun cas du dissolvant ou du détergent abrasif, car ils pourraient endommager l'intérieur de votre appareil. Ne mettez pas non plus les accessoires intérieurs au lave-vaisselle. • Il est recommandé de passer un chiffon une fois par an sur le dos de l'appareil, car s'il est sale, le rendement du réfrigérateur diminue et la consommation augmente.

PROBLEMES DE FONCTIONNEMENT Il existe des bruits qui sont tout à fait normaux dans un réfrigérateur :

Le gaz réfrigérant peut produire un bouillonnement en circulant dans les circuits

Le compresseur peut produire des ronronnements qui peuvent s'accentuer au démarrage

Le "crac" produit par les dilatations et les contractions des matériaux utilisés

PROBLEME SOLUTION L'appareil ne fonctionne pas

Vérifiez que la fiche est bien connectée, que le fusible n'a pas fondu ou que le disjoncteur n'a pas sauté.

Le réfrigérateur vibre ou fait du bruit

Vérifiez qu'il est bien à niveau. Réglez les pieds.

Le réfrigérateur refroidit trop/pas assez

Vérifiez la position du thermostat et réglez-le sur une température plus adéquate.

L'ampoule du réfrigérateur ne s'allume pas

Vérifiez l'ampoule et changez-la le cas échéant. Si le problème persiste, vérifiez que votre appareil soit bien branché

Le compresseur ne redémarre pas après un changement de température

Cela est normal, le compresseur redémarre après un certain temps.

Il y a de l'eau sur le sol ou les clayettes

Le trou permettant l'évacuation des eaux de dégivrage doit être bouché. Débouchez-le à l'aide d'une aiguille à tricoter.

SERVICE D'ASSISTANCE TECHNIQUE Si vous avez déjà réalisé les vérifications indiquées et que votre problème persiste, NE REALISEZ AUCUNE REPARATION VOUSMEME. Mettez-vous en contact avec le Service d'Assistance Technique le plus proche.

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque.

Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série) : ces renseignements figurent sur votre certificat de garantie et sur la plaque signalétique.

PIECES D'ORIGINE : lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.
