MODE D'EMPLOI CEH90ST CONTINENTAL EDISON

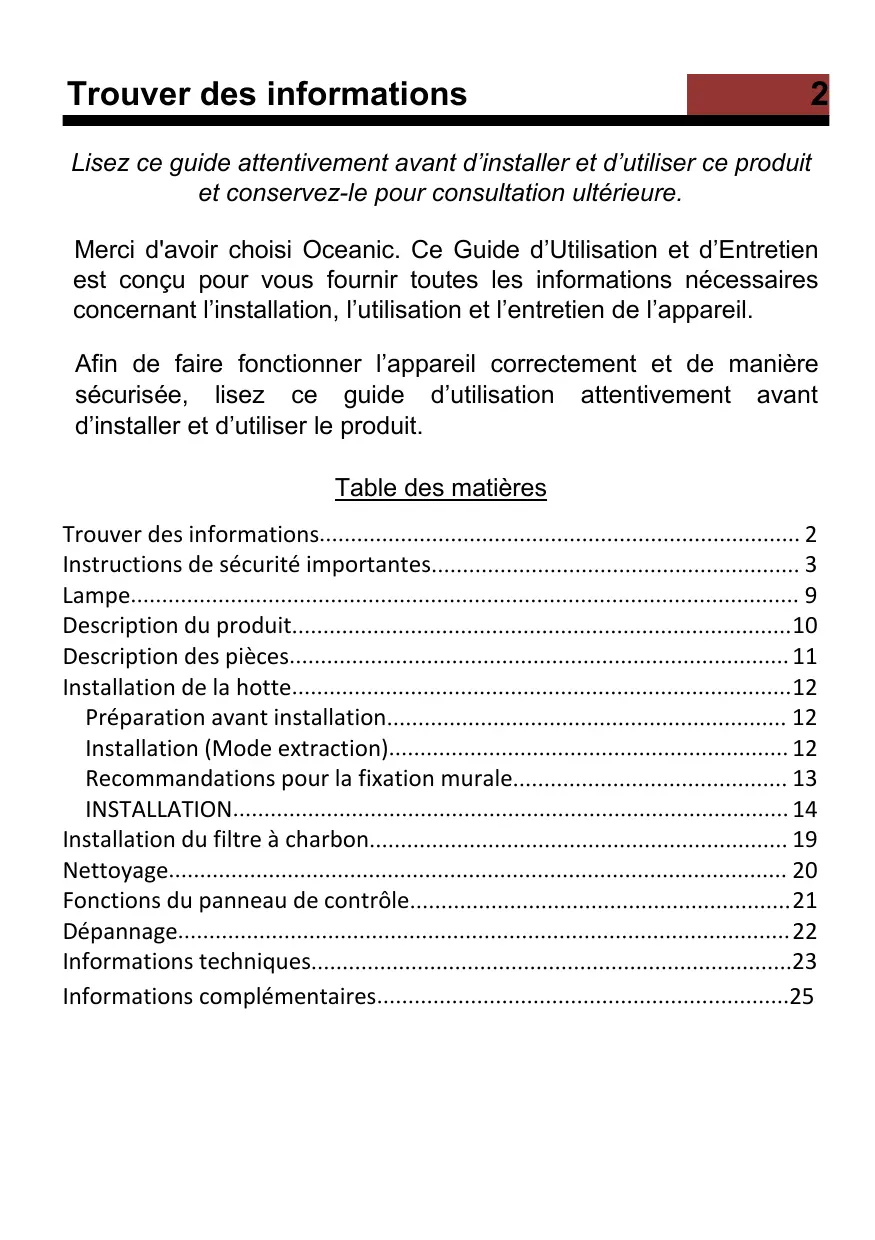

Table des matières Trouver des informations 2 Instructions de sécurité importantes 3 Lampe 9 Description du produit10 Description des pièces 11 Installation de la hotte12 Préparation avant installation 12 Installation (Mode extraction) 12 Recommandations pour la fixation murale 13 INSTALLATION 14 Installation du filtre à charbon 19 Nettoyage 20 Fonctions du panneau de contrôle21 Dépannage22 Informations techniques23 électriques, les précautions de sécurité essentielles doivent toujours être suivies, notamment les suivantes:  Ces instructions sont fournies dans l’intérêt de votre sécurité, lisez-les soigneusement avant d’installer ou d’utiliser cet appareil.  Cet appareil a été conçu pour être utilisé comme une hotte aspirante (l’évacuation de l’air à l’extérieur) ou une hotte filtrante (le recyclage de l’air à l’intérieur).  Tous les travaux d’installation doivent être effectués par une personne compétente ou un électricien qualifié.  Cet appareil doit être installé correctement par un personnel qualifié, en suivant strictement les instructions du fabricant.  ATTENTION : Les surfaces accessibles peuvent devenir chaudes pendant l’utilisation avec des appareils de cuisson.  Gardez les enfants éloignés de cet appareil.

 Vérifiez régulièrement la fiche et le câble d’alimentation pour déceler tout signe de détérioration éventuelle. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service aprèsvente ou des personnes de qualification similaire afin d’éviter un danger.

Instructions de sécurité importantes

 Ne pas utiliser d’aérosols à proximité immédiate de l’appareil.  Veillez à jeter le matériel d’emballage avec soin.  Nous vous recommandons également de prendre une particulière attention pendant l’utilisation et lors du nettoyage. Référez-vous aux instructions dans la section «NETTOYAGE ».  Ne pas utiliser un nettoyeur à vapeur.  L’appareil n’est pas destiné à être mis en fonctionnement au moyen d’une minuterie extérieure ou par un système de commande à distance séparée.

Instructions de sécurité importantes

Vérifiez également l'absence de perturbation avec la ventilation de la pièce lors de la présence d'appareils fonctionnant au gaz (chauffe-eau, gazinière,...). En cas de doute, utilisez la hotte en mode recyclage.  Une ventilation convenable de la pièce doit être prévue lorsque la hotte est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.  L’air ne doit pas être évacué par un conduit qui est utilisé pour évacuer les fumées des appareils fonctionnant au gaz ou à d’autres combustibles. Les règles concernant l'évacuation de l'air doivent être respectées.

Instructions de sécurité importantes

Eteignez l’appareil et débranchez-le de la prise de courant.

Branchez l’appareil de nouveau après une minute.  Afin d’éviter le risque d’incendie, nettoyez régulièrement le filtre métallique et surveillez constamment les casseroles contenant de l’huile chaude.  Ne pas flamber d'aliments sous la hotte de cuisine.  Ne pas utiliser l’appareil s’il montre des signes de dommages ou s’il est en état imparfait. Contactez le centre de service après-vente.  Lors de l’installation, toujours respectez les distances suivantes entre le dessus de la cuisinière ou de la plaque de cuisson et la partie la plus basse de la hotte aspirante Plaques à gaz: 800mm Plaques électriques: 700mm

Instructions de sécurité importantes

 MISE EN GARDE : Pour raison de sécurité, utilisez seulement des vis de même dimensions que celles indiquées.  MISE EN GARDE : Le non-respect des consignes d’installation peut entraîner des graves blessures.  MISE EN GARDE : Avant de brancher l’appareil, coupez l’électricité et vérifiez que l’alimentation électrique à votre domicile correspond à celle indiquée sur sa plaque signalétique. RISQUE DU CHOC ELECTRIQUE Le non-respect de ces instructions peut entraîner la mort, un incendie ou un choc électrique.

– Plage de tension : 12V – Dimensions: la

N'apportez aucune modification à l’appareil ou à son support de fixation sur le mur !

Avant d'installer l’appareil, vérifiez l’état du mur sur lequel il sera fixé : le mur doit être en bon état, il ne doit pas présenter de dommages (fissures, affaissement, humidité, …). Ne percez pas de trou à proximité d'anciens trous, même rebouchés Consultez impérativement un professionnel du bâtiment pour utiliser le système d'ancrage (vis, chevilles, …) approprié au matériau qui constitue votre mur, ainsi qu’au poids de l’appareil. Respectez le diamètre des vis de fixation indiqué dans la présente notice. Ne modifiez pas les trous destinés à fixer l’appareil ou son support de fixation sur le mur. Percez le mur à l'aide d'un foret de dimension adaptée au système d'ancrage. Retirez les débris et la poussière. Vérifiez régulièrement les points de fixation de l’appareil sur le mur. Resserrez-les si nécessaire.

Installation de la hotte

70cm minimum au-dessus de la table de cuisson.  Percez 3 trous (Φ8mm à adapter en fonction de vos chevilles) pour fixer le support. Vissez et serrez le support sur le mur avec les vis 3 Vis (ST4x30mm) et 3 chevilles (non fournies).

Installation de la hotte

 Installez à nouveau la cheminée inférieure sur l'appareil, puis vissez-la au mur à l’aide de 2 vis de diamètre Φ 4 mm et les chevilles (non fournies) correspondantes.

Installation de la hotte

 Retirez la cheminée supérieure puis percer des trous dans le mur  Replacez la cheminée supérieure à nouveau, puis fixez-la au mur à l'aide de 2 vis ST4x30mm.

Installation du filtre à charbon

Répétez la même de l'autre côté.

 Assurez-vous que les filtres sont correctement fixes. Dans le cas contraire, ils pourraient tomber et causer des dommages.  Lorsque des filtres à charbon sont utilisés, la puissance d'aspiration est diminuée.  Le filtre à charbon doit être remplacé au moins une fois par an en fonction de la fréquence d'utilisation de la hotte.

 Nettoyage mensuel pour filtre à graisse

ESSENTIEL: Nettoyer le filtre tous les mois peut prévenir tout risque d’incendie. Le filtre capte la graisse, la fumée et la poussière. Cela affecte donc directement l'efficacité de la hotte. S'il n'est pas nettoyé, les résidus de graisse (potentiellement inflammables) satureront le filtre. Nettoyez-le avec un détergent ménager.

Fonctions du panneau de contrôle

Pour augmenter la vitesse du moteur. Touche de diminution de la vitesse Pour diminuer la vitesse du ventilateur. Touche lumière Affichage numérique Affichage de la vitesse du moteur: "1" pour vitesse lente, "2" pour vitesse moyenne, "3" pour vitesse élevée.,"4" pour booster Minuterie rapide: Appuyez simultanément sur + et — pendant 1 s. L'affichage numérique clignote et le compte à rebours démarre pour 5 minutes. Après 5 minutes, le moteur et la lumière s'éteignent automatiquement et un bip sonore se fait entendre pendant 1 seconde.

Erreur L’ampoule est grillée Cordon d’alimentation débranché La turbine de ventilateur est coincée Le moteur n’est pas correctement fixé L’unité n’est pas correctement fixée sur le support Les filtres sont encrassés.

Eteignez l’appareil et faîtes intervenir un professionnel pour la réparation Faites remplacer l'ampoule par un professionnel Rebranchez le cordon d’alimentation Faîtes intervenir un professionnel pour la réparation Eteignez l’appareil et faîtes intervenir un professionnel pour la réparation Décrochez l’appareil et vérifiez l’installation et l’emplacement du support de fixation Nettoyez les filtres

SCHÉMA DE BRANCHEMENT ÉLECTRIQUE

Informations techniques

Puissance électrique à l'entrée mesurée au point de rendement maximal Puissance nominale du système d'éclairage

Classe d'efficacité de filtration des graisses

Consommation d'électricité mesuré en mode "arrêt" Niveau de puissance acoustique

Réglage le plus bas:56

(3) Ne pas oublier d'éteindre la lampe de la hotte de cuisine une fois la cuisson terminée.

(4) Ne pas oublier d'éteindre la hotte de cuisine une fois la cuisson terminée. Informations sur le démontage Ne pas démonter l'appareil d'une manière qui n'est pas indiquée dans le mode d'emploi. Cet appareil ne doit pas être démonté pas l'utilisateur. À la fin de son cycle de vie, l'appareil ne doit pas être mis au rebut avec les déchets ménagers. Pour des conseils sur le recyclage, veuillez contacter votre administration locale ou votre revendeur. DÉCHET RESPECTANT L’ENVIRONNEMENT Les équipements électriques et électroniques font l’objet d’une collecte sélective. Ne jetez pas les équipements électriques et électroniques usagés avec les déchets ménagers non triés, participez au contraire à leur collecte sélective. C'est pour cette raison que votre appareil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères L'utilisateur a le droit de déposer l'appareil dans des lieux publics de collecte procédant à un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d'autres applications. L'emballage est recyclable.
