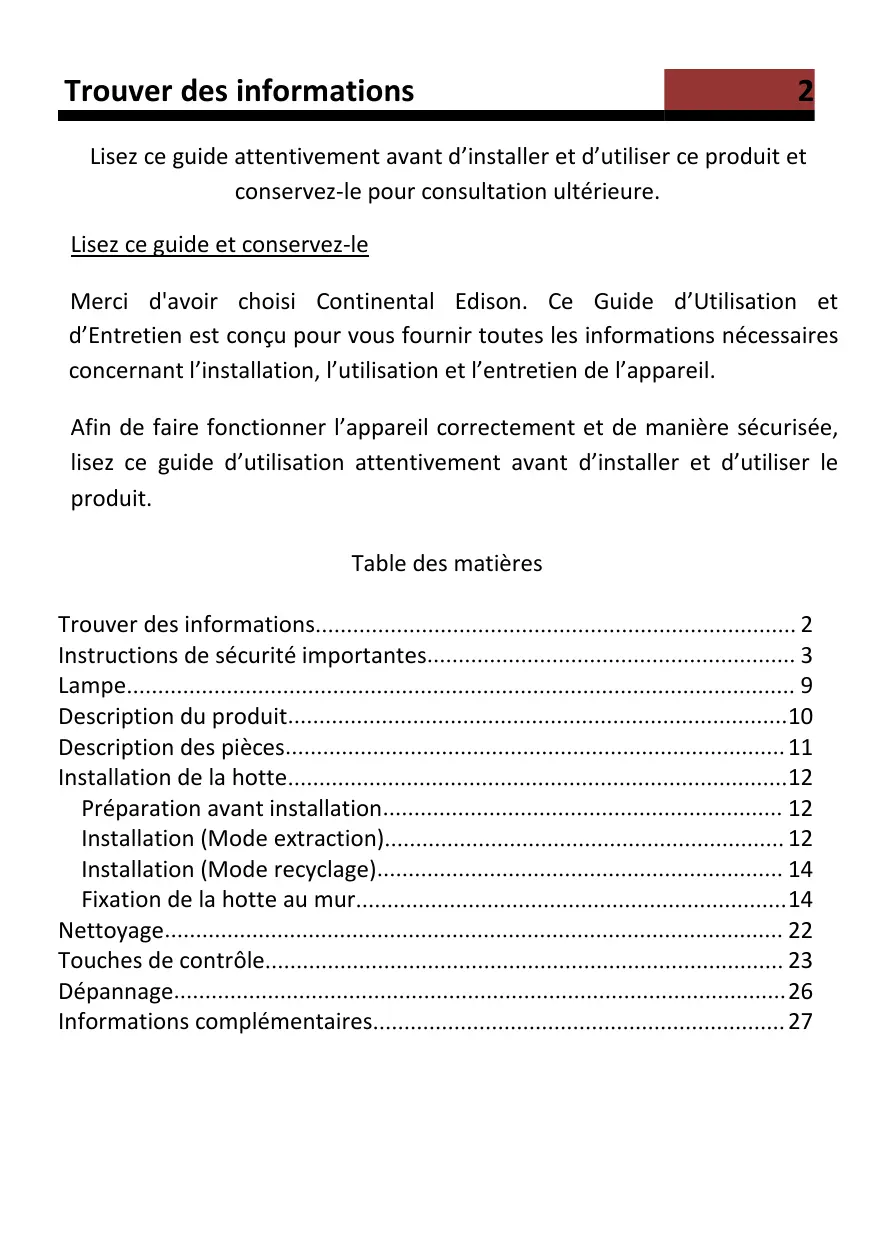

Lisez ce guide attentivement avant d’installer et d’utiliser ce produit et conservez-le pour consultation ultérieure. Lisez ce guide et conservez-le Merci d'avoir choisi Continental Edison. Ce Guide d’Utilisation et d’Entretien est conçu pour vous fournir toutes les informations nécessaires concernant l’installation, l’utilisation et l’entretien de l’appareil. Afin de faire fonctionner l’appareil correctement et de manière sécurisée, lisez ce guide d’utilisation attentivement avant d’installer et d’utiliser le produit. Table des matières Trouver des informations 2 Instructions de sécurité importantes 3 Lampe 9 Description du produit10 Description des pièces 11 Installation de la hotte12 Préparation avant installation 12 Installation (Mode extraction) 12 Installation (Mode recyclage) 14 Fixation de la hotte au mur14 Nettoyage 22 Touches de contrôle 23 Dépannage26 Informations complémentaires 27

Instructions de sécurité importantes

IMPORTANT: Conservez ce guide l'agence de contrôle électrique.

Lorsque vous utilisez les appareils électriques, les précautions de sécurité essentielles doivent toujours être suivies, notamment les suivantes:  Ces instructions sont fournies dans l’intérêt de votre sécurité, lisez-les soigneusement avant d’installer ou d’utiliser cet appareil.  Cet appareil a été conçu pour être utilisé comme une hotte aspirante (l’évacuation de l’air à l’extérieur) ou une hotte filtrante (le recyclage de l’air à l’intérieur).  Tous les travaux d’installation doivent être effectués par une personne compétente ou un électricien qualifié.  Cet appareil doit être installé correctement par un personnel qualifié, en suivant strictement les instructions du fabricant.  Les surfaces accessibles peuvent devenir chaudes pendant l’utilisation.  Gardez les enfants éloignés de cet appareil.

Instructions de sécurité importantes

 Il est fortement recommandé que cet appareil

soit tenu à l’écart des bébés et des jeunes enfants.  Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.  Vérifiez régulièrement la fiche et le câble d’alimentation pour déceler tout signe de détérioration éventuelle. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d’éviter un danger.

Instructions de sécurité importantes

 Ne pas laisser le câble d'alimentation toucher les 

parties chaudes de l’appareil. Afin d’éviter d’endommager le câble d’alimentation, assurez-vous qu’il n’est pas coincé en dessous de l’appareil ou dans l’appareil. Ne pas utiliser d’aérosols à proximité immédiate de l’appareil. Veillez à jeter le matériel d’emballage avec soin. Nous vous recommandons également de prendre une attention particulière pendant l’utilisation et lors du nettoyage. Référez-vous aux instructions dans la section «NETTOYAGE ». Ne pas utiliser un nettoyeur à vapeur.

Instructions de sécurité importantes

 MISE EN GARDE: Lors d'une utilisation en

extraction, référez-vous aux réglementations nationales sur les systèmes de ventilation des bâtiments. Ne reliez pas le tuyau d'évacuation à un système de ventilation de type VMC, à un conduit de fumée (cheminée, chaudière,...). Vérifiez également l'absence de perturbation avec la ventilation de la pièce lors de la présence d'appareils fonctionnant au gaz (chauffe-eau, gazinière,...). En cas de doute, utilisez la hotte en mode recyclage.  Une ventilation convenable de la pièce doit être prévue lorsque la hotte est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.  L’air ne doit pas être évacué par un conduit qui est utilisé pour évacuer les fumées des appareils fonctionnant au gaz ou à d’autres combustibles. Les règles concernant l'évacuation de l'air doivent être respectées.

Instructions de sécurité importantes

 MISE EN GARDE: L’appareil peut s’arrêter de

fonctionner lors d’une décharge électrostatique (par exemple, la foudre.) Cela ne comporte aucun risque de dommages. Eteignez l’appareil et débranchez-le de la prise de courant. Branchez l’appareil de nouveau après une minute. Afin d’éviter le risque d’incendie, nettoyez régulièrement le filtre métallique et surveillez constamment les casseroles contenant de l’huile chaude. Ne pas flamber d'aliments sous la hotte de cuisine. Ne pas utiliser l’appareil s’il montre des signes de dommages ou s’il est en état imparfait. Contactez le centre de service après-vente. Lors de l’installation, toujours respectez les distances suivantes entre le dessus de la cuisinière ou de la plaque de cuisson et la partie la plus basse de la hotte aspirante Plaques à gaz : 800mm Plaques électriques : 700mm

Instructions de sécurité importantes

 MISE EN GARDE: Avant de brancher l’appareil,

coupez l’électricité et vérifiez que l’alimentation électrique à votre domicile correspond à celle indiquée sur sa plaque signalétique.  MISE EN GARDE : Il y des risques du choc électrique et de l’incendie, si le nettoyage n’est pas effectué conformément aux instructions.  MISE EN GARDE : Pour raison de sécurité, utilisez seulement des vis de même dimensions que celles indiquées.  MISE EN GRADE : Le non-respect des consignes d’installation peut entraîner des graves blessures. RISQUE DU CHOC ELECTRIQUE Le non-respect de ces instructions peut entraîner la mort, un incendie ou un choc électrique.

Les ampoules disponibles, et les codes ILCOS D correspondants et les images de ces lampes : Utilisation dans une lampe de type (ou utilisation dans une lampe de type alternatif) DSS-1.5-S-120 (code ILCOS D respectant la norme IEC 61231). – Lampe à LED non remplaçable – Puissance maximale : 1.5W – Plage de tension : 12V – Dimensions:

Description du produit

Description des pièces

Cheminée inférieure (500mm)

Cheminée supérieure (500mm)

Support de la cheminée supérieure

Support de la cheminée inférieure

Préparation avant installation Retirez précautionneusement le carton. Portez des gants pour protéger vos mains des arêtes coupantes. Retirez le film de protection du produit avant de le mettre en service.

Installation (Mode extraction)

Si le mur comporte une ouverture donnant sur l’extérieur, votre hotte peut être raccordée comme indiqué sur le schéma ci-dessous au moyen de la gaine d’extraction fournie ou de n’importe quel conduit d’extraction approprié, par exemple une gaine flexible en aluminium ou constituée d’un autre matériau ininflammable dont le diamètre intérieur est inférieur à 150mm.

Installation de la hotte

Installation de la gaine :  Déterminez la position d'installation exacte de la hotte.  Planifiez le chemin du conduit d’extraction de l’air vers l’extérieur.  Veillez à ce que le chemin du conduit soit le plus court et rectiligne possible. Pour permettre une utilisation optimale, le conduit ne doit pas dépasser 2,50 m de long au total.  Le conduit doit donner directement sur l’extérieur, et ne doit pas donner sur un grenier, sous une maison, dans un garage ou dans un espace clos.  Les accessoires pour conduits (coudes, raccords et adaptateurs) réduisent le flux d’air.  Les coudes retournés et les profils en S ne permettent pas une extraction d’air efficace et ne sont donc pas recommandés.

Installation de la hotte

Installation (Mode recyclage) Si vous n'avez pas de sortie vers l'extérieur, le tuyau d'extraction n'est pas nécessaire, et les procédures d'installation sont identiques à celles décrites dans la section « Installation (Mode extraction) ».

Fixation de la hotte au mur Avant de procéder à l’installation, assurez-vous que l’appareil n'est pas branché sur une prise électrique.

La hotte doit être placée à 70cm minimum au-dessus de la table de cuisson

Installation de la hotte

Recommandations pour la fixation murale N'apportez aucune modification à l’appareil ou à son support de fixation sur le mur ! Avant d'installer l’appareil, vérifiez l’état du mur sur lequel il sera fixé : le mur doit être en bon état, il ne doit pas présenter de dommages (fissures, affaissement, humidité, …). Ne percez pas de trou à proximité d'anciens trous, même rebouchés Consultez impérativement un professionnel du bâtiment pour utiliser le système d'ancrage (vis, chevilles, …) approprié au matériau qui constitue votre mur, ainsi qu’au poids de l’appareil. Respectez le diamètre des vis de fixation indiqué dans la présente notice. Ne modifiez pas les trous destinés à fixer l’appareil ou son support de fixation sur le mur. Percez le mur à l'aide d'un foret de dimension adaptée au système d'ancrage. Retirez les débris et la poussière. Vérifiez régulièrement les points de fixation de l’appareil sur le mur. Resserrez-les si nécessaire.

Installation de la hotte

Positionnez la hotte à son emplacement à la hauteur désirée en respectant la hauteur minimale au-dessus de la plaque de cuisson. Marquez l'emplacement du support mural (trous placés entre 700 et 800 mm au-dessus du plan de travail). Retirez la hotte et positionnez le support mural afin de marquer les emplacements des trous sur le mur. Percez les 3 trous dans le mur pour y insérer le système de fixation adapté (vis ST4x30mm).

Accrochez la hotte dans les encoches du support mural.

Installation de la hotte

Une fois la hotte en place, repérez l'emplacement des 4 vis de fixation murale supplémentaire comme indiqué sur le schéma suivant. Retirez la hotte afin de percer le mur et d'installer les chevilles adaptées à votre mur. Fixez le corps de la hotte à l'aide de 4 vis de 4 mm de diamètre en utilisant des chevilles adaptée à votre mur.

Si le mode extraction est choisi, placez la gaine d’extraction d'air sur l’orifice de sortie d’air tel qu’illustré ci-contre.

Installation de la hotte

Fixez le support de cheminée inférieur sur la cheminée inférieure comme illustré.

Installez la cheminée inférieure dans l’appareil, puis marquez la position des trous sur le mur. Désinstallez la cheminée inférieure, puis percez des trous dans le mur : trou pour chevilles avec des vis de diamètre Φ4 mm

Installation de la hotte

Installez à nouveau la cheminée inférieure sur l'appareil, puis vissez-la au mur à l’aide de 2 vis de diamètre Φ 4 mm et les chevilles (non fournies) correspondantes.

Fixez le support de cheminée supérieur sur la cheminée supérieure avec 2 vis de 8mm. Tirez la cheminée supérieure vers le haut à la hauteur de la cible et marquez les emplacements des trous sur le mur.

Installation de la hotte

Retirez la cheminée supérieure puis percer des trous dans le mur Replacez la cheminée supérieure à nouveau, puis fixezla au mur à l'aide de 2 vis ST4x30mm.

Installation de la hotte

Positionnez le filtre à charbon actif dans le bloc et tournez-le dans le sens des aiguilles d’une montre. Faîtes pareil de l’autre côté. NOTE : Assurez-vous que le filtre est correctement enclenché. Autrement, il pourrait tomber, ce qui est dangereux. Quand le filtre à charbon actif est enclenché, la force d’aspiration baisse. Assurez-vous que les filtres sont bien enclenchés pour éviter qu'il ne tombe et risque de causer des dommages. Les filtres à charbons doivent être remplacés au moins 1 fois par an, voir plus souvent en cas d'utilisation intense.

Attention! Avant le nettoyage, éteignez l’appareil et débranchez-le. En mode veille, appuyez sur pendant 3 secondes pour ouvrir la vitre sans allumer l'aspiration ou l'éclairage. Pour refermer la vitre, appuyez sur pendant 3 secondes. • Nettoyage régulier Utilisez un chiffon doux imbibé d'eau tiède savonneuse tiède ou de détergent ménager. N'utilisez jamais de tampons métalliques, de produits chimiques, de matériaux abrasifs ou de brosses dures pour nettoyer l'unité. • Nettoyage mensuel pour filtre à graisse ESSENTIEL: Nettoyer le filtre tous les mois peut prévenir tout risque d’incendie. Le filtre capte la graisse, la fumée et la poussière. Cela affecte donc directement l'efficacité de la hotte. S'il n'est pas nettoyé, les résidus de graisse (potentiellement inflammables) satureront le filtre. Nettoyez-le avec un détergent ménager.

Note: 1. Avant l'utilisation de la télécommande, retirez le film plastique de protection de la pile. Pile CR2032 3V fournie. 2. Veuillez déposer les piles usagées dans des points de collecte des piles. MODE VEILLE Après avoir branché l’appareil, le voyant la hotte est en mode veille.

Bouton “ON / OFF”: En mode veille, appuyez sur et la vitre s’ouvrira. Les boutons et le panneau d’affichage s’allumeront. La hotte est prête à fonctionner. Par défaut, la hotte est réglée sur l’aspiration minimale, éclairage éteint. Ceci est valable également lorsque vous utilisez la télécommande. Lorsque vous mettrez à nouveau la hotte en marche après une première utilisation, celle-ci fonctionnera avec les réglages utilisés précédemment.

Touches de contrôle Lorsque la hotte est en fonctionnement, lorsque vous appuyez sur une fois, l’aspiration sera stoppée et l’éclairage restera actif. Si vous appuyez et maintenez 3 secondes, la hotte sera en mode veille : aspiration, éclairage désactivés et le vitre se fermera. Bouton “VITESSE”: Bouton pour modifier la vitesse du moteur. 1 appui active l’aspiration basse, un deuxième l’aspiration moyenne et un troisième l’aspiration maximale. Si vous appuyez à nouveau, l’aspiration revient en position basse. Bouton “Lumière”: Bouton Marche/Arrêt de l’éclairage. REGLAGE DE L’HORLOGE En mode veille, appuyez sur + & simultanément en maintenant 1 seconde. "88:88" clignote. Dans cet état: Appuyez sur pour changer les heures ou les minutes. Appuyez sur pour diminuer Appuyez sur pour augmenter Si vous appuyez sur + ou si aucune opération de réglage de l’horloge n’est activée pendant 5 secondes, le nouvel affichage de l’horloge est sauvegardé automatiquement.

PROGRAMMATION AUTOMATIQUE DE L’ARRET DE LA HOTTE Lorsque la hotte est en fonctionnement, appuyez sur + simultanément en maintenant 1 seconde. "00:00" clignote. Dans cet état: Appuyez sur pour augmenter de 15 minutes Appuyez sur pour une baisser de 1 minute. Appuyez sur augmenter de 1 minute. Si vous appuyez sur + ou si aucune opération de réglage n’est activée pendant 10 secondes, le compte à rebours commencera automatiquement et l'écran affichera le temps restant. Lorsque le temps est écoulé, l’aspiration et l’éclairage seront désactivés automatiquement. La hotte sera en mode veille (mais la fenêtre ne sera pas fermée). AFFICHAGE LCD

1.Le symbole tourne quand l’aspiration fonctionne 2.Affichage de l'heure 3.Eclairage 4.Entretien. Il apparaît lorsque la durée d’utilisation totale a atteint 14 heures depuis à la première utilisation. 5.Vitesse d’aspiration

Dépannage Erreur Lumière allumée mais aucune ventilation Aucune lumière, aucune ventilation

Forte vibration de la hotte

Faible puissance d’aspiration

26 Cause La turbine de ventilateur est coincée Le moteur est endommagé L’ampoule est grillée Cordon d’alimentation débranché La turbine de ventilateur est coincée Le moteur n’est pas correctement fixé L’unité n’est pas correctement fixée sur le support Les filtres sont encrassés.

SCHÉMA DE BRANCHEMENT

ÉLECTRIQUE Solution Eteignez l’appareil et faîtes intervenir un professionnel pour la réparation Faites remplacer l'ampoule par un professionnel Rebranchez le cordon d’alimentation Faîtes intervenir un professionnel pour la réparation Eteignez l’appareil et faîtes intervenir un professionnel pour la réparation Décrochez l’appareil et vérifiez l’installation et l’emplacement du support de fixation Nettoyez les filtres

Informations techniques Identification des modèles Consommation d'énergie annuelle Classe d'efficacité énergétique Facteur d'accroissement dans le temps Efficacité fluidodynamique Classe d'efficacité fluidodynamique Indice d'efficacité énergétique Débit d'air mesuré au point de rendement maximal Pression d'air mesurée au point de rendement maximal Débit d'air maximal Puissance électrique à l'entrée mesurée au point de rendement maximal Puissance nominale du système d'éclairage Eclairement moyen du système d'éclairage sur la surface de cuisson Efficacité lumineuse Classe d'efficacité lumineuse Efficacité de filtration des graisses Classe d'efficacité de filtration des graisses Consommation d'électricité mesurée en mode "veille" Niveau de puissance acoustique

27 Symbole AEChotte f FDEhotte EEIhotte

dB La méthode de mesure et de calcul du tableau ci-dessus est conforme au règlement de la Commission (UE) N° 65/2014 et 66/2014.

Informations complémentaires

CONTINENTAL EDISON 120-126 quai de Bacalan CS11584 33000 Bordeaux

Importé par A.M.C. 123 quai Jules Guesde 94400 Vitry sur Seine

Informations complémentaires

Les recommandations suivantes précisent comment réduire l'impact environnemental global du processus de cuisson. (1) Installer la hotte de cuisson à un endroit approprié disposant d'une bonne ventilation. (2) Nettoyer la hotte de cuisson régulièrement afin que rien ne bloque l'air. (3) Ne pas oublier d'éteindre la lampe de la hotte de cuisine une fois la cuisson terminée. (4) Ne pas oublier d'éteindre la hotte de cuisine une fois la cuisson terminée.

Informations sur le démontage

Ne pas démonter l'appareil d'une manière qui n'est pas indiquée dans le mode d'emploi. Cet appareil ne doit pas être démonté pas l'utilisateur. À la fin de son cycle de vie, l'appareil ne doit pas être mis au rebut avec les déchets ménagers. Pour des conseils sur le recyclage, veuillez contacter votre administration locale ou votre revendeur.

DÉCHET RESPECTANT L’ENVIRONNEMENT Les équipements électriques et électroniques font l’objet d’une collecte sélective. Ne jetez pas les équipements électriques et électroniques usagés avec les déchets ménagers non triés, participez au contraire à leur collecte sélective. C'est pour cette raison que votre appareil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères L'utilisateur a le droit de déposer l'appareil dans des lieux publics de collecte procédant un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d'autres applications. L'emballage est recyclable.
