HIDDEN - HIDDEN GLASS - Hotte de cuisine ELICA - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil HIDDEN - HIDDEN GLASS ELICA au format PDF.
| Type de produit | Hotte de cuisine |
| Marque | ELICA |
| Modèle | HIDDEN - HIDDEN GLASS |
| Dimensions | Largeur : 60 cm ou 90 cm (selon modèle) |
| Alimentation électrique | 220-240 V ~ 50/60 Hz |
| Type d'installation | Version évacuation extérieure ou recyclage avec filtre à charbon |
| Distance minimale de sécurité | 50 cm pour cuisinières électriques, 65 cm pour gaz ou mixtes |
| Commandes | Électroniques à touches (marche/arrêt, vitesse, temporisation) |
| Nombre de vitesses | 4 (vitesse 1, 2, 3 et intensive temporisée) |
| Fonction temporisation | Oui, réglable (20 min en vitesse 1, 15 min en vitesse 2, 10 min en vitesse 3, 5 min en vitesse intensive) |
| Éclairage | LED (longue durée, économie d'énergie) |
| Filtre anti-graisse | Métallique, lavable au lave-vaisselle (nettoyage mensuel recommandé) |
| Filtre à charbon | Optionnel, pour version recyclage (remplacement tous les 4 mois max) |
| Signal de saturation filtres | Anti-graisse : voyant après 40h ; charbon : clignotement après 160h |
| Alarme de température | Oui, active la vitesse 3 en cas de surchauffe |
| Entretien du panneau d'aspiration | Nettoyer avec un chiffon humide et détergent neutre, ne pas utiliser d'alcool ni d'abrasifs |
| Remplacement des lampes | LED intégrées, contacter le service après-vente |
| Matériaux | Acier inoxydable, verre (selon modèle HIDDEN GLASS) |
| Utilisation prévue | Domestique et analogues (cuisines de magasins, bureaux, etc.) |
| Conformité | EN/IEC 60335, EN/IEC 61591, directives européennes |
FOIRE AUX QUESTIONS - HIDDEN - HIDDEN GLASS ELICA
Questions des utilisateurs sur HIDDEN - HIDDEN GLASS ELICA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte de cuisine au format PDF gratuitement ! Retrouvez votre notice HIDDEN - HIDDEN GLASS - ELICA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HIDDEN - HIDDEN GLASS de la marque ELICA.
MODE D'EMPLOI HIDDEN - HIDDEN GLASS ELICA
Instructions de montage et mode d'emploi
Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non-observation des instructions de la présente notice. Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que:
- des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels;
- des fermes;
- l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel;
- des environnements du type chambre d'hôtes.
La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.
Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il reste avec le produit. Lire attentivement les instructions: il y a d'importantes informations sur l'installation, sur l'emploi et sur la sécurité. Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation. Avant d'installer l'appareil, vérifie qu'il n'y a aucune composant endommagé. Sinon, contactez votre revendeur et ne pas continuer l'installation.
Note: les pièces indiquées avec le symbole “ (^*) ” sont des accessoires optionnels qui sont fournies uniquement avec certains modèles ou des pièces non fournies qui doivent être achetées.
Installation
La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes.
Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.
Branchement électrique
La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.
Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.
ATTENTION! Si le cable d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
Attention
Avant toute opération de nettoyage ou d'entretien, débranchez l'alimentation électrique en retirant la fiche ou en coupant l'interrupteur général.

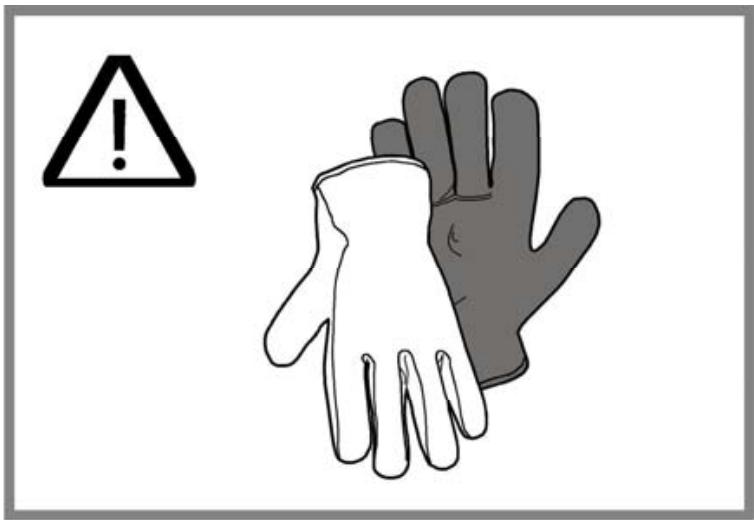

Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillées ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil.
Le nettoyage et l'entretien par l'utilisateur ne doit pas être effectué par des enfants sans surveillance.
La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres appareils fonctionnant au gaz ou autres combustibles.
La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS) ; cela devrait se faire en conformité avec les instructions d'entretien. Le non-respect des instructions expressément fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.
Ne pas flamber d'aliments sous la hotte.
L'utilisation d'une flamme nue est dommageable pour les filtres et peut causer un incendie, par conséquent, elles doivent être évitées de toute façon.
La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prend pas feu.
AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.
Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifique dans la section remplacement/maintenance lampe dans ce manuel.
Attention! Ne pas brancher l'appareil au réseau électrique avant que l'installation soit complètement terminée. En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locaux.
L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.
Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un événementuel risque de choc électrique est possible.
N'utilise jamais la hotte sans la grille montée correctement!
La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.

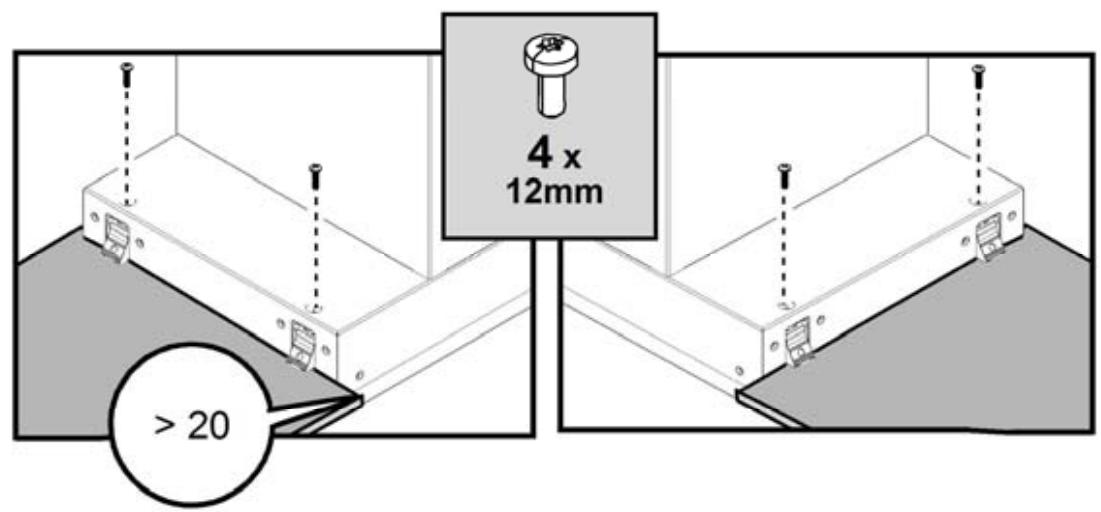

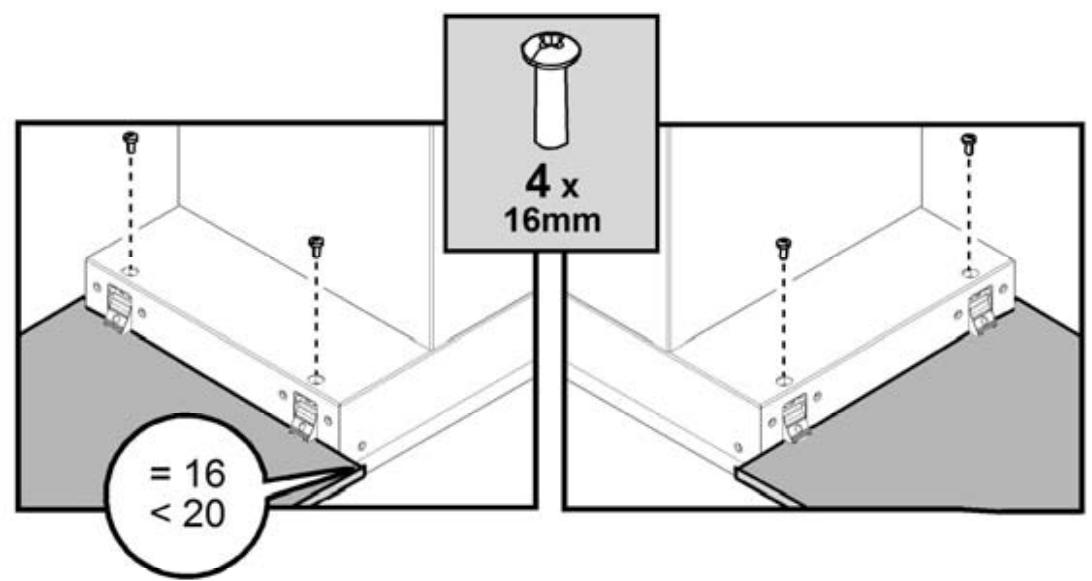

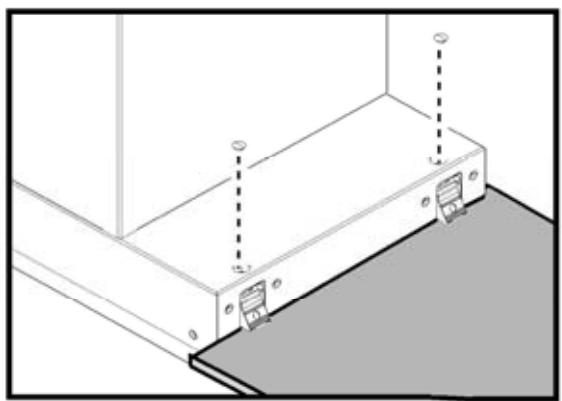

Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, achetez le type correct de vis.
Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation. En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.
ATTENTION! Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.
Ne pas mettre en marche au moyen d’un programmateur, d’une minuterie, ou d’un système de commande à distance séparé ou tout autre dispositif qui met l’appareil sous tension automatiquement.
Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).
En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.
Attention
Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
Appareil conçu, testé et fabriqué conformément aux normes suivantes :
- Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31; EN/IEC 62233.
- Performances: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtré(s) au charbon lorsque cela est nécessaire afin deMAINTRIN une réduction efficace des odeurs. Nettoyer le(s) filtrés àGRAISSSE lorsque cela est nécessaire afin de MAINTRIN un filtrage efficace des graisses.
Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.
ATTENTION! Ne pas installer les vis et les éléments de fixation conformément à ces instructions peut entraîner des risques électriques.

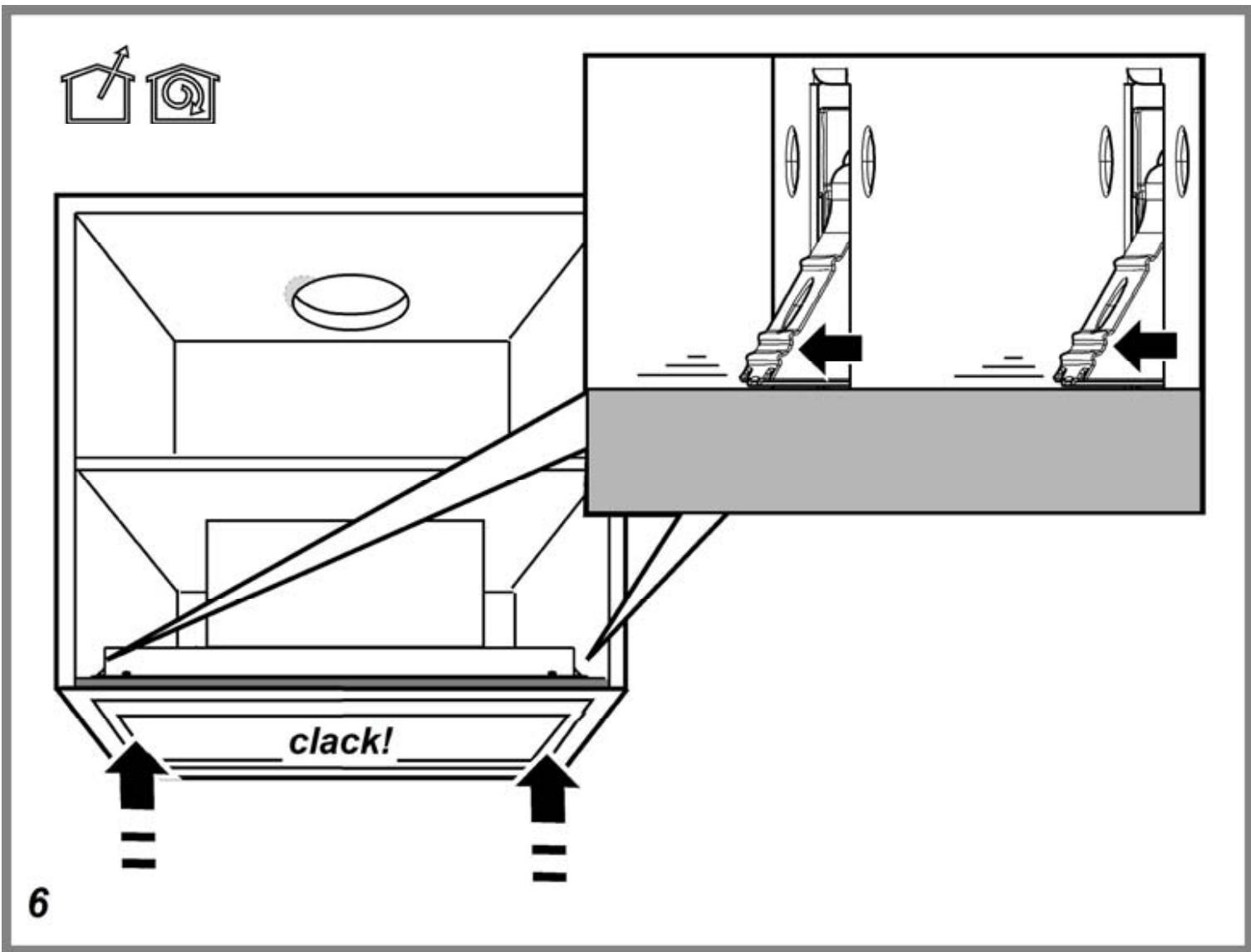

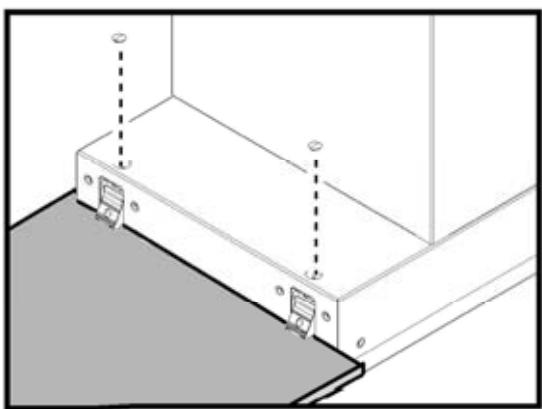

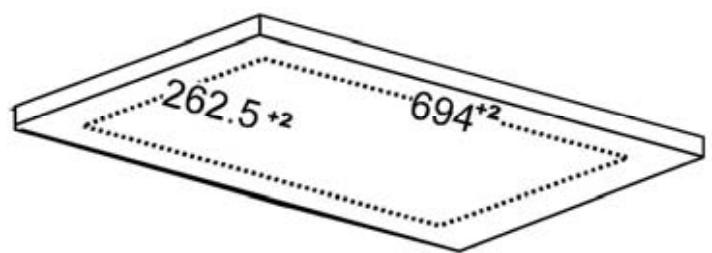

60cm
90cm
3b 3a
Utilisation

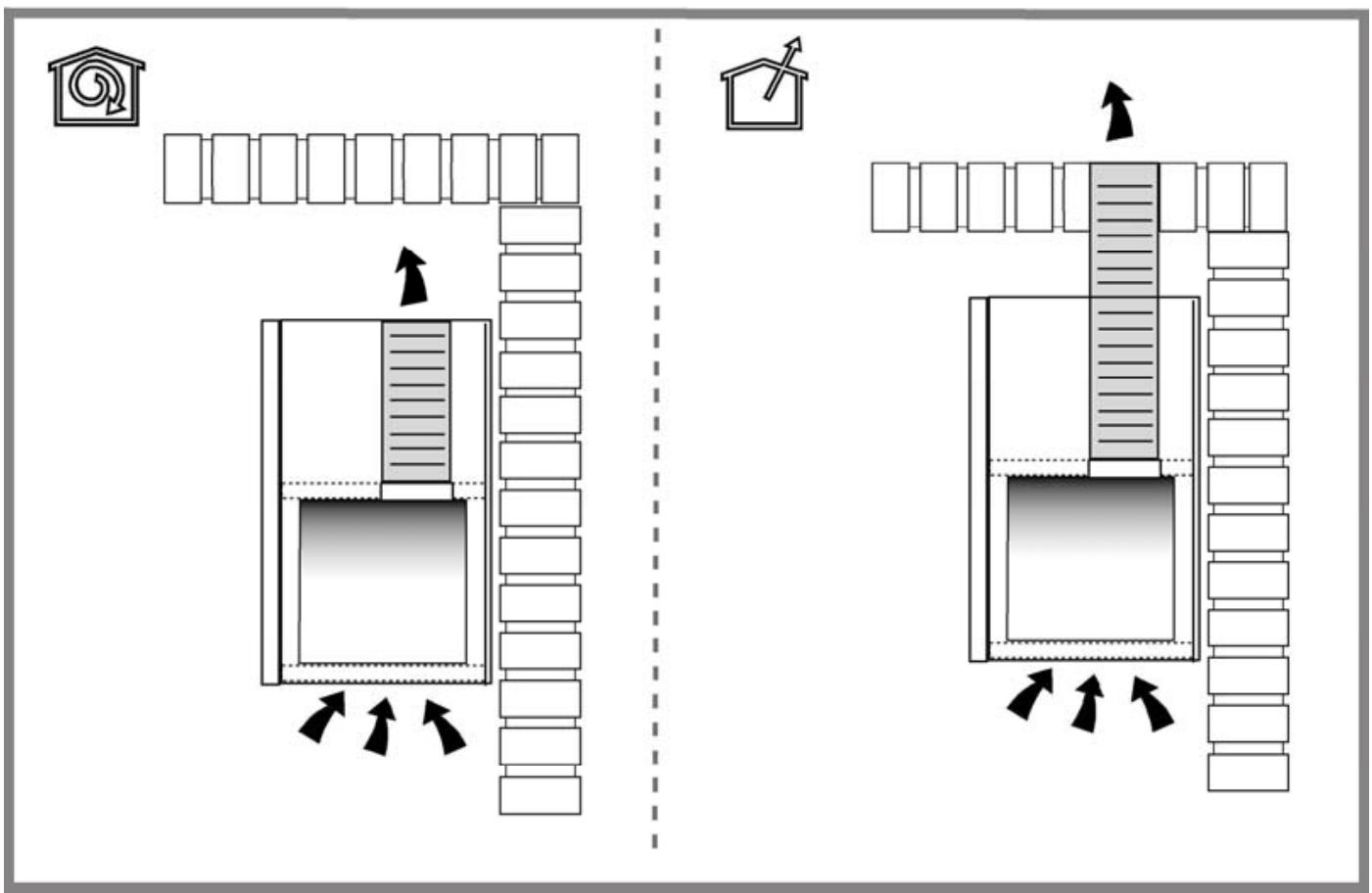

La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur.

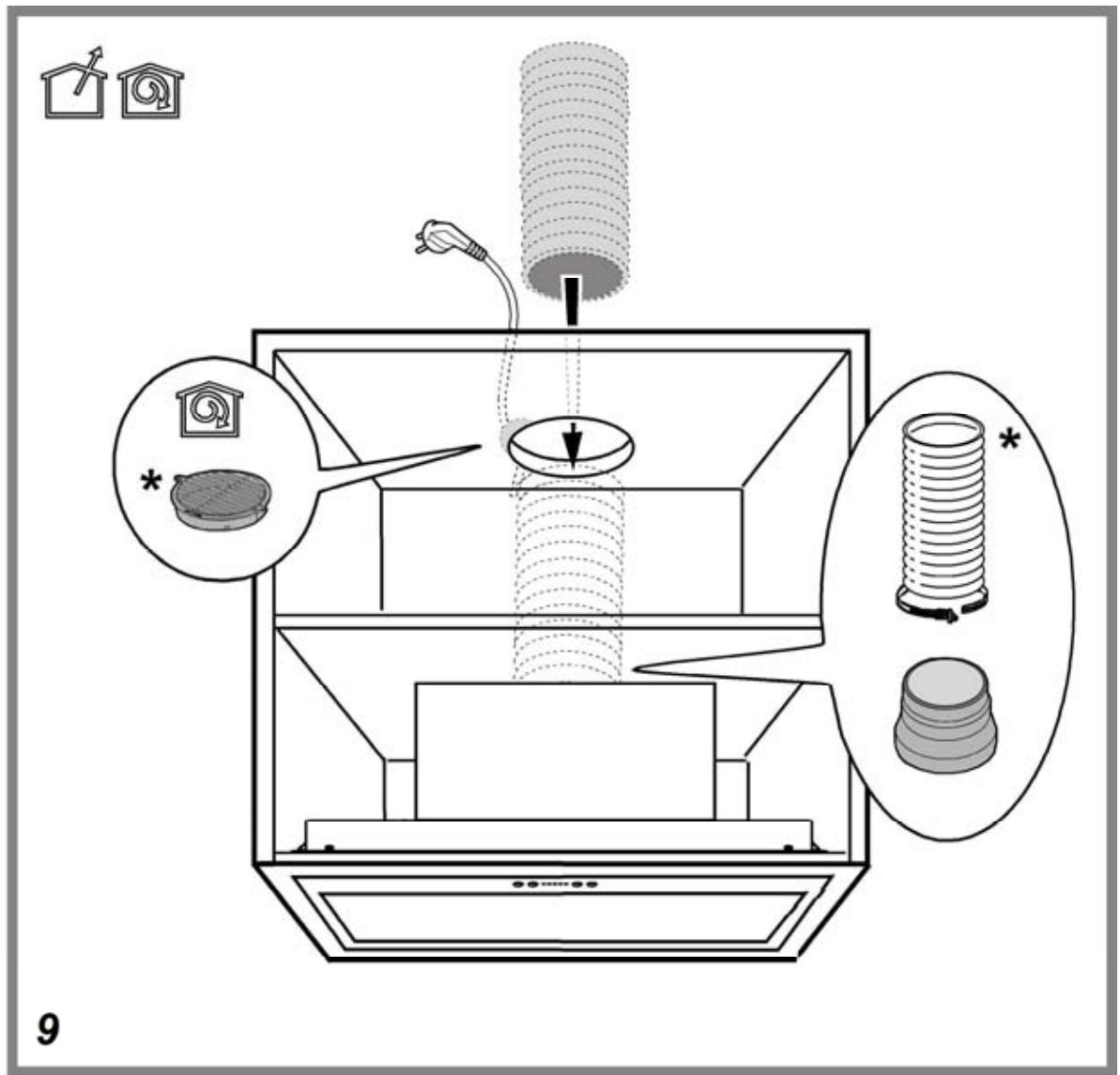

Version d'évacuation extérieure
Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.
Attention!
Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

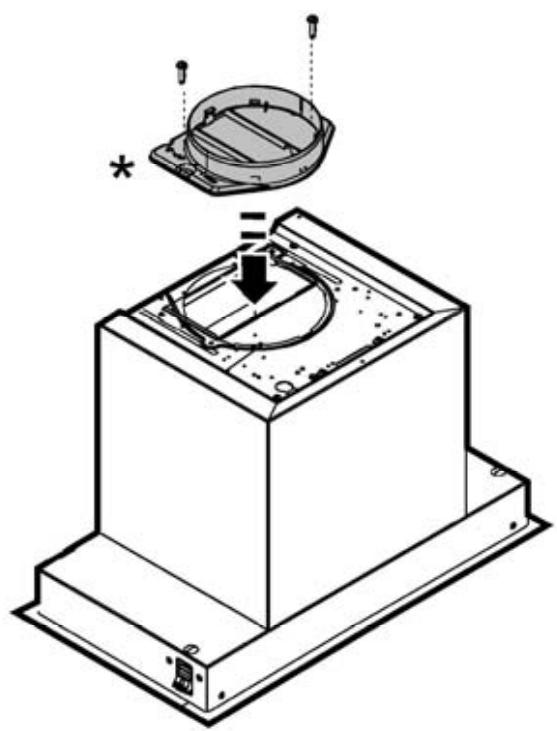

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.
Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

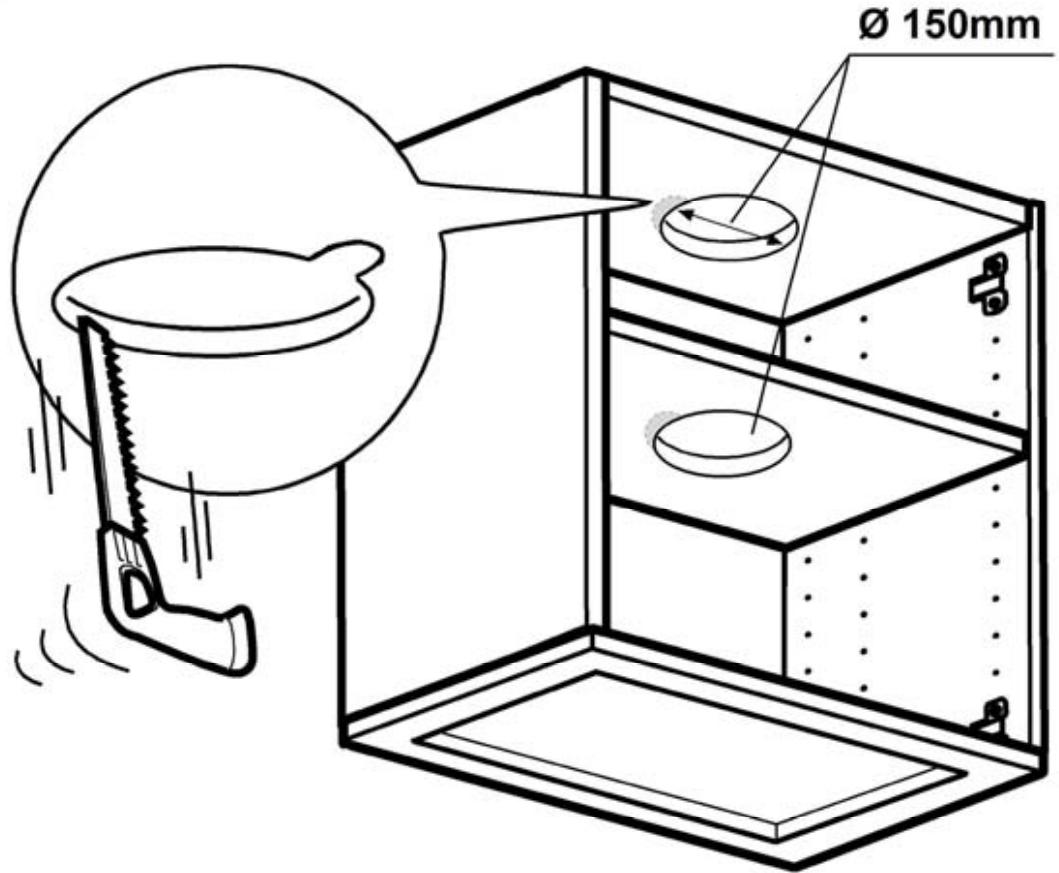

Relier la hotte aux tubes et trous d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air (collier de raccord).
L'utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur entraînera une diminution des performances d'aspiration et une nette augmentation du bruit.
Nous déclinons toute responsabilité à cet égard.
Utiliser un tuyau de la longueur strictement nécessaire. Les coudes du tuyau doivent être en nombre minime (angle maxi du coude: ). Éviter les variations excessives de section du tuyau.
Version recyclage
L'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce.
Pour utiliser la hotte dans cette version, vous devez installer un système de filtrage supplémentaire basé sur charbon actif.

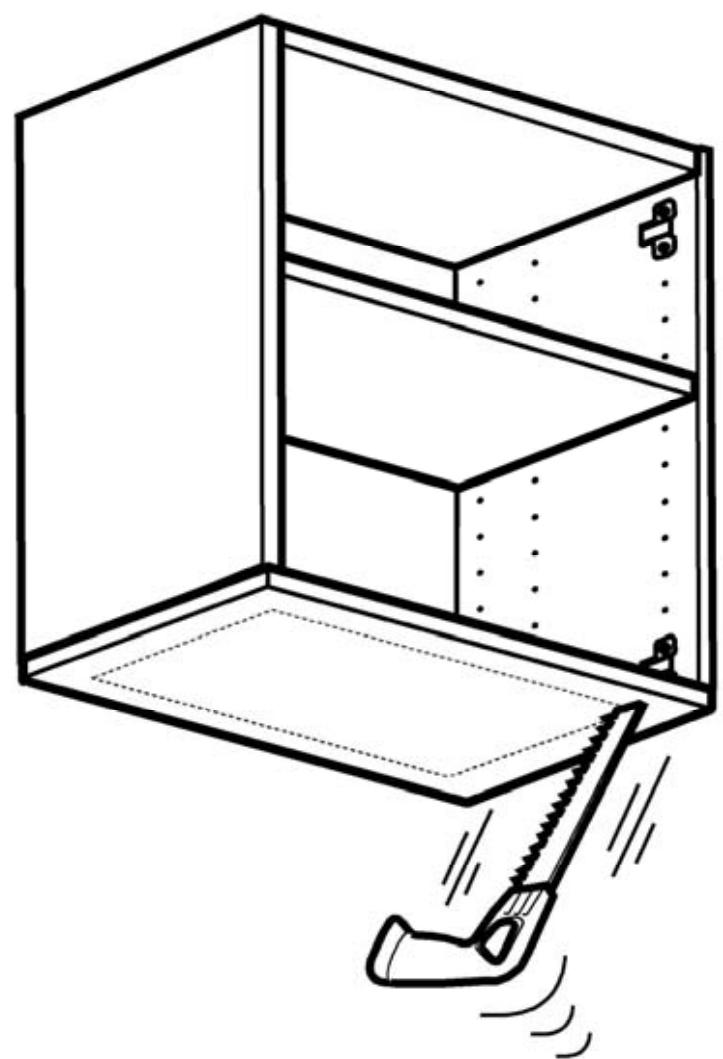

Avant de commencer l'installation:

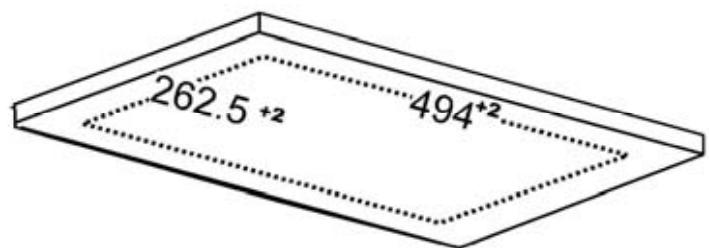

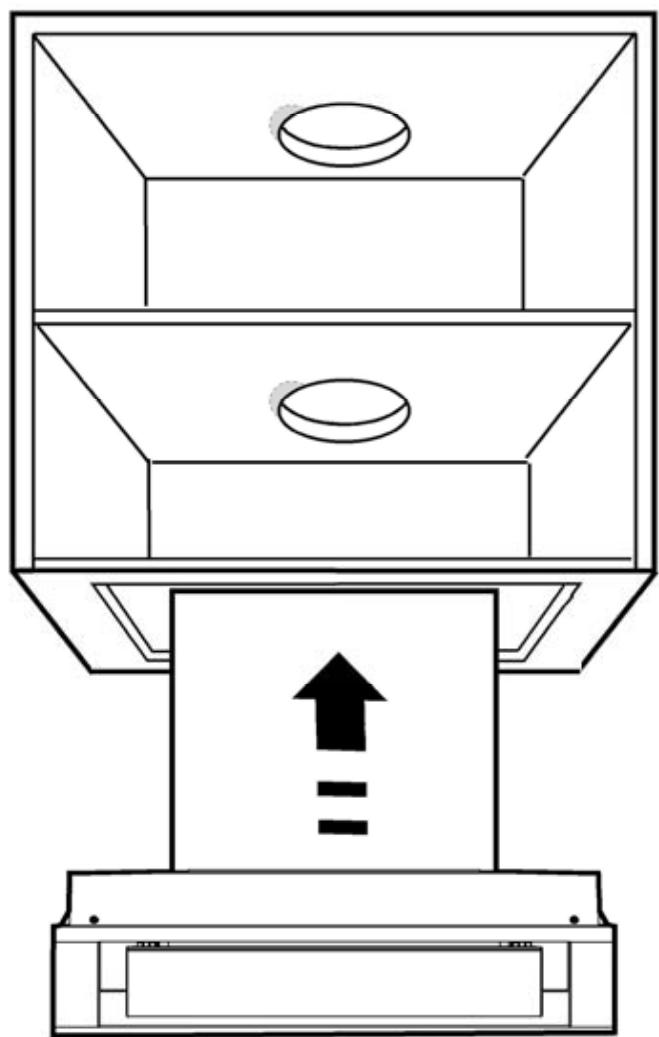

- Vérifier que le produit acheté soit de dimensions adéquates pour la zone d'installation.
- Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui-ci (ceux-ci) est (sont) remonté(s) uniquement si l'on peut utiliser la hotte en version recyclage.
- Vérifiez qu'à l'intérieur de la hotte il n'y a pas (pour des raisons de transport) d'autre matériel fourni avec l'équipement (par exemple: vis, garanties etc.), dans ce cas, enlevez-les et conservez-les.
En présence de panneaux et/ou parois et/ou étagères latérales, vérifier que l'espace soit suffisant pour installer la hotte et que l'accès aux commandes soit pratique.

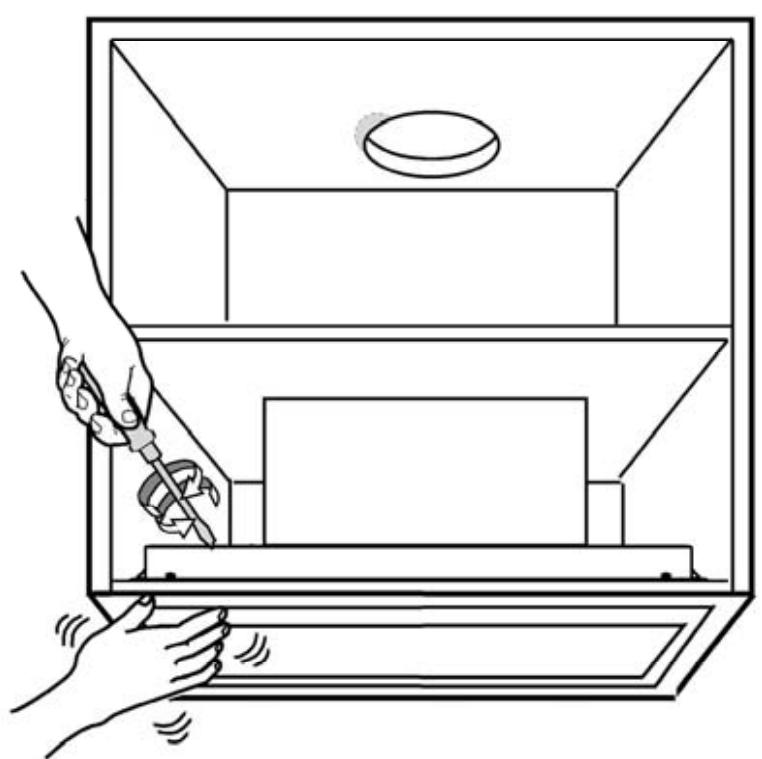

Pour enlever la hotte de l'unité murale, suivez les étapes de montage dans l'ordre inverse.
Attention! Utilisez des gants résistants aux coupures appropriés.

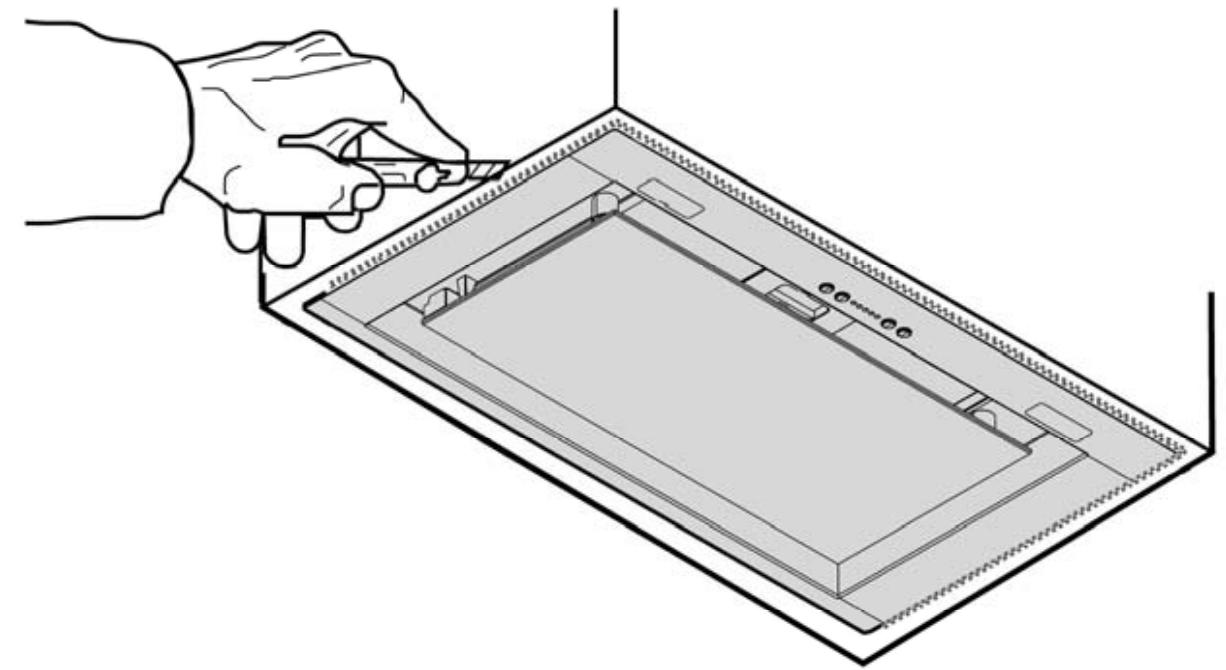

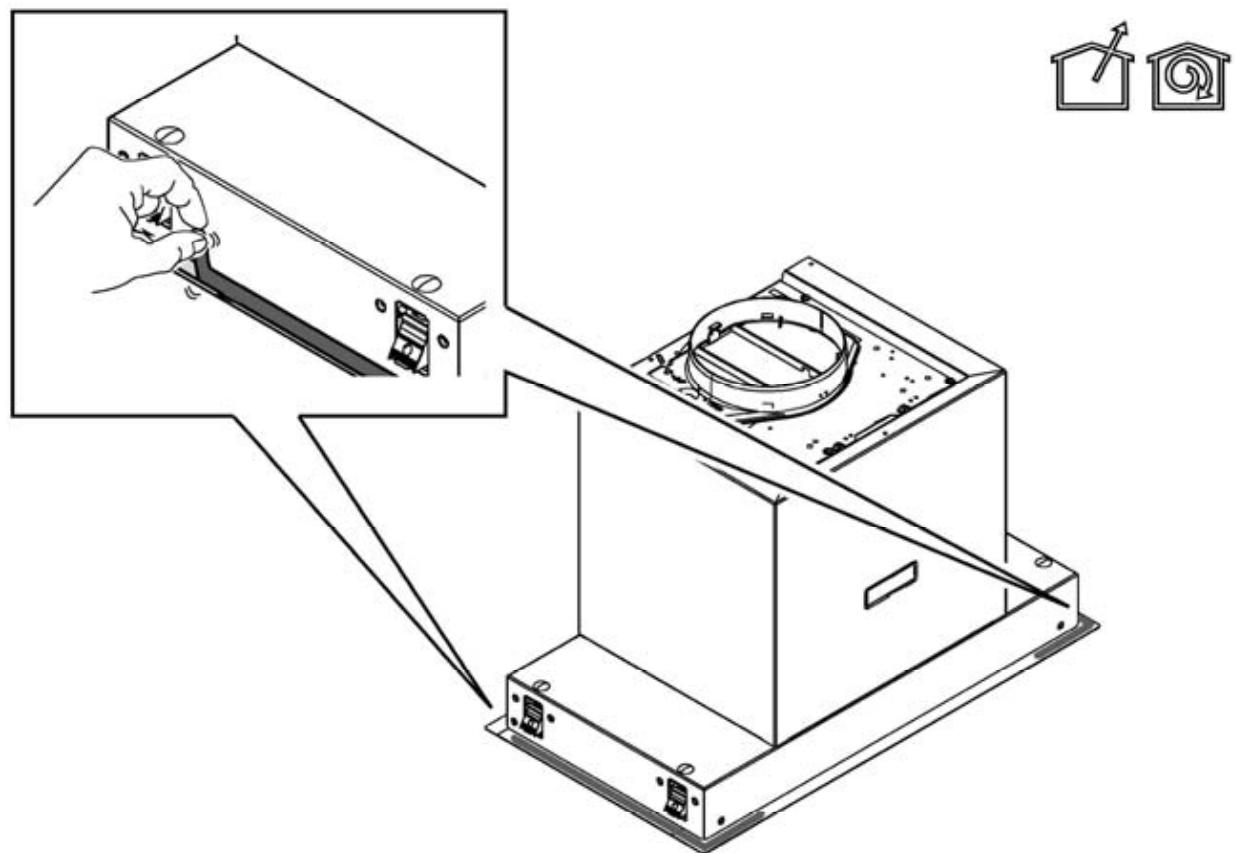

Commencez à enlever la hotte de l'adhésif double face qui la maintient adhérente au fond de l'unité de mur (voir aussi Fig. 4)
Utilisez donc un cutter qui peut être glissé entre la tôle de la hotte et le fond de l'unité murale sur les côtés droit et gauche. Fig. A.
Attention! En cas contraire, si vous utilisez la force durant l'extraction, une partie en tôle de la hotte pourrait être irremédiablement déformée;
1_ On/off moteur
En appuyant sur cette touche, la hotte se met à la vitesse 1.
En appuyant sur cette touche durant le fonctionnement, la hotte passe à l'état OFF.
2 _ Augmentation vitesse
En appuyant sur cette touche, la hotte passe de l'état OFF à la vitesse 1.
En appuyant sur cette touche (hotte à l'état ON), on augmente la vitesse du moteur de la vitesse 1 à celle intensive.
A chaque vitesse correspond l'illumination du témoins respectif.
Vitesse 1, témoin L1
Vitesse 2 témoin L2
Vitesse 3, témoin L3
Vitesse intensive témoin L4 (clignotant)
La vitesse intensive est temporisée. La temporisation standard est de 5', à la fin de laquelle la hotte se place à la vitesse 2.
Pour désactiver la fonction avant la fin de la durée, appuyer sur la touche 2, la hotte s'é placera à la vitesse; en appuyant sur la touche 1, la hotte s'éteindra.
Temporisation vitesse
La temporisation des vitesses s'active en appuyant sur la touche 4, la hotte s'éteint à la fin de la temporisation.
La temporisation est ainsi subdivisée :
Vitesse 1 - 20 minutes (démoin L1 clignotant)
Vitesse 2 - 15 minutes (témoin L2 clignotant)
Vitesse 3 - 10 minutes (témoin L3 clignotant)
Vitesse intensive - 5 minutes (témoin L4 clignotant)
Durant le fonctionnement temporisé, en appuyant sur la touche 1, la hotte s'éteint ; si l'on appuie sur la touche 2 ou sur la touche 4, la hotte revient à la vitesse réglée.
Signal filtre anti-graisses
Après 40 heures de fonctionnement, le témoin L5 s'allume.
Quand ce signal apparait, le filtre anti-graisses installé a besoin d'être lavé.
Pour remettre à zéro le signal, tenir enfoncée la touche 1 pendant 3".
Signal filtre au charbon
Après 160 heures de fonctionnement, le témoin L5 clignote.
Quand ce signal apparait, le filtre au charbon installé doit être remplacé.
Pour remettre à zéro le signal, tenir enfoncée la touche 1 pendant 3".
Dans le cas de signal simultané des deux filtres, le témoin L5 indiquera alternativement les alarmes en restant allumé pendant 3" et en clignotant ensuite 3 fois.
Le reset se fait en effectuant 2 fois la procédure décrite ci-dessus.
La première fois annule le signal du filtré anti-graisses, la deuxième annule le signal du filtré charbon.
En mode standard, le signal filtré charbon n'est pas activé.
Dans le cas où l'on utilise la hotte en version filtrante, il faut activer le signal du filtre charbon.
Placer la hotte en OFF et maintenir enfoncées ensemble les touches 1 et 4 pendant 3".
Les témoins L1 et L2 clignoteront pendant 5".
Désactivation signal filtré au charbon:
Placer la hotte en OFF et maintenir enfoncées ensemble les touches 1 et 4 pendant 3".
Le témoin L1 clignotera pendant 2".
Alarme température
La hotte est équipée d'un détecteur de température qui active le moteur à la vitesse 3 dans le cas où la température dans la zone de commande est trop élevée.
La condition d'alarme est indiquée avec le clignotement en série des témoins L1, L2, L3.
Cette condition persiste jusqu'à ce que la température descende en dessous du seuil d'alarme.
On peut sortir de cette modalité en appuyant sur les touches 1 ou 2.
Toutes les 30", le détecteur vérifie la température ambiante de la zone display.
Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détergents liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE! Éviter l'utilisation de produits abrasifs, NE PAS UTILISER D'ALCOOL!

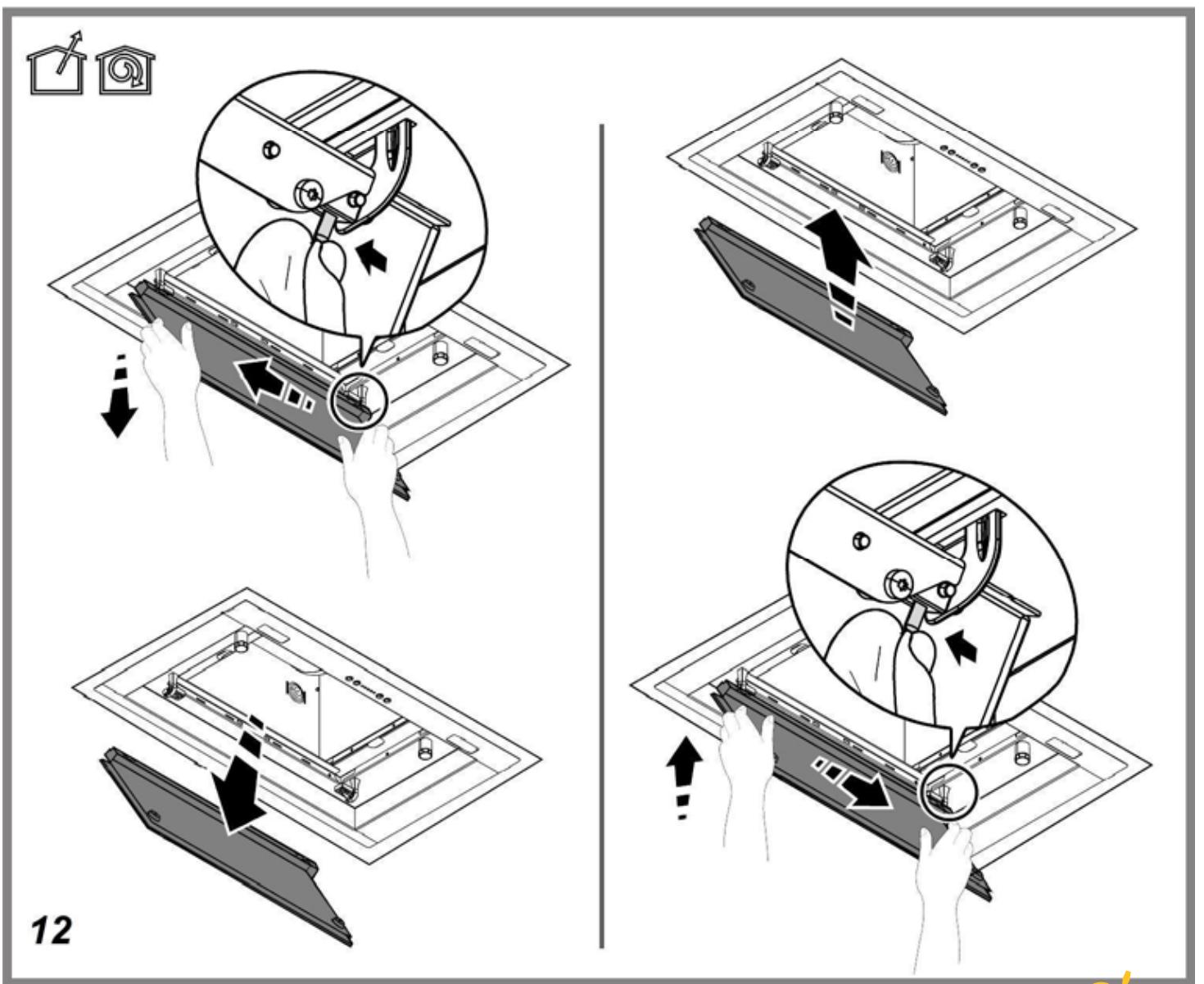

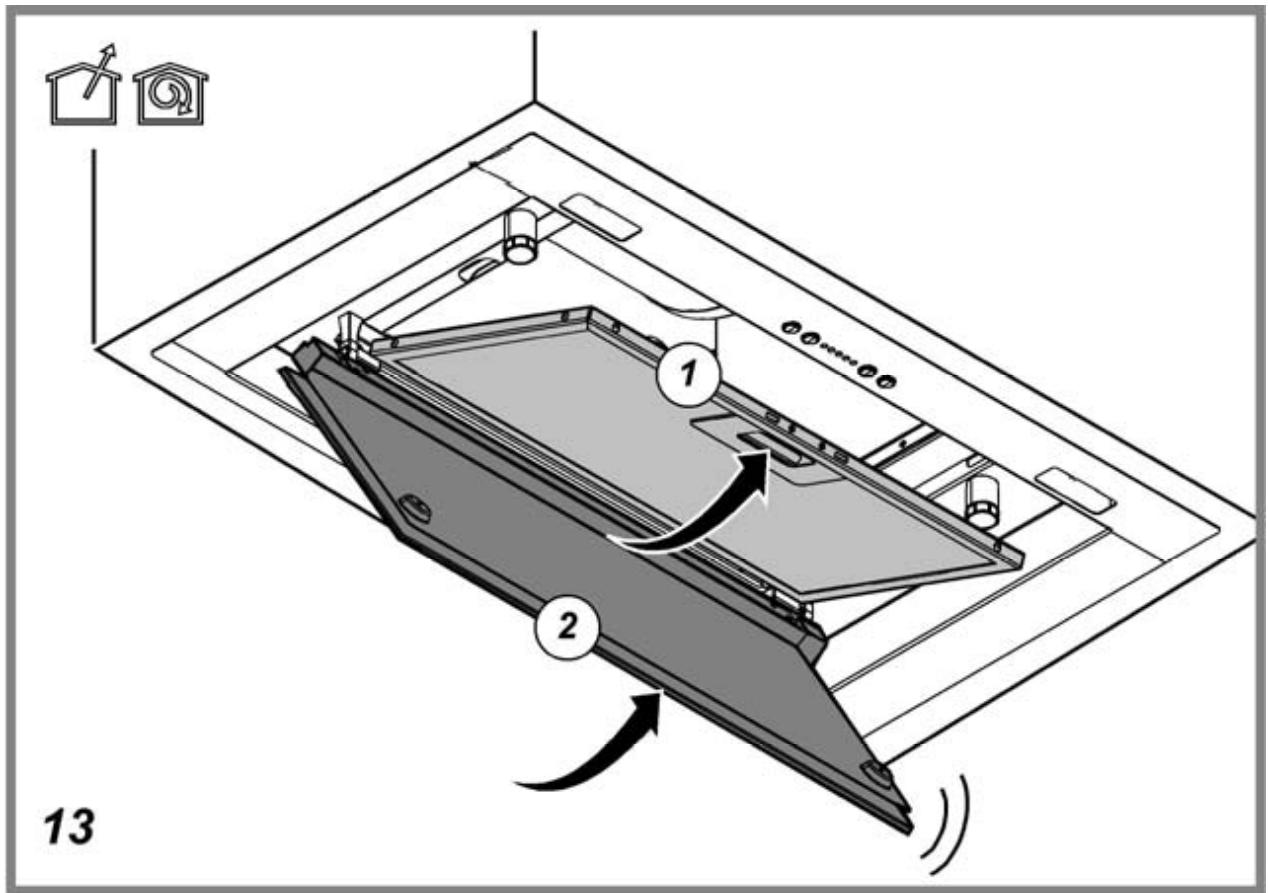

Panneau
Attention! Tenir le panneau à deux mains pour le montage et le démontage en position pour éviter qu'il ne tombe et ne cause des dégâts aux personnes ou aux choses.

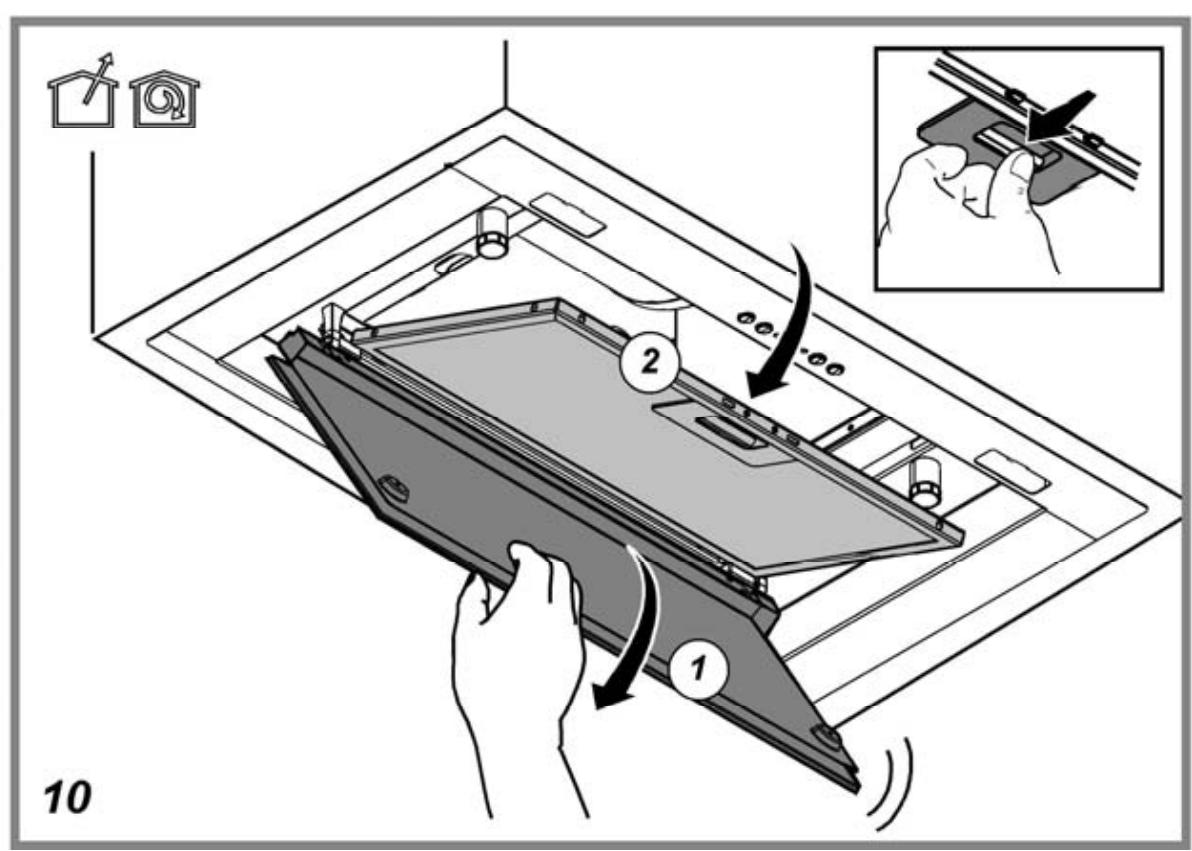

Démontage:
-tirer le panneau (COTE ANTERIEUR) d'un coup vers le bas, -pousser vers la gauche le petit levier situé sur le côté droit du panneau, -le décrocher des charnières postérieures.
Nettoyage:
Le panneau d'aspiration doit être nettoyé avec la même fréquence que le filtre anti-graisses, utiliser un chiffon humidifié de détergents liquides neutres. Eviter l'utilisation de produits contenant des abrasifs. NE PAS UTILISER D'ALCOOL!

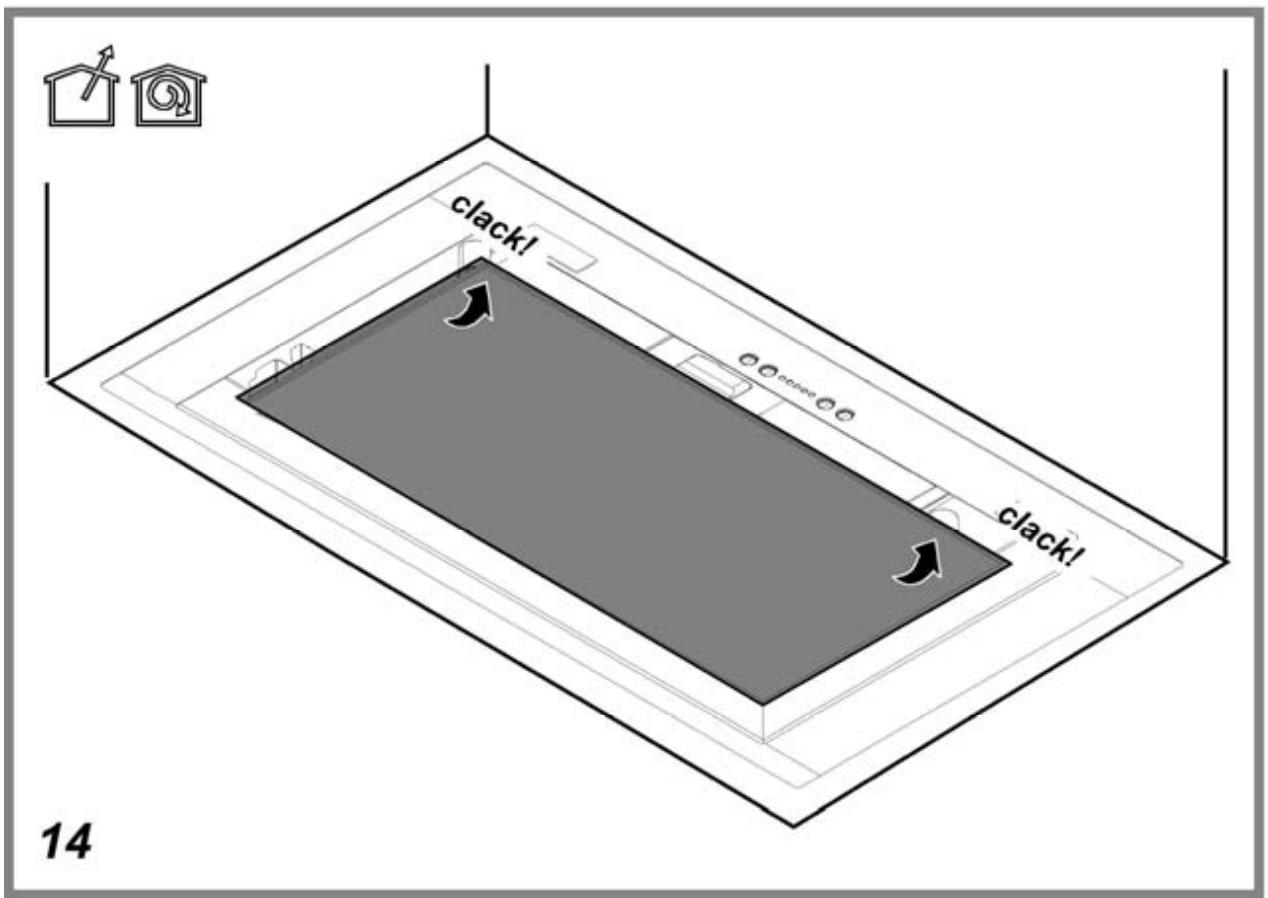

Montage :
Le panneau est accroché postérieurement et fixé antérieurement par encastrement dans les pivots placés à cet effet sur la surface de la hotte.
Attention! Toujours vérifier que le panneau soit bien fixé dans sa position.
Filtre anti-gras
Il retient les particules de graisse issues de la cuisson.
Le filtre anti-graisse métallique doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.
Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtration ne seront en aucun cas modifiées. Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.
Retient les odeurs désagréables de cuisson.
La saturation du charbon actif se constate après un emploi plus ou moins long, selon la fréquence d'utilisation et la régularité du nettoyage du filtre à graisses. En tout cas, il est nécessaire de changer le filtre après, au maximum, quatre mois.
IL NE PEUT PAS être nettoyé ou régénéré.

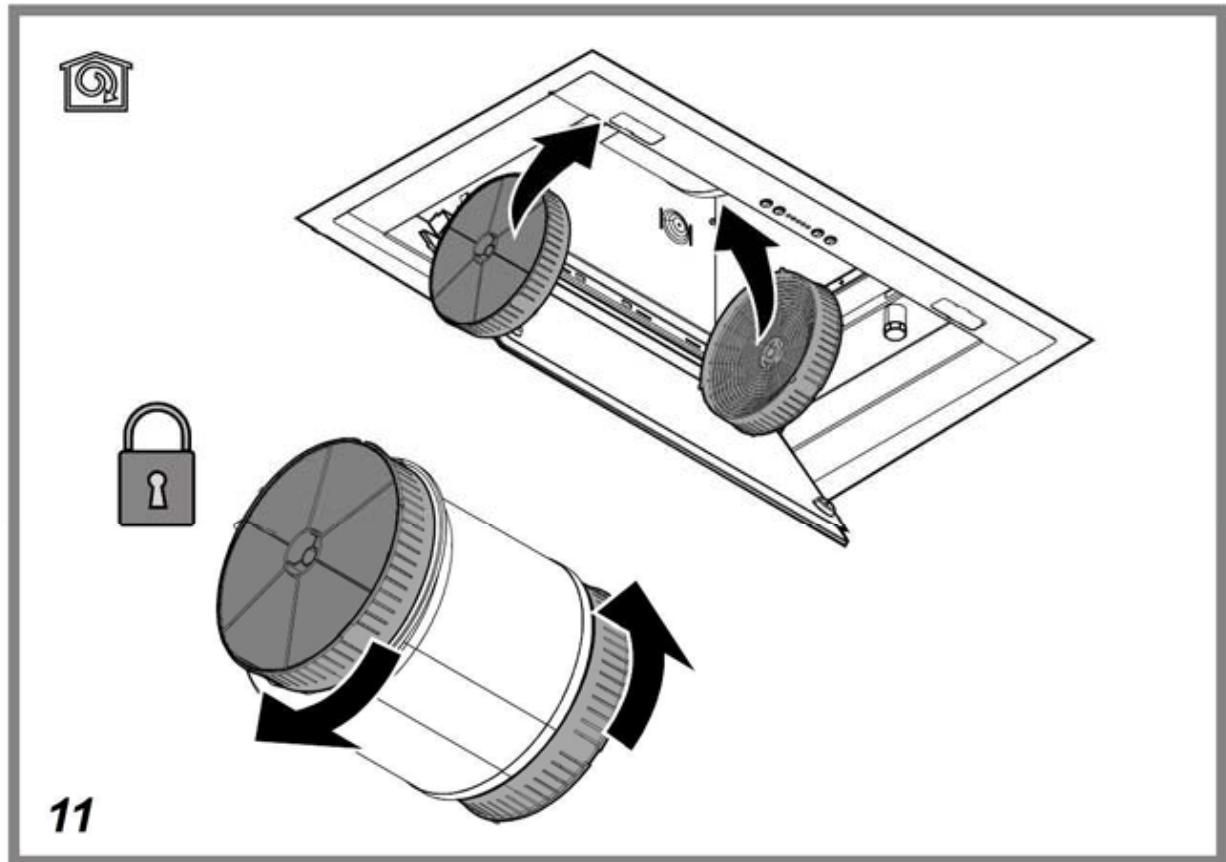

Filtre au charbon circulaire
En appliquer un par côté en couverture des deux grilles de protection des bras du moteur, ensuite tourner dans le sens des aiguilles d'une montre.
Pour le démontage, tourner dans le sens inverse des aiguilles d'une montre.
Remplacement des lampes
La hotte est dotée d'un système d'éclairage basé sur la technologie LED.
Les LEDs garantissant un éclairage optimal, une durée jusqu'à 10 fois supérieures aux ampoules traditionnelles et permettent une épargne de 90% en énergie électrique.
Pour le remplacement, s'adresser au service d'assistance technique.
