Type de produit	Hotte aspirante décorative
Installation	Murale
Distance minimale entre hotte et table de cuisson	65 cm
Diamètre du conduit d'évacuation	150 mm (PVC rigide)
Mode de fonctionnement	Évacuation extérieure ou recyclage (avec filtre à charbon)
Commandes	Plusieurs types selon modèle : glissière, boutons, tactile, tactile progressif avec afficheur numérique
Vitesses d'extraction	2 à 4 vitesses selon modèle + turbo
Éclairage	Ampoules halogènes à réflecteur aluminium (ne pas utiliser dichroïques)
Minuterie	Oui, selon modèle (arrêt différé)
Filtres à graisse	Lavables en lave-vaisselle (position verticale)
Filtres à charbon actif	Remplacement tous les 3 mois
Alimentation électrique	220-240 V / 50 Hz (selon plaque signalétique)
Puissance	Variable selon modèle
Sécurité	Dispositif omnipolaire de séparation, protection contre décharge électrostatique, arrêt automatique si surchauffe
Entretien extérieur	Détergent liquide non corrosif, pas de produits abrasifs
Pièces détachées	Filtres à graisse, filtres à charbon, ampoules (d'origine fabricant)
Réparabilité	Contacter un distributeur officiel ou agent agréé ; câble d'alimentation à remplacer par service officiel
Conformité	Directives 2006/95/CEE (basse tension) et 2004/108/CEE (compatibilité électromagnétique)

FOIRE AUX QUESTIONS - ANGOLO CATA

Quelle est la distance minimale à respecter entre la hotte et la table de cuisson ?

La distance minimale doit être d'au moins 65 cm. Si la notice de votre table de cuisson à gaz spécifie une distance plus grande, celle-ci doit être prise en compte.

Comment installer la hotte au mur ?

Suivez les instructions du schéma de montage fourni. Utilisez un tuyau en PVC rigide de diamètre 150 mm pour l'évacuation. Assurez-vous que le conduit n'est pas déjà utilisé par d'autres appareils et respectez les normes locales.

Comment fonctionne la minuterie sur les différents pupitres ?

Sur le pupitre P2, maintenez la touche de vitesse enfoncée 2 secondes jusqu'à ce que l'indicateur clignote : arrêt après 15 min. Sur P3, la minuterie fait fonctionner l'extracteur 5 min à chaque vitesse décroissante. Sur P5 et P6, elle fonctionne 5 min ou 2 min par vitesse selon le modèle. Consultez l'illustration correspondante.

Comment nettoyer les filtres à graisse ?

Démontez les filtres et lavez-les à l'eau chaude avec un détergent neutre. Vous pouvez aussi les mettre au lave-vaisselle, en position verticale pour éviter les dépôts. Un nettoyage régulier prévient les risques d'incendie.

Quand remplacer le filtre à charbon actif ?

Le filtre à charbon doit être remplacé tous les 3 mois. Si la hotte est utilisée plus de 2 heures par jour, augmentez la fréquence. Utilisez toujours des filtres d'origine du fabricant.

Que faire en cas de décharge électrostatique ou de panne ?

Si la hotte cesse de fonctionner suite à une décharge électrostatique (ex: foudre), coupez l'alimentation électrique et rebranchez-la après une minute. Cela ne cause aucun dommage. Pour tout autre défaut, contactez un distributeur officiel ou un agent agréé.

Comment régler l'intensité de l'éclairage ?

Sur le pupitre tactile (P5), maintenez la touche d'éclairage enfoncée pour régler l'intensité. Sur le pupitre tactile progressif (P6), appuyez sur la touche d'éclairage et, pendant qu'elle clignote, utilisez le curseur tactile pour ajuster l'intensité.

Quels types d'ampoules utiliser pour le remplacement ?

Utilisez des ampoules halogènes à réflecteur en aluminium conformément à la plaque signalétique. N'utilisez pas d'ampoules dichroïques (risque de surchauffe). Sur les modèles à filament tungstène, l'éclairage ne doit fonctionner qu'avec le moteur.

Comment réinitialiser l'alerte de nettoyage des filtres ?

Sur les pupitres tactiles (P5 et P6), un témoin indique le remplacement nécessaire. Nettoyez ou remplacez le filtre, puis appuyez sur la touche d'alerte pour désactiver le voyant.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, la hotte peut fonctionner en mode recyclage avec un filtre à charbon actif. Dans ce cas, l'air est filtré et renvoyé dans la pièce. Assurez-vous que le filtre à charbon est installé et remplacé régulièrement.

MODE D'EMPLOI ANGOLO CATA

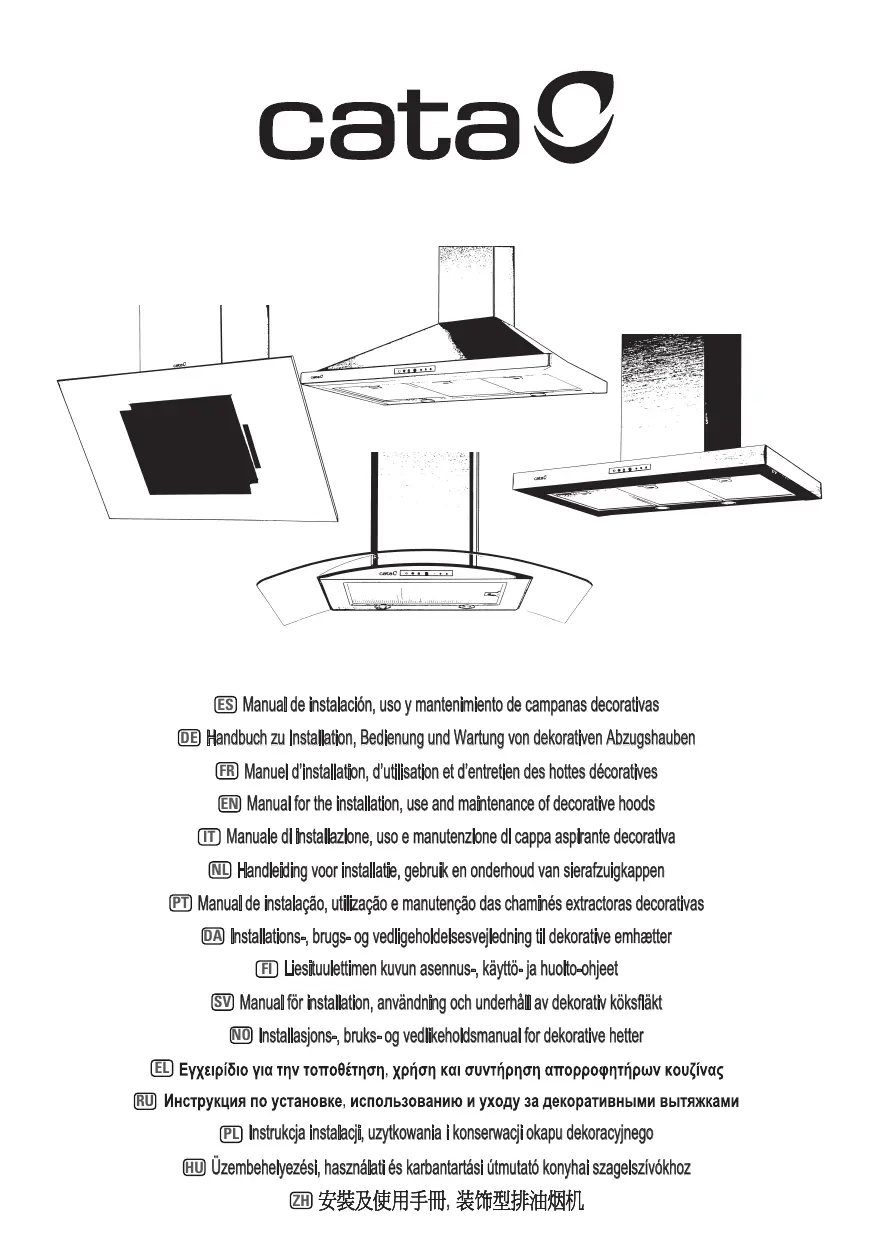

FR Manuel d'installation, d'utilisation et d'entretien des hottes décoratives EN Manual for the installation, use and maintenance of decorative hoods

Merci d'avoir choisi notre hotte. Veuillez lire attentivement ces instructions qui vous assureront une installation, une utilisation et un entretien optimum de cette hotte.

Remarques: Les illustrations mentionnées dans cette notice se trouvent dans les premières pages.

Installation de la hotte au mur (recherchez le symbole sur les illustrations)

Attention: appliquez les normes locales relatives à l'évacuation des fumées. Entre autres: ne reliez pas la hotte à un conduit de fumée, d'aération ou d'air chaud déjà utilisé. Confirmez avec l'autorité locale.

que votre raccordement est conforme. Assurez-vous que le début maximal d'extraction d'air des produits environnants ne dépasse pas 4 Pa (0,04 mbar). Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des produits utilisant du gaz ou un autre combustible.

L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.

Pour l'évacuation des fumées vers l'extérieur, utiliser un tuyau en PVC rigide d'un diamètre idéal de 150 mm.

Les restrictions précédentes ne concernent pas les houts dépourvues d'évacuation vers l'extérieur (utilisation en recyclage avec filtre à charbon actif).

Installez la hotte conformément aux instructions du schéma de montage I. fourni et aux indications des illustrations 1 à 16.

• La distance minimale à respecter entre la surface support des éléments de cuisson à la table de cuisson et la partie la plus basse de la hotte de cuisine doit être d'au moins 65 cm. Si les instructions d'installation pour la table de cuisson à gaz spécifient une distance plus grande, celle-ci doit être prise en compte.

Branchement électrique de la hotte

Attention: avant de brancher la hote; coupez l'alimentation électrique. Vérifiez que la tension et la fréquence existantes correspondent à celles indiquées sur la plaque signalétique de la hote.

Si la hotte est équipée d'une prise, raccordez la hotte à une prise homologuée facile d'accès, conformément aux normes en vigueur.

Si l'appareil n'est pas équipé de prise, raccordez-le directement à l'installation électrique, sur un circuit protégé par un dispositif omnipolaire de séparation facile d'accès pour pouvoir le déconnecter, conformément à la réglementation locale.

Utilisation de la hotte - sécurité

Attention: en cas de décharge électrostatique (par ex. la foudre) la hotte peut cesser de fonctionner. Cela ne suppose aucun risque de dommages. Coupe l'alimentation électrique de la hotte et rebranche-la une minute plus tard.

• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les CAPACITÉS PHYSIQUES, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de reconnaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, de surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions; ne pas laisser des aliments sous la hotte de cuisine.

ATTENTION: Les parties accessibles de cet article peuvent être chaudes lorsqu'il est utilisé avec des produits de cuisson.

Si le câble d'alimentation électrique est endommagé, celui-ci devra être impérativement changé par un service officiel ou par un agent autorisé.

Utilisation de la hole - Pupitre de commande (recherche le symbole sur les illustrations)

Vous trouvez ci-après la description différente des pupitres de commande possibles. Vérifiez le modèle du pupitre de commande de votre appareil et reportez-vous à l'illustration correspondante.

Pupitre avec commutateur à glissière (illustration P1)

1-Vitesse d'extraction - positions : OFF, première, deuxième et troisième vitesses.

2-Témoin de contrôle de fonctionnement d'extraction. 3-Interrupteur marche/arrêt de l'éclairage.

Pupitre avec bouton électrique (illustration P2)

1-Marche /arrêt de l'éclairage. 2-Témoin de contrôle de fonctionnement de l'éclairage. 3-Vitesse d'extraction -touche: 1ère, 2ème et 3ème vitesses En appuyant de nouveau sur la vitesse actuelle, l'extracteur s'éteint. 4-Témoin de contrôle de vitesse de fonctionnement de l'extraction.

Minuterie: maintenez appuyée pendant deux secondes la touche de la vitesse choisie, jusqu'à ce que l'indicateur clignote. 15 min plus tard, l'extracteur s'arrête et l'éclairage s'éteint. Pour annuler la minuterie: appuyez une fois sur la touche de la vitesse choisie.

Pupitre à quatre vitesses - afficheur numérique (illustration P3)

1-Marche / arrêt de l'éclairage. 2-Marche / arrêt d'extraction. 3-Réduire la vitesse d'extraction. 4-Pupitre indicateur de la vitesse d'extraction. 5-Augmenter la vitesse d'extraction. 6-Activer la vitesse turbo d'extraction. 7-Activer et désactiver la minuterie d'extraction.

Minuterie : l'extracteur fonctionne 5 min, à la vitesse et 5 min supplémentaires à chacune des vitesses inférieures jusqu'à ce qu'il s'arrête et que l'éclairage s'éteigne.

Pupitre à cinq touches (illustration P4)

1-Témoin de contrôle de fonctionnement d'extraction. 2-Marche/Arrêt de l'éclairage. 3-Arret d'extraction. 4-Vitesse d'extraction.-touche:1ère, 2ème et 3ème vitesses

Pupitre tactile (illustration P5)

1-Témoin indicateur / touche d'avisoissement de nettoyage des filtres. Alerte de remplacement du filtre nécessaire - appuyez pour désactiver une fois le filtre nettoyé ou remplace. 2- Activer et désactiver la minuterie de l'extracteur. 3-Marche /arrêt de l'éclairage. Maintenez appuyé pour régler l'intensité de l'éclairage.

4-Marche /arrêt d'extraction. 5-Vitesse d'extraction - touche: 1ère, 2ème, 3ème et 4ème vitesses Minuterie: l'extracteur fonctionne 5 min. à la vitesse choisie et 5 min. supplémentaires à chacune des vitesses inférieures jusqu'à ce qu'il s'arrête.

Pupitre tactile progressif (illustration P6)

1-Marche /arrêt d'extraction. 2-Pupitre tactile à glissière de contrôle de la vitesse d'extraction. Également utilisé en combinaison avec la touche -3- 3-Marche /arrêt de l'éclairage. Appuyez sur la touche et, pendant qu'elle clignote, réglèz l'intensité de l'éclairage avec le pupitre tactile progressif-2. 4- Active et désactive la minuterie d'extraction.

5-Témoin indicateur / touche d'avertissement de nettoyage des filtres. Alerte de remplacement du filtre nécessaire - appuyez pour désactiver l'alerte une fois le filtre propre ou remplacé.

Minuterie: l'extracteur fonctionne 2 min. à la vitesse et 2 min. supplémentaires à chacune des vitesses inférieures jusqu'à ce qu'il s'arrête et que l'éclairage s'éteigne.

Avertissement concernant le modèle ZEN

Le panne avant s'allonge et se rétracte automatiquement en mettant en marche / arrêtant la hote.

Entretien de la hotte

Attention: coupez toujours l'alimentation électrique avant d'intervenir sur la hotte. En cas de défaut, contactez un distributeur officiel ou un agent agréé.

Nettoyage externe : utilisez un détergent liquide, non corrosif et n'utilisez pas des produits de nettoyage abrasifs.

Filtres à graisse : Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions. Pour cela, démontez les filtres et lavez-les à l'eau chaude et avec du détergent neutre. Si vous utilisez un lave-vaisselle, placez les filtres à la verticale afin d'éviter le dépôt de restes solides.

Filtres à charbon actif : ils doivent être remplacés tous les trois mois.

Important: augmentez la fréquence de nettoyage / remplacement des filtres si la hotte est utilisée plus de 2 heures par jour. Utilisez toujours des filtres d'origine du fabricant.

Remplacement des ampoules (recherchez le symbole sur les illustrations)

Attention: ne manipulez pas les ampoules avant d'avoir coupé l'alimentation électrique et que leur température n'ait baissé.

Important: utilisez des ampoules neuves conformément à ce qui apparait sur la plaque signalétique de la hotte.

Utilisez des ampoules à réfléchisseur en aluminium pour remplacer des ampoules halogènes. N'utilisez pas d'ampoules dichroiques - risque de surchauffe.

Sur les hottes équipées de lampes à filament de tungstène, l'éclairage doit être uniquement utilisé lorsque le moteur est en fonctionnement. Ces lampes ne peuvent fonctionner en permanence et doivent servir d'éclairage ponctuel.

Informations légales

Le fabricant: - Déclaré que cet équipement est conforme aux exigences essentielles concernant le matériel électrique basse tension, indiquées dans la directive 2006/95/CEE du 12/12/06, et de compatibilité électromagnétique indiquées par la directive 2004/108/CEE du 15/12/04. N'est pas responsable du non-respect des indicateurs de la présente notice et des normes de sécurité en vigueur pour l'utilisation correcte de l'équipement. - Se réserve le droit d'effectuer toute modification sur l'équipement ou dans la présente notice sans avertissement préalable. Contactez notre distributeur officiel si vous avez besoin d'assistance technique ou d'informations supplémentaires concernant nos produits.
