GC DUAL LED A45 - Hotte aspirante CATA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante décorative
Marque	CATA
Modèle	GC DUAL LED A45
Utilisation	Évacuation extérieure ou recyclage avec filtre à charbon
Distance minimale de sécurité	65 cm au-dessus de la table de cuisson
Diamètre du conduit d’évacuation	150 mm (PVC rigide recommandé)
Type d’éclairage	LED intégrée
Nombre de vitesses	Jusqu’à 5 vitesses selon pupitre (incluant mode Turbo)
Fonction minuterie	Oui – fonctionnement automatique avec arrêt progressif
Pupitres de commande	À glissière, électrique, tactile, tactile progressif (selon modèle)
Filtres à graisse	Métalliques, lavables au lave-vaisselle
Filtre à charbon	Remplacement recommandé tous les 3 mois
Alerte nettoyage filtres	Oui (sur certains pupitres)
Sécurité	Arrêt automatique en cas de décharge électrostatique
Alimentation électrique	230 V – 50 Hz (vérifier plaque signalétique)
Conformité	Directives 2006/95/CEE (basse tension) et 2004/108/CEE (CEM)
Pièces détachées	Ampoules, filtres, câbles – contacter service officiel

FOIRE AUX QUESTIONS - GC DUAL LED A45 CATA

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale doit être de 65 cm. Si la notice de votre table de cuisson indique une distance supérieure, respectez celle-ci.

Comment nettoyer les filtres à graisse ?

Démontez les filtres et lavez-les à l'eau chaude avec un détergent neutre. Vous pouvez également les placer verticalement au lave-vaisselle. N'utilisez pas de liquide de rinçage.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 3 mois. Si la hotte est utilisée plus de 2 heures par jour, remplacez-le plus souvent.

Comment utiliser la minuterie de la hotte ?

Maintenez enfoncée la touche de la vitesse choisie pendant 2 secondes jusqu'à ce que l'indicateur clignote. L'extracteur fonctionnera 5 minutes à cette vitesse, puis 5 minutes à chaque vitesse inférieure jusqu'à l'arrêt.

Que faire si la hotte s'arrête après un orage ?

C'est normal en cas de décharge électrostatique. Coupez l'alimentation électrique de la hotte et rebranchez-la après une minute.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, vous pouvez utiliser la hotte en mode recyclage avec un filtre à charbon actif. Dans ce cas, l'air est filtré et renvoyé dans la pièce.

Comment éteindre l'alerte de nettoyage des filtres ?

Sur les pupitres équipés, appuyez sur la touche d'alerte (souvent un témoin lumineux) après avoir nettoyé ou remplacé les filtres.

Quel type d'ampoules utiliser pour remplacer l'éclairage ?

Utilisez des ampoules neuves compatibles avec la plaque signalétique. Les ampoules halogènes doivent être remplacées par des ampoules à réflecteur en aluminium, jamais dichroïques.

La hotte peut-elle être installée au-dessus d'une cuisson à gaz ?

Oui, à condition de respecter une distance minimale de 65 cm. Vérifiez aussi les instructions de votre table de cuisson.

Comment régler l'intensité de l'éclairage ?

Sur les pupitres tactiles, maintenez enfoncée la touche d'éclairage jusqu'à ce qu'elle clignote, puis utilisez le curseur tactile pour ajuster l'intensité.

MODE D'EMPLOI GC DUAL LED A45 CATA

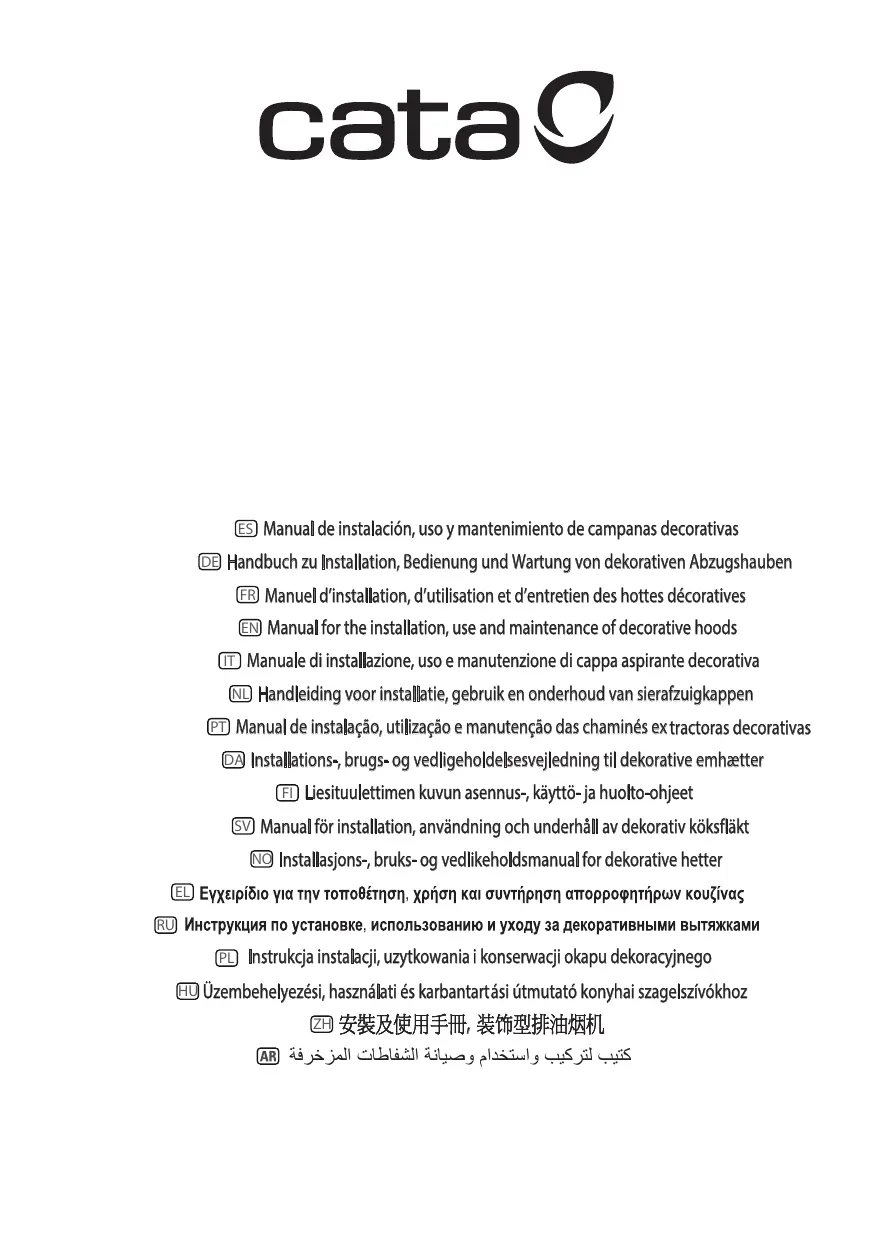

FR Manuel d'installation, d'utilisation et d'entretien des hottes décoratives EN Manual for the installation, use and maintenance of decorative hoods

Merci d'avoir choisi notre hotspot. Veuillez lire attentivement ces instructions qui vous assurent une installation, une utilisation et un entretien optimum de cette hotte.

Remarques: Les illustrations mentionnées dans cette notice se trouvent dans les premières

Attention: appliquez les normes locales relatives à l'évacuation des fumeurs. Entre autres, ne reliez pas la hotte à un conduit de fumeur, d'aération ou d'air chaud déjà utilisé. Confirmez avec l'autorité locale que ce raccordement est conforme. Assurez-vous que le débit maximal d'extraction d'air des appareils environnants

ne dépasse pas 4 Pa (0,04 mbar). Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.

L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.

Pour l'évacuation des fumées vers l'extérieur, utiliser un tuyau en PVC rigide d'un diamètre idéal de 150 mm.

Les restrictions précédentes ne concernent pas les hottes dépourvues d'évacuation vers l'extérieur (utilisation en recyclage avec filtre à charbon actif).

Installe la hotte conformément aux instructions du schéma de montage fourni. - La distance minimale à respecter entre la surface support des récipients de cuisson de la table de cuisson et la partie la plus basse de la hotte de cuisine doit être au moins 65 cm. Si les instructions d'installation pour la table de cuisson à gaz spécifient une distance plus grande, celle-ci doit être prise en compte.

Branchement électrique de la hotte

Attention: avant de brancher la hotte : coupe l'interruption électrique. Vérifie que la hotte ne s'est pas exaltissante correspondant a celles indiquées sur la plaque signalétique de la hotte.

Si la hotte est équipée d'une prise, raccordez la hotte à une prise homologuée facile d'accès, conformément aux normes en vigueur.

Si l'appareil n'est pas équippé de prise, raccordez-le directement à l'installation électrique, sur un circuit protégé par un dispositif omnipolaire de séparation facile d'accès pour pouvoir le déconnecter, conformément à la réglementation locale.

Utilisation de la hotte - Sécurité

Attention: en cas de décharge électrostatique (par ex. la foudre) la hotte peut cesser de fonctionner. Cela ne suppose aucun risque de dommages. Coupe l'alimentation électrique de la hotte et rebranche-la une minute plus tard.

• Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intervention d’une personne responsable de leur sécurité, de surveillance ou d’instructions préétablies concernant l’utilisation de l’appareil. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Il y a risque d'incidence si le nettoyage n'est pas effectué conformément aux instructions; ne pas flamber d'aliments sous la hotte de cuisine.

ATTENTION: Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu'il est utilisé avec des appareils de cuisson.

Si le câble d'alimentation électrique est endommagé, celui-ci devra être imperativement changé par un service officiel ou par un agent autorisé.

Utilisation de la hotte - Pupitre de commande (recherchez le symbole sur les illustrations)

Vous trouverez ci-après la description des différents pupitres de commande possibles, et si l'expérience du pupitre de commande de voushte et reportez-vous à l'illustration correspondante.

Pupitre avec commutateur à glissière (illustration P1)

1-Vitesse d'extraction - positions: OFF, première, deuxième et troisième vitesse.

2-Témoin de contrôle de fonctionnement d'extraction.

3-Interrupteur marche / arrêt de l'éclairage.

Pupitre avec bouton électrique (illustration P2)

1-Marche/Arrêt de l'éclairage.

2-Témoin de contrôle de fonctionnement de l'éclairage.

3-Vitesse d'extraction-toucher: 1ère, 2ème et 3ème vitesses. En appuyant de nouveau sur la vitesse actuelle, l'extracteur s'arrête. En panneaux en button TURBO(111i), Turbo de vitesse ne fonctionne que pour 5 minutes après cette heure basse à une vitesse 2.

4-Témoin de contrôle de vitesse de fonctionnement de l'extraction.

Minuterie : maintenez appuyée pendant deux secondes la touche de la vitesse choisie, jusqu'à ce que l'indicateur clignote. L'extracteur fonctionne 5 min. à la vitesse choisie et 5 min. supplémentaires à chacune des vitesses inférieures jusqu'à ce qu'il s'arrête.

Pour annuler la minuterie : appuyez une fois sur la touche de la vitesse.

Pupitre à quatre vitesses - Afficheur numérique (illustration P3)

1-Marche /arrêt de l'éclairage.

2-Marche /arrêt d'extraction.

3-Réduire la vitesse d'extraction.

4-Pupitre indicateur de la vitesse d'extraction.

5-Augmenter la vitesse d'extraction.

6- Activer la vitesse turbo d'extraction.

7- Activer et désactiver la minuterie d'extraction.

Minuterie: l'extractor fonctionne 5 min. à la vitesse choisie et 5 min. supplémentaires à chacune des vitesses inférieures jusqu'à ce qu'il s'arrête et que l'éclairage s'éteigne.

Pupitre à cinq touches (illustration P4)

1-Témoin de contrôle de fonctionnement d'extraction. 2-Marche / arret de l'éclairage. 3-Arret d'extraction. 4-Vitesse d'extraction. - touche: 1ere, 2eme et 3eme vitesse Pupitre tactile (illustration P5) 1-Témoin indicateur / touche d'arrêt d'alerte de nettoyage des filtres. Alerte de remplacement du filtre nécessaire - appuyez pour désactiver une fois le filtre nettoyé ou remplace. 2-Activer et désactiver la minuterie de l'extracteur. 3-Marche / arrêt de l'éclairage. Maintenez appuyé pour régler l'intensité de l'éclairage. 4-Marche / arrêt d'extraction.

5-Vitesse d'extraction - touche: 1ère, 2ème, 3ème et 4ème vitesses. En panneau sur button TURBO (I I I), Turbo de vitesse ne fonctionne que pour 5 minutes après cette heure, basse une vitesse 3.

Minuterie: l'extracteur fonctionne 5 min, à la vitesse et 5 min. supplémentaires à chacune des vitesses inférieures jusqu'à ce qu'il s'arrête.

Pupitre tactile progressif (illustration P6)

1-Marche / arrêt d'extraction. 2-Pupitre tactile à glissière de contrôle de la vitesse d'extraction. Élément

utilisé en combinaison avec la touche 3-1. En panneau sur bouton TURBO (I I J) sur de l'étisse ne fonctionne que pour 5 minutes après cette heure basés un Uruguay 9-10.

3- Marche / arrêt de l'éclairage. Appuyez sur la touche et, pendant qu'elle clignote, réglez l'intensité de l'éclairage avec le bouton tactile progressif -2.

4- Active et déactive la minuterie d'extraction.

5-Témoin indicateur / touche d'advertissement de nettoyage des filtres. Alerte de remplacement du filtre nécessaire - appuyez pour désactiver l'alerte une fois le filtre propre ou remplacé.

Minuteur : l'extracteur fonctionne 2 min. à la vitesse et 2 min. supplémentaires à chacune des vitesses inférieures jusqu'à ce qu'il s'arrête et que l'éclairage s'éteigne.

Pupitre tactile TC5V (illustration P7)

1-Marche / arrêt d'extraction.

2-Vitesse d'extraction - touche: SILENT, 1ère, 2ème, 3ème et TURBO vitesses. En panneau sur button TURBO (T), Turbo de vitesse ne fonctionne que pour 5 minutes après cette année bas à une vitesse 3.

Turbo de vitesse ne fonctionne que pour 5 minutes après cette heures bas à une vitesse 3.

3- Activer et désactiver la minuterie de l'extracteur.

4-Marche / arrêt de l'éclairage.

5-Bouton-poussoir de diminution d'intensité de lumière

6-Bouton-poussoir (6) d'augmentation d'intensité de luminère

Minuterie : l'extracteur fonctionne 5 min. à la vitesse et 5 min. supplémentaires à chacune des vitesses inférieures jusqu'à ce qu'il s'arrête.

Entretien de la hotte

Attention: coupez tous les jours l'alimentation électrique quand vous intervenez sur la hotte. En cas de, contactez un distributeur officiel ou un agent agréé.

Nettoyage externe : utilisez un détergent liquide, non corrosif et n'utilisez pas

des produits de nettoyage abrasifs.

Filtres à graisse : il y a risque d'incidence si le nettoyage n'est pas effectué conformément aux instructions. Pour cela, démontez les filtres et lavez-les à l'eau chaude et avec du détendez neutre. Ne pas utiliser de liquide de rinçage. Si vous utilisez un lave-vaiselle, placez les filtres à la verticale afin d'éviter le dépôt de restes solides. Ne pas utiliser de liquide de rinçage.

Filtres à charbon actif : ils doivent être remplacés tous les trois mois.

Important: augmentez la fréquence de nettoyage / remplacement des filtres si la hotte est utilisée plus de 2 heures par jour. Utilisez plusieurs filtres d'origine du fabricant. Remplacement des ampoules (recherchez le symbole sur les illustrations)

Attention: ne manipulez pas les ampoules avant d'avoir coupé l'alimentation électrique et que leur température n'ait baissé.

Important: utilisez des ampoules neuves conformément à ce qui apparait sur la plaque signalétique de la hôte.

Utilisez des ampoules à réfléchiteur en aluminium pour remplacer des ampoules halogènes. N'utilisez pas d'ampoules dichroiques - risque de surchauffe.

Sur les hottes équipées de lampes à filament de tungstène, l'éclairage doit être uniquement utilisé lorsque le moteur est en fonctionnement. Ces lampes ne peuvent fonctionner en permanence et doivent servir d'éclairage ponctuel.

Informations légales

Le fabricant:

• Déclare que cet équipement est conforme aux exigences essentielles

concernant le matériel électrique basse tension, indiquées dans la directive

2006/95/CEE du 12/12/06, et de compatibilité électromagnétique indiquées par la directive 2004/108/CEE du 15/12/04.

• N'est pas responsable du non-respect des indicateurs de la présence de la notice et des normes de sécurité en vigueur pour l'utilisation correcte de l'équipement.
• Se réserve le droit d'effectuer toute modification sur l'équipement ou dans la

Présente notice sans avertissement préalable.

Contactez notre distributeur officiel si vous avez besoin d'assistance technique ou d'informations supplémentaires concernant nos produits.
