Type de produit	Hotte encastrable
Marque	SMEG
Modèle	K90X-1
Modes de fonctionnement	Aspirante et filtrante
Nombre de vitesses	4 (selon version)
Diamètre de raccordement	≥ 120 mm
Type de commande	Curseur, boutons tournants, électronique ou électromagnétique (selon version)
Éclairage	Ampoules à incandescence (E14 40 W), halogènes (G4 20 W), néon (Biax G23 11 W ou tube 15/18 W) selon modèle
Tension d'alimentation	230 V
Puissance des lampes	Jusqu'à 40 W (incandescence), 20 W (halogène), 11-18 W (néon)
Filtres anti-graisse	Métalliques, lavables (nettoyage au moins 1 fois par mois)
Filtres à charbon actif	Remplaçables, non lavables (remplacement tous les 6 mois ou 200 h)
Distance minimale au plan de cuisson	750 mm (gaz), 650 mm (électrique)
Arrêt automatique temporisé	10 minutes (activation par double pression sur touche vitesse)
Notification entretien filtres	Clignotement de 4 LED toutes les 100 heures de fonctionnement
Nettoyage extérieur	Chiffon humide et détergent neutre, éviter solvants et abrasifs
Matériau principal	Acier inoxydable
Accessoires fournis	Supports/crochets de fixation, chevilles, vis, bride cheminée
Installation	Murale, centrée au-dessus de la cuisson
Garantie	Livret de garantie Smeg inclus
Poids	Non spécifié
Dimensions (L x P x H)	Non spécifiées

FOIRE AUX QUESTIONS - K90X-1 SMEG

Quels sont les modes de fonctionnement de la hotte SMEG K90X-1 ?

La hotte peut fonctionner en mode aspirant (évacuation vers l'extérieur) ou en mode filtrant (recirculation avec filtres à charbon).

Comment installer la hotte en version aspirante ?

Raccordez l'entrée moteur à un conduit d'évacuation d'au moins 120 mm de diamètre. Retirez les filtres à charbon s'ils sont présents.

Comment installer la hotte en version filtrante ?

Installez les filtres à charbon actif (fournis ou en option) et laissez l'air filtré s'échapper par les grilles latérales de la cheminée.

Quelle est la distance minimale entre la hotte et la table de cuisson ?

Au moins 750 mm pour les cuisinières à gaz et 650 mm pour les cuisinières électriques.

Comment nettoyer les filtres anti-graisse métalliques ?

Retirez les filtres un par un et lavez-les à la main ou au lave-vaisselle avec un détergent neutre. Nettoyez-les au moins une fois par mois.

Quand faut-il remplacer les filtres à charbon actif ?

Tous les 6 mois ou toutes les 200 heures de fonctionnement, selon l'utilisation. Ils ne sont ni lavables ni régénérables.

Comment remplacer une ampoule de la hotte ?

Débranchez d'abord l'appareil. Selon le type, démontez le plafonnier ou la bague de support, retirez l'ancienne ampoule et installez la nouvelle (E14 40W, G4 20W, G23 11W ou tube néon 15/18W).

La hotte dispose-t-elle d'un arrêt automatique ?

Oui, en appuyant deux fois sur une touche de vitesse (2-3-4), l'arrêt automatique temporisé s'active et éteint la hotte après 10 minutes.

Que faire si les LED clignotent ?

Le clignotement simultané des 4 LED indique qu'il est temps de nettoyer ou remplacer les filtres. Après entretien, appuyez sur la touche Reset pour réinitialiser le décompte.

Quelles précautions de sécurité faut-il respecter ?

Ne jamais utiliser la hotte sans filtres ou avec des flammes nues. Assurez une bonne aération. Débranchez avant entretien. L'installation électrique doit être réalisée par un professionnel.

MODE D'EMPLOI K90X-1 SMEG

Manuel d'instructions

Bedienungsanleitung

• Avant d'installer et/ou d'utiliser la hotte, lisez attentivement les instructions.
• Avant tout branchement, assurez-vous que la tension du réseau correspond à la tension figurant sur l'étiquette des caractéristiques, placée à l'intérieur de l'appareil (voir fig. 7). Sortez la hotte de son emballage et vérifiez son intégrité. En cas d'appareil endommagé, évitez d'utiliser le produit et adressez-vous aux centres d'assistance Smeg.
• Toutes les opérations d'installation et de réglage de l'appareil doivent être impérativement effectuées par des techniciens qualifiés. La distance minimale entre le plan de cuisson et la partie inférieure de la hotte doit être d'au moins 750 mm pour les plans de cuisson au gaz et de 650 mm pour les plans électriques.
• Avant toute opération d'entretien ou de nettoyage, débranchez l'appareil.
• Effectuez un entretien scrupuleux des filtres, selon les délais et intervalles recommandés par le constructeur. Lors de la cuisson ou de la friture, évitez de produire des flammes nues de forte intensité, susceptibles d'être attirées par la hotte en fonctionnement et qui pourraient provoquer un incendie. Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et un détergent liquide neutre. Il faut toujours assurer une bonne aération du local lorsque la hotte ou plusieurs appareils fonctionnant au gaz sont utilisés en même temps.
• Respectez les prescriptions légales relatives à l'évacuation de l'air en mode de fonctionnement « hotte aspirante ».
• L'air aspiré ne doit pas être envoyé vers un conduit utilisé pour l'évacuation des fumées d'appareils alimentés au gaz. L'appareil ne doit pas être utilisé par des enfants ou des personnes handicapées sans la présence d'une personne adulte.
• LE CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITÉ EN CAS DE NON-RESPECT DES INDICATIONS DONNÉES ICI.

EMPLOI

Cet appareil a été conçu pour être utilisé en mode hotte ASPIRANTE (évacuation de l'air vers l'extérieur) ou FILTRANTE (recirculation de l'air à l'intérieur).

• VERSION HOTTE ASPIRANTE : Pour la version « hotte aspirante », raccordez l'entrée moteur directement à la sortie d'évacuation extérieure des vapeurs et des odeurs. Utilisez un tuyau rigide ou flexible dont le diamètre interne, de taille ajustée, ne doit jamais être inférieur à 120 mm.

N.B. : Dans ce cas, ôtez les filtres anti-odeur au charbon actif.

• VERSION HOTTE FILTRANTE : Lorsqu'on ne peut pas évacuer les vapeurs et odeurs vers l'extérieur, la hotte peut fonctionner en mode filtrant. Dans cette version, l'air et les vapeurs sont épurés par les filtres anti-odeur au charbon actif et ils sont libérés dans l'atmosphère à travers les grilles d'aération latérales de la cheminée.

INSTRUCTIONS D'INSTALLATION :

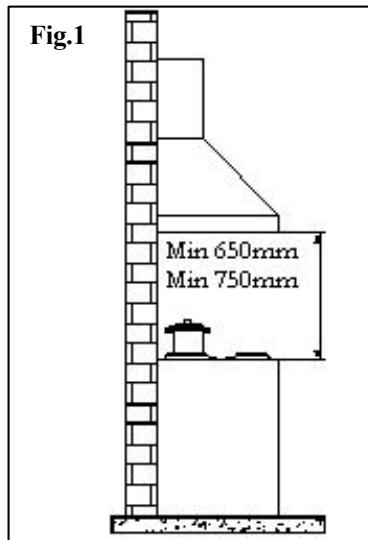

La hotte est dotée de tous les accessoires nécessaires à son installation. La distance minimale entre le plan inférieur de la hotte et le plan de cuisson doit être d'au moins 750 mm pour les plans de cuisson au gaz et de 650 mm pour les plans électriques (Fig. 1). La hotte dispose d'une entrée moteur (Fig. 2). Si l'entrée moteur n'a pas été montée par le constructeur, procéder à son installation : utiliser les deux vis fournies en standard (pour le type n°1) ou exercer une pression (pour le type n°2).

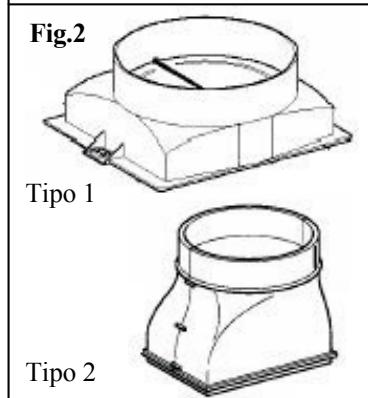

Si l'entrée moteur est dotée d'un clapet de non-retour des fumées, vérifier qu'elle s'ouvre et se ferme librement.

Pour une installation aisée, le constructeur recommande de suivre les opérations décrites ici :

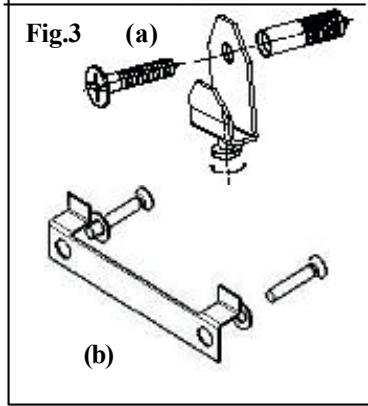

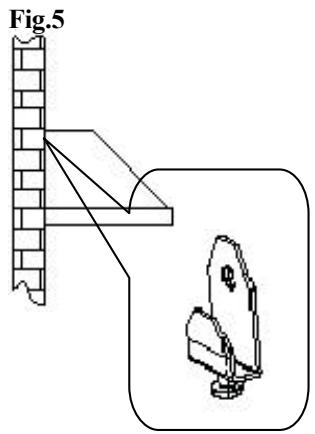

a) La hotte doit être centrée par rapport au plan de cuisson. b) La hotte est livrée avec deux supports/crochets ou bride (Fig. 3) devant être fixés au mur à l'aide de deux chevilles à expansion. Sur le derrière de la hotte, les deux trous L1 sont destinés à loger ces supports (fig. 4). c) Ôter les filtres anti-graisse, placer la hotte sur le mur et tracer la position des deux trous de centrage pour les supports/crochets. d) Après avoir écarté la hotte du mur, réaliser les 2 trous précédemment tracés. e) Fixer les deux supports/crochets au mur. f) Tracer les trous L2 au mur pour fixer la hotte en toute sécurité (fig. 4) ; percer et introduire les chevilles dans les trous. g) Accrocher la hotte aux supports/crochets (fig. 5) et niveler à l'aide de la vis de réglage (fig. 3). h) Fixer la hotte en toute sécurité et serrer à fond les deux chevilles à expansion.

Installation de la hotte version Aspirante ou Filtrante : Hotte aspirante :

Dans la version hotte aspirante, raccorder l'entrée moteur au conduit d'évacuation des fumées, dont le diamètre interne, de taille appropriée, ne doit jamais être inférieur à 120 mm.

Attention : si la hotte est dotée d'un filtre au charbon actif, ce filtre doit être retiré (voir page 7).

Hotte filtrante :

Dégager l'entrée moteur. Installer les filtres au charbon actif, comme le montre la figure à la page 7. Attention : si la hotte ne dispose pas de filtre au charbon actif, il est nécessaire de l'acheter séparément et de le monter avant l'utilisation de la hotte.

m) Montage cheminées :

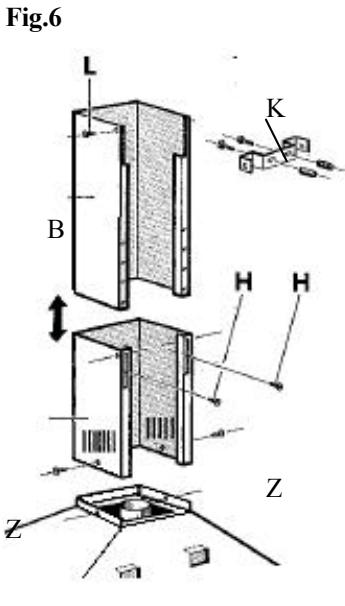

Régler les deux cheminées télescopiques (fig. 6) en fonction de la longueur désirée.

Bloquer les deux cheminées en serrant les deux vis H. Poser avec soin l'ensemble cheminées sur le côté supérieur de la hotte. Placer la bride K cheminée sur la cheminée B (fig. 6). Tracer les deux trous sur la paroi, afin de fixer la bride cheminée au mur.

Retirer l'ensemble cheminée, insérer et fixer au mur la bride de support de la cheminée, à l'aide des chevilles prévues à cet effet. Placer et fixer l'ensemble cheminée à la hotte (utiliser des vis Z) et à la bride cheminée (utiliser des vis L), comme le montre la figure F.

CONNEXION ÉLECTRIQUE

Attention : Les opérations de connexion électrique doivent être impérativement effectuées par un installateur qualifié.

L'appareil N'EST PAS MUNI DE FICHE. Tout d'abord, monter sur le câble une fiche adéquate, compte tenu de la charge indiquée sur la plaquette placée à l'intérieur de la hotte et brancher celui-ci à une prise facilement accessible, conforme aux normes en vigueur.

En cas de connexion directe au réseau, il est important de placer - entre l'appareil et le réseau - un interrupteur bipolaire, dont l'ouverture min. entre les contacts est de 3 mm, compte tenu de la charge et des normes en vigueur en la matière.

INSTRUCTIONS D'UTILISATION :

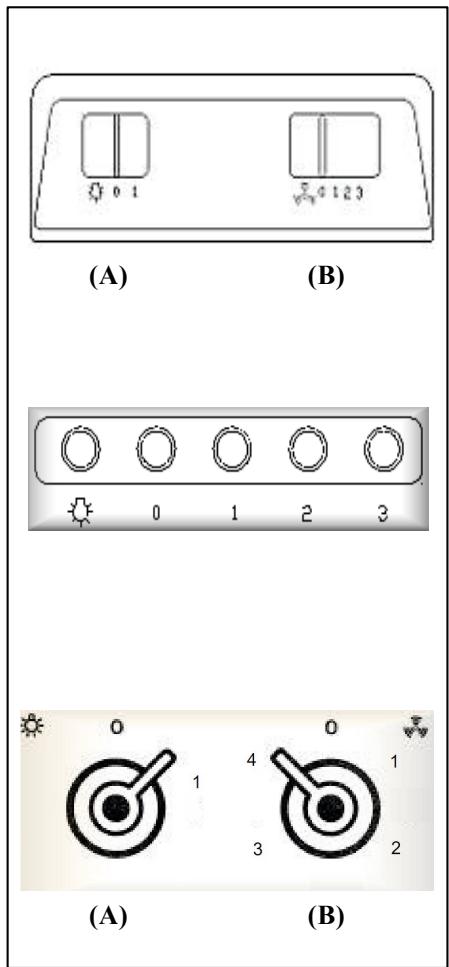

ENSEMBLE COMMANDES :

Pour une utilisation optimale et efficace de l'appareil, le constructeur recommande de mettre en service la hotte quelques minutes avant de commencer la cuisson et d'en prolonger le fonctionnement pendant 15 min. au moins après avoir terminé la cuisson ou, en tout cas, jusqu'à la disparition totale des vapeurs et odeurs.

Pour mettre la hotte en service, identifier le type de commande de la hotte et suivre les indications correspondantes :

> SLIDER :

• Touche (A) pour allumer/éteindre les lumières de la hotte.
• Curseur (B) quatre positions :

0 : Arrêté

1/2/3 : Mise en service/réglage de la vitesse

AVEC BOITIER DE COMMANDE ÉLECTROMAGNÉTIQUE :

Touche ON/OFF lumières

0

Touche OFF moteur

1-2-3 Touche mise en service/réglage de vitesse de la hotte.

> AVEC BOUTONS TOURNANTS :

- Boutons tournants (A) deux positions pour allumer/éteindre les lumières (0-1)

- Bouton tournant (B) quatre

positions :

0 Position OFF moteur

1-2-3-4 Réglage vitesse de la hotte

AVEC BOITIER DE COMMANDE ÉLECTRONIQUE :

Touche ON/OFF lumières

0/1 Touche OFF/1 vitesse moteur

2-3-4 Touche réglage vitesse de la hotte

Touche reset Filtres

FONCTIONS EN OPTION :

• ARRÊT/EXTINCTION AUTOMATIQUES TEMPORISÉS : En appuyant deux fois sur l'une des touches vitesse moteur (2-3-4), on active la fonction « Arrêt/extinction automatiques temporisés », qui éteint les lumières et qui arrête le moteur de la hotte après 10 min. L'activation de cette fonction est visible par le clignotement de la LED située au-dessous de la touche pressée.
• AVIS NETTOYAGE FILTRES : Le clignotement simultané des 4 LEDs (programmé pour s'activer toutes les 100h de fonctionnement) signale à l'utilisateur la nécessité de nettoyer/remplacer les filtres.

En appuyant sur la touche Reset, on réinitialise le décompte des 100h.

N.B. Une pression accidentelle sur la touche reset avant le cycle des 100h de fonctionnement n'a pas pour effet de remettre à zéro la mémoire de nettoyage des filtres.

Il est recommandé de nettoyer les filtres anti-graisse toutes les 100h de fonctionnement et de remplacer les filtres au charbon actif toutes les 200h.

NETTOYAGE ET MAINTENANCE :

Avant d'effectuer toute opération de maintenance et/ou de nettoyage, débrancher la hotte.

Le nettoyage constant assure le bon fonctionnement et une longue durée de vie de l'appareil.

Une grande attention mérite d'être accordée aux filtres anti-graisse et, uniquement pour les hottes filtrantes, aux filtres au charbon.

N.B. L'accumulation de graisses à l'intérieur des panneaux filtrants nuit au rendement de la hotte et peut présenter des risques d'incendie.

NETTOYAGE EXTÉRIEUR :

Pour nettoyer la hotte tant à l'extérieur qu'à l'intérieur, utiliser un chiffon humide et un détergent liquide neutre ; éviter absolument l'emploi de solvants ou de substances abrasives. Il est conseillé d'utiliser des produits spécifiques et de suivre les instructions relatives au produit. Le constructeur recommande de nettoyer la hotte en frottant l'acier toujours dans le sens de la finition de surface.

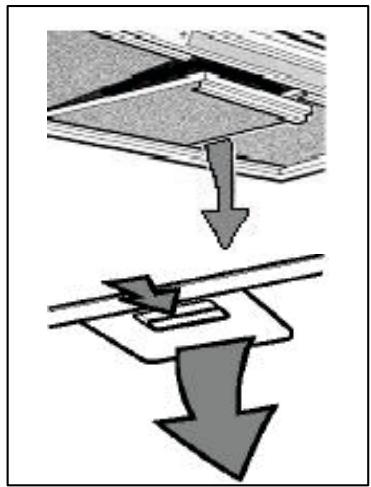

NETTOYAGE FILTRES MÉTALLIQUES :

Une attention particulière doit être également accordée aux panneaux filtrants anti-graisse métalliques. L'accumulation de graisses à l'intérieur des panneaux filtrants nuit au rendement de la hotte et peut créer des risques d'incendie. Afin d'éviter tout risque d'incendie, les filtres doivent être nettoyés au moins une fois par mois ou plus souvent, en cas d'utilisation particulièrement intense de l'appareil.

Après avoir identifié votre modèle de hotte, ôter un filtre à la fois, comme le montrent les figures ci-contre. Laver les filtres avec soin : utiliser un détergent neutre, à la main ou à la machine. Remonter les filtres en veillant à ce que le bouton soit tourné vers l'extérieur de la hotte.

CHARBON : (Uniquement pour la version hotte filtrante)

Les filtres au charbon ont la particularité de capturer les odeurs, jusqu'au niveau de saturation des charbons. Ils ne sont ni lavables ni régénérables ; c'est pourquoi le constructeur recommande de les remplacer au moins une fois tous les six mois ou plus souvent en cas d'utilisation particulièrement intense de la hotte.

Avant toute manipulation, vérifier que la hotte est débranchée.

Pour accéder aux filtres au charbon actif, il est nécessaire d'ôter les filtres métalliques (voir ci-dessus). Après avoir consulté les figures, identifier le kit filtres au charbon fourni avec la hotte.

En cas de filtre à disque, il suffit de tourner les deux filtres de 90°, comme le montre la fig. A, et de les sortir de leur logement.

Dans le cas du filtre à cartouche fixé avec des ressorts (fig. B), exercer une pression nécessaire à vaincre la résistance du ressort et extraire le filtre.

Le filtre à cartouche bloqué par la bride et le pommeau filtré (fig. C) : dévisser le pommeau, ôter la bride de fixation et extraire le filtre au charbon actif.

Remonter les filtres au charbon et les filtres antigraisse métalliques, en suivant les opérations décrites ci-dessus dans l'ordre inverse.

N.B. Uniquement pour les hottes à commande électronique, remettre à zéro la fonction avis de nettoyage des filtres, en appuyant sur la touche reset (remise à zéro) des filtres.

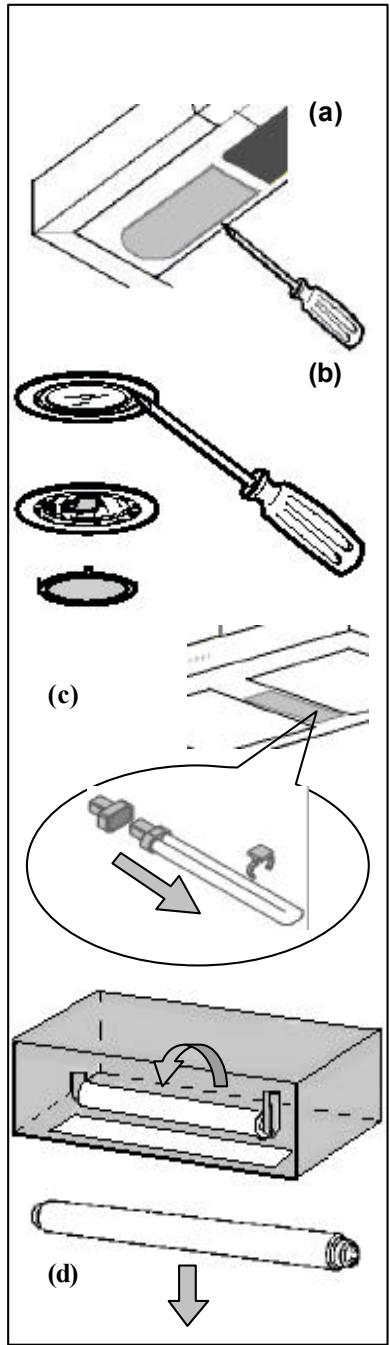

REMPLACEMENT DES LAMPES :

Avant d'effectuer toute opération de maintenance et/ou de nettoyage, débrancher toujours la hotte.

En fonction des différents modèles, la hotte peut être dotée de plusieurs types de lampes : à incandescence, halogènes et au néon.

a) Lampes à incandescence : les lampes avec culot E14, 40 W de puissance et 230 V de tension. Pour les remplacer, démonter le plafonnier transparent placé au niveau des commandes, dévisser la lampe et visser la nouvelle lampe. b) Lampes halogènes : lampes avec culot G4, 20 W de puissance et 12 V de tension. Pour remplacer cette lampe, ôter la bague de support verre du spot à l'aide d'un tournevis. Après avoir ôté le verre, ôter la lampe défectueuse de son logement et monter la nouvelle lampe.

Remonter le verre du spot et le bloquer avec une bague.

c) Lampes au néon Biax : lampes avec culot G23, puissance 11 W. Après avoir démonté le plafonnier, retirer la lampe Biax de son logement/support. Remonter la lampe en effectuant les opérations de démontage ci-dessus dans l'ordre inverse. d) Lampes au néon : tube néon 15/18 W de puissance. Pour accéder au tube néon, dévisser les vis de fixation du châssis en verre. Effectuer une rotation de 90° du tube et sortir le néon. Installer le nouveau tube et remonter le châssis en verre.

GARANTIE ET SERVICE APRÈS-VENTE

Outre ce mode d'emploi et d'entretien, vous trouverez à l'intérieur de l'emballage de la hotte aussi le Livret de garantie Smeg. Pour une information complète et exhaustive de la garantie, nous vous invitons à lire le Livret de garantie Smeg.

En cas de panne, appeler le numéro unique du service client

199.135.135.*

ou consulter l'annuaire téléphonique du chef-lieu de province sous la rubrique Smeg et communiquer toujours :

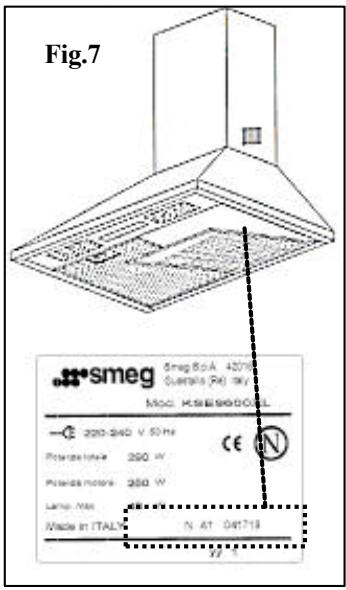

• le modèle indiqué à l'intérieur de la hotte (fig.7)
• votre adresse complète
• votre numéro de téléphone
• une indication sur le type de panne
• tarif de 0,14 €/minute à partir du réseau fixe, 0,18 €/minute en moyenne à la réponse et 0,35 €/minute à partir du réseau mobile.

Cet appareil porte le symbole du recyclage conformément à la Directive

Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet article, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
