H302100 015 - Hotte SILVERLINE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil H302100 015 SILVERLINE au format PDF.
| Type de produit | Hotte aspirante |
| Marque | SILVERLINE |
| Modèle | H302100 015 |
| Tension d'alimentation | 220-240 V ~ 50 Hz |
| Classe d'isolation | Classe I |
| Classe d'isolation du moteur | F |
| Nombre de vitesses | 4 (télécommande) |
| Minuterie | 15 minutes |
| Éclairage | 3 groupes de lampes halogènes |
| Type de lampe | Halogène 50 W |
| Nombre de lampes | 6 |
| Filtre métallique | Cassettes en aluminium, lavable en lave-vaisselle (60 °C) |
| Filtre à charbon | Optionnel, remplacement tous les 2-3 mois |
| Télécommande | Oui, sans fil |
| Diamètre de conduit | 120 ou 150 mm |
| Entretien | Nettoyer le filtre métallique une fois par mois ; essuyer la surface avec un chiffon humide |
| Sécurité | Débrancher avant entretien ; ne pas toucher les lampes chaudes ; utiliser un fusible max 6 A |
| Installation | Au plafond, avec ou sans cheminée ; sortie d'air sur n'importe quel côté |
| Utilisation | Domestique uniquement ; ne pas utiliser avec des appareils à flamme nue |
| Arrêt automatique | Après 4 heures d'inactivité |
FOIRE AUX QUESTIONS - H302100 015 SILVERLINE
Questions des utilisateurs sur H302100 015 SILVERLINE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice H302100 015 - SILVERLINE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil H302100 015 de la marque SILVERLINE.
MODE D'EMPLOI H302100 015 SILVERLINE
- Câble d'alimentation électrique
- Coque
- Eclairage
- Plaque d'extraction à compartiments
- Filtre métallique
- Panneau de commande
- Télecommande

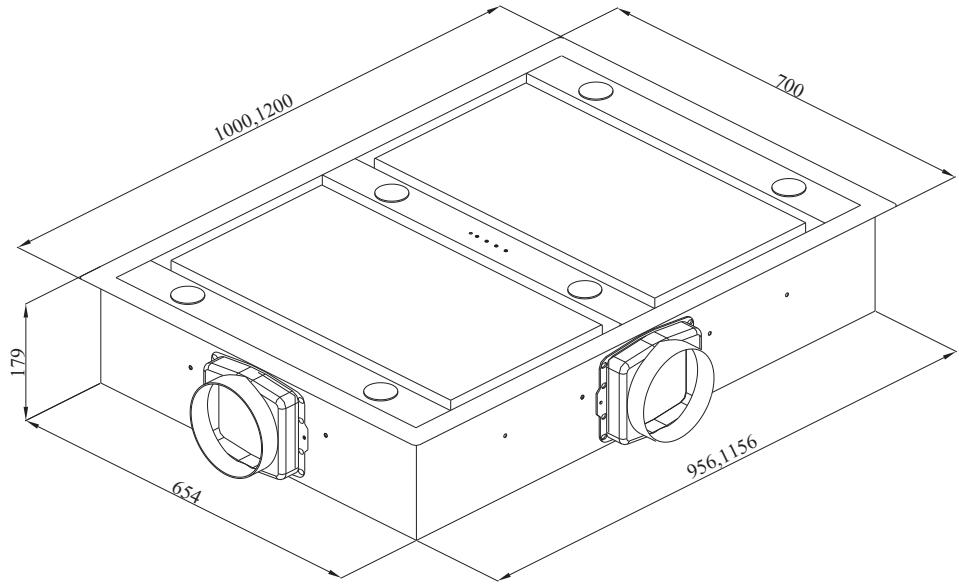

Dimension de la hotte technique
Figure 2
Avertissements et mesures de sécurité
Ce produit est donc pour usage domestique.
*La tension d'utilisation de votre appareil est de 220-240 Volts~50 Hz
Une prise de terre est utilisée sur le câble du réseau électrique de l'appareil. Ce câble doit être absolument branché à une prise reliée à la terre.
Toutes les installations électriques doivent être effectuées par un electricien qualifié.
*Une installation effectuée par une personne non qualifiée pourrait entraîner un dysfonctionnement de l'appareil, ou un endommagement de l'appareil et des accidents.
Le câble d'alimentation électrique ne doit pas être pinçé ou tordu pendant l'installation. Le cordon électrique ne doit pas être installé près des cuisinières au risque de fondre et de causer un incendie.
*Ne branchez pas votre appareil avant d'en avoir terminé l'installation.
*Gardez la fiche dans un endroit accessible afin de pouvoir la déconnecter en cas de danger.
*Ne touchez pas les lampes lorsqu'elles sont restées allumées pendant longtemps. Étant donné qu'elles sont chaudes, elles pourraient vous brûler la main.
*Les hottes aspirantes sont conçues pour être utilisées pour un usage domestique de cuisine normale. Si elles sont utilisées à d'autres fins, une panne pourrait survenir et dans ce cas, elles ne seront plus sous garantie.
*Respectez les règles et consignes en vigueur en matière d'installation de la sortie d'air. (Cet avertissement ne s'applique pas à l'appareil utilisé sans cheminée.)
*La cuisson des aliments à flamber ne doit pas être réalisée sous l'appareil.
*Démarrez votre appareil après avoir posé la casserole, la poêle, etc. sur la plaque. Sinon, la température élevée pourrait entraîner la déformation de certaines parties de votre appareil.
*Avant de désteroler la casserole, la poêle, etc., de la plaque, posez leur couvercle dessus.
*Ne laissez pas de l'huile chaude sur la plaque, car les casseroles qui contiennent de l'huile chaude peuvent s'enflammer.
*Faites attention aux rideaux et protections pendant la cuisson d'aliments comme les fritures car l'huile peut sauter.
*Assurez-vous que les filtres sont convenablement changés. Les filtres qui ne sont pas changés en temps opportun pourraient causer un incendie puisqu'ils sont maculés d'huile.
*N'utilisez pas les matériaux filtrants qui ne sont pas ignifuges à la place du contrôle.
*N'utilisez pas votre appareil sans filtre en aluminium ; ne retirez pas les filtres lorsque l'appareil est en marche.
*En cas de flammes, coupez l'alimentation de l'appareil et des appareils de cuisson (Pour couper l'alimentation de l'appareil, il suffit de le débrancher de la prise).
*Vos appareils pourraient causer un incendie si le nettoyage n'est pas effectué périodiquement.
Coupez l'alimentation de l'appareil avant de procéder à l'entretien (arrêtez l'alimentation de l'appareil en le débranchant).
*Lorsque la hotte et les appareils fonctionnant avec une énergie autre que l'électricité sont utilisés au même moment, la pression négative dans la pièce ne doit pas être supérieure à 4 Pa (4 x 10 ^-5 bar).
*Si un appareil fonctionnant avec du carburant ou un combustible gazeux se trouve au même endroit que votre hotte, le conduit d'échappement de cet appareil doit être totalement isolé de son volume et être de type hermétique.
*Lorsque la cheminée est branchée à votre appareil, utilisez des conduits de 150 mm ou 120 mm de diamètre. Les raccords de tuyaux doivent être le plus court possible avec le minimum de coudes.
*Tenez l'ensemble des équipements hors de la portée des enfants, car ils pourraient se révéler dangereux pour eux.
Assurez-vous que votre enfant ne joue pas avec l'appareil. Ne permettez pas aux enfants d'utiliser leur appareil.
*Si le câble électrique est endommagé, il doit être changé par le fournisseur, une agence d'entretien ou un personnel spécialisé au même endroit afin d’éviter toute situation dangereuse.
*En cas de flamme, arrêtez l'alimentation de la hôte puis les appareils de cuisson et couvrez la flamme. N'utilisez jamais de l'eau pour l'éteindre.
Utilisez un fusible de « MAX 6 A » lors de l'installation de la hotte aspirante pour votre sécurité.
« ATTENTION : Les parties accessibles peuvent devenir chaudes lorsqu'elles sont utilisées avec un appareil de cuisson ».
« L'appareil ne doit pas être utilisé par les enfants, des personnes représentant des capacités, physiques sensorielles ou mentales réduites ou qui manquent d'expérience et de connaissances, à moins qu'elles n'aient été formées et encadrées sur la question »
Avertissement relatif au transport et à la manutention.
Tout le matériel fourni dans l'emballage qui constitue votre appareil est recyclable. Veuillez respecter les signes inscrits sur la caisse de l'appareil pendant le transport. Servez-vous des poignées fixées sur les côtés de la caisse pour porter votre appareil.
Si vous avez besoin de transport
*Conservez l'emballage d'origine.
*Transportez votre produit dans sa caisse originale ; respectez les signes relatifs au transport inscrits sur la caisse contenant l'appareil.
S'il n'y a pas d'emballage d'origine :
Ne mettez pas du matériel lourd dans la hotte de cheminée. Évitez des coups sur la surface externe. Emballez votre appareil pour éviter des dommages.
Pour l'installation, retirez l'appareil de son emballage :
Vérifiez que votre appareil n'est pas déformé. Les dommages et pannes liés au transport doivent être immédiatement signalés au responsable du transport. Si vous remarquez un dommage, veuillez contacter le distributeur. Ne laissez pas les enfants jouer avec le matériel d'emballage.
Accessoires standard
Figure 1
Cheminée en plastique
Cheminée en plastique, montée la sortie d'air de l'aspirateur (Figure 1)
Installation, retrait de l'appareil de son emballage :
Vérifiez que votre produit ne présente aucune déformation. Tout dommage et toute panne résultat du transport doit immédiatement être rapportés au responsable du transport. Si votre appareil est endommagé, veuillez contacter votre fournisseur. Ne laissez pas les enfants jouer avec l'emballage de l'appareil.
Installation de la HOTTE
Les unités de ventilation externe doivent être utilisées pour les modèles de hottes de plafond.
Avant de monter les hottes de plafond, raccordez le système de ventilation externe sélectionné précédemment, puis préparez un conduit d’aération de 150 mm de diamètre ainsi que la perce à monter sur le plafond. Fixez ensuite la cheminée en plastique au tuyau flexible à l’aide d’une vis. Une fois la hotte installée au plafond, tirez la cheminée en plastique et fixez-la à l’aide des écrous à oreilles.
La sortie d'air peut être montée sur n'importe quel côté de l'appareil. Toute sortie d'air non utilisée doit rester fermée.
- Pour installer la hotte au plafond, faites une coupe sur le plafond conformément aux dimensions données sur le schéma technique.
Percez une ouverture pour fixer la cheminée en plastique selon la position de la sortie d'air.
Connexion de l'unité de ventilation externe à la hotte : * Ouvrez la plaque d'extraction à compartiments de l'appareil puis enlevez le contrôle (Figures 3 et 4).
Figure 3
Figure 4
Tirez le câble provenant de l'unité de ventilation externe puis, enfoncez-le à 30 cm du trou situé sur le côté supérieur de la hotte.
Figure 2
Câble provenant de l'unité de ventilation externe.
Coupez l'alimentation électrique de la hotte. Dans ce cas, désactivez le fusible de la hotte.

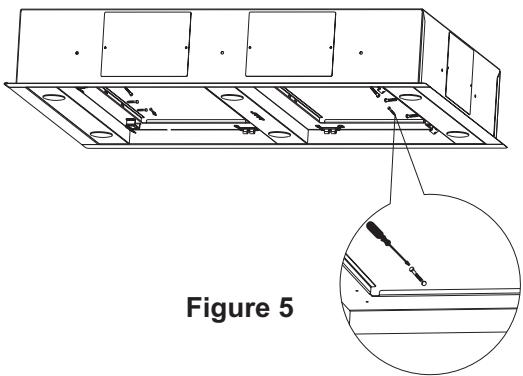

- Placez la hotte sur la coupe effectuée sur le plafond, puis vissez-la au plafond comme indiqué sur la Figure 5.
Pour une meilleure performance de l'appareil, assurez-vous que le tuyau flexible en aluminium ne présente aucun coude.
Correct
Figure 3 Incorrect
Figure 6
Remplacement des lampes
Débranchez la hotte aspirante de la prise électrique. Enlevez le filtre à cassettes en aluminium. Retirez la lampe usée puis remplacez-la par une nouvelle lampe de même type (veuillez attendre que les lampes refroidissent car elles pourraient vous brûler les mains).
Remplacement d'une lampe halogène de 50 W
Pour remplacer les lampes halogènes, tenez la lampe par le bas tout en poussant son support, tournez-la légèrement dans le sens anti-horaire puis enlevez-la par le bas. Figure 6
Fonctions de l'appareil
Votre hotte peut être utilisée avec ou sans cheminée.
Utilisation avec cheminée. Raccordez l'appareil à une cheminée qui évacuera directement l'air pendant le fonctionnement de l'appareil. Pour une performance optimale de votre produit, veillez à ce que le conduit d'aération suive la voie la plus courte pour le raccordement à la cheminée. Notre appareil est conçu de manière à être utilisé avec une cheminée.
Attention !!!
La sortie de l'appareil ne doit pas être connectée aux canaux de ventilation utilisés pour d'autres fonctions.
Figure 7
Filtres à cassettes en aluminium Figure 4
Entretien
*Débranchez l'appareil avant tout processus d'entretien et de nettoyage.
*Le filtre à cassettes en aluminium retient la poussière et l'huile dans l'air.
*Lavez le filtre métallique une fois par mois avec de l'eau chaude savonneuse ou, si possible, dans un lave-vaisselle (réglé à 60°C).
*Pour retirer un filtre à cassettes en aluminium, appuyez sur les loquets élastiques à l'extrémité. Patientez jusqu'à ce que le filtre sèche avant de le replacer.
*Essuyez la surface extérieure de la hotte avec un chiffon humide mouillé avec de l'eau ou de l'alcool.
*Veuillez éviter tout contact des pièces électroniques avec de l'eau ou des matériaux similaires.
*L'utilisation des produits de nettoyage et d'entretien de l'inox, disponibles sur le marché, prolongera la durée de vie de votre appareil.
Avertissement : Les filtres en aluminium doivent être lavés dans un lave-vaisselle. La couleur des filtres en aluminium pourrait changer après plusieurs lavages. Cette décoloration est normale et il est inutile de replacer les filtres.
Pour assurer une bonne ventilation, gardez les fenêtres de la cuisine fermées.
Remarque importante
Veuillez faire attention lorsque le produit est utilisé en même temps qu’un appareil qui fonctionne avec de l’air et du carburant (appareil de chauffage, chauffe-eau, etc. qui fonctionnent à l’aide du gaz, du carburant diesel, du charbon ou du bois), car la hotte aspirante peut provoquer un incendie en raison de l’air qu’elle dégage.
Cet avertissement ne s'applique pas aux appareils sans cheminée.
La hotte ne dispose d'aucun bouton de commande. Elle peut uniquement fonctionner à l'aide de la télécommande.
Fonctions de la télécommande et boutons :
Mise en Marche/Arrêt : Utilisez ce bouton pour allumer et éteindre le moteur. La vitesse initiale du moteur est 1. Les numéros de vitesse du moteur sont visibles à l'aide d'un voyageur sur le numéro de vitesse de fonctionnement. En 1ère vitesse, le voyant à l'extrémité gauche s'allume ; lorsque vous passez à la 2ème vitesse, deux voyants de la gauche s'allument, etc.
VITESSE - : Cette option est fonctionnelle lorsque le moteur est en marche.
Chaque fois que vous appuyez sur ce bouton, la vitesse du moteur est réduite au niveau inférieur suivant (le niveau minimum est 1).
Fonction de la minuterie : La minuterie est activée lorsque vous appuyez sur le bouton « Vitesse - ». Cette option est fonctionnelle lorsque le moteur est en marche. Maintenez ce bouton enfoncé (pendant 2 secondes) pour activer la minuterie du moteur pour 15 minutes. Le voyant clignotant à l'extrême droite indique que la minuterie est activée. Le moteur s'arrête lorsque les 15 minutes sont écoulées. La minuterie est désactivée si la vitesse change alors que la minuterie est active.
VITESSE + : Cette option est fonctionnelle lorsque le moteur est en marche.
Chaque fois que vous appuyez sur ce bouton, la vitesse du moteur passe au niveau supérieur suivant (le niveau maximum est 4).
Eclairage :
Cet appareil dispose de trois paramètres d'éclairage. Vous pouvez allumer simultanément deux, quatre ou six lampes halogènes comme vous le souhaitez.
LAMPES : Notre produit est doté de 3 groupes de lampes. Lorsque vous appuyez sur le bouton d'éclairage à l'arrêt, deux lampes situées au milieu de votre appareil s'allument. Lorsque vous appuyez à nouveau sur le bouton d'éclairage, les deux lampes s'éteignent et 4 lampes situées sur les côtés s'allument. Toutes les lampes s'éteignent une fois que vous appuyez à nouveau sur le bouton d'éclairage. 1er groupe de lampes : Lorsque vous appuyez sur le bouton d'éclairage à l'arrêt, deux lampes situées au milieu s'allument. 2ème groupe de lampes : Lorsque vous appuyez sur le bouton pendant 3 secondes, les deux lampes sur le milieu s'éteignent puis, 4 lampes situées sur les côtés s'allument.
3ème groupe de lampes : Lorsque vous appuyez sur le bouton d'éclairage pendant 3 secondes, toutes les lampes s'allument. Ainsi, votre produit dispose de 3 niveaux d'éclairage. Si vous appuyez sur le bouton d'éclairage lorsqu'il est activé, alors deux groupes de lampes s'éteignent.
REMARQUE: À moins que la position de la hotte ne soit changée pendant 4 heures, cette dernière sera à l'arrêt. Ce qui signifie que si le moteur est en marche, il s'arrête ; si les lampes sont allumées, elles s'éteignent ; enfin, si le moteur et les lampes sont en marche à ce même moment, ils s'éteignent tous les deux.
REMARQUE: Si vous observez une panne sur la télécommande ou sur votre appareil, éteignez l'appareil à l'aide du commutateur marche/arrêt situé sur le produit.
| Vérifiez le raccordement électrique. (La tension du réseau électrique doit être comprise entre 220 et 240 V la hotte doit être branchée à une prise raccordée à la terre.) | Vérifiez le commutateur du moteur. (Le commutateur du moteur doit être enposition MARCHE) | Vérifiez le commutateur de la lampe. (Le commutateur de la lampe doit être enposition MARCHE) | Vérifiez les lampes. (Les Lamps doivent être stables.) | Vérifiez la salle. (La salle doit être ouverte) | Remplacement du filtre à charbon (Le filtre à charbon doit être remplace par un nouveau tous les 2 à 3 mois pour les modèlles utilisant le filtre à charbon dans les conditions normales) | |
| La hotte aspirante ne fonctionne pas | X | X | ||||
| Les lampes d'éclairage ne fonctionnent pas | X | X | X | |||
| L'aspiration d'air de la hotte est faible | X | |||||
| La hotte n' évacue pas l'air vers l'extérieur (pour des pièces qui ne disposent pas de cheminée) | X | X |
Avant de contacter le service technique :
Assurez-vous que le produit est branché et que le fusible du câblage électrique fonctionne. N'entreprenez aucune action qui pourrait endommager l'appareil. Avant de contacter le service technique, procédez à la vérification de votre hotte aspirante, conformément au tableau 1. Si le problème persiste, contactez votre fournisseur ou le service le plus agréé.
Utilisation de la télécommande
Votre appareil peut être commandé à distance
Les instructions ci-dessous vous permettent d'utiliser votre télécommande
Figure 8
1 - Marche/Arrêt 2 - Augmenter la vitesse 3 - Réduire la vitesse 4 - Mise en Marche/Arrêt de la lampe
DESCRIPTIONS TECHNIQUES SPECIFIQUES
| Tension d'alimentation | 220-240 V 50Hz |
| Classe d'iso1ation du moteur | F |
| Classe d'iso1ation | CLASS I |
Conseils pour une utilisation optimale de votre hotte aspirante :
*Utilisez des conduits de 150/120 mm de diamètre et le moins de coudes possible lorsque vous effectuez le raccordement à la cheminée.
*Respectez les périodes de nettoyage des filtres en aluminium ainsi que les intervalles de changement des filtres à charbon.
*Utilisez le produit à la vitesse moyenne si le niveau de puissance d'aspiration élevé n'est pas nécessaire.
- Pour assurer une bonne ventilation, laissez les fenêtres de la cuisine fermées.
7.3 Déclaration de conformité conformément à la directive CEM
Mise en circulation dans l'UE
SCD Luisina
La boisinière
35530 Servon-sur-Vilaine
FRANCE
Par la présente, nous certifions que le produit mentionné ci-dessus correspond à toutes les définitions de la directive CEM 2004/108/CE.
Le produit mentionné ci-dessus répond aux demandes des directives suivantes:
- Directive relative à la basse tension 2006/95/CE
- Directive CEM 2004/108/CE
S. A. V:
Pour assurer ce service, le constructeur et SCD font confiance à:
Société Française de Garantie
Impasse Évariste Galois
Cs 30001
13106 Roussset Cedex
Hotline tel: 04 88 78 89 00
Par e-mail: sfg@sfg.fr
