| Type de produit | Hotte de cuisine aspirante |
| Marque | SILVERLINE |
| Modèle | H10590 015 |
| Alimentation électrique | 220-240 V ~ 50 Hz |
| Classe d'isolation | Classe I |
| Classe d'isolation du moteur | F |
| Nombre de vitesses | 3 niveaux de régime (bas, moyen, élevé) |
| Éclairage | 2 lampes avec interrupteur dédié |
| Type de filtre à graisses | Filtre cassette en aluminium lavable (eau savonneuse ou lave-vaisselle à 60°C) |
| Filtre à charbon (optionnel) | À remplacer tous les 2 à 3 mois (usage normal) |
| Diamètre de conduit d'évacuation | 120 mm ou 150 mm |
| Distance minimale au-dessus d'une cuisson électrique | 65 cm |
| Distance minimale au-dessus d'une cuisson gaz ou mixte | 75 cm |
| Longueur du câble d'alimentation | 1,50 m |
| Mode d'évacuation | Recyclage (avec filtre à charbon) ou extraction vers l'extérieur |
| Matériau de l'habillage | Verre trempé, acier, plastique |
| Panneau de commande | Boutons poussoirs pour vitesse, éclairage et arrêt |
| Fusible recommandé | 6 A MAX |
| Entretien des filtres métalliques | Nettoyage mensuel |
| Remplacement du filtre à charbon | Tous les 4 à 5 mois (selon utilisation) |
| Garantie | Sous réserve d'enregistrement de la facture |
| Service après-vente | Société Française de Garantie : 04 88 78 89 00 / sfg@sfg.fr |
FOIRE AUX QUESTIONS - H10590 015 SILVERLINE
Questions des utilisateurs sur H10590 015 SILVERLINE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice H10590 015 - SILVERLINE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil H10590 015 de la marque SILVERLINE.
MODE D'EMPLOI H10590 015 SILVERLINE
1) Panneau de commande 2) Filtre d'huile cassette en aluminium 3) Vitre d'éclairage 4) Boîtier de la hotte 5) Verre trempé 6) Corps
Merci beaucoup!
Cher client,
Nous vous remercions de la confiance que vous nous témoignez par l'acquisition de cette hotte SILVERLINE.
Cet appareil est conçu de façon à répondre aux exigences de l'usage privé à domicile.
Nous vous prions de respecter attentivement cette notice d'emploi, qui est la base de toute utilisation/maintenance de la hotte.
Cet appareil est conforme aux conditions européennes de sécurité selon la réglementation CE.
Le fabricant décline toute responsabilité pour les dommages aux personnes et objets qui sont la conséquence d'une installation, utilisation ou manipulation erronée ou incorrecte de l'appareil.
Vous pouvez joindre notre service pré-vente sous le numéro suivant:
Société Française de Garantie Impasse Evariste Galois CS 30001 13106 Roussset Cedex
Hotline tel: 04 88 78 89 00
Mise à jour : 28/01/2014
Par e-mail: sfg@sfg.fr
© Toute reproduction ou publication partielle est interdite.
Le fabricant se réserve le droit d'effectuer des modifications de modèle éventuellement nécessaires au niveau des types d'appareil. Ceci concerne des modifications relatives à une utilisation plus agréable, la protection de l'utilisateur et de l'appareil ainsi que des adaptations aux standards techniques actuels.
Au cas où, malgré notre contrôle qualité approfondi, vous auriez des réclamations à formuler, nous vous prions de vous adresser à notre service après-vente.
Veuillez conserver ce mode d'emploi en un lieu facilement accessible.
Votre équipe SILVERLINE
Avertissements et mesures de sécurité
Ce produit est donc pour usage domestique.
*La tension d'utilisation de votre appareil est de 220-240 Volts~50 Hz
Une prise de terre est utilisée sur le câble du réseau électrique de l'appareil. Ce câble doit être absolument branché à une prise reliée à la terre.
Toutes les installations électriques doivent être effectuées par un electricien qualifié.
*Une installation effectuée par une personne non qualifiée pourrait entraîner un dysfonctionnement de l'appareil, ou un endommagement de l'appareil et des accidents.
Le câble d'alimentation électrique ne doit pas être pinçé ou tordu pendant l'installation. Le cordon électrique ne doit pas être installé près des cuisinières au risque de fondre et de causer un incendie.
*Ne branchez pas votre appareil avant d'en avoir terminé l'installation.
*Gardez la fiche dans un endroit accessible afin de pouvoir la déconnecter en cas de danger.
*Ne touchez pas les lampes lorsqu'elles sont restées allumées pendant longtemps. Étant donné qu'elles sont chaudes, elles pourraient vous brûler la main.
*Les hottes aspirantes sont conçues pour être utilisées pour un usage domestique de cuisine normale. Si elles sont utilisées à d'autres fins, une panne pourrait survenir et dans ce cas, elles ne seront plus sous garantie.
*Respectez les règles et consignes en vigueur en matière d'installation de la sortie d'air. (Cet avertissement ne s'applique pas à l'appareil utilisé sans cheminée.)
*La cuisson des aliments à flamber ne doit pas être réalisée sous l'appareil.
*Démarrez votre appareil après avoir posé la casserole, la poêle, etc. sur la plaque. Sinon, la température élevée pourrait entraîner la déformation de certaines parties de votre appareil.
*Avant de désteroler la casserole, la poêle, etc., de la plaque, posez leur couvercle dessus.
*Ne laissez pas de l'huile chaude sur la plaque, car les casseroles qui contiennent de l'huile chaude peuvent s'enflammer.
*Faites attention aux rideaux et protections pendant la cuisson d'aliments comme les fritures car l'huile peut sauter.
*Assurez-vous que les filtres sont convenablement changés. Les filtres qui ne sont pas changés en temps opportun pourraient causer un incendie puisqu'ils sont maculés d'huile.
*N'utilisez pas les matériaux filtrants qui ne sont pas ignifuges à la place du contrôle.
*N'utilisez pas votre appareil sans filtre en aluminium ; ne retirez pas les filtres lorsque l'appareil est en marche.
*En cas de flammes, coupez l'alimentation de l'appareil et des appareils de cuisson (pour couper l'alimentation de l'appareil, il suffit de le débrancher de la prise).
*Vos appareils pourraient causer un incendie si le nettoyage n'est pas effectué périodiquement.
Coupez l'alimentation de l'appareil avant de procéder à l'entretien (arrêtez l'alimentation de l'appareil en le débranchant).
*Lorsque la hotte et les appareils fonctionnant avec une énergie autre que l'électricité sont utilisés au même moment, la pression négative dans la pièce ne doit pas être supérieure à 4 Pa (4 x 10^-5 bar).
*Si un appareil fonctionnant avec du carburant ou un combustible gazeux se trouve au même endroit que votre hotte, le conduit d'échappement de cet appareil doit être totalement isolé de son volume et être de type hermétique.
*Lorsque la cheminée est branchée à votre appareil, utilisez des conduits de 150 mm ou 120 mm de diamètre. Les raccords de tuyaux doivent être le plus court possible avec le minimum de coudes.
Gardez l'ensemble des équipements hors de la portée des enfants car ils pourraient se révéler dangereux pour eux.
Assurez-vous que les enfants ne jouent pas avec l'appareil. Ne permettez pas aux enfants d'utiliser l'appareil.
*Si le câble électrique est endommagé, il doit être remplacé par son fabricant, son service d'entretien ou par un personnel spécialisé dans le même domaine afin d'éviter toute situation dangereuse.
*En cas de flamme, coupez l'alimentation de la hotte et des appareils de cuisson, puis couvrez la flamme. N'utilisez jamais l'eau pour éteindre les flammes.
Utilisez un fusible de « 6 A MAX » lors de l'installation de la hotte de cuisine pour votre sécurité.
ATTENTION !!: Les parties accessibles peuvent devenir chaudes lorsqu'elles sont utilisées avec un appareil de cuisson.
L'appareil ne doit pas être utilisé par les enfants, des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou des personnes qui manquent d'expérience et de connaissances, à moins qu'on leur en ait confié la surveillance ou donné des instructions.
Avertissement relatif au transport et à la manutention.
- Tout matériel utilisé pour l'emballage de votre appareil est recyclable. Veuillez respecter les signes inscrits sur la caisse de l'appareil pendant le transport. Servez-vous des poignées fixées sur les côtés de la caisse pour porter votre appareil.
Si vous souhaitez transporter l'appareil :
Conservez l'emballage d'origine. Transportez votre produit dans sa caisse d'origine ; respectez les signes relatifs au transport inscrits sur la caisse contenant l'appareil.
S'il n'y a pas d'emballage d'origine :
Ne placez pas de matériel lourd sur la hotte de cheminée. Évitez de donner des coups sur la surface externe de l'appareil. Emballez votre appareil de façon à éviter des dommages.

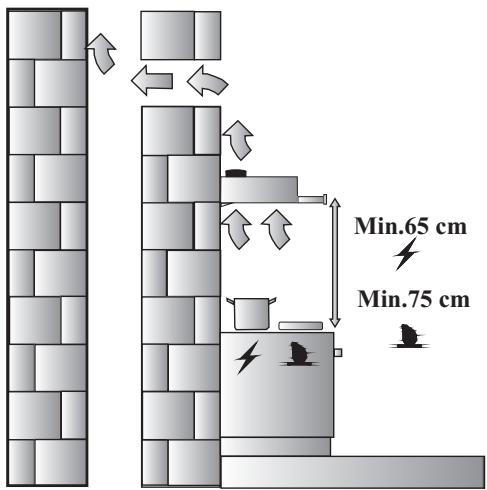

Installation, retirez votre appareil de son emballage :
Vérifiez que votre appareil ne présente aucune déformation. Les dommages et pannes liés au transport doivent immédiatement être signalés au responsable du transport. Si vous remarquez un dommage sur votre appareil, veuillez contacter votre fournisseur. Ne laissez pas les enfants jouer avec le matériel d'emballage!

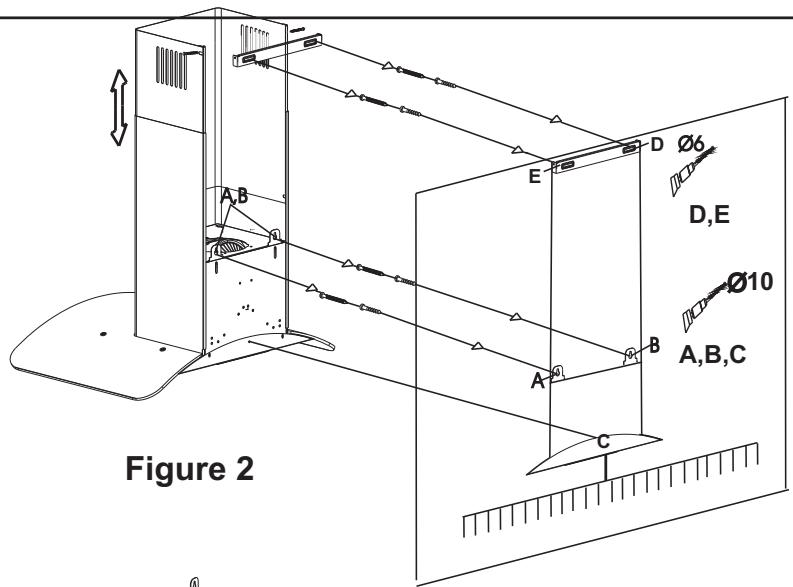

Figure 2
Figure 3
Figure 4
Figure 5
Figure 6
Remarques
Veuillez conserver votre facture ainsi que le certificat de garantie afin de valider notre garantie, et enregistrer votre facture sur le certificat de garantie. Dans le cas contraire, votre certificat de garantie sera déclaré nul et non avenue.
Afin d'éviter tout risque, faites effectuer toute action relative à l'entretien de votre appareil par un électricien. Les consignes de sécurité doivent être lues attentivement pour installer l'appareil de manière appropriée et éviter tout accident.
Conservez les instructions d'utilisation dans un endroit accessible.
Consignes de sécurité
La hotte est destinée à la cuisine et à l'utilisation domestique régulière. L'utilisation de l'appareil à d'autres fins peut constituer un risque de dysfonctionnement et l'appareil ne sera pas couvert par la garantie. Tous les câblages définitifs doivent être exécutés par un électricien qualifié. L'installation par des personnes non qualifiées peut entraîner un fonctionnement à faible rendement et endommager l'appareil. Le conduit d'évacuation ne doit pas être connecté aux conduits de cheminée libérant les fumées produites par d'autres appareils. Lorsque l'appareil est utilisé en même temps que des équipements fonctionnant au gaz ou d'autres combustibles, il peut être nécessaire de ventiler la pièce.
*L'utilisation de l'appareil en même temps que des équipements alimentés par des combustibles autres que l'électricité peut affecter leur fonctionnement (car le dispositif consomme l'air de l'environnement).
*Pendant l'installation, la hotte doit être fixée à au moins 65 cm au-dessus des foyers électriques et au moins 75 cm au-dessus de ceux fonctionnant au gaz ou à l'aide de combustibles mixtes.
*Pendant l'installation, les câbles électriques ne doivent pas être compressés ou écrasés.
*Il est interdit de faire flamber des aliments sous l'appareil.
*Ne laissez pas l'huile chaude dans un récipient sur la plaque. Les récipients avec de l'huile chaude peuvent s'enflammer.
*Assurez-vous que les filtres sont changés au moment indiqué. Les filtres qui n'ont pas été changés en temps opportun peuvent poser des risques d'incendie sous l'effet de l'accumulation de la graisse.
*L'air éliminé par l'appareil ne doit pas être renvoyé dans un conduit utilisé pour l'évacuation de la fumée des gaz en combustion ou d'autres combustibles.
*Lorsque la hotte et les équipements fonctionnant à l'aide d'une source d'énergie autre que l'électricité marchent simultanément, la pression négative dans la pièce ne doit pas excéder 4 Pa (4x10-5 bar).
REMARQUE: En cas d'incendie, déconnectez la hotte et les appareils de cuisine de la prise d'alimentation. Couvrez la flamme. N'utilisez jamais de l'eau pour l'éteindre.
Accessoires standards :
Matériaux d'assemblage.

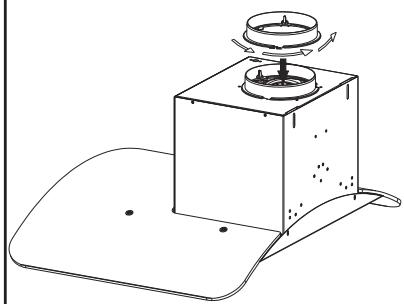

Composant de sortie de la cheminée avec système préventif de ralentissement.
Accessoires optionnels :
Filtre à charbon actif :
Le filtre à charbon actif doit être utilisé pour filtrer l'air ambiant sans cheminée et pour renvoyer l'air à l'intérieur. Le filtre à charbon actif doit être obtenu auprès des services agréés ou du revendeur. Tout d'abord, le filtre cassette est retiré pour l'installation du filtre à charbon actif. Le filtre à charbon placé sur les couvercles du moteur est installé dans sa cavité pour un emboitement parfait. Le filtre à charbon actif se monte en tournant dans la direction des flèches, tel qu'indiqué.
Pour utilisation avec une cheminée
La sortie d'air est créée en associant un tuyau flexible de 120 mm entre l'appareil et la cheminée. N-RV (Clapet de non-retour) Le système préventif de retard empêche le gaz ou l'air de revenir dans la cuisine à partir de la cheminée.
Avertissement !!!
Le conduit d'évacuation ne doit pas être connecté à d'autres conduits d'air utilisés pour d'autres fonctions.
Pour l'utilisation sans cheminée (Mode recyclage):
L'air est filtré par deux filtres à charbon et renvoyé dans l'atmosphère. L'air filtré est renvoyé dans l'atmosphère à travers ou au-dessus de l'armoire de cuisine par un tuyau de 120 mm de diamètre ou une cheminée NR-V. Cette méthode est utilisée dans des cuisines sans conduit de sortie de cheminée ou une ventilation d'air à l'endroit prévu pour le conduit de sortie de la cheminée.
Installation déballage de l'appareil:
Vérifiez toute déformation potentielle sur votre appareil. Les vices liés au transport doivent immédiatement être portés à la connaissance de l'agent de transport. Les défauts observés doivent également être portés à la connaissance du vendeur. Ne laissez pas les enfants jouer avec les matériaux d'emballage.
Positionnement de l'appareil
À la fin de l'installation, la distance entre l'appareil et le four électrique doit être de 65 cm minimum, et de 75 cm entre l'appareil et les foyers fonctionnant à l'aide d'autres combustibles. (Figure 4)
Raccordement électrique de l'appareil
Votre appareil est équipé d'un câble d'alimentation de terre qui doit être connecté à une prise reliée à la terre facilement accessible.
Longueur du câble d'alimentation : 1,50 m.
Le raccordement électrique de votre appareil doit être effectué par un électricien qualifié.
1. Crochet
Les crochets à l'arrière de la hotte doivent être convenablement positionnés.
2. Perçage des trous
Tirez les crochets vers l'extérieur, positionnez et fixez-les à l'aide des vis M4 qui les accompagnent.
a) Perçage des trous de support : Percez 3 trous à l'aide d'un foret de 8mm sur le mur pour que la hotte s'encastre parfaitement aux trous de support similaires à des fentes de serrures sur la plaque arrière galvanisée. Percez 2 trous à l'aide d'un foret de 6mm pour visser la plaque de montage de la cheminée et la monter à 5 cm en-dessous du plafond.
3. Fixation des inserts
a) Fixez 3 inserts de 8 mm dans les trous que vous avez percés pour le support des crochets. b) Fixez 2 inserts de 6 mm dans les trous que vous avez percés pour supporter la plaque de montage de la cheminée.
Choix du régime :
Votre appareil est doté de 3 niveaux de régime de ventilation. Selon la vapeur de la cuisson et de la friture, vous pouvez utiliser votre appareil à un régime bas, moyen ou élevé.
Pour permettre l'appareil en marche, appuyez sur les boutons de commande du panneau avant. Appuyez sur le bouton ARRET (OFF) du panneau de commande pour arrêter l'appareil. Il est recommandé de faire fonctionner l'appareil et la plaque simultanément afin que l'air puisse circuler. Grâce à cette méthode, la puissance d'absorption sera positivement affectée. Laissez voir la hotte en marche pendant quel temps pour vous assurer que les odeurs et la vapeur sont absorbées.
Positions des boutons
Éclairage
Votre appareil est doté d'une lampe et d'un bouton pour contrôler l'éclairage. Appuyez sur le bouton de la lampe pour lancer l'éclairage.

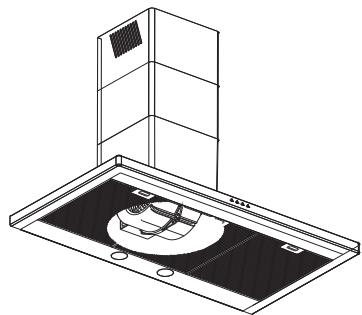

Installation figure 6 Montage de la HOTTE aspirante sur le MUR
Pour monter l'appareil sur les vis de suspension, vous aurez besoin de deux trous d'accrochage similaires à des fentes de serrure. Ces pièces sont fixées à l'aide d'une vis à molette de type M4 fournie avec l'appareil dans l'emballage. Avant de monter l'appareil, poussez les supports de suspension vers le haut et serrez les vis à molette.
A) Perçage des TROUS de suspension
- Percez des trous sur les points A, B, C à l'aide d'un foret de 0 mm tel qu'indiqué à la Figure 2. Percez des trous sur les points D, E à l'aide d'un foret de 0 mm pour visser les pièces de montage de la cheminée à 15 mm sous le plafond.
B)clouage des chevilles murales
- Clouez les chevilles murales de 8 mm dans les trous A, B, C, pour les vis de suspension.
- Clouez les chevilles murales de 6 mm dans les trous D, E pour les pièces de montage de la cheminée.
C) Montage des VIS de suspension
- s A, et B. Il doit y avoir une distance de 5 mm entre la tête de la vis et le mur.
- Vissez les pieces de montage de la cheminée, fournies avec l'appareil, dans les chevilles murales de 6 mm sur les points E, F.
Montage de l'appareil sur le MUR
- Accrochez l'appareil à l'aide des pieces de suspension en forme de fente de serrure en couvrant les vis de suspension A, B du boîtier. Serrez les vis à l'aide d'un tournevis. Fixez le boîtier au mur à l'aide d'une vis dans le trou (C) placé sous le boîtier.
- Vissez le conduit en plastique au-dessus du boîtier.
- Connectez le tuyau flexible en aluminium au conduit. Connectez l’autre extrémité du conduit au trou d’évacuation.
- Placez la cheminée externe dans la cheminée interne. Montez la cheminée sur le boîtier.
Éclairage
La hotte possède 2 lampes et un interrupteur pour commander l'éclairage. L'interrupteur des lampes doit être en MARCHE pour activer l'éclairage.
Ventilation optimale
Pour une ventilation optimale, les fenêtres s'ouvrent sur l'extérieur doivent être maintenues fermées. Les portes et les fenêtres s'ouvrent sur d'autres pièces peuvent rester ouvertes.
Recommandation importante
Il est recommandé de faire preuve de prudence lors du fonctionnement de la hotte en même temps que des appareils marchant à l'air ambiant avec un combustible (le cas des appareils de chauffage alimentés au gaz, aux carburants-diesel, au charbon ou au feu de bois, au geyser etc.) car il peut affecter la combustion vu que la hotte renvoie l'air de l'atmosphère vers l'extérieur.
Cet avertissement ne s'applique pas aux fonctionnements sans cheminée.
Entretien
Débranche l'appareil avant l'entretien (coupez son alimentation électrique en retirant le câble de la prise).
Filtre cassette en aluminium: Le filtre cassette en aluminium retient la poussière de l'air et les graisses. Le filtre métallique doit être lavé dans de l'eau savonnée chaude chaque mois ou si possible au lave-vaisselle (60^)
Démontage du filtre cassette en aluminium
Appuyez sur les bornes à ressort au-dessus du filtre cassette et démontez-le. Ne le remontez pas avant de l'avoir entièrement séché après le nettoyage.
Filtre à charbon:
Le filtre à charbon retient les odeurs de l'air. Il doit être remplacé tous les 4 à 5 mois dans des conditions normales d'utilisation. Le filtre à charbon ne doit pas être lavé. Pour remplacer le filtre à charbon, tournez dans le sens contraire des aiguilles d'une montre. (Figure 3) Attention Le non-respect des règles de nettoyage et de remplacement des filtres peut entraîner un incendie. Pour cela, il est vivement recommandé de suivre les instructions suivantes.
Nettoyage:
Les surfaces extérieures de votre hotte doivent être nettoyées à l'aide d'un torchon humidifié avec du détergent liquide. Ne nettoyez pas le dispositif avec des produits contenant des substances corrosives.
Remplacement des composants d'éclairage
Débranche la hotte.
Retirez le filtre cassette en aluminium. Démontez l'ampoule usagée et remplacez-la avec une autre de même valeur.
DESCRIPTIONS TECHNIQUES SPECIFIQUES
| Tension d'alimentation | 220-240 V 50Hz |
| Classe d'iso1ation du moteur | F |
| Classe d'iso1ation | CLASS I |
| Vérifiéz le raccordement électrique. (La tension du réseau électrique doit être comprise entre 220 et 240 V, la hotte doit être branchée à une prise raccordée à la terre.) | Vérifiéz le commutateur du moteur. (Le commutateur du moteur doit être en position MARCHE) | Vérifiéz le commutateur de la lampe. (Le commutateur de la lampe doit être en position MARCHE) | Vérifiéz le filtre en aluminium (Le filtre à cassette en aluminium doit être lavé une fois par mois dans les conditions normales d'utilisation.) | Vérifiéz les lampes. (Les Lamps doivent être stables.) | Vérifiéz la sortie. (La sortie doit être ouverte) | Remplacement du filtre à charbon (Le filtre à charbon doit être remplace par un nouveau tous les 2 à 3 mois pour les modélles utilisant le filtre à charbon dans les conditions normales) | |
| La hotte aspirante ne fonctionne pas | X | X | |||||
| Les lampes d'éclairage ne fonctionnent pas | X | X | X | ||||
| L'aspiration d'air de la hotte est faible | X | ||||||
| La hotte n'évacue pas l'air vers l'extérieur (pour des pieces qui ne disposent pas de cheminée) | X | X |
Avant de contacter le service technique :
Assurez-vous que l'appareil est branché et que le fusible du câble électrique fonctionne. N'engagez aucune action qui pourrait endommager votre appareil. Avant de contacter le service technique, vérifiez votre hotte aspirante conformément au tableau 1. Si le problème persiste, veuillez contacter votre fournisseur ou le service le plus agréé.
Pour une bonne utilisation de la hotte de cuisine :
Utilisez des conduits de 150/120 mm de diamètre et le moins de courbes possible lorsque vous effectuez le branchement de la cheminée. Respectez les périodes de nettoyage des filtres en aluminium et les périodes de changement des filtres à charbon. Utilisez l'appareil à un régime moyen si la puissance d'aspiration maximum n'est pas nécessaire. Afin de s'assurer que la ventilation fonctionne correctement, les fenêtres de la cuisine doivent rester fermées.
7.3 Déclaration de conformité conformément à la directive CEM
Mise en circulation dans l'UE
SCD Luisina
La boisinière
35530 Servon-sur-Vilaine
FRANCE
Par la présente, nous certifions que le produit mentionné ci-dessus correspond à toutes les définitions de la directive CEM 2004/108/CE.
Le produit mentionné ci-dessus répond aux demandes des directives suivantes:
- Directive relative à la basse tension 2006/95/CE
- Directive CEM 2004/108/CE
S. A. V:
Pour assurer ce service, le constructeur et SCD font confiance à:
Société Française de Garantie
Impasse Évariste Galois
Cs 30001
13106 Roussset Cedex
Hotline tel: 04 88 78 89 00
Par e-mail: sfg@sfg.fr
