Marque	AMICA
Modèle	KH17195E
Type de produit	Hotte aspirante
Usage	Domestique
Alimentation électrique	220-240 V, 50/60 Hz
Puissance éclairage	LED, intensité réglable
Nombre de vitesses	4 vitesses (1-4)
Fonctions	Extraction, recyclage, minuterie (10-90 min), capteur d'odeur
Type de commande	Électronique à touches
Filtre à graisse	Aluminium, lavable au lave-vaisselle
Filtre à charbon	Actif, remplaçable (uniquement en mode recyclage)
Entretien filtre à graisse	Nettoyage au moins une fois par mois
Remplacement filtre à charbon	Tous les 2 mois (ou plus souvent si usage intensif)
Sécurité	Ne pas utiliser sans filtre à graisse, ne pas flamber sous la hotte, arrêt automatique programmable
Hauteur de montage minimale	Voir fiche produit (au-dessus plaque électrique/gaz)
Diamètre de conduit d'évacuation	120 ou 150 mm
Poids	Environ 15 kg (estimation)
Dimensions (L x P x H)	Environ 60 x 50 x 15 cm (estimation)
Matériau	Acier inoxydable, verre (selon modèle)
Garantie	Selon carte de garantie

FOIRE AUX QUESTIONS - KH17195E AMICA

Quelle est la hauteur de montage recommandée pour la hotte AMICA KH17195E ?

La hauteur minimale au-dessus d'une plaque électrique est indiquée dans la fiche technique du produit. Pour une plaque à gaz, respectez les instructions d'installation de votre cuisinière. Généralement, elle se situe entre 65 et 75 cm.

Comment nettoyer le filtre à graisse ?

Le filtre à graisse en aluminium doit être nettoyé au moins une fois par mois. Vous pouvez le laver au lave-vaisselle ou à la main avec un détergent doux. Après quelques lavages, une décoloration peut apparaître sans affecter son fonctionnement.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif doit être remplacé tous les 2 mois en usage normal, ou plus souvent si la hotte est utilisée intensivement. Il ne peut ni se laver ni se régénérer.

Comment passer du mode extraction au mode recyclage ?

Certains modèles nécessitent de basculer un levier interne (voir fig. 8 de la notice). En mode recyclage, installez un filtre à charbon et, si présent, l'élément d'orientation de l'air. En mode extraction, retirez le filtre à charbon et raccordez un conduit d'évacuation.

Comment régler la minuterie d'arrêt automatique ?

Mettez le moteur en marche, appuyez sur la touche horloge. Un 0 clignote. Utilisez la touche + pour sélectionner le temps (1 = 10 min, 2 = 20 min, etc., jusqu'à 9 = 90 min). Confirmez avec la touche horloge. Pour annuler, rappuyez sur horloge.

Que faire si la hotte ne fonctionne pas après installation ?

Vérifiez que le cordon d'alimentation n'est pas écrasé et que la prise est branchée. Assurez-vous que la tension correspond à la plaque signalétique. Si le problème persiste, contactez le service après-vente.

Puis-je utiliser la hotte sans filtre à graisse ?

Non, il est formellement interdit d'utiliser la hotte sans filtre à graisse en aluminium monté. Cela peut provoquer un incendie et endommager l'appareil.

Comment ajuster l'intensité de l'éclairage ?

Appuyez brièvement sur la touche d'éclairage pour allumer/éteindre. Maintenez la touche enfoncée pendant environ 2 secondes pour passer de l'intensité maximale à un niveau plus bas.

Quelle vitesse de ventilation utiliser pour les cuissons intensives ?

Les vitesses 1 et 2 sont pour une utilisation normale. La vitesse 3 ou 4 est recommandée en cas de forte concentration de fumées, comme pour la friture ou le grill.

Comment éliminer l'appareil en fin de vie ?

Ne jetez pas la hotte avec les ordures ménagères. Rapportez-la à un centre de collecte d'appareils électriques et électroniques. Coupez le câble d'alimentation avant de la mettre au rebut.

MODE D'EMPLOI KH17195E AMICA

• Une ventilation convenable de la pièce doit être prévue (amenée de l'air), lorsque la hotte de cuisine est utilisée simultanément avec des appareils alimentés par une source d'énergie différente de l'énergie électrique (p. ex. combustibles liquides, chaudières, chauffe-eau). En cas d'utilisation simultanée de la hotte et de foyers dépendant de l'air ambiant se trouvant dans la pièce, une exploitation sans danger est possible en respectant une dépression de 0,004 mbar au maximum à l'endroit d'installation de tels appareils (cette consigne n'est pas applicable lorsque la hotte aspirante est utilisée en version de recyclage).

La hotte ne doit pas servir de plan d'appui pour les personnes se trouvant dans la cuisine.

Nettoyez régulièrement la hotte aussi bien à l'extérieur qu'à l'intérieur (AU MOINS UNE FOIS PAR MOIS, tout en respectant les consignes d'entretien contenues dans la présente notice). Le non-respect des prescriptions relatives au nettoyage de la hotte et au remplacement des filtres peut provoquer un incendie.

• Si le cordon d'alimentation est endommagé, il doit être remplacé dans un centre de réparation spécialisé.

• irant la fiche de la prise de courant ou en déclenchant l'interrupteur bipolaire
• Cet appareil ne peut pas être utilisé par des personnes (dont les enfants) ayant des capacités physiques, sensorielles ou psychologiques limitées, ni par des personnes n’ayant pas l’expérience de cet appareil à moins qu’

• Veillez à ce que les enfants n'utilisent pas l'appareil sans surveillance. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, des personnes ayant des capacités physiques ou mentales limitées, ainsi que des personnes sans expérience et sans connaissance de l'appareil, à condition qu'ils soient supervisés ou qu'ils aient été informés de la façon sécuritaire d'utiliser l'appareil et connaissent les dangers associés à son utilisation. Les enfants ne doivent pas jouer avec l'appareil. La nettoyance et la conservation de l'appareil ne doivent pas être effectuées par des enfants, sauf s'ils ont au moins 8 ans et sont sous la surveillance d'une personne responsable.
• Vérifiez si la tension indiquée sur la plaque signalétique correspond aux paramètres de la section locale du secteur.
• Avant le montage, dérouler et redresser le cordon d'alimentation
• Attention! Lors du déballage, garder les matériaux d'emballage (petits sacs polyéthylène, morceaux de polystyrene, etc.) hors de portée des enfants.
• ATTENTION : avant de brancher la hotte au réseau électrique, assurez-vous toujours que le cordon d'alimentation a été correctement installé et qu'il N'A PAS été écrasé par la hotte lors des opérations de montage. Il est préconisé de vérifier le fonctionnement de la hotte avant de commencer les opérations de montage. Il est interdit d'utiliser la hotte sans filtres à graisse en aluminium.
• Il est formellement interdit de flamber des aliments sous la hotte.
• érativement les normes et la législation en vigueur émises par les autorités locales compétentes.
• ésente des risques pour la santé et la vie humaine.

Installation - fig. 3...

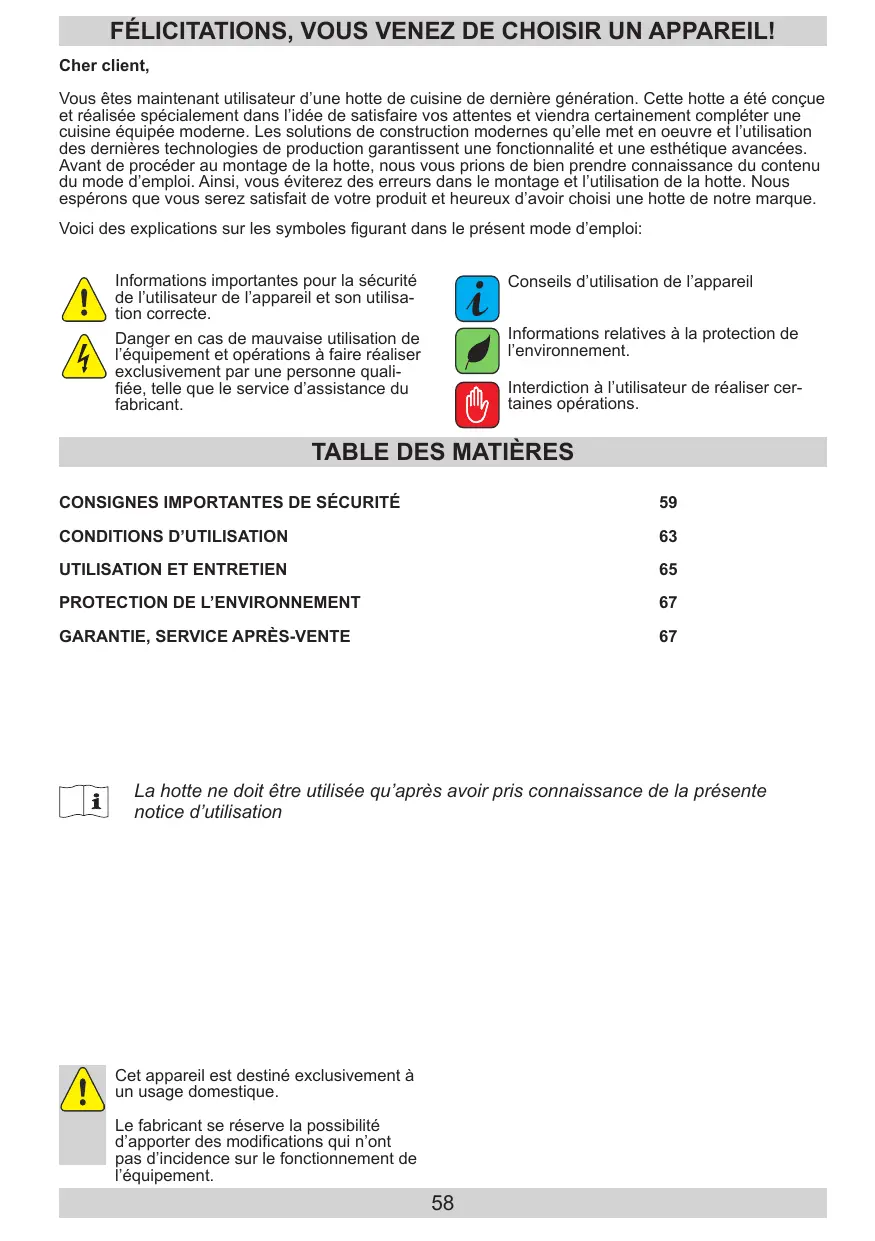

Vous êtes maintenant utilisateur d'une hotte de cuisine de dernière génération. Cette hotte a été conçue et réalisée spécialement dans l'idée de satisfaire vos attentes et viendra certainement compléter une cuisine équipée moderne. Les solutions de construction modernes qu'elle met en œuvre et l'utilisation des dernières technologies de production garantissent une fonctionnalité et une esthétique avancées. Avant de procéder au montage de la hotte, nous vous prions de bien prendre connaissance du contenu du mode d'emploi. Ainsi, vous éviterez des erreurs dans le montage et l'utilisation de la hotte. Nous espérons que vous serez satisfait de votre produit et heureux d'avoir choisi une hotte de notre marque.

Voici des explications sur les symboles figurant dans le présent mode d'emploi :

Informations importantes pour la sécurité de l'utilisation de l'appareil et son utilisation correcte.

Danger en cas de mauvaise utilisation de l'équipement et opérations à faire réaliser exclusivement par une personne qualifiée, telle que le service d'assistance du fabricant.

Conseils d'utilisation de l'appareil

Informations relatives à la protection de l'environnement.

Interdiction à l'utilisateur de réaliser certaines opérations.

TABLE DES MATIÈRES

CONSIGNES IMPORTANTES DE SECURITÉ	59
CONDITIONS D'UTILISATION	63
UTILISATION ET ENTRETIEN	65
PROTECTION DE L'ENVIRONNEMENT	67
GARANTIE, SERVICE APRès-VENTE	67

La hotte ne doit être utilisée qu'après avoir pris connaissance de la présente notice d'utilisation

Cet appareil est destiné exclusivement à un usage domestique.

Le fabricant se réserve la possibilité d'apporter des modifications qui n'ont pas d'incidence sur le fonctionnement de l'équipement.

Le fabricant n'assume aucune responsabilité en cas de dommage ou d'incendie provoqués par l'appareil à la suite du non-respect des instructions fournies dans le présent mode d'emploi.

La hotte de cuisine sert à éliminer les fumées de cuisine. Ne jamais l'utiliser pour un usage différent.

• Si la hotte est utilisée en mode d'extraction, il convient de la relier à la conduite d'aération prévue à cet effet (ne pas relier à des conduits de cheminée, de fumée ou de gaz de combustion en fonctionnement). Il convient de monter sur la hotte un tuyau d'évacuation de l'air vers l'extérieur. La longueur du conduit (en général un tuyau de 0120 ou 150 mm) ne doit pas dépasser 4-5 m. Le tuyau d'évacuation est nécessaire également pour les hottes téléscopiques et les hottes tiroir fonctionnant en mode de recyclage de l'air.

• En mode de recyclage de l'air, il convient d'installer sur la hotte un filtre à charbon actif. Dans ce cas, le montage du tuyau évacuation n'est pas nécessaire, mais il est conseillé d'installer l'élément d'orientation de l'air soufflé (uniquement sur les hottes murales).

La hotte est équipée d'un éclairage indépendant ainsi que d'un ventilateur aspirant avec plusieurs vitesses de rotation réglables.

• Selon le modèle de l'appareil, il peut être destiné à être installé sur un mur vertical au-dessus de la cuisinière à gaz ou électrique (hottes murales et universelles) ; au plafond au-dessus de la cuisinière à gaz ou électrique (hotte îlot) ; sur un mur vertical à l'intérieur d'un meuble au-dessus de la cuisinière à gaz ou électrique (hottes télescopiques et hottes tiroir). Assurez-vous avant le montage que le mur/plafond est suffisamment résistant pour supporter le poids de la hotte. Certains modèles de hotte sont très lourds.

• La hauteur de montage de l'appareil au-dessus d'une plaque électrique est indiquée dans la carte produit (spécifications techniques de l'appareil). Si une distance supérieure est indiquée dans les instructions d'installation de votre cuisine à gaz, tenez compte de cette distance (Fig. 1a/b/c).

• Ne jamais laisser de flamme découverte sous la hotte de cuisine ; lors du retrait d'un récipient, régler la flamme au minimum. Toujours vérifier que la flamme ne dépasse pas des récipients, car cela cause des pertes d'énergie indésirables et une concentration de chaleur dangereuse.

Les plats en friture doivent être surveillés en permanence, car la graisse chauffée peut facilement prendre feu.

• Les plats en friture doivent être surveillés en permanence, car la graisse chauffée peut facilement prendre feu.
• Avant toute opération de nettoyage, de remplacement du filtre ou de réparation, débrancher la fiche de la prise.

Le filtre à graisse de la hotte de cuisine doit être nettoyé au moins une fois par mois, car il devient très inflammable lorsqu'il est saturé de graisse.

• Si dans la même pièce que la hotte, des équipements alimentés par une source non électrique sont utilisés (p. ex. poêle au fioul, chauffe-eau, cumulus), veillez à ce que l'aération soit suffisante (entrée d'air). Pour une utilisation en sécurité, si vous faites fonctionner simultanément la hotte et des équipements à combustion qui utilisent l'air de la pièce, il doit y avoir à l'emplacement de ces équipements une sup
• La hôte ne doit pas être utilisée comme surface de soutien pour les personnes se trouvant dans la cuisine

La hotte doit être nettoyée fréquemment, à l'extérieur comme à l'intérieur (AU MOINS UNE FOIS PAR MOIS, selon les consignes d'entretien fournies dans le présent mode d'emploi). Le non-respect des règles d'entretien de la hotte et de remplacement des filtres peut causer des risques d'incendie. - Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger. Assurez-vous que l'appareil peut être déconnecté du réseau électrique par débranchement de la prise ou par extinction de l'interrupteur bipolaire - Ne pas mettre en marche au moyen d'un programmateur, d'une minuterie, ou d'un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

• Vérifiez que la tension d'alimentation fournie sur la plaque d'identification est compatible avec les paramétres locaux d'alimentation.
• Avant le montage, dérouler et redresser le câble d'alimentation.
• ATTENTION : avant de brancher la hotte sur le réseau électrique, tous-yrs vérifier que le cable d'alimentation a bien été installé et n'a pas été écrasé sous la hotte pendant les opérations de montage. Ne pas connecter l'appareil au réseau électrique avant la fin du montage.
• Ne jamais utiliser la hotte sans filtre àGRAISSE aluminium monté.
• Il est formellement interdit de cuire des plats sous la hotte en utilisant des flammes ouvertes (flambage).
• Dans 5 les situations où il serait nécessaire demettre en œuvre des mesures techniques et de sécurité pour l'évacuation de gaz de combustion, respecter scrupuleusement les instructions données par l'autorité locale compétente.
• ATTENTION! Si les vis et les éléments de fixation ne sont pas vissés à fond conformément au mode d'emploi, cela peut entrainer des risques pour la santé ou pour la vie.

Montage

Les étapes successives du montage de l'appareil sont présentes sur les figures 3...

Réglage en mode d'extraction des fumées

Lorsque la hotte fonctionne en mode d'extraction des fumées, l'air est évacué vers l'extérieur via un conduit prévu à cet effet. Dans ce type de fonctionnement, il convient de retirer le filtre à charbon. La hotte est reliée à la bouche d'évacuation par un conduit rigide ou coude de diamètre 150 ou 120 mm avec des colliers de fixation à acheter en magasin de chauffage et plomberie. Le raccordement devra être effectué par un installateur qualifié.

Réglage du fonctionnement en mode d'absorption des odeurs (recyclage de l'air)

Avec cette option, l'air filtré est renvoyé dans la pièce par deux fentes latérales situées dans le conduit supérieur. Dans ce mode de fonctionnement, le filtre à charbon doit être monté et il est conseillé de monter l'élément d'orientation de l'air (présent sur certains modèles seulement).

Sur certains modèles de hottes universelles, il convient de faire basculer un levier à l'intérieur de la hotte (Fig. 8) pour passer du mode d'extraction au mode d'absorption des odeurs. L'air nettoyé est renvoyé dans la pièce à travers des ouvertures situées dans la partie supérieure de l'appareil.

Sur les hottes tiroir et télescopiques fonctionnant en mode d'absorption des odeurs, il est nécessaire d'installer un tuyau d'évacuation de l'air. La deuxième extrémité du tuyau sera orientée vers la pièce et conduira l'air filtré.

Vitesses du ventilateur

Les vitesses 1 et 2 sont utilisées en conditions normales, avec une faible concentration de fumées, tandis que la vitesse supérieure sera utilisée uniquement en cas de forte concentration de fumées de cuisine, par exemple en cas de friture ou de cuisson au grill.

Le fonctionnement de la hotte est commandé par un ensemble de boutons (Fig. 4).

• Touches "+" et "–" - servent à régler la vitesse du ventilateur dans la plage de 1 à 4,
• Touche "+” - en l'appuyant, la vitesse de fonctionnement du ventilateur augmente
• Touche "-" - en l'appuyant, la vitesse de fonctionnement du ventilateur diminue, en la maintenant appuyée pendant quelques secondes, la hotte est mise hors tension, le mode de fonctionnement automatique de la hotte s'active (Capteur d'odeur - la description ci-après)
• Touche Horloge (Timer) - sert à programmer le temps d'arrêt de fonctionnement du ventilateur (90 min. au maximum)
• À l'aide de cette touche, il est possible d'effacer les lettres clignotantes „F“, „C“ ainsi que les verrouillages de commande de la hotte (la description ci-après),
• Touche d'éclairage, L" - sorte à activer et à désactiver l'éclairage de la hotte, indépendamment du fonctionnement du moteur. Un appui court sur cette touche fait activer / désactiver l'éclairage, chaque maintien en la touche pendant env. 2 secondes fait passer l'intensité d'éclairage du niveau maximal à un niveau plus bas

Fonction de programmation (timer)

• Timer : il est possible de programmer l'arrêt automatique du ventilateur de hotte à une durée sélectionnée entre 10 à 90 minutes avec des intervalles de 10 minutes.
• Afin d'activer la fonction de programmation, mettez en marche le moteur de hotte en sélectionnant la vitesse désirée à l'aide de la touche „+“, et ensuite appuyez sur la touche de programmation de l'arrêt de la hotte (symbole d'horloge). Le chiffre 0 clignotera sur l'afficheur informant sur le passage des commandes en mode de programmation du temps. Sélectionnez ensuite le temps d'arrêt automatique du moteur à l'aide de la touche “+” en vous rappelant que le chiffre indiqué sur l'afficheur, multiplié par l'intervalle de 10 minutes, correspondra à la temporisation d'arrêt du moteur de hotte (p. ex. le chiffre 1=10 min., le chiffre 2=20 min., le chiffre 3=30 min., etc.) Une fois la temporisation réglée, confirmez-la à l'aide de la touche de programmation du temps d'arrêt de la hotte (symbole d'horloge), ensuite l'afficheur arrêtera de clignoter et indiquera la vitesse sélectionnée auparavant et le point clignotant auprès du nombre de vitesse signalera le chronométrage du temps de l'arrêt de la hotte. Pour abandonner la fonction de l'arrêt automatique du moteur de hotte, appuyez de nouveau sur la touche de programmation du temps d'arrêt de la hotte (symbole d'horloge) lors du chronométrage du temps.

Entretien

Un entretien et un nettoyage réguliers garantissent le bon fonctionnement de la hotte et l'absence de pannes, et prolongent sa durée de vie. Il convient de faire particulièrement attention à ce que le filtre à graisse et le filtre à charbon actif soient nettoyés et remplacés selon les indications du fabricant.

Nettoyage

Le filtre à graisse en aluminium doit être nettoyé une fois par mois, en cas d'usage normal de la hotte, au lave-vaisselle ou à la main à l'aide d'un détergent doux ou d'un savon liquide.

Le démontage du filtre à graisse en aluminium est représenté sur la figure 5.

Sur certains modèles, le filtre utilisé est en acrylique. Il convient alors de le replacer tous les 2 mois, voir plus souvent en cas d'usage particulièrement intensif.

Filtre à charbon (utilisé uniquement en mode recyclage de l'air)

Fonctionnement - Le filtre à charbon s'utilise uniquement lorsque la hotte n'est pas reliée à un conduit d'évacuation. Le filtre à charbon actif est capable d'absorber des odeurs jusqu'à saturation. Il ne peut pas être lavé ni regénéré et doit être remplacé, au moins une fois tous les 2 mois, voire plus en cas d'utilisation particulièrement intensive de la hotte.

Remplacement

Le démontage du filtre à charbon est représenté sur la figure 6.

Nettoyage

Nettoyage normal de la hotte :

• Ne pas utiliser un chiffon ou une éponge gorgés d'eau ou de l'eau courante.
• Ne pas utiliser de solvants ou d'alcool, qui pourrait faire ternir les surfaces peintes,
• Ne pas utiliser des substances abrasives, en particulier pour le nettoyage de surfaces en acier inoxydable.
• Ne pas utiliser de chiffon dur et rugueux

Il est conseillé d'utiliser un chiffon humide et un produit détergent neutre.

Note: Après quelques lavages au lave-vaiselle, la couleur du filtre en aluminium peut être modifiée. Cette variation de couleur n'indique pas de dysfonctionnement ni la nécessité de changer le filtre.

Recyclage de l'emballage

Pour la durée du transport, l'appareil a été emballé pour le protéger contre tout endommagement.

Après le déballage, nous vous prions d'éliminer les éléments d'emballage d'une manière qui préserve

L'environnement. Tous les matériaux utilisés pour l'emballage sont inoffensifs pour l'environnement, ils peuvent être valorisés à 100% :

• Emballage extérieur en carton / film plastique Coque en polystyrène expansé (PSE) exempt de CFC Films et sacs en polyéthylène (PE)

L'appareil porte le marquage préconisé par la directive européenne 2012/19/UE et la loi polonaise sur les appareils électriques et électroniques usagés, à savoir le symbole d'un container à ordures barré.

Ce marquage indique qu'en fin de vie, cet appareil ne peut pas être éliminé avec les autres ordures ménagères.

L'utilisateur est tenu de le remettre à une entreprise de collecte des appareils électriques et électroniques. L'entreprise de collecte, par exemple le centre de collecte local, un magasin ou une collectivité municipale, mettent en place un système approprié qui permet l'élimination de cet appareil.

Il est important de procéder correctement à l'élimination des appareils électriques et électroniques afin d'éviter des conséquences néfastes pour la santé humaine et l'environnement découlant de la présence de substances dangereuses et de la mise en décharge et du traitement inappropriés de l'appareil.

Fin de VIE de l'appareil

Si vous vous débarrasserez de tout appareil, tranchez le câble d'alimentation avant de mettre l'équipement en décharge.

Garantie

Service de garantie selon la carte de garantie.

Le fabricant n'est responsable d'aucun dommage provoqué par une utilisation inappropriée du produit.

Déclaration du fabricant

Le fabricant déclare ci-dessous que cet appareil remplit les exigences de base des directives européennes suivantes :

de la directive de basse tension 2006/95/CE, de la directive de compatibilité électromagnétique 2004/108/CE, de la directive d'écoconception 2009/125/CE

c'est pourquoi l'appareil est marqué du sigle CE et a obtenu la déclaration de conformité qui doit être représentée aux organes de contrôle du marché.
