MODE D'EMPLOI DV3 CGV
Installation Automatique
INDEX
1 AVANT DE DEMARRER 4
1.1 CONSIGNES DE SECURITE 4
1.2 CHARACTERISTIQUES PRINCIPALES 5
1.3 ACCESSOIRES 5
2 LA TELECOMMANDE 6
3 CONNECTIQUE ET CONTROLES. 8
4 INSTALLATION 9
4.1 BRANCHEMENTS 9
4.2 PREMIERE MISE EN ROUTE 10
5 UTILISATION QUOTIDIENNE 11
5.1 CHANGEMENT DE CHAINE 11
5.2 LIST DES CHAINES 12
5.3 VOLUME SONORE 12
5.4 TOUCHE INFO 12
5.5 SELECTION DE LA BANDE SON 13
5.6 SELECTION DE SOUS-TITRES 13
5.7 CREER UNE LISTE DE CHAINES FAVORITES 14
5.8 SELECTIONNER VOITRE LISTE DE CHAINES FAVORITES 14
5.9 SORTIR DE LA LISTE DE CHAINES FAVORITES 15
5.10GUIDE ELECTRONIQUE DES PROGRAMMES (EPG) 15

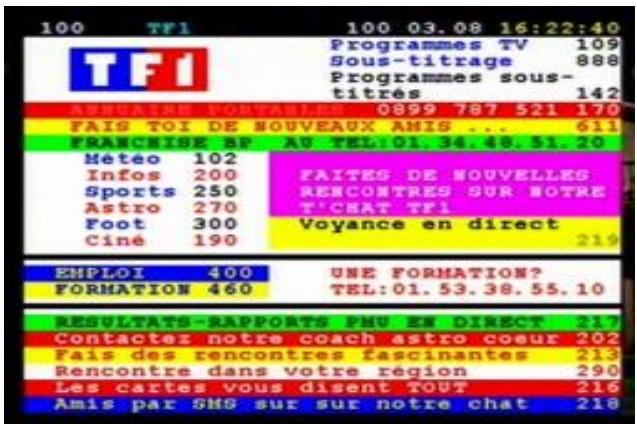

5.11 TELETEXTE 16

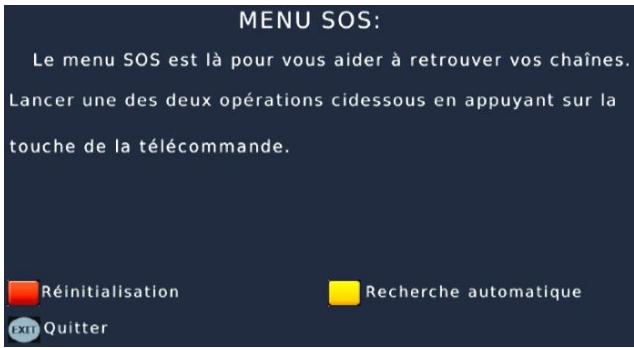

5.12 FONCTION AIDE 17

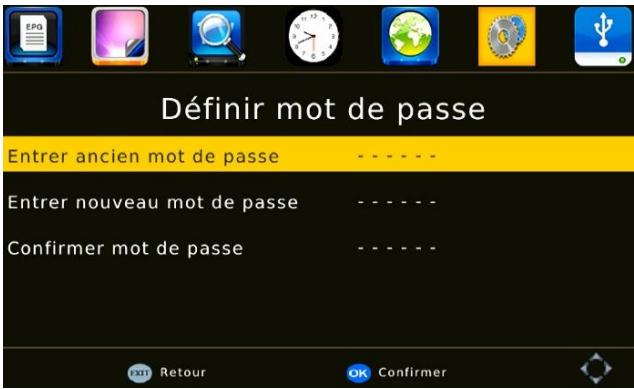

5.13 J'AI OUBLIE MON MOT DE PASSE (CODE PIN) 17
6 ENREGISTER SUR UN PERIPHERIQUE USB 18
6.1 BIEN CHOISIR SON DISQUE DUR POUR REUSSIR SES ENREGISTREMENTS: 18
6.2 BRANCHER UN DISQUE DUR/UNE CLE USB 18

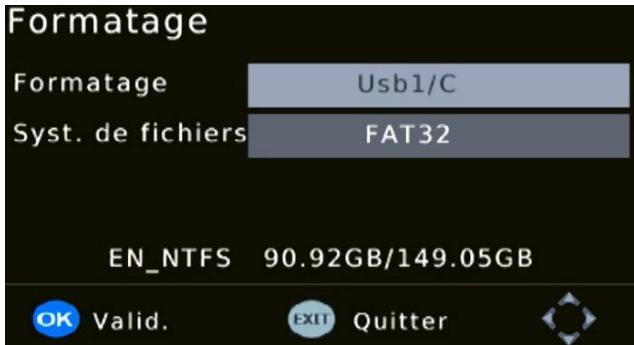

6.3 FORMATER LE DISQUE DUR/CLE USB 18
6.4 LANCER UN ENREGISTREMENT MANUEL 19
6.5 MODIFIER LA DUREE D'UN ENREGISTREMENT 20
6.6 REGARDER UNE AUTRE CHAINE QUE CELLE QUI EST ENREGISTREE 21
6.7 ARRETER UN ENREGISTREMENT 21

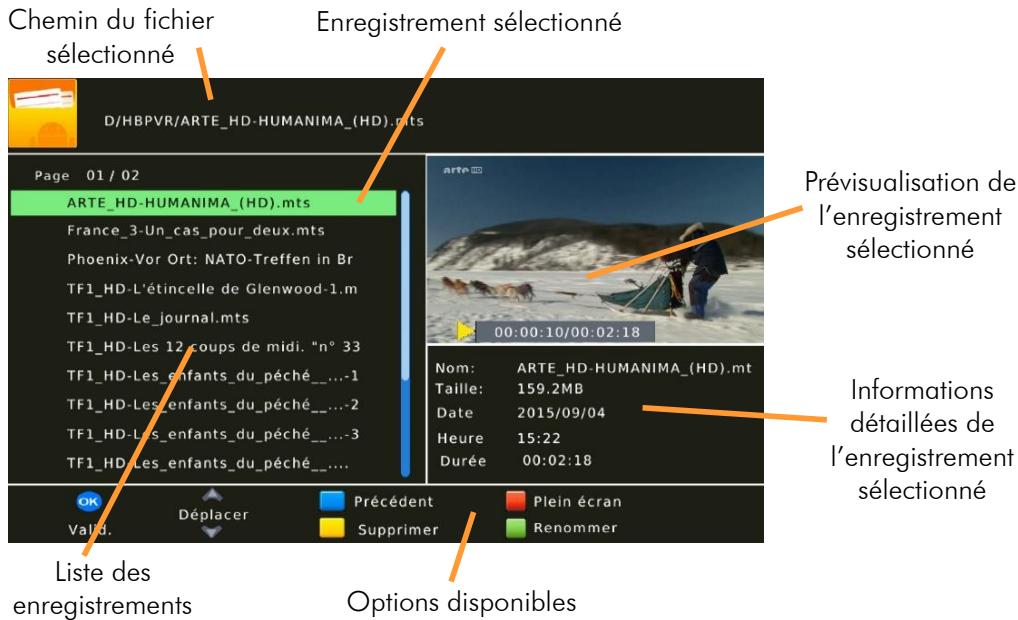

6.8 LECTURE D'UN ENREGISTREMENT 21
6.9 REPRISE DE LA LECTURE 22
6.10 SE DEPLACER RAPIDEMENT PENDANT LA LECTURE 22
6.11 PROGRAMMER UN ENREGISTREMENT (TIMER) 22
6.12 SUPPRIMER UN TIMER (PROGRAMMATEUR) 24
6.13 MODIFIER UN TIMER (PROGRAMMATEUR) 24
7 TIMESHIFT (CONTROLE DU DIRECT) (VISUALISATION EN DIFFERE)..25

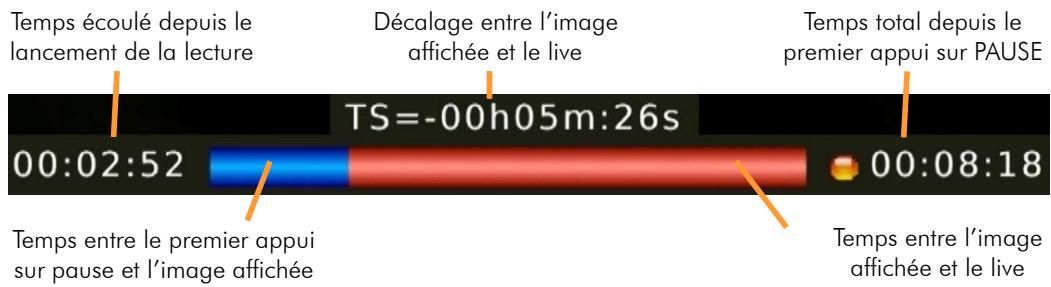

7.1 DEMARRER UN TIMESHIFT (CONTROLE DU DIRECT) 25
7.2 ARRETER LE TIMESHIFT (CONTROLE DU DIRECT) 27
8 LIRE UN FICHIER MULTIMEDIA. 27
8.1 LISTES DES FORMATS SUPPORTES 27

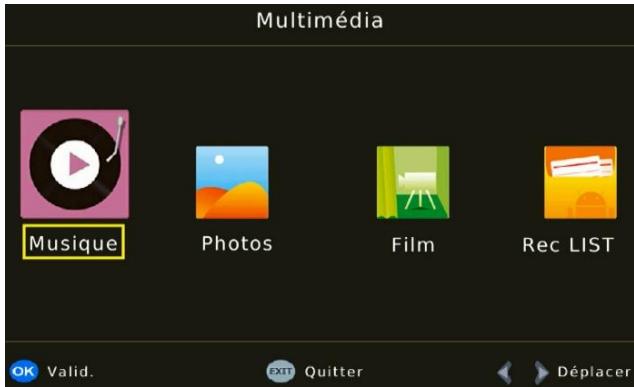

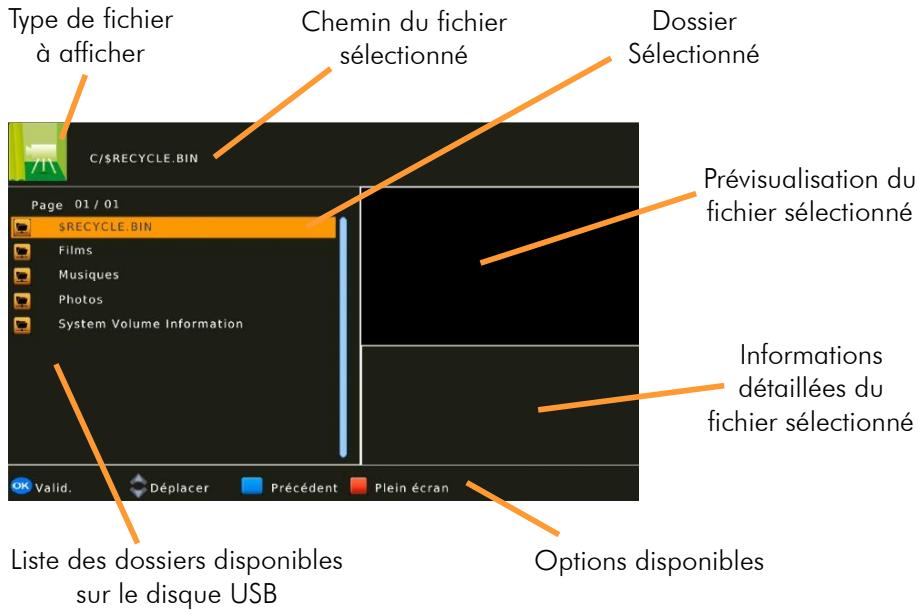

8.2 LANCER LA LECTURE D'UN FICHIER MULTIMEDIA 27
8.3 LANCER UN DIAPorama PHOTO 28
8.4 PARAMETRER L'AFFICHAGE DES SOUS-TITRES D'UN FILM MULTIMEDIA 29
9 ACTIVER LE CONTROLE PARENTAL 29
9.1 VERROULLER L'AFFICHAGE D'UNE CHAINE 29
9.2 VERROUILER AUTOMATIQUEMENT L'AFFICHAGE D'UNE EMISSION 29
10 MODE DE DEMARRAGE ET Gestion DE L'ENERGIE 30
10.1 CHOISIR LE MODE DE DEMARRAGE 30
10.2 MISE EN VEILLE AUTOMATIQUE 30
11 DESCRIPTION DES MENU 31

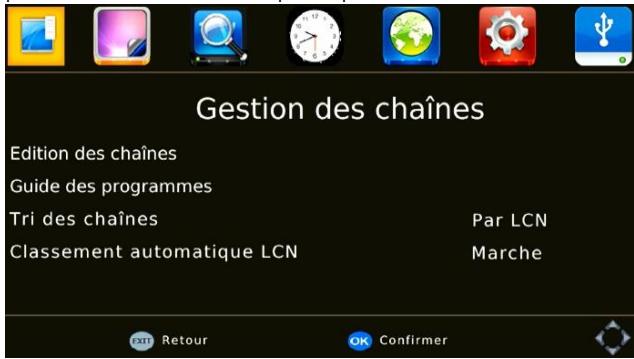

11.1 MENU PRINCIPAL 31
11.2 MENU GESTION DES CHAINES 32
11.3 MENU REGLAGESVIDEO 33

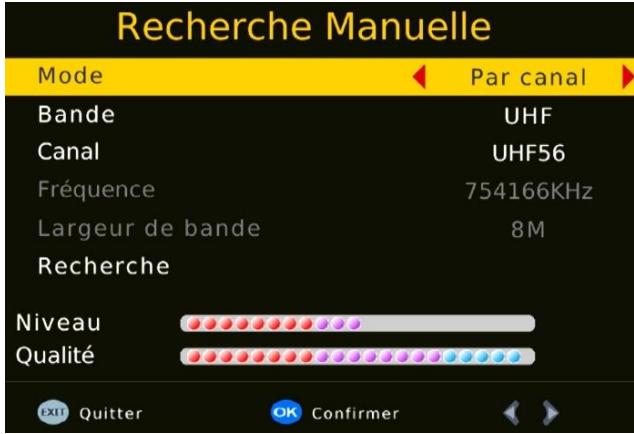

11.4 MENU RECHERCHE 34
11.5 MENU HEURE 36
11.6 MENU LINGUE AUDIO 36
11.7 MENU SYSTEME 36
11.8 MENU USB 37
12 EN CAS DE PROBLEME 38

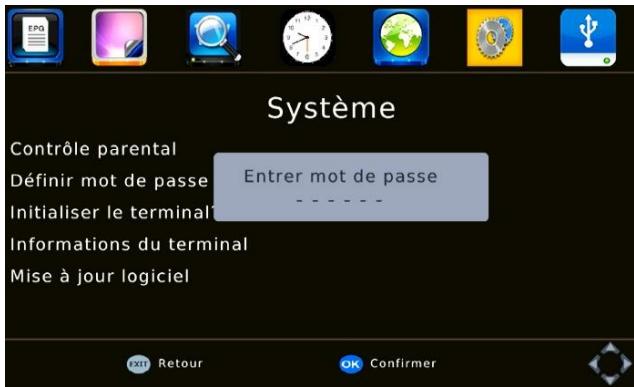

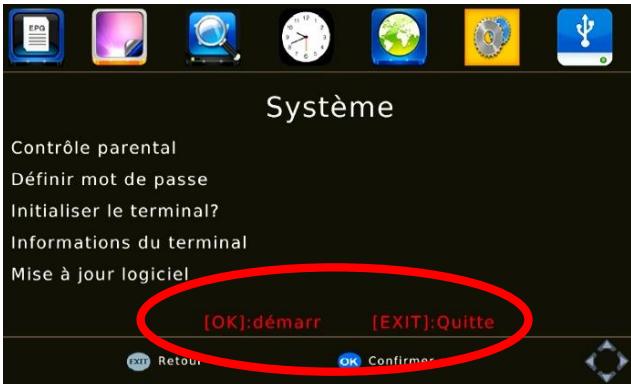

12.1 REINITIALISER LES PARAMETRES (REMISE A ZERO) 38
12.2 PROBLEMES ET SOLUTIONS 39
13 CHARACTERISTIQUES TECHNIQUES 40
14 SAV ET FABRICANT 41
15 AMELIORER VOTRE ETIMO 41
16 GARANTIE 41
17 CONFORMITE 42
ANNEXE A. LES CHAINES TNT ET LEURS CANAUX /FREQUENCES 42
ANNEXE B. 4:3 ET 16:9: EXPLICATIONS 43
ANNEXE C. EXPLICATIONS GENERALES 44

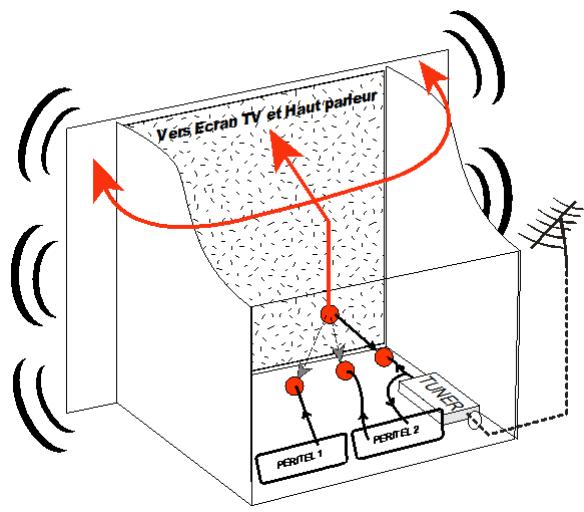

ANNEXE C.1. FONCTIONNEMENT D'UN TELEVISEUR (TV) 44

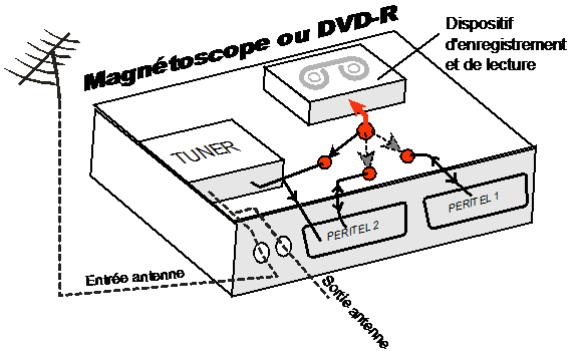

ANNEXE C.2. FONCTIONNEMENT D'UN MAGNETOSCOPE/DVD-R 45
ANNEXE C.3. UTILISATION D'UN ADAPTATEUR TNT 45
1 Avant de démarrer

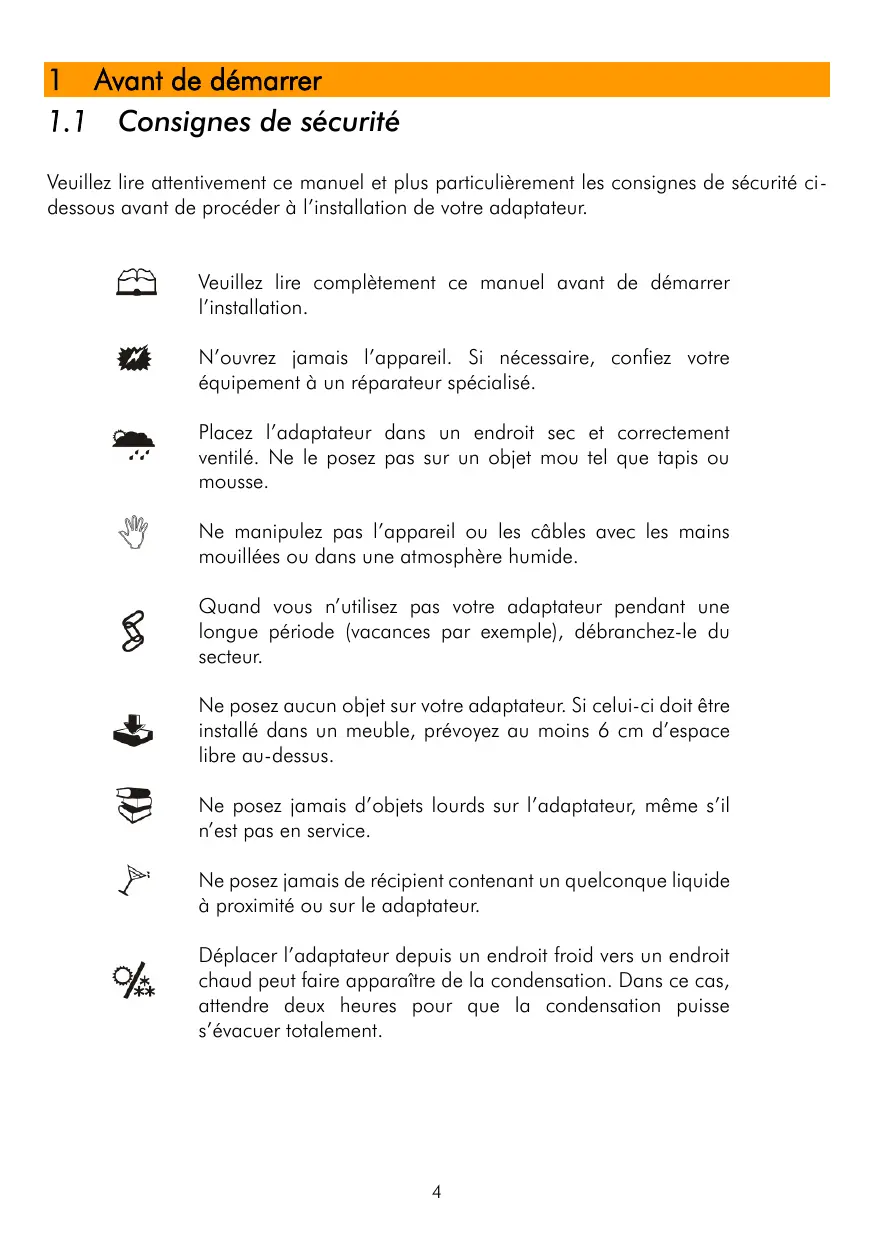

1.1 Consignes de sécurité
Veuillez litre attentivement ce manuel et plus particulièrement les consignes de sécurité cédssous avant de proceder à l'installation de votre adaptateur.
Veuillez dire complètement ce manuel avant de démarrer l'installation.
N'ouvre jamais l'appareil. Si nécessaire, confiez votre équipement à un réparateur spécialisé.
Placez l'adaptateur dans un endroit sec et correctement ventilé. Ne le posez pas sur un objet mou tel que tapis ou mousse.
Ne manipulez pas l'appareil ou les câbles avec les mains mouillées ou dans une atmôspère humide.
Quand vous n'utilisez pas votre adaptateur pendant une longue période (vacances par exemple), débranchez-le du secteur.
Ne posez aucun objet sur votre adaptateur. Si celui-ci doit être installé dans un meuble, prévoyez au moins 6 cm d'espace libre au-dessus.
Ne posez jamais d'objets lourds sur l'adaptateur, même s'il n'est pas en service.
Ne posez jamais de récipient contenant unquelconque liquide àproximé ou sur le adaptateur.
Déplacer l'adaptateur depuis un endroit froid vers un endroit chaud peut faire apparaitre de la condensation. Dans ce cas, attendre deux heures pour que la condensation puisse s'évacuer totallement.
1.2 Caracteristiques principales
- Installation facile et rapide, facilité d'utilisation.
- Numération automatique des chaînes (LCN) selon l'ordre définir par le Conseil Supérieur de l'Audiovisuel (CSA).
- Fonction AIDE (SOS) en cas de problème.
- Sous-titres et sélection du langage de la chaîne.
- Télatexte.
- Guide des programmes sur 6 jours (EPG), si transmis par la chaîne.
- Affichage du programme courant et suivant avec barre d'avancement du programme en cours.
- Alimentation antennae 5V avec protection contre les court-circuits.
- Prise HDMI : affichage sur écran haute définition jusqu'à 1080p.
- Prise péritel : affichage sur TV avec résolution 576i, CVBS (composite) ou RGB.
- Enregistrement des programmes TNT (fichiers .mts) sans aucune perte de qualité (necessite un disque USB connecté sur l'ETIMO, fichier compatible ordinateur).
- Fonction reprise de la lecture : mémorise l'arrêt de la lecture d'un enregistrement pour en proposer sa reprise plus tard.
- Nommage automatique des enregistements (l'enregistrement prend automatiquement le nom de l'EPG) avec possibilité de les renomer.
- Fonction MultiMedia : Lecture des fichiers video du type : MKV, AVI, MP4, MPG 1-2-4, VOB (gestion des pistes audio), TS (.ts), des fichiers musicaux du type : MP3, OGG, WAV, FLAC et photos : JPEG, BMP et PNG.
- Timeshift (Contrôle du direct)(necessite un disque USB connecté sur l'ETIMO).
- Port USB 2.0 (supporté du format FAT32 et NTFS)
Taille d'écran : 4:3 ou 16:9.
- Alimentation 220-240V/50 Hz.
- Basse consommation: < 0,5W en veille, 6W en fonctionnement.
- Compatibilité : DVB-T/MPEG-4.
- Timer: Possibilité de programmer 30 timers d'enregistrements.
- Possibilité de programmer automatiquement un Timer via l'EPG.
- Liste de Favoris : créez jusqu'à 7 listes de favors.
- Contrôle parental (verrouillage d'une chaîne ou d'une émission).
- Adaptateur TNT HD simple tuner, pour receivevoir les programmes Gratis diffusés sur le réseau de télévision Numérique Terrestre Français en Haute définition.
- Fréquence d'entrée: 47~860 MHz avec sortie antennae (bande UHF, VHF, S et Z).
1.3 Accessoires
Télécommande
2xPiles LR03/AAA
2 La Telecommande
2.1.1 Mise en place des piles
Ouvrez la trappe à piles et insérez deux piles 1,5V de type LR03 (AA). Prenez soit de les placer dans le bon sens comme indiqué par la sérignatie. Fermez la trappe. Si vous changez les piles, changez les deux en même temps. Ne jamais mettre une pile usée avec une neue, vous risqueriez de réduire considérablement les performances de la neue. Retirez les piles lors de périodes prolongées sans utilisation.
REMARQUE : Les piles, y compris celles qui ne contiennent aucun métal lourd, ne doivent pas'être jetées avec les ordures
ménagères. Veuillez vous débarrasser des piles usagées d'une façon ne représentantaucun danger pour l'environnement. Renseignez-vous sur la réglementation en vigueur dans voitre région à ce sujet.
2.1.2 Angle et distance de fonctionnement
La télécommande transmet par infrarouge. Prenez soit durant l'utilisation de bien orienter la télécommande en direction du capteur de l'ETIMO. Si ce capteur est couvert ou qu'un objet se trouve en travers de ce signal alors la télécommande ne marchera pas. Si le capteur de l'ETIMO est dirigé en direction d'une source de lumière trop importante, la qualité du signal sera mauvaise si ce n'est inexistant. Réorientez alors votre récepteur.

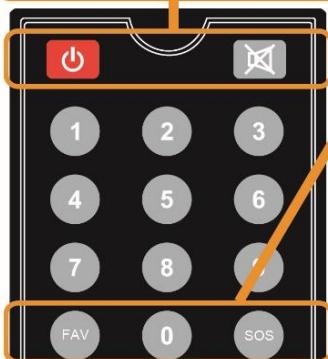

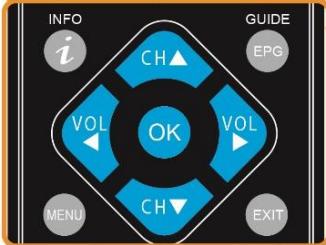

2.1.3 Description des touches de la télécommande
L'accès aux différentes fonctions et menus s'opère depuis la télécommande :
STANDBY pour allumer/éteindre l'Etimo et MUTE pour couper le son.
FAV: Sélection des chaînes favorites.
SOS: Ouvre le menu de résolution de problème.
VOL+/- & CH+/-: Déplacement et sélection des menus/fichiers.
Réglage de volume et changement de chaine.
OK: Affiche la liste des chaînes, valide une sélection/paramètre.
INFO: Affiche le bandeau d'information de la chaine seLECTIONnée. 2 appuis sur cette touche affichent le résumé du programme en cours.
MENU: Affiche le menu principal.

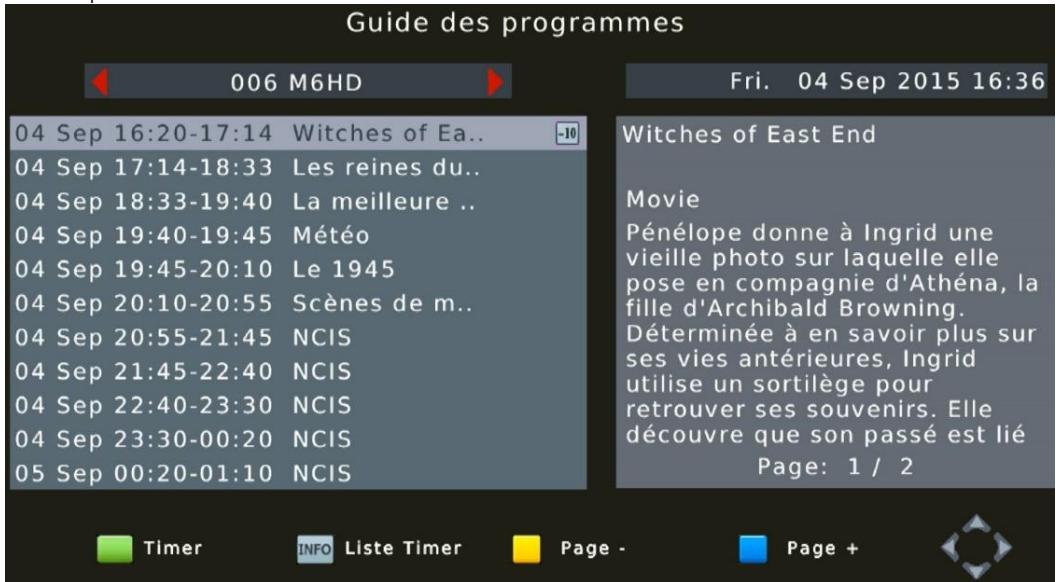

EPG: Affiche le guide des programmes TNT. Le guide donne des informations sur les programmes en cours et à partir des chaînes de la TNT (si transmis par la chaine).
EXIT: Ferme le menu ou tout autre fenetre affichée.
LIST: Affiche la liste des enregistements effectuels sur le disque USB.
MEDIA: Affiche les fichiers multimédia Presents sur le disque USB.
PAGE: Changement de page dans une liste.
GOTO: Aller directement à un endroit dans une vente.
ASPECT RATIO : Modifie le format d'image (Auto, 16:9: 4:3, etc...).
HDMI: Modifie la résolution HDMI.
REC: Lance l'enregistrement de la chaine affichée. Appuyez une nouvelle fois sur cette touche pour modifier la durée.
STOP: Arrête la lecture d'un fichier multimédia, d'un enregistrement ou du Timeshift.
PLAY/PAUSE: Démarre le Timeshift (L'imag du programme TNT se fige, appuyez une nouvelle fois sur cette touche pour reprendre le visionnage).
TIMER: Ouvre la liste des programmateurs qui permettent d'afficher un programme ou d'enregistrer sur disque USB.
PRECEDENT: Lance la lecture du fichier précédent.
RETOUR et AVANCE RAPIDE: Effectue un return ou une avance rapide. Appuyez plusieurs fois sur l'une de ces touches pour faire defiler les différentes vitesses disponibles.
SUIVANT: Lance la lecture du fichier suivant.
SUBT: Sélection des pistes de sous-titre (si transmis par la chaine).
LANG: Sélection de la langue de la bande son (si transmis par la chaîne).
TV/RAD: Passe de TV à RADIO (Actuellement, le service radio n'est disponible sur la TNT hertzienne).
TXT: Affiche le télétexte (si la chaine TNT en transmet).
IMPORTANT: Insérez 2 piles LR03 (fournies) dans la télécommande et zappez en direction de l'Etimo.
3 Connectique et contrôles

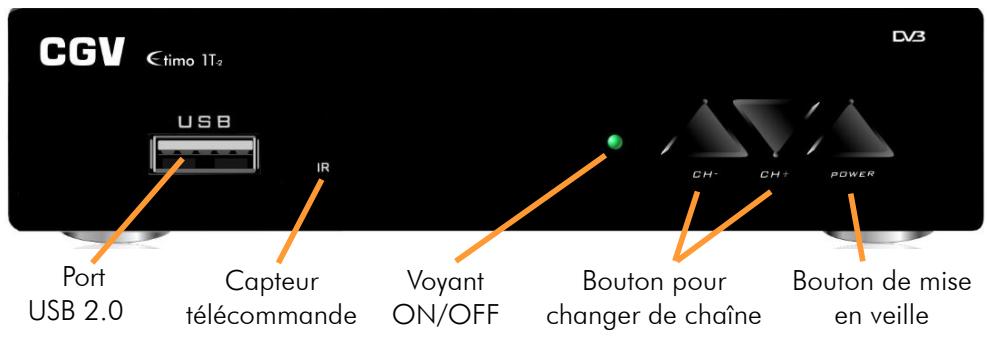

Face avant ETIMO 1T-2:

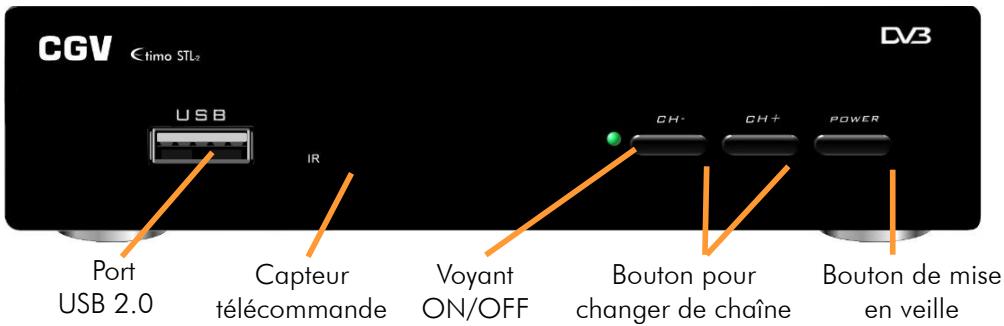

Face avant ETIMO STL-2:

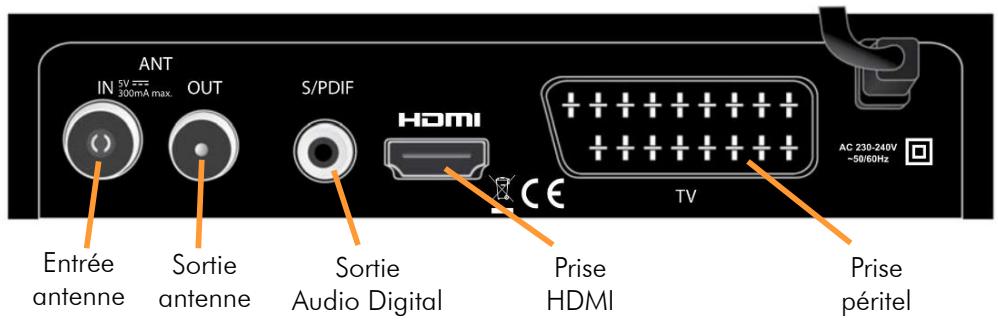

Face arrête :
4 Installation

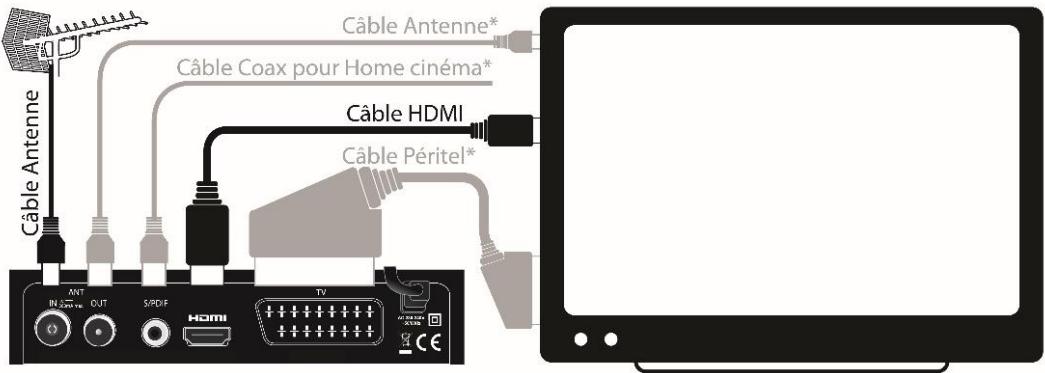

4.1 Branchements
Note: Utilisez un cable HDMI pour profiter de la qualité haute définition.
- Branchements facultatifs: Utilisez un cable péritel uniquement si vous TV ne dispose pas d'entree HDMI. Raccordez la prise ANT OUT de l'Etimo à votre TV uniquement si vous désirez regarder les chaînes TNT réceptionnées par votre TV (lorsque l'Etimo est en veille). Raccordez la prise S/PDIF de l'Etimo sur un ampli Home-Cinéma à l'aide d'un cable coax RCA si vous souhaitez profiter du son Dolby Digital 5.1.
Entrée ANT IN : A connecter à votre antennne «râteau» de votre toit, à votre antenné d'intérieur ou à votre arrivée d'antenne si vous étés câblé.
Sortie ANT OUT : Branchement facultatif.
A relier directement à votre TV si vous désirez regarder les chaînes TNT réceptionnées par votre TV alors que l'ETIMO est en veille.
Sortie HDMI, péritel TV: Si vous possédez un TV LCD haute définition équipé de prise(s) « HDMI », veuillez uniquement utiliser la prise « HDMI » pour ainsi profiter de la qualité video numérique haute définition. La prise « HDMI » permet d'obtenir la valeurs qualité d'image, la prise péritel « TV » est à utiliser si votre TV n'est pas équipé de prise HDMI ou pour relier un enregistreur externe.
Sortie S/PDIF: Branchement facultatif. A connecter sur votre Ampli Home Cinéma si vous désirez profiter du son Dolby Digital 5.1.
REMARQUE: Ne raccordez pas l'ETIMO au secteur avant d'avoir raccordé tous vos équipements selon le schéma ci-dessus.
Insérez les piles dans la télécommande en respectant les polarités.
Branchez la prise secteur de l'ETIMO.

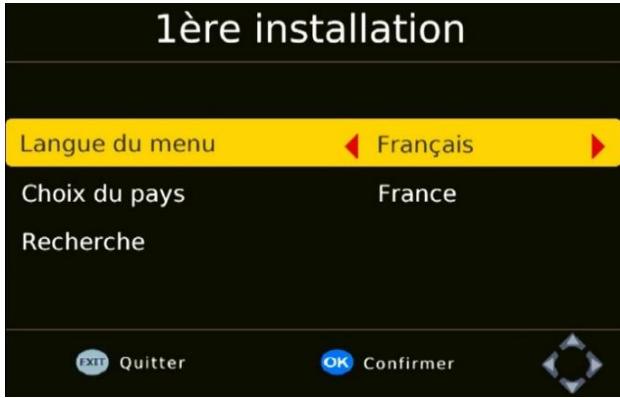

4.2 Première mise en route
Lorsque vous branchez votre ETIMO pour la première fois, un écransemblable à celui représenté ci-contre s'affiche sur votre TV.
Si ce n'est pas le cas alors:
- Vérifiez les branchements.
- Si la LED est rouge alors appuyez sur le bouton POWER de la face avant.
- Assurez-vous d'avoir sélectionné l'entrée HDMI ou Péritel de votre TV.
- Appuyez sur la touche (MENU) de la télécommande de l'ETIMO pour afficher le menu principal. Si le Menu principal s'affiche alors appuyez sur la
touche (SOS) et effectuez une réinitialisation des paramètres.
- Débranche le cable d'alimentation de l'ETIMO, patientez 10 secondes puis rebranchez.

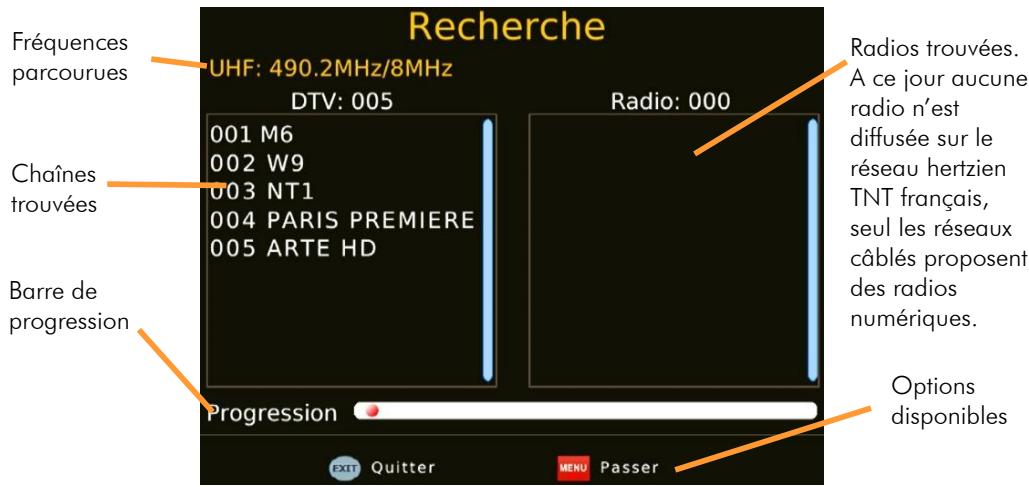

4.2.1 Lancer la recherche automatique
Une fois l'écran 1ère installation affiché (voir ci-dessus):
- Appuyez sur , et de votre télécommande pour sélectionner la langue du menu principal et le pays où vous résidez.
- Descendez sur Recherche et appuyez sur la touche OK pour lancer la recherche des chaînes et patientez, cela peut prendre quelques minutes :
IMPORTANT : A ce jour aucune radio n'est diffusée sur le réseau hertzien TNT français, seul les réseaux câblés proposent des radios numériques.
NOTE 1: si vous constatiez que vous n'avez pas la totalité des chaînes de la TNT alors recommenciez l'opération de recherche automatique des chaînes (touché MENU (MENU) puis dans Recherche sélectionné Recherche Automatique puis appuyez sur OK pour relancer la recherche automatique).
NOTE 2 : Des mises à jour logiciel sont régulièrement disponibles, celles-ci peuvent résoudre des problèmes de réception. Rendez-vous sur le site www.cqvforum.fr dans la rubrique mise à jour pour télécharger la dernière version de logiciel et profiter ainsi des toutes dernières améliorations de l'ETIMO 1T-2 et ETIMO STL-2.
5 Utilisation quotidienne
5.1 Changement de chaine
Pour sélectionner une chaîne TNT, utilisez les touches CH ou CH de la télécommande (affichage de la chaîne suivante/précedente) ou encore tapez directement le numéro de la chaîne en vous servant du pavé numérique de la télécommande.

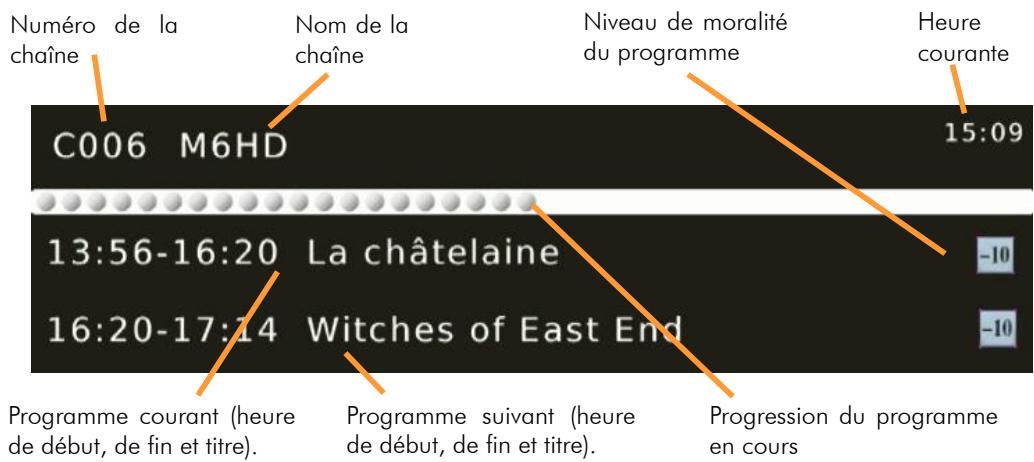

A chaque changement de chaîne un bandeau vousdonnant des informations sur la chaîne en cours de visualisation apparait dans le bas de l'écran pendant quelques secondes puis disparait automatiquement.

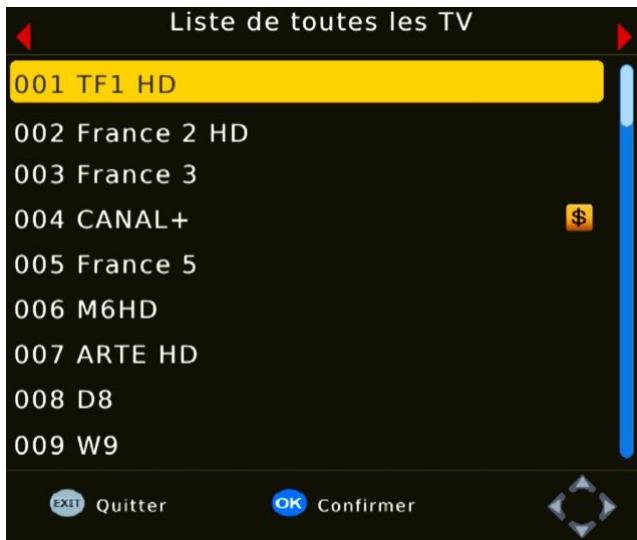

5.2 Listes des chaînes
Lorsque vous visualisiez une chaine, appuyez sur la touche OK de la télécommande pour acceder à la liste des chaînes :
Utilisez les touches:
ou pour passer de TV aux radios.
selectionner une chaine.
- OK pour afficher la chaîne sélectionnée.
- EXIT (EXIT) pour quitter la liste des chaînes.
NOTE: le sigle $ signifie qu'il s'agit d'une chaîne payante qui nécessite un décodeur spécial.
IMPORTANT : A ce jour aucune
radio n'est diffusée sur le réseau hertzien TNT français, seul les réseaux câblés proposent des radios numériques.
5.3 Volume sonore
Lorsque vous visualisez une chaîne, vous pouvez utiliser les touches augmenter ou baisser le volume sonore.
pour

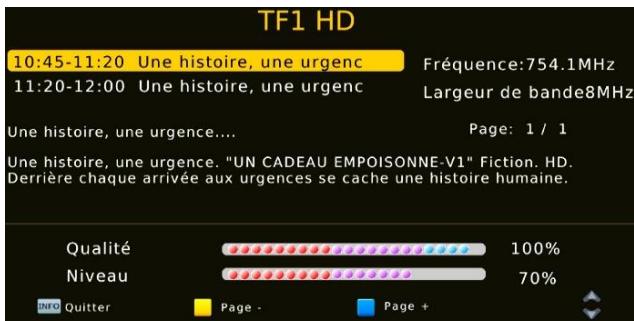

5.4 Touche INFO
Lorsque vous visualisez une chaine, appuyez sur la touche i (INFO) de la télécommande pour afficher le bandeau d'information (cf. §5.1 p11).
Un deuxieme appui sur la touche
i (INFO) donne accès aux informations détaillées sur le programme en cours et le suivant ainsi que des informations techniques sur le canal de la chaîne comme la fréquence, la qualité et le niveau de signal.
Enfin, un troisième appui sur la touche (INFO) ferme toutes les fenêtres.
5.5 Sélection de la bande son
Lorsque vous visuaisez une chaine, vous pouze acceder à la seLECTION de la bande son en appuyant sur la touche (VERTE LANG) de la télécommande :
- Utilisez CH ou CH pour sélectionner une langue, appuyez sur OK pour valider cette可以选择 pendant une langue, appuyez sur OK pour valider la valeur de la valeur.
- Il ne peut pas appuyez sur EXIT (EXIT) pour quitter le menu LANGUAGE.
VOL Vol
• Voupsousez aussiutilisez ou pour selectionnerle mode audio mais ces
parametes ne doit normalement pasetre changés (Laissez LEFT RIGHT).
NOTE : Les bandes son disponibles dépendent de la chaîne TNT en cours de visualisation. Vous pourrez, lorsque la chaîne le diffuse, disposer de plusieurs types de bandes son : Française, version originale et audio description, Dolby Digital, étrangère, etc.
ATTENTION, certaines chaînes montrent que plusieurs pistes audio sont disponibles alors que lorsque vous les scélectionnez, vous ne constatez aucun changement, ou que le changement attendu ne correspond pas à celui souhaitez. Ce problème est dû à une mauvaise transmission des informations de la part de la chaîne, CGV ne peut en particulc cas être responsable ni contrôle le contenu des informations transmisés par les chaînes.
5.6 Sélection de Sous-titres
Lorsque vous visuaisez une chaine, vous pouvez afficher des sous-titres en appuyant sur la touche (ROUGE SUBT) de la télécommande.
Sélectionnez une langue de sous-titre avec les touches CH ou CH et appuyez sur OK pour valider et fermer le menu des sous-titres. Sélectionner Arrêt pour les désactiver.
NOTE : Les sous-titres et langues disponibles dépendent de la chaine TNT en cours de visualisation. Certaines chaînes TNT ne diffusent pas de sous-titres et il n'est donc pas possible de les afficher.
ATTENTION, certaines chaînes montrent que plusieurs pistes sous-titres sont disponibles alors que lorsque vous les scélectionnez, vous ne constátez aucun changement, ou que le changement attendu ne correspond pas à celui souhaitez. Ce problème est dû à une mauvaise transmission des informations de la part de la chaîne, CGV ne peut en aucun cas être responsable ni contrôle le content des informations transmises par les chaînes

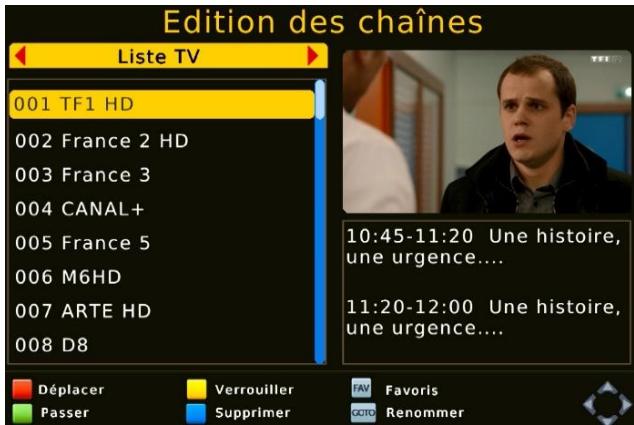

5.7 Créer une liste de Châines favorites
L'ETIMO offre la possibilité de créé jusqu'à 7 listes différentes de chaînes favorites (Film, Info, Sport, Musique, Enfant, Documentaire et Science) pour vous permettre de créé des groupes de chaînes par thématique.
Pour creer une liste de chaînes Favorites, rendez-vous dans le menu Gestion des chaînes/Edition des chaînes (entrez le mot de passer par défaut 000000 si nécessaire) puis effectuez les étapes suivantes :
- Sélectionnez une chaîne que vous souhaitez mettre en favoris.
- Appuyez sur la touche FAV (FAV), selectionnez une liste et
appuyez sur OK pourmettre la chaîne sélectionné dans cette liste (le symbole correspondant à la liste s'affiche à coté de la chaîne).
- Recommenç l'opération pour toutes les chaînes que vous souhaitezmettre enfavoris en selectionnant la même liste si vous souhaitez que les chaînes
apparaissent dans la même liste.
NOTE : Pour enlever une chaîne d'une liste de favors, Sélectionnez cette chaîne depuis le menu Edition des chaînes, appuyez sur (FAV) (FAV) et sélectionnez la liste Général puis appuyez sur EXIT (EXIT).
5.8 Sélectionner votre liste de Chânes Favorites
Lorsqu'une chaîne est affichée, appuyez sur la touche (FAV) pour afficher la liste des chaînes favorites et accéder aux différentes listedes :
VOL Vol Appuyez sur les touches ou pour selectionner une liste de favors.
- Sélectionnez une chaîne à l'aide de CHA ou CHV et appuyez sur OK pour afficher la chaîne sélectionnée.
- Appuyez sur la touche EXIT (EXIT) pour fermer la liste des chaînes favorites.
NOTE : Voir chapitre §5.7p14 ci-dessus pour savoir commentmettre une chaîne dans une liste de favorsis.
5.9 Sortir de la liste de Châînes Favorites
Pour sortir d'une liste de chaînes Favorites, effectuez les étapes suivantes :
- Appuyez sur OK lorsque vous visualisez une chaîne pour afficher la liste des chaînes.
- Sélectionnez une chaîne, appuyez sur OK pour afficher cette chaîne et sortir de la liste de favors.
5.10 Guide électronique des programmes (EPG)
Appuyez sur la touche (EPG) de la télécommande pour acceder au guide électronique des programmes. Ce dernier vous permet de visualiser des informations détaillées concernant les programmes diffusés par les chaînes TNT, sur une durée pouvant aller jusqu'à 6 jours.
NOTE : Attention, toutes les chaînes TNT ne transmettent pas un guide des programmes complet. Cependant, les chaînes ont obligation de transmettre au minimum les informations sur l'émission en cours et sur la suivante (sauf chaînes locales).
Lorsque vous appuyez sur la touche (EPG) de la télécommande, un écransemblable à celui représenté ci-dessous s'affiche :
-Utilisez les touches
-Utilisez les touches
pour faire défilé les chaînes.
pour selectionner une émission dans la liste des asse en surbrillance bleue clair et les informations la chaîne les transmet) s'affichent sur la droite.
-Utilisez la touche (VERTE) afin de programmer un Timer de façon automatique pour enregistrer le programme selectionné (Voir §6.11p22 pour plus d'information sur les Timers).
-Utilisez la touche i (INFO) si vous souhaitez consulter la liste complète des Timers (Voir §6.11 p22 pour plus d'information sur les Timers).
- Les touches touche (JAUNE) et (BLEUE) permettent d'afficher la page suivante ou precedente des informations détaillées affichées sur la droite.
-Appuyez sur la touche EXIT (EXIT) pour fermer le guide.
5.11 Télatexte
Lancé en 1976 mais abandonné au début des années 90, le télétexte est un service permettant de délivrer des informations sous format texte et animations, retransmis dans les signaux de télédiffusion d'une chaine (source Wikipédia), cependant, certaines châines diffusent encore du télétexte donc lorsque vous visualisez une chaine, appuyez sur la touche
(BLEUE TXT) pour afficher le télétexte si la chaîne le transmet.
Une fois le télétexte affiché, utilisez les touches numériques de la télécommande pour afficher une page particulière en tapant son numéro.
Appuyez sur la touche EXIT (EXIT) de la télécommande pour quitter le tetexte.
ATTENTION, certaines chaînes indiquent que le Télétexte est disponible alors que vous ne constatez aucun changement, ou qu'un écran noir s'affiche lorsque vous appuyez sur la touche (BLEUE TXT) de la télécommande de l'ETIMO. Ce problème est dû à une mauvaise transmission des informations de la part de la chaîne, CGV ne peut en particulc cas être responsable ni contrôle le contenu des informations transmises par les chaînes.
5.12 Fonction AIDE
Le passage au tout numérique entraine des modifications au niveau des fréquences des chaînes. En d'autres termes, certaines chaînes déménagent pour se retrouver ailleurs. En général vous étés prévenu du déménagement par un bandeau d'informations affché par la chaîne concernée. Au bout de plusieurs jours ou semaines, ce bandeau d'informations disparait et le signal n'est plus disponible, cela signifie que la chaîne n'émet plus mais pas de panique, appuyez sur la touche (SOS) et suivez les indications pour tout remettre en ordre.
Appuyez sur la touche (ROUGE) pour réinitialiser l'ETIMO (cela permet de résoudre toutes sortes de problèmes)(Le mot de passer par défaut est le 000000).
Ou appuyez sur la touche (JAUNE) pour relancer une recherche des chaines en cas d'écran noir (pas de signal).
5.13 J'ai oublié mon mot de passer (code PIN)
Le code PIN par défaut est le 000000.
En cas d'oubli du mot de passer, rendez-vous dans le menu Systeme/Definir mot de passer.
Entrez le code 332774 comme ancien mot de passer puis, saisissez un nouveau mot de passer et confirmez ce nouveau mot de passer pour éviter une erreur de saisie. Si les 2 codes sont identiques, le nouveau mot de passer est validé, appuyez sur EXIT (EXIT) pour confirmer et quitter.
6 Enregistrer sur un périhérique USB
6.1 Bien besoin son disque dur pour réussir ses enregistrements:
Preférez un disque dur USB 2.0 avec une capacité de 160 à 500GB de marque (par exemple Seagate/Maxtor - Western Digital - LaCie - Storeva - AluSlim - Samsung), alimenté par USB. Si vous souhaitez utiliser un disque dur d'un TeraByte ou plus, il devra alors être équipé de sa propre alimentation et être fractionné en partitions de 250GB à l'aide d'un ordinateur et du logiciel gratuite MiniTool Partition Wizard.
Nous déconseillons les disques durs multimédia, ceux avec mise en voille automatique ou disposants d'une partition sécurisée non supprimable contenant des logiciels préinstallés. ATTENTION : Les premiers disques durs USB 3 peuvent partager des incompatibilités avec l'ETIMO. Dans ce cas l'utilisation d'un adaptateur USB 3/USB 2 ou d'un cable USB 2 est conseilé. Effectuez le formatage des disques durs USB 3 à l'aide d'un ordinateur et du calculer gratuite MiniTool Partition Wizard.
6.2 Brancher un disque dur/une clé USB
Lorsque vous branchez un disque dur ou une clé USB, le message Support USB inséré s'affiche après 10 secondes pour indiquer que l'ETIMO a bien détecté votre disque USB. Si ce message ne s'affiche pas, vérifie que votre disque USB est correctement branché et alimenté (bloc secteur branché sur une prise de courant et correctement branché sur le disque dur) et effectuez un formatage (voir §6.3p18).
Rendez-vous dans le menu USB/Infos USB Formatage pour effectuer le formatage.
ATTENTION, le formatage de votre disque dur ou clé USB supprimera de façon définitive toutes les données générées sur votre disque USB donc veuillez sauvegarder le contenu de votre disque dur ou clé USB avant d'effectuer le formatage.
- Sélectionnez la partition à formater si vous disque contient plusieurs partitions (ne modifies pas ce paramètre si vous ne savez pas à quoi il correspond, les paramètres par défaut sont correctement prérogliés pour faire fonctionner un disque dur sur l'ETIMO).
- Sélectionnéz le système de fichier souhaitez : FAT32 ou
NTFS. (Préférez FAT32 car c'est un format plus universal, voir la note ci-dessous au sujet des systèmes de fichier.) (ne modifie pas ce paramètre si vous ne savez pas à quoi il correspond, les paramètres par défaut sont correctement préréglés pour faire fonctionner un disque dur sur l'ETIMO).
- Appuyez sur OK pour lancer le formatage, répondez OUI au message ATTENTION et patientez. Le formatage est terminé lorsque le message Formatage terminé ! s'affiche.
- Appuyez sur OK puis sur EXIT (EXIT) pour sortir du menu de formatage, votre disque est préts pour l'enregistrement.
ATTENTION, cette opération peut durer plusieurs minutes en fonction de la taille de votre disque dur, n'interrompez pas cette opération (ne pas débrancher le disque ou éteindre l'ETIMO), cela endommagerait votre disque dur.
NOTE : Le format FAT32 est très universal, il est entièrement compatible avec tous les ordinateurs WINDOWS, LINUX et MAC (MAC nécessite l'installation du logiciel « Paragon NTFS ») mais il ne supporte pas les gros fichiers supérieur à 4Go donc préférez le format NTFS si vous souhaitez dire des gros fichiers video du type MKV.
6.4 Lancer un enregistrement manuel
Pour effectuer un enregistrement, vous devez avoir connecté un disque dur/clé USB dans la prise USB2.0 de votre ETIMO.
Pour enregistrer la chaine TNT que vous regardez, il suffit d'appuyer sur la touche (REC) de la télécommande. Si vous disque USB est correctement formé pour fonctionner avec l'ETIMO (cf. §6.3p18), l'enregistrement démarre pour une durée de 3h et le message suivant s'affiche :
Appuyez sur la touche REC à nouveau pour modifier la durée. USB Size:52141 MB
Appuyez une nouvelle fois sur (REC) pour modifier la durée de l'enregistrement.
Puis le chronomètre d'enregistrement s'affiche en haut à gauche pendant 10 secondes pour indiquer que l'enregistrement a démarré :
00:00:19
Appuyez sur la touche (INFO) si vous souhaitez afficher de nouveau le chronomètre d'enregistrement lorsqu'il a disparu. Appuyez 2x sur la touche (INFO) si vous souhaitez avoir des informations détaillées sur l'enregistrement et votre disque USB :
| INFO |
| Mode PVR | Enregistrement Enregistrement en coursCapacité du disque/partition |
| Espace total | 149.01 GB 138.06 GB |
| Espace libre | FAT32 32 KB |
| Syst. de fichiers | 32 KB |
| Taille de cluster | TF1 HD-Petits secrets e Nom de l'enregistrement en cours |
| Estim.aille max. | 138.49 GB | Taille max de l'enregistrement |
| Estim. durée max. | 53:04:30 | Durée maximale de l'enregistrement |
| Débit | 760 KB/S | Débit des donnéesés |
| Espace lecture | 0 KB | Quantité de donnéesées lues |
| Espace enregistratre | 436.03 MB | Taille actuelle de l'enregistrement |
Le chronomètre d'enregistrement s'affichera aussi lors que vous changerez de chaîne mais dans ce cas, le numéro de la chaîne en cours d'enregistrement prendra place entre le point jaune clignotant et le chronomètre :
C001 00:08:13
lci, cela signifie que la chaine C001 est enregistrée depuis 8min13sec.
NOTE : Vous ne pouvez faire qu'un seul enregistrement à la fois. Lorsqu'un enregistrement est en cours, vous ne disposez plus de la liste complète des chaînes, seules les chaînes issues du même canal (multiplex) que celle enregistrée sont accessibles (Voir §Annexe A p42 pour connaître l'organisation des chaînes par canal).
A la fin de l'enregistrement, l'ETIMO passera automatiquement en veille si vous n'êtes pas devant l'écran.
L'enregistrement d'une heures d'une chaine HD occupe environ 3,3Go et en environ 2Gopour une chaine SD (Ces informations peuvent varier en fonction du début variable desprogrammes).
Les enregistements donnent des fichiers .mts compatibles avec ordinateur.
Les enregistements sont sous forme de fichiers .mts fractionnés en morceaux de 4Go si le disque est formé en FAT32 ou non fractionné (un seul fichier) s'il est en NTFS.
6.5 Modifier la durée d'un enregistrement
Pour modifier la durée d'un enregistrement en cours (issu d'un enregistrement manuel ou d'un programmateur), placez-vous sur la chaîne en cours d'enregistrement et appuyez une fois sur la touche (REC) pour afficher la fenêtre de durée :
Entrez la nouvelle durée totale d'enregistrement en heures et minutes (HH:MM) à l'aide des touches numériques de la télécommande puis appuyez sur
la touche OK pour valider ou sur la touche EXIT (EXIT) pour annuler.
NOTE : il s'agit bien de la durée totale d'enregistrement donc si vous souhaitez ajouter 30min à un enregistrement de 03h00m alors vous devrez saisir 03h30m. Si vous entrez une valeur inférieur au temps déjà écoué alors elle ne sera pas prise en compte.
6.6 Regarder une autre chaine que celle qui est enregistrée
Lorsqu'un enregistrement est en cours, il est possible de visualiser une autre chaîne diffusée sur le même multiplex (sur la même fréquence/canal) que la chaîne en cours d'enregistrement. Il n'est pas possible de visualiser toutes les chaînes de la TNT. Rendez-vous en §Annexe A page 42 pour savoir comment les chaînes sont organises.
Example: Si vous enregistrez France 2, vous pourrez uniquement (en plus de France 2) regarder France 3, France 5, LCP, France et une eventuelle chaîne locale.
Attention: Si vous enregistrez France 2 HD vous pourrez uniquement (en plus de France 2 HD) regarder TF1 HD et M6 HD.
Rendez-vous en §Annexe A page 42 pour savoir comment les chaînes sont organisées.
6.7 Arrêter un enregistrement
Appuyez sur la touche (STOP) pour arrêter l'enregistrement. Le message de confirmation vous demande de confirmer que vous souhaitez bien arrêter l'enregistrement en cours, appuyez sur OK pour l'arrêter ou sur EXIT (EXIT) pour annuler et laisser continuer l'enregistrement.
6.8 Lecture d'un enregistrement
Pour dire un enregistrement, appuyez sur la touche LIST (LIST) pour afficher la liste des enregistements (REC List):
Sélectionnez un des fichiers et appuyez sur OK pour prévisualiser le fjchier sélectionné puis appuyez une nouvelle fois sur OK pour lancer la lecture plein écran (ou sur la touche (ROUGE) comme le montre les options).
La barre d'options située en bas de la liste des enregistements vous indique les touches à utiliser pour valider, déplacer la sélection, aller dans le dossier précédent, supprimer et renomer un enregistrement ou lancer la lecture plein écran. Appuyez 2x fois sur EXIT (EXIT) pour sorting de la liste et afficher une chaîne.
NOTE : Il n'est pas possible de dire un enregistrement ou tout autre fichier multimédia lorsqu'un enregistrement est en cours.
6.9 Reprise de la lecture
L'ETIMO dispose de la fonction reprise de la lecture donc si vous stoppez la lecture d'un enregistrement avant qu'il soit terminé, il vous sera proposé, lors de la prochaine lecture de ce fichier, de reprene der la lecture la où vous l'aviez arrêté precedemment. La fenêtre de reprise s'affiche en haut au milieu de la liste des enregistrents lorsque vous selectionnez un enregistrement à prévisualiser.
Sélectionnez Reprend pour redémarrer la lecture depuis le dernier stop ou sélectionnez [EXIT] :Annuler pour commencer la lecture depuis le début.
6.10 Se déplacer rapidement pendant la lecture
Lorsque vous regardez un enregistrement, appuyez sur la touche (GOTO) (GOTO) pour afficher la fenêtre de GOTO :
Saisissez une position temporelle à l'aide des touches numérique de la télécommande en HH:MM:SS (heure:minute:seconde) puis validez avec OK pour sauter directement sur cette position et ainsi effectuer un grand saut très rapidement (plus rapide que l'avance et retard rapide).
6.11 Programmer un enregistrement (TIMER)
L'ETIMO est équipé d'une fonction Timer qui permet de déclencher des enregistements automatique. Il existe deux méthodes pour programmer un timer :
-Programmer un Timer manuellement (voir §6.11.1p23)
-Programmer un Timer automatiquement via le guide des programme EPG (Voir §6.11.2p24)
6.11.1 Programmer un Timer manuellement
Lorsque vous visionnez une chaîne TNT, appuyez sur la touche (TIMER) pour afficher la liste des Timers puis sur la touche (ROUGE) pour ajouter et paramétrer votre Timer (voir les options disponibles listedes en bas de la fenêtre de la liste des Timers).
| Nouveau Timer |
| Type de châne | TV |
| N°de châne | 0001 |
| Nom de Châne | TF1 HD |
| Date de début | 08/09/2015 |
| Heure de début | 10:51 |
| Heure de fin | 10:51 |
| Répétition | Une fois |
| Mode | Enregistrer |
Utilisez les touches CH ou pour monter/descendre.
Utilisez ou pour modifier les paramètres Type de chaîne, N° de chaîne, Répartition et Mode.
Utilisez les touches
numériques (1,2,3...9,0) de la
telecommande pour modifier les
parametes Date de début,
Heure de début et Heure de fin.
- Validate le Timer avec OK.
Les Timers disposent de 4 différents modes de répétition. Sélectionnez :
- Une fois pour que le Timer s'exécute qu'une fois et disparaisse une fois effectué.
- Quotidien pour que ce Timer s'exécute tous les jours.
- Hebdomadaire pour qu'il s'execute tous les 7 jours à partir de sa date de création.
- jours de travail pour qu'il s'exécute du Lundi au Vendredi.
Après avoir validé votre Timer, le résumé s'affiche dans la liste des Timers.
Appuyez plusieurs fois sur EXIT (EXIT) pour sortir de la liste des Timers et afficher une chaîne.
ATTENTION: Si le message Ce calendrier est joué s'affiche alors cela signifie que la date ou l'horaire de votre Timer ne sont pas bon (en général, l'heure de début est déjà passée), modifier les paramètres et appuyez une nouvelle fois sur OK pour valider.
Si le message Conflit de programmation XX s'affiche, cela signifie que le Timer XX est en conflit avec le Timer que vous souhaitez créé, modifier les paramètres et appuyez une nouvelle fois sur OK pour valider
NOTE : il est aussi possible de programmer un Timer automatiquement via l'EPG (voir §5.10p15).
6.11.2 Programmer un Timer automatiquement via I'EPG
Appuyez sur le touche (EPG) pour ouvrir le guide des programmes, Sélectionnez le programme que vous souhaitez enregistrer (voir §5.10p15 pour savoir comment fonctionne le guide des programmes EPG) puis appuyez sur la touche (VERTE) afin de programmer un Timer de façon automatique. La fenêtre de Timer s'affiche et les paramètres sont prérogliés, vous pouvez toutes ajouter quelques minutes à l'heure de fin par sécurité et désirir un mode de répétition en cas d'enregistrement de série.
Appuyez sur OK pour valider le Timer puis plusieurs fois dans sur EXIT (EXIT) pour fermer les menus et afficher une châne.
ATTENTION: Si le message Ce calendrier est joué s'affiche alors cela signifie que la date ou l'horaire de votre Timer ne sont pas bon (Par exemple vous essayez de programmer un Timer pour une émission qui a déjà commencée), modifiez les paramètres et appuyez une nouvelle fois sur OK pour valider.
Si le message Conflit de programmation XX s'affiche, cela signifie que le Timer XX est en conflit avec le Timer que vous souhaitez créé, modifier les paramètres et appuyez une nouvelle fois sur OK pour valider
6.12 Supprimer un Timer (programmateur)
Appuyez sur la touche (TIMER) pour afficher la liste des Timers, Sélectionnez le Timer à supprimer et appuyez sur la touche (BLEU) de la télécommande pour afficher le message de suppression de Timer. Appuyez sur OK pour valider la suppression du Timer ou sur EXIT (EXIT) pour annuler. Le Timer supprimé disparait de la liste.
6.13 Modifier un Timer (programmateur)
Appuyez sur la touche (TIMER) pour afficher la liste des Timers, Sélectionnez le Timer à modifier et appuyez sur la touche (VERTE) de la télécommande pour afficher le Timer. Modifiez les paramètres et appuyez sur OK pour valider.
7 Timeshift (Contrôle du direct) (Visualisation en différé)
Votre ETIMO possede la fonction Timeshift (Contrôle du direct).
Pour utiliser la fonction Timeshift (Contrôle du direct), un disque dur USB2.0 avec 10 Go minimum d'espace libre formé en FAT32 ou NTFS est nécessaire. Rendez-vous au chapitre §6.1p18 pour savoir comment bien désirir son disque dur et au chapitre §6.3p18 pour savoir comment formater votre disque dur ou clé USB.
Timeshift (Contrôle du direct): Qu'est-ce que c'est?
La fonction Timesthift (Contrôle du direct) permet demettre en pause l'affichage d'une émission TNT qui est en cours de visionnage « en live » ; puis de relancer le visionnage pour regarder la suite de l'émission à partir de la pause, sans perdre la moindre seconde de l'émission. La fonction Timesthift utilise un enregistrementtemporaire sur un disque USB pour fonctionner : Il est donc nécessaire qu'un disque USB soit connecté sur le port USB2.0 de votre ETIMO.
NOTE : CGV déconseille l'utilisation de clé USB pour l'utilisation du Timeshift car il nécessite un support de stockage USB avec une bonne vitesse de lecture et d'écriture simultanés des données.
7.1 Demarrer un Timeshift (Contrôle du direct)
Lorsque vous regardez une chaîne, appuyez sur (PAUSE) pour activer le Timestift etmettre en pause l'émission, le message Enregistrement différé s'affiche puis l'image TNTse fige (en pause) et la barre d'info du Timestift s'affiche :
Pour relancer le visionnage à partir de la pause, appuyez simplement sur la touche (LECTURE). L'image se remet en mouvement à partir de l'endroit où elle a été mise en pause et le curseur de temps disparait pour ne pas générer le visionnage.
Appuyez sur EXIT (EXIT) pour faire disparaître cette barre d'information si nécessaire.
IMPORTANT : par défaut, l'ETIMO dédie 1Go de l'espace disque disponible de votre disque USB pour le Timeshift ce qui correspond au maximum à un décalage d'environ 20 min sur une chaîne HD et environ 30 min sur une chaîne SD. Il n'est donc pas possible de laisser l'image d'une chaîne HD en pause plus de 20 minutes et 30 minutes pour une chaîne SD.
Il est toutefois possible d'augmenter l'espace disque dédié au Timestift et ainsi augmenter le temps de pause et ne rien perdre en cas de longue pause. Rendez-vous dans le menu USB/Infos USB formatage/Péripérique et augmentez le paramètre Taille Timestift.
Il n'est pas possible d'effectuer un enregistrement alors que vous etes en Timeshift.
INFORMATION : Pour bien comprendre le fonctionnement du Timeshift et bien l'utiliser, prenons un exemple concret :
Par exemple, vous regardez un film et le téléphone sonne, vous appuyez alors une fois sur la touche (PAUSE); le film est mis en pause.
Maintenant que le film est en pause, vous pouze répondre tranquillement au téléphone; vous restez 2 minutes au téléphone puis vous raccrochez.
Lorsque vous regardez à nouveau votre TV, vous pouvez observer que le film est toujours en pause exactement à l'endroit où vous l'aviez arrêté et que la barre d'info du Timeshift indique maintainant :
00:00:00
TS=-00h02m:00s
00:02:00
Vous souhaitez reprendre la lecture de votre film donc vous appuyez sur la touche (LECTURE).
Le film s'est bien reliénc à partir de l'endetroit exact où il avait été mis en pause ; vous n'avez rien perdu de votre film ! Vous continue donc de regarder votre film, tout à fait normalément, en sachant que vous le regardez maintainant en différé de 2 minutes (correspondant au temps de pause).
Une minute plus tard, le téléphone sonne à nouveau... Pas de problème, vous appuyez de nouveau sur la touche (PAUSE) et la barre d'info du Timeshift s'affiche. Vous répondez tranquillement au téléphone. Ce coup-ci, votre conversation téléphonique durable environ 4 minutes; lorsque vous raccroches et regardez votre TV, le film est toujours en pause et la barre d'info du Timeshift indique maintainant:
00:01:00
TS=-00h05m:00s
00:06:00
- En regardant l'indication située à gauche (00:01:00), vous savez que vous avez déjà visonné 1 mins depuis le premier appui sur la touche (PAUSE). Vous savez que si vous le désirez, vous pouvez donc faire un retour arrière sur 1 min, en utilisant la touche (Retour rapide). Attention car l'espace disque par défaut (1Go) dédier au Timeshift ne permet que de conserver environ 20 min de décalage entre l'image affichée et le live pour une chaîne HD et environ 30 min pour une chaîne SD.
- En regardant l'indication situé à droite (00:06:00), vous savez vous avez au total 6 minutes d'enregistrement de Timeshift et que si vous le désirez, vous pouvez faire une
avance rapide, en utilisant la touche (Avance rapide)(Bien pratique pour « sauter » les pubs par exemple...).
Appuyez sur la touche (STOP) ou sur (SUVANT) pour revenir au direct et supprimer le décalage, appuyez une nouvelle fois sur (STOP) pour arrêter totalement le Timeshift.
7.2 Arrêter le Timeshift (Contrôle du direct)
Pour arrêter le Timeshift et revenir au direct (live), appuyez 1x sur la touche (STOP). Le Timeshift n'est pas totalement arrêté, vous reprenez ainsi la visualisation du direct (live) et le Timeshift est encore disponible, vous pouvez effectuer un retour arrière si vous le désirez. Appuyez une nouvelle fois sur (STOP) pour définitivement arrêter le Timeshift.
Lorsque vous changez de chaine, tout le Timeshift est perdu. Vous n'avez plus la possibilité de revenir en arrêté.
L'ETIMO supporte les fichiers video MKV, AVI, MP4, MPG 1-2-4, VOB (gestion des pistes audio) et TS (.ts), les fichiers musicaux MP3, OGG, WAV et FLAC ainsi que les photos au format JPEG, BMP et PNG.
8.2 Lancer la lecture d'un fichier multimédia
Pour dire un fichier multimédia (FILM, MUSIQUE ou PHOTO), un disque USB contenant des fichiers multimédia doit obligatoirement être branché sur l'ETIMO.
- Appuyez sur la touche (MEDIA) pour afficher le menu Multimédia.
-
Sélectionner l'icone du type de fichier que vous souhaitez regarder (Musique, Photos, Film et enregistrement) et appuyez sur OK pour ouvrir votre disque USB et selectionnez un fichier à exécuter.
-
Le menu de navigation USB fonctionne de la manière suivante :
Sélectionnez un des dossiers et appuyez sur OK pour entrer dans le dossier sélectionné. Appuyez sur la touche (BLEU) pour sortir du dossier.
Pour lancer la lecture d'un fichier, appuyez sur OK pour prévisualiser le fichier puis appuyez une nouvelle fois sur OK ou sur la touche (ROUGE) pour l'afficher en plein écran.
8.3 Lancer un diaporama photo
Pour démarrer un diaporama photo, ouvre un dossier contenant des photos, Sélectionnez la première photo à afficher et appuyez sur (LECTURE). Pendant le diaporama, vous pouvezmettre en pause une photo en appuyant sur la touche (PAUSE) puis reprendre la lecture en appuyant de nouveau sur (LECTURE).
Vous pouvez aussi utiliser les touches (PRECEDENT) et (SUIVANT) si vous souhaitez revoir des photos ou passer quelques photos.
Appuyez sur la touche (ROUGE) pour faire un zoom (appuyez plusieurs fois sur la touche (ROUGE) pour faire defiler les zooms disponibles et returner en zoom1.
Appuyez sur la touche (VERTE) pour faire une rotation de la photo.
Vous chapitre §8.3.1p29 ci-dessous pour modifier les paramètres du diaporama (modifier la vitesse de défilament par exemple).
8.3.1 Paramétrre le diaporama photo
Rendez-vous dans le menu USB/Réglages photos et modifiez la durée d'affichage des photos, le type de transition et le format de l'image.
8.4 Paramétrer l'affichage des sous-titres d'un film multimédia
Rendez-vous dans le menu USB/Réglages films pour modifier l'affichage des sous-titres lors de la lecture de film multimédia.
9 Activer le contrôle parental
La fonction contrôle parental de l'ETIMO permet de verrouiller l'affichage de certaines chaînes ou encore juste verrouiller automatiquement l'affichage d'une émission en fonction de son niveau de moralité. Une fois activé et configuré, il sera nécessaire de saisir le mot de passer pour afficher une chaîne/ émission verrouillée.
9.1 Verrouiller l'affichage d'une chaine
Pour verrouiller l'affichage d'une ou plusieurs chaînes, rendez-vous dans le menu Gestion des chaînes/Edition des chaînes puis sélectionné la chaîne que vous souhaitez verrouiller puis appuyez sur la touche (JAUNE) pour activer le verrouillage (un symbole cadenas s'affiche en face de la chaîne pour indiquer que la chaîne est verrouillée), recommencez l'opération pour les autres chaînes que vous souhaitez verrouiller puis appuyez sur EXIT (EXIT) pour sortir du menu et valider les modifications. L'affichage des chaînes verrouillées est désormais bloqué, vous devrez saisir le mot de passer pour les afficher.
Pour 0ter le verrouillage de la chaîne, returnez dans le menu Gestion des chaînes/Edition des chaînes, selectionner la chaîne verrouillée puis appuyez sur la touche (JAUNE) (le cadenas disparait).
9.2 Verrouiller automatiquement l'affichage d'une émission
Pour activer le verrouillage automatique de l'affichage d'un programme selon son niveau de moralité, rendez-vous dans le menu Systeme/Contrôle parental puis sélectionnez un âge
de blocage (de 4 à 18) à l'aide des touches sortir du menu et valider votrechoix.
Exemple : Voiture enfant à 7 ans donc vous choisissez 8 pour que les programmes ayant un niveau de moralité entre 4 et 7 soient affichés et ceux ayant un niveau de moralité comprit entre 8 et 18 soient verrouillés par un mot de passer.
10 Mode de démarrage et gestion de l'energie
10.1 Choiser le mode de démarrage
Par défaut, la gestion d'énergie de l'ETIMO le fait returner, lors de la mise sous tension, dans « l'état précédent » la coupure de courant c'est-à-dire, si votre ETIMO est en veille lorsque que vous débranchez sa prise de courant alors il returnera en veilleès lors que vous le rebranchez (après environ 1 minute car l'ETIMO récapèvre l'heure est la date avant de returner en veille, afin d'assurer le bon déroulement d'eventuel Timer). Par conséquent, si votre ETIMO est allumé lorsque que vous débranchez sa prise de courant alors il restera allumé après le retour du courant.
Si vous souhaitez modifier le mode de démarge de l'ETIMO, rendez-vous dans le menu Heure/A la mise sous tension/démarre etCHOISSEZ:
- En veille : Pour que l'ETIMO returne automatiquement en veille après la mise sous tension quel que soit son état avant la coupure de courant.
- En actif : Pour que l'ETIMO reste automatiquement allumé après la mise sous tension quels que soit son état avant la coupure de courant.
- Dans l' état précédent : Pour que l' ETIMO returne dans le même etat qu'avant la coupure de courant.
10.2 Mise en voille automatique
L'ETIMO dispose d'un mode de gestion de l'énergie permettant de le faire passer automatiquement en voir après une durée d'inactivité.
Rendez-vous dans le menu Heure/Veille automatique et Activez ce paramètre si vous souhaitez que votre ETIMO passe automatiquement en veille après une période d'inactivité.
Exemple : Sélectionnez 3h si vous souhaitez que votre ETIMO passe en veille automatiquement après 3h d'affichage d'une chaine sans aucune action (sans'utilisation de la télécommande ou des boutons de la face avant).
Lorsque vous visuaisez une chaîne, appuyez sur la touche (MENU) de la télécommande pour acceder au menu principal.
Toutes les fonctions de votre récepteur peuvent être régées grâce au menu principal qui compte 7 menus:
Gestion des chaînes: Pour gérer la numérotation, le verrouillage, le tri, la suppression des chaînes, les favorsis et accéder au guide électronique des programmes EPG des chaînes de la TNT (voir §11.2p32).
Réglages video: Pour désir le format et le standard d'image ainsi que la résolution HDMI (voir §11.3p33).
Recherche: Pour lancer une recherche automatique ou manuelle des chaînes, gérer le +5V antenne et activer la sortie antenne (prise ANT IN)(voir §11.4p34).
Heure: Pour désirsir la méthode de réglage de l'heure, la mise en voille automatique, automatiser la mise en route/l'arrêt de l'ETIMO et désirsir l'état de l'ETIMO après une coupure de courant (voir §11.5p36).
Langue audio... : Pour désir le langage du menu, des sous-titres, des bandes son et gérer le format de sortie de la prise S/PDIF (voir §11.6p36).
Système : Pour paramétre le contrôle parental, modifier le mot de passer, réinitialiser l'ETIMO, connaître la version logiciel et partager à jour le logiciel (voir §11.7p36).
USB : Pour acceder au disque USB,maker un Timer, paramétre le diaporama, modifier l'affichage des sous-titres, formater le disque USB et modifier la taille du disque dédiée au Timesthift (voir §11.8p37).
La navigation dans le menu principal et dans les sous-menus s'effectue en utilisant les touches CH, CH, VOL OK et EXIT (EXIT) situées au centre de la télécommande :
Utilisez les touches ou pour vous déplacer d'un menu à l'autre.
- Utilisez les touches CHY ou CHY pour descendre dans le menu désiré.
- Appuyez sur la touche OK pour entrer dans le menu sélectionné.
- Appuyez sur la touche EXIT(EXIT) ou (MENU) pour sortir d'un menu ou quitter le menu principal et afficher une chaîne.
Ce permet de:gérer la numérotation,le verrouillage,le tri,la suppression des chaînes,les favors et d'acceder au guide électronique des programmes EPG des chaînes de la TNT :
Edition des chaînes : Pour gérer la numérotation, le verrouillage, le tri, la suppression des chaînes et les favors (voir §11.2.1p32).
Guide des programmes : Permet d'ouvoir le guide électronique des programmes EPG (voir §11.2.2p32).
Tri des chaînes : Pour désirir la méthode de classement automatique des chaînes (voir §11.2.3p33).
Classement automatique LCN : Pour activer le classement automatique (voir §11.2.4p33).
Ce menu permet de :
- Déplacer des chaînes (seLECTIONnez une chaîne à déplacer, appuyez sur la ROUGE) et positionné cette chaîne là où vous le désirez dans la liste. Le déplacement ne modifie pas la numérotable).
- Passer (sauter) des chaînes (seLECTIONnez une chaîne à sauter, appuyez sur la VERTE). Le saut d'une chaîne ne modifie pas la numérotation).
- Verrouiller des chaînes (voir §9.1p29).
- Supprimer des chaînes (seLECTIONnez une chaîne à supprimer et appuyez sur la touche (BLEU) pour la supprimer).
- Créer une liste des listedes de chaîne favorites (voir §5.8p14).
- Renommer une chaîne (seLECTIONnez une chaîne à renOMmer, appuyez sur la touche FAV (FAV) pour afficher le clavier virtuel et renommez la chaîne).
Voir chapitre §5.10p15.
Ce menu permet deCHOISIR la methode de classement automatique des chaînes. Nous vous conseillons de conserver le mode Par LCN qui correspond à la numérotation officielle définie par le CSA (Conseil supérieur de l'audiovisuel).
Permet d'activer ou désactiver la numérotation automatique des chaînes selon l'ordre définie par le CSA (Conseil supérieur de l'audiovisuel).
Ce menu permet deCHOISIR le format et le standard d'image ainsi que la résolution HDMI :
Format de l'image : Pour configurer le format d'image (voir §11.3.1p33).
Résolution HDMI : Pour désirir la résolution HDMI (voir §11.3.2p34).
Standard video: PourCHOISIR LE STANDARD VIDEO (voir 11.3.3p34)
Sortie Péritel: PourCHOISIR le type de signal video en péritel (voir 11.3.4p34)
Ce menu permet deCHOISIR VOUE type d'écran:4:3 (écran carré) ou 16:9 (écran rectangulaire).
Si vous TV est au format 16:9, vous pouvez sélectionné :
-«16:9 PB»: les programmes 4:3 seront affichés sur votre TV 16:9 avec des bandes noires à droite et à gauche de l'image. Le format 4:3 original est respecté.
-
«16:9 PS» : les programmes 4:3 seront zoomés. Ce mode d'affichage est «destructif » puisqu'il vous fait perdre un bout d'image en haut et en bas de l'image.
-
« 16:9 Plein-écran » : les programmes 4:3 seront affichés sur notre TV 16:9 sans aucun traitement. Vous ne perdrez pas d'image, mais cette dernière sera déformée.
NOTA: Le meilleurchoix est 16:9PB (Voir §Annexe B p43).
Si vous TV est au format 4:3, vous pouvez seLECTIONner :
-«4:3 LB»: les programmes 16:9 seront affichés sur votre TV 4:3 avec des bandes noires en haut et en bas de l'image. Le format 16:9 original est respecté.
- «4:3 PS»: les programmes 16:9 seront zoomés avant d'être affichés sur votre TV 4:3. Ce mode d'affichage est «destructif», puisqu'il vous fait perdre un bout d'image sur les cotsés droit et.gauche.
- « 4:3 Plein-écran»: les programmes 16:9 seront affichés sur votre TV 4:3 sans aucun traitement. Vous ne perdrez pas d'image, mais cette dernière sera déformée.
NOTA: Le meilleurchoix est 4:3LB
Ce menu permet de définir la résolution video HDMI de votre ETIMO. Il est conseillé de laisser cette valeur sur 1080i pour un affichage optimal.
11.3.3 Menu Standard video
Ce menu permet de définir le standard video de la sortie péritel de votre ETIMO. Il est conseilé de laisser cette valeur sur PAL pour un affichage optimal.
Ce menu permet de définir le type de signal video de la sortie péritel de votre ETIMO. Il est conseilé de laisser cette valeur sur RVB pour un affichage optimal.
NOTE : Si vous utilisez un cable péritel/RCA alors sélectionné Composite.
Ce menu permet de lancer une recherche automatique ou manuelle des chaînes, gérer le +5V antennée et activer la sortie antennée (prise ANT IN) :
Recherche Automatique : Pour lancer une recherche complète des chaînes (voir §11.4.1p34).
Recherche Manuelle : pour lancer une recherche sur un canal, une fréquence (voir §11.4.2p34).
Choix du pays : Pour besoin standard de recherche (voir §11.4.3p35).
Alimentation antennae : Pour activer le +5V antennne sur la prise ANT IN et alimenter une antennene d'intérieur ou tout autre appeareil capable d'être alimenté par le cable d'antenne (voir §11.4.4p35).
Tuner actif en veille : Pour activer/désactiver les prises ANT IN et ANT OUT lorsque l'ETIMO est en veille (voir §11.4.5p35).
Sélectionnez ce menu est appuyez sur OK pour lancer la recherche complète des chaînes TNT.
Selectionnez ce menu pour effectuer une recherche manuelle sur un canal ou une fréquence précise.
Pour effectuer une recherche manuelle, vous doivent connaître les différents canaux ou fréquences utilisés dans votre région (voir site Internet www.tntest.org).
recherche de ce canal ou de cette fréquence.
- Sélectionnez le mode de recherche.
- Sélectionnez la bande de fréquence (généralement UHF).
- Sélectionnez le canal ou la fréquence à rechercher, observerze le niveau de signal et la qualité du signal. Pour que l'ETIMO trouve des chaînes, il faut que la qualité du signal soit au moins supérieur à la moitié.
- Descendez sur Recherche et appuyez sur OK pour lancer la
NOTE : Contrairement à l'installation automatique des chaînes, la recherche manuelle n'efface pas les chaînes existantes. Trois cas peuvent seprésenter :
- Si les chaînes trouvées n'existent pas encore, elles sont simplement ajoutées à la liste des chaînes existantes.
- Si les chaînes trouvées sont déjà prsentes et sur le même canal de fréquence, aucune modification n'est enregistrée.
- Si les chaînes trouvées sont déjà prsentes sur un canal de fréquence différent, aucune modification n'est enregistrée.
Sélectionnez le pays dans lequel vous vous situez. Ce paramètre joue sur la recherche automatique des chaînes. L'ETIMO préconfigure le mode de recherche automatique en fonction du pays sélectionné.
Activez l'Alimentation antennae seulement si vous utilisez une antennae d'intérieur ou tout autre appeareil capable d'être alimenté par le cable d'antenne. Si vous utilisez une antennae d'intérieur CGV alors vous pouvez débrancher l'alimentation fournie avec l'antenne et activer l'alimentation antennae de l'ETIMO.
Activez le paramètre Tuner actif en veille si vous avez connecté la prise ANT OUT de l'ETIMO sur votre TV (ou tout autre apparéil qui nécessite la réception du signal TNT), et que vous souhaitez l'utiliser lorsque l'ETIMO est en veille (par exemple si vous désírez regarder les chaînes TNT réceptionnées par votre TV alors que l'ETIMO est en veille).
Ce menu permet deCHOISIR la methode de reglage de l'heure,la mise en veille automatique, automatisER la mise en route/1'arrêt de I'ETIMO et choisisR l'etat de I'ETIMO après une coupure de courant :
Décalage Horaire : Pour sélectionnner manuellement le fuseau horaire.
Région du pays : Indique la ville correspondant au fuseau hora sélectionné.
Fuseau horaire: Permet deCHOISIR le fuseau horaire, parametre non modifiable si Decalage Horaire est sur AUTO.
Veille automatique : Activez ce paramètre si vous souhaitez que votre ETIMO passe automatiquement en veille après une période d'inactivité. Exemple : Sélectionnez 3h si vous souhaitez que votre ETIMO passer en veille automatiquement après 3h d'affichage sans aucune action (sans'utilisation de la télécommande ou des boutons de la face avant).
Marche/Arrêt: Permet d'automatier la mise en route/l'arrêt de l'ETIMO.
A la mise sous tension/démarre: Permet de désirir l'état (entre allumé ou en veille) de l'ETIMO suite à une coupure de courant (à la mise sous tension).
Ce menu permet deCHOISIR le langage du menu, des sous-titres, des bandes son et gérer le format de sortie de la prise S/PDIF :
Langue du menu: PourCHOISIR la langue du menu.
Langue des sous-titres : PourCHOISIR la langue des sous-titres des chaînes TNT (voir aussi §5.6p13).
Langue audio : PourCHOISIR La langue de la bande son de chaines de la TNT (voir aussi §5.5p13).
Sortie numérique S/PDIF : PourCHOISIR le format audio de la prise S/PDIF et HDMI. Sélectionnez RAW ON si la prise S/PDIF ou HDMI de l'ETIMO est raccordé à un ampli home-cinéma compatible Dolby Digital, sinon laissez PCM. Le mode RAW ON permet d'obtenir le son Dolby Digital 2.0 ou 5.1 si la chaine le diffuse.
ATTENTION, si vous sélectionnez RAW ON et que votre TV n'est pas équipé d'un écodeur Dolby Digital alors, vous n'aurez pas de son lorsque la chaîne sélectionné utilise une bande son Dolby Digital.
Ce menu permet de paramétre le contrôle parental, modifier le mot de passer, réinitialiser l'ETIMO, connaître la version logicielle etmettre à jour le logiciel :
Contrôle parental : Voir §9p29.
Définir mot de passer : Pour modifier le mot de passer ou réinitialiser le mot de passer (voir §5.13p17).
Initialiser le terminal : Pour réinitialiser les paramètres de l'ETIMO (remise à zéro)(voir §12.1p38).
Informations du terminal: Pour afficher la version logicielle et matérielle de votre ETIMO (voir §15p41).
Mise à jour logiciel : PourmettreàjourlelogicieldevoretETIMOparleportUSBetprofiter desdernièresaméliorationsdefonctionnement(voir 15p41
Ce menu permet d'acceder au disque USB, créé un Timer, paramétrer le diaporama, modifier l'affichage des sous-titres, formater le disque USB et modifier la taille du disque dédiée au Timestift :
Multimédia : Voir §8p27.
Timer: Voir §6.11.1p23.
Réglages photos : Voir §8.3.1p29.
Réglages films : Voir §8.4p29.
Infos USB Formatage : Voir §6.3p18 et §7.1p25.
12 En cas de problème
12.1 Réinitialiser les paramètres (remise à zéro)
La réinitialisation des paramètres permet, dans de très nombreux cas, de résoudre des problèmes de fonctionnement. Pour effectuer une réinitialisation des paramètres, rendez
you dans le menu Systeme, selectionnez Initialiser le terminal ? et appuyez sur OK :
Entrez le mot de passer 000000 si vous ne l'avez jamais changé sinon entreprises vos meot de passer. Voir chapitre 5.13p17 si vous avez oublieyermotdepassemessageMotde passererhone lorsqueyouentrezle motde passage).
Si le mot de passer est bon alors, la fenêtre de mot de passes s'efface et le texte rouge s'affiché dans le bas de la fenêtre.
Appuyez sur OK pour lancer la remise à zéro ou appuyez sur EXIT (EXIT) pour annuler et ne pas faire la remise à zéro.
NOTE : la réinitialisation (remise à zéro) n'efface pas vos enregistrements, elle ne supprime que les réglages de l'ETIMO (liste de chaînes, favoris, Timers et paramètres).
12.2 Problèmes et solutions
| Problème | Solution |
| Votre TV indique 'Mode non pris en charge' | Dirigez la télécommande bien en direction de votre ETIMO et appuyez au moins 4 fois sur la touche EXIT, en attendant au moins 1 seconde entre chaque appui ; puis appuyez sur la touche HDMI RES, en attendant au moins 2 secondes entre chaque appui, jusqu'à ce que vous obtieniez à nouveau une image sur votre TV. |
| La télécommande ne fonctionne plus. | Vérifiez que vous dirigez bien la télécommande en direction de l'ETIMO lorsque vous l'utilise. Vérifiez l'état des piles ... Pointez la télécommande en direction d'un apparil photo numérique et regardez à travers l'écran de ce dernier. Si une lumière clignote lorsque vous appuyez sur une touche de la télécommande alors la télécommande n'est pas en cause. Débranchez l'ETIMO du secteur, attendez 30 secondes et rebranchez-le. |
| Aucune chaîne TNT n'est trouée ou bien seulement une partie des chaînes est trouée | Vérifiez que votre antenné est bien connectée sur l'ETIMO et essayez de replacer le cable antenne. Vérifiez que votre antenné est correctement orientée vers l'émetteur de télévision TNT. Essayez l'ETIMO chez un voisin qui capte correctement la TNT par une antenné hertzienne pour s'assurer que l'ETIMO fonctionne correctement. |
| La réception des chaînes TNT est mauvaise: Les images se figent, des effets de mosaique ou des images noires apparaissent... | Le signal TNT fourni par votre antenné à votre ETIMO n'est pas assez poussant; vérifie que votre antenné est correctement orientée vers l'émetteur de télévision TNT. Remplacez le cable antenne par un cable antenne deffective qualité. Faites vérifier leur installation par un installateur d'antenne. |
| Vou receivez la TNT par le cable. | Effectuez une recherche avancée (manuelle) des chaînes, par fréquence (cf. §11.4.2p34) si la recherche AUTO ne trouve rien. Contactez le fournisseur de cable afin qu'il fournisse la liste des fréquences de toutes les chaînes TNT disponibles sur son réseau cable. |
| Le disque USB connecté sur le port USB de l'ETIMO n'est pas reconnu. | Effectuez un formatage de votre disque USB par l'ETIMO (cf. §6.3p18) Voir §6.1p18 pour plus d'information sur les disques dur. |
| Les images s'affichent sur mon TV déformées ou avec des pertes d'image. | Vérifiez que le format décran programme dans votre ETIMO correspond bien au format de votre écran de TV (cf. §11.3.1p33 et §Annexe B p43) et vérifier le recadrage. Pour une image en format original, vérifie que le paramètre 'Format décran est régle sur '4:3LB' si votre écran est 4 :3 ou '16:9PB' si votre écran est 16 :9. |
| Certaines chaînes sont dans une autre langue que le Français. | Reportez-vous à §5.5p13 et §11.6p36 et vérifie que la langue française est bien chosesie. |
| L'ETIMO n'est pas à l'heure. | Reportez-vous à §11.5p36 et vérifie les réglages de l'heure de votre ETIMO. Utilisez de préférence l'options "Auto" |
| J'ai oublé le code PIN. | Reportez-vous à §5.13p17. |
| L'ETIMO est globalement "déréglé". | Procédez à une réinitialisation complète de votre ETIMO (cf. §12.1p38). |
13 Caractéristiques Techniques
Réception:
- MPEG / DVB (Numérique)
- Flux: ISO/IEC 13818
- Systeme : ISO/IEC 13818-1
- Video: ISO/IEC 13818-2
Audio:ISO/IEC13818-3
- Niveau: MP@HL
Vitesse:Max 64Mbit/s
Tuner :
Fiches IEC 9,52 mm
Fréquences d'entrée :
- De 47Mhz à 860Mhz
VHF (Canaux 5 à 12)
UHF (Canaux 21 à 70)
- Bande S (Canaux 2 à 41)
- Bande Z (Canaux 6 à 29)
Impédance : 75Ω
Connectique Entrée/Sortie :
Sorties Audiovisuelles :
- 1 Prise Péritel (RVB, Composite)
- 1 prisHDMI
Connecteur USB 2.0 (5V/500mA max) pour :
- Lecture de fichiers JPEG, BMP et PNG.
- Lecture fichiers audio MP3, OGG, WAV et FLAC.
- Lecture de fichiers video MKV, AVI, MP4, MPG 1-2-4, VOB (gestion des pistes audio), TS (.ts).
- Enregistrements numériques (fichier .mts) et Timeshift.
DOLBY
DIGITAL PLUS
Fabriquésous licence de Dolby Laboratories.
Dolby et le symbole double-D sont des marques déposées de
Dolby Laboratories.
Alimentation :
Consummation :
Mode actif:6W
ModeVeille: < 0,5W
Alimentation +5V pour antenned'intérieur:
- Disponible sur connecteur entree antennene (ANT IN)
Données environnementales :
- Température de fonctionnement: +0 °C ~ +50°C
- Température de stockage: -20^ +65^
- Distance de fonctionnement de la télécommande: >7 m
Décodage Video :
Tailledimage:4:3&16:9
- Résolution :
- 576i, 576p, 720p, 1080i, 1080p
Décodage Audio :
- MPEG Layer I,II, Dolby D, Dolby D+
Mode: Mono G ou D / Stereo
14 SAV et fabricant
CGV- (Compagnie Générale de Vidéotechnique)
ZA la Vogie
18 Rue Théodore Monod
BP 90004
67541 Ostwald cedex
Malgré le sole, que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être retrtré des difficultés. N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller.
Email : info@cqv.fr
Service Hotline: 0892 020 009 (0,34€/minute + surcout évientuel suivant opérateur)
Site Internet CGV: www.cgiv.fr
Forum CGV: www.cgvforum.fr
15 Améliorer votre ETIMO
Pour profiter des dernières améliorations de fonctionnement de votre ETIMO, CGV vous invite à télécharger la notice et le logiciel les plus récents en vous rendant sur le site internet de CGV (www.cgi.fr - PRODUITS/adaptateurs TNT et sélectionnez le modèle de votre apparéel puis cliquez sur l'onglet Téléchargement) ou sur le forum de CGV (www.cgvforum.fr -rubrique Mise à jour). C'est dans le but de tousjours satisfaire ses utilisateurs que CGV améliore sans cesse ses produits et vous propose régulièrement de nouveaux logiciels plus performants.
Notre forum est à votre disposition, n'hésitez pas à nous faire part de vos questions, commentaires ou autres suggestions à propos de votre ETIMO.
16 Garantie
La garantie, offerte par la société CGV, pour votre apparéil et ses accessoires se conforme aux dispositions légales à la date de l'achat.
Les pièces détachées pour cet apparéil sont au moins disponibles pendant toutes la durée de la garantie.
MARQUAGE POUR L'EUROPE
Le marquage CE qui est attaché à ce produit signifie sa conformité aux Directives Européennes de sécurité EMC (2014/30/UE), EN 60065 et LVD (2006/95/EC).
Déchets d'équipements électriques et électroniques
Ce symbole sur le produit, ses accessoires ou sa documentation indique que ce dernier est conforme à la Directive européenne 2012/19/UE. Cela signifie que ni le produit, ni ses accessoires électroniques usages ne peuvent être jetés avec les autres déchets menagers. Veuillez séparer vos produits et accessoires usages des autres déchets. La mise au rebut citoyenne de votre ancien produit permet de protégger l'environnement et la santé, vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.
Les particuliers sont invités à contacter les autorités locales pour connaître les procédures et les points de collectes de ces produits en vue de leur recyclage.
Pour en savoir plus: www.quefairedemesdechets.fr
Annexe A. Les chaînes TNT et leurs canaux /féquences
R1: France2, France3, France5, LCP, chaine locale, France O.
R2: i>Télé, BFM TV, D8, Gulli, D17, France4.
R3: C+HD, C+Cine, C+Sport, Planete.
R4: M6, W9, NT1, Paris Première$, ARTE HD.
R5: TF1 HD, France2 HD, M6 HD.
R6: TF1, LCI$, NRJ12, TMC, ARTE.
R7:HD1,Cherie26,L'equipe 21.
R8:6ter, RMC Découverte, Numéro 23.
Le site du CSA http://www.csa.fr/Television/Les-chaines-de-television/Les-chaines-hertziennes-terrestres récapitule aussi l'organisation des chaînes par multiplex.
Rendez-vous sur le site http://www.TNTtest.org ou http://www.csa.fr/csatvnummerique/television_couverture pour prendre conscience des canaux TNT utilisés dans votre région.
Annexe B. 4:3 et 16:9: Explications
Le tableau ci-dessous explique, comment les images sont affichées selon le format de votre TV (4:3, 16:9), du format natif des images TNT reçues (4:3, 16:9) et du traitement appliqué sur les images TNT par l'adaptateur TNT, selon votre choix du réglage "Format d'écran".
| Format d'écran de votre télévision : 4:3
(Format d'écran dit "normal" ou "classique") |
| Format natif des images TNT ↓ | Si vous réglez :
" Format d'écran " = 4:3Plein écran | Si vous réglez :
" Format d'écran " = 4:3Letter Box | Si vous réglez :
" Format d'écran " = 4:3PanScan |
| Les images TNT sont en :
4:3
(Format natif des images) | (Pas de Traitément Image)
Résultat : BON
(Pas de pertes, pas de bandes noires et pas de distorsions) | (Pas de Traitément Image)
Résultat : BON
(Pas de pertes, pas de bandes noires et pas de distorsions) | (Pas de Traitément Image)
Résultat : BON
(Pas de pertes, pas de bandes noires et pas de distorsions) |
| Les images TNT sont en :
16:9
(Format natif des images) | (Pas de Traitément Image)
Résultat : Mauvais
(Pas de pertes, pas de bandes noires et importante distorsion : écrasement horizontal des images) | (Réduction Verticale)
Résultat : BON
(Pas de pertes, pas de distorsions des images mais des bandes noires en haut et en bas des images) | (Zoom Horizontal)
Résultat : Moyen
(Pas de bandes noires, pas de distortions mais perte importante des cotés gauche et droit des images) |
| Format d'écran de votre télévision : 16:9
(Format d'écran dit "large") |
| Format natif des images TNT ↓ | Si vous réglez :
" Format d'écran " = 16:9Plein écran | Si vous réglez :
" Format d'écran " = 16:9 Pillar Box | Si vous réglez :
" Format d'écran " = 16:9PanScan |
| Les images TNT sont en :
4:3
(Format natif des images) | (Pas de traitement image)
Résultat : MAUVAIS
(Pas de pertes, pas de bandes noires mais importante distorsion : élimrement horizontal des images) | (Réduction horizontal)
Résultat : BON
(Pas de pertes, pas de distorsions des images mais des bandes noires à gauche et à droite) | (Zoom Vertical)
Résultat : Moyen
(Pas de bandes noires, pas de distorsions mais perte importante en haut et bas des images) |
| Les images TNT sont en :
16:9
(Format natif des images) | (Pas de traitement image)
Résultat : BON
(Pas de pertes, pas de bandes noires et pas de distorsions des images) | (Pas de traitement image)
Résultat : BON
(Pas de pertes, pas de bandes noires et pas de distorsions des images) | (Pas de traitement image)
Résultat : BON
(Pas de pertes, pas de bandes noires et pas de distorsions des images) |
Annexe C.1. Fonctionnement d'un téléviseur (Cathodique ou plat)
Le tuner est la partie du téléviseur sur laquelle est branchée l'antenne. Le tuner d'un TV cathodique ne recoit pas les programmes TNT MPEG2 et MPEG4. Le tuner d'un écran plat recoit les programmes TV numériques basses définitions (MPEG2) mais peut-être pas les programmes MPEG4 ( comme HD1 ou RMC découverte par exemple). Dans ce cas, pour receivevoir l'ensemble des chaînes de la TNT (MPEG2 et MPEG4), vous devez accérir un tuner TNT compatible MPEG4 ( comme cet ETIMO ou tout autre récepteur TNT commercialisé par CGV) et le connecter sur votre TV.
Par défaut l'écran et les hauts parleurs diffusent le signal reçu par le tuner du TV. Les prises péritelts et HDMI qui se trouvent sur votre TV permettent à un apparéil externe d'envoyer ses signaux audio et video vers l'écran et les haut-parleurs. Lorsque vous allumez un apparéil (DVD, SAT, TNT, magnétoscope...) qui est branché sur une prise péritel du TV, ce dernier sélectionne automatiquement cette prise péritel et en diffuse les signaux, grâce au signal de sélection automatique (appele «Commutation Lente» ou «CL») qui est normalement fourni par l' apparéil qui vient d'être allumé par contre, si vous allumez un apparéil HDMI alors vous nevez sélectionner l'entrée correspondante à l'aide de la télécommande du TV (touche EXT, SOURCE, AV ou l , voir la notice du TV) pour afficher cet apparéil.
Annexe C.2. Fonctionnement d'un magnétoscope/DVD-R
La sortie antennedevoreteneregistreur (magnetoscope ou DVD-R)permét debrancher en cascade l'entrée antennedevrotertéléviseur.Vous pouvezchoisismanuellelachainequevoussouhaitezenregister,maiségalementchoisisrd'enregisterlr'appareil branchésur laPERITEL1oulaPERITEL2.
Ces prises portent le nom de : AV, AUX, EXT... selon la marque de votre enregistrreur. Elles se selectionnent, avec la télécommande de votre enregistrreur, par la touche 0, ou par la touche AV, ou la touche P - ... (Voir la notice de votre enregistrreur).
Annexe C.3. Utilisation d'un adaptateur TNT
Les adaptateurs TNT apportent une modification dans vos habitudes. En effet, le tuner analogique ou MPEG2 de votre enregistrateur ne permet pas de receivevoir ou enregister l'ensemble des chaînes TNT. Vos ancients appeareils (TV, magnétoscope, DVD-R...) ne peuvent donc receivevoir les signaux audio et video TNT MPEG4 qu'à travers la prise péritel ou HDMI sur laquelle est branché votre adaptateur TNT.
Pour effectuer des enregistements sur magnétoscope avec le ETIMO, vous devrez donc avoir connecté le ETIMO à votre TV par sa prise HDMI et branchez un cable péritel entre la prise péritel TV du ETIMO et la prise AV2 de votre magnétoscope (un autre cable péritel est nécessaire pour relier la prise péritel AV1 de votre magnétoscope à votre TV) ou, dans le cas où vous n'avez pas d'entrée HDMI sur votre TV, branchez un cable péritel entre la prise péritel TV du ETIMO et la prise AV2 de votre magnétoscope (un autre cable péritel est nécessaire pour relier la prise péritel AV1 de votre magnétoscope à votre TV), dans ce cas, vous visualiserez les images de l'ETIMO à travers votre magnétoscope
Pour pouvoir enregistrer un programme TNT, il ne faut plus utiliser le tuner analogique de votre enregistrreur (magnétoscope ou DVD-R). Il faut indiquer à votre enregistrreur que vous souhaitez enregistrer les signaux qui entrent sur sa prise péritel AV2, sur laquelle est branché votre adaptateur TNT. Pour cela il fautCHOISIR LA CHAINE «AV2», en appuyant sur la touche P- (programme -) de votre enregistrreur (DVD-R ou magnétoscope), vous faites defiler les chaînes jusqu'à faire apparaitre les chaînes AV1/AV2, ou EXT1/EXT2, ou A1/A2... selon la marque de votre apparéil enregistrreur. Veuillez vous reporter à la notice de votre enregistrreur.
Votre adaptateur TNT devient en quelque soit un tuner externe. Ceci est valable en enregistrement direct ou en enregistrement différé (programmation d'un enregistrement la nuit ou pendant vos vacances par exemple en utilisant le timer de votre adaptateur TNT).
Pour faire un enregistrement différé, il est nécessaire de programmer à la fois votre enregistrreur (magnétoscope ou DVD-R) ET votre adaptateur TNT. Notre adaptateur TNT ne déclenché pas l'enregistrement sur votre DVD-R ou magnétoscope. Le lancement de l'enregistrement sur votre enregistrreur (DVD-R ou magnétoscope) dépendra uniquement de sa programmation à lui. Ainsi, en plus de la programmation de votre adaptateur TNT, vous devrez aussi faire la programmation de vos approeils enregistreurs, comme d'habitude, excepté qu'il faudra lesPROGRAMmer de telle sorte que le signal à enregistrer provienne de leur prise péritel (reliee à votre adaptateur TNT) et non plus de leur tuner.
La liberté des images
COMPAGNIE GENERALE
DE VIDEOTECHNIQUE
FRANCE
www.cgv.fr
