ISLA HIDRA - Hotte aspirante CATA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante décorative
Marque	CATA
Modèle	ISLA HIDRA
Installation	Murale, évacuation extérieure ou recyclage
Distance minimale au plan de cuisson	65 cm
Diamètre de conduit d'évacuation	150 mm (PVC rigide)
Alimentation électrique	220-240 V, 50 Hz (vérifier plaque signalétique)
Commande	Pupitres multiples : glissière, bouton, numérique, tactile selon version
Vitesses d'extraction	Jusqu'à 4 vitesses + turbo (selon pupitre)
Minuterie	Oui, avec arrêt automatique programmé (modes variables selon pupitre)
Éclairage	Halogène (ampoules à réflecteur aluminium)
Variation intensité éclairage	Oui (sur pupitre tactile progressif)
Filtre à graisse	Métallique, lavable au lave-vaisselle
Filtre à charbon actif	Actif, remplacement tous les 3 mois (non fourni)
Indicateur de saturation des filtres	Oui (sur pupitre tactile)
Protection contre décharges électrostatiques	Oui (arrêt automatique, redémarrage après coupure)
Arrêt de sécurité	Minuterie et protection contre surchauffe
Matériau	Acier inoxydable (non spécifié, estimation)
Dimensions (L x P x H)	Non spécifié
Poids	Non spécifié

FOIRE AUX QUESTIONS - ISLA HIDRA CATA

Comment installer la hotte ISLA HIDRA ?

Suivez le schéma de montage fourni. La distance minimale entre la hotte et la table de cuisson doit être d'au moins 65 cm. Utilisez un conduit d'évacuation en PVC rigide de diamètre 150 mm. Pour une installation en recyclage, installez un filtre à charbon actif.

Comment brancher électriquement la hotte ?

Avant le branchement, coupez l'alimentation électrique. Vérifiez que la tension et la fréquence correspondent à la plaque signalétique. Si la hotte a une prise, branchez-la sur une prise homologuée. Sinon, raccordez-la directement avec un dispositif omnipolaire de coupure facile d'accès.

Comment nettoyer les filtres à graisse ?

Démontez les filtres et lavez-les à l'eau chaude avec un détergent neutre. Vous pouvez aussi les mettre au lave-vaisselle en position verticale pour éviter les dépôts. Attention : un mauvais nettoyage peut entraîner un risque d'incendie.

Quand remplacer les filtres à charbon ?

Les filtres à charbon actif doivent être remplacés tous les trois mois. Si la hotte est utilisée plus de 2 heures par jour, augmentez la fréquence. Utilisez toujours des filtres d'origine du fabricant.

Comment remplacer les ampoules ?

Coupez l'alimentation électrique et attendez que les ampoules refroidissent. Utilisez des ampoules à réflecteur en aluminium de type halogène. Ne pas utiliser d'ampoules dichroïques (risque de surchauffe).

Que faire en cas de décharge électrostatique ?

La hotte peut cesser de fonctionner sans risque de dommages. Coupez l'alimentation électrique et rebranchez-la une minute plus tard.

Comment utiliser la minuterie ?

Selon le pupitre :
- Pupitre à bouton (P2) : maintenez appuyée la touche de vitesse choisie 2 secondes jusqu'à ce que l'indicateur clignote. L'extracteur s'arrête après 15 min.
- Pupitre numérique (P3) : activez la minuterie avec la touche dédiée ; l'extracteur fonctionne 5 min à la vitesse choisie puis 5 min à chaque vitesse inférieure jusqu'à l'arrêt.
- Pupitre tactile progressif (P6) : activez la minuterie avec la touche dédiée ; cycles de 2 min par vitesse.

Quelle est la distance minimale à respecter ?

La distance entre la table de cuisson et la partie la plus basse de la hotte doit être d'au moins 65 cm. Si les instructions de votre table de cuisson à gaz spécifient une distance plus grande, respectez celle-ci.

Puis-je utiliser la hotte en mode recyclage ?

Oui, si elle n'est pas raccordée à une évacuation extérieure. Vous devez installer un filtre à charbon actif (non fourni). Les restrictions sur le conduit d'évacuation ne s'appliquent pas en mode recyclage.

Comment désactiver l'alerte de nettoyage des filtres ?

Sur les pupitres tactiles (P5, P6), un témoin lumineux indique le besoin de nettoyage ou remplacement. Appuyez sur la touche d'avertissement après avoir nettoyé ou remplacé le filtre pour désactiver l'alerte.

MODE D'EMPLOI ISLA HIDRA CATA

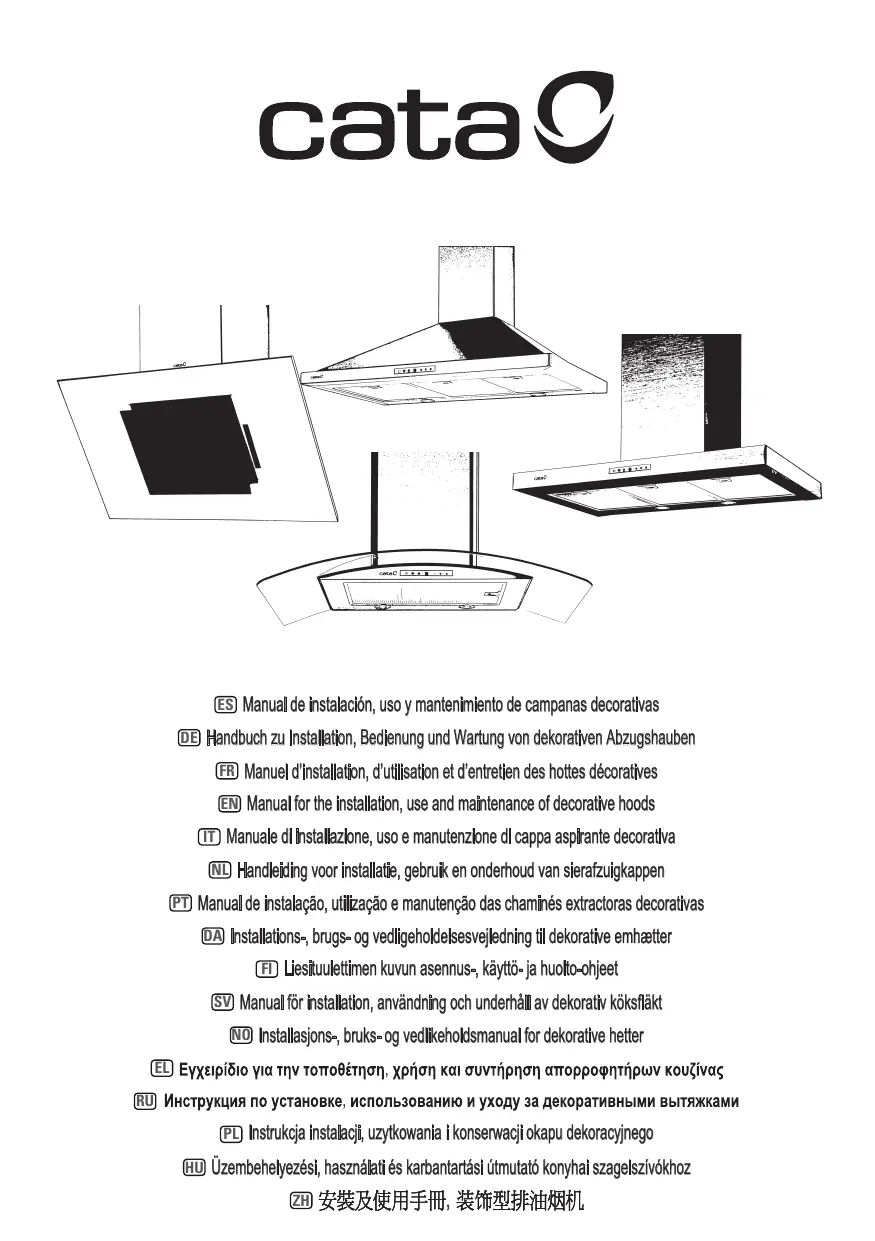

FR Manuel d'installation, d'utilisation et d'entretien des hottes decoratives
EN Manual for the installation, use and maintenance of decorative hoods

Merci d'avoir choisi notre hotte. Veuillez tire attentivement ces instructions qui vous assureront une installation, une utilisation et un entretien optimum de cette hotte.

Remarks: Les illustrations mentionnées dans cette notice se trouvent dans les premières pages.

Installation de la hotte au mur (recherche le symbole sur les illustrations)

Attention: appliquees les normes locales relatives a I'evacuation des fumees. Entre autres: ne reliiez pas la hote a un conduit de fumee, d'agration ou d'air chaud deia utilise. Confirmez avec I'autorite locale

que votre raccordement est conforme. Assurez-vous que le début maximal d'extraction d'air des produits environnants ne dépasse pas 4 Pa (0,04 mbar). Une ventilation convenable de la pierce doit êtrePrevue lorsqu'une hote de cuisine est utilisée simultanément avec des produits utilisant du gaz ou un autre combustible.

L'air ne doit pas être envoyé dans un conduit utilisé pour evacuer les fumées d'apparels utilisant du gaz ou un autre combustible.

Pour l'évacuation des fumées vers l'extérieur, utiliser un tuyau en PVC rigide d'un diamètre idéal de 150 mm.

Les restrictions précédentes ne concernant pas les houts dépourvues d'évacuation vers l'extérieur (utilisation en recyclage avec filtre à charbon actif).

Instaléze la hotte conformément aux instructions du schéma de montage I.
fourni et aux indications des illustrations 1 à 16.

• La distance minimale à respecter entre la surface support des éléments de cuisson de la table de cuisson et la partie la plus basse de la hotte de cuisine doit être d'au moins 65 cm. Si les instructions d'installation pour la table de cuisson à gaz spécifique une distance plus grande, celle-ci doit être mise en compte..

Branchement electrique de la hotte

Attention: avant de brancher la hote; coupez l'alimentation électrique.
Vérifiez que la tension et la fréquence existantes correspondant à celles indiquées sur la plaque signel étique de la hote.

Si la hotte est équipé d'une prise, raccardez la hotte à une prise homologué facile d'accès, conformément aux normes en vigueur.

Si l'appréil n'est pas équipé de prise, raccordez-le directement à l'installation électrique, sur un circuit protégé par un dispositif omnipolaire de séparation facile d'accès pour pouvoir le déconnecter, conformément à la régimentation locale.

Utilisation de la hotte - Sécurité

Attention: en cas de décharge électrostatique (par ex. la foudre) la hotte peut cesser de fonctionner. Cela ne suppose aucun risque de dommages. Coupe l'alimentation électrique de la hotte et rebranchezla une minute plus tard.

• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les CAPACITÉS PHYSiques, sensordielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de reconnaissance, sauf si elles ont pu bénéficiar, par l'intémédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'apparéil. Il convient de surveiller les enfants pour s'assurer qu'il ne jouvent pas avec l' apparéil.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions; ne pas flâbmè d'aliments sous la hotte de cuisine.

ATTENTION: Les parties accessibles de cet'article peuvent doivent leverchaudes lorsqu'il est utilisé avec des produits de cuisson.

Si le cable d'alimentation électrique est endomagé, celui-ci devra être impératifement changé par un service officiel ou par un agent autorisé.

Utilisation de la hôle - Pupitre de commande (recherche le symbole sur les illustrations)

Voutrouvezeci-aprésla descriptiondifferentspupitresdecommande possibles.Vérifiezle modeledu pupitre de commandedevotre hote et reportez-vous à l'illustration correspondante.

Pupitre avec commutateur à glissière (illustration P1)

1-Vitesse d'extraction - positions : OFF, 1ere, 2eme et 3eme vitesses.

2-Témoin de contrôle de fonctionnement d'extraction.
3- Interrupteur marche / arrêt de l'éclairage.

Pupitre avec bouton électrique (illustration P2)

1-Marche /arrét de l'éclairage.
2-Témoin de contrôle de fonctionnement de l'éclairage.
3-Vitese d'extraction -touce:1ere,2eme et 3eme vitesses En appuyant de nouveau sur la vitesse actuelle, l'extracteur s'electin.
4-Temoin de contrôle de vitesse de fonctionnement de I'extraction.

Minutiere: maintainez appuyée pendant deux secondes la touche de la vitesse choise, jusqu'à ce que l'indicateur clignote. 15 min plus tard, l'extracteur s'arrête et l'éclairage s'éteint. Pour annuler la minutiere: appuyez une fois sur la touche de la vitesse choise.

Pupitre à quatre vitesses - Afficheur numérique (illustration P3)

1-Marche /arrét de l'éclairage.
2-Marche /arrêt d'extraction.
3-Réduire la vitesse d'extraction.
4-Pupitre indicateur de la vitesse d'extraction.
5-Augmenter la vitesse d'extraction.
6- Activer la vitesse turbo d'extraction.
7- Active et désactiver la minuterie d'extraction.

Minuterie: l'extracteur fonctionne 5 min. à la vitesse可以选择 et 5 min, supplémentaires à chacune des vitesses inférieures jusqu'à ce qu'il s'arrête et que l'éclairage s'éteigne.

Pupitre à cinq touches (Illustration P4)

1-Témoin de contrôle de fonctionnement d'extraction.
2-Marche /arré de l'éclairage.
3- Arret d'extraction.
4-Vitesse d'extraction.-touche:1ere,2eme et 3eme vitesses

Pupitre tactile (illustration P5)

1-Témoin indicateur / touche d'avoitissement de nettoyage des filtres. Alerte de remplacement du filtre nécessaire - appuyez pour désactiver une fois le filtre nettoyé ou remplace.
2- Activer et désactiver la minuterie de l'extracteur.
3-Marche /arrêt de l'éclairage.Maintenez appuyé pour régler l'intensité de l'éclairage.

4-Marche /arrêt d'extraction.
5-Vitesse d'extraction - touche: 1ere, 2eme, 3eme et 4eme vitesses
Minuterie: l'extracteur fonctionne 5 min. à la vittéechioise et 5 min. supplémentaires à chacune des vittées inférieures jusqu'à ce qu'il s'arreste.

Pupitre tactile progressif (illustration P6)

1-Marche /arrêt d'extraction.
2-Pupil tactile à glissière de contrôle de la vitesse d'extraction. Également utilisé en combinaison avec la touche -3-
3-Marche /arrét de l'éclairage. Appuyez sur la touche et, pendant qu'elle clignote, réglèz l'intensité de l'éclairage avec le pupitre tactile progressif-2.
4- Active et désactive la minuterie d'extraction.

5-Témoin indicateur / touche d'avertissement de nettoyage des filtres. Alerte de remplacement du filtre nécessaire - appuyez pour désactiver l'alerte une fois le filtre propre ou remplace.

Minuterie: l'extracteur fonctionne 2 min. à la vitesse可以选择 et 2 min. supplémentaires à chacune des vitesses inférieures jusqu'à ce qu'il s'arrête et que l'éclairage s'étaignée.

Avertissement concernant le Modèle ZEN

Le panne avant s'allonge et se rétracte automatiquement enuttant en marche / arrêtant la hote.

Entretien de la hotte

Attention: coupez toujours l'alimentation électrique avant d'intervenir sur la hotte. En cas de défaut, contactez un distributeur officiel ou un agent agreeé.

Nettoyage externe : utilisez un détergent liquide, non corrosif et n'utilisez pas des produits de nettoyage abrasifs.

Filtres àGRAISIE:ILy a risque d'incendie si le nettoyage n'est pas effectue concomfrentement aux instructions Pour cela, demontez les filtres et lavez-les a I'eau chaude et avec du deterragent neutre. Si vous utilisen un lave-vaiselle, placez les filtres à la verticale afin d'évitier le dépôt de restes solides.

Filtres à charbon actif : ils doivent être replacés tous les trois mois.

Important: augmentez la fréquence de nettoyage / remplacement des filtres si la hotte est utilisée plus de 2 heures par jour. Utilisez toujours des filtres d'origine du fabrant.

Remplacement des ampoules (recherche le symbole sur les illustrations)

Attention: ne manipuéz pas les ampôules avant d'avoir coupé l'alimentation électrique et que leur température n'aïbissé.
Important: utilise des ampoules neues conformément à ce qui apparait sur la plaque signalétique de la hote.
Utilissez des ampôules à réflécteur en aluminium pour replacer des ampôules halogènes. N'utilissez pas d'ampôules dichroiques - risque de surchauffe.

Informations legales

Le fabricant:

• Déclaré que cet équipement est conforme aux exigences essentielles concernant le matériel électrique bassé tension, indiquées dans la directive 2006/95/CEE du 12/12/06, et de compatibilité electromagnétique indiquées par la directive 2004/108/CEE du 15/12/04.
  N'est pas responsable du non respect des indications de la première notice et des normes de sécurité en vigueur pour l'utilisation correcte de l'équipment.
• Se reserve le droit d'effectuer toute modification sur l'équipment ou dans la presente notice sans avertissement prétable.

Contactez notre distributeur officiel si vous avez besoin d'assistance technique ou d'informations supplémentaires concernant nos produits.
