CI41236S - Hotte aspirante ASKO - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil CI41236S ASKO au format PDF.
| Type de produit | Hotte aspirante îlot |
| Marque | ASKO |
| Modèle | CI41236S |
| Largeur | 115 cm |
| Alimentation | 220-240 V, 50/60 Hz |
| Puissance totale | 238 W |
| Puissance moteur | 231 W |
| Éclairage | 3 LED de 3,5 W (dimmable) |
| Nombre de vitesses | 9 (réglables sur 5 ou 9) |
| Vitesse Turbo | Oui, durée 10 minutes |
| Minuterie | Oui, arrêt automatique après 10 minutes |
| Fonction Clean Air | Oui, cycle de 10 minutes par heure pendant 12 h max |
| Commande | Tactile |
| Filtres à graisse | Métalliques, lavables au lave-vaisselle |
| Filtre à charbon | Régénérant, nettoyage tous les 2 mois, remplacement tous les 3 ans |
| Indicateur de saturation | Oui, pour filtres à graisse (30 h) et à charbon (120 h) |
| Niveau sonore | De 39 dB(A) (vitesse 1) à 71 dB(A) (vitesse 9) |
| Débit d'air maximal | 930 m³/h |
| Classe de sécurité | Classe I (mise à la terre) |
| Distance minimale | 65 cm (cuisson gaz), 55 cm (électrique/vitro/induction) |
| Diamètre conduit d'évacuation | 120, 125 ou 150 mm (recommandé 150 mm) |
FOIRE AUX QUESTIONS - CI41236S ASKO
Questions des utilisateurs sur CI41236S ASKO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte aspirante au format PDF gratuitement ! Retrouvez votre notice CI41236S - ASKO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CI41236S de la marque ASKO.
MODE D'EMPLOI CI41236S ASKO
Pictograms used - Pictogrammes utilisés:
Important information - Important à savoir
Tip - Conseil

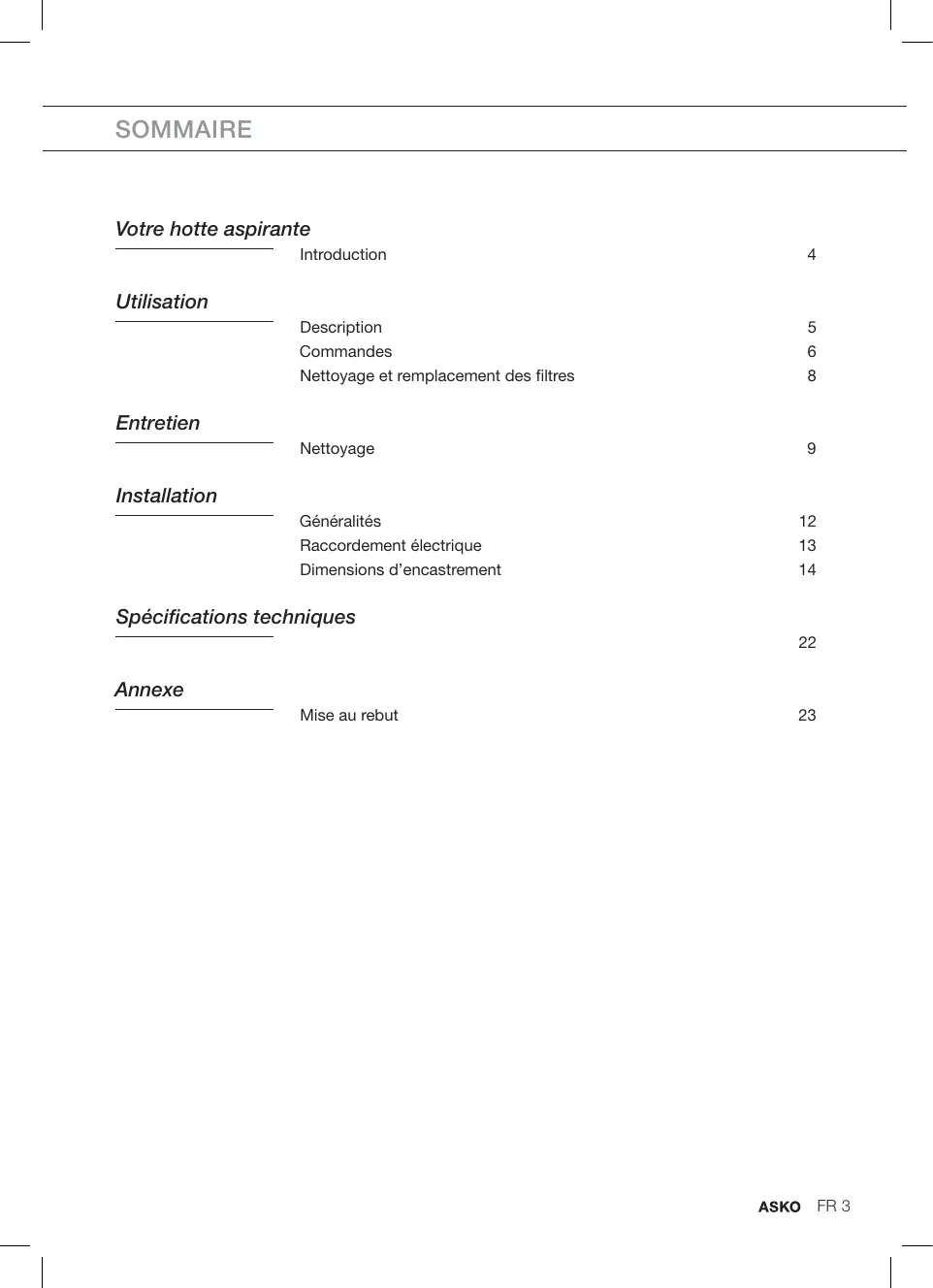

CONTENTS
Your cooker hood
Introduction 4
Use
Description 5
Operation 6
Cleaning filters 8
Maintenance
Cleaning 9
Installation
General 12
Connection 13
Build-in dimensions 14
Nettoyage et remplacement des filtres 8
Entretien
Nettoyage 9
Installation
Généralités 12
Raccordement electrique 13
Dimensions d'encastrement 14
Spécifications techniques
22
Annexe
Mise au rebut 23
Introduction
Après avoir lu cette notice d'utilisation, vous apprendrez rapidement à maîtriser toutes les possibilités de cet apparéil. Lisez les consignes de sécurité et les instructions d'entretien de l' apparéil.
Conserve les instructions pour l'installation et l'utilisation de l'appareil.
Elles pourrait vous servir de referencia dans l'avoir.
Avant l'utilisation, lisez les consignes de sécurité séparées.

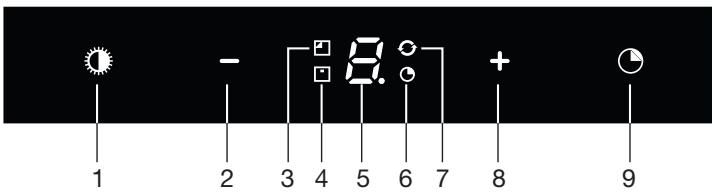

Description
- Touche Éclairage - Marche/Arrêt et réduction de l'intensité
- Touche Arrêt et Réduction de la vitesse
- Témoin de saturation du filtré au charbon
- Témoin de saturation des filtres àGRAISSSE
- Affichage des réglages
- Témoin de la fonction minuterie
- Témoin de la fonction 'Air propre' [Clean Air]
- Touche Marche et Augmentation de la vitesse d'aspiration
- Touche Minuterie
Attention!
- Avant qu'une fonction soit activée ou désactivée, le moteur et la lampe doivent être éteints.
- Si vous avez acheté une hotte avec filtré au charbon, vous nevez activer le témoin de saturation du filtré au charbon tel que mentionné au paragraphe 'Nettoyage des filtrés'.
Commandes
Activer et désactiver l'aspiration
- Appuyez sur la touche ^ +^ (8).
La hotte aspirante se met en marche à la puissance la plus BASSE. - Appuyez à nouveau sur la touche ^ (8) pour augmenter la vitesse d'aspiration. Effleurez la touche ^ (8) pendant 2 secondes pourCHOISIR directement la vitesse Turbo (voir enclencher la vitesse Turbo).
La vitesse d'aspiration se règle entre 1 et 5 ou 9 (en fonction du modulo). - Appuyez sur la touche '-' (2) pour désirir une vitesse inférieure. La vitesse d'aspiration apparait à l'écran (5).
- Si la vitesse d'aspiration est réglée sur 1, appuyez brièvement sur la touche '-' (2) pour éteindre la hotter.
- Appuyez pendant au moins 2 secondes sur la touche ' -' (2) pour êtreindre la hotter, qu'elle que soit la vitesse d'aspiration.
Modifier le nombre de vitesses disponibles (modles à 9 vitesses)
Vous pouvez désir entre 9 vitesses (standard) ou 5 vitesses.
- Appuyez simultanément pendant au moins 5 secondes sur la touche - (2) et la touche + (8).
Le fonctionnement à 5 vitesses est sélectionné. Appuyez à nouveau pendant au moins 5 secondes sur la touche -· (2) et la touche +^ (8) pour selectionner le fonctionnement à 9 vitesses.
Allumage et extinction de l'éclairage
- Appuyez brivement sur la touche de l'éclairage (1). L'éclairage s'allume alors à sa puissance maximum.
- Maintenez enfoncée la touche de l'éclairage (1) pour régler l'intensité de la lumière.
- Pour éteindre l'éclairage, appuyez et relâchezrapidement la touche d'éclairage (1) quand l'éclairage est allumé.
La lumière passé de l'intensité maximum à l'intensité minimum.
Enclencher la vitesse d'aspiration Turbo :
- Appuyez environ 2 secondes sur la touche ^ + (8). La vitesse Turbo (réglage P^ ) est enclenchée pendant dix minutes (en fonction du modulo). Pendant cette période, l'affichage clignote (5). Avres cette période, la vitesse d'aspiration reglee initialement est reactivee.
- Pour désactiver la vitesse Turbo, effleurez brièvement la touche ^+ (8).
Activation de la minuterie
- Appuyez sur la touche minuterie (9).
Le tímoin de la minuterie (6) s'allume
La hotte s'arrête automatiquement après 10 minutes. - Pour désactiver la fonction minuterie, appuyez encore une fois sur la touche minuterie (9) ou arrêtez la hotte à l'aide de la touche '-' (2). L'écran indique la vitesse enclenchée et le temps restant.
Si la lumière est allumée, son intensité est automatiquement réduite de 30-40% lorsque la minutesie s'arrête.
Attention!
Lorsque la vitesse Turbo est seLECTIONnée, il n'est pas possible d'activer la fonction minuterie.
Fonction Air propre [Clean Air]
La fonction Air propre [Clean Air] vous permet de renouveler l'air dans la cuisine pendant une durée maximum de 12 heures.
- Eteignez la hotte.
- Appuyez sur la touche minuterie (9) pendant environ 4 secondes. La hotte fonctionne automatiquement pendant 10 minutes toutes les heures, à la vitesse la plus bajo. Pendant l'aspiration, le témoin Clean air (7) clignote. Quand, après 10 minutes, la hotte s'arrête, le témoin Clean air (7) reste allumé jusqu'à ce que la hotte se remette en marche au bout de 50 minutes.
- Pour désactiver la fonction Air propre, appuyez, durant l'intérémède, sur n'importe qu'elle touche (sauf la touche de l'éclairage).
Nettoyage des filtrés
Saturation des filtres àGRAISSÉ et des filtres au charbon
Quand le témoin du filtré àGRAISS (4) ou du filtré au charbon (3) est allumé, cela signifie que les filtrés doivent être replacés ou nettoyés.
Filtre àGRAISE
Après 30 heures de fonctionnement, le témoin (4) du filtré àGRAISSSE se met à clignoter.
- Dans ce cas, nettoyez les filtres àGRAISE.
- Réinitialisez la mémoire en appuyant sans interruption sur la touche '-' (2), jusqu'à ce que le témoin (4) du filtré àGRAISSSE cesse de clignoter.
Filtre au charbon
Après 120 heures de fonctionnement, le témoin (3) du filtré au charbon se met à clignoter.
- Nettoyez ou remplacez le filtré au charbon.
- Réinitialisez la mémoire en appuyant en même temps sans interruption sur les touches '-' (2) et +' (8) jusqu'à ce que le témoin (3) du filtré au charbon)cesse de clignoter.
Activer le témoin de saturation du filtré au charbon
- Appuyez en même temps sans interruption sur la touche ^ + (8) et la touche Éclairage (1) jusqu'à ce que le témoin (3) du filtré au charbon clignote deux fois.
Le témoin du filtré au charbon est activé.
Désactiver le témoin de saturation du filtré au charbon
- Appuyez en même temps sans interruption sur la touche ^ + (8) et la touche Éclairage (1) jusqu'à ce que le témoin (3) du filtré au charbon clignote une fois.
Si le témoin de saturation du filtré au charbon est activé :
- Le témoin du filtré au charbon (3) reste allumé pendant 3 secondes.
Si le témoin de saturation du filtré au charbon est desactivé :
- Le témoin du filtré au charbon (3) clignote pendant 3 secondes.
Nettoyage
Attention!
Avant tout entretien, déconnectez l'alimentation électrique de la hotte, soit en débranchant la fiche, soit en coupant le courant au niveau du disjoncteur. La hotte doit être nettoyée régulièrement, tant à l'intérieur qu'à l'extérieur (au moins aussi souvent que les filtres àGRAisse).
N'utilisez aucun produit abrasif. N'utilisez pas d'alcool!
Attention!
Si vous ne respectez pas les instructions concernant le nettoyage de l'appareil ou le nettoyage ou remplacement des filtres, vous risquez un incendie. Respectez scrupuleusement ces instructions! Le fabriquant décline toute responsabilité en cas de dommages à la hotte ou d'incendie qui résultatais d'un mauvais entretien ou du non respect des consignes de sécurité.
Hotte aspirante
Nettoyez la hotte à l'eau savonneuse, avec un chiffon doux.
Rincez à l'eau claire. N'utilise pas de produits d'entretien agressifs comme la soude caustique. La laque de votre hotte restera rutilante si vous la lustrez de temps en temps.
Hottes en inox
Les hottes en inox ne doivent pas etre nettoyees au moyen d'éponges metalliques ni de produits récurants ou abrasifs. Utilisez un produit non récurant, non abrasif, et frottez dans le sens de la structure de l'inox.
Filtres à graisse en métal
Les filtres métalliques doivent être nettoyés une fois par mois (ou lorsque le témoin de saturation des filtres -
si existant - l'indique) avec un détergent neutre, soit à la main, soit au lave-vaisselle, à basse température et en utilisant un programme court. Les filtres àGRAISSÉdoivent être placés dans le lave-vaisselle avec les ouvertures vers le bas, afin que l'eau puisse s'en écouler. Si les filtres àGRAISSÉen aluminium sont mis au lave-vaisselle, les produits de nettoyage les ternissant. Cet effet est normal et n'a pas d'impact sur leur fonctionnement.
Enlever la cassette-filtre
1 Coupe le moteur et eteignez la luziere.
2 Ouvrez la fermetre/la sureté.
3 Retirez le filtr de la hotte.
Nettoyage
Vou pousse nettoyer les filtres au lave-vaiselle. Faites égoutter convenablement les filtres avant de les remetre en place.
Vous pouvez également nettoyer les filtres à la main. Nettoyez les filtres à l'eau savonneuse, puis rincez-les. Voir page 9 pour des instructions Faites égoutter convenablement les filtres. Pour nettoyer la partie inférieure de la hotte, utilisez un chiffon humide impregné d'un détergent doux. Essuyez-la ensuite avec du papier essue-tout ou un chiffon sec.
Remetre en place la cassette-filtre
Placez le filtré dans la hotte avec le dispositif de fermeture sur le côte. Ouvrez le dispositif de fermeture. De cette façon, les ergots latéraux du filtré sont situés vers l'intérieur. En plaçant les filtres, maintenez le dispositif de fermeture dans cette position.
1 Placez les ergots à l'arrière du filtre, dans les ouvertures laterales de la hotte prévues à cet effet.
2 Faites basculer le filtrre vers le haut.
3 Lâchéz le dispositif de fermeture. Les ergots situés à l'avant du filtré sont alors tournés vers l'extérieur et s'insérént dans les ouvertures de la hotte prévues à cet effet.
Replacez les filtres àGRAISSE dans leur position initiale (voir figure). Une position correcte des filtres àGRAISSE garantit une aspiration optimale.
Filtres au charbon actif :
Le filtré au charbon actif régénérant doit être nettoyé à la main avec des détergents neutres doux, ou au lave-vaisselle à une température maximum de 65^ (ne pas laver de vaisseille en même temps).
Essorez le filtrte sans l'endommager, enlevez le support et laissez le filtrte sécher dans le four pendant au moins 15 minutes, à une température maximum de 100^ .
Pour une action efficace du filtré au charbon régencerant à chaque utilisation, cette opération doit se repeter tous les 2 mois ou lorsque le témoin du filtré l'indique. Le filtré doit être remplace après 3 ans au plus tard, ou lorsqu'il est endommagé.
Il est important que les filtres àGRAISSE et le filtré au charbon actif régénérant soient secs avant d'être remis en place.
Remplacement du filtré au charbon :
Pour remplacer le filtrre au charbon, retirez d'abord les filtres anti-graisses de la hotte.
- Faites glisser les deux petites boutons 'B' du filtré au charbon vers l'intérieur.
- Faites basculer le filtré au charbon vers le bas pour le retirer.
- Répétez les étapes ci-dessus dans l'ordre inverse pour replacer le filtré à charbon.
L'action :
- L'utilisation d'un filtré au charbon entraine un niveau sonore plus élevé que l'utilisation d'une hotte avec tuyau d'évacuation.
- L'action d'un filtré au charbon est optimale lorsqu'la vitesse du moteur est BASSE. Il est donc recommandé de ne pas utiliser la fonction d'accélération.
Attention!
Cette hotte est équipée de lampes à DEL! Il faut les faire replacer par un technicien agréé. N'essayez pas de replacer les lampes à DEL vous-même.
Généralités
Le raccordement de cet apparéil au réseau d'alimentation électrique doit être confié à un installateur autorisé qui connait et applique les règlements de sécurité pertinents.
Nous déclarons, par la première, que nos produits satisfont aux directives, décisions et régulations Européennes en vigueur ainsi qu'aux exigences relatives à votre pays.
Important à savoir :
- La distance entre le point le plus bas de la hotte et une table de cuisson à gaz doit être de 65 cm au minimum. Dans le cas d'une table de cuisson électrique, vitrocéramique ou à induction, la distance minimale est de 55 cm.
- Respectez les règlements locaux et nationaux applicables à la ventilation des appareils à gaz.
- Plus le tuyau d'évacuation est court et rectiligne, plus la hotte sera efficace.
- Avant de commencer à percer, vérifiez qu'aucune autre conduite ne passée à cet endroit.
- Le tuyau de raccordement de la hotte a un diamètre de 120, 125 ou 150~mm . Utilisez une gaine d'évacuation aussi large que possible (150~mm) , ayant un diamètre identique.
- Le matériel d'installation livre avec cette hotte convient aux murs en béton renforcé ou en briques. Pour d'autres matériaux, vous aurez besoin de chevilles et vis spéciales.
Raccordement électrique
Branchement électrique
Cet apparéil est construit en classe I, par conséquent, il doit être raccordé à la prise de terre.
Il faut s'assurer que la tension du réseau correspond à la valeur indiquée à la plaque signalétique de la hotte. La connection avec le réseau électrique doit être exécutée comme suit:
BRUN = Phase L
BLEU = Phase N
JAUNE/VERT = Terre
Dans l'opération de raccordement électrique s'assurer que la prise de courant est munie d'une connexion à la terre.

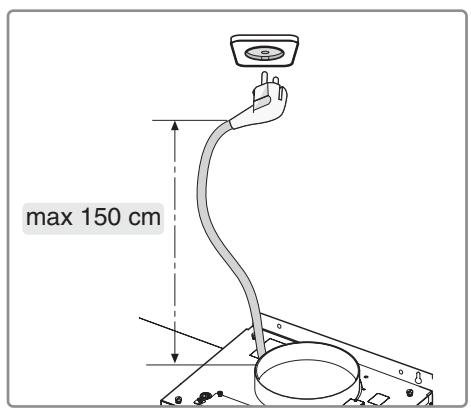

Cette hotte aspirante est équipée d'une fiche de raccordement.
Installez la hotte de manière à ce que la prise soit accessible.
Attention :
Si vous decide de réaliser une connexion électrique permanente, la ligne alimentant l'appareil devra composer un coupe-circuit omnipolaire dont les contacts en position ouverte sont séparés par une distance de 3 mm au moins.
Dimensions d'encastrement
Hauteur de fixation :

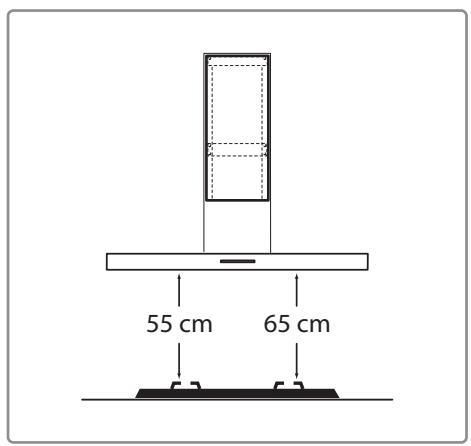

La distance minimum entre les supports de casseroles de la cusinière à gaz et le bord inférieur de la hotte est de 65 cm. Dans le cas d'une cusinière électrique, vitrocérample ou à induction, la distance minimale est de 55 cm.
Cette hotte peut etre lourde, nous vous conseillons donc de I'installer avec I'aide d'au moins une autre personne.

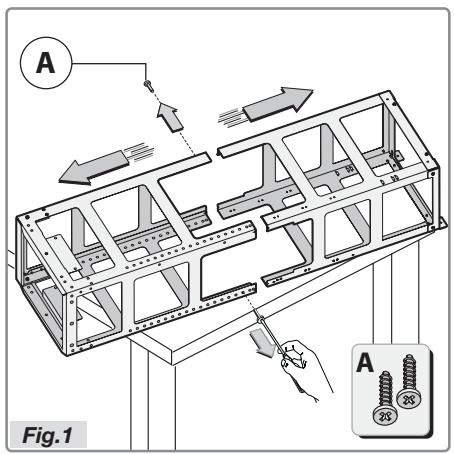

- Déballez le chassinis et dévissez les deux vis A pour séparer la partie supérieure de la partie inférieure (Fig.1).

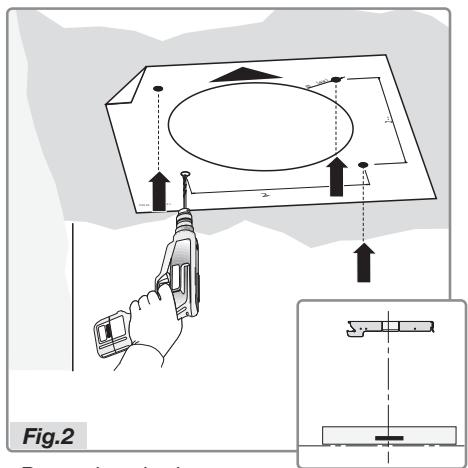

- Prenez le gabarit et place-le contre le plafond, la flèche située du même côté que le bandeau de commande de la hotte (Fig.2).
Pour l'installation, utilisez des vis et chevilles adaptées au type de paroi (par ex.: béton armé, plaque de plâtre, etc.). Si les vis et les chevilles sont fournies avec la hotte, assurez-vous à l'avance qu'elles sont adaptées au matériel sur lequel la hotte doit être fixée.

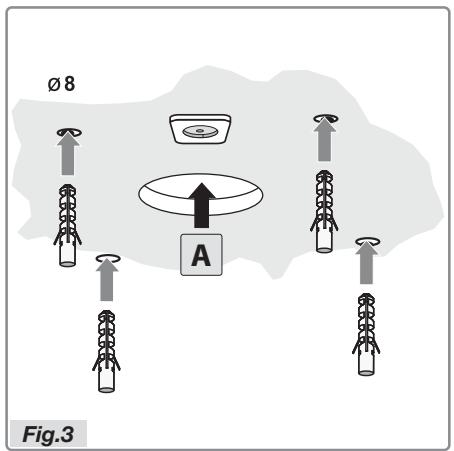

- Percez les quatre troughs 8 dans le plafond et insérez-y les quatre chevilles.
- Créez l'ouverture d'évacuation A (Fig.3).
- Raccordez le tuyau à la bouche d'évacuation A.

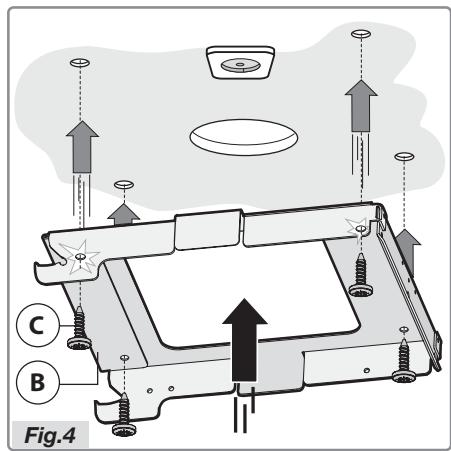

- Prenez l'élement de fixation B et visseze-le au plafond au moyen des quatre vis C (Fig.4).

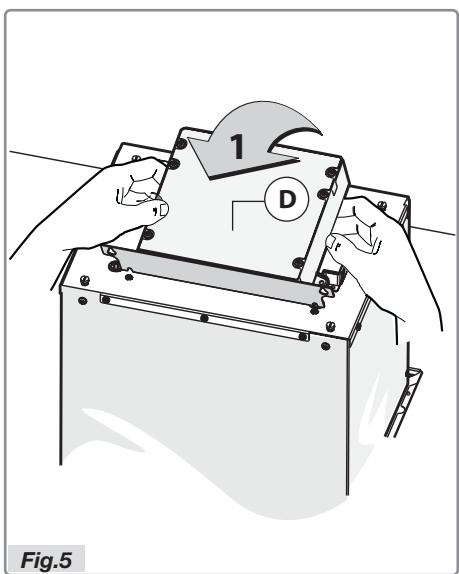

- Avant l'installation de la hotte, placez l'unité électrique D verticalément.

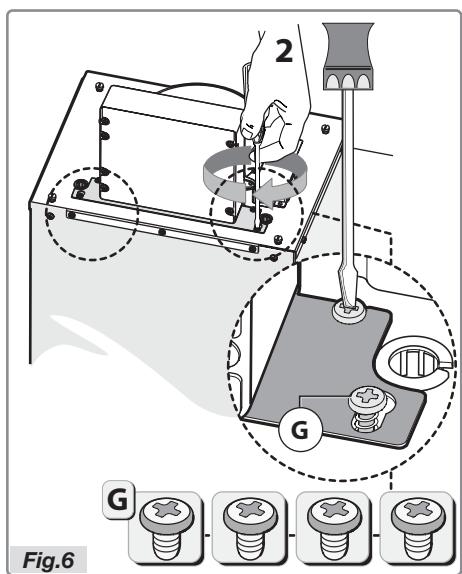

- Assemblez l'élément de fixation avec les quatre vis G, comme indiqué à la figure 6.

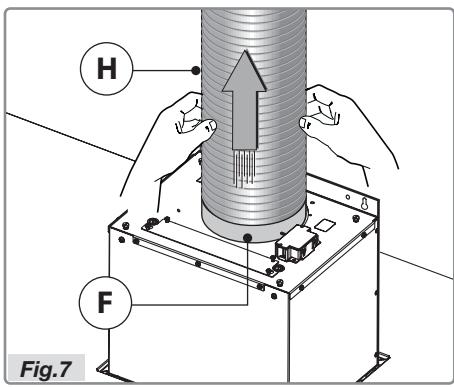

Fixez le tuyau d'évacuation H (non livre avec la hotte) à la bride de raccordement F, comme indiqué à la figure 7.

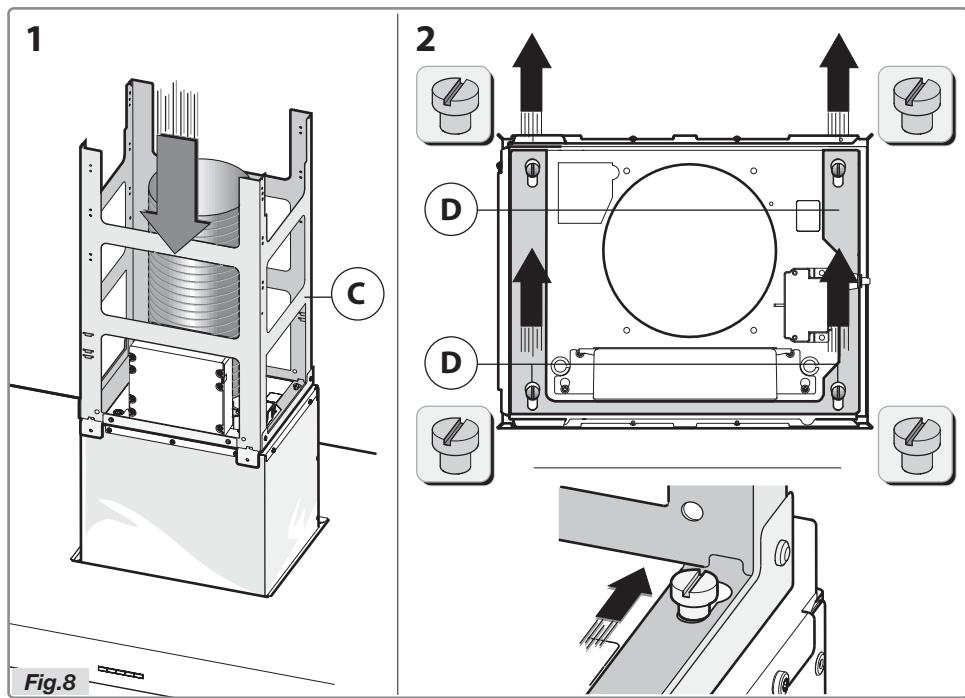

- Prenez la partie inférieure du chassin C et fixez-la au boitier du moteur (Fig.8).

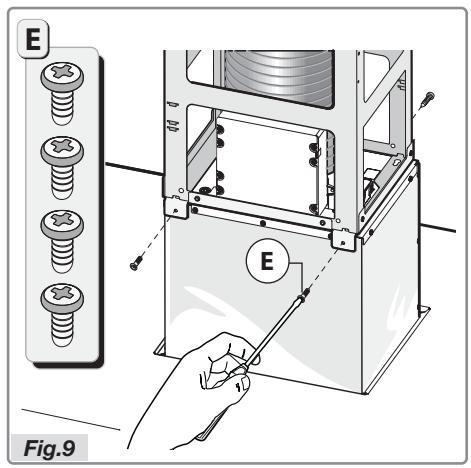

- Fixelezchassiscurleboitierdumoteur à l'aide des4visE(Fig.9).

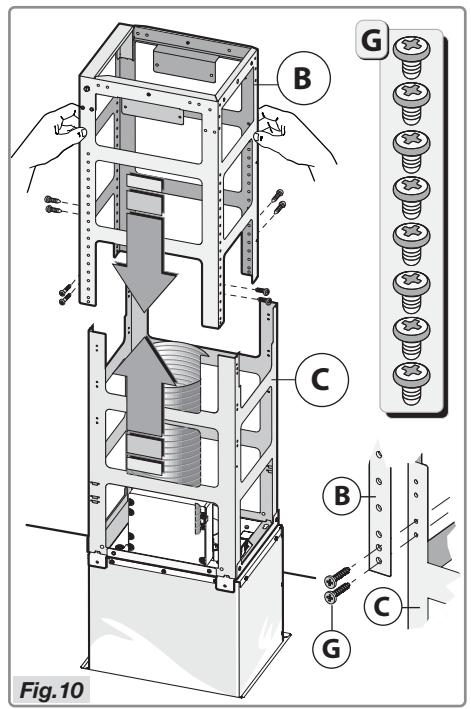

- Prenez la partie supérieure du chassis B et insérez-la dans la partie inférieure C.
- Réglez la hauteur en fonction des dimensions voulues (Figure 10a) et fixez l'ensemble au moyen des 8 vis G fournies avec la hotte.

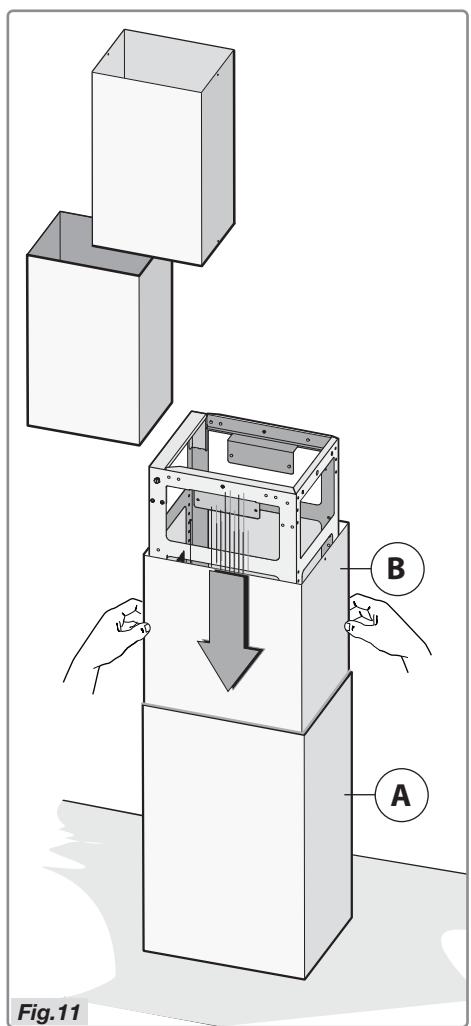

- Emboitez l'une dans l'autre la partie inférieure A de la cheminée et la partie supérieure B comme
indiqué à la Figure 11.

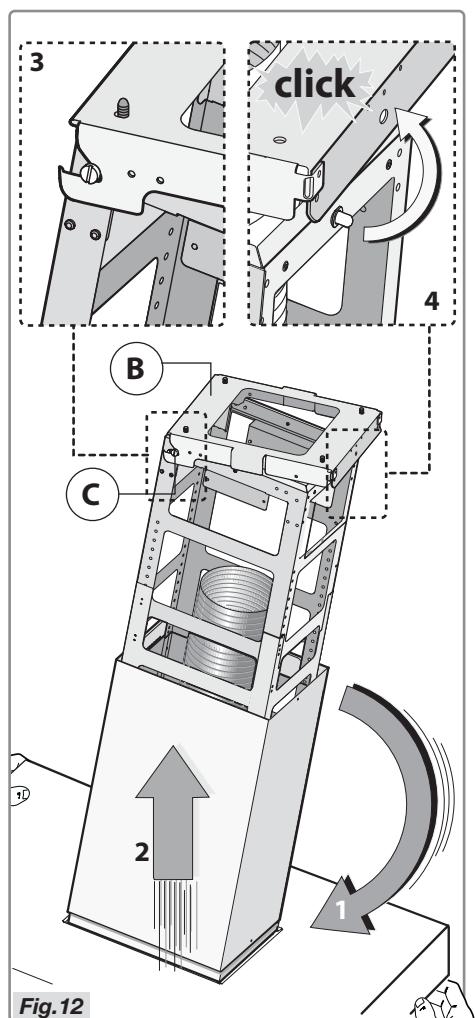

- Faites basculer la hotte comme indiqué à la Figure 12 – étape 1.
- Utilisez les 2 goujons C déjà présents sur le chassin pour accrocher la hotte à l'élement de fixation B. Figure 12 - étapes 2-3.
- Fixez la hotte à l'endetroit souhaïte de façon à ce que la goupille s'enclenche dans le trou de l'élement de fixation B. Figure 12 - étape
4.

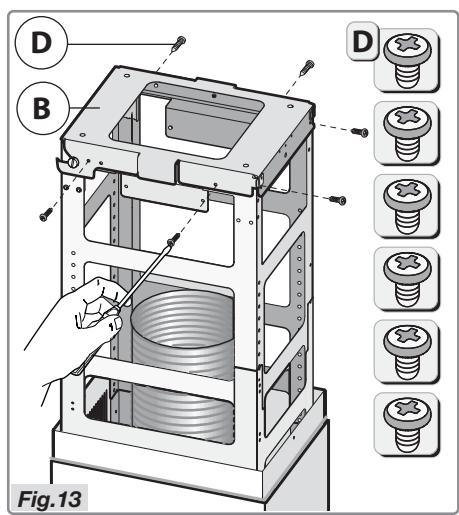

- Attention! Assemblez directement la hotter

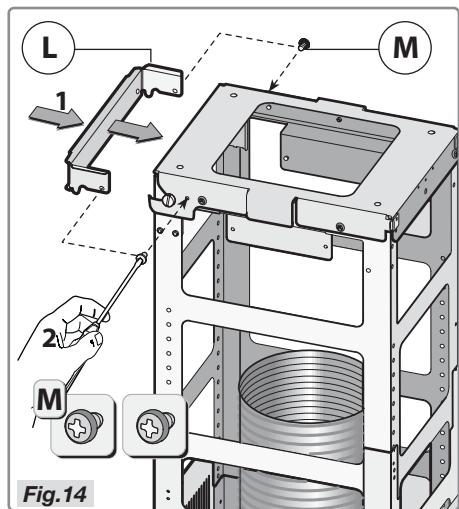

et l'element de fixation B avec les 6 vis D (Fig. 13). - Prenez le renfort de sécurité L et fixez-le à la plaque du plafond avec les deux vis M, comme indiqué à la Figure 14 - étapes 1-2.

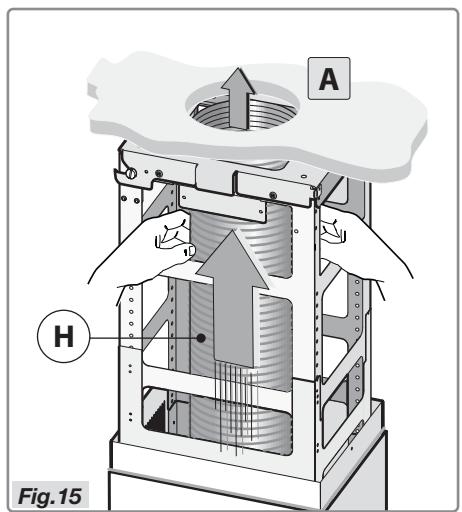

-Raccordez letuyau H (non livre avec la hotte) à l'ouverture d'évacuation A (Fig.15).

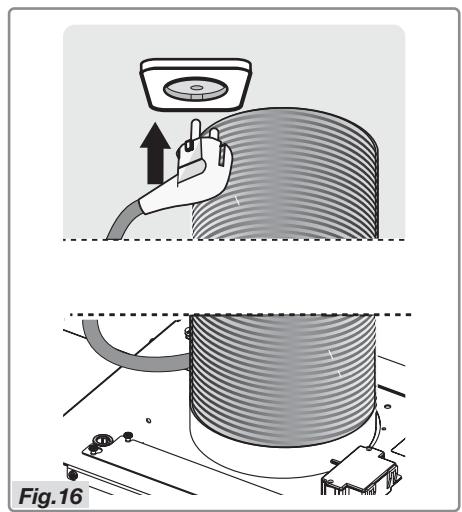

- Branchez la fiche dans la prise que vous aurez mise hors tension au préalable (Fig.16).

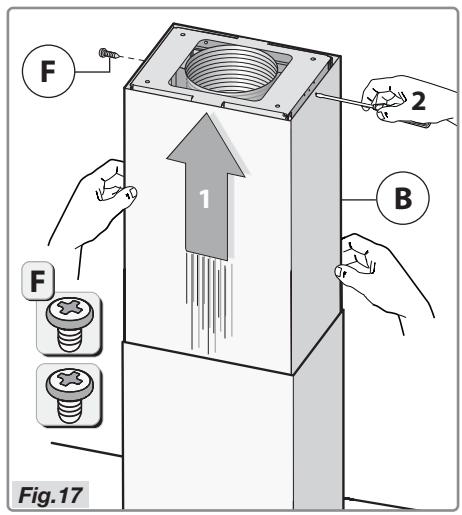

-Raccordez la partie B de la cheminée à la plaque du plafond à l'aide des deux vis F (Fig. 17).
- Vérifiez si l'appareil fonctionné correctement.
| Hotte aspirante type | CI41236S |
| Type / Approbation | Îlot / ES11AETBE |
| Commande | Tactile |
| Largeur | 115 cm |
| Alimentation | |
| Tension, Fréquence | 220-240 V, 50/60 Hz |
| Puisance | 238 W |
| Puisance moteur | 231 W |
| Éclairage | 3 x LED 3,5 W |
| Niveau 1 | |
| débit d'air, niveau sonore, pression | 266 m³/h, 39 dB(A), 169 Pa |
| Niveau 2 | |
| débit d'air, niveau sonore, pression | 358 m³/h, 47 dB(A), 315 Pa |
| Niveau 3 | |
| débit d'air, niveau sonore, pression | 438 m³/h, 50 dB(A), 396 Pa |
| Niveau 4 | |
| débit d'air, niveau sonore, pression | 491 m³/h, 55 dB(A), 420 Pa |
| Niveau 5 | |
| débit d'air, niveau sonore, pression | 610 m³/h, 61 dB(A), 421 Pa |
| Niveau 6 | |
| débit d'air, niveau sonore, pression | 656 m³/h, 63 dB(A), 422 Pa |
| Niveau 7 | |
| débit d'air, niveau sonore, pression | 790 m³/h, 67 dB(A), 424 Pa |
| Niveau 8 | |
| débit d'air, niveau sonore, pression | 836 m³/h, 69 dB(A), 425 Pa |
| Niveau 9 | |
| débit d'air, niveau sonore, pression | 930 m³/h, 71 dB(A), 425 Pa |
Mise au rebut
Que faire de l'emballage et de l'appareil use
Des matériaux durables ont été utilisés pour la fabrication de cet apparéil. Cet apparéil doit être mis au rebut de manière responsable à la fin de son cycle de service. Lesouvains publics peuvent vous fournir des informations à ce sujet.
L'emballage de l'appareil est recyclable. Peuvent etre utilisés :
- carton ;
- feuille de polyéthylène (PE) ;
- polystyrene exempt de CFC (mousse rigide PS).
Ces matériaux doivent être mis au rebut de façon appropriée et conformément aux dispositions réglementaires.
Le symbole de la poubelle barrée figure sur le produit ou sur son emballage en application de la directive européen 2002/96/CE sur les Déchets d'Équipement Électrique et Électronique (DEEE). Cette directive sert de règlement cadre à la reprise, au recyclage et à la valorisation des apparèils menagers usages dans toute l'Europe. Ce produit ne peut donc pas été jété avec les ordures menagères, mais doit faire l'objet d'une collecte sélective. Lorsque vous ne l'utiliserez plus, remettez-le à un service de ramassage spécialisé ou à une déchéterie - municipale ou privée - quiTRAITE les DEEE.
La collecte sélective des apparils électroménagers évite d'aggraver l'impact négatif des déchets sur l'environnement et la santé publique. Leur traitement permet de recycler les matériaux utilisés pour les fabriquer, ce qui représenté des économies considérables en termes de matières premières et d'énergie.
