MODE D'EMPLOI KALINKA SILVERLINE
Mise en circulation dans l'UE
SCD Luisina
La boisinière
35530 Servon sur Vilaine
FRANCE
Par la première, nous certifions que le produit mentionné ci-dessus correspond à toutes les définitions de la directive CEM 2004/108/CE.
Le produit mentionné ci-dessus répond aux demandes des directives suivantes:
- Directive relative à laasse tension 2006/95/CE
- Directive CEM 2004/108/CE
C E

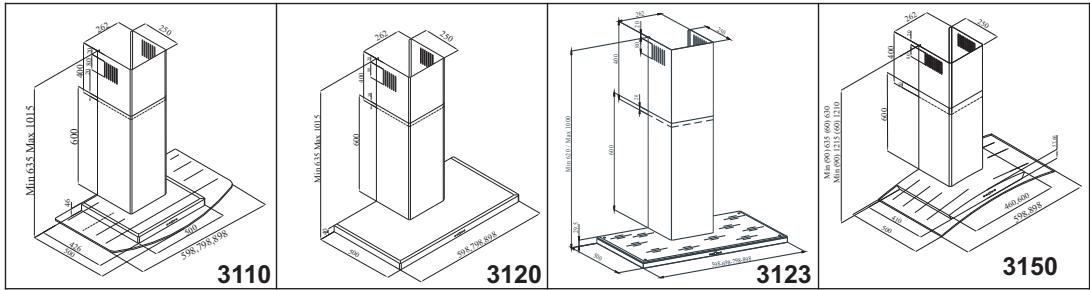

3110 HERA
3120 OPALE
3123 KANDY
3150 KALINKA

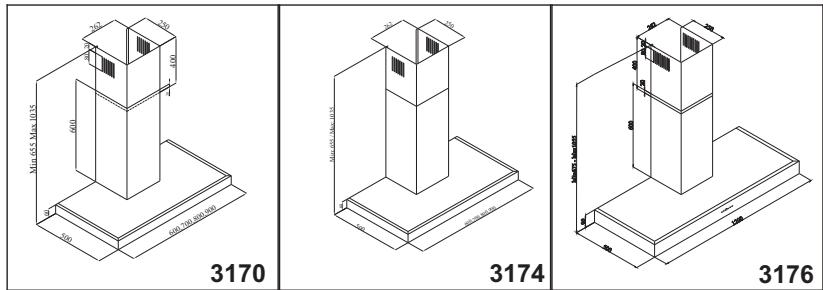

3170 DINA
3174 BOREAL
3176 XENDY
MODEL
3110
3120
3123
3150
3170
3174
3176
CE
PRÉSENTATION DE L'APPAREIL
1) Cheminée interne
2) Cheminée externe
3) Panneau de commande
4) Éclairage de la cuisinière
5) Filtre cassette en aluminium
6) Verre trempe
| Vérifiez le raccordement électrique. (La tension du réseau électrique doit être comprise entre 220 et 240 V, la hotte doit être branchée à une prise raccordée à la terre.) | Vérifiez le commutateur du moteur. (Le commutateur du moteur doit être à la position MARCHE) | Vérifiez le commutateur de la lampe. (Le commutateur de la lampe doit être à la position MARCHE) | Vérifiez le filtre en aluminium. (Le filtre à cassette en aluminium doit être lavé une fois par mois dans les conditions normales d'utilisation.) | Vérifiez les lampes. (Les Lamps doivent être stables.) | Vérifiez la sortie. (La sortie doit être ouverte) | Remplacement du filtre à charbon. (Le filtre à charbon doit être remplaçé par un nouveau tous les 2 à 3 mois pour les modèles utilisant le filtre à charbon dans les conditions normales) | |
| La hotte aspirante ne fonctionne pas | X | X | |||||
| Les lampes ad'éclairage ne fonctionnent pas | X | X | X | ||||
| L'aspiration d'air de la hotte est faible | X | ||||||
| La hotte n'évacue pas l'air vers l'extérieur (pour des pièces qui ne disposent pas de cheminée) | X | X |
Si l'appareil ne fonctionne pas :
Avant de contacter le service technique :
Assurez-vous que l'appareil est branché et que le fusible du cable électrique fonctionne. N'engagez aucune action qui pourrait endommager votre apparéil. Avant de contacter le service technique, vérifiez
votre hotte aspirante conformément au Tableau 1. Si le problème persiste, veuillez contacter voitre fournisseur ou le service le plus agreé.
Pour une bonne utilisation de la hotte de cuisine ;
Utilisez des conduits de 150/120 mm de diamètre et le moins de courbes possible lorsque vous effectuez le branchement de la cheminée.
Respectez les périodes de nettoyage des filtres en aluminium et les périodes de changement des filtres à charbon.
Utilisez l'appareil à un régime moyen si la puissance d'aspiration maximum n'est pas nécessaire.
Afin de s'assurer que la ventilation fonctionne correctement, les fenêtres de la cuisine doivent rester fermées.
DESCRIPTIONS TECHNIQUES SPECIFIQUES
| Tension d'alimentation | 220-240 V 50Hz |
| Classe d'isolation du moteur | F |
| Classe d'isolation | CLASS I |
Merci beaucoup!
Cher client,
Nous vous remercions de la confiance que vous nous temoignez par l'acquisition de cette hotte SILVERLINE.
Cet apparéil est conçu de façon à répondre aux exigences de l'usage privé à domicile.
Nous vous prions de respecter attentivement cette notice d'emploi, qui est la base de toute utilisation/manipulation de la hotte.
Cet apparéil est conforme aux conditions européennes de sécurité selon la réglementation CE.
Le fabricant decline toute responsabilité pour les dommages aux personnes et objets qui sont la conséquence d'une installation, utilise ou manipulation erronée ou incorrecte de l'appareil.
Vous po uvez join dre notre service après-vente sous le numero suivant:
Societe Francaise de Garantie Impasse Evariste Galois Cs 30001 13106 Rouset Cedex
Hotline tel: 04 88 78 89 00
Mise à jour: 28/01/2014
Par e-mail: sfg@sfg.fr
© Toute reproduction ou publication partielle est interdite.
Le fabricant se reserve le droit d'effectuer des modifications de modèle eventuellement nécessaires au niveau des types d'appareil. Ceci concerne des modifications relatives à une utilisation plus/agréable, la protection de l'utilisateur et de l'appareil ainsi que des adaptations aux standards techniques actuels.
Au cas où, malgré notre contrôle qualité approfondi, vous auriez des réclamations à formuler, nous vous prions de vous adresser à notre service après-vente.
Veuillez conserve rce mode d'emploi en un lieu facilement accessible.
Votre équipe SILVERLINE
AVERTISSEMENTS ET MESURES DE SECURITE
*Ce produit est concu pour usage domestique.
*La tension d'utilisation de votre apparéil est de 220-240 Volts~50 Hz
*Une prise de terre est utilisée sur le cable du réseau électrique de l'appareil. Ce cable doit être absolument branché à une prise reliée à la terre.
*Toutes les installations électriques doivent être effectuees par un electricien qualifie.
*Une installation effectuee par une personne non qualifiee pourrait entrainer un dysfonctionnement de l'appareil, ou un endommagement de l'appareil et des accidents.
*Le cable d'alimentation électrique ne doit pas être pince ou tordu pendant l'installation. Le cordon électrique ne doit pas être installé près des cusinières au risque de fondre et de causeur un incendie.
*Ne branchez pas votre apparéil avant d'en avoir terminé l'installation..
*Gardez la fiche dans un endroit accessible afin de pouvoir la déconnecter en cas de danger.
*Ne touche pas les lampes lorsqu'elles sont restées allumées pendant longtemps Étant donné qu'elles sont chaudes elles pourrait vous brûler la main.
*Les hottes aspirantes sont conçues pour être utilisées pour un usage domestique de cuisine normale. Si elles sont utilisées à d'autres fins, une panne pourrait survenir et dans ce cas, elles ne seront plus sous garantie..
*Respectez les règles et consignes en vigueur en matière d'installation de la sortie d'air. (Cet avertissement ne s'applique pas à l'appareil utilisé sans cheminée.)
*La cuisson des alimentes à flamber ne doit pas être réalisée sous l'appareil.
*Démarrez votre apparéil après avoir posé la casserole, la poèle, etc. sur la plaque. Sinon, la température élevée pourrait entraîner la déformation de certaines parties de votre apparéil.
*Avant dePTRirer la casserole,la poele,etc., de la plaque,posez leur couvercle dessus.
*Ne laisses pas de l'huile chaude sur la plaque, car les casseroles qui contiennent de l'huile chaude peuvent s'enflammer.
*Faites attention aux rideaux et protections pendant la cuisson d'aliments comme les fritures car l'huile peut sauter.
*Assurez-vous que les filtres sont convenablement changés Les filtres qui ne sont pas changés en temps opportun pourraient causeur un incendie puisqu'ils sont maculés d'huile.
*N'utilisez pas les matérielux filtrants qui ne sont pas ignifuges à la place du filtré.
*N'utilisez pas votre apparéil sans filtre en aluminium; Ne retirez pas les filtres lorsque l' apparéil est en marche.
*En cas de flammes, coupez l'alimentation de l'appareil et des apparciels de cuisson (Pour couper l'alimentation de l'appareil, il suffit de le débrancher de la prise).
*Votre apparéil pourrait cause un incendie si le nettoyage n'est pas effectué périodiquement.
*Coupez l'alimentation de l'appareil avant de proceder à l'entretien. (Arrêtez l'alimentation de l'appareil en le débranchant)
*Lorsque la hotte et les apparèils fonctionnant avec une énergie autre que l'électricité sont utilisés au même moment, la pression négative dans la piece ne doit pas être supérieure à 4 Pa (4 x 10 ^-5 bar)
*Si un apparéil fonctionnant avec du carburant ou un combustible gazeux se trouve au même endroit que votre hotte, le conduit d'échévement de cet apparéil doit être totalement isolé de son volume et être de type hermétique.
*Lorsque la cheminée est branchée à votre apparéil, utilisez des conduits de 150 mm ou 120 mm de diamètre. Les raccords de tuyaux doit être le plus court possible avec le minimum de coudes.
ENTRETIEN
*Déconnectez l'appareil du réseau électrique avant de procéder à l'entretien et au nettoyage.
*Le filtre cassette en aluminium retient la poussière et l'huile de l'air.
*Le filtré métallique doit être lavé une fois par mois à l'eau chaude et savonnexe ou, si possible, au lave-vaisselle (60 C).

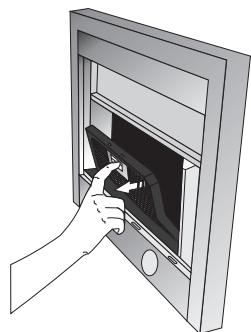

*Retirez le filtre cassette en aluminium en appuyant sur les loquets élastiques aux extrémités. Àpres le nettoyage, il ne faut pas le réinstaller avant qu'il soit entièrement sec.
*La surface externe de la hotte de cuisine doit être nettoyée avec un torchon imbibé d'eau ou d'alcool.
*Veuillez éviter tout contact entre les pieces électroniques et l'eau ou les substances similaires.
*L'utilisation des produits de nettoyage et d'entretien de l'inox disponibles sur le marché permettra de prolonger la durée de vie de votre apparéil.
Avertissement : Les filtres en aluminium sont lavables en machine. La couleur des filtres en aluminium peut changer après plusieurs lavages. Cette décoloration est normale et il est inutil de replacer les filtres.
Washable Aluminum Cassette Filter
Ventilation efficace
Afin d'assurer une bonne ventilation, laissez les fenêtres de votre cuisine fermées.
REMARQUE IMPORTANTE
Veuillez faire attention lorsque l'appareil fonctionne au même moment qu'un apparéil qui marche avec de l'air et un combustible (Par exemple ; apparéil de chauffage, chauffe-eau, et autres alimentés au gaz, carburant diesel, charbon ou bois), car la hotte en évacuant l'air pourrait affecter négativement la combustion.
Cet averissement ne s'auplique pas à l'utilisation sans cheminée.
Les options programmables peuvent être définies lorsque le moteur et la lampe sont éteints et non définis.
1-Paramètres d'éclairage de la lampe arrêté : Lorsque le bouton - est appuyé pendant 5 secondes, un pourcentage de couleur bleue s'affiche à l'écran (par exemple : b 00). Lorsque vous appuyez sur le bouton V une fois de plus, le pourcentage de couleur rouge s'affiche à l'écran. (Par exemple : r100). Lorsque vous appuyez une fois de plus sur le bouton V, le pourcentage de couleur verte s'affiche à l'écran. (Par exemple : g10). Lorsque vous appuyez sur les boutons Tmr+ et Tmr-, (appuyez plus longtemps pour régler rapidement le temps) la couleur dont le pourcentage s'affiche à l'écran peut être réglée entre 0 et 100. Pour obtenir une nouvelle couleur, appuyez sur le bouton - pendant 5 secondes (l'appareil émet un signal) puis quitterze le mode Réglages. Si vous souhaitez quitter le mode Réglages sans toutefois définir une option, appuyez sur la touche Marche/Arrêt ou sur le commutateur de lampe.
2-Option d'éclairage arrêté : L'éclairage arrêté est toujours en position Marche. Lorsque vous maintenez le bouton + enforcé pendant 5 secondes, (l'appareil émet un signal sonore) lorsque le moteur et la lampe sont éteints et non définis (lorsque la cheminée de la hotte ne fonctionne pas), vous pouvez alors régler l'éclairage arrêté afin de le mettre à l'arrêt. Pour que l'éclairage arrêté resté toujours activé, il suffit de maintainir le bouton + enforcé pendant 5 secondes.
| Bleu (%) | Rouge (%) | Vert (%) | Couleur |
| 100 | 100 | 100 | Turquoise clair |
| 0 | 100 | 100 | Vert clair |
| 0 | 0 | 100 | Vert |
| 100 | 0 | 0 | Bleu |
| 50 | 100 | 0 | Violet |
| 0 | 100 | 0 | Rouge |
| 0 | 0 | 0 | Écran sans couleur |
| 0 | 100 | 10 | Orange |
DESCRIPTIONS TECHNIQUES SPECIFIQUES
| Tension d'alimentation | 220-240 V 50Hz |
| Classe d'iso1ation du moteur | F |
| Classe d'iso1ation | CLASS I |
*Gardez l'ensemble des équipements hors de la portée des enfants car ils pourrait se révélé dangereux pour eux.
*Assurez-vous que les enfants ne jouent pas avec l'appareil. Ne permettez pas aux enfants d'utiliser leur(AP)appeil.
*Si le cable électrique est endommagé, il doit être remplace par son fabricant, son service d'entretien ou par un personnel spécialisé dans le même Domaine afin d'éviter toute situation dangereuse.
*En cas de flamme, coupez l'alimentation de la hotte et des apparèils de cuisson, puis couvrez la flamme. N'utilise jamais l'eau pour éteindre les flammes.
Utilisez un fusible de « 6 A MAX » lors de l'installation de la hotte de cuisine pour votre sécurité.
ATTENTION !!: Les parties accessibles peuvent devenir chaudes lorsqu'elles sont utilisées avec un apparéil de cuisson.
L'appareil ne doit pas etre utiliser par les enfants, des personnes presentant des capacités, physiques sensorielles ou mentales réduites ou des personnes qui manquent d'expérience et de connaissances, à moins qu'on leur en ait confié la surveillance ou donné des instructions.
Avertissement relatif au transport et à la manutention.
Tout matérielly utilise pour l'emballage de votre apparéil est recyclable.
Veuillez respecter les signes inscrits sur la caisse de l'appareil pendant le transport.
*Servez-vous des poignées fixées sur les côts de la caisse pour porter votre apparéil.
Si you souhaitez transporter l'appareil :
Conservez l'emballage d'origine.
Transportez votre produit dans sa caisse d'origine ; respectez les signes relatifs au transport inscrits sur la caisse contenant l'appareil.
s'il n'y a pas d'emballage d'origine ;
Ne placez pas de matériel lourd sur la hotte de cheminée.
Évitez de donner des coups sur la surface externe de l'appareil.
*Emballez votre apparéil de façon à éviter des dommages.
Installation, retirez votre apparéil de son emballage :
Vérifiez que votre apparéil ne présente aucune déformation.
Les dommages et pannes liés au transport doivent immédiatement être signalés au responsable du transport.
Si vous remarquez un dommage sur votre apparéil, veuillez contacter votre fournisseur.
Ne laisses pas les enfants jouer avec le matériel d'emballage!
Sortie d'air en plastique (Figure 1)
Sortie en plastique montée sur la sortie d'air de la hotte aspirante
Figure 1

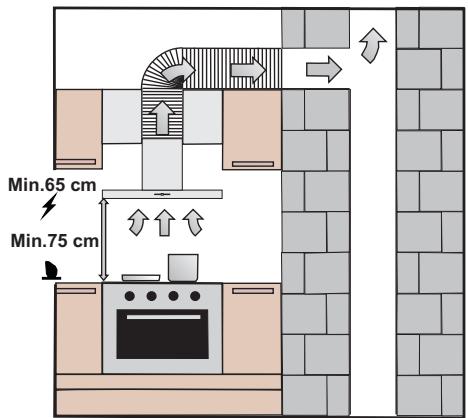

Emplacement de l'appareil :
Après avoir installé votre apparéil, la distance doit être de 65 cm au moins entre la hotte et la plaque électrique et de 75 cm au moins entre la hotte et les plaques à gaz. Figure 2
Figure 2
Installation, retrait de l'appareil de son emballage :
*Vérifiez que votre apparéil ne présente aucune déformation.
*les dommages et pannes liés au transport doivent être immédiatement reportés au responsable du transport.
*Si vous remarquez un dommage sur votre apparéil, veuilles contacter le fournisseur.
*Ne permettez pas aux enfants de jourer avec le matériel d'emballage !

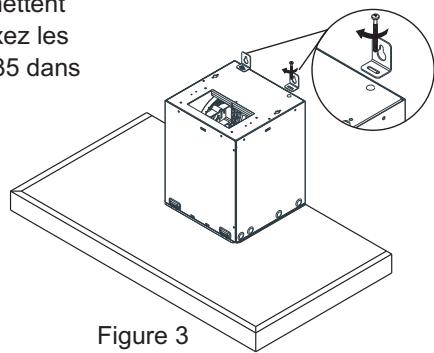

Installation des crochets
L'emballage contient 2 crochets en forme de L qui permettent d'installer votre produit, ils sont fournis avec des vis. Fixez les crochets sur la coque de l'appareil à l'aide de vis M5 x 35 dans les vis de tour M5 (Figure 3).
Vis M5 x 35 Ysb
Crochets
COMMENT UTILISER LALUMIÈRE BLEUE?
Lorsque l'appareil est mis en marche, la lumière bleue du panneau central s'allume. Pour désactiver cette lumière bleue, maintenez le bouton de la lampe enforcé pendant 5 secondes. Une fois la lumière eteinte, si vous appuyez sur le bouton de la lampe pendant 5 secondes, la lumière bleue s'active. À cette position, la lumière bleue sera always allumée, lorsque l'appareil est eteint.

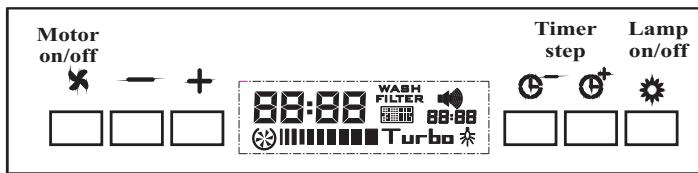

Utilisation de la commande de vitesse 5 LCD
Bouton MARCHE/ARRÉT : ( ) Ce bouton sert à mettre en marche et à arrêté le moteur. Pour démarrer le moteur, réglez-le à la 2e vitesse.
Bouton - : Réduit la vitesse. La vitesse peut être réduite jusqu'àau niveau 1. Lorsque vous appuyez sur ce bouton pendant plus longtemps, le niveau de vitesse 1 diminue chaque démarche seconde.
Bouton + : Augmente la vitesse. La vitesse peut être augmentée jusqu'à un niveau 5. Lorsque vous appuyez sur ce bouton pendant plus longtemps, le niveau de vitesse 1 augmente chaque dette seconde. Lorsque la hotte aspirante est réalisée à la vitesse 5, le moteur fonctionné à la vitesse 5 pendant 15 minutes puis returne à la vitesse 2. La vitesse 5 est la vitesse turbo.
Bouton - Minuterie: (6) Ce bouton est utilisé pour régler le temps de départ de la minuterie. La minuterie réduit le niveau 1 chaque fois que vous appuyez sur le bouton; si vous appuyez sur le bouton pendant plus longtemps, la vitesse diminue rapidement.
Bouton + Minuterie : ( )Ce bouton sert à régler la minuterie pour augmenter la vitesse de fonctionnement. La minuterie augmente le niveau 1 chaque fois que le bouton est appuyé ; si le bouton est appuyépendant plus longtemps, le niveau augmente rapidement. La hotte aspirante est dotée de la fonction de minuterie pour deux différents usages :
1-La minuterie pour arreter la hotte : Si la minuterie est reglee lorsque le moteur est en marche, la hotter s'arrête, la lampe s'eteint et l'alarme émet un signal sonore pendant 5 secondes une fois que la minuterie est désactivée.
2-Minuterie pour alarme : lorsque la minuterie est reglee pendant que le moteur ne fonctionne pas, la minuterie reste activee. Lorsque la minuterie s'achvee, l'alarme emet un signal sonore pendant 15 secondes ; bien que le moteur soit en marche ou les lampes allumees lorsque la minuterie est en marche, le moteur n'arrete pas de fonctionner et la lampe ne s'est pas. Lorsque la minuterie n'est pas reglee, I'horloge affiche l'heure exacte.
Horloge : L'horloge sur I'écran LCD affiche l'heure exacte. Deux points entre l'heure et la minute clignotent chaque 1 seconde. Pour régler l'heure., appuyez simultanément sur les boutons Tmr+ (G) et Tmr-. L'heure et la minute clignotent pendant 5 secondes. Pendant qu'elles clignotent, appuyez sur Tmr+ (G) ou Tmr- (G) pour modifier l'heure. Pendant le clignotement, l'heure peut être régée via les boutons Tmr- ou Tmr+, la minuterie peut alors être régée. (Les réglages sont réinitialisés en cas de coupure d'électricité ou de panne électrique)
Avertissement en matière de nettoyage du filtré : L'icône de nettoyage du filtré s'affiche à l'écran après utilisation de la hotte aspirante pendant 60 heures et il clignote à chaque seconde pour vous rappeler que le filtré en aluminium doit être lavé. Appuyez sur le bouton Marche/Arrêtpendant 3 secondes, pour réinitialiser la minutesie du filtré et supprimer l'icône du filtré.
Utilisation de la commande numérique de vitesse 5
Retirez le film protecteur sur le produit en inox après l'installation.
Sélection de vitesse Le produit est doté de 5 niveaux de vitesse de ventilation. Un avec des niveaux de vitesse 1, 2, 3, 4, 5 est sélectionné selon le degré cuisson ou de friture. Pour démarrer le moteur, appuyez sur le bouton × situé sur le panneau avant. Augmentez la vitesse en appuyant sur le bouton + et réduisez-la en appuyant sur le bouton - . La fonction de minuterie (MINUTERIE) est disponible dans les modèles dotés de télécommande électronique. Lorsque vous appuyez sur le bouton ò pendant plus de 2 secondes, la minuterie s'activependant 15 minutes. Une fois que la minuterie est activée, l'écran émet un signal et le moteur passée automatiquement à la position ARRÊT au bout de 15 minutes. Veuillez utiliser la plaque de cuisson et la hotte au même moment afin de permettre une bonne circulation. Ainsi, la puissance d'absorption d'air sera affectée positivement. Nous vous recommendons de laisser votre apparéil allumé pendant quelques minutes de plus après la cuisson afin de permettre une absorption des odeurs et la vapeur.
Éclairage
Votre apparéil est doté de 2 lampes et d'un bouton pour contrôle l'éclairage. Appuyez sur le bouton de la lampe pour lancer l'éclairage.
Périodes de nettoyage du filtré en aluminium :
Les filtres doivent être nettoyés lorsque le signal C s'affiche sur l'écran ou (selon l'utilisation), toutes les 2 à 3 semaines. Pour supprimer le signal C de l'écran, une fois que les filtres sont nettoyés etREMIS en place,appuyez sur le bouton pendant plus de 3 secondes (lorsque le produit est à l'arrêt). La lecture « E » s'affichera à l'écran et l'appareil fonctionnera normalement. Si vous souhaitez continuer à utiliser l'appareil sans toutefois supprimer le signal C, lorsque vous appuyez sur le bouton la vitesse active s'affiche pendant 1 seconde, puis le signal C s'affiche ra une fois de plus et le moteur continuera de fonctionner.
REMARQUE: Le signal C est émis après utilisation du produit pendant 60 heures.

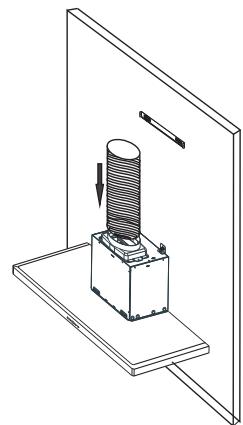

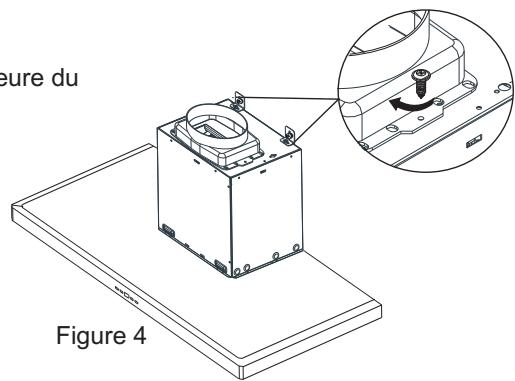

Installation du conduit en plastique
Installez le conduit en plastique sur la partie supérieure du moteur à l'aide des vis 3,5 x 9,5 (Figure 4).
Vis 3,5 x 9,5 R YSB
Perçage des trous de montage
Collez le schéma de montage sur le mur et percez les trouss marqués par A, B, C à l'aide d'une perceuse de diamètre 8 mm. Pour installer la cheminée, utilisez une perceuse de 6 mm de diamètre en vous reférant des dimensions de hauteur min./max.
AVERTISSEMENT : Pendant le perçage des trous de fixation, veuillez faire attention au diamètre des trous à utiliser pour la fixation de l'appareil.
Si les diamètres des trous de fixation ne sont pas respectés, la hotte ne sera pas bien montée.
Clouage des chevilles
Clouez les chevilles de 10 mm de diamètre sur les troux A, B, C de 8 mm de diamètre. Placez les chevilles de 6 mm de diamètre sur les deux troux du même diamètre (Figure 5)
Modèles 3120-3170 / pour modèles de 80-90 cm, percez des trous sur les points marqués G, H puis fixez des chevilles de 10 mm à l'intérieur de ces trous
Trous de raccordement du conduit diamètre de 6 mm
Trous d'accroche de la hotte diamètre de 8 mm

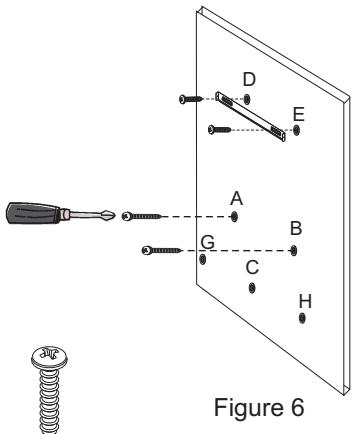

Vis de la barre d'accroche de la cheminée ;
Percez des trous sur le mur à l'aide d'une perceuse de 6 mm de diamètre. Installez la barre de fixation de la cheminée à l'aide des vis 3,9 x 22 Ysb sur des chevilles en plastique de 6 mm de diamètre.
Percez des trous sur le mur à l'aide d'une perceuse de 10 mm de diamètre. Fixez 2 vis de 5,5 x 60 Ysb sur les points A, B sur les chevilles en plastique de 10 mm de diamètre. La distance entre le mur et le dessus de la vis doit être de 5 mm. Figure 6
3,9 x 22 Ysb Screw

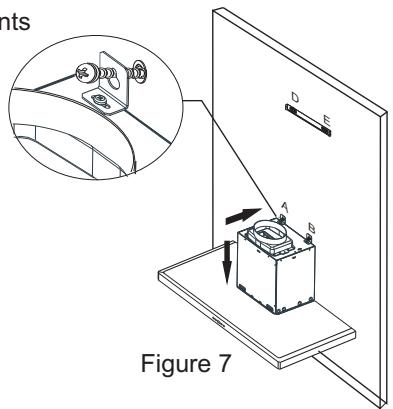

Fixation de la hotte sur le mur
Fixez les crochets en forme de L sur les points A et B points (Figure 7)

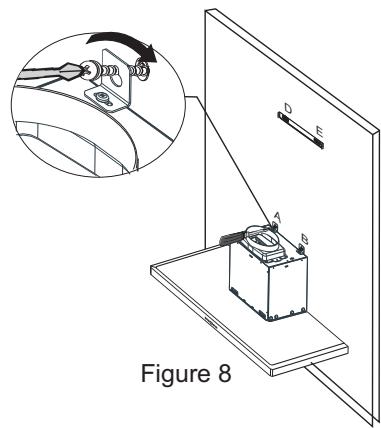

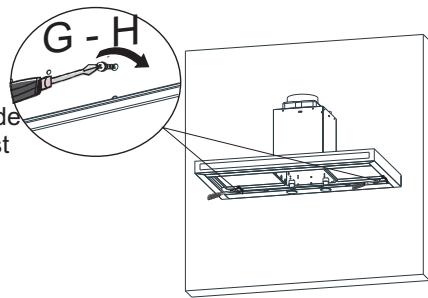

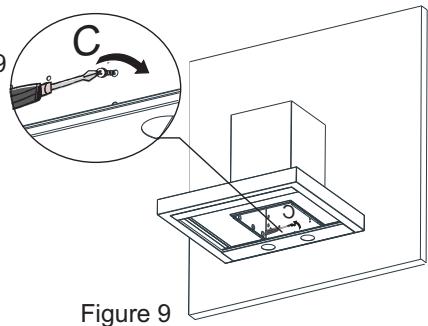

Serrage des vis d'accroche :
Serrez les vis après les avoir accrochés afin de fixer l'appareil à l'aide du tournevis. Vous pouvez utiliser les vis M5 x 35 Ysb afin d'obtenir un bon parallélisme de la hotte. Figure 8
Remarque: Il est possible d'ajuster le parallélisme en desserrant les vis M5 du dessus.
Signification du bouton tactile
Choix de la vitesse : Notre apparéil est doté de 3 niveaux de vitesse. En fonction de la vapeur de cuisson et de friture, faites fonctionner l' apparéil avec un niveau de vitesse faible, moyen ou élevé. Mettez l' apparéil en marche à l'aide du bouton de commande situé sur le panneau avant. Les modèles dotés de commande électronique disposent d'une fonction de MINUTERIE.
Minuteur
Si vous appuyez l'un des boutons de commande pendant plus de 2 secondes, le voyant à DEL s'activerapendant un moment comme un signe de mise en marche du MINUTEUR.Àpres 15 minutes le moteur s'arrête automatiquement
Eclairage
Le produit est doté de 2 lampes et d'un bouton de lampe pour contrôler l'éclairage. Appuyez sur le bouton de la lampe pour activer l'éclairage.
Utilisation de la commande numérique de vitesse 3
Enlevez le film de protection sur les parties en inox après le montage.
Choix de la vitesse
L'appareil est doté de 3 niveaux de ventilation. Selon la vapeur de cuisson et de friture, vous pouvez désirer entre les niveaux faible, moyen et élevé. Les boutons du panneau avant seront àmettre l'appareil en marche. Les modèles avec des commandes électroniques disposent de minuteurs automatiques. Un minuteur automatique de 15 minutes se met en marche, lorsqu'on appuie sur n'importe quel bouton, permettant de démarrer le moteur, pendant plus de 2 secondes. Lorsque le minuteur est lancé, l'écran le signale et après15 minutes, le moteur s'arrête automatiquement. Veuillez mesure en marche la plaque de cuisson et la hotte au même moment pour activer la circulation de l'air. Cela aura un effet positif sur la puissance d'aspiration. Laissez l'appareil fonctionner pendant un moment après avoir terminé la cuisson, ainsi les odeurs et vapeurs restantes
Eclairage
L'appareil dispose de 2 lampes et d'un bouton de lampe pour enclencher l'éclairage. Appuyez sur le bouton de la lampe pour lancer l'éclairage Périodes de nettoyage des filtres en aluminium Les filtres doivent être nettoyés lorsque le signal « C » apparait sur l'écran ou toutes les 2 à 3 semaines (selon la fréquence d'utilisation). ÀpRES le nettoyage et le repositionnement des filtres, il faut appuyer sur le bouton① pendant plus de 3 secondes (lorsque l'appareil est éteint) pour enlever le signal « C ». Le signal « E » s'affichera à l'écran et le produit recommencerà à fonctionner normalement. Si vous souhaitez continuer à utiliser votre produit sans supprimer le signal « C », la vitesse s'affichera pendant 1 seconde lorsque vous appuyez sur le bouton①, puis le signal « C » apparaitra une fois de plus et le moteur continua à fonctionner.
Utilisation du filtré à charbon
Votre apparéil est compatible avec deux filtres à charbon.
Reportez- vous aux informations ci-après relatives à l'utilisation du filtré à charbon.
Avant l'installation ou le remplacement des filtres à charbon, vous devez d'abord couper l'alimentation de votre apparéil. Les filtres à charbon doivent être replacés par de nouveaux tous les 3-5 mois car ils sont utilisés dans des cuisines dépourvues de conduit de cheminée.
Le filtré à charbon ne doit jamais être lavé.
Les filtres à graisse doivent être installés sur l'appareil même lorsque le filtré à charbon n'est pas utilisé. N'utilise pas votre apparéil sans filtré à graisses.

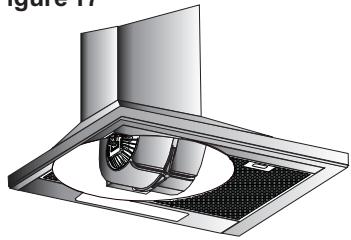

Remplacement du filtré à charbon
Il est nécessaire d'installer 2 filtres à charbon sur votre apparéil.
Pour monter le filtré à charbon, placez votre filtré sur les canaux de raccordement du moteur puis tournez-le dans le sens horaire. Pour retarder le filtré, tournez-le dans le sens anti-horaire.
Figure 17
Figure 17
Changement du filtré cassette à charbon en aluminium
Pour enlever le filtré à charbon, tirez-le vers vous tout en tenant le loquet supérieur. Figure 18
Figure 18
Serrage des vis d'accroche :
Fixez l'appareil sur le point C du mur à l'aide des vis 5,5 x 60 Ysb pour une installation sure de votre produit. Figure 9
Modèles 3120-3170 / pour modèles de 80-90 cm; Fixez le produit sur le mur à partir des points G et H, à l'aide des vis 5,5 x 60 afin de vous assurer que votre apparéil est bien monté. Figure 10
Figure 10
Installation du tuyau flexible en aluminium :
Connectez le tuyau flexible en aluminium aux sorties de l'appareil et sur le mur de la cuisine.
Veuillez -vous assurer que cette connexion est assez solide et qu'elle ne cèdera pas lorsque la hotte fonctionnera à son niveau de vitesse le plus élevé. Figure 11
Figure 11

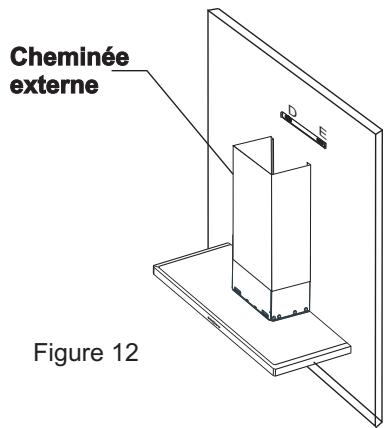

Installation de la cheminée externe :
Placez la cheminée interne à l'intérieur de la cheminée externe. Placez les cheminées sur le boîtier du moteur et poussez-le vers le bas. Assurez-vous que le raccordement entre la coque et le boîtier du moteur est bien serré. Figure 12

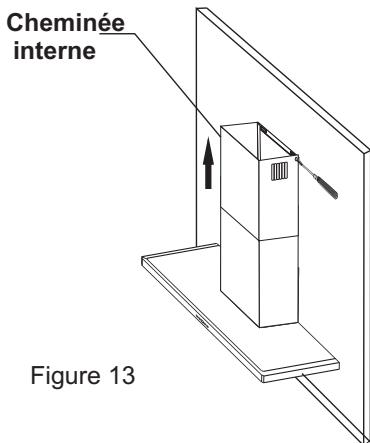

Installation de la cheminée interne
Placez la cheminée interne par le haut dans la cheminée externe. Fixez la cheminée à l'aide des vis recouvertes de nickel 3,5 x 9,5. Figure 13
3,5 x 9,5 RYSB Nickel Screw
À la fin de l'installation de la hotte, veuillez vérifier tous les raccordements avant de les faire fonctionner. Enlevez le film de protection de votre apparéil.
Replacement des lampes
Coupez l'alimentation électrique de la hotte aspirante. Retirez le filtré cassette en aluminium. Enlevez la lampe usee et remplacez-la par une nouvelle du même type. (Veuillez attendre que les lampes refroidissent car elles pourraient vous bruler les mains.)
Remplacement d'une lampe halogène de 50 W
Afin de changer les lampes halogènes, rabaissez-les en poussant le support de la lampe vers le bas et en les tournant légèrement dans le sens anti-horaire, rabaissez-les. Figure 14
Figure 14
Replacement des lampes de 20 W
Afin de remplacer les lampes halogènes, tenez une lampe, comme indiqué et tournez-la vers la gauche ou la droite. Déplacez la broche de la lampe dans le même sens que le socle de la lampe et tirez-la vers vous. Enlevez le couvercle en verre, comme indiqué sur la photo, avec un objet qui ne rayera pas la surface du produit. Pour-retirer la lampe usée, poussez-la vers le bas, et remplacez-la par une nouvelle. Figure 15
Figure 15
Remplacement de l'ampoule
Pour remplacer l'ampoule, tournez-la dans le sens antihoraire et enlevez-la. Remplacez-la par une nouvelle du même type en la tournant dans le sens horaire. Figure 16
Figure 16
Fonctions de l'appareil
Votre hotte peut fonctionner avec ou sans cheminée.
Utilisation avec la cheminée
L'appareil doit être connecté à une cheminée qui dirigera l'air à l'extérieur, au cours de l'utilisation de la cheminée. Pour une performance optimale, assurez-vous que le système de conduit suit le chemin le plus court pour la connexion à la cheminée. Youre produit est concu pour être utilisé avec une cheminée.
Attention!
La sortie de l'appareil ne doit pas etre connectee aux canaux de ventilation utilisés pour d'autres fonctions.
Filtre à charbon actif
Pour permettre à l'air de circuler à nouveau dans les endroits où la sortie d'air de cheminée ne peut pas etre connectee à l'extérieur, il est primordial d'utiliser le filtré a charbon actif avec votre appareil. Vous pouvez acheter cet accessoire chez les distributeurs agreés et services après vente
