MODE D'EMPLOI LUX FALMEC
Vous venez d'acheter une hotte haut de gamme. Pour en tirer les meilleures performances, veuillez lire attentivement le mode d'emploi et les instructions d'entretien fournis dans ce manuel. Pour commander les filtres à charbon actif de rechange, veuillez utiliser le coupon joint à la couverture.
Instructions pour le panneau amovible

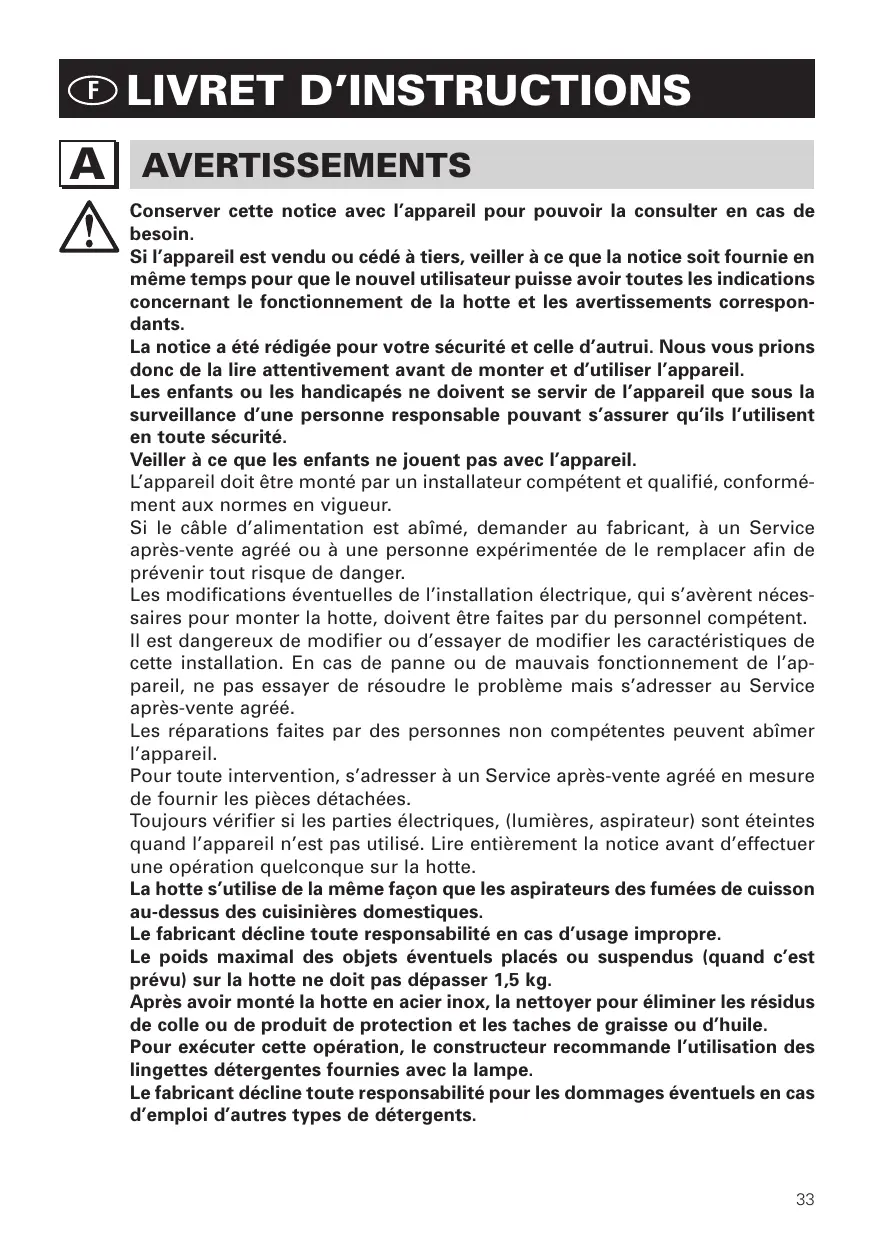

Conservez cette notice avec l'appareil afin de pouvoir la consulter en cas de besoin.
Si l'appareil est vendu ou cédé à un tiers, veillez à ce que la notice soit fournie en même temps, afin que le nouvel utilisateur puisse disposer de toutes les indications concernant le fonctionnement de la hotte et les avertissements correspondants.
La notice a été rédigée pour votre sécurité et celle d'autrui. Nous vous prions donc de la lire attentivement avant de monter et d'utiliser l'appareil.
Les enfants ou les personnes handicapées ne doivent utiliser l'appareil que sous la surveillance d'une personne responsable pouvant s'assurer qu'ils l'utilisent en toute sécurité.
Veillez à ce que les enfants ne jouent pas avec l'appareil.
L'appareil doit être installé par un installateur compétent et qualifié, conformément aux normes en vigueur.
Si le câble d'alimentation est endommagé, demandez au fabricant, à un service après-vente agréé ou à une personne expérimentée de le remplacer afin de prévenir tout risque de danger.
Les modifications éventuelles de l'installation électrique, qui s'avèrent nécessaires pour monter la hotte, doivent être effectuées par du personnel compétent.
Il est dangereux de modifier ou de tenter de modifier les caractéristiques de cette installation. En cas de panne ou de mauvais fonctionnement de l'appareil, ne tentez pas de résoudre le problème vous-même, mais adressez-vous à un service après-vente agréé.
Les réparations effectuées par des personnes non compétentes peuvent endommager l'appareil.
Pour toute intervention, adressez-vous à un service après-vente agréé en mesure de fournir les pièces détachées.
Toujours vérifier que les parties électriques (lumières, aspirateur) sont éteintes lorsque l'appareil n'est pas utilisé. Lire entièrement la notice avant d'effectuer toute opération sur la hotte.
La hotte s'utilise de la même manière que les aspirateurs de fumées de cuisson au-dessus des cuisinières domestiques.
Le fabricant décline toute responsabilité en cas d'usage impropre.
Le poids maximal des objets éventuels placés ou suspendus (quand c'est prévu) sur la hotte ne doit pas dépasser 1,5 kg.
Après avoir monté la hotte en acier inoxydable, la nettoyer pour éliminer les résidus de colle ou de produit de protection et les taches de graisse ou d'huile.
Pour effectuer cette opération, le constructeur recommande l'utilisation des lingettes détergentes fournies avec la lampe.
Le fabricant décline toute responsabilité pour les dommages éventuels en cas d'emploi d'autres types de détergents.
CARACTÉRISTIQUES TECHNIQUES
Les données techniques de l'appareil sont reportées sur les plaques qui se trouvent à l'intérieur de la hotte (enlever les grilles métalliques pour voir l'étiquette).
MONTAGE
(partie réservée au personnel qualifié pour le montage de la hotte)

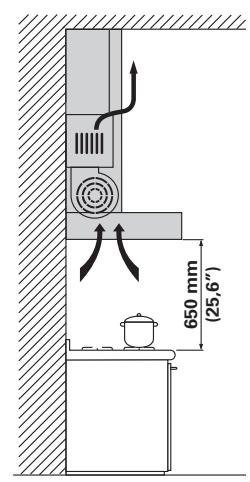

La distance entre la cuisinière et la partie la plus basse de la hotte de cuisine est, selon la norme, d'au moins 65 cm (voir figure C1). Cette distance est mesurée sur le point le plus bas de la hotte, avec une contrainte qui ne représente pas une contrainte admissible. En se basant sur ce détail prévu par les normes européennes, il est possible de réduire la distance sur certains modèles, comme indiqué dans le catalogue général. Si les instructions de la cuisinière à gaz indiquent une distance plus grande, il faut en tenir compte.
Dans la version aspirante, le tuyau de sortie des fumées doit avoir un diamètre non inférieur à celui du raccord de la hotte.
Le tuyau doit être légèrement incliné (environ 10 %) vers le haut dans la partie horizontale pour acheminer l'air à l'extérieur du local.
Réduire le plus possible les coudes, vérifier si les tuyaux ont la longueur minimale indispensable.
Respecter les normes en vigueur sur l'évacuation de l'air à l'extérieur.
Si la hotte fonctionne en même temps que d'autres appareils alimentés au gaz ou avec d'autres combustibles (chaudières, poêles, cheminées, etc.), s'assurer que le local où a lieu l'aspiration des fumées est bien aéré, conformément aux normes en vigueur.
Instructions de montage : voir section « O » de la présente notice.
BRANCHEMENT ÉLECTRIQUE
(partie réservée au personnel qualifié pour le branchement) ATTENTION !
Toujours débrancher l'appareil avant de faire une opération quelconque à l'intérieur de la hotte.
S'assurer qu'aucun fil n'est débranché ou coupé ; si c'est le cas, contacter le Service après-vente le plus proche.
S'adresser à du personnel qualifié pour le branchement électrique.
Les branchements doivent être effectués conformément aux dispositions de loi en vigueur. Vérifier si le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir plaque des caractéristiques techniques au point B). Certains appareils peuvent être munis d'un câble sans fiche ; la fiche à utiliser doit dans ce cas être de type « standardisé » en tenant compte que :
- le fil jaune-vert doit être utilisé pour la mise à la terre ;
- le fil bleu doit être utilisé pour le neutre ;
- le fil marron doit être utilisé pour la phase, le câble ne doit pas être en contact avec les parties chaudes ayant une température supérieure à 70 °C ;
- monter une fiche adaptée à la charge sur le câble d'alimentation et la bran
cher à une fiche de sécurité appropriée.
Si un appareil fixe n'est pas muni d'un câble d'alimentation et d'une fiche, ou d'un autre dispositif pour le débrancher, avec une distance d'ouverture des contacts permettant la coupure de courant totale en cas de surtension, catégorie III, les instructions doivent indiquer que ces dispositifs de coupure doivent être prévus dans le réseau d'alimentation, conformément aux règles d'installation.
Le câble de terre jaune/vert ne doit pas être interrompu par l'interrupteur.
Avant de brancher l'appareil, vérifier si :
- la tension d'alimentation correspond à celle indiquée sur la plaque des caractéristiques techniques ;
- la prise de terre est correcte et fonctionnelle :
- le système d'alimentation est muni d'un branchement à la terre efficace, conformément aux normes en vigueur ;
- la prise ou l'interrupteur omnipolaire sont faciles à atteindre lorsque l'appareil est monté.
Le fabricant décline toute responsabilité si les normes de sécurité ne sont pas respectées.
HOTTE VERSION À ÉVACUATION EXTÉRIEURE (aspirante)
Dans cette version, les fumées et les vapeurs de cuisine doivent être acheminées vers l'extérieur par un tuyau d'évacuation.
Le conduit d'évacuation qui dépasse en haut de la hotte doit être relié à un tuyau qui conduit les fumées et les vapeurs vers une sortie extérieure.
Il faut enlever les filtres à charbon actif s'ils sont prévus ; pour les extraire, voir les instructions reportées au point F.
Le local doit être suffisamment aéré, conformément aux normes en vigueur, si la hotte est utilisée en même temps que d'autres appareils qui fonctionnent au gaz ou avec d'autres combustibles.
Indication spécifique pour l'Allemagne :
Quand la hotte fonctionne en même temps que des appareils alimentés avec de l'énergie autre que celle électrique, la pression négative dans le local ne doit pas dépasser les 4 Pa (4 x 10-5 bar).
HOTTE VERSION À RECYCLAGE D'AIR (filtrante)
Dans cette version, l'air passe à travers les filtres à charbon actif pour être purifié et recyclé dans la cuisine.
Vérifier si les filtres à charbon actif sont montés sur le moteur ; si ce n'est pas le cas, les monter comme indiqué au point H.
Lorsque la hotte est en mode de filtrage, enlevez la soupape de non-retour placée sur le raccordement du moteur en sortie.
Pour que le rendement soit optimal, il est conseillé d'utiliser la troisième vitesse en présence d'odeurs fortes et de vapeurs, la deuxième vitesse dans des conditions normales et la première vitesse pour maintenir l'air propre en consommant peu d'énergie électrique.
Il est conseillé d'allumer la hotte au moment de commencer la cuisson et de la laisser fonctionner jusqu'à ce que les odeurs aient disparu.
FONCTIONNEMENT
1. BOÎTIER DE COMMANDE À 5 TOUCHES
LUMIÈRE - Bouton ON/OFF LUMIÈRE
MOTEUR - Bouton 1, 2, 3, OFF
1 : fait démarrer le moteur à la vitesse minimale ; 2 : fait démarrer le moteur à la vitesse moyenne ; 3 : fait démarrer le moteur à la vitesse maximale.
OFF : éteint le moteur.
2. BOÎTIER DE COMMANDE ÉLECTRONIQUE
Bouton lumière
- ON : lumière allumée (bouton allumé) ;
- OFF : lumière éteinte ;
Bouton -
Cette touche permet de réduire la vitesse du moteur.
Les vitesses 1, 2 et 3 sont indiquées grâce au voyant correspondant qui s'allume, à l'exclusion du voyant lumière et de la minuterie.
Bouton +
Les vitesses 1, 2 et 3 sont indiquées grâce au voyant correspondant qui s'allume, à l'exclusion du voyant lumière et de la minuterie.
(Dans la version à 4 vitesses, la touche + a une lumière qui clignote.
La 4e vitesse (ou vitesse intensive) est temporisée et le moteur passe automatiquement à la 3e vitesse au bout d'environ 15 minutes).
Bouton mode
Fonction : marche et arrêt du moteur de la hotte.
La fonction vitesse désirée permet de mettre le moteur en marche à la dernière vitesse sélectionnée avant l'arrêt.
En option : version avec télécommande (disponible uniquement sur certaines versions).
AVERTISSEMENTS :
Placer l'appareil loin de sources d'ondes électromagnétiques pouvant interférer avec l'électronique de la hotte.
Distance maximale de fonctionnement 5 mètres. Cette distance peut varier en fonction des interférences électromagnétiques d'autres appareils.
Bouton lumière de la télécommande : on/off lumière.
Bouton - et + : réduction/augmentation de la vitesse (pour mettre le moteur en marche, appuyer indifféremment sur la touche + ou sur la touche -).
Bouton minuterie : voir instructions ci-dessous.
Bouton minuterie et saturation des filtres
- Cette fonction permet d'éteindre automatiquement la hotte au bout de 15 minutes de fonctionnement à la vitesse réglée précédemment (bouton avec lumière clignotante).
- Au bout d'environ 30 heures de fonctionnement, le bouton propose le lavage des filtres métalliques (il devient rouge).
Pour désactiver l'alarme, appuyer sur le bouton minuterie pendant quelques secondes jusqu'à ce que la lumière rouge s'éteigne.
Éteindre ensuite la hotte et la rallumer pour voir si l'alarme a disparu.
FILTRES : INSTRUCTIONS POUR LES ENLEVER ET LES REMPLACER
Pour extraire le filtre métallique anti-graisse, il suffit d'agir sur la poignée A jusqu'à ce qu'il sorte du rail avant, l'incliner alors légèrement vers le bas et le faire sortir du rail arrière. Procéder de la même façon pour le remonter mais en sens inverse.
Hotte avec panneau pour aspiration périphérique :
- Ouvrir le panneau (cf. fig. 1). Pour retirer le filtre métallique anti-graisses, actionner la poignée A.
2. FILTRES AU CHARBON ACTIF
Procéder comme suit pour remplacer les filtres au charbon actif : enlever les filtres métalliques comme indiqué plus haut, ce qui permet d'accéder facilement aux deux filtres qui sont accrochés sur le côté droit et gauche du convoyeur.
Pour le montage/remplacement, voir la figure.
S'il s'agit d'une hotte avec logement pour le moteur, le filtre se trouve dans la partie inférieure de ce dernier. Pour le montage ou le remplacement, voir la figure. Pour commander les nouveaux filtres à charbon, s'adresser au distributeur/revendeur.
UNIQUEMENT POUR L'ITALIE : Télécharger le bon de commande du filtre en question sur le site : www.falmec.com (y accéder par le menu déroulant d'assistance).
Suivez les instructions sur l'image. H3 pour enlever le panneau.
ÉCLAIRAGE : MONTAGE ET REMPLACEMENT
1. PLAFONNIER
Pour remplacer l'ampoule :
a) S'assurer que l'appareil est débranché. b) Dévisser la vis de soutien A. c) Remplacer l'ampoule par un modèle similaire (max. 25 W, voir indication à proximité de l'ampoule).
ATTENTION ! Les ampoules ayant une forme et un débit autres que ceux d'origine pourraient abîmer sérieusement le logement de l'ampoule.
2. SPOT
Procéder comme suit pour remplacer l'ampoule ("Round halogen light") :
a) S'assurer que l'appareil est débranché. b) Enlever l'anneau A qui soutient le verre en faisant levier avec un tournevis. c) Enlever le verre B pour accéder au logement de l'ampoule. d) Remplacer l'ampoule par une ampoule analogue (halogène max. 20 W, 12 Volt, douille G4). e) Remonter le verre de protection B en le fixant avec l'anneau A prévu à cet effet.
Round halogen light
Pour remplacer la lampe "Dicroic lamp" :
a) S'assurer que l'appareil est bien débranché du réseau électrique. b) Enlever la lampe en utilisant un tournevis (voir figure). c) Remplacer la lampe par une lampe similaire (dichroïque max. 20 W, 12 Volt).
Dicroic spot
Pour remplacer la lampe du "Square halogen light" :
a) S'assurer que l'appareil est bien débranché du réseau électrique. b) Ouvrir complètement le panneau jusqu'à un angle de 90° (voir figure) en appuyant sur PUSH. c) Remplacer la lampe par une lampe similaire (halogène max. 20 W, 12 Volt, culot G4). d) Refermer le panneau. Si le panneau ne se referme pas correctement, répéter l'opération du point b.
3. LAMPE FLUORESCENTE (partie destinée à un personnel qualifié)
Remplacement du tube fluorescent :
a) Débrancher l'appareil du réseau d'alimentation ; b) Enlever l'éventuel panneau en acier en dévissant les vis de fixation.
Extraire le tube fluorescent en le faisant tourner de 90°, et le remplacer par un tube présentant des caractéristiques analogues (8W-13W-21W-28W suivant le modèle) ;
c) Rebrancher l'appareil au réseau d'alimentation.
L'entretien constant garantit un bon fonctionnement et un rendement optimal dans le temps. Il faut faire très attention en particulier aux filtres métalliques anti-graisse et à ceux au charbon actif. Le nettoyage fréquent des filtres et du support correspondant évite à la graisse de s'accumuler sur la hotte, ce qui pourrait provoquer un incendie.
Ils servent à retenir les particules de graisse en suspension. Il est donc conseillé de les laver chaque mois dans de l'eau chaude contenant un peu de détergent, en évitant de les plier. Attendre qu'ils soient bien secs avant de les remonter.
Pour le démontage et le montage, voir les instructions au point H1. Répéter fréquemment l'opération.
2. FILTRES AU CHARBON ACTIF
Ils servent à retenir les odeurs générées dans le flux d'air qui les traverse. L'air épuré suite aux passages successifs à travers les filtres est recyclé dans la cuisine.
Ne pas laver les filtres au charbon actif qui doivent être remplacés en moyenne tous les 3-4 mois (en fonction de l'usage). Pour remplacer les filtres au charbon actif, suivre les instructions du point H2.
3. NETTOYAGE EXTÉRIEUR DE LA HOTTE
Nous recommandons de nettoyer les surfaces externes des hottes chaque 15 jours au moins afin d'éviter que les substances huileuses ou les graisses ne nuisent aux surfaces en acier.
Nettoyer la hotte avec un chiffon humide et un peu de détergent liquide neutre ou avec de l'alcool dénaturé.
Ne nettoyer qu'avec un chiffon doux trempé dans de l'eau contenant du savon neutre si la surface a subi un traitement anti-empreintes (Fasteel), en ayant soin de rincer et d'essuyer soigneusement. Ne pas utiliser de produits contenant des substances abrasives, un chiffon rêche ni le type de chiffon pour nettoyer l'acier que l'on trouve généralement dans le commerce car cela abîmerait irrémédiablement le traitement superficiel de l'inox.
La surface définitivement abîmée de l'inox sera la conséquence directe du non-respect de ces indications.
La notice complète doit être conservée avec l'appareil.
Le fabricant décline toute responsabilité si ces indications ne sont pas respectées.
4. NETTOYAGE INTÉRIEUR DE LA HOTTE
Il est interdit de nettoyer les parties électriques ou celles relatives au moteur à l'intérieur de la hotte avec des liquides ou des solvants;
Ne pas utiliser de produits contenant des substances abrasives. Toujours débrancher l'appareil avant d'effectuer les opérations indiquées plus haut.
SÉCURITÉ AVERTISSEMENTS
L'installation électrique est dotée d'un branchement à la terre comme reporté dans les normes de sécurité internationales; elle est par ailleurs conforme aux normes européennes sur les parasites radio.
Ne pas relier l'appareil aux conduits d'évacuation des fumées dues à la combustion (chaudières, cheminées, etc.).
Vérifier si la tension du réseau correspond à celle indiquée sur la plaque qui se trouve à l'intérieur de la hotte.
La distance minimale de sécurité entre la table de cuisson et la hotte doit être d'au moins 65 cm.
Ne pas faire cuire avec une flamme « libre » en dessous de la hotte. Vérifier les friteuses durant l'emploi : l'huile surchauffée pourrait prendre feu.
- S'assurer que le local est suffisamment aéré s'il faut faire fonctionner la hotte en même temps que certains appareils qui utilisent du gaz ou autre combustible.
- Ne pas allumer de flammes libres en dessous de la hotte.
- Ne pas relier l'appareil aux conduits d'évacuation des fumées dues à la combustion (chaudières, cheminées, etc.).
- S'assurer que les normes en vigueur sur l'évacuation de l'air à l'extérieur du local sont respectées avant d'utiliser la hotte.
Débrancher l'appareil en enlevant la fiche ou en actionnant l'interrupteur général avant d'effectuer une opération de nettoyage ou d'entretien quelconque. Le fabricant décline toute responsabilité pour les accidents ou les dommages directs ou indirects éventuels aux animaux domestiques ou aux biens dus au non-respect des indications reportées dans cette notice et concernant, en particulier, les avertissements sur le montage, l'emploi et l'entretien de l'appareil.
GARANTIE
L'appareil est couvert par la garantie.
Les conditions de garantie sont reportées en entier au dos de cette notice.
Le fabricant décline toute responsabilité pour les inexactitudes, imputables à des erreurs d'impression ou de transcription, contenues dans cette notice. Il se réserve le droit d'apporter les modifications qu'il juge nécessaires ou utiles à ses produits, même dans l'intérêt de l'utilisateur, sans pour autant compromettre les caractéristiques essentielles relatives au fonctionnement et à la sécurité.
MONTAGE DE LA HOTTE ÎLOT CHEMINÉE
Phase 1
- Déterminer la hauteur désirée (H1=65÷75 cm) où placer la hotte.
- Faire glisser les caissons (C) et (C1) jusqu'à la hauteur désirée (H2) et les
bloquer avec 8 vis (V2) autotaraudeuses (Fig. 1a).
- Fixer le caisson (C) au plafond en utilisant 4 chevilles Fischer de Ø 8 et les vis correspondantes (V1) (Fig. 1b).
Phase 2
- Enfiler la rallonge sur la cheminée et les fixer l'une à l'autre avec du scotch en papier (Fig. 2).
- Fixer l'ensemble cheminée-rallonge (D + E) au caisson (C) à l'aide des 4 vis micrométriques M4 (V3) prévues dans les trous déjà percés, sans les serrer à fond (Fig. 2).
- S'il s'agit d'une hotte aspirante : déterminer la hauteur optimale du tuyau rigide ou flexible d'évacuation des fumées (F) et relier ce dernier au raccord du moteur.
Phase 3
- Lever la hotte en l'accrochant aux 4 vis micrométriques M5 (V4) pré-vissées au caisson (C) (centrer les trous Ø 11 sur la fente de la chambre interne et la déplacer sur le côté) (Fig. 3a).
- Serrer les 4 vis M5 (V4) à fond (Fig. 3b).
- Ôter le scotch en papier (Fig. 3c), enlever les 4 vis micrométriques M4 (V3) vissées précédemment sur le caisson (Fig. 3d) et faire coulisser l'ensemble cheminée-rallonge vers le bas (Fig. 3e).
- Relier le tuyau au raccord du trou d'évacuation du plafond (s'il s'agit de la version aspirante) (Fig. 3f).
- Ne procéder au branchement électrique qu'après avoir coupé le courant.
- Fixer la rallonge au caisson (C) à l'aide des 4 vis micrométriques M4 (V3), sans les serrer à fond (Fig. 3g).
- Fixer définitivement la rallonge au caisson (C) en serrant les 4 vis micrométriques M4 (V3).
- Bloquer la cheminée à l'aide des 2 vis autotaraudeuses (V5) (Fig. 3i).
- Ne se servir des éléments de support de la rallonge (A) (Fig. 2) que si le caisson supérieur n'est pas utilisé ou s'il y a un faux plafond.
Le traitement anti-empreinte permet d'éliminer facilement la saleté, la graisse, etc., sans utiliser de produits ni de chiffons abrasifs. Ne nettoyer qu'à l'eau et au savon neutre.
Nettoyer uniquement avec un chiffon doux, en prenant garde de rincer et d'essuyer soigneusement la surface.
Ne pas utiliser de produits à base de substances abrasives, de chiffons rêches ni de chiffons pour le nettoyage de l'acier. Toute substance abrasive ou tout chiffon rêché endommage le traitement de la surface de l'acier de façon irréparable.
Au cas où ces consignes ne seraient pas respectées, votre surface en acier subira une dégradation irréversible.
Veuillez garder cette notice avec le mode d'emploi de votre article.
Falmec S.p.A. décline toute responsabilité en cas de non-respect des consignes ci-dessus.
