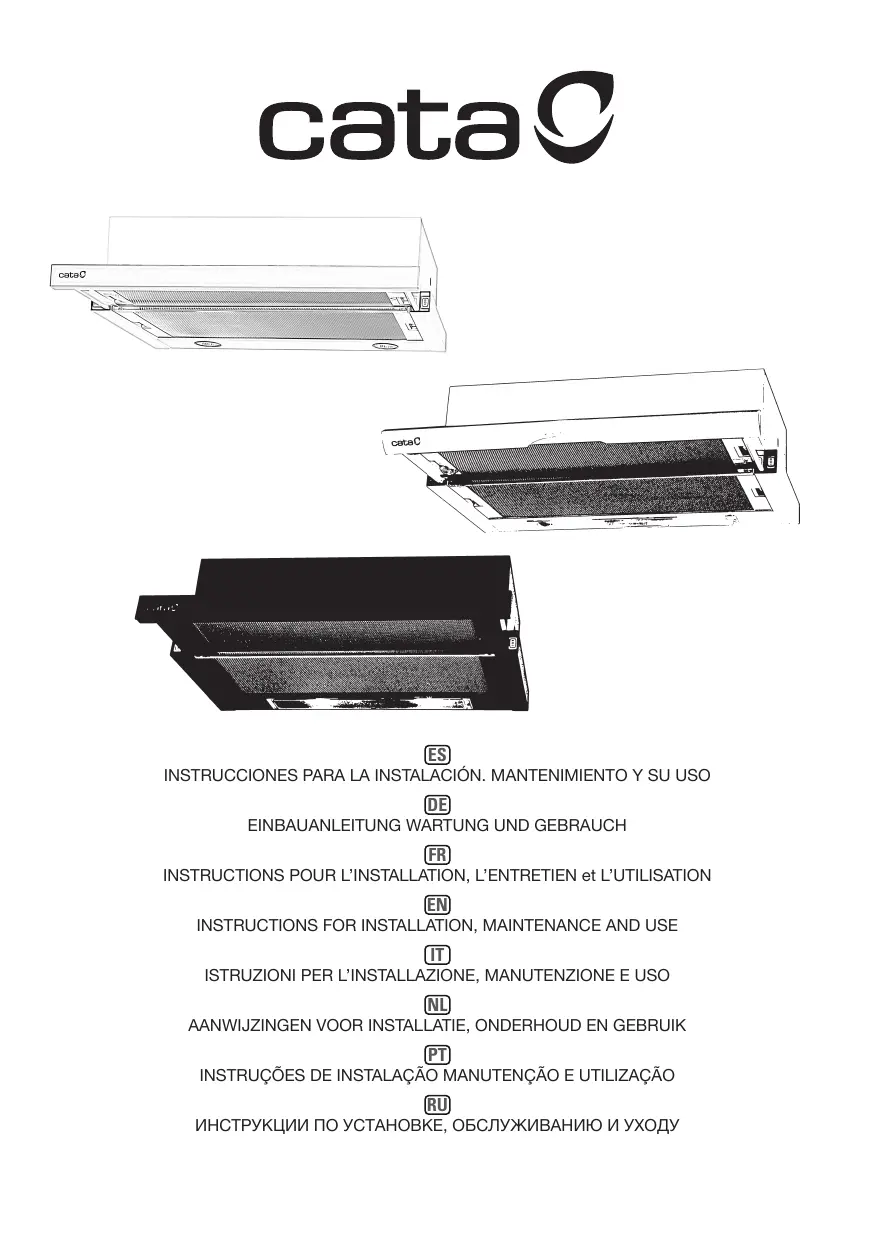

TF 2003 E - Hotte aspirante CATA - Notice d'utilisation et mode d'emploi gratuit

Marque	CATA
Modèle	TF 2003 E
Type de produit	Hotte aspirante murale
Installation	Évacuation extérieure (diamètre 120 mm) ou recyclage interne avec filtre à charbon actif (optionnel)
Distance minimale au-dessus de la table de cuisson	65 cm (ou plus selon instructions de la table de cuisson)
Vitesses moteur	2 vitesses + arrêt
Éclairage	2 ampoules (réflecteur aluminium, ne pas utiliser de dichroïques)
Type d'ampoules	Halogènes ou LED équivalentes
Filtres à graisse	Métalliques, lavables (eau chaude et détergent neutre ou lave-vaisselle position verticale)
Filtre à charbon actif	Optionnel, à remplacer tous les 3 mois (plus souvent si utilisation > 2h/jour)
Alimentation électrique	220-240 V ~ 50 Hz
Raccordement	Prise standard ou direct via bornier (bleu neutre, marron phase, vert/jaune terre)
Usage	Domestique
Certifications	CE (Directives 2006/95/CE et 2004/108/CE)
Entretien	Nettoyage externe avec détergent non corrosif ; coupure électrique avant intervention
Sécurité	Ne pas flamber d'aliments sous la hotte ; ne pas utiliser sans filtre ; ne pas évacuer dans un conduit de fumée existant

FOIRE AUX QUESTIONS - TF 2003 E CATA

Comment installer ma hotte CATA TF 2003 E ?

Suivez le schéma de montage fourni. Fixez la hotte avec 4 vis Ø6 mm (fournies) et ajustez les écarteurs pour combler l'espace entre la hotte et le mur. Pour une évacuation extérieure, raccordez l'adaptateur plastique (A) au conduit de 120 mm. Pour un recyclage interne, installez un filtre à charbon actif (optionnel). Branchez ensuite l'alimentation après avoir coupé le courant.

Quelle distance minimale dois-je respecter entre la hotte et la table de cuisson ?

La distance minimale est de 65 cm entre la surface de cuisson et la partie la plus basse de la hotte. Si votre table de cuisson à gaz préconise une distance plus grande, respectez celle-ci.

Comment nettoyer les filtres à graisse ?

Démontez les filtres et lavez-les à l'eau chaude avec un détergent neutre. Vous pouvez aussi les mettre au lave-vaisselle, en les plaçant verticalement pour éviter le dépôt de résidus. Ne pas utiliser de produits abrasifs. Un nettoyage régulier réduit les risques d'incendie.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif doit être remplacé tous les trois mois. Si vous utilisez la hotte plus de 2 heures par jour, remplacez-le plus fréquemment. Utilisez toujours des filtres d'origine du fabricant.

Puis-je utiliser la hotte en mode recyclage ?

Oui, si vous ne disposez pas d'un conduit d'évacuation extérieur. Vous devez installer un filtre à charbon actif (en option) pour filtrer les odeurs. La hotte fonctionne alors en circuit fermé.

Que faire si l'éclairage de la hotte ne fonctionne plus ?

Coupez d'abord l'alimentation électrique. Vérifiez les ampoules : remplacez-les par des ampoules neuves de même type (à réflecteur aluminium, pas dichroïques). Si le problème persiste, contactez un agent agréé.

Comment remplacer les ampoules ?

Débranchez la hotte ou coupez le courant. Attendez que les ampoules aient refroidi. Démontez la grille (G) en la tirant de plus de 50 mm pour accéder aux ampoules. Remplacez-les par des ampoules à réflecteur aluminium compatibles avec les caractéristiques indiquées sur la plaque signalétique.

Ma hotte fait du bruit, est-ce normal ?

Un léger bruit de fonctionnement est normal. Si le bruit devient excessif ou anormal, vérifiez que les filtres sont propres et bien en place, et que rien n'obstrue le conduit d'évacuation. Si le problème persiste, contactez un service technique.

Puis-je utiliser une rallonge électrique avec la hotte ?

Il est déconseillé d'utiliser une rallonge. Si nécessaire, utilisez une rallonge homologuée de section suffisante (au moins 1,5 mm²) et veillez à ce qu'elle ne présente aucun risque de surchauffe. Privilégiez toujours un branchement direct sur une prise murale.

Que faire en cas de panne moteur ?

Coupez l'alimentation électrique et vérifiez que le câble d'alimentation n'est pas endommagé. Si le moteur ne démarre pas, contactez un distributeur officiel ou un agent agréé. Ne tentez pas de réparer vous-même l'appareil.

MODE D'EMPLOI TF 2003 E CATA

Merci d'avoir lu ces informations importantes concernant la hotte. Veuillez lire attentivement ces instructions qui vous assureront une installation, une utilisation et un entretien optimaux de cette hotte.

Remarques: Les illustrations mentionnées dans cette notice se trouvent dans les premières pages.

Attention: appliquez les normes locales relatives à l'évacuation des fumées. Entre autres, ne reliez pas la hotte à un conduit de fumée, d'aération ou d'air chaud déjà utilisé. Confirmez avec

L'autorisation locale que vous raccordez est conforme. Assurez-vous que le débit maximal d'extraction d'air des appareils environnants ne dépasse pas 4 Pa (0,04 mbar). Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.

L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.

Ce produit est uniquement destiné à un USAGE DOMESTIQUE

Pour l'évacuation des fumées vers l'extérieur, utiliser un tuyau en PVC rigide d'un diamètre idéal de 120mm.

Les restrictions précédentes ne concernent pas les hottes dépourvues d'évacuation vers l'extérieur (utilisation en recyclage avec filtre à charbon actif).

Installez la hotte conformément aux instructions du schéma de montage fourni et aux indications des illustrations 1 à 2.

• La distance minimale à respecter entre la surface support des récipients de cuisson de la table de cuisson et la partie

La plus basse de la hotte de cuisine doit être d'au moins

65 cm. Si les instructions d'installation pour la table de cuisson à gaz spécifient une distance plus grande, celle-ci doit être prise en compte.

Installation

La hotte de cuisine est livrée avec :

3 Écarteurs (F, H)

4 vis (C)

2 ampoules

Utiliser les 4 vis Ø6mm fournies (C), pour fixer la hotte.

Fermer l'espace créé entre la hotte et le mur en ajustant les écarteurs (F). Branchement électrique de la hotte

Attention: avant de brancher la hotte : coupe l'alimentation électrique. Vérifie que la tension et la fréquence existantes correspondent à celles indiquées sur la plaque signalétique de la hotte.

Si la hotte est équipée d'une prise, raccordez la hotte à une prise homologuée facile d'accès, conformément aux normes en vigueur.

Si l'appareil n'est pas équipé de prise, raccordez-le directement à l'installation électrique, sur un circuit protégé par un dispositif omnipolaire de séparation facile d'accès pour pouvoir le déconnecter, conformément à la réglementation locale.

Le raccordement au réseau électrique doit être réalisé ainsi :

BLEU. N. NEUTRE

MARRON. L. PHASE

VERT ET JAUNE...... MISE À LA TERRE

Pour le branchement, faire intervenir une personne qualifiée.

Si aucune prise n'est fournie, raccorder au câble une fiche normalisée adaptée aux caractéristiques indiquées sur la plaque signalétique de la hotte.

Utilisation de la hotte - sécurité

Attention: en cas de décharge électrique (par ex, la foudre) la hotte peut cesser de fonctionner. Cela ne suppose aucun risque de dommages. Coupez l'alimentation électrique de la

hotte et rebranchez

Là une minute plus tard.

• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de reconnaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il

Conviendra de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions; ne se flamber d'aliments sous la HSV de cuisine.

ATTENTION: Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu'il est utilisé avec des appareils de cuisson.

Si le câble d'alimentation électrique est endommagé, celui-ci devra être impérativement changé par un service officiel ou par un agent autorisé.

Version aspirante

Si la hotte est utilisée en mode évacuation, raccorder l'adaptateur de sortie en plastique (A) livrée avec la hotte (diamètre 120mm) au conduit d'évacuation vers l'extérieur (Fig 1)

Version filtrante (recyclage interne)

Lorsqu'il n'existe pas de conduit d'évacuation vers l'extérieur, un filtre à charbon (D en option) est recommandé pour diminuer les odeurs.

Le commutateur (C-2) a trois positions avec fonctions suivantes :

Arrêt 1 Vitesse lente 2 Vitesse rapide

Connecter les lampes (C-1 Fig 2)

Extraire la grille (G) de plus de 50mm.

Entretien de la hotte

Attention: coupez toujours l'alimentation électrique avant d'intervenir sur la hotte. En cas de défaut, contactez un distributeur officiel ou un agent agréé.

Nettoyage externe: utilisez un détergent liquide, non corrosif et n'utilisez pas des produits de nettoyage abrasifs.

Filtres à graisse: Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions. Pour cela, démontez les filtres et lavez-les à l'eau chaude et avec du détergent neutre. Si vous utilisés un lave-vaisselle, placez les filtres à la verticale afin d'éviter le dépôt de restes solides.

Filtres à charbon actif : ils doivent être remplacés tous les trois mois.

Filtres à charbon actif : ils doivent être remplacés tous les trois mois.

Important : augmentez la fréquence de nettoyage / remplacement des filtres si la hotte est utilisée plus de 2 heures par jour. Utilisez toujours des filtres d'origine du fabricant.

Remplacement des ampoules (recherchez le symbole sur les illustrations)

Attention: ne manipulez pas les ampoules avant d'avoir coupé

l'alimentation électrique et que leur température n'ait baissé. Important: utilisez des ampoules neuves conformément à ce qui apparait sur la plaque signalétique de la hote.

Utilisez des ampoules à réfléchisseur en aluminium pour remplacer des ampoules halogènes. N'utilisez pas d'ampoules dichroïques - risque de surchauffe.

Sur les hottes équipées de lampes à filament de tungstène, l'éclairage doit être uniquement utilisé lorsque le moteur est en fonctionnement. Ces lampes ne peuvent fonctionner en permanence et doivent servir d'éclairage ponctuel.

Informations légales

Le fabricant:

• Déclaré que cet équipement est conforme aux exigences essentielles concernant le matériel électrique basse tension, individuées dans la directive 2006/95/CEE du 12/12/06, et de compatibilité électromagnétique individuées par la directive 2004/108/CEE du 15/12/04.
• N'est pas responsable du non-respect des indications de la présente notice et des normes de sécurité en vigueur pour l'utilisation correcte de l'équipement.
• Se réserve le droit d'effectuer toute modification sur l'équipement ou dans la présente notice sans avertissement préalable.

Contactez notre distributeur officiel si vous avez besoin d'assistance technique ou d'informations supplémentaires concernant nos produits.
