MODE D'EMPLOI H20840 015 SILVERLINE

7.3 Déclaration de conformité conformément à la directive CEM

Mise en circulation dans l'UE

SCD Luisina

La boisinière

35530 Servon sur Vilaine

FRANCE

Tel : [phone]

Fax : [phone]

www.luisina.com

Fabricant:

SILVERLINE Endüstri A.Ş.

Par la présente, nous certifions que le produit mentionné ci-dessus correspond à toutes les définitions de la directive CEM 2004/108/CE.

Le produit mentionné ci-dessus répond aux demandes des directives suivantes:

• Directive relative à la basse tension 2006/95/CE
• Directive CEM 2004/108/CE

HOTTE ASPIRANTE

MANUEL D'UTILISATION

1) Cheminée
2) Coque
3) Panneau de commande
4) Filtre cassette en aluminium
5) Éclairage
6) Fiche d'extraction divisée

Vous pouvez joindre notre service a près-vente sous le numéro suivant:

Societe Francaise de Garantie Impasse Evariste Galois

Cs 30001

13106 Rousset Cedex

Hotline tel: [phone]

Mise à jour: 28/01/2014

Par e-mail: [e-mail]

© Toute reproduction ou

publication partielle est interdite.

Cher client,

Nous vous remercions de la confiance que vous nous témoignez par l'acquisition de cette hotte SILVERLINE.

Cet appareil est conçu de façon à répondre aux exigences de l'usage privé à domicile.

Nous vous prions de respecter attentivement cette notice d'emploi, qui est la base de toute utilisation/manipulation de la hotte.

Cet appareil est conforme aux conditions européennes de sécurité selon la réglementation CE.

Le fabricant décline toute responsabilité pour les dommages aux personnes et objets qui sont la conséquence d'une installation, utilisation ou manipulation erronée ou incorrecte de l'appareil.

Le fabricant se réserve le droit d'effectuer des modifications de modèle éventuellement nécessaires au niveau des types d'appareil. Ceci concerne des modifications relatives à une utilisation plus agréable, la protection de l'utilisateur et de l'appareil ainsi que des adaptations aux standards techniques actuels.

Au cas où, malgré notre contrôle qualité approfondi, vous auriez des réclamations à formuler, nous vous prions de vous adresser à notre service après-vente.

Veuillez conserver ce mode d'emploi en un lieu facilement accessible.

Votre équipe SILVERLINE

AVERTISSEMENTS ET MESURES DE SÉCURITÉ

*Ce produit est conçu pour usage domestique.

*La tension d'utilisation de votre appareil est de 220-240 Volts\~50 Hz

*Une prise de terre est utilisée sur le câble du réseau électrique de l'appareil. Ce câble doit être absolument branché à une prise reliée à la terre.

*Toutes les installations électriques doivent être effectuées par un électricien qualifié.

*Une installation effectuée par une personne non qualifiée pourrait entraîner un dysfonctionnement de l'appareil, ou un endommagement de l'appareil et des accidents.

*Le câble d'alimentation électrique ne doit pas être pincé ou tordu pendant l'installation. Le cordon électrique ne doit pas être installé près des cuisinières au risque de fondre et de causer un incendie.

*Ne branchez pas votre appareil avant d'en avoir terminé l'installation.

*Gardez la fiche dans un endroit accessible afin de pouvoir la déconnecter en cas de danger.

*Ne touchez pas les lampes lorsqu'elles sont restées allumées pendant longtemps Étant donné qu'elles sont chaudes elles pourraient vous brûler la main.

*Les hottes aspirantes sont conçues pour être utilisées pour un usage domestique de cuisine normale. Si elles sont utilisées à d'autres fins, une panne pourrait survenir et dans ce cas, elles ne seront plus sous garantie.

*Respectez les règles et consignes en vigueur en matière d'installation de la sortie d'air. (Cet avertissement ne s'applique pas à l'appareil utilisé sans cheminée.)

*La cuisson des aliments à flamber ne doit pas être réalisée sous l'appareil.

*Démarrez votre appareil après avoir posé la casserole, la poêle, etc. sur la plaque. Sinon, la température élevée pourrait entraîner la déformation de certaines parties de votre appareil.

*Avant de retirer la casserole, la poêle, etc., de la plaque, posez leur couvercle dessus.

*Ne laissez pas de l'huile chaude sur la plaque, car les casseroles qui contiennent de l'huile chaude peuvent s'enflammer.

*Faites attention aux rideaux et protections pendant la cuisson d'aliments comme les fritures car l'huile peut sauter.

*Assurez-vous que les filtres sont convenablement changés Les filtres qui ne sont pas changés en temps opportun pourraient causer un incendie puisqu'ils sont maculés d'huile.

*N'utilisez pas les matériaux filtrants qui ne sont pas ignifuges à la place du filtre.

*N'utilisez pas votre appareil sans filtre en aluminium ; Ne retirez pas les filtres lorsque l'appareil est en marche.

*En cas de flammes, coupez l'alimentation de l'appareil et des appareils de cuisson (Pour couper l'alimentation de l'appareil, il suffit de le débrancher de la prise).

*Votre appareil pourrait causer un incendie si le nettoyage n'est pas effectué périodiquement.

*Coupez l'alimentation de l'appareil avant de procéder à l'entretien. (Arrêtez l'alimentation de l'appareil en le débranchant)

*Lorsque la hotte et les appareils fonctionnant avec une énergie autre que l'électricité sont utilisés au même moment, la pression négative dans la pièce ne doit pas être supérieure à 4 Pa (4 x 10^-5 bar).

*Si un appareil fonctionnant avec du carburant ou un combustible gazeux se trouve au même endroit que votre hotte, le conduit d'échappement de cet appareil doit être totalement isolé de son volume et être de type hermétique.

*Lorsque la cheminée est branchée à votre appareil, utilisez des conduits de 150 mm ou 120 mm de diamètre. Les raccords de tuyaux doit être le plus court possible avec le minimum de coudes.

*Gardez l'ensemble des équipements hors de la portée des enfants car ils pourraient se révéler dangereux pour eux.

*Assurez-vous que les enfants ne jouent pas avec l'appareil. Ne permettez pas aux enfants d'utiliser votre appareil.

*Si le câble électrique est endommagé, il doit être remplacé par son fabricant, son service d'entretien ou par un personnel spécialisé dans le même domaine afin d'éviter toute situation dangereuse.

*En cas de flamme, coupez l'alimentation de la hotte et des appareils de cuisson, puis couvrez la flamme. N'utilisez jamais l'eau pour éteindre les flammes.

Utilisez un fusible de « 6 A MAX » lors de l'installation de la hotte de cuisine pour votre sécurité.

ATTENTION !: Les parties accessibles peuvent devenir chaudes lorsqu'elles sont utilisées avec un appareil de cuisson.

L'appareil ne doit pas être utilisé par les enfants, des personnes présentant des capacités, physiques sensorielles ou mentales réduites ou des personnes qui manquent d'expérience et de connaissances, à moins qu'on leur en ait confié la surveillance ou donné des instructions.

Avertissement relatif au transport et à la manutention.

*Tout matériau utilisé pour l'emballage de votre appareil est recyclable.

*Veuillez respecter les signes inscrits sur la caisse de l'appareil pendant le transport.

*Servez-vous des poignées fixées sur les côtés de la caisse pour porter votre appareil.

Si vous souhaitez transporter l'appareil :

*Conservez l'emballage d'origine.

*Transportez votre produit dans sa caisse d'origine ; respectez les signes relatifs au transport inscrits sur la caisse contenant l'appareil.

S'il n'y a pas d'emballage d'origine ;

*Ne placez pas de matériel lourd sur la hotte de cheminée.

*Évitez de donner des coups sur la surface externe de l'appareil.

*Emballez votre appareil de façon à éviter des dommages.

Installation, retirez votre appareil de son emballage :

*Vérifiez que votre appareil ne présente aucune déformation.

*Les dommages et pannes liés au transport doivent immédiatement être signalés au responsable du transport.

*Si vous remarquez un dommage sur votre appareil, veuillez contacter votre fournisseur.

*Ne laissez pas les enfants jouer avec le matériel d'emballage !

Min.65 cm Min.75 cm

Figure 1

Emplacement de l'appareil :

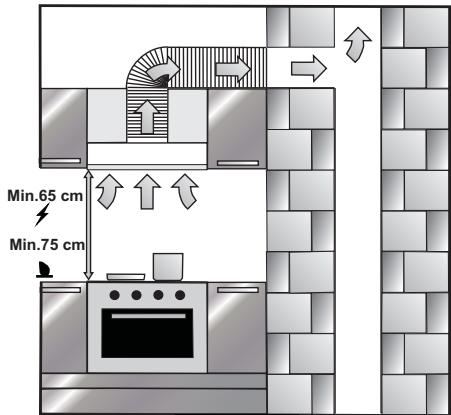

Une fois votre appareil installé, gardez une distance de 65 cm au moins entre la hotte et la plaque électrique et de 75 cm au moins entre la hotte et les plaques à gaz. (Figure 1)

Installation, retirer l'appareil de son emballage :

*Vérifiez que votre appareil ne présente aucune déformation.
*Les dommages et pannes liés au transport doivent être immédiatement signalés au responsable du transport.
*Si vous remarquez un dommage sur votre appareil, veuillez contacter votre fournisseur.

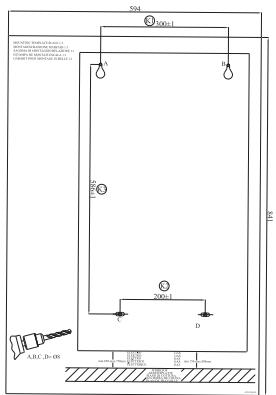

Perçage des trous de montage :

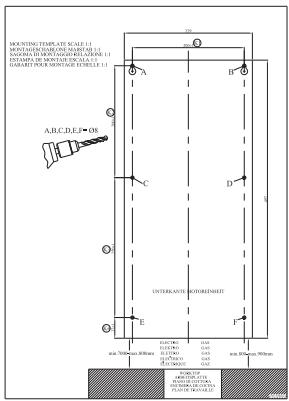

Fixez le schéma d'installation de la hotte aspirante modèle 3290 sur le mur et percez des trous sur les points marqués A, B, C, D, E, F à l'aide d'une foreuse de 8 mm de diamètre. Pour installer la cheminée, utilisez une foreuse de ∅4 mm de diamètre en vous référant aux dimensions de hauteur min/max.

50d 100m L 100 200 L D A.R.C. D-03 118

Fixez le schéma d'installation de la hotte aspirante modèle 3300 sur le mur et percez des trous sur les points marqués A, B, C, D, E, F à l'aide d'une foreuse de 8 mm de diamètre. Pour installer la cheminée, utilisez une foreuse de ∅4 mm de diamètre en vous référant aux dimensions de hauteur min/max.

Perçage des trous de montage :

Percez des trous sur le mur à l'aide d'une foreuse de 8 mm de diamètre, sur les points A, B, C, D indiqués sur la figure 2. Pour installer la cheminée, utilisez une foreuse de 4 mm de diamètre sur les points E et F (sur la Figure 2) en vous référant aux valeurs min/max, afin d'installer le produit 15 sous le plafond

Figure 2 Ø6 E,F F E Ø8 A,B,C B Ø8 C,D C

Clouage des chevilles :

Clouez des chevilles de ∅8 mm de diamètre sur les trous A, B, C, D de 8 mm de diamètre. Placez les chevilles de 6 mm de diamètre sur les trous E, F, de ∅4 mm de diamètre (Figure 2)

Fixation des vis de montage :

Placez les vis dans les points A, B, sur les goujons de ∅8 mm de diamètre. La distance entre le mur et la partie supérieure de la vis doit être de 5 mm (Figure 2). Montez la barre de fixation de la cheminée sur les points E, F sur les goujons de ∅6 mm de diamètre.

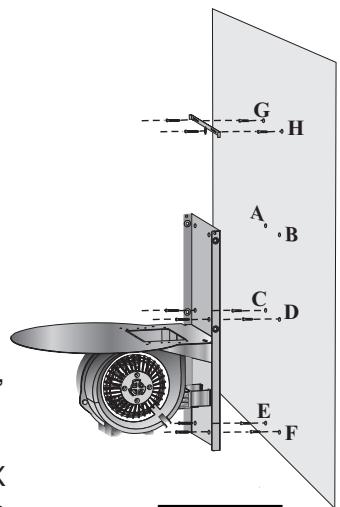

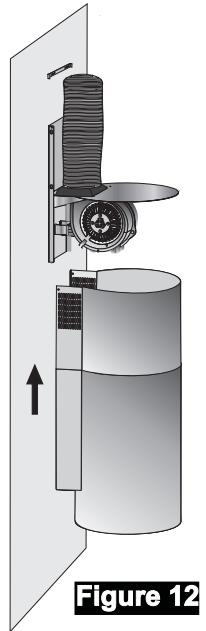

Fixation de la hotte aspirante sur le mur :

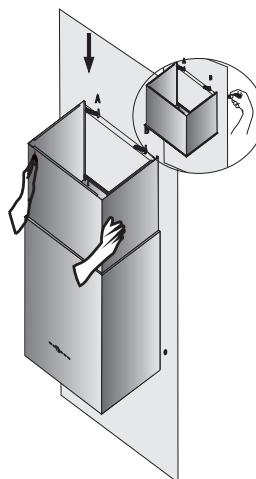

Accrochez votre hotte aspirante sur les trous d'installation A, B et serrez les vis. Fixez votre appareil sur les trous à partir des trous C, D sur la coque à l'aide des vis. Placez ensuite la cheminée interne.

Utilisez la vis Nickel 3,5 X 9 RSYB pour fixer la cheminée sur le mur.

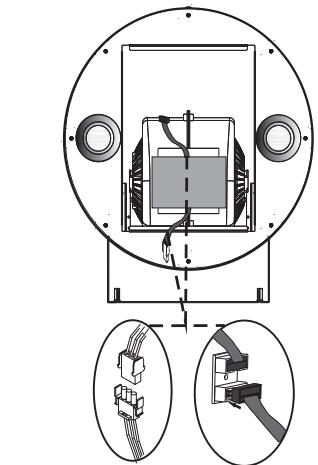

Retirez le filtre cassette en aluminium puis déconnectez les câbles. (Figure 5)

pour éclairage pour commande

Figure 5

Dévissez le boulon situé entre la coque et le moteur. (Figure 6)

Placez l'appareil sur le côté et poussez-le vers l'avant afin de l'enlever du boulon situé sur le boîtier du moteur. (Figure 7)

boulons situés entre le produit et bois (Figure 8) pour l'enlever du bois

Placez des vis de 5,5 X 45 YSB sur les points A, B points des chevilles et serrez-les. La distance entre le mur et la partie supérieure de la vis doit être de 5 mm. (Figure 9) Il existe deux trous de suspension sur le boîtier du moteur,

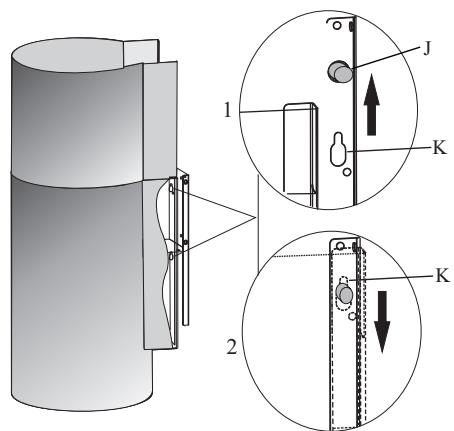

similaires à des trous de serrure. Placez le bloc de moteur dans les vis de 5,5 X 45 YSB à partir de ces trous, puis poussez légèrement le bloc de moteur vers le bas. (Figure 10)

Figure 9

Placez le schéma de montage fourni avec votre appareil sur le mur. Forez des trous à l'aide d'une foreuse de ∅6 mm de diamètre à partir des points A, B, C, D, E, F. Percez les points G, H à l'aide d'une foreuse de ∅6 mm de diamètre afin d'installer l'appareil ∅15 mm sous le plafond (Figure 10). Placez les chevilles de ∅10 mm de diamètre pour l'installation des vis sur les points A, B, C, D, E, F et des goujons de ∅6 mm de diamètre pour les points G, H (Figure 9).

Fixez le bloc de moteur sur le mur en plaçant les vis de 5,5 X 45 YSB sur les points C, D, E, F (Figure 10). Montez la barre d'installation de la cheminée sur les points G, H. (Figure 10)

Figure 11
Conduit d'aération en aluminium

Connectez le tuyau flexible en aluminium aux conduits d'aération sur le produit et sur le mur de la cuisine. Assurez-vous que la connexion n'est pas interrompue lorsque votre appareil est utilisé avec un niveau de circulation d'air maximal. (Figure 11)

Placez la coque de l'appareil sur le bloc de moteur, comme indiqué dans la Figure 12.

Fixez le produit en plaçant des broches de connexion sur les côtés dans les trous sur la coque et en tirant vers le bas (Figure 13). Serrez les vis afin de fixer la connexion. (Figure 6)

Installez la cheminée en vissant la barre d'installation de la cheminée sur le mur. (Figure 14)

Connectez les câbles et installez le filtre cassette en aluminium. (Figure 5).

Remplacement des lampes

Coupez l'alimentation de la hotte aspirante qui fonctionne avec l'électricité. Retirez le filtre cassette en aluminium. Enlevez la lampe défaillante et remplacez-la par une nouvelle (Veuillez attendre que les lampes refroidissent, car elles peuvent vous brûler les mains). Remplacement des lampes halogènes de 20 W

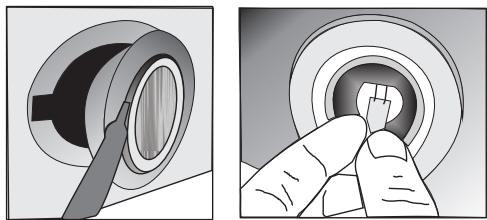

Enlevez le couvercle en verre de la lampe à l'aide d'une substance qui ne rayera pas la surface du produit, comme indiqué sur la figure. Enlevez la lampe défaillante et remplacez-la par une nouvelle.

Remarque : Ne tenez pas la nouvelle lampe avec les mains nues, car la sueur ou l'humidité provenant de vos mains pourraient endommager la lampe en raison de la chaleur générée lorsque la lampe est allumée.

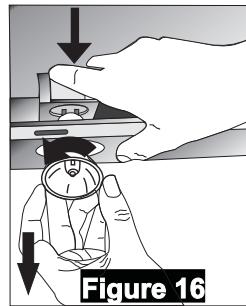

Remplacement des lampes halogènes de 35 W

Pour remplacer les lampes halogènes, tenez la lampe par le bas tout en poussant le support de la lampe vers l'arrière, puis tournez-la légèrement dans le sens anti-horaire et retirez-la par le bas.

Replacement de l'ampoule

Pour remplacer l'ampoule, tenez-la et tournez-la dans le sens anti-horaire puis enlevez-la complètement. Remplacez- la par une nouvelle de la même valeur en la tournant dans le sens horaire. (Figure 17)

Remarque : Les lampes peuvent être disponibles dans des points de service après-vente agréés. Replacement des lampes: Débranchez le cordon d'alimentation de votre hotte aspirante.

AMPOULE à LED DE 1 W

*Ouvrez la plaque ou la vitre d'extraction divisée.

*Retirez le filtre cassette en aluminium (Il existe sur des bords arrière a gauche et de droite des couvercles qui vous permettent de remplacer les lampes sur les bords.

Enlevez ces couvercles).

*Débranchez les câbles des éclairages à LED.

*Appuyez sur la lampe pour les supprimer.

*Retirez le ruban entre la lampe et la coque du produit.

*Enlevez le ruban de protection de la nouvelle lampe avant de la placer

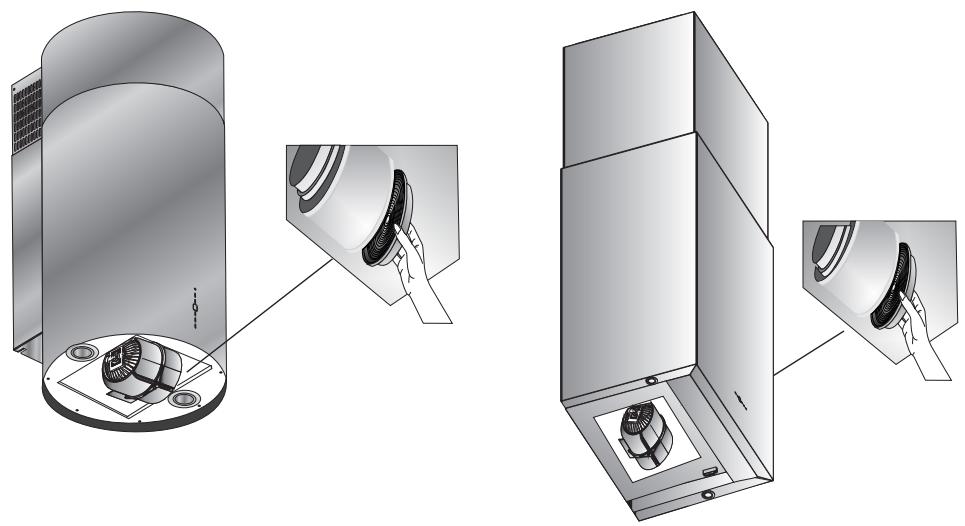

Remplacement des filtres à charbon

Débranchez le cordon d'alimentation de votre produit avant de remplacer le filtre à charbon. Les filtres à charbon doivent être remplacés tous les 3-5 mois puisque l'appareil est utilisé dans les cuisines ne disposant pas de conduit d'aération.

Il est recommandé d'utiliser votre appareil avec deux filtres à charbon. Ne procédez jamais au lavage des filtres à charbon. Pour retirer le filtre à charbon, tournez-le dans le sens anti-horaire.

Pour une bonne ventilation, gardez les fenêtres de la cuisine fermées.

REMARQUE IMPORTANTE

Veuillez faire attention lorsque l'appareil et un autre appareil utilisant de l'air et du carburant (par exemple l'appareil de chauffage, le chauffe-eau, etc. qui fonctionnent avec le gaz, le carburant diesel, le charbon ou le bois) sont mis en marche au même moment, car la hotte aspirante peut affecter négativement la combustion en évacuant l'air à l'extérieur.

Cet avertissement ne s'applique pas aux appareils ne disposant pas de cheminée.

ENTRETIEN

*Déconnectez l'appareil du circuit électrique avant de procéder à l'entretien et au nettoyage.

*Le filtre cassette en aluminium retient la poussière et l'huile dans l'air.

*Le filtre métallique doit être lavé une fois par mois avec de l'eau chaude et savonneuse ou, si possible, dans un lave-vaisselle (réglé à 60°C). Enlevez la plaque d'extraction divisée en appuyant sur les côtés (pour le modèle 3300 uniquement). (Figure 19)

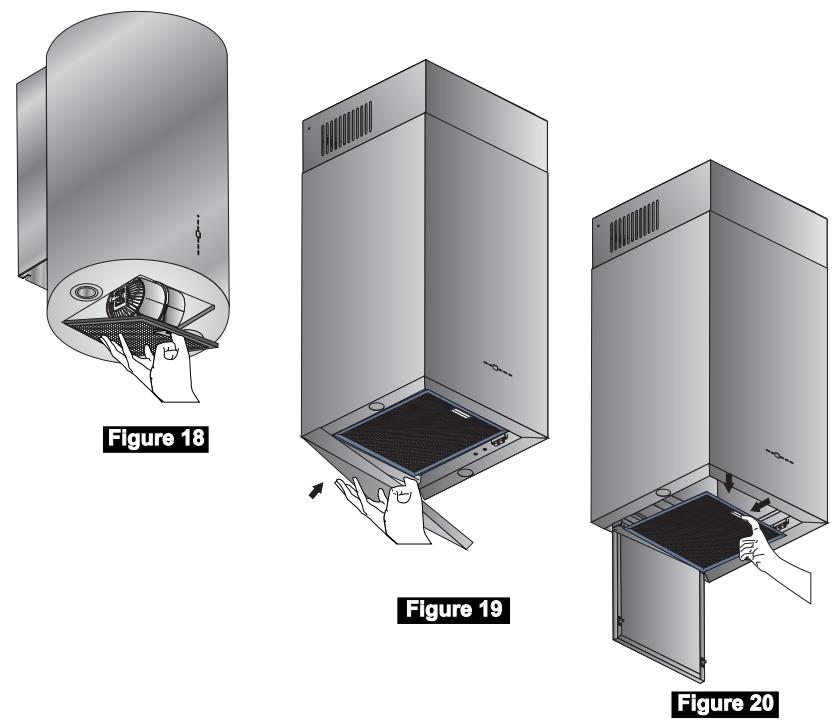

*Retirez le filtre cassette en aluminium en appuyant sur les loquets en plastique situés aux extrémités. Après le lavage, assurez-vous que le filtre soit bien sec avant de le replacer.

(Figure 18-20)

*La surface externe de la hotte aspirante doit être nettoyée avec un torchon imbibé d'eau ou d'alcool.

*Veuillez éviter tout contact des pièces électroniques avec l'eau ou des matières similaires.

*L'utilisation des produits de nettoyage et d'entretien en inox disponibles sur le marché augmente la durée de vie de votre appareil.

Avertissement : Les filtres en aluminium peuvent être lavés dans un lave-vaisselle.

La couleur des filtres en aluminium pourrait changer après quelques lavages. C'est tout à fait normal et il n'est pas nécessaire de changer les filtres.

Utilisation de la commande numérique de vitesse 5

Retirez le film protecteur sur le produit en inox après l'installation.

Sélection de vitesse Le produit est doté de 5 niveaux de vitesse de ventilation. Un avec des niveaux de vitesse 1, 2, 3, 4, 5 est sélectionné selon le degré cuisson ou de friture. Pour démarrer le moteur, appuyez sur le bouton ✗ situé sur le panneau avant. Augmentez la vitesse en appuyant sur le bouton + et réduisez-la en appuyant sur le bouton — . La fonction de minuterie (MINUTERIE) est disponible dans les modèles dotés de télécommande électronique. Lorsque vous appuyez sur le bouton ⏻ pendant plus de 2 secondes, la minuterie s'active pendant 15 minutes. Une fois que la minuterie est activée, l'écran émet un signal et le moteur passe automatiquement à la position ARRÊT au bout de 15 minutes. Veuillez utiliser la plaque de cuisson et la hotte au même moment afin de permettre une bonne circulation. Ainsi, la puissance d'absorption d'air sera affectée positivement. Nous vous recommandons de laisser votre appareil allumé pendant quelques minutes de plus après la cuisson afin de permettre une absorption des odeurs et de la vapeur.

× - + Ⓧ 5

Éclairage

Votre appareil est doté de 2 lampes et d'un bouton pour contrôler l'éclairage. Appuyez sur le bouton de la lampe pour lancer l'éclairage.

Périodes de nettoyage du filtre en aluminium :

Les filtres doivent être nettoyés lorsque le signal C s'affiche sur l'écran ou (selon l' utilisation), toutes les 2 à 3 semaines. Pour supprimer le signal C de l'écran, une fois que les filtres sont nettoyés et remis en place, appuyez sur le bouton ✗ pendant plus de 3 secondes (lorsque le produit est à l'arrêt). La lettre « E » s'affichera à l'écran et l'appareil fonctionnera normalement. Si vous souhaitez continuer à utiliser l'appareil sans toutefois supprimer le signal C, lorsque vous appuyez sur le bouton ✗ la vitesse active s'affiche pendant 1 seconde, puis le signal C s'affichera une fois de plus et le moteur continuera de fonctionner.

REMARQUE : Le signal C est émis après utilisation du produit pendant 60 heures.

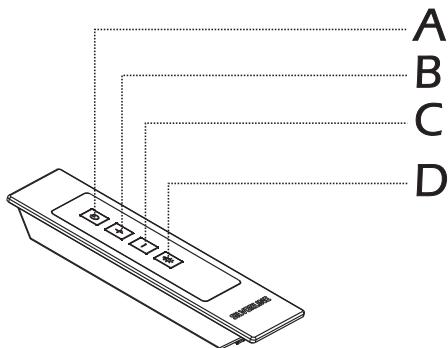

TÉLÉCOMMANDE

A) Mise en marche ou arrêt du moteur
B) Augmentation de la vitesse
C) Réduction de la vitesse
A) Allumage/extension des lampes

A B C D

	Vérifiez le raccordement électrique.(La tension du réseau électrique doit être comprise entre 220 et 240 V, la hotte doit être branchée à une prise raccordée à la terre.)	Vérifiez le commutateur du moteur.(Le commutateur du moteur doit être enposition MARCHE)	Vérifiez le commutateur de la lampe.(Le commutateur de la lampe doit être en position MARCHE)	Vérifiez le filtre en aluminium(Le filtre à cassette en aluminum doit être lavé une fois par mois dans les conditions normales d'utilisation.)	Vérifiez les lampes.(Les Lampes doivent être stables.)	Vérifiez la sortie.(La sortie doit être ouverte)	Remplacement du filtre à charbon(Le filtre à charbon doit être remplacé par un nouveau tous les 2 à 3 mois pour les modèles utilisant le filtre à charbon dans les conditions normales)
La hotte aspirante ne fonctionne pas	X	X
Les lampes d'éclairage ne fonctionnent pas	X		X		X
L'aspiration d'air de la hotte est faible							X
La hotte n' évacue pas l'air vers l'extérieur(pour des pièces qui ne disposent pas de cheminée)				X			X

Si l'appareil ne fonctionne pas :

Avant de contacter le service technique :

Assurez-vous que l'appareil est branché et que le fusible du câble électrique fonctionne. N'engagez aucune action qui pourrait endommager votre appareil. Avant de contacter le service technique, vérifiez votre hotte aspirante conformément au Tableau 1. Si le problème persiste, veuillez contacter votre fournisseur ou le service le plus agréé.

Pour une bonne utilisation de la hotte de cuisine ;

*Utilisez des conduits de 150/120 mm de diamètre et le moins de courbes possible lorsque vous effectuez le branchement de la cheminée.
*Respectez les périodes de nettoyage des filtres en aluminium et les périodes de changement des filtres à charbon.
*Utilisez l'appareil à un régime moyen si la puissance d'aspiration maximum n'est pas nécessaire.
* Afin de s'assurer que la ventilation fonctionne correctement, les fenêtres de la cuisine doivent rester fermées.

DESCRIPTIONS TECHNIQUES SPÉCIFIQUES

Tension d'alimentation	220-240 V 50Hz
Classe d'isolation du moteur	F
Classe d'isolation	CLASS I

S.A.V:

Pour assurer ce service, le constructeur et SCD font confiance à:

Societe Francaise de Garantie

Impasse Evariste Galois

Cs 30001

13106 Rousset Cedex

Hotline tel: [phone]

Par e-mail: [e-mail]
